Типы боковых зеркал заднего вида - характеристики и примеры

Статья обновлена: 18.08.2025

Боковые зеркала заднего вида – обязательный элемент безопасности любого транспортного средства. Они обеспечивают водителю критически важный обзор пространства сбоку и сзади автомобиля, помогая контролировать ситуацию на дороге, совершать манёвры и парковаться.

Конструктивно зеркала различаются по форме, размеру, типу крепления и, самое главное, по виду отражающей поверхности. От этого зависят угол обзора, степень искажения изображения и особенности эксплуатации в разных условиях.

В современных автомобилях применяются несколько основных типов зеркал: стандартные плоские, сферические (панорамные), аспергические (сложной кривизны) и зеркала с автоматическим затемнением. Каждый тип обладает уникальными характеристиками и преимуществами.

Обзор конструкции стандартного бокового зеркала

Основной элемент – корпус (пластиковый или металлический), защищающий внутренние компоненты и крепящийся к кузову через кронштейн. Наружная часть содержит зеркальное полотно в рамке, регулируемое электроприводом или вручную. Корпус часто включает повторитель поворотов (светодиодный блок) для улучшения видимости сигналов.

Зеркальное полотно имеет сложную структуру: основой служит стеклянная пластина с нанесенным отражающим слоем (алюминий или хром). Современные модели оснащаются дополнительными функциональными слоями: антибликовым покрытием для ночной езды, обогревом (токопроводящие нити) против замерзания/запотевания, а также гидрофобным составом для отталкивания воды.

Ключевые компоненты и их функции

Элемент	Назначение
Корпус	Защита механизмов, интеграция с дизайном авто
Кронштейн	Регулировка угла наклона, амортизация ударов
Привод регулировки	Изменение положения зеркала (электромотор/механика)
Повторитель поворотов	Дублирование сигналов поворота для боковой видимости

Особенности стеклянной части:

• Асферическая зона (опционально): секция с особым искривлением в дальнем углу для расширения обзора без искажения объектов.
• Авто затемнение: электрохромное покрытие, снижающее яркость света фар сзади (в премиальных моделях).

Что такое поле зрения бокового зеркала?

Поле зрения бокового зеркала – это угловой сектор пространства, который водитель может видеть в зеркале при неподвижном положении головы и глаз. Оно охватывает зону сбоку и частично сзади автомобиля, компенсируя "слепые зоны", невидимые через лобовое стекло или центральное зеркало заднего вида.

Ширина этого сектора зависит от конструкции зеркала: плоские модели обеспечивают минимальный обзор, а сферические (аспергические) – расширенное поле за счет кривизны поверхности. Величина измеряется в градусах и напрямую влияет на безопасность маневрирования.

Ключевые характеристики

Основные параметры:

• Угол обзора – горизонтальный и вертикальный охват видимой области
• Глубина поля – расстояние, на котором объекты остаются различимыми
• Искажение периферии – характерное для выпуклых зеркал уменьшение объектов у краёв

Тип зеркала	Средний угол обзора	Особенности
Плоское	15-20°	Без искажений, ограниченный охват
Сферическое	25-40°	Широкий угол, искривление краёв
Многосекционное	до 45°	Дополнительная слепая зона-камера в углу

Важно: чрезмерно широкое поле снижает точность оценки дистанции до объектов. Европейские стандарты ECE R46 регулируют минимально допустимые углы обзора для обеспечения баланса между информативностью и безопасностью.

Плоские боковые зеркала: характеристики и применение

Плоские боковые зеркала заднего вида имеют абсолютно ровную отражающую поверхность без кривизны. Это обеспечивает минимальное искажение объектов, сохраняя их реальные пропорции и расстояние до автомобиля. Такие зеркала устанавливаются преимущественно на водительской стороне в странах с правосторонним движением.

Основное преимущество – точное отображение пространства сзади и сбоку от транспортного средства, что критично для корректной оценки дистанции при маневрах. Однако угол обзора у них существенно уже по сравнению с сферическими или асферическими аналогами, создавая выраженные "слепые зоны" вблизи кузова.

Ключевые характеристики

• Отсутствие оптического искажения: Объекты отображаются в натуральную величину без эффекта "удаления"
• Ограниченный угол обзора: В среднем охватывают 25-30° против 40-45° у сферических
• Прямое светопропускание: Не требуют сложной антибликовой обработки
• Механическая прочность: Благодаря простой геометрии менее склонны к деформации

Сфера применения

Транспорт	Грузовики, автобусы (требуют точности габаритной оценки)
Регионы	Япония, Великобритания, Австралия (стандарт для водительской стороны)
Дополнение	Парковочные зеркала камер заднего вида

При монтаже обязательна точная регулировка: даже небольшое отклонение угла установки критично сокращает видимую зону. На пассажирской стороне применяются редко из-за чрезмерно узкого обзора, требующего частого поворота головы водителя.

Сферические боковые зеркала (эффект "рыбий глаз"): особенности

Сферические зеркала имеют выраженную выпуклую форму, создающую оптическое искажение по краям поля зрения. Эта кривизна обеспечивает максимально широкий угол обзора, значительно превосходящий возможности плоских аналогов.

Основная задача таких зеркал – минимизация "мертвых зон" сбоку и частично сзади автомобиля. Однако искажение пропорций и расстояний требует привыкания водителя для корректной оценки дорожной ситуации.

Ключевые характеристики

• Угол обзора: До 180° против 40-60° у плоских моделей
• Искажение: Сильное искривление объектов у краёв стекла
• Масштабирование: Удалённые объекты кажутся мельче, чем в реальности
• Глубина восприятия: Затруднена точная оценка дистанции до транспорта сзади

Преимущества	Недостатки
Полное устранение слепых зон вблизи авто	Искажение форм и габаритов объектов
Контроль полосы при перестроении	Требуется переобучение визуальному восприятию
Безопасность на узких дорогах	Ограниченное применение на пассажирской стороне

Важно: В ЕС и РФ сферические зеркала обязательно сопровождаются предупредительной надписью "Objects in mirror are closer than they appear". При парковке рекомендуется дублировать контроль поворотом головы.

Асферические боковые зеркала: преимущества современного типа

Асферические зеркала отличаются сложной геометрией поверхности, которая плавно изменяет кривизну от центра к краям. Это позволяет существенно расширить угол обзора по сравнению со стандартными сферическими аналогами. Конструкция устраняет эффект "слепых зон" и минимизирует искажение объектов на периферии изображения.

Изготовление таких зеркал требует высокоточного оборудования для вытягивания стекла по специальным лекалам или нанесения асферического слоя на основу. Внешне они легко идентифицируются по характерной вертикальной разделительной линии (часто с тонировкой) между сферической центральной частью и прогрессивно уплощенными краями.

Ключевые преимущества

• Увеличенная зона видимости: Покрывают до 60% больше пространства сбоку и сзади автомобиля, что критично при перестроениях.
• Отсутствие "слепых зон": Позволяют контролировать участки дороги, недоступные для обычных зеркал.
• Адаптация восприятия: Плавный переход кривизны предотвращает резкое искажение объектов, облегчая оценку дистанции.
• Компактность: Эффект широкого угла достигается без увеличения габаритов корпуса зеркала.
• Снижение утомляемости: Минимизирует необходимость поворачивать голову для контроля обстановки.

Важно: Для безопасного использования требуется период адаптации (1-2 дня), так как мозг перестраивается под новую перспективу. Объекты в асферической зоне кажутся дальше, чем в реальности.

Комбинированные боковые зеркала: плоская и сферическая части

Комбинированные боковые зеркала объединяют два типа отражающих поверхностей в одном корпусе. Основная часть зеркала (ближняя к автомобилю) выполняется плоской для сохранения правильных пропорций объектов без искажений. Крайняя наружная секция изготавливается сферической (часто обозначается пунктирной линией или кривой на стекле), обеспечивая расширенный угол обзора.

Такая конструкция минимизирует "слепые зоны" при перестроении, особенно в правой части автомобиля. Водитель видит привычное отражение в плоском сегменте и дополнительный панорамный обзор в сферическом, что повышает безопасность маневрирования в плотном потоке.

Ключевые особенности и преимущества

• Двойная зона видимости: Плоская часть даёт точную оценку дистанции до объектов, сферическая – захватывает пространство сбоку и сзади
• Снижение искажений: Локальные искривления в криволинейном сегменте менее заметны благодаря разделению зон
• Безопасность: Уменьшает риск столкновения при перестроениях за счёт контроля "мёртвых" зон
• Адаптивность: Водитель инстинктивно переключает внимание между зонами в зависимости от дорожной ситуации

Плоская секция	Сферическая секция
Без геометрических искажений	Умеренное искривление краёв изображения
Точное определение дистанции	Увеличенный угол обзора (~30-45%)
Основная зона для контроля заднего фона	Детектирование объектов в слепых зонах

Некоторые модели оснащаются дополнительной светодиодной индикацией в сферической части, предупреждающей о транспортных средствах в "мёртвой" зоне. Эффективность комбинированных зеркал зависит от правильной настройки угла наклона: плоский сегмент должен захватывать горизонт дороги, а сферический – боковое пространство на уровне соседних полос.

Различия между зеркалами водителя и пассажира

Зеркало водителя обычно имеет плоскую или слабовыпуклую поверхность, что обеспечивает минимальное искажение расстояния до объектов. Это критично для точной оценки дистанции при перестроениях и маневрах. Зеркало пассажира выполняется сферическим (выпуклым), что значительно расширяет угол обзора, но искажает перспективу – объекты кажутся меньше и дальше, чем в реальности.

На зеркале пассажира часто присутствует предупреждающая надпись: "Объекты в зеркале ближе, чем кажутся". Это компенсирует оптические искажения выпуклой поверхности. В зеркале водителя такая маркировка обычно отсутствует, так как плоская оптика сохраняет пропорции расстояний. Оба зеркала имеют независимую регулировку, но угол наклона пассажирского сильнее смещен в сторону дорожного полотна для контроля "мертвых зон".

Ключевые отличия в характеристиках

Параметр	Зеркало водителя	Зеркало пассажира
Форма поверхности	Плоская / слабовыпуклая	Сферическая (выпуклая)
Искажение перспективы	Минимальное	Значительное
Угол обзора	Умеренный	Широкий
Предупреждающая надпись	Отсутствует	Присутствует

Ручная регулировка боковых зеркал: поэтапная инструкция

Правильная настройка зеркал критична для устранения слепых зон и обеспечения безопасного маневрирования. Ручная регулировка осуществляется механическим воздействием на корпус зеркала пальцами без использования электронных кнопок.

Перед началом убедитесь, что автомобиль стоит на ровной поверхности, а вы заняли стандартное положение водителя. Избегайте резких движений во избежание повреждения механизма крепления.

Пошаговый алгоритм действий

1. Сядьте в водительское кресло в привычной позе для вождения
2. Правой рукой аккуратно нажмите на край корпуса левого зеркала
3. Меняйте угол наклона до видимости:
   • Горизонтально: 2/3 дороги + 1/3 небо
   • Вертикально: касание заднего крыла в нижнем углу
4. Перейдите к правому зеркалу, нажимая на его корпус левой рукой
5. Добейтесь аналогичного соотношения: крыло автомобиля внизу, горизонт посередине
6. Проверьте обзорность при движении назад:
   • В левом зеркале должна просматриваться задняя колесная арка
   • В правом - край бампера и прилегающая полоса

Контрольные параметры после настройки:

Объект	Видимость в левом зеркале	Видимость в правом зеркале
Заднее крыло авто	Нижний левый угол	Нижний правый угол
Ближняя полоса движения	Центр зеркала	Центр зеркала
Горизонт	На 1/3 ниже центра	На 1/3 ниже центра

После регулировки протестируйте обзор при объезде препятствия: объект должен плавно переходить из центрального зеркала в боковое, не исчезая из поля зрения. Избегайте положения, при котором в зеркале видна боковина вашего автомобиля более чем на 5-10% ширины отражения.

Электропривод боковых зеркал: удобство настройки

Электропривод устраняет необходимость ручной регулировки зеркал через окно или механические рычажки внутри салона. Водитель настраивает угол обзора с помощью компактного джойстика или кнопок, расположенных на подрулевом переключателе или двери.

Точность позиционирования значительно повышается: даже минимальные корректировки выполняются плавно и без физических усилий. Это особенно ценно при движении по сложным участкам дороги, когда требуется оперативно изменить обзор.

Ключевые преимущества

• Индивидуальные профили: система памяти запоминает положение зеркал для разных водителей (совместно с настройками сиденья и руля).
• Автоскладывание: зеркала автоматически складываются при постановке на охрану и раскрываются при запуске двигателя.
• Автонаклон в реверсе: правое зеркало временно наклоняется вниз при включении задней передачи для контроля бордюра.
• Дистанционная настройка: регулировка доступна без запуска двигателя (при включенном зажигании).

Функция	Принцип работы
Регулировка угла	Миниатюрные электромоторы перемещают зеркальный элемент по двум осям (вертикаль/горизонталь)
Складывание	Отдельный мотор поворачивает весь корпус зеркала к кузову для защиты от повреждений

Использование электропривода снижает утомляемость водителя при частой смене режимов движения или водителей. Механические части системы защищены от влаги и пыли, но требуют осторожности при зимней очистке ото льда.

Механизмы складывания боковых зеркал (ручной и электрический)

Функция складывания боковых зеркал обеспечивает защиту от механических повреждений при парковке в стеснённых условиях или движении по узким участкам дороги. Существует два основных типа механизмов: ручной и электрический, отличающиеся принципом приведения в действие и функциональными возможностями.

Выбор конкретного механизма влияет на удобство эксплуатации, стоимость автомобиля и его восприимчивость к внешним воздействиям. Понимание особенностей каждого варианта помогает при подборе комплектации или обслуживании.

Принципы работы механизмов

• Ручное складывание: Требует физического усилия со стороны водителя. Зеркало поворачивается вокруг прочного шарнирного основания, фиксируясь в сложенном или рабочем положении с помощью защёлки или трения.
• Электрическое складывание: Управляется кнопкой из салона автомобиля. Электродвигатель, встроенный в основание зеркала, через редуктор приводит стекло с корпусом в движение. Часто интегрирован с системой регулировок и обогрева.

Критерий	Ручной механизм	Электрический механизм
Удобство	Требуется выход из авто или наклон к окну	Складывание/раскладывание одним нажатием
Защита от поломок	Выше (простая механика, "откидывается" при ударе)	Ниже (риск повреждения электропривода)
Дополнительные функции	Отсутствуют	Автоскладывание при постановке на охрану, синхронизация с памятью сидений

Ручные механизмы отличаются простотой, надёжностью и минимальной стоимостью, но проигрывают в комфорте. Электрические системы предоставляют повышенный уровень удобства и интеграции с электроникой автомобиля, однако сложнее и дороже в ремонте.

Сигнал поворота (повторитель) в боковом зеркале: функционал и фото

Повторитель поворота, интегрированный в корпус бокового зеркала, представляет собой светодиодный модуль, дублирующий сигнал основных указателей поворота автомобиля. Его ключевая задача – повысить видимость маневра для участников движения, находящихся сбоку или под углом позади транспортного средства, особенно в "слепых" зонах. Срабатывание синхронизировано с включением основных поворотников и аварийной сигнализации.

Элемент обычно располагается вдоль внешнего края зеркала (на корпусе или в самой стеклянной части) и излучает яркий мигающий свет в желто-оранжевом спектре. Это обеспечивает четкое визуальное предупреждение для водителей соседних полос, велосипедистов и пешеходов при перестроении, повороте или начале движения от обочины.

Особенности и преимущества

• Улучшенная безопасность: Сокращает риск боковых столкновений при перестроении.
• Расширение зоны видимости: Сигнал заметен в областях, не охватываемых основными фонарями.
• Дизайн: Может быть выполнен как:
  • Линейная световая полоса (наиболее распространена).
  • Точечные светодиоды, образующие контур.
  • Динамическая "бегущая" строка (в премиальных моделях).
• Фотоотображение: На снимках четко видны:
  • Расположение модуля на корпусе зеркала.
  • Яркое свечение в активном режиме (желтое/оранжевое свечение).
  • Варианты дизайна (форма, длина, интеграция со стеклом).

Тип размещения	Визуальный эффект	Типичное применение
На корпусе (ободок)	Яркая окантовка зеркала	Бюджетные и среднеклассные авто
В стекле (проекция)	Сигнал на поверхности зеркала	Современные модели, кроссоверы
Комбинированный (корпус + стекло)	Сложные световые схемы	Премиальные бренды

Фотографии демонстрируют работу повторителя в темное время суток или условиях недостаточной видимости, подчеркивая интенсивность свечения и углы обзора, при которых сигнал остается различимым. На них также видна интеграция элемента в общий дизайн зеркала без нарушения обзора.

Обогрев боковых зеркал: как это работает и для чего нужно

Обогрев боковых зеркал устраняет проблемы видимости при неблагоприятных погодных условиях. Элемент предотвращает налипание снега, образование ледяной корки и конденсата на поверхности стекла, что критично для безопасности маневрирования в дождь, туман или зимой.

Принцип работы основан на тонких нагревательных нитях или токопроводящем слое, интегрированных внутрь зеркала. При активации кнопкой в салоне или автоматически (совместно с обогревом заднего стекла) через элементы проходит электрический ток, вызывающий их нагрев до 30-60°C. Температура контролируется термореле для исключения перегрева.

Ключевые особенности системы

• Типы нагревателей:
  • Карбоновые нити
  • Керамические элементы
  • Напылённое токопроводящее покрытие
• Управление: Ручное включение/авторежим при запуске двигателя
• Энергопотребление: 20-50 Вт на зеркало

Проблема	Эффект обогрева
Обледенение	Растворение льда за 2-5 минут
Запотевание	Исчезновение конденсата
Загрязнение водой	Ускоренное испарение капель

Важно: Не рекомендуется очищать зеркала скребком при включённом обогреве – это повреждает нагревательный слой. Система отключается самостоятельно через 10-20 минут для экономии заряда АКБ.

Слепая зона и ее компенсация зеркалами: пояснение

Слепая зона – это область вокруг транспортного средства, невидимая водителю через лобовое стекло, зеркала заднего вида или боковые окна. Она возникает из-за конструктивных особенностей кузова (стойки, высокая задняя часть) и ограниченного угла обзора стандартных зеркал. Объекты в слепой зоне становятся заметны только при повороте головы, что создает риск ДТП при перестроении или маневрировании.

Боковые зеркала заднего вида предназначены для минимизации слепых зон за счет расширения угла обзора. Их эффективность зависит от типа, формы и правильной настройки. Оптимальная регулировка требует видимости лишь небольшой части кузова авто в зеркале, чтобы основная площадь отражала пространство сбоку и сзади.

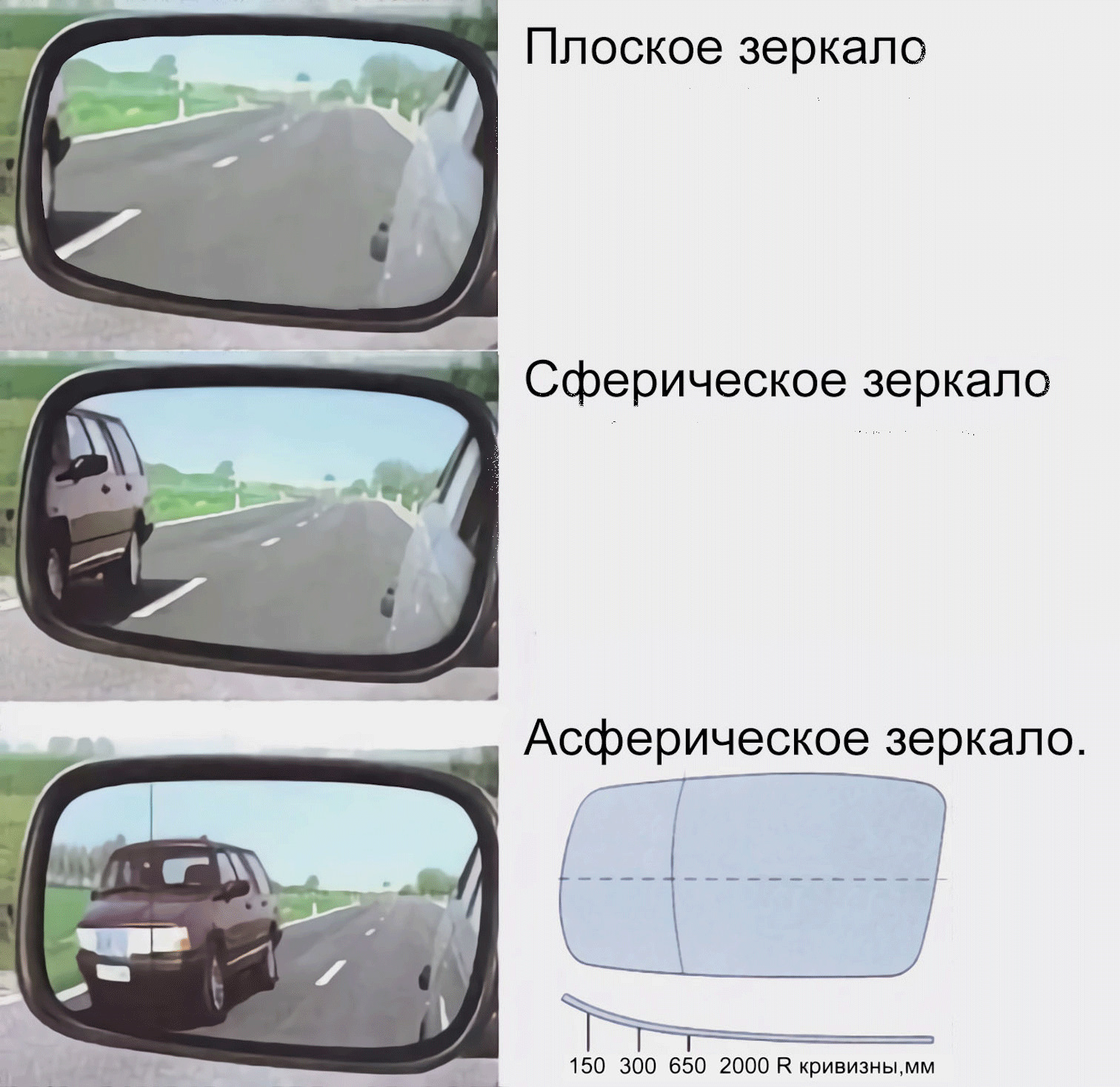

Типы зеркал и их влияние на слепые зоны

Разные конструкции по-разному компенсируют "мертвые" участки:

• Плоские зеркала: Дают точное отражение без искажений, но имеют самый узкий угол обзора. Слепые зоны остаются значительными, требуя обязательного контроля поворотом головы.
• Сферические (выпуклые) зеркала: Искривленная поверхность обеспечивает широкий угол обзора, резко сокращая слепые зоны. Недостаток – сильное искажение расстояний (объекты кажутся дальше и меньше).
• Асферические зеркала: Комбинируют плоскую основную зону (для точной оценки дистанции) и изогнутую широкоугольную секцию (для охвата слепой зоны). Плавный переход между зонами минимизирует искажения.

Тип зеркала	Охват слепой зоны	Точность расстояния	Искажения
Плоское	Низкий	Высокая	Отсутствуют
Сферическое	Высокий	Низкая	Значительные
Асферическое	Высокий	Умеренная	Минимальные (в зоне перехода)

Дополнительные решения для компенсации включают параболические зеркала (редкие, с переменной кривизной) и электронные системы (камеры с выводом изображения на экран), но они не заменяют механическую регулировку. Критически важно сочетать использование зеркал с поворотом головы для полного контроля пространства, особенно при активном движении.

Автотонировка боковых зеркал: защита от солнца

Автотонировка боковых зеркал предполагает нанесение специального затемняющего покрытия на их поверхность, которое существенно снижает интенсивность солнечных бликов и отражений. Эта технология особенно эффективна при движении против солнца или в условиях яркого освещения, когда стандартные зеркала создают опасные блики, ухудшающие видимость. Тонирующий слой избирательно поглощает и рассеивает агрессивный свет, сохраняя при этом четкость отражения объектов.

Помимо основной функции защиты от ослепления, тонировка повышает контрастность изображения в дождливую погоду или в сумерках. Современные покрытия создаются на основе многослойных нанопленок или керамических напылений, устойчивых к царапинам и температурным перепадам. Важно отметить, что качественная тонировка не искажает цвета окружающих объектов и не снижает обзорность в темное время суток благодаря сбалансированному светопропусканию.

Ключевые преимущества:

• Антибликовый эффект: снижает утомляемость глаз при длительных поездках
• Улучшенная контрастность: четкое отображение объектов в сложных погодных условиях
• Защита покрытия: предотвращение выцветания и микротрещин от УФ-лучей
• Эстетика: придает зеркалам стильный затемненный вид без затемнения самой картинки

Система автоматического затемнения зеркал

Данная технология использует электрохромные элементы, которые затемняются под воздействием электрического тока при обнаружении яркого света. Датчики освещенности (часто установленные спереди и сзади автомобиля) постоянно контролируют уровень светового потока, активируя затемнение при превышении порогового значения. Это предотвращает временное ослепление водителя от фар встречных машин или попутного транспорта в темное время суток.

Изменение прозрачности зеркального слоя происходит плавно в течение 5-10 секунд, обеспечивая комфортную адаптацию зрения. После снижения интенсивности света система автоматически возвращает зеркало в обычное состояние. Ключевое преимущество – поддержание четкого обзора без необходимости механической регулировки или использования классического "антибликового" рычажка.

Особенности работы

• Двухзонные сенсоры – передний датчик распознает общую освещенность, задний фиксирует направленные лучи фар
• Градуированное затемнение – интенсивность корректируется в зависимости от силы света (до 85-90% затемнения)
• Локальная активация – в некоторых моделях затемняется только зона попадания яркого света

Преимущества	Ограничения
Устранение эффекта ослепления	Задержка реакции (до 2 сек)
Автономная работа без действий водителя	Снижение эффективности при загрязнении датчиков
Сохранение цветопередачи объектов	Не работает при выключенном зажигании

Индикаторы присутствия в боковых зеркалах (Blind Spot Monitoring - BSM)

Система Blind Spot Monitoring (BSM) использует радары или ультразвуковые датчики, встроенные в задний бампер автомобиля, для постоянного сканирования пространства по бокам и сзади транспортного средства. При обнаружении объекта в слепой зоне система активирует визуальный индикатор, интегрированный непосредственно в стекло или корпус бокового зеркала заднего вида.

Индикация обычно представляет собой желтый или оранжевый светодиодный символ (чаще – пиктограмму автомобиля), который загорается или начинает мигать при потенциально опасном сближении. В современных реализациях интенсивность сигнала может меняться в зависимости от скорости приближающегося объекта и расстояния до него.

Особенности работы и индикации

Типы предупреждений BSM:

Тип индикации	Принцип срабатывания
Статическая подсветка	Индикатор горит постоянно при наличии объекта в зоне контроля
Мигающий сигнал	Активируется при попытке перестроения в занятую полосу
Проекционная система	Выводит предупреждение на стекло зеркала или лобовое стекло

Дополнительные функции часто включают:

• Cross-Traffic Alert: предупреждает о машинах при движении задним ходом
• Синхронизацию с поворотниками: усиление сигнала при включении указателя поворота
• Звуковое дублирование: при игнорировании визуального предупреждения

Камеры вместо традиционных зеркал: концепция будущего

Технология замены зеркал камерами предполагает установку компактных наружных камер, передающих изображение на внутренние дисплеи в реальном времени. Это устраняет слепые зоны, характерные для классических зеркал, и адаптирует обзор под условия освещения. Системы используют широкоугольные объективы с защитным покрытием от грязи и влаги, а дисплеи интегрируются в стойки или панели приборов.

Ключевым преимуществом становится улучшение аэродинамики: плоские камерные модули сокращают сопротивление воздуха на 2-7%, повышая эффективность электромобилей. Дополнительные функции включают автоматическое затемнение при ослеплении фарами, разметку дистанции до объектов и интеграцию с системами безопасности (слепые зоны, парковка).

Преимущества и вызовы технологии

• Плюсы:
  • Широкий угол обзора без искажений
  • Стабильная видимость в дождь/ночь (ИК-подсветка)
  • Снижение шума в салоне за счет обтекаемой формы
• Риски:
  1. Зависимость от исправности электроники
  2. Задержка изображения (требует менее 50 мс)
  3. Высокая стоимость ремонта модулей

Производитель	Модель	Особенности
Audi	e-tron	7" OLED-экраны, регулировка угла
Tesla	Cybertruck	Совмещение с автопилотом
Lexus	ES	Подогрев линз, гидрофобное покрытие

Внедрение сдерживается законодательными барьерами: в ЕС и США сертификация разрешена лишь с 2023 года. Перспективы связаны с развитием систем ИИ для анализа изображения и проекцией данных на лобовое стекло. Ожидается массовый переход к 2030 году при снижении себестоимости компонентов.

Опция памяти настроек электрорегулировки зеркал позволяет фиксировать индивидуальные положения боковых зеркал для разных водителей. Эта функция особенно актуальна в автомобилях, используемых несколькими людьми, так как автоматизирует процесс настройки обзора.

Параметры сохраняются в цифровом профиле вместе с предустановками сиденья и рулевой колонки. При активации профиля через кнопки на водительской дверной панели или брелоке зеркала самостоятельно перемещаются в запомненное положение без ручной корректировки.

Особенности работы и управления

Ключевые компоненты системы:

• Электроприводы зеркал с позиционными датчиками
• Блок управления памятью (часто интегрирован с модулем сиденья)
• Кнопочная панель выбора профилей (обычно 2-3 ячейки памяти)
• Синхронизация с электронным ключом (автоматическое распознавание водителя)

Процедура программирования:

1. Включите зажигание и установите зеркала в оптимальное положение
2. Нажмите кнопку SET/MEMORY на панели двери
3. Удерживая SET, нажмите цифровую кнопку (1/2/3) для сохранения профиля
4. Сигнал (звуковой или световой) подтвердит запись параметров

Ситуация	Реакция системы
Смена водителя	Зеркала автоматически принимают положение, соответствующее профилю ключа
Складывание зеркал (парковка)	При повторном разворачивании возвращаются в сохранённую позицию
Ручная корректировка	Изменения не сохраняются в памяти без повторного программирования

Важные ограничения: Функция доступна только при включенном зажигании. После отсоединения АКБ настройки могут сбрасываться. В базовых комплектациях опция часто предлагается как дополнение.

Покрытие боковых зеркал: защита от влаги (гидрофобное)

Гидрофобное покрытие представляет собой тонкий прозрачный слой, наносимый на поверхность стекла боковых зеркал. Его ключевой компонент – кремнийорганические соединения, создающие микроскопическую шероховатость. При контакте с водой молекулы покрытия отталкивают влагу, не позволяя ей задерживаться на плоскости.

Физический принцип действия основан на эффекте лотоса: капли воды не растекаются, а собираются в сферы под действием сил поверхностного натяжения. При движении автомобиля встречный поток воздуха мгновенно сдувает образовавшиеся шарики, сохраняя обзор даже в сильный дождь или туман. Эффективность сохраняется 1-2 года в зависимости от условий эксплуатации.

Ключевые преимущества технологии

Основные эксплуатационные характеристики:

• Автоматическое удаление капель при скорости от 50 км/ч
• Предотвращение образования ледяной корки при -15°C
• Устойчивость к щелочным моющим средствам

Сравнение с обычными зеркалами:

Параметр	Гидрофобное покрытие	Стандартное стекло
Время просветления в ливень	0.8-1.2 сек	3-5 сек
Остаточная влажность	≤ 5%	до 40%
Частота ручной очистки	3 раза реже	регулярно

Технология интегрируется непосредственно в заводское производство зеркал либо наносится в виде жидких составов при послепродажной обработке. Для поддержания эффекта требуется исключать механическую чистку абразивами и применение кислотных очистителей.

Противозапотевающее покрытие боковых зеркал

Противозапотевающее покрытие – это специальный слой, наносимый на поверхность зеркала для предотвращения конденсации влаги и образования капель воды или инея. Оно критически важно для сохранения видимости в сложных погодных условиях: во время дождя, тумана, снегопада или при резких перепадах температуры.

Принцип работы покрытия основан на изменении физических свойств поверхности. Оно либо повышает температуру зеркала (электрообогрев), либо снижает поверхностное натяжение воды, заставляя влагу растекаться тонкой, прозрачной пленкой вместо формирования крупных капель, искажающих обзор.

Основные типы противозапотевающих покрытий

Наиболее распространены два вида покрытий, отличающихся по принципу действия:

• Электрообогреваемые: Внутри зеркала интегрированы тонкие нагревательные элементы (часто в виде токопроводящих нитей). При включении (обычно кнопкой в салоне или автоматически) они прогревают стекло, испаряя конденсат.
• Гидрофильные (химические): На поверхность наносится специальный прозрачный состав. Он притягивает молекулы воды, равномерно распределяя их по зеркалу, что предотвращает образование крупных капель и сохраняет прозрачность.

Преимущества противозапотевающих покрытий:

1. Повышение безопасности: Обеспечивают четкий обзор независимо от погоды.
2. Удобство: Избавляют водителя от необходимости протирать зеркала вручную во время движения.
3. Быстрое действие: Электрообогрев эффективно устраняет конденсат и наледь за несколько минут.

Уход и особенности: Химические покрытия могут со временем терять эффективность из-за истирания или неправильной очистки (агрессивные средства). Электрообогреваемые зеркала надежнее, но потребляют энергию и могут увеличивать нагрузку на электросеть автомобиля. Очищать зеркала с любым покрытием следует мягкой тканью и специальными составами, избегая абразивов.

Материалы корпуса боковых зеркал

Пластик доминирует в производстве корпусов благодаря низкой стоимости, малому весу и технологичности литья под давлением. Современные полимеры (АБС-пластик, поликарбонат) обладают достаточной прочностью, устойчивостью к УФ-излучению и коррозии. Легкость материала снижает нагрузку на механизмы регулировки, а возможность интеграции крепежных элементов прямо в корпус упрощает сборку.

Металлические корпуса (чаще алюминиевые сплавы или сталь с покрытием) применяются реже, преимущественно в премиум-сегменте или спецтехнике. Они обеспечивают повышенную механическую прочность и устойчивость к вибрациям, но утяжеляют конструкцию, дороже в производстве и требуют антикоррозийной обработки. Визуально металл часто ассоциируется с повышенной статусностью автомобиля.

Ключевые различия материалов

Критерий	Пластик	Металл
Вес	Легкий	Тяжелый
Стойкость к ударам	Средняя (зависит от типа полимера)	Высокая
Коррозионная стойкость	Абсолютная	Требует защитного покрытия
Дизайнерские возможности	Широкие (сложные формы, интеграция элементов)	Ограниченные
Теплопроводность	Низкая (меньше обмерзает зимой)	Высокая

Цветовые варианты корпуса боковых зеркал

Цвет корпуса зеркал играет ключевую роль в визуальной интеграции элемента в общий дизайн автомобиля. Правильный подбор оттенка обеспечивает гармоничный переход между кузовом и зеркалом, скрывая стыки и технологические швы.

Производители предлагают несколько базовых подходов к колористике корпусов. Основные варианты включают окрашивание в тон кузова, универсальные темные тона или акцентные покрытия. Выбор зависит как от эстетических предпочтений, так и от практических соображений.

Распространённые типы покрытий

• Окрас в цвет кузова – Стандартный вариант для большинства новых авто. Корпус покрывается тем же ЛКП, что и основные детали, обеспечивая монолитность восприятия.
• Чёрный матовый/глянцевый – Универсальное решение для тюнинга или бюджетного ремонта. Маскирует мелкие повреждения, практичен для внедорожников и коммерческого транспорта.
• Хромированное покрытие – Эффектный акцент в премиальных моделях. Создаёт контраст с кузовом, требует регулярного ухода для сохранения блеска.
• Двухцветные комбинации – Сочетание основного цвета с чёрным низом корпуса. Распространено в кроссоверах для визуального уменьшения габаритов зеркал.

Боковые зеркала с подсветкой логотипа (акцентные)

Эти зеркала интегрируют светодиодные элементы в корпус или основание, проецирующие логотип марки автомобиля или уникальный графический символ на землю рядом с дверью при открытии. Подсветка автоматически активируется при разблокировании машины, включении габаритов или открытии двери, создавая яркий визуальный акцент.

Основная функция акцентной подсветки – персонализация и повышение премиальности внешнего вида. Логотип или узор четко виден в темноте, подчеркивая бренд и придавая автомобилю легко узнаваемый силуэт. Дополнительно, световое пятно выполняет практическую роль: подсвечивает зону выхода пассажиров.

Ключевые особенности и варианты исполнения

Производители предлагают несколько типов реализации:

• Штатные (OEM): Устанавливаются на премиальные модели (Mercedes-Benz, BMW, Audi). Логотип соответствует бренду, интегрирован в заводскую электропроводку.
• Доработка оригинальных зеркал: В корпус существующих зеркал врезаются проекционные модули с кастомными логотипами.
• Универсальные комплекты: Отдельные проекторы монтируются под штатным зеркалом или на нижнюю часть корпуса. Позволяют выбрать любой логотип или изображение.

При выборе важно учитывать:

1. Способ подключения: К цепи подсветки "пассажирских" ступеней, поворотников или отдельным выключателем.
2. Яркость и цвет: Чаще используется белый или синий свет; интенсивность должна быть достаточной, но не слепящей.
3. Влагозащита (IP-рейтинг): Критичный параметр для долговечности уличного компонента.

Преимущества	Недостатки
Уникальный дизайн и персонализация	Повышенная стоимость (особенно OEM)
Улучшенная видимость при выходе ночью	Риск повреждения модуля при мойке/механическом воздействии
Повышение статусности автомобиля	Необходимость профессионального монтажа для интеграции в проводку

Боковые зеркала с фото-рамкой (декоративные)

Конструктивно эти зеркала идентичны стандартным, но оснащены специальной пластиковой или металлической окантовкой по внешнему краю корпуса. Эта рамка имеет паз или прозрачный карман, куда вставляется фотография, рисунок или декоративный принт.

Основная функция зеркал при этом полностью сохраняется – они обеспечивают необходимый обзор зон сбоку и сзади автомобиля. Рамка не перекрывает отражающую поверхность, а служит исключительно для персонализации внешнего вида автомобиля.

Ключевые особенности и варианты

• Материалы рамки: Пластик (чаще всего), металл, силикон.
• Типы крепления:
  • Накладные: Монтируются поверх штатного зеркала на двухсторонний скотч или клипсы.
  • Заменяющие корпус: Полностью меняют заводской кожух зеркала.
• Способы вставки изображения:
  1. Прозрачный карман (файл) для самостоятельной распечатки фото.
  2. Съемная прозрачная крышка, под которую кладется изображение.
  3. Готовые рамки с предустановленными универсальными принтами (флаги, абстракция, карбон).
• Дизайн рамки: Гладкая, рельефная, под "карбон", хром, матовый/глянцевый черный, цветные вставки.

Плюсы	Минусы
Яркая индивидуализация авто	Риск отклеивания накладных моделей
Легкость установки (накладные)	Выгорание изображения на солнце
Возможность быстрой смены изображения	Низкое качество печати у дешевых вариантов
Доступная цена	Может выглядеть "дешево" при плохом исполнении

Виды крепления корпуса боковых зеркал к автомобилю

Конструкция крепления определяет надёжность фиксации зеркала и возможность регулировки. Основные методы монтажа подразделяются по способу соединения корпуса с кузовом автомобиля и типу используемых элементов.

Наиболее распространённые варианты включают несколько принципиально разных технологий установки. Каждая система обладает специфическими особенностями монтажа и эксплуатации.

Основные типы крепежных систем

Болтовое соединение через основание: Корпус фиксируется винтами через монтажную пластину. Требует просверливания отверстий в кузове, обеспечивает максимальную жёсткость. Часто применяется на коммерческом транспорте.

Клипсовые защёлки: Пластиковые фиксаторы вставляются в штатные отверстия кузова. Характерны для многих серийных легковых моделей, позволяют быстро снимать зеркало при замене.

Тип крепления	Особенности монтажа	Преимущества
Резьбовая шпилька	Винтовая ножка вкручивается в гайку кузова	Упрощённая замена, виброустойчивость
Клеевой монтаж	Фиксация спецклеем на подготовленную поверхность	Отсутствие отверстий, чистая установка

Комбинированные системы часто включают:

• Дополнительные фиксирующие скобы
• Резиновые демпферы против вибраций
• Поворотные платформы для точной настройки угла обзора

Современные разработки используют магнитно-резонансные адаптеры, позволяющие автоматически отстыковывать зеркало при столкновении. Выбор конкретного типа зависит от конструкции кузова и требований к безопасности.

Какой тип зеркала ставить на сторону водителя?

Для стороны водителя оптимальным выбором является асферическое зеркало. Его главное преимущество – специальная кривизна, расширяющая угол обзора без необходимости частого поворота головы. Это критически важно для контроля слепых зон, особенно при перестроениях и маневрах в плотном потоке.

Асферическая конструкция сочетает два сегмента: основной (ближе к салону) с минимальным искажением для точной оценки дистанции, и наружный – с плавным увеличением кривизны для захвата периферийных объектов. Такой дизайн снижает риск ДТП на 15-20% по сравнению со сферическими аналогами, согласно исследованиям безопасности.

Критерии выбора и альтернативы

Тип зеркала	Плюсы	Минусы	Рекомендация
Асферическое	Широкий угол обзора, точная дистанция вблизи, маркировка линии искажения	Требует привыкания (3-5 дней), выше стоимость	Лучший выбор для 95% случаев
Сферическое	Дешевизна, панорамный обзор	Сильные искажения, опасная оценка скорости/дистанции	Только при ограниченном бюджете
Плоское	Нулевое искажение	Минимальный угол обзора, крупные слепые зоны	Не рекомендуется

Дополнительные функции для водительского зеркала:

• Автотемнение – защита от ослепления фарами ночью
• Подогрев – устранение конденсата и льда
• Электропривод – точная настройка без отрыва от дороги

Оригинальные (OEM) боковые зеркала: гарантия совместимости

Оригинальные OEM-зеркала производятся компаниями-партнерами автопроизводителей по строгим заводским спецификациям. Они являются точными копиями деталей, устанавливаемых на конвейере при сборке конкретной модели автомобиля. Совместимость обеспечивается на уровне геометрии креплений, электрических разъемов и протоколов управления, что исключает проблемы с установкой или работой систем подогрева, электроприводов регулировки и интегрированных повторителей поворотов.

Использование OEM-компонентов гарантирует сохранение заводских характеристик безопасности: правильный угол обзора без "слепых зон", виброустойчивость на высоких скоростях, корректную работу датчиков (например, в системах слепых зон) и соответствие требованиям по светоотражению. Детали проходят сертификацию и тестирование в тех же условиях, что и при первичной комплектации транспортного средства.

Ключевые аспекты совместимости

• Механическая точность: Кронштейны и точки крепления идентичны штатным, что исключает сверление кузова или использование переходных пластин
• Электроинтеграция: Разъемы и распиновка полностью соответствуют заводской проводке, обеспечивая работу:
  • Авторегулировки затемнения
  • Памяти положений водительского профиля
  • Системы автоматического складывания
• Аэродинамика: Форма корпуса оптимизирована для снижения шума и сопротивления воздуха
• Колористика: ЛКП наносится по коду цвета кузова с соблюдением текстуры поверхности

Универсальные боковые зеркала: особенности выбора и установки

Универсальные боковые зеркала отличаются от оригинальных аналогов возможностью установки на различные марки автомобилей без жесткой привязки к конкретной модели. Они производятся по стандартизированным размерам и креплениям, что обеспечивает широкую совместимость с большинством кузовных конструкций. Основная сфера применения – замена поврежденных элементов или модернизация базовой комплектации при ограниченном бюджете.

Главным преимуществом таких зеркал является их доступность и ценовая привлекательность по сравнению с оригинальными запчастями. При выборе необходимо учитывать конструктивные особенности автомобиля и требования к функциональности. Качественные универсальные модели сохраняют устойчивость к вибрациям, обеспечивают достаточный угол обзора и имеют базовую защиту от атмосферных воздействий.

Критерии выбора универсальных зеркал

• Тип крепления: болтовое, клипсовое или клеевое соединение. Должно соответствовать посадочному месту на кузове.
• Размеры корпуса: ширина/высота подбираются с учетом габаритов штатного зеркала и видимости зон слепых пятен.
• Конструкция стекла: плоское, сферическое (панорамное) или асферическое. Второй вариант увеличивает угол обзора, третий – минимизирует искажения.
• Дополнительные опции: наличие обогрева, электропривода, поворотных механизмов или автотемнения.

Процесс установки требует подготовки поверхности кузова и точного позиционирования. Для моделей с электрроподключением обязательна проверка совместимости разъемов и схемы проводки. Крепежные элементы фиксируются без чрезмерного усилия во избежание деформации корпуса. После монтажа выполняется тестирование регулировочных механизмов и корректировка угла обзора.

Параметр	Рекомендации
Материал корпуса	Ударопрочный ABS-пластик с УФ-защитой
Регулировка	Ручная (джойстиковая) или электрическая
Покрытие стекла	Антибликовое голубое или хромированное
Совместимость	Проверка по VIN-коду или каталогу производителя

Как правильно настроить боковые зеркала для безопасного вождения

Правильная настройка боковых зеркал минимизирует слепые зоны и обеспечивает полный обзор пространства вокруг автомобиля. Неверная регулировка создает опасные "мертвые" участки, где другие транспортные средства могут остаться незамеченными при перестроении или повороте.

Для корректной настройки водитель должен занять привычное положение за рулем. Рекомендуется начинать регулировку на ровной поверхности при парковке, последовательно проверяя обзор после каждого изменения угла.

Пошаговая инструкция по регулировке

1. Левое зеркало: Наклоните голову к левому окну, почти касаясь стекла. Отрегулируйте зеркало так, чтобы заднее крыло автомобиля было едва видно в дальнем нижнем углу.
2. Правое зеркало: Сместитесь к центру салона (над подлокотником). Зафиксируйте положение, при котором заднее крыло появляется в нижнем правом углу отражающей поверхности.
3. Контроль слепых зон: Наблюдайте в зеркала за автомобилем, движущимся позади. Он должен плавно переходить из салонного зеркала заднего вида в боковое, затем в поле периферийного зрения без "провалов".

Ключевые принципы безопасности:

• Горизонтальное покрытие: В зеркалах должны отражаться полоса движения сбоку и соседняя полоса.
• Вертикальный угол: Линия горизонта – в верхней трети зеркала, дорожное покрытие занимает ⅔ площади.
• Динамическая проверка: Убедитесь, что при движении мотоциклы и компактные авто не исчезают из зоны видимости.

Тип кузова	Особенность настройки
Седан/Хэтчбек	Фокус на границе соседней полосы, крыло видно 1-2 см
Внедорожник/Минивэн	Увеличить вертикальный обзор для контроля близко идущего транспорта
Грузовик с прицепом	Дополнительная регулировка зеркал "на дальний обзор" для видимости прицепа

После настройки всегда дублируйте взглядом поворот головы в слепую зону перед маневром. Помните: даже идеально отрегулированные зеркала не заменяют визуального контроля через плечо в критичных ситуациях.

Этапы замены поврежденного бокового зеркала (стекла)

Замена начинается с подготовки необходимых инструментов: новое стекло или зеркальный блок, отвертки (крестовые и плоские), пластиковый монтажный инструмент, перчатки и защитные очки. Убедитесь, что приобретенная запчасть точно соответствует модели автомобиля и стороне установки (водитель/пассажир).

Обязательно отключите питание электроприводов и обогрева зеркала – для этого снимите минусовую клемму с аккумулятора или извлеките соответствующий предохранитель. Это предотвратит короткое замыкание и срабатывание подушек безопасности во время работ.

Процесс замены

1. Снятие декоративной накладки
   Аккуратно подденьте пластиковую обшивку двери вокруг зеркала монтажной лопаткой, отсоединяя клипсы. Избегайте чрезмерного давления, чтобы не сломать крепления.
2. Демонтаж электропроводки
   Отсоедините разъемы проводов, питающих привод регулировки и обогрев. Зафиксируйте цветовую маркировку контактов фото для правильной обратной сборки.
3. Откручивание крепежных болтов
   Выкрутите 2-3 болта (обычно под звездочку TORX или шестигранник), удерживающих корпус зеркала. Поддерживайте зеркало рукой во время извлечения последнего болта.
4. Установка нового зеркала
   Приложите новый узел к двери, совместив монтажные отверстия. Затяните болты крестообразно с умеренным усилием, чтобы не сорвать резьбу. Подключите разъемы согласно фотофиксации.
5. Проверка функционала
   Восстановите подачу электроэнергии. Протестируйте регулировку положения во всех направлениях, работу обогрева и стабильность крепления при движении.
6. Сборка обшивки
   Защелкните декоративную накладку, последовательно прижимая ее по контуру до характерных щелчков фиксаторов.

Тип крепления	Особенности демонтажа
Клипсы	Требуют равномерного поддевания по периметру
Болты под TORX	Используйте биты точного размера (T10-T15)
Скрытые защелки	Необходим наклон зеркала под углом 30°

Замена корпуса бокового зеркала: сложность процедуры

Замена корпуса бокового зеркала требуется при механических повреждениях: трещинах от ударов, сколах или разрушении пластика из-за погодных условий. Процедура подразумевает демонтаж старого корпуса и установку нового с сохранением функциональных элементов (стекла, приводов, нагрева).

Сложность операции варьируется от модели автомобиля и типа крепления зеркала. В большинстве случаев необходимо частично или полностью снимать дверную обшивку для доступа к крепежным элементам и электроразъемам, что требует аккуратности и знания скрытых фиксаторов.

Ключевые факторы сложности

• Тип крепления: Болтовые соединения проще защелок, требующих точного отжима без повреждений.
• Интеграция с электроникой: При наличии подогрева, электропривода или повторителя поворота необходим аккуратный отсоединение проводки.
• Конструкция корпуса: Разборные модели легче монолитных, где требуется замена всего узла.

Тип крепления	Сложность	Риски
Болтовое (3-5 болтов)	Средняя	Потеря крепежа, перетяжка резьбы
Защелки (клипсы)	Высокая	Поломка фиксаторов, трещины корпуса
Комбинированное	Максимальная	Ошибки при сборке, повреждение разъемов

Для моделей с камерой или слепой зоной обязательна калибровка после замены. Неправильный монтаж может нарушить герметичность двери и привести к попаданию влаги на электронику.

Чистка и уход за боковыми зеркалами заднего вида

Регулярное удаление загрязнений с поверхности зеркал и корпусов критически важно для сохранения обзора. Используйте мягкую безворсовую микрофибру во избежание царапин. Предварительно смахивайте крупные частицы пыли или песка сухой салфеткой.

Для сложных загрязнений (насекомые, смола, дорожные реагенты) применяйте специализированные автошампуни или изопропиловый спирт, разведенный водой (1:1). Наносите раствор распылением на салфетку, а не напрямую на зеркало. Избегайте абразивных средств, бензина и растворителей – они повреждают отражающее покрытие.

Ключевые правила обслуживания

• Механизм складывания: Очищайте шарнир от грязи кисточкой. Раз в год обрабатывайте силиконовой смазкой.
• Обогрев: Не скребите лед ножом или жесткими предметами – включайте подогрев и удаляйте талую воду губкой.
• Корпус пластиковый: Протирайте влажной тканью с мыльным раствором, затем полируйте сухой микрофиброй.
• Корпус хромированный: Используйте полироли для металла без аммиака. Немедленно удаляйте птичий помет.

Проблема	Способ устранения	Запрещенные действия
Внутреннее запотевание	Проверить герметичность крепления, просушить феном на низкой температуре	Разборка без навыков, использование острых предметов
Мелкие царапины	Полировка пастой для стекол (только на неэлектрических частях)	Применение абразивных скребков, металлической ваты

При замене стекла используйте только оригинальные или сертифицированные аналоги – неподходящие размеры нарушают герметичность. После мойки в мороз активируйте подогрев до полного испарения влаги для предотвращения трещин.

Распространенные проблемы электропривода боковых зеркал

Электроприводы боковых зеркал подвержены поломкам из-за постоянного механического воздействия, влаги, температурных перепадов и естественного износа компонентов. Нарушение функциональности проявляется отказом регулировки положения зеркала, хаотичным движением или полной блокировкой механизма.

Диагностика неисправностей усложняется скрытым расположением узлов внутри двери и взаимосвязанностью электронных компонентов. Критичными последствиями являются ухудшение обзора, невозможность адаптировать зеркало под водителя и риск ДТП при ограниченной видимости.

Типовые неисправности и их признаки

• Износ мотор-редуктора – слышен гудящий звук без движения зеркала, вызванный сломанными пластиковыми шестернями или заклинившим ротором.
• Окисление контактов/обрыв проводки – зеркало не реагирует на кнопки, возможны ложные срабатывания. Часто возникает в гофре между дверью и кузовом.
• Выход из строя подрулевого переключателя – отказ одного или всех режимов регулировки при исправном зеркале на противоположной стороне.
• Короткое замыкание в цепи – срабатывание предохранителя, сопровождающееся полным отключением электропитания зеркал.
• Попадание влаги в привод – коррозия платы управления, неравномерное движение, самопроизвольное изменение угла наклона.

Ремонт поворотного механизма боковых зеркал

Поворотный механизм обеспечивает регулировку угла обзора зеркала вручную или электроприводом. Основные неисправности включают заклинивание, люфт, неполное срабатывание электромотора или полный отказ поворота. Частой причиной становятся попадание влаги, коррозия, износ шестерен либо повреждение проводки в электронных версиях.

Для диагностики демонтируйте зеркало согласно инструкции производителя, отсоедините разъемы (для электронных моделей). Разберите корпус, извлеките механизм и проверьте целостность зубчатых передач, пластмассовых креплений, состояние электродвигателя и контактов. При электронной поломке используйте мультиметр для проверки напряжения на разъемах.

Этапы восстановления

1. Очистка и смазка: Удалите грязь, окислы и старую смазку. Нанесите термостойкий силиконовый состав на шестерни и оси.
2. Замена деталей: Установите новые шестерни при сколах/износе зубьев. Для электромеханических версий замените мотор при отсутствии сопротивления обмоток.
3. Ремонт креплений: Усильте треснувшие пластиковые элементы эпоксидной смолой или замените узел целиком.
4. Восстановление контактов: Зачистите окисленные провода, пропаяйте обрывы, защитите соединения термоусадкой.

Тип неисправности	Решение
Заклинивание	Чистка + смазка, замена деформированных осей
Люфт	Замена втулок/подшипников, усиление крепежа
Отказ электропривода	Прозвонка цепи, замена мотора/редуктора

После сборки проверьте плавность хода механизма и работоспособность регулировок. Для электронных систем выполните калибровку (если предусмотрена). При сложных поломках целесообразна замена всего поворотного узла – оригинальные запчасти гарантируют точное совмещение по крепежу.

Требования законодательства к боковым зеркалам заднего вида

В Российской Федерации основные нормы, регулирующие оснащение транспортных средств боковыми зеркалами заднего вида, установлены Техническим регламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Данный документ предписывает обязательное наличие зеркал, обеспечивающих водителю достаточный обзор пространства сзади и сбоку от автомобиля для безопасного управления.

Конкретные требования включают минимальные размеры отражающей поверхности, угол обзора, устойчивость к вибрациям и отсутствие искажений изображения. Зеркала должны быть сконструированы так, чтобы при столкновении или резком торможении риск травмирования пассажиров сводился к минимуму (например, за счет применения ударопоглощающих кронштейнов или складывающихся конструкций).

Ключевые параметры по ТР ТС 018/2011:

• Количество и тип: Обязательны зеркало салонное и минимум одно левое наружное. Правое наружное зеркало требуется для грузовиков, автобусов и ТС с прицепом, а для легковых автомобилей – если обзор назад через салонное зеркало менее 20 метров.
• Поле зрения:
  • Наружное левое: Должно охватывать пространство от 2,5 м позади водителя до горизонта, включая хотя бы часть заднего бампера.
  • Наружное правое (если установлено): Аналогичные требования с акцентом на "мертвые зоны" с правой стороны.
• Угол регулировки: Возможность ручной или автоматической настройки положения из места водителя.
• Ударобезопасность: Материалы и крепления должны минимизировать травмоопасность при контакте с пешеходом или пассажиром.

Дополнительные требования содержатся в ПДД РФ (пункт 7.3 Основных положений по допуску ТС к эксплуатации): зеркала должны быть исправными, чистыми и не иметь трещин или других дефектов, существенно ограничивающих обзорность. Нарушение этих норм влечет административную ответственность по статье 12.5 КоАП РФ (штраф или запрет эксплуатации).

Тип ТС	Обязательный минимум зеркал	Особые условия
Легковые автомобили (M1)	Салонное + левое наружное	Правое наружное – если обзор через салонное зеркало <20м
Грузовики, автобусы (N2, N3, M2, M3)	Салонное + левое наружное + правое наружное	Дополнительные зеркала для контроля "мертвых зон" (например, сферические сектора)
ТС с прицепом	Салонное + левое наружное + правое наружное	Обязателен обзор по всей длине прицепа/состава

Важно: При установке нештатных зеркал (например, панорамных или с подогревом) их характеристики должны соответствовать требованиям ТР ТС 018/2011. Самовольное изменение конструкции без одобрения испытательной лаборатории запрещено.

Список источников

При подготовке материалов использовались специализированные технические документы, отраслевые стандарты и профильные публикации. Основное внимание уделялось источникам, содержащим классификации, характеристики и визуальные примеры автомобильных зеркал.

Ключевые информационные ресурсы включают нормативную документацию, исследования производителей и экспертные обзоры. Ниже представлен перечень релевантных материалов для углубленного изучения темы.

• ГОСТ Р 51709-2001: Технические требования к зеркалам заднего вида
• ECE Regulation No. 46: Международные стандарты автомобильного оборудования
• Каталоги производителей автокомпонентов: Magna International, Ficosa International, Murakami Kaimeido
• Технические руководства по конструкции транспортных средств (разделы систем обзора)
• Научные публикации SAE International: сравнительный анализ оптических систем
• Отраслевые отчеты NHTSA: исследования безопасности и коэффициентов искажения
• Профессиональные автомобильные издания: «За рулём», «Авторевю» (архивные выпуски)
• Патентная база WIPO: описания инновационных решений в конструкции зеркал

Видео: Как отрегулировать зеркала заднего вида. Правильная регулировка боковых зеркал заднего вида.


• Mercedes-AMG E63 - мощность, дизайн, интерьер

• Таблица соответствия размеров дисков и шин для подбора резины

• Трактор ДТ-20 - параметры и описание
