Топливный фильтр дизельного двигателя - конструкция, обслуживание, принцип действия

Статья обновлена: 18.08.2025

Дизельные двигатели предъявляют особые требования к чистоте топлива. Мельчайшие примеси воды или механические частицы способны вывести из строя дорогостоящие элементы топливной системы. Топливный фильтр выполняет критически важную функцию защиты двигателя.

Его основная задача – очистка солярки от абразивных загрязнений, воды и парафинов, образующихся при низких температурах. Качественная фильтрация напрямую влияет на мощность, экономичность и долговечность силового агрегата.

Понимание устройства, принципа действия и правил замены топливного фильтра – необходимое условие для бесперебойной эксплуатации дизельного автомобиля. Пренебрежение этим компонентом приводит к серьезным поломкам и значительным финансовым затратам на ремонт.

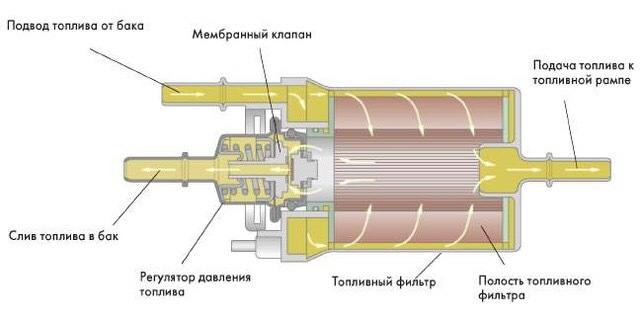

Фильтрация в два этапа: как улавливаются вода и мелкие частицы

На первом этапе происходит сепарация воды. Дизельное топливо поступает в фильтр, где замедляет скорость движения из-за конструкции камеры. Вода, имеющая большую плотность, под действием гравитации скапливается на дне отстойника. Дополнительно применяются коалесцентные материалы – специальные фильтрующие слои, которые заставляют микроскопические капли воды объединяться в крупные, ускоряя их осаждение.

Второй этап – тонкая очистка от механических примесей. Топливо проходит через пористый фильтрующий элемент (чаще всего из целлюлозы, синтетических волокон или их комбинации). Размер пор материала рассчитан на задержку частиц размером 2-10 микрон (в зависимости от класса фильтра), включая абразивную пыль, ржавчину и продукты износа топливной системы.

Ключевые особенности процесса

Коалесценция: Синтетические слои преобразуют водную эмульсию в крупные капли для эффективного отделения.
Гидрофобность: Материалы фильтрующего элемента отталкивают воду, предотвращая её проникновение в двигатель.
Многослойность: Элемент тонкой очистки часто содержит несколько слоёв с разной плотностью для ступенчатого улавливания частиц.

Этап	Цель	Технология
1. Сепарация воды	Удаление свободной и эмульгированной воды	Гравитационный отстойник + коалесцентные материалы
2. Фильтрация частиц	Задержка примесей размером > 2-10 мкм	Многослойный пористый элемент (целлюлоза/синтетика)

Для контроля процесса многие фильтры оснащаются датчиком воды (поплавковым или электрическим), сигнализирующим о необходимости слить скопившуюся жидкость из отстойника через дренажную пробку.

Критическая роль фильтра в защите ТНВД и форсунок

Топливный фильтр является основным барьером против механических примесей в дизельном топливе: металлической стружки, песка, частиц ржавчины и производственного мусора. Эти абразивные включения при попадании в ТНВД вызывают ускоренный износ прецизионных пар насоса (плунжеров, гильз, клапанов), что приводит к падению давления, нарушению синхронизации впрыска и полному выходу узла из строя.

Фильтрация воды и эмульсий не менее важна: конденсат и некачественное топливо вызывают коррозию стальных компонентов ТНВД и каналов форсунок. Образование ржавчины создает дополнительные абразивные частицы, а кавитационные процессы в насосе разрушают его внутренние поверхности. Для форсунок вода провоцирует заклинивание иглы распылителя, деформацию пружин и нарушение формы факела распыла.

Последствия загрязнения топлива для систем впрыска

Для ТНВД: Задиры на плунжерных парах → потеря давления → неравномерная подача топлива → повышенный шум, вибрации, падение мощности.
Для форсунок: Засорение калибровочных отверстий распылителя → нарушение герметичности иглы → подтекание топлива → неполное сгорание, нагар, дымный выхлоп.
Общие риски: Залипание клапанов регулятора давления, ускоренный износ подшипников вала ТНВД, разрушение уплотнений, заклинивание игл форсунок в открытом/закрытом положении.

Тип загрязнения	Угроза для ТНВД	Угроза для форсунок
Твердые частицы (5-10 мкм и более)	Абразивный износ прецизионных пар	Задиры в сопряжении иглы/распылителя, засорение отверстий
Вода, эмульсии	Коррозия, кавитация, разрушение плунжеров	Коррозия каналов, заклинивание иглы, деформация пружин
Смолы, парафины (при низких температурах)	Залипание редукционных клапанов, потеря подвижности плунжера	Засорение каналов и сопел, нарушение распыла

Эффективность фильтрации напрямую определяет ресурс дорогостоящих компонентов системы впрыска. Фильтр улавливает до 98-99% частиц размером от 2-5 микрон, предотвращая их циркуляцию в контуре высокого давления (до 2000 бар и более). Пренебрежение своевременной заменой фильтра равносильно гарантированному сокращению срока службы ТНВД и форсунок в 2-3 раза из-за каталитического эффекта абразивного износа и коррозионного разрушения.

Типичные места установки фильтра в моторном отсеке

Конструктивное расположение топливного фильтра у разных производителей варьируется, но существует ряд общих зон монтажа в подкапотном пространстве. Выбор точки установки обусловлен необходимостью защиты от внешних воздействий, удобством обслуживания и минимизацией длины топливных магистралей.

Наиболее распространённые варианты размещения включают область вдоль лонжеронов, зону около топливного насоса высокого давления (ТНВД) или аккумуляторной рампы, а также пространство возле блока цилиндров. Конкретная локализация всегда указывается в технической документации автомобиля.

Основные зоны монтажа

Вдоль лонжеронов - крепится кронштейнами на несущих элементах рамы или кузова для защиты от вибраций.
Рядом с ТНВД - обеспечивает короткую магистраль очищенного топлива перед подачей в насос.
На перегородке моторного щита - удобный доступ для замены, характерен для многих легковых моделей.
Верхняя часть двигателя - встречается в конструкциях с интегрированной системой подогрева топлива.

Расположение	Особенности	Примеры авто
На впускном коллекторе	Лёгкий доступ, повышенная температура	Рядные дизели BMW, Mercedes
За аккумуляторной батареей	Защита от грязи, сложность демонтажа	VW Passat B6, Škoda Octavia
На кронштейне ГУР	Компактность, риск повреждения магистралей	Renault Duster, Nissan Terrano

При поиске элемента следует ориентироваться на характерные признаки: цилиндрический металлический/пластиковый корпус с входным и выходным топливопроводами, электрические разъёмы (для датчиков воды или подогрева), дренажные трубки. В современных Common Rail системах часто устанавливают два фильтра: грубой и тонкой очистки в отдельных корпусах.

Регламент замены: пробег и сроки эксплуатации по мануалу

Производители указывают интервалы замены топливного фильтра дизельного двигателя в сервисной документации, основываясь на конструктивных особенностях системы питания и результатах испытаний. Строгое соблюдение этих предписаний критически важно для предотвращения повреждения ТНВД и форсунок из-за загрязнений или воды в топливе.

Типичный регламент по пробегу составляет 15 000–30 000 км, но может сокращаться до 10 000 км при эксплуатации на низкокачественной солярке или в тяжелых условиях. Параллельно устанавливается временной лимит – обычно 12–24 месяца – так как фильтрующие элементы деградируют даже при малом пробеге из-за химического старения материалов и накопления конденсата.

Ключевые факторы, влияющие на регламент

Качество топлива: Использование горючего с высоким содержанием серы или механических примесей требует вдвое более частой замены.
Регион эксплуатации: В местностях с повышенной влажностью или запыленностью (стройплощадки, грунтовые дороги) интервал сокращается на 30–40%.
Тип фильтра: Модели с водоотделителем или подогревом могут иметь увеличенный ресурс, указанный отдельно в мануале.

Условия эксплуатации	Рекомендуемый интервал
Стандартные (качественное топливо, умеренный климат)	20 000–30 000 км / 24 месяца
Экстремальные (низкое качество топлива, бездорожье, мороз/жара)	10 000–15 000 км / 12 месяцев

Важно: Ранняя замена обязательна при симптомах засора: затрудненный пуск, потеря мощности, рывки на разгоне или включении аварийной лампы системы питания. Игнорирование регламента ведет к дорогостоящему ремонту топливной аппаратуры.

Симптомы забитого фильтра: потеря мощности и троение двигателя

Забитый топливный фильтр создает значительное сопротивление потоку солярки к двигателю. Наиболее ярко это проявляется при повышенной нагрузке, когда мотору требуется больше топлива для поддержания мощности. Фильтр не может пропустить необходимый объем, давление в топливной рампе падает ниже требуемого значения, и электронный блок управления (ЭКУ) вынужден ограничивать производительность форсунок.

В результате двигатель теряет мощность, особенно заметную при разгоне, движении в гору или буксировке груза. Автомобиль становится "вялым", неохотно набирает обороты, а педаль акселератора кажется "пустой". Это прямой признак того, что мотор недополучает топливо из-за ограничения в фильтрующем элементе.

Троение двигателя как следствие засора

Потеря мощности часто сопровождается более серьезным симптомом – троением двигателя. Это проявляется в виде:

Неустойчивой работы на холостом ходу: Обороты плавают, двигатель вибрирует сильнее обычного.
Провалов и рывков при движении: Особенно при плавном нажатии на газ или движении с постоянной скоростью.
Характерного подергивания: Двигатель как бы "захлебывается", ощущаются отчетливые толчки.

Троение возникает из-за того, что забитый фильтр не обеспечивает равномерную и достаточную подачу топлива ко всем цилиндрам. Особенно критично это при резком увеличении нагрузки или на высоких оборотах:

Сильное сопротивление фильтра приводит к падению давления топлива ниже порога срабатывания форсунок.
ЭКУ, видя нехватку топлива или неправильное давление, может пропустить впрыск в одном или нескольких цилиндрах для защиты системы.
Цилиндр, не получивший топлива, не производит рабочий ход – двигатель "троит", теряет равномерность работы.

Важно понимать, что степень проявления симптомов напрямую зависит от степени загрязнения фильтра и текущей нагрузки на двигатель:

Условие работы	Проявление потери мощности	Вероятность троения
Холостой ход	Минимальна или отсутствует	Низкая (может быть неровный ход)
Плавное ускорение / малая нагрузка	Заметна (автомобиль "тупит")	Средняя (возможны легкие рывки)
Резкое ускорение / высокая нагрузка (подъем, обгон)	Очень сильная	Высокая (явные провалы, подергивания)

Игнорирование этих симптомов не только ухудшает динамику и комфорт вождения, но и повышает нагрузку на топливный насос высокого давления (ТНВД), который вынужден работать на пределе для преодоления сопротивления забитого фильтра, что может привести к его преждевременному износу или выходу из строя.

Подготовка к замене: необходимые инструменты и материалы

Перед началом работ по замене топливного фильтра дизельного двигателя критически важно подготовить все необходимые инструменты и расходные материалы. Отсутствие даже одного компонента может прервать процесс и привести к неполадкам в топливной системе после сборки.

Основное внимание уделяется герметичности соединений и чистоте рабочей зоны. Любая грязь или мелкие частицы, попавшие в топливопровод, способны повредить форсунки или топливный насос высокого давления.

Список обязательных инструментов

Ключ торцовый или накидной (размер зависит от креплений фильтра)
Плоскогубцы или съемник топливных трубок
Отвертки крестообразные и шлицевые
Чистые ветошь и ёмкость для слива топлива
Перчатки нитриловые (защита от разъедающего действия дизтоплива)

Расходные материалы

Наименование	Назначение
Новый топливный фильтр	Совместимый с моделью двигателя (учитывайте маркировку старого)
Уплотнительные кольца/прокладки	Часто идут в комплекте с фильтром, но лучше проверить
Дизельное топливо (0.5-1 л)	Для предварительного заполнения нового фильтра
Очиститель карбюратора/тормозов	Очистка посадочного места фильтра и патрубков

Дополнительные рекомендации

Защита от топлива: Постелите ветошь под фильтр – при демонтаже вытечет 50-200 мл топлива.
Маркировка патрубков: Обозначьте подающий и обратный шланги (если не очевидно) во избежание перепутывания.
Вакуумная прокачка (для некоторых систем): Подготовьте вакуумный насос ручного типа при отсутствии штатной помпы подкачки.

Важно: Работы проводятся в проветриваемом помещении или на улице вдали от источников огня. Избегайте длительного контакта дизтоплива с кожей.

Слив отстоя и демонтаж старого фильтра: порядок действий

Перед началом работ убедитесь в остывании двигателя и наличии ёмкости для слива отстоя. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом. Подготовьте ветошь и защитные перчатки.

Проверьте расположение сливного клапана на корпусе фильтра или модуле (обычно в нижней части). Убедитесь, что ёмкость объёмом не менее 0,5 л установлена точно под сливным отверстием для предотвращения разлива топлива.

Пошаговое выполнение работ

Слив отстоя:
- Ослабьте сливной клапан (пробку) против часовой стрелки с помощью ключа или вручную
- Дождитесь полного стекания тёмного отстоя и воды (1-2 минуты)
- Протрите область слива ветошью, закрутите клапан до упора
Демонтаж корпуса:
- Ослабьте хомут крепления фильтра (при наличии)
- Отсоедините топливоподающие шланги, зажав быстроразъёмные фикторы
- Перекройте магистрали заглушками для предотвращения утечек
Извлечение фильтрующего элемента:
- Открутите крышку корпуса по стрелке «Open»
- Достаньте старый фильтр, уберите уплотнительное кольцо из посадочной канавки
- Очистите внутреннюю полость корпуса сухой ветошью

Установка нового фильтра с заполнением топливом

Перед монтажом нового фильтра его корпус необходимо заполнить чистым дизельным топливом. Эта процедура критична для предотвращения попадания воздуха в топливную магистраль. Воздушные пробки нарушают работу ТНВД и форсунок, что приводит к затрудненному пуску или неустойчивой работе двигателя.

Используйте только свежее топливо без примесей для заливки. Убедитесь, что уплотнительные кольца на корпусе фильтра смазаны топливом или моторным маслом. Это обеспечит герметичность соединения и предотвратит подсос воздуха через резьбовые крепления.

Пошаговая последовательность работ

Снимите защитную крышку с нового фильтра, проверьте целостность уплотнительных колец
Залейте дизельное топливо до верхнего уровня в корпус фильтра через центральное отверстие
Установите фильтр на штатное место, совмещая метки на корпусе с направляющими
Затяните крепежную гайку/кронштейн с усилием, указанным производителем (обычно 15-25 Нм)
Подсоедините топливопроводы, соблюдая маркировку подающей и обратной магистрали

Обязательная прокачка системы: После установки активируйте ручной подкачивающий насос (при наличии) до появления плотной струи топлива в прозрачном патрубке. На двигателях без подкачки включите зажигание на 10-15 секунд 3-4 раза для автоматической прокачки топливным насосом.

Контрольный признак	Нормальное состояние
Топливо в прозрачном корпусе	Без пузырьков воздуха
Соединения фильтра	Сухие, без подтеков топлива

При первом запуске дайте двигателю поработать на холостых оборотах 3-5 минут. Резкие повышения оборотов недопустимы до стабилизации давления в системе. Проверьте отсутствие утечек в зоне установки фильтра при работающем моторе.

Удаление воздуха из системы после замены (прокачка)

Воздушные пробки в топливной системе дизеля нарушают работу насоса высокого давления и форсунок, приводя к трудному запуску, неустойчивой работе или полной остановке двигателя. Прокачка обязательна после замены фильтра, так как при этом неизбежно попадание воздуха в магистрали.

Процедура вытеснения воздуха зависит от конструкции системы (механический ТНВД или Common Rail), но общий принцип заключается в принудительном заполнении топливом контуров до форсунок. Для работы потребуются чистая ветошь, ёмкость для слива топлива и, в некоторых случаях, ключи для ослабления соединений.

Порядок действий для систем с механическим ТНВД

Заполните фильтр топливом перед установкой (если корпус прозрачный – до видимого уровня).
Откройте сливную пробку/топливопровод на ТНВД (часто помечен как "воздушный клапан").
Качайте ручной подкачивающий насос (грушу) на топливном фильтре до выхода топлива без пузырьков из открытого соединения.
Затяните пробку/штуцер при появлении чистого солярки.
Проверните стартером двигатель 10-15 секунд (без запуска). Повторите пункты 2-4 при необходимости.

Для систем Common Rail:

Используйте штатный топливоподкачивающий насос (включите зажигание на 10-15 секунд без запуска двигателя – насос автоматически прокачает систему). Повторите 3-5 раз.
При отсутствии автоматической прокачки ослабьте контрольную гайку на рампе Common Rail и включите подкачку до выхода топлива без воздуха.

Важные нюансы: Не допускайте попадания грязи при ослаблении соединений. Используйте только подкачивающий насос или штатную электронику – попытки запуска двигателя с воздухом в системе повреждают ТНВД. Если прокачка не удаётся после 3-4 попыток – проверьте герметичность соединений и целостность трубок.

Критерии выбора фильтра: сепаратор и тонкость очистки

Сепаратор воды – критически важный компонент дизельного топливного фильтра. Он отвечает за удаление конденсата и свободной жидкости из горючего, предотвращая коррозию элементов топливной аппаратуры и бактериальное размножение. Качественный сепаратор использует принцип центрифугирования или коалесценции для агрегации мельчайших капель воды в крупные фракции, которые затем стекают в отстойник для ручного или автоматического слива.

Эффективность сепаратора оценивается по скорости и объёму отделяемой воды при заданном потоке топлива. Многослойные фильтрующие модули с гидрофобными мембранами обеспечивают максимальную защиту. Обязательно наличие индикатора заполнения отстойника или клапана для периодического дренажа – игнорирование этих элементов ведёт к попаданию воды в насос высокого давления и форсунки.

Тонкость очистки

Данный параметр определяет минимальный размер твёрдых частиц, задерживаемых фильтром. Измеряется в микронах (μm) и указывается по международному стандарту ISO 4548-12. Для дизельных систем требуется многоступенчатая очистка:

Предварительная ступень (грубая очистка): задерживает частицы 25-100 μm. Защищает топливоподкачивающий насос от крупных абразивных включений.
Основная ступень (тонкая очистка): фильтрация на уровне 2-10 μm. Блокирует микроскопические примеси, опасные для прецизионных пар ТНВД и форсунок Common Rail.

Тип двигателя	Рекомендуемая тонкость очистки
Модели до Euro 3	10-15 μm
Euro 4/Euro 5 (насос-форсунки)	5-7 μm
Common Rail (Euro 6 и новее)	3-5 μm

Важно: Слишком высокая тонкость (менее 2 μm) без учёта пропускной способности вызывает рост сопротивления и «голодание» двигателя. Фильтр должен сочетать минимальный размер улавливаемых частиц с достаточной грязеёмкостью и производительностью, указанной в спецификациях производителя авто.

Риски эксплуатации с изношенным топливным фильтром: ремонт форсунок

Изношенный топливный фильтр теряет способность задерживать твердые частицы, воду и смолистые отложения из дизельного топлива. Эти загрязнения беспрепятственно проникают в систему впрыска, концентрируясь в наиболее точных компонентах – топливных форсунках.

Абразивное воздействие механических примесей вызывает эрозию прецизионных поверхностей распылителей и игл форсунок. Вода провоцирует коррозию внутренних каналов, а смолы образуют лаковые отложения на сопловых отверстиях. Это нарушает геометрию факела распыла и герметичность запорных игл.

Последствия для форсунок и двигателя

Неравномерное распыление – нарушение формы топливного факела
Подтекание топлива после остановки двигателя из-за потери герметичности
Ускоренный износ плунжерных пар ТНВД от абразивных частиц
Повышенная дымность выхлопа и нагар на поршнях

Эксплуатация с поврежденными форсунками требует комплексного ремонта: демонтаж, ультразвуковая очистка, замена распылителей и уплотнений, регулировка давления впрыска. Стоимость восстановления одной форсунки достигает 20-40% цены новой, а при критическом износе необходим полный комплект.

Симптом неисправности	Вероятная причина повреждения	Стоимость ремонта*
Трудный запуск, троение	Залипание иглы распылителя	15-30% от новой
Черный дым под нагрузкой	Деформация факела распыла	20-35% от новой
Стук в цилиндрах	Нарушение герметичности	25-40% от новой

*Относительно стоимости новой форсунки для типовых дизельных систем Common Rail. Требует обязательной последующей калибровки на стенде.
