Топливный фильтр Лады Гранты - устройство, замена, фотографии

Статья обновлена: 18.08.2025

Топливный фильтр – критически важный элемент системы питания любого автомобиля, включая Ладу Гранту. Его главная задача – очистка горючего от механических примесей, воды и смолистых отложений, поступающих из бака.

Своевременная замена изношенного фильтра защищает топливный насос, форсунки и двигатель от повреждений, обеспечивает стабильную работу мотора и оптимальный расход топлива. В этой статье рассмотрим конструкцию фильтра для Гранты, его расположение, признаки износа и подробную инструкцию по замене с фотографиями.

Конструкция и принцип работы фильтра на Гранте

Топливный фильтр Лады Гранты представляет собой неразборный цилиндрический модуль из металла или прочного пластика, интегрированный в магистраль между бензобаком и двигателем. Внутри корпуса размещен фильтрующий элемент из специальной пористой бумаги или синтетического волокна, сложенного «звездой» для увеличения площади фильтрации. Конструктивно предусмотрены два штуцера: входной (со стороны топливного бака) и выходной (направленный к топливной рампе), оснащенные быстросъемными пластиковыми фиксаторами.

Принцип работы основан на механической фильтрации топлива под давлением, создаваемым электронасосом в баке. Горючее поступает через входной патрубок, проходит через микропоры фильтрующего материала, где задерживаются твердые частицы (ржавчина, песок, продукты износа) размером свыше 5-10 микрон, а также частично отделяется вода. Очищенное топливо направляется через выходной штуцер в топливную рампу двигателя, предотвращая загрязнение форсунок и регулятора давления.

Ключевые особенности

• Многослойный фильтрующий элемент включает глубинный и поверхностный слои для улавливания частиц разной фракции
• Антидренажный клапан в выходном штуцере сохраняет давление в системе после остановки двигателя
• Стрелки на корпусе указывают направление потока топлива для правильного монтажа

Типы фильтров: карбюраторный vs инжекторный

Топливные фильтры для карбюраторных и инжекторных систем Лады Гранты принципиально отличаются конструкцией и требованиями к фильтрации. Карбюраторные версии используют простые механические фильтры, рассчитанные на низкое давление в топливной магистрали (обычно до 0.3-0.5 Бар). Инжекторные же системы требуют фильтров, способных выдерживать высокое давление (3-5 Бар) и обеспечивать сверхтонкую очистку топлива.

Ключевое различие – степень фильтрации: для карбюраторов достаточно задержки частиц 15-20 микрон, тогда как инжекторные форсунки критичны к загрязнениям и требуют очистки до 5-10 микрон. Несоблюдение этих параметров в инжекторных системах ведет к засору распылителей, нарушению смесеобразования и падению мощности двигателя.

Сравнительные характеристики

Параметр	Карбюраторный фильтр	Инжекторный фильтр
Рабочее давление	До 0.5 Бар	3-6 Бар
Точность фильтрации	15-20 мкм	5-10 мкм
Тип корпуса	Разборный (металл/стекло)	Неразборный (металл/пластик)
Расположение	В моторном отсеке	Под днищем/в баке

Особенности инжекторных фильтров:

• Многослойная структура фильтрующего элемента (бумага, синтетика)
• Наличие защитного клапана против гидроудара
• Обязательное соответствие давлению топливной рампы
• Герметичный корпус с антикоррозийным покрытием

Важно: Для Лады Гранты с инжектором 8- или 16-клапанов применяются только специализированные фильтры высокого давления. Установка карбюраторного аналога вызовет нарушение работы системы впрыска и потенциально повредит топливный насос.

Расположение фильтра в топливной магистрали

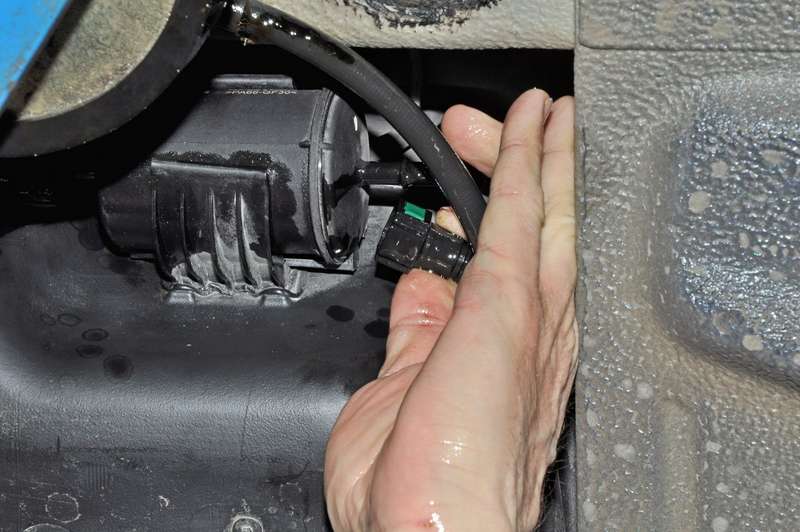

На автомобилях Лада Гранта топливный фильтр тонкой очистки расположен в топливной магистрали под днищем кузова, в задней части автомобиля. Его местонахождение выбрано для удобства доступа и защиты от дорожных воздействий.

Конкретно, элемент установлен под задним сиденьем пассажира, ближе к левой стороне автомобиля (по ходу движения). Фильтр вмонтирован в топливную трубку между топливным баком и модулем топливного насоса в моторном отсеке.

Особенности расположения и крепления

• Защита: Фильтр закрыт дополнительной металлической защитной пластиной, прикрученной к кузову. Эта пластина предохраняет корпус фильтра от ударов камнями, льдом или другим дорожным мусором.
• Направление потока: На корпусе фильтра нанесена стрелка. Она указывает правильное направление установки фильтра в магистраль: от топливного бака к двигателю (в сторону моторного отсека). Нарушение направления приведет к некорректной работе топливной системы.
• Крепление: Фильтр фиксируется в специальном кронштейне или пластиковой клипсе, прикрепленной к кузову, что предотвращает его вибрацию и повреждение.
• Топливопроводы: К фильтру подходят два топливных шланга: один от бака (вход), другой к двигателю (выход). Соединения обычно выполнены с помощью быстросъемных пластиковых фиксаторов (клипс).

Причины загрязнения топливного фильтра

Основным фактором загрязнения является низкое качество топлива на российских АЗС. Бензин содержит механические примеси (песок, пыль), воду, смолистые отложения и парафины, которые постепенно накапливаются в фильтрующем элементе.

Коррозия металлических деталей топливной системы также вносит существенный вклад. Частицы ржавчины из бака, топливных трубок или магистралей смешиваются с горючим и задерживаются фильтром, сокращая его ресурс.

• Износ топливного бака - микротрещины и повреждения уплотнений пропускают грязь и влагу
• Деградация резиновых компонентов - разрушение шлангов, прокладок и уплотнителей с образованием взвеси
• Заправка в неблагоприятных условиях - попадание осадков, пыли или мусора через горловину бака
• Конденсат влаги - перепады температур вызывают образование воды в топливной системе
• Биологическое загрязнение - развитие бактерий и грибков в дизельном топливе (для модификаций с дизельным двигателем)

Симптомы засорения: потеря мощности двигателя

Основным признаком забитого топливного фильтра на Ладе Гранте является заметное снижение мощности силового агрегата. Двигатель начинает "задыхаться" при попытке резко ускориться, особенно при движении в гору или с полной загрузкой автомобиля.

Топливная система не способна обеспечить необходимый объем горючего для формирования правильной топливовоздушной смеси. Это происходит из-за критического снижения пропускной способности фильтрующего элемента, который перестает справляться с потоком загрязнений.

Характерные проявления проблемы

Помимо общей "вялости" мотора, засорение проявляется специфическими симптомами:

• Провалы при нажатии педали газа - автомобиль дергается вместо плавного разгона
• Неустойчивая работа на холостых оборотах - стрелка тахометра хаотично колеблется
• Затрудненный запуск двигателя - стартер долго крутит прежде чем мотор схватится
• Самопроизвольная остановка на ходу - особенно заметна при переключении передач

Особенно критично проявляется потеря тяги в следующих ситуациях:

1. Обгон на трассе с резким ускорением
2. Движение с включенным кондиционером
3. Перевозка пассажиров или тяжелого груза
4. Езда в высокогорной местности

Степень засорения	Влияние на мощность	Дополнительные симптомы
Начальная	Потеря 10-15% мощности	Легкие рывки при разгоне
Средняя	Снижение мощности до 30%	Плавание оборотов ХХ, увеличение расхода топлива
Критическая	Мощность падает на 50% и более	Глохнет при нагрузке, детонация, ошибка P0171

Важно! Игнорирование этих признаков приводит к повышенной нагрузке на топливный насос и сокращению его ресурса. Полное засорение фильтра может вызвать аварийную остановку двигателя во время движения.

Симптомы: рывки при разгоне и движении

Рывки и провалы при наборе скорости – один из ключевых признаков забитого топливного фильтра на Ладе Гранта. Они возникают из-за нарушения подачи горючего: мотор не получает необходимый объем топлива в момент повышенной нагрузки.

При сильном загрязнении фильтрующего элемента проблема проявляется не только при резком ускорении, но и во время движения с постоянной скоростью, особенно при подъеме в гору или перевозке груза. Автомобиль дергается, теряет приемистость, а обороты могут хаотично колебаться.

Характерные особенности рывков из-за фильтра

• Усиление при нагрузке: Рывки особенно заметны при обгоне, старте со светофора или попытке резко ускориться.
• Связь с топливным насосом: Может сопровождаться громким гудением бензонасоса, работающего с повышенной нагрузкой.
• Нестабильность на малых оборотах: Двигатель "троит" при холостом ходе или плавном движении на низких оборотах.

Условия движения	Проявление неисправности
Резкое нажатие педали газа	Глубокий провал, серия рывков, потеря динамики
Движение в гору	Постоянные подергивания, отсутствие тяги
Скорость 60-90 км/ч	Периодические "подергивания" без изменения положения педали

Важно: Если игнорировать симптомы, проблема усугубится – появятся затрудненный запуск двигателя и полная остановка мотора под нагрузкой из-за критической нехватки топлива.

Симптомы: затрудненный запуск двигателя

Забитый топливный фильтр на Ладе Гранте создает препятствие для подачи необходимого объема горючего в двигатель. Особенно заметно это проявляется при попытке запуска холодного мотора, когда топливной системе требуется повышенное давление.

Водитель сталкивается с длительной работой стартера без результата – двигатель либо не заводится вовсе, либо запускается только после нескольких попыток. В тяжелых случаях может наблюдаться кратковременная работа мотора с последующей остановкой из-за недостатка топлива.

Характерные признаки

• Увеличенное время прокрутки стартера (более 3-5 секунд)
• Неустойчивая работа двигателя сразу после запуска («троение»)
• Необходимость повторного включения зажигания для успешного пуска
• Ухудшение запуска при низких температурах воздуха

Стадия засорения	Проявление при запуске
Начальная	Незначительное увеличение времени прокрутки
Средняя	Запуск после 2-3 попыток, плавающие обороты
Критическая	Полный отказ пуска или остановка через 2-3 секунды

Проблема часто сопровождается падением мощности при движении и рывками на подъеме. Диагностику следует начинать с проверки давления в топливной рампе, но в 80% случаев причиной становится именно засоренный фильтр.

Симптомы: повышенный расход топлива

Загрязнённый топливный фильтр на Ладе Гранта напрямую влияет на расход горючего. Из-за забитых пор фильтрующего элемента двигатель не получает необходимый объём топлива под штатным давлением.

Электронный блок управления (ЭБУ) компенсирует недостаток топлива путём увеличения времени впрыска форсунок и коррекции состава топливно-воздушной смеси. Это приводит к перерасходу горючего при сохранении стандартных режимов работы мотора.

Характерные признаки проблемы

• Увеличение среднего расхода на 1-3 л/100 км по сравнению с нормативными показателями
• Нестабильные показания бортового компьютера при равных условиях движения
• Заметный рост затрат на заправках при сохранении привычного стиля вождения

Важно: повышенный расход часто сопровождается другими симптомами:

Сопутствующий признак	Причина
Провалы при разгоне	Недостаточная подача топлива при резком нажатии педали газа
Дёргание на малых оборотах	Нарушение стабильности топливного потока
Затруднённый пуск двигателя	Снижение давления в топливной рампе

Проверку фильтра рекомендуется выполнять при первых признаках роста расхода, так как длительная эксплуатация с засорённым элементом вызывает повышенную нагрузку на топливный насос и сокращает его ресурс.

Периодичность замены по регламенту производителя

Официальное руководство по эксплуатации Lada Granta устанавливает строгие интервалы замены топливного фильтра. Производитель указывает необходимость проведения этой процедуры каждые 30 000 километров пробега автомобиля независимо от типа двигателя (8 или 16 клапанов). Данный норматив актуален для всех модификаций, включая седан, лифтбек и универсал.

Этот интервал является максимальным и рассчитан на эксплуатацию с использованием качественного топлива. При возникновении симптомов засорения фильтра (затрудненный пуск двигателя, потеря мощности, рывки при разгоне) замена требуется внепланово, даже если регламентный пробег не достигнут. Игнорирование сроков обслуживания приводит к снижению давления в топливной рампе и повышенной нагрузке на бензонасос.

Факторы, влияющие на реальную периодичность

• Качество топлива (особенно критично при заправках на малоизвестных АЗС)
• Условия эксплуатации (пыльные дороги, частые поездки по бездорожью)
• Состояние топливного бака (наличие коррозии или загрязнений)
• Стиль вождения (частые поездки на короткие дистанции)

Параметр	Рекомендуемое значение
Основной интервал	30 000 км
Экстремальные условия*	15 000-20 000 км
При использовании газа (ГБО)	Сократить на 30%

*Под экстремальными условиями понимается: постоянная езда в условиях высокой запыленности, очень низких температур (-25°C и ниже), регулярное использование некачественного топлива.

Факторы, сокращающие ресурс фильтра

Основной враг топливного фильтра Лады Гранты – низкое качество горючего. Частицы ржавчины, песок, смолистые отложения и другие примеси в бензине интенсивно забивают фильтрующий элемент, резко снижая его пропускную способность. Использование некондиционного топлива ускоряет загрязнение в разы по сравнению с рекомендованными стандартами.

Постоянная езда с почти пустым баком провоцирует попадание донного осадка в топливную магистраль. Накопившиеся на стенках резервуара загрязнения активно втягиваются насосом при низком уровне горючего, создавая дополнительную нагрузку на фильтр. Регулярная заправка "в свет" ускоряет этот процесс.

Дополнительные негативные воздействия

• Агрессивная среда: Содержание серы и агрессивных присадок в топливе разрушает фильтрующий материал.
• Механические повреждения: Вибрации, удары о дорожные препятствия деформируют корпус и нарушают герметичность.
• Коррозия: Попадание влаги на металлические элементы конструкции (особенно в солевой среде зимой).
• Эксплуатация в экстремальных условиях: Постоянные поездки по грунтовым дорогам повышают вибрационную нагрузку.

Фактор	Последствие для фильтра
Длительный простой автомобиля	Образование конденсата и окисление отложений в баке
Износ топливного насоса	Попадание металлической стружки в систему
Нарушение герметичности топливной системы	Проникновение пыли и абразивных частиц извне

Выбор нового фильтра: ключевые параметры

Правильный подбор топливного фильтра напрямую влияет на стабильность работы двигателя Лады Гранты и ресурс топливной системы. Несоответствующий элемент может вызвать перебои в подаче топлива, снижение мощности или повреждение форсунок.

Основные критерии выбора включают совместимость с моделью, конструктивные особенности и качество исполнения. Игнорирование этих параметров ведет к риску преждевременного выхода детали из строя.

Параметр	Критичные характеристики
Совместимость	Обязательное соответствие двигателю (8- или 16-клапанный) и году выпуска авто. Оригинальный артикул: 21900-1117010-00
Тип корпуса	Металлический корпус (повышенная прочность) или пластиковый (легче диагностировать засор)
Фильтрующий элемент	Синтетические волокна или спеченная бумага с пропиткой. Тонкость отсева: 5-10 микрон
Рабочее давление	Не менее 5-7 бар для инжекторных систем. Указано в технической документации
Патрубки	Диаметр 8 мм, тип соединения - quick-connect (быстросъемные фиксаторы)

Рекомендуемые производители топливных фильтров для Лады Гранты

Выбор качественного топливного фильтра критически важен для защиты двигателя от загрязнений и стабильной работы топливной системы. Низкокачественные аналоги могут преждевременно выходить из строя или недостаточно эффективно очищать горючее.

Среди проверенных производителей, чья продукция соответствует спецификациям Лады Гранты и имеет положительные отзывы владельцев, выделяются следующие бренды:

• Bosch (Германия) - эталон надёжности и точной фильтрации
• Mann-Filter (Германия) - высокая грязеёмкость и стабильное качество
• Big Filter (Россия) - оптимальное сочетание цены и эффективности, часто поставляется на конвейер
• SCT (Германия) - строгий контроль качества и адаптированные решения
• UFI (Италия) - инновационные материалы и точное соответствие оригиналу

Необходимые инструменты для самостоятельной замены

Перед началом работ по замене топливного фильтра на Ладе Гранта важно заранее подготовить весь требуемый инструмент и расходные материалы. Отсутствие нужного ключа или ветоши может существенно затянуть процесс.

Убедитесь, что все инструменты находятся в исправном состоянии, а новый фильтр соответствует оригинальным параметрам вашей модели двигателя. Работы выполняются при холодном двигателе в хорошо проветриваемом помещении.

• Ключ торцовый на "17" (или головка с воротком) - для откручивания крепления фильтра
• Плоская отвёртка - для снятия защитных хомутов топливопроводов
• Пассатижи - для фиксации пластиковых фиксаторов
• Чистая ветошь - для впитывания пролившегося топлива
• Защитные очки и перчатки - обязательная защита от бензина
• Новый топливный фильтр (оригинальный или аналог, например Bosch 1 457 429 507)

Требуемые расходные материалы

Для замены топливного фильтра на Ладе Гранта потребуется минимальный набор расходников, но их выбор зависит от типа двигателя и года выпуска автомобиля. Основное внимание уделите совместимости фильтра с конкретной модификацией топливной системы.

Приобретайте только сертифицированные комплектующие, избегая дешевых аналогов неизвестного происхождения. Качественный фильтр предотвратит попадание примесей в форсунки и продлит ресурс топливного насоса.

Основные материалы

• Топливный фильтр – новый, соответствующий модели двигателя: (пример: 21900-1136010-00 для 8-клапанных моторов, 11180-1136010-00 для 16-клапанных)
• Уплотнительные кольца – 2 шт. (для штуцеров фильтра, часто идут в комплекте с фильтром)

Дополнительные расходники

Топливные хомуты	2-4 шт. (нейлоновые или металлические винтовые для замены старых одноразовых)
Чистая ветошь	Для впитывания пролившегося бензина
WD-40 или аналоги	При затрудненном откручивании соединений

1. Важно: Объем топлива в баке не должен превышать 1/4 перед заменой для снижения давления в системе.
2. Рекомендуется: Заменять фильтр каждые 30 000 км или при симптомах засора (рывки при разгоне, падение мощности).

Меры безопасности при работе с топливом

Топливо является легковоспламеняющейся жидкостью, пары которой могут воспламениться от искры, открытого огня или горячих поверхностей. Несоблюдение правил безопасности при работе с топливной системой создает угрозу пожара, взрыва и серьезных ожогов.

Дополнительную опасность представляет токсичность паров бензина при вдыхании и риск раздражения кожи при прямом контакте. Работы требуют предельной осторожности и обязательного использования средств индивидуальной защиты.

Ключевые требования безопасности

• Исключите источники возгорания: Запрещено курить, использовать открытый огонь, электроинструменты, способные вызвать искру, вблизи зоны работ.
• Обеспечьте вентиляцию: Работайте только на открытом воздухе или в помещении с мощной принудительной вентиляцией для отвода паров топлива.
• Используйте средства защиты: Обязательно наденьте химически стойкие перчатки (нитриловые) и защитные очки. Рекомендуется спецодежда из несинтетических материалов.
• Снизьте давление в системе: Перед отсоединением топливных магистралей сбросьте давление, вынув реле бензонасоса и запустив двигатель до его остановки.
• Подготовьте емкости и ветошь: Имейте под рукой металлическую или пластиковую емкость для слива топлива из фильтра и достаточное количество чистой ветоши для немедленной уборки проливов.
• Держите огнетушитель рядом: В зоне доступности должен находиться исправный огнетушитель класса B (для горючих жидкостей).
• Избегайте контакта с кожей и глазами: При попадании топлива немедленно промойте большим количеством воды. При вдыхании паров - выйдите на свежий воздух.
• Утилизируйте отходы правильно: Загрязненную ветошь и старый фильтр храните в закрытой металлической таре и сдайте в спецпункт утилизации.

Снижение давления в топливной системе

Основной причиной падения давления в топливной системе Лады Гранты часто становится засорение топливного фильтра. По мере накопления отложений и грязи фильтрующий элемент создаёт повышенное сопротивление потоку горючего. Это препятствует свободной циркуляции топлива от бака к двигателю, снижая рабочее давление в рампе форсунок ниже требуемых 3.8-4.0 бар.

Помимо загрязнённого фильтра, к снижению давления приводят неисправности топливного насоса (износ, забитая сетка-стаканчик), деформация или заломы топливопроводов, утечки в соединениях магистрали или регуляторе давления. Воздух, подсасываемый через неплотности, также нарушает стабильность подачи топлива и пагубно влияет на напор в системе.

Последствия и диагностика

Недостаточное давление проявляется характерными симптомами:

• Затруднённый запуск двигателя, особенно "на горячую"
• Потеря мощности и приёмистости при разгоне
• Провалы, дёргания или самопроизвольная остановка мотора
• Неустойчивые холостые обороты (плавание стрелки тахометра)

Для проверки давления потребуется манометр с переходником под штуцер рампы (расположен возле корпуса воздушного фильтра). Замеры проводят в 3 этапа:

1. При включении зажигания (до старта двигателя) - фиксируется давление нагнетания насоса
2. На холостом ходу - сравнивается с номиналом (3.8-4.0 бар)
3. После остановки мотора - оценивается скорость падения (утечка)

Показание манометра (бар)	Вероятная причина
Менее 3.5 на всех режимах	Засор фильтра, слабый насос, забитая сетка
Резкое падение после остановки	Негерметичность регулятора или форсунок
Скачки давления при нагрузке	Засорение топливных магистралей

При подтверждении засора фильтра требуется его немедленная замена. Эксплуатация с низким давлением вызывает переобеднение смеси, перегрев двигателя и ускоренный износ цилиндропоршневой группы. Игнорирование проблемы может привести к выходу из строя топливного насоса из-за постоянной работы под повышенной нагрузкой.

Подготовка рабочего пространства

Обеспечьте безопасные условия: работайте в хорошо проветриваемом помещении или на открытом воздухе вдали от источников открытого огня. Обязательно используйте защитные очки и перчатки, так как придется контактировать с остатками топлива.

Автомобиль должен быть надежно зафиксирован. Установите его на ровную поверхность, затяните ручной тормоз, а под колеса дополнительно подложите противооткатные упоры. Для доступа к фильтру потребуется смотровая яма, эстакада или подъемник.

Необходимые инструменты и материалы

• Новый топливный фильтр для Лады Гранты
• Набор рожковых ключей (основные размеры: 10 мм, 17 мм, 19 мм)
• Плоская отвертка
• Торцевые головки с трещоткой
• Чистая ветошь или бумажные полотенца
• Емкость для слива остатков топлива (0.5-1 литр)

Дополнительные меры предосторожности:

1. Снизьте давление в топливной системе: вытащите предохранитель топливного насоса и запустите двигатель до полной остановки
2. Отсоедините минусовую клемму аккумулятора
3. Приготовьте огнетушитель в зоне видимости

Нахождение топливного фильтра под днищем

Топливный фильтр на Ладе Гранте с инжекторным двигателем расположен под днищем автомобиля в задней части. Он монтирован на линии топливопровода между бензобаком и моторным отсеком. Для доступа требуется поднять машину на подъемнике/эстакаде или использовать смотровую яму.

Элемент закреплен на кузовном кронштейне в зоне задней балки, ближе к левому лонжерону. Фильтр ориентирован вдоль направления движения, параллельно карданному валу. Видимые признаки: металлический цилиндр с двумя топливными шлангами и пластиковым фиксатором.

Идентификация и особенности

• Внешний вид: Алюминиевый корпус цилиндрической формы длиной 10-12 см, диаметром 5-6 см
• Крепление: Стальной хомут с болтовым соединением (ключ на 10 мм)
• Маркировка: Стрелка на корпусе указывает направление потока топлива (к двигателю)
• Соседние элементы: Топливные трубки (пластик/металл), тормозные магистрали, задняя подвеска

При визуальном осмотре обратите внимание на защитную металлическую пластину (при наличии), которая может частично закрывать фильтр от дорожных воздействий. Ключевые ориентиры для поиска – задние колеса и топливный бак: элемент расположен на 30-40 см перед осью задних колес.

Фиксация положения пластиковых креплений

После снятия старого фильтра и подготовки нового, совместите пластиковые кронштейны на корпусе фильтра с посадочными гнездами на кузове автомобиля. Убедитесь, что фиксаторы на кронштейнах направлены в сторону защелкивания, а резиновые демпферы плотно прилегают к металлической основе. Не перекручивайте магистрали при установке, чтобы избежать напряжения в трубках.

Нажмите на корпус фильтра по направлению к кузову до характерного щелчка. Проверьте надежность фиксации, потянув фильтр на себя – правильная установка исключает люфт и вибрации. Контролируйте положение фиксаторов визуально: они должны полностью зайти за края монтажной платформы.

Последовательность закрепления

1. Совместите нижний выступ кронштейна фильтра с пазом на кузове
2. Наклоните верхнюю часть фильтра к кузову под углом 25-30°
3. Надавите на корпус до щелчка верхнего фиксатора
4. Проверьте срабатывание боковых защелок по звуку

Важно: При отсутствии щелчка демонтируйте фильтр и повторите установку – недозащелкнутые крепления могут вызвать отсоединение во время движения.

Элемент крепления	Признак правильной фиксации
Центральный замок	Плоскость корпуса параллельна кузову
Боковые защелки	Отсутствие видимой щели у основания

Ослабление хомутов крепления шлангов

Для отсоединения топливных шлангов от фильтра предварительно ослабьте крепёжные хомуты. На Ладе Гранте используются два типа креплений: червячные металлические хомуты с винтом либо пластиковые фиксаторы одноразового типа. Определите тип установленных элементов перед началом работ.

При червячных хомутах используйте крестовую отвёртку или торцевой ключ (чаще 7 мм), вращая винт против часовой стрелки до ослабления затяжки. Для пластиковых фиксаторов отожмите специальные усики пассатижами и сдвиньте хомут вдоль шланга. Избегайте чрезмерных усилий, чтобы не повредить топливные магистрали.

Порядок действий

1. Очистите зону вокруг хомутов от загрязнений ветошью
2. Зафиксируйте корпус фильтра рукой для предотвращения прокручивания
3. Ослабляйте хомут входного шланга (от бензобака) первым
4. Затем ослабьте хомут выходного шланга (к двигателю)

Тип хомута	Инструмент	Особенности
Червячный металлический	Отвёртка/ключ 7мм	Многоразовый, требует контроля затяжки
Пластиковый фиксатор	Пассатижи	Часто требует замены при демонтаже

После ослабления аккуратно снимите шланги с патрубков фильтра, предварительно подготовив ёмкость для слива остатков топлива. При замене пластиковых хомутов используйте только оригинальные аналоги во избежание протечек. Убедитесь, что резиновые уплотнители шлангов не имеют трещин или деформаций.

Отсоединение впускного топливного шланга

Перед началом работ подготовьте ветошь для впитывания топлива и наденьте защитные очки. Убедитесь, что давление в топливной системе сброшено – для этого после выключения зажигания запустите двигатель и дайте ему поработать до самостоятельной остановки. Пережмите специальными пластиковыми хомутами топливные магистрали для минимизации утечек.

Впускной шланг (маркирован стрелкой «IN» на корпусе фильтра) крепится пластиковым быстросъёмным фиксатором. Найдите на фиксаторе два боковых усика-защёлки, которые необходимо одновременно утопить внутрь. Используйте пальцы или узкогубцы, избегая чрезмерного усилия во избежание поломки пластика.

1. Зафиксируйте корпус фильтра одной рукой
2. Сожмите боковые усики фиксатора до щелчка
3. Потяните шланг вдоль оси штуцера без перекручивания
4. При затруднённом снятии аккуратно проверните шланг на 10-15°

После демонтажа сразу закройте отверстие шланга чистой пробкой или пальцем для предотвращения загрязнения системы. Осмотрите уплотнительные кольца на штуцере – при наличии трещин или деформации требуется замена. Категорически запрещено использовать острые инструменты для поддевания фиксатора!

Отсоединение выпускного топливного шланга

Перед началом работ подготовьте ветошь для впитывания бензина и защитные очки. Снизьте давление в топливной системе через специальный клапан на топливной рампе либо отсоедините топливный модуль и запустите двигатель до самостоятельной остановки. Осмотрите пластиковый фиксатор штуцера фильтра: нажмите пальцами на два выступающих лепестка по бокам фиксатора до характерного щелчка.

Удерживая лепестки в нажатом положении, аккуратно потяните шланг вдоль оси штуцера. Не допускайте перекоса или бокового усилия – это повредит уплотнительные кольца. При закисании штуцера сбрызните соединение WD-40, выждите 5 минут. Если топливо подтекает – немедленно закройте отверстие чистой пробкой или ветошью.

Ключевые этапы

1. Отожмите боковые лепестки фиксатора до упора
2. Потяните шланг строго перпендикулярно корпусу фильтра
3. Контролируйте положение уплотнительных колец – они должны остаться в шланге

Ошибка	Последствие
Перекос шланга при снятии	Деформация штуцера фильтра
Использование отвертки вместо рук	Поломка фиксатора
Игнорирование остаточного давления	Выброс бензина в лицо

После демонтажа немедленно закройте отверстие в шланге пластиковой заглушкой или чистой ветошью. Проверьте целостность уплотнительных колец – при трещинах или деформации замените их новыми из ремкомплекта.

Демонтаж старого фильтра с креплений

Осторожно снимите пластиковый защитный кожух с корпуса фильтра, отогнув фиксирующие защелки пальцами или тонкой отверткой. Осмотрите металлическое хомутное крепление, удерживающее фильтр на кузовной скобе – оно имеет стяжной болт с гайкой под ключ на 10 мм.

Удерживая гайку гаечным ключом, полностью выкрутите крепежный болт против часовой стрелки. Разведите концы хомута в стороны, освобождая фильтр из посадочного места. Не допускайте падения болта в подкапотное пространство.

Порядок отсоединения шлангов

1. Зафиксируйте корпус фильтра рукой, чтобы избежать резких смещений.
2. Нажмите на серые пластиковые фиксаторы быстросъемных колодок топливопроводов (по одному с каждой стороны корпуса).
3. Потяните металлические защелки фиксаторов вверх до характерного щелчка.
4. Плотно обхватите штуцер шланга и резким осевым движением на себя отсоедините его от фильтра.
5. Повторите операцию для второго шланга.

Важно: При отсоединении возможно незначительное подтекание бензина – заранее подготовьте ветошь для впитывания. Избегайте перегибов или резких изломов топливных магистралей.

Элемент	Тип крепежа	Инструмент
Защитный кожух	Пластиковые защелки	Руки/отвертка
Металлический хомут	Болт с гайкой	Ключ на 10 мм
Топливные шланги	Быстросъемные фиксаторы	Руки

Особенности снятия пластиковых фиксаторов

Пластиковые фиксаторы топливных трубок на Ладе Гранта требуют аккуратности при демонтаже из-за хрупкости материала. Применение грубой силы или неподходящих инструментов гарантированно приведёт к поломке защёлки, что потребует замены фитинга или всей магистрали.

Для корректного отсоединения необходимо точно определить тип установленного фиксатора: распространены системы с боковыми лепестками (требуют одновременного сжатия) и кольцевыми прижимами (надавливаются по окружности). Ошибка в методе воздействия увеличивает риск повреждения.

Порядок демонтажа

1. Очистите фиксатор от грясти щёткой для предотвращения заклинивания.
2. Используйте специальные съёмники для топливных трубок (например, раздвижные клещи с узкими губками). При отсутствии инструмента:
   • Для лепестковых фиксаторов: сожмите боковые усики большим и указательным пальцами до щелчка
   • Для кольцевых: равномерно утопите прижимное кольцо вдоль оси трубки
3. Удерживая фиксатор в отжатом положении, потяните топливную трубку строго вдоль оси штуцера фильтра без перекоса.
4. При сопротивлении проверьте полное отжатие защёлки – недожатые элементы блокируют отсоединение.

Тип фиксатора	Точка приложения усилия	Риски при ошибке
С боковыми лепестками	Боковые выступы	Отламывание лепестков
Кольцевой прижим	Внешний обод кольца	Деформация фиксатора, трещины

Определение направления потока на новом топливном фильтре

Правильное направление потока топлива через фильтр критически важно для работы двигателя. Фильтр спроектирован так, чтобы задерживать загрязнения при определенном направлении движения топлива. Установка фильтра "задом наперёд" значительно снизит его эффективность, приведет к быстрому засорению и может вызвать перебои в работе мотора из-за недостатка топлива.

Все современные топливные фильтры для Лады Гранты имеют четкую маркировку, указывающую правильное направление потока топлива. Производители наносят эту информацию непосредственно на корпус фильтра, чтобы исключить ошибки при установке. Ваша задача – найти эту маркировку и сориентировать фильтр соответствующим образом перед монтажом.

Как найти маркировку направления потока

На корпусе нового топливного фильтра ищите один из следующих вариантов обозначения:

• Стрелка: Наиболее распространенный и понятный знак. Четкая, выпуклая или нарисованная стрелка на корпусе фильтра всегда указывает направление потока топлива от топливного бака к двигателю. Устанавливайте фильтр так, чтобы стрелка была направлена в сторону двигателя (к моторному отсеку).
• Надписи "IN" и "OUT": Рядом с патрубками или на корпусе могут быть нанесены буквенные обозначения:
  • "IN" (Вход): К этому патрубку должен подключаться шланг, идущий ОТ топливного бака.
  • "OUT" (Выход): К этому патрубку должен подключаться шланг, идущий К топливной рампе двигателя.

Если визуальная маркировка вызывает сомнения (например, стерлась или плохо читаема), всегда можно свериться с упаковкой нового фильтра или инструкцией к нему. Никогда не устанавливайте фильтр, если не можете четко определить направление потока!

Маркировка на фильтре	Что означает	Куда подключать
Стрелка (→)	Направление потока топлива	Острие стрелки - к двигателю
"IN"	Вход (Inlet)	Шланг ОТ бака
"OUT"	Выход (Outlet)	Шланг К двигателю (топливной рампе)

Запомните: Топливо всегда поступает в фильтр из бака и выходит из него по направлению к двигателю. Перед окончательной фиксацией хомутов еще раз убедитесь, что маркировка на фильтре соответствует этому правилу. Неправильная установка заблокирует нормальную подачу топлива.

Установка нового фильтра в крепежные скобы

Возьмите новый топливный фильтр, предварительно убедившись в его соответствии модели Лада Гранта. Снимите защитные колпачки с патрубков фильтра и проверьте наличие уплотнительных колец на штуцерах. Ориентируйтесь по стрелке на корпусе, указывающей направление потока топлива (к двигателю).

Подведите фильтр к кронштейну на днище автомобиля, совместив монтажные проушины фильтра с крепежными скобами. Удерживайте корпус так, чтобы топливные штуцеры смотрели в сторону соответствующих магистралей (вход – от бака, выход – к моторному отсеку).

1. Аккуратно вдавите фильтр в крепежные скобы до характерного щелчка
2. Проверьте надежность фиксации – попробуйте подвигать фильтр рукой. Корпус не должен смещаться или прокручиваться
3. Наденьте топливные шланги на штуцеры до упора, защелкните пластиковые фиксаторы
4. Убедитесь, что шланги не перекручены и не контактируют с подвижными элементами подвески

Соединение выпускного шланга с фильтром

Пластиковый выпускной шланг топливопровода подключается к правому штуцеру фильтра тонкой очистки (со стороны топливного бака). Штуцер имеет конусную форму для плотной посадки и фиксируется пластиковым стопорным кольцом бежевого цвета, предотвращающим самопроизвольное отсоединение.

Для корректного монтажа совместите ось шланга со штуцером, затем плотно надавите до характерного щелчка фиксатора. Убедитесь, что кольцо полностью защелкнулось в пазу штуцера – визуально оно должно располагаться строго перпендикулярно оси соединения без перекосов.

Ключевые этапы подключения

• Очистка штуцера – удалите грязь с конусной части перед соединением
• Проверка уплотнения – убедитесь в отсутствии трещин на наконечнике шланга
• Контроль щелчка – фиксирующий хомут должен сработать отчетливо
• Тест натяжения – аккуратно потяните шланг для проверки надежности фиксации

Типичная ошибка	Последствия	Метод предотвращения
Неполная фиксация кольца	Течь топлива при работе двигателя	Повторное нажатие до щелчка + визуальный контроль
Перекос шланга при установке	Деформация уплотнителя, нарушение герметичности	Выравнивание оси перед давлением

После запуска двигателя обязательно проверьте соединение на отсутствие протечек – место стыка должно оставаться сухим даже при повышении давления в топливной рампе. При обнаружении следов бензина немедленно заглушите мотор и произведите повторную фиксацию.

Соединение впускного шланга с фильтром

Правильная установка впускного топливного шланга критична для герметичности системы. Штуцер фильтра и шланг имеют стандартизированный размер под быстросъёмное соединение типа "push-lock".

Надевание выполняется без инструментов: совместите торец шланга со штуцером фильтра и с сильным равномерным нажимом продвиньте его до характерного щелчка фиксатора. Убедитесь, что пластиковый фиксирующий клипс полностью защёлкнулся по окружности штуцера.

Контроль качества соединения

После монтажа обязательно проверьте герметичность:

• Включите зажигание для создания давления в системе (насос проработает 2-3 секунды)
• Визуально осмотрите место соединения на предмет подтёков топлива
• Запустите двигатель и повторно проверьте под давлением

Ошибка монтажа	Последствие
Неполная посадка шланга	Течь топлива, запах бензина, опасность возгорания
Повреждение уплотнительного кольца штуцера	Подсос воздуха, неустойчивая работа двигателя
Отсутствие фиксации клипсой	Самопроизвольное отсоединение при вибрации

Важно: Используйте только оригинальные фиксирующие клипсы или сертифицированные аналоги. Деформированные или треснувшие клипсы подлежат замене.

Затяжка хомутов топливных шлангов

После установки нового фильтра и соединения топливных шлангов критически важно правильно затянуть хомуты. Недостаточное усилие приведет к утечке бензина, создавая пожарную опасность и нарушая работу двигателя. Избыточное усилие повредит шланги или деформирует патрубки фильтра.

Используйте только исправные винтовые хомуты (пружинные "червячные" не рекомендуются). Проверьте целостность резьбы и отсутствие коррозии на затяжном механизме перед монтажом. Шланг должен полностью закрывать металлический патрубок фильтра – минимум на 1 см от края.

Правила затяжки

1. Наденьте хомут на шланг до установки на патрубок.
2. Расположите затяжной винт в доступном месте для инструмента.
3. Равномерно затягивайте винт крестовой отверткой до плотного обжима.

Контроль качества:

• Шланг не должен проворачиваться на патрубке при сильном нажатии.
• Резина не должна выдавливаться из-под хомута.
• После запуска двигателя осмотрите соединения на предмет капель топлива.

Ошибка	Последствие
Сдвиг хомута на край патрубка	Срыв шланга при вибрации
Перекос резьбового механизма	Неплотный обжим по окружности
Использование пассатижей вместо отвертки	Срыв резьбы или перетяжка

Повторите проверку соединений через 100-200 км пробега. Если обнаружены следы топлива – немедленно подтяните хомуты или замените поврежденные элементы.

Фиксация фильтра в креплениях

Плотная посадка топливного фильтра в штатные крепления кузова предотвращает вибрацию и повреждение магистралей при движении. Корпус должен полностью утапливаться в металлические скобы до характерного щелчка фиксаторов.

Убедитесь, что резиновые демпферы на кронштейнах не имеют разрывов – они гасят колебания. Направление стрелки на корпусе фильтра обязано совпадать с движением топлива: от бака (входной штуцер) к мотору (выходной штуцер).

Порядок фиксации

1. Заведите корпус фильтра под углом 45° в переднюю скобу
2. Прижмите заднюю часть корпуса до защелкивания в заднем креплении
3. Проверьте отсутствие люфта, потянув фильтр вверх/вниз

Ошибка	Последствие
Перекос корпуса	Трещины штуцеров, утечка бензина
Незащелкнутые фиксаторы	Обрыв топливопроводов на ухабах
Отсутствие демпферов	Дребезжание, повреждение скоб

Важно: после установки запустите двигатель на 2-3 минуты для проверки герметичности соединений. Наличие запаха топлива или мокрых пятен требует немедленного устранения течи.

Проверка надежности всех соединений

После установки нового фильтра критически важно убедиться в герметичности топливной системы. Неплотные соединения приводят к утечкам бензина, создавая риск возгорания и некорректной работы двигателя. Даже небольшая капля топлива под давлением может спровоцировать опасную ситуацию.

Основное внимание уделите точкам подключения шлангов к штуцерам фильтра и затяжке хомутов. Контролируйте состояние самих шлангов – они не должны иметь трещин, перегибов или признаков старения. Любая деформация в зоне соединения требует немедленного устранения.

Порядок действий

1. Визуальный осмотр: При выключенном зажигании проверьте область вокруг фильтра и шлангов. Ищите следы свежих подтеков топлива.
2. Сухая салфетка: Протрите места соединений чистой белой тканью или бумажной салфеткой. Отсутствие следов топлива подтверждает герметичность.
3. Контроль хомутов: Убедитесь, что хомуты затянуты плотно и расположены строго на патрубках штуцеров. Потяните шланги рукой – они не должны смещаться.
4. Проверка под давлением:
   • Включите зажигание на 3-5 секунд (без запуска двигателя). Насос создаст давление в системе.
   • Повторно осмотрите соединения на предмет появления капель.
5. Тестовый запуск: Заведите двигатель, дайте поработать 1-2 минуты на холостых оборотах. Проконтролируйте зону фильтра и шлангов.
6. Контроль после поездки: Совершите короткую пробную поездку. После остановки проверьте соединения еще раз на горячем двигателе.

Важно: При обнаружении малейшей утечки немедленно заглушите двигатель. Ослабьте хомут, переустановите шланг и затяните крепление сильнее. Повторите проверку. Запах бензина в салоне – тревожный сигнал о негерметичности.

Тестовый запуск двигателя после замены

Перед запуском двигателя критически важно визуально проверить все соединения топливной системы, затронутые при замене фильтра. Убедитесь, что шланги надеты на штуцеры до упора и надежно закреплены хомутами, а сам фильтр установлен правильно (учитывая направление потока топлива, обычно указанное стрелкой на корпусе). Проверьте, нет ли видимых подтеков топлива в районе нового фильтра и соединений.

Чтобы минимизировать время прокрутки стартера при первом запуске, рекомендуется предварительно заправить топливную систему. Для этого несколько раз включите и выключите зажигание (обычно 3-5 циклов, ключ в положение "ON" на 3-5 секунд, затем "OFF"). При этом вы должны услышать, как работает топливный насос, нагнетая давление и заполняя новый фильтр и магистрали топливом.

Процедура запуска и проверки

1. Убедитесь, что в салоне или рядом нет запаха бензина. При наличии сильного запаха – не запускайте двигатель, ищите и устраняйте утечку.
2. Поверните ключ зажигания в положение "ON" (зажигание включено) и дождитесь, пока погаснут контрольные лампы (особенно лампа давления масла).
3. Поверните ключ в положение "START" для запуска двигателя. Будьте готовы к тому, что двигатель может запуститься не сразу, так как системе нужно прокачать остатки воздуха.
4. Допускается прокрутка стартером до 10-15 секунд. Если двигатель не запустился, сделайте паузу 30-60 секунд, затем повторите попытку, предварительно снова включив зажигание на 3-5 секунд для подкачки топлива насосом.
5. После успешного запуска дайте двигателю поработать на холостых оборотах 1-2 минуты. Внимательно прислушивайтесь к работе мотора и осмотрите область установки фильтра и соединения на предмет появления подтеков топлива.
6. Аккуратно нажмите на педаль газа несколько раз, следя за реакцией двигателя (должен реагировать без провалов и рывков).

После прогрева двигателя совершите короткую тестовую поездку на малой скорости, обращая внимание на приемистость мотора и стабильность работы на разных оборотах. По возвращении обязательно еще раз проверьте места соединений на герметичность – горячие шланги и давление могут проявить не замеченную ранее незначительную утечку.

Симптом после запуска	Возможная причина	Действия
Двигатель не запускается	Система не заправлена топливом (воздушная пробка), неправильное направление установки фильтра, негерметичность соединений (подсос воздуха), плохой контакт или повреждение датчика давления/расхода топлива при работах.	Повторить циклы включения зажигания для подкачки. Проверить направление фильтра и герметичность всех соединений. Проверить разъемы датчиков.
Двигатель запускается и глохнет	Недостаточное давление топлива из-за утечки или воздушной пробки, сильный подсос воздуха.	Проверить герметичность соединений до и после фильтра. Повторить процедуру подкачки топлива.
Заметные подтеки топлива	Ненадежная затяжка хомутов, повреждение шланга или штуцера, трещина в корпусе фильтра.	Немедленно заглушить двигатель! Устранить причину утечки: подтянуть хомуты, заменить поврежденные элементы.
Двигатель работает неустойчиво	Остаточный воздух в системе, негерметичное соединение (подсос воздуха), некачественный или бракованный фильтр.	Дать двигателю поработать 5-10 минут (воздух может выйти сам). Проверить герметичность. Если проблема сохраняется – проверить качество установки и фильтра.

Контроль давления в топливной рампе

Контроль давления в топливной рампе – ключевая диагностическая процедура для оценки исправности топливной системы Лады Гранты. Отклонения от нормы могут указывать на засорение фильтра, неисправность насоса или регулятора давления. Проверка выполняется при помощи манометра, подключаемого к специальному штуцеру на рампе.

Процедура проводится на прогретом двигателе в нескольких режимах: холостой ход, работа с отключенной вакуумной магистралью регулятора давления и при резком нажатии на педаль газа. Это позволяет выявить недостаточную производительность насоса, утечки в системе или забитый топливный фильтр.

Нормативные значения давления

Режим работы	Давление (бар)
Холостой ход	3.6 - 4.0
С отсоединённым вакуумным шлангом регулятора	4.0 - 4.5
После выключения двигателя (через 5 мин)	не ниже 3.0

Типичные проблемы при отклонениях:

• Снижение давления на холостом ходу: засорение фильтра или сетки насоса
• Медленный рост при перегазовке: износ топливного насоса
• Резкое падение после остановки двигателя: негерметичность регулятора давления или форсунок

Для подключения манометра необходимо снять защитный колпачок со штуцера на торце рампы. После диагностики обязательно проверьте соединения на отсутствие подтеканий топлива перед запуском двигателя.

Визуальная проверка на отсутствие протечек

После установки нового топливного фильтра и запуска двигателя выполните тщательный осмотр всех соединений. Убедитесь, что топливная система находится под рабочим давлением, для этого дайте мотору поработать 2-3 минуты на холостых оборотах.

Особое внимание уделите местам соединений: впускному/выпускному штуцерам фильтра, креплению сливной пробки (если предусмотрена конструкцией) и точкам подключения топливных трубок. При обнаружении даже незначительных капель или влажных пятен немедленно заглушите двигатель.

Ключевые зоны для контроля

• Фланцы корпуса фильтра – проверьте равномерность прилегания уплотнителей
• Штуцеры быстросъемных соединений – нажмите на фиксаторы, убедитесь в отсутствии подтеканий
• Зона дренажного отверстия – исключите капеж через предохранительный клапан

Используйте чистую белую салфетку или ветошь для протирки контрольных точек – это поможет выявить малозаметные следы топлива. Важно: не допускайте попадания горючего на элементы выпускной системы и горячие детали двигателя.

Поведенческая диагностика: устранение симптомов

Загрязнение топливного фильтра проявляется характерными признаками в работе двигателя. Автомобиль теряет приёмистость, возникают провалы при резком нажатии педали газа, особенно заметные на подъёмах или при обгоне. Двигатель может неустойчиво работать на холостом ходу с плавающими оборотами.

При сильном засоре затрудняется запуск мотора – стартер крутит коленвал, но воспламенение смеси не происходит из-за недостаточной подачи топлива. В критических случаях возможны полная остановка двигателя во время движения или самопроизвольное глушение после запуска. Эти симптомы игнорировать нельзя, так как они указывают на аварийное состояние топливной системы.

Диагностика и действия по симптомам

• Длительный запуск двигателя: Проверьте давление в топливной рампе манометром. Показатель ниже 3.8 атм подтверждает ограничение потока. Решение: Немедленная замена фильтра.
• Рывки при разгоне: Выполните тест на динамическое давление. Резкое падение при открытии дросселя указывает на засор. Решение: Замена фильтра с проверкой состояния магистралей.
• Глохнет на холостом ходу: Отсоедините патрубок после фильтра, оцените напор струи при включении зажигания. Слабая подача – признак забитого фильтра. Решение: Установка нового элемента с промывкой сетки насоса.

Симптом	Проверка	Устранение
Падение мощности	Контроль давления на высоких оборотах	Замена фильтра + осмотр топливозаборника
Увеличение расхода топлива	Анализ данных ЭБУ (коррекция смеси)	Замена фильтра с чисткой форсунок
Хлопки в выпуске	Диагностика пропусков зажигания	Замена фильтра + проверка свечей

После замены фильтра обязательна проверка герметичности соединений и тест-драйв для контроля исчезновения симптомов. Если проблемы сохраняются, требуется углублённая диагностика топливного насоса и регулятора давления.

Утилизация старого топливного фильтра

Старый топливный фильтр Лады Гранты содержит токсичные остатки бензина и загрязняющие вещества, поэтому категорически запрещено выбрасывать его с бытовым мусором или сливать горючее в почву/водоёмы. Пренебрежение правилами утилизации наносит серьёзный экологический ущерб и нарушает законодательство РФ об охране окружающей среды.

Для безопасной ликвидации отработавшего элемента используйте специализированные пункты приёма, где соблюдается регламент обработки опасных отходов. Предварительно поместите фильтр в герметичный пластиковый контейнер или плотный пакет, чтобы исключить протечку остатков топлива при транспортировке.

Порядок действий при утилизации

1. Слить остатки топлива в отдельную металлическую/пластиковую тару через впускной штуцер, избегая контакта с кожей.
2. Передать ёмкость с бензином и сам фильтр в пункты приёма:
   • Специализированные станции техобслуживания
   • Экологические центры переработки автоотходов
   • Мобильные эко-пункты (уточняйте расписание)
3. Получить подтверждение приёма отходов (акт/чек) для отчётности при необходимости.

Важно: Если фильтр повреждён или интенсивно протекает – используйте абсорбирующие материалы (песок, опилки) перед помещением в контейнер. При крупных объёмах (например, в автосервисе) требуется лицензированный договор с компанией-утилизатором.

Сброс ошибок ЭБУ после замены

После замены топливного фильтра на Ладе Гранта в электронном блоке управления (ЭБУ) могут сохраняться старые ошибки, связанные с недостаточным давлением топлива или обеднённой смесью. Эти ошибки продолжают влиять на работу двигателя, несмотря на устранение причины неисправности.

Для полноценной адаптации системы и оценки результатов замены необходимо выполнить сброс ошибок из памяти ЭБУ. Это позволит контроллеру заново проанализировать параметры топливной системы и скорректировать работу двигателя.

Методы сброса ошибок

Используйте один из проверенных способов:

1. Отсоединение клеммы АКБ


   Порядок действий:

   • Заглушите двигатель и выньте ключ из замка зажигания
   • Отсоедините минусовую клемму аккумулятора
   • Выждите 10-15 минут
   • Наденьте клемму обратно и затяните крепление
2. Специальный сканер OBD-II


   Подключите диагностический адаптер к разъёму под рулевой колонкой:

   Действие	Результат
   Запустите ПО (Motor-Tester, OpenDiag)	Автоматическое определение ЭБУ
   Перейдите в раздел "Ошибки"	Отображение кодов неисправностей
   Выберите "Стереть ошибки"	Подтверждение очистки памяти

Важно! После сброса ошибок дайте двигателю поработать на холостом ходу 3-5 минут, затем совершите тестовую поездку длительностью 10-15 км для адаптации параметров ЭБУ к новым условиям работы топливной системы.

Фото: расположение фильтра под автомобилем

На фотографии отчетливо виден вид снизу автомобиля Лада Гранта в задней части. Топливный фильтр закреплен на кузове между задней осью и топливным баком. Он расположен ближе к левому лонжерону (со стороны водителя), параллельно направлению движения.

Фильтр представлен в виде металлического цилиндра синего или черного цвета с характерными пластиковыми фиксаторами топливных трубок на обоих концах. Стрелка на корпусе указывает направление потока топлива (от бака к двигателю). На снимке также видны крепежная скоба, удерживающая фильтр, и участки топливных магистралей.

Ключевые ориентиры на фото

• Топливные трубки: Две пластиковые линии, подходящие к торцам фильтра (вход от бака, выход к мотору)
• Крепежная скоба: Стальная деталь в форме полукруга, фиксирующая корпус фильтра к кузову
• Защита картера: Фильтр находится позади передней защиты (если установлена)
• Топливный бак: Расположен правее и выше фильтра, ближе к заднему бамперу

Фото: тип креплений топливных шлангов

На фото отчетливо видны пластиковые быстросъемные фиксаторы бежевого цвета, характерные для топливной системы Лады Гранты. Они оснащены боковыми подпружиненными лепестками для мгновенного отсоединения шлангов от фильтра без инструментов.

Конструкция включает уплотнительные резиновые кольца внутри каждого соединения, обеспечивающие герметичность. Хомуты на шлангах отсутствуют – фиксация происходит исключительно за счет клипс-фиксаторов, которые плотно обжимают штуцер при защелкивании.

Ключевые особенности креплений

• Цветовая маркировка: подающий шланг крепится бежевым фиксатором, обратный – синим
• Направление установки: стрелки на корпусе указывают правильную ориентацию
• Защита от грязи: силиконовые колпачки на штуцерах фильтра при хранении

Внимание: При демонтаже необходимо нажать оба лепестка одновременно до характерного щелчка, иначе фиксатор может сломаться. Перед установкой новых шлангов обязательно смажьте уплотнительные кольца каплей моторного масла.

Фото: маркировка направления потока

На корпусе топливного фильтра Лады Гранты всегда присутствует четкая маркировка направления потока топлива. Она выполнена в виде стрелки, нанесенной на металлическую поверхность корпуса или пластиковую верхнюю часть. На фотографиях эта стрелка хорошо различима между штуцерами для подключения топливных магистралей.

Стрелка указывает направление движения топлива: от топливного бака (вход) к двигателю (выход). На некоторых моделях фильтров рядом со стрелкой дополнительно нанесены буквенные обозначения "IN" (вход) или "OUT" (выход), что исключает путаницу при установке.

Правила распознавания маркировки

• Ищите рельефную или цветную стрелку вдоль корпуса фильтра
• Ориентируйтесь на надписи: "FLOW", "IN/OUT" или "БЕНЗИН"
• На оригинальных фильтрах маркировка дублируется на упаковке

Элемент маркировки	Расположение	Значение
Стрелка ▲	По центру корпуса	Направление к двигателю
Надпись "OUT"	У выходного штуцера	Сторона подачи в мотор
Красное кольцо	На защитной крышке	Торцевая часть выхода

При замене обязательно сверяйтесь с маркировкой – обратная установка вызовет резкое падение давления в топливной системе. Фильтрующий элемент рассчитан на однонаправленное прохождение топлива: при ошибке в ориентации резко снижается пропускная способность и качество очистки.

Фото: этапы демонтажных работ

На фотографиях четко запечатлены ключевые моменты демонтажа топливного фильтра Лады Гранты. Визуальные материалы показывают реальное расположение узла под днищем автомобиля и требуемые инструменты.

Изображения последовательно фиксируют каждый шаг процесса, акцентируя внимание на особенностях креплений и соединений. Это позволяет избежать ошибок при самостоятельном выполнении работ.

1. Поиск и доступ к фильтру: Фото демонстрируют точное расположение фильтра (перед задним колесом справа) и необходимость снятия пластиковой защиты двигателя или использования смотровой ямы.
2. Отсоединение топливных магистралей: Крупным планом показан пластиковый фиксатор быстросъемных штуцеров. Видны характерные усики, которые нужно сжать для аккуратного отсоединения трубок.
3. Ослабление крепежного хомута: На снимке зафиксирован момент откручивания винта крепления (ключом на 10 мм) и положение металлического хомута, удерживающего корпус фильтра.
4. Извлечение старого фильтра: Фото отображают манипуляции при снятии элемента с топливных шлангов и направление стрелки на корпусе (указывает движение топлива к двигателю).

Фото: сравнение старого и нового фильтра

При визуальном сравнении старого и нового топливных фильтров Лады Гранты различия очевидны. На фото отчетливо видно, как загрязнения и смолистые отложения полностью блокируют фильтрующий элемент отработавшего картриджа. Цвет материала меняется с первоначального белесого до темно-коричневого или черного, что свидетельствует о предельном насыщении примесями.

Корпус старого фильтра часто имеет механические повреждения: вмятины от неаккуратного демонтажа, следы коррозии на металлических частях или микротрещины в пластиковых соединениях. Новый экземпляр демонстрирует целостную конструкцию с чистыми патрубками и четкой маркировкой производителя на поверхности.

Ключевые визуальные отличия

Параметр	Старый фильтр	Новый фильтр
Цвет фильтрующего материала	Темно-коричневый/черный	Белый/светло-желтый
Пропускная способность	Блокировка ячеек грязью	Четкая структура сот
Состояние корпуса	Потертости, вмятины	Гладкая поверхность
Уплотнительные кольца	Деформация, потеря эластичности	Ровные контуры, блеск

На фото также обращают внимание:

• Отложения парафина в виде белесого налета на старом фильтре
• Разница в прозрачности пластиковых частей у моделей с корпусом из полимера
• Наличие металлической стружки в отработке (видно при встряхивании)

Фото: правильная установка в крепежный кронштейн

На фотографиях четко виден алгоритм фиксации корпуса фильтра в штатном крепежном кронштейне под днищем автомобиля. Обратите внимание на ориентацию стрелки на корпусе детали: она должна указывать направление потока топлива в сторону двигателя.

На снимках продемонстрировано, как металлическая скоба кронштейна плотно охватывает корпус фильтра без перекосов. Замок скобы должен полностью защелкнуться с характерным звуком, исключая вибрацию или смещение детали во время движения.

Ключевые моменты установки

На изображениях выделены следующие этапы:

1. Совмещение пазов: Корпус фильтра вставляется в П-образное основание кронштейна до касания ограничительных выступов.
2. Фиксация скобой: Металлическая скоба заводится поверх фильтра и прижимается вниз до упора.
3. Контроль защелкивания: На фото виден язычок замка, который должен полностью войти в зацепление с крючком на кронштейне.

Важные визуальные признаки правильной установки:

• Отсутствие зазоров между скобой и корпусом фильтра.
• Параллельное расположение фильтра относительно лонжеронов автомобиля.
• Свободное пространство вокруг детали (исключение контакта с тормозными трубками или элементами выхлопной системы).

Ошибки, видимые на фото: Перекошенная посадка, незащелкнутая скоба или установка фильтра "вверх ногами" (стрелка направления потока не совпадает с топливопроводом).

Распространенные ошибки при установке топливного фильтра

Неправильный монтаж топливного фильтра на Ладе Гранта приводит к утечкам топлива, падению давления в системе и нарушению работы двигателя. Многие ошибки связаны с невнимательностью к конструктивным особенностям и несоблюдением процедуры замены.

Игнорирование этих недочетов может спровоцировать возгорание, повышенный износ топливного насоса или внезапную остановку мотора. Ниже перечислены ключевые промахи, которых следует избегать.

Критические ошибки монтажа

• Обратная установка по направлению потока – монтаж фильтра против стрелки на корпусе вызывает резкое падение давления и недостаток топлива в рампе.
• Недожатые/пережатые фитинги – слабая затяжка топливопроводов провоцирует течь, чрезмерное усилие повреждает уплотнители или пластиковые штуцеры.
• Игнорирование защитных колпачков – оставленные на новом фильтре заглушки полностью блокируют топливоподачу.

Ошибка	Последствие	Профилактика
Установка без сброса давления	Фонтанирование бензина при отсоединении магистралей	Вынуть предохранитель топливного насоса и запустить двигатель до остановки
Загрязнение соединений	Попадание примесей в форсунки	Протирать штуцеры чистой ветошью перед подключением
Неправильная фиксация корпуса	Вибрационное повреждение трубок	Закрепить фильтр штатным хомутом с демпфером

1. Нарушение герметичности – использование старых уплотнительных колец вместо новых комплектных.
2. Контакты с горячими элементами – расположение фильтра ближе 5 см к выпускному коллектору или катализатору.
3. Перегиб топливных шлангов – монтаж с критическим изломом пластиковых магистралей.

Важность использования оригинальных запчастей

Оригинальный топливный фильтр для Лады Гранты разработан с точным соответствием техническим параметрам двигателя и топливной системы автомобиля. Он гарантирует оптимальную пропускную способность и степень фильтрации, необходимые для защиты форсунок и топливного насоса от мельчайших примесей в российском топливе.

Использование неоригинальных аналогов часто приводит к несоответствию посадочных размеров, снижению эффективности очистки или избыточному сопротивлению потоку топлива. Это провоцирует перебои в работе двигателя, повышенный расход топлива и преждевременный издор дорогостоящих компонентов системы.

Ключевые преимущества оригинальных фильтров

• Точность фильтрации: Многослойная структура материала задерживает частицы от 5 микрон
• Надежная герметизация: Уплотнители устойчивы к воздействию бензина и перепадам температур
• Корректное давление: Рассчитанное гидравлическое сопротивление не создает нагрузки на топливный насос
• Долговечность: Специальная пропитка фильтрующего элемента предотвращает разрушение от этанола в топливе

Параметр	Оригинал	Аналог
Ресурс	30 000 км	15-20 000 км
Сопротивление	0,3-0,5 бар	До 1,2 бар
Гарантия	От завода	Отсутствует

Экономия на стоимости неоригинального фильтра оборачивается риском выхода из строя топливного насоса (в 3-5 раз дороже фильтра) и форсунок (ремонт от 15 000 рублей). Производитель рекомендует исключительно оригинальные комплектующие для сохранения ресурса двигателя и заводской гарантии на новые автомобили.

Проверка топливного фильтра при плановом ТО

Проверка топливного фильтра Лады Гранты во время планового технического обслуживания включает визуальный осмотр на предмет механических повреждений корпуса, следов коррозии или деформации. Обязательно контролируется герметичность соединений топливных магистралей на входе и выходе фильтра, а также состояние крепежных хомутов во избежание утечек бензина.

Оценивается пробег автомобиля с момента последней замены: если он превышает 30 000 км или присутствуют симптомы засорения (например, неустойчивая работа двигателя на холостом ходу), принимается решение о замене. При отсутствии видимых дефектов и нормальной работе мотора фильтр оставляют до следующего ТО.

Признаки засорения, требующие внеплановой замены

• Трудный запуск двигателя даже при исправном стартере и АКБ
• Провалы мощности при резком нажатии педали газа
• Самопроизвольная остановка мотора на холостом ходу
• Увеличенный расход топлива без изменения стиля вождения

Рекомендации по качеству топлива

Качество топлива напрямую влияет на ресурс топливного фильтра и бесперебойную работу двигателя Лады Гранты. Использование некондиционного горючего приводит к ускоренному засорению фильтрующего элемента твердыми частицами, отложениям смол и парафинов, что провоцирует перебои в подаче топлива.

Особенно критично применение низкосортного бензина для инжекторных систем, чувствительных к чистоте топливной смеси. Регулярная заправка некачественным горючим потребует внеплановой замены фильтра и может вызвать повреждение топливного насоса или форсунок.

Ключевые требования к топливу

• Соответствие стандарту АИ-92/95: Используйте только бензин с октановым числом, рекомендованным производителем (указано в инструкции и на люке бензобака).
• Отсутствие примесей: Избегайте топлива с высоким содержанием серы, металлосодержащих присадок, воды или механических взвесей.
• Проверенные АЗС: Заправляйтесь исключительно на сетевых заправках с контролем качества, избегая сомнительных поставщиков.
• Сезонная адаптация: Зимой применяйте зимние сорта топлива, предотвращающие парафинизацию и замерзание конденсата в системе.

Список источников

При подготовке материалов по техническому обслуживанию автомобилей крайне важно опираться на проверенные данные. Это гарантирует точность инструкций и безопасность выполнения работ.

Для написания статьи использовались следующие категории источников, содержащие технические характеристики, схемы и практические рекомендации:

1. Официальное руководство по эксплуатации и ремонту Lada Granta от АО "АвтоВАЗ"
2. Техническая документация производителей топливных фильтров (Bosch, Mann-Filter, UFI)
3. Специализированные автомобильные порталы: "Дром", "За рулём", "Авторевю"
4. Видеоинструкции по ТО от авторизованных дилерских центров Lada
5. Форумы владельцев: Lada Granta Club, Лада.Онлайн, Ladaforums
6. Каталоги запчастей оригинального производства (OEM) и аналогов

Видео: Самостоятельная замена топливного фильтра Лада Гранта ФЛ


• Модели лесовозов Урал - Краткий обзор

• Продажа автомобиля - как оставить номер за собой

• Д-243 - двигатель, выдержавший испытание временем
