Топливный насос Форд Фокус 2 - устройство, использование, устранение неисправностей

Статья обновлена: 18.08.2025

Топливный насос – критически важный компонент системы питания бензинового двигателя Ford Focus II. Его исправная работа напрямую влияет на запуск мотора, стабильность холостого хода, динамику разгона и общую надежность автомобиля.

Понимание устройства топливного модуля, особенностей его эксплуатации и признаков неисправностей позволяет владельцу своевременно диагностировать проблемы. Знание основных этапов замены или ремонта насоса помогает оценить сложность работ и принять обоснованное решение о самостоятельном обслуживании или обращении в сервис.

Место расположения ТН в баке Форд Фокус 2

Топливный насос на автомобилях Форд Фокус 2 (2004-2011 гг.) интегрирован в топливный модуль, который размещён внутри основного топливного бака. Доступ к узлу осуществляется без демонтажа бака – через технологический люк в кузове под задним диваном салона.

Модуль расположен вертикально в центральной части бака, закреплён на резервуаре при помощи пластикового стопорного кольца. Такое размещение обеспечивает погружение насоса в топливо независимо от уровня заправки, что исключает работу "на сухую" и улучшает охлаждение электродвигателя.

Ключевые особенности расположения

• Направление установки: насосный модуль ориентирован перпендикулярно днищу автомобиля
• Крепление: фиксируется разъёмным стопорным кольцом с уплотнительной манжетой
• Электрический доступ: разъём питания и топливные шланги выведены к верхней части модуля

Элемент конструкции	Расположение относительно бака
Топливозаборник	Нижняя часть модуля (погружён в топливо)
Датчик уровня топлива	Интегрирован в корпус модуля
Фильтр грубой очистки	На входе насоса (сетчатый стакан)

При замене ТН требуется снятие заднего сиденья и вскрытие люка в днище кузова, что позволяет избежать трудоёмкого демонтажа всего топливного бака. Герметичность соединения обеспечивается резиновым уплотнителем и правильной затяжкой стопорного кольца.

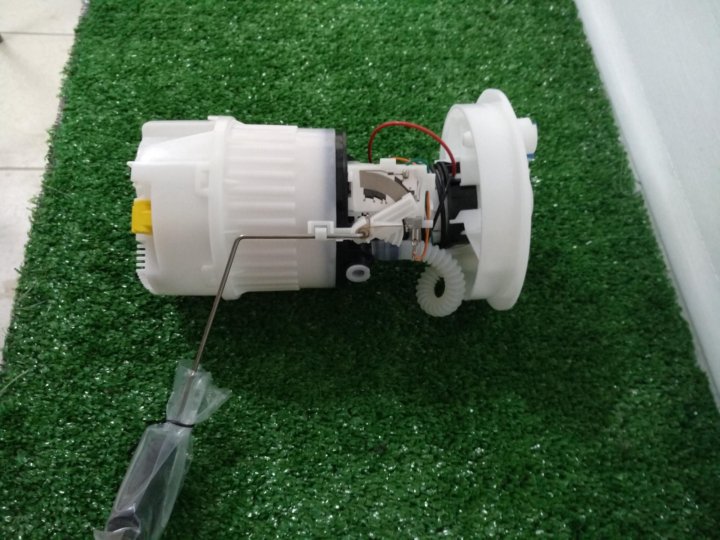

Конструкция модуля топливного насоса

Модуль топливного насоса Форд Фокус 2 интегрирует ключевые компоненты в единый узел, размещенный внутри топливного бака. Основная задача конструкции – обеспечение бесперебойной подачи топлива под требуемым давлением, контроль уровня горючего и предварительная фильтрация.

Все элементы смонтированы на металлическом или пластиковом каркасе, который фиксируется в баке через герметизирующую прокладку. Корпус модуля обеспечивает защиту компонентов от механических повреждений и поддерживает стабильное положение при движении автомобиля.

Компонент	Конструкция	Функции
Топливный насос	Электрический погружной тип (роликовый или шестеренчатый). Установлен в нижней части модуля.	Создает давление 3.8–4.2 бар. Подает топливо в рампу через топливопровод. Работает только при включенном зажигании.
Датчик уровня топлива	Потенциометр с рычагом и поплавком. Подключен к бортовой сети через разъем.	Измеряет объем топлива в баке. Отправляет данные на панель приборов. Чувствителен к износу дорожек резистора.
Фильтр грубой очистки	Мелкоячеистая нейлоновая сетка. Расположен на всасывающем патрубке насоса.	Задерживает крупные частицы загрязнений. Требует периодической очистки или замены при засорении.

Дополнительные элементы модуля включают обратный клапан (удерживает остаточное давление после выключения двигателя) и демпфер (сглаживает пульсации подачи топлива). Электрические соединения защищены от контакта с топливом герметичными уплотнениями.

Технические характеристики: рабочее давление и производительность

Топливный насос Ford Focus 2 поддерживает рабочее давление в диапазоне 3.8–4.0 бар (380–400 кПа) при работе двигателя на холостом ходу. Это значение контролируется регулятором давления топлива и критично для стабильной работы системы впрыска. Отклонение более чем на 0.5 бар от нормы приводит к нарушениям в образовании топливно-воздушной смеси.

Производительность насоса составляет 90–120 литров в час, что гарантирует подачу достаточного объема топлива при максимальной нагрузке двигателя. Параметр измеряется при отключенной обратной магистрали и напряжении питания 12В. Падение производительности ниже 70 л/ч свидетельствует о износе или неисправности модуля.

Ключевые параметры для диагностики

Параметр	Нормальное значение	Критическое значение
Рабочее давление	3.8–4.0 бар	<3.3 бар или >4.5 бар
Производительность	90–120 л/ч	<70 л/ч
Сопротивление обмотки	0.8–1.5 Ом	>2 Ом

Важно: Замер давления выполняется через штуцер на топливной рампе специальным манометром. При снижении производительности более 30% от нормы требуется замена насоса. Характерные признаки неисправности:

• Затрудненный запуск двигателя
• Провалы мощности при разгоне
• Неустойчивая работа на холостых оборотах
• Повышенный шум из топливного бака

Признаки неисправности: трудный запуск, плавание оборотов

Трудный запуск двигателя, особенно "на холодную", проявляется длительной прокруткой стартером (5-10 секунд и более) перед возгоранием топливной смеси. Иногда для успешного пуска требуется несколько попыток. После прогрева проблема может частично исчезать или сохраняться, но с меньшей интенсивностью. Это указывает на недостаточное или нестабильное давление в топливной рампе в момент запуска.

Плавание оборотов холостого хода выражается в самопроизвольном изменении частоты вращения коленчатого вала (обычно в диапазоне 500-1200 об/мин) без воздействия водителя на педаль газа. Двигатель может работать неравномерно, с периодическими провалами или кратковременными подъемами оборотов, сопровождаясь вибрацией на кузове. Симптом часто усиливается при включении энергопотребляющего оборудования (фары, кондиционер).

Основные причины и взаимосвязь с насосом

• Падение производительности насоса: Износ щеток, коллектора или крыльчатки снижает давление в системе. Топливо не достигает форсунок в нужном объеме при запуске.
• Забитый сетчатый фильтр (паук): Загрязнения в баке перекрывают подачу горючего. Насос работает с перегрузкой, давление скачет.
• Подсос воздуха в топливоподводящей магистрали: Трещины в шлангах, износ уплотнений модуля насоса нарушают герметичность.
• Неисправность регулятора давления: Утечка топлива через диафрагму регулятора (расположен на рампе или в модуле) или заклинивание клапана.

Симптом	Возможная причина в ТН	Дополнительная диагностика
Долгий запуск "на холодную"	Слабый насос, забитый фильтр	Замер давления в рампе при включении зажигания
Плавание ХХ после прогрева	Падение давления под нагрузкой, подсос воздуха	Контроль давления при включении потребителей
Провалы при разгоне	Недостаточная производительность насоса	Тест давления под динамичной нагрузкой

Важно! Аналогичные симптомы могут вызывать неисправности ДПРВ, РХХ, ДМРВ, поддув воздуха или проблемы с форсунками. Обязательна комплексная проверка: сканирование ошибок, визуальный осмотр топливных магистралей, замер давления топлива и тест производительности насоса (объем подачи за единицу времени). Игнорирование плавающих оборотов и трудного пуска ускоряет износ каталитического нейтрализатора.

Провалы мощности при разгоне как симптом отказа

При неисправности топливного насоса на Ford Focus 2 провалы мощности особенно заметны при резком нажатии педали акселератора. Мотор начинает "захлебываться", появляются рывки или задержка реакции на 1-3 секунды, сопровождающиеся вибрацией. Это происходит из-за неспособности изношенного насоса обеспечить резкий рост давления топлива в рампе при повышении нагрузки. Особенно критично состояние при обгонах или старте со светофора, когда требуется моментальная подача большого объема горючего.

Проблема усугубляется при низком уровне топлива в баке (менее 1/4) или в жару, когда электродвигатель насоса перегревается. Характерный признак именно топливного голодания – кратковременное восстановление тяги после сброса газа и плавного повторного разгона. Если параллельно на холостом ходу заметны плавающие обороты или затрудненный запуск двигателя – вероятность выхода насоса из строя превышает 80%.

Диагностика и сопутствующие симптомы

Перед заменой насоса исключите другие возможные причины:

• Забитый топливный фильтр (рекомендуется замена каждые 30 000 км)
• Загрязнение сетки-фильтра погружного насоса (визуальный осмотр при демонтаже)
• Некорректная работа датчиков (ДПДЗ, ДМРВ) или форсунок

Параметр	Нормальное значение	При неисправном насосе
Давление в топливной рампе	3.8-4.2 Бар	Падает ниже 3.0 Бар при нагрузке
Потребляемый ток насоса	5-7 А	Скачки до 10-12 А, посторонний шум (вой, гул)

Критичные последствия игнорирования: Ускоренный износ катализатора из-за работы двигателя на обедненной смеси, риск полной остановки насоса при движении. Для проверки снимите заднее сиденье, демонтируйте лючок топливного модуля и подключите манометр к штуцеру рампы. Запустите двигатель и резко нажмите газ – если давление проседает более чем на 1 Бар, насос требует замены.

Гул из бака при включении зажигания: норма или проблема?

Характерный гул (жужжание) из топливного бака в момент поворота ключа в положение "зажигание" (до запуска двигателя) на Ford Focus 2 – явление штатное. Этот звук генерируется работой электробензонасоса (ТНВД), расположенного внутри топливного модуля в баке. Его задача – мгновенно создать необходимое давление (примерно 3.5-4.0 бар) в топливной рампе двигателя перед стартом.

Насос включается на 2-3 секунды по сигналу реле бензонасоса после включения зажигания. Если давление в системе соответствует заданному значению, реле отключает насос до момента запуска стартера. Кратковременный гул свидетельствует о нормальной работе системы подготовки топлива.

Когда гул становится поводом для беспокойства?

Тревожными признаками, указывающими на возможную неисправность топливного насоса или связанных компонентов, являются:

• Изменение характера звука: Гул становится очень громким, визжащим, скрежещущим, дребезжащим или неравномерным.
• Увеличение продолжительности работы: Насос работает более 3-5 секунд после включения зажигания или не выключается вовсе.
• Отсутствие звука: Полная тишина при включении зажигания – самый тревожный сигнал, часто означающий отказ насоса, его реле, предохранителя или проблемы с проводкой.
• Появление звука в других режимах: Гул слышен постоянно при работающем двигателе (особенно на холостых оборотах) или возникает/усиливается во время движения.
• Проблемы с запуском или работой двигателя: Затрудненный пуск (особенно "на горячую"), неустойчивый холостой ход, провалы, рывки при разгоне, потеря мощности, повышенный расход топлива в сочетании с аномальным гулом.

Возможные причины аномального гула и пути решения

Причина	Проявление гула	Решение
Износ подшипников/щеток электродвигателя насоса	Громкий вой, визг, скрежет при включении и/или во время работы двигателя	Замена топливного насоса (обычно в сборе с модулем)
Загрязнение сетки-фильтра грубой очистки (паука)	Усиление гула, увеличение времени работы насоса при включении зажигания, потеря мощности	Замена сетки-фильтра или всего топливного модуля
Забитый топливный фильтр тонкой очистки	Усиленный гул при включении и во время движения под нагрузкой	Замена топливного фильтра
Низкое качество топлива / вода в баке	Нехарактерный шум, возможны проблемы с запуском	Слив плохого топлива, промывка бака/системы, замена фильтров
Проблемы с топливными магистралями (залом, засор)	Усиленный гул, падение давления	Проверка и замена поврежденных участков трубок/шлангов
Неисправность реле бензонасоса или его цепи	Отсутствие гула, насос не включается	Проверка предохранителя, реле, проводки, замена неисправных элементов

Важно: Если гул сопровождается проблемами в работе двигателя или явно отличается от привычного кратковременного жужжания, необходима диагностика. Замер давления топлива в рампе – ключевой этап проверки состояния насоса и топливной системы в целом. Продолжительная эксплуатация с неисправным насосом может привести к его полному отказу и невозможности запуска двигателя.

Самостоятельная проверка давления в топливной рампе

Для диагностики неисправностей топливной системы потребуется манометр с диапазоном измерения 5-7 бар и переходником под штуцер рампы Форд Фокус 2. Подготовьте защитные очки и ветошь для впитывания бензина. Заглушите двигатель и отсоедините минусовую клемму АКБ перед началом работ.

Найдите топливную рампу под капотом, расположенную на впускном коллекторе. Снимите защитный колпачок с вакуумного штуцера (синего или черного цвета) на торце рампы. Подготовьте манометр, предварительно проверив герметичность его соединений.

Порядок проведения замеров

1. Наденьте шланг манометра на штуцер рампы, зафиксировав резьбовое соединение
2. Восстановите питание бортовой сети (подсоедините АКБ)
3. Включите зажигание на 5 секунд без запуска двигателя
4. Снимите показания манометра после стабилизации стрелки
5. Запустите двигатель и запишите давление на холостом ходу
6. Резко нажмите педаль газа - стрелка должна кратковременно подняться на 0.3-0.5 бар

Нормативные значения:

Момент включения зажигания	3.8-4.2 бар
Холостой ход	3.5-3.8 бар
Перегазовка	Кратковременный скачок до 4.0-4.3 бар

Отклонение от нормы указывает на неисправности: низкие значения - засор фильтра, износ насоса или регулятора давления; колебания стрелки - проблемы с обраткой; нулевое давление - выход из строя реле насоса или предохранителя. После завершения измерений стравите давление через клапан манометра, отсоедините прибор и установите защитный колпачок на место.

Диагностика цепи питания насоса мультиметром

Проверка цепи питания топливного насоса мультиметром выполняется при отсутствии запуска двигателя или перебоях в работе насоса. Для диагностики потребуется цифровой мультиметр и доступ к разъему насоса или реле.

Отключите топливный насос от цепи, сняв разъем после демонтажа заднего сиденья. Включите зажигание без запуска двигателя для активации цепи питания. Подготовьте мультиметр к измерению постоянного напряжения в диапазоне 0-20V.

Этапы проверки напряжения

1. Измерьте напряжение на разъеме насоса:
   • Красный щуп подключите к контакту питания (провод +12V, обычно желто-коричневый)
   • Черный щуп – к массе (провод черного цвета)
2. Оцените показания:

   Напряжение	Статус
   12-14V	Цепь питания исправна
   Менее 11V	Проблема в источнике питания
   0V	Обрыв цепи

При отсутствии напряжения проверьте предохранитель F19 (15A) в монтажном блоке салона и реле топливного насоса. Используйте мультиметр в режиме прозвонки для тестирования целостности проводов от реле к насосу и массы кузова.

Анализ ошибок по OBD-II сканеру (P0087, P0190)

Ошибка P0087 указывает на недостаточное давление топлива в рампе двигателя Форд Фокус 2. Система сравнивает реальные показатели с расчетными значениями ЭБУ и фиксирует отклонение. P0190 регистрируется при обрыве, коротком замыкании или неадекватном сигнале от датчика давления топлива (установлен на топливной рампе). Обе неисправности критичны для работы двигателя, так как нарушают оптимальное смесеобразование.

Игнорирование этих кодов ведет к переходу ЭБУ в аварийный режим: падает мощность, растет расход топлива, возможны рывки при разгоне или затрудненный запуск. При P0190 блок управления перестает получать данные о давлении, заменяя их фиксированными табличными значениями, что усугубляет проблему топливоподачи.

Диагностика и устранение неисправностей

Ошибка P0087 (низкое давление):

• Проверка топливного фильтра: Засоренный фильтр создает сопротивление потоку топлива.
• Тест производительности насоса: Измерение давления манометром на выходе насоса (норма: 5-6 бар). Слабый насос или изношенные щетки – частая причина.
• Контроль регулятора давления: Механический регулятор на рампе (на двигателях без прямого управления) может заклинить или подтекать.
• Осмотр топливных магистралей: Поиск перегибов, заломов, механических повреждений или утечек (особенно после ДТП).
• Качество топлива и засорение сетки насоса: Грязь в баке забивает приемную сетку модуля насоса.

Ошибка P0190 (неисправность цепи датчика):

• Визуальный осмотр проводки: Поиск обрывов, окислов, повреждения изоляции на разъемах датчика и ЭБУ.
• Замер напряжения и сопротивления:
  • Напряжение питания (A): ~5V при включенном зажигании.
  • Сопротивление "массы" (B): близко к 0 Ом.
  • Сигнальный провод (C): проверка на КЗ и обрыв.
• Проверка показаний датчика: Сравнение данных сканера (давление в рампе) с эталонными значениями при разных режимах работы ДВС.
• Замена датчика давления: Если проводка исправна, а показания неверны – датчик требует замены.

Общие рекомендации:

1. Начинайте диагностику с проверки предохранителей топливного насоса (F2.20, F2.21 в монтажном блоке) и реле.
2. Используйте адаптер OBD-II в режиме реального времени для отслеживания параметра "Fuel Rail Pressure" при запуске и под нагрузкой.
3. При одновременном появлении P0087 и P0190 первоочередно устраняйте P0190 – без корректных данных с датчика диагностика P0087 затруднена.

Меры предосторожности при работе с топливной системой

Перед началом любых манипуляций с топливной системой сбросьте давление в магистрали. Для этого найдите предохранитель топливного насоса (F2.20 в монтажном блоке), запустите двигатель и дайте ему заглохнуть самостоятельно после извлечения предохранителя. Повторите попытку запуска для полной разгерметизации.

Обязательно отсоедините отрицательную клемму аккумуляторной батареи. Убедитесь в отсутствии открытого огня, искрообразования и статического электричества в рабочей зоне – запрещено курить и использовать инструменты, вызывающие искры. Имейте под рукой огнетушитель класса B.

Ключевые правила безопасности

• Защита органов дыхания: Пары бензина токсичны – работайте в проветриваемом помещении или используйте принудительную вентиляцию
• Защита кожи: Надевайте химически стойкие перчатки и очки – топливо вызывает раздражение
• Электростатическая безопасность: Прикасайтесь к металлическим частям кузова перед демонтажем насоса для снятия статического заряда

1. Контроль утечек: После сборки проверьте соединения на герметичность запуском насоса (кратковременная активация реле)
2. Обращение с уплотнениями: Заменяйте все одноразовые резиновые кольца и прокладки – повторное использование недопустимо
3. Чистота: Исключите попадание грязи в топливную магистраль – закрывайте открытые патрубки заглушками

Действие	Риск	Мера противодействия
Отсоединение топливных трубок	Разлив топлива под давлением	Использование ветоши для впитывания, подготовка емкости
Демонтаж топливного модуля	Искра от статического электричества	Заземление рук, применение антистатического браслета
Хранение снятых деталей	Пожар, испарение топлива	Помещение в герметичный контейнер, удаление от нагревательных приборов

Не включайте зажигание при отсоединенных разъемах топливной системы – это может вызвать ошибки ЭБУ. Проверя работоспособность насоса, используйте диагностическое оборудование для принудительной активации через сканер.

Влияние качества топлива на ресурс насоса

Качество горючего напрямую определяет срок службы топливного насоса Форд Фокус 2. Низкосортное топливо содержит абразивные частицы, воду и химические примеси, которые провоцируют ускоренный износ трущихся компонентов насоса. Особенно критично воздействие на пластиковую крыльчатку и подшипники электродвигателя, работающие в условиях недостаточной смазки.

Содержание серы и смол выше нормы приводит к образованию плотных отложений на сетке фильтра грубой очистки и внутренних каналах насоса. Это вызывает перегрузку электродвигателя, работающего с повышенным сопротивлением, и провоцирует перегрев. Регулярная эксплуатация на некондиционном топливе сокращает ресурс узла в 2-3 раза относительно заводских показателей.

Ключевые факторы риска

• Механические примеси: Песок и окалина действуют как абразив, истирая рабочие поверхности крыльчатки и втулок
• Вода в топливе: Вызывает коррозию металлических деталей и нарушает смазывающие свойства бензина
• Низкое октановое число: Повышает детонацию, увеличивая нагрузку на всю систему питания

Параметр топлива	Воздействие на насос	Долгосрочный эффект
Превышение смолистых веществ	Забивание фильтрующей сетки	Падение производительности, работа "на сухую"
Высокое содержание серы	Образование агрессивных соединений	Коррозия контактов и компонентов

1. Используйте только топливо с октановым числом не ниже рекомендованного производителем
2. Заправляйтесь на проверенных АЗС с системой фильтрации горючего
3. Регулярно заменяйте штатный топливный фильтр (каждые 15-20 тыс. км)

Регулярность замены топливного фильтра

Топливный фильтр на Ford Focus 2 выполняет критически важную функцию – очистку горючего от механических примесей, воды и смолистых отложений. Его засорение приводит к падению давления в топливной рампе, перегрузке насоса и нарушению стабильности работы двигателя.

Игнорирование регламента замены вызывает перебои холостого хода, рывки при разгоне, повышенный расход топлива и преждевременный износ форсунок. В тяжелых случаях загрязненный фильтр провоцирует полный отказ топливного насоса из-за работы в режиме критических нагрузок.

Регламент обслуживания и особенности

Официальные интервалы замены для Ford Focus 2 составляют:

Тип двигателя	Пробег (км)	Временной интервал
Бензиновый (1.4/1.6/1.8/2.0)	60 000	4 года
Дизельный (1.6/2.0 TDCi)	30 000	2 года

Ключевые аспекты для владельцев:

• При эксплуатации на низкокачественном топливе интервал сокращают на 30-40%
• Фильтр дизельных модификаций требует дополнительного слива отстоя воды через дренажную пробку
• Косвенные признаки необходимости внеплановой замены:
  1. Затрудненный запуск прогретого двигателя
  2. Падение мощности при движении в гору
  3. Характерный свист топливного насоса

Важно: на рестайлинговых версиях (после 2008 года) с системой непосредственного впрыска GDI применяется двухступенчатая фильтрация – дополнительный фильтр тонкой очистки в моторном отсеке требует замены каждые 40 000 км независимо от основного. Использование неоригинальных фильтров сомнительного производства приводит к разгерметизации топливных магистралей и некорректным показаниям датчиков давления.

Профилактика перегрева: поддержание уровня топлива

Топливный насос Форд Фокус 2 погружного типа охлаждается и смазывается непосредственно топливом, в которое он погружен. Работа "на сухую" или при минимальном уровне горючего вызывает критический перегрев электродвигателя насоса. Это приводит к ускоренному износу щеток, деформации пластиковых деталей корпуса и преждевременному выходу из строя.

Низкий уровень топлива особенно опасен при движении с креном (повороты, подъемы), когда насос частично оголяется. Регулярная эксплуатация с лампочкой резерва на приборной панели сокращает ресурс узла на 30-40%. Также возрастает риск перегрева в пробках при активной работе насоса под нагрузкой.

Ключевые правила эксплуатации

Минимально допустимый уровень: никогда не опускайте стрелку указателя ниже 1/4 бака. Это гарантирует полное погружение модуля насоса даже при маневрировании. Заливайте топливо при достижении отметки в 8-10 литров остатка.

Особые ситуации:

• При длительном простое (более 2 недель) поддерживайте бак заполненным минимум на 3/4 для компенсации испарений
• В жаркую погоду (+30°C и выше) увеличивайте минимальный порог до 1/3 бака
• При перевозке грузов или езде в горах сохраняйте не менее 1/2 объема

Контроль состояния: при появлении этих признаков немедленно заправьтесь и проверьте насос:

1. Усиление гудения из-под задних сидений при разгоне
2. Провалы мощности на подъеме с полупустым баком
3. Хлопки или рывки при работе двигателя на низких оборотах

Уровень топлива	Риск перегрева	Рекомендуемое действие
Менее 5 л	Критический	Немедленная заправка
5-10 л	Высокий	Заправка в течение 50 км
10-20 л	Умеренный	Долив на ближайшей АЗС
Более 20 л	Минимальный	Штатная эксплуатация

Дополнительная защита: используйте качественное топливо без примесей воды – конденсат скапливается на дне бака и ускоряет коррозию компонентов насоса. При замене топливного фильтра соблюдайте регламентные сроки (каждые 30 000 км), так как засорение создает дополнительную нагрузку на электродвигатель.

Подготовка к замене: сброс давления в системе

Сброс давления в топливной системе – обязательный этап перед демонтажем насоса. Пренебрежение этой процедурой приведёт к выбросу топлива под высоким давлением при отсоединении магистралей, создавая угрозу возгорания и травмирования.

Работы выполняются на остывшем двигателе в проветриваемом помещении. Исключите источники открытого огня, подготовьте ветошь для возможного пролива топлива и средства индивидуальной защиты (очки, перчатки).

Пошаговая инструкция

1. Отсоедините минусовую клемму аккумулятора для предотвращения случайного запуска насоса.
2. Найдите блок предохранителей в салоне (под панелью приборов со стороны водителя).
3. Извлеките предохранитель топливного насоса (F19, 15А), используя специальные щипцы из блока. Расположение уточняйте по схеме на крышке блока.
4. Подсоедините аккумуляторную клемму, убедитесь в отсутствии искрения.
5. Поверните ключ зажигания в положение "II" (включено) на 5 секунд для разрядки остаточного напряжения.
6. Прокрутите стартером двигатель 8-10 секунд. Мотор не запустится, а остаточное давление в системе сбросится через регулятор.
7. Повторите пункты 5-6 дважды для полного сброса давления.
8. Снимите минусовую клемму аккумулятора перед началом работ с топливопроводами.

После выполнения этих действий аккуратно отожмите фиксатор топливного штуцера на насосе, предварительно подставив ёмкость для остатков топлива. Проверьте отсутствие давления лёгким нажатием на клапан штуцера отвёрткой через ветошь.

Демонтаж заднего сидения для доступа к лючку бака

Доступ к топливному насосу на Ford Focus 2 осуществляется через технологический люк под задним сиденьем. Для его открытия требуется полный демонтаж нижней подушки сиденья. Работы выполняются в салоне автомобиля без применения специнструмента.

Перед началом убедитесь, что автомобиль стоит на ровной поверхности с выключенным зажиганием. Подготовьте перчатки и защиту для рук – металлические скобы могут иметь острые кромки. Извлеките из-под сиденья посторонние предметы.

Последовательность демонтажа

1. Освободите фиксаторы подушки: найдите два металлических крюка в передней части сиденья у порогов.
2. Приподнимите край сиденья: возьмитесь за переднюю часть подушки обеими руками ближе к креплениям.
3. Резко потяните вверх и на себя: приложите усилие, чтобы крюки вышли из пазов кузова. Характерный щелчок подтвердит освобождение.
4. Сдвиньте подушку вперед: освободите задние фиксирующие языки из проушин кузова.
5. Извлеките сиденье из салона: аккуратно вынесите подушку через дверной проем.

После демонтажа откроется доступ к защитной крышке люка топливного модуля. Не поднимайте подушку за центральную часть – это может привести к деформации каркаса. При установке убедитесь, что задние языки полностью вошли в направляющие перед фиксацией передних крюков.

Элемент крепления	Расположение	Тип фиксации
Передние крюки	У порогов по краям сиденья	Вертикальная защелка
Задние языки	По нижнему краю подушки	Горизонтальные направляющие

При частом демонтаже проверяйте целостность крепежных элементов. Поврежденные крюки могут стать причиной дребезжания сиденья при движении. Для упрощения последующих снятий обработайте металлические части силиконовой смазкой.

Отключение разъемов и топливных трубок модуля

Перед началом демонтажа топливного модуля необходимо обесточить электрическую цепь системы питания. Для этого отсоедините минусовую клемму от аккумуляторной батареи. Дождитесь снижения давления в топливной рампе – характерный шипящий звук при откручивании пробки топливного фильтра свидетельствует об остаточном давлении.

Снимите заднее сиденье для доступа к сервисному люку топливного бака. Аккуратно отогните шумоизоляцию, открутите крепежные винты и снимите защитную крышку люка. Перед вами откроется доступ к разъему жгута проводов и топливным магистралям, подключенным к модулю.

Порядок отсоединения элементов

1. Электрический разъем:
   • Нажмите на фиксатор в верхней части колодки
   • Потяните разъем вдоль оси контактов без перекоса
   • Проверьте целостность уплотнительного кольца после снятия
2. Топливная магистраль подачи (трубка высокого давления):
   • Сдвиньте фиксирующую клипсу отверткой в сторону трубки
   • Зажмите пружинный фиксатор быстросъема пальцами
   • Резким движением отсоедините штуцер от модуля
3. Топливная магистраль возврата (обратная трубка):
   • Повторите действия пункта 2 для трубки меньшего диаметра
   • Используйте ветошь для сбора проливов топлива

Элемент	Тип соединения	Особенности демонтажа
Электрический разъем	Многоштырьковый с фиксатором	Запрещено тянуть за провода
Трубка подачи топлива	Быстросъемное соединение	Ø 8 мм, синяя маркировка
Трубка обратки	Быстросъемное соединение	Ø 6 мм, черная маркировка

Внимание: Все операции проводите в проветриваемом помещении без источников открытого огня. Используйте защитные очки и перчатки из маслобензостойкой резины. При замене трубок используйте только оригинальные уплотнительные кольца во избежание утечек топлива.

Как снять стопорное кольцо крепления насоса

Перед началом работ обязательно сбросьте давление в топливной системе. Обычно это делается путем временного извлечения соответствующего предохранителя топливного насоса (Fuse 19, 20А в монтажном блоке салона) или реле насоса и последующего запуска двигателя до его самостоятельной остановки. Дождитесь остывания двигателя. Отсоедините минусовую клемму аккумуляторной батареи.

Снимите заднее сиденье. Открутите винты крепления и снимите крышку сервисного люка топливного модуля, расположенного в полу кузова. Отсоедините электрический разъем топливного насоса и штуцеры топливопроводов (быстросъемные соединения). Будьте готовы к небольшому остаточному вытеканию топлива. Теперь виден топливный модуль, зафиксированный в баке большим пластиковым стопорным кольцом.

Процедура снятия стопорного кольца

Стопорное кольцо удерживает корпус топливного модуля в баке. Оно сделано из пластика и имеет резьбу с крупным шагом. Для его снятия требуется специальный инструмент или подручные средства:

• Тщательно очистите посадочную поверхность кольца и область вокруг него от пыли и грязи. Попадание абразива внутрь бака крайне нежелательно.
• Используйте специальный съемник для стопорных колец топливных насосов Ford. Это самый безопасный и удобный вариант. Съемник вставляется в пазы кольца, и ударом молотка по съемнику кольцо проворачивается против часовой стрелки до выхода из зацепления.
• Альтернатива (требует осторожности): Если съемника нет, можно использовать тупую пробойник или широкую плоскую отвертку и молоток. Найдите на кольце специальные пазы или уступы для инструмента (часто они обозначены стрелками с надписью "Open" или "Lock").

Направьте инструмент в паз или на уступ кольца. Короткими, резкими ударами молотка по инструменту начинайте выбивать кольцо против часовой стрелки (вид сверху). Работайте аккуратно, смещая точку приложения удара по окружности кольца, чтобы оно выходило равномерно.

Внимание: Пластик кольца и посадочного места модуля очень хрупкий! Чрезмерная сила или перекос инструмента могут привести к сколам или поломке кольца или горловины бака. Будьте терпеливы, прикладывайте усилие строго по касательной к окружности кольца.

После того как кольцо провернется на достаточный угол (обычно 30-45 градусов), оно выйдет из зацепления с горловиной бака. Снимите кольцо рукой. Будьте готовы к тому, что кольцо может быть сильно затянуто или "прикипевшим" из-за времени, температуры и паров топлива, что значительно усложнит снятие.

Извлечение топливного модуля из бака

Перед началом работ обязательно сбросьте давление в топливной системе. Для этого найдите предохранитель топливного насоса (обычно в монтажном блоке салона), запустите двигатель и дайте ему заглохнуть самостоятельно. После этого отсоедините минусовую клемму аккумулятора для предотвращения случайного искрообразования. Убедитесь в наличии огнетушителя рядом с местом проведения работ.

Доступ к топливному модулю осуществляется через технологический люк под задним диваном салона. Снимите обивку сиденья, открутите крепежные болты и аккуратно снимите защитную крышку люка, избегая попадания грязи в топливный бак. Очистите прилегающую область вокруг модуля сжатым воздухом или щеткой.

Последовательность демонтажа

1. Отсоедините электрический разъем насоса, нажав на фиксатор
2. Снимите вакуумный шланг с регулятора давления (при наличии)
3. Используя специальный съемник или молоток с отверткой, ослабьте прижимное кольцо против часовой стрелки
4. Извлеките кольцо и уплотнительную прокладку, отметив их ориентацию
5. Аккуратно вытащите модуль, наклонив его под углом 30° для прохождения направляющих
6. Немедленно закройте отверстие бака чистой ветошью

Критические моменты: При извлечении избегайте деформации поплавка датчика уровня топлива. Не допускайте падения модуля – чувствительные элементы могут повредиться. Перед установкой нового модуля очистите посадочное место от остатков старой прокладки.

Компонент	Особенности демонтажа
Прижимное кольцо	Используйте латунный дрейф для предотвращения сколов
Топливные магистрали	Применяйте защитные колпачки для предотвращения загрязнений
Уплотнительное кольцо	Обязательна замена при каждой разборке

Чистка посадочного места от загрязнений перед сборкой

Остатки старого герметика, грязь и топливные отложения на посадочной поверхности бензобака препятствуют плотному прилеганию насоса. Неполное удаление загрязнений приводит к разгерметизации соединения, утечке паров топлива и ошибкам по давлению в топливной рампе.

Используйте пластиковый скребок или деревянный шпатель для механического удаления крупных фрагментов старого герметика. Абразивные металлические инструменты недопустимы – они повреждают поверхность бака и создают риски образования искр.

Этапы очистки

1. Обработать остатки герметика специализированным очистителем (Loctite 7063, Permatex Gasket Remover).
2. Выдержать 5-10 минут для размягчения отложений.
3. Аккуратно удалить размягчённые загрязнения безворсовой ветошью.
4. Повторно протереть поверхность чистой ветошью, смоченной бензином "Калоша" или изопропиловым спиртом.
5. Проверить отсутствие ворсинок и мусора с помощью фонарика.

Критические требования:

• Поверхность должна быть абсолютно сухой перед нанесением герметика
• Запрещено использовать сжатый воздух для просушки – возможен выброс остатков химии
• Не допускать попадания очистителей в топливный бак

Сравнение оригинальных насосов и аналогов (VDO, Bosch)

Оригинальные топливные насосы для Ford Focus 2 производятся по спецификациям завода-изготовителя, гарантируя полную совместимость с топливной системой. Они проходят многоступенчатое тестирование, включая проверку давления, уровня шума и виброустойчивости. Основной недостаток – высокая стоимость, которая в 2-3 раза превышает цену аналогов.

Аналоги от VDO и Bosch являются распространённой альтернативой. VDO (Siemens) часто поставляется на конвейеры европейских автозаводов, включая Ford, что обеспечивает близкое к оригиналу качество. Bosch специализируется на топливных системах десятилетиями, предлагая насосы с улучшенными характеристиками износостойкости. Оба бренда используют сертифицированные материалы, но возможны отклонения в конструкции корпуса или крепежей.

Ключевые отличия

Параметр	Оригинал	VDO	Bosch
Цена	★★★★★	★★★☆☆	★★★☆☆
Ресурс (средний)	120-150 тыс. км	100-130 тыс. км	110-140 тыс. км
Совместимость	100%	Проверять артикул	Проверять артикул

Критические факторы при выборе:

• Оригинал: Гарантированная работа без адаптации, но экономически невыгоден при пробеге >150 тыс. км
• VDO: Оптимален для умеренного климата, возможны сбои при частой эксплуатации с минимальным уровнем топлива
• Bosch: Устойчив к перегреву, но требует замены топливного фильтра одновременно с насосом

Рекомендуется избегать noname-аналогов: использование дешёвых подделок ведёт к некорректному давлению в рампе, ошибкам P0087/P0190 и риску обездвиживания автомобиля. При установке VDO/Bosch обязательна калибровка давления через диагностический сканер.

Критерии выбора нового топливного модуля

Определите точную модификацию двигателя и год выпуска автомобиля, так как конструкция модуля (давление, тип форсунок, крепления) отличается для бензиновых версий 1.4/1.6/1.8/2.0 и дизелей. Ошибка приведет к несовместимости или некорректной работе топливной системы.

Проверьте VIN-код или каталожный номер старого модуля у официальных дилеров Ford либо через проверенные электронные каталоги (например, ETIS). Это исключит риск покупки несоответствующей детали из-за частых ревизий производителя в течение производственного цикла модели.

Ключевые параметры при подборе

Тип насоса: для атмосферных двигателей применяются механические насосы (давление 3.5-4 бар), а для турбированных (EcoBoost) – высокопроизводительные электрические (до 5-6 бар). Несоответствие давления вызовет ошибки по обеднению смеси или "троение".

Конструкция поплавка датчика уровня: пластиковый аналог дешевле, но металлический оригинал (особенно в модулях VDO/Siemens) устойчивее к отечественному топливу и перепадам температур. Проверьте форму топливозаборника – изогнутые варианты исключают "оголение" при маневрировании с полупустым баком.

Рекомендации по производителям

• Оригинал (Ford): артикулы 1M5G9H307BA, 3M51G9H307AA – оптимальный ресурс (120+ тыс.км), но высокая цена.
• Premium-аналоги: VDO/Siemens (арт. S2547), Bosch (0986584660) – баланс цены и надежности, требуют проверки совместимости по каталогу.
• Бюджетные замены: Starline, JP Group – ресурс редко превышает 40-50 тыс.км, возможен ранний выход из строя регулятора давления или "залипание" щеток насоса.

Контроль качества и установка

1. Убедитесь в наличии герметичной упаковки и защитной заглушки на патрубке модуля – это предотвращает попадание пыли при транспортировке.
2. Сравните длину штанг, форму уплотнительного кольца и разъем электропроводки с демонтированным образцом – отклонения недопустимы.
3. Проверьте комплектацию: новые болты крепления крышки бака (часто требующие замены) и инструкцию по моменту затяжки (12-15 Нм).

Критерий	Риски при игнорировании
Соответствие давления насоса	Потеря мощности, ошибки P0087/P0190, калильное зажигание
Качество фильтра-сетки	Забивание грязью через 10-15 тыс.км, "плавающие" обороты холостого хода
Целостность топливопроводов	Утечка бензина, запах в салоне, опасность возгорания

Важно: избегайте модулей без маркировки бренда или с нечитаемыми артикулами – высока вероятность контрафакта. После установки обязательно проверьте герметичность соединений и отсутствие ошибок в ЭБУ через диагностический сканер перед первым запуском.

Проверка состояния резиновых уплотнителей при замене

При демонтаже насоса осмотрите все резиновые кольца и прокладки на топливном модуле, особенно крупное уплотнительное кольцо горловины бака и уплотнители датчика уровня топлива. Любые трещины, потертости, микропоры или потеря эластичности (материал стал жестким, крошится при сжатии) требуют обязательной замены. Не пытайтесь временно использовать старые уплотнители – это гарантированно вызовет утечку паров топлива или самого бензина.

Перед установкой новых элементов тщательно очистите посадочные места в баке и на модуле от грязи, остатков старой резины и топливных отложений. Убедитесь, что на поверхностях нет заусенцев или царапин, способных повредить уплотнение. Смажьте новые кольца чистым моторным маслом или специальной силиконовой смазкой для резины – это облегчит монтаж и предотвратит перекос или закусывание.

Ключевые этапы и требования

Обязательные действия при проверке:

• Визуальный осмотр: Ищите трещины, разрывы, вмятины, признаки "дубления" (потерю гибкости).
• Тактильная проверка: Сожмите уплотнитель – он должен быстро восстановить форму, не оставляя следов деформации.
• Сверка геометрии: Убедитесь, что новое кольцо идентично старому по размеру и сечению.

Проблема уплотнителя	Риск при использовании
Трещины/разрывы	Непосредственная утечка топлива, запах бензина
Потеря эластичности	Негерметичность при вибрациях, пропуск паров
Микропоры, истирание	Постепенное просачивание топлива, образование паровой пробки
Задиры, деформация	Неплотная посадка, перекос модуля, быстрый износ

Используйте только оригинальные уплотнители или сертифицированные аналоги проверенных брендов (например, Corteco, Elring). Дешевые некачественные резиновые изделия быстро деградируют в агрессивной топливной среде. После установки модуля и подключения магистралей запустите двигатель и внимательно проверьте область горловины бака и разъемов на предмет подтеков топлива до окончательной сборки обивки багажника.

Установка нового насоса: правильная ориентация в баке

Крайне важно установить новый топливный модуль в баке в правильном положении. Неправильная ориентация приведет к некорректной работе датчика уровня топлива (поплавок будет показывать неверный уровень или застревать), возможному пережатию топливопроводов или шлангов, а также к проблемам с фиксацией модуля и герметичностью бака.

Перед установкой нового насоса тщательно очистите посадочное место на баке от грязи и убедитесь в чистоте и целостности уплотнительного кольца. Убедитесь, что фиксаторное кольцо не повреждено и его резьба чистая.

Ключевые моменты правильной установки

Обратите внимание на следующие элементы при установке модуля в бак:

• Метки на корпусе модуля и баке: На корпусе топливного модуля и на горловине бака обычно нанесены стрелки, насечки или другие метки. Они обязательно должны совпасть при установке модуля.
• Положение поплавка датчика уровня: Убедитесь, что рычаг с поплавком свободно перемещается по всей своей траектории и ни за что не цепляется внутри бака. Поплавок должен быть обращен в сторону, противоположную направлению движения автомобиля (обычно к задней части бака).
• Направление топливных штуцеров: Штуцеры для подачи и возврата топлива должны быть направлены в сторону соответствующих магистралей в автомобиле (обычно вперед, к моторному отсеку). Гибкий шланг внутри бака не должен быть перекручен или пережат.

Процесс установки и проверки ориентации:

1. Аккуратно опустите новый топливный модуль в бак, ориентируя его так, чтобы метки на модуле совпали с метками на горловине бака.
2. Поверните модуль по часовой стрелке (обычно на 10-30 градусов) до характерного щелчка или до ощутимого упора. Это обеспечит правильное зацепление модуля с фиксаторами внутри бака.
3. Убедитесь, что модуль сидит ровно и не перекошен. Поплавок должен свободно болтаться.
4. Установите фиксаторное кольцо. Совместите выступы на кольце с пазами на горловине бака. Плотно закрутите кольцо по часовой стрелке до упора, используя подходящий инструмент (например, молоток и пробойник или специальный ключ). Должен прозвучать отчетливый щелчок или серия щелчков, свидетельствующих о фиксации.
5. После установки кольца еще раз проверьте, что модуль не проворачивается в кольце, метки остались совмещенными, а кольцо надежно зафиксировано.

Последствия неправильной ориентации:

Неправильное действие	Возможное последствие
Несовпадение меток	Неправильная работа датчика уровня топлива, заедание поплавка
Неправильный поворот модуля	Пережатие топливных шлангов внутри бака, повреждение модуля
Неправильное положение поплавка	Ложные показания уровня топлива ("пустой" бак при наличии топлива или наоборот)
Недокрученное фиксаторное кольцо	Утечка паров топлива, запах бензина, возможная негерметичность при опрокидывании

После сборки и подключения электрического разъема, перед установкой заднего сиденья или люка, обязательно проверьте герметичность соединения при включенном зажигании (насос создаст давление в системе). Убедитесь в отсутствии запаха бензина в салоне и визуально в подтеков в районе горловины бака. Проверьте первоначальные показания уровня топлива на приборной панели.

Особенности подключения топливопроводов и разъемов

Топливопроводы на Форд Фокус 2 используют быстросъемные фитинги с цветовой маркировкой: синий обозначает подающую магистраль высокого давления, серый – обратную линию. Каждое соединение оснащено фиксатором, требующим нажатия для отсоединения. Диаметры штуцеров исключают перепутывание линий при монтаже.

Электрический разъем насоса оборудован пластиковым замком-защелкой. Для отключения необходимо отжать фиксатор пальцами, избегая применения инструментов. Контакты разъема имеют влагозащитное покрытие, но требуют визуального контроля на отсутствие коррозии перед подключением.

Ключевые этапы подключения

1. Подготовка системы: Сбросьте остаточное давление через клапан на топливной рампе перед отсоединением магистралей.
2. Монтаж топливопроводов:
   • Наденьте синий фитинг на штуцер подачи до характерного щелчка
   • Соедините серый фитинг с возвратным каналом
3. Электрическое подключение: Совместите разъем с гнездом насоса, нажмите до защелкивания фиксатора. Убедитесь в отсутствии перегибов проводов.

Элемент	Тип соединения	Контрольный признак
Подающий топливопровод	Быстросъемный (синий)	Фиксатор в закрытом положении
Обратный топливопровод	Быстросъемный (серый)	Отсутствие люфта соединения
Электрический разъем	Штекер с защелкой	Аудиальный щелчок фиксатора

Важно: После запуска двигателя проверьте герметичность соединений визуально и по запаху топлива. При обнаружении протечек – заглушите мотор и перепроверьте фиксацию фитингов.

Замена уплотнителя люка топливного модуля

Износ уплотнителя люка топливного модуля приводит к утечке паров бензина в салон автомобиля. Характерный запах топлива в салоне, особенно после заправки, указывает на необходимость срочной замены резинового кольца.

Перед началом работ обязательно снимите клемму "минус" с аккумулятора для исключения искрообразования. Убедитесь в отсутствии открытого огня и обеспечьте хорошую вентиляцию рабочей зоны – пары бензина взрывоопасны.

Необходимые инструменты и материалы

• Новый уплотнитель люка (оригинальный артикул Ford 6M5Z9C164AA или аналог)
• Набор торцевых головок с воротком
• Крестообразная отвертка
• Чистая ветошь
• Пластиковый монтажный инструмент

Порядок выполнения работ

1. Демонтаж заднего сиденья: поднимите нижнюю часть сиденья, потянув вверх за передний край, затем открутите болты крепления спинки.
2. Снятие люка доступа: отогните звукоизоляционный ковролин, выкрутите 8 крепежных винтов по периметру люка топливного модуля крестообразной отверткой.
3. Извлечение старого уплотнителя: аккуратно подденьте пластиковым инструментом резиновое кольцо по всему контуру и снимите его с посадочного места. Очистите поверхность от грясти и остатков резины.
4. Установка нового уплотнителя: равномерно уложите новое кольцо в паз без перекручиваний, убедившись в полной посадке по всей окружности.
5. Обратная сборка: установите люк на место, затяните винты крест-накрест с умеренным усилием. Верните на место звукоизоляцию и закрепите сиденье.

После подключения АКБ запустите двигатель и проверьте отсутствие запаха бензина в салоне. Для окончательной проверки герметичности обработайте стык люка мыльным раствором – появление пузырей укажет на необходимость переустановки уплотнителя.

Запуск двигателя после замены: контроль утечек

После установки нового топливного насоса и сборки топливного модуля, перед запуском двигателя критически важно проверить герметичность всех соединений топливной системы. Невыполнение этого этапа может привести к утечкам горючего, создающим пожароопасную ситуацию и риск повреждения компонентов.

Перед первым включением зажигания визуально осмотрите места соединений топливопроводов (быстросъемные фитинги), уплотнительное кольцо люка бензобака и корпус насоса. Убедитесь в правильной фиксации всех хомутов и отсутствии перегибов магистралей.

Процедура контроля после запуска

Кратко включите зажигание (без запуска стартера) на 2-3 секунды для создания давления в системе. Снова проверьте соединения на предмет появления капель топлива. Если утечек нет:

1. Запустите двигатель на холостых оборотах минимум на 5 минут.
2. Внимательно осмотрите:
   • Зону установки насоса под задним сиденьем
   • Топливные шланги в моторном отсеке (возле рампы форсунок и регулятора давления)
   • Места под днищем автомобиля
3. Проверьте отсутствие резкого запаха бензина в салоне и багажнике.

При обнаружении даже незначительной утечки:

1. Немедленно заглушите двигатель.
2. Сбросьте давление в топливной системе (через специальный клапан на рампе или путем ослабления предохранителя топливного насоса).
3. Определите источник проблемы и устраните его (подтяните соединение, замените дефектное уплотнение, переустановите фитинг).

Повторяйте процедуру запуска и контроля до полного отсутствия следов топлива. Убедитесь в стабильной работе двигателя на всех режимах после устранения возможных утечек.

Реанимация заклинившего насоса: методы простукивания

Заклинивание топливного насоса на Форд Фокус 2 часто вызвано длительным простоем, критически низким уровнем топлива (работа "на сухую") или попаданием крупных загрязнений в механизм. Простукивание корпуса насоса – это экстренный метод, позволяющий попытаться расшевелить заклинивший ротор электродвигателя или подвижные элементы редукционного клапана перед запуском двигателя.

Эффективность простукивания зависит от причины заклинивания и степени повреждения. Метод наиболее результативен при незначительном "залипании" щеток электродвигателя или временном заедании клапана из-за отложений. Важно действовать аккуратно, чтобы не повредить корпус топливного модуля или топливопроводы.

Порядок выполнения простукивания

Перед началом убедитесь в отсутствии запаха бензина в салоне и признаков утечки топлива под автомобилем. Откройте лючок доступа к насосу под задним сиденьем:

1. Снимите заднее сиденье, отогнув фиксаторы в районе подколенной зоны пассажиров и потянув сиденье вверх.
2. Открутите крепежные болты (обычно Torx T20/T25) и снимите металлическую или пластиковую крышку люка топливного модуля.
3. Отключите разъем питания насоса (предварительно сняв минусовую клемму АКБ для безопасности).

Техника простукивания:

• Используйте неметаллический инструмент: рукоятку отвертки с резиновым наконечником, деревянный брусок, резиновую киянку.
• Наносите короткие, отрывистые удары средней силы по корпусу топливного модуля (пластиковый цилиндр), особенно в зоне расположения электродвигателя насоса (обычно нижняя часть).
• Избегайте ударов по электрическому разъему, топливным штуцерам, поплавку датчика уровня топлива или пластиковым защелкам фиксатора модуля.
• Поворачивайте модуль и простукивайте со всех сторон (2-3 минуты).

Последовательность действий после простукивания:

Действие	Цель	Контроль
Подключите разъем насоса обратно	Подать питание	Убедиться в надежности контакта
Включите зажигание (не запуская двигатель)	Дать команду на включение насоса	Прислушаться к звуку работы насоса (3-5 секунд)
Повторите цикл включения зажигания 2-3 раза	Создать давление в рампе	Проверить давление (если есть манометр)

Если после простукивания насос заработал (слышен характерный высокочастотный гул) и двигатель запустился – немедленно заправьте бак минимум до половины. Учтите, что простукивание – временное решение. Заклинивание указывает на износ или загрязнение, требующее диагностики и, вероятно, замены насоса в ближайшее время. Повторное заклинивание после "реанимации" обычно означает необходимость установки нового топливного модуля.

Опасности установки неоригинальных насосов низкого качества

Использование дешевых аналогов топливного насоса для Ford Focus 2 несет прямые риски для работоспособности двигателя и безопасности эксплуатации. Эти компоненты часто изготавливаются с нарушением технологических стандартов, что приводит к критическим отказам в работе топливной системы.

Несоответствие характеристик неоригинальных насосов заводским параметрам провоцирует нарушения в подаче топлива. Это выражается в нестабильном давлении в рампе, перебоях холостого хода и потере мощности, особенно заметной при резком ускорении или движении под нагрузкой.

Основные риски и последствия

Технические проблемы:

• Перегрев и возгорание - дефектные детали корпуса или электродвигателя вызывают искрение, нагрев топлива и воспламенение
• Загрязнение системы - разрушение фильтрующих элементов и пластиковых компонентов приводит к попаданию частиц в форсунки
• Гидроудары - неконтролируемое давление повреждает регулятор, топливную рампу и уплотнители

Эксплуатационные нарушения:

1. Внезапная остановка двигателя при движении из-за отказа насоса
2. Повышенный расход топлива (до 15-20%) вследствие неоптимального давления
3. Ошибки ЭБУ (P0087, P0190) и постоянное горение индикатора Check Engine

Компонент	Риск повреждения
Топливный фильтр	Забивание металлической стружкой
Форсунки	Зависание клапанов из-за абразива
Бензобак	Деформация от перегрева
Датчики давления	Калибровочный сбой

Экономия при покупке неоригинального насоса оборачивается затратами на ремонт смежных систем. Гарантийный срок дешевых аналогов редко превышает 6 месяцев, тогда как оригинальные компоненты рассчитаны на 150+ тыс. км пробега.

Замеры давления топлива после ремонта

После замены или восстановления топливного насоса обязательна проверка давления в системе. Эта процедура подтверждает корректность установки компонентов, герметичность соединений и соответствие параметров техническим требованиям. Игнорирование замеров может привести к повторному выходу узла из строя или некорректной работе двигателя.

Для выполнения замера потребуется манометр с диапазоном до 6-7 бар и подходящим переходником для штуцера топливной рампы Форд Фокус 2. Проверка осуществляется при включенном зажигании, на работающем двигателе в разных режимах, а также анализируется остаточное давление после остановки мотора.

Порядок выполнения замеров

Ключевые этапы проверки:

1. Подключите манометр к штуцеру контрольного давления на топливной рампе
2. Включите зажигание (без запуска двигателя) - зафиксируйте показания
3. Запустите мотор - снимите параметры на холостом ходу
4. Резко нажмите педаль газа - отследите динамику изменения давления
5. Пережмите обратную магистраль - давление должно возрасти до 5-7 бар
6. Заглушите двигатель - контролируйте скорость падения давления

Нормативные значения:

Режим работы	Давление (бар)
При включении зажигания	3.8 - 4.2
Холостой ход	3.5 - 3.8
С пережатой обраткой	5.0 - 7.0
Остаточное (через 10 мин)	не менее 2.0

Типовые проблемы при отклонениях:

• Низкое давление на всех режимах - износ регулятора или засор фильтра
• Скачки при нагрузке - негерметичность соединений топливопроводов
• Быстрое падение после остановки - дефект обратного клапана насоса
• Отсутствие роста с пережатой обраткой - недостаточная производительность насоса

После завершения замеров аккуратно снимите манометр, проведите визуальный контроль штуцера на предмет подтеканий. Убедитесь в отсутствии кода ошибок в ЭБУ двигателя с помощью диагностического сканера. Корректные показатели давления подтверждают качество выполненных ремонтных работ.

Типичные косяки при самостоятельной замене насоса

Ошибки при замене топливного модуля часто приводят к утечкам бензина, некорректной работе двигателя или повторному демонтажу. Основная причина – игнорирование технических нюансов конструкции и спешка.

Наиболее критичные просчёты возникают при работе с уплотнениями и электрикой. Неправильная сборка резьбовых соединений или повреждение проводки гарантированно вызовут проблемы в ближайшей эксплуатации.

Распространённые ошибки

• Неплотная установка кольца-уплотнителя
  Приводит к протечкам топлива и запаху бензина в салоне. Требует повторной разборки для корректировки положения резинки.
• Забытые шланги/разъёмы в баке
  Оставленный топливопровод или датчик уровня вызывает необходимость полного демонтажа модуля после сборки.
• Перетяжка крепёжной гайки
  Деформирует пластиковый фланец, нарушая геометрию посадочного места уплотнителя.
• Загрязнение топливной магистрали
  Попадание мусора в открытые штуцеры при демонтаже засоряет форсунки и регулятор давления.

Последствия нарушений

Ошибка	Результат
Повреждение поплавка ДУТ	Некорректные показания уровня топлива на панели приборов
Перекручивание топливопроводов	Снижение давления в рампе, троение двигателя
Неправильная ориентация модуля	«Голодание» мотора на поворотах при остатке топлива

Обязательные этапы контроля: проверка целостности всех резиновых уплотнений перед сборкой, фиксация разъёмов до щелчка, запуск двигателя для теста давления до установки обивки багажника.

Список источников

При подготовке материалов использовалась техническая документация и экспертные публикации, посвященные топливным системам автомобилей Ford. Основное внимание уделено особенностям конструкции, диагностике и обслуживанию компонентов модели Focus второго поколения.

Источники включают руководства по ремонту от производителя, специализированные автомобильные издания, а также аналитические обзоры от инженеров-практиков. Данные прошли перекрестную проверку на соответствие актуальным техническим стандартам.

Информационные ресурсы

• Официальное руководство по ремонту Ford Focus II (2004-2011 гг.) издательства Ford Motor Company
• Технический бюллетень "Топливные системы бензиновых двигателей Duratec" (2015)
• Специализированный журнал "Автосервис: практика и технологии", выпуск №3 за 2020 год
• Методическое пособие "Диагностика неисправностей топливного насоса" НИИ Автопрома
• Экспертный обзор "Рециркуляция топлива в системах с электронным управлением" (инженер С. Петров)
• Сборник технических решений "Типовые неисправности Ford Focus II" издательства "АвтоМастер"

Видео: Колхозим топливный насос на ФОРД ФОКУС 2 с Автоваза. Как разобрать бензонасос.


• Марки английских автомобилей - полный список с фото

• BMW 535i (F10) - подробные данные, мнения, фотографии

• Ауди 100 - сколько реально "кушает" бензина по отзывам хозяев
