Топливный насос ВАЗ-2110 - технические параметры

Статья обновлена: 18.08.2025

Топливный насос в автомобиле ВАЗ-2110 выполняет критически важную функцию подачи горючего из бака в двигатель под необходимым давлением.

От его исправности и технических параметров напрямую зависят стабильность работы силового агрегата, динамические характеристики и расход топлива.

В данном обзоре детально рассматриваются ключевые эксплуатационные и конструктивные особенности штатного топливного насоса для моделей десятого семейства.

Расположение топливного насоса в конструкции ВАЗ-2110

Топливный насос (электрический бензонасос) на автомобиле ВАЗ-2110 расположен непосредственно внутри топливного бака. Это характерное для многих современных инжекторных автомобилей решение обеспечивает подачу топлива под необходимым давлением к топливной рампе двигателя и одновременно способствует охлаждению самого насоса за счет окружающего его топлива.

Доступ к насосу осуществляется через технологический люк в кузове автомобиля, скрытый под задним диваном салона. Для его замены или обслуживания необходимо демонтировать нижнюю часть заднего сиденья, снять декоративный лючок в полу салона, после чего открывается доступ к топливопроводам, электрическому разъему и крепежной пластине модуля.

Ключевые особенности расположения

Насос интегрирован в единый топливный модуль, включающий поплавок датчика уровня топлива, сетчатый фильтр грубой очистки (сетку) и регулятор давления.
Модуль закреплен на верхней стенке топливного бака с помощью прижимного кольца (большой пластиковой гайки).
Подача топлива осуществляется по топливной магистрали под давлением, а возврат излишков – по обратной магистрали ("обратке").
Электрический разъем расположен на крышке модуля и защищен от попадания бензина.

Типы применяемых топливных насосов: модуль против погружного

Модульные насосы устанавливаются вне топливного бака – обычно в моторном отсеке или на раме. Они представляют собой отдельный механический или электрический блок, соединённый с баком топливопроводами. Такая конструкция была распространена на ранних поколениях автомобилей ВАЗ.

Погружные насосы монтируются непосредственно внутри топливного бака и объединены с датчиком уровня топлива, фильтром и регулятором давления в единый модуль. Этот тип является стандартным для ВАЗ-2110, обеспечивая стабильную подачу бензина под высоким давлением, требуемым инжекторной системой.

Сравнительные характеристики

Критерий	Модульный насос	Погружной насос (ВАЗ-2110)
Место установки	Вне бака (моторный отсек/кузов)	Внутри топливного бака
Охлаждение	Воздушное, риск перегрева	Топливом, эффективное
Шумность	Выше (слышен в салоне)	Ниже (гасится топливом и баком)
Замена	Проще (наружный доступ)	Требует снятия бака или люка
Надёжность	Склонен к завоздушиванию	Устойчивая работа под нагрузкой
Давление	До 3.5 бар	3.6-4.0 бар (для инжектора)

Рабочее давление топливного насоса ВАЗ-2110

Рабочее давление топливного насоса – критически важный параметр для стабильной работы двигателя. Оно обеспечивает корректное формирование топливно-воздушной смеси и бесперебойную подачу горючего к форсункам.

Для ВАЗ-2110 номинальное значение рабочего давления составляет 3.8 бар (380 кПа) при работающем двигателе и снятой вакуумной трубке с регулятора. Допустимый диапазон варьируется в пределах 3.6–4.0 бар. Отклонения от этих значений приводят к сбоям в работе мотора.

Ключевые характеристики и последствия отклонений

Измерение давления выполняется манометром на топливной рампе. Основные симптомы несоответствия норме:

Снижение давления: затрудненный запуск, «плавающие» обороты, потеря мощности.
Повышение давления: переобогащение смеси, повышенный расход топлива, черный дым из выхлопа.

Параметр	Значение
Номинальное давление	3.8 бар
Допустимый диапазон	3.6–4.0 бар
Давление при выключенном зажигании (остаточное)	> 2.0 бар (через 10 минут)

Распространенные причины отклонений включают износ насоса, загрязнение топливного фильтра, неисправность регулятора давления или подсос воздуха. Регулярная диагностика давления позволяет своевременно выявить неполадки топливной системы.

Производительность насоса в литрах за час

Номинальная производительность топливного насоса ВАЗ-2110 составляет 60-70 литров в час при рабочем давлении 3,8-4,0 бар. Этот показатель обеспечивает стабильную подачу бензина для двигателей объёмом до 1,6 литров на всех режимах работы.

Производительность измеряется при напряжении бортовой сети 13,5В и температуре топлива +20°C. Реальное значение может снижаться до 45-50 л/ч при критическом износе деталей насоса или падении напряжения ниже 11В.

Факторы влияния

Ключевые параметры, определяющие фактическую производительность:

Состояние фильтров – засорение сетки грубой очистки снижает подачу на 15-25%
Вязкость топлива – зимой производительность повышается на 5-7% из-за большей плотности бензина
Износ щёток электродвигателя – уменьшает обороты крыльчатки

Минимально допустимая производительность	45 л/ч
Производительность при испытании нового насоса	≥65 л/ч
Падение при засорении фильтра тонкой очистки	до 30 л/ч

Напряжение питания электродвигателя насоса

Электродвигатель топливного насоса ВАЗ-2110 функционирует от постоянного тока номинальным напряжением 12 В. Это значение соответствует стандартной бортовой сети автомобиля. Питание подаётся через реле и предохранитель номиналом 15 А, установленный в монтажном блоке.

Рабочий диапазон напряжения составляет 10.5-15 В. При падении ниже 10.5 В производительность насоса критически снижается, что вызывает перебои в работе двигателя. Превышение 15 В может привести к перегреву обмоток и преждевременному выходу из строя.

Особенности электропитания

Ключевые характеристики цепи питания:

Тип тока: постоянный (DC)
Потребляемый ток: 5-7 А в рабочем режиме
Схема подключения: "+" через реле к серому проводу, "-" к кузову
Активация: контроллером ЭСУД на 2-3 секунды при включении зажигания и постоянно при работе ДВС

Наиболее частые проблемы связаны с окислением контактов, обрывом проводов или падением напряжения из-за:

Разряженного аккумулятора
Неисправного реле насоса
Коррозии в разъёмах
Износа проводки

Состояние напряжения	Влияние на насос
Менее 10.5 В	Невозможность создания давления 3.8 бар
11-12 В	Штатный режим работы
Более 15 В	Перегрев, разрушение щёток

Диагностику выполняют мультиметром на разъёме насоса при включённом зажигании. Значения ниже 11 В требуют проверки цепи питания и контактов.

Ток потребления электродвигателя при номинале

Номинальный ток потребления электродвигателя топливного насоса (бензонасоса) для ВАЗ-2110 является важной эксплуатационной характеристикой, напрямую связанной с его мощностью и производительностью. Для большинства штатных и совместимых насосов, таких как Bosch 0 580 254 984 или его аналоги, этот параметр в рабочем режиме обычно составляет 5.0 - 6.5 Ампер при номинальном напряжении бортовой сети 13.5В (напряжение при работающем двигателе).

Значение тока зависит от создаваемого насосом давления (нагрузки), вязкости топлива и электрического сопротивления обмоток двигателя. При номинальном давлении в топливной рампе (около 3.8 бар для систем с обратной магистралью) двигатель насоса потребляет ток в указанном диапазоне. Превышение этих значений может указывать на повышенное механическое сопротивление (износ, загрязнение) или проблемы в электрической цепи.

Ключевые параметры тока электродвигателя

Основные характеристики тока, связанные с работой электродвигателя бензонасоса:

Пусковой ток (ток старта): Значительно превышает номинальный, может достигать 10-15 А кратковременно в момент включения зажигания. Это связано с необходимостью преодоления инерции покоя ротора и первоначального сопротивления системы.
Номинальный рабочий ток: Устойчивое значение ~5-6.5 А при работе под нормальной нагрузкой (номинальное давление). Является основным показателем для оценки исправности.
Ток холостого хода: Если бы насос мог работать без противодавления (например, при снятой магистрали), ток был бы ниже номинального (~3-4 А), но в реальной системе этот режим недостижим.
Ток при повышенной нагрузке: При засорении фильтра, неисправности регулятора давления или ином повышении сопротивления в системе ток потребления возрастает выше номинального (7А и более), что ведет к перегреву и ускоренному износу.

Сопротивление обмоток: Прямо влияет на ток. Для исправного электродвигателя насоса ВАЗ-2110 сопротивление между контактами разъема обычно находится в диапазоне 0.7 - 1.5 Ом (при 20-25°C). Значительное отклонение от этого диапазона свидетельствует о проблемах в обмотках (обрыв, межвитковое замыкание).

Параметр	Типичное значение для ВАЗ-2110	Примечание
Напряжение питания (номинал)	13.5 В	Бортовая сеть при работающем двигателе
Номинальный рабочий ток	5.0 - 6.5 А	При давлении ~3.8 бар
Пусковой ток	до 10-15 А	Кратковременно при включении
Сопротивление обмоток	0.7 - 1.5 Ом	Измеряется на отключенном насосе

Диагностическое значение: Контроль тока потребления электродвигателя бензонасоса является эффективным методом диагностики. Ток ниже номинала может указывать на падение производительности насоса, износ щеток, низкое напряжение питания или завоздушивание. Ток выше номинала сигнализирует о механической перегрузке (засор фильтра, неисправный регулятор давления, заклинивание подшипника) или проблемах в обмотках двигателя.

Уровень шума работающего топливного насоса

Шумность топливного насоса на ВАЗ-2110 – ключевой индикатор его состояния. В штатном режиме работа сопровождается ровным низкочастотным гудением, различимым при включении зажигания до запуска двигателя. После старта мотора звук маскируется работой других систем, оставаясь практически незаметным в салоне при исправных креплениях и целостности топливных магистралей.

Повышенная громкость или появление посторонних тонов (вой, скрежет, писк) сигнализируют о проблемах. Наиболее частая причина – износ щеток электродвигателя или подшипников якоря. Также провоцируют шум загрязнение сетки фильтра грубой очистки, падение давления в системе, подсос воздуха через соединения или деформация топливопроводов, передающих вибрацию на кузов.

Диагностика и последствия

Контроль уровня шума проводят поэтапно:

При включенном зажигании (без запуска ДВС) оцените характер звука из-под задних сидений.
Проверьте целостность демпфирующих прокладок крепления модуля насоса.
Исключите контакт топливных трубок с элементами кузова.

Игнорирование аномального шума приводит к:

Ускоренному износу деталей насоса
Перебоям подачи топлива на высоких оборотах
Полному отказу системы питания

Тип звука	Вероятная неисправность
Громкое гудение	Загрязнение фильтра, низкое напряжение
Визг или писк	Износ подшипников, сухое трение
Скрежет	Разрушение крыльчатки, попадание абразива

Конструкция топливного фильтра внутри модуля

Фильтр тонкой очистки интегрирован непосредственно в топливный модуль погружного типа на ВАЗ-2110. Он расположен на всасывающем патрубке бензонасоса перед его входным отверстием, обеспечивая барьерную защиту от твердых частиц.

Конструктивно фильтрующий элемент выполнен в виде цилиндрического картриджа из специальной пористой бумаги. Материал имеет многослойную структуру с градиентом плотности, что позволяет задерживать загрязнения размером от 10 микрон.

Ключевые особенности

Направление фильтрации: Топливо проходит извне внутрь картриджа
Крепление: Фиксируется пластиковым хомутом или защелками на всасывающей магистрали
Защитный кожух: Частично закрыт металлическим или пластиковым экраном от механических повреждений
Совместимость: Неразборная конструкция требует замены всего фильтра при засорении

Параметр	Характеристика
Тип фильтрации	Глубинная (объемная)
Рабочее давление	До 6 бар
Ресурс	Рекомендуемая замена каждые 30 000 км

Важным аспектом является герметичность соединения фильтра с топливозаборником. Для уплотнения используется резиновое кольцо, предотвращающее подсос воздуха и утечки топлива. Замена элемента осуществляется только совместно с топливным модулем при демонтаже бака.

Ресурс топливного насоса до замены по регламенту

Производитель (АвтоВАЗ) устанавливает регламентный срок службы топливного насоса (электрического бензонасоса) для моделей семейства ВАЗ-2110, основанный на пробеге. Согласно технической документации, плановая замена топливного насоса рекомендуется при достижении 120 000 - 150 000 километров пробега автомобиля.

Этот интервал является расчетным и предполагает эксплуатацию автомобиля в штатных условиях с использованием качественного топлива и своевременной заменой топливного фильтра. Ресурс рассчитан на работу насоса до момента, когда его производительность или надежность могут снизиться ниже допустимого уровня, что потенциально повлияет на работу двигателя.

Факторы, влияющие на реальный ресурс

Важно понимать: Заявленный регламентный ресурс (120-150 тыс. км) – это ориентир. Фактический срок службы насоса существенно варьируется и часто оказывается меньше из-за ряда факторов:

Фактор	Влияние на ресурс насоса
Качество топлива	Низкокачественный бензин с примесями, водой или смолами – главный враг насоса. Примеси действуют как абразив, вода вызывает коррозию, смолы забивают сетку фильтра грубой очистки и заставляют насос работать с перегрузкой.
Состояние топливного фильтра	Несвоевременная замена топливного фильтра тонкой очистки приводит к его засорению. Насосу приходится преодолевать повышенное сопротивление, работая на пределе мощности и перегреваясь, что резко сокращает его жизнь.
Уровень топлива в баке	Постоянная езда с почти пустым баком (< 1/4) вредна. Топливо охлаждает электродвигатель насоса. При низком уровне охлаждение ухудшается, насос перегревается.
Манера езды	Частые поездки на короткие расстояния не позволяют насосу полноценно охлаждаться топливом. Агрессивная езда с резкими стартами и высокими оборотами повышает нагрузку на топливную систему.
Состояние топливной системы	Загрязнение бака (ржавчина, грязь), износ регулятора давления топлива, подсос воздуха в магистралях создают ненормальные условия работы для насоса.
Качество самого насоса	Ресурс оригинальных или качественных аналогов выше, чем у дешевых несертифицированных изделий.

Вывод: Хотя регламент указывает на 120-150 тыс. км, на практике топливный насос ВАЗ-2110 часто требует замены раньше – в интервале 60 000 - 100 000 км, а иногда и раньше, особенно при неблагоприятных условиях эксплуатации. Ориентироваться следует не только на пробег, но и на признаки неисправности:

Затрудненный запуск двигателя (особенно "на горячую")
Потеря мощности, "провалы" при разгоне
Неустойчивая работа двигателя на холостом ходу
Повышенный шум (вой, гул) из области топливного бака
Самопроизвольная остановка двигателя
Мигание лампы давления топлива (если установлена)

Влияние качества бензина на износ насоса

Низкокачественный бензин содержит примеси (механические частицы, воду, смолистые отложения), которые не фильтруются полноценно на входе в насос. Абразивные включения вызывают ускоренный износ рабочих поверхностей крыльчатки и корпуса, снижая производительность и создавая характерный гул при работе. Вода провоцирует коррозию металлических компонентов и ухудшает смазывающие свойства топлива, увеличивая трение в парах трения.

Содержание большого количества смол и присадок низкого качества приводит к образованию липких отложений на внутренних стенках насоса и сетке заборника. Это затрудняет прохождение топлива, заставляя насос работать под повышенной нагрузкой для поддержания давления. Перегрев электродвигателя из-за перегрузки и ухудшения охлаждения – частая причина преждевременного выхода из строя обмоток и коллектора.

Ключевые последствия использования плохого топлива

Механический износ: Абразивные частицы действуют как наждак на пластиковые и металлические детали.
Коррозия: Вода и агрессивные соединения разъедают контакты, вал и подшипники.
Перегрев: Забитый фильтр-сетка и отложения ухудшают охлаждение и циркуляцию топлива.
Падение давления: Износ или засор снижают производительность, влияя на запуск двигателя и динамику.

Компонент насоса	Повреждающий фактор	Результат воздействия
Крыльчатка (импеллер)	Абразивные частицы, вода	Истирание лопастей, дисбаланс, вибрация
Электродвигатель	Перегрев, смолистые отложения	Оплавление обмоток, заклинивание ротора
Подшипники вала	Недостаток смазки, коррозия	Ускоренный износ, заедание, шум
Сетка фильтра грубой очистки	Смолы, грязь	Закупорка ячеек, падение пропускной способности

Для минимизации рисков критически важно заправляться на проверенных АЗС, соблюдать межсервисные интервалы замены штатного топливного фильтра и избегать эксплуатации с уровнем бензина ниже ¼ бака (топливо охлаждает насос). Признаки износа из-за плохого горючего – усиленный шум в районе бака, трудный запуск, "плавающие" обороты на холостом ходу и падение мощности.

Признаки низкого давления в топливной рампе

Недостаточное давление в топливной рампе ВАЗ-2110 напрямую влияет на работу двигателя. Основным источником проблемы обычно становится топливный насос или регулятор давления, реже – забитые фильтры или поврежденные магистрали.

Симптомы проявляются во время запуска и движения автомобиля, создавая риск полной остановки двигателя. Игнорирование признаков приводит к повышенному износу деталей и росту расхода топлива.

Характерные симптомы неисправности

Трудный запуск двигателя, особенно "на горячую" после кратковременной остановки
Провалы мощности при резком нажатии педали акселератора
Неустойчивая работа на холостом ходу с плавающими оборотами
Самопроизвольная остановка двигателя на низких оборотах
Падение динамики разгона и рывки при движении под нагрузкой

Параметр	Норма для ВАЗ-2110	При низком давлении
Давление на холостом ходу	2.8-3.2 бар	Менее 2.5 бар
Давление при снятии вакуумного шланга РДТ	3.6-4.0 бар	Менее 3.3 бар
Скорость падения после остановки	Не более 0.7 бар за 10 мин	Резкое падение (>1 бар)

Важно: Для точной диагностики необходимо замерить давление манометром на рампе через специальный штуцер. Косвенным признаком служит громкий гул работающего бензонасоса, указывающий на его чрезмерную нагрузку при попытке компенсировать утечки.

Симптомы износа щеток электродвигателя насоса

Износ щеток электродвигателя топливного насоса ВАЗ-2110 проявляется характерными признаками, связанными с нарушением передачи тока на коллектор. Постепенное истирание графитовых элементов приводит к ухудшению контакта и нестабильной работе двигателя насоса.

Ключевым индикатором служит прерывистая работа насоса при запуске двигателя или во время движения. На начальной стадии износа симптомы могут возникать эпизодически, усиливаясь при низких температурах или повышенной влажности.

Основные признаки неисправности

На проблему указывают следующие особенности работы системы:

Затрудненный запуск двигателя – стартер крутит коленвал, но насос не создает давление в топливной рампе
Самопроизвольная остановка мотора при движении на низких оборотах
Прерывистое гудение из топливного бака ("похрюкивание") вместо ровного жужжания
Нестабильная работа ДВС при резком нажатии педали акселератора

При критическом износе щеток наблюдается полное отсутствие реакции насоса на включение зажигания. Диагностировать проблему можно по характерным симптомам:

Стадия износа	Проявление	Периодичность
Начальная	Кратковременные перебои подачи топлива	1-2 раза в неделю
Средняя	Затрудненный запуск утром	После каждой ночной стоянки
Критическая	Полный отказ насоса	Постоянно

Важно! Аналогичные симптомы могут вызывать неисправности реле или проводки. Для точной диагностики требуется проверить подачу напряжения на клеммы насоса при включении зажигания.

Проверка работоспособности реле бензонасоса ВАЗ-2110

При отказе запуска двигателя первым делом проверяется срабатывание реле топливного насоса. При включении зажигания исправное реле издаёт характерный щелчок, а под капотом слышится жужжание работающего бензонасоса в течение 2-3 секунд.

Отсутствие этих признаков указывает на возможную неисправность цепи. Для диагностики потребуется мультиметр и знание расположения элементов: реле бензонасоса (обычно маркировано индексом 2114-3787010) находится в монтажном блоке под панелью приборов справа от руля.

Пошаговая процедура диагностики

Проверка питания:

Снимите пластиковую крышку монтажного блока
Извлеките реле бензонасоса (слот K3 в стандартной схеме)
Включите зажигание и замерьте напряжение на контактах 85/86 разъёма:
- Один контакт должен показывать +12В
- Второй контакт – массу (0В)

Тестирование реле:

Действие	Норма	Неисправность
Подать 12В на катушку (контакты 85-86)	Чёткий щелчок	Отсутствие звука
Прозвонить силовые контакты (30-87) под напряжением	0-0.5 Ом	Обрыв или высокое сопротивление

Важно: При отсутствии щелчка реле подлежит замене. Если реле исправно, но насос не включается, проверьте предохранитель F3 (15А), целостность проводки к насосу и массу кузова. Короткое замыкание в цепи бензонасоса часто вызывает постоянное срабатывание реле даже при выключенном зажигании.

Диагностика предохранителя топливного насоса

Предохранитель топливного насоса (обычно F3 или F4 на 15А в монтажном блоке) защищает цепь питания от перегрузок. Его неисправность полностью отключает подачу топлива, препятствуя запуску двигателя. Проверка элемента – первичный этап поиска причин отсутствия давления в топливной рампе.

Для диагностики потребуется мультиметр или автомобильный тестер. Отключите зажигание и найдите соответствующий предохранитель в монтажном блоке (расположен в салоне возле левой ноги водителя или под капотом). Схема на крышке блока поможет идентифицировать нужный элемент.

Порядок проверки

Извлеките предохранитель специальными пластиковыми щипцами.
Визуально осмотрите плавкую перемычку: разрыв или потемнение указывают на перегорание.
Подключите щупы мультиметра в режиме прозвонки к контактам предохранителя. Звуковой сигнал или значение ≈0 Ом подтвердят исправность. Отсутствие реакции означает необходимость замены.

Признак неисправности	Возможная причина
Многократное перегорание нового предохранителя	Короткое замыкание в цепи насоса, износ электродвигателя насоса
Коррозия на контактах	Окисление, плохой контакт в колодке

При замене используйте предохранитель строго того же номинала (15А). Установка элемента большей силы тока может привести к возгоранию. После замены проверьте работу насоса: при включении зажигания должен быть слышен кратковременный звук работающего электродвигателя.

Тестирование давления в топливной системе манометром

Проверка давления топлива манометром – обязательная процедура при диагностике неисправностей двигателя ВАЗ-2110. Она позволяет точно определить работоспособность топливного насоса, регулятора давления и герметичность магистралей.

Для тестирования потребуется манометр со шкалой до 6-7 бар, переходник для врезки в топливную рампу и защитные перчатки. Работы проводятся при выключенном двигателе с соблюдением мер пожарной безопасности.

Порядок проведения измерений

Найти штуцер контроля давления на топливной рампе (под пластиковой защитной крышкой).
Снять защитный колпачок со штуцера и подсоединить манометр через переходник.
Включить зажигание на 3-5 секунд (без запуска двигателя) для создания давления насосом.
Зафиксировать показания манометра сразу после включения насоса.
Запустить двигатель, проверить давление на холостом ходу.
Резко нажать на педаль газа – давление должно кратковременно возрасти на 0.3-0.5 бар.
Пережать обратную топливную магистраль – показания должны увеличиться до 6-7 бар.
Заглушить двигатель, наблюдать за падением давления в течение 10 минут.

Параметр	Норма для ВАЗ-2110
Давление при включении насоса	2.8-3.2 бар
Давление на холостом ходу	2.3-2.7 бар
Падение после остановки (10 мин)	не более 0.7 бар

Отклонение от норм указывает на конкретные неисправности: низкое давление – износ насоса или засор фильтра, высокое давление – неисправность регулятора, быстрое падение – утечка или негерметичность клапанов. После диагностики отсоединяют манометр, устанавливают защитный колпачок и запускают двигатель для проверки отсутствия подтеканий.

Измерение сопротивления обмоток электромотора

Проверка сопротивления обмоток электродвигателя топливного насоса ВАЗ-2110 является ключевым методом диагностики его исправности. Данная процедура позволяет выявить такие распространенные неисправности, как обрыв цепи, межвитковое замыкание или короткое замыкание на корпус, которые могут быть причиной отсутствия давления топлива или нестабильной работы двигателя.

Перед началом измерений критически важно полностью обесточить систему. Для этого необходимо снять минусовую клемму с аккумуляторной батареи (АКБ) и отсоединить электрический разъем топливного насоса, расположенный в лючке под задним сиденьем салона автомобиля. Это исключает риск короткого замыкания и поражения электрическим током во время работы.

Методика измерения

Для проведения замеров потребуется цифровой мультиметр, переключенный в режим измерения сопротивления (Ом). Основные точки измерения:

Сопротивление между силовыми контактами: Щупы мультиметра подключаются к контактам питания электромотора в разъеме насоса (обычно это два больших контакта).
Сопротивление между каждым силовым контактом и корпусом: Один щуп на силовой контакт, второй – на надежно зачищенную металлическую часть корпуса насоса или модуля (масса).

Эталонные значения сопротивления для исправного электромотора насоса ВАЗ-2110 обычно находятся в следующих пределах:

Состояние/Измерение	Сопротивление (Ом)	Примечание
Между силовыми контактами	~ 0.5 - 3.0	Точное значение зависит от модели и температуры, но должно быть низким (несколько Ом)
Между контактом "+" и корпусом	∞ (бесконечность)	На дисплее мультиметра "1" или "OL"
Между контактом "-" (масса) и корпусом	~ 0	Корпус насоса должен надежно контактировать с массой авто

Значительные отклонения от указанных диапазонов – бесконечное сопротивление между силовыми контактами (обрыв), очень низкое сопротивление (близкое к 0 Ом) между силовым контактом и корпусом (короткое замыкание), или заметно отличающееся от нормы сопротивление обмотки – указывают на неисправность электродвигателя насоса, требующую его замены.

Анализ падения напряжения на цепи питания

Падение напряжения в цепи питания топливного насоса ВАЗ-2110 напрямую влияет на его производительность и стабильность работы двигателя. Электрическая цепь насоса включает проводку, реле, предохранитель и контакты, каждый элемент которой создает сопротивление, снижающее фактическое напряжение на клеммах насоса относительно напряжения АКБ.

Номинальное напряжение питания насоса составляет 12В, однако реальное значение при работающем двигателе часто оказывается ниже из-за потерь в цепи. Критическим считается падение ниже 11В – при таком напряжении производительность насоса резко снижается, что приводит к обеднению топливно-воздушной смеси и потере мощности.

Факторы, влияющие на падение напряжения

Основные причины значительного падения напряжения:

Окисление контактов в разъемах (особенно колодки насоса и реле)
Коррозия "массовых" точек кузова
Деградация проводки (переломы жил, нарушение изоляции)
Износ реле и предохранителя (подгорание пятаков)
Несоответствие сечения проводов току нагрузки (менее 2.5 мм²)

Падение напряжения	Последствия для насоса	Симптомы работы двигателя
Менее 0.5В	Нормальная работа	Стабильные холостые обороты
0.5–1.5В	Снижение давления в рампе на 5–15%	Провалы при резком ускорении
Более 1.5В	Опасная потеря производительности	Дергания, троение, запуск с задержкой

Методика замера: Контроль напряжения выполняется мультиметром одновременно на клеммах АКБ и питающем контакте насоса при работающем двигателе. Разница показаний – величина падения в цепи. Допустимым считается отклонение до 0.7В под нагрузкой.

Важно: При выявлении падения более 1В необходима поэтапная проверка: контакты реле/предохранителя → целостность проводки → качество "массы" → разъем топливного модуля. Устранение дефектов цепи часто решает проблемы недостаточного давления топлива эффективнее замены самого насоса.

Отказ насоса из-за загрязнения сетки фильтра

Сетка-фильтр грубой очистки топлива – первый барьер на пути загрязнений к насосу и двигателю. При сильном засорении она перестаёт пропускать достаточный объём горючего, создавая эффект "топливного голодания". Насос вынужден работать с критической перегрузкой, пытаясь преодолеть сопротивление забитой сетки.

Постепенно это приводит к перегреву электродвигателя насоса и износу щёток. Длительная эксплуатация в таком режиме вызывает полный выход из строя: насос либо перегорает, либо теряет производительность ниже минимально допустимых значений. Особенно опасны мелкие металлические частицы, которые не только забивают ячейки сетки, но и ускоряют абразивный износ рабочих элементов насоса.

Ключевые причины и последствия

Основные источники загрязнений:

Низкокачественное топливо с высоким содержанием смол, песка или воды
Коррозия стенок топливного бака (особенно на автомобилях старше 8 лет)
Посторонние частицы после ремонтных работ или заправки из канистр

Характерные симптомы забитой сетки:

Затруднённый запуск двигателя "на горячую"
Провалы мощности при резком нажатии педали газа
Самопроизвольная остановка мотора на холостом ходу
Усиливающийся гул насоса при включении зажигания

Стадия загрязнения	Воздействие на насос
Сетка забита на 40-50%	Снижение производительности, перегрев обмотки
Сетка забита на 70-90%	Деформация крыльчатки, износ щёток
Полное засорение	Расплавление пластиковых компонентов, заклинивание ротора

Важно: Промывка сетки даёт временный эффект при сильном загрязнении. Частицы ржавчины или смол глубоко забиваются в ячейки, поэтому рекомендована полная замена фильтра совместно с чисткой бака. Игнорирование проблемы гарантированно выводит из строя новый насос в течение 1-3 месяцев.

Перегрев электродвигателя как причина поломки

Электродвигатель бензонасоса ВАЗ-2110 критически уязвим к перегреву, который возникает при работе без достаточного охлаждения топливом. Конструктивно моторчик погружён в бензин, выполняющий роль теплоотвода. При падении уровня топлива ниже минимальной отметки или частой езде с "пустой" горловиной бака, корпус насоса оголяется, лишаясь естественного охлаждения.

Температура обмоток стремительно растёт при отсутствии топливной "ванны", достигая 100–150°C. Это провоцирует межвитковое замыкание, оплавление изоляции и деформацию пластиковых компонентов – крыльчатки, направляющих, фильтрующих элементов. Особенно страдают графитовые щётки коллектора: перегрев ускоряет их эрозию и повышает сопротивление, что дополнительно нагружает электромотор.

Последствия перегрева

Короткое замыкание обмоток – приводит к отказу двигателя и срабатыванию предохранителя
Деформация пластикового ротора – вызывает заклинивание вала и прекращение подачи топлива
Потеря герметичности – расплавленные уплотнения провоцируют утечки бензина
Ускоренный износ щёток – сокращает ресурс узла даже после кратковременного перегрева

Профилактика: поддержание уровня топлива выше ¼ бака, особенно в жаркую погоду. Запрещается эксплуатировать автомобиль при загорании лампы резерва – это прямой путь к перегреву насоса и дорогостоящему ремонту.

Износ коллектора и щеточного узла: последствия

Износ ламелей коллектора проявляется в виде глубоких выработок, борозд или неравномерного истирания поверхности. Это нарушает плотный контакт между графитовыми щётками и токосъемными дорожками, вызывая искрение и локальный перегрев. Одновременно происходит укорачивание щёток и потеря их пружинящих свойств, что усугубляет проблему контакта.

По мере прогрессирования дефекта сопротивление в цепи якоря возрастает, а эффективность передачи тока падает. Моторчик насоса начинает работать с перебоями: стартует рывками, теряет стабильность оборотов или периодически отключается. Нагрев коллектора достигает критических значений, появляется характерный запах горелой изоляции.

Основные негативные последствия

Снижение производительности насоса: нестабильное напряжение вызывает падение давления топлива в рампе
Ускоренное разрушение щёток: крошение графита из-за вибрации и электрической эрозии
Замыкание витков обмотки: искрение провоцирует пробой изоляции якоря
Критический перегрев: оплавление пластиковых деталей корпуса и коллекторных пластин

Стадия износа	Признаки неисправности
Начальная	Периодическое падение давления, шум при запуске
Прогрессирующая	Затрудненный пуск двигателя, плавающие обороты
Критическая	Полный отказ насоса, запах гари, видимые искры

Игнорирование симптомов приводит к катастрофическим последствиям: короткое замыкание обмоток якоря выводит из строя реле бензонасоса, а расплавленный пластик корпуса вызывает разгерметизацию топливной магистрали. Восстановление коллекторного узла экономически нецелесообразно – требуется замена всего насосного модуля.

Проблемы с топливопроводами: деформация и трещины

Деформация топливных магистралей ВАЗ-2110 чаще всего возникает из-за механических повреждений или неправильной установки элементов системы. Перегибы шлангов нарушают герметичность и создают сопротивление потоку топлива, что приводит к падению давления в рампе. Особенно критичны повреждения участков между баком и насосом, а также в зоне крепления к кузову.

Трещины на топливопроводах появляются вследствие естественного старения резиновых элементов, воздействия высоких температур в подкапотном пространстве или контакта с агрессивными техническими жидкостями. Микротрещины на шлангах становятся источниками утечек бензина и подсоса воздуха, что нарушает работу двигателя и создает пожароопасную ситуацию.

Основные риски и последствия

Утечка топлива: Трещины в подающей магистрали провоцируют капельное просачивание горючего, повышая риск возгорания
Подсос воздуха: Микротрещины на обратке приводят к обеднению топливной смеси и неустойчивой работе на холостом ходу
Падение производительности насоса: Деформированные трубки увеличивают нагрузку на электромотор топливного модуля

Признак неисправности	Вероятная причина
Запах бензина в салоне	Трещины в топливной магистрали под днищем
Затрудненный пуск двигателя	Подсос воздуха через микротрещины в шлангах
Падение мощности при разгоне	Перегибы топливопровода снижают давление в системе

Для профилактики рекомендуется каждые 30 000 км проверять целостность резиновых шлангов и состояние пластиковых фиксаторов. Замене подлежат элементы с видимыми трещинами, вздутиями или потеками топлива. При установке новых топливопроводов категорически запрещается допускать перекручивание или натяжение магистралей.

Замена уплотнителя фланца топливного модуля

Уплотнитель фланца топливного модуля ВАЗ-2110 подвержен деформации и растрескиванию из-за постоянного контакта с бензином и температурных перепадов. Повреждение резинового кольца вызывает утечки топлива с характерным запахом в салоне и повышает риск возгорания.

Перед началом работ обязательно снимите минусовую клемму с аккумулятора и сбросьте давление в топливной системе. Запрещено использовать открытый огонь или инструменты, создающие искры, вблизи рабочей зоны.

Необходимые инструменты и материалы

Новый уплотнитель (артикул 2110-1101090)
Торцовый ключ на 10 мм
Крестовая и плоская отвертки
Чистая ветошь
Перчатки химической защиты

Порядок выполнения работ

Снимите заднее сиденье, открутив два фиксирующих болта
Демонтируйте лючок топливного модуля, отщелкнув пластиковые зажимы
Отсоедините топливные шланги и электрический разъем бензонасоса
Выкрутите 8 гаек крепления прижимного фланца ключом на 10 мм
Аккуратно извлеките топливный модуль, избегая деформации поплавка датчика уровня
Удалите старый уплотнитель и очистите посадочную канавку от загрязнений
Смажьте новое уплотнительное кольцо тонким слоем бензина
Установите уплотнитель в паз фланца, избегая перекручивания

При сборке соблюдайте последовательность установки металлических шайб под гайки крепления. После подключения АКБ запустите двигатель и проверьте соединения на отсутствие течей в течение 5-7 минут. Запрещается эксплуатировать автомобиль при обнаружении даже незначительных подтеканий топлива.

Снятие заднего сиденья

Топливный модуль ВАЗ-2110 расположен под задним диваном, что требует демонтажа сиденья для замены насоса или фильтра. Процедура выполняется без специализированного инструмента и занимает 10-15 минут.

Перед началом работ убедитесь в отсутствии источников огня рядом с автомобилем из-за паров бензина. Отключите минусовую клемму аккумулятора для предотвращения искрообразования.

Пошаговый процесс демонтажа

Снятие подушки сиденья
- Потяните вверх передний край подушки (ближе к ногам пассажиров)
- Отсоедините обе пружинные защелки по краям кузова
- Извлеките подушку из салона
Демонтаж спинки
- Обнаружьте 4 крепежных болта (2 снизу, 2 сверху по бокам)
- Открутите болты ключом на 13 мм
- Приподнимите спинку для вывода из верхних пазов кузова

После демонтажа откроется технологический люк с пластиковой крышкой. Для снятия топливного модуля отожмите фиксаторы крышки и отключите разъем электропроводки перед отсоединением топливных шлангов.

Отключение клемм аккумулятора перед началом работ

При замене или диагностике топливного насоса ВАЗ-2110 обязательным подготовительным этапом является обесточивание электросистемы автомобиля. Игнорирование этого шага создаёт прямой риск короткого замыкания при случайном контакте инструмента с клеммами или проводкой. Наиболее критично это для топливного модуля, где искрообразование вблизи паров бензина может привести к возгоранию.

Отключение питания также предотвращает некорректную работу бортового компьютера и датчиков при случайной активации топливного насоса во время демонтажа. Современные системы впрыска, включая контроллер Январь 7.2, устанавливаемый на ВАЗ-2110, чувствительны к перепадам напряжения при манипуляциях с проводкой.

Порядок безопасного отключения

Соблюдайте строгую последовательность действий:

Заглушите двигатель и извлеките ключ из замка зажигания
Наденьте диэлектрические перчатки (рекомендуется)
Сначала ослабьте гайку крепления отрицательной клеммы (-)
Снимите клемму с вывода АКБ и изолируйте её ветошью
Аналогично снимите положительную клемму (+)

При обратной установке соблюдайте обратный порядок: сначала подсоедините (+) клемму, затем (-). Обязательно проверьте надёжность фиксации после затяжки гаек – плохой контакт вызывает просадку напряжения, влияющую на производительность насоса.

Риск при нарушении	Последствие для топливной системы
Короткое замыкание	Выход из строя реле насоса, перегорание предохранителя F3 (15А)
Случайный пуск насоса	Разгерметизация топливопроводов, выброс бензина
Скачки напряжения	Повреждение ЭБУ, ошибочные ошибки Р0230

Перед возобновлением работы электросистемы убедитесь в отсутствии следов топлива в зоне ремонта и полном испарении паров. Контрольный запуск двигателя выполняйте при открытом капоте для оперативного реагирования на возможные утечки.

Сброс давления в топливной системе перед демонтажем

Перед отсоединением топливопроводов или демонтажем насоса необходимо обязательно сбросить остаточное давление в системе. Игнорирование этого этапа приведёт к выбросу горючего под высоким давлением (до 3.8-4.0 бар), что создаёт риск возгорания и травмирования.

Обязательно наденьте защитные очки и перчатки, уберите источники открытого огня. Подготовьте ветошь для впитывания возможных протечек – даже после сброса давления в магистралях остаётся небольшое количество топлива.

Порядок действий

Выключите зажигание и извлеките ключ из замка.
Найдите предохранитель топливного насоса в монтажном блоке (обычно F3 на 15А).
Запустите двигатель и дайте ему поработать на холостых оборотах до самостоятельной остановки (система израсходует остатки топлива в рампе).
Проверните стартер на 2-3 секунды для полной разрядки магистралей.
Извлеките предохранитель насоса (предотвращает случайную активацию при последующих работах).

Альтернативный метод через штуцер: накройте ветошью штуцер контроля давления на топливной рампе, аккуратно нажмите клапан отвёрткой для стравливания. Способ менее безопасен из-за прямого контакта с топливом!

Ошибка	Последствие
Демонтаж без сброса давления	Разрыв струи топлива, заливание электроконтактов
Игнорирование извлечения предохранителя	Случайный запуск насоса при подключении разъёмов

Демонтаж топливных трубок и электрического разъема

Перед началом любых работ с топливной системой обязательно снимите отрицательную клемму с аккумуляторной батареи. Это исключает риск возникновения искры и возгорания паров топлива. Будьте предельно осторожны, так как в системе может сохраняться остаточное давление топлива.

Обеспечьте хорошую вентиляцию рабочей зоны и имейте под рукой ветошь для оперативного удаления пролитого топлива. Подготовьте необходимые инструменты: отвертку с плоским жалом (или специальный съемник для разъема), защитные очки и перчатки.

Последовательность демонтажа

Сначала отсоедините электрический разъем питания топливного насоса:

Найдите разъем, подключенный к крышке модуля топливного насоса (обычно белого или черного цвета с проводами).
Нажмите на пластиковый фиксатор (язычок) разъема пальцем или плоской отверткой.
Пока удерживаете фиксатор, аккуратно потяните корпус разъема на себя до полного отсоединения.
Избегайте приложения чрезмерной силы к проводам, тяните только за корпус.

Отсоедините топливные трубки:

Тип трубки	Действие	Важно
Подающая (толстая)	Нажмите отверткой или специальным съемником на фиксаторы быстросъема по бокам пластиковой втулки трубки. Утопите фиксаторы внутрь.	Фиксаторы хрупкие! Давить нужно одновременно и равномерно с двух сторон.
Обратная (тонкая)	Сдвиньте пластиковый пружинный фиксатор (кольцо) вдоль трубки по направлению к штуцеру на насосе. Фиксатор должен отойти примерно на 5-10 мм.	Сдвигать фиксатор нужно до упора, чтобы освободить защелки.
После отжатия фиксаторов (для любой трубки): крепко возьмитесь за пластиковую втулку быстросъема и потяните ее вдоль оси штуцера в сторону от модуля насоса. Трубка должна отсоединиться.

Будьте готовы к небольшому вытеканию топлива из трубок и штуцеров модуля насоса после их отсоединения. Заранее подставьте ветошь или небольшую емкость. Не допускайте попадания топлива на лакокрасочное покрытие кузова.

Перед снятием модуля насоса убедитесь, что обе топливные трубки и электрический разъем полностью отсоединены и не мешают извлечению.

Порядок откручивания прижимного кольца модуля

Перед началом работ снимите минусовую клемму с аккумулятора и обеспечьте доступ к топливному модулю через лючок под задним диваном. Ослабьте давление в топливной системе путём вытаскивания предохранителя топливного насоса и запуска двигателя до его остановки. Очистите поверхность вокруг модуля от грязи во избежание попадания сора в бак.

Отсоедините топливные шланги и колодку жгута проводов, предварительно зафиксировав их положение маркером или фото. Используйте специальный съёмник для прижимного кольца либо подходящий инструмент (например, штангенциркуль с загнутыми губками). Не применяйте ударные методы – алюминиевое кольцо легко деформируется.

Пошаговый алгоритм откручивания

Фиксация кольца: Вставьте усики съёмника в пазы кольца, обеспечив плотный контакт без перекоса.
Направление вращения: Ударьте против часовой стрелки по рукоятке инструмента молотком (лёгкими короткими ударами).
Контроль усилия: При закисании резьбы обработайте стык WD-40, выждите 10-15 минут, повторите попытку.
Снятие: После ослабления выкрутите кольцо руками, извлеките модуль вместе с уплотнительной прокладкой.

Важные нюансы:

Маркируйте положение модуля относительно бака для корректной установки.
Проверьте состояние уплотнительного кольца – при повреждениях замените.
Избегайте искрообразования и открытого огня вблизи рабочей зоны.

Чистка посадочного места перед установкой нового насоса

Тщательно удалите остатки старой прокладки и герметика с привалочной поверхности топливного модуля и фланца бака. Используйте пластиковый скребок или деревянный шпатель во избежание повреждения металла и пластиковых деталей. Соберите выскобленные фрагменты ветошью для предотвращения попадания загрязнений внутрь бака.

Обезжирьте контактные зоны специальным очистителем карбюратора или уайт-спиритом. Нанесите состав на чистую безворсовую ветошь и обработайте поверхности круговыми движениями до полного удаления масляных пятен и следов топлива. Дождитесь полного испарения очистителя перед дальнейшими действиями.

Ключевые этапы обработки

Механическая очистка:
- Скребком удалите крупные наслоения
- Мелкой наждачной бумагой (P400-600) зачистите задиры
Финишная протирка:Повторно пройдитесь обезжиривателем
Контроль качества:
- Убедитесь в отсутствии царапин глубиной более 0.1 мм
- Проверьте плоскостность линейкой

Тип загрязнения	Инструмент	Запрещенные методы
Окаменевший герметик	Деревянный клин	Металлические щетки
Ржавчина	Латунная щетка	Абразивные диски

Особое внимание уделите канавке для установки уплотнительного кольца. Проверьте отсутствие заусенцев и микротрещин в зоне контакта с новой прокладкой. При обнаружении дефектов обработайте проблемные участки мелкозернистым абразивом.

Проверка целостности топливного шланга и хомутов

Визуально осмотрите весь доступный участок топливного шланга от выхода из насоса до соединения с топливной рампой двигателя. Ищите явные признаки повреждений: трещины, расслоения резины, вздутия или потертости, особенно в местах перегибов и контакта с кузовными элементами. Обратите внимание на следы подтекания топлива или устойчивый запах бензина в подкапотном пространстве.

Проверьте состояние хомутов крепления шланга в точках соединения. Убедитесь в отсутствии коррозии металлических хомутов, надежной фиксации пластиковых стяжек и правильной затяжке винтовых хомутов. Ослабление крепежа или повреждение хомута может вызвать утечку топлива под давлением.

Порядок детальной проверки

Запустите двигатель и прислушайтесь к шипящим звукам в зоне топливных магистралей.
Аккуратно протрите шланг и соединения сухой белой тканью для выявления следов топлива.
Покачайте шланг рукой в местах крепления для обнаружения скрытых трещин.
Проверьте усилие затяжки винтовых хомутов (момент 1.5-2 Н·м), не допуская перетяжки.

Критические дефекты: Мягкие участки шланга, масляные разводы на резине, следы паров бензина на патрубках или подтёки в зоне хомутов требуют немедленной замены элемента. Используйте только топливные шланги маркировки "Бензин" или "Fuel" с рабочим давлением от 5 бар.

Признак неисправности	Последствия	Действие
Трещины/расслоение шланга	Утечка топлива, падение давления	Немедленная замена
Разгерметизация соединения	Подсос воздуха, обеднение смеси	Затяжка/замена хомута
Размягчение резины	Деформация под нагрузкой	Профилактическая замена

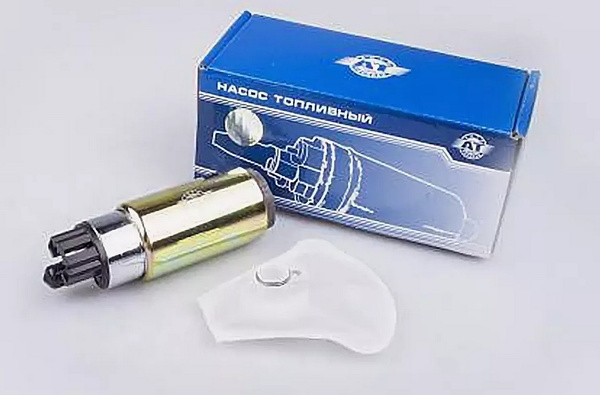

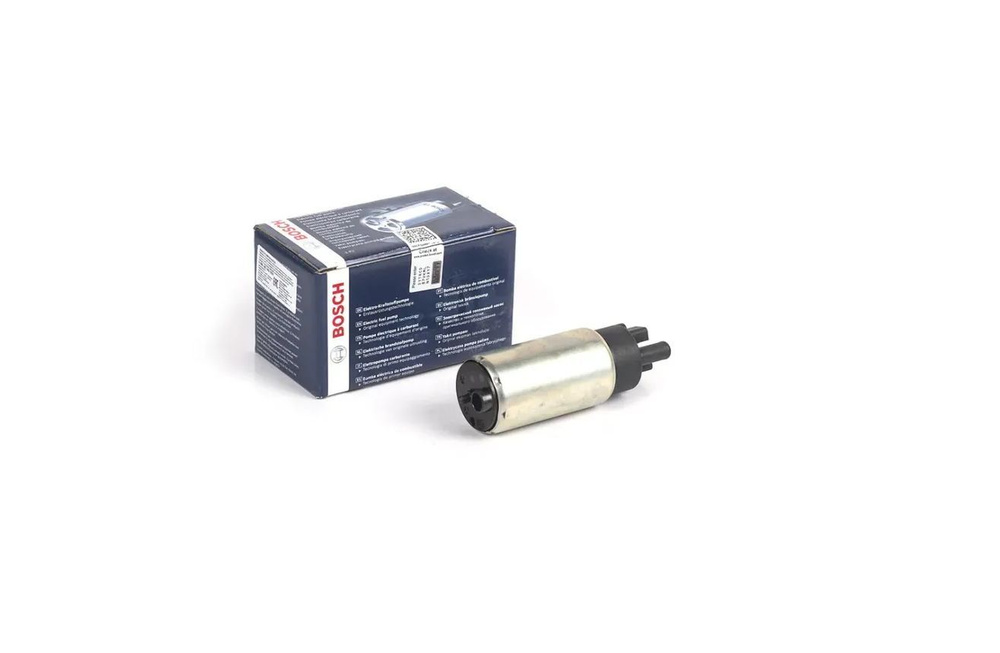

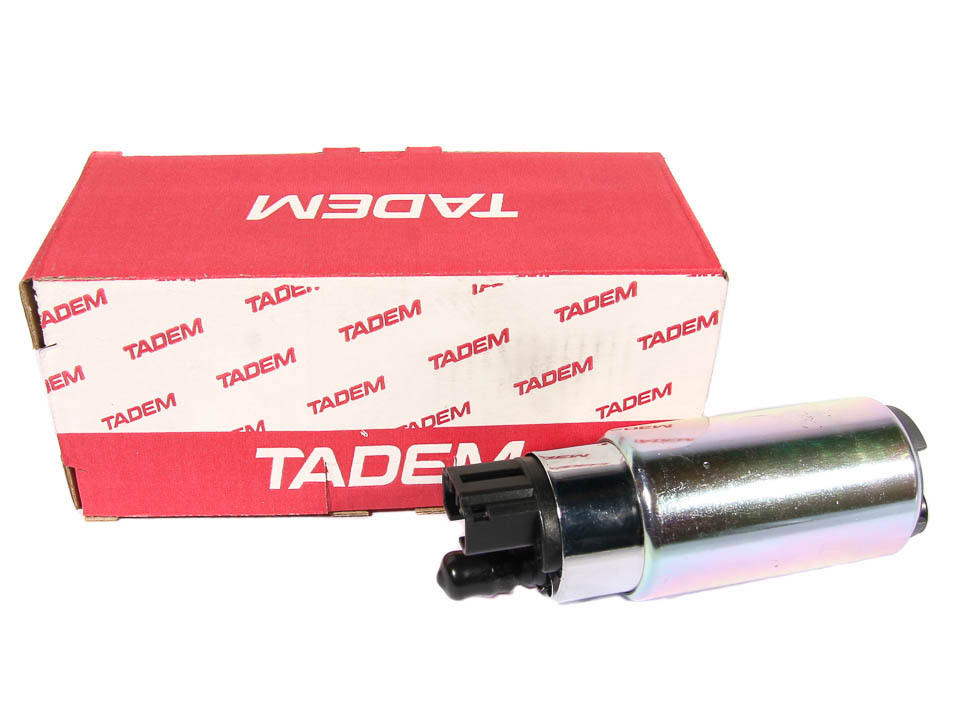

Маркировка совместимых насосов для ВАЗ-2110

На рынке представлены топливные насосы для ВАЗ-2110 от различных производителей, имеющие собственную маркировку. Оригинальные детали от АвтоВАЗ обозначаются артикулом 2110-1139009-00 или 2112-1139009, где первая цифра указывает на совместимость с инжекторными двигателями.

Совместимые аналоги от сторонних брендов используют уникальные коды, но сохраняют соответствие посадочным размерам, электрическим параметрам (12В, давление 3.6-4.0 бар) и производительности (до 120 л/ч). Ключевые производители и их маркировки:

Производитель	Артикул	Особенности
АвтоВАЗ	2112-1139009	Штатная комплектация
Grand	GT101.00	Усиленный фильтр
Vernet	FP-025	Антикоррозийный корпус

Отличие насосов для систем с инжектором и карбюратором

Топливные насосы для карбюраторных и инжекторных систем ВАЗ-2110 принципиально различаются конструкцией и рабочими параметрами. Карбюраторные насосы механические, приводятся в действие эксцентриком распредвала, тогда как инжекторные – электрические, погружного типа, устанавливаются внутри топливного бака.

Главные отличия заключаются в рабочем давлении и производительности. Инжекторным системам требуется высокое давление (2.5–6 бар) для корректного впрыска через форсунки, в то время как карбюраторам достаточно 0.3–0.7 бар для преодоления сопротивления игольчатого клапана. Электрические насосы оснащены сетчатым фильтром, системой обратного слива топлива и датчиком уровня.

Сравнительная характеристика

Параметр	Карбюраторный насос	Инжекторный насос
Тип привода	Механический (от распредвала)	Электрический (12V)
Рабочее давление	0.3–0.7 бар	2.5–6 бар
Производительность	до 80 л/час	до 120 л/час
Расположение	На двигателе	В топливном баке

Ключевые особенности инжекторных насосов:

Работают только при включении зажигания (управляются ЭБУ)
Имеют встроенный топливозаборник с фильтром грубой очистки
Требуют герметичности системы для поддержания остаточного давления

Важно: Установка карбюраторного насоса на инжекторный автомобиль приведет к невозможности запуска двигателя из-за недостаточного давления, а обратная замена вызовет перелив топлива в карбюраторе.

Критерии выбора между OEM и аналогами

При замене топливного насоса ВАЗ-2110 ключевой вопрос – использование оригинальных деталей (OEM) или аналогов. Оригинал гарантирует полное соответствие заводским параметрам по производительности (≈ 1.8 бар), расходу топлива (до 120 л/ч) и ресурсу (в среднем 100-150 тыс. км), но стоимость заметно выше. Аналоги доступнее, однако их характеристики могут варьироваться, а долговечность не всегда предсказуема.

Важнейшие аспекты – качество материалов и контроль на производстве. OEM-насосы изготавливаются на конвейерных линиях АвтоВАЗа или сертифицированных поставщиков (например, Bosch для некоторых модификаций) с жесткими стандартами. Аналоги от независимых производителей часто экономят на компонентах (пластик, уплотнители, электродвигатель), что сказывается на герметичности и стойкости к бензину, особенно низкого качества.

Ключевые параметры для сравнения

Основные технические и эксплуатационные характеристики, требующие внимания:

Рабочее давление: Должно строго соответствовать 1.6-1.8 бар для систем с РДТ. Превышение вызывает перегруз форсунок, занижение – "бедную" смесь.
Производительность: Минимум 60-80 л/ч на холостом ходу. Недостаточная подача приводит к "голоданию" двигателя под нагрузкой.
Электрические параметры: Напряжение (12В±10%), потребляемый ток (обычно 5-8А). Несоответствие грозит перегревом проводки или сбоями ЭБУ.

Дополнительные факторы выбора:

Ресурс: OEM рассчитан на пробег от 100 тыс. км, аналоги – от 20-30 тыс. км (бюджетные) до 70-80 тыс. км (качественные).
Гарантия и упаковка: Оригинал имеет четкую маркировку, голограммы, официальную гарантию. Аналоги требуют проверки сертификатов и отзывов.
Совместимость: Не все аналоги корректно интегрируются с топливным модулем ВАЗ-2110 – возможны проблемы с креплением или высотой.

Критерий	OEM	Качественный аналог	Бюджетный аналог
Стоимость	Высокая	Средняя	Низкая
Соответствие ТТХ	100%	90-95%	70-85%
Ресурс	Максимальный	Достаточный	Непредсказуем
Риск брака	Минимальный	Умеренный	Высокий

Оптимальный выбор зависит от условий эксплуатации: для новых двигателей или сложных режимов (газ, тюнинг) предпочтителен OEM. На автомобилях с пробегом >200 тыс. км допустимы проверенные аналоги уровня "премиум" (например, от топовых европейских брендов). Крайне дешевые варианты экономически невыгодны из-за риска повторного отказа и повреждения смежных систем.

Установка дополнительного фильтра тонкой очистки

Основной задачей установки является повышение степени очистки топлива перед его подачей в насос. Стандартный фильтр грубой очистки в баке и штатный магистральный фильтр не всегда обеспечивают достаточную защиту от мельчайших примесей.

Дополнительный фильтр монтируется в разрыв топливной магистрали между баком и топливным насосом. Это позволяет предотвратить попадание абразивных частиц в плунжерную пару и форсунки, что существенно продлевает ресурс системы.

Порядок монтажа

Необходимые материалы:

Фильтр тонкой очистки (рекомендуется с корпусом из алюминия и размером пор 5-10 мкм)
Шланги топливные армированные (диаметр 8 мм)
Хомуты металлические (4 шт)
Фитинги-переходники (при несовпадении диаметров)

Этапы работ:

Сбросить давление в топливной системе (через клапан на рампе)
Отсоединить штатный топливный шланг от входного штуцера насоса
Обрезать шланг, оставив запас 10-15 см перед насосом
Надеть хомуты на оба конца шланга, присоединить фильтр (стрелкой по направлению к насосу)
Затянуть хомуты, проверить герметичность соединений
Запустить двигатель, визуально проконтролировать отсутствие протечек

Важно: Фильтр должен располагаться вертикально, дренажным клапаном вниз. Избегайте контакта с подвижными элементами подвески и выхлопной системой. Замену элемента производят каждые 15 000 км пробега.

Параметр	Рекомендуемое значение
Рабочее давление	Не менее 5 бар
Пропускная способность	Минимум 60 л/час
Температурный диапазон	-40°C до +120°C

Влияние уровня топлива в баке на охлаждение насоса

Топливный насос ВАЗ-2110 погружного типа устанавливается непосредственно в топливный бак. Одной из его ключевых конструктивных особенностей является то, что само топливо (бензин) выполняет функцию охлаждающей жидкости для электродвигателя насоса во время его работы.

Электродвигатель насоса выделяет значительное количество тепла в процессе перекачки топлива под высоким давлением. При достаточном уровне топлива в баке электродвигатель полностью погружен в жидкость, которая эффективно отводит это тепло, поддерживая рабочую температуру в безопасных пределах.

Риски низкого уровня топлива

Когда уровень топлива в баке опускается значительно (часто ниже отметки 1/4 или 1/5 бака), возникают следующие проблемы с охлаждением:

Оголение корпуса насоса: Верхняя часть модуля бензонасоса, где расположен электродвигатель, может оказаться выше уровня топлива.
Отсутствие прямого контакта с топливом: Электродвигатель перестает омываться топливом и теряет основной канал теплоотвода.
Перегрев электродвигателя: Тепло, выделяемое мотором, не отводится эффективно, что приводит к резкому повышению его температуры.
Повышенный износ: Постоянная работа в условиях перегрева ускоряет износ щеток, коллектора электродвигателя и подшипников.
Риск преждевременного выхода из строя: Систематический перегрев является одной из основных причин сокращения ресурса и внезапного отказа топливного насоса.

Особенно критично низкий уровень топлива становится в жаркую погоду или при интенсивной эксплуатации автомобиля (длительные поездки, движение в пробках), когда тепловая нагрузка на насос максимальна, а естественное охлаждение от потока воздуха или корпуса бака недостаточно.

Рекомендация: Для обеспечения нормального охлаждения топливного насоса ВАЗ-2110 и продления его срока службы настоятельно не рекомендуется допускать опускания уровня топлива ниже отметки в 1/4 бака на постоянной основе. Поддержание достаточного уровня топлива – самый простой способ предотвратить перегрев и связанные с ним поломки.

Особенности зимней эксплуатации топливного насоса

Основная проблема зимой – кристаллизация воды в топливном баке. Конденсат неизбежно образуется из-за перепадов температур и оседает на дне. При замерзании ледяные частицы блокируют сетку фильтра грубой очистции топливозаборника, перекрывая доступ бензина к насосу.

Экстремально низкие температуры повышают вязкость топлива, особенно некачественного. Густой бензин создает дополнительную нагрузку на электродвигатель насоса, заставляя его работать с перегрузкой. Это ускоряет износ щеток и коллектора, сокращая ресурс узла.

Ключевые рекомендации для зимы

Обязательные меры предосторожности:

Используйте зимнее топливо с улучшенными низкотемпературными характеристиками на проверенных АЗС
Добавляйте специализированные антигели в бак до наступления морозов согласно инструкции
Поддерживайте уровень топлива в баке не ниже половины для минимизации конденсата

Техническое обслуживание:

Замените топливный фильтр тонкой очистки осенью
Проверьте состояние сетки бензонасоса (при наличии доступа)
Убедитесь в герметичности люка бензобака для предотвращения попадания снега

Риск	Последствие для насоса	Профилактика
Ледяные пробки в топливопроводе	Сухое вращение → перегрев и поломка	Применение дегидраторов топлива
Загустевшее топливо	Повышенная нагрузка на электродвигатель	Прогрев в теплом боксе при экстремальных морозах

Важно: При первых признаках неустойчивой работы двигателя (рывки, затрудненный пуск) немедленно проверьте состояние топливной системы. Длительная работа насоса в режиме недостаточной подачи топлива – основная причина выхода его из строя зимой.

Самостоятельная промывка сетки грубой очистки

Сетка грубой очистки расположена в топливозаборнике модуля бензонасоса ВАЗ-2110 и выполняет первичную фильтрацию горючего от крупных примесей. Её загрязнение приводит к падению давления в топливной рампе, рывкам при разгоне и затруднённому запуску двигателя.

Для очистки потребуется демонтировать топливный модуль из бака. Обязательно снизьте давление в системе (через клапан на топливной рампе) и отключите минусовую клемму АКБ. Снимите заднее сиденье, открутите крепления люка доступа к насосу, отсоедините топливные шланги и электрический разъём перед извлечением модуля.

Процесс очистки

Извлеките топливозаборник из модуля, аккуратно отогнув фиксаторы.
Погрузите сетку в чистый бензин или специальный очиститель на 15-20 минут.
Обработайте щёткой с мягким ворсом, уделяя внимание внутренним складкам.
Промойте под струёй бензина, выдуйте остатки загрязнений сжатым воздухом.
Проверьте целостность сетки: при разрывах или деформации требуется замена.

Важно: Не используйте ацетон, растворители или агрессивную химию – они разрушают пластиковые компоненты. После установки модуля обратно проверьте герметичность соединений перед запуском двигателя. Повторяйте процедуру каждые 40-50 тыс. км пробега для профилактики.

Распространенные ошибки при установке топливного модуля

Неправильная ориентация топливного модуля при установке в бак – частая проблема. Многие забывают, что поплавок указателя уровня топлива должен располагаться строго со стороны водителя, иначе показания уровня будут некорректными.

Игнорирование замены уплотнительного кольца горловины бака приводит к утечкам топлива и запаху бензина в салоне. Старая резина деформируется и теряет эластичность, поэтому использование оригинального нового уплотнителя обязательно.

Типичные недочеты монтажа

Критичные ошибки подключения:

Перепутывание топливопроводов (подача и обратка)
Недостаточная фиксация пластиковых фишек электропроводки
Забывают снять транспортную заглушку с выпускного штуцера

Механические повреждения возникают при:

Неаккуратном затягивании крепежной гайки горловины (перекос модуля)
Зажиме проводки между корпусом модуля и стенкой бака
Установке модуля без предварительной очистки посадочного места от грязи

Ошибка	Последствие
Попадание мусора в топливную магистраль	Забитые фильтры, потеря давления
Перекручивание топливного шланга	Препятствие потоку топлива, перегрев насоса
Негерметичность соединений	Опасность возгорания, ошибки по датчику давления

Отказ от калибровки поплавка после замены модуля вызывает постоянное мигание лампы остатка топлива. Для точной работы необходимо несколько раз заправить бак "под горловину" и полностью выработать топливо в движении.

Профилактическая замена насоса при большом пробеге

Рекомендуемый интервал профилактической замены топливного насоса на ВАЗ-2110 составляет 100 000 - 120 000 км пробега. Такой подход основан на статистике отказов и ресурсе деталей: графитовые щетки электродвигателя изнашиваются, подшипники теряют смазку, пластиковые компоненты становятся хрупкими под воздействием вибраций и температурных перепадов. Игнорирование замены повышает риск внезапной остановки насоса, особенно под нагрузкой.

Признаками критического износа, даже при плановом пробеге, являются усиление гудения из бака, падение давления в топливной рампе, неустойчивая работа двигателя на холостом ходу или провалы при резком нажатии на педаль газа. Проверка давления топлива манометром (норма: 3.6 - 4.0 Бар) перед заменой помогает подтвердить необходимость работ. Использование неоригинальных или дешевых аналогов сокращает межсервисный интервал.

Ключевые аспекты замены

Перед началом работ обязательно снимите минусовую клемму с АКБ для исключения искрообразования. Основные этапы:

Снятие заднего дивана для доступа к лючку топливного модуля.
Отсоединение топливных магистралей и электрического разъема.
Демонтаж прижимного кольца люка специальным съемником или аккуратно - отверткой.
Извлечение топливного модуля, замена насоса в сборе (рекомендуется с фильтром грубой очистки).

Критически важно при установке нового насоса:

Тщательно очистить посадочное место от грязи.
Проверить целостность уплотнительного кольца люка (при необходимости заменить).
Соблюдать ориентацию топливозаборника относительно дна бака.

После сборки включите зажигание на 5-10 секунд (без запуска двигателя) для создания давления в системе, проверьте соединения на герметичность. Контрольные параметры после запуска:

Параметр	Нормальное значение
Давление в рампе	3.6 - 4.0 Бар
Уровень шума насоса	Равномерное негромкое гудение
Стабильность ХХ	800±50 об/мин

Список источников

Официальная техническая документация АвтоВАЗ

Каталоги производителей автокомпонентов

Руководство по ремонту ВАЗ-2110 издательства "Золотая Рука"
Технические спецификации Bosch и Siemens для топливных модулей
Экспертные статьи на портале "За рулём"
Профильные обсуждения на форуме "Drive2.ru" (раздел LADA 2110)
Каталоги интернет-магазинов автозапчастей: Exist.ru, AutoDoc.ru
Видеоинструкции от сертифицированных СТО на YouTube-канале "Автопрактика"
Методические материалы учебного центра "Автотехник"
