Тормозные диски на Mitsubishi Lancer X - обзор и описание

Статья обновлена: 18.08.2025

Тормозная система – критически важный элемент безопасности любого автомобиля, а тормозные диски выступают ее ключевым рабочим компонентом.

Для владельцев Mitsubishi Lancer X выбор оптимальных дисков напрямую влияет на эффективность торможения, управляемость и долговечность узла.

Данный обзор детально рассматривает особенности тормозных дисков для Lancer десятого поколения: конструктивные решения, применяемые материалы, типы изделий и их совместимость.

Понимание этих аспектов поможет сделать осознанный выбор при замене, обеспечив надежную работу тормозов вашего автомобиля.

Конструкция тормозных дисков Mitsubishi Lancer X

Тормозные диски Mitsubishi Lancer X используют вентилируемую конструкцию на передней оси, обеспечивающую эффективный теплоотвод при интенсивном торможении. Основой служит чугунный сплав с высоким содержанием углерода, что гарантирует износостойкость и стабильность фрикционных характеристик.

Конструктивно диск разделен на две рабочие поверхности, соединенные внутренними рёбрами-каналами. Центральная ступица интегрирована с посадочной площадкой для крепления к колесной ступице, а внешний роторный обод контактирует с тормозными колодками. Перемычки между ступицей и ободом оптимизируют жесткость и вентиляцию.

Ключевые элементы и параметры

• Вентиляционные каналы: Радиальные или криволинейные полости между рабочими поверхностями, отводящие тепло воздушным потоком.
• Рабочие поверхности: Два параллельных кольца с механической обработкой, формирующие контактную зону с колодками.
• Ступица (хаб): Центральная литая часть с отверстиями под шпильки крепления колеса и фланцем для монтажа на подшипниковый узел.
• Демпферные прорези/насечки: Опциональные элементы на поверхности для удаления газов и грязи, снижения вибраций.

Параметр	Передние диски	Задние диски
Тип	Вентилируемые	Вентилируемые/сплошные (зависит от комплектации)
Толщина (новый)	24-26 мм	9-10 мм (сплошные), 18-20 мм (вентилируемые)
Диаметр	276 мм (1.5L), 294 мм (1.8L/2.0L)	262 мм (сплошные), 302 мм (вентилируемые)

Основные материалы производства дисков: чугун VS композиты

Чугун остаётся доминирующим материалом для тормозных дисков Lancer X благодаря оптимальному сочетанию цены, теплоёмкости и износостойкости. Серый чугун с шаровидным графитом эффективно поглощает и рассеивает тепловую энергию, обеспечивая стабильное торможение в повседневных условиях. Его недостатки – подверженность коррозии и относительно высокая масса, увеличивающая неподрессоренные нагрузки.

Композитные материалы, такие как керамика и углепластик (CCM/CMM), предлагают превосходную термостойкость (до 1400°C) и снижение веса на 40-60% по сравнению с чугуном. Они исключают коррозию, генерируют меньше тормозной пыли и стабильны при экстремальных нагрузках. Однако их применение ограничено высокой стоимостью производства, длительным прогревом при низких температурах и специфическими требованиями к тормозным колодкам.

Сравнительные характеристики

Критерий	Чугун	Композиты
Теплопоглощение	Высокое (до 700°C)	Очень высокое (до 1400°C)
Вес	Стандартный	Снижен на 40-60%
Коррозионная стойкость	Низкая	Абсолютная
Стоимость	Низкая	В 4-8 раз выше
Применимость для Lancer X	Штатная установка	Только для тюнинга

Ключевые ограничения композитов:

• Требуют интенсивного прогрева для эффективной работы
• Несовместимы с обычными колодками (необходимы спецсоставы)
• Повышенный износ сопряжённых компонентов из-за абразивности

Вывод: Для большинства владельцев Lancer X чугунные диски – рациональный выбор, композитные же актуальны лишь для гоночного использования или как премиум-апгрейд.

Диаметр и толщина штатных тормозных дисков Lancer X

Штатные размеры тормозных дисков Mitsubishi Lancer X напрямую зависят от комплектации автомобиля и установленной производителем тормозной системы. Основные различия наблюдаются между двигателями малого объема и мощными версиями, требующими повышенной эффективности торможения.

Для передней оси применяются вентилируемые диски, а на задней оси в базовых комплектациях часто устанавливаются невентилируемые (сплошные) диски. Точные параметры критичны при замене, поэтому необходимо сверяться с технической документацией конкретного автомобиля.

Типовые параметры для основных комплектаций

Передние тормозные диски:

• 1.5L / 1.6L / 1.8L: Диаметр 276-280 мм, номинальная толщина 24 мм, минимальная допустимая толщина после износа ~22 мм
• 2.0L (включая турбированные Ralliart): Диаметр 294-300 мм, номинальная толщина 24-26 мм, минимальная толщина ~22-24 мм

Задние тормозные диски:

• Базовые комплектации (1.5L, 1.6L): Диаметр 260-262 мм, номинальная толщина 9-10 мм (сплошной диск), минимальная толщина ~7.5-8.0 мм
• Комплектации 1.8L / 2.0L: Диаметр 280-285 мм, номинальная толщина 10 мм (часто вентилируемые), минимальная толщина ~8.0-8.5 мм

Ось / Двигатель	Диаметр (мм)	Номин. толщина (мм)	Мин. толщина (мм)
Перед (1.5L, 1.6L, 1.8L)	276-280	24	~22
Перед (2.0L, Ralliart)	294-300	24-26	~22-24
Зад (Базовые 1.5L, 1.6L)	260-262	9-10	~7.5-8.0
Зад (1.8L, 2.0L)	280-285	10	~8.0-8.5

Важно: Указанные значения являются обобщенными. Перед покупкой новых дисков обязательно проверьте маркировку на старом диске или данные VIN-кода. Минимальная толщина – критический параметр; эксплуатация дисков с толщиной ниже допустимой запрещена из соображений безопасности.

Вентилируемые диски: принцип работы и преимущества

Конструкция вентилируемых тормозных дисков для Mitsubishi Lancer X включает два рабочих слоя, разделённых продольными каналами или рёбрами, образующими воздушные полости внутри ротора. При вращении колеса центробежная сила создаёт эффект "помпы", затягивая холодный воздух от центра диска к внешним краям через эти каналы. Постоянный поток эффективно отводит тепло от поверхности.

Тепло, генерируемое трением колодок о диск во время торможения, поглощается материалом ротора и рассеивается за счёт воздушного потока в полостях. Это предотвращает перегрев, сохраняя стабильность геометрии диска и фрикционных свойств даже при экстремальных нагрузках, например, при многократном резком замедлении.

Ключевые преимущества для Lancer X

• Устойчивость к перегреву: Снижение температуры на 15-30% по сравнению с цельными дисками минимизирует риск деформации и появления трещин.
• Сохранение эффективности торможения: Отсутствие "вялости" педали и просадки усилия при длительном использовании благодаря стабильному коэффициенту трения.
• Увеличенный ресурс: Меньший термический стресс замедляет износ колодок и самого диска, особенно в городском режиме с частыми остановками.
• Снижение вибраций: Равномерное охлаждение предотвращает локальные перегревы (пятна), вызывающие биение руля при торможении.

Параметр	Цельный диск	Вентилируемый диск
Теплоотвод	Пассивный (только поверхность)	Активный (воздушный поток)
Макс. рабочая температура	~350°C	~600°C
Реакция на влагу	Риск коробления при резком охлаждении	Быстрое испарение воды без деформаций

Для Lancer X вентилируемые диски рекомендованы как штатное решение для передней оси (реже – задней в топовых комплектациях), где тепловые нагрузки максимальны. При выборе аналогов критично соблюдать оригинальные параметры толщины и минимальной глубины вентиляционных каналов, указанные в технической документации автомобиля.

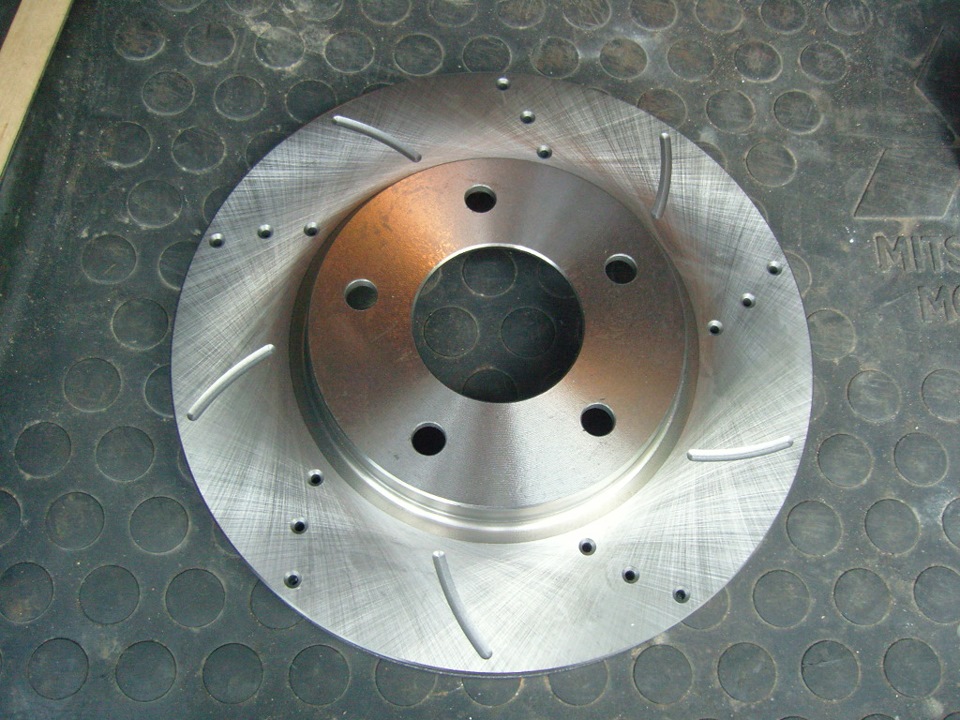

Перфорация и насечки на дисках: назначение

Перфорация (сквозные отверстия) и насечки (радиальные канавки) на тормозных дисках выполняют критически важные функции для эффективной работы тормозной системы. Они не являются декоративным элементом, а решают конкретные инженерные задачи, связанные с термодинамикой и взаимодействием поверхностей.

Основное назначение – активное удаление газов и частиц, образующихся при трении колодки о диск. В процессе торможения между поверхностями накапливаются горячие газы и абразивная пыль от износа фрикционных материалов. Без отвода этих продуктов возникает эффект "газовой подушки", снижающий контакт колодки с диском и ухудшающий тормозное усилие.

Ключевые функции перфорации и насечек:

• Отвод газов: Канавки и отверстия создают пути для быстрого выхода нагретых газов из зоны контакта, предотвращая потерю сцепления.
• Очистка поверхностей: Острые края насечек счищают с колодки отработанный фрикционный слой и грязь, поддерживая оптимальное трение.
• Улучшение теплоотвода: Перфорация увеличивает площадь поверхности диска, способствуя более эффективному охлаждению.
• Борьба с водяной пленкой: При езде в дождь насечки "разрезают" водяной слой на диске, сокращая время срабатывания тормозов.
• Контроль износа колодок: Обеспечивают равномерное истирание фрикционного материала, уменьшая риск коробления и вибраций.

Тип обработки	Преимущества	Особенности для Lancer X
Перфорированные диски	Лучший отвод газов, снижение перегрева	Требуют контроля трещин вокруг отверстий
Диски с насечками	Активная очистка колодок, стабильность в грязи	Умеренный шум при торможении
Комбинированные	Совмещение преимуществ обоих типов	Оптимальны для агрессивной езды

Задние и передние тормозные диски: ключевые отличия

На Mitsubishi Lancer X передние тормозные диски существенно крупнее и массивнее задних. Это обусловлено распределением нагрузки: при торможении до 70% кинетической энергии гасится передней осью. Соответственно, передние диски испытывают более интенсивный нагрев и механическое воздействие, требуя повышенной устойчивости к деформации.

Задние диски выполняют вспомогательную функцию стабилизации и имеют меньшие габариты. Их конструкция проще, а толщина меньше, что снижает общую массу авто. Износ задних дисков происходит медленнее, но их замена часто сопряжена с необходимостью обслуживания стояночного тормоза, интегрированного в суппорт или барабан.

Сравнительные характеристики

• Размеры: Передние – Ø294-316 мм (1.5/1.8 л) или Ø294 мм (2.0 л), толщина 24-28 мм. Задние – Ø280-300 мм, толщина 9-12 мм.
• Конструкция: Все передние диски – вентилируемые. Задние – преимущественно невентилируемые (сплошные), за исключением модификаций с 2.4-литровым двигателем.
• Нагрузка: Передние принимают ~65-70% тормозного усилия, задние – 30-35%.
• Ресурс: Передние служат 50-80 тыс. км, задние – 80-120 тыс. км.
• Стоимость: Комплект передних дисков дороже задних на 20-40%.

Важно: При замене обязательна установка дисков и колодок в парах (левый/правый) для сохранения баланса тормозных сил. Использование неоригинальных запчастей может нарушить эффективность ABS.

Срок службы оригинальных тормозных дисков Lancer X

Оригинальные тормозные диски Mitsubishi для Lancer X рассчитаны на пробег 60 000–80 000 км при спокойной эксплуатации. Этот показатель варьируется в зависимости от условий использования: в городском цикле с частыми остановками ресурс снижается до 40 000–50 000 км, тогда как при преимущественно трассовых поездках может достигать 100 000 км.

Критическим показателем для замены является остаточная толщина диска. Минимально допустимое значение выштамповано на поверхности изделия (обычно 20–22 мм для передних и 8–9 мм для задних). Превышение этого лимита, а также глубокие борозды, трещины или сильная деформация ("биение") требуют незамедлительной замены независимо от пробега.

Факторы, влияющие на износ

• Стиль вождения: агрессивное торможение с высоких скоростей ускоряет износ в 2–3 раза
• Качество колодок: неоригинальные или низкосортные колодки повреждают рабочую поверхность
• Дорожные условия: постоянная езда по грязи, песку или реагентам сокращает ресурс
• Техническое состояние: заклинившие суппорты или изношенные ступичные подшипники провоцируют перегрев

Важно: При замене дисков всегда меняйте тормозные колодки и выполняйте обкатку (200–300 км плавных торможений без перегрева). Регулярная диагностика каждые 10 000 км позволяет своевременно выявить неравномерный износ или коробление.

Визуальные признаки критического износа дисков

При визуальном осмотре тормозных дисков Mitsubishi Lancer X обращайте внимание на геометрию рабочей поверхности и состояние кромок. Игнорирование этих параметров ведет к снижению эффективности торможения и риску повреждения суппортов.

Контроль толщины диска обязателен при каждом ТО, но между плановыми визитами на СТО владелец может самостоятельно выявить критические изменения. Ниже перечислены ключевые маркеры износа, требующие немедленной замены компонентов.

Основные индикаторы предельного износа

Глубина борозд и выработка: Вертикальные канавки глубже 1-1.5 мм указывают на критический износ. Параллельные кольцевые риски по всей поверхности – признак разрушения фрикционного слоя.

• Минимальная толщина: Превышение износа за границу 19-20 мм (для базовых моделей) или значений, выштампованных на ступице диска.
• Радиальные сколы и трещины: Даже мелкие "паутинки" от центра к краям – повод для срочной замены из-за риска раскола при тепловом ударе.
• Выкрашивание кромки: Отсутствие фаски по внешнему диаметру диска и глубокие зазубрины (более 2 мм) на торце.

Деформация: Волнообразная поверхность, видимая невооруженным глазом при вращении колеса, или цветовые пятна (синие/фиолетовые разводы) – свидетельства перегрева и коробления.

Параметр	Норма	Критическое значение
Толщина диска	22-24 мм (новый)	<19 мм
Бортовая фаска	Ровная кромка 0.5-1 мм	Сколы глубиной >2 мм
Биение поверхности	До 0.05 мм	Видимая глазу деформация

Важно: Комбинирование двух и более признаков (например, трещины + минимальная толщина) исключает возможность проточки и требует обязательной установки новых дисков в паре с колодками.

Замер остаточной толщины диска: методика и нормы

Замер остаточной толщины тормозного диска выполняется микрометром или штангенциркулем с точностью до 0.01 мм. Контроль осуществляется минимум в восьми точках рабочей поверхности, равномерно распределенных по окружности диска. Замеры производятся в зоне максимального износа – на расстоянии 10-15 мм от внешнего края.

Предварительно диск очищают от грязи, ржавчины и остатков фрикционных материалов. Измерения проводят на снятом колесе, но при диагностике без демонтажа используют специальные смотровые отверстия в суппорте. Обязательно фиксируют минимальное значение толщины из всех полученных результатов.

Нормативные значения для Mitsubishi Lancer X

Минимально допустимая толщина тормозных дисков регламентирована производителем:

Тип диска	Номинальная толщина (мм)	Минимальный предел (мм)
Передний базовый	24.0	22.0
Передний (турбо-версии)	26.0	24.0
Задний	16.0	14.5

Критические признаки необходимости замены:

• Достижение минимальной толщины, указанной в таблице
• Разница толщины между противоположными точками диска > 0.01 мм
• Глубокие борозды (>1.5 мм) или сколы на рабочей поверхности

Порядок интерпретации результатов:

1. Сравнить минимальный замер с табличными нормативами
2. Проверить равномерность износа по всей окружности
3. Учесть пробег: критический износ обычно наступает после 60-80 тыс. км
4. При замене дисков обязательна установка новых колодок

Последствия эксплуатации деформированных (ведёных) тормозных дисков

Деформированные тормозные диски провоцируют вибрации, передающиеся на рулевое колесо и педаль тормоза при замедлении. Это снижает контроль над автомобилем, увеличивает тормозной путь и создаёт риск аварийных ситуаций. Биение дисков нарушает равномерный контакт с колодками, что резко снижает эффективность торможения даже при исправной гидравлике.

Постоянные ударные нагрузки из-за искривлённой поверхности ускоряют износ критических компонентов: разрушаются колодки, заклинивают поршни суппортов, деформируются направляющие. Перегрев ведёт к закипанию тормозной жидкости с потерей её рабочих свойств. Дополнительно страдают ступичные подшипники и элементы подвески из-за хронической вибрации.

Ключевые риски и повреждения

• Безопасность: Увеличение тормозного пути на 15-40%, риск полного отказа тормозов при экстренном замедлении.
• Износ колодок: Локальный перегрев и крошение фрикционного слоя, неравномерное стирание.
• Повреждение суппортов: Заклинивание поршней, износ уплотнений, деформация скоб.
• Вибрации: Разрушение ступичных подшипников, ускоренный износ шаровых опор и рулевых наконечников.
• Экономические потери: Необходимость замены дисков, колодок и ремонта суппортов вместо своевременной шлифовки/замены только дисков.

Компонент	Характер повреждения	Эксплуатационные последствия
Тормозные колодки	Клиновидный износ, расслоение	Свист при торможении, снижение эффективности на 20-30%
Суппорт	Закисание направляющих, деформация скобы	Неравномерный износ колодок, перегрев колеса
Ступичный подшипник	Выкрашивание тел качения	Гул при движении, люфт колеса
Тормозная жидкость	Вскипание, гигроскопичность	Мягкая педаль тормоза, провалы при резком торможении

Вибрации в педали тормоза: связь с состоянием дисков

Вибрации, ощущаемые в педали тормоза при замедлении Лансер 10, чаще всего сигнализируют о проблемах с тормозными дисками. Основная причина – нарушение геометрии рабочей поверхности дисков. При торможении колодки не могут равномерно сжимать искривлённую плоскость, что создаёт пульсацию, передающуюся через гидравлическую систему на педаль.

Искривление (деформация) дисков возникает из-за перегрева, вызванного экстремальным торможением, резким охлаждением (например, въездом в лужу на раскалённые диски) или заклиниванием суппорта. Даже минимальное отклонение от плоскости – в доли миллиметра – провоцирует заметную вибрацию. Также причиной может стать неравномерный износ или локальное отслоение фрикционного материала.

Критические факторы и диагностика

Характер вибрации напрямую зависит от состояния дисков:

• Ритмичная пульсация при постоянном давлении на педаль – явный признак деформации ("ведения") диска.
• Вибрация, усиливающаяся с ростом скорости торможения, указывает на критический износ или "биение".
• Дрожь, сопровождающаяся скрежетом, может свидетельствовать о глубоких задирах или разрушении поверхности.

Обязательные этапы проверки:

1. Визуальный осмотр дисков на глубокие борозды, сколы, признаки перегрева (синие пятна).
2. Измерение толщины диска в нескольких точках микрометром – разница указывает на неравномерный износ.
3. Контроль биения диска индикаторной стойкой при вращении ступицы – допустимое значение обычно не превышает 0.05 мм.

Последствия игнорирования: Усиление вибрации, снижение эффективности торможения, ускоренный износ колодок и элементов подвески (шаровых опор, сайлентблоков). Эксплуатация с деформированными дисками опасна и требует немедленного вмешательства.

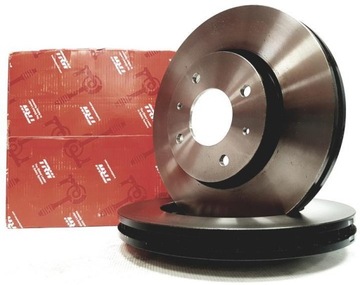

Выбор производителей: OEM, premium и бюджетные бренды

При подборе тормозных дисков для Mitsubishi Lancer X автовладельцы сталкиваются с тремя основными категориями брендов: оригинальными OEM-комплектующими, премиальными аналогами и бюджетными решениями. Каждая группа отличается технологиями производства, материалами и ресурсом эксплуатации, что напрямую влияет на безопасность и стоимость обслуживания.

OEM-диски гарантируют полное соответствие заводским стандартам Lancer X, но имеют высокую цену. Премиальные аналоги часто превосходят оригинал по характеристикам, а бюджетные варианты привлекают низкой стоимостью, но требуют тщательной проверки качества. Ключевые отличия между категориями представлены в таблице ниже.

Сравнение категорий производителей

Критерий	OEM (Original Equipment)	Premium	Бюджетные
Примеры брендов	Mitsubishi, Advics, Akebono	Brembo, Zimmermann, ATE	LPR, ABS, Frontec, StartVOLT
Качество материалов	Сертифицированные сплавы, строгий контроль	Высоколегированная сталь, керамические добавки	Базовые сплавы, возможны отклонения в составе
Ресурс (средний)	60-80 тыс. км	70-100 тыс. км	30-50 тыс. км
Особенности	Идеальная совместимость, шумоподавление	Улучшенное охлаждение, стойкость к деформации	Риск биения при перегреве, склонность к трещинам
Ценовой сегмент	Высокий (+40% к premium)	Средне-высокий	Низкий (от -50% к premium)

Для повседневной эксплуатации оптимальны премиальные бренды, сочетающие повышенный ресурс и стабильность торможения. Бюджетные диски допустимы при:

• Экономии на городской эксплуатации
• Низких нагрузках (без спортивного вождения)
• Плановой замене через малый пробег

OEM-варианты рациональны при сохранении заводских характеристик авто или наличии гарантии. Независимо от выбора, обязательна проверка сертификатов ECE R90 и соответствия типоразмеру Lancer X: передние 294-300 мм, задние 302 мм для версий 1.8/2.0.

Сравнение вентилируемых и перфорированных дисков для Lancer X

Вентилируемые тормозные диски Lancer X состоят из двух рабочих поверхностей, разделенных воздушными каналами. Эта конструкция обеспечивает интенсивный отвод тепла от зоны трения за счет встречного потока воздуха, что критически важно для предотвращения перегрева при длительном или агрессивном торможении. Их основное преимущество – стабильная работа в широком диапазоне температур, особенно актуальная для динамичной езды или эксплуатации с полной загрузкой.

Перфорированные диски (часто комбинированные с вентилируемой основой) отличаются наличием сквозных отверстий на рабочих поверхностях. Эти отверстия выполняют несколько функций: эффективно удаляют газы и влагу с контактной зоны, улучшая "схватывание" колодок в сырую погоду, а также способствуют очистке поверхности от абразивных частиц. Однако перфорация создает локальные зоны напряжения металла, что потенциально снижает общую прочность конструкции.

Ключевые отличия и особенности

Критерий	Вентилируемые диски	Перфорированные диски
Теплоотвод	Оптимальный, за счет внутренних каналов	Удовлетворительный (основа – вентилируемая), улучшен на поверхности отверстиями
Работа в мокрую погоду	Стандартная	Превосходная, отверстия отводят воду и грязь
Износ колодок	Равномерный, умеренный	Ускоренный из-за абразивного воздействия кромок отверстий
Прочность	Высокая, монолитная структура	Сниженная, риск трещин от перегрева или ударных нагрузок
Типичное применение	Повседневная эксплуатация, город/трасса	Спортивная/агрессивная езда (с учетом рисков)

Рекомендации для Lancer X:

• Вентилируемые диски – универсальное и надежное решение для большинства владельцев, обеспечивающее баланс долговечности и эффективности.
• Перфорированные диски стоит выбирать при частых поездках в дождливом климате или для спортивного стиля вождения, но с готовностью к более частой замене и тщательному контролю состояния.
• Качество материала диска крайне важно для обоих типов: дешевые перфорированные диски особенно склонны к растрескиванию.

Критерии подбора неоригинальных дисков по VIN

Идентификация точных параметров тормозных дисков для Mitsubishi Lancer X через VIN-код является наиболее надежным методом, исключающим ошибки совместимости. VIN (Vehicle Identification Number) содержит зашифрованную информацию о заводской комплектации конкретного автомобиля, включая спецификацию тормозной системы.

Для корректного подбора неоригинальных дисков по VIN необходимо использовать специализированные электронные каталоги производителей запчастей или сервисы официальных дилеров. Введите VIN в поисковую строку каталога – система автоматически отфильтрует диски, соответствующие именно вашей модификации Lancer X по следующим ключевым параметрам:

• Диаметр диска: 256мм, 276мм, 294мм или 320мм (зависит от года выпуска, двигателя и комплектации).
• Толщина: Исходная и минимально допустимая после проточки.
• Высота (толщина) ступицы: Критичен для правильной установки колеса.
• Диаметр центровочного отверстия (DIA): Должен точно совпадать со ступицей (например, 67.1мм).
• Количество и расположение крепежных отверстий: Стандартно 5x114.3.
• Конструкция вентиляции: Сплошные или вентилируемые.
• Материал: Чугун, композит (содержащий углеродное волокно) или керамика (для спортивных версий).

При отсутствии VIN или доступа к каталогам, сбор следующих данных с уже установленного оригинального диска обязателен:

1. Маркировка OEM номера (выбита на поверхности диска или суппорте).
2. Фактические замеры диаметра, толщины и DIA штангенциркулем.
3. Тип двигателя (1.5, 1.8, 2.0 турбо) и год выпуска авто.

Важно: Несоответствие хотя бы одного параметра (особенно DIA или посадочного диаметра) может привести к вибрациям, повреждению ступичного подшипника или отказу тормозов. Всегда сверяйте полученные по VIN данные с маркировкой на упаковке новых дисков перед установкой.

Толщина минимальной замены: требования производителя

Производитель Mitsubishi Motors четко регламентирует минимально допустимую толщину тормозных дисков для Lancer X, при достижении которой их замена обязательна. Эти значения критичны для обеспечения заявленной эффективности торможения и безопасности транспортного средства.

Игнорирование этих требований приводит к существенному снижению эффективности работы тормозной системы, увеличению тормозного пути, риску перегрева и деформации дисков, а также к повышенному износу тормозных колодок. Эксплуатация автомобиля с изношенными дисками ниже минимальной толщины считается небезопасной.

Последствия эксплуатации изношенных дисков

Использование дисков, толщина которых меньше установленного производителем минимума, чревато несколькими серьезными проблемами:

• Снижение теплоотвода: Уменьшенная масса диска неспособна эффективно рассеивать тепло, генерируемое при торможении.
• Риск трещин и коробления: Перегрев значительно повышает вероятность появления термических трещин на рабочей поверхности и деформации (коробления) диска.
• Вибрации руля и педали тормоза: Деформированные диски вызывают заметные биения и вибрации, передающиеся на рулевое колесо и педаль тормоза при замедлении.
• Ускоренный износ колодок: Неравномерная поверхность изношенного диска приводит к ускоренному и неравномерному износу тормозных колодок.
• Падение эффективности торможения: Комплекс перечисленных факторов неизбежно снижает общую эффективность тормозной системы.

Конкретные минимальные значения толщины для замены:

Тип тормозного диска	Номинальная толщина нового диска (мм)	Минимальная толщина для замены (мм)
Передний (Стандартный, 16" колеса)	26.0	24.0
Передний (Стандартный, 18" колеса)	28.0	26.0
Передний (Вентилируемый, 2.0 турбо)	30.0	28.0
Задний	10.0	8.0

Важно: Точные значения могут незначительно варьироваться в зависимости от года выпуска и конкретной модификации Lancer X. Минимальная толщина всегда выштампована или выгравирована на самом диске (часто на центральной части ступицы или крае вентиляционного канала). Обязательно сверяйтесь с маркировкой на установленных дисках или с официальным руководством по ремонту и обслуживанию (Service Manual) для вашего VIN.

Рекомендации по контролю:

1. Измерение толщины диска должно проводиться микрометром в нескольких точках по окружности (минимум 8 точек), отступив примерно 10 мм от внешнего края диска.
2. Замеры следует выполнять при каждой замене тормозных колодок или плановом ТО.
3. Если толщина диска в любой точке приближается к минимально допустимой или меньше ее, диски подлежат обязательной замене парой на оси.

Совместимость тормозных дисков с разными колодками

Совместимость тормозных дисков с колодками для Lancer X определяется геометрическими параметрами и физико-химическими свойствами материалов. Колодки должны точно соответствовать посадочным размерам суппорта и полностью перекрывать рабочую поверхность диска без выступающих краёв или зазоров.

Материал фрикционных накладок напрямую влияет на эффективность торможения и износ диска. Несовместимые пары вызывают вибрации, ускоренную деградацию поверхностей и характерный свист. Для Lancer X критичен выбор колодок по типу дисковой системы: базовые 276 мм или спортивные Brembo 320 мм.

Рекомендуемые комбинации

Тип колодок	Совместимые диски	Особенности
Оригинальные (Mitsubishi)	Все штатные диски	Сбалансированный износ, гарантированное отсутствие шумов
Полуметаллические	ОЕМ, усиленные (например, Brembo Max)	Повышенное тепловыделение, требует вентилируемых дисков
Керамические	Перфорированные/вентилируемые диски	Минимальная пыль, стабильность при перегреве
Органические (NAO)	Стандартные вентилируемые	Тихая работа, но быстрый износ при агрессивной езде

Критические ограничения:

• Колодки для Brembo несовместимы со стандартными суппортами из-за разной формы и площади
• Дешёвые безымянные колодки часто содержат металлическую стружку, царапающую диск
• При установке спортивных колодок обязательна притирка в течение 300 км без резких торможений

Перед покупкой проверяйте сертификацию ECE R90, гарантирующую соответствие оригинальным параметрам тормозного усилия и температурного режима Lancer X.

Процедура замены передних тормозных дисков Lancer X

Подготовьте автомобиль: установите на ровную поверхность, зафиксируйте противооткатными упорами задние колеса и ослабьте затяжку гаек передних колес. Поднимите переднюю часть домкратом, установите на подставки для безопасности и снимите колеса.

Демонтируйте старые диски: открутите два направляющих болта суппорта (обычно на 14 или 17 мм), снимите скобу суппорта и подвесьте её на проволоке. Извлеките тормозные колодки. Открутите винты крепления диска к ступице (при наличии), при необходимости используйте проникающую смазку WD-40.

Основные этапы монтажа

Перед установкой новых дисков выполните обязательные действия:

1. Очистите ступицу от ржавчины металлической щеткой
2. Нанесите тонкий слой термостойкой смазки на посадочный круг ступицы
3. Установите диск, совместив монтажные отверстия со шпильками

Соберите узлы в обратной последовательности:

• Закрепите диск винтами (момент 3-4 Н·м)
• Верните на место колодки и суппорт
• Затяните направляющие болта с усилием 23-30 Н·м

Важно! Перед первым выездом 5-7 раз энергично нажмите педаль тормоза для устранения зазоров. Первые 200 км избегайте резкого торможения для притирки поверхностей.

Критичный момент затяжки	Направляющие суппорта	23-30 Н·м
Второстепенный момент	Болты крепления диска	3-4 Н·м

Особенности замены задних тормозных дисков

Задние тормозные диски Lancer 10 интегрированы с барабанным механизмом стояночного тормоза. Это требует предварительного ослабления троса ручника через сервисное отверстие в тормозном щите или регулировочную гайку под центральным тоннелем в салоне. Игнорирование этого этапа блокирует снятие диска.

Поршень суппорта втягивается специальным инструментом с одновременным проворачиванием по часовой стрелке (в отличие от передних, где применяется простое вдавливание). Использование обычных тисков или монтажной лопатки повреждает механизм. Обязательна очистка направляющих скоб и замена смазки в суппортных пальцах.

Критические нюансы процесса

Этап работ	Особенности	Риски при нарушении
Демонтаж диска	Требует снятия фиксирующих пружин ручника	Деформация пружин, заклинивание колодок
Установка нового диска	Обязательная зачистка ступицы от коррозии	Биение диска, вибрации при торможении
Замена колодок	Совместная установка с дисками (комплектная замена)	Ускоренный износ, снижение эффективности торможения

1. Обязательные инструменты:
   • Специальный ключ для втягивания поршня суппорта (аналог TORX T40)
   • Щетка по металлу и очиститель тормозов
   • Динамометрический ключ (18-20 Н·м для направляющих)
2. После замены:
   • Прокачка тормозной системы при открытом бачке
   • Проверка уровня тормозной жидкости
   • Обкатка 300 км без резких торможений

Обкатка новых тормозных дисков: рекомендации

Первые 300 км пробега после установки новых тормозных дисков и колодок на Lancer X требуют особого режима эксплуатации. Избегайте резких, экстренных торможений и длительных нагрузок на тормозную систему (например, затяжных спусков). Отдавайте предпочтение плавному, прогнозируемому стилю вождения с заблаговременным снижением скорости.

Оптимальная приработка поверхностей достигается серией последовательных торможений средней интенсивности. Для этого найдите безопасный участок дороги без активного движения. Разгоните автомобиль до 60 км/ч, затем плавно замедлитесь до 10-15 км/ч, не допуская полной остановки. Повторите цикл 5-8 раз.

Ключевые правила обкатки:

1. Температурный режим:
   • После каждой серии торможений (5-8 повторов) проезжайте 1-2 км без использования тормозов для равномерного остывания дисков.
   • Не допускайте перегрева (синего побежалого оттенка или характерного запаха).
2. Постепенное увеличение нагрузки:
   • Начните с легкого давления на педаль (20-30% усилия).
   • С каждым последующим днем пробега (после 100, 200, 300 км) постепенно увеличивайте интенсивность торможения.
3. Запрещено в первые 300 км:
   • Буксовать с нажатой тормозной педалью.
   • Резко охлаждать диски (проезд через лужи, автомойка).
   • Перевозить тяжелые грузы или буксировать прицеп.

После завершения обкатки проверьте равномерность износа рабочих поверхностей дисков и колодок. Правильно проведенная процедура обеспечивает максимальный коэффициент трения, предотвращает вибрации, скрипы и преждевременный износ тормозной системы Lancer X.

Технология приработки колодок к диску после замены

После установки новых тормозных колодок или дисков на Lancer X критически важно соблюдать процедуру приработки. Это обеспечивает равномерное формирование рабочего слоя фрикционного материала на поверхности диска, что напрямую влияет на эффективность торможения и долговечность компонентов.

Неправильная приработка приводит к снижению тормозного усилия, появлению вибраций, скрипов и преждевременному износу. Процесс требует строгого соблюдения скоростного режима и циклов торможения без перегрева системы.

Этапы правильной приработки

1. Первые 200 км: Избегайте экстренного торможения. Совершайте плавные замедления со скорости 60 км/ч до 10-15 км/ч с усилием на педали не более 30%.
2. Следующие 300 км: Постепенно увеличивайте интенсивность. Выполните 5-8 циклов торможения со скорости 80 км/ч до 20 км/ч со средним усилием (50-60% педали), давая дискам остыть между подходами.
3. Контрольный тест: После 500 км пробега проверьте равномерность износа визуально. Отсутствие глубоких борозд, синих пятен перегрева и скрипов подтверждает успешность процедуры.

Важно: В течение всего периода обкатки не допускайте:

• Длительного удержания педали тормоза (например, в пробках)
• Торможения с высокой скорости до полной остановки
• Буксования с зажатыми тормозами

Ошибка при обкатке	Последствие для Lancer X
Резкие торможения с первых км	Локализованный перегрев, коробление диска
Постоянное легкое подтормаживание	Глазирование колодок (снижение трения)
Игнорирование этапов охлаждения	Термические трещины на дисках

Соблюдение технологии гарантирует выход системы на заявленную производителем эффективность через 500-800 км пробега. В этот период возможно временное появление легкого запаха гари или дыма – это нормальный процесс выгорания связующих веществ в колодках.

Диагностика биения тормозного диска и причины

Основной метод диагностики биения тормозных дисков на Lancer X – замер индикатором часового типа. Диск демонтируется, индикатор крепится к ступице, после чего игла прижимается к рабочей поверхности диска. При вращении ступицы отклонение стрелки индикатора более 0,05 мм свидетельствует о критическом биении. Косвенные признаки включают вибрацию руля при торможении (особенно на высоких скоростях), пульсацию педали тормоза и неравномерный износ колодок.

Биение часто проявляется после замены дисков или колодок, но может возникнуть и в процессе эксплуатации. Игнорирование проблемы приводит к ускоренному износу элементов подвески, снижению эффективности торможения и разрушению ступичных подшипников. Регулярный визуальный осмотр на предмет глубоких борозд, трещин и цветов побежалости (синих пятен) помогает выявить деформацию на ранней стадии.

Распространённые причины биения:

• Термическая деформация: резкий перегрев диска при агрессивном торможении с последующим охлаждением (попадание в лужу).
• Неправильный монтаж: грязь или коррозия на посадочной плоскости ступицы, несоосность при установке.
• Механические повреждения: удар по диску (например, при ДТП или наезде на препятствие).
• Некачественные комплектующие: нарушение геометрии дешёвых неоригинальных дисков при нагрузках.
• Критический износ: истончение диска ниже минимальной толщины, указанной производителем.

Для точного определения причины необходим комплексный анализ: проверка тормозных суппортов (заклинивание направляющих), оценка состояния ступицы и подшипников, контроль момента затяжки колесных болтов. Проточка дисков возможна только при незначительном биении и достаточном остаточном толщине металла, в остальных случаях требуется замена.

Правила обработки поверхности при замене дисков

При установке новых тормозных дисков на Lancer X обязательна механическая обработка контактных поверхностей ступицы и прилегающей стороны диска. Заводское покрытие и следы коррозии снижают точность посадки, вызывая биение колеса и вибрации при торможении.

Используйте металлическую щётку или дрель с абразивной насадкой для полного удаления окислов, грязи и остатков старой смазки. Особое внимание уделите отверстиям под шпильки и центральному посадочному отверстию диска – неровности нарушат соосность.

Этапы подготовки поверхностей

• Очистка ступицы: Демонтируйте старый диск, снимите колесо и обработайте ступицу до чистого металла. Контролируйте плоскостьность.
• Обработка диска: Зачистите внутреннюю поверхность нового диска (зону контакта со ступицей). Удалите консервационную смазку растворителем.
• Финишная протирка: Обезжирьте поверхности ступицы и диска после механической обработки бескислотным очистителем.

Важно: Наносите тонкий слой высокотемпературной медной смазки только на ступицу по схеме, исключая попадание на тормозные колодки, рабочие поверхности диска или шпильки.

Материал	Назначение	Ошибки применения
Медная смазка	Защита от прикипания	Нанесение на фрикционные зоны
Аэрозольный очиститель	Обезжиривание	Использование кислотных составов

1. Установите диск на ступицу, совместив монтажные отверстия.
2. Накрутите колесные гайки вручную крест-накрест для центровки.
3. Затяните болты динамометрическим ключом с усилием 98-118 Н·м (уточните в мануале).

Последствия перегрева тормозных дисков и трещины

Перегрев тормозных дисков на Lancer 10 возникает при экстремальных нагрузках: длительном торможении на горных спусках, агрессивной езде или заклинивании суппорта. Температура поверхности диска может превысить 600°C, вызывая термическое повреждение металла. Это приводит к изменению кристаллической структуры материала – он становится хрупким и теряет устойчивость к механическим напряжениям.

Локальные перепады температуры между нагретыми и остывающими участками диска создают внутренние напряжения. При резком охлаждении (например, при проезде луж на раскаленных дисках) эти напряжения достигают критических значений. В таких условиях на поверхности формируются микротрещины, которые под нагрузкой постепенно разрастаются.

Основные риски и последствия:

• Радиальные трещины – появляются от края к центру диска. Даже мелкие (0.5-1 мм) снижают структурную целостность, глубокие (свыше 3 мм) требуют немедленной замены.
• Деформация диска ("ведение") – перегрев вызывает коробление рабочей поверхности. Проявляется вибрацией руля и педали тормоза при замедлении.
• Снижение эффективности торможения – трещины уменьшают площадь контакта колодки с диском, а закаленные участки перегретого металла имеют пониженный коэффициент трения.
• Катастрофическое разрушение – глубокие трещины способны привести к расколу диска на ходу, особенно при экстренном торможении.

Визуальный признак	Последствие для Lancer X	Рекомендуемое действие
Синий или фиолетовый оттенок диска	Потеря прочности, риск деформации	Проверка на биение, замена при отклонениях
Сетка мелких поверхностных трещин	Ускоренный износ колодок, шум при торможении	Регулярный контроль глубины повреждений
Глубокие радиальные трещины (от края)	Риск мгновенного разрушения диска	Немедленная замена комплекта

Важно: Трещины на вентилируемых дисках Lancer 10 чаще образуются на внешнем роторе из-за худшего теплоотвода. Регулярная мойка колес с удалением абразивной пыли замедляет износ, но не предотвращает перегрев. При обнаружении любых трещин глубиной свыше 1 мм эксплуатация авто недопустима.

Для профилактики используйте тормозные жидкости с высокой температурой кипения (DOT 5.1), проверяйте свободный ход суппортов и избегайте "стояночного" торможения после интенсивных нагрузок. При частой езде в горах рассмотрите установку дисков с щелевым покрытием или спортивных моделей с повышенной термостойкостью.

Увеличенные тормозные диски для тюнинга Lancer X

Установка увеличенных тормозных дисков – ключевое решение для улучшения эффективности торможения тюнингованного Mitsubishi Lancer X. Больший диаметр ротора обеспечивает повышенный тормозной момент за счет увеличения рычага приложения силы колодок. Это особенно критично при росте мощности двигателя, агрессивной резине или трековых нагрузках, где стандартные тормоза быстро перегреваются и теряют эффективность.

Физика процесса проста: увеличенная рабочая поверхность диска лучше рассеивает тепло, снижая риски деформации ("ведения") и закипания тормозной жидкости. Параллельно растет площадь контакта с колодками, что гарантирует стабильность усилия на протяжении всего тормозного цикла. Результат – сокращение тормозного пути и предсказуемая реакция педали даже при экстремальных режимах эксплуатации.

Ключевые аспекты модернизации

Переход на увеличенные диски требует комплексного подхода. Стандартные суппорта и кронштейны Lancer X не рассчитаны на монтаж роторов диаметром 320-355 мм, типичных для тюнинга. Обязательна установка:

• Адаптерных кронштейнов (спейсеров) – смещают суппорт относительно ступицы для корректного позиционирования над диском.
• Суппортов с увеличенным поршнем (опционально) – для сохранения баланса давления в контуре и оптимальной работы ABS.
• Дисков вентилируемой конструкции – с направленными каналами или сложным рисунком вентиляции (типа "паук") для ускоренного охлаждения.

Обязательные проверки перед установкой:

1. Совместимость с колесными дисками – увеличенные тормоза требуют больше внутреннего пространства. Минимальный диаметр колес – 17 дюймов для 320 мм роторов, 18+ – для 355 мм.
2. Качество материалов – предпочтительны диски из углеродистой стали с высоким содержанием углерода (не ниже G3000) или кованые, с защитным покрытием ступицы от коррозии.
3. Тип перфорации/насечки – агрессивная насечка ускоряет износ колодок, но эффективно удаляет грязь и газы. Сквозные сверления снижают прочность, комбинированные варианты (J-образные прорези) – оптимальны для daily use.

Параметр	Стандартный диск (перед)	Тюнинговый вариант
Диаметр	294 мм	320-355 мм
Толщина (новый)	24 мм	28-32 мм
Минимальный диаметр колес	16 дюймов	17-18 дюймов
Ресурс (город/трек)	60-80 тыс. км / низкий	40-60 тыс. км / высокий

Помните: увеличенная масса вращающихся деталей слегка нагружает ступичный подшипник и подвеску. После установки обязательна профессиональная прокачка тормозной системы с заменой жидкости на высокотемпературную (DOT 5.1 или Racing), а также контроль биения дисков. Балансировка колес становится критически важной.

Сравнение стоимости оригинальных и аналогов тормозных дисков

Оригинальные тормозные диски для Mitsubishi Lancer X производятся под каталожными номерами Mitsubishi Motors и отличаются строгим соответствием заводским спецификациям. Их стоимость варьируется от 6 000 до 12 000 рублей за штуку в зависимости от модификации (передние/задние, вентилируемые/не вентилируемые). Ценник обусловлен технологическими процессами, многоступенчатым контролем качества и брендовой наценкой.

Аналоги от проверенных производителей (TRW, Brembo, Zimmerman) предлагают совместимость по посадочным параметрам и рабочим характеристикам при цене 3 500–8 000 рублей за единицу. Бюджетные варианты (например, Profit, ABS, AvtoVAZ) доступны от 1 800 рублей, но могут иметь упрощенную конструкцию, меньший ресурс и риски биения при эксплуатации.

Факторы, влияющие на ценовую разницу

• Материалы: Оригинал использует запатентованные сплавы с повышенной термостойкостью
• Контроль качества: Каждый OEM-диск тестируется на деформацию и балансировку
• Сертификация: Аналоги проходят менее строгие испытания на соответствие стандартам
• Логистика: Оригинальные запчасти поставляются через официальные дилерские сети

Тип диска	Цена за переднюю ось (руб/шт)	Средний ресурс (км)
Mitsubishi (оригинал)	7 500–12 000	60 000–80 000
TRW, Brembo (премиум-аналог)	5 200–8 000	50 000–70 000
Profit, ABS (эконом-сегмент)	1 800–3 500	25 000–40 000

При выборе учитывайте не только разовую экономию, но и совокупную стоимость владения: дешевые аналоги часто требуют замены в 1.5–2 раза чаще оригиналов. Для интенсивной эксплуатации рекомендованы диски не ниже среднего ценового сегмента – их характеристики оптимально сбалансированы по соотношению цена/надежность.

Список источников

Для подготовки обзора тормозных дисков Mitsubishi Lancer X использовались авторитетные технические ресурсы, документация производителя и отзывы владельцев. Ниже приведен перечень основных источников информации.

Данные были верифицированы по следующим материалам:

1. Официальное руководство по эксплуатации Mitsubishi Lancer X (раздел "Тормозная система")
2. Каталоги оригинальных запчастей Mitsubishi Motors: Part Numbers 2020-2023
3. Технические отчеты испытательных лабораторий TUV Rheinland (Германия)
4. Сравнительные тесты послемаркетных дисков: проекты "Brake Performance 2022" и "AutoComponent Review"
5. Специализированные форумы: Lancer-community.ru, LancerRegister.com (архив обсуждений 2015-2023 гг.)
6. Производственные спецификации компаний: Brembo, Zimmermann, ATE
7. Монография "Современные тормозные системы" (Издательство "Автотехника", 2021 г.)

Видео: Замена передних тормозных дисков Лансер 9. Подробная инструкция.


• Toyota Celsior - Технические характеристики и описание

• Отзывы хозяев Тойота Авенсис - мнения о машине

• Трактор ТТ-4 - технические параметры и отзывы
