Тормозят дворники на Приоре - причины и как исправить

Статья обновлена: 18.08.2025

Медленная работа стеклоочистителей – распространённая проблема владельцев Lada Priora. Вялые, заедающие или неравномерные движения щёток не просто раздражают, но и серьёзно ухудшают обзор в дождь или снегопад, создавая угрозу безопасности.

Основные причины обычно кроются в электродвигателе дворников, механизме тяг и рычагов или контактах цепи питания. Понимание источника неисправности – ключ к быстрому и недорогому решению проблемы.

В этой статье разберём типичные неполадки, приводящие к замедленной работе дворников Приоры, и предоставим чёткие инструкции по их диагностике и устранению своими руками.

Проблемы с редуктором очистителя лобового стекла

Редуктор дворников Приоры преобразует вращение электродвигателя в возвратно-поступательное движение рычагов. Основная симптоматика при его неисправности – замедленное движение щёток даже на максимальной скорости, неравномерный ход или полная остановка в промежуточных положениях. Механические заедания часто сопровождаются характерным гудением или щелчками из-под капота.

Износ внутренних компонентов редуктора возникает из-за естественного старения, попадания влаги или отсутствия обслуживания. Критичными точками являются пластиковая шестерня червячной передачи, втулки валов и контактные группы. Заклинивание подшипников или деформация зубьев шестерни создают повышенную нагрузку на электродвигатель, что и приводит к снижению скорости работы системы.

Типовые неисправности и методы устранения

Распространённые дефекты редуктора и способы их устранения:

Проблема	Решение
Загустение/высыхание смазки	Разборка, промывка бензином, нанесение морозостойкой смазки (ШРУС-4)
Износ пластиковой шестерни	Замена шестерни или всего редукторного узла
Коррозия валов или втулок	Очистка наждачной бумагой, смазка, при сильном износе – замена
Люфт крепления рычагов	Подтяжка крепёжных гаек, замена деформированных шайб

Важные этапы ремонта:

Отключение аккумулятора перед демонтажем редуктора
Проверка свободы хода рычагов вручную после отсоединения от моторчика
Контроль состояния зубьев шестерни на отсутствие сколов и трещин
Очистка контактной группы электродвигателя от окислов

При замене редуктора обязательна синхронизация положения щёток с парковочным режимом. Профилактическая смазка механизма каждые 2-3 года существенно продлевает ресурс узла. Если после обслуживания скорость не восстановилась – проверьте подачу напряжения на моторчик и состояние приводных шестерён.

Неисправность электродвигателя дворников

Основной причиной замедленной работы щеток часто становится износ компонентов электродвигателя. Со временем коллекторный узел и щетки подвергаются естественному истиранию, что ухудшает контакт и снижает мощность вращения якоря.

Коррозия контактов или попадание влаги внутрь корпуса мотора также нарушают электрическую цепь. Это приводит к перегреву обмоток, увеличению сопротивления и падению оборотов, особенно в режиме интенсивной очистки стекла.

Диагностика и устранение проблем

Проверка подачи напряжения: Замерьте мультиметром напряжение на клеммах двигателя при включенных дворниках. Значение ниже 12В указывает на проблемы в цепи питания (предохранитель F5, реле К3, замок зажигания или монтажный блок).

Распространенные дефекты электромотора:

Залегание или износ графитовых щеток (требует замены щеткодержателя)
Загрязнение/окисление коллектора (очистка ластиком или спиртом)
Межвитковое замыкание якоря (замена двигателя)
Деформация вала или износ втулок (люфт приводит к перекосу и заклиниванию)

Порядок ремонта:

Снимите двигатель, отсоединив тяги и электроконтакты
Разберите корпус, проверьте состояние щеток и коллектора
Очистите внутренности от грязи и окислов
Смажьте шестеренку редуктора термостойкой смазкой (например, ШРУС-4)
Соберите узел, предварительно заменив изношенные детали

Симптом	Вероятная причина	Решение
Дворники работают рывками	Залипание щеток, загрязнение коллектора	Чистка коллектора, замена щеток
Мотор гудит, но вал не вращается	Заклинивание редуктора, обрыв обмотки	Переборка редуктора, замена мотора
Скорость не меняется при переключении режимов	Неисправность реле или блока управления	Проверка реле К3, цепи переключения

При сильном износе коллектора или механических повреждениях якоря целесообразна установка нового двигателя. После ремонта проверьте герметичность корпуса – резиновый уплотнитель должен предотвращать попадание воды в редуктор.

Износ подшипников мотор-редуктора

Износ подшипников внутри мотор-редуктора – частая причина замедления работы дворников на Приоре. Подшипники обеспечивают плавное вращение вала электродвигателя и выходного вала, передающего движение на трапецию. Со временем они теряют смазку, загрязняются, их шарики или дорожки качения деформируются, появляется выработка. Это создает значительное механическое сопротивление вращению.

Основные симптомы именно подшипниковой проблемы – характерный гул, вой или скрежет, доносящийся из зоны мотор-редуктора при включенных дворниках, особенно заметный на высоких скоростях. Может ощущаться сильная вибрация корпуса редуктора. Движение щеток становится не просто медленным, а рывковатым, "заедающим", так как мотору приходится преодолевать возросшее трение и биение в изношенных подшипниках.

Причины износа и способы устранения

Главные причины преждевременного износа подшипников:

Потеря смазки: Смазка со временем высыхает, вымывается или теряет свойства.
Попадание влаги и грязи: Неидеальная герметизация узла приводит к коррозии шариков и обойм.
Естественный износ: Длительная эксплуатация, особенно в тяжелых режимах (снег, лед на стекле).

Устранение неисправности:

Диагностика: Снимите мотор-редуктор. Проверните вал двигателя и выходной вал редуктора вручную. Тугое вращение, заедания, люфты, скрежет или хруст явно указывают на проблему с подшипниками.

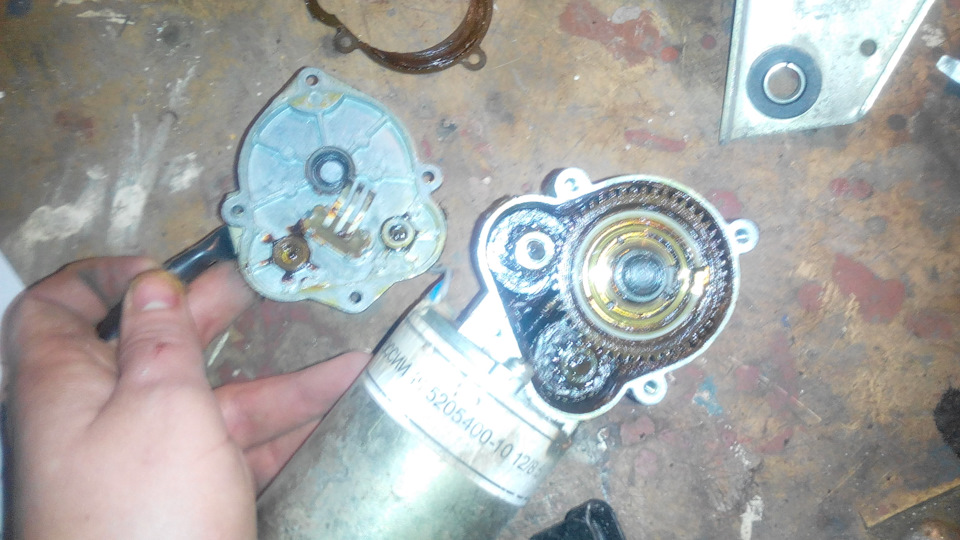

Разборка мотор-редуктора: Аккуратно разберите корпус редуктора, получив доступ к подшипникам (обычно их два: на валу двигателя и на выходном валу).
Оценка состояния: Тщательно осмотрите подшипники. Коррозия, выкрашивание металла (раковины на дорожках качения), ощутимый люфт или повреждение сепаратора – признаки необходимости замены.

Способ ремонта	Сложность	Эффективность	Долговечность
Промывка и замена смазки	Низкая	Временное улучшение (если износ небольшой)	Низкая
Замена подшипников	Средняя/Высокая (требует навыков и специнструмента)	Высокая	Высокая (при установке качественных подшипников)
Замена мотор-редуктора в сборе	Низкая	Высокая	Высокая

Замена подшипников – наиболее правильное решение при их критическом износе. Старые подшипники аккуратно выпрессовываются, посадочные места очищаются. Новые качественные подшипники (обязательно аналогичного типоразмера) запрессовываются с помощью оправки, избегая перекосов. Перед сборкой обязательно нанесите термостойкую консистентную смазку (например, Литол-24, ШРУС-4) как на сами подшипники, так и на зубья шестерен редуктора. Плохо запрессованный или не смазанный подшипник быстро выйдет из строя вновь.

Игнорирование износа подшипников приводит к перегреву и повышенной нагрузке на электродвигатель, что может вызвать его перегорание или повреждение шестерен редуктора. Своевременная замена изношенных подшипников восстановит нормальную скорость и плавность хода щеток стеклоочистителя.

Засорение червячной передачи редуктора

Червячная передача внутри редуктора дворников Приоры крайне чувствительна к загрязнениям. Пыль, песок, дорожная грязь и влага проникают через изношенные сальники или трещины в корпусе, смешиваясь со смазкой. Образующаяся абразивная паста накапливается между витками червяка и зубьями шестерни, создавая механическое сопротивление.

Засор усиливается при длительной эксплуатации без обслуживания: старая смазка теряет свойства, густеет и удерживает частицы грязи. Это приводит к критическому увеличению трения, перегрузке электродвигателя и резкому снижению скорости работы щеток, особенно в зимний период при отрицательных температурах.

Методы устранения засорения

Для восстановления работоспособности необходима полная разборка и очистка редуктора:

Снимите редуктор с автомобиля, отсоединив тяги и электропроводку.
Аккуратно раскройте корпус, удалив крепежные винты.
Извлеките червячный вал и ведомую шестерню.
Тщательно удалите старую смазку и загрязнения со всех деталей:
- Используйте ветошь и пластиковый скребок.
- Промойте узлы керосином или WD-40.
- Просушите сжатым воздухом.
Осмотрите сальники и посадочные места – при износе замените.

После очистки выполните повторную смазку:

Тип смазки	Примеры	Особенности
Высокотемпературная	Liqui Moly LM47, Molykote PG-641	Устойчива к вымыванию и окислению
Многоцелевая	MS-1600, Циатим-221	Оптимальна для умеренного климата

Важно: Нанесите смазку тонким слоем на червяк и зубья шестерни (избыток провоцирует налипание грязи). Соберите узел, проверив легкость хода валов рукой перед установкой на автомобиль.

Некорректная работа рычажного механизма

Износ шарнирных соединений трапеции – распространённая причина замедления дворников. Со временем пластиковые втулки внутри шаровых наконечников деформируются или разрушаются от грязи и температурных перепадов. Это создаёт люфт, увеличивая сопротивление движению и снижая КПД передачи усилия от мотор-редуктора.

Коррозия осей рычагов или заклинивание тяг из-за отсутствия смазки также приводят к "зависанию" дворников в отдельных позициях. Особенно критично заедание центрального узла крепления – рычага, передающего вращение с вала двигателя на трапецию.

Диагностика и решения

Проверка люфта: При выключенных дворниках попробуйте покачать рычаги вручную. Допустимый свободный ход – 1-2 мм. Отклонения более 5 мм или скрип указывают на износ.

Замена втулок: Снимите защитные колпачки шаровых соединений. Извлеките деформированные втулки и установите ремкомплект (например, 2110-5207090).
Очистка и смазка: Разберите узлы креплений. Удалите ржавчину с осей металлической щёткой, нанесите графитовую смазку (Liqui Moly 8970).
Регулировка тяг: Ослабьте контргайки на резьбовых концах тяг. Выставите параллельность лобового стекла и каркасов щёток, затем затяните соединения.

Симптом	Проверяемый элемент	Действие
Дворники движутся рывками	Центральный рычаг на валу двигателя	Обработать вал WD-40, затянуть гайку крепления
Щётки не возвращаются в «паркинг»	Кривошип трапеции	Проверить соосность с редуктором, заменить при деформации

Важно: После ремонта проверьте отсутствие перекосов – прижим щёток к стеклу должен быть равномерным по всей длине. Перетяжка крепежа вызывает заклинивание!

Закостенение тяг привода щеток

Основной причиной замедления работы дворников на Приоре часто становится закостенение тяг привода щеток. Этот узел представляет собой систему рычагов, передающих усилие от электромотора к щеткам. Со временем шарнирные соединения тяг теряют подвижность из-за высыхания смазки, накопления грязи и коррозии, что создает критическое сопротивление движению.

При закостенении мотору требуется преодолевать повышенное механическое сопротивление, что приводит к просадке скорости щеток, неравномерному ходу или полной остановке. Особенно заметно это проявляется в зимний период при обледенении механизма или после длительного простоя автомобиля.

Причины и признаки закостенения

Ключевые факторы возникновения проблемы:

Высыхание смазки в шарнирах тяг из-за температурных перепадов
Коррозия металлических частей при попадании влаги через поврежденные пыльники
Абразивный износ от песка и дорожных реагентов
Деформация пластиковых втулок в узлах крепления

Диагностика и устранение

Последовательность работ по восстановлению:

Снимите пластиковый кожух под лобовым стеклом, открутив саморезы крепления
Отсоедините тяги от электромотора и рычагов стеклоочистителей
Тщательно очистите все шарниры металлической щеткой и WD-40
Промойте узлы керосином или бензином "Калоша"
Нанесите морозостойкую смазку (например, Литол-24 или Molykote PG-65)
Проверьте целостность пыльников, при необходимости замените
Соберите узел в обратном порядке, проверив свободу хода всех сочленений

Профилактические меры

Мера	Периодичность	Эффект
Чистка и смазка шарниров	Раз в 2 года	Предотвращение заклинивания
Обработка силиконовым спреем	Перед зимним сезоном	Защита от влаги и окисления
Контроль герметичности пыльников	При каждом ТО	Барьер для абразивных частиц

При сильной коррозии или физическом разрушении шарниров рекомендуется полная замена тяг привода. Используйте только оригинальные комплектующие или проверенные аналоги, так как геометрия рычагов критична для правильной траектории движения щеток.

Перетянутые оси или деформация рычагов

Излишне затянутые оси крепления рычагов дворников создают критичное сопротивление вращению. Это происходит при неправильной сборке или обслуживании узла, когда ось пережимается, увеличивая трение в подшипниках скольжения. В результате электродвигатель тратит избыточную мощность на преодоление сопротивления, что замедляет ход щеток даже на максимальном режиме.

Деформация рычагов (например, после неудачного очистки льда или механического удара) нарушает геометрию передачи усилия от двигателя к щеткам. Изогнутые тяги или кронштейны изменяют угол приложения нагрузки, вызывая заедание в крайних положениях и повышая инерционность системы. Особенно критичны перекосы в местах сочленений шарниров.

Диагностика:

Проверить свободный ход рычагов вручную при отключенном двигателе: нормальное вращение – плавное, без рывков
Осмотреть тяги на предмет видимых изгибов, особое внимание – зонам крепления к моторику и осям щеток
Контролировать температуру осей после 5 минут работы: локальный перегрев указывает на зажатие

Способы устранения:

Для перетянутых осей: Ослабить гайку крепления, нанести графитовую смазку, зафиксировать с моментом 5-7 Н·м
При деформации: Выровнять рычаги по шаблону (ориентируясь на заводской угол 90° между приводом и тягой) или заменить поврежденные элементы
Обязательная регулировка параллельности хода щеток после ремонта

Симптом	Решение
Щетки "зависают" в вертикальном положении	Проверить соосность рычагов и отрегулировать тяги
Дворники работают рывками	Ослабить оси крепления, смазать втулки

Заклинивание шаровых шарниров тяг

Шаровые шарниры, расположенные на концах тяг привода стеклоочистителей, обеспечивают необходимое сочленение и передачу движения от редуктора к рычагам щеток. Со временем эти шарниры подвержены износу и загрязнению.

Попадание дорожной грязи, пыли, влаги и последующее высыхание смазки внутри шарнира приводит к его заклиниванию. Заклинивший шарнир резко увеличивает сопротивление в механизме, перегружая электродвигатель и замедляя ход щеток, вплоть до полной остановки.

Диагностика и устранение проблемы

Признаки заклинивания шарового шарнира:

Щетки двигаются рывками или с явным замедлением на определенных участках лобового стекла.
Слышен гудящий звук от работающего моторчика привода под повышенной нагрузкой.
При попытке ручного перемещения рычагов щеток (при выключенных дворниках) ощущается тугой ход или заедание в конкретной точке.
Видимые следы коррозии, засохшей грязи или отсутствие смазки на шарнире.

Процесс устранения заклинивания:

Демонтируйте тягу привода. Обычно требуется снять пластиковый кожух капота со стороны водителя и открутить гайки крепления тяг к редуктору и рычагам щеток.
Определите проблемный шарнир. Проверьте легкость вращения шарового пальца в каждом шарнире вручную. Заклинивший будет вращаться туго или не вращаться вовсе.
Очистите и восстановите шарнир:
- Аккуратно снимите защитный пластиковый колпачок (если он есть) с заклинившего шарнира.
- Тщательно очистите шаровой палец и гнездо от старой засохшей смазки, грязи и коррозии. Используйте ветошь, щетку, WD-40 или аналогичный очиститель.
- Обильно нанесите новую смазку, предназначенную для шарнирных соединений (например, Литол-24, ШРУС-4). Смазка должна быть водостойкой.
- Многократно проворачивайте шаровой палец в гнезде для распределения смазки и восстановления легкости хода.
- Установите защитный колпачок на место (если он был и цел).
Проверьте работу. Убедитесь, что шарнир теперь вращается свободно, без заеданий.
Установите тягу на место и проверьте работу дворников на автомобиле.

Альтернативы восстановлению:

Метод	Особенности
Замена шарнира	Требует выпрессовки старого и запрессовки нового шарнира (если конструкция тяги позволяет). Надежное, но более трудоемкое решение.
Замена тяги в сборе	Самый быстрый и гарантированный способ, но наиболее дорогой по стоимости запчасти.

Важно: После ремонта или замены шарнира регулярно контролируйте его состояние и при необходимости обновляйте смазку, особенно перед зимним сезоном. Защитные колпачки должны быть целыми и плотно сидеть, чтобы предотвратить быстрое попадание грязи и воды.

Проблемы в электрической части системы

Электрические неисправности – частая причина замедленной работы дворников. Основным виновником обычно становится падение напряжения на критичных участках цепи или потеря контакта. Это приводит к недостаточному питанию электродвигателя щеток, особенно заметному в режимах максимальной скорости или при повышенной нагрузке (мокрое/загрязненное стекло).

Проблемы редко ограничиваются одним элементом. Часто наблюдается комбинация факторов: окисление разъемов вкупе с изношенной проводкой и подсевшим аккумулятором. Диагностика требует последовательной проверки всей цепи питания и управления, начиная с предохранителей и реле.

Основные электрические неисправности и методы их проверки

Следующие компоненты требуют особого внимания:

Реле дворников:
- Признак: Дворники работают только на одной скорости (чаще на медленной), не включаются вовсе или срабатывают с задержкой.
- Проверка: Замена на заведомо исправное реле (обычно типа 90.3747 или аналог, расположено в монтажном блоке салона).
Щеточный узел электродвигателя:
- Признак: Искрение, неравномерная работа, характерный запах горелого пластика, снижение скорости под нагрузкой.
- Проверка: Снятие двигателя, визуальный осмотр щеток (стерлись, залипают), коллектора (загрязнение, подгар). Замена щеток или двигателя в сборе.
Проводка и контакты:
- Признак: Прерывистая работа, зависимость скорости от положения руля или вибрации.
- Проверка: Визуальный осмотр жгута от моторчика до монтажного блока (потертости, оплавления). Зачистка и обработка контактов в разъемах (особенно X1 на двигателе, колодки реле и предохранителей, клеммы массы). Замер падения напряжения мультиметром на участках цепи при включенных дворниках.
Предохранитель (F5, 15А):
- Признак: Полный отказ дворников или их медленная работа при оплавленном держателе.
- Проверка: Визуальный осмотр предохранителя и его колодки в монтажном блоке на предмет оплавления, окисления, ослабления контактов. Замена предохранителя, восстановление контакта в колодке.
"Массы" (кузовные точки):
- Признак: Общие проблемы с электрооборудованием, медленная работа при включенных других потребителях.
- Проверка: Найти и зачистить точки крепления минусовых проводов к кузову (особенно массу двигателя в моторном отсеке и массу панели приборов в салоне). Проверить надежность контакта.
Аккумулятор и генератор:
- Признак: Медленная работа всех мощных электропотребителей, тусклый свет фар.
- Проверка: Замер напряжения на клеммах АКБ при заглушенном (12.6В+) и работающем (13.8-14.5В) двигателе. Проверка уровня заряда АКБ, состояния клемм.

Симптом	Вероятная причина	Действие
Дворники медленны на ВСЕХ скоростях	Плохой контакт (масса, разъемы), износ щеток/двигателя, низкое напряжение АКБ/генератора	Проверить массы, контакты, АКБ/генератор, щетки двигателя
Медленно работает ТОЛЬКО быстрый режим	Неисправное реле, обрыв/плохой контакт в цепи быстрой скорости	Проверить/заменить реле, прозвонить цепь быстрой скорости
Дворники работают рывками или останавливаются	Критичный износ щеток, плохой контакт в разъеме двигателя, заклинивание тяг	Проверить механику, снять и проверить двигатель, контакт Х1

Ключевой этап диагностики – замер напряжения непосредственно на клеммах электродвигателя дворников при включенном зажигании и работающих щетках (на максимальной скорости). Нормальное значение – близкое к напряжению на клеммах АКБ (не менее 11.5-12В под нагрузкой). Значительное падение (более 1.5-2В) указывает на проблему в цепи питания (предохранитель, реле, провода, контакты) или "массе".

Проверка состояния предохранителя F18

Предохранитель F18 в блоке монтажной платы Приоры отвечает за питание цепи стеклоочистителей. Его номинал – 15А, и при перегрузке или коротком замыкании он перегорает, что приводит к полному отказу или замедленной работе дворников. Расположен в салонном блоке предохранителей (обычно слева от рулевой колонки под декоративной крышкой), позиция F18 обозначена на схеме крышки блока.

Для диагностики необходимо визуально осмотреть предохранитель – перегоревший элемент имеет разорванную плавкую нить или потемнение на прозрачном корпусе. Рекомендуется проверить контакты в колодке на предмет окисления, коррозии или ослабления посадки, которые могут вызывать падение напряжения даже при целой нити.

Пошаговая инструкция проверки

Выключите зажигание и снимите минусовую клемму с АКБ.
Снимите защитную крышку блока предохранителей.
Извлеките F18 специальными щипцами (расположены в блоке) или плоскогубцами.
Осмотрите нить на просвет – разрыв свидетельствует о неисправности.
Зачистите контакты колодки мелкой наждачной бумагой при наличии окислов.
Установите новый предохранитель строго на 15А.

Важно: Замена на предохранитель большего номинала вызовет перегрозку проводки. Если новый F18 сразу перегорает – ищите КЗ в цепи: проверьте мотор дворников, переключатель и целостность проводов.

Диагностика реле К5 отвечающего за стеклоочистители

Реле К5 управляет подачей питания на электродвигатель стеклоочистителей. Его неисправность – распространённая причина замедленной работы или полного отказа системы. Диагностика начинается с определения места расположения элемента: на Приоре реле установлено в монтажном блоке под панелью приборов со стороны водителя, обычно в позиции К5 (проверьте схему на крышке блока).

Снимите реле К5 для визуального осмотра. Ищите признаки оплавления корпуса, потемнения контактов, трещин или подтёков электролита (если реле электромеханическое). Подключите мультиметр в режиме прозвонки или сопротивления для проверки обмотки управления: между контактами 85 и 86 должно быть сопротивление в пределах 70-90 Ом. Бесконечное сопротивление указывает на обрыв обмотки, близкое к нулю – на короткое замыкание.

Проверка коммутации силовых контактов

Для тестирования работоспособности силовой части реле понадобится источник питания 12В (например, АКБ) и мультиметр:

Подайте +12В на контакт 85 реле, а -12В (массу) на контакт 86 – должно прозвучать чёткое срабатывание (щелчок).
В режиме прозвонки проверьте контакты 30 и 87: при отсутствии напряжения они должны быть разомкнуты (бесконечное сопротивление).
При подаче 12В на обмотку (п.1) контакты 30 и 87 должны замкнуться (сопротивление близко к 0 Ом).

Отсутствие щелчка или несоответствующее состояние контактов (не размыкаются/не замыкаются) подтверждает неисправность реле.

Проверка цепи управления реле

Если реле исправно, но не включается в автомобиле, диагностируйте цепь управления:

Установите реле обратно в блок.
Включите зажигание и переведите рычажок стеклоочистителя в положение I или II.
Проверьте мультиметром наличие +12В между контактом 85 в колодке реле и массой автомобиля. Отсутствие напряжения указывает на проблемы с предохранителем F4 (20А), подрулевым переключателем или проводкой.
Убедитесь, что контакт 86 реле имеет надёжное соединение с массой (проверьте целостность цепи до точки заземления кузова).

Обнаружение неисправного реле требует его замены на новое с идентичной маркировкой (например, 90.3747-10). Установите деталь до характерного щелчка. Если диагностика цепи управления выявила обрыв или коррозию проводов, повреждённый подрулевой переключатель или окисление контактов в монтажном блоке – устраните эти дефекты для восстановления корректной работы системы.

Окисление контактов в монтажном блоке

Окисление контактов в монтажном блоке – частая причина снижения скорости работы дворников на Lada Priora. Влага, перепады температур и естественное старение приводят к образованию налета на клеммах реле и предохранителей цепи дворников. Этот слой создает высокое переходное сопротивление, мешающее прохождению тока.

Нарушение контакта проявляется не только в замедлении дворников, но и в их неравномерном движении или полном отказе. Наиболее уязвимы контакты реле К3 (управление дворниками) и предохранителя F5 (цепь питания моторчика дворников), расположенные в салонном монтажном блоке за бардачком.

Диагностика и устранение проблемы

Для проверки и очистки выполните следующие действия:

Снимите монтажный блок, открутив крепления за бардачком.
Извлеките реле К3 и предохранитель F5 (номера указаны на крышке блока).
Осмотрите контакты на потемнение, зеленоватый налет или следы коррозии.
Очистите клеммы в блоке и ножки реле/предохранителей:

Мелкой наждачной бумагой (№600-800)
Специальным очистителем контактов
Ластиком для жестких карандашей

Обезжирьте поверхности после очистки.
Для защиты нанесите токопроводящую смазку или силиконовый состав.

Элемент	Функция	Признаки неисправности
Реле К3	Управление режимами работы дворников	Прерывистый ход, отказ скоростей
Предохранитель F5	Защита цепи питания моторчика	Полный отказ системы
Колодки разъемов	Соединение проводки с блоком	Дворники работают только при вибрации рукой

Важно! После чистки проверьте надежность фиксации реле и предохранителей – плохая посадка ускоряет повторное окисление. Если проблема сохраняется, осмотрите разъемы самого моторчика дворников и "массу" кузова.

Пробой изоляции проводки к двигателю

Повреждение изоляции проводов, идущих к моторчику стеклоочистителей, вызывает утечку тока на массу кузова. Это приводит к критическому падению напряжения на электродвигателе. Дворники начинают двигаться рывками или полностью останавливаются при включении, особенно заметно это проявляется в дождливую погоду из-за повышенной влажности.

Проверьте состояние проводки на участке от монтажного блока до мотор-редуктора дворников, особое внимание уделите зонам перегибов у капота и в районе водоотливного желобка. Чаще всего изоляция трескается в местах постоянной вибрации или контакта с острыми кромками кузовных элементов.

Диагностика и ремонт

Признаки проблемы:

Дворники работают только на максимальной скорости
Срабатывание предохранителя F4 (15А) при включении
Появление запаха горелой изоляции
Видимые повреждения проводов при осмотре

Этапы устранения:

Отсоедините клемму АКБ
Снимите пластиковый кожух водоотливного желобка
Визуально проверьте жгут проводов, идущий к мотору дворников
Обнаруженные участки с поврежденной изоляцией заизолируйте термоусадкой
При сильном повреждении замените отрезок провода
Закрепите жгут пластиковыми хомутами, исключив контакт с металлом
Обработайте восстановленные участки водоотталкивающей смазкой

Важно: После ремонта проверьте работу дворников во всех режимах, уделив внимание реакции на повышенную влажность. Используйте для изоляции только материалы, устойчивые к перепадам температур и агрессивным средам.

Коррозия соединений на корпусе мотора

Коррозия в местах крепления двигателя стеклоочистителей к кузову Приоры – частая причина снижения скорости работы дворников. Окисление контактов в зоне "массы" создает высокое переходное сопротивление, из-за чего электромотор не получает достаточного напряжения для штатной работы. Особенно подвержены проблеме автомобили, эксплуатируемые в условиях высокой влажности или зимой при контакте с реагентами.

Основным очагом коррозии обычно становятся:

Крепление кронштейна электродвигателя к кузову
Точки соединения отрицательного провода с корпусом
Резьбовые отверстия под болты крепления

Методы диагностики и устранения

Для проверки цепи массы выполните следующие действия:

Отключите минусовую клемму АКБ
Демонтируйте пластиковые накладки под лобовым стеклом
Визуально осмотрите точки крепления мотора дворников
Протестируйте цепь мультиметром в режиме прозвонки: один щуп – на корпус мотора, второй – на кузов автомобиля в зоне крепления

При обнаружении коррозии:

Этап работ	Инструменты/материалы
1. Механическая очистка	Щетка по металлу, наждачная бумага (Р80-Р120)
2. Обезжиривание	Уайт-спирит, антисиликон
3. Защитное покрытие	Антикоррозийный спрей, токопроводящая смазка

После обработки установите крепежные болты с новыми шайбами гровера и нанесите консистентную смазку на контакты. Обязательно проверьте целостность провода массы – при сильном окислении требуется его замена.

Разрушение угольных щеток электродвигателя

Угольные щетки – критически важный компонент электродвигателя стеклоочистителя, передающий ток на вращающийся коллектор. Со временем они подвергаются естественному износу: истираются, крошатся или расслаиваются из-за постоянного трения и электрической эрозии. На Приоре это особенно актуально при частом использовании дворников в сложных условиях (пыль, влага, мороз).

Разрушение щеток проявляется характерными симптомами: двигатель дворников начинает работать рывками, теряет мощность или полностью останавливается. Визуальный осмотр часто выявляет короткие щетки с неровным износом, рассыпающийся графит или искрение внутри моторного отсека при включении.

Причины и решения

Основные причины ускоренного разрушения щеток и методы устранения:

Загрязнение коллектора: Нагар и графитовая пыль между ламелями коллектора ускоряют износ щеток. Решение: Очистить коллектор спиртом или специальным очистителем электроники.
Залипание щеток в держателях: Коррозия или грязь мешают свободному движению щеток. Решение: Извлечь держатели, прочистить пазы, заменить деформированные щетки.
Перегрузка электродвигателя: Замерзшие или прикипевшие тяги заставляют мотор работать на пределе. Решение: Проверить механическую часть привода, смазать шарниры, устранить заклинивания.
Низкое качество деталей: Дешевые неоригинальные щетки быстро разрушаются. Решение: Установка щеток проверенных производителей (например, Bosch, Valeo) или оригинальных комплектующих.

Для замены выполните следующие шаги:

Снимите мотор дворника с автомобиля.
Разберите корпус мотора, открутив стягивающие хомуты или болты.
Извлеките изношенные щетки из держателей, отсоединив контактные пружины.
Установите новые щетки, убедившись в свободном ходе в пазах.
Соберите узел в обратном порядке, очистив коллектор перед финальной сборкой.

Важно! После замены проверьте работу дворников на всех скоростях. Если проблема сохраняется, диагностируйте редуктор или цепь питания (предохранитель F4 (15А), реле К3 в монтажном блоке).

Механическое сопротивление на валу моторчика

Чрезмерное механическое сопротивление на валу электродвигателя дворников – частая причина замедленной работы. Возникает из-за трения, заеданий или износа компонентов, заставляя мотор преодолевать повышенную нагрузку. Это приводит к падению оборотов, перегреву и преждевременному износу электропривода.

Сопротивление может появляться на любом участке кинематической цепи: от вала моторчика до осей рычагов (коромысел), передающих движение щёткам. Заедание усиливается при коррозии, отсутствии смазки или деформации деталей, особенно после зимнего периода или длительного простоя автомобиля.

Основные причины и методы устранения

Ключевые точки возникновения сопротивления:

Втулки вала моторчика: Сухие или изношенные втулки создают трение на валу двигателя. Решение: Снять мотор, демонтировать старые втулки, заменить на новые с обильной смазкой Литолом или ШРУС-4.
Редуктор моторчика: Загустевшая или загрязнённая смазка в шестерёнчатом редукторе. Решение: Разобрать редуктор, удалить старую смазку салфеткой, промыть зубья шестерней и корпус бензином/уайт-спиритом, нанести новую пластичную смазку (например, МС-1000).
Шарниры трапеции дворников (коромысел): Окисление или износ шаровых наконечников и осей рычагов. Решение: Отсоединить тяги трапеции от моторчика и друг от друга, проверить ход каждого шарнира вручную. Заедающие узлы заменить или восстановить (разобрать, зачистить от ржавчины, смазать, собрать).
Заклинивание подшипников осей: Коррозия или загрязнение подшипников (втулок), на которых вращаются оси щёток. Решение: Снять пластмассовые кожухи с осей, выбить старые втулки, очистить посадочные места, запрессовать новые подшипники со смазкой.

Порядок диагностики и ремонта:

Отсоедините тяги трапеции от валиков моторчика.
Включите дворники – если мотор работает быстро и ровно, проблема в трапеции или осях.
Вручную покачайте рычаги трапеции – движение должно быть легким, без закусываний.
Снимите кожухи осей щёток, проверните валы – вращение должно быть свободным.
Если сопротивление обнаружено на конкретном узле – разберите его, очистите, смажьте или замените изношенные детали.

Узел	Признак проблемы	Действие
Втулки вала моторчика	Мотор гудит, но вал не вращается или вращается рывками	Замена втулок + смазка
Редуктор	Слышен скрежет, мотор работает с перегрузкой	Чистка, смазка редуктора
Шарниры трапеции	Рычаги перемещаются туго, видны следы коррозии	Замена тяг/шарниров или чистка/смазка
Оси щёток	Щётки стоят криво, приподняты над стеклом	Замена подшипников осей

После устранения механических заеданий обязательно проверьте работу дворников на всех режимах. Снижение сопротивления вала гарантированно восстановит нормальную скорость очистки стекла и продлит ресурс моторчика.

Диагностика цепей управляющего сигнала с подрулевого переключателя

Цепь управляющего сигнала от подрулевого переключателя до мотор-редуктора дворников критична для корректной работы системы, особенно на малой скорости. Неисправности в этой цепи (обрывы, плохие контакты, окислы, повышенное сопротивление) приводят к тому, что блок управления мотор-редуктором не получает сигнал нужной силы или не получает его вовсе, интерпретируя это как команду на работу с минимальной скоростью или ее полное отсутствие, даже если переключатель установлен в положение быстрой работы.

Диагностика этой цепи начинается с визуального осмотра разъемов и проводов, но основным методом является проверка электрических параметров с помощью мультиметра. Необходимо последовательно проверить целостность цепи, отсутствие коротких замыканий на массу или "+12В", и, что особенно важно для проблемы медленной работы, измерить сопротивление цепи и падение напряжения на ней при включенной нагрузке.

Порядок проверки цепи управляющего сигнала

1. Визуальный осмотр и подготовка:

Отсоедините разъемы подрулевого переключателя и мотор-редуктора дворников.
Внимательно осмотрите контакты в разъемах на предмет окисления, загрязнения, подгорания или механических повреждений (погнутости, выталкивания).
Осмотрите видимые участки жгута проводов, идущих от рулевой колонки к мотору дворников, на предмет перетираний, оплавлений или повреждений изоляции.

2. Проверка целостности цепи и контактов:

Определите по схеме электропроводки Вашей Приоры (или методом прозвонки на исправном автомобиле) контакты в разъемах подрулевого переключателя и мотор-редуктора, отвечающие за управление быстрой скоростью дворников (обычно это контакт, по которому при включении подается "+12В" от предохранителя через переключатель).
Переведите мультиметр в режим измерения сопротивления (Ом).
Прозвоните провод от контакта в разъеме подрулевого переключателя до соответствующего контакта в разъеме мотор-редуктора. Сопротивление должно быть близко к нулю (0.1 - 0.5 Ом). Высокое сопротивление указывает на плохой контакт или повреждение провода.
Проверьте этот же провод на отсутствие короткого замыкания на массу кузова (сопротивление между проводом и массой должно быть бесконечным) и на "+12В" (сопротивление между этим управляющим проводом и шиной "+12В" также должно быть бесконечным при выключенном зажигании и снятых разъемах).

3. Проверка падения напряжения под нагрузкой (Ключевой тест для медленной работы):

Подключите разъемы обратно к подрулевому переключателю и мотор-редуктору.
Включите зажигание.
Переведите подрулевой переключатель в положение быстрой работы дворников.
Переведите мультиметр в режим измерения постоянного напряжения (DCV, 20V).
Подключите черный щуп мультиметра к надежной "массе" кузова (болт на кузове, минус АКБ).
Подключите красный щуп мультиметра к контрольной точке на цепи управляющего сигнала после подрулевого переключателя. Идеально - к контакту этого провода в разъеме мотор-редуктора (используйте булавку или тонкий щуп, не повреждая изоляцию). Если доступ затруднен, можно найти эту цепь в удобном месте жгута или использовать разрывную колодку.

Положение дворников	Напряжение на управляющем проводе (Быстрая скорость)	Примечание
Выключено	~0В	Сигнал отсутствует
Медленная скорость (I)	~0В (или +12В через резистор*)	Зависит от реализации
Быстрая скорость (II)	~12В (Напряжение АКБ минус 0.2-0.5В)	Ожидаемое значение
Быстрая скорость (II) - Проблема	Значительно ниже 12В (напр. 8-10В)	Указывает на высокое сопротивление в цепи (плохой контакт, окислы)

*На Приоре часто используется отдельный провод для быстрой скорости, на который при включении подается полное напряжение +12В. Падение напряжения ниже 11В в этом режиме указывает на проблему в цепи.

4. Проверка самого подрулевого переключателя:

Снимите разъем с подрулевого переключателя.
Проверьте мультиметром в режиме сопротивления (Ом) контакт, соответствующий выходу на быструю скорость, при переводе переключателя в это положение. Сопротивление между входным контактом "+12В" (от предохранителя) и выходным контактом (на мотор) должно быть близко к нулю.
Проверьте, нет ли высокого сопротивления или нестабильности показаний при движении рычага переключателя – это указывает на износ или подгорание контактов внутри переключателя.

5. Проверка переходного резистора (если применимо):

В некоторых схемах для первой (медленной) позиции используется резистор, встроенный в переключатель или в цепь. Его неисправность (обрыв или изменение номинала) обычно влияет только на медленный режим, но стоит проверить и его:

Отсоедините разъем переключателя.
Переведите переключатель в положение первой скорости (I).
Измерьте сопротивление между контактом "+12В" и контактом выхода на мотор для первой скорости. Оно должно соответствовать номиналу, указанному в мануале (обычно десятки или сотни Ом). Бесконечное сопротивление - обрыв, близкое к нулю - КЗ, сильное отклонение от номинала - неисправность резистора.

Важно: Перед любой диагностикой электрических цепей убедитесь в исправности предохранителей F5 (15А) и F18 (15А) в монтажном блоке салона, отвечающих за дворники и омыватель. Неисправный или слабый мотор-редуктор также может быть причиной медленной работы, но диагностика цепи управления всегда выполняется первой при такой симптоматике.

Влияние грязи и наледи на механизм работы

Загрязнение направляющих реек и шарниров трапеции – основная проблема. Грязь (песок, реагенты, дорожная пыль) смешивается со смазкой, образуя абразивную пасту. Это увеличивает трение в подвижных узлах, вызывая заедание и перегрузку электродвигателя. Особенно критично забивание грязью оси крепления рычагов дворника и шарнирных соединений тяг.

Образование наледи зимой полностью блокирует движение дворников. Замерзание воды:

В местах прилегания щеток к стеклу
Внутри защитного кожуха трапеции
На зубьях шестерен редуктора

Лед создает механическое сопротивление, превышающее расчетные нагрузки. Электромотор не может преодолеть заклинивание, что приводит к остановке или срабатыванию тепловой защиты.

Последствия для механизма

Элемент	Повреждения от грязи/льда
Редуктор	Износ шестерен, деформация пластиковых деталей
Электродвигатель	Перегрев обмоток, выход из строя
Тяги трапеции	Искривление, заклинивание шарниров
Оси рычагов	Коррозия, задиры на поверхностях

Эксплуатация при обледенении кратно сокращает ресурс узлов. Особенно уязвимы:

Пластиковая шестерня редуктора – ломается при попытке сдвинуть замерзшие дворники.
Подшипники вала мотора – загрязнение смазки ведет к заклиниванию.
Резиновые втулки – разрушаются от перегрузок.

Очистка гнезд щеткодержателей редуктора

Загрязнение контактных гнезд щеткодержателей редуктора дворников – распространенная причина снижения скорости работы моторчика. Окислы, грязь и влага на поверхностях контактов создают дополнительное сопротивление, мешая передаче тока на щетки электродвигателя. Это приводит к падению мощности и замедлению вращения вала.

Для диагностики демонтируйте мотор стеклоочистителя с автомобиля, отсоединив тяги и разъем питания. Аккуратно разберите корпус редуктора, получив доступ к щеточному узлу. Осмотрите латунные или медные гнезда держателей: темный налет, зеленые окислы или следы коррозии требуют немедленной очистки.

Порядок обработки контактов

Извлеките графитовые щетки из держателей, отжав фиксирующие пружины.
Обработайте внутренние стенки гнезд мелкой наждачной бумагой (№400-600) до появления чистого металла.
Удалите абразивную пыль кисточкой или сжатым воздухом.
Обезжирьте поверхности спиртом или очистителем контактов.
Нанесите тонкий слой токопроводящей смазки (например, Molykote HSC Plus) для защиты от окисления.

После сборки проверьте свободный ход щеток в гнездах – они должны перемещаться без заеданий. Установите мотор на место и протестируйте работу дворников на всех режимах. Важно: при сильной коррозии или деформации гнезд замените щеткодержатель целиком.

Промывка оси привода для устранения заеданий

Основная причина заеданий – загустение заводской смазки и накопление грязи на оси рычага стеклоочистителя. Со временем это создаёт сопротивление движению, перегружает мотор-редуктор и замедляет работу дворников.

Перед промывкой снимите рычаги дворников: открутите гайку крепления под декоративным колпачком, аккуратно снимите рычаги съёмником или раскачиванием. Очистка потребует WD-40, ветоши, новой смазки (Литол-24, графитовая) и щётки.

Пошаговая промывка оси

Обработайте ось проникающей жидкостью (WD-40): обильно нанесите на вал, вращая рычаг вручную для распределения.
Удалите старую смазку и грязь: используйте щётку и ветошь. Повторяйте до полного удаления отложений.
Нанесите новую смазку: тонким слоем покройте ось смазочным материалом, избегая избытка.
Проверьте легкость хода: вращайте рычаг вручную – движение должно быть плавным, без закусываний.

После очистки установите рычаги на место, затяните гайки с моментом 25–30 Н·м. Проверьте работу дворников на всех режимах. Если проблема сохраняется, осмотрите мотор-редуктор и трапецию.

Смазка трущихся деталей тефлоновым спреем

Тефлоновый спрей эффективно снижает трение в шарнирах трапеции и оси рычагов дворников. Мелкодисперсные частицы тефлона проникают в зазоры между трущимися поверхностями, создавая устойчивый скользящий слой. Это уменьшает сопротивление механизма при изменении направления движения дворников, особенно в мороз или при загрязнении узлов.

Для обработки демонтируйте пластиковые кожухи, очистите шарниры щеткой от песка и старой смазки. Нанесите спрей короткими распылениями (2-3 секунды) на оси и втулки, проведите дворниками в рабочем режиме для распределения состава. Излишки удалите сухой тряпкой – избыток смазки притягивает грязь. Избегайте попадания состава на резину щеток и стекло: тефлон снижает сцепление.

Ключевые правила применения

Подготовка поверхности: обязательная очистка узлов от коррозии и застарелой смазки
Дозировка: тонкий слой без образования капель или потеков
Контроль зоны обработки: защита стекла и резиновых элементов малярным скотчем

Преимущества	Риски при нарушении технологии
Устойчивость к вымыванию и температуре (-30°C...+150°C)	Замасливание механизма при избыточном нанесении
Защита от коррозии без образования липкого слоя	Снижение эффективности дворников при попадании на стекло

Замена загустевшей смазки в редукторе

Загустевшая или загрязненная смазка в редукторе стеклоочистителя – частая причина замедленной работы дворников на Приоре. Со временем заводская консистентная смазка теряет пластичность, накапливает грязь и влагу, превращаясь в плотную массу. Это создает критическое сопротивление вращению вала электродвигателя.

Трение внутри узла резко возрастает, мотор неспособен развить необходимый крутящий момент, что проявляется в "задумчивом" движении щеток или полной остановке в зимний период. Решение – полная очистка редуктора от старой смазки и замена её на свежую морозостойкую.

Порядок замены смазки

Демонтируйте редуктор с автомобиля:

Снимите пластиковый кожух капота со стороны водителя.
Отсоедините разъем питания электромотора.
Выкрутите три гайки крепления редуктора к кузову (ключ на 13).
Снимите тяги привода дворников с шарниров редуктора.

Разберите редуктор:

Открутите винты стяжки корпуса (обычно 4-6 штук).
Аккуратно разделите пластмассовые половинки корпуса.
Извлеките шестеренчатый механизм и вал червячной передачи.

Очистка и нанесение новой смазки:

Удалите старую засохшую смазку с шестерен, втулок и полостей корпуса ветошью, пластиковым скребком и промывкой WD-40.
Обезжирьте детали.
Нанесите смазку (рекомендуемые: Liqui Moly LM47, Molykote PG-75, Циатим-221) тонким слоем на зубья шестерен, валы и посадочные места втулок.
Избегайте избытка смазки – она не должна попадать на электрическую часть мотора.

Соберите редуктор в обратной последовательности, установите на автомобиль и проверьте скорость работы дворников.

Тип смазки	Особенности	Морозостойкость, °C
Силиконовая	Не повреждает пластик, водостойкая	до -60
Литиевая (Циатим)	Высокая адгезия, стандарт для авторедукторов	до -50
Синтетическая (PG-75)	Сохранение свойств при экстремальных температурах	до -70

Исправление неправильной геометрии рычагов

Неправильная геометрия рычагов стеклоочистителя возникает из-за деформации кронштейнов, креплений или самих рычагов, часто после некорректного монтажа или механических воздействий. Это приводит к перекосу траектории движения дворников, увеличению нагрузки на мотор-редуктор и заметному снижению скорости очистки.

Для диагностики снимите дворники и рычаги, затем визуально оцените параллельность их креплений относительно линии ветрового стекла. Проверьте состояние шарнирных соединений и втулок – люфты или коррозия усугубляют проблему. Обязательно сравните углы установки левого и правого рычагов в статичном положении.

Этапы коррекции геометрии

Демонтаж узла: Отсоедините гайки крепления рычагов к валам мотор-редуктора, предварительно сняв защитный колпачок и пластиковый кожух.
Правка кронштейнов: Зафиксируйте деформированный кронштейн в тисках. Аккуратно выправляйте его с помощью молотка и монтировки, контролируя плоскость строительным уровнем.
Замена повреждённых элементов: Установите новые втулки шарниров, пружины растяжения или цельнокованые рычаги (деформированные сварные конструкции часто невосстановимы).
Юстировка: При обратной сборке временно закрепите рычаги без полной затяжки гаек. Включите дворники на минимальной скорости и наблюдайте за ходом. Корректируйте положение до устранения перекосов и биения.
Фиксация: Затяните крепёжные гайки моментом 15-20 Н∙м, установите защитные колпачки и кожух.

Критерии успешного ремонта:

Полное отсутствие подклинивания на всей траектории
Симметричное движение левого и правого дворников
Возврат в исходное положение без задержек

Важно: После правки геометрии проверьте состояние мотор-редуктора – длительная работа под повышенной нагрузкой могла повредить шестерни или коллекторный узел.

Ремонт или замена шаровых шарниров

Изношенные шаровые шарниры в приводе дворников Приоры приводят к люфтам и биению тяг, что увеличивает нагрузку на мотор и замедляет движение щеток. Основные признаки – стук при работе, неравномерный ход или заедание щеток в определенных положениях.

Для замены потребуется снять узел привода дворников: демонтировать пластиковый кожух под лобовым стеклом, отключить разъемы моторчика и открутить гайки крепления кронштейна. После извлечения узла осмотрите шарниры на предмет трещин в пластике, выработки или разбитых посадочных мест.

Процесс замены шаровых шарниров

Разборка механизма:

Снимите стопорные кольца с осей шаровых пальцев.
Выпрессуйте старые шарниры из рычагов при помощи съемника или аккуратного постукивания молотком через проставку.
Очистите посадочные гнезда от грязи и окислов.

Установка новых деталей:

Нанесите графитовую смазку на шаровые пальцы новых шарниров.
Впрессуйте шарниры в рычаги до упора (используйте тиски или оправку).
Закрепите их стопорными кольцами.

Сборка и проверка:

Смажьте оси мотор-редуктора и точки вращения рычагов.
Соберите узел в обратной последовательности.
Проверьте плавность хода тяг рукой до установки на авто.
После монтажа включите дворники – движение должно быть равномерным, без задержек и посторонних звуков.

Важно: Используйте только оригинальные или проверенные аналоги (например, "Самара", "Стая"). Дешевые шарниры быстро разбиваются из-за вибраций. Если посадочные места рычагов разболтаны, меняйте весь узел привода.

Переборка электрического мотора дворника

Для переборки моторного узла демонтируйте его с автомобиля, отключив разъем питания и открутив крепежные гайки. Снимите пластиковый кожух, отсоедините шестерню редуктора от вала электродвигателя, предварительно сняв стопорное кольцо. Аккуратно разберите корпус, запоминая последовательность расположения внутренних компонентов.

Тщательно очистите все детали от старой смазки и загрязнений с помощью ветоши и очистителя контактов. Особое внимание уделите коллектору якоря и графитовым щеткам – их поверхности должны быть чистыми и гладкими. Проверьте состояние обмоток статора на отсутствие следов оплавления или обрыва проводов.

Ключевые этапы сборки

Замена изношенных элементов: Установите новые щетки при длине менее 5 мм или наличии сколов. Обязательно притрите их к коллектору наждачной бумагой «нулевкой».
Смазка редуктора: Нанесите термостойкую смазку (например, ШРУС-4) на шестерни и валы. Избегайте попадания состава на контакты электромотора.
Восстановление контактов: Зачистите клеммы питания мелкозернистой наждачкой и обработайте токопроводящей пастой.
Проверка посадки: Убедитесь в отсутствии люфта вала якоря. При биении более 0,5 мм узел подлежит замене.

Параметр	Норма	Неисправность
Сопротивление обмоток	1.5-2.5 Ом	Обрыв или КЗ
Высота щеток	≥ 7 мм	Износ, трещины
Люфт вала	≤ 0.3 мм	Износ втулок

При сборке корпуса совместите монтажные метки и равномерно затяните винты крест-накрест. Перед установкой на автомобиль подключите мотор напрямую к АКБ для проверки работоспособности и направления вращения. Важно: после ремонта обработайте стыки корпуса герметиком для защиты от влаги.

Замена изношенного червячного колеса

Износ зубьев червячного колеса – частая причина замедленной работы или полной остановки дворников. Пластиковая шестерня со временем истирается червячным валом электродвигателя, особенно при работе на сухом стекле или зимой при замерзании тяг. Диагностируется характерным треском или проскальзыванием при включении.

Для замены потребуется демонтировать моторный отсек дворников: открутить крепежные гайки под капотом, снять пластиковые заглушки лобового стекла, отсоединить разъем питания и тяги привода. После снятия электродвигателя разберите его корпус, сняв крышку редуктора – изношенное колесо будет расположено на валу привода.

Порядок работ

Купите новое червячное колесо (оригинальный артикул 2170-5201110 или аналог). Проверьте совпадение количества зубьев (обычно 43).
Снимите стопорное кольцо и шайбу с вала привода. Аккуратно извлеките старую шестерню.
Очистите посадочное место от пластиковой стружки и грязи. Смажьте вал и зубья новой шестерни термостойкой смазкой (например, Litol-24).
Установите новую деталь, зафиксируйте шайбой и стопором. Соберите редуктор, проверив плавность вращения вала вручную.

При сборке соблюдайте момент затяжки корпусных болтов (5-7 Н·м), чтобы избежать перекоса. Подключите тяги и проверьте работу дворников на всех режимах до установки декоративных накладок. Если заедания отсутствуют – монтаж завершен.

Обслуживание узла возврата в исходное положение

Узел возврата дворников в исходное положение напрямую влияет на корректность их работы. Основные проблемы возникают из-за окисления контактов реле возврата, износа шестерёнок или загрязнения механизма внутри мотор-редуктора. Неисправность проявляется замедленным перемещением щёток в нулевую позицию или их остановкой в произвольном месте стекла.

Для восстановления работоспособности требуется комплексная проверка электрической и механической составляющих узла. Обслуживание включает диагностику реле, разборку мотор-редуктора, чистку и смазку деталей. Работы проводятся после отключения клеммы АКБ для предотвращения короткого замыкания.

Порядок обслуживания

Демонтаж реле возврата: Извлеките реле К3 из монтажного блока (расположен возле аккумулятора). Проверьте контакты на окисление – зачистите мелкой наждачной бумагой при необходимости.
Снятие мотор-редуктора:
- Снимите пластиковый кожух под лобовым стеклом
- Отсоедините тяги привода дворников
- Открутите три гайки крепления редуктора
- Отсоедините электрический разъём

Чистка и смазка механизма:

Деталь	Действие	Материалы
Шестерня возврата	Удалить старую смазку, проверить на сколы	Ветошь, щётка
Кулачковый механизм	Очистить от грязи, смазать оси	WD-40, Литол-24
Внутренняя полость	Протереть от пыли	Сжатый воздух

Сборка и проверка: Установите узел в обратном порядке. Подключите АКБ и проверьте работу дворников во всех режимах, уделяя внимание чёткости возврата в исходную позицию.

Важно: При сильном износе пластиковой шестерни (особенно зубьев сектора возврата) деталь требует замены. Используйте только термостойкую смазку для предотвращения загустевания на морозе.

Проверка и восстановление контактов массы

Плохие контакты "массы" (минусового провода) – частая причина замедления дворников из-за падения напряжения на электродвигателе. Токопроводящие соединения окисляются или ослабевают, увеличивая сопротивление цепи. Это приводит к нехватке мощности для нормальной работы моторчика щеток.

Начинайте диагностику с проверки основного массового провода, идущего от кузова к двигателю дворников (обычно черный кабель с сечением ~2.5 мм²). Его клеммы часто корродируют в зоне крепления к кузову (точка под торпедой со стороны водителя) или на самом моторчике. Также осмотрите массовые пистоны кузова в моторном отсеке.

Этапы восстановления контактов

Отсоединение АКБ: Снимите минусовую клемму с аккумулятора перед любыми работами.
Поиск точек массы:
- Основной провод двигателя (крепление к кузову под торпедой).
- Контактная группа на разъеме моторчика.
- Кузовные "массы" в районе левой стойки и аккумуляторного отсека.
Очистка контактов:
- Снимите клеммы, зачистите контакты металлической щеткой или наждачной бумагой (зернистость P120-240).
- Удалите следы ржавчины, окисления и грязи с площадок кузова.
Обработка и защита:
- Нанесите на очищенные поверхности токопроводящую смазку (например, Molykote HSC Plus) или Литол.
- Надежно затяните крепежные болты/гайки после обратной сборки.
Проверка провода: Убедитесь в отсутствии переломов жил, обгорания изоляции. При повреждении замените кабель.

После восстановления массы проверьте скорость дворников. Если проблема сохраняется, исследуйте реле (контакты K5 в монтажном блоке), шестерни привода или износ щеток электродвигателя.

Монтаж дополнительного реле для увеличения напряжения

Для реализации схемы потребуется стандартное автомобильное реле (4 или 5 контактов), провода сечением 1.5-2.5 мм², термоусадка, колодка реле и инструмент для зачистки проводов. Подключение осуществляется через предохранитель напрямую к аккумулятору для исключения падения напряжения на штатной проводке.

Первым этапом снимите минусовую клемму с аккумулятора. Найдите штатный разъем моторчика дворников под капотом (обычно возле жгута стеклоомывателя) и вскройте защитный кожух. Определите провод, отвечающий за питание моторчика в быстром режиме – на Приоре это желтый с зеленой полосой.

Схема подключения

Соберите цепь по следующей схеме:

Контакты 85 и 86 реле: подключите к штатному управляющему проводу (желто-зеленый) – это будет сигнал включения
Контакт 30: через предохранитель 15-20А присоедините к плюсовой клемме АКБ
Контакты 87/87a: соедините с разорванным проводом питания моторчика дворников
Корпус реле: зафиксируйте на кузове для надежного заземления

Порядок коммутации:

Разрежьте желто-зеленый провод возле разъема моторчика
Конец от разъема подключите к контакту 85 реле
Конец от моторчика – к контакту 87 реле
На контакт 86 подайте массу через короткий провод
Питание 30 реле подключите к АКБ через предохранитель

Клемма реле	Назначение	Цвет провода Приора
85	Управление (+)	Желто-зеленый (от блока управления)
86	Масса	Черный (самостоятельный монтаж)
30	Питание от АКБ	Красный (через предохранитель)
87	Выход на моторчик	Желто-зеленый (к мотору)

После монтажа проверьте работу дворников на всех режимах. При корректной установке скорость движения щеток увеличится на 15-20% за счет подачи полного напряжения без потерь в штатной цепи. Обязательно заизолируйте соединения термоусадкой и зафиксируйте провода стяжками.

Усиление штатной проводки подачи питания

Основная проблема штатной проводки стеклоочистителей Приоры – недостаточное сечение проводов и слабые контактные соединения. Заводская трасса от монтажного блока через реле дворников до электродвигателя не рассчитана на повышенные нагрузки, особенно при заклинивании рычагов или обледенении стекла. Это провоцирует падение напряжения на участках цепи, перегрев контактов и ускоренную деградацию электромотора из-за работы на пониженном напряжении.

Признаки проблем с проводкой проявляются не только в замедленной работе щеток, но и в хаотичных остановках дворников, самопроизвольном срабатывании или полном отказе системы. Особенно критичны зоны подключения к реле K5 в монтажном блоке (контакты 85, 86, 30, 87), клеммы на двигателе и "массовые" точки кузова, которые со временем окисляются.

Способы модернизации проводки

Параллельное подключение силовых линий
- Прокладка дополнительного кабеля сечением 1.5-2.5 мм² от контакта 30 реле K5 напрямую к "+" двигателя
- Дублирование "массы" – новый провод от корпуса электромотора к неокрашенной точке кузова
Замена клемм и контактов
- Установка латунных или луженых клемм вместо штатных
- Чистка и обжим контактов в колодке реле и разъеме двигателя

Участок цепи	Рекомендуемое сечение кабеля	Критические точки
Плюс питания (реле → мотор)	1.5-2.5 мм²	Контакт 30 реле, клемма "B+" мотора
Минусовой провод (масса)	2.5 мм²	Контакт на кузове, болт крепления двигателя

При монтаже обязательно используйте термоусадочную изоляцию и избегайте перегибов проводов. Проверку цепи вольтметром выполняйте при включенных дворниках – падение напряжения на любом участке не должно превышать 0.5 В. После усиления проводки обязательна регулировка механизма привода и смазка шарниров рычагов.

Применение контактной смазки в разъемах

Окисление контактов в электроразъемах цепи дворников – частая причина падения напряжения и снижения скорости моторчика. Коррозия и загрязнение увеличивают сопротивление, из-за чего электродвигатель не получает достаточной мощности для нормальной работы. Особенно критично это проявляется в разъемах подрулевого переключателя, моторчика стеклоочистителя и реле.

Специальная диэлектрическая смазка на силиконовой или тефлоновой основе создает защитный барьер, предотвращающий окисление и попадание влаги. Она улучшает проводимость, минимизирует потери напряжения и обеспечивает стабильный контакт даже при вибрациях. Это особенно важно для разъема на самом моторчике, подверженного воздействию воды и грязи.

Порядок обработки разъемов:

Отсоедините аккумулятор для безопасности.
Найдите ключевые разъемы:
- На моторчике стеклоочистителя (в моторном отсеке)
- Подрулевого переключателя (за панелью руля)
- Реле дворников (в блоке предохранителей)
Аккуратно разъедините контакты, осмотрите на предмет окисления (зеленый/белый налет).
Очистите контакты щеткой или ластиком, при сильном окислении – WD-40.
Нанесите тонкий слой диэлектрической смазки (например, Liqui Moly Kupfer-Paste или Molykote 111) на штырьки и клеммы.
Соберите разъемы, удалив излишки смазки.

Важно: Никогда не используйте токопроводящую графитовую смазку – это может вызвать короткое замыкание! Применяйте только составы с пометкой "диэлектрическая" или "контактная".

Проверка текущего состояния щеток стеклоочистителя

Тщательно осмотрите резиновые элементы обеих щеток на предмет механических повреждений: глубокие трещины, расслоения, разрывы или отсутствие фрагментов резины. Особое внимание уделите рабочей кромке, контактирующей со стеклом – ее неровности или загибы критично снижают эффективность очистки.

Оцените эластичность резины – затвердевшие щетки теряют способность плотно прилегать к изогнутой поверхности лобового стекла. Сожмите пальцами несколько участков резины: если материал крошится или не возвращает первоначальную форму, это указывает на старение и необходимость замены.

Ключевые параметры для диагностики

Выполните следующие действия для комплексной оценки:

Проверка чистоты поверхности
- Протрите резиновые полотна салфеткой, смоченной в спиртовом растворе
- Удалите масляную пленку, дорожную грязь и битумные пятна
Тест на прилегание
- Поднимите рычаги дворников и приложите щетки к стеклу
- Убедитесь в отсутствии зазоров по всей длине контакта
Контроль креплений
- Покачайте щетки в месте соединения с рычагом
- Проверьте люфты в адаптерах и пружинах держателя

Важно: изношенные щетки увеличивают нагрузку на электромотор стеклоочистителя, заставляя его работать на пределе возможностей, что проявляется замедлением хода дворников даже при исправной электрической части.

Влияние сопротивления щеток на скорость движения

Сопротивление щеток стеклоочистителя напрямую определяет нагрузку на электродвигатель. При увеличении трения между резиновыми кромками щеток и стеклом (например, из-за затвердевшей резины, загрязнений или сильного прижима) электромотору требуется преодолевать большее механическое сопротивление. Это приводит к снижению крутящего момента и падению скорости перемещения рычагов дворников.

Чрезмерное сопротивление может вызвать перегрев обмоток двигателя и преждевременный износ шестерен редуктора. В критических случаях мотор переходит в режим защиты от перегрузки – периодически останавливается или работает с резко сниженной скоростью даже на максимальном положении переключателя.

Факторы сопротивления и способы оптимизации

Ключевые причины повышенного сопротивления:

Износ или окисление щеток: Резина теряет эластичность, трескается или покрывается масляной пленкой.
Неправильный угол установки: Нарушение геометрии рычагов приводит к неравномерному прижиму.
Загрязнение стекла или щеток: Пыль, смола, лед увеличивают трение.
Деформация каркаса щетки: Нарушает равномерное прилегание к поверхности.

Методы снижения сопротивления:

Очистка резиновых кромок щеток спиртом или спецсредствами для удаления грязи и масла.
Замена щеток при признаках затвердевания или повреждения (рекомендуется каждые 6-12 месяцев).
Проверка и регулировка прижимного усилия рычагов: все точки должны контактировать равномерно.
Обработка стекла гидрофобными составами для уменьшения силы трения.

Уровень сопротивления	Влияние на скорость	Визуальные признаки
Нормальный (5-8 Н)	Стабильная работа на всех режимах	Плавное движение без подпрыгивания
Повышенный (8-15 Н)	Замедление на 1-й скорости, рывки	Вибрация щеток, искрение мотора
Критический (15+ Н)	Остановка дворников, срабатывание защиты	Запах гари, перегрев корпуса мотор-редуктора

Смазка возвратной пружины механизма парковки

Возвратная пружина в редукторе дворников отвечает за моментальное возвращение щеток в парковочное положение после отключения. Со временем заводская смазка на пружине загустевает или высыхает из-за температурных перепадов и попадания влаги, что создает критическое сопротивление при срабатывании механизма.

Увеличение трения в узле приводит к замедлению движения щеток в конце цикла «парковки», а в запущенных случаях – к полному залипанию и остановке дворников под неправильным углом. Особенно проблема проявляется в холодное время года при эксплуатации автомобиля в условиях высокой влажности.

Процедура смазки

Для восстановления работоспособности выполните следующие действия:

Снимите пластиковый кожух капота со стороны водителя
Отсоедините тягу привода дворников от редуктора
Демонтируйте редуктор, открутив три крепежные гайки 13мм
Аккуратно разберите корпус редуктора, сохраняя шестерни и пружину
Очистите возвратную пружину и посадочное гнездо от старой смазки ветошью

Нанесите новые составы в указанной последовательности:

Узел	Рекомендуемая смазка
Возвратная пружина	Силиконовая смазка (Liqui Melly Silicone-Fett)
Шестерни редуктора	Тугоплавкий литиево-кальциевый состав (ШРУС-4)

Важно: избегайте контакта смазочных материалов с пластиковыми частями редуктора. После сборки проверьте скорость возврата щеток в парковочное положение при включенном зажигании. Регулярная обработка (раз в 2 года) предотвратит повторное залипание пружины.

Настройка правильного прилегания щеток к стеклу

Неплотное прилегание щеток к поверхности лобового стекла – частая причина снижения эффективности очистки и повышенной нагрузки на двигатель дворников. Зазоры или неравномерное давление приводят к пропускам грязи, вибрации и рывкам во время работы.

Правильная геометрия установки обеспечивает равномерное распределение усилия пружин рычагов по всей длине щетки. Это минимизирует трение в точках перекоса и гарантирует полный контакт резиновой ленты со стеклом при любом режиме работы.

Порядок регулировки прилегания

Выполните следующие действия для точной настройки:

Поднимите рычаги дворников вертикально и зафиксируйте их (например, включив режим обслуживания перед снятием ключа зажигания).
Очистите шарниры креплений металлической щёткой от коррозии и обработайте их графитовой смазкой WD-40.
Ослабьте гайки крепления рычагов к шпилькам привода на 2-3 оборота, используя ключ на 13.
Поворачивайте рычаги вручную в пределах свободного хода, найдите положение, при котором щетка полностью повторяет изгиб стекла без зазоров по краям.
Проверьте прижим – опустите рычаги на стекло и убедитесь, что резина по всей длине плотно прилегает к поверхности. Особое внимание уделите зоне возле крепления.
Затяните гайки с усилием 25-30 Н∙м, контролируя сохранение выбранного угла установки.

Важные нюансы:

Изношенные пружины рычагов подлежат замене – их ослабление критично снижает прижимное усилие.
При установке новых щеток снимите защитные пластиковые накладки с рабочей кромки резины.
Перед финальной проверкой смочите стекло водой – равномерная «водяная плёнка» без сухих полос подтвердит правильность настройки.

Проблема	Признак неправильной регулировки
Вибрация щеток	Отрыв кромки от стекла в центральной части
Грязные полосы по краям	Слабое прилегание концов щетки
Скрип при движении	Локальный перекос или задиры резины

Замена поврежденного пластикового кожуха редуктора

Поврежденный пластиковый кожух редуктора дворников приводит к попаданию влаги и пыли в механизм, что вызывает коррозию шестеренок и подклинивание вала. Это одна из ключевых причин замедленной работы или полной остановки стеклоочистителей. Трещины на корпусе обычно возникают из-за перетяжки крепежных болтов или естественного старения пластика.

Для замены потребуется новый кожух (оригинальный артикул LADA 8450003023 или аналог), крестообразная отвертка, ветошь и силиконовая смазка. Обязательно снимите клеммы с АКБ перед началом работ! Демонтировать узел необходимо в следующей последовательности:

Снять дворниковые рычаги с валов, открутив гайки ключом на 13 мм
Отсоединить разъем электродвигателя
Выкрутить 3 крепежных болта корпуса редуктора под капотом
Извлечь весь блок вместе с моторчиком

Сборка и установка нового кожуха

После извлечения редуктора выполните разборку:

Открутите 4 винта на старом кожухе
Аккуратно разделите половинки корпуса
Перенесите шестеренчатый механизм и мотор в новый кожух

Перед сборкой очистите металлические шестерни ветошью и нанесите на них тонкий слой силиконовой смазки. При затяжке винтов корпуса соблюдайте умеренное усилие – пластик не должен деформироваться! Момент закрутки не должен превышать 3-5 Н·м. После установки редуктора на штатное место проверьте работу дворников на всех скоростях перед монтажом рычагов.

Типовая проблема	Последствия
Трещина в зоне крепления мотора	Перекос вала, заедание шестерен
Разрушение посадочных мест под винты	Разгерметизация, попадание воды

Важно: Не используйте смазки на нефтяной основе (Литол, графит) – они разрушают пластиковые детали редуктора. При установке убедитесь в правильном положении ограничительных выступов на кожухе – их несовпадение блокирует движение шестерен.

Применение морозостойкой смазки для зимней эксплуатации

Морозостойкая смазка предотвращает загустение состава в механизме привода дворников при отрицательных температурах. Её использование критично важно для узлов трения в рычажном механизме и шарнирах трапеции стеклоочистителя, где стандартные смазочные материалы теряют текучесть зимой.

Нанесение состава на зубья шестерён редуктора моторчика дворников снижает механическое сопротивление вращению. Это уменьшает нагрузку на электродвигатель и позволяет сохранить штатную скорость движения щёток даже в сильные морозы.

Порядок обработки смазкой

Демонтируйте пластиковый кожух капота со стороны водителя для доступа к механизму дворников
Очистите от старой смазки и загрязнений:
- Валы рычагов
- Шарнирные соединения трапеции
- Шестерёнчатый привод редуктора
Нанесите морозостойкую смазку (например, Liqui Moly LM 47 или Molykote PG-65):
- Тонким слоем на зубья шестерни
- В зазоры шарниров трапеции
- На оси крепления рычагов
Проверьте лёгкость хода всех элементов вручную перед сборкой

Важно: избегайте попадания смазки на резиновые детоприводные муфты и контакты электромотора. Используйте составы с температурным диапазоном ниже -35°C и низким коэффициентом трения.

Характеристики рекомендуемых смазок
Марка	Температурный диапазон	Основа
Liqui Moly LM47	-40°C...+120°C	Синтетическая
Molykote PG-65	-60°C...+150°C	Полиапьфаолефин
Xado VeryLube	-50°C...+130°C	Литиевая

Восстановление работоспособности подрулевого переключателя

Подрулевой переключатель на Приоре управляет режимами работы стеклоочистителей. Износ контактов, окисление или нарушение целостности дорожек внутри механизма – распространённая причина замедленного срабатывания дворников. Для диагностики и ремонта потребуется демонтировать устройство.

Перед началом работ отключите минусовую клемму аккумулятора. Снимите пластиковые кожухи рулевой колонки (открутив крепёжные винты и аккуратно поддев фиксаторы). Отсоедините разъёмы переключателя, запомнив их расположение. Ослабьте крепление переключателя к кронштейну.

Процесс восстановления

После демонтажа выполните следующие действия:

Разборка корпуса: Открутите винты или отожмите пластиковые защёлки, разделив корпус переключателя на две половины. Действуйте аккуратно, чтобы не сломать крепления.
Очистка контактов:
- Визуально осмотрите контактные группы и дорожки на плате. Ищите потемнения, зелёный налёт (окислы) или следы подгаров.
- Очистите контакты ластиком или ватной палочкой, смоченной в спирте/очистителе электроники (например, Kontakt 60).
- При сильном окислении аккуратно обработайте контакты мелкой наждачной бумагой («нулёвкой»).
Проверка дорожек: Прозвоните мультиметром в режиме сопротивления (Ω) целостность токопроводящих дорожек. При обнаружении обрыва восстановите соединение пайкой с использованием тонкого провода.
Смазка механизма: Нанесите тонкий слой токопроводящей смазки (например, Liqui Moly Electronic Spray) или обычной силиконовой смазки на подвижные части переключателя и контактные площадки.
Сборка и установка: Соберите корпус, убедившись, что все элементы встали на место. Установите переключатель на штатное место в обратной последовательности, надёжно зафиксируйте разъёмы.

После подключения аккумулятора проверьте работу дворников во всех режимах. Если очистка контактов не помогла – переключатель подлежит замене. Используйте оригинальные запчасти (например, 2170-3709600) или качественные аналоги.

Модернизация штатной системы дворников

Основной способ ускорения работы щеток – замена стандартного моторчика стеклоочистителя на более производительный. Штатный электродвигатель Приоры (артикулы типа 520.3740 или 520.3740-01) имеет ограниченную мощность, что особенно заметно при сильном дожде или налипании снега. Установка усиленного мотора (например, от моделей Lada Granta или Vesta, артикулы 8450005020 или 8450005021) обеспечит стабильно высокую скорость очистки независимо от нагрузки.

Параллельно с заменой мотора рекомендуется модернизировать электрическую схему управления. Штатная проводка Приоры не всегда рассчитана на пиковые токи нового двигателя, что может приводить к просадке напряжения и перегреву контактов. Прокладка отдельного силового кабеля от аккумулятора через реле напрямую к моторчику с использованием медных проводов сечением 1.5-2.5 мм² гарантирует стабильное питание и снизит нагрузку на штатную цепь.

Дополнительные улучшения

Установка реле времени (интермиттента) – Замена штатного подрулевого переключателя на версию с регулируемой паузой (например, от Priora Luxe) или монтаж отдельного блока реле (типа 495.3747) позволяет точно настраивать частоту циклов.
Усиление контактов – Зачистка и обработка токопроводящей смазкой разъемов моторчика, массы кузова и колодки предохранителей (F5, F16 в монтажном блоке) устраняет окисление, снижающее КПД системы.
Замена рычагов привода – Изношенные со временем шарниры тяг (артикул 21900-5203010) увеличивают люфт. Установка новых рычагов с полиуретановыми втулками минимизирует потери усилия двигателя.

Компонент	Штатный артикул	Аналог для модернизации
Мотор дворников	520.3740	8450005020 (Granta)
Реле интермиттента	520.3747 (базовый)	495.3747 (с регулировкой)
Тяги привода	21900-5203010	Тяги с полиуретановыми втулками

Отключите минусовую клемму АКБ перед работами.
Снимите пластиковые накладки стоек лобового стекла и декоративный кожух под капотом.
Демонтируйте старый мотор, отсоединив тяги и разъем питания.
Проложите новый силовой кабель от "+" АКБ через 30А предохранитель и реле к контакту "3" моторчика.
Подключите управляющий провод от штатной колодки к реле (контакт "85"), массу реле ("86") на кузов.
Зафиксируйте мотор, соберите тяги, проверьте работу на всех режимах.

Важно: После модернизации проверьте отсутствие перекоса щеток и равномерность прижима к стеклу – неправильная установка снижает эффективность даже с мощным мотором.

Тест скорости работы после устранения неисправностей

После выполнения ремонтных работ переключите дворники в максимальный режим и визуально оцените скорость движения щёток. Сравните их ход с эталонным показателем исправного автомобиля: полный цикл (вверх-вниз) должен занимать 1-1.3 секунды на высокой скорости.

Включите стеклоомыватель при работающих дворниках, убедившись в синхронном срабатывании системы. Проверьте плавность хода на сухом и мокром стекле, обращая внимание на отсутствие подёргиваний, неравномерного движения или полной остановки в крайних положениях.

Параметры для фиксации результатов

Режим работы	Нормальная скорость цикла	Критерии корректности
Первая скорость	2.5-3.5 сек	Без задержек, постоянный ритм
Вторая скорость	1-1.3 сек	Отсутствие вибрации кронштейнов
Прерывистый режим	Пауза 3-6 сек	Стабильность интервалов

Дополнительно протестируйте реакцию системы при экстремальных условиях:

Запуск дворников при полностью поднятых щётках
Работа с максимальной нагрузкой (густой слой снега/льда)
Проверка нагрева мотор-редуктора после 10 минут непрерывной работы

Если показатели соответствуют нормативам, а при диагностике выявленные ранее проблемы (медленный ход, заедания) не повторяются – неисправность считается устранённой. При отклонениях выполните проверку:

Напряжения на клеммах электромотора в рабочих режимах
Механической свободы трапеции и рычагов
Плотности прилегания щёток к стеклу

Профилактические меры для стабильной работы

Регулярно очищайте лобовое стекло от грязи, наледи и восковых наслоений специальными автошампунями. Избегайте использования бытовых моющих средств: щелочные составы разрушают резину щёток. Периодически протирайте лезвия дворников влажной салфеткой для удаления абразивных частиц.

Контролируйте состояние рычажного привода: каждые 3 месяца проверяйте фиксацию гаек в местах крепления тяг и отсутствие люфтов. При выявлении коррозии на шарнирах обработайте их графитовой смазкой. Избегайте работы дворников на сухом стекле – это ведёт к перегреву электродвигателя и деформации резины.

Ключевые процедуры обслуживания

Замена щёток: Устанавливайте новые резиновые элементы каждые 6-12 месяцев даже без видимых дефектов
Смазка червячного редуктора: Раз в 2 года наносите тугоплавкую смазку (например, Литол-24) через сервисное отверстие моторного узла
Обработка уплотнителей: Дважды в год наносите силиконовый спрей на резиновые направляющие стекла для снижения трения

Компонент	Периодичность обслуживания	Рекомендуемые материалы
Электродвигатель	Проверка контактов каждые 20 000 км	Контактная паста, термостойкий лак
Механические тяги	Диагностика люфтов при сезонной замене резины	Графитовая смазка, WD-40 для шарниров
Дворниковые узлы	Смазка ежемесячно в зимний период	Силиконовый спрей без агрессивных растворителей

Зимой перед включением всегда очищайте щётки ото льда вручную
При длительном простое приподнимайте рычаги со стекла для сохранения формы резины
После замены щёток выполните калибровку крайних положений регулировочными гайками на тягах

Список источников

При подготовке материалов по неисправностям стеклоочистителей Lada Priora использовались специализированные технические ресурсы и экспертные данные. Анализ распространенных проблем и методов их устранения основан на практическом опыте автомехаников и инженерной документации.

Ниже приведены ключевые категории источников, содержащих диагностические рекомендации и схемы электрооборудования. Все материалы доступны в открытом доступе для самостоятельного изучения владельцами транспортных средств.

Техническая литература и документация

Официальное руководство по ремонту Lada Priora (издательство ЗАО "Атлас-Пресс")
Электросхемы автомобилей ВАЗ-2170 (раздел "Система очистки стекла")
Каталог неисправностей мотор-редукторов Самараэлектропривод

Экспертные платформы и сообщества

Технические бюллетени сервисных центров Lada
Архивы обсуждений на форуме PRIORA-CLUB (раздел "Электрика и электроника")
Видеоинструкции канала "Автоэлектрик Профи" на YouTube
Статьи портала DRIVE2.RU с тегом "Ремонт дворников Приоры"
