Трактор Т-4А - Технические характеристики и фото

Статья обновлена: 18.08.2025

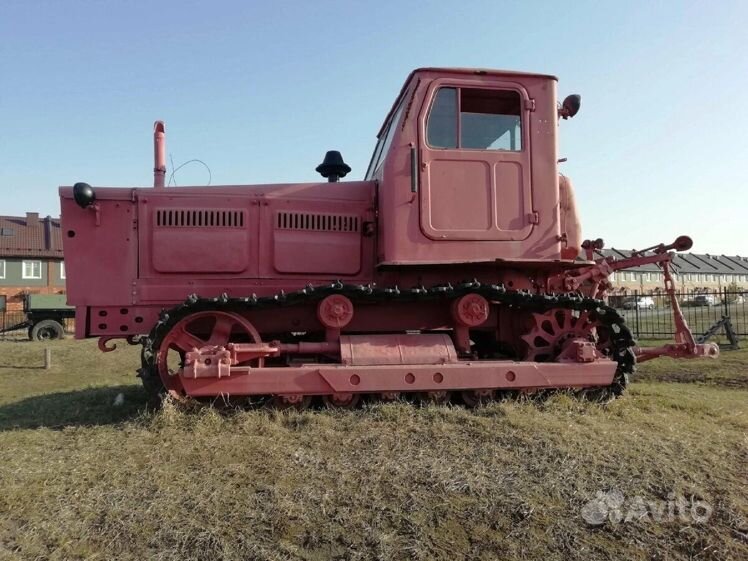

Трактор Т-4А – культовая гусеничная машина Алтайского тракторного завода, заслужившая репутацию надежного и мощного помощника в сельском хозяйстве и промышленности СССР. Этот бульдозерно-транспортный тягач стал символом эпохи благодаря своей выносливости и неприхотливости.

Разработанный для тяжелых работ на целинных землях Сибири и Дальнего Востока, Т-4А выделялся уникальной конструкцией ходовой части и впечатляющей проходимостью. Его технические решения десятилетиями обеспечивали эффективность пахоты, мелиорации и транспортных операций в сложных условиях.

В этой статье подробно разберем ключевые технические характеристики легендарного трактора, изучим архивные и современные фотографии, а также рассмотрим особенности эксплуатации и ремонта, актуальные для владельцев сохранившихся экземпляров.

Годы выпуска и производитель Т-4А

Трактор Т-4А выпускался Алтайским тракторным заводом (АТЗ, г. Рубцовск, Алтайский край) в период с 1970 по 1998 год. Данная модель пришла на смену базовому Т-4 и стала основной гусеничной машиной предприятия в этот исторический отрезок.

Серийное производство стартовало после модернизации конструкции предшественника, а завершилось в связи с банкротством завода-изготовителя. Т-4А оставался ключевым продуктом АТЗ почти три десятилетия, пройдя несколько этапов технических усовершенствований.

Габаритные размеры: длина, ширина, высота

Габаритные размеры трактора Т-4А напрямую влияют на его эксплуатационные возможности, включая маневренность, устойчивость и возможность работы в стесненных условиях. Эти параметры критически важны при планировании транспортировки техники, проезда через ворота или туннели, а также при работе с навесным оборудованием.

Конструкция гусеничного шасси и расположение кабины определяют основные габариты машины. Точные замеры позволяют оценить необходимое пространство для хранения трактора, его совместимость с прицепными устройствами и соответствие требованиям безопасности при перемещении по дорогам общего пользования.

Параметр	Значение (мм)
Длина (без навесного оборудования)	4780
Ширина (по гусеницам)	1950
Высота (по кабине)	2530

При установке дополнительного оборудования (бульдозерный отвал, крановая стрела) габариты могут увеличиваться. Точные замеры рекомендуется выполнять в рабочей конфигурации с учетом конкретного навесного оснащения.

Эксплуатационная масса конструкции

Эксплуатационная масса трактора Т-4А составляет 7950 кг. Этот параметр определяет полный вес машины в рабочем состоянии с учётом всех необходимых эксплуатационных жидкостей, стандартного инструмента и заводской комплектации без дополнительного навесного оборудования.

В данную массу включены: вес конструкции базового трактора, полный объём топлива (300 литров), моторное и трансмиссионное масло, охлаждающая жидкость, а также штатный комплект инструментов и запасных частей. Масса водителя и сельхозорудий при этом не учитывается.

Компонент	Вклад в массу
Базовая конструкция (рама, двигатель, ходовая часть)	~7550 кг
Топливо (полный бак)	~252 кг
Технические жидкости (масла, антифриз)	~78 кг
Инструмент и ЗИП	~70 кг

Удельное давление на грунт в базовой комплектации

Удельное давление на грунт трактора Т-4А в базовой комплектации составляет 0,044 МПа (или 0,45 кгс/см²). Этот параметр является одним из ключевых для гусеничных машин, так как определяет проходимость и минимальное воздействие на почву. Низкий показатель достигнут благодаря распределению массы трактора по большой площади гусеничных лент.

Конструктивно давление регулируется шириной гусениц (300 мм) и длиной опорной поверхности. Такое значение позволяет технике работать на рыхлых, переувлажнённых грунтах без глубокого погружения. Для сравнения: у колесных аналогов этот показатель в 2-3 раза выше, что ограничивает их применение на сложных почвах.

Факторы, влияющие на параметр

• Масса трактора: 7950 кг в снаряжённом состоянии
• Ширина гусеничных лент: стандартные 300 мм
• Отсутствие дополнительного оборудования: значение актуально без навесных орудий

Параметр	Значение
Расчётная площадь опоры	1,28 м²
Давление при изменении ширины гусениц	0,041 МПа (400 мм)

Агротехнический просвет под рамой

Агротехнический просвет под рамой трактора Т-4А определяет его способность работать с высокостебельными культурами без повреждения растений. Этот параметр напрямую влияет на универсальность машины при выполнении междурядных обработок и уборочных операций на сложных агрофонах.

Конструктивно просвет формируется за счет высокого расположения остовных элементов – лонжеронов рамы и ведущих мостов. Особое значение имеет расстояние от нижних точек картеров коробки передач и заднего моста до поверхности грунта, что обеспечивает безопасный проход над гребнями гряд или молодыми побегами.

Ключевые особенности и параметры

Номинальное значение агропросвета под рамой у Т-4А составляет 650 мм. Этот показатель может варьироваться в зависимости от:

• Износа ходовой системы
• Типа установленных шин (диаметр и профиль)
• Степени провисания гусеничных цепей

Критические точки, ограничивающие просвет:

1. Картер коробки передач (центральная часть рамы)
2. Балка переднего моста
3. Кронштейны крепления навесного оборудования

Фактор влияния	Эффект на просвет	Компенсирующие меры
Просадка торсионов	Уменьшение до 580-600 мм	Регулировка подвески, замена упругих элементов
Установка утяжелителей	Снижение на 20-30 мм	Демонтаж балласта после сезона работ
Деформация рамы	Локальное уменьшение до 550 мм	Правка лонжеронов на стапеле

При ремонте обязательна проверка геометрии рамы с замерами в контрольных точках согласно заводским допускам. Корректировка осуществляется гидродомкратами с контролем динамометрическими ключами в сервисных условиях.

Модель базового двигателя А-01М

Дизельный двигатель А-01М представляет собой четырёхцилиндровый агрегат с рядным расположением цилиндров и водяным охлаждением. Конструктивно он относится к четырёхтактным двигателям с непосредственным впрыском топлива, оснащённым вертикальным расположением цилиндров и верхним расположением клапанов. Мотор спроектирован для продолжительной работы в условиях высоких нагрузок, характерных для промышленного применения.

Система пуска включает электростартер, а для облегчения холодного запуска в холодное время года предусмотрен предпусковой подогреватель П-16Б. Смазочная система комбинированная: под давлением и разбрызгиванием. Топливная система оснащена всережимным регулятором, обеспечивающим стабильную работу на всех оборотах. Газораспределение реализовано через шестерёнчатый привод.

Ключевые технические характеристики:

Тип	Дизельный, четырёхтактный
Мощность	90 л.с. (66 кВт)
Рабочий объём	7,43 л
Диаметр цилиндра × ход поршня	130 × 140 мм
Номинальные обороты	1600 об/мин
Система питания	Непосредственный впрыск, топливный насос НД-22/4
Расход топлива	185 г/л.с.·ч

Особенности ремонта:

• Замена поршневой группы требует гильзования блока цилиндров
• Регулировка клапанов выполняется через каждые 500 моточасов
• Критичные узлы: шестерни ГРМ, вкладыши коленвала, ТНВД

Распространённые неисправности:

1. Течь сальников коленвала из-за износа
2. Завоздушивание топливной системы
3. Падение компрессии (менее 22 кгс/см²)

Мощность силовой установки

Трактор Т-4А оснащается дизельным двигателем А-01М, номинальная мощность которого составляет 130 лошадиных сил (95,6 кВт) при 1700 об/мин. Этот четырёхцилиндровый агрегат с турбонаддувом обеспечивает высокий крутящий момент, критически важный для тяжёлых работ.

Такая мощность позволяет эффективно использовать трактор на целинных землях, в горной местности и при работе с энергоёмким навесным оборудованием. Двигатель сохраняет стабильные характеристики даже при длительных нагрузках, обеспечивая производительность в сложных условиях.

Параметр	Значение
Модель двигателя	А-01М
Тип	Дизельный с турбонаддувом
Номинальная мощность	130 л.с. (95,6 кВт)
Максимальный крутящий момент	667 Н·м при 1300 об/мин
Удельный расход топлива	166 г/л.с.·ч

Особенности эксплуатации

Для поддержания мощности необходимы:

• Регулярная замена воздушного фильтра (турбина чувствительна к запылённости)
• Контроль состояния топливной аппаратуры ТНВД
• Своевременная регулировка клапанов и форсунок

Характерные неисправности, снижающие мощность:

1. Загрязнение интеркулера
2. Износ поршневой группы
3. Некорректная работа турбокомпрессора

Частота вращения коленвала при номинале

Номинальная частота вращения коленчатого вала для трактора Т-4А с двигателем А-01М составляет 1700 об/мин. Данный параметр соответствует режиму максимальной мощности двигателя, обеспечивая оптимальные тягово-сцепные характеристики агрегата при выполнении основных сельскохозяйственных работ.

Поддержание указанной частоты вращения гарантирует соответствие паспортным показателям производительности, топливной экономичности и ресурса двигателя. Отклонение от номинального значения приводит к снижению КПД, перерасходу топлива и ускоренному износу деталей силового агрегата.

Параметр	Значение
Номинальная частота вращения коленвала	1700 об/мин
Соответствующая мощность двигателя	130 л.с. (95,6 кВт)

При ремонте двигателя Т-4А особое внимание уделяют регулировке топливного насоса высокого давления (ТНВД) и проверке центробежного регулятора. Корректировку частоты вращения выполняют на стенде с контролем тахометра, соблюдая этапы:

1. Прогрев двигателя до рабочей температуры
2. Проверка свободного хода рычага управления подачей топлива
3. Регулировка ограничительного винта максимальных оборотов
4. Контроль стабильности работы на холостом ходу (500-600 об/мин)

После сборки обязательна обкатка двигателя под нагрузкой с поэтапным выходом на номинальную частоту вращения. Несоответствие паспортным оборотам требует диагностики системы впрыска и газораспределительного механизма.

Тип топливной системы дизеля

Трактор Т-4А оснащён дизельным двигателем А-01М с топливной системой разделённого типа. Конструкция включает механический топливный насос высокого давления (ТНВД) и форсунки, обеспечивающие непосредственный впрыск солярки в цилиндры. Система работает под высоким давлением и требует строгого соблюдения параметров впрыска.

Основными компонентами являются: топливный бак, фильтры грубой и тонкой очистки, подкачивающий насос низкого давления, ТНВД распределительного типа с всережимным регулятором, топливопроводы высокого/низкого давления и закрытые форсунки. Для управления подачей топлива используется механическая система регулировки.

Ключевые характеристики и особенности

Компонент	Тип/Модель	Параметры
ТНВД	4ТН-9х10	Распределительный, 4 плунжера
Форсунки	ФД-22	Давление впрыска: 175-180 кгс/см²
Фильтрация	Двухступенчатая	Сетчатый фильтр-отстойник + сменный картонный элемент
Регулятор	Всережимный	Автоматическая корректировка оборотов под нагрузкой

Типичные требования при обслуживании:

• Использование дизельного топлива не ниже ГОСТ 305-82
• Обязательная замена фильтрующих элементов через 240 моточасов
• Контроль герметичности топливопроводов для исключения подсоса воздуха

Емкость топливного бака Т-4А для длительной работы

Топливный бак трактора Т-4А имеет емкость 320 литров. Такой объем обеспечивает продолжительную автономную работу без частых дозаправок, что критично для выполнения масштабных сельскохозяйственных и промышленных задач в удаленных условиях.

При среднем расходе топлива ~31 л/ч (для двигателя А-01М мощностью 130 л.с.) одного бака хватает на 10–10,5 часов непрерывной эксплуатации под нагрузкой. Фактическая длительность зависит от характера работ, рельефа местности и технического состояния трактора.

Факторы, влияющие на эффективность использования топлива

• Настройка ТНВД – некорректная регулировка увеличивает расход до 15%.
• Состояние фильтров – загрязненные топливные фильтры снижают КПД системы.
• Стиль эксплуатации – работа на пониженных передачах с перегрузом повышает расход.

Параметр	Значение	Связь с автономностью
Объем бака	320 л	Прямая зависимость
Расход под нагрузкой	28–35 л/ч	Обратная зависимость
Запас хода*	8–11 часов	Комплексный показатель

*Рассчитано для штатной комплектации без дополнительных баков.

Для увеличения автономности применяют модернизацию: установку дополнительных баков на 50–100 л или замену штатного бака на версию 400 л. Обязательно контролировать герметичность соединений и отсутствие коррозии в стальном корпусе – эти дефекты приводят к потере топлива и риску возгорания.

Конструкция воздухоочистителя двухступенчатого типа

Двухступенчатый воздухоочиститель трактора Т-4А обеспечивает высокую степень фильтрации воздуха в условиях интенсивной запылённости. Первая ступень – инерционно-масляная – отделяет крупные частицы за счёт резкого изменения направления воздушного потока и контакта с масляной ванной.

Вторая ступень – сухая, со сменным фильтрующим элементом из пористого картона или синтетического материала – задерживает мелкодисперсную пыль. Обеспечивает минимальное сопротивление воздушному потоку при максимальной эффективности очистки, критичной для ресурса двигателя.

Основные компоненты системы

• Корпус с масляной ванной: Служит резервуаром для масла и основанием для крепления элементов.
• Инерционная решётка (первая ступень): Создает вихревой поток для сепарации крупных частиц в масло.
• Фильтрующий элемент (вторая ступень): Сменный картонный или синтетический патрон тонкой очистки.
• Указатель уровня масла: Контролирует требуемый объём масла в ванне.
• Предохранительный клапан: Открывается при засорении фильтра, предотвращая "удушье" двигателя.

Принцип работы

1. Воздух засасывается через кольцевую щель, ударяется о масляную поверхность, резко меняет направление.
2. Крупная пыль по инерции оседает в масляной ванне.
3. Предварительно очищенный воздух проходит через фильтрующий патрон второй ступени.
4. Мелкие частицы задерживаются порами фильтрующего материала.
5. Чистый воздух поступает во впускной коллектор двигателя.

Типичные неисправности и ремонт

Неисправность	Причина	Ремонт/Устранение
Повышенный расход масла в двигателе	Перелив масла в ванне, засор дренажных отверстий	Привести уровень масла к норме, прочистить дренаж
Чёрный дым выхлопа, потеря мощности	Сильное загрязнение фильтрующего элемента	Замена патрона, очистка масляной ванны
Подсос пыли в двигатель	Разгерметизация корпуса, повреждение уплотнений	Замена прокладок, затяжка крепежа, проверка целостности корпуса

Важно: Регулярно контролировать уровень масла в ванне (доливать до метки) и своевременно заменять фильтрующий элемент. Использовать только рекомендованные марки масел и оригинальные/аналогичные по характеристикам фильтры.

Механическая коробка передач: число скоростей

Трактор Т-4А оснащался механической коробкой передач с семью передними и одной задней скоростью. Данная конфигурация обеспечивала гибкость выбора режимов работы в широком диапазоне тяговых усилий и скоростей движения.

Переключение передач выполнялось через механический рычаг, расположенный в кабине оператора. Конструкция КПП включала вал отбора мощности (ВОМ), синхронизаторы на старших передачах и блокировочный механизм для предотвращения случайного включения заднего хода.

Распределение скоростей

• Основные рабочие передачи: 1-4 передачи (диапазон 3.5–9.2 км/ч)
• Транспортные передачи: 5-7 передачи (диапазон 12.5–25.3 км/ч)
• Задний ход: 1 скорость (5.8 км/ч)

Передача	Скорость (км/ч)	Назначение
1	3.5	Тяжелые грунты, буксировка
2	5.2	Пахота, рыхление
3	7.1	Культивация, посев
4	9.2	Междурядная обработка
5	12.5	Транспорт, легкие прицепы
6	19.7	Магистральные перевозки
7	25.3	Холостой перегон
R	5.8	Маневрирование

Особенность конструкции: Коробка требовала полной остановки трактора для переключения между группами передач (1-4 и 5-7). Регулярная замена масла (15-17 л ТМ-5) каждые 960 моточасов предотвращала износ шестерен.

Диапазоны рабочих скоростей движения

Трактор Т-4А оснащен механической коробкой передач с 8 ступенями для движения вперед и 4 ступенями заднего хода. Диапазон скоростей позволяет эффективно работать с различными сельскохозяйственными орудиями и адаптироваться к условиям эксплуатации.

Конкретные значения скоростей зависят от выбранной передачи, типа выполняемых работ (вспашка, культивация, транспортировка) и состояния грунта. Номинальные показатели приведены для стандартной комплектации без учета пробуксовки.

Скоростные характеристики

Передача	Диапазон (км/ч)	Назначение
1-2 вперед	2.5 - 5.0	Тяжелые работы (целина, глубокая вспашка)
3-4 вперед	5.2 - 8.7	Средние нагрузки (боронование, культивация)
5-6 вперед	9.0 - 14.2	Транспортировка грузов, посев
7-8 вперед	14.5 - 25.0	Холостой ход, переезды
1-2 назад	3.1 - 5.8	Маневрирование с навесным оборудованием
3-4 назад	6.0 - 12.5	Транспортное движение задним ходом

Ключевые особенности: Минимальная рабочая скорость 2.5 км/ч обеспечивает высокое тяговое усилие (до 4000 кгс), максимальная транспортная – 25 км/ч. Для плавного старта под нагрузкой рекомендуется начинать работу на 1-2 передачах.

Факторы влияния: Реальные показатели могут снижаться при работе на влажных грунтах, крутых склонах или с изношенной ходовой частью. Контроль диапазонов осуществляется через рычаг КПП и демультипликатор.

Сцепление сухого типа: схема управления

Сцепление трактора Т-4А – сухое, однодисковое, постоянно замкнутое, с периферийным расположением пружин. Управление осуществляется механическим приводом через систему тяг и рычагов от педали в кабине оператора. Основные компоненты включают нажимной диск, ведомый диск с фрикционными накладками, отжимные рычаги и муфту выключения.

При нажатии на педаль усилие передаётся через регулируемую тягу на вильчатый рычаг вала выключения. Вращательное движение вала преобразуется в поступательное перемещение муфты выключения с помощью упорного подшипника. Муфта воздействует на отжимные рычаги, которые отводят нажимной диск, преодолевая сопротивление пружин и разъединяя двигатель с трансмиссией.

Ключевые элементы схемы

Типовая последовательность работы:

1. Педаль сцепления → тяга регулировочная
2. Поворотный рычаг → вал выключения
3. Муфта выключения → упорный подшипник
4. Отжимные рычаги → нажимной диск

Компонент	Функция
Ведомый диск	Передача крутящего момента через шлицы на первичный вал КПП
Отжимные рычаги (3 шт.)	Синхронное отведение нажимного диска при выключении
Упорный подшипник	Передача усилия от муфты на рычаги (требует периодической смазки)

Особенности регулировки: Свободный ход педали (25-35 мм) настраивается изменением длины тяги. Контроль зазора 3-4 мм между подшипником и рычагами гарантирует полное включение сцепления. Износ фрикционных накладок ведомого диска более 0.5 мм требует замены.

Особенности гусеничного движителя Т-4А

Гусеничная система трактора Т-4А спроектирована для эксплуатации в сложных условиях, включая переувлажненные грунты и целину. Она обеспечивает высокое сцепление с почвой за счет увеличенной площади контакта гусениц с поверхностью, что минимизирует удельное давление до 0,044 МПа.

Конструкция включает литые траки с развитыми грунтозацепами высотой 70 мм, расположенные в шахматном порядке. Такое решение предотвращает пробуксовку на склонах до 20° и обеспечивает стабильное движение по грязи или снежному покрову глубиной до 1 метра.

Ключевые технические элементы

Основные компоненты движителя:

• Подвеска – балансирно-рычажная с пластинчатыми рессорами
• Опорные катки – 6 сдвоенных обрезиненных элементов с каждой стороны
• Направляющие колеса – литые с винтовым механизмом натяжения
• Ведущие колеса – заднего расположения, цевочного зацепления

Технические параметры гусениц:

Ширина трака	390 мм
Шаг звена	203 мм
Количество траков в цепи	43 шт.
Длина опорной поверхности	2110 мм

Особенность обслуживания – регулировка натяжения выполняется подъемом передних колес домкратом и смещением направляющих с последующей фиксацией контргайками. Износ втулок проверяется по провисанию верхней ветви гусеницы (допуск – не более 40 мм).

Распространенные ремонтные операции:

1. Замена разрушенных пальцев траков с обязательной клепкой головок
2. Восстановление профиля грунтозацепов наплавкой
3. Регулировка зацепления ведущих звездочек
4. Замена изношенных втулок кареток подвески

Устройство подвески с балансирной тележкой

Подвеска трактора Т-4А выполнена по схеме балансирной тележки (ломающейся рамы). Она состоит из двух полурам, соединенных шарниром в центральной части. Передняя полурама несет силовой агрегат и кабину, задняя – трансмиссию и навесное оборудование.

Ключевым элементом является балансирный шарнир, обеспечивающий поперечную качаемость полурам относительно друг друга. Это позволяет колесам сохранять контакт с грунтом на неровностях, снижая динамические нагрузки на раму и повышая устойчивость.

Конструктивные компоненты

• Шарнирный узел – цилиндрический шарнир с подшипниками скольжения, смазываемый через пресс-масленки
• Рессоры – полуэллиптические листовые рессоры, закрепленные на задней полураме через серьги
• Амортизаторы – телескопические гидравлические амортизаторы двойного действия
• Балансиры – стальные балки с осями для колесных пар
• Стяжные устройства – регулируемые тяги с резьбовыми муфтами для контроля схождения колес

Принцип работы: При наезде колеса на препятствие балансирная балка поворачивается вокруг центральной оси, перераспределяя нагрузку между колесами одной стороны. Одновременно шарнир рамы допускает продольное скручивание полурам, компенсируя диагональные вывешивания.

Особенности эксплуатации: Конструкция требует регулярной проверки зазоров в шарнирах и смазки трущихся пар. Износ втулок балансиров приводит к дисбалансу подвески и ускоренной деформации шин.

Технические параметры гусеничных цепей

Гусеничные цепи Т-4А относятся к ключевым элементам ходовой части, обеспечивая сцепление с грунтом и равномерное распределение массы машины. Конструкция представляет собой шарнирно-соединенные звенья, изготовленные из высокопрочной стали с термической обработкой для сопротивления ударным нагрузкам и абразивному износу.

Основные размеры и характеристики цепи напрямую влияют на эксплуатационные показатели: проходимость, плавность хода и нагрузку на раму. Ширина гусеницы и шаг траков спроектированы для оптимального давления на грунт при работе в сложных условиях, включая болотистые участки и пересеченную местность.

Ключевые технические характеристики

• Тип цепи: Цельнолитые траки с открытым шарниром
• Количество звеньев в цепи: 43 шт. (на одну гусеницу)
• Шаг звена: 203 мм
• Ширина гусеницы: 300 мм
• Толщина проушин: 56 мм
• Материал: Сталь 40Г2Л (литье)

Расчетные нагрузки: Каждое звено рассчитано на статическую нагрузку до 7,5 тонн и динамические удары при преодолении препятствий. Допустимый износ шарниров контролируется по увеличению шага цепи – предельное значение составляет 206 мм на 10 звеньях.

Параметр	Новое звено	Предельный износ
Диаметр пальца	22,0 мм	20,5 мм
Диаметр втулки	22,5 мм	24,0 мм
Высота грунтозацепа	55 мм	30 мм

Важно: Ресурс цепи напрямую зависит от соблюдения натяжения (нормальный прогиб средней части гусеницы под собственным весом – 30-40 мм) и своевременной замены деформированных пальцев. При ремонте обязательна групповая замена комплектов пальцев и втулок на всей цепи для исключения перекоса.

Система навесного оборудования: категория

Трактор Т-4А оснащен трехточечной навесной системой категории III по ГОСТ 30745-2001. Эта категория определяет геометрические параметры, грузоподъемность и совместимость с сельскохозяйственными орудиями тяжелого класса. Стандартизация позволяет унифицировать присоединение оборудования разных производителей без дополнительных адаптеров.

Ключевые характеристики категории III включают расстояние 820 мм между осями шаровых шарниров нижних тяг, диаметр сферического шарнира 35 мм, и вертикальную нагрузку до 3500 кг. Такие параметры обеспечивают работу с широкозахватными и энергоемкими орудиями на твердых почвах, характерных для регионов эксплуатации Т-4А.

Технические параметры навески

Параметр	Значение
Расстояние между нижними тягами (по осям)	820 ± 10 мм
Диаметр сферического шарнира	35 мм
Макс. высота подъема (от земли до оси СШ)	1000 мм
Грузоподъемность на концах нижних тяг	3500 кг
Ход верхней тяги	140 мм

Типовое оборудование для категории III включает:

• Плуги 5-8-корпусные (ПЛН-5-35, ПТК-9-35)
• Культиваторы глубокорыхлители (КПГ-250)
• Тяжелые дисковые бороны (БДТ-7)
• Погрузчики фронтальные
• Буры и землеройные приспособления

При ремонте навесной системы особое внимание уделяют состоянию:

1. Гидроцилиндра подъема - проверка штока на искривление, замена манжет
2. Шарниров тяг - контроль зазоров во втулках, замена пальцев
3. Упоров ограничителей - регулировка хода рычагов
4. Системы смазки - очистка пресс-масленок, замена поврежденных ниппелей

Грузоподъемность задней навески

Задняя навеска трактора Т-4А обеспечивает номинальную грузоподъемность 2000 кг на оси подвеса. Этот показатель соответствует подъему стандартных сельскохозяйственных орудий категории II–III (плуги, культиваторы, бороны) при работе на твердых грунтах. Конструкция включает три точки крепления с регулируемыми тягами для точной фиксации оборудования.

Эксплуатационная грузоподъемность зависит от положения центра тяжести навешиваемого оборудования: при смещении от оси подвеса к концам нижних тяг допустимая масса снижается. Максимальное усилие гидроцилиндра навески составляет 2200 кгс, обеспечивая подъем груза на высоту до 850 мм. Для предотвращения перегрузок гидросистема оснащена предохранительным клапаном.

Условия эффективного использования

• Допустимая масса снижается на 15% при работе на склонах свыше 10°
• Обязательна балансировка при транспортировке длинномерных грузов
• Требуется контроль уровня масла в гидробаке (емкость 12 л)

Параметр	Значение
Высота подъема (от земли)	850±50 мм
Глубина опускания	200 мм
Ход штока гидроцилиндра	200 мм
Рабочее давление гидросистемы	15 МПа

Рабочее давление в гидросистеме трактора Т-4А

Рабочее давление в гидравлической системе Т-4А составляет 16 МПа (160 кгс/см²). Этот параметр критичен для корректной работы навесного оборудования, гидроусилителя руля и силовых цилиндров. Поддержание номинального давления обеспечивает требуемую производительность насоса НШ-32 и точное срабатывание распределителя Р-75.

Отклонение от указанного значения приводит к снижению подъемной силы навески, замедлению реакции гидроусилителя или перегрузке элементов системы. Контроль давления осуществляется через установочный манометр на распределителе. Регулировка выполняется винтом предохранительного клапана на гидрораспределителе.

Контроль и регулировка давления

Для диагностики подключите манометр (0–25 МПа) к контрольному отверстию распределителя. Запустите двигатель на номинальных оборотах (1600–1800 об/мин) и переведите рычаг управления в положение «Подъем». Показания должны соответствовать 16 МПа. При отклонениях:

1. Ослабьте контргайку регулировочного винта на предохранительном клапане
2. Поворачивайте винт: по часовой стрелке для повышения давления, против – для снижения
3. Затяните контргайку после достижения нормы

Параметр	Значение
Рабочее давление	16 ± 0,5 МПа
Давление срабатывания клапана	17–18 МПа
Производительность насоса	45 л/мин

Распространенные причины падения давления:

• Износ плунжерных пар насоса НШ-32
• Загрязнение фильтра в баке (мелкая сетка 0,08 мм)
• Заклинивание перепускного клапана
• Утечки в уплотнениях цилиндров

При регулировке избегайте превышения давления свыше 18 МПа – это провоцирует разрушение сальников и деформацию трубопроводов. После ремонта обязательна промывка системы вязкостным маслом И-20А с последующей заменой рабочей жидкости.

Схема работы вала отбора мощности трактора Т-4А

Привод ВОМ трактора Т-4А осуществляется непосредственно от коленчатого вала двигателя через промежуточные узлы трансмиссии. Вращение от двигателя передается на ведущий вал коробки передач (КП), который также является ведущим валом главной муфты сцепления. От этого вала крутящий момент направляется на отдельный привод ВОМ.

Управление включением и выключением ВОМ осуществляется водителем с помощью отдельного рычага, расположенного в кабине. Этот рычаг через систему тяг и рычагов воздействует на механизм включения ВОМ, расположенный в корпусе заднего моста или коробки отбора мощности.

Принципиальная схема работы

Передача крутящего момента:

1. Крутящий момент от коленчатого вала двигателя передается на ведущий вал КП (он же вал сцепления).
2. От ведущего вала КП вращение через систему шестерен или отдельную муфту подводится к приводному валу ВОМ, расположенному внутри трансмиссии.
3. Приводной вал ВОМ соединен с ведущей шестерней механизма включения ВОМ.
4. Ведущая шестерня находится в постоянном зацеплении с ведомой шестерней, жестко посаженной на промежуточный вал ВОМ.

Включение/Выключение:

• При перемещении рычага управления ВОМ в положение "ВКЛ", через систему тяг перемещается муфта включения (каретка) на промежуточном валу ВОМ.
• Эта муфта, имеющая внутренние шлицы, входит в зацепление с внешними шлицами ведомой шестерни и шлицами на конце самого выходного вала ВОМ.
• Таким образом, создается жесткая кинематическая связь: Ведущая шестерня -> Ведомая шестерня -> Муфта включения -> Выходной вал ВОМ.
• При перемещении рычага в положение "ВЫКЛ", муфта включения выходит из зацепления с ведомой шестерней, разрывая связь между двигателем и выходным валом ВОМ. Вал останавливается.

Особенности Т-4А:

• На Т-4А реализован независимый привод ВОМ. Это означает, что включение/выключение ВОМ производится отдельным рычагом и не зависит напрямую от положения педали или рычага главного сцепления трактора. Включение ВОМ возможно только при выключенном главном сцеплении.
• Для включения ВОМ часто требуется предварительно остановить трактор и выжать педаль сцепления.
• Привод ВОМ обычно включает в себя собственную фрикционную муфту или предохранительное устройство для защиты трансмиссии от перегрузок при работе навесных агрегатов.
• Выходной вал ВОМ стандартизирован (как правило, задний ВОМ 8-шлицевой, 35 мм диаметр, 1470 об/мин при номинальной частоте вращения двигателя).
• Работа ВОМ может быть заблокирована при включенной блокировке дифференциала заднего моста (на некоторых моделях/модификациях).

Электрооборудование: напряжение бортовой сети

Трактор Т-4А использует однопроводную бортовую сеть постоянного тока с номинальным напряжением 12 В. Отрицательные клеммы всех потребителей замыкаются на массу (корпус трактора), что характерно для советской сельхозтехники данного периода. Данное напряжение обеспечивает совместимость со стандартными аккумуляторами, генераторами и электрооборудованием.

Система включает генератор переменного тока с выпрямительным блоком и реле-регулятором РР362, поддерживающий стабильное напряжение в диапазоне 13,8–14,8 В при работе двигателя. Это позволяет корректно заряжать АКБ и питать всех потребителей, включая стартер мощностью 2,2 кВт.

Ключевые компоненты и параметры

Компонент	Модель	Характеристики
Аккумулятор	6СТ-68ЭМС	12 В, 68 А·ч
Генератор	Г304-Д1	350 Вт, 28 А
Реле-регулятор	РР362	Тип Я112-Б
Стартер	СТ212-Б	2,2 кВт

Типовые проблемы при эксплуатации:

• Падение напряжения ниже 11 В при запуске – признак разряженной АКБ или окисления клемм
• Перезаряд (свыше 15 В) – неисправность реле-регулятора или замыкание в обмотке генератора
• Короткие замыкания в цепях освещения из-за повреждения изоляции

Для диагностики измеряют напряжение на клеммах АКБ при заглушенном (12,4–12,7 В) и работающем двигателе (13,8–14,8 В). При ремонте обязательна проверка контактов массы на двигателе и раме – коррозия вызывает просадки напряжения.

Тип аккумуляторной батареи и ее емкость

Трактор Т-4А комплектовался свинцово-кислотными аккумуляторными батареями напряжением 12 В. Данный тип источников питания обеспечивал необходимый пусковой ток для запуска дизельного двигателя в различных климатических условиях.

Стандартная емкость батареи составляла 135 А·ч (ампер-часов), что гарантировало надежную работу стартера и электрооборудования. Встречаются также модификации с емкостью 140 А·ч, особенно при установке более мощных стартеров или в условиях эксплуатации при низких температурах.

Ключевые характеристики АКБ

• Тип: Необслуживаемые или малообслуживаемые батареи с прямой полярностью
• Пусковой ток: 600-700 А (в зависимости от производителя)
• Рабочая температура: от -40°C до +60°C

Параметр	Значение
Стандартная модель	6СТ-135
Альтернативные модели	6СТ-140, 6СТ-132
Габариты (Д×Ш×В)	513×189×210 мм

При замене АКБ следует учитывать физические размеры и расположение клемм. Рекомендуется регулярно проверять уровень электролита (для обслуживаемых версий) и очищать клеммы от окислов для предотвращения потери напряжения.

Схема расположения приборов в кабине оператора трактора Т-4А

Панель приборов Т-4А спроектирована для обеспечения оператора ключевой информацией о работе агрегата и систем управления. Основные элементы скомпонованы в зоне прямого обзора перед водителем на металлической панели, окрашенной в характерный для эпохи цвет (часто бежевый или серый).

Центральное место занимают крупные аналоговые указатели, дублируемые сигнальными лампами. Эргономика учитывает необходимость быстрого считывания показаний при работе в сложных условиях. Органы управления основными функциями вынесены на подрулевые рычаги и клавишные панели справа от оператора.

Основные элементы приборной панели

Стандартная компоновка включает следующие узлы (слева направо):

• Тахометр с часовым механизмом моточасов – центральный верхний сектор.
• Указатель температуры охлаждающей жидкости – справа от тахометра, с красной зоной перегрева.
• Манометр давления масла в двигателе – под указателем температуры, критически важный для контроля смазки.
• Указатель уровня топлива – левый нижний угол, с дублирующей лампой резерва.
• Амперметр – правый нижний угол, отображает заряд/разряд АКБ.
• Сигнальные лампы-пиктограммы (рядом с основными приборами):
  • Аварийное давление масла (красная)
  • Зарядка АКБ (красная)
  • Включение фар (зеленая)
  • Габаритные огни (зеленая)
  • Указатели поворотов (зеленые, мигающие)

Дополнительные органы управления расположены справа от приборной панели и на центральном тоннеле:

1. Выключатель "массы" – обычно под рулевой колонкой.
2. Рычаги управления гидравликой – справа от сиденья.
3. Переключатель внешнего освещения – на правой боковой панели.
4. Ручка воздушной заслонки – слева под панелью (для пуска в холод).

Типовая схема расположения (ориентировочная):

Зона панели	Прибор/орган управления
Верхний центр	Тахометр + счетчик моточасов
Верхний правый сектор	Указатель температуры ОЖ
Средний правый сектор	Манометр давления масла
Нижний левый сектор	Указатель уровня топлива
Нижний правый сектор	Амперметр
Периферия панели	Блок сигнальных ламп, выключатели

Система отопления и вентиляции кабины

Система отопления Т-4А использует жидкостный принцип работы, интегрированный с контуром охлаждения двигателя. Основные компоненты включают радиатор отопителя, размещенный в передней части кабины, центробежный вентилятор с двухступенчатой регулировкой скорости, воздуховоды и управляющие элементы (кран подачи антифриза, заслонки воздушных потоков). Теплоноситель циркулирует от двигателя через медный трубчатый теплообменник, обдуваемый вентилятором.

Вентиляция реализована через комбинацию принудительного обдува и естественных источников: открывающиеся форточки боковых окон, регулируемые дефлекторы на панели. Воздухозаборник расположен у основания лобового стекла. При закрытой заслонке радиатора система работает в режиме вентиляции без подогрева, подавая наружный воздух через фильтрующую сетку. Управление температурой осуществляется регулировкой крана подачи ОЖ и скоростью вентилятора.

Типовые неисправности и ремонт

Распространенные проблемы системы и методы их устранения:

• Слабый обдув – засорение воздушного фильтра или крыльчатки вентилятора грязью. Требуется демонтаж и промывка компонентов.
• Плохой нагрев – завоздушивание контура (прокачать систему), засорение радиатора отопителя (промыть раствором каустической соды), неисправность крана подачи ОЖ (замена уплотнений или узла).
• Течь антифриза – повреждение патрубков или радиатора. Необходима замена элементов с последующей опрессовкой контура.
• Шум вентилятора – износ подшипников электродвигателя. Разборка узла, смазка или замена втулок.

Регулярное обслуживание включает очистку воздухозаборной решетки, проверку уровня ОЖ и герметичности соединений. Зимой перед сезоном рекомендуется продувать радиатор отопителя компрессором для удаления пыли, снижающей КПД. При замене патрубков использовать только термостойкие хомуты.

Расход топлива при различных нагрузках

Трактор Т-4А оснащен дизельным двигателем А-01МСИ мощностью 130 л.с., номинальный часовой расход топлива при полной нагрузке составляет 25-28 литров в час. Этот показатель является базовым для оценки эффективности работы агрегата в штатных условиях эксплуатации при выполнении основных сельхозработ.

Фактическое потребление горючего напрямую зависит от приложенной нагрузки: при холостом ходе расход снижается до 3-5 л/ч, тогда как при пиковых нагрузках (например, вспашка тяжелых почв) может достигать 30-33 л/ч. Ключевыми факторами влияния также являются состояние топливной аппаратуры, качество ДТ и мастерство оператора.

Детализация по режимам работы

Режим эксплуатации	Нагрузка	Расход (л/ч)
Холостой ход	0%	3-5
Транспортировка грузов	40-50%	12-16
Культивация/боронование	60-75%	18-22
Вспашка средней сложности	85-95%	23-26
Работа с тяжелыми грунтами	100-110%	28-33

Критичные факторы увеличения расхода:

• Износ форсунок или ТНВД (превышение нормы на 15-25%)
• Использование некачественного дизтоплива
• Перетяг гусеничных цепей
• Работа с изношенными фрезами/ножами

Для оптимизации потребления рекомендуется контролировать давление впрыска (12.8±0.4 МПа), своевременно менять воздушные фильтры и прогревать двигатель перед нагрузкой. При правильной эксплуатации удельный расход сохраняется в пределах 175-185 г/л.с.·ч.

Обкатка нового трактора: основные правила

Обкатка трактора Т-4А – обязательный этап эксплуатации, обеспечивающий приработку трущихся деталей двигателя, трансмиссии и ходовой части. Правильно проведённый процесс снижает риски преждевременного износа, повышает надёжность и продлевает ресурс машины.

Пренебрежение обкаткой или нарушение её регламента приводит к ускоренной выработке вкладышей коленвала, цилиндропоршневой группы, шестерён КПП, увеличивает вероятность задиров и снижает общую производительность трактора в дальнейшем.

Порядок и ключевые требования

Общая продолжительность: 60-70 моточасов (согласно инструкции завода-изготовителя).

Основные этапы:

1. Пуск и прогрев: Заводите двигатель на холостых оборотах (500-600 об/мин), прогревайте до рабочей температуры (80-90°C) перед началом движения.
2. Начальный период (первые 10-15 часов):
   • Работайте без навесного оборудования или с минимальной нагрузкой (легкий отвал).
   • Избегайте длительной работы на одном режиме – меняйте передачи и обороты двигателя плавно.
   • Максимальная нагрузка на двигатель – не более 50% от номинальной мощности.
   • Контролируйте температуру ОЖ и давление масла.
3. Основной период (до 50-55 часов):
   • Постепенно увеличивайте нагрузку, доводя её до 70-75% к концу этапа.
   • Начинайте использовать навесное оборудование (плуг, культиватор), но без перегрузок.
   • Исключайте работу на максимальных оборотах и "буксование" гусениц.
4. Завершающий период (последние 5-10 часов):
   • Допускаются кратковременные нагрузки до 85-90% от номинала.
   • Тщательно проверяйте все системы на отсутствие течей, перегревов, посторонних шумов.

Обязательные действия ПОСЛЕ обкатки:

1. Полная замена моторного масла и масляного фильтра.
2. Замена масла в трансмиссии (КПП, задний мост) и ведущих мостах (при наличии).
3. Замена масла в гидравлической системе (бак и фильтры).
4. Проверка и регулировка натяжения гусениц, смазка шарниров.
5. Затяжка резьбовых соединений (головка блока, коллекторы, крепления агрегатов).

Параметр	Норма при обкатке	Контроль
Давление масла в двигателе (прогретый)	0.25-0.35 МПа	По штатному манометру
Температура охлаждающей жидкости	75-95°C	Не допускать перегрева (>100°C)
Нагрев подшипников ступиц, бортовых передач	Допустимо умеренное тепло	Ручная проверка (осторожно!)

Частота замены масла в дизельном двигателе трактора Т-4А

Базовая периодичность замены масла в двигателе А-01М трактора Т-4А составляет 240 моточасов или ежегодно (в зависимости от того, что наступает раньше). Эта норма установлена для стандартных условий эксплуатации и использования минеральных масел. Одновременно с каждой заменой масла обязательна замена масляного фильтра.

Интервал может корректироваться в зависимости от факторов нагрузки: при работе в экстремальных условиях (высокая запылённость, длительные перегрузки, температурные перепады) частоту замены сокращают до 120–150 моточасов. Применение современных синтетических или полусинтетических масел высокого класса (например, SAE 15W-40, 10W-40) допускает увеличение интервала до 300 моточаров, но только при отсутствии признаков загрязнения или разжижения смазки.

Факторы, влияющие на периодичность замены

• Тип масла: минеральное требует замены чаще синтетики
• Режим эксплуатации:
  • Буксировка тяжёлых грузов → сокращение интервала на 25-40%
  • Работа на холостом ходу свыше 30% времени → сокращение на 20%
• Состояние воздушного фильтра: загрязнение фильтра ускоряет старение масла

Условия работы	Рекомендуемый интервал (моточасов)
Стандартные (сельхозработы)	240
Высокая запылённость (лесозаготовки, карьеры)	120-150
Использование синтетического масла	до 300*

*Требует регулярного контроля уровня и состояния масла щупом

ТО системы охлаждения: промывка радиатора

Загрязнение радиатора трактора Т-4А снижает эффективность теплообмена. Налипание пыли, пуха, масляных отложений и накипи на сотах ухудшает охлаждение двигателя, провоцируя перегрев даже при исправном термостате и помпе.

Регулярная промывка радиатора предотвращает закипание антифриза, уменьшает нагрузку на водяной насос и защищает двигатель от критических температурных деформаций. Процедура проводится минимум раз в год или при видимом засорении сот.

Процедура промывки радиатора

Подготовка:

1. Остановить двигатель и дать остыть до 40-50°C.
2. Слить охлаждающую жидкость через сливные краники блока цилиндров и радиатора в чистую емкость для утилизации.
3. Демонтировать радиатор:
   • Отсоединить верхний и нижний патрубки.
   • Отключить трубки отвода паров из расширительного бачка.
   • Снять кожух вентилятора (при необходимости).
   • Открутить крепежные болты.

Промывка:

1. Механическая очистка: продуть соты сжатым воздухом (давление до 3 атм) или аккуратно промыть струей воды под углом, избегая деформации пластин. Удалить крупный мусор щеткой с мягким ворсом.
2. Химическая очистка:
   • Заполнить радиатор спецраствором для удаления накипи (например, "Hi-Gear" или "Lavr") согласно инструкции производителя.
   • Выдержать указанное время (обычно 30-60 мин), затем тщательно промыть проточной водой до исчезновения следов реагента.
3. Проверить герметичность: создать давление 0.8-1 атм в верхнем патрубке, погрузив радиатор в воду – отсутствие пузырей подтверждает целостность.

Сборка и заправка:

1. Установить радиатор на место, подключить патрубки и трубки.
2. Залить свежий антифриз марки Тосол-А40М или аналог через горловину расширительного бачка.
3. Запустить двигатель на 5-10 минут, устранить воздушные пробки (прогазовка на 1500 об/мин). Дозаправить систему до уровня.

Тип загрязнения	Рекомендуемое средство
Пыль, грязь, масло	Органические растворители
Накипь	Кислотные составы (лимонная, ортофосфорная кислота)
Экспресс-очистка без демонтажа	Щелочные промывочные жидкости для системы охлаждения

Регулировка клапанов двигателя А-01М

Регулировка зазоров клапанов двигателя А-01М трактора Т-4А выполняется на холодном силовом агрегате (+15...+20°C) при полностью закрытых клапанах. Требуемый тепловой зазор для впускных клапанов составляет 0.30 мм, для выпускных – 0.35 мм. Контроль осуществляется набором плоских щупов между коромыслом и торцом клапана.

Процедуру проводят в последовательности работы цилиндров (1-3-4-2) после установки поршня первого цилиндра в ВМТ такта сжатия. Коленвал проворачивают по часовой стрелке за болт крепления шкива, контролируя метки на маховике через смотровое окно картера сцепления.

Порядок регулировки

1. Снимите клапанные крышки и убедитесь в чистоте толкателей
2. Выставьте 1-й цилиндр в ВМТ (метка "0" на маховике совпадает с риской на картере)
3. Отрегулируйте зазоры для клапанов 1-го цилиндра:
   • Ослабьте контргайку регулировочного винта коромысла
   • Вставьте щуп требуемой толщины между клапаном и коромыслом
   • Затяните винт до легкого прижима щупа
   • Зафиксируйте винт контргайкой с моментом 35-40 Н·м
4. Проверните коленвал на 180° и отрегулируйте клапаны 3-го цилиндра
5. Повторите операцию для 4-го (через 180°) и 2-го цилиндров (ещё через 180°)

После регулировки всех клапанов обязательно прокрутите двигатель стартером на 2-3 оборота и повторно проверьте зазоры. Нарушение тепловых зазоров приводит к снижению мощности, перегреву двигателя и ускоренному износу ГРМ.

Параметр	Впускной клапан	Выпускной клапан
Номинальный зазор	0,30 мм	0,35 мм
Допустимое отклонение	±0,05 мм	±0,05 мм
Ресурс до повторной проверки	480 моточасов

Настройка форсунок топливной аппаратуры

Точная регулировка форсунок напрямую влияет на мощность двигателя, расход топлива и содержание вредных веществ в выхлопных газах. Неправильная настройка приводит к неполному сгоранию смеси, закоксовыванию распылителей, повышенной дымности и снижению общего ресурса силового агрегата трактора Т-4А.

Работу выполняют на снятой топливной аппаратуре с использованием специального оборудования: стенда для проверки форсунок, эталонных распылителей и калиброванных мастер-ключей. Предварительно узел очищают от загрязнений и визуально проверяют детали на отсутствие механических повреждений.

Параметры настройки форсунок Т-4А

Ключевые характеристики для регулировки:

• Давление начала впрыска: 175±5 кгс/см² (17,2±0,5 МПа)
• Качество распыла: топливо подаётся "туманом" без капель и струй
• Герметичность запорной иглы: падение давления не более 20 кгс/см² за 15 секунд
• Полнота впрыска: отсутствие подтеканий после отсечки

Последовательность регулировки:

1. Закрепить форсунку на стенде и подключить топливопровод высокого давления
2. Короткими качками рычага создать давление, зафиксировать момент начала впрыска
3. Корректировать давление подтягиванием регулировочного винта (повышает) или ослаблением (снижает)
4. Проверить герметичность при 10% ниже давления впрыска
5. Оценить форму факела распыла на 10 последовательных впрысках

Неисправность	Признак	Решение
Заниженное давление	Ранний впрыск, чёрный дым	Замена пружины, регулировка
Зависание иглы	Подтекание, неравномерный факел	Чистка распылителя, притирка
Износ распылителя	Каплеобразование, снижение мощности	Замена распылителя

После сборки обязательна проверка на работающем двигателе: отсутствие стуков в цилиндрах, равномерная работа на всех режимах. При замене распылителей требуется парная установка в форсунки одного цилиндра для балансировки подачи топлива.

Обслуживание воздушного фильтра циклонного типа

Регулярное обслуживание циклонного воздушного фильтра Т-4А критически важно для защиты двигателя от абразивного износа. Пыльная среда эксплуатации трактора требует строгого соблюдения регламента очистки и замены элементов. Пренебрежение процедурами ведет к падению мощности и сокращению ресурса ДВС.

Конструкция фильтра включает наружный циклонный уловитель грубой очистки и сменный картонный фильтрующий элемент тонкой очистки. Циклон отделяет до 90% крупных частиц за счет центробежной силы, снижая нагрузку на основной фильтр. Система оборудована индикатором засорения для контроля состояния.

Порядок обслуживания

Этапы ежесменной очистки (после 8-10 часов работы):

1. Отсоедините крышку корпуса фильтра, ослабив зажимную гайку.
2. Извлеките циклонный блок и фильтрующий элемент из корпуса.
3. Циклонную часть продуйте сжатым воздухом (< 5 атм) в направлении, обратном штатному потоку. Удалите грязь из пылесборника.
4. Картонный элемент аккуратно протрите чистой ветошью снаружи. Внутреннюю полость корпуса очистите сухой тканью.

Замена фильтрующего элемента (каждые 180-200 моточасов):

• Установите новый картонный элемент (оригинал: Т4А.1117010-1)
• Проверьте целостность уплотнительных прокладок на крышке и корпусе
• Не допускайте контакта фильтра с маслом или топливом

Параметр	Значение
Сопротивление чистого фильтра	≤ 25 мм вод.ст.
Предельное сопротивление	120 мм вод.ст.
Интервал замены элемента	200 моточасов
Объем пылесборника	0.4 л

После сборки убедитесь в герметичности соединений. При срабатывании индикатора засора (красный флажок) немедленно остановите двигатель для чистки или замены фильтра. Использование неоригинальных элементов снижает эффективность очистки на 40-60%.

Замена масла в коробке передач Т-4А

Периодичность замены масла в КПП трактора Т-4А составляет каждые 960 моточасов или раз в сезон при интенсивной эксплуатации. Объем системы – 20 литров, для работы требуется подготовить чистую тару для слива отработанной смазки и ветошь.

Обязательно прогрейте коробку перед сливом (10-15 минут работы на холостых оборотах), чтобы масло стало менее вязким и полностью стекло. Заглушите двигатель, установите трактор на ровную площадку с твердым покрытием и зафиксируйте противооткатными башмаками.

Инструменты и материалы

• Ключи рожковые (на 17, 19)
• Воронка с мелким фильтром
• Ёмкость для отработки (минимум 25 л)
• Масло моторное летнее/зимнее (М-10Г²к, ТМ-5-18рк) – 20 л
• Прокладка сливной пробки (медь или паронит)
• Щетка по металлу

Пошаговая инструкция

1. Слейте отработанное масло:
   • Отверните сливную пробку (нижняя часть картера КПП) ключом на 19.
   • Подставьте тару, дождитесь полного стекания (15-20 минут).
   • Очистите магнит пробки от металлической стружки щеткой.
2. Промойте систему (при необходимости):
   • Заверните сливную пробку с новой прокладкой.
   • Залейте 10 л дизельного топлива через заливное отверстие (ключ на 17).
   • Заведите двигатель, 3-4 раза переключите передачи вперед/назад.
   • Слейте промывочную жидкость, повторите процедуру при сильном загрязнении.
3. Залейте свежее масло:
   • Установите чистую сливную пробку с усилием 80-100 Н·м.
   • Через заливной патрубок воронкой залейте 20 л масла до нижней кромки контрольного отверстия.
   • Запустите двигатель, проверните вал КПП 2-3 минуты.
   • Долейте масло при необходимости, заверните заливную пробку.

Рекомендуемые масла

Сезон	Марка масла	Класс вязкости
Лето	М-10Г2к	SAE 30
Зима	ТМ-5-18рк	SAE 10W
Универсальное	ТАД-17И	SAE 15W-40

Важно: Не используйте масла с присадками для двигателя – они вызывают коррозию синхронизаторов. Контролируйте отсутствие подтеков на стыке картера первые 2 часа работы. При появлении металлической крошки в отработке – проведите диагностику КПП.

Ремонт механизма поворота с ленточными тормозами

Перед началом работ трактор устанавливают на ровную площадку, снимают топливный бак и демонтируют крышки бортовых фрикционов. Обязательно сливают масло из картера заднего моста. Проверяют состояние тормозных лент, барабанов, тяг привода и шлицевых соединений валов.

Ключевые признаки износа: пробуксовка при повороте, утечки масла в зоне тормозов, заедание педалей или рычагов управления. Требуется тщательная очистка деталей от грязи и масляных отложений керосином перед дефектовкой.

Порядок разборки и замены компонентов

1. Демонтаж ленточных тормозов:
   • Отсоединить регулировочные тяги и снять стопорные пальцы
   • Ослабить стяжные пружины специальным съемником
   • Извлечь тормозные ленты через технологические окна
2. Дефектовка деталей:
   • Замерить толщину фрикционных накладок – замена при износе до 1.5 мм
   • Проверить биение барабана (допуск – не более 0.2 мм)
   • Осмотреть шлицы приводных валов на наличие задиров
3. Регулировка после сборки:
   • Выставить свободный ход педали 40-60 мм
   • Отрегулировать ход штока сервопоршня
   • Проверить одновременность срабатывания тормозов

Важно: новые тормозные ленты перед установкой необходимо «приработать» – выполнить 10-15 плавных торможений без нагрузки. Утечки через сальники устраняют заменой манжет с предварительной полировкой валов.

Диагностика неисправностей главного фрикциона

Пробуксовка фрикциона при нагрузке определяется по снижению тягового усилия трактора, характерному запаху гари и повышению оборотов двигателя без увеличения скорости движения. Проверка осуществляется при движении под нагрузкой: если при полном включении фрикциона и нажатой педали "газа" происходит задержка разгона или рывки – элемент не передаёт крутящий момент полностью.

Неполное выключение фрикциона диагностируется по затруднённому переключению передач (характерному хрусту шестерён) при работающем двигателе и самопроизвольному движению трактора при отпущенной педали сцепления. Дополнительный признак – резкий старт без плавного трогания.

Основные методы проверки

• Тест на свободный ход педали: нормальный зазор 30-40 мм до начала подтягивания тросов управления. Уменьшение хода указывает на износ дисков.
• Контроль уровня масла: падение ниже метки «min» в картере сцепления вызывает масляное загрязнение накладок и пробуксовку.
• Визуальный осмотр через смотровое окно: следы масла на кожухе, металлическая стружка или осколки пружин на поддоне сигнализируют о разрушении деталей.

Симптом	Вероятная причина	Проверочное действие
Шум при выключении	Деформация нажимного диска, поломка демпферных пружин	Диагностика на стенде при разобранном узле
Жёсткий ход педали	Залипание рычагов выключения, коробление стальных дисков	Измерение усилия на педали (норма: 20-25 кгс)

Важно! Перед разборкой исключите неисправности в приводе: проверьте регулировку тяг, износ вилки выключения и работоспособность гидроусилителя (при наличии). Замерьте полный ход муфты выключения – минимальное значение 4 мм.

Восстановление подшипников ходовой тележки

Износ подшипников ходовой тележки Т-4А приводит к люфтам, перекосу кареток и ускоренному разрушению соседних узлов. Своевременное восстановление предотвращает деформацию осей, снижает вибрации и продлевает ресурс гусеничной цепи. Игнорирование проблемы вызывает заклинивание катков и критический износ посадочных мест редуктора.

Процесс требует демонтажа тележки с последующей разборкой опорных узлов. Перед восстановлением проводится дефектовка: замер биения валов, оценка состояния сепараторов и тел качения. Основные методы ремонта включают механическую обработку посадочных поверхностей и подбор ремонтных втулок для компенсации износа.

Технология восстановления

1. Демонтаж:
   • Снятие гусеницы и откручивание ступиц
   • Выпрессовка осей гидравлическим съемником
   • Извлечение подшипниковых узлов съемником типа "паук"
2. Дефектовка:

   Параметр	Норма	Критичный износ
   Зазор в подшипнике	0,05-0,08 мм	>0,15 мм
   Биение оси	0,03 мм	>0,1 мм
   Выработка посадочного гнезда	-	>0,3 мм

3. Восстановительные операции:
   • Наплавка шеек осей с последующим шлифованием под ремонтный размер
   • Расточка корпусов под установку бронзовых втулок
   • Замена сепараторов при деформации свыше 0,4 мм
4. Сборка:
   • Нагрев корпусов до 120°C для посадки подшипников
   • Заполнение полости смазкой Литол-24
   • Контроль осевого люфта (макс. 0,5 мм)

Ремонт ведущих звездочек гусеничного движителя трактора Т-4А

Основной проблемой ведущих звездочек является износ зубьев и посадочных мест под подшипники из-за высоких ударных нагрузок и абразивного воздействия грунта. Критический износ определяется замером высоты зубьев штангенциркулем: допустимое значение – не менее 42 мм от впадины до вершины. При превышении нормы износа или наличии трещин венцы подлежат замене.

Дополнительно проверяют состояние ступицы и шпоночных пазов вала – выработка более 0,5 мм требует восстановления наплавкой с последующей механической обработкой. Обязательно контролируют биение посадочных поверхностей (допуск – до 0,08 мм) и параллельность торцов ступицы (допуск – 0,05 мм).

Технология замены венцов

1. Демонтировать гусеничную цепь, снять звездочки с трактора
2. Выпрессовать старые венцы с помощью гидравлического пресса (усилие 15-20 т)
3. Очистить ступицу от загрязнений, проверить геометрию посадочного места
4. Нагреть новый венец до 200-220°С индукционным нагревателем
5. Немедленно запрессовать венец на ступицу до упора
6. Проверить отсутствие зазоров в зоне посадки после остывания

Важно! Запрещается монтаж холодных венцов ударными методами – это вызывает деформацию и нарушает соосность. Для продления ресурса отремонтированных звездочек обязательна установка новых подшипников и тщательная регулировка натяжения гусеницы.

Параметр	Норматив	Критическое значение
Диаметр посадочного места под подшипник	140+0,04 мм	140,5 мм
Радиальный зазор в подшипнике	0,05-0,12 мм	0,3 мм
Осевое биение зубчатого венца	0,3 мм	0,8 мм

При восстановлении наплавкой используйте электроды УОНИ-13/55 или проволоку Св-08Г2С с последующей закалкой ТВЧ. Обработку зубьев ведите на зубофрезерном станке по шаблону оригинального профиля. Соблюдение этих требований обеспечивает ресурс отремонтированных звездочек не менее 80% от новых деталей.

Регулировка натяжения гусеничных цепей

Правильное натяжение гусениц трактора Т-4А критически влияет на ресурс ходовой части и общую управляемость. Оптимальное усилие снижает износ пальцев, звеньев цепи, опорных катков и ведущих звездочек, предотвращая преждевременный выход узлов из строя.

Недостаточное натяжение провоцирует соскакивание гусениц с катков при поворотах или на неровностях, а чрезмерное увеличивает сопротивление движению и нагрузку на подшипники. Контроль осуществляется еженедельно или после 50 моточасов работы.

Порядок выполнения регулировки

1. Установите трактор на ровную площадку, заглушите двигатель и зафиксируйте противооткатными упорами.
2. Очистите зону натяжного механизма от грязи. Ослабьте контргайки на обоих болтах регулировочного устройства (расположены по бокам направляющего колеса).
3. Равномерно вращайте регулировочные болты синхронно с двух сторон:
   • Затяжка (по часовой стрелке) – увеличивает натяжение
   • Отпускание (против часовой стрелки) – уменьшает натяжение
4. Проверьте прогиб верхней ветви гусеницы: приложите линейку между опорными катками. Норма прогиба – 30-50 мм. Измерение выполняйте в средней точке ветви под собственным весом машины.
5. Затяните контргайки регулировочных болтов после достижения требуемого значения, избегая смещения положения направляющего колеса.

Параметр	Нормальное значение	Последствия отклонений
Прогиб гусеницы	30-50 мм	Сход цепи / перегруз подшипников
Частота контроля	50 моточасов	Ускоренный износ пальцев цепи

При работе в условиях глубокой грязи или снега допускается временное ослабление натяжения на 10-15 мм для самоочистки гусениц, но после выезда на твердый грунт обязательно восстановите стандартный прогиб. Используйте только штатные ключи из комплекта ЗИП трактора для предотвращения срыва граней болтов.

Поиск утечек в гидравлической системе

Обнаружение утечек в гидравлике Т-4А критично для предотвращения потери давления, снижения КПД системы и выхода из строя насоса или цилиндров. Наиболее уязвимыми точками являются соединения шлангов, уплотнения штоков гидроцилиндров, сальники распределителя и места крепления трубопроводов.

Перед диагностикой очистите узлы от грязи ветошью и растворителем, затем запустите двигатель на 1500 об/мин для создания рабочего давления в 16 МПа. Визуально обследуйте контуры на предмет струек жидкости или масляных потёков, особое внимание уделяя участкам под кабиной и возле заднего навесного устройства.

Методы локализации дефектов

• Картонная пластина – поднесите к подозрительным стыкам при работающем двигателе: масляные брызги оставят чёткие следы
• Мыльный раствор – нанесите кистью на фитинги и резьбовые соединения: пузырение укажет на микропротечки
• Контроль уровня масла – замеряйте щупом в бачке каждые 30 минут работы под нагрузкой (норма расхода – не более 0,1 л/час)

Тип дефекта	Признаки	Способ устранения
Износ манжет цилиндра	Масло на штоке, подтёки под пыльником	Замена уплотнений без снятия узла
Трещина шланга	Резкое падение давления, фонтанчик жидкости	Обрезка повреждённого участка или замена линии
Деформация фланца	Капельное просачивание по периметру соединения	Протяжка болтов, замена прокладки

При отсутствии видимых повреждений используйте метод последовательного отключения: перекройте секции распределителя заглушками, наблюдая за стабилизацией давления. Проверьте герметичность гидробака – трещины в сварных швах проявляются масляными пятнами на раме. Для труднодоступных мест применяйте зеркало на телескопической ручке.

1. Сбросьте давление в системе, опустив навеску
2. Демонтируйте защитные кожухи с гидролиний
3. Обработайте соединения аэрозольным индикатором течей (меняет цвет при контакте с маслом)
4. Проверьте момент затяжки хомутов (18-22 Н∙м)

Ремонт насоса НШ гидросистемы трактора Т-4А

Демонтаж насоса НШ начинают с отсоединения гидромагистралей и слива рабочей жидкости. Крепежные болты выкручивают, после чего узел аккуратно извлекают из посадочного места. Перед разборкой корпус тщательно очищают от загрязнений, исключая попадание абразива во внутренние полости.

Разборку выполняют на чистой поверхности, фиксируя взаимное расположение деталей. Основные компоненты для диагностики: ведущий и ведомый роторы, распределительный диск, уплотнительные кольца, вал привода и подшипники. Проверяют состояние рабочих поверхностей на отсутствие задиров, сколов и критического износа.

Ключевые этапы ремонта

1. Дефектовка компонентов:
   • Измерение зазоров между зубьями шестерён и корпусом (допуск не более 0.1 мм)
   • Контроль плоскостности распределительного диска
   • Проверка целостности сальников и уплотнительных колец
2. Замена изношенных элементов:
   • Обязательной замене подлежат все резиновые уплотнения
   • Шестерни с выработкой свыше 0.2 мм утилизируются
   • Деформированные пружины толкателей демпфирующего клапана
3. Сборка и регулировка:
   • Смазка деталей чистым гидравлическим маслом перед установкой
   • Последовательная затяжка крепежа с моментом 7-9 Н·м
   • Проверка легкости вращения вала рукой

Тип неисправности	Признаки	Способ устранения
Износ шестерён	Падение давления, шум при работе	Замена роторной пары
Повреждение уплотнений	Течь масла на корпусе	Установка ремкомплекта
Зависание клапана	Рывки гидропривода	Чистка каналов, замена пружин

После установки насоса на трактор гидросистему заполняют маслом марки МГЕ-46В. Обязательна последующая прокачка: запуск двигателя на холостых оборотах с последовательным перемещением всех гидроцилиндров до устранения воздуха. Контроль рабочего давления (12-14 МПа) выполняют манометром через тестовый штуцер.

При отсутствии специализированного инструмента категорически не рекомендуется разбирать плунжерные пары. Нарушение угла заточки кромок шестерён приводит к необратимой потере производительности. Для восстановления прецизионных пар требуется оборудование СТО.

Проверка давления в гидроцилиндрах навески

Контроль рабочего давления в гидроцилиндрах навесной системы трактора Т-4А – критически важная процедура для диагностики неисправностей гидравлики. Недостаточное давление приводит к просадке или самопроизвольному опусканию навесного оборудования, а избыточное – к повреждению уплотнений и утечке масла.

Для выполнения замеров потребуется манометр с диапазоном измерения до 20 МПа (200 кгс/см²), переходник для врезки в гидролинию и набор ключей. Все работы проводятся на прогретой гидросистеме при работающем двигателе на номинальных оборотах, соблюдая меры предосторожности против разбрызгивания горячего масла.

Последовательность операций

1. Подготовка: Очистите места подключения манометра на напорной магистрали гидрораспределителя. Установите переходник в разрыв линии подачи масла к проверяемому цилиндру.
2. Подключение оборудования: Присоедините манометр к переходнику. Убедитесь в герметичности соединений во избежание утечек.
3. Замер давления: Переведите рычаг распределителя в положение подъёма навески и зафиксируйте его. Дождитесь стабилизации показаний манометра при упоре штока цилиндра в крайнее положение.
4. Сравнение с нормой: Считайте значение давления. Номинальный параметр для Т-4А составляет 15-16 МПа (150-160 кгс/см²). Отклонение более чем на 10% требует регулировки предохранительного клапана.
5. Проверка под нагрузкой: Для точной диагностики выполните замер при подъёме груза, близкого к максимальной грузоподъёмности навески (1,5 т).

Типичная неисправность	Признаки при замере
Износ уплотнений цилиндра	Плавное падение давления после фиксации рычага
Загрязнение/износ предохранительного клапана	Давление ниже 14 МПа даже после регулировки
Задиры на зеркале штока	Рывки стрелки манометра при движении

После завершения измерений плавно снизьте давление в системе перед отключением манометра. Устраните обнаруженные отклонения регулировкой клапана или заменой дефектных узлов. Регулярная проверка (не реже 1 раза в сезон) предотвращает внезапные отказы и продлевает ресурс гидросистемы.

Устранение неполадок в электростартере Т-4А

Электростартер Т-4А обеспечивает запуск двигателя СМД-14А. Типичные неисправности включают полное отсутствие вращения, медленную прокрутку коленвала, щелчки реле без срабатывания или посторонние шумы. Для диагностики потребуется мультиметр, набор ключей и визуальный осмотр цепи.

Перед ремонтом обязательно отсоедините клеммы аккумулятора! Проверьте уровень заряда АКБ (не менее 12,5В), чистоту клемм и массового провода на двигателе. Убедитесь в отсутствии окислов на контактах тягового реле и втягивающей обмотки.

Диагностика и ремонт

Стартер не реагирует на ключ зажигания:

• Прозвоните цепь управления: клемма "50" на реле → замок зажигания → предохранители
• Проверьте напряжение на втягивающем проводе при включении зажигания (минимум 10В)
• Постучите по корпусу реле молотком – залипание контактов устраняется чисткой

Стартер щелкает, но не вращает двигатель:

1. Снимите и разберите тяговое реле
2. Зачистите силовые контакты медных болтов наждачной бумагой
3. Проверьте сопротивление обмоток мультиметром (норма: 0,3-0,5 Ом для втягивающей)

Медленное вращение:

• Тест АКБ под нагрузкой (падение напряжения ниже 9В при запуске – замена батареи)
• Проверьте контакт "плюса" на стартере: при нагреве провода во время работы – зачистите соединения
• Износ щеток (меняются при остаточной длине менее 8 мм)

Симптом	Вероятная причина	Метод устранения
Заклинивание якоря	Износ втулок	Замена втулок с запрессовкой
Скрежет при работе	Сколы зубьев бендикса	Замена приводной шестерни
Дым из стартера	Короткое замыкание	Перемотка обмоток или замена

Важно: После ремонта проверьте свободный ход бендикса (1-5 мм) и смажьте шестерню графитовой смазкой. При частых отказах диагностируйте генератор – низкое напряжение подзаряда сокращает ресурс стартера.

Замена изношенных щеток генератора

Износ щеток генератора трактора Т-4А приводит к падению напряжения в бортовой сети, нестабильной работе фар и приборов, а также трудностям с запуском двигателя. Своевременная замена предотвращает выход из строя якоря и подшипников генератора Г304 или его аналогов, устанавливаемых на данную модель.

Для работы потребуется новый комплект щеток (например, 1702.3709), набор гаечных ключей (на 10, 13 мм), крестообразная отвертка, ветошь и мелкая наждачная бумага. Обязательно отсоедините "массу" аккумулятора перед началом работ для исключения короткого замыкания.

Последовательность замены

1. Снимите защитную крышку генератора, открутив крепежные гайки ключом на 10 мм.
2. Извлеките изношенные щетки вместе с держателем, ослабив контактный болт на щеткодержателе.
3. Очистите коллектор от графитовой пыли ветошью. При наличии подгаров аккуратно зачистите контактные дорожки наждачной бумагой (не допуская задиров).
4. Установите новые щетки в держатель, убедившись в свободном перемещении пружин.
5. Зафиксируйте щеткодержатель штатным крепежом, плотно затяните контактный болт.
6. Соберите генератор в обратной последовательности.

После замены обязательно проверьте работоспособность: запустите двигатель и измерьте напряжение на клеммах аккумулятора при средних оборотах. Нормальные показатели – 13.8–14.5 В. Отклонение значений требует диагностики реле-регулятора или цепей генератора.

Параметр	Норма для щеток Г304
Длина новой щетки	16±0.5 мм
Минимально допустимая длина	6 мм
Усилие пружины	1.4–1.8 Н

При установке следите, чтобы медные выводы щеток не касались корпуса генератора. Регулярно контролируйте состояние узла – рекомендуемый интервал замены составляет 1500–2000 моточасов в зависимости от условий эксплуатации.

Фото двигателя А-01М в разрезе для ремонта

Фотографии двигателя А-01М в разрезе критически важны для понимания его внутреннего устройства при ремонте трактора Т-4А. Они наглядно демонстрируют взаимное расположение компонентов, скрытых под блоком цилиндров и ГБЦ, что невозможно оценить при визуальном осмотре целого агрегата.

Такие изображения позволяют идентифицировать типовые проблемные зоны: состояние гильз цилиндров, износ шеек коленвала, посадку поршневых колец, а также расположение масляных каналов и уплотнений. Это сокращает время диагностики и снижает риск ошибок при разборке.

Ключевые элементы на фото в разрезе

• Кривошипно-шатунный механизм: коленвал с противовесами, шатуны, поршни с кольцами.
• Система смазки: масляный насос, магистрали, фильтрующие элементы.
• Газораспределение: распределительный вал, толкатели, клапаны с пружинами.
• Охлаждение: рубашка вокруг цилиндров, каналы для тосола.

При анализе фото обратите внимание на зазоры в подшипниках скольжения, отложения нагара в камере сгорания и состояние постелей распредвала – эти признаки указывают на необходимость замены деталей. Сопоставьте видимые дефекты с техническими допусками из руководства по ремонту.

Элемент	Признаки износа на фото
Гильзы цилиндров	Задиры, эллипсность, ступенька в верхней части
Кольца поршней	Закоксовка канавок, поломка перемычек
Коренные подшипники	Выкрашивание баббита, неравномерный износ

Используйте фото как схему при сборке: сверяйте ориентацию деталей (например, метки на шестернях ГРМ), последовательность установки прокладок и правильность посадки вкладышей. Это исключит перекосы и задиры при первом запуске после ремонта.

Визуальное распознавание износа гусеничных траков

Регулярный осмотр гусеничных траков трактора Т-4А предотвращает внезапные поломки и снижает затраты на ремонт. Контроль состояния звеньев обязателен после 500-1000 моточасов или при работе в экстремальных условиях (каменистые почвы, переувлажнённый грунт).

Основные зоны износа – проушины, втулки, пальцы и грунтозацепы. Неравномерная выработка элементов указывает на некорректное натяжение гусеницы или перекос направляющих колес. Игнорирование дефектов приводит к соскакиванию гусеницы и повреждению ходовой части.

Критерии оценки износа

При визуальной диагностике ориентируйтесь на следующие признаки:

• Зазор в шарнирных соединениях – проверьте люфт между пальцем и втулкой. Критический показатель – превышение 4 мм.
• Деформация проушин – трещины, разрывы металла или изменение геометрии отверстий под пальцы.
• Состояние грунтозацепов – высота менее 70% от оригинала требует замены траков.

Элемент трака	Норма	Критический износ
Высота грунтозацепа	65-70 мм	<45 мм
Диаметр пальца	22±0.1 мм	<20.5 мм
Зазор в шарнире	1.5-2 мм	>4 мм

Дополнительные индикаторы: неравномерный износ беговых дорожек (указывает на перекосы), глубокие выработки на боковых поверхностях (контакт с камнями), коррозия в местах сварных швов. При обнаружении 3+ повреждённых траков в одной цепи необходима замена секции.

Фототипы восстановленных узлов трансмиссии

Фотофиксация восстановленных узлов трансмиссии Т-4А служит наглядным пособием для оценки качества ремонта и выявления типовых дефектов. Снимки демонстрируют геометрию деталей после шлифовки, состояние посадочных мест и соответствие техническим допускам.

Особое внимание уделяется критичным элементам: зубчатым венцам шестерён, шлицевым соединениям валов, поверхностям трения фрикционных накладок. Каждый этап реставрации сопровождается сравнительными фотографиями "до/после" обработки.

Типы визуализации восстановленных компонентов

• Главная передача: Контроль зацепления конических шестерён при помощи краски, состояние подшипниковых посадочных мест на картере
• Бортовые фрикционы: Рабочая поверхность дисков после замены накладок, степень выработки нажимных стаканов
• Коробка передач: Шлифовка валов под ремонтные размеры, фиксация установки стопорных колец синхронизаторов
• Конечные передачи: Качество притирки зубьев цилиндрических шестерён, герметичность лабиринтных уплотнений

Узел	Ключевые точки фотосъёмки	Типовые дефекты
Карданный вал	Люфт в шлицевом соединении, балансировочные метки	Выработка вилок, деформация вала
Муфты сцепления	Высота фрикционных накладок, ход отжимных рычагов	Задиры на поверхности маховика
Редукторы	Зазор в подшипниках, монтаж сальников	Питтинг на рабочих поверхностях

Обязательные ракурсы включают макросъёмку зон ремонтного вмешательства, общие виды узлов в сборе с контрольными метками, тестовые отпечатки на притирочной пасте после регулировки зацеплений. Особо документируются участки с применением наплавки или заменой втулок.

Наглядные схемы гидравлических соединений

Схемы гидравлических соединений Т-4А отображают взаимосвязь всех компонентов системы: гидронасоса, распределителя, гидроцилиндров, масляного бака и трубопроводов. Они необходимы для точного монтажа агрегатов после разборки, поиска утечек или замены поврежденных линий.

Четкая визуализация позволяет определить маршруты подачи рабочей жидкости под давлением, пути слива и дренажные магистрали. На схемах указываются условные обозначения фильтров, предохранительных клапанов и золотников, что критично при диагностике неисправностей гидропривода навесного оборудования.

Ключевые элементы схемы

• Гидронасос НШ-32 – маркируется пиктограммой с указанием направления потока
• Распределитель Р75-В3 – обозначается блоками с позициями "Подъем", "Нейтраль", "Опускание"
• Гидроцилиндры – изображаются условными прямоугольниками с подводящими штрихами
• Фильтры – отмечаются ромбовидными символами с линией фильтрации

Обозначение	Элемент	Назначение в схеме
сплошная линия	Напорная магистраль	Подача масла от насоса
пунктирная линия	Сливная магистраль	Отвод жидкости в бак
треугольник	Предохранительный клапан	Защита от превышения давления

При ремонте обязательно сверяйтесь со схемой перед разборкой соединений – перепутанные линии вызывают отказ гидросистемы. Особое внимание уделяйте правильности подключения дренажных каналов распределителя к баку, их загрязнение ведет к заклиниванию золотников.
