Трапеция дворников Лада Калина - подбор, установка, регулировка

Статья обновлена: 18.08.2025

Исправная работа трапеции стеклоочистителя – критически важный фактор безопасности вождения Лада Калина.

Статья детально рассматривает выбор качественных комплектующих, замену изношенного узла и точную настройку углов положения щёток после ремонта.

Типичные признаки неисправности механизма

При эксплуатации трапеции стеклоочистителя на Ладе Калина характерные симптомы неисправностей проявляются достаточно явно. Первые признаки обычно связаны с изменением характера движения щеток по лобовому стеклу.

Игнорирование этих сигналов приводит к прогрессированию поломки и возможному заклиниванию механизма. Своевременное выявление симптомов позволяет избежать замены всего узла, ограничившись ремонтом отдельных компонентов.

Рывки или подёргивания щёток во время работы при сохранении нормальной скорости мотора
Несинхронное движение щёток – одна из них опережает или отстаёт от другой
Увеличенный люфт щёток при ручном покачивании (более 10-15 мм у концов)
Скрежет или стук из-под капота при включённых дворниках
Затруднённый ход в определённых зонах стекла, особенно при смене направления
Невозврат в парковочное положение после выключения
Заедание механизма в крайних положениях с характерным гудением мотора
Вибрация рычагов, передающаяся на корпус автомобиля

Диагностика люфтов в креплениях рычагов стеклоочистителя Лада Калина

Люфты в креплениях рычагов стеклоочистителя приводят к некорректной работе щеток (неполный обзор зоны, подпрыгивание, неравномерное прилегание, стук) и ускоренному износу механизма. Основные точки проверки на люфт: место соединения тяги привода с первым рычагом (шарнирное соединение), ось крепления первого рычага к валу мотор-редуктора (основная ось), место соединения первого и второго рычагов (палец-втулка), а также сама ось второго рычага.

Начинают диагностику с визуального осмотра всех перечисленных узлов на предмет видимых повреждений (трещины рычагов, деформация, следы коррозии). Далее необходимо вручную, при выключенном зажигании, покачать рычаги в вертикальной и горизонтальной плоскостях, обращая внимание на наличие свободного хода или стука в указанных точках соединений. Особое внимание уделяют проверке затяжки гайки крепления основного рычага к валу мотор-редуктора.

Методы выявления и оценки люфта

Более точная диагностика требует помощника и/или инструментальной проверки:

Покачивание щеток: Включите стеклоочистители. Помощник со стороны капота наблюдает за движением рычагов и щеток в разных точках траектории. Наличие заметного "биения" рычагов относительно их осей вращения или стука указывает на люфт.
Проверка с нагрузкой: При выключенном двигателе и зажигании попытайтесь вручную перемещать щетки вверх-вниз с небольшим усилием (имитируя сопротивление стекла). Чрезмерный свободный ход рычагов до начала реального движения узла в месте соединения – явный признак износа.
Контроль момента затяжки: Ключевым является проверка момента затяжки гайки крепления основного рычага к валу мотор-редуктора. Используйте динамометрический ключ! Номинальный момент для Калины обычно составляет 25-30 Н·м. Если гайка легко проворачивается при попытке дотяжки до этого момента – резьба или посадочное место изношены.

Тип люфта	Локализация	Характерный признак
Осевой	Основная ось (вал мотор-редуктора)	Вертикальное биение рычага вверх-вниз относительно плоскости стекла, стук при смене направления движения.
Радиальный	Шарнирные соединения тяги с рычагами, соединение рычагов между собой	Горизонтальное качание рычага/тяги, "разболтанность" соединения, видимый зазор при покачивании вручную.
Комбинированный	Изношенная втулка оси второго рычага	Щетка "гуляет" на оси, плохо прилегает к стеклу по всей длине, особенно в конце хода.

Обнаруженный значительный люфт в любом из узлов крепления рычагов требует устранения – замены изношенных деталей (пальцев, втулок, шайб, осей) или всего рычага/тяги в сборе. Попытки устранить люфт только подтяжкой гайки основной оси часто неэффективны (если изношена втулка или шлицы) и могут привести к повреждению вала мотор-редуктора или срыву резьбы. Своевременная диагностика и устранение люфтов предотвратит ухудшение качества очистки стекла и выход из строя дорогостоящего мотор-редуктора.

Проверка состояния электродвигателя привода стеклоочистителя

Убедитесь в наличии напряжения на клеммах двигателя при включенном зажигании и активированном режиме дворников. Используйте мультиметр для замера напряжения на разъеме питания: при рабочем положении переключателя должно быть +12В на соответствующем проводе. Отсутствие напряжения указывает на проблемы в цепи (предохранитель F4 (15А), реле К3, переключатель или проводка).

Подайте напряжение напрямую от АКБ на контакты электродвигателя, минуя штатную проводку. Снимите разъем с мотора и подключите "+" АКБ к центральному контакту (красный провод), а "-" поочередно к боковым клеммам (серый/черный). Исправный двигатель должен запустить вращение вала в двух скоростных режимах при переключении полярности.

Диагностика механической части

При подаче прямого напряжения вращение отсутствует – проверьте:

Коррозию или окисление контактов в разъеме и на клеммах двигателя
Механическое заклинивание редуктора: попробуйте провернуть вал вручную (предварительно отсоединив тяги дворников)
Износ щеток: характерный признак – искрение или неравномерная работа
Засорение дренажных отверстий корпуса, приводящее к попаданию воды

Симптом	Вероятная причина
Двигатель гудит, но вал не вращается	Заклинивание редуктора, срезанные зубья шестерни
Прерывистая работа, самопроизвольное отключение	Подгорание контактов, критический износ щеток
Отсутствие реакции на команды + нет звука работы	Обрыв обмоток, отсутствие питания, неисправность термопредохранителя

Важно: после демонтажа двигателя выполните очистку посадочного места от грязи и обработку контактов токопроводящей смазкой. Проверьте герметичность резинового уплотнителя корпуса – влага внутри вызывает коррозию и короткое замыкание.

Дефекты шестерни редуктора: как выявить

Износ или повреждение шестерни редуктора трапеции стеклоочистителя напрямую влияет на стабильность работы дворников. Характерные признаки включают необычные звуки, рывки щеток или их полную неподвижность. Игнорирование этих симптомов приводит к заклиниванию механизма и выходу из строя электродвигателя.

Основные дефекты возникают на ведущей (пластиковой) или ведомой (металлической) шестернях. Пластиковая страдает от сколов зубьев и истирания, металлическая – от механических повреждений или коррозии. Для точной диагностики требуется демонтаж и разборка редуктора.

Методы выявления дефектов

Визуальный осмотр зубьев:
- Сколы, трещины или глубокие царапины на поверхности.
- Деформация или "слизывание" профиля зубьев (особенно у пластиковой шестерни).
- Задиры или ржавчина на металлической шестерне.
Проверка люфта и зацепления:
- Осевой и радиальный люфт вала шестерни при ручном покачивании.
- Зазор в зацеплении пар шестерен (проверяется покачиванием ведомой шестерни).
- Заклинивание или неравномерность хода при прокручивании вручную.
Анализ работы под нагрузкой:
- Характерный треск, скрежет или неравномерный гул при включении дворников.
- Проскальзывание шестерен (определяется по движению вала при заблокированных щетках).

Дефект	Последствия для работы	Способ подтверждения
Износ пластиковой шестерни	Рывки щеток, пропуск позиций, остановка в случайном положении	Осмотр зубьев на конусность или отсутствие фрагментов
Сколы/трещины зубьев	Заклинивание трапеции, громкий хруст при включении	Визуальный осмотр, проверка вращения вручную
Коррозия металлической шестерни	Заедание, снижение скорости движения щеток	Выявление ржавчины или шероховатости на поверхности
Увеличенный люфт вала	Вибрация, биение щеток по стеклу	Покачивание вала отверткой после снятия редуктора

Важно: При обнаружении дефектов на одной шестерне обязательно проверьте состояние парной. Изношенная пластиковая шестерня часто повреждает металлическую, и наоборот. Замену выполняйте только комплектом.

Окисление контактов: последствия для работы

Окисление контактных групп в трапеции стеклоочистителя Лада Калина возникает из-за попадания влаги, дорожных реагентов и естественного старения проводников. Процесс ускоряется при повреждении защитных чехлов или коррозии металлических элементов корпуса.

Образование оксидной пленки увеличивает сопротивление в цепи, нарушая стабильность передачи управляющих сигналов от подрулевого переключателя к электродвигателю трапеции. Это критично для работы системы в дождливую погоду или при загрязнении лобового стекла.

Ключевые последствия для функционала

Прерывистое движение дворников: рывки, хаотичные остановки во время работы
Отказ возврата в парковочное положение: щетки останавливаются произвольно
Некорректное переключение скоростей: отсутствие реакции на изменение режимов
Самопроизвольная активация: включение без команды водителя
Перегрев проводки: повышение тока утечки с риском оплавления изоляции

Для диагностики необходимо проверить цепь мультиметром: падение напряжения на контактах более 0.5В свидетельствует о критическом окислении. Игнорирование проблемы приводит к выходу из строя мотор-редуктора и реле управления.

Устранение включает механическую зачистку контактных площадок мелкой наждачной бумагой, обработку токопроводящей смазкой и замену поврежденных клемм. При сильной коррозии разъема требуется установка нового жгута проводов.

Сравнение оригинальных и неоригинальных деталей

Оригинальные трапеции стеклоочистителя для Lada Kalina производятся по спецификациям завода-изготовителя, гарантируя точное соответствие геометрии креплений, усилию привода и балансу конструкции. Такие детали проходят многоуровневый контроль качества и рассчитаны на полный срок эксплуатации узла, что минимизирует риски преждевременного износа сопрягаемых элементов или перегрузки моторчика.

Неоригинальные аналоги часто предлагают более доступную цену за счет упрощения технологии: использование менее прочных сплавов в рычагах, пластиковых втулок вместо подшипников в шарнирах, облегченных редукторов. Хотя визуально они могут копировать оригинал, отклонения в размерах крепежных отверстий или длине тяг приводят к вибрациям щеток, неравномерному прилеганию к стеклу или ускоренному износу электродвигателя.

Критерии выбора

Совместимость: Оригинал гарантирует 100% совпадение с посадочными местами. Неоригинал требует проверки соответствия по каталогам.
Ресурс: OEM-детали служат 5-7 лет, аналог – 1-3 года в зависимости от производителя.
Защита от коррозии: Оригинальные узлы имеют многослойное покрытие; бюджетные аналоги часто покрыты только грунтом.

Параметр	Оригинал (ВАЗ/АвтоВАЗ)	Неоригинал (аналоги)
Материал рычагов	Сталь с цинк-ламельным покрытием	Углеродистая сталь с декоративным напылением
Шарнирные соединения	Игольчатые подшипники в герметичном кожухе	Пластиковые втулки или втулки без смазки
Редуктор	Литой алюминиевый корпус, термообработанные шестерни	Штампованный стальной корпус, сырые шестерни

Рекомендации по замене: При ограниченном бюджете допустимо использование аналогов премиум-сегмента (Bosch, Hella, SWAG), где соблюдены допуски. Для установки дешевых комплектов потребуется ручная подгонка – регулировка угла наклона рычагов и усилия пружин, что увеличивает время монтажа.

Критерии выбора производителя запчастей

Качество материалов напрямую влияет на долговечность трапеции. Дешёвый пластик деформируется от перепадов температур, а тонкий металл кронштейнов гнётся под нагрузкой. Обращайте внимание на сертификаты соответствия ГОСТ Р или международным стандартам ISO.

Технология производства определяет точность сборки. Литой каркас устойчивее к вибрациям, чем штампованный. Проверяйте отсутствие люфтов в шарнирах и плавность хода редуктора при ручном тестировании образца. Несоосность элементов ускоряет износ щёток.

Ключевые параметры оценки

Совместимость с модификацией авто: для Калины 1/2 поколения требуются разные крепления. Уточняйте индекс двигателя (1118/21126) в каталогах
Гарантийный срок: производители уровня СамараАвтоГрупп дают 12 месяцев, noname – редко больше 3 месяцев
Упаковка: оригинал (Lada) имеет голограмму, штрих-код и заводской артикул. Контрафакт часто поставляется в нейлоновых пакетах без маркировки

Бренд	Ресурс (тыс.км)	Особенности
Lada OEM	40-50	Полная совместимость, дороже аналогов на 30%
Fenox	30-35	Усиленные пружины привода, требует регулировки
Trialli	20-25	Бюджетное решение, шумность при работе

Проверенные поставщики: выбирайте дилеров с лабораторными тестами образцов (например, Exist.ru или Auto3N). Избегайте "универсальных" трапеций – конструкция Калины требует специфичных углов установки рычагов. При замене всегда тестируйте систему на всех скоростях до фиксации стекла.

Комплектация поставки трапеции стеклоочистителя

Стандартная заводская поставка новой трапеции стеклоочистителя для Lada Kalina включает следующие компоненты:

Основной узел представляет собой сборную конструкцию из рычагов и тяг, поставляемую в сборе с кронштейнами крепления к кузову. Электродвигатель привода обычно не входит в комплект и приобретается отдельно, если не вышел из строя.

Полный перечень элементов

Главный рычаг с осью крепления щеток (водительская и пассажирская стороны)
Тяга синхронизации с шаровыми шарнирами на обоих концах
Редукторный узел с валом и крепежными втулками
Крепежный комплект: гайки, болты, стопорные шайбы (4 комплекта)
Защитные колпачки для шаровых соединений (2 шт.)
Пластиковые фиксаторы проводки (3-4 шт.)

Компонент	Кол-во	Особенности
Рычаг в сборе	1 шт.	С предустановленными втулками
Тяга синхронизатора	1 шт.	Со встроенными неразборными шарнирами
Редуктор с валом	1 шт.	Без электромотора

Внимание: Резиновые уплотнители моторного отсека и фиксаторы жгута проводов не входят в комплект и используются со старой трапеции при замене. Проверяйте наличие защитных колпачков на шаровых – их потеря приводит к заклиниванию механизма.

Инструменты для самостоятельной замены

Правильная подготовка инструментов сокращает время работы и снижает риск повреждений. Ниже приведен базовый комплект для замены трапеции стеклоочистителя.

Обязательно проверьте состояние ключей перед началом работ – изношенные грани могут сорвать резьбу крепежей. Дополнительно подготовьте ветошь и WD-40 для обработки закисших соединений.

Минимальный набор инструментов

Набор торцевых головок (размеры 8, 10, 13 мм)
Вороток или трещоточный ключ
Удлинитель для головок (10-15 см)
Ключ рожковый на 13 мм
Плоская отвертка (среднего размера)
Пассатижи с узкими губками

Дополнительные материалы:

Смазка графитовая или LITOL-24 для шарниров новой трапеции
Медная смазка для обработки резьбовых соединений при сборке
Перчатки х/б для защиты рук

Инструмент	Применение
Головка 13 мм + вороток	Откручивание гаек крепления трапеции к кузову
Плоская отвертка	Фиксация рычагов при снятии тяг, отжим пластиковых фиксаторов
Пассатижи	Снятие стопорных колец с осей рычагов

Снятие пластиковых элементов капота

Перед демонтажем трапеции стеклоочистителя на Ладе Калина требуется обеспечить доступ к моторному щиту. Для этого необходимо снять пластиковые элементы в зоне установки дворников: декоративную накладку ветрового стекла и водоотводящий желоб. Эти детали фиксируются защелками и резиновыми уплотнителями.

Работы выполняйте аккуратно, используя пластиковый монтажный инструмент или плоскую отвертку с защитой на жале. Холодный пластик становится хрупким – избегайте чрезмерного усилия при отжиме фиксаторов. Подготовьте чистую поверхность для складирования снятых деталей во избежание повреждений.

Последовательность демонтажа

Отсоедините клеммы АКБ для исключения случайного запуска двигателя.
Переведите дворники в вертикальное положение через сервисный режим (ключ зажигания в положение ACC → выключите зажигание при опущенных дворниках).
Снимите декоративные колпаки с осей щеток, поддев их отверткой.
Открутите гайки крепления щеток ключом на 13 мм, снимите щетки.
Подденьте монтажкой центральные части пластиковых защелок на водоотводящем желобе (по 5-6 шт с каждой стороны).
Извлеките фиксаторы, потянув их вверх за сердцевины.
Сдвиньте желоб вдоль лобового стекла в сторону салона, освобождая пазы от уплотнителя.
Аналогично снимите верхнюю декоративную накладку, отжав боковые клипсы.

После снятия элементов визуально проверьте состояние фиксаторов. Треснувшие клипсы подлежат замене – установка поврежденных креплений вызовет дребезжание на ходу. Очистите посадочные места от грязи перед обратной сборкой.

Демонтаж старых дворников и кожуха

Откройте капот и зафиксируйте его в верхнем положении для обеспечения доступа к зоне крепления трапеции стеклоочистителя. Очистите поверхность стекла и зону возле дворников от крупного мусора, чтобы предотвратить случайные повреждения ЛКП или стекла при демонтаже.

Поднимите рычаги дворников в вертикальное положение ("сервисный режим"), нажав на фиксаторы креплений в месте их соединения со шпильками привода. Для этого прижмите язычок пластмассового замка на основании щётки и одновременно потяните корпус дворника вверх до отсоединения от шарнира.

Последовательность снятия элементов

Демонтаж дворников:
- Удерживайте основание щётки одной рукой
- Большим пальцем нажмите на выступ фиксатора
- Покачивающими движениями снимите щётку со шпильки
Снятие пластикового кожуха:
- Выкрутите саморезы крепления по периметру кожуха (обычно 6-8 шт)
- Отсоедините пружинные защёлки возле лобового стекла
- Аккуратно приподнимите кожух, освобождая резиновый уплотнитель

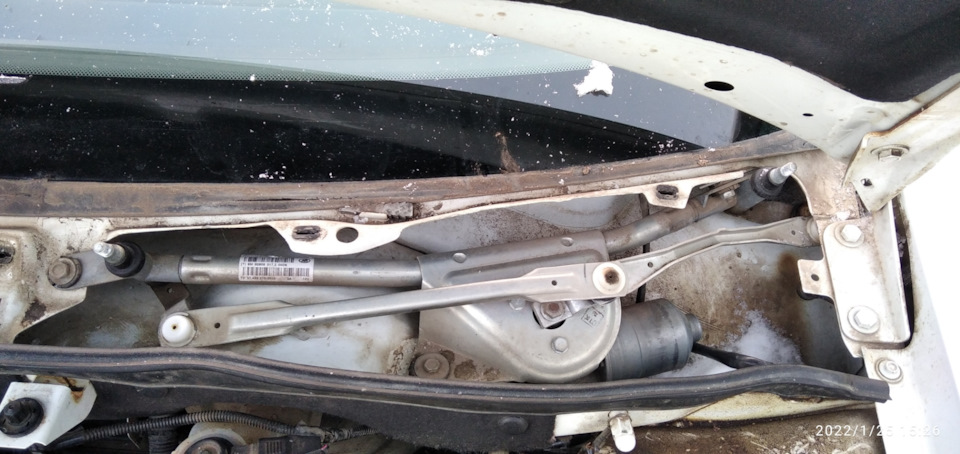

Доступ к трапеции:
- Снимите защитную заглушку с гайки крепления шарнира
- Ключом на 13 мм открутите гайки крепления рычагов
- Отсоедините разъём электромотора стеклоочистителя

Элемент	Тип крепления	Инструмент
Щётка стеклоочистителя	Пластмассовый замок	Без инструмента
Кожух капота	Саморезы + защёлки	Крестовая отвёртка
Рычаги трапеции	Гайки M8	Ключ 13 мм

Перед снятием трапеции обязательно отметьте маркером положение рычагов относительно валов привода для сохранения заводских углов установки. Избегайте резких движений при демонтаже кожуха – пластиковые клипсы легко ломаются при чрезмерном усилии.

Отключение разъёма мотор-редуктора

Найдите разъём мотор-редуктора стеклоочистителя на задней части моторного отсека. Он расположен вблизи узла дворников, под пластиковой защитой ветрового стекла, и представляет собой прямоугольный пластиковый корпус с фиксирующей защёлкой.

Отожмите язычок фиксатора на верхней части разъёма пальцем или плоской отвёрткой. Удерживая защёлку в открытом положении, потяните корпус разъёма строго вверх от ответной части на редукторе. Не прилагайте излишних усилий к проводам.

Ключевые моменты при отключении

Защита контактов: Накройте отсоединённый разъём чистой ветошью или пакетом во избежание попадания влаги и грязи.
Проверка состояния: Осмотрите колодку и штекер на предмет окисления, трещин или расплавления пластика.
Блокировка рычагов: Перед отключением установите дворники в положение обслуживания через меню бортового компьютера или путём включения зажигания с последующим выключением после перемещения щёток в вертикальное положение.

Тип разъёма	Водозащищённый IP67, 4-пиновый
Цвет проводов	Красный (+12В), Коричневый (масса), Синий/Белый (управление)
Распространённая неисправность	Коррозия контактов из-за нарушения герметичности уплотнителя

При установке нового разъёма совместите направляющие пазы на колодке с выступами на редукторе, нажмите до характерного щелчка фиксатора. Проверьте надёжность посадки лёгким подёргиванием.

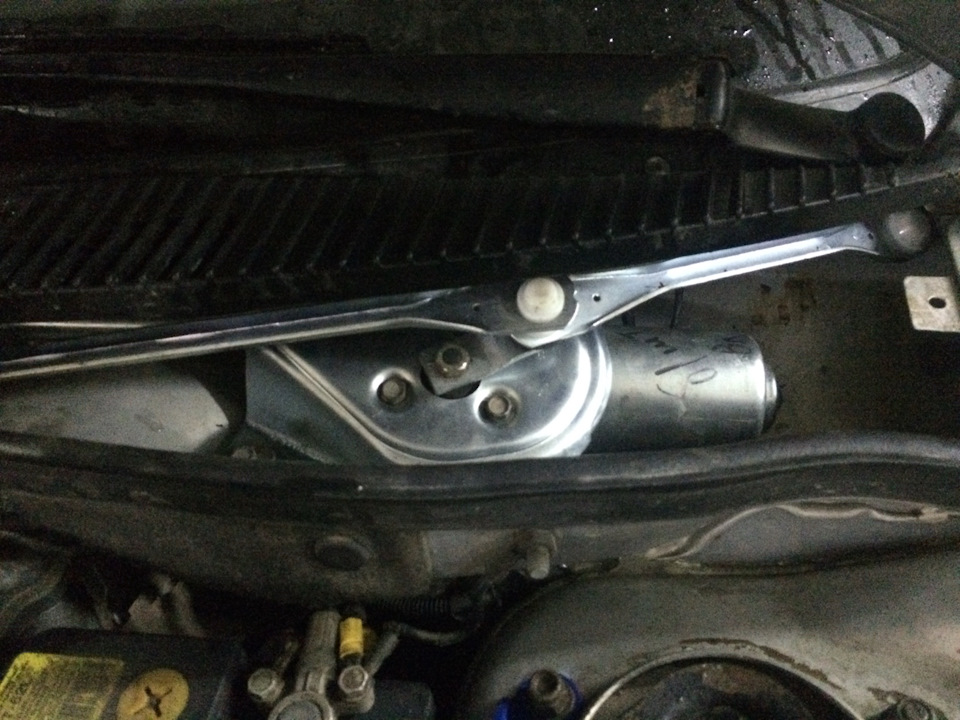

Извлечение электродвигателя трапеции

Отсоедините минусовую клемму аккумулятора для обесточивания системы. Снимите пластиковые декоративные накладки стоек лобового стекла и защитный кожух под капотом в районе установки трапеции, используя крестовую отвертку или шлицевую для фиксаторов типа "ёлочка".

Демонтируйте дворники, отогнув пластиковую заглушку в основании и выкрутив гайку крепления ключом на 13 мм. Аккуратно снимите рычаги со шлицев вала, при необходимости используя съёмник. Отсоедините электрический разъём питания двигателя, нажав на фиксатор.

Последовательность работ

Выкрутите три крепёжных болта электродвигателя ключом на 10 мм
Расшатывайте корпус из стороны в сторону для освобождения от резиновых уплотнений
Выведите приводной вал из зацепления с шестернёй механизма трапеции
Извлеките двигатель в направлении салона через технологическое окно

Внимание: избегайте резких движений при снятии – пластиковые крепления хрупкие. Зафиксируйте положение тяг трапеции перед демонтажем (мелом или фото), чтобы упростить последующую сборку.

Тип крепежа	Инструмент	Кол-во
Гайка крепления дворника	Ключ 13мм	2 шт
Болты двигателя	Головка 10мм	3 шт
Пластиковые клипсы	Плоская отвёртка	6-8 шт

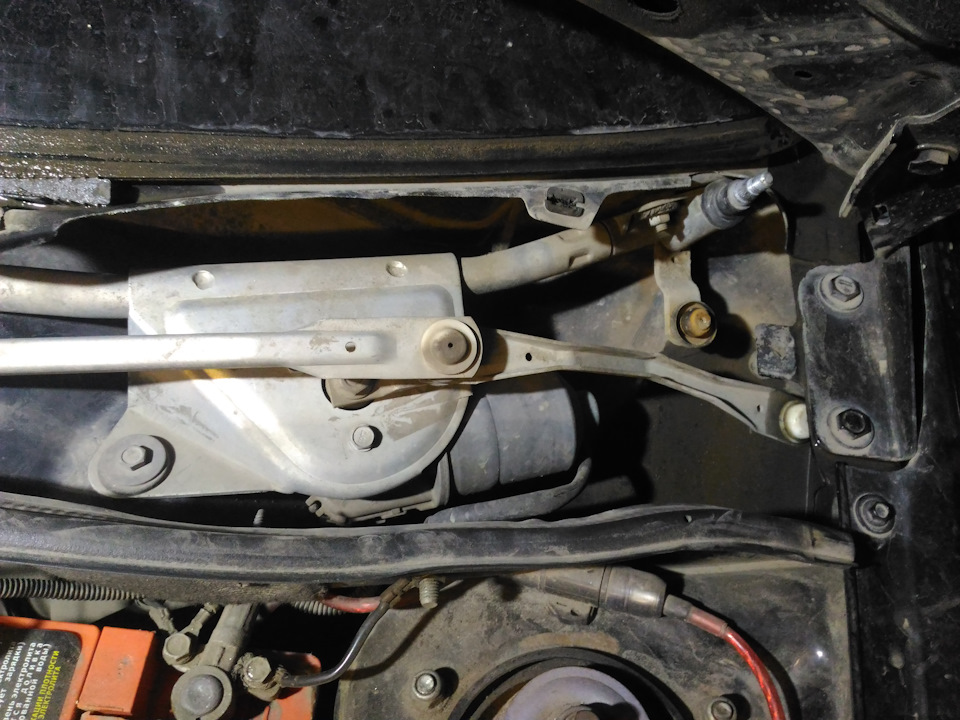

Скручивание крепёжных гаек к кузову

Открутите гайки крепления трапеции к кузову, используя торцевой ключ на 13 мм. В зависимости от модели Калины, может потребоваться демонтировать пластиковую облицовку стойки для доступа к креплениям. Действуйте аккуратно, чтобы не сорвать резьбу – соединения часто подвержены коррозии.

При сильном прикипании гаек обработайте резьбовую часть проникающей смазкой типа WD-40 и выждите 10-15 минут. Если грани слизаны, примените экстрактор или головку типа "ударный винтозавёрт". Избегайте чрезмерных усилий: при обрыве шпильки потребуется высверливание и нарезка новой резьбы.

Порядок действий и параметры затяжки

Инструменты для работы:

Торцевой ключ с удлинителем
Трещотка или вороток
Набор головок на 13 мм
Проникающая смазка
Щётка по металлу

Последовательность установки новых гаек:

Зачистите посадочные места от грязи и ржавчины
Нанесите на резьбу графитовую смазку
Вручную наживите гайки до упора
Произведите финальную затяжку с динамометрическим ключом

Параметр	Значение
Момент затяжки	20-25 Н·м
Тип гаек	M8 (оцинкованные)
Количество точек крепления	2-3 шт

После затяжки проверьте отсутствие люфта трапеции. При монтаже новых деталей предварительно совместите отверстия кронштейнов с кузовными шпильками без перекоса – это предотвратит повреждение резьбы.

Выемка механизма через технологическое окно

После демонтажа щёток и снятия пластиковой решётки капота откроется доступ к моторчику и трапеции. Найдите технологическое отверстие в моторном щите (обычно прикрыто резиновой заглушкой) диаметром 8-10 см – через него будет производиться извлечение узла.

Отсоедините электрический разъём привода стеклоочистителя, затем выкрутите три гайки крепления корпуса мотора к кузову. Аккуратно приподнимите механизм, одновременно выводя тяги трапеции вверх через технологический проём. Избегайте резких движений, чтобы не погнуть рычаги.

Ключевые этапы операции

Фиксация положения: Перед откручиванием гаек мелом отметьте исходное положение монтажных пластин относительно кузова.
Работа с тягами:
- Сожмите фиксаторы креплений тяг к шарнирам
- Аккуратно отсоедините их от осей приводов
Извлечение: Проводите узел под углом 30-45°, контролируя положение редуктора относительно отверстия.

Типовая проблема	Решение
Механизм застревает в проёме	Слегка проверните коленвал мотора ключом через вал редуктора
Прокручивание гаек крепления	Обработать резьбу WD-40 за 10 минут до откручивания

Важно: Не пытайтесь вынуть трапецию целиком, не отсоединив тяги – это гарантированно приведёт к деформации элементов конструкции. При монтаже нового узла сначала заведите в отверстие редуктор, затем последовательно соедините тяги.

Разборка проблем со "прикипевшими" болтами

Крепежные элементы трапеции стеклоочистителя Лады Калина, особенно расположенные под капотом, интенсивно подвергаются воздействию влаги, реагентов и перепадов температур. Это приводит к коррозии и образованию прочной окисной пленки в резьбовом соединении, из-за чего болты "прикипают" к гайкам или корпусу кронштейнов.

При попытке открутить такой крепеж ключом возникает высокий риск срыва шлицов на головке болта, деформации граней или полного разрушения самого крепежа. Особенно уязвимы болты крепления рычагов стеклоочистителей к валу мотор-редуктора и соединения тяг между собой, где коррозия развивается быстрее всего.

Способы решения проблемы и меры предосторожности

Подготовительные этапы:

Очистка: Щеткой по металлу удалить рыхлую ржавчину с головки болта и прилегающей зоны.
Обработка проникающей смазкой: Нанести специализированный состав (WD-40, "жидкий ключ", тормозная жидкость) на резьбовую часть. Повторять обработку каждые 10-15 минут в течение часа, слегка простукивая болт для лучшего проникновения.
Нагрев (если доступно): Прогреть гайку/кронштейн строительным феном. Важно! Не использовать открытое пламя из-за риска повредить ЛКП и пластиковые детали.

Техника откручивания:

Используйте исключительно качественный инструмент (шестигранник или торцевая головка) точно под размер болта, без люфта.
Приложите короткое, резкое усилие ("срыв") трещоткой или воротком. Не допускайте длительного непрерывного давления.
При первых признаках проворачивания чередуйте вращение вперед-назад для разрушения окислов в резьбе.
Если болт не поддается – прекратите усилие во избежание срыва граней. Повторите обработку смазкой/нагрев.

Действия при срыве граней или обрыве болта:

Проблема	Решение
Слизаны шлицы	Надеть сверху гайку подходящего размера, приварить её к головке болта, откручивать за гайку
Обрыв тела болта	Высверлить остаток, используя левостороннее сверло и экстрактор. Требует навыков и точности

Профилактика после замены: Перед установкой новых болтов обязательно очистите резьбовые отверстия метчиком, обработайте болты графитовой смазкой или медной пастой. Это предотвратит повторное "прикипание".

Подготовка новой трапеции к установке

Тщательно распакуйте новую трапецию стеклоочистителя и проверьте комплектность. Убедитесь, что в наличии все основные компоненты: моторный рычаг (кривошип), левый и правый рычаги стеклоочистителей, соединительные тяги с шаровыми шарнирами, крепежные элементы (гайки, болты, втулки, шайбы). Сравните новую деталь со старой визуально, обращая внимание на геометрию и точки крепления.

Внимательно осмотрите все шаровые шарниры на тягах и рычагах новой трапеции. Они должны двигаться плавно, без заеданий и люфта. Если шарниры не заполнены смазкой или смазки недостаточно, обязательно нанесите специальную пластичную смазку (например, Литол-24, ШРУС или аналогичную) через технологические отверстия или, при необходимости, частично разобрав шарнир (если конструкция позволяет). Это критически важно для предотвращения скрипа и преждевременного износа.

Предварительная сборка и проверка

Перед установкой трапеции под капот целесообразно предварительно собрать основной узел "на сухую", соединив моторный рычаг, тяги и рычаги стеклоочистителей с помощью шаровых шарниров:

Соедините моторный рычаг (кривошип) с центральной тягой.
Присоедините левый и правый рычаги стеклоочистителей к центральной тяге через соответствующие шаровые шарниры.
Убедитесь, что все защитные резиновые колпачки (пыльники) шаровых шарниров установлены правильно и не имеют повреждений.

После сборки проверьте легкость и плавность хода всего механизма вручную:

Возьмитесь за моторный рычаг и аккуратно покачайте всю систему из стороны в сторону, имитируя движение стеклоочистителей.
Движение должно быть очень плавным, без заеданий, щелчков или ощутимого сопротивления.
Особое внимание уделите углам поворота моторного рычага – он должен свободно перемещаться в пределах, соответствующих крайним положениям щеток.

Если при проверке выявлена тугоподвижность или заедание:

Еще раз проверьте состояние и наличие смазки во всех шарнирах.
Убедитесь, что при соединении шарниров не возникло перекоса или излишнего натяжения.
Проверьте, не мешают ли элементы конструкции друг другу.

Только убедившись в полной комплектности, правильной смазке и свободном, плавном ходе всех элементов предварительно собранной трапеции, можно приступать к ее установке на автомобиль.

Монтаж кронштейнов на кузовные шпильки

Очистите резьбу кузовных шпилек от загрязнений и следов коррозии. Аккуратно совместите монтажные отверстия кронштейнов трапеции со шпильками на кузове автомобиля. Убедитесь, что кронштейны ориентированы правильно согласно их маркировке (левый/правый) и полностью сели на свои посадочные места.

Наденьте штатные крепежные гайки на шпильки и начните их затяжку вручную, соблюдая диагональную последовательность для равномерного прилегания кронштейнов к плоскости кузова. Окончательно затяните гайки с рекомендованным моментом, указанным в руководстве по ремонту (обычно в пределах 8-12 Н·м), используя динамометрический ключ. Проверьте, чтобы кронштейны были надежно зафиксированы и не имели люфта.

Порядок установки и затяжки

Ключевые шаги для надежного крепления:

Подготовка шпилек: Очистка резьбы металлической щеткой.
Установка кронштейнов: Совмещение отверстий со шпильками, контроль правильной ориентации (левый/правый).
Предварительная насадка гаек: Наживление всех гаек вручную до упора.
Равномерная затяжка: Затягивание гаек крест-накрест малыми шагами.
Окончательный момент: Доводка до требуемого момента динамометрическим ключом.
Контроль: Отсутствие перекоса кронштейнов, надежная фиксация без люфта.

Важно: Не прикладывайте излишнее усилие при затяжке, чтобы не сорвать резьбу на относительно тонких шпильках кузова. Убедитесь, что кронштейны свободно вращаются на своих осях до момента подключения тяг стеклоочистителей.

Фиксация крепежа с правильным усилием

Критически важно соблюдать рекомендованный момент затяжки при фиксации гаек и болтов трапеции стеклоочистителя. Превышение усилия приводит к деформации резьбовых соединений, повреждению пластмассовых элементов кронштейна или корпуса моторного отсека, а также к ускоренному износу втулок трапеции.

Недостаточная затяжка вызывает люфт узла, что проявляется дребезжанием, вибрацией щеток при работе и самопроизвольным ослаблением крепежа во время эксплуатации. Это провоцирует нарушение геометрии трапеции и снижение эффективности очистки стекла.

Правила и инструменты для контроля момента

Для точной фиксации используйте динамометрический ключ с пределом измерений до 30 Н·м. Стандартный момент затяжки для крепежа трапеции Калины составляет 12-15 Н·м (уточняйте в руководстве по ремонту для конкретного года выпуска). Работу выполняйте в следующей последовательности:

Предварительно наживите все болты/гайки вручную до упора без перекоса
Затягивайте крепеж крест-накрест диагональными парами
Прикладывайте усилие плавно до щелчка динамометрического ключа
После фиксации проверьте отсутствие перекоса трапеции ручным покачиванием

Если специнструмент отсутствует, придерживайтесь принципа "затяжка до упора + ¼ оборота". Однако этот метод менее точный и требует опыта. Обязательно проверяйте соединения через 200-300 км пробега на предмет ослабления.

Ошибка	Риск	Признак
Перетяжка	Срыв резьбы, трещины в корпусе	Заклинивание вала, скрип при движении
Недотяжка	Вибрация, самопроизвольное откручивание	Дребезжание на кочках, неравномерный ход щеток

Установка мотор-редуктора в корпус трапеции

Перед монтажом очистите посадочное место в корпусе трапеции от грязи и остатков старой смазки. Проверьте состояние зубчатого сектора и крепежных отверстий – отсутствие деформаций критично для правильной работы узла. Нанесите тонкий слой термостойкой смазки (например, Литол-24) на шестерню редуктора и ответный сектор.

Аккуратно совместите вал мотор-редуктора с зубчатым сектором трапеции, избегая перекосов. Двигатель должен плотно прилегать к корпусу без зазоров – неправильная посадка вызовет ускоренный износ шестерен. Придерживайте редуктор, чтобы исключить смещение во время фиксации.

Ключевые этапы монтажа

Зафиксируйте корпус редуктора тремя штатными болтами (М8х1.25 мм)
Затягивайте крепеж крест-накрест с моментом 15-20 Н·м
Проверьте свободный ход рычага трапеции – норма 5-7 мм в обе стороны

Контрольный параметр	Нормальное значение
Зазор между шестернями	0.2-0.5 мм
Усилие проворачивания вала	1.5-2.5 Н·м

Подключите электрический разъем, предварительно обработав контакты антикоррозийным спреем. Запустите двигатель на 1-2 цикла работы стеклоочистителя для распределения смазки. Убедитесь в отсутствии посторонних шумов – треск или скрежет указывают на нарушение зацепления.

Подключение электрического разъёма трапеции стеклоочистителя

Перед подключением разъёма убедитесь, что зажигание автомобиля выключено. Очистите контакты разъёма от грязи и окислов с помощью специального очистителя или сухой чистой салфетки, чтобы обеспечить надёжное соединение и предотвратить сбои в работе щёток.

Найдите фиксатор разъёма на корпусе электродвигателя трапеции. Аккуратно нажмите на пластиковую защёлку и совместите штекер с ответной частью до характерного щелчка, подтверждающего полную фиксацию. Убедитесь, что провода не пережаты и не касаются подвижных элементов механизма.

Последовательность проверки корректности подключения

Включите зажигание и активируйте стеклоочиститель на малой скорости.
Проверьте плавность хода щёток по всей поверхности стекла без рывков.
Переключите режим на высокую скорость – движение должно стать интенсивнее.
Включите функцию омывателя – щётки должны автоматически совершить 2-3 дополнительных цикла после подачи жидкости.

Важно! При отсутствии работы двигателя после подключения:

Проверьте предохранитель F3 (15А) в монтажном блоке салона
Убедитесь в отсутствии переломов проводов возле разъёма
Проконтролируйте напряжение на контактах мультиметром (должно быть 12В при включённом зажигании и активированном стеклоочистителе)

Регулировка посадки защитного кожуха

Правильная посадка кожуха предотвращает трение деталей трапеции о капот при работе дворников. Перед регулировкой убедитесь, что трапеция демонтирована с автомобиля и очищена от грязи.

Сместите кожух вдоль оси вала редуктора, оставляя зазор 3-5 мм между его краем и пластиковой чашкой крепления. Проверьте свободное вращение узла рукой – кожух не должен проворачиваться вместе с валом или создавать сопротивление.

Ключевые этапы регулировки

Фиксация положения: Удерживая кожух в оптимальном положении, нанесите метки перманентным маркером на вал и внутреннюю поверхность гофры.
Обработка уплотнителя:
- Обезжирьте вал и край кожуха спиртовым раствором.
- Нанесите тонкий слой герметика Loctite 401 на участок вала под кожухом.
Сборка: Совместите метки, наденьте кожух и прижмите на 1-2 минуты до первичного схватывания состава.

Контрольная проверка	Критерий корректности
Проворот вала	Движение без рывков, посторонних звуков
Зазор у чашки крепления	≥ 3 мм при крайних положениях трапеции
Фиксация кожуха	Отсутствие осевого смещения при усилиях до 5 кгс

Важно! Не допускайте попадания герметика на подшипник редуктора – это приведет к заклиниванию вала. После установки трапеции на автомобиль выполните 2-3 цикла работы дворников на максимальной скорости перед финальной проверкой зазоров.

Настройка угла покоя щёток

Угол покоя определяет положение щёток при выключенном стеклоочистителе. Корректная настройка предотвращает заезд щёток за пределы стекла, снижает нагрузку на электромотор и обеспечивает полный охват зоны очистки при активации. Неправильный угол приводит к неочищенным участкам, трению о кузов и преждевременному износу деталей трапеции.

Регулировка требуется после замены мотор-редуктора, рычагов трапеции или при видимых отклонениях в работе щёток. Основной метод – механическая корректировка положения рычагов на валу редуктора с предварительным снятием узла. Для Калины оптимальный угол составляет 35-40° относительно линии капота.

Инструкция по регулировке

Необходимые инструменты:

Ключи на 8, 10 и 13 мм
Съёмник стопорных колец
Маркер для разметки
Транспортир или шаблон угла

Порядок действий:

Отключите минусовую клемму аккумулятора.
Снимите щётки и защитные кожухи трапеции.
Демонтируйте мотор-редуктор, открутив три крепёжные гайки (ключ 10 мм).
Извлеките стопорное кольцо вала редуктора, снимите приводные рычаги.
Установите вал редуктора в положение «покоя» (соответствует заводской метке).
Приложите рычаги к валу, выставив угол 35-40° к воображаемой линии капота.
Зафиксируйте рычаги стопорным кольцом, затяните гайки моментом 15-20 Н·м.
Смонтируйте узел на место, подключите разъём электромотора.

Контрольные параметры	Значения
Расстояние от края щётки до границы стекла	10-15 мм
Допустимое отклонение угла	±2°
Момент затяжки гаек крепления	12-15 Н·м

Важно! После установки включите стеклоочиститель на 1 цикл для проверки. Если щётки не возвращаются в заданную позицию, повторите регулировку со смещением на 1 зуб шестерни. При отсутствии меток на валу используйте замер от нижней кромки стекла до края рычага (85-90 мм для Калины).

Проверка траектории движения дворников

После установки новых щёток стеклоочистителя на Ладу Калину обязательно проверьте траекторию их движения. Включите дворники на средней скорости и наблюдайте за ходом рычагов при сухом стекле (предварительно убедившись, что резиновые накладки чистые и не повредят поверхность). Обратите внимание на синхронность работы обеих щёток и отсутствие подёргиваний.

Контролируйте границы очищаемой зоны: левый дворник должен доходить до стойки лобового стекла, но не задевать уплотнитель кузова, а правый – полностью обрабатывать угол стекла со стороны пассажира. Не допускайте ситуаций, когда щётка останавливается, не дойдя до края, или упирается в пластиковые элементы кузова.

Критерии корректной работы

Отсутствие "мёртвых зон" – траектория перекрывает всю зону видимости без пропусков
Параллельное движение щёток – рычаги перемещаются синхронно без перекосов
Точное возвращение в парковочное положение у нижнего края стекла

Проблема	Вероятная причина
Щётка задевает капот или стойку	Неправильный угол установки трапеции, погнутый рычаг
Неполное очищение углов стекла	Износ шарниров трапеции, ошибка монтажа
Разная амплитуда движения щёток	Деформация тяг, ослабление крепежа двигателя

При обнаружении отклонений немедленно остановите работу дворников и проверьте: состояние шарнирных соединений трапеции, правильность посадки щёток на крюки рычагов, крепление гайки крестовины привода. Если траектория нарушена после замены деталей – сравните геометрию новой и старой трапеции.

Тестирование всех скоростных режимов

После установки новых щеток стеклоочистителя на Ладу Калину необходимо проверить корректность работы всех скоростных режимов. Включите зажигание и последовательно активируйте каждый режим, наблюдая за движением щеток на сухом стекле. Убедитесь в отсутствии заеданий, посторонних шумов и плавном ходе по всей поверхности лобового стекла.

Особое внимание уделите возврату щеток в парковочное положение после выключения: они должны полностью опускаться ниже капота без задержек. Проверьте синхронность движения обеих щеток – расхождение в работе более 5 мм требует регулировки.

Последовательность проверки режимов

Прерывистый режим (INT):

Установите минимальный интервал – движение должно повторяться каждые 5-7 секунд.
Переключите на максимальную паузу – интервал должен увеличиться до 15-20 секунд.
Первая скорость (LO):
Частота должна составлять 35-45 циклов в минуту. Проверьте стабильность хода при 3-минутной непрерывной работе.
Вторая скорость (HI):
Нормальная частота – 55-65 циклов в минуту. Проконтролируйте отсутствие вибрации рычагов на высоких оборотах.
Кратковременное включение (MIST):
При однократном подтягивании рычага щетки должны выполнить 2-3 полных цикла и вернуться в парковочное положение.
Совмещение с омывателем:
При активации омывателя (потянуть рычаг на себя) щетки должны начинать движение одновременно с подачей жидкости. После отпускания – сделать 3 дополнительных цикла.

Режим	Нормальная частота	Критерии исправности
INT (min)	10-12 циклов/мин	Стабильность интервалов, отсутствие пропусков
INT (max)	3-4 цикла/мин	Соответствие установленному интервалу
LO	35-45 циклов/мин	Отсутствие рывков, равномерная скорость
HI	55-65 циклов/мин	Плавный разгон, без вибрации механизмов

При обнаружении сбоев в любом режиме (неполный ход, остановка в промежуточном положении, разная скорость щеток) проверьте состояние мотор-редуктора и целостность шестерён привода. Не игнорируйте проверку предохранителя F4 (15А) в монтажном блоке.

Тестирование завершите контролем герметичности уплотнителей и фиксации гаек крепления рычагов (момент затяжки 25 Н·м). Помните: работа стеклоочистителя на сухом стекле более 10 минут ускоряет износ резинок.

Устранение посторонних шумов при работе

Посторонние звуки (скрежет, стук, визг) во время работы стеклоочистителей Лады Калины чаще всего возникают из-за механического износа деталей или нарушения контакта щеток со стеклом. Шумы не только раздражают, но и сигнализируют о возможном скором выходе узла из строя, поэтому требуют оперативного устранения.

Основные причины включают загрязнение стекла и щеток, неправильный прижим или установку трапеции, износ шарниров и рычагов, а также дефекты самих щеток. Регулярная диагностика и своевременное обслуживание предотвратят серьезные поломки и обеспечат четкую очистку лобового стекла.

Диагностика и методы устранения шумов

Распространенные источники шума и способы их устранения:

Загрязнение контактных поверхностей: тщательно очистите стекло и резиновые кромки щеток спиртовым раствором. Жирные пятна и битумные следы удаляйте специализированными автохимикатами.
Неправильный угол установки щеток: отрегулируйте положение рычагов относительно стекла. Параллельность обеспечивается изменением высоты крепления трапеции или подгибом держателей.
Износ втулок/осей шарниров: разберите трапецию, замените деформированные пластиковые втулки, смажьте металлические оси графитовой смазкой.

Дополнительные проверки при стуке или скрежете:

Проверьте крепление гайки электродвигателя на валу редуктора – затяните при необходимости.
Убедитесь в отсутствии люфта тяг трапеции. Замените изношенные шарнирные соединения.
Осмотрите пружины прижима: ослабленные или сломанные элементы требуют замены.

Симптом	Вероятная причина	Решение
Визг при движении	Задубевшая резина щеток, перекос	Заменить щетки, отрегулировать прижим
Стук в крайних положениях	Износ ограничителей, люфт тяг	Замена демпферов, усиление соединений
Постоянный гул	Отслоение рычага от вала двигателя	Затяжка крепежной гайки, замена шлицев

При неэффективности перечисленных мер проверьте целостность редуктора стеклоочистителя. Разбитые шестерни или износ вала приводят к дисбалансу и вибрациям – в этом случае требуется замена узла в сборе. Используйте только совместимые запчасти оригинального качества для гарантии тихой работы.

Смазка подвижных узлов после замены

Обязательная смазка элементов трапеции стеклоочистителя после установки новых деталей предотвращает ускоренный износ и появление скрипов. Сухие узлы создают повышенную нагрузку на электродвигатель, что может привести к его перегреву и выходу из строя.

Нанесение состава снижает трение в шарнирных соединениях, обеспечивает плавный ход щеток и защищает металлические поверхности от коррозии. Особое внимание уделите точкам вращения, где металлические детали контактируют между собой.

Порядок обработки узлов

Ключевые точки смазки:
- Шарниры тяг трапеции (все сочленения «палец-втулка»)
- Ось рычага привода моторчика
- Поворотные втулки крепления рычагов стеклоочистителей
- Резьбовые соединения регулировочных тяг
Технология нанесения:
- Очистите узлы от грязи ветошью перед обработкой
- Используйте пластичную смазку для шарниров (наносите шприцем или кистью)
- Для резьбовых частей применяйте графитовую аэрозоль
- Проверьте распределение состава, проворачивая механизм вручную

Рекомендуемые материалы:

Тип узла	Смазочный материал
Шарниры тяг	Литол-24, ШРУС-смазка
Оси вращения	Силиконовая смазка (температуростойкая)
Резьбовые соединения	Графитовая смазка WD-40 Specialist

Избегайте применения жидких масел – они вымывают пластичные составы и притягивают пыль. После обработки удалите излишки материала ветошью для предотвращения загрязнения стекла. Проверьте работу очистителей на всех режимах, обращая внимание на плавность хода и отсутствие заеданий.

Профилактика заклинивания механизма зимой

Основная причина заклинивания щеток зимой – обледенение направляющих реек и шарниров трапеции. Лед блокирует движение элементов, увеличивает нагрузку на мотор и приводит к обрыву тяг или поломке шестеренок привода.

Предотвратить проблему позволяет комплекс мер, направленных на минимизацию наледи и поддержание подвижности узлов в мороз. Критически важно регулярное удаление снега и сосулек с дворников и стекла перед поездкой.

Ключевые профилактические меры

Очистка пазов стекла: Желобки под капотом и по краям стекла вычищайте щеткой или пластиковым скребком перед снегопадом. Забитый снегом дренаж провоцирует наледь на трапеции.
Парковка щеток вертикально: При длительной стоянке в мороз поднимайте дворники от стекла. Это исключит примерзание резины и снизит обледенение шарниров.
Антиобледенители: Наносите на очищенное стекло и рейки трапеции спецсредства (например, "Стеклоомыватель -40°C" или "Антилёд"). Избегайте составов с метанолом – они повреждают резину.

Экстренные действия при обледенении

Не включайте дворники, если щетки примёрзли! Прогрейте салон 10-15 минут, направляя поток воздуха на лобовое стекло.
Аккуратно оторвите резину щеток от стекла пластиковым скребком. Не применяйте силу к рычагам!
Пролейте шарниры трапеции и направляющие незамерзающей жидкостью (разведённой в концентрации для -30°C).

Запрещённые действия	Риск
Механическое отбивание льда с тяг	Деформация реек, срыв креплений
Использование кипятка	Трещины стекла, повреждение ЛКП
Принудительный запуск дворников	Сгорание мотора, обрыв штока

Правила эксплуатации для продления срока службы

Регулярно очищайте лобовое стекло и щетки от грязи, пыли, листьев и абразивных частиц. Загрязнения создают повышенную нагрузку на двигатель и механизм трапеции, ускоряя износ деталей. Используйте только качественную омывающую жидкость, соответствующую сезону эксплуатации.

Избегайте включения стеклоочистителей при примерзших к стеклу щетках зимой. Предварительно удалите лед скребком или прогрейте салон. Не допускайте работы "всухую" – перед активацией дворников смачивайте поверхность стекла омывающей жидкостью для уменьшения трения.

Ключевые рекомендации

Контролируйте состояние щеток: заменяйте резиновые элементы при появлении трещин, заусенцев или снижении качества очистки (рекомендуется каждые 6-12 месяцев).
Избегайте механических препятствий: перед запуском двигателя зимой убедитесь в отсутствии снежных наносов или льда на трапеции.
Используйте зимний режим при отрицательных температурах для снижения нагрузки на мотор при старте.
Проверяйте крепление гаек трапеции после замены щеток – вибрация ослабляет соединения.
Не приподнимайте рычаги без отключения зажигания – случайное включение может повредить механизм.

Список источников

При подготовке материалов использовались специализированные технические руководства и отраслевые ресурсы, посвященные устройству и обслуживанию автомобилей LADA.

Основное внимание уделялось официальной документации производителя, практическим руководствам по ремонту, а также экспертным мнениям из профильных сообществ.

Официальное руководство по ремонту LADA Kalina (издательство "Легион-Автодата")
Каталог оригинальных запчастей LADA: электронная база комплектующих
Технический раздел форума клуба владельцев LADA Kalina
Видеоинструкции по замене узлов стеклоочистителя от сертифицированных СТО
Методические пособия по регулировке рычажных механизмов (автотехнические учебные издания)
Сравнительные обзоры производителей автокомпонентов в журнале "За рулем"
