Конверсия мотоцикла Урал в трицикл – технически сложный, но исключительно увлекательный проект. Такая переделка превращает классическую машину в уникальный трёхколёсный транспорт с характерным обликом.
Создание трицикла своими руками требует понимания конструкции, навыков металлообработки и точных расчётов. Результатом станет мощный, устойчивый аппарат, выделяющийся на фоне серийных моделей.
Проектирование рамы трицикла: чертежи и схемы
Разработка чертежа начинается с определения базовых параметров: длины колёсной базы, ширины колеи, высоты дорожного просвета и угла наклона рулевой колонки. Учитывайте планируемую нагрузку, тип двигателя (от мотоцикла "Урал" или аналога) и расположение ключевых узлов – силового агрегата, топливного бака, сиденья и системы крепления задней оси. Обязательно предусмотрите точки крепления амортизаторов, рычагов подвески и элементов рулевого управления.
Используйте масштабированные схемы для визуализации пространственных соотношений компонентов. Основой чаще служит замкнутая пространственная конструкция из стальных труб круглого или прямоугольного сечения (толщина стенки от 2,5 мм). Рассчитайте критичные зоны: места крепления двигателя (испытывают вибрации), узлы подвески (воспринимают ударные нагрузки) и сочленения лонжеронов (точки концентрации напряжений). Для расчёта прочности применяйте метод конечных элементов или ориентируйтесь на проверенные аналоги.
Ключевые этапы и требования
Материалы и инструменты:
- Трубы ГОСТ 8734-75 (сталь 20, 30 или 09Г2С)
- Шаблоны из проволоки/картона для сложных узлов
- Сварочный аппарат (полуавтомат предпочтительнее)
- Уровень, угольники, мерная лента
Типовые схемы компоновки:
| Тип | Особенности | Применимость |
|---|---|---|
| Одинарная центральная балка | Жёсткий треугольник от рулевой колонки к задней оси | Лёгкие трициклы с маломощным ДВС |
| Двойные лонжероны | Параллельные трубы, соединённые поперечинами | Конструкции под двигатель "Урал" |
Важно: Задняя часть усиливается траверсой для монтажа дифференциала и предусматривает платформу для пассажира/груза. Передняя вилка обычно заимствуется от мотоцикла, но требует пересчёта угла кастора (обычно 28-33°). Обязательно включите в чертёж технологические отверстия для прокладки проводки и тросов.
- Нанесите осевые линии и основные габаритные размеры на миллиметровку или в CAD-программе
- Прорисуйте контуры труб с указанием сечений и точек сварных соединений
- Детализируйте узлы крепления двигателя (с демпфирующими вставками)
- Укажите допуски (±1,5 мм на силовые узлы, ±3 мм на вспомогательные элементы)
Инструменты и материалы для самостоятельной сборки
Подготовка комплектующих и оборудования – критически важный этап перед началом работ. Отсутствие даже одного ключевого элемента может полностью остановить процесс сборки трицикла на базе Урала. Составьте детальный чек-лист и проверьте наличие всего необходимого до демонтажа донорского мотоцикла.
Основные группы включают слесарные инструменты, сварочное оборудование, расходники, а также специфические запчасти от Урала и автомобилей-доноров. Учитывайте необходимость усиления рамы и адаптации заднего моста, что потребует металлопроката и крепежных элементов повышенной прочности.
Базовый комплект инструментов
- Сварочный аппарат (полуавтомат MIG/MAG предпочтителен)
- Болгарка с дисками: отрезными (⌀ 125-230 мм), зачистными
- Электродрель + набор свёрл по металлу (HSS-Co5)
- Набор гаечных ключей: рожковые (6-32 мм), торцевые головки
- Гидравлический домкрат (3-5 тонн) + страховочные подставки
- Тиски слесарные + струбцины F-образные (минимум 4 шт)
- Измерительный инструмент: рулетка 5м, угольник, уровень, штангенциркуль
Ключевые материалы и запасные части:
- Донорский мотоцикл Урал (ИМЗ-8.103/8.107)
- Задний мост от ВАЗ классика (например, ВАЗ-2106)
- Металлопрокат: труба профильная 40×40×2 мм, лист стальной 3-4 мм
- Крепёж: болты М10-М14 класс 8.8, гроверы, усиленные шайбы
- Электроды/проволока (диаметр 2-3 мм), защитный газ (для полуавтомата)
- Грунт-эмаль 3 в 1 по ржавчине + краска в баллонах
| Система | Дополнительные компоненты |
| Тормоза | ГТЦ от УАЗ, тормозные шланги удлинённые |
| Рулевое управление | Рейка от ГАЗель, кардан рулевой Урал |
| Электрика | Реле-регулятор 12В, проводка в термостойкой изоляции |
Важно: Для работы с рамой обязателен трубогиб или шаблоны для гибки труб. При отсутствии сварочных навыков предусмотрите привлечение специалиста – некачественные швы критичны для безопасности конструкции. Тестируйте все узлы на малых скоростях перед полноценной эксплуатацией.
Переделка задней части: установка автомобильного моста
Определитесь с типом моста: оптимальны варианты от легковых авто (ВАЗ "классика", ГАЗ-24) или внедорожников (УАЗ) из-за доступности запчастей и подходящих габаритов. Проверьте техническое состояние выбранного узла: отсутствие критической коррозии, целостность чулок, исправность дифференциала и ступичных подшипников. Подготовьте мост к монтажу – очистите от грязи, обработайте антикором, при необходимости замените сальники и тормозные колодки.
Изготовьте силовые кронштейны для крепления к раме трицикла из толстостенной профильной трубы (сечение не менее 60×40 мм) или швеллера. Геометрия кронштейнов должна обеспечивать:
- Строго параллельное положение оси моста относительно переднего колеса
- Требуемый дорожный просвет (клиренс)
- Правильный угол наклона оси поворота (при использовании независимой подвески)
Ключевые этапы монтажа:
- Демонтируйте штатную заднюю вилку и колесо мотоцикла, сохраните элементы тормозной системы при необходимости интеграции.
- Приложите мост к раме, используя домкраты и подпорки для фиксации на расчетной высоте. Выровняйте его по центру продольной оси трицикла.
- Прихватите сваркой подготовленные кронштейны к лонжеронам рамы, контролируя соосность и отсутствие перекосов. Окончательно проварите стыки после точной проверки положения.
Важно: При жесткой сварке (без подвески) усильте зоны крепления дополнительными косынками. Для рессорной подвески приварите к раме проушины, для пружинной – чашки амортизаторов. Интегрируйте тормоза: для дисковых систем используйте гидравлику от донора, для барабанных возможна комбинация с мотоциклетным тросом. Обязательно установите стабилизатор поперечной устойчивости при широкой колее.
Модификация передней вилки и системы рулевого управления
Конструкция передней вилки требует радикальных изменений при переделке мотоцикла Урал в трицикл. Штатная телескопическая вилка не рассчитана на повышенные боковые нагрузки при повороте трёхколёсного транспортного средства. Основная задача – обеспечить жёсткость узла при сохранении управляемости и плавности хода.
Наиболее распространённое решение – установка автомобильной стойки вместо стандартной вилки. Для этого подходят амортизаторы от "Жигулей" (передняя подвеска классики) или иномарок с подходящей грузоподъёмностью. Крепление реализуется через самодельную траверсу из стального швеллера толщиной 8-10 мм, интегрированную в раму. Обязательно сохраняют угол наклона шкворня (кастер) в пределах 25-35° для стабилизации управления.
Ключевые этапы переделки
- Изготовление поворотных кулаков: Используют автомобильные ступицы (ВАЗ/ГАЗ) с переделанными креплениями под шаровые опоры и рулевые тяги.
- Монтаж рулевого механизма: Устанавливают реечную рулевую колонку от легкового автомобиля (например, ВАЗ-2108), синхронизируя её с мотоциклетным рулём через промежуточный вал с карданами.
- Расчёт кинематики: Углы установки колёс:
- Развал: -0.5° до -1°
- Схождение: 1-3 мм на сторону
| Компонент донора | Рекомендуемая модель | Особенности доработки |
| Амортизаторы | ВАЗ-2101 | Укорочение штока на 15-20% |
| Рулевая рейка | ВАЗ-2110 | Реверс тяг для правильного направления |
| Ступичный узел | ГАЗель (перед) | Облегчение дисков, подбор колёс 14-15" |
Критические моменты: Все сварные соединения усиливают накладными косынками. Шкворневые втулки заменяют на закрытые подшипники скольжения. Рулевые тяги располагают без резких изгибов – малейший люфт приведёт к "эффекту самопроизвольного поворота". Обязательна установка демпфера руля (стабилизатора курсовой устойчивости) от грузовых мопедов или скутеров для гашения вибраций.

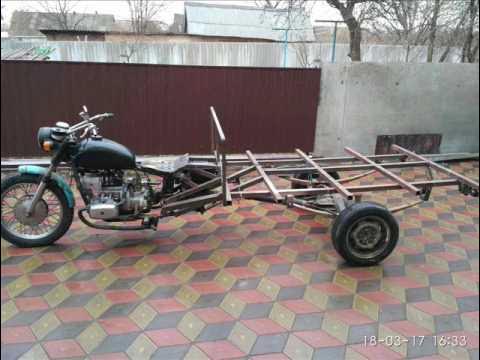

Сборка и усиление несущей рамы трицикла
Основой конструкции служит задняя часть рамы мотоцикла Урал, к которой приваривается усиленная тележка для двух колес. Предварительно демонтируйте крылья, бак и электрооборудование. Тщательно выверьте геометрию: ось симметрии новой конструкции должна совпадать с продольной осью мотоциклетной части, а плоскость крепления дифференциала – строго перпендикулярна направлению движения.
Стандартная рама Урала требует обязательного усиления из-за возросших нагрузок. Критически важные зоны – точки крепления задней подвески, сочленение мотоциклетного и автомобильного участков, а также места установки силового агрегата. Без дополнительного армирования металл быстро деформируется при эксплуатации.
Технология работ
- Материалы для усиления:
- Профильные трубы 40×40×2 мм (основной каркас тележки)
- Стальные пластины толщиной 4-5 мм (усиливающие косынки и накладки)
- Трубы круглого сечения Ø25-30 мм (распорки и диагональные связи)
- Ключевые этапы сборки:
Операция Технология Контроль Формирование тележки Сварка П-образного основания из профильной трубы с поперечными траверсами Диагонали ±1 мм Интеграция дифференциала Монтаж опорных пластин с отверстиями под крепления редуктора Соосность валов Соединение с рамой Урала Прихватка в 4-х точках с последующей проваркой двусторонним швом Угол кастера 5-7° - Армирование критических узлов:
- Накладка стальных пластин в зоне крепления задней подвески
- Установка диагональных распорок между лонжеронами тележки
- Приварка косынок в местах соединения вертикальных стоек с основанием
- Финишная обработка: Зачистка швов болгаркой, обезжиривание поверхности, нанесение 2-х слоев грунтовки по металлу. Обязательная проверка целостности сварных соединений методом магнитного контроля.
Установка двигателя и топливной системы
Монтаж силового агрегата начинается с фиксации двигателя на раме через резиновые демпферы, поглощающие вибрации. Необходимо обеспечить точное совмещение выходного вала двигателя с первичным валом коробки передач, контролируя соосность. На этом этапе устанавливается цепная или карданная передача с правильным натяжением.
Топливная система монтируется после закрепления бака на раме. Прокладываются топливопроводы от бака к фильтрам грубой очистки, затем к топливному насосу и карбюратору. Обязательна установка механического или вакуумного крана с дублирующим управлением из кабины.
Ключевые этапы сборки
Система питания:
- Бензобак крепится над двигателем с уклоном к карбюратору
- Топливные шланги защищаются от перегибов и нагрева
- Двойная фильтрация: сетка в баке + прозрачный фильтр-отстойник
Регулировка узлов:
- Проверка герметичности соединений топливной магистрали
- Настройка уровня топлива в поплавковой камере
- Калибровка тросов управления дроссельной заслонкой
| Компонент | Тип для Урала | Особенности монтажа |
|---|---|---|
| Карбюратор | К-68 или К-301 | Обязательная установка теплового экрана |
| Топливный насос | Диафрагменный БН-302 | Размещение ниже уровня бензобака |
После запуска двигателя контролируется отсутствие подтеканий топлива и работоспособность дренажной системы. Вентиляция бака выводится через расширительный шланг в безопасную зону.
Монтаж тормозов (передних и задних)
Для передних тормозов используйте дисковые механизмы от мотоцикла Урал. Закрепите тормозные диски на ступицах колес, соблюдая соосность и параллельность плоскостей. Установите суппорты на вилки через переходные пластины, обеспечив строгую перпендикулярность дискам без перекосов. Проложите гидролинии от главного цилиндра руля к суппортам, избегая резких изгибов.
Задние тормоза рекомендуется делать барабанного типа от автомобиля ВАЗ классической серии. Смонтируйте тормозные щиты на заднюю ось, предварительно адаптировав посадочные места. Соедините задние механизмы с главным цилиндром через пропорциональный клапан для регулировки усилия. Обязательно установите механический стояночный трос, интегрированный в общую систему.
Ключевые этапы сборки
Передняя система:
- Фиксация дисков на ступицах (момент затяжки 50-60 Н·м)
- Калибровка положения суппортов с зазором 0,3-0,5 мм до диска
- Подключение гидромагистралей с двойной обтяжкой фитингов
Задняя система:
- Установка щитов с барабанами на ось (центрирование по шаблону)
- Монтаж главного цилиндра с педалью и бачком
- Врезка пропорционального клапана в магистраль
После сборки выполните последовательную прокачку: сначала задний контур, затем передний. Отрегулируйте пропорциональным клапаном баланс 60/40 в пользу передних тормозов. Проверьте ход педали (макс. 1/3 хода до блокировки) и работоспособность ручного тормоза (фиксация на уклоне 15°).
Электрика: подключение приборов и освещения
Основой системы служит аккумуляторная батарея 12В, от которой питание через главный выключатель распределяется по цепям. Обязательно установите плавкие предохранители в разрыв каждой силовой линии – это защитит проводку от коротких замыканий. Сечение проводов выбирайте в соответствии с нагрузкой: для фар и розжига карбюратора не менее 2.5 мм², для поворотов и стоп-сигналов – 1.5 мм².
Главный жгут прокладывайте в гофротрубе вдоль рамы, избегая мест нагрева и подвижных элементов. Используйте герметичные разъемы для соединения блоков фар, задних фонарей и приборной панели. Все контакты тщательно обжимайте и изолируйте термоусадкой – вибрация трицикла требует особой надежности соединений.
Ключевые компоненты и порядок подключения
Соблюдайте последовательность сборки цепи:
- Цепь зажигания: АКБ → замок → коммутатор → катушка → свечи.
- Освещение: АКБ → реле света → переключатель на руле → фары/габариты.
- Сигналы: АКБ → реле поворотов → прерыватель → указатели → контрольная лампа.
Обязательные элементы безопасности:
- Реле напряжения для фар (предотвращает просадку света при запуске)
- Водонепроницаемые колодки для задних фонарей
- Дублирующий стоп-сигнал на верхней дуге
- Диодная изоляция цепи генератора
| Прибор | Тип разъема | Рекомендуемое сечение |
|---|---|---|
| Фара ближнего света | H4 | 2.5 мм² |
| Поворотники | PK22 | 1.5 мм² |
| Генератор | клеммная колодка | 4.0 мм² |
Важно: При подключении генератора Урала используйте штатный регулятор напряжения – самодельные схемы часто приводят к перезаряду АКБ. Проверьте фазировку обмоток тестером перед коммутацией.
Технический осмотр и первое пробное тестирование
Перед запуском двигателя тщательно проверьте все узлы: убедитесь в отсутствии подтёков масла или топлива, контролируйте надёжность крепления рулевых тяг, рычагов подвески, тормозных шлангов и хомутов выхлопной системы. Особое внимание уделите фиксации элементов рамы, которые подвергались модификации – сварочные швы должны быть целостными, без трещин.
Проверьте давление в шинах (рекомендуется 1.8-2.2 атм для переднего колеса и 2.0-2.5 атм для задних), уровень масла в двигателе и редукторе заднего моста, работоспособность светотехники, исправность тормозов (ход педали/рычага не должен превышать ⅔ хода). Убедитесь в правильной работе сцепления и отсутствии посторонних шумов при ручном прокручивании коленвала.
Процедура тестового заезда
Начните с статических проверок на месте:
- Запустите двигатель, прогрейте до 60°C, слушайте посторонние стуки или вибрации
- Проверьте реакцию на газ, работу генератора (напряжение на клеммах 13.5-14.5В)
- Протестируйте включение передач при выжатом сцеплении
Первый заезд проводите на закрытой площадке:
- Двигайтесь на 1-2 передаче со скоростью до 20 км/ч
- Проверьте отзывчивость руля в поворотах
- Выполните серию плавных торможений
- Контролируйте температуру двигателя и отсутствие подтёков
| Параметр | Норма | Действие при отклонении |
|---|---|---|
| Вибрация руля | Отсутствует | Проверить балансировку колёс |
| Нагрев тормозов | Локальный, умеренный | Прокачать систему, проверить суппорта |
| Увод в сторону | Не более 5° | Регулировка развала/схождения |
После 30-40 минут теста заглушите двигатель и повторно осмотрите узлы: проверьте момент затяжки критичных болтов (ступицы, шаровые опоры, крепление двигателя), проконтролируйте отсутствие деформаций в зонах сварки. Только после устранения всех замечаний допускается движение по дорогам общего пользования.
Список источников
При подготовке материалов о самостоятельной сборке трицикла на базе мотоцикла Урал использовались специализированные технические ресурсы, документация и практический опыт энтузиастов. Источники охватывают конструктивные особенности, юридические аспекты переоборудования и технические нюансы работы с компонентами.
Следующие материалы предоставляют детальные инструкции, чертежи узлов и разбор распространенных ошибок при конструировании трехколесных транспортных средств. Они помогут понять специфику модификации рамы, выбора подвески и адаптации трансмиссии.
- Техническая документация завода-изготовителя ИМЗ (Урал): руководства по ремонту и эксплуатации двигателя М-67, коробки передач, заднего моста
- Форум «Урал-мото»: архивные темы по переделке мотоциклов в трициклы с фотографиями реализованных проектов
- Пособие «Самодельные колесные транспортные средства» (ГОСТ Р 51815-2001): требования к конструкции самодельных ТС
- Видеоблог «Гараж 54»: разборы нестандартных решений при создании трициклов, тестирование альтернативных подвесок
- Журнал «Мото»: спецвыпуск «Кастом-проекты» с анализом кинематики трехколесных шасси
- Патент RU 2140984: описание конструкции балансирной подвески для трициклов
- Методичка «Расчеты мотоциклетных рам» МАДИ: раздел по усилению пространственных конструкций
