Троит двигатель ВАЗ-2114 инжектор 8V - причины и решение

Статья обновлена: 04.08.2025

Троение двигателя – распространённая неисправность, при которой двигатель ВАЗ-2114 работает неустойчиво: вибрирует на холостом ходу. Дергается под нагрузкой и заметно теряет мощность.

Этот симптом сигнализирует о пропусках воспламенения топливной смеси в одном или нескольких цилиндрах и требует немедленной диагностики. Игнорирование проблемы может привести к серьёзным повреждениям: прогоранию клапанов. ускоренному износу поршневой группы и катализатора.

Выявление точной причины троения на 8-клапанном инжекторном двигателе – первый критичный шаг к эффективному ремонту.

Диагностика состояния высоковольтных проводов мультиметром

Для проверки снимите провода с двигателя, предварительно маркировав их расположение во избежание путаницы при обратной установке. Зачистите контакты от грязи и окислов, чтобы обеспечить надежный контакт с щупами мультиметра при замерах сопротивления.

Установите мультиметр в режим измерения сопротивления (диапазон до 20 кОм). Подключите щупы к металлическим наконечникам с обеих сторон провода и зафиксируйте показания. Повторите процедуру для каждого проводника от катушки зажигания к свече, сравнивая результаты измерений.

Анализ результатов замеров

• Норма: Сопротивление должно находиться в пределах 3.5–10 кОм для большинства моделей ВАЗ-2114.
• Отклонение: Показания ниже 3 кОм сигнализируют о внутреннем пробое, а превышение 10 кОм или бесконечность (обрыв) указывают на износ жилы или нарушение контакта.
• Разброс значений: Расхождение между проводами более чем на 2–4 кОм свидетельствует о необходимости замены комплекта даже при наличии одного исправного провода.

Дополнительно осмотрите изоляцию на наличие потертостей, трещин или оплавлений. Повреждения наружного слоя приводят к утечке тока на массу, что проявляется как пропуски зажигания под нагрузкой. Качественную диагностику изоляции проводов мультиметром выполнить невозможно – замените провод при любых сомнениях в его состоянии.

Тестирование работоспособности катушки зажигания

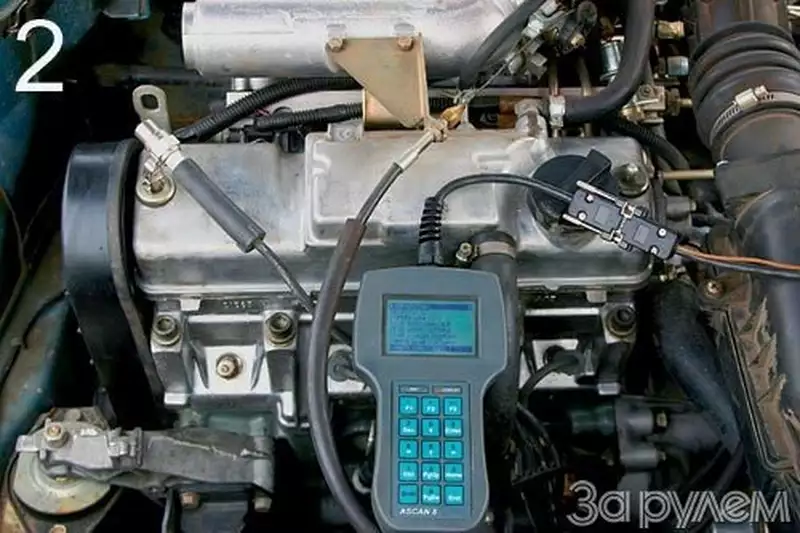

Подключите диагностический сканер к ЭБУ для считывания ошибок: конкретную неисправность цилиндра укажет код вида P0301-P0304. Если сканер недоступен, проведите визуальный осмотр: трещины, оплавления или следы нагара на корпусе катушки требуют замены.

Проверьте сопротивление первичной обмотки мультиметром в режиме Ω: отсоедините разъем катушки, замерьте между выводами 1 и 1а (крайние контакты). Норма для ВАЗ-2114 – 0.5-0.73 Ом. Отклонение указывает на обрыв или межвитковое замыкание.

• Проверка вторичной обмотки: установите щупы мультиметра в гнёзда высоковольтных проводов 1-4 и 2-3 цилиндров. Корректное сопротивление – 4.08-6.28 кОм.
• Искрообразование: выкрутите свечу из проблемного цилиндра, наденьте на неё ВВ-провод, приложите резьбой к массе двигателя. Попросите помощника провернуть стартер: отсутствие яркой сине-фиолетовой искры подтверждает неисправность катушки.
• Тест цепи питания: включите зажигание, измерьте напряжение на разъёме катушки (+12 В на контакте 2 при включённом зажигании и +12 В на контакте исправного реле).

Проверка герметичности впускного коллектора

Нарушение герметичности впускного коллектора вызывает подсос неучтенного воздуха, что приводит к обеднению топливной смеси и пропускам воспламенения в цилиндрах. Это проявляется троением двигателя, плавающими оборотами, ошибками P0171/P0174 и характерным шипением при работе.

Методы диагностики утечек:

1. Обработка соединений очистителем:
   • Запустите прогретый двигатель
   • Последовательно распыляйте состав (WD-40, карбклинер) на стыки коллектора, прокладку ГБЦ, вакуумные шланги
   • Наблюдайте за оборотами: кратковременная стабилизация работы указывает на дефектную зону
2. Визуальный осмотр:
   • Проверьте целостность прокладки в месте прилегания к ГБЦ
   • Осмотрите вакуумные шланги (особенно отростки PCV и усилителя тормозов) на предмет трещин
   • Убедитесь в надежности затяжки гаек коллектора (момент 22 Н∙м)
3. Контроль шагов РХХ:
   • Подключите диагностический сканер
   • Сравните значения регулятора холостого хода на прогретом двигателе (норма: 30-50 шагов)
   • Превышение показателей >70 шагов подтверждает подсос воздуха
4. Тест дымогенератором:
   • Заглушите впускной тракт после ДМРВ
   • Подайте дым под давлением 0.5 атм
   • Визуально выявите выход дыма в местах разгерметизации

Устраните обнаруженные дефекты: замените поврежденные прокладки и шланги, протяните крепежные гайки (соблюдая порядок затяжки). Для пластиковых коллекторов ВАЗ-2114 трещины в корпусе требуют замены узла.

Поиск подсоса воздуха через вакуумные шланги ВАЗ-2114

Осмотрите все вакуумные шланги двигателя на предмет трещин, порезов и следов перегибов. Особенно проверьте соединения штуцеров впускного коллектора, шланга усилителя тормозов, регулятора давления топлива и клапана адсорбера. Любое повреждение создает неучтенный воздух, что обедняет топливную смесь.

Используйте дымогенератор для точной диагностики: подайте дым во впускной тракт при выключенном двигателе и наблюдайте за утечками. Если оборудование недоступно, последовательно пережимайте шланги работающего мотора зажимами (осторожно, чтобы не повредить). Временное исчезновение троения укажет проблемный участок.

Алгоритм проверки без спецоборудования:

1. Запустите двигатель, дайте ему прогреться до рабочих температур.
2. Обработайте шланги и узлы WD-40 или подобной жидкостью. Наличие подсоса проявится кратковременным выравниванием оборотов.
3. Проверьте герметичность соединений на модуле дроссельной заслонки и патрубке между ДМРВ и корпусом заслонки.
4. Осмотрите заглушки коллектора на отсутствие следов сколов или потери упругости.
5. Подтяните хомуты критичных соединений отверткой для исключения слабой фиксации.

Очистка топливных форсунок специальным составом

Действие направлено на устранение загрязнений в каналах и на игле распылителя, вызванных некачественным топливом или естественным износом. Процедура восстанавливает правильное формирование топливной струи и её подачу во впускной коллектор.

Очистка осуществляется через впрыск промывочной жидкости напрямую в топливную рампу вместо штатной системы подачи топлива. Специальная установка подключается к штуцерам рампы, создавая необходимое давление для циркуляции состава через форсунки при работающем двигателе.

Ключевые этапы очистки

1. Подготовка оборудования: промывочная станция с жидкостью на основе ПА (полиэфираминов)
2. Отключение топливного насоса путём снятия предохранителя
3. Соединение установки с топливной рампой через адаптеры вместо штатных топливных магистралей
4. Прогрев двигателя до рабочей температуры
5. Запуск мотора и прогон промывочной жидкости через систему (10-30 минут)
6. Контроль оборотов и равномерности работы ДВС в процессе очистки

Важно: используйте только специализированные автохимические составы. Домашние смеси (ацетон, растворители) разрушают уплотнения.

Результат достигается за 90% случаев появления троения, если проблема вызвана отложениями. При отсутствии эффекта требуется диагностика датчиков или механическая чистка форсунок на стенде.

Проверка давления в топливной рампе манометром

Подключите манометр к штуцеру топливной рампы двигателя ВАЗ-2114. Предварительно снимите защитный колпачок с ниппеля, стравите остаточное давление коротким нажатием на золотник. Используйте переходник с резьбой 5/16" для герметичного соединения манометра со штуцером. Убедитесь в отсутствии утечек топлива при монтаже.

Измеряйте давление в ключевых режимах работы двигателя. Зафиксируйте показания при включении зажигания (до запуска), на холостом ходу (с вакуумным шлангом РХХ и без), при работе двигателя под нагрузкой (резкое открытие дросселя) и на пережатой "обратке". Сравните полученные параметры с нормативами для модели.

Эталонные значения давления

Оптимальные показатели для ВАЗ-2114 (8 клапанов):

• На холостом ходу: 2.8-3.2 бар
• С отсоединённым вакуумным шлангом РХХ: 3.3-3.7 бар
• "Проброс" при выключении зажигания: удерживает ≥ 1.5 бар за 10 минут

Симптом при замере	Возможная неисправность
Падение ниже 2.5 бар на холостом ходу	Неисправность топливного насоса, забитый фильтр
Скачки давления при нагрузке	Загрязнение сетки бензонасоса, регулятор давления
Быстрый спад после остановки мотора	Утечка через регулятор или форсунки

Важно! При аномальных показаниях последовательно проверьте: фильтр тонкой очистки топлива, производительность насоса (3.8 л/мин минимально), исправность регулятора на рампе. Проверку проводите с прогретым двигателем.

Диагностика регулятора давления топлива ВАЗ-2114

Проверку регулятора давления топлива (РДТ) начинают при симптомах троения двигателя: нестабильные обороты холостого хода, падение мощности, ошибки по обедненной смеси (например, P0171) или колебания давления в топливной рампе. Основные методы диагностики включают контроль давления в топливной системе на разных режимах работы двигателя и осмотр состояния вакуумного шланга, подключенного к регулятору.

Отсоедините вакуумный шланг от РДТ при работающем двигателе. Убедитесь в отсутствии следов бензина в шланге или на его наконечнике – это указывает на разрыв диафрагмы регулятора. Внутри шланга должен быть только разреженный воздух. Используйте манометр (0–7 атм), подключенный к рампе через специальный переходник: запустите мотор, зафиксируйте давление на холостом ходу (2.8–3.2 атм), после чего пережмите сливную магистраль обратки – исправный РДТ покажет резкий рост до 6–7 атм. Отсутствие скачка давления свидетельствует о негерметичности клапана регулятора.

Ключевые этапы диагностики

1. Визуальный осмотр: проверьте целостность вакуумного шланга и корпуса РДТ, убедитесь в отсутствии подтеканий топлива.
2. Тест диафрагмы: заглушите двигатель, снимите вакуумный шланг с регулятора, подключите ручной насос (например, от тонометра) к штуцеру РДТ. Подайте воздух под давлением 0.5 атм – исправная диафрагма должна удерживать давление. Падение указывает на разрыв.
3. Измерение давления манометром:
   • При работающем двигателе и подключенном вакуумном шланге: 2.8–3.2 атм;
   • После снятия вакуумного шланга: рост давления до 3.8–4.0 атм (норма);
   • При пережатой обратке: скачок до 6–7 атм.
4. Проверка возврата топлива: заглушите мотор, отсоедините обратную магистраль от РДТ, опустите конец трубки в емкость. При включении зажигания (без запуска двигателя) не должно быть интенсивной струи топлива – это признак "зависания" регулятора в открытом положении.

Замена топливного фильтра при засорении

Признаки засорения фильтра: заметная потеря мощности, рывки при разгоне, нестабильная работа двигателя на высоких оборотах или трудный запуск. Восстановление штатной производительности топливной системы требует немедленной замены элемента.

Для работ подготовьте новый фильтр (оригинальный код 2112-1117010-00), защитные очки, ветошь, ключи на "17" и "10", шлицевую отвертку. Работы выполняются в проветриваемом помещении при холодном двигателе с отсоединенной минусовой клеммой АКБ.

1. Сброс давления в топливной системе:
   Извлечь предохранитель топливного насоса (F3 в монтажном блоке), запустить двигатель до остановки, проверить отсутствие запуска 2-3 раза стартером.
2. Демонтаж старого фильтра:

   • Отжать пластиковые фиксаторы магистралей на штуцерах фильтра.
   • Ключом "17" ослабить прижимную хомутную гайку над защитной крышкой.
   • Аккуратно снять подающий и обратный топливопроводы, закрыв штуцера чистой ветошью.
3. Установка нового фильтра:

   • Сориентировать стрелкой корпуса в сторону движения топлива (от насоса к рампе).
   • Защелнуть магистрали до характерного щелчка фиксаторов.
   • Затянуть хомут под днищем автомобиля моментом 3-5 Н∙м.
4. Проверка герметичности:
   Вернуть предохранитель Ф3, включить зажигание на 10 секунд (без запуска двигателя), визуально осмотреть соединения на предмет подтеков.

При первом запуске возможно кратковременное калибровочное троение – штатное восстановление давления. После замены оцените динамику разгона и стабильность холостого хода.

Очистка дроссельной заслонки от загрязнений

Загрязнение дроссельной заслонки происходит из-за картерных газов, паров масла и пыли, проникающих через воздушный фильтр. Отложения на стенках и оси заслонки нарушают герметичность, вызывают нестабильный холостой ход, провалы оборотов и повышенный расход топлива.

Процедуру очистки выполняйте каждые 30-40 тыс. км или при явных симптомах неисправности. Потребуется средство для чистки карбюраторов (например, ABRO, Liqui Moly), мягкая кисть, ветошь и защитные перчатки. Перед работой отсоедините минусовую клемму АКБ.

Порядок очистки

1. Снимите корпус воздушного фильтра и откройте доступ к дроссельному узлу
2. Отсоедините разъемы датчика положения дроссельной заслонки (ДПДЗ) и регулятора холостого хода (РХХ)
3. Демонтируйте дроссельный узел, аккуратно отсоединив патрубки охлаждающей жидкости (слейте антифриз в емкость)
4. Обильно нанесите очиститель на внутренние поверхности заслонки, каналы и ось вращения
5. Удалите грязь мягкой кистью или безворсовой ветошью (не царапайте покрытие)
6. Очистите канал РХХ и посадочное место заслонки при закрытом положении
7. Просушите узел сжатым воздухом, затем установите на место, подключите все патрубки и датчики

Внимание: После первой запуск двигателя возможны повышенные обороты – это нормально. ЭБУ адаптируется через 10-15 минут работы. Проверьте герметичность соединений: подсос воздуха сведет эффект процедуры к нулю.

Проверка работы датчика положения дроссельной заслонки

Первым этапом выполните визуальный осмотр датчика, колодки проводов и состояния дроссельного узла. Убедитесь в отсутствии механических повреждений корпуса датчика, следов масляных загрязнений на контактах, окисления или нарушенной изоляции проводов. Проверьте надежность фиксации электрического разъема – характерные щелчки при подключении подтверждают правильность соединения.

Для диагностики работоспособности потребуется мультиметр. Снимите датчик, предварительно отсоединив разъем и открутив крепежные винты. Лабораторным способом проверьте изменение сопротивления между выводами при плавном перемещении дроссельной заслонки рукой: нормальный датчик демонстрирует постепенное снижение/увеличение показаний без скачков.

Основные параметры при электропроверке на автомобиле:

Контакты	Напряжение (ключ зажигания ON)	Условия
Сигнальный (обычно средний контакт)	0,5-0,7 В (заслонка закрыта)	Педаль газа отпущена
Сигнальный (обычно средний контакт)	4,0-4,8 В (заслонка полностью открыта)	Педаль газа нажата до упора

Косвенные признаки неисправности:

• Скачки холостого хода при неподвижной педали газа
• Задержка реакции на нажатие акселератора или самопроизвольное увеличение оборотов
• Появление ошибок P0122, P0123, P2135 в памяти ЭБУ

При обнаружении обрывов тракта сигнала, отклонений напряжения или характерных провалов при плавном открытии заслонки – датчик подлежит замене. Монтаж нового устройства обязательно завершайте адаптацией дроссельного узла через диагностическое оборудование.

Тестирование датчика массового расхода воздуха

Зафиксируйте текущие ошибки двигателя через диагностический сканер OBD-II перед началом процедуры. Отсоедините разъём ДМРВ при работающем двигателе для оценки реакции ЭБУ: если работа силового агрегата стабилизируется (исчезает троение), датчик требует замены.

Измерьте напряжение между контактами сигнального провода и массой мультиметром при включённом зажигании (двигатель остановлен). Показания вне диапазона 0.99–1.01 В (если датчик Bosch B0 280 218 037) свидетельствуют о неисправности контроллера.

Схема подключения контактов ДМРВ

Контакт	Назначение
5	+12В питание
4	Сигнал на ЭБУ
3	Заземление

Визуальная проверка:

• Убедитесь в отсутствии трещин на гофре воздуховода
• Исключите попадание масла через сапун на чувствительный элемент

Важно! Проведите тест параметра "НАГРУЗКА" в диагностической программе на холостых оборотах: значение 23%–25% подтверждает исправность ДМРВ, показатели выше 35% указывают на критический износ.

Диагностика датчика положения коленвала осциллографом

Использование осциллографа позволяет точно оценить форму и амплитуду сигнала ДПКВ, что критично при диагностике троения двигателя и сбоев фазировки впрыска. Стандартный индукционный датчик генерирует аналоговый сигнал переменного напряжения, качество которого напрямую влияет на корректность работы контроллера. Осциллографирование выявляет скрытые дефекты, не фиксируемые сканерами: искажение синусоиды, изменение частоты сигнала или падение напряжения при вращении коленвала.

Подключение производится параллельно к сигнальному проводу датчика (контакт B разъёма) с помощью щупа осциллографа и универсального зажима типа "крокодил" на массу двигателя. Диагностика выполняется на работающем двигателе либо на прокрутке стартером. Ключевые параметры осциллограммы: период следования импульсов, амплитуда напряжения (минимум 0,5 В при прокрутке стартером), отсутствие паразитных выбросов и плавность формы кривой без "ступенек". Аномальная зашумленность линии указывает на проблемы экранировки проводки либо ЭМ-наводки от катушки зажигания.

Процедура анализа и типовые неисправности

1. Запустите сбор данных на холостом ходу: стабильная работа отображается равномерными синусоидальными импульсами.
2. Резко нажмите педаль газа: сигнал должен сохранять целостность формы без срезанных пиков.
3. Сравните осциллограмму с эталоном для ВАЗ-2114: амплитуда 1.5–2.5 В, частота импульсов пропорциональна оборотам (без резких провалов).

Отклонение сигнала	Возможная причина
Прерывистые импульсы	Трещины или загрязнение дискретного диска синхронизации
Нулевая амплитуда	Обрыв цепи, повреждение катушки ДПКВ
Заниженное напряжение (< 0.3В)	Замыкание на массу, межвитковое КЗ в датчике
Искажение синусоиды	Деформация зубьев шкива, ослабление крепления датчика

Проверка датчика фаз (распредвала) на корректность сигнала

Датчик фаз определяет положение распределительного вала для синхронизации впрыска топлива и зажигания. Неисправность проявляется в виде неровной работы двигателя (троения), увеличенного расхода топлива и ошибок P0340-P0344. Для точной диагностики требуется комплексная проверка выходного сигнала.

Проверка выполняется мультиметром и осциллографом при включенном зажигании либо работающем двигателе. Обязательно убедитесь в целостности проводки к датчику (контакты A - +12V, B - масса, C - сигнал к ЭБУ) и отсутствии повреждений на разъеме.

Процедура проверки сигнальной цепи

1. Отключите разъем датчика и включите зажигание
2. Измерьте напряжение между контактом C (сигнальный провод) и массой авто. Норма - не менее 12В.
3. Подсоедините датчик обратно и подключите осциллограф к сигнальному проводу
4. Прокрутите двигатель стартером и зафиксируйте осциллограмму

Характеристика сигнала	Исправный датчик	Неисправность
Форма импульса	Четкие прямоугольные импульсы	Искаженная форма или хаотичные пики
Частота импульсов	Совпадает с частотой вращения распредвала	Не соответствует частоте вращения
Амплитуда напряжения	Не менее 0.4-5В при запуске	Менее 0.3В

Дополнительно измерьте сопротивление обмотки на выключенном двигателе: норма для исправного датчика распределительного вала ВАЗ-2114 составляет 550-750 Ом. Использование диагностического сканера для мониторинга параметра "Угол распредвала" в реальном времени помогает выявить прерывистые неполадки.

Анализ ошибок двигателя через диагностический разъем OBD-II

Подключите диагностический сканер к разъему OBD-II (расположен под панелью водителя у педального узла). Включите зажигание, не запуская мотор. Сканер должен установить связь с ЭБУ – индикация на приборе подтвердит подключение.

Изучите расшифровку кодов неисправностей (DTC). Для ВАЗ-2114 критичны ошибки по цилиндрам: P0300 (пропуски зажигания), P0301-P0304 (конкретный цилиндр). Также проверьте коды датчиков: P0130-P0134 (кислородный датчик), P0172 (богатая смесь), P0171 (бедная смесь), P0340 (датчик положения распредвала).

Типовые причины на основе ошибок

• P0300-P0304: Проблемы с искрообразованием (свечи, катушки, ВВ-провода) или компрессией.
• P0130-P0134: Неисправность лямбда-зонда, обрыв проводки, замыкание цепи.
• P0171/P0172: Утечки воздуха, негерметичность топливной системы, загрязнённые форсунки.
• P0340: Отказ ДПРВ, смещение меток ГРМ, повреждение шестерни распредвала.

Важно: После устранения неполадок удалите ошибки сканером и выполните тест работы двигателя на прогретом моторе с последующей повторной диагностикой.

Осмотр состояния ремня ГРМ на предмет смещения меток

Убедитесь в отсутствии внешних повреждений ремня ГРМ: трещин, расслоений, следов масла или охлаждающей жидкости. Проверьте степень натяжения, нажав на ремень между распредвалом и помпой – допустимый прогиб составляет 5–6 мм. Осмотрите смежные компоненты: состояние роликов, помпы и сальников коленвала на предмет подтеканий.

Совместите метки механизма газораспределения. Для этого проверьте совпадение:

1. Метка на шкиве коленвала с риской на масляном насосе (видна через специальное окно).
2. Метку на шестерне распредвала с отливом на корпусе подшипников.

При несовпадении меток снимите ремень ГРМ. Проведите корректировку положения шкивов по инструкции:

1. Ослабьте болт натяжного ролика.
2. Снимите ремень.
3. Выставьте точное совпадение меток коленвала и распредвала.
4. Смонтируйте ремень, обеспечив правильное натяжение.

Зафиксируйте ключом шкив коленвала при затяжке болта натяжителя. Проверните двигатель на 2 оборота стартером и повторно оцените совпадение меток. Разблокировка ошибки ЭБУ сканером обязательна после манипуляций.

Проверка компрессии в цилиндрах компрессометром

Перед проверкой убедитесь, что аккумулятор полностью заряжен, а стартер исправно крутит двигатель. Прогрейте мотор до рабочей температуры (80-90°С) и снимите все свечи зажигания.

Отключите подачу топлива путем снятия предохранителя бензонасоса или разъема форсунок. Ключом затяните компрессометр в свечное отверстие первого цилиндра. Плотно удерживая прибор, попросите помощника выжать педаль газа до упора и крутить стартером 4-7 секунд, пока показания на шкале не перестанут расти. Зафиксируйте значение.

Повторите процедуру для всех цилиндров и сравните результаты. Стандартная величина для ВАЗ-2114: 11-14 бар (МПа). Допустимый разброс между цилиндрами не должен превышать 1 бар.

• Низкая в одном цилиндре: вероятны зависание или прогорание клапана, залегание или поломка колец.
• Низкая во всех цилиндрах: износ цилиндропоршневой группы, растяжение цепи ГРМ.
• Высокая во всех цилиндрах: сильное нагарообразование в камере сгорания.

Дополнительная диагностика: Залейте 5-6 мл моторного масла через свечное отверстие в "слабый" цилиндр и повторите замер. Повышение компрессии указывает на износ колец/цилиндров. Если значения не изменились, проблема в клапанах или прокладке ГБЦ.

Дефектовка клапанов при низкой компрессии

Перед дефектовкой клапанов убедитесь, что низкая компрессия не вызвана поршневой группой (через маслоналивную горловину слышны шипение или свист при прокрутке стартером). Проверьте герметичность камеры сгорания пневмотестером через свечное отверстие: шипение воздуха через впуск указывает на неплотность впускных клапанов, через выпуск или глушитель – на дефект выпускных.

После демонтажа головки блока цилиндров выполните:

Этапы осмотра и замеров

• Визуальный контроль: трещины, прогар кромки тарелки или деформация стержня (особенно после обрыва ремня ГРМ). Нагар на седле или фаске укажет на неплотное прилегание.
• Проверка герметичности маслом: установите клапан в седло головки, заполните камеру керосином. Появление капель на обратной стороне в течение 1-2 минут подтверждает неплотность.
• Замер зазоров: щупом проверьте расстояние между стержнем клапана и направляющей втулкой (норма: впуск 0.04-0.07 мм, выпуск 0.06-0.09 мм). Износ свыше 0.15 мм требует замены втулки.
• Инструментальный контроль: микрометром измерьте толщину стержня в трех точках для выявления эллипса или конуса (допустимое отклонение ≤ 0.02 мм).

Типовые дефекты и решения:

Дефект	Признак	Ремонтное воздействие
Прогар тарелки	Оплавление края, локальная коррозия	Замена клапана и притирка седла
Изгиб стержня	Биение стержня > 0.05 мм при вращении	Замена клапана с обязательной заменой маслосъемного колпачка
Износ седла	Раковина на посадочной поверхности	Фрезеровка седла с последующей притиркой

После ремонта обязательна повторная притирка клапанов пастой (сначала крупной, потом мелкой). Контроль: карандашная сетка на тарелке стирается равномерно по всей окружности после 2-3 поворотов клапана. Перед сборкой очистите ГБЦ от абразивных частиц!

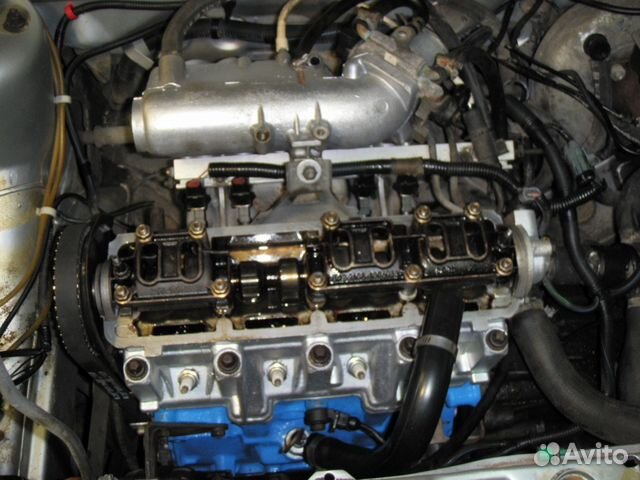

Замена прокладки клапанной крышки при утечке масла

Перед началом работ убедитесь, что двигатель остыл. Очистите поверхность клапанной крышки и прилегающей зоны ГБЦ от грязи ветошью, предотвращая попадание частиц в двигатель. Снимите пластиковый декоративный кожух двигателя (при наличии), отсоедините разъемы датчиков и шланги, мешающие демонтажу.

Крестовой отверткой или головкой на 8 мм последовательно открутите 8 гаек крепления крышки. Снимите металлические шайбы-прокладки под гайками. Аккуратно подденьте крышку плоской отверткой, отделяя ее от блока цилиндров – избегайте деформации фланца.

Установка новой прокладки

Удалите остатки старой прокладки и масла с посадочных поверхностей крышки и ГБЦ. Обезжирьте контактные плоскости. Уложите новую резиновую прокладку в канавку крышки, убедившись в полном прилегании без перекосов.

1. Нанесите точечно герметик (например, Loctite 574) в местах стыков полукруглых сальников и углах ГБЦ.
2. Установите крышку на блок цилиндров, совместив крепежные отверстия – не смещайте прокладку.
3. Верните на место шайбы под гайки.
4. Затягивайте гайки диагонально крест-накрест в 2 этапа:
   • Предварительно с усилием 1-2 Н·м.
   • Окончательно с моментом 6-8 Н·м (не допуская перетяжки!).

Контрольная проверка:	Запустите двигатель, прогрейте до рабочей температуры. Осмотрите стык подтеков масла. Допустимо легкое просачивание в первые 10 минут – герметик должен полимеризоваться.
Типовые ошибки:	Попадание грязи в масляные каналы Перетяжка крепежа (ведет к короблению крышки) Игнорирование замены деформированных резиновых втулок под гайки

Проверка состояния поршневых колец

Снижение компрессии в одном или нескольких цилиндрах – основной признак износа или залегания колец. Для проверки используйте компрессометр: прогрейте двигатель до рабочей температуры, выверните свечи зажигания, установите прибор в свечное отверстие проверяемого цилиндра. Проворачивайте коленвал стартером до остановки роста показаний манометра.

Сравните результаты с нормативом для ВАЗ-2114 (10-14 бар). Разница между цилиндрами не должна превышать 1 бар. Если компрессия низкая, влейте в цилиндр 5 мл моторного масла через свечное отверстие и повторите замер. Повышение давления укажет на неисправность колец (масло временно уплотняет зазоры), сохранение низких значений свидетельствует о проблемах с клапанами.

Способы диагностики колец без разбора двигателя

• Перепад давления в картере: Подключите манометр к сапунну при работающем двигателе. Превышение давления более 5-10 мм вод. ст. (особенно в режиме резкой перегазовки) укажет на прорыв газов из-под колец
• Расход масла: Троение в сочетании с расходом масла свыше 300 мл/1000 км – косвенный признак износа маслосъемных колец
• Состояние свечей: Масляный нагар на электроде и резьбе свечи проверяемого цилиндра подтверждает попадание масла в камеру сгорания

Признак неисправности	Возможная причина
Компрессия < 9 бар	Сильный износ или поломка колец
Массивный масляный нагар на свече	Не работает маслосъемное кольцо
Пузырьки в расширительном бачке	Прогар прокладки ГБЦ (не кольца!)

1. При подтверждении неисправности колец снимите ГБЦ и поддон двигателя
2. Извлеките поршни с шатунами через верх блока цилиндров
3. Проверьте зазор в замке колец щупом (норма 0.25-0.45 мм)
4. Осмотрите кольца и канавки поршня на предмет закоксовки, трещин, деформаций
5. Замените кольца комплектом при: задирах на юбке поршня, износе канавок свыше 0.1 мм, поломке любого кольца или сквозном выкрашивании хрома

Чистка или замена датчика кислорода (лямбда-зонда) на ВАЗ-2114 (8 клапанов)

Проблемы с лямбда-зондом – частая причина троения инжекторного двигателя ВАЗ-2114. Неисправный датчик передает некорректные данные о составе выхлопных газов в ЭБУ, что приводит к нарушению формирования топливно-воздушной смеси. Это проявляется в неустойчивой работе на холостом ходу, рывках при движении, повышенном расходе топлива и ошибках типа Р0130–Р0134 или Р1102 в памяти контроллера.

Диагностика начинается с проверки электрической цепи мультиметром: измеряется сопротивление нагревательного элемента (норма: 2–14 Ом) и опорное напряжение (0.45 В). Анализ сигнального напряжения требует осциллографа или сканера: при прогретом двигателе показатель должен циклически изменяться в диапазоне 0.1–0.9 В. Стабильные значения вне этого интервала указывают на неисправность датчика.

Порядок работ

1. Демонтаж старого датчика:
   • Прогрейте двигатель для снижения риска срыва резьбы.
   • Отсоедините колодку проводов.
   • Используйте специальный ключ для лямбда-зонда или головку на 22 мм.
2. Чистка (если датчик работоспособен):
   • Поместите чувствительный элемент в ортофосфорную кислоту на 15–20 минут.
   • Аккуратно удалите нагар мягкой кистью, не повреждая керамику.
   • Промойте дистиллированной водой и просушите.

   Важно: Чистка помогает только при загрязнении, механические повреждения требуют замены.

3. Установка нового датчика:
   • Нанесите на резьбу графитовую смазку (не герметик!).
   • Затяните с моментом 30–45 Н∙м.
   • Подключите разъем и выполните сброс ошибок ЭБУ адаптацией или сканером.

Параметр	Норма	Отклонение
Напряжение нагревателя	12 В	Обрыв цепи → Р0140
Частота сигнала	0.5–3 Гц	<0.5 Гц → засор, >3 Гц → подсос воздуха

Тестирование адсорбера и его электромагнитного клапана

Электромагнитный клапан адсорбера (КПА) регулирует подачу паров бензина из адсорбера во впускной коллектор. Неисправность вызывает нестабильные обороты холостого хода, троение двигателя и ошибки Р0441, Р0444. Проверка исключает утечки воздуха и нарушения работы топливной системы.

Перед диагностикой осмотрите шланги адсорбера на повреждения и герметичность соединений. Отсоедините электрический разъем клапана. Подготовьте мультиметр и источник 12В (аккумулятор или адаптер).

Порядок диагностики:

1. Измерение сопротивления клапана:

1. Установите мультиметр в режим замера сопротивления (Ω)
2. Подключите щупы к контактам КПА
3. Нормальное значение: 12–50 Ом

Отклонение указывает на обрыв или замыкание обмотки.

2. Проверка питания и управления:

• Включите зажигание без запуска двигателя
• Измерьте напряжение между «+» разъема клапана и массой авто: должно быть ≈12В
• Подключите лампу-пробник (12В/3Вт) к контактам разъема ЭБУ
• При работе двигателя на холостом ходу лампа должна мигать

Отсутствие импульсов – неисправность цепи управления ЭБУ.

3. Механическое тестирование клапана:

Действие	Ожидаемый результат
Снять клапан с адсорбера	–
Подать 12В на контакты клапана	Слышен щелчок, воздух проходит свободно
Отключить питание	Щелчок, воздух не проходит

4. Проверка адсорбера:

• Отсоедините шланг от клапана к коллектору
• Продуйте адсорбер компрессором (макс. 2 атм) через штуцер бака
• Воздух должен выходить из штуцера клапана без препятствий

Отсутствие продува свидетельствует о засоре.

Проверка цепей управления катушкой зажигания

Убедитесь в наличии питания на катушке зажигания при включённом зажигании. Проверьте контактную колодку: на центральный провод (цветовая маркировка обычно коричневый/красный) должно приходить +12В. Отсутствие напряжения указывает на обрыв в цепи от реле или перегорание предохранителя F16 (15А) в монтажном блоке.

Прозвоните массовый провод (чёрный, идущий к клемме "1Б" катушки), подключённый к двигателю. Очистите точки контакта от окислов. Используйте мультиметр в режиме омметра: сопротивление между "массой" катушки и минусом АКБ должно быть близко к нулю. Ненулевое значение сигнализирует о плохом контакте "массы".

Диагностика управляющего сигнала от ЭБУ

Для проверки импульсов с блока управления:

1. Подсоедините осциллограф или светодиодный пробник к управляющему проводу катушки (клемма "1А", провод синий с белой полосой).
2. Прокрутите стартер: исправный ЭБУ выдаст импульсы 1–5 В. Отсутствие сигнала – признак неисправности контроллера, обрыва в цепи, либо проблем с датчиком положения коленвала.
3. Измерьте сопротивление управляющей цепи между клеммой "1А" и контактом "1" разъёма ЭБУ. Показания мультиметра должны составлять 0–2 Ом.

Зафиксируйте надёжность соединения в разъёмах катушки и ЭБУ. Нагар, влага или деформация контактов нарушают передачу сигнала.

Провод	Нормальное сопротивление (Ом)	Отклонение
Питание (+12В)	Напряжение 11–14В	Обрыв, F16
Масса	0–0.5	Коррозия, плохой контакт
Управляющий (ЭБУ)	0–2	Обрыв, повреждение изоляции

Важно: При замене катушки используйте аналогичную оригинальную модель (артикул 2112-3705010). Несоответствие параметров вызывает перегрев и повторный отказ.

Диагностика модуля зажигания на пробой

Проверка сопротивления свечей зажигания не отобразит пробой модуля, поэтому потребуется специальный инструмент. Нам необходим искровой тестер с регулируемым зазором (диапазон 1–3 см) или стеклянный диагностический стенд – аренда или самостоятельное изготовление из старой свечи.

Процесс проводится последовательно для каждого высоковольтного вывода на заглушенном двигателе после снятия модуля. Фиксируйте моменты появления пробоя в темноте для точного выявления неисправности – видимая искра на корпусе или между контактами при работе указывает на пробой.

1. Демонтаж модуля: Отсоедините минусовую клемму АКБ, затем аккуратно снимите высоковольтные провода, запомнив их расположение, и открутите крепление модуля к двигателю.
2. Подготовка тестера: Вставьте тестер в свечное отверстие на первом цилиндре, соедините кабелем прорезиненной частью с модулем.
3. Визуальный контроль:
   • Сколы/трещины на корпусе
   • Нагар или следы сажи на контактах
   • Потеки масла или грязи
4. Проверка искры:
   1. Помощник прокручивает стартер
   2. Увеличивайте зазор тестера до 2.5 см
   3. Наблюдайте искру: стабильная сине-фиолетовая – норма, отсутствие/прерывание или красно-жёлтая – дефект
5. Тест на пробой: В полной темноте повторите пункт 4 – искра пробегает по корпусу модуля или между выводами? Замените модуль при положительном результате.

Тип неисправности	Признак на тестере	Рекомендация
Норма	Яркая непрерывная дуга на 2.5 см	Модуль исправен
Пробой изоляции	Искра бьёт в корпус	Замена модуля
Дефект катушки	Слабая искра/нет искры на 1–2 цилиндрах	Замена модуля

Замена уплотнительных колец форсунок при утечке

При обнаружении утечки топлива на стыках форсунок с топливной рампой или впускным коллектором необходима замена уплотнительных колец. Утечка вызывает подсос воздуха, обогащение топливной смеси, запах бензина и снижение компрессии.

Используйте только комплект новых резиновых колец, устойчивых к топливу. Старые уплотнители деформируются и трескаются, приводя к разгерметизации.

Порядок замены

1. Сбросьте давление в топливной системе через специальный клапан на рампе
2. Отсоедините топливную рампу от впускного коллектора
3. Аккуратно извлеките форсунки, удерживая их корпуса
4. Снимите старые кольца с посадочных мест
5. Обильно смажьте новые уплотнения моторным маслом
6. Установите кольца в канавки форсунок без перекручивания
7. Возвратите форсунки в рампу с равномерным усилием

Проверьте посадку форсунок после сборки: запустите двигатель и распылите мыльный раствор на места соединения. Пузырьки воздуха укажут на негерметичность. При повторном появлении утечки замените кольца вместе с сетчатыми фильтрами форсунок.

Проверка ЭБУ двигателя на ошибки прошивки

Ошибки в программном обеспечении ЭБУ могут вызывать троение двигателя из-за некорректного управления впрыском или зажиганием. Проверка начинается с диагностики кодов неисправностей через разъём OBD-II, особое внимание уделяется ошибкам серии P06XX, указывающим на сбои в работе процессора или памяти контроллера.

Отсутствие актуальной версии прошивки часто становится причиной нестабильной работы на холостых оборотах. Адаптивные параметры ЭБУ (коррекции топливоподачи, угла опережения зажигания) должны анализироваться в реальном времени на предмет аномальных отклонений свыше ±8%.

Порядок действий при диагностике

1. Подключите диагностический сканер (ELM327, K-Line) к OBD-II разъёму под рулевой колонкой
2. Считайте все сохранённые и текущие ошибки в памяти ЭБУ с фиксацией кодов
3. Проверьте идентификатор прошивки (PID $04) на соответствие рекомендованной версии Январ 5.1.х/Bosch M7.9.7
4. Проанализируйте параметры в режиме реального времени:
   • STFT/LTFT - долговременные/кратковременные топливные коррекции
   • УОЗ - текущий угол опережения зажигания
   • Состояние системы самообучения

Код ошибки	Описание	Признаки неисправности
P0601	Ошибка контрольной суммы ПЗУ	Случайные пропуски зажигания
P0603	Сбой энергонезависимой памяти	Потеря адаптаций после остановки ДВС
P062B	Ошибка CRC процессора	Неустойчивая работа на холостом ходу

При обнаружении ошибок P0600-P0699 или неправильной версии ПО выполните перепрошивку ЭБУ через KessV2 с обязательной калибровкой параметров холостого хода. После обновления проведите тест-драйв для оценки стабильности работы силового агрегата.

Чистка контактов разъемов датчиков двигателя ВАЗ-2114

Загрязнение контактов электроразъемов системы управления двигателем – частая причина троения, вызывающая ложные сигналы датчиков. Окислы, влага и дорожная грязь нарушают передачу данных на ЭБУ, что приводит к неверному формированию топливной смеси.

Особое внимание уделите разъемам критичных для работы ДВС датчиков: коленвала (ДПКВ), положения распредвала (ДПРВ), детонации (ДД), массового расхода воздуха (ДМРВ), а также катушки зажигания. Регулярная очистка профилактирует нестабильный холостой ход и пропуски воспламенения.

1. Отключите массу АКБ для исключения короткого замыкания.
2. Визуально осмотрите разъемы на наличие трещин, коррозии (белесый или зеленоватый налет), следов перегрева.
3. Аккуратно отсоедините колодки, нажав на фиксатор. Не тяните за провода!
4. Очистите контакты:
   • Распылите электротехнический очиститель (Liqui Moly Kontakt Reiniger, Hi-Gear) на штырьки и гнезда.
   • Аккуратно обработайте мелкой наждачной бумагой (№600-800) при сильной коррозии.
   • Удалите остатки загрязнений мягкой кисточкой.
5. Высушите контакты сжатым воздухом и повторите очистку при необходимости.
6. Соедините разъемы до щелчка фиксатора, убедитесь в надежной посадке.
7. Подключите АКБ и проверьте работу двигателя. Проедьте 5-10 км для адаптации ЭБУ.

Рекомендации:

Тип загрязнения	Средство
Вода, солевой налет	Очиститель контактов + продувка
Сильная окисленная коррозия	Наждачная бумага + очиститель
Следы масла	Обезжириватель + очиститель

Используйте только спецсоставы – WD-40 и растворители повреждают пластик. На время простоя герметизируйте разъемы защитными смазками для контактов.

Регулировка тепловых зазоров клапанов

Тепловые зазоры регулируются вручную на двигателе ВАЗ-2114 (8 клапанов) из-за отсутствия гидрокомпенсаторов. Правильный зазор обеспечивает герметичность камеры сгорания и предотвращает ускоренный износ клапанов. Зазор проверяют на холодном двигателе (15–20°C), регламентированные значения: впускные клапаны – 0.20 мм, выпускные – 0.35 мм.

Необходимые инструменты: набор щупов, специальный ключ для коленчатого вала, пинцет, микрометр для замера толщины шайб, а также новый комплект регулировочных шайб. Работу выполняют последовательно по цилиндрам, выставляя верхнюю мертвую точку (ВМТ) такта сжатия для каждой пары клапанов.

Порядок выполнения регулировки

Снимите клапанную крышку и кожух ремня ГРМ. Проворачивайте коленвал по часовой стрелке за болт крепления шкива до совпадения меток:

• Метка на шкиве коленвала – с выступом на масляном насосе.
• Метка на зубчатом шкиве распредвала – с отливом на корпусе подшипников.

Положение соответствует ВМТ 1-го цилиндра. Регулируемые пары клапанов:

Положение распредвала	Клапаны для регулировки
ВМТ 1-го цилиндра	4 и 3 (впускной и выпускной)
Поворот на 180°	5 и 2
Поворот на 360°	1 и 8
Поворот на 540°	6 и 7

Допустимый люфт коромысла клапана перед регулировкой: ≈1 мм. При несовпадении с нормой:

1. Нажмите на коромысло до контакта с кулачком распредвала.
2. Подденьте пинцетом регулировочную шайбу под сухарь толкателя и извлеките её.
3. Микрометром замерьте толщину шайбы.
4. Рассчитайте новую толщину: H_нов = H_ст + (Z_факт – Z_норм), где Z – зазор.
5. Установите новую шайбу и запрессуйте толкатель вниз монтажной лопаткой.

Проверка: после монтажа вставьте щуп требуемой толщины между кулачком распредвала и толкателем. Щуп должен проходить с небольшим усилием. Перепроверяйте зазоры после каждой замены шайб.

Проверка состояния гидрокомпенсаторов

Прогрейте двигатель до рабочей температуры (85–95°C), заглушите и снимите клапанную крышку. Очистите поверхность головки блока цилиндров от грязи во избежание попадания абразива внутрь при демонтаже.

Проворачивайте коленчатый вал за болт крепления шкива по часовой стрелке (ключом на 19 мм). Устанавливайте каждый коленчатый вал последовательно в положение, когда кулачки распредвала проверяемого гидрокомпенсатора направлены вверх ("на холостом ходе").

Методы диагностики

1. Проверка усилием ручного нажатия:
   • Надавите отверткой на тарелку гидрокомпенсатора
   • Исправный элемент создает пружинящее сопротивление без зазора
   • Проваливание или свободный ход указывают на износ/закоксовывание
2. Замер щупом:
   • При отсутствии давления клапана замерьте щупом зазор между кулачком распредвала и толкателем в положениях:

     Допустимый предел	Тип двигателя
     < 0.8 мм	Для валиков с фаской ~7
     > 1.2 мм	Требует замены компенсатора

3. Проверка полного погружения:
   • Извлеките гидрокомпенсатор из гнезда пальцами
   • Опустите в емкость с чистым моторным маслом
   • Нажмите на плунжер – исправный медленно погружается без пузырей

Важно: одновременно осмотрите постели распредвала на предмет выработки, проверьте чистоту масляных каналов ГБЦ. При обнаружении 3+ неисправных компенсаторов рекомендована полная замена комплекта.

Замена маслосъемных колпачков при износе

Износ маслосъемных колпачков приводит к проникновению масла в камеру сгорания, что проявляется сизым дымом из выхлопной трубы при запуске двигателя и характерным повышенным расходом масла на угар. Своевременная замена предотвращает закоксовывание колец, свечей зажигания и катализатора.

Для работ потребуются новый комплект колпачков (16 шт. для двигателя 8V), съемник стопорных тарелок клапанов, торцевые головки на 10, 13 мм, динамометрический ключ и чистая ветошь. Перед работой отсоедините минусовую клемму аккумулятора, снимите клапанную крышку и демонтируйте ремень ГРМ.

1. Поверните коленвал до положения ВМТ 1 цилиндра (метки на шкиве и блоке)
2. Выкрутите болты крепления постели распредвала в обратном порядке монтажа
3. Аккуратно извлеките распредвал, избегая повреждения опорных шеек
4. Установите съемник стопорных тарелок на клапанную пружину
5. Снимите изношенные колпачки металлическим пинцетом
6. Смажьте посадочные места маслом, запрессуйте новые колпачки до упора
7. Последовательно соберите механизм в обратном порядке
8. Соблюдайте момент затяжки постели распредвала – 10-12 Н·м

После запуска двигателя дайте ему поработать на холостых 10 минут для притирки колпачков. Проверьте герметичность соединений и уровень масла через сутки эксплуатации.

Список источников

При написании статьи по ремонту двигателя ВАЗ-2114 (8 клапанов, инжектор) в контексте устранения троения критически важно опираться на достоверную и проверенную информацию. Это обеспечит точность диагностических процедур и ремонтных операций, помогая избежать ошибок и дальнейшего повреждения двигателя.

Ниже представлены основные типы источников, которые должны быть использованы для подготовки качественного материала. Эти источники охватывают техническую документацию, практический опыт специалистов и специфические аспекты работы инжекторной системы управления.

Информационная База

• Официальные Руководства по Ремонту и Обслуживанию: Фирменные руководства от АвтоВАЗ для моделей ВАЗ-2110, 2111, 2112, 2113, 2114, 2115 (унифицированные двигатели семейства 21114 и аналоги), включая разделы по двигателю, системе управления двигателем (СУД), системе зажигания.
• Авторские Справочники и Пособия: Издания известных авторов в области автомобильного ремонта (например, Г. Е. и А. Г. Бельских, Д. В. Савосина) по диагностике и ремонту ВАЗ с инжекторными двигателями, уделяющие внимание типичным неисправностям, включая троение.
• Сборники Диагностических Кодов Ошибок (DTC): Расшифровка кодов неисправностей ЭБУ Январь 5.1.x / МИКАС 7.1 / BOSCH M7.9.7, характерных для ВАЗ-2114.
• Информационные Системы для Автосервисов: Базы данных таких систем, как TechDoc (Electronic Data Systems – EPC), AutoData.ru, содержащие спецификации, процедуры снятия/установки, моменты затяжки, электрические схемы и алгоритмы диагностики.
• Руководства по Диагностике и Ремонту Электронных Систем: Специализированные материалы по работе датчиков (ДПКВ, ДМРВ, ДПДЗ, ДД, ДТОЖ, ДК), катушек зажигания, форсунок и управляющих цепей ЭБУ.
• Специальная Литература по Инжекторным Системам и ЭБУ: Работы специалистов по калибровке и диагностике ЭБУ (например, материалы Е. Ваганова и ресурсов типа "Электроника Тольятти") применительно к двигателю 21114.

Практический Опыт

• Технические Форумы: Авторитетные русскоязычные автомобильные форумы (Drive2.ru (ВАЗ / LADA), Клуб VAZ 2114, Ремонт ВАЗ Сами (обращая внимание на сообщения от подтвержденных мастеров и с высокой оценкой сообщества) с обсуждениями конкретных кейсов диагностики и устранения троения.
• Видеоматериалы Технических Экспертов: Каналы опытных диагностов и автоэлектриков на платформах типа YouTube, где наглядно демонстрируются этапы диагностики и ремонта (проверка компрессии, искры, управления форсунками, адаптаций ЭБУ, замены ГРМ).

Видео: троит двигатель ваз 2110 инжектор


• Громкая связь за рулем - возможность разговаривать без рук

• Не работает вентилятор охлаждения - неисправности и ремонт

• Toyota Mark II - обзор модели с фото и отзывами
