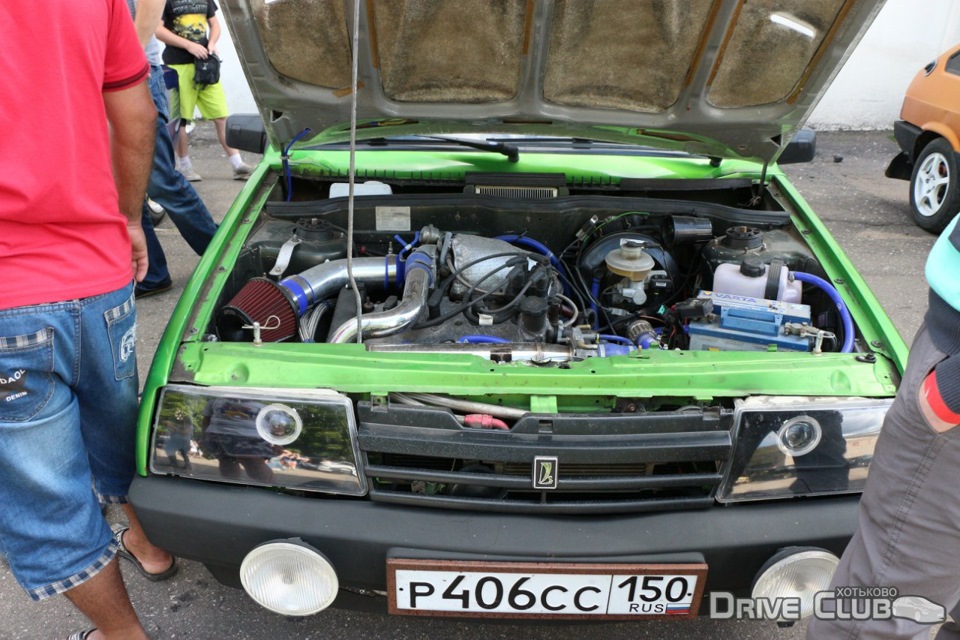

Турбо ВАЗ 2109 - обновляем легенду отечественного автопрома

Статья обновлена: 18.08.2025

ВАЗ 2109 "Самара" – настоящая икона отечественного автопрома. С конвейера сошёл последний экземпляр десятилетия назад, но его угловатый силуэт по-прежнему узнаваем на дорогах.

Время не властно над энтузиастами. Они доказывают: потенциал "девятки" далеко не исчерпан. Установка турбонаддува – радикальный шаг, преображающий характер знакомой машины.

Эта статья – руководство для смелых. Мы разберём этапы превращения атмосферного двигателя в турбированный агрегат, ключевые узлы для доработки и скрытые подводные камни проекта.

Расчет степени сжатия под турбонаддув

Исходная степень сжатия (СЖ) атмосферного двигателя ВАЗ 2109 (~9.9:1) неприемлема для безопасного турбонаддува. Повышение давления во впускном коллекторе турбиной провоцирует детонацию, разрушающую поршневую группу и ГБЦ. Ключевая задача – снизить СЖ до уровня, исключающего это явление при целевом давлении наддува.

Расчет новой СЖ требует учета комплекса факторов: планируемого давления наддува (в барах), октанового числа топлива (АИ-92/95/98), эффективности интеркулера, конструкции камеры сгорания и материала поршней. Используется формула для "эффективной степени сжатия" (ЭСЖ): ЭСЖ = СЖ * √(Наддув + 1). Безопасный предел ЭСЖ для бензина АИ-95 обычно лежит в диапазоне 11.5:1-12.5:1.

Практические шаги и компоненты для понижения СЖ

Основные методы снижения СЖ:

• Турбопоршни: Установка поршней с увеличенной выемкой в днище. Глубина и форма выемки определяют итоговый объем камеры сгорания (V_к) и новую СЖ. Расчетный объем новой камеры: V_к.нов = V_к.ст + ΔV_поршня.
• Турбоголовка: Фрезеровка плоскости ГБЦ для увеличения объема камеры сгорания (менее распространенный метод из-за снижения надежности) или установка головки с увеличенной "камерой" (например, от 21083).
• Прокладка ГБЦ: Применение утолщенной металлокомпозитной прокладки. Толщина подбирается по формуле: ΔH = (V_h / (СЖ_треб - 1)) * (1 - 1/СЖ_треб) - H_ст, где V_h – объем цилиндра, H_ст – толщина штатной прокладки.

Формула итоговой степени сжатия:

СЖ = (V_раб + V_к.нов) / V_к.нов

• V_раб = π * (D/2)² * H (рабочий объем цилиндра)
• V_к.нов = V_к.ст + V_{выемки поршня} + ΔV_{прокладки} (суммарный объем новой камеры сжатия)

Пример расчета для давления наддува 0.7 Бар:

Целевая ЭСЖ (АИ-95)	12.0:1
Расчет требуемой СЖ	СЖтреб = ЭСЖ / √(0.7 + 1) ≈ 12.0 / √1.7 ≈ 12.0 / 1.304 ≈ 9.2:1
Исходная СЖ (2109)	9.9:1
Необходимое увеличение Vк	~4-5% (достигается поршнями или комбинацией поршней/прокладки)

Важно! Расчет – начальный этап. Окончательную СЖ и угол опережения зажигания корректируют на стенде или лямбда-зондом при обкатке, ориентируясь на отсутствие детонации на выбранном топливе. Запас по детонационной стойкости обязателен.

Подбор турбокомпрессора по характеристикам мотора

Основой грамотного подбора турбины для ВАЗ 2109 является точный расчет требуемой производительности, исходя из рабочего объема, целевой мощности, максимальных оборотов и планируемого давления наддува. Критически важно избегать как "турбоямы" из-за слишком большой крыльчатки, так и опасного превышения оборотов турбокомпрессора при использовании малогабаритных моделей.

Ключевыми параметрами для расчета выступают расход воздуха двигателем (измеряемый в фунтах в минуту или кг/час) и эффективный рабочий диапазон турбины. Несоответствие этих характеристик ведет к снижению ресурса, детонации или недостаточной прибавке мощности. Обязательно учитываются особенности штатной 8-клапанной ГБЦ ВАЗ-2109 – ее пропускная способность ограничивает максимальный воздушный поток.

Критерии выбора и расчетные параметры

Для определения минимально необходимой производительности компрессора используйте формулу:

Воздушный поток (lb/min) = (Мощность (л.с.) × 0.55) / (1 + Давление наддува (bar))

Пример: Для цели в 180 л.с. при давлении 0.7 bar: (180 × 0.55) / (1 + 0.7) ≈ 58 lb/min.

Основные технические аспекты:

• Геометрия турбины: Для 1.5л мотора ВАЗ оптимальны модели с холодной частью (компрессор) размера 46-52mm и горячей (турбина) 0.48-0.63 A/R. T25/T3 гибриды – частый выбор.
• Карта турбины: Целевая точка (воздушный поток/давление) должна находиться в центре "острова эффективности" карты компрессора (70-75% от максимального КПД).
• Ограничения двигателя: Без форсирования клапанного механизма безопасный предел – 0.8-1.0 bar на стандартном моторе. Интеркулер обязателен.

Целевая мощность	Рекомендуемый типоразмер	Ориентировочный наддув	Особенности
140-160 л.с.	TD04L-13T (Subaru)	0.5-0.7 bar	Ранняя отдача, простота установки
160-200 л.с.	GT2052 / TB2560	0.7-1.0 bar	Баланс отзывчивости и потенциала
200-250 л.с.	GT2252 / TB2805	1.0-1.3 bar	Требует доработок ГБЦ и топливной

Обязательные сопутствующие системы: Регулятор давления топлива (РДТ), топливный насос повышенной производительности (255 л/ч), качественные ВВ-провода и свечи (зазор 0.6-0.7мм). Пренебрежение этими элементами при установке даже правильно подобранной турбины гарантированно приводит к прогару поршней.

Конструкция самодельного турбоколлектора

Самодельный турбоколлектор для ВАЗ 2109 требует точного соответствия геометрии двигателя и турбины. Основная задача – обеспечить равномерный подвод выхлопных газов к турбокомпрессору без сопротивлений. Конструкция должна учитывать ограниченное пространство под капотом и тепловое расширение материалов при рабочих температурах до 900°C.

Ключевой принцип – равная длина труб от каждого цилиндра до точки объединения потока. Это минимизирует пульсации газов и повышает эффективность раскрутки турбины. Толщина стенок выбирается не менее 3 мм для предотвращения прогорания, а внутренняя поверхность полируется для снижения турбулентности.

Ключевые элементы и параметры изготовления

• Схема "паука": Оптимальна конструкция 4-1 (четыре патрубка сводятся в один) для быстрого выхода на буст. Угол схода труб – 35-45 градусов.
• Материал: Жаропрочная сталь 12Х18Н10Т или AISI 304. Альтернатива – чугунные заготовки, но они сложнее в обработке.
• Фланцы: ГБЦ-фланец – 10-12 мм, с точной сверловкой под заводские шпильки. Турбофланец – адаптируется под конкретную модель турбины (T25, T3).
• Сварка: Обязательна аргонодуговая (TIG) с непрерывным швом. Предварительный подогрев заготовок предотвращает коробление.

Параметр	Значение	Примечание
Диаметр труб	38-42 мм	Зависит от мощности двигателя
Толщина стенки	3-4 мм	Для жаропрочной стали
Радиус загиба	>2d трубы	Во избежание заужения сечения

Важно: После сварки коллектор подвергается пескоструйной обработке и проверке на герметичность (воздухом под давлением 2 бара). Обязательна установка термоэкранов или обмотка теплоизоляцией для защиты смежных узлов.

Способы крепления турбины на двигатель 2109

Правильное крепление турбокомпрессора определяет надежность работы и долговечность системы. Конструкция должна выдерживать вибрации, высокие температуры и давление выхлопных газов без деформаций.

Основная сложность при установке на ВАЗ 2109 – ограниченное подкапотное пространство и необходимость интеграции с заводской компоновкой двигателя. Требуется точное позиционирование турбины относительно выпускного коллектора и впускного тракта.

Основные методы монтажа

Выбор технологии зависит от бюджета, доступного оборудования и целевых характеристик:

• Готовый турбокит: Комплектные адаптированные крепления с кронштейнами и фланцами. Гарантируют совместимость, но дороже аналогов.
• Самодельный коллектор: Изготовление индивидуального выпускного патрубка из чугуна или жаропрочной стали. Требует сварочных работ и точных замеров.
• Модификация заводского коллектора: Приварка фланца турбины к штатному выпуску. Необходимо усиление конструкции во избежание трещин.

Способ	Преимущества	Риски
Готовый комплект	Быстрый монтаж, точная геометрия	Высокая стоимость, ограниченная доступность
Самодельный коллектор	Оптимальная компоновка, низкая цена	Деформация при нагреве, вибрационные нагрузки
Доработка заводского	Минимальные затраты, сохранение штатной геометрии	Низкая надежность, риск отрыва фланца

Обязательные условия: Использование термостойких прокладок и болтов из высоколегированной стали. Контроль зазоров до элементов кузова, организация жестких опор для исключения нагрузок на патрубки.

Организация подачи масла к турбокомпрессору

Основной контур подачи масла формируется от штатной масляной магистрали двигателя через специальный адаптер, врезаемый вместо датчика давления или фильтра тонкой очистки. Используется стальная армированная термостойкая трубка (обычно 8-10 мм диаметром) с минимальным количеством изгибов для снижения гидравлических потерь. Обязательно применение теплоизоляционных кожухов на участках вблизи горячих элементов выпускного тракта.

Перед турбокомпрессором устанавливается рестриктор (калиброванное отверстие 1-1.5 мм) для ограничения избыточного давления масла и предотвращения выдавливания сальников. Обратная магистраль к поддону проектируется с уклоном ≥30° и диаметром на 20-30% больше напорной линии для исключения застоя масла в картридже турбины. Точка врезки слива выбирается выше уровня масла в картере для противодействия противодавлению.

Ключевые требования к системе

• Минимальный расход масла: 4-6 л/мин при 3000 об/мин двигателя
• Температурный режим: термостойкие шланги (≥220°C), защитные экраны от выхлопного коллектора
• Контроль давления: манометр в напорной магистрали (оптимально 2.5-4.5 бар)

Компонент	Параметры	Риски при нарушении
Фильтр масла	Только оригинальный (или аналог с пропускной способностью ≥15 л/мин)	Закупорка магистрали, масляное голодание
Уплотнения	Фторкаучук (FKM) с термостойкостью от 200°C	Течи масла на турбонаддуве
Объем масла	+0.5 л к штатному уровню	Аэрация, падение давления

Критический этап - запуск после монтажа: перед первым пуском двигателя картридж турбины принудительно заполняется маслом через напорный штуцер. Обкатка проводится на холостых оборотах (3-5 минут) с последующей проверкой соединений на течи. Игнорирование "холодной проливки" гарантированно приводит к сухому трению вала турбины при старте.

Система охлаждения турбины: жидкостная vs воздушная

Турбокомпрессор ВАЗ 2109 работает в экстремальных температурных режимах, достигая 800-1000°C. Без эффективного охлаждения это приводит к коксованию масла, деформации вала и преждевременному выходу агрегата из строя. Для защиты турбины применяют два принципиально разных подхода: жидкостное охлаждение через интегрированный контур или воздушное - за счет обдува корпуса набегающим потоком.

Выбор системы напрямую влияет на ресурс турбины, сложность монтажа и эксплуатационные требования. Жидкостное охлаждение использует антифриз из основного контура двигателя, циркулирующий через каналы в картридже турбокомпрессора. Воздушное охлаждение реализуется пассивно через ребра корпуса турбины и требует специального расположения в подкапотном пространстве для обеспечения вентиляции.

Критерии выбора для ВАЗ 2109

Параметр	Жидкостное охлаждение	Воздушное охлаждение
Эффективность	Стабильный теплоотвод независимо от скорости движения	Зависит от скорости автомобиля и температуры в подкапотном пространстве
Ресурс турбины	До 40% выше за счет снижения теплового стресса	Требует турботаймера после остановки двигателя
Сложность установки	Подключение к контуру охлаждения двигателя Дополнительные патрубки и фитинги	Минимальное вмешательство в штатные системы Требует свободного пространства вокруг турбины
Эксплуатация	Риск утечек антифриза, контроль соединений	Чувствительность к перегреву в пробках

Рекомендации для тюнинга ВАЗ 2109: Жидкостное охлаждение предпочтительнее при мощности свыше 150 л.с. и агрессивной эксплуатации. Для бюджетных проектов до 130 л.с. допустимо воздушное охлаждение при условии организации теплового экрана между турбиной и коллектором, а также установки турботаймера. Обязательным дополнением для обеих систем является использование синтетического масла с допуском API SN/SP и интервалы замены не более 5000 км.

Модернизация топливного насоса для турбодвигателя

Стандартный механический топливный насос ВАЗ 2109 не справляется с возросшими требованиями турбированного двигателя, так как не обеспечивает необходимого давления и объема подачи бензина при высоком наддуве. Недостаточная производительность приводит к "голоданию" мотора на высоких оборотах, детонации и риску повреждения поршневой группы из-за обедненной смеси.

Для стабильной работы турбосистемы требуется установка производительного электрического бензонасоса, способного поддерживать давление 3-6 бар в зависимости от степени форсировки. Оптимальными вариантами являются насосы от современных иномарок (Bosch 0580254, Walbro 255lph) или специализированные спортивные модели с высокой пропускной способностью, интегрируемые в штатный топливный бак через переходные пластины либо выносные магистрали.

Ключевые аспекты модернизации

При замене насоса критически важно:

• Рассчитать требуемую производительность (не менее 1.5 л/мин на каждые 100 л.с.)
• Усилить топливные магистрали (обязательна замена штатных резиновых шлангов на армированные)
• Установить регулятор давления "возвратного" типа для компенсации наддува
• Проложить отдельную электропроводку с реле и предохранителем

Параметр	Стандартный насос	Модернизированный
Производительность (л/ч)	60-70	200-300
Рабочее давление (бар)	0.3-0.5	3.0-6.5
Тип привода	Механический	Электрический

Дополнительно рекомендуется установка топливного фильтра тонкой очистки с пропускной способностью, соответствующей новому насосу, и замена топливозаборника на бездиффузорный для исключения кавитации. Финишная настройка давления выполняется на работающем двигателе при отключенном вакуумном шланге регулятора с помощью манометра.

Выбор топливных форсунок повышенной производительности

При форсировании двигателя ВАЗ 2109 стандартные форсунки часто не справляются с возросшей потребностью в топливе, особенно после установки турбокомпрессора, увеличения степени сжатия или замены распредвала. Недостаточная производительность приводит к обеднению смеси на высоких оборотах, потере мощности, детонации и перегреву.

Ключевой параметр выбора – пропускная способность, измеряемая в см³/мин (при давлении 3 бар) или lb/hr (фунты в час). Для атмосферных моторов 1.5 л достаточно 190-220 см³/мин, а для турбированных версий с давлением наддува 0.5-1.0 Бар потребуются форсунки на 250-360 см³/мин. Обязательно учитывайте сопротивление: низкоомные (2-5 Ом) нуждаются в резисторах, высокоомные (12-17 Ом) подключаются напрямую.

Критерии подбора и совместимость

При выборе учитывайте:

• Тип крепления: топливная рейка ВАЗ 2109 рассчитана на форсунки с верхним уплотнительным кольцом ø14 мм и нижним ø9 мм
• Электрическая совместимость: родная ЭБУ поддерживает только высокоимпедансные форсунки
• Форм-фактор: длина корпуса должна соответствовать посадочным местам рейки

Рекомендуемые модели для турбо-двигателей:

Модель	Производительность (см³/мин)	Сопротивление
Bosch 0280158824	300	14.5 Ом
Siemens DEKA 630cc	630	12 Ом
Bosh EV6 440	440	12.8 Ом

Обязательные шаги после установки:

1. Калибровка производительности в прошивке ЭБУ
2. Проверка герметичности уплотнительных колец
3. Тест баланса форсунок на стенде
4. Корректировка угла опережения впрыска

При правильном подборе и настройке форсунки повышенной производительности обеспечат стабильную работу турбомотора до 150+ л.с., улучшат отзывчивость и предотвращают опасное обеднение смеси.

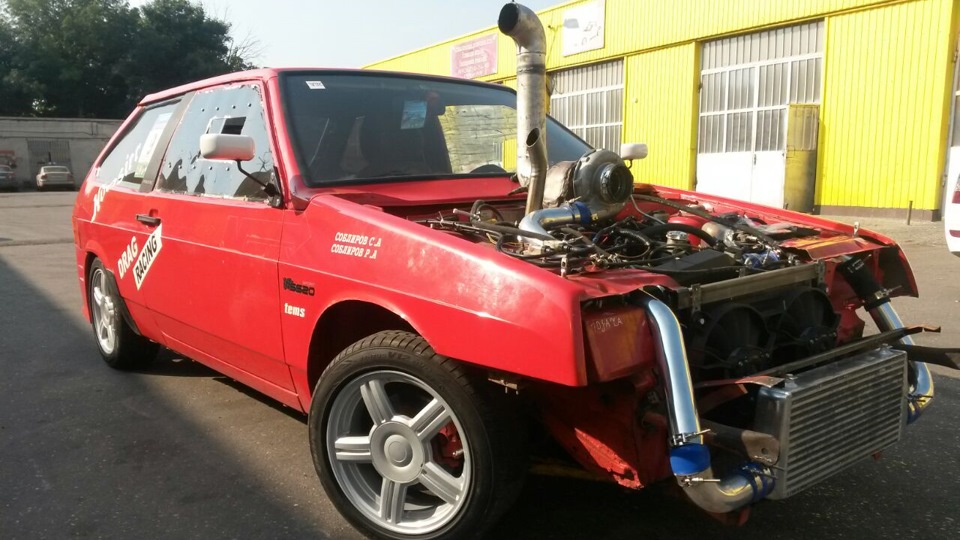

Установка интеркулера: расположение и крепление

Оптимальное расположение интеркулера на ВАЗ 2109 – перед радиатором охлаждения двигателя. Это обеспечивает максимальный приток свежего воздуха через нижнюю решетку бампера или через специально прорезанные отверстия. Альтернативный вариант – монтаж под передним бампером с выводом воздуховодов через дефлекторы или технологические прорези, однако такое расположение повышает риск повреждения интеркулера.

Крепление реализуется через самодельные или готовые кронштейны из стального уголка или полосы толщиной 2-3 мм. Крепежные точки должны соответствовать посадочным местам на интеркулере и жестким элементам кузова (лонжеронам, поперечине радиатора). Обязательно используйте резиновые или полиуретановые демпферы между кронштейнами и корпусом интеркулера для гашения вибраций.

Ключевые этапы и требования

Обязательные условия для установки:

• Зазор 20-30 мм между интеркулером и радиатором для циркуляции воздуха
• Минимизация изгибов и длины воздушных патрубков (идеально – не более 60 см суммарно)
• Герметизация всех соединений патрубков хомутами типа "T-bolt"
• Защитная сетка перед интеркулером от камней и мусора

Последовательность работ:

1. Демонтаж бампера и заводского воздухозаборника
2. Примерка интеркулера с разметкой точек крепления
3. Изготовление кронштейнов с учетом демпферов
4. Фиксация интеркулера на кузове болтами М8-М10 с контргайками
5. Установка силиконовых патрубков и турбо-трубок с двойной стяжкой хомутов

Типичные размеры интеркулера для ВАЗ 2109:

Высота	180-250 мм
Ширина	500-600 мм
Толщина сердцевины	50-65 мм
Диаметр патрубков	50-63 мм

При монтаже избегайте контакта интеркулера с подвижными элементами (подвеской, приводом ГУР) и регулярно проверяйте надежность креплений после первых 500 км пробега.

Проектирование воздушных патрубков для турбо системы

Правильно спроектированные воздушные патрубки критичны для эффективной и надежной работы турбонаддува на ВАЗ 2109. Основная задача – обеспечить минимальное сопротивление потоку воздуха на всех режимах работы двигателя, от входа в воздушный фильтр до дроссельной заслонки и интеркулера. Любые сужения, резкие изгибы или неровности внутренней поверхности приводят к потере давления, увеличению турбоямы и снижению пиковой мощности силового агрегата.

Материал патрубков должен выдерживать высокие температуры подкапотного пространства (особенно вблизи турбины) и давление наддува до 1.5 Бар. Наиболее распространены силиконовые армированные шланги с термостойкостью от -50°C до +200°C и алюминиевые трубки. Силикон гибкий и гасит вибрации, но требует качественных хомутов, а алюминий позволяет создавать жесткие конструкции с минимальным внутренним объемом, но сложнее в монтаже и требует виброкомпенсаторов.

Ключевые аспекты проектирования

При разработке учитывают следующие параметры:

• Диаметр проходного сечения: Должен соответствовать производительности турбокомпрессора. Типичные значения для ВАЗ 2109 – от 50 мм для впуска до 60-70 мм для интеркулера. Слишком большой диаметр увеличивает объем системы и замедляет реакцию.
• Минимизация углов и радиусы изгибов: Идеальны плавные повороты с радиусом не менее 1.5D (где D – диаметр трубы). Углы более 90° требуют разделения на два плавных изгиба.
• Крепеж и герметичность: Обязательно применение турбо-хомутов (T-bolt) вместо червячных. Все стыки перед патрубком интеркулера и после проверяются на герметичность под давлением.
• Термоизоляция: Участки вблизи выпускного коллектора и турбины изолируются термочехлами или лавсановой лентой для снижения температуры всасываемого воздуха.

Особое внимание уделяется расположению датчиков (ДМРВ, ДАД) и клапанов (Blow-Off, Recirc). Датчик массового расхода воздуха ставят на прямом участке после воздушного фильтра с минимальными возмущениями потока до и после него. Клапан сброса давления монтируется как можно ближе к дросселю.

Участок системы	Рекомендуемый материал	Особые требования
От воздушного фильтра к турбине	Силикон	Защита от нагрева, виброизоляция
От турбины к интеркулеру	Алюминий / Силикон	Макс. термостойкость, давление
От интеркулера к дросселю	Алюминий	Минимальная длина, жесткость

Финализация проекта включает 3D-моделирование или шаблон из проволоки для проверки компоновки в подкапотном пространстве. Обязательна проверка на отсутствие контакта с подвижными элементами и горячими деталями при работе подвески. Грамотное проектирование патрубков на 15-20% снижает потери давления и существенно улучшает отзывчивость турбосистемы.

Перепрошивка штатного ЭБУ под турбину

Перепрошивка штатного электронного блока управления (ЭБУ) двигателем – обязательный и критически важный этап при установке турбины на ВАЗ 2109. Штатная программа управления рассчитана на работу атмосферного двигателя и не может корректно управлять топливоподачей, углом опережения зажигания и другими параметрами в условиях принудительного наддува. Без корректной прошивки двигатель либо не сможет работать, либо быстро выйдет из строя из-за детонации или чрезмерно обедненной смеси.

Цель перепрошивки – адаптировать алгоритмы работы ЭБУ к новым условиям: увеличившемуся объему воздуха, подаваемого в цилиндры турбиной, предотвратить детонацию под нагрузкой и обеспечить стабильную работу на всех режимах. Для ВАЗ 2109 с ЭБУ Январь 5.1.x, Январь 7.2, Bosch M1.5.4 или M7.9.7 существуют специализированные турбо-прошивки, созданные тюнерами на основе стандартных калибровок.

Ключевые аспекты перепрошивки ЭБУ под турбонаддув

Основные задачи, решаемые при создании и заливке турбо-прошивки:

• Коррекция топливных карт: Значительное увеличение времени впрыска топлива (длительности импульсов форсунок) для компенсации возросшей массы воздуха, особенно на высоких нагрузках и оборотах. Настройка коррекций по датчику кислорода.
• Коррекция углов опережения зажигания (УОЗ): Снижение УОЗ в зонах высокого давления наддува и нагрузки для предотвращения разрушительной детонации. Точная калибровка "турбо-сектора" карты зажигания.
• Адаптация к измененным датчикам: Настройка под новые датчики (если установлены), например, ДД (датчик детонации) с другим резонансом, ДМРВ с увеличенным расходом или переход на MAP-сенсор (датчик абсолютного давления) вместо ДМРВ.
• Настройка регулятора давления топлива (РДТ): Корректировка работы РДТ для поддержания необходимого давления в топливной рампе, особенно при высоком давлении наддува.
• Отключение ненужных систем/ошибок: Деактивация системы EGR (рециркуляции отработавших газов), катализатора (если удален), коррекция или отключение диагностических ошибок, связанных с измененной конфигурацией.
• Ограничение наддува (опционально): Программное ограничение максимального давления наддува через управление перепускным клапаном (если используется электронный актуатор), как дополнительная мера защиты.

Этапы и особенности процесса:

1. Выбор ПО и калибровок: Подбор подходящей базовой турбо-прошивки для конкретной модели ЭБУ (Январь/Bosch) и конфигурации двигателя (объем, форсунки, ДМРВ/MAP).
2. Чтение/Резервное копирование: Считывание оригинальной прошивки из ЭБУ для резервного копирования.
3. Программирование (Прошивка): Запись модифицированной турбо-прошивки в память ЭБУ с использованием программатора (K-Line, JTAG) и специального ПО (например, ChipTuningPro, Combiloader, PCMFlash).
4. Адаптация и Обучение: После прошивки ЭБУ требует процедуры адаптации (обнуление адаптаций, обучение ДЗ, РХХ) для стабильной работы на холостом ходу.
5. Обязательная Доработка "Железа": Прошивка – лишь часть работ. Одновременно обязательно устанавливается топливный насос большей производительности, более производительные форсунки, интеркулер, надежная система смазки турбины, система управления перепускным/стравливающим клапаном (Wastegate/Blow-off).
6. Стендовая и Дорожная Настройка (Чип-тюнинг): Идеальный вариант – последующая тонкая настройка прошивки на динамометрическом стенде и в ходе дорожных тестов для оптимизации под конкретный двигатель и достижение целевых показателей мощности/надежности.

Типичные изменения в калибровках при переходе на турбо (упрощенно):

Параметр	Атмосферная прошивка	Турбо-прошивка
Время впрыска (Hi Load/RPM)	Умеренное	Значительно увеличено
УОЗ (Hi Load/RPM)	Высокий (25-35°)	Снижен (15-25°), зависит от boost
Ожидаемый расход воздуха (ДМРВ)	До ~500 кг/час	До 700+ кг/час
Реакция на ДД	Стандартная чувствительность	Повышена чувствительность/скорость реакции

Важно: Перепрошивка штатного ЭБУ под турбину – сложная инженерная задача. Качественная работа требует глубоких знаний систем управления двигателем, особенностей конкретных ЭБУ и тюнингового ПО. Неправильная прошивка гарантированно приведет к серьезным поломкам двигателя. Крайне рекомендуется доверять эту работу опытным специалистам по чип-тюнингу отечественных автомобилей.

Установка программируемой электронной системы управления

Замена штатного карбюратора или устаревшего ЭБУ на программируемую электронную систему управления двигателем (ЭСУД) кардинально меняет характер работы силового агрегата. Современные контроллеры, такие как "Январь" или "Микас", обеспечивают точное дозирование топлива и оптимальный угол опережения зажигания на всех режимах эксплуатации.

Переход требует тщательной подготовки: подбора совместимых датчиков (ДПКВ, ДПДЗ, ДМРВ/ДАД, ДТОЖ, ДК), установки электробензонасоса, модернизации проводки и выбора прошивки. Качество настройки напрямую влияет на результат – ошибки приводят к повышенному расходу топлива, детонации или нестабильному холостому ходу.

Ключевые этапы установки и настройки

Процесс монтажа включает несколько критически важных шагов:

1. Подбор компонентов: Выбор ЭБУ, совместимого с 8-клапанным двигателем ВАЗ 2109, датчиков кислорода (циркониевый/широкополосный) и топливной рампы с инжекторными форсунками.
2. Механические работы: Установка шкива с меткой ДПКВ, врезка резьбовых втулок во впускной коллектор под форсунки, монтаж топливных магистралей высокого давления.
3. Электрика: Прокладка жгута проводов, подключение к датчикам, катушке зажигания, РХХ и вентилятору охлаждения с обязательной защитой цепей предохранителями.
4. Прошивка и калибровка: Загрузка базовой прошивки через диагностический разъем (K-Line) и последующая тонкая настройка на стенде или в ходе тест-драйва с использованием ПО (например, ChipTuning Pro).

Преимущества грамотной установки:

• Рост мощности и крутящего момента на 5-12% за счет оптимизации смесеобразования
• Снижение расхода топлива до 15% в городском цикле
• Улучшение запуска двигателя в зимний период
• Возможность адаптации под тюнинговые доработки (распредвал, фильтр нулевого сопротивления)

Типичные ошибки: Неверное позиционирование датчика коленвала (зазор 0.8-1.2 мм), использование некалиброванных форсунок, игнорирование этапа "обучения" ЭБУ после прошивки. Для диагностики необходимы сканеры типа OpenDiag или SMS-Diagnostic.

Параметр	Карбюратор	Штатный ЭБУ	Программируемая ЭСУД
Реакция на дроссель	Запаздывание	Линейная	Мгновенная
Коррекция смеси	Ручная	OBD-I	Онлайн-адаптация
Топливная экономичность	8.5-9.5 л/100км	7.8-8.5 л/100км	6.9-7.5 л/100км

Финишная калибровка выполняется при помощи лямбда-зонда: корректируются таблицы топливных коррекций (Fuel Trim) и угла опережения зажигания в зонах частичных и полных нагрузок. Рекомендуется верификация работы системы на динамометрическом стенде.

Настройка топливных карт для турбо версии

Корректная настройка топливных карт – критический этап адаптации атмосферного двигателя ВАЗ 2109 к турбонаддуву. Штатная прошивка контроллера не учитывает возросший воздушный поток и склонность к детонации под давлением, что неизбежно приводит к прогару поршней или клапанов при агрессивной езде. Требуется комплексная перепрошивка ЭБУ с созданием новых калибровочных таблиц, учитывающих давление наддува, температуру впускного заряда и особенности установленной топливной аппаратуры.

Базовый алгоритм настройки включает снятие заводских топливных карт, проведение серии тестовых заездов с широкополосным лямбда-зондом и датчиком детонации для сбора реальных данных, а последующую коррекцию значений в специализированном ПО (например, ChipTuning PRO, Январь 7.2 Tools). Цель – обеспечить стабильное стехиометрическое соотношение топливовоздушной смеси (λ≈1) на режимах частичных нагрузок и безопасное обогащение (λ=0.75–0.85) на полном газу для охлаждения камеры сгорания.

Ключевые аспекты калибровки

Основные зоны топливной карты, требующие пересчета:

• Область низких нагрузок и холостого хода: Коррекция по оборотам и разрежению во впускном коллекторе для стабильной работы
• Зона переходных режимов: Оптимизация ускорений для минимизации "провалов"
• Участок высокого давления наддува: Интенсивное обогащение при 0.5+ бар для подавления детонации
• Коррекция по температуре воздуха: Увеличение подачи топлива при нагреве впускного тракта

Типичные изменения в топливных картах турбо-версии:

Параметр	Атмосферный двигатель	Турбо версия (0.7 бар)
Топливо на WOT* (высокие обороты)	λ=0.90–0.95	λ=0.78–0.82
Увеличение топливоподачи в зоне наддува	+0–15%	+25–40%
Коррекция на температуру впуска >40°C	Незначительная	До +8% на градус

*WOT (Wide Open Throttle) – режим полного открытия дроссельной заслонки

Обязательные условия для безопасной настройки:

1. Установка производительного бензонасоса (например, Bosch 044) и регулятора давления топлива
2. Применение форсунок с пропускной способностью ≥360 cc/min (стандарт – 180–210 cc/min)
3. Монтаж датчика детонации с корректной калибровкой порога срабатывания в прошивке
4. Валидация карт на стенде или в ходе контролируемых испытаний с регистрацией EGT

EGT (Exhaust Gas Temperature) – температура выхлопных газов (не должна превышать 850–900°C)

Монтаж датчика детонации и его калибровка

Установка датчика детонации на ВАЗ 2109 с турбонаддувом требует выбора правильного места крепления – обычно между 2-м и 3-м цилиндрами на блоке двигателя, где вибрации наиболее информативны. Очистите поверхность блока от грязи и масла металлической щёткой, обезжирьте, затем плотно затяните датчик моментом 10-24 Н·м, используя медную шайбу для улучшения теплопроводности и контакта. Прокладка проводки должна исключать контакт с подвижными частями и горячими элементами, фиксируйте жгут пластиковыми хомутами.

Электрическое подключение выполняется к жгуту ЭБУ двигателя согласно схеме конкретного контроллера: сигнальный провод (часто серый с чёрной полосой) соединяется с назначенным разъёмом, массу подключают к "чистой" точке кузова или блоку цилиндров. После монтажа обязательна проверка целостности цепи мультиметром – сопротивление исправного датчика должно быть в пределах 1-10 МОм при комнатной температуре, обрыв или короткое замыкание указывают на брак.

Процедура калибровки

1. Прогрейте двигатель до рабочей температуры (90±5°С), заглушите и подключите диагностический сканер к разъёму OBD-II.
2. Активируйте режим "Показания датчика детонации" в софте сканера. Запустите мотор и дайте поработать на холостых 3 минуты.
3. Резко увеличьте обороты до 3000-3500 об/мин и удерживайте 10 секунд. Здоровый датчик покажет кратковременный рост напряжения до 0.8-1.5 В с последующей стабилизацией.
4. Проанализируйте график сигнала: хаотичные пики или постоянный "ноль" указывают на неисправность монтажа/датчика.

Типовая проблема	Признак	Решение
Слабый момент затяжки	Ложные детонационные ошибки (P0325)	Переустановка с очисткой посадочной площадки
Коррозия контактов	Скачки напряжения на сканере	Зачистка клемм, обработка токопроводящей смазкой
Механическое повреждение	Постоянное напряжение 0.1-0.2 В	Замена датчика

Для точной адаптации ЭБУ после калибровки совершите тестовую поездку: на 3-й передаче резко разгонитесь с 2000 до 4500 об/мин. При корректной работе контроллер временно скорректирует угол опережения зажигания при фиксации детонации. Если в логах остаются коды P0326-P0328 – повторите калибровку, проверьте качество бензина и состояние поршневой группы.

Модернизация системы выпуска для турбодвигателя

Установка турбокомпрессора на ВАЗ 2109 требует кардинальной переделки штатной выпускной системы, которая не рассчитана на высокие температуры выхлопа турбомотора и создаёт опасное противодавление. Стандартные компоненты быстро прогорают и душат двигатель, ограничивая потенциал наддува.

Цель модернизации – создать магистраль с минимальным сопротивлением потоку газов для быстрого раскручивания турбины, эффективного охлаждения и соответствия возросшим механическим/термическим нагрузкам. Каждый элемент системы должен выдерживать температуры до 900-1000°C и давление выхлопных газов.

Ключевые компоненты и особенности переделки

• Турбоколлектор (паук): Замена штатного коллектора на сварной равнодлинный вариант из жаропрочной стали (AISI 304/321). Оптимальная форма каналов («улитка») ускоряет поток газов на крыльчатку турбины, снижая турбояму. Обязательно усиление фланцев и использование термостойких прокладок.
• Даунпайп (нижняя труба): Установка трубы увеличенного диаметра (от 50 мм для малых турбин, до 70+ мм для мощных версий) с плавными изгибами. Обязательно внедрение гибкого сильфона для компенсации вибраций и тепловых деформаций. Материал – нержавеющая сталь с толщиной стенки от 1.5 мм.
• Вестгейт (перепускной клапан): Интеграция внешнего вастгейта для сброса избыточного давления газов мимо турбины (актуально для агрегатов без встроенного байпаса). Требует точной калибровки с пневмо- или электроактуатором.
• Глушитель и резонатор: Замена на прямоточные аналоги с перфорированной трубой и набивкой из базальтовой ваты. Диаметр магистрали после турбины – не менее 60 мм. Керамическое покрытие внешних поверхностей снижает подкапотную температуру.
• Крепления и изоляция: Использование усиленных кронштейнов с виброгасящими вставками. Обязательна обмотка критичных участков термолентой или установка теплоэкранов для защиты кузова и смежных узлов.

Важно: После сборки системы необходима проверка герметичности соединений (тест дымогенератором) и адаптация программы ЭБУ для корректного управления турбиной с учётом нового сопротивления выпуска.

Установка blow-off и bypass клапанов

Blow-off клапан (БОВ) стравливает избыточный воздух из впускного тракта в атмосферу при резком закрытии дросселя, предотвращая повреждение турбины обратной волной давления. Bypass клапан (байпас) перенаправляет этот воздух обратно во впуск до компрессора, сохраняя стабильность работы датчика массового расхода воздуха (ДМРВ) и снижая шум.

Для ВАЗ 2109 с турбонаддувом установка БОВ требует врезки в патрубок после интеркулера перед дроссельной заслонкой. Байпас монтируется между впускным коллектором и участком до турбокомпрессора, что критично при наличии ДМРВ. Выбор типа клапана зависит от системы управления двигателем: механические БОВ проще, но электронные версии точнее регулируют давление.

Ключевые аспекты монтажа

1. Место установки:
   • Blow-off: на расстоянии 15-30 см от дросселя
   • Bypass: между впускным коллектором и компрессором турбины
2. Настройка:
   • Пружины калибруются под давление наддува (0.5-1.5 бар)
   • Проверка герметичности соединений обязательна

Параметр	Blow-off	Bypass
Совместимость с ДМРВ	Нет (нарушает расчеты)	Да
Шумовой эффект	Характерное «пшикание»	Минимальный
Сложность тюнинга	Низкая	Средняя

Ошибки при установке приводят к «задуванию» турбины, плавающим оборотам или ошибкам ЭБУ. Для двигателей с ДМРВ предпочтителен байпас, системы без датчика допускают БОВ. Обязательна проверка работы клапана на всех режимах после монтажа.

Доработка впускного тракта для турбины

Установка турбины требует кардинальной переделки стандартной впускной системы. Штатный коллектор и воздуховоды не рассчитаны на повышенное давление и возросшие объёмы воздуха. Необходимо обеспечить герметичность тракта, минимизировать сопротивление потока и исключить "бутылочные горлышки" на пути к цилиндрам.

Ключевым элементом становится интеркулер, снижающий температуру сжатого воздуха для повышения плотности заряда. Его габариты и расположение подбираются с учётом фронтального обдува и минимальной длины патрубков. Обязательна замена дроссельного узла на усиленную версию, способную работать под давлением.

Компоненты для модернизации

Основные элементы доработанной системы:

• Турбоколлектор: Изготовленный из жаропрочной стали с фланцем под выбранную турбину
• Система патрубков: Алюминиевые или силиконовые трубки с армированием (рассчитаны на 2-3 бара)
• Проставка дросселя: Усиленная пластина с уплотнительными кольцами вместо штатной прокладки
• Blow-off клапан: Сброс избыточного давления при закрытии дросселя

Обязательные доработки механической части:

1. Замена впускного коллектора на короткоходный тюнинговый вариант
2. Установка форсунок увеличенной производительности перед заслонкой
3. Перенос ДМРВ (если используется) в отрезок трубы после воздушного фильтра
4. Монтаж датчика абсолютного давления (MAP-сенсора) в ресивере

Параметр	Сток	Турбо
Диаметр патрубков	48-52 мм	60-70 мм
Рабочее давление	Атмосферное	0.5-1.2 бара
Температура впуска	+50...+80°C	+30...+50°C

Важно: Все соединения стягиваются хомутами типа T-bolt с двойным контуром герметичности. После сборки обязательна проверка на герметичность под давлением 1.5 бара. Утечки на этом этапе приводят к некорректной работе топливных коррекций и детонации.

Модернизация сцепления под возросший крутящий момент

При форсировании двигателя ВАЗ 2109 стандартное сцепление быстро выходит из строя, не справляясь с повышенными нагрузками. Проскальзывание дисков, резкий износ накладок и разрушение демпферных пружин – неизбежные последствия эксплуатации штатного узла с тюнингованным мотором.

Основная задача модернизации – обеспечить надежную передачу возросшего крутящего момента без потери плавности включения. Ключевыми элементами для усиления становятся корзина сцепления, ведомый диск и выжимной подшипник, требующие комплексного подхода к выбору.

Ключевые направления доработки

Для эффективного решения проблемы применяют следующие решения:

• Керамические/металлокерамические накладки: Повышают термостойкость и коэффициент трения, но требуют аккуратного обращения при включении.
• Усиленные диафрагменные пружины: Снижают риск деформации "тарелки" под высокими нагрузками.
• Ведомые диски с армированным демпфером: Гасят крутильные колебания мощного мотора, защищая трансмиссию.
• Облегченные маховики (опционально): Улучшают динамику разгона за счет снижения инерции.

Варианты комплектов сцепления в зависимости от мощности двигателя:

Мощность двигателя	Рекомендуемый тип накладок	Особенности
До 120 л.с.	Органик + кевлар	Плавный ход, ресурс близкий к штатному
120-160 л.с.	Металлокерамика	Умеренная жесткость, устойчивость к перегреву
Свыше 160 л.с.	Керамика/спецсплавы	Максимальная нагрузочная способность

Обязательным этапом является замена выжимного подшипника на усиленный вариант и проверка соосности корзины с маховиком. При установке жестких спортивных комплектов рекомендуется модернизация привода – замена троса на гидравлику или установку усиленного механического троса с низким коэффициентом трения.

Замена КПП на усиленную версию

Стандартная коробка передач ВАЗ 2109 часто не выдерживает повышенных нагрузок при тюнинге двигателя или агрессивной эксплуатации. Синхронизаторы изнашиваются, появляются посторонние шумы, затрудняется включение передач, особенно при резких стартах или буксировке.

Усиленные КПП от проверенных производителей (например, LadaSport или ТМК) решают эти проблемы за счет модернизированных компонентов. Отличаются улучшенными сателлитами дифференциала, термообработанными шестернями, коваными валами и увеличенным картером с дополнительными рёбрами жёсткости.

Ключевые аспекты замены

Этапы установки:

1. Демонтаж старой коробки: снятие привода ШРУС, троса сцепления, кронштейнов и креплений.
2. Подготовка поверхности: очистка посадочного места на двигателе и проверка соосности.
3. Монтаж новой КПП: установка сцепления (рекомендуется керамика), совмещение шлицев первичного вала, фиксация болтами с моментом 55–65 Н·м.
4. Пробная эксплуатация: запуск двигателя, проверка переключений на нейтрали, тест-драйв без нагрузки.

Обязательные сопутствующие работы:

• Замена сцепления на усиленный комплект
• Обновление сальников коленвала и первичного вала
• Контроль уровня трансмиссионного масла (75W-90 GL-4)

Преимущества решения:

Параметр	Стандартная КПП	Усиленная КПП
Макс. крутящий момент	~110 Н·м	~180 Н·м
Ресурс при форсировании	30–50 тыс. км	100+ тыс. км
Гарантированная скорость переключения	Снижается при износе	Стабильная за счёт игольчатых подшипников

После установки требуется обкатка 500–700 км без резких ускорений и оборотов выше 4000 об/мин. Особое внимание уделяют отсутствию течей масла и посторонних вибраций на ручке КПП.

Усиление передней подвески под турбо комплект

Установка турбины на ВАЗ 2109 кардинально меняет нагрузку на переднюю ось. Вес турбокомпрессора, интеркулера, магистралей и форсунок создает дополнительную массу, а возросший крутящий момент требует повышенной жесткости конструкции. Стандартные элементы подвески не рассчитаны на такие условия эксплуатации.

Без модернизации узлов подвески резко возрастает риск деформации стаканов, разрушения сайлент-блоков и быстрого износа амортизаторов. Просадка передка ухудшает управляемость и геометрию развала-схождения, что критично для безопасной эксплуатации турбированной машины. Требуется комплексное усиление критических зон.

Ключевые элементы доработки

Обязательные меры включают:

• Распорки стоек (подушки стаканов) - стальные кольца толщиной 4-6 мм, препятствующие деформации чашек кузова под нагрузкой.
• Усиленные рычаги - элементы с увеличенной толщиной металла или косынками в зоне крепления шаровых опор и сайлент-блоков.
• Полиуретановые втулки - замена резиновых сайлент-блоков на полиуретановые аналоги для снижения деформации рычагов.

Дополнительно рекомендуется:

1. Установка спортивных амортизаторов с повышенным сопротивлением и укороченным ходом
2. Монтаж усиленных пружин (на 15-30% жестче стандартных) для компенсации веса турбонавески
3. Приварка ребер жесткости на лонжероны в зоне крепления подрамника

Элемент	Стандарт	Рекомендуемое усиление
Подушки стаканов	Отсутствуют	Стальные распорки 5 мм
Сайлент-блоки рычагов	Резиновые	Полиуретановые (твердость 72-85 ShA)
Амортизаторы	Газомасляные OEM	Спортивные однотрубные (например, Kayaba Ultra SR)

После всех работ обязательна проверка углов установки колес с коррекцией параметров под возросшую жесткость. Пренебрежение усилением гарантированно приведет к ускоренному разрушению узлов подвески и потере контроля над автомобилем.

Переделка тормозной системы для повышенных скоростей

Стандартные тормоза ВАЗ 2109 рассчитаны на умеренные скорости и не обеспечивают необходимой эффективности при динамичной езде. Перегрев колодок, закипание жидкости и деформация дисков – типичные проблемы при агрессивном вождении, требующие комплексного апгрейда системы.

Модернизация направлена на повышение теплоотвода и стабильности работы. Основные изменения включают установку вентилируемых дисков увеличенного диаметра, замену суппортов, монтаж усиленных главного цилиндра и вакуумного усилителя, а также переход на высокотемпературную тормозную жидкость. Обязательна замена штатных резиновых шлангов на армированные версии для исключения "раздувания" под давлением.

Ключевые компоненты для апгрейда

Рекомендуемые элементы системы:

• Диски: Вентилируемые 288-310 мм (требуют адаптеров суппортов)
• Суппорты: 4-поршневые от Lada Granta Sport или аналоги
• Колодки: Керамические или полуметаллические (температурный режим от 0°C до 650°C)
• Тормозная жидкость: DOT 5.1 или Racing DOT 4 (температура кипения от 260°C)

Сравнение характеристик:

Параметр	Стандарт	Апгрейд
Диаметр дисков	239 мм	288-310 мм
Рабочая температура	до 350°C	до 650°C
Точка кипения жидкости	230°C (DOT 4)	260-280°C

Обязательный этап – балансировка контуров и подбор пропорционального клапана для исключения блокировки задней оси. После установки всех компонентов требуется прокачка системы с полной заменой жидкости и обкатка колодок согласно техническим регламентам производителя.

Изготовление защиты картера для турбо конфигурации

Турбированный двигатель ВАЗ 2109 требует усиленной защиты картера из-за сниженного клиренса под выпускным коллектором и турбокомпрессором. Стандартный элемент не подходит из-за изменения геометрии подкапотного пространства и повышенных термических нагрузок. Кастомная конструкция предотвращает пробой поддона о препятствия и минимизирует риски повреждения турбины при езде по бездорожью.

Основной материал – стальной лист толщиной 2.5-3 мм, обеспечивающий баланс прочности и веса. Для зон непосредственной близости к турбине применяется двухслойная конструкция с воздушным зазором или термоизоляционная прослойка из базальтового волокна. Крепежные кронштейны проектируются с учетом штатных точек кузова, но усиливаются распорными втулками.

Технология производства

1. Снятие шаблона: картонная разметка с обводкой контуров поддона, турбоулитки, элементов подвески и выхлопной траектории
2. Раскрой материала:
   • Лазерная резка контура с технологическими припусками 15 мм
   • Фрезеровка вентиляционных окон в задней части
3. Формовка: гибка на листогибе с созданием бортиков высотой 30-40° для увеличения жесткости
4. Термозащита: установка термоэкрана из композитных панелей (керамика + нержавеющая сталь) в зоне турбины

Параметр	Значение	Примечание
Зазор до турбины	мин. 35 мм	С термоизоляцией
Угол наклона	12-15°	Для самоочистки от грязи
Точки крепления	4 шт	С демпфирующими прокладками

Ключевые особенности для турбо версии: обязательное наличие сервисного люка для быстрого доступа к сливной пробке картера и каналы отвода тепла от турбокомпрессора. После установки проверяется отсутствие вибрационного контакта с выпускным коллектором при работе двигателя под нагрузкой.

Тестирование системы охлаждения под нагрузкой

Основная цель тестирования – проверка эффективности охлаждения двигателя ВАЗ 2109 в экстремальных условиях: длительный подъём в гору на пониженных передачах при оборотах 4000-5000 об/мин, движение с прицепом или максимальной загрузкой салона в летнюю жару (+30°С и выше). Критический параметр – температура охлаждающей жидкости, которая не должна превышать 100-105°С даже при пиковых нагрузках, в противном случае возникает риск детонации или деформации ГБЦ.

Для корректного замера используются два источника данных: штатный датчик температуры приборной панели (требует предварительной поверки) и внешний диагностический сканер, подключённый к ЭБУ. Контрольные замеры проводятся каждые 2-3 минуты нагрузки, особое внимание уделяется скорости роста температуры после достижения 90°С – резкий скачок указывает на недостаточную производительность помпы или засорённость радиатора.

Ключевые параметры для анализа

• Температурная стабильность: Удержание показателей в диапазоне 92-98°С после 15 минут нагрузки.
• Скорость восстановления: Снижение до рабочей температуры (85-90°С) в течение 3-5 минут после сброса нагрузки.
• Работа вентилятора: Включение на 99-102°С и отключение при 92-95°С (погрешность ±2°С).

Проблема	Возможная причина	Метод проверки
Перегрев (>105°С) при работе вентилятора	Забитые соты радиатора, слабая помпа, низкий уровень ОЖ	Тепловизионная съёмка радиатора, тест давления в СОД
Медленное охлаждение после остановки	Неисправность термостата (малый контур), воздушные пробки	Контроль температуры патрубков термостата

Обязательный этап – проверка герметичности системы при достижении максимальных температур. Расширительный бачок должен выдерживать давление 1.2-1.5 бар без подтёков на соединениях. Появление пузырьков в ОЖ или пар из-под крышки свидетельствует о прогорании прокладки ГБЦ. Для модернизированных двигателей (форсированных) тест дополняется контролем теплоотдачи интеркулера и масляного радиатора – их перегрев косвенно влияет на общий тепловой баланс.

Диагностика возможных протечек масла после установки

После завершения монтажных работ тщательно очистите двигатель и поддон от остатков старого масла и загрязнений. Это обеспечит точную визуальную идентификацию новых подтёков при последующей проверке.

Запустите двигатель и прогрейте его до рабочей температуры под умеренной нагрузкой (1500-2000 об/мин). Циркуляция масла под давлением проявит негерметичность в проблемных точках.

Критические зоны контроля и методы выявления

Зона проверки	Способ диагностики
Прокладка масляного фильтра	Осмотр при работающем моторе на предмет капель у основания. Контроль плотности прилегания корпуса.
Уплотнение масляного насоса	Проверка фланца крепления на сухость. Анализ затяжки болтов динамометрическим ключом.
Прокладка поддона картера	Визуальный осмотр стыков по периметру. Использование зеркала для скрытых участков.
Сальники коленвала (передний/задний)	Контроль мокрых следов за шкивами. Нанесение талька для фиксации начальной утечки.
Датчик давления масла	Проверка резьбового соединения на наличие масляного налёта салфеткой.

При обнаружении потёков выполните последовательную локализацию:

1. Протрите проблемную зону насухо
2. Нанесите аэрозольный детектор утечек
3. Повторно запустите двигатель на 3-5 минут
4. Определите точку просачивания по изменению цвета маркера

Обязательные инструменты:

• Фонарь с УФ-подсветкой для люминесцентных добавок
• Эндоскоп для труднодоступных мест
• Динамометрический ключ для контроля момента затяжки

Фиксация даже минимальных утечек на этапе обкатки предотвратит критический расход масла.

Настройка системы управления на стенде

Предварительная калибровка контроллера на специализированном стенде – обязательный этап для корректной работы модернизированной системы впрыска. Стендовая диагностика позволяет детально проанализировать работу датчиков, форсунок и исполнительных механизмов в контролируемых условиях, исключая влияние внешних факторов. Подключение диагностического оборудования через разъем OBD-II обеспечивает мониторинг параметров в реальном времени и выявление скрытых неисправностей.

Основной фокус направлен на верификацию топливных карт и угла опережения зажигания под различные режимы нагрузки. С помощью программного обеспечения (например, ChipTuning PRO или OpenTuner) корректируются базовые параметры прошивки контроллера Январь 7.2 или BOSCH M7.9.7. Особое внимание уделяется синхронизации ДПКВ и ДПРВ, так как ошибка фазировки приводит к критическим сбоям в работе двигателя.

Ключевые этапы калибровки

Последовательность операций включает следующие обязательные процедуры:

1. Валидация показаний датчиков:
   • Проверка линейности ДМРВ в диапазоне 500-6500 об/мин
   • Калибровка ДПДЗ на предмет "мертвых зон"
   • Контроль корректности температурных кривых ДТОЖ и ДТВ
2. Оптимизация топливоподачи:
   • Корректировка коэффициента Lambda на переходных режимах
   • Настройка времени открытия форсунок при холодном пуске
   • Адаптация калибровочных таблиц под производительность топливного насоса

Таблица основных регулируемых параметров:

Параметр	Диапазон регулировки	Рекомендуемое значение
УОЗ на холостом ходу	5°-15° до ВМТ	9°±1°
Обороты ХХ	750-950 об/мин	800±20 об/мин
Короткая коррекция O2	±25%	В пределах ±5%

Финализация настройки требует проверки реакции системы на аварийные режимы: принудительное обеднение смеси, эмуляцию обрыва ДПКВ, тестирование детонационной коррекции. После стендовой оптимизации обязательна валидация параметров в реальных дорожных условиях с использованием широкополосного лямбда-зонда.

Правильная обкатка турбированного двигателя

Обкатка турбомотора после капремонта или установки новой турбины – критически важный этап, напрямую влияющий на его ресурс и надежность. Этот процесс позволяет деталям цилиндропоршневой группы, коленвала, вкладышей и подшипников турбокомпрессора приработаться под щадящими нагрузками.

Основная цель – минимизировать трение и избежать локальных перегревов в первые сотни километров, когда микронеровности на поверхностях еще не сглажены. Пренебрежение правилами может привести к ускоренному износу, задирам или даже заклиниванию турбины.

Ключевые принципы обкатки

Строго соблюдайте следующие требования в течение первых 1500-2000 км пробега:

• Режим работы двигателя:
  • Избегайте длительной работы на холостых оборотах (более 3-5 минут)
  • Не допускайте постоянных оборотов – меняйте их плавно в рекомендованном диапазоне
  • Запрещена работа на максимальных оборотах (не выше 3000-3500 об/мин)
• Нагрузка:
  • Не буксируйте прицепы или другие автомобили
  • Избегайте движения в гору на высоких передачах с низкими оборотами
  • Исключите резкие ускорения с "педалью в пол"
• Температурный режим:
  • Перед началом движения обязательно прогрейте мотор до рабочей температуры
  • После активной поездки дайте турбине остыть на холостом ходу 1-2 минуты

Особое внимание уделите качеству моторного масла и соблюдению интервалов замены в период обкатки:

Этап пробега	Рекомендуемое действие
0-500 км	Первая замена масла и фильтра (удаление продуктов приработки)
500-1500 км	Контроль уровня масла каждые 300 км
1500-2000 км	Полная замена масла и фильтра

Используйте только масла с допусками производителя турбины, обладающие высокой термоокислительной стабильностью. После завершения обкатки постепенно увеличивайте нагрузку в течение следующих 500 км, избегая резких переходов к экстремальным режимам эксплуатации.

Контроль детонации в разных режимах работы

Детонация представляет критическую угрозу для двигателя ВАЗ 2109, особенно при форсировании или эксплуатации на низкооктановом топливе. Её контроль требует комплексного подхода, включающего корректировку угла опережения зажигания (УОЗ), мониторинг состояния двигателя и применение электронных систем защиты.

Основным инструментом борьбы с детонацией в штатной системе является датчик детонации (ДД), передающий сигнал на ЭБУ при возникновении опасных вибраций. Электроника мгновенно корректирует УОЗ в сторону запаздывания, снижая температуру сгорания. Однако эффективность этой защиты напрямую зависит от исправности датчика и калибровок блока управления.

Стратегии адаптации под режимы работы

Оптимальный контроль требует дифференцированного подхода к ключевым режимам:

• Средние нагрузки (городской цикл): ДД активно корректирует УОЗ при резком ускорении. Важно контролировать состояние свечей зажигания – нагарообразование провоцирует калильное зажигание.
• Максимальная мощность (обороты >5000 об/мин): Риск детонации возрастает из-за высокой температуры ГБЦ. Требуется установка холодных свечей и обязательное использование топлива с октановым числом не ниже АИ-95. Модернизированные системы (например, StandAlone) позволяют программно ограничить угол в верхнем диапазоне.
• Высокая нагрузка на низких оборотах (подъем в гору на 3-4 передаче): Наиболее опасный режим из-за медленного отвода тепла. Рекомендуется принудительное обогащение смеси через чип-тюнинг или установку широкополосного лямбда-зонда для ручной корректировки.

Ключевые факторы, требующие постоянного мониторинга:

Фактор	Влияние на детонацию	Методы контроля
Качество топлива	Низкое октановое число = высокий риск	Использование АИ-95+, добавление присадок
Температура ОЖ	Перегрев >95°C провоцирует детонацию	Чистка радиатора, замена термостата
Состояние ЦПГ	Износ колец повышает компрессию	Замер компрессии, использование масла с ZDDP

При глубокой модернизации (установка турбокомпрессора, высокая степень сжатия) штатный ДД часто не справляется. Необходимо:

1. Установить многоточечную систему детонационного контроля с 2-3 датчиками.
2. Интегрировать гибкие настройки коррекции УОЗ через программируемый ЭБУ (JazzSpeed, MegaSquirt).
3. Добавить датчик температуры впускного заряда для компенсации нагрева воздуха турбиной.

Регулировка давления турбины для уличного использования

Оптимальное давление наддува для повседневной эксплуатации Турбо ВАЗ 2109 лежит в диапазоне 0.5–0.7 бар. Превышение этого порога без глубокой доработки двигателя ведет к сокращению ресурса деталей ЦПГ и риску детонации на стандартном топливе. Основная задача – найти баланс между приростом мощности и надежностью.

Для безопасной регулировки необходим комплект оборудования: электронный boost-контроллер или механический регулятор давления (например, типа Turbosmart), манометр с точной шкалой (до 1.5 бар), а также датчик детонации для мониторинга в реальном времени. Обязательна установка blow-off клапана для защиты крыльчатки турбины при сбросе газа.

Этапы настройки

1. Зафиксируйте штатное давление (если система уже установлена) путем кратковременных тестовых заездов с подключенным манометром.
2. Плавно увеличивайте давление регулятором с шагом 0.1 бар, контролируя реакцию двигателя. Признаки некорректной настройки:
   • Детонация (металлический стук под нагрузкой)
   • Провалы в тяге после 4000 об/мин
   • Черный дым из выхлопа (переобогащение смеси)
3. Проверьте стабильность давления на всех режимах: разгон, движение внатяг, переход с высокой передачи на низкую.
4. Обеспечьте топливную коррекцию: установите производительные форсунки (на 30-40% больше штатных) и топливный насос повышенной производительности.

Фактор	Рекомендация
Топливо	АИ-95 минимум, АИ-98 предпочтительно
Датчик детонации	Обязателен для своевременной диагностики
Система охлаждения	Усиленный радиатор, интеркулер

После каждой корректировки проведите тест-драйв длительностью 15-20 минут, уделяя внимание поведению авто в городском потоке и на трассе. Избегайте агрессивного чип-тюнинга для повышения давления – это требует перепрошивки ЭБУ и установки широкополосного лямбда-зонда.

Расчет оптимального давления наддува для ресурса ДВС

Определение безопасного boost pressure начинается с анализа прочности штатных компонентов силового агрегата. Критическими факторами становятся запас прочности поршневой группы (особенно колец), устойчивость ГБЦ к прогару, ресурс шатунно-коленчатого узла и температура выхлопных газов. Для стандартного двигателя ВАЗ 2109 без форсировки безопасным считается диапазон 0.5-0.7 бар, где можно сохранить ресурс близкий к заводскому при грамотной настройке.

Точный расчет требует комплексного подхода: учитывается степень сжатия (СЖ), октановое число топлива, эффективность интеркулера и пропускная способность топливной системы. Ключевая формула для оценки механической нагрузки: P_peak = P_boost + P_compression, где P_peak – пиковое давление в цилиндре, P_boost – давление наддува, P_compression – давление от сжатия. Превышение P_peak > 12 МПа для чугунного блока рискованно без доработок.

Параметры для практического расчета

Для самостоятельного определения safe boost рекомендуется последовательная оценка:

• Топливная система: производительность форсунок (л/мин) должна покрывать потребность при целевом давлении наддува с запасом 15-20%
• Детонация: контроль угла опережения зажигания (УОЗ) на динамическом стенде с поправкой на реальное октановое число
• Теплонапряженность: температура на выходе турбины не должна превышать 850°C для серийного выпускного коллектора

Степень форсировки	Безопасный boost (бар)	Необходимые доработки
Сток (8-клапаны)	0.5-0.7	Интеркулер, топливный регулятор
Умеренная (поршни)	0.8-1.0	Усиленные прокладки ГБЦ, форсунки +30%
Агрессивная (коленвал)	1.2-1.5	Кованые поршни/шатуны, впрыск воды

Важно: давление наддува всегда корректируется по лямбда-зонду (оптимум AFR 11.5-12.0 при WOT) и датчику детонации. Эксплуатация без blow-off valve или bypass-клапана сокращает ресурс турбины на 40-60%.

Устранение турбоямы на ВАЗ 2109

Турбояма возникает из-за инерционности турбокомпрессора и запаздывания подачи воздуха при резком открытии дросселя. Это проявляется как кратковременный провал мощности перед набором оборотов. Для борьбы с этим эффектом на ВАЗ 2109 применяют комплекс технических решений, направленных на оптимизацию работы турбины и топливной системы.

Ключевые методы устранения включают модернизацию управления давлением наддува, доработку впуска и настройку электронного блока управления. Каждый подход требует точной калибровки для сохранения надежности двигателя и минимизации турболага.

Эффективные способы решения

Оптимизация турбины и управления:

• Установка турбины с изменяемой геометрией (VGT) или малогабаритного турбокомпрессора для снижения инерции ротора
• Применение blow-off или bypass-клапана для сброса избыточного давления при сбросе газа
• Калибровка актуатора вестгейта с уменьшением предварительного натяга пружины

Доработка топливной системы и впуска:

1. Монтаж интеркулера повышенной эффективности для снижения температуры воздуха
2. Прошивка ЭБУ с коррекцией угла опережения зажигания и обогащением смеси в зоне провала
3. Чип-тюнинг с оптимизацией параметров:

   Режим	Сток	Оптима
   Давление наддува	0.5 bar	0.7 bar
   Обогащение смеси	12.5:1	11.8:1

Дополнительные меры: установка нулевого сопротивления воздушного фильтра, уменьшение длины впускного тракта и применение топливного насоса повышенной производительности для стабилизации давления в рампе.

Защита турбо системы от перегрева в пробках

Основной проблемой турбированных двигателей ВАЗ 2109 в городских пробках является критический перегрев турбокомпрессора из-за отсутствия встречного потока воздуха и низких оборотов мотора. Без принудительного охлаждения масло в подшипниковом узле коксуется, что ведет к заклиниванию вала ротора и выходу агрегата из строя.

Эффективная термозащита требует комплексного подхода: модернизации системы смазки, установки дополнительных теплоотводящих элементов и внедрения контролирующей электроники. Особое внимание уделяется работе турбины после остановки двигателя – период, когда температура ротора достигает пиковых значений.

Ключевые решения

Обязательные компоненты защиты:

• Турботаймер – продляет работу маслонасоса на 1-3 минуты после зажигания
• Дополнительный масляный радиатор с вентилятором принудительного обдува
• Керамические теплоизоляционные прокладки под турбиной

Дополнительные меры:

1. Замена штатного интеркулера на вариант с увеличенным объемом
2. Монтаж термоэкранов на выпускной коллектор
3. Использование синтетического масла с допуском 5W-50

Параметр	Штатная система	После модернизации
Температура турбины в пробке	950-1000°C	650-700°C
Охлаждение после остановки	Отсутствует	Принудительное 180 сек

Важно: При движении в пробках избегайте резкого глушения мотора – дайте турбине поработать на холостых 30-60 секунд для стабилизации температур. Регулярная замена масла (каждые 5000 км) – обязательное условие сохранения ресурса турбонаддува.

Эксплуатационные ограничения для турбо версии

Установка турбокомпрессора на ВАЗ 2109 существенно повышает нагрузку на штатные компоненты двигателя и трансмиссии. Это требует строгого соблюдения регламента эксплуатации для предотвращения преждевременного износа или выхода узлов из строя.

Владельцам турбированных версий необходимо учитывать специфические требования к обслуживанию и управлению автомобилем. Пренебрежение этими правилами может привести к дорогостоящему ремонту турбины, поршневой группы или других критических систем.

Ключевые требования и ограничения

Прогрев и охлаждение двигателя:

• Обязательный прогрев до 50-60°C перед началом движения (минимум 2-3 минуты на холостых оборотах)
• Запрет резкого глушения мотора после активной езды: работа на холостых 1-2 минуты для стабилизации температуры турбины

Режимы эксплуатации:

• Исключение работы на высоких оборотах (выше 4500 об/мин) при непрогретом масле
• Минимизация длительных поездок на максимальной мощности (более 15-20 минут)
• Контроль давления наддува: не превышать 0.7-0.8 бар для стандартных двигателей

Параметр	Требование	Последствия нарушения
Топливо	АИ-95/АИ-98 (не ниже)	Детонация, прогар поршней
Масло	Полусинтетика 5W-40/10W-40 (API SN)	Коксование турбины, задиры
Интервал замены масла	Не более 5000 км	Снижение ресурса турбокомпрессора

Дополнительные условия:

1. Установка турбо-таймера для автоматизации охлаждения турбины
2. Регулярная диагностика системы впрыска (каждые 10 000 км)
3. Обязательная замена ремня ГРМ каждые 40 000 км
4. Контроль герметичности интеркулера и воздушных патрубков

Типичные неисправности турбо двигателей ВАЗ

Эксплуатация турбированных версий ВАЗ 2109 выявляет специфические слабые места конструкции. Основные проблемы связаны с повышенными тепловыми и механическими нагрузками на двигатель, не рассчитанный изначально на форсирование. Типичные симптомы проявляются в потере мощности, посторонних шумах и масляных течах.

Критически важным становится контроль состояния турбокомпрессора и сопутствующих систем. Некорректная установка, нарушение регламента обслуживания или использование низкокачественных комплектующих многократно увеличивают риски поломок. Особое внимание требуется системе смазки и охлаждения турбины.

Распространённые проблемы и их источники

Симптом	Вероятная причина	Последствия
Сизый дым из выхлопа	Износ сальников турбины, закоксовка маслопроводов	Попадание масла в интеркулер, повышенный расход смазки
Свист/вой при разгоне	Разгерметизация впускного тракта, повреждение крыльчатки	Падение давления наддува, перегрев турбокомпрессора
Стук в районе турбины	Люфт вала ротора, деформация корпуса	Разрушение подшипников, заклинивание ротора
Турбояма (задержка отклика)	Неисправность актуатора, залипание вестгейта	Нестабильное давление наддува, детонация

Ключевые факторы преждевременного выхода из строя:

• Масляное голодание - засорение фильтров или магистралей после капремонта
• Перегрев турбины - агрессивная езда с резкой остановкой двигателя
• Некорректный монтаж - пережатые патрубки, ошибки подключения интеркулера

Для минимизации рисков обязательны:

1. Использование полусинтетических масел с допуском для турбомоторов
2. Прогревочно-остудительный цикл (1-2 мин перед пуском и остановкой)
3. Регулярная замена воздушного фильтра и диагностика патрубков

Балансировка ротора турбины своими руками

Дисбаланс ротора приводит к вибрациям, ускоренному износу подшипников и риску разрушения турбокомпрессора. Самостоятельная балансировка требует предельной аккуратности и специализированных приспособлений: токарного станка с низкой частотой вращения (200-300 об/мин) и опорных призм из закаленной стали с минимальным биением.

Ротор фиксируется на опорах через собственные цапфы, после чего запускается вращение. Тяжелая секция автоматически занимает нижнее положение. На противоположной стороне компрессорного колеса (в зоне хаба) крепится балансировочная пластина, а на валу турбинной части – корректирующие грузы методом точечной сварки или фрезеровки металла.

Ключевые этапы процедуры

Последовательность операций:

1. Монтаж ротора на калиброванные призмы с контролем соосности
2. Проворачивание вала рукой для выявления "тяжелой точки"
3. Установка пробных грузов на компенсирующий фланец
4. Повторный запуск и остановка для отметки нижнего положения
5. Корректировка массы грузов до достижения статического равновесия

Критические моменты:

• Допустимый дисбаланс – не более 0.5 г/см на компрессорном колесе
• Фрезеровка вала выполняется на глубину ≤ 0.3 мм
• Грузы крепятся только на штатных балансировочных площадках
• Обязательная проверка биения вала (макс. 0.01 мм)

Материал грузов	Способ фиксации	Макс. масса, г
Оцинкованная сталь	Точечная сварка	1.2
Медная проволока	Пайка твердым припоем	0.8

После балансировки проводится контрольный запуск на станке – правильно отбалансированный ротор должен останавливаться в произвольном положении. Работы завершаются очисткой детали от металлической пыли и визуальным контролем отсутствия заусенцев в зоне корректировки.

Обслуживание турбокомпрессора через каждые 20 000 км

Регулярное техническое обслуживание турбокомпрессора критически важно для его долговечности и предотвращения дорогостоящих поломок. Пренебрежение плановыми работами ведет к снижению эффективности, падению мощности двигателя и риску выхода узла из строя с последующим капитальным ремонтом.

Основные операции при пробеге 20 000 км включают визуальный осмотр на предмет утечек масла или антифриза, оценку состояния воздушных патрубков и интеркулера, а также контроль уровня и качества моторного масла. Обязательна задача компьютерной диагностики для проверки давления наддува и корректности работы управляющей электроники.

Ключевые процедуры обслуживания

1. Замена масла и фильтра: Используйте исключительно масла с допуском API SN/CF или ACEA C3 и вязкостью, рекомендованной производителем.
2. Промывка масляной магистрали: Очистка сетки маслоподающей трубки специальным раствором для удаления нагара.
3. Диагностика системы вентиляции картера (PCV): Проверка клапана и патрубков на засорение, влияющее на давление в картере.

Контрольные параметры турбины после обслуживания:

Параметр	Нормальное значение
Люфт вала радиальный	≤ 0,5 мм
Люфт вала осевой	≤ 0,05 мм
Давление наддува (на 3000 об/мин)	0,6–0,8 бар

Важно: Избегайте резкого глушения двигателя после нагрузки – дайте турбине поработать 1-2 минуты на холостом ходу для охлаждения. При обнаружении масляных подтёков на корпусе турбокомпрессора или свиста во время разгона немедленно проведите углублённую диагностику.

Список источников

Для подготовки статьи о модернизации ВАЗ 2109 использовались технические руководства, специализированные издания и профильные интернет-ресурсы, посвящённые тюнингу классических автомобилей ВАЗ.

Особое внимание уделялось источникам, содержащим практические рекомендации по установке турбонаддува, особенностям доработки двигателя и ходовой части, а также отзывам владельцев.

• Официальное руководство по ремонту ВАЗ 2108/2109/21099 (издательство "За рулём")
• Журнал "Автомир" (статьи о тюнинге отечественных автомобилей, 2018-2023 гг.)
• Книга "Тюнинг двигателей ВАЗ" (А. Козлов, издательство "АСТ", 2020 г.)
• Технический форум "Drive2.ru" (разделы по модернизации ВАЗ 2109, отчёты о турбоустановках)
• Портал "Лада.Онлайн" (база знаний по доработкам подвески и двигателя)
• Специализированный блог "Тюнинг ВАЗ" (кейсы по установке турбокомпрессоров Garrett)
• Видеоканал "Гараж 2109" (практические руководства по сварочным работам и усилению кузова)

Видео: Настройка ВАЗ-2109 Турбо


• Оптимизация АКПП ВАЗ 2114 для победы в стритрейсе

• Отзывы и фото автоодеяла «Автотепло»

• Фольксваген - популярные модели немецкого концерна
