Тюнинг BMW E36 - разбор двигателя и его доработка

Статья обновлена: 18.08.2025

Легендарное купе BMW E36 остается культовым объектом для автолюбителей и тюнеров спустя десятилетия после выпуска.

Его сбалансированная платформа, респектабельные динамические качества и огромный потенциал для модификаций обеспечили модели непреходящую популярность.

Особый интерес представляет линейка силовых агрегатов BMW E36 – от надежных атмосферных рядных «шестерок» до высокооборотных версий M-серии.

Понимание технических особенностей двигателей E36 является ключом к грамотному тюнингу и сохранению характерного поведения баварского спортивного седана или купе.

Технические характеристики базовых двигателей М40/М43 и М50/М52

Четырехцилиндровые двигатели М40 и М43 составляли основу базовой линейки BMW E36. М40 выпускался с 1987 года, отличался чугунным блоком цилиндров и распределенным впрыском Bosch Motronic. Его преемник М43 (1993 г.) получил облегченную конструкцию, модернизированную систему управления Siemens MSS50 и экологический стандарт Евро-2.

Шестицилиндровые агрегаты М50 и М52 обеспечивали повышенную динамику. М50 оснащался чугунным блоком и системой VANOS (на версии TU с 1993 г.). М52 (1994 г.) использовал алюминиевый блок с никель-кремниевым покрытием (Nikasil), одно- или двухвальную VANOS и соответствие нормам Евро-2/3.

Сравнительные параметры двигателей

Двигатель	Объем (л)	Мощность (л.с.)	Крутящий момент (Н·м)	Конфигурация
М40B16	1.6	102	141	R4, 2 клапана на цилиндр
М40B18	1.8	113	168
М43B16	1.6	102	150
М43B18	1.8	115	168
М50B20	2.0	150	190	R6, 4 клапана на цилиндр
М50B25	2.5	192	245
М52B20	2.0	150	190
М52B25	2.5	170	245
М52B28	2.8	193	280

Ключевые технологические отличия:

Газораспределение: М50TU/M52 оснащались системой VANOS (изменение фаз впуска)
Материалы блока: Чугун (М40/М50) vs. алюминий с Nikasil (М52)
Электроника: Bosch Motronic 1.7 (М40) → Siemens MSS50 (М43)

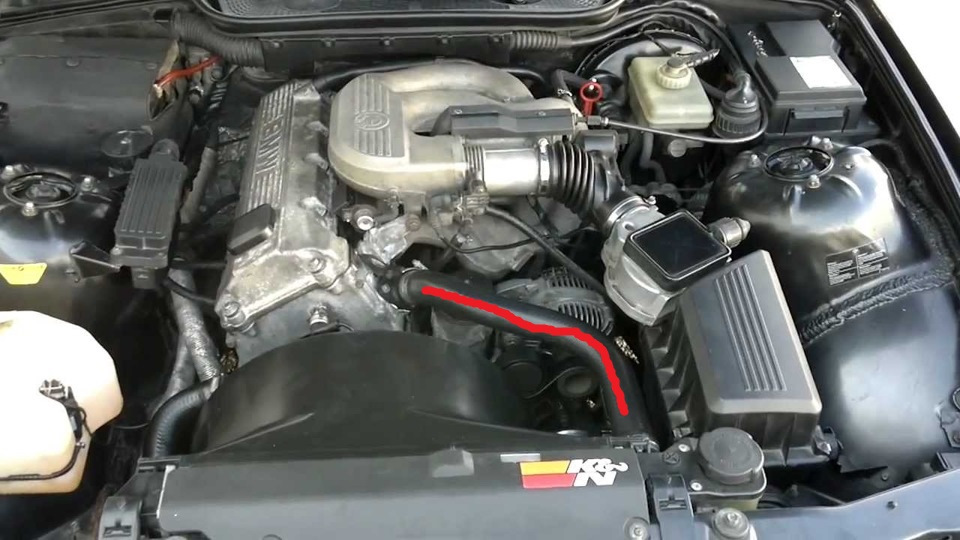

Тюнинг впуска и выпуска: установка нулевика и прямоточного глушителя

Фильтр нулевого сопротивления заменяет штатный воздушный фильтр, уменьшая аэродинамические потери на впуске. Конструкция с минимальным сопротивлением потока и специальной пропиткой позволяет увеличить объем поступающего воздуха. Для установки на BMW E36 чаще используют корпусные решения типа BMC CDA или открытые K&N, интегрируемые во впускной тракт после ДМРВ. Ключевое требование – герметичность соединений для исключения подсоса нефильтрованного воздуха.

Прямоточный глушитель (straight pipe) монтируется вместо штатной глушительной секции, сокращая сопротивление выпускной системы. Трубопровод увеличенного диаметра (оптимально +10-15% к сечению штатной трубы) с перфорированным сердечником и набивкой из минеральной ваты снижает противодавление. На E36 применяют готовые системы Supersprint или Remus, либо индивидуальную сварку конструкций из нержавеющей стали с резонатором для подавления низкочастотного гула.

Эффекты и особенности

Комплексная доработка впуска и выпуска дает прирост 5-8 л.с. на атмосферных двигателях M40/M50/S50 за счет:

Оптимизации наполнения цилиндров
Снижения насосных потерь
Улучшения продувки камер сгорания

Недостатки включают повышенный шум (особенно на низких оборотах с прямотоком), риск ошибки по расходомеру при некорректном монтаже нулевика, и необходимость периодической пропитки фильтра маслом. Для нивелирования "провалов" рекомендуется чип-тюнинг ЭБУ.

Компонент	Рекомендуемые бренды	Средняя стоимость (USD)
Фильтр нулевого сопротивления	K&N, BMC, Pipercross	80-150
Прямоточный глушитель	Supersprint, Remus, Scorpion	400-700

Чип-тюнинг Е36: прошивка ECU и настройка ЭБУ

Чип-тюнинг ЭБУ двигателя (ECU) – ключевой метод оптимизации заводских настроек для BMW E36. Основная задача – модификация программного обеспечения контроллера DME (Digital Motor Electronics) с целью коррекции параметров впрыска топлива, угла опережения зажигания и работы VANOS (если установлен). Стандартная прошивка от BMW ориентирована на компромисс между мощностью, экологичностью и топливной экономичностью, что сдерживает потенциал мотора.

Перепрошивка позволяет снять программные ограничения, заложенные производителем, и адаптировать работу двигателя под конкретные доработки (воздушный фильтр нулевого сопротивления, выпускная система) или эксплуатационные условия. Качественная настройка выполняется специалистами на диностенде с использованием оригинальных программаторов (например, KESS, Alientech) и требует точного чтения/записи данных с чипа EPROM (часто типа 27С512) или непосредственно через диагностический разъем OBD-I.

Основные аспекты чип-тюнинга Е36

Типичные цели доработки ПО:

Повышение мощности (до 10-15%) и крутящего момента в среднем диапазоне оборотов
Оптимизация отклика дроссельной заслонки
Коррекция топливных карт для работы с высокооктановым бензином (АИ-98+)
Отключение катализатора и лямбда-зондов (O2 sensors) после их демонтажа
Повышение отсечки оборотов (например, с 6500 до 7200 об/мин для M50B25)

Этапы профессиональной настройки:

Диагностика штатной системы и считывание оригинальной прошивки
Анализ и модификация калибровок в специализированном ПО (WinOLS, TunerPro)
Тестовая запись измененного ПО и валидация на стенде
Корректировка параметров по результатам замера AFR (соотношение воздух/топливо)
Финальная оптимизация под нагрузкой с контролем детонации

Особенности для разных моторов:

Двигатель	Потенциал прибавки	Ключевые изменения
M40B18/M43B18	8-12 л.с.	Коррекция впрыска, отключение EGR
M50B20/M50B25	15-25 л.с.	Настройка VANOS, сдвиг момента
S50B30/S52B32	20-35 л.с.	Адаптация под 98 бензин, оптимизация фаз

Риски: Неквалифицированная прошивка может вызвать детонацию, перегрев или повреждение катализатора. Критически важна проверка исправности датчиков (ДМРВ, ДПКВ, ДД) перед процедурой. Для двигателей с VANOS обязательна синхронизация механизма после перепрошивки.

Атмосферный форсинг двигателя: расточка блока и спортивный распредвал

Расточка цилиндров – фундаментальный этап форсирования атмосферного двигателя E36. Увеличение диаметра цилиндров позволяет установить поршни большего размера, повышая рабочий объем двигателя (например, с 1.8 до 2.0 л или с 2.5 до 2.7-2.8 л). Это дает прямой прирост крутящего момента и мощности за счет сжигания большего объема топливовоздушной смеси. Процесс требует высокой точности обработки стенок блока цилиндров и последующей хонинговки для оптимальной приработки поршневых колец. Обязательно использование поршней и шатунов, рассчитанных на повышенные нагрузки, а также балансировки коленчатого вала в сборе с новыми деталями.

Спортивный распределительный вал (распредвал) кардинально меняет характер работы двигателя, особенно в сочетании с увеличенным объемом. Его профиль кулачков обеспечивает более высокий подъем клапанов и увеличенную продолжительность их открытия по сравнению со стандартным валом. Это позволяет двигателю "дышать" эффективнее – наполнение цилиндров свежим зарядом и очистка от отработавших газов значительно улучшаются на средних и высоких оборотах. Пиковая мощность ощутимо возрастает, но зачастую происходит смещение максимальных значений в зону более высоких оборотов.

Ключевые аспекты и синергия модификаций

Реализация потенциала этих доработок требует комплексного подхода:

Совместимость компонентов: Геометрия кулачков распредвала должна соответствовать степени сжатия, обеспечиваемой новыми поршнями, и возможностям системы впуска/выпуска.
Топливная коррекция: Увеличенный воздушный поток и объем двигателя требуют перенастройки системы впрыска топлива через чип-тюнинг ECU или установку программируемого блока управления для коррекции топливных карт и угла опережения зажигания.
Дополнительные доработки: Для полноценной реализации потенциала необходимы:
- Прямоточная выхлопная система (4-2-1 или 4-1 коллектор + резонатор + глушитель)
- Улучшенный впуск (короткий или длинный воздухозаборник с холодным воздухом, фильтр нулевого сопротивления)
- Усиленное сцепление
Надежность: Форсирование повышает тепловые и механические нагрузки. Критически важны:
- Качественное масло и эффективная система охлаждения (радиатор, термостат, помпа)
- Регулярное техническое обслуживание

Параметр	Расточка блока	Спортивный распредвал
Основной эффект	Увеличение рабочего объема, рост крутящего момента по всему диапазону	Улучшение газообмена, рост мощности на высоких оборотах
Необходимые сопутствующие работы	Хонингование, новые поршни/кольца/шатуны, балансировка	Настройка клапанных зазоров, возможна замена пружин/толкателей
Влияние на эксплуатацию	Повышенный расход топлива, рост нагрузки на КШМ	Возможное снижение тяги на "низах", изменение звука работы двигателя

Важно: Максимальный эффект достигается только при совместном применении расточки и спортивного распредвала вкупе с другими перечисленными доработками и грамотной настройкой. Это путь к созданию высокооборотного атмосферного мотора с заметно возросшей отдачей, сохраняющего надежность при условии качественного исполнения работ и использования правильных комплектующих.

Турбонаддув на Е36: комплекты дооснащения и особенности установки

Установка турбины на BMW E36 – радикальный метод повышения мощности атмосферных двигателей серий M40, M50, M52 и S50. Комплекты дооснащения позволяют достичь 300-500 л.с. в зависимости от уровня форсирования и состояния ДВС. Ключевое преимущество – сохранение штатной компоновки без необходимости замены силового агрегата.

Проект требует комплексного подхода: базовый турбокомплект покрывает лишь 60% необходимых компонентов. Обязательна интеграция с системами смазки, охлаждения и топливоподачи, установка интеркулера и модернизация выхлопа. Без корректной калибровки ЭБУ и механических доработок ресурс мотора сокращается в разы.

Производитель	Модель	Турбина	Макс. мощность	Особенности
Garrett	GT35 Performance Kit	GT3582R	450 л.с.	Включает магистрали и blow-off
BorgWarner	E36 Stage 2	EFR 6258	380 л.с.	Готовое крепление коллектора
CX Racing	Universal T3/T4	T04E	350 л.с.	Бюджетный вариант

Апгрейд подвески: регулируемые амортизаторы и койловеры

Регулируемые амортизаторы позволяют точно адаптировать поведение Е36 под стиль вождения и дорожные условия. Они предлагают ручную или автоматическую настройку жесткости отскока/сжатия, что невозможно со стоковыми стойками. Базовые регулируемые модели сохраняют заводские пружины, но требуют точной калибровки для баланса комфорта и управляемости.

Койловеры (coilovers) – комплексное решение, объединяющее амортизатор и винтовую пружину в единый узел с возможностью регулировки клиренса. Конструкция включает опорный подшипник верхней чашки и резьбовое крепление пружины, что позволяет изменять высоту дорожного просвета в диапазоне 20-70 мм без потери хода подвески. Качественные комплекты обеспечивают параллельную настройку высоты и жесткости.

Ключевые особенности и преимущества

Основные отличия от стоковой подвески:

Прецизионная управляемость: снижение кренов кузова, повышение обратной связи руля.
Адаптивность: возможность переключения между режимами (город/трек).
Корректировка развесовки: индивидуальная настройка каждой стойки.

Типичные конфигурации для Е36:

Тип системы	Регулировки	Сложность установки
Регулируемые амортизаторы	Жесткость (до 30 позиций)	Средняя (требует стенда)
Койловеры (однотрубные)	Высота + жесткость	Высокая (полная замена узла)
Койловеры (двухтрубные)	Высота + раздельная настройка сжатия/отбоя	Очень высокая

Обязательные сопутствующие работы:

Замена сайлентблоков рычагов и стоек стабилизатора.
Установка усиленных опор передних стоек (например, от Turner Motorsport).
Корректировка углов развала/схождения после монтажа.

Обслуживание двигателя Е36: замена уплотнений и профилактика течей масла

Основная причина течей масла на двигателях M40/M42/M50/M52/S50/S52 – деградация резиновых уплотнений из-за высоких температур и возраста. Критичными зонами являются сальники коленвала (передний и задний), прокладка клапанной крышки, уплотнительные кольца масляного фильтра и датчика давления масла, прокладка поддона картера. Реже текут сальники распредвалов и прокладка масляного насоса.

Регулярная диагностика включает визуальный осмотр двигателя снизу на подъемнике после мойки. Обращайте внимание на масляные пятна на защите картера, блоке цилиндров, задней части двигателя у коробки передач и нижней части ГБЦ. Потеки в задней части часто указывают на сальник коленвала или прокладку масляного насоса, а масло на стенках блока – на износ прокладки клапанной крышки или сальников распредвалов.

Этапы замены уплотнений и профилактика

Перед работой обязательна очистка посадочных мест от старого герметика и грязи. Используйте только оригинальные уплотнительные элементы (BMW Group) или проверенные аналоги (Elring, Corteco, Victor Reinz). Резиновые сальники перед установкой смазывайте чистым моторным маслом, а для прокладок клапанной крышки и поддона строго следуйте заводской схеме нанесения герметика (обычно точки на стыках полуколец и постелей распредвалов).

Клапанная крышка: Затяжка болтов крест-накрест динамометрическим ключом (10-12 Нм) предотвратит перекос. Старые болты с пластиковыми втулками лучше заменить.
Передний сальник коленвала: Требует снятия ремня ГРМ/приводов. Контролируйте положение шкива и меток.
Задний сальник коленвала: Сложная операция с демонтажом КПП и маховика/двухмассового колеса. Проверяйте состояние поверхности коленвала в зоне сальника.
Масляный фильтр и датчики: Замена уплотнительных колец при каждой смене масла или фильтра. Убедитесь в отсутствии трещин на пластиковом корпусе держателя фильтра (M50/M52).

Дополнительные меры профилактики:

Применение качественного моторного масла с рекомендованными допусками BMW (LL-98, LL-01 для поздних версий) и своевременная замена.
Контроль состояния системы вентиляции картера (КВКГ). Забитый клапан или шланги создают избыточное давление, выдавливающее сальники.
Периодическая очистка масляного щупа и его трубки от отложений для нормального стока масла.
Использование присадок для восстановления эластичности резины (крайне осторожно, эффективность спорна) лишь как временное решение.

Уплотнение	Рекомендуемый интервал контроля/замены	Сложность замены
Прокладка клапанной крышки	Каждые 2-3 года или при появлении течи	Низкая
Сальник переднего коленвала	При замене ремня ГРМ/цепи (60-100 тыс. км)	Средняя
Сальник заднего коленвала	При снятии КПП или явной течи	Высокая
Кольцо масляного фильтра	Каждая замена масла	Очень низкая

Игнорирование течей приводит не только к потере масла и загрязнению двигателя, но и к риску возгорания при попадании масла на выпускной коллектор. Своевременная замена уплотнений сохранит ресурс двигателя и избавит от дорогостоящего ремонта смежных узлов.
