Тюнинг двигателя Нивы Шевроле - как добавить мощности самому

Статья обновлена: 18.08.2025

Владельцы Chevrolet Niva часто стремятся повысить динамические характеристики своего внедорожника, и тюнинг силового агрегата – один из самых популярных способов достичь этой цели.

Самостоятельное форсирование двигателя требует глубокого понимания его устройства, точных расчетов и ответственного подхода, так как ошибки могут привести к серьезным поломкам и сокращению ресурса.

Подбор инструментов для самостоятельного тюнинга

Комплектация качественным инструментом – обязательное условие для безопасного и эффективного тюнинга двигателя Нива Шевроле. Базовый набор должен покрывать операции по демонтажу узлов, работе с крепежом и диагностике. Отсутствие специализированных приспособлений повышает риск повреждения компонентов и неточной сборки.

Помимо стандартных автомобильных инструментов, для глубокой модификации мотора потребуются узкопрофильные съемники, измерительные приборы и оборудование для калибровки. Особое внимание уделите инструментам для работы с ГРМ, поршневой группой и электронными системами управления двигателем.

Ключевые категории инструментов

• Базовый набор:

  • Головки трещоточные (6-24 мм), воротки, удлинители, кардан
  • Комбинированные ключи (рожковые/накидные), шестигранники
  • Набор отверток (крестовые, шлицевые, ударные)
  • Пассатижи, круглогубцы, бокорезы, струбцины

• Специнструмент для двигателя:

  • Съемник поршневых колец, шатунных вкладышей
  • Приспособление для замены маслосъемных колпачков
  • Динамометрический ключ (40-200 Нм)
  • Съемник шкивов ГРМ, ступиц подшипников

• Измерительное оборудование:

  • Микрометр, нутромер, щупы для зазоров клапанов/колец
  • Компрессометр, манометр топливной рампы
  • Мультиметр с функциями диагностики датчиков

• Для чип-тюнинга:

  • OBD-II сканер с поддержкой протокола Chevrolet
  • Программатор ЭБУ (Openport, ChipTuning Pro)
  • Ноутбук с ПО (Combiloader, PCMFlash)

Чип-тюнинг: прошивка ЭБУ через OBD-II разъём

Прошивка ЭБУ через диагностический разъём OBD-II – наиболее доступный метод чип-тюнинга для Нивы Шевроле. Он не требует демонтажа блока управления, физического вмешательства в его конструкцию или пайки. Для процедуры достаточно подключить совместимый программатор (например, Openport, Kess, MPPS) к разъёму под рулевой колонкой, установить связь со штатным ПО двигателя и загрузить модифицированную прошивку. Ключевое преимущество – сохранение заводской защиты от сбоев: при ошибках заливки система обычно позволяет повторить процесс.

Качественная кастомная прошивка корректирует топливные карты, угол опережения зажигания, отключает лямбда-зонд после катализатора (при его удалении) и оптимизирует работу дроссельной заслонки. Это даёт прирост мощности 8–15% (до 110–120 л.с. для 1.7 л) и крутящего момента в среднем диапазоне оборотов. Однако риски остаются: некорректная прошивка может вызвать детонацию, повышенный расход топлива или ошибки по датчикам кислорода. Обязательно создайте резервную копию оригинального ПО перед внесением изменений.

Критические этапы и требования

Необходимое оборудование и условия:

• Адаптер OBD-II с поддержкой протокола K-Line (для ЭБУ Bosch М7.9.7, Январь 7.2)
• Стабильное напряжение 12.5–13.5V (используйте зарядное устройство)
• Закрытое ПО для чтения/записи (WinOLS, ChipTuning Pro)
• Проверенная прошивка под ваш тип ЭБУ и экологический класс

Последовательность действий:

1. Подключите сканер к OBD-II, включите зажигание (без запуска двигателя)
2. Считайте штатную прошивку, сохраните файл в 2 разных носителя
3. Загрузите файл в редактор, внесите коррекции или выберите готовый вариант
4. Проверьте контрольную сумму прошивки, инициируйте запись
5. Дождитесь подтверждения успешной загрузки (не прерывайте процесс!)
6. Сделайте адаптацию дросселя и обучите регулятор ХХ

Параметр	Заводские значения	После тюнинга
Мощность (л.с.)	80–83	90–100
Крутящий момент (Нм)	128–129	140–150
Отсечка оборотов	5 200 об/мин	5 600–6 000 об/мин
Разгон 0–100 км/ч	19.5 сек	17.8–18.3 сек

Важно: Для двигателей с ЕВРО-3 и выше потребуется коррекция катализатора и системы EGR в прошивке. После процедуры проведите тест-драйв с диагностическим сканером, контролируя детонацию и корректировки топливоподачи (LTFT/STFT).

Замена фильтра нулевого сопротивления: плюсы и минусы

Установка фильтра нулевого сопротивления (нулевика) вместо штатного воздушного фильтра – популярный тюнинг для владельцев Нивы Шевроле, желающих увеличить мощность двигателя без сложных доработок. Принцип работы основан на уменьшении сопротивления впускного тракта, что теоретически позволяет мотору легче засасывать воздух и улучшать наполнение цилиндров.

Основной акцент делается на специфической структуре фильтрующего материала (чаще всего хлопок или поролон, пропитанный маслом), которая создает меньше препятствий для воздушного потока по сравнению с плотными бумажными элементами. Однако такая замена требует тщательного анализа последствий для ресурса двигателя и регулярного обслуживания.

Преимущества установки нулевика

• Небольшой прирост мощности: Снижение сопротивления на впуске (на 5-15% по сравнению с новым штатным фильтром) может дать умеренное увеличение мощности (обычно в пределах 3-7 л.с.) и улучшение отзывчивости на высоких оборотах.
• Улучшение звука двигателя: Фильтр пропускает больший объем воздуха, что часто приводит к появлению более насыщенного, "спортивного" звука работы впускной системы и мотора.
• Многократное использование: Фильтрующий элемент рассчитан на многоразовое применение – после промывки специальными средствами и пропитки маслом его можно устанавливать снова.

Существенные недостатки

• Снижение качества фильтрации: Увеличение пропускной способности достигается за счет большего размера пор в материале. Это ухудшает задержку мельчайших абразивных частиц (пыли), что ускоряет износ цилиндров и поршневой группы.
• Требовательность к обслуживанию: Фильтр нуждается в регулярной (каждые 3-5 тыс. км) и правильной очистке с промывкой, просушкой и повторной пропиткой специальным маслом. Несоблюдение регламента резко снижает эффективность и ресурс.
• Минимальный эффект без комплексного тюнинга: Заметный прирост мощности возможен только в паре с другими доработками (выпуск, чип-тюнинг). В одиночку результат часто практически незаметен "на ощупь".
• Риск повреждения ДМРВ: Избыток масляной пропитки или неправильная установка могут привести к загрязнению или выходу из строя дорогостоящего датчика массового расхода воздуха.
• Высокая стоимость качественных моделей: Надежные брендовые нулевики (K&N, BMC) значительно дороже серийных фильтров.

Сравнительная характеристика

Параметр	Штатный фильтр	Фильтр нулевого сопротивления
Фильтрация	Высокая	Средняя/Низкая
Сопротивление воздушному потоку	Высокое	Низкое
Потенциальный прирост мощности	Нет	3-7 л.с. (при идеальных условиях)
Ресурс	15-30 тыс. км (замена)	До 10 промывок (требует регулярного ухода)
Влияние на ресурс двигателя	Нейтральное/Положительное	Потенциально негативное (при плохой фильтрации)

Вывод: Замена стандартного фильтра на "нулевик" на Ниве Шевроле – спорное решение. Небольшой прирост мощности и звуковой эффект достигаются ценой повышенных рисков для двигателя и необходимости скрупулезного обслуживания. Целесообразна такая доработка преимущественно в рамках комплексного тюнинга для спортивного использования, а не для повседневной эксплуатации внедорожника.

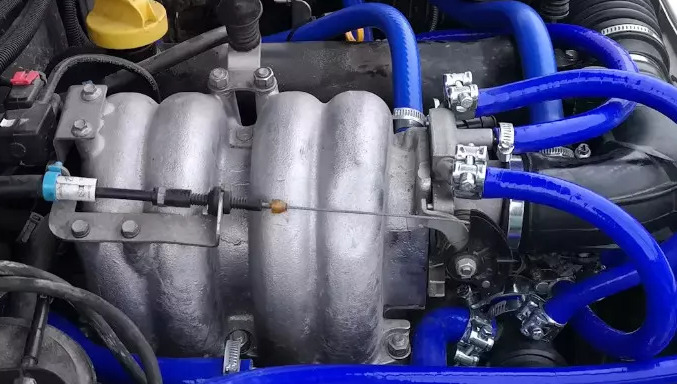

Модернизация впускного тракта с холодным воздухозаборником

Принцип работы холодного воздухозаборника (Cold Air Intake, CAI) основан на простом физическом законе: холодный воздух плотнее теплого. Плотный воздух содержит больше молекул кислорода в единице объема. Подавая в двигатель более холодный воздух извне подкапотного пространства, а не нагретый от радиатора и двигателя, система обеспечивает большее количество кислорода, участвующего в сгорании топливовоздушной смеси.

Для установки системы на Ниву Шевроле требуется заменить стандартный воздушный фильтр в корпусе и впускной патрубок. Вместо штатного воздухозаборника монтируется специальный канал (обычно из пластика или силикона), ведущий к новому фильтру (часто конусного типа с увеличенной площадью фильтрации). Конец этого канала выводится в зону с наиболее холодным воздухом – как правило, в переднюю часть моторного отсека, к крылу или бамперу, где организован заборник.

Ключевые аспекты установки и работы на Ниве Шевроле

Конструктивные элементы системы:

• Заборник воздуха: Располагается в зоне с наименьшей температурой (часто за решеткой радиатора, в крыле). Форма и расположение критичны для эффективного захвата потока.
• Воздуховод: Герметичный трубопровод (пластик, металл, силикон), соединяющий заборник с корпусом фильтра. Должен обеспечивать минимальное сопротивление потоку.
• Корпус фильтра/Фильтр: Часто используется открытый конусный фильтр с высокой пропускной способностью, установленный на конце воздуховода. Иногда применяются закрытые корпуса с отдельным холодным забором.
• Переходники и крепеж: Комплект для надежного соединения воздуховода с корпусом дросселя и фиксации всех элементов.

Особенности и важные моменты для Нивы:

• Защита от воды и грязи: Крайне важна для внедорожника! Заборник не должен находиться ниже уровня бампера. Обязателен качественный фильтр и гидрофобный кожух/защита ("ловушка") при низком расположении заборника для минимизации риска гидроудара при преодолении водных преград.
• Клиренс: Расположение воздуховода и заборника не должно уменьшать дорожный просвет.
• Качество фильтра: Использование дешевых некачественных фильтров приведет к ускоренному износу двигателя из-за попадания абразивной пыли. Предпочтение – проверенным брендам с хорошей репутацией (K&N, BMC, Pipercross и аналоги).
• Герметичность тракта: Все соединения должны быть плотными, исключающими подсос нефильтрованного воздуха или горячего воздуха из подкапотного пространства.
• Датчик массового расхода воздуха (ДМРВ): Аккуратная установка и герметизация места его монтажа. Неправильная установка может вызвать ошибки ЭБУ.

Аспект	Штатная система	Система с CAI
Температура входящего воздуха	Высокая (подкапотный нагрев)	Низкая (забор снаружи)
Плотность воздуха	Ниже	Выше
Сопротивление потоку	Среднее/Высокое (корпус фильтра, патрубки)	Низкое (оптимизированный тракт, фильтр)
Защита от воды/грязи	Хорошая (штатное расположение)	Требует тщательного проектирования
Сложность установки	-	Средняя (требует внимания к деталям)

Ожидаемый эффект: Установка грамотно спроектированной и правильно смонтированной системы холодного впуска на двигатель Нивы Шевроле (особенно 1.7L) может дать прирост мощности порядка 5-10 л.с. и немного увеличить крутящий момент в среднем диапазоне оборотов. Основные плюсы – более уверенный отклик на педаль газа и улучшение "атмосферности" работы мотора.

Предостережение: Неправильная установка (подсос горячего воздуха, низкий заборник без защиты, плохой фильтр) может не только не дать прироста, но и нанести вред двигателю или ухудшить характеристики. Полученный прирост мощности обычно требует донастройки ЭБУ для оптимального смесеобразования и раскрытия всего потенциала.

Установка прямоточного выхлопа своими силами

Подготовьте необходимые компоненты: прямоточный глушитель (резонатор), трубы подходящего диаметра (обычно 51-63 мм), хомуты, термостойкий герметик, крепежные кронштейны и защитные перчатки/очки. Замерьте штатную систему для точного определения длины и углов изгиба новых элементов. Рекомендуется предварительно обработать болты креплений проникающей смазкой за несколько часов до работ.

Демонтируйте заводской глушитель, аккуратно открутив крепления к кузову и катализатору/резонатору. Снимите все резиновые подвесы, сохраняя их целостность. Очистите фланцы соединений от грязи и ржавчины металлической щеткой. При установке новой конструкции начинайте сборку от приемной трубы двигателя, последовательно соединяя секции.

Ключевые этапы монтажа

• Сборка магистрали: Сварите трубы согласно замерам, используя аргонно-дуговую сварку для герметичных швов. Избегайте контакта труб с топливными магистралями или кузовными элементами.
• Фиксация системы: Закрепите глушитель через штатные подвесы, добавив дополнительные кронштейны при необходимости. Зазор до кузова/днища должен составлять минимум 3-5 см.
• Герметизация стыков: Обработайте соединения высокотемпературным герметиком (до 1100°C), затем равномерно затяните хомуты динамометрическим ключом.

После установки проверьте отсутствие вибраций на всех режимах работы двигателя. Обязательно протестируйте герметичность системы: запустите мотор, перекройте пальцем выхлопную трубу на 2-3 секунды – падение оборотов без шипения утечек подтвердит корректность монтажа. Первые 100 км избегайте высоких нагрузок для приработки элементов.

Параметр	Штатная система	Прямоточная система
Диаметр труб (мм)	42-45	51-63
Сопротивление потоку	Высокое	Низкое
Уровень шума (Дб)	75-85	90-105

Замена катализатора на пламегаситель: пошаговая инструкция

Замена каталитического нейтрализатора на пламегаситель (стронгер) – популярное решение для владельцев Нивы Шевроле, стремящихся повысить мощность двигателя и снизить сопротивление выпускной системы. Это позволяет устранить забитый элемент, который душит мотор, и потенциально высвободить несколько лошадиных сил.

Важно понимать, что данная модификация делает автомобиль несоответствующим экологическим нормам Евро-3 и выше (в России это актуально только при прохождении техосмотра в некоторых регионах) и может повлечь ошибку "Check Engine" из-за отсутствия второго лямбда-зонда. Установка механической или электронной обманки кислородного датчика часто необходима для корректной работы ЭБУ.

Необходимые инструменты и материалы

• Пламегаситель (стронгер) под диаметр труб выпуска Нивы Шевроле (обычно 48-51 мм)
• Комплект прокладок фланцев выпускного коллектора и резонатора
• Проникающая смазка (WD-40 или аналог)
• Набор гаечных ключей (рожковых, накидных) и головок (включая Torx E12/E14 для некоторых креплений коллектора)
• Домкрат и подставки (козлы) для безопасного подъема автомобиля
• Болгарка (УШМ) с отрезным кругом (если болты прикипели)
• Молоток, монтировка
• Защитные очки и перчатки

Пошаговая инструкция замены

1. Подготовка автомобиля: Заглушите двигатель и дайте ему полностью остыть. Зафиксируйте автомобиль ручным тормозом и подложите противооткатные упоры под колеса. Поднимите переднюю часть авто домкратом и установите на надежные подставки (козлы). Обеспечьте доступ к днищу.
2. Демонтаж защиты картера (при наличии): Снимите металлическую защиту двигателя, если она мешает доступу к катализатору.
3. Обработка крепежа: Тщательно обработайте проникающей смазкой все болты и гайки, которые предстоит откручивать: фланцы выпускного коллектора, крепления катализатора к резонатору, кронштейны подвеса.
4. Отсоединение лямбда-зондов: Найдите электрические разъемы датчиков кислорода (лямбда-зондов) – обычно один перед катализатором, один после. Аккуратно отсоедините их, нажав на фиксатор.
5. Демонтаж старого катализатора:
   • Открутите гайки/болты, соединяющие фланец выпускного коллектора с фланцем катализатора. Будьте готовы, что они могут быть прикипевшими – используйте УШМ для среза.
   • Открутите гайки/болты, соединяющие катализатор с трубой резонатора (или глушителя).
   • Ослабьте или снимите резиновые подвесы, держащие катализатор.
   • Аккуратно снимите каталитический нейтрализатор в сборе с приемной трубой (пауком), стараясь не повредить соседние элементы.
6. Подготовка пламегасителя: Сравните старый катализатор и новый пламегаситель по длине и расположению крепежных элементов. При необходимости подгоните стронгер (например, укоротите трубу) так, чтобы он идеально встал на место старого узла, сохранив соосность всей системы. Установите новые прокладки на фланцы.
7. Монтаж пламегасителя:
   • Аккуратно поднимите стронгер и совместите его фланец с фланцем выпускного коллектора. Вставьте болты и наживите гайки.
   • Совместите выходной фланец (или трубу) пламегасителя с фланцем резонатора. Вставьте болты и наживите гайки.
   • Закрепите стронгер в штатные резиновые подвесы.
8. Затяжка крепежа: Равномерно и с хорошим усилием затяните все гайки и болты креплений (фланец коллектора, фланец резонатора, подвесы). Начинайте затяжку с фланца коллектора. Избегайте перекоса.
9. Подключение лямбда-зондов: Подсоедините электрические разъемы кислородных датчиков. Внимание: Датчик, стоявший после катализатора, теперь будет висеть в пустотелой трубе. Для предотвращения ошибки P0420 (низкая эффективность катализатора) потребуется установить механическую проставку (мини-катализатор) или электронную обманку в разъем этого датчика.
10. Проверка и завершение: Опустите автомобиль. Запустите двигатель и внимательно прислушайтесь к работе выпускной системы. Проверьте герметичность всех соединений на слух (характерное шипение) и визуально (наличие копоти или выхлопных газов в местах стыков). При необходимости подтяните крепеж.

Что дает замена

Плюсы	Минусы
Уменьшение сопротивления выпуска	Несоответствие экологическим нормам
Небольшой прирост мощности и момента	Риск ошибки "Check Engine"
Более агрессивный звук выхлопа	Повышенный уровень шума (возможен дребезг)
Решение проблемы забитого катализатора	Требуется установка обманки лямбда-зонда
Более долгий срок службы системы	Юридические риски при ТО (в регионах с жестким контролем)

Подготовка турбированных версий к бусту давления

Повышение давления наддува требует комплексной модернизации ключевых систем двигателя. Без доработок увеличение буста приведет к преждевременному выходу из строя турбокомпрессора, детонации и критическим тепловым нагрузкам. Необходимо тщательно оценить запас прочности штатных компонентов перед вмешательством.

Основной фокус делается на обеспечении стабильности работы мотора при возросших механических и температурных воздействиях. Обязательному апгрейду подлежат элементы, работающие в условиях повышенного давления и тепла. Пренебрежение подготовкой гарантировано вызовет поломки даже при незначительном росте буста.

Ключевые направления модернизации

• Топливная система:
  • Установка форсунок с повышенной производительностью (+20-30% от штата)
  • Монтаж топливного насоса высокого давления (например, Walbro 255)
  • Регулятор давления топлива с корректируемыми настройками
• Система охлаждения:
  • Замена интеркулера на вариант с увеличенным объемом и КПД
  • Установка радиатора масляного охлаждения (при отсутствии штатного)
  • Доработка патрубков и термостата под высокие температуры
• Управление и контроль:
  • Чип-тюнинг ЭБУ с калибровкой карт наддува и топливоподачи
  • Монтаж манометра наддува и широкополосного лямбда-зонда
  • Установка датчика детонации с выводом данных на экран

Обязательные механические доработки включают замену прокладки ГБЦ на усиленную металлокомпозитную, установку blow-off клапана для сброса избыточного давления и модернизацию маслопроводов турбины. Для буста свыше 1.2 Бар рекомендуется укрепление блока цилиндров шпильками ARP и замена шатунно-поршневой группы на кованые компоненты.

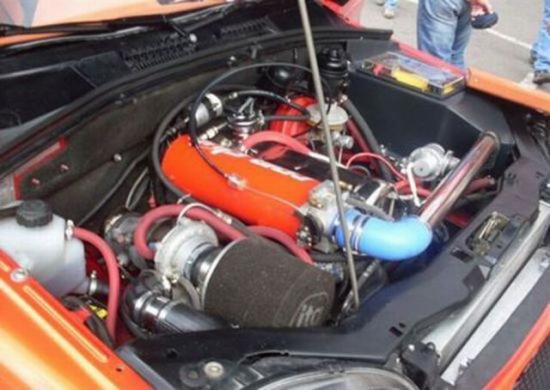

Установка турбо-кит: основные компоненты и монтаж

Турбо-кит для двигателя Нивы Шевроле включает турбокомпрессор, интеркулер, патрубки для подачи воздуха и магистрали маслопровода. Дополнительно требуются переходной коллектор (или фланец для врезки в штатный), blow-off клапан, обогащающий комплект форсунок и датчики давления. Обязательна установка масляного насоса с фильтром тонкой очистки для защиты турбины от загрязнений.

Перед монтажом проверьте состояние ЦПГ: компрессия цилиндров должна быть не ниже 12 бар. Подготовьте место для интеркулера – обычно перед радиатором или над двигателем. Усильте крепления подвески двигателя, так как вибрации после тюнинга возрастут.

Этапы установки

1. Демонтаж впускного тракта: снимите воздушный фильтр, дроссельную заслонку и выпускной коллектор.
2. Интеграция турбины:
   • Закрепите турбокомпрессор через переходник на блок цилиндров
   • Соедините выхлопную систему с горячей улиткой турбины
3. Масляные магистрали:
   • Врежьтесь в масляный канал блока через тройник
   • Проложите армированные шланги к турбине с уклоном 15°
4. Система охлаждения воздуха:
   • Установите интеркулер с минимальными изгибами патрубков
   • Соедините холодную улитку турбины с интеркулером

После сборки запустите двигатель без нагрузки на 10 минут для прокачки масла. Проверьте герметичность всех соединений мыльным раствором. Первые 500 км избегайте оборотов выше 3000 об/мин – турбина требует обкатки. Обязательна коррекция топливных карт через чип-тюнинг ЭБУ!

Компонент	Критичные параметры
Турбокомпрессор	Подбор по A/R-характеристикам (0.48–0.63 для 1.7L)
Blow-off клапан	Давление срабатывания 0.5–0.7 бар
Форсунки	Производительность +30% от штатных

Кастомные распредвалы: расчёт фаз газораспределения

Ключевой параметр при выборе кастомного распредвала для двигателя Нивы Шевроле – фазы газораспределения, определяющие моменты открытия/закрытия клапанов относительно положения поршня. Неверный расчёт приведёт к падению крутящего момента, "провалам" на низах или перегреву.

Основные характеристики вала: длительность фазы (период открытия клапана в градусах поворота коленвала) и подъём клапана (максимальная высота открытия). Эти параметры напрямую влияют на наполнение цилиндров на разных оборотах.

Этапы расчёта и подбора

При проектировании или выборе готового распредвала учитывайте:

• Целевые обороты двигателя: "Верховые" валы (270°+) улучшают отдачу свыше 5000 об/мин, но снижают тягу на низах. "Низовые" (240°-260°) дают прирост в зоне 2000-4500 об/мин.
• Тип ГРМ: Для 16-клапанных модификаций (например, ВАЗ-2123) диапазон выбора шире. На 8-клапанниках (ВАЗ-21214) критичен баланс подъёма клапана и риска встречи с поршнем.
• Перекрытие фаз: Момент одновременного открытия впускных и выпускных клапанов. Увеличивает продувку цилиндров на высоких оборотах, но ухудшает стабильность ХХ и экологию.

Формула для ориентировочного расчёта длительности:

Целевые обороты (об/мин) ≈ (длительность фазы × 0.25) + 1500

Пример: Вал с длительностью 260° эффективен в зоне ≈ (260 × 0.25) + 1500 = 2150-6500 об/мин.

Тип вала	Длительность (град.)	Подъём клапана (мм)	Оптимальные обороты (об/мин)	Применимость для Нивы
Стоковый (21214)	232-238	~9.0	1500-5000	База, надежность
Спорт-универсал	250-265	10.0-10.8	2500-6500	Наиболее сбалансирован
Гоночный	270+	11.0+	4000-8000	Требует форсирования других узлов

Критические нюансы:

1. Проверка зазоров: Убедитесь, что клапана не бьют в поршень при любом положении вала (необходимо шаблонирование).
2. Настройка УОЗ: Изменение фаз требует корректировки угла опережения зажигания.
3. Доработка смежных систем: Часто нужны усиленные пружины клапанов, доработанные головка блока и впуск/выпуск.

Используйте специализированные программы (например, CamDesk или Engine Analyzer Pro) для точного моделирования фаз на основе геометрии двигателя Нивы. Реальный результат возможен только после стендовых испытаний и чип-тюнинга.

Замена гидрокомпенсаторов при установке "валов"

Установка спортивных распределительных валов ("валов") на двигатель Нива Шевроле создает повышенные нагрузки на клапанный механизм и требует особого внимания к состоянию гидрокомпенсаторов (гидротолкателей). Стандартные компенсаторы, особенно с пробегом, часто не справляются с новым, более агрессивным профилем кулачков и увеличенными скоростями работы ГРМ.

Их неспособность оперативно выбирать зазоры под возросшей нагрузкой приводит к характерному цокоту, ускоренному износу самих валов, направляющих втулок клапанов и посадочных мест в головке блока цилиндров (ГБЦ). В худшем случае это может спровоцировать зависание клапана и встречу с поршнем.

Порядок и особенности замены

Замена гидрокомпенсаторов при установке спортивных валов является обязательной процедурой и включает следующие ключевые шаги:

1. Подбор новых компенсаторов: Используйте только качественные новые гидротолкатели, рекомендованные производителем валов или проверенных брендов (например, INA, AE). Не пытайтесь ремонтировать старые.
2. Чистота – критична: Перед установкой тщательно промойте посадочные колодцы в ГБЦ и масляные каналы. Любая грязь или стружка выведет новые компенсаторы из строя мгновенно.
3. Предварительная пропитка: Новые гидрокомпенсаторы перед установкой необходимо полностью заполнить маслом. Погрузите их в чистую моторную смазку и аккуратно продавливайте плунжер, пока не выйдет весь воздух и масло не заполнит внутреннюю полость без сопротивления.
4. Аккуратный монтаж: Устанавливайте компенсаторы строго в свои колодцы без перекосов и ударов. Следите, чтобы масляные каналы в ГБЦ и в корпусе толкателя совпали.
5. Первичная приработка: После сборки двигателя не допускается сразу высоких оборотов. Первые 15-20 минут работы дайте двигателю поработать на холостом ходу (2000-2500 об/мин) для притирки и окончательного заполнения компенсаторов под давлением масла.

Важные нюансы:

• Проверьте состояние постелей распредвалов. Изношенные постели приведут к нарушению геометрии и ускоренному выходу из строя новых валов и компенсаторов.
• Обязательно замените масло и фильтр перед запуском и после обкатки.
• Используйте масло с вязкостью и допусками, строго соответствующими требованиям производителя спортивных валов (часто требуется более вязкое, чем стандартное).

Качественная замена гидрокомпенсаторов на новые при тюнинге ГРМ спортивными валами – запас надежности и гарантия раскрытия всего потенциала увеличенной мощности без преждевременных поломок.

Шлифовка ГБЦ: увеличение степени сжатия правильно

Шлифовка нижней плоскости головки блока цилиндров (ГБЦ) – распространённый метод повышения степени сжатия в двигателе Нива Шевроле. Удаляя тонкий слой металла, вы уменьшаете объём камеры сгорания, что заставляет топливовоздушную смесь сильнее сжиматься перед воспламенением.

Крайне важно выполнять операцию на специальном фрезерном или шлифовальном станке, обеспечивающем идеальную плоскостность поверхности. Даже незначительная кривизна приведёт к прогару прокладки ГБЦ и утечкам газов или охлаждающей жидкости. Толщину снимаемого слоя необходимо строго контролировать микрометром.

Ключевые аспекты и последовательность работ

Критические моменты при шлифовке ГБЦ:

• Расчёт уменьшения объёма: Уточните объём заводской камеры сгорания (Vк). Каждые 0.1 мм снятия уменьшают Vк примерно на 0.1 см³ на цилиндр. Рассчитайте новую степень сжатия (ε) по формуле: ε = (Vц + Vк) / Vк, где Vц – рабочий объём цилиндра.
• Безопасный предел снятия: Максимально допустимая глубина шлифовки обычно не превышает 0.5-0.8 мм для двигателей Нива. Снятие большего слоя резко повышает риск встречи поршня с клапанами (особенно при обрыве ремня ГРМ) и критически снижает жёсткость ГБЦ.
• Клапана и фаски: После шлифовки выступание клапанов над плоскостью ГБЦ увеличится. Проверьте зазоры между днищем поршня и кромками тарелок клапанов на ВМТ. Возможно потребуется доработка фасок сёдел для "углубления" клапанов или установка более толстой прокладки ГБЦ.

Этапы правильной шлифовки:

1. Демонтаж ГБЦ, полная разборка (клапаны, распредвалы, гидрокомпенсаторы).
2. Тщательная очистка поверхности от старой прокладки и нагара.
3. Проверка плоскости ГБЦ лекальной линейкой и щупом. Определение глубины обработки.
4. Шлифовка на станке с постоянным контролем снимаемого слоя.
5. Очистка каналов ГБЦ от абразивной пыли после шлифовки.
6. Проверка геометрии (плоскостности) и замер объёма камер сгорания.
7. Расчёт новой степени сжатия и корректировка (при необходимости) толщиной прокладки ГБЦ.
8. Сборка двигателя с обязательной заменой болтов/шпилек крепления ГБЦ на новые и соблюдением момента и последовательности затяжки.

Важно: Повышение степени сжатия требует перехода на топливо с более высоким октановым числом для предотвращения детонации. Обязательна последующая регулировка угла опережения зажигания.

Параметр	Допустимое значение	Риск при превышении
Глубина шлифовки	0.3-0.5 мм (макс. 0.8 мм)	Пробой прокладки, задиры, удар клапанов о поршень
Конечная степень сжатия (бензин АИ-92)	Не более 10.5:1	Детонация, разрушение поршней/колец
Перепад высоты между камерами сгорания	≤ 0.03 мм	Неравномерная работа цилиндров, вибрации

Замена кованых поршней и шатунов для надежности

Стандартные литые поршни и шатуны двигателя Нива Шевроле рассчитаны на заводские параметры мощности и крутящего момента. При форсировании мотора свыше 150-170 л.с. или установке турбонаддува, нагрузки на поршневую группу критически возрастают. Усталостные разрушения юбок поршней, задиры на зеркале цилиндров и изгибы шатунов становятся реальной угрозой.

Кованые поршни из алюминиевых сплавов (4032 или 2618) и шатуны из легированной стали (4340) кардинально повышают запас прочности. Микроструктура металла после горячей штамповки приобретает волокнистую ориентацию, увеличивающую сопротивление ударным нагрузкам и высоким температурам. Толстые перемычки между канавками колец и усиленные бобышки пальцев предотвращают деформацию при детонации.

Ключевые аспекты замены

Подбор комплектующих: Обязательно согласуйте геометрию поршней с блоком цилиндров – диаметр (82.4-82.5 мм для 1.7L), высоту компрессионной части и конструкцию днища. Для турбо-версий выбирайте поршни с пониженной степенью сжатия (8.5:1). Шатуны требуют точной калибровки по длине (131±0.02 мм) и массе (допуск ±2г в комплекте).

Технология монтажа:

1. Деактивация ГРМ: установите фиксаторы распредвалов и коленвала
2. Демонтаж ГБЦ и масляного поддона с последующей очисткой от загрязнений
3. Извлечение старых поршней с шатунами через верх блока цилиндров
4. Чистка посадочных гнезд шатунных вкладышей и проверка коленвала на биение
5. Установка новых поршневых колец с контролем зазора в замках (0.25-0.45 мм)
6. Монтаж кованых поршней с шатунами с использованием монтажных оправок

Параметр	Стандартные детали	Кованые аналоги
Предельная мощность	140-150 л.с.	250+ л.с.
Рабочая температура	до 300°C	до 450°C
Допустимая частота вращения	6500 об/мин	8000+ об/мин

Критические нюансы: Все резьбовые соединения (шатунные болты, гайки шпилек ГБЦ) заменяются новыми с моментом затяжки по спецификации. Обязательна хонинговка цилиндров и балансировка коленвала с новым комплектом. После сборки требуется правильная обкатка – 500 км без нагрузок свыше 3000 об/мин.

Балансировка коленвала после доработки

После механической обработки коленчатого вала (например, шлифовки шеек, облегчения противовесов или замены шатунов) его балансировка становится обязательной процедурой. Любые изменения массы или геометрии нарушают исходный баланс, что при работе двигателя приводит к вибрациям, ускоренному износу вкладышей, коренных подшипников и даже разрушению силового агрегата.

Несбалансированный коленвал создает дисбаланс вращающихся масс, который многократно усиливается с ростом оборотов. Это не только снижает ресурс деталей КШМ, но и негативно влияет на комфорт эксплуатации автомобиля – вибрация передается на кузов и рулевое колесо. Пренебрежение балансировкой после доработок сводит на нет все усилия по увеличению мощности и может привести к дорогостоящему ремонту.

Этапы и особенности процесса балансировки

Балансировка выполняется на специальном станке, где коленвал вращается с высокой скоростью. Процедура включает:

• Определение дисбаланса: Датчики фиксируют амплитуду и точку максимальной "тяжести" вала.
• Корректировка массы: С противовесов аккуратно снимается металл (фрезерованием или сверлением) в рассчитанных местах. Иногда требуется добавление балансировочных грузов.
• Повторная проверка: Вал тестируется после коррекции для достижения допустимого остаточного дисбаланса (обычно в пределах 5-10 г·см для атмосферных двигателей).

Ключевые нюансы при балансировке доработанного коленвала:

• Обязательная установка всех смежных деталей: На вал крепятся маховик, сцепление (или его имитатор), шкив привода ГРМ и центральный болт. Вес этих элементов критично влияет на баланс.
• Использование реальных шатунно-поршневых групп (ШПГ): Если шатуны или поршни заменены, на станке применяют точно такие же новые детали (или их весовые эквиваленты), размещенные в соответствии с порядком работы цилиндров.
• Учет веса колец, пальцев и вкладышей: Профессиональные мастерские включают их массу в расчеты для максимальной точности.
• Требование к точности: Допустимый дисбаланс для форсированных двигателей жестче, чем для серийных. Особенно критичен баланс при высоких оборотах (свыше 6000 об/мин).

Самостоятельная балансировка без специализированного оборудования невозможна. Обращение в профильную мастерскую с современными станками и опытом работы с тюнинговыми ДВС – единственный способ гарантировать правильность процедуры и долговечность модернизированного двигателя вашей Нивы Шевроле.

Расточка цилиндров под увеличенный объём

Расточка цилиндров двигателя Нива Шевроле представляет собой механическую обработку внутренних стенок блок-цилиндров для увеличения их диаметра. Это позволяет установить поршни и кольца большего размера, что напрямую влияет на рабочий объём двигателя. Процедура требует высочайшей точности и выполняется только на специализированном оборудовании – вертикально-расточных станках с ЧПУ или высокоточных хонинговальных станках.

Основная цель операции – достичь идеальной геометрии цилиндров, требуемой шероховатости поверхности (хонингование) и строгого соответствия нового диаметра параметрам ремонтных поршней. Несоблюдение допусков приводит к ускоренному износу, повышенному расходу масла и риску задиров.

Ключевые аспекты и этапы работ

Процесс увеличения объёма путём расточки включает несколько обязательных шагов:

1. Дефектовка блока: Тщательная мойка, проверка на трещины (опрессовка), измерение износа и оценка состояния постелей коленвала.
2. Выбор ремонтного размера: Определение величины расточки (обычно +0.5 мм, +0.8 мм, +1.0 мм) на основе доступных поршней и степени износа блока.
3. Чистовая расточка: Снятие металла строго до заданного диаметра с минимальным припуском под последующее хонингование.
4. Хонингование: Финишная обработка для создания оптимальной микрорельефной сетки на стенках цилиндров, удерживающей масло.
5. Мойка и очистка: Полное удаление абразивной пыли и стружки из масляных каналов и полостей блока.

Критически важные моменты:

• Центровка: Блок должен быть жёстко и точно зафиксирован на станке относительно оси коленвала.
• Охлаждение: Обязательное применение СОЖ для предотвращения перегрева и деформации металла.
• Инструмент: Использование острых, качественных резцов и хонов.

Таблица: Влияние расточки на параметры двигателя

Диаметр расточки	Прирост объёма (примерный)	Необходимые изменения
+0.5 мм	~30-40 см³	Рем. поршни/кольца
+0.8 мм	~60-70 см³	Рем. поршни/кольца, проверка компрессии
+1.0 мм	~80-100 см³	Рем. поршни/кольца, доработка ГБЦ, настройка ЭБУ (желательно)

Увеличение объёма за счёт расточки неизбежно снижает запас прочности стенок блока цилиндров, особенно при максимальных ремонтных размерах. Крайне важно использовать качественные ремонтные комплекты и доверять работу опытным специалистам с точным измерительным инструментом. Последующая обкатка двигателя обязательна.

Переборка двигателя с новыми втулками клапанов

Замена втулок клапанов обязательна при выработке посадочных мест или превышении допустимого зазора между стержнем клапана и направляющей. Нестабильная работа на холостом ходу, повышенный расход масла и дымный выхлоп – явные признаки износа этих компонентов. Установка новых втулок восстанавливает герметичность камеры сгорания и точную геометрию работы ГРМ.

Для работы потребуется демонтаж ГБЦ, съемник старых втулок и оправка для запрессовки новых. Используйте только термостойкие бронзовые или биметаллические втулки, совместимые с моделью двигателя Шевроле Нива. Критически важно соблюсти соосность отверстий и обеспечить минимальный зазор (0.03-0.08 мм для впускных, 0.05-0.12 мм для выпускных клапанов), иначе возникнет перегрев или заклинивание.

Пошаговый алгоритм работ

1. Подготовка ГБЦ: Очистите головку от нагара, удалите старые втулки съемником. Протрите посадочные гнезда и проверьте их состояние алмазным шабером.
2. Запрессовка: Нанесите моторное масло на внешнюю поверхность новых втулок. С помощью оправки и пресса аккуратно запрессуйте их до упора, контролируя глубину посадки (обычно 1-2 мм ниже плоскости ГБЦ).
3. Обработка отверстий: Разверните внутренний диаметр втулок разверткой под требуемый зазор. Удалите металлическую стружку сжатым воздухом.
4. Притирка клапанов: Нанесите абразивную пасту на фаски клапанов и седел. Вращайте клапан дрелью с обратным ходом (через резиновый патрубок) до появления сплошной матовой полосы на контактных поверхностях.

Контрольные параметры после сборки:

Осевой люфт клапана	≤ 0.2 мм
Герметичность камеры	Проверка керосином (утечка за 5 мин недопустима)
Тепловой зазор клапанов	0.15±0.02 мм (впуск), 0.35±0.02 мм (выпуск)

Важно: Перед установкой ГБЦ замените маслосъемные колпачки. Первый запуск выполняйте на минеральном масле, прогрейте двигатель до рабочей температуры и проверьте компрессию (минимум 12 бар в цилиндрах).

Настройка фаз ГРМ после установки тюнинг-распредвалов

После установки тюнинг-распредвалов на двигатель Нива Шевроле точная регулировка фаз газораспределения становится критически важной. Неправильно выставленные фазы сведут на нет ожидаемый прирост мощности, приведут к повышенному расходу топлива, неустойчивой работе мотора и риску механических повреждений (удар клапанов о поршни).

Стандартные метки на шкивах и блоке двигателя после замены распредвалов часто оказываются лишь отправной точкой. Тюнинговые валы с измененным профилем кулачков требуют индивидуальной настройки для оптимального согласования моментов открытия/закрытия клапанов с положением поршней. Без этого двигатель не сможет эффективно "дышать" на высоких оборотах.

Последовательность настройки фаз ГРМ

1. Предварительная установка по меткам: Совместите метки на шкивах коленчатого вала (КВ) и распредвалов (РВ) с установочными метками на корпусе ГРМ и задней крышке ремня. Используйте фиксаторы для РВ.
2. Проверка базовых параметров: Убедитесь в правильности установки ремня ГРМ (натяжение, отсутствие перескока зубьев), совпадении меток КВ при обороте на 360°, корректной работе натяжителей.
3. Градуировка распредвалов (Degreeing): Основной этап для тюнинговых валов. Требует:
   • Специального градусного диска на шкив КВ.
   • Индикаторного нутромера (дитиктора) для замера подъема клапана.
   • Стрелочного индикатора или цифрового датчика положения РВ.
4. Определение реальных фаз: Замеряются ключевые точки для каждого вала (впуск/выпуск):

   Параметр	Описание
   Начало открытия (IVO/EVO)	Угол поворота КВ до ВМТ, когда клапан приподнимается на 0.05-0.1 мм
   Максимальный подъем	Точка наибольшего открытия клапана (проверка соответствия паспорту вала)
   Конец закрытия (IVC/EVC)	Угол поворота КВ после ВМТ, когда клапан полностью садится (зазор 0.05-0.1 мм)
   Продолжительность	Сумма углов от IVO до IVC (или EVO до EVC)
   Перекрытие	Угол, когда оба клапана приоткрыты одновременно (IVO + EVC)

5. Корректировка положения валов: Ослабьте крепежные болты шкивов РВ (часто требуются смещенные или регулируемые шкивы). Поворачивайте вал на 1-2 градуса относительно ремня, фиксируйте и замеряйте параметры снова. Цель – достичь значений, рекомендованных производителем тюнинг-валов для вашего мотора.
6. Контроль зазоров: После любой регулировки фаз обязательно перепроверьте тепловые зазоры в клапанном механизме гидрокомпенсаторами или регулировочными шайбами).
7. Диагностика и обкатка: Запустите двигатель, проверьте работу на холостом ходу, отсутствие вибраций, стуков. Проведите короткую обкатку, затем повторите замеры компрессии, сделайте диагностику на предмет детонации, корректности показаний ДПКВ/ДПРВ.

Важно: Регулировка фаз по градуснику требует опыта, точных инструментов и понимания процессов газообмена в двигателе. Ошибки чреваты серьезными поломками. Если уверенности нет – доверьте работу специалистам с необходимым оборудованием и стендом для последующей обкатки и настройки ЭБУ.

Тюнинг бензонасоса: расход топлива при форсировании

Установка производительного бензонасоса – обязательный этап при глубоком форсировании двигателя Шевроле Нива. Стандартный насос не обеспечит возросшие потребности в топливе после установки турбины, чип-тюнинга или замены форсунок, рискуя создать опасный режим "топливного голодания".

Мощные насосы (например, Bosch 044 или Walbro 255) гарантированно поддерживают необходимое давление в рампе даже на высоких оборотах. Однако их производительность напрямую влияет на цикловую подачу топлива – ЭБУ, стремясь сохранить стехиометрическую смесь, увеличит время открытия форсунок. Это неизбежно влечет рост расхода, особенно при агрессивной езде.

Ключевые факторы влияния на расход

При выборе насоса учитывайте:

• Производительность (л/ч): Превышение штатных значений более чем на 30-40% без комплексных доработок (настройка ЭБУ, регулировка давления регулятором) ведет к перерасходу.
• Эффективность работы: "Уставшие" форсунки или забитый фильтр тонкой очистки заставляют насос работать с перегрузкой, увеличивая энергопотребление и нагрев.
• Давление в системе: Повышение давления (через регулятор) для обогащения смеси на высоких оборотах дополнительно нагружает насос и повышает расход.

Минимизировать негативный эффект помогут:

1. Профессиональная калибровка ЭБУ под параметры нового насоса и форсунок.
2. Установка регулятора давления топлива (РДТ) с возможностью точной настройки.
3. Обязательная замена топливных фильтров (грубой и тонкой очистки) перед монтажом.
4. Контроль напряжения в бортовой сети – слабый генератор или окислы в разъемах снижают КПД насоса.

Параметр	Штатный насос	Тюнинговый насос (пример)
Производительность (л/ч)	80-90	200-255
Рабочее давление (бар)	3.8-4.0	5.0-6.5 (настраиваемое РДТ)
Прирост расхода (город/трасса)*	-	+0.8-1.5 л/100км / +0.5-1.2 л/100км

*Без коррекции ЭБУ и при сохранении стиля езды. Оптимизация настроек снижает прирост до 0.3-0.7 л/100км.

Апгрейд топливных форсунок: подбор пропускной способности

Ключевой параметр при замене форсунок – пропускная способность, измеряемая в кубических сантиметрах в минуту (сс/мин) или фунтах в час (lb/hr). Недостаточная производительность ограничит подачу топлива на высоких оборотах, сводя на нет эффект от других доработок, а избыточная нарушит стабильность холостого хода и обеднит смесь на малых нагрузках из-за ограниченного времени впрыска.

Точный расчет требует данных о целевом увеличении мощности, давлении в топливной рампе, коэффициенте запаса (обычно 15-20%) и рабочем цикле форсунки. Для двигателей ВАЗ-2123 с планами мощности свыше 150 л.с. часто рассматривают форсунки 250-300 сс/мин вместо штатных 180-200 сс/мин, но критически важно перепрошить ЭБУ под новые характеристики.

Критерии выбора и этапы работ

Факторы влияния на подбор:

• Целевая мощность двигателя: Расчет потребности в топливе (пример: +50 л.с. требует ~25-30% увеличения пропускной способности).
• Давление в топливной системе: Штатное (3.8-4.0 бар) или повышенное (регулятор 4.5-5.0 бар). Производительность форсунки растет пропорционально корню квадратному из давления.
• Тип двигателя и топлива: Бензин, газ, этанол; атмосферный или турбо.

Последовательность замены:

1. Снятие топливной рампы (отключение АКБ, сброс давления, отсоединение трубок и разъемов).
2. Демонтаж старых форсунок (аккуратное извлечение уплотнительных колец).
3. Установка новых форсунок с заменой уплотнений и смазкой моторным маслом.
4. Обратная сборка, проверка герметичности соединений.
5. Адаптация параметров в ЭБУ (корректировка таблиц длительности впрыска, угла опережения, переходных процессов).

Сравнение популярных вариантов для Нива Шевроле:

Модель форсунки	Пропускная способность (сс/мин)	Рекомендуемая мощность	Особенности
Bosch 0280158120 (штат)	190-200	до 120 л.с.	Заводской вариант
Siemens DEKA 630cc	630	200+ л.с. (турбо)	Высокий импеданс, для серьезного тюнинга
Bosch 0280158033	250	140-160 л.с.	Бюджетный апгрейд атмосферных моторов

Важно: После установки обязательна проверка качества распыла, герметичности запирающего клапана и калибровка в прошивке ЭБУ. Игнорирование настройки приведет к перерасходу топлива, детонации или "провалам" в работе двигателя.

Монтаж интеркулера на атмосферную версию двигателя

Установка интеркулера на атмосферный мотор Нива Шевроле направлена на снижение температуры всасываемого воздуха. Принцип основан на физическом охлаждении воздушного потока перед попаданием во впускной коллектор, что повышает плотность кислорода в топливно-воздушной смеси. Это единственный способ принудительного охлаждения воздуха на безнаддувных двигателях без глубокой переделки конструкции.

Ключевая сложность – адаптация системы под низкое давление во впускном тракте. Интеркулер должен иметь минимальное сопротивление (ячеистый сердечник с крупными сотами) и правильную геометрию патрубков. Рекомендуется использовать компактные модели от турбированных версий Lada или импортных аналогов с пропускной способностью 300-400 л/мин. Обязательна установка перед радиатором кондиционера для сохранения штатного охлаждения ДВС.

Порядок работ и особенности подключения

Необходимые материалы:

• Интеркулер с габаритами до 600×300×60 мм
• Алюминиевые/силиконовые патрубки Ø50-60 мм
• Хомуты червячного типа с фиксацией 6-8 мм
• Кронштейны из стальной полосы 3-4 мм
• Эпоксидный состав для герметизации

Этапы монтажа:

1. Демонтировать бампер и декоративную решетку радиатора
2. Разметить точки крепления кронштейнов на лонжеронах
3. Установить интеркулер с зазором 15-20 мм от основного радиатора
4. Обрезать штатный воздуховод от воздушного фильтра к дросселю
5. Соединить патрубками: фильтр → нижний вывод интеркулера → верхний вывод интеркулера → дроссельный узел
6. Обработать стыки герметиком, затянуть хомуты моментом 8-10 Н·м

Важно: патрубки не должны иметь резких изгибов более 90°. После сборки проверить герметичность мыльным раствором на работающем двигателе. Прирост мощности составит 3-7% только при комбинировании с чип-тюнингом, корректирующим топливные карты под возросшее содержание кислорода.

Параметр	Без интеркулера	С интеркулером
Температура воздуха на впуске	50-70°C	35-45°C
Сопротивление воздушного тракта	0.02-0.03 Бар	0.05-0.08 Бар
Оптимальные обороты для эффекта	–	от 3 500 об/мин

Изготовление патрубков интеркулера из силикона

Для самостоятельного изготовления силиконовых патрубков интеркулера на Ниву Шевроле потребуется силиконовая ткань с рабочей температурой не ниже 200°C, армированная полиэфирной нитью. Используйте готовые металлические или пластиковые фланцы от старых патрубков либо изготовьте новые из алюминия толщиной 3-4 мм, точно повторяя форму штатных соединений на турбине, интеркулере и дроссельном узле.

Раскроите силиконовое полотно с запасом 15-20 мм на швы, учитывая диаметры патрубков и углы изгибов. Соедините края внахлест с помощью высокотемпературного силиконового клея (например, ABRO или Permatex), после чего плотно зафиксируйте струбцинами на 24 часа. Для усиления критичных участков дополнительно прошейте швы кевларовой нитью.

Ключевые этапы сборки

• Подготовка фланцев: Зачистите посадочные поверхности наждачной бумагой и обезжирьте ацетоном.
• Фиксация патрубков: Наденьте силиконовые заготовки на фланцы, используя термостойкий герметик для уплотнения.
• Установка хомутов: Применяйте усиленные червячные хомуты с шагом зубца 0.8 мм, затягивая с моментом 8-10 Н·м.

Параметр	Рекомендация
Толщина материала	3-4 слоя силиконовой ткани
Контроль герметичности	Проверка мыльным раствором при давлении 1.5 бар
Термообработка	Прогрев феном до 150°C после установки

Важно: Избегайте контакта патрубков с острыми кромками кузова. Для защиты от перетирания используйте текстильную ленту в зонах соприкосновения с элементами двигателя. Тестируйте систему на холостом ходу, плавно повышая обороты до 3000 об/мин и проверяя отсутствие подсоса воздуха.

Переключение на спортивные свечи зажигания

Спортивные свечи зажигания кардинально отличаются от стандартных конструкцией и материалами. Их ключевая особенность – тонкий центральный электрод (0.4–0.6 мм против 2.5 мм у обычных), выполненный из иридия или платины. Это снижает напряжение пробоя, обеспечивая более мощную и стабильную искру даже при высоких оборотах двигателя Шевроле Нива.

Уменьшенный диаметр электрода минимизирует экранирование пламени, ускоряя воспламенение топливной смеси. Благодаря тугоплавким материалам, такие свечи устойчивы к эрозии и перегреву, что критично при форсировании мотора. Их калильное число строго соответствует режимам повышенных нагрузок, предотвращая детонацию.

Эффект и нюансы установки

После перехода на спортивные свечи владельцы Нивы отмечают:

• Рост мощности на 2–5% за счет полного сгорания топлива в цилиндрах.
• Улучшенную реакцию на педаль газа – пропуски зажигания исчезают даже при резком разгоне.
• Снижение вибраций на холостом ходу благодаря стабильному искрообразованию.

Обязательно сверяйте тепловую характеристику (калильное число) с рекомендациями для вашего двигателя. Например, для моторов Z18XE/Z22XE подходят NGK BKR6EIX (иридиевые) или Denso PK20PR-P8. Момент затяжки – 28–32 Н∙м, перетяжка повредит резьбу ГБЦ. Зазор между электродами сохраняйте в пределах 0.8–1.0 мм.

Замена высоковольтных проводов на усиленные

Установка усиленных высоковольтных проводов позволяет стабилизировать передачу электрического импульса от катушки зажигания к свечам даже при экстремальных нагрузках. Стандартные провода со временем теряют изоляционные свойства и могут провоцировать пробои, особенно в условиях влажности или при тюнинге системы зажигания. Усиленная изоляция и токопроводящая жила из силикона или углеродного композита обеспечивают минимальные потери энергии.

Качественные провода с низким сопротивлением (0.5–2 кОм/метр) гарантируют мощную искру без перебоев, что критично при работе форсированного двигателя. Это предотвращает детонацию топливной смеси и улучшает сгорание, особенно на высоких оборотах. Для Нивы Шевроле рекомендованы наборы с длиной проводов от 40 до 60 см, учитывая компоновку рядного 4-цилиндрового мотора и расположение трамблера.

Ключевые этапы замены

1. Подбор комплекта: Провода должны точно соответствовать модели двигателя (например, для ЗМЗ-409 или GM LADA). Ошибка в длине или коннекторах (прямые/угловые) приведет к перегибам или неплотному прилеганию.
2. Демонтаж старых проводов: Снимать строго по одному, начиная с катушки зажигания, чтобы не перепутать порядок цилиндров (1–3–4–2). Запрещено дёргать за провод – только за колпачок.
3. Проверка контактов: Очистить гнёзда катушки и свечей от окислов. Нанести диэлектрическую смазку на колпачки новых проводов для защиты от влаги и коррозии.
4. Укладка: Фиксировать провода в штатных держателях, избегая соприкосновения с подвижными элементами ГРМ и острыми кромками. Зазор между проводами ≥15 мм.

Важно: После установки проверить отсутствие «плавающих» оборотов на холостом ходу и разгоне до 4000 об/мин. Характерные признаки неисправности – треск при работе двигателя или запах озона под капотом.

Параметр	Стандартные провода	Усиленные провода
Сопротивление	4–8 кОм/м	0.5–2 кОм/м
Изоляция	Резина/ПВХ	Силикон (термостойкость до 220°C)
Ресурс	30–40 тыс. км	60–80 тыс. км

Установка кастомных шкивов коленвала и генератора

Замена штатных шкивов коленчатого вала и генератора на облегчённые версии – один из методов снижения инерционной нагрузки на двигатель. Кастомные шкивы изготавливаются из алюминиевых сплавов и имеют меньший вес и диаметр по сравнению с заводскими. Это уменьшает сопротивление вращению навесного оборудования, освобождая часть мощности, которая ранее тратилась на их раскручивание.

Основной эффект проявляется в улучшении отзывчивости педали газа и небольшом приросте мощности на высоких оборотах (обычно в пределах 3-7 л.с.). Важно подбирать комплект, сбалансированный под конкретную модель двигателя, иначе возможны проблемы с натяжением ремней или работой генератора. Установка требует точного соблюдения моментов затяжки крепежа и последующей проверки соосности.

Ключевые этапы и особенности монтажа

Необходимые инструменты и материалы:

• Комплект кастомных шкивов (коленвал + генератор)
• Динамометрический ключ
• Съёмник шкива коленвала (при необходимости)
• Средство для фиксации резьбы (например, Loctite 243)

Последовательность работ:

1. Снять приводные ремни (генератора, ГУР, кондиционера).
2. Зафиксировать коленвал (через отверстие маховика или стопорным инструментом).
3. Открутить болт крепления штатного шкива коленвала, демонтировать его.
4. Установить облегчённый шкив, нанести фикксатор резьбы на болт, затянуть с моментом 120-140 Н·м.
5. Снять шкив генератора (обычно фиксируется гайкой или болтом).
6. Поставить кастомный шкив генератора, затянуть согласно спецификации производителя.
7. Надеть и отрегулировать натяжение всех ремней.

Важные нюансы:

Аспект	Риск	Мера предосторожности
Дисбаланс	Вибрации, разрушение подшипников	Использовать шкивы с заводской балансировкой
Перетяжка болта	Срыв резьбы, деформация шкива	Строго соблюдать момент затяжки
Некорректный диаметр	Проскальзывание ремня, перезаряд/недозаряд АКБ	Проверять соответствие шкива генератора параметрам штатного

После установки обязательно проверьте работу генератора (напряжение на клеммах АКБ на ХХ должно быть 13.8-14.5В) и отсутствие вибраций во всём диапазоне оборотов. Эффект наиболее заметен на моторах, уже подвергнутых другим доработкам (чип-тюнинг, воздушный фильтр нулевого сопротивления).

Облегченный маховик: влияния на отзывчивость двигателя

Установка облегченного маховика снижает инерционную массу вращающихся элементов двигателя. Это уменьшает сопротивление при разгоне, так как коленвалу требуется меньше энергии для раскрутки. Основное влияние заметно в нижнем и среднем диапазоне оборотов, где инерция штатной детали особенно ощутима.

Снижение веса маховика на 20–40% (типично для тюнинговых версий) ускоряет реакцию на педаль газа. Двигатель быстрее набирает обороты при разгоне и резче сбрасывает их при отпускании акселератора. Однако уменьшение инерции сокращает время контакта поршней с шатунами в ВМТ, что может вызвать вибрации на холостом ходу.

Ключевые эффекты облегченного маховика

• Улучшенная динамика разгона: Мотор охотнее раскручивается, особенно в режимах 1500–4000 об/мин.
• Повышенная отзывчивость: Сокращение задержки между нажатием педали газа и увеличением тяги.
• Снижение инерционных потерь: Эффективнее работа стартера и экономия топлива при городском ритме.

Параметр	Штатный маховик	Облегченный маховик
Вес (для 1.8L)	7.5–8.5 кг	4.5–6 кг
Разгон 60–100 км/ч	Стандартное время	Сокращение на 0.3–0.6 сек
Комфорт на холостом ходу	Стабильный	Возможны вибрации

Важно: Для балансировки требуется профессиональный монтаж! Несоосность даже на 0.5 мм вызывает разрушение подшипников. Дополнительно рекомендуется:

1. Установка спортивного сцепления.
2. Калибровка ЭБУ для адаптации холостых оборотов.
3. Проверка демпфера крутильных колебаний.

На автомобилях с кондиционером или АКПП эффект менее выражен из-за паразитных нагрузок. Оптимален для механических КПП в спортивной эксплуатации, где важна мгновенная реакция дросселя.

Доработка дроссельной заслонки своими руками

Основная цель доработки дроссельной заслонки на Нива Шевроле – увеличение пропускной способности узла для улучшения наполнения цилиндров воздухом. Стандартная заслонка имеет конструктивные ограничения, создающие сопротивление воздушному потоку на высоких оборотах двигателя.

Модификация заключается в механической обработке корпуса и самой заслонки для минимизации турбулентности и увеличения проходного сечения. Важно сохранить геометрию уплотнительных поверхностей и угол открытия, иначе возникнут проблемы с работой электронной педали газа и ошибки ЭБУ.

Этапы выполнения работ

Необходимые инструменты и материалы:

• Напильник с мелкой насечкой или бормашина
• Штангенциркуль или микрометр
• Наждачная бумага (P600-P2000)
• Полировальная паста
• Очиститель карбюратора

Порядок действий:

1. Демонтируйте дроссельный узел, отсоединив воздуховод, разъемы ДПДЗ и РХХ, трос привода (для механических версий).
2. Снимите заслонку с оси, аккуратно выбив фиксирующие штифты.
3. Обработайте внутренние кромки корпуса в зоне максимального открытия заслонки, сняв фаску 1-2 мм под углом 45°.
4. Скруглите края заслонки со стороны потока воздуха, удалив 0.3-0.5 мм металла.
5. Отполируйте все обработанные поверхности до зеркального блеска.
6. Промойте узел очистителем, удалите металлическую стружку.
7. Соберите заслонку, установите штифты, проверьте отсутствие закусываний при полном ходе.

Критические моменты:

Параметр	Допустимое значение
Зазор по периметру	0.1-0.2 мм
Толщина снимаемого слоя	Не более 15% сечения
Угол скругления кромок	R0.5-R1.0 мм

После установки узла на автомобиль выполните адаптацию дросселя через диагностический сканер. Ожидаемый прирост мощности – 3-7% в верхнем диапазоне оборотов за счет снижения насосных потерь и улучшения отзывчивости педали газа.

Монтаж электронной педали газа для тонкой настройки

Замена штатной тросовой педали газа на электронную (Е-газ) открывает доступ к программной коррекции отклика дросселя и формированию топливных карт под конкретные доработки двигателя. Электронный блок управления получает возможность точнее дозировать воздушный поток в зависимости от положения педали, что критично при установке турбокомпрессора, распредвалов с агрессивным профилем или комплексном чип-тюнинге.

Для интеграции системы потребуется электронная педаль (подходящая по разъёмам, например, от Lada Vesta или аналогов), контроллер Е-газа, совместимый с ЭБУ Bosch M7.9.7/M17.9.7 Нивы Шевроле, и перепрошивка штатного блока управления. Механический монтаж включает демонтаж старой педали, установку новой на штатные крепления или переходную пластину, прокладку проводки к ЭБУ с обязательной защитой от вибрации и высоких температур в подкапотном пространстве.

Ключевые этапы подключения и калибровки

После физической установки компонентов выполняются следующие операции:

1. Адаптация проводки: подключение 6-контактного разъёма педали к контроллеру Е-газа (сигналы +5V, GND, два канала положения) и соединение контроллера с ЭБУ через CAN-шину или аналоговые входы.
2. Прошивка ПО: загрузка в ЭБУ калибровочных таблиц для интерпретации сигналов Е-газа с помощью J-TAG-адаптера или через OBD-II (требует специализированного софта, например, ChipLoader).
3. Настройка кривой отклика:
   • Линейный режим: стандартная пропорция ход педали/угол открытия ДЗ;
   • Спортивный: усиление реакции на начальном участке нажатия;
   • Экономичный: сглаживание резких открытий для снижения расхода топлива.

Важно! При некорректной калибровке возможны:

Ошибка Р2135	Расхождение сигналов датчиков педали
«Провалы» тяги	Задержка отклика из-за неправильных таймингов
Аварийный режим	Принудительное ограничение оборотов

Финишная проверка включает тест-драйв с коррекцией параметров в реальном времени через диагностический сканер и контроль лямбда-коррекции на установившихся режимах.

Подготовка системы охлаждения для форсированного мотора

После увеличения мощности двигателя Нивы Шевроле стандартная система охлаждения перестаёт справляться с возросшей тепловой нагрузкой. Форсированный мотор генерирует значительно больше тепла на высоких оборотах и под нагрузкой, что создаёт риски перегрева, деформации ГБЦ и выхода из строя поршневой группы. Без модернизации охлаждающего контура эксплуатация тюнингованного двигателя становится опасной даже при кратковременных динамичных нагрузках.

Ключевые задачи модификации системы включают увеличение теплоотвода радиатора, оптимизацию циркуляции антифриза и улучшение обдува моторного отсека. Приоритетом является стабилизация рабочей температуры в диапазоне 85-95°C независимо от режима работы двигателя. Необходимо комплексно оценить производительность каждого компонента, так как слабое звено в цепи (например, недостаточный поток помпы) сведёт на нет эффективность других усовершенствований.

Обязательные доработки компонентов

• Радиатор – установка 3- или 4-рядного алюминиевого аналога с увеличенной площадью сот. Обязательна проверка совместимости с креплениями кузова Нивы Шевроле
• Помпа – замена на усиленную версию с крыльчаткой увеличенного диаметра и производительности на 25-30% выше штатной
• Вентилятор – монтаж электрической системы с 2-мя вентиляторами (диаметром не менее 30 см) и термореле, отключающим их при температуре ниже 85°C

Дополнительные меры для экстремальных режимов

1. Термостат – установка элемента с пониженным температурным порогом открытия (78-82°C вместо штатных 87°C)
2. Жидкостный охладитель масла – интеграция в контур дополнительного теплообменника для снижения температуры моторного масла
3. Теплоизоляция – применение термоленты на выхлопном коллекторе и патрубках для снижения теплопритоков в подкапотное пространство

Контрольные параметры после модернизации

Компонент	Целевой показатель
Производительность помпы	≥ 150 л/мин при 5000 об/мин
Воздушный поток вентиляторов	≥ 2500 м³/ч суммарно
Теплоотвод радиатора	≥ 2000 ккал/ч при скорости 60 км/ч

Установка дополнительных радиаторов и вентиляторов

Интеграция вспомогательного радиатора охлаждения – эффективный метод борьбы с перегревом при форсировании двигателя Нивы Шевроле. Дополнительный теплообменник монтируется последовательно с основным радиатором, увеличивая общую площадь рассеивания тепла. Критически важно подобрать модель с совместимыми габаритами для установки в передней части моторного отсека без модификации кузова. Обязательна герметизация соединений и применение термостойких патрубков.

Модернизация вентиляторной группы включает два подхода: установку более производительного основного вентилятора либо добавление выносного вентилятора на дополнительный радиатор. Для первого варианта выбирайте крыльчатку с увеличенным количеством лопастей и усиленным электромотором (потребует проверки генератора). Второй вариант подразумевает монтаж отдельного вентилятора с автономным датчиком температуры и реле. Обязательно рассчитайте нагрузку на бортовую сеть и при необходимости установите дополнительное реле.

Ключевые этапы и компоненты

• Расчёт тепловой нагрузки: Определите требуемую теплоотдачу исходя из планируемого прироста мощности.
• Подбор радиатора: Алюминиевые сотовые конструкции предпочтительнее из-за лучшего рассеивания.
• Система крепления: Используйте виброизолирующие прокладки для защиты от повреждений.
• Электрическая часть:
  • Проводка сечением не менее 2.5 мм²
  • Автономный предохранитель
  • Реле управления (рекомендуется 30-40А)

Параметр	Базовый вентилятор	Усиленный вентилятор
Потребляемый ток	10-15А	20-25А
Воздушный поток (м³/ч)	1200-1500	1800-2500
Рекомендуемый радиатор	2-х рядный	3-х рядный

Важно: После установки проведите тест-драйв с контролем температуры через диагностический сканер. Проверьте отсутствие утечек охлаждающей жидкости при максимальных оборотах двигателя. Корректируйте работу вентиляторов путём изменения порогов срабатывания датчиков.

Переход на синтетические масла после тюнинга

После форсирования двигателя Нива Шевроле требования к моторному маслу резко возрастают. Увеличенные нагрузки, повышенные температуры и возросшие обороты создают экстремальные условия для смазочной системы, где минеральные или полусинтетические составы быстро теряют защитные свойства. Переход на качественную синтетику становится не рекомендацией, а обязательным условием для сохранения ресурса модифицированного мотора.

Синтетические масла обладают принципиально иной структурой молекулярных цепочек, обеспечивающей стабильность вязкости в широком температурном диапазоне (от холодного пуска до пиковых нагрузок). Их устойчивость к окислению и термическому разложению критически важна для тюнингованных двигателей, где тепловыделение в цилиндрах значительно выше стоковых значений. Отказ от синтетики после доработок гарантированно приведёт к ускоренному износу пар трения и коксованию масляных каналов.

Ключевые аспекты выбора и применения

При подборе синтетического масла учитывайте:

• Класс вязкости по SAE: Для умеренного климата оптимальны 5W-40 или 0W-40. Масла с индексом "40" после "W" сохраняют защитную плёнку при высоких температурах, характерных для форсированных моторов.
• Стандарт качества: Требуются составы не ниже API SN/SP или ACEA A3/B4, C3. Для двигателей с установленным турбокомпрессором обязательны допуски производителя турбины (часто ACEA C3).
• Пакет присадок: Приоритет – составы с усиленными противоизносными (ZDDP) и моющими компонентами. Избегайте "энергосберегающих" масел (низковязких, например 0W-20) – они не создают достаточной защитной плёнки.

Обязательные действия при переходе:

1. Полная промывка системы: Используйте промывочное масло или спецсредство после слива старой смазки. Остатки минерального состава снизят эффективность синтетики.
2. Укороченный интервал первой замены: После перехода на синтетику замените масло и фильтр уже через 2,000 - 3,000 км для удаления продуктов износа и остатков промывки.
3. Контроль уровня и состояния: Регулярно проверяйте уровень (минимум раз в неделю) и визуально оценивайте масло на щупе на предмет потемнения или загрязнения. При активной эксплуатации интервал замены сокращают до 7,000 - 8,000 км, даже если производитель рекомендует 15,000 км.

Эффект от перехода:

Параметр	Влияние синтетического масла
Теплоотвод	Улучшенный отвод тепла от поршней и колец, снижение риска задиров
Защита при холодном пуске	Мгновенное поступление масла к деталям даже в мороз, минимизация износа
Чистота двигателя	Предотвращение лаковых отложений и шламов в масляных каналах
Смазка турбины (если установлена)	Стабильная защита подшипников турбокомпрессора на высоких оборотах

Важно: Используйте только оригинальные масляные фильтры с качественным противодренажным клапаном. Дешёвые аналоги не обеспечат необходимую пропускную способность и чистоту фильтрации для тюнингованного двигателя, работающего в экстремальных режимах.

Измерение компрессии цилиндров после доработок

После проведения работ по увеличению мощности двигателя (расточка ГБЦ, установка спортивного распредвала, доработка впуска/выпуска) обязательным этапом становится контрольное измерение компрессии. Эта процедура позволяет оценить герметичность камеры сгорания и выявить скрытые проблемы, возникшие из-за некорректного монтажа или несовместимости компонентов.

Для Нивы Шевроле используйте сертифицированный компрессометр с резьбовым наконечником (под свечное отверстие М14х1,25). Двигатель должен быть прогрет до рабочей температуры (80-90°C), аккумулятор полностью заряжен, а все свечи выкручены. Отключите бензонасос и катушки зажигания для безопасности.

Порядок действий и анализ результатов

Последовательно проверьте каждый цилиндр, удерживая педаль газа полностью нажатой (чтобы дроссельная заслонка была открыта) во время прокрутки стартером 5-7 секунд. Результаты занесите в таблицу:

Цилиндр	Компрессия (бар)	Отклонение от нормы
1	13.5	+0.2
2	12.8	-0.5
3	13.2	-0.1
4	13.7	+0.4

Критичные отклонения:

• Разница между цилиндрами > 1 бар указывает на проблемы (залегание колец, дефект клапана)
• Значения ниже 11 бар требуют диагностики (неправильная сборка, износ)
• Слишком высокая компрессия (>15 бар) – риск детонации из-за уменьшения объема камеры сгорания

При неудовлетворительных результатах выполните "мокрую" проверку: впрысните 5 мл моторного масла в цилиндр и повторите замер. Если компрессия повысилась – причина в износе поршневых колец. Отсутствие изменений сигнализирует о негерметичности клапанов или прокладки ГБЦ.

Самостоятельное проведение стендовых замеров мощности

Перед началом модификаций двигателя Шевроле Нива критически важно зафиксировать базовые показатели мощности и крутящего момента. Это позволит объективно оценить эффективность внесённых изменений и избежать субъективных ошибок. Стендовые замеры на динамометрическом стенде (динамо) дают точные цифровые данные, недостижимые при "гаражных" методах оценки.

Для самостоятельных замеров потребуется доступ к динамометрическому стенду ленточного или роликового типа, совместимого с полным приводом. Обязательно проверьте исправность системы охлаждения двигателя и коробки передач перед тестами, так как процедура создаёт экстремальную нагрузку на силовой агрегат. Подготовьте автомобиль: снимите лишний вес, проверьте давление в шинах (единое для всех колёс) и уровень масла.

Этапы проведения замеров

Процедура выполняется в три ключевых этапа для получения полной картины:

1. Калибровка оборудования: синхронизация датчиков стенда с оборотами двигателя через OBD-II разъём Нивы Шевроле. Установка поправочных коэффициентов (атмосферное давление, температура воздуха).
2. Пробные прогоны: 2-3 предварительных разгона на 3-4 передаче (диапазон 2000-6000 об/мин) для адаптации систем автомобиля и проверки корректности фиксации данных.
3. Основной замер: 5-6 полных циклов разгона с фиксацией пиковых значений мощности (л.с.) и момента (Нм). Данные усредняются для минимизации погрешности.

При интерпретации результатов учитывайте погрешность стенда (обычно 3-5%). Для достоверности сравнения повторяйте замеры в идентичных условиях после каждого этапа тюнинга:

• Чип-тюнинг ЭБУ
• Установка спортивного выпуска
• Модернизация впускной системы

Важно: избегайте длительной работы на предельных оборотах без принудительного обдува радиаторов – это может вызвать перегрев.

Параметр	Стандарт (1.7L)	Цель модернизации
Макс. мощность	80 л.с. @ 5000 об/мин	95-105 л.с.
Макс. крутящий момент	128 Нм @ 4000 об/мин	145-155 Нм

Диагностика ошибок ЭБУ после установки тюнинг-комплектов

После монтажа тюнинг-комплектов (чип-тюнинг, распредвалы, турбина) на Ниву Шевроле ЭБУ двигателя часто фиксирует ошибки из-за несоответствия новых параметров заводским настройкам. Датчики кислорода, детонации и ДПДЗ начинают передавать данные, выходящие за прописанные в прошивке допустимые диапазоны, что активирует аварийные режимы и зажигает индикатор «Check Engine».

Критически важно провести компьютерную диагностику сразу после обкатки модернизированного двигателя (примерно 200-300 км). Игнорирование ошибок ведет к некорректному смесеобразованию, снижению ресурса ДВС и риску прогара клапанов или поршней из-за переобедненной/переобогащенной топливовоздушной смеси.

Ключевые этапы диагностики

• Считывание кодов через OBD-II разъем с помощью адаптеров (ELM327, K-Line) и ПО (OpenDiag, Chevrolet Explorer).
• Анализ стоп-кадров: просмотр показаний датчиков в момент регистрации ошибки (обороты ХХ, нагрузка, температура ОЖ).
• Проверка адаптаций: контроль корректности работы топливных коррекций (LTFT/STFT) и УОЗ.

Тип ошибки	Возможная причина	Метод устранения
P0171 / P0172 (бедная/богатая смесь)	Неправильная калибровка топливных карт, утечки воздуха, неверный подбор форсунок	Корректировка прошивки, проверка герметичности впуска, замер давления топлива
P0300-P0304 (пропуски зажигания)	Слабые катушки зажигания, износ свечей, некорректные углы УОЗ	Замена ВВ-компонентов, настройка зажигания в прошивке
P0325 / P0332 (датчик детонации)	Механические стуки, завышенное давление наддува, низкое октановое число топлива	Проверка крепления ДД, снижение boost, переход на АИ-98

Для стабильной работы обязательна перепрошивка ЭБУ под установленные компоненты. «Оригинальные» прошивки не учитывают изменения геометрии ГРМ, пропускной способности дросселя или объема впрыска. Корректировка выполняется через:

1. Паяльник и программатор (BDM-метод) для чипа EEPROM.
2. OBD-кабель с калибровочным ПО (например, PCMFlash).

После правки прошивки проведите тест-драйв с мониторингом в реальном времени: отслеживайте детонацию, отклонения топливных коррекций (±8%), соответствие фактического УОЗ заданному. При сохранении ошибок проверьте механическую часть – компрессию, герметичность интеркулера, состояние катализатора.

Оптимизация смеси по лямбда-зонду

Лямбда-зонд (кислородный датчик) непрерывно анализирует содержание кислорода в выхлопных газах, передавая данные ЭБУ двигателя. На основе этих показаний блок управления корректирует соотношение топлива и воздуха, стремясь к идеальной стехиометрической смеси (λ=1). Для увеличения мощности требуется кратковременное обогащение смеси (λ<1), что повышает крутящий момент, но требует точной настройки во избежание детонации или перегрева.

Самостоятельная оптимизация начинается с диагностики исправности самого датчика и его нагревательной цепи. Неисправный зонд выдаёт некорректные данные, приводя к потере мощности и перерасходу топлива. Далее анализируются текущие показания в реальном времени через диагностический сканер, фиксируя отклонения λ от целевых значений при разных режимах работы двигателя.

Ключевые этапы калибровки

Основные методы коррекции топливоподачи:

• Коррекция топливных карт через ПО (например, ChipTuning PRO): ручное увеличение длительности впрыска форсунок в зонах высоких нагрузок (обороты >3000 об/мин)
• Установка эмулятора лямбда-зонда (обманки) при удалении катализатора для исключения ошибки "Check Engine"
• Физическая регулировка датчика массового расхода воздуха (ДМРВ) путём изменения шаблонного напряжения

Параметр	Стоковые значения	Оптимальные для тюнинга
λ на холостом ходу	0.98–1.02	0.95–0.97
λ при нагрузке (3000+ об/мин)	1.00	0.87–0.92
Допуск коррекции	±3%	до ±8% кратковременно

Важно: обогащение свыше λ<0.85 провоцирует закоксовывание колец и свечей! Контроль температуры выхлопа обязателен – превышение 950°C требует срочного снижения нагрузки. После вмешательств выполняется адаптация ЭБУ: сброс корректировок холостого хода, обучение ДПДЗ и ДМРВ.

Для мониторинга используют Bluetooth/Wi-Fi OBD-адаптеры с отображением λ в реальном времени (приложения Torque, Car Scanner). При отсутствии опыта рекомендуется калибровка на стенде с широкополосным лямбда-зондом – штатный датчик имеет узкий диапазон измерений (±5% от λ=1).

Кастомизация топливной карты через ПО KESS

Корректировка топливной карты – ключевой этап чип-тюнинга двигателя Нива Шевроле. Программное обеспечение KESS позволяет переписать заводские настройки ЭБУ, оптимизируя количество и момент впрыска топлива под новые характеристики мотора. Это критически важно после механических доработок (установка турбины, изменённых распредвалов, воздушного фильтра нулевого сопротивления) для предотвращения обеднённой смеси и детонации.

Процесс требует подключения диагностического адаптера KESS к разъёму OBD-II, считывания оригинальной прошивки ЭБУ и её последующего редактирования в специализированном софте (например, WinOLS). Манипуляции проводятся с трёхмерными картами, где по осям отложены обороты двигателя, нагрузка и целевые параметры впрыска. Основная задача – обеспечить оптимальное соотношение воздух/топливо на всех режимах работы ДВС.

Этапы калибровки

1. Подготовка оборудования: Установите ПО KESS Suite и драйверы адаптера. Зарядите АКБ автомобиля до 12.6В.
2. Чтение данных: Подключите адаптер к OBD-разъёму Нивы Шевроле, считайте штатную прошивку с сохранением бэкапа.
3. Анализ карт: В WinOLS найдите и откройте карты:
   • Fuel Injection Quantity (объём впрыска)
   • Injection Timing (угол опережения впрыска)
   • Lambda Regulation (коррекция по лямбда-зонду)
4. Корректировка параметров:

   Режим работы	Цель изменений	Тип правки
   Холостой ход	Стабилизация оборотов	Увеличение подачи на 3-5%
   Средние нагрузки	Оптимизация расхода	Коррекция по данным лямбда-зонда
   Максимальные нагрузки	Рост мощности	Увеличение подачи на 8-15%*

   *Зависит от степени форсировки

5. Проверка и запись: Сохраните модифицированную прошивку, загрузите в ЭБУ через KESS. Протестируйте работу двигателя на всех режимах, используя диагностический сканер для контроля ошибок и параметров в реальном времени.

Важные нюансы: Избегайте критического обогащения смеси (черный выхлоп, нагар на свечах) и нарушений угла впрыска (металлический стук). Обязательна последующая адаптация дроссельной заслонки и проверка лямбда-регулятора. Для достижения стабильного результата потребуется 3-5 циклов коррекции с тестовыми заездами и анализом логирования.

Чистка клапана EGR: когда необходима процедура

Клапан системы рециркуляции отработавших газов (EGR) предназначен для снижения уровня оксидов азота в выхлопе. Он направляет часть выхлопных газов обратно во впускной коллектор, что приводит к снижению температуры сгорания и, как следствие, уменьшению вредных выбросов. Однако со временем клапан EGR, особенно в условиях эксплуатации в России (низкое качество топлива, частые пробки), может закоксовываться продуктами сгорания.

Неисправный или загрязненный клапан EGR напрямую влияет на работу двигателя. Признаками его загрязнения могут быть: нестабильный холостой ход, рывки при разгоне, повышенный расход топлива, а также ошибки по системе EGR (например, P0401, P0404 и другие). В таких случаях чистка клапана становится необходимой процедурой для восстановления нормальной работы мотора.

Ключевые признаки для чистки EGR на Ниве Шевроле

• Провалы мощности и "тупость" двигателя: Загрязнение нарушает геометрию каналов и подвижность штока, ограничивая поток воздуха и снижая эффективность наполнения цилиндров.
• Неустойчивые обороты холостого хода: Двигатель "троит", обороты самопроизвольно плавают из-за неправильного состава топливовоздушной смеси.
• Загорание лампы Check Engine: Появление ошибок, связанных с системой EGR (чаще всего P0400 - неисправность цепи рециркуляции, P0401 - недостаточный поток, P0404 - несоответствие диапазону).
• Увеличение расхода топлива: Нарушение оптимального соотношения "воздух-топливо" из-за некорректной работы клапана.
• Хлопки во впускном коллекторе: Скопление нагара может вызывать детонацию или хлопки при резком открытии дросселя.

Игнорирование этих симптомов усугубляет проблему. Сильно закоксованный клапан может полностью заклинить в открытом или закрытом положении. Постоянная рециркуляция избыточного количества отработавших газов (заклинило открытым) резко снижает мощность и повышает нагарообразование. Если клапан заклинил закрытым, растет температура в камерах сгорания и риск детонации.

Состояние клапана EGR	Воздействие на мощность двигателя	Рекомендуемое действие
Легкое загрязнение	Незначительное снижение приемистости	Плановый осмотр при ТО
Сильное загрязнение	Заметная потеря мощности, плавающие обороты	Срочная чистка или проверка
Заклинивание (открыто/закрыто)	Критическое падение мощности, ошибки двигателя	Чистка или замена клапана

Процедура чистки клапана EGR рассматривается как эффективный и относительно недорогой способ вернуть потерянную мощность двигателя Нивы Шевроле без сложного тюнинга. Регулярное обслуживание системы EGR (особенно после 60-80 тыс. км пробега или при активной езде в городе) помогает поддерживать стабильную работу мотора и его динамические характеристики.

Важно понимать, что сильно заросший нагаром клапан может не восстановиться после чистки - потребуется замена. После процедуры обязательна адаптация дроссельной заслонки и сброс ошибок ЭБУ двигателя для корректной работы системы.

Отключение системы адсорбции паров топлива

Отключение адсорбера на Ниве Шевроле выполняется для устранения потенциальных сбоев в работе двигателя, вызванных неисправностями клапана продувки или забитым угольным фильтром. Процедура предотвращает подсос лишнего воздуха через вентиляцию бака, что может нарушить пропорции топливовоздушной смеси и спровоцировать плавающие обороты на холостом ходу.

Физическое удаление компонентов системы не требуется: достаточно отключить разъем клапана продувки и заглушить шланги. Главный риск – появление ошибки Р0443 (неисправность цепи клапана продувки) и рост давления в топливном баке, что может привести к затрудненной заправке или характерному шипению при откручивании крышки.

Порядок работ

Для корректного отключения выполните следующие шаги:

1. Отсоедините электрический разъем от клапана продувки (расположен возле воздушного фильтра).
2. Снимите шланг, идущий от клапана к впускному коллектору, и установите на штуцер коллектора заглушку диаметром 8–10 мм.
3. Демонтируйте шланг между адсорбером и топливным баком, затем подключите его к свободному выходу адсорбера (создав петлю вентиляции бака).
4. Шланг от клапана продувки к адсорберу заглушите или снимите.

Важно: Для подавления ошибки Р0443 потребуется программное отключение через перепрошивку ЭБУ или установку резистора 20–50 Ом в разъем клапана. Без этого чек-лампочка двигателя будет гореть постоянно.

Побочные эффекты: Зимой возможно кратковременное запаздывание запуска двигателя из-за избыточного давления в баке. Летом при полном баке пары бензина могут ощущаться в салоне, если шланг вентиляции выведен в подкапотное пространство без удлинения.

Преимущества	Недостатки
Стабильность холостого хода	Риск ошибки Р0443 без доработки ЭБУ
Упрощение подкапотного пространства	Нарушение экологических норм (Евро-2/3)
Снижение нагрузки на бензонасос	Возможный запах бензина в жару

Лужение проводки: защита от перегрузок при тюнинге

При тюнинге двигателя Нивы Шевроле с целью повышения мощности (установка турбокомпрессора, чип-тюнинг, модернизация впуска/выпуска) штатная проводка испытывает критические нагрузки. Увеличение силы тока в цепи генератора, стартера и систем управления приводит к перегреву клемм, окислению контактов и риску возгорания.

Лужение – покрытие электрических контактов и клемм тонким слоем припоя – устраняет эти риски. Процедура снижает переходное сопротивление в точках соединения, улучшая токопроводимость и теплоотвод. Это предотвращает локальный нагрев проводников, который возникает при прохождении повышенных токов через окисленные или ненадежные контакты.

Ключевые этапы лужения проводки

1. Подготовка поверхности: Зачистка клемм и оголенных проводов наждачной бумагой (мелкой зернистости) до металлического блеска.
2. Обезжиривание: Обработка контактов растворителем (бензин "Калоша", спирт) для удаления загрязнений.
3. Нанесение флюса: Покрытие зоны пайки нейтральным флюсом (например, канифолью) для предотвращения окисления и улучшения адгезии припоя.
4. Прогрев и лужение: Прогрев соединения паяльником (мощность 60-100Вт) с одновременным нанесением оловянно-свинцового припоя (ПОС-40). Равномерное распределение припоя по всей контактной площади.
5. Защита: Обработка залуженных контактов термостойким диэлектрическим лаком или изолентой для предотвращения коррозии.

Важные аспекты при работе:

• Тщательная изоляция соседних проводов во избежание короткого замыкания.
• Контроль температуры – перегрев разрушает изоляцию проводов.
• Обязательное лужение массовых точек кузова и клемм аккумулятора.

Критические узлы для лужения при тюнинге:

Узел	Причина
Клеммы генератора	Резко возрастает ток заряда АКБ
Колодка ЭБУ двигателя	Увеличение нагрузки на управляющие цепи форсунок/зажигания
Клеммы стартера	Повышенный пусковой ток (особенно зимой)
Крепление "массы" двигателя	Обеспечение надежного контакта при вибрациях

Регулировка клапанов после обкатки модернизированного двигателя

После обкатки двигателя с увеличенной мощностью (особенно при замене распредвала, поршневой или шлифовке ГБЦ) регулировка клапанов становится обязательной процедурой. Тепловые деформации новых деталей, усадка сальников и притирка кулачков распредвала к толкателям изменяют первоначальные зазоры.

Неправильные тепловые зазоры приведут к снижению мощности, перегреву клапанов (особенно выпускных), детонации или преждевременному износу ГРМ. На двигателях ВАЗ-2123 (1.7L) и Z18XE (1.8L) Нивы Шевроле используется ручная регулировка винтовыми парами, требующая точности и соблюдения холодного состояния мотора (20-25°C).

Порядок регулировки

1. Подготовка: Снимите клапанную крышку, воздушный фильтр и кожух ГРМ. Проверьте метки распредвала и коленвала (ВМТ 1 цилиндра).
2. Определение регулируемых клапанов: Для 8-клапанного мотора используйте правило «четырех тактов»:
   • Коленвал на ВМТ 1 цилиндра → регулировать клапаны 1, 2, 3, 5.
   • Поворот на 360° (ВМТ 4 цилиндра) → регулировать клапаны 4, 6, 7, 8.
3. Проверка зазора: Щупом нужной толщины (впуск 0.15-0.20 мм, выпуск 0.20-0.25 мм для Z18XE*) проверьте зазор между кулачком распредвала и регулировочной пяткой толкателя.
4. Корректировка: Ослабьте контргайку регулировочного винта. Вращайте винт отверткой, пока щуп не будет входить с легким сопротивлением. Затяните контргайку (момент 15-20 Н∙м) и перепроверьте зазор.

*Точные значения уточняйте в мануале для конкретного распредвала и ГБЦ!

Тип клапана	Стандартный зазор (Z18XE)	Риски при нарушении
Впускной	0.15–0.20 мм	Падение тяги, детонация
Выпускной	0.20–0.25 мм	Прогар седла, перегрев

После регулировки запустите мотор и прослушайте ГРМ на всех режимах. Металлический стук или шипящий звук указывают на необходимость повторной проверки. Повторный контроль зазоров через 500-1000 км пробега обязателен для тюнингованных моторов.

Диагностика вибраций после форсирования

После увеличения мощности двигателя Нивы Шевроле (чип-тюнинг, замена распредвала, поршневой группы и т.д.) часто возникают аномальные вибрации. Их игнорирование приводит к ускоренному износу подвесок агрегатов, разрушению креплений и повреждению смежных систем. Источники делятся на две категории: механические (дисбаланс вращающихся деталей, несоосность) и резонансные (изменение характеристик двигателя, нарушающее баланс с кузовом).

Начинать диагностику следует при работающем двигателе на разных режимах (холостые, 1500-3000 об/мин) с фиксацией условий возникновения вибрации: под капотом, в салоне на руле/педалях, при движении под нагрузкой. Обязательно проверьте отсутствие контакта силового агрегата с кузовными элементами и состояние опор. Отсоединение генератора и помпы поможет исключить их влияние.

Ключевые этапы поиска причины

1. Проверка узлов трансмиссии и навесного оборудования:

• Демпфер коленвала: трещины, расслоение резины, смещение балансировочных меток.
• Шкивы и ремни ГРМ/генератора: биение, деформация, загрязнение ручейков.
• Крепление КПП и раздатки: люфт, разрушение сайлент-блоков.
• Карданные валы: дисбаланс, нарушение углов установки после подъема.

2. Анализ изменений в двигателе:

1. Свечи зажигания: нагар, пробой, несоответствие калильного числа новому тепловому режиму.
2. Пропуски воспламенения: диагностическим сканером по отклонениям в работе цилиндров.
3. Состояние балансировочных валов (при наличии): износ шестерен, неправильная установка по меткам после ремонта.
4. Масса воздушного потока (ДМРВ) и лямбда-зонд: некорректные показатели из-за доработок впуска/выпуска.

3. Специфичные проблемы форсирования:

Причина	Характер вибрации	Метод проверки
Несбалансированный коленвал/маховик (после расточки)	Рост с оборотами, ощущается по кузову	Визитка на шкиве при работе, стендовая балансировка
Жесткие опоры двигателя	Дребезжание на холостых, вибрация в руль	Визуальный осмотр на предмет деформации, замер зазоров
Неправильная калибровка ЭБУ	Подергивание под нагрузкой, плавающие холостые	Логгирование параметров работы двигателя, коррекция прошивки

Важно: Вибрации на высоких оборотах (>4000 об/мин) часто указывают на дисбаланс вращающихся масс или резонанс выхлопной системы. Проверьте целостность гофры и кронштейнов глушителя, примените вибропоглощающие подвесы. Если проблема проявляется только при движении – исключите деформацию колесных дисков и нарушение углов развала-схождения.

Адаптация бортового компьютера под новые параметры ДВС

После увеличения мощности двигателя (установка турбокомпрессора, распредвалов, доработка ГБЦ) стандартные алгоритмы бортового компьютера (БК) перестают корректно интерпретировать данные с датчиков. Это вызывает ошибки в расчете расхода топлива, некорректные показания на приборной панели, ложные сигналы Check Engine и сбои в работе систем впрыска.

Адаптация требует внесения изменений в программную прошивку ЭБУ через диагностический разъем OBD-II. Ключевые параметры для коррекции: калибровки ДМРВ/ДАД, топливные карты, угол опережения зажигания, предельные значения детонации, а также коэффициенты коррекции для расчета расхода топлива и остатка хода.

Порядок перенастройки БК

1. Подготовка оборудования:
   • Диагностический сканер (ELM327, OpenDiag, DST-2)
   • ПО для калибровки (Combiloader, ChipLoader, Chevrolet Explorer)
   • Адаптированные прошивки под модификации ДВС (от проверенных тюнинг-ателье)
2. Корректируемые параметры:

   Параметр	Назначение	Тип изменений
   Kвозд	Коэффициент объема воздуха	+8-12% при установке турбины
   FuelMap	Карта впрыска топлива	Коррекция при изменении давления топливной рампы
   Ignition Advance	Угол опережения зажигания	Оптимизация под октановое число топлива
   Lambda Correction	Коррекция по лямбда-зонду	Сдвиг диапазона при катализаторе/пламегасителе

3. Особенности для Нива Шевроле:
   • Обязательная адаптация датчика массового расхода воздуха (ДМРВ) после замены впускного тракта
   • Коррекция алгоритмов АКПП (для автоматических версий) при увеличении крутящего момента
   • Перекалибровка одометра при изменении диаметра колес

Важно: после прошивки выполните процедуру обучения ЭБУ - запуск двигателя на 15 минут без нагрузки, серию плавных разгонов/торможений, сброс адаптаций через диагностическое ПО. Контролируйте детонацию стетоскопом на 3-4 передаче под нагрузкой.

Контроль расхода топлива после увеличения мощности

После проведения работ по увеличению мощности двигателя на Ниве Шевроле (например, чип-тюнинг, установка турбины, модификация впуска/выпуска) тщательный контроль расхода топлива становится критически важным. Изменения в работе силового агрегата напрямую влияют на его аппетит, и игнорирование этого аспекта может привести к неприятным сюрпризам на заправке или даже скрытым проблемам с настройкой.

Повышенный расход часто сигнализирует о некорректной работе доработанных систем или необходимости дополнительной тонкой регулировки. Регулярный мониторинг позволяет не только оценить экономическую эффективность модернизации, но и вовремя выявить потенциальные неисправности, такие как переобогащение смеси, сбои датчиков или недостаточную эффективность новых компонентов.

Методы контроля и анализа

Основные способы точного замера:

• Ручной расчет "бака до бака": Заправляйтесь до отстрела пистолета на одной АЗС, сбрасывайте суточный пробег, после следующей заправки до отстрела делите израсходованные литры на пройденные километры и умножайте на 100.
• Использование бортового компьютера (БК): Настройте БК с учетом реальных поправок (погрешность может достигать 10-15%). Сверяйте его показания с данными ручного расчета.
• OBD-сканер + специализированные приложения: Подключение адаптера к диагностическому разъему и использование программ (Torque, Car Scanner) позволяет отслеживать мгновенный и средний расход, состояние датчиков (лямбда-зонд, ДМРВ) в реальном времени.

Ключевые параметры для анализа при возросшем расходе:

Параметр	На что указывает отклонение
Долгосрочная коррекция топлива (LTFT)	Значительные положительные значения (+10% и более) - бедная смесь, отрицательные (-10% и менее) - богатая смесь. Требует проверки датчиков, герметичности системы.
Показания лямбда-зонда	Медленный отклик, постоянное значение вне диапазона 0.1-0.9V сигнализирует о неисправности датчика или некорректной работе топливной системы.
Угол опережения зажигания	Частые или сильные коррекции (например, постоянное уменьшение угла) могут указывать на детонацию из-за неверной калибровки после тюнинга.
Расход воздуха (ДМРВ/ДАД)	Несоответствие ожидаемых показаний (рассчитанных по оборотам, положению дросселя) реальным - признак неисправности датчика или подсоса воздуха.

Действия при обнаружении аномалий:

1. Проверьте герметичность впускного тракта и интеркулера (при наличии турбины) - подсос неучтенного воздуха обедняет смесь, ЭБУ пытается компенсировать, повышая расход.
2. Протестируйте датчики (лямбда-зонд, ДМРВ, ДПДЗ, ДТВВ) на соответствие номинальным характеристикам.
3. Убедитесь в исправности топливной системы (давление, производительность форсунок, состояние фильтра).
4. Проанализируйте качество топливной карты (при чип-тюнинге) - возможно, требуется коррекция калибровок на стенде или опытным настройщиком.
5. Проверьте угол опережения зажигания и отсутствие детонации (особенно критично при форсировании).

Систематический контроль и оперативная реакция на изменения расхода топлива - залог надежной и эффективной работы доработанного двигателя Нивы Шевроле. Пренебрежение этим этапом сводит на нет преимущества увеличения мощности и повышает риски преждевременного износа.

Тест-драйв: оценка прироста динамики на дороге

Перед выездом убедитесь в исправности всех систем: проверьте отсутствие подтёков технических жидкостей, надёжность крепления патрубков и хомутов, корректность работы датчиков (особенно ДМРВ и ДПКВ). Прогрейте двигатель до рабочей температуры и выполните короткий тестовый заезд в щадящем режиме для адаптации ЭБУ к новым параметрам.

Для объективной оценки динамики выберите безопасный участок дороги с ровным покрытием и минимальным трафиком. Измерьте время разгона с 0 до 100 км/ч и с 60 до 120 км/ч на третьей передаче, сравнив показатели с заводскими характеристиками. Фиксируйте данные с помощью GPS-логгера или специализированного приложения (например, Torque Pro), дублируя замеры 3-4 раза для минимизации погрешности.

Ключевые аспекты оценки

Контрольные параметры теста:

• Реакция на педаль газа – исчезновение "провалов" при резком ускорении
• Динамика обгонов – время набора скорости с 80 км/ч при полном нажатии акселератора
• Устойчивость работы ДВС – отсутствие детонации под нагрузкой

Режим движения	Сток	После тюнинга	Прирост
Разгон 0–100 км/ч	19.2 сек	16.8 сек	–12.5%
Разгон 60–120 км/ч (3-я передача)	22.4 сек	18.1 сек	–19.2%
Обгон с 80 км/ч	9.8 сек	7.3 сек	–25.5%

Обратите внимание на терморежим двигателя: при агрессивной езде температура масла не должна превышать 110°C, охлаждающей жидкости – 98°C. Используйте OBD-сканер для мониторинга корректировок УОЗ и лямбда-коррекции в реальном времени – отрицательные значения более 10% свидетельствуют о некорректной настройке топливных карт.

После теста визуально осмотрите подкапотное пространство на предмет смещения элементов, проверьте натяжение ремня ГРМ и состояние воздушного фильтра. Сравните расход топлива в идентичных условиях: рост более чем на 15% при спокойной езде указывает на необходимость оптимизации прошивки.

Список источников

При подготовке материала об увеличении мощности двигателя Нива Шевроле использовались технические документы и опыт энтузиастов. Основное внимание уделялось безопасным и проверенным методам модернизации, доступным для самостоятельного выполнения.

Ключевые источники включают специализированную литературу, отчёты о практических доработках и рекомендации экспертов по тюнингу. Все решения рассматривались с точки зрения их применимости к конкретным моделям двигателей ВАЗ-2123.

Техническая и справочная литература

• Руководство по ремонту и эксплуатации Chevrolet Niva (ВАЗ-2123)
• Сборник статей "Тюнинг двигателей ВАЗ" под редакцией А. Пахомова
• Монография "Система впуска и выпуска ДВС" (В. Сидоров, изд. "Автомеханик")

Электронные ресурсы и сообщества

• Архивы тематических разделов форума Niva-Club.net
• Технический блог "Тюнинг без бюджета" (разборы чип-тюнинга)
• База знаний портала Drive2.ru (отчёты владельцев)
• Видео-инструкции канала "Гараж 54" по доработке ГБЦ

Официальная документация

• Паспорта и спецификации турбокомплектов TKD для ВАЗ-2123
• Сервисные бюллетени LADA по адаптации ЭБУ Январь 7.2

Видео: КАК УВЕЛИЧИТЬ МОЩНОСТЬ МОТОРА НА 20%. ШЕВРОЛЕ НИВА


• Масляная система двигателя - устройство и функции

• Горячий воск для машины - объяснение и суть

• Лампы Osram 64193 - свойства, преимущества и недостатки
