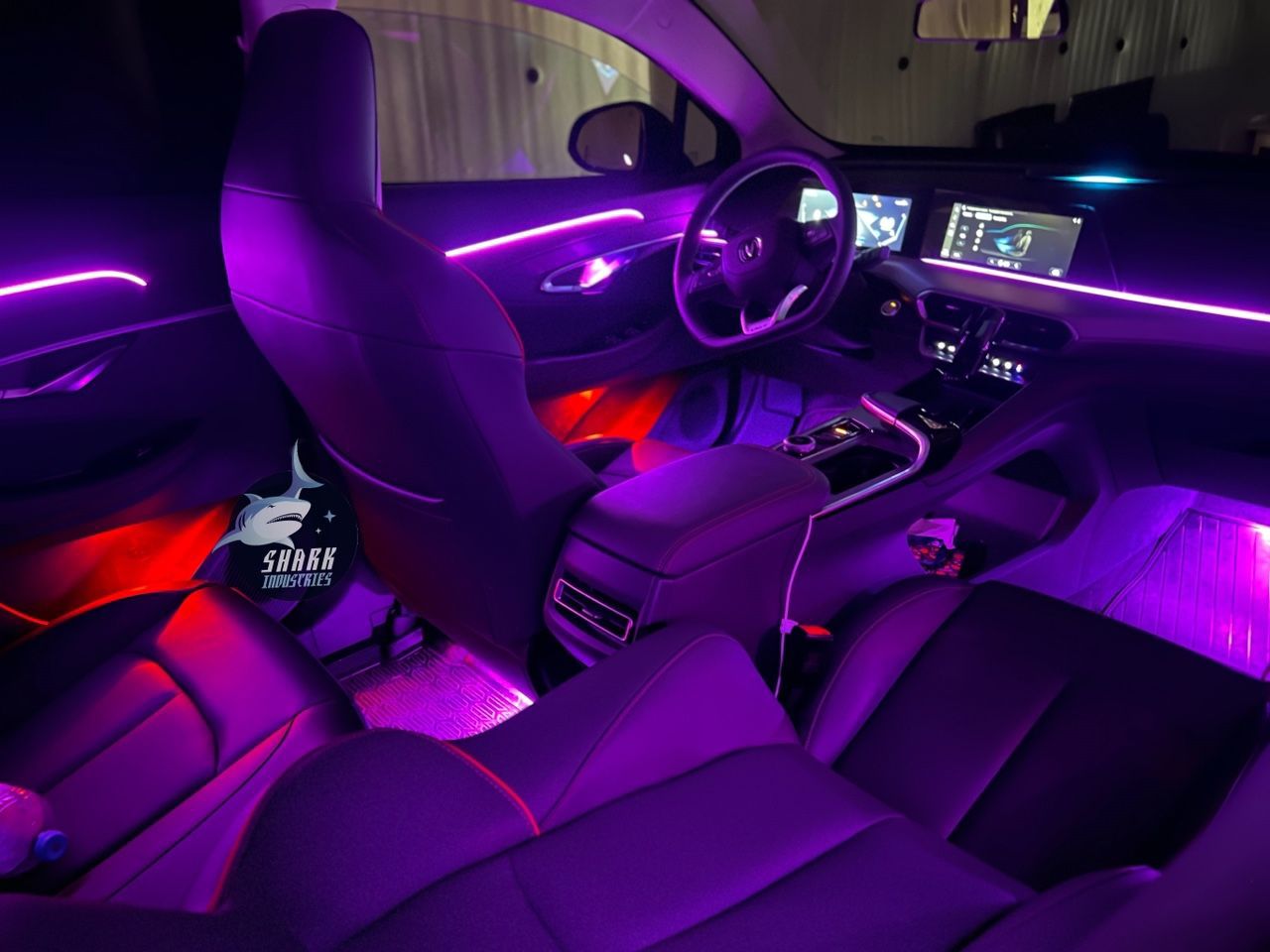

Тюнинг подсветки салона своими руками

Статья обновлена: 18.08.2025

Современный автомобиль немыслим без продуманной световой атмосферы. Штатная подсветка салона часто ограничивается функциональным минимумом, не раскрывая эстетический и практический потенциал освещения.

Кастомизация светодиодной подсветки открывает безграничные возможности для персонализации. Грамотный тюнинг создает уникальный облик интерьера, повышает комфорт в темное время суток и подчеркивает индивидуальность владельца.

Самостоятельная установка не требует сложного оборудования или специализированных навыков. При правильном подходе модернизация световой среды автомобиля становится доступным и увлекательным проектом для каждого автолюбителя.

Выбор типа светодиодной ленты: одноцветная vs RGB

Ключевой момент при самостоятельном тюнинге подсветки салона – определение типа светодиодной ленты. Одноцветные варианты излучают свет в фиксированном оттенке (например, холодный белый, теплый белый, синий или красный), тогда как RGB-ленты объединяют красные, зеленые и синие диоды, позволяя комбинировать их свечение для получения практически любого цвета спектра.

Функциональность RGB-лент регулируется контроллером, который управляет интенсивностью свечения каждого из трех каналов. Это открывает возможности для динамических эффектов: плавной смены оттенков, пульсации в такт музыке или статической подсветки выбранного тона. Одноцветные ленты работают напрямую от источника питания без промежуточной электроники, что упрощает монтаж.

Сравнение характеристик

Критерий	Одноцветная лента	RGB-лента
Управление цветом	Фиксированный оттенок	Полный спектр + эффекты
Сложность монтажа	Минимальная (питание +)	Требует контроллера
Стоимость комплекта	Низкая	Выше на 30-50%
Надежность	Высокая (меньше компонентов)	Зависит от контроллера

Преимущества RGB:

Адаптация под настроение или стиль салона
Возможность создания зонирования разными цветами
Синхронизация с аудиосистемой (через специализированные контроллеры)

Сильные стороны одноцветных лент:

Простота подключения: только два провода
Энергоэффективность: потребление на 15-20% ниже аналогичных RGB
Устойчивость к перепадам напряжения

Для статичной подсветки функциональных зон (бардачок, ноги водителя) часто достаточно одноцветного решения. RGB оправдана при создании атмосферной подсветки с элементами персонализации, где важен визуальный динамизм. Учитывайте необходимость скрытого монтажа контроллера при выборе RGB-варианта.

Расчет необходимого метража светодиодной ленты для салона

Точный расчёт метража светодиодной ленты предотвратит перерасход средств и проблемы с монтажом. Начните с детального осмотра салона, выделив все зоны для подсветки: контуры торпедо, ножное пространство передних и задних сидений, дверные карты, бардачок, центральный тоннель. Каждую зону замеряйте рулеткой по траектории будущего монтажа, учитывая изгибы и технологические выступы.

К сумме длин всех зон добавьте 10-15% запаса на погрешности измерений, подрезку в местах стыков и возможный брак. Например, при общей длине контуров 6 метров минимальный запас составит 0.6 метра. Всегда округляйте результат в большую сторону, особенно если лента продаётся кратной метражу (например, 1м, 3м, 5м в бухте).

Практический пример расчёта

Рассмотрим типичные зоны легкового автомобиля:

Торпедо по периметру: 1.8 м
Передние ноги (водитель + пассажир): 2 × 0.7 м = 1.4 м
Задние ноги: 2 × 0.8 м = 1.6 м
Дверные карты (4 двери): 4 × 0.6 м = 2.4 м

Зона	Длина (м)	Запас 15% (м)	Итого (м)
Торпедо	1.8	0.27	2.07
Передние ноги	1.4	0.21	1.61
Задние ноги	1.6	0.24	1.84
Двери	2.4	0.36	2.76
Общий метраж	8.28 м (округляем до 8.5 м)

Важно: для лент с питанием 12V максимальная длина непрерывного отрезка обычно не превышает 5 метров из-за падения напряжения. Если общая длина превышает 5 м, разделяйте контуры на независимые сегменты с параллельным подключением к блоку питания. Учитывайте тип ленты: RGB-ленты требуют 4-контактных соединений, что влияет на сложность разводки.

ТОП-5 проверенных брендов светодиодных лент для авто

При выборе светодиодной ленты для подсветки салона критично учитывать стабильность работы, защиту от перепадов напряжения и устойчивость к вибрациям. Низкокачественные изделия быстро выгорают, мерцают или выходят из строя, создавая риски для электропроводки автомобиля.

Следующие бренды заслужили доверие благодаря строгому контролю качества, соответствию автомобильным стандартам и оптимальному сочетанию яркости с энергоэффективностью. Их продукция обеспечивает равномерное свечение без "мертвых зон".

Philips – эталон надежности: влагозащищенные ленты с идеальной цветопередачей, защитой от КЗ и стабильной работой при -40°C до +80°C. Высокая светоотдача при минимальной нагрузке на бортовую сеть.
OSRAM – немецкая точность: специализированные серии для авто (например, LED FlexLight) с усиленной изоляцией проводов, устойчивостью к окислению контактов и плавной регулировкой яркости.
Cree – лидер в светодиодных технологиях: ленты на чипах XP-E с рекордным сроком службы (50 000+ часов), устойчивые к высоким токам заряда АКБ. Отличаются минимальным нагревом.
Hella – ориентированы на тюнинг: гибкие RGB-ленты с синхронизацией через Bluetooth, интегрированными контроллерами и классом защиты IP68. Совместимы с фирменными системами управления.
Diode Dynamics – инженерный подход: ленты с равномерным рассеиванием (технология SLA), экранированием от помех радиоприемника и адаптированными комплектами подключения без доработки штатной проводки.

Инструменты для монтажа: минимальный набор своими руками

Для самостоятельной установки подсветки салона не требуется профессиональное оборудование. Базовый набор инструментов, доступный большинству автовладельцев, позволит выполнить монтаж быстро и безопасно.

Качество работ напрямую зависит от правильного выбора приспособлений. Следующие инструменты являются обязательным минимумом для подключения светодиодных лент и управления ими.

Базовый комплект

Мультиметр – для проверки напряжения, поиска плюсового провока и диагностики цепи
Кусачки-бокорезы – точная обрезка проводов и светодиодных лент
Стриппер – снятие изоляции с кабеля без повреждения жил
Набор отверток (крестовые, плоские) – демонтаж панелей салона
Изолента/термоусадка – герметизация соединений

Инструмент	Критичность	Альтернатива
Паяльник 25-40Вт	Желательно	Обжимные коннекторы
Монтажный пистолет	Опционально	Двусторонний скотч 3М
Пластиковые монтажки	Рекомендуется	Плотный картон

Дополнительно: обжимные клещи для клемм, фен для термоусадки, защитные перчатки. При подключении к штатной проводке обязателен предохранитель-переходник (Add-a-circuit).

Подготовка салона: демонтаж пластиковых панелей без повреждений

Аккуратный демонтаж пластиковых элементов – ключевой этап для установки подсветки, требующий терпения и правильного подхода. Любая неосторожность может привести к трещинам, сколам или поломке креплений, что испортит внешний вид салона.

Перед началом работ изучите конструкцию конкретной панели: найдите точки крепления (клипсы, винты, защелки) и возможные скрытые соединения. Отсутствие этой информации увеличивает риск повреждения деталей и проводки.

Инструменты и методика безопасного снятия

Обязательно используйте специализированный неметаллический инструмент:

Пластиковые монтажные лопатки разной ширины (предотвращают царапины).
Триммеры (съемники) с загнутым концом для работы с защелками.
Торцевые ключи или отвертки для винтов (если они есть под заглушками).

Начинайте демонтаж с краев панели, последовательно отжимая крепления. Прикладывайте усилие строго перпендикулярно месту крепления защелки. Если элемент не поддается:

Проверьте наличие скрытых винтов или дополнительных фиксаторов.
Аккуратно подденьте панель в нескольких точках, освобождая клипсы поочередно.
Тяните деталь на себя плавно, без рывков и перекосов.

Тип крепления	Действие	Риск при ошибке
Пластиковые клипсы	Поддеть лопаткой центр фиксатора	Слом крепежа или гнезда
Пружинные защелки	Нажать на язычок триммером	Деформация панели
Винты/болты	Выкрутить торцевым ключом	Срыв резьбы

После снятия сложных элементов (торпедо, центральной консоли) маркируйте крепежи и фиксаторы. Это упростит сборку. Храните демонтированные панели в чистом месте, защищенном от солнца и деформации.

Безопасное снятие клеммы АКБ перед началом работ

Отключение аккумулятора – обязательный этап для предотвращения короткого замыкания при подключении проводки светодиодной ленты или контроллера. Работа под напряжением рискует повредить электронные компоненты автомобиля или вызвать возгорание.

Начинайте с выключения зажигания и всех потребителей энергии (фары, магнитола, климат-контроль). Убедитесь в наличии ключа или головки на 10 мм для ослабления крепления клемм.

Порядок снятия клемм АКБ

Определите расположение клемм: отрицательная (маркировка «–», черный провод) и положительная (маркировка «+», красный провод).
Ослабьте гайку крепления отрицательной клеммы ключом.
Снимите клемму с минусового вывода АКБ, отведите провод в сторону и зафиксируйте для исключения контакта с аккумулятором.
Повторите действия для положительной клеммы (если требуется полное отключение).

Используйте изолирующие колпачки или плотную ткань для изоляции снятых клемм. Никогда не отсоединяйте первым плюсовой провод – риск короткого замыкания при касании кузова ключом критически высок.

Обезжиривание поверхностей под ленту: выбор правильного средства

Качественное обезжиривание – обязательный этап перед наклейкой светодиодной ленты, напрямую влияющий на долговечность монтажа. Любые следы масла, грязи или влаги резко снижают адгезию клеевого слоя, что приводит к отклеиванию элементов подсветки во время эксплуатации.

Выбор средства зависит от типа поверхности и степени загрязнения. Универсальные изопропиловые спиртовые составы (70-99%) подходят для большинства материалов (пластик, металл, стекло), быстро испаряются и не оставляют следов. Для устойчивых к химии поверхностей (металлические элементы каркаса, термостойкие пластики) допустимо применение уайт-спирита или специализированных автомобильных обезжиривателей.

Ключевые критерии выбора и применения

Нельзя использовать:

Ацетон, растворитель 646/647 – агрессивные составы повреждают пластик и резину
Бензин – оставляет масляную пленку и пожароопасен
Водные растворы с мылом – долго сохнут, требуют дополнительной сушки

Технология обработки:

Механическая очистка зоны монтажа от пыли сухой салфеткой
Нанесение обезжиривателя на безворсовую салфетку (ветошь оставляет волокна)
Обработка поверхности с усилием, захватывая площадь шире ленты на 1-2 см
Сушка в течение 2-5 минут (до полного испарения состава)

Поверхность	Рекомендуемое средство	Особенности
Пластик салона	Изопропиловый спирт 90%+	Проверка на скрытом участке
Металлические элементы	Автоочиститель тормозов	Высокая эффективность против смазок
Текстильные вставки	Спецочистители для тканей	Без спиртов для предотвращения пятен

Прокладка проводов вдоль стойки лобового стекла

Основная задача – скрытно провести кабель от блока управления подсветкой (расположенного в районе торпедо или центральной консоли) к потолочной зоне, избегая повреждения изоляции и помех работе подушек безопасности. Используйте многожильный медный провод в термостойкой изоляции (например, SILICONE) сечением 0,5-0,75 мм², учитывая нагрузку светодиодных лент.

Предварительно снимите пластиковые накладки стойки (А-стойки): аккуратно подденьте их отверткой с защитой или пластиковым монтажным инструментом, начиная от верхнего крепления. Отсоедините пиропатрон подушки безопасности (если он закреплен на стойке), предварительно отключив минусовую клемму АКБ и выждав 15 минут.

Последовательность монтажа

Важные этапы:

Подготовка кабеля: Отмерьте длину с запасом 15-20 см. Наденьте термоусадочную трубку на провод.
Трассировка:
- Проведите провод за штатной жгутом электропроводки стойки.
- Избегайте контакта с острыми кромками кузова – используйте пластиковые хомуты или клейкие площадки для фиксации.
- Не прокладывайте кабель поверх подушки безопасности!
Фиксация: Закрепите провод через каждые 10-15 см нейлоновыми стяжками. Сильно не затягивайте, чтобы не пережать жилы.
Защита: Наденьте гофру или спиральную обмотку на участки, где возможен контакт с металлом.
Соединение: Выведите провод в потолочный плафон через технологическое отверстие (если есть) или аккуратно под уплотнителем двери.

Ошибка	Последствие	Решение
Прокладка поверх подушки безопасности	Помеха срабатыванию, травмы	Проводить кабель ЗА штатной проводкой
Перетяжка стяжек	Обрыв жил, нарушение изоляции	Фиксировать без избыточного усилия
Отсутствие защиты на кромках	Короткое замыкание	Использовать гофру/обмотку

После укладки установите накладки стойки на место, убедившись, что провод не попадает в зоны защелок. Подключите провод к ленте через разъем, проверьте работу подсветки и только затем зафиксируйте излишки кабеля. Убедитесь в отсутствии дребезжания при движении автомобиля.

Крепление ленты под торпедой: пошаговое руководство

Качественное крепление светодиодной ленты под торпедой требует аккуратности и правильной подготовки поверхности. Любые неровности или загрязнения снизят надежность фиксации и приведут к отслаиванию в процессе эксплуатации. Длина ленты должна точно соответствовать контуру панели с учетом изгибов.

Потребуются: светодиодная лента с IP-рейтингом не ниже IP65, профиль/клипсы для монтажа, обезжириватель (изопропиловый спирт), тряпка без ворса, 3М VHB двухсторонний скотч, проводка сечением 1,5-2 мм², пластиковые хомуты, контроллер/диммер. Обязательно отключите минусовую клемму АКБ перед началом работ.

Монтажный профиль с рассеивателем
Термоусадочные трубки
Мультиметр для проверки напряжения
Кусачки и кримпер

Последовательность установки

Разметка трассы: С помощью малярного скотча обозначьте линию крепления ленты под торпедой, оставляя 2-3 см до края для незаметности.
Подготовка поверхности: Тщательно обезжирьте зону монтажа изопропиловым спиртом. Протрите насухо чистой тряпкой без ворса.
Раскрой ленты: Отмерьте нужную длину, режьте только по маркированным линиям. Заклейте торцы герметиком при необходимости.
Монтаж скотча: Наклейте 3М VHB скотч на тыльную сторону ленты, удалив защитный слой непосредственно перед фиксацией.
Установка: Прижмите ленту к торпеде по разметке, последовательно удаляя подложку. Прогладьте сухой тканью для активации клея.
Прокладка проводов: Закрепите проводку пластиковыми хомутами, заводя кабель через технологические отверстия в бардачок или под педальный узел.
Подключение: Через предохранитель соедините «+» с ACC замка зажигания, «-» с кузовной массой. Обязательно используйте диммер для регулировки яркости.

Типичные ошибки	Последствия	Решение
Крепление на грязную поверхность	Отслаивание через 1-2 дня	Повторное обезжиривание
Прямое подключение к АКБ	Разряд батареи	Обязательное реле с ACC
Отсутствие рассеивателя	Точечные блики на лобовом стекле	Монтаж в матовый профиль

После подключения проверьте равномерность свечения и отсутствие мерцания. При тестировании избегайте перегибов проводов возле клемм. Фиксируйте излишки кабеля стяжками без натяжения.

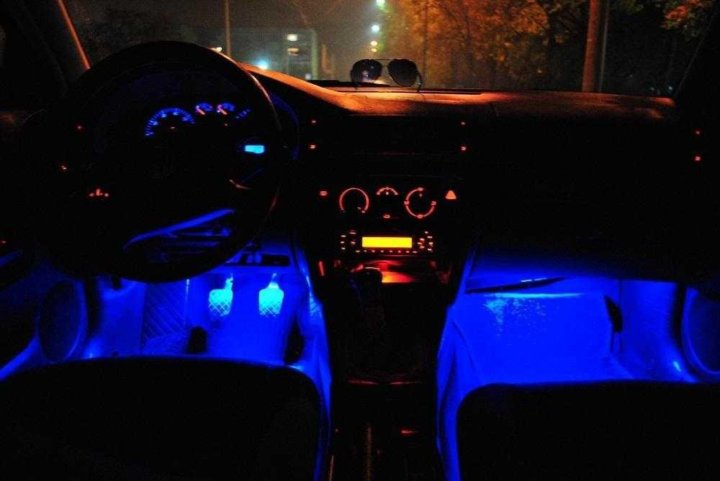

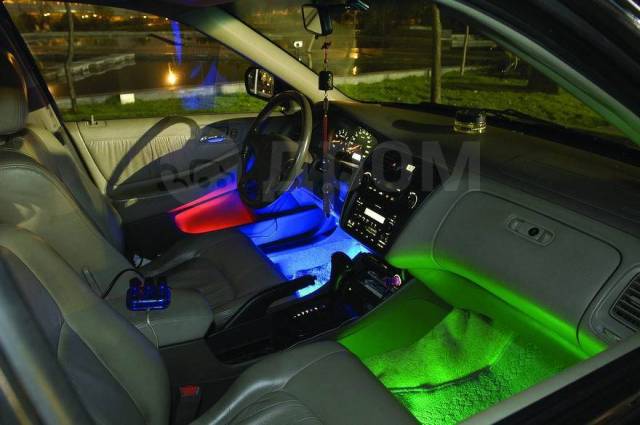

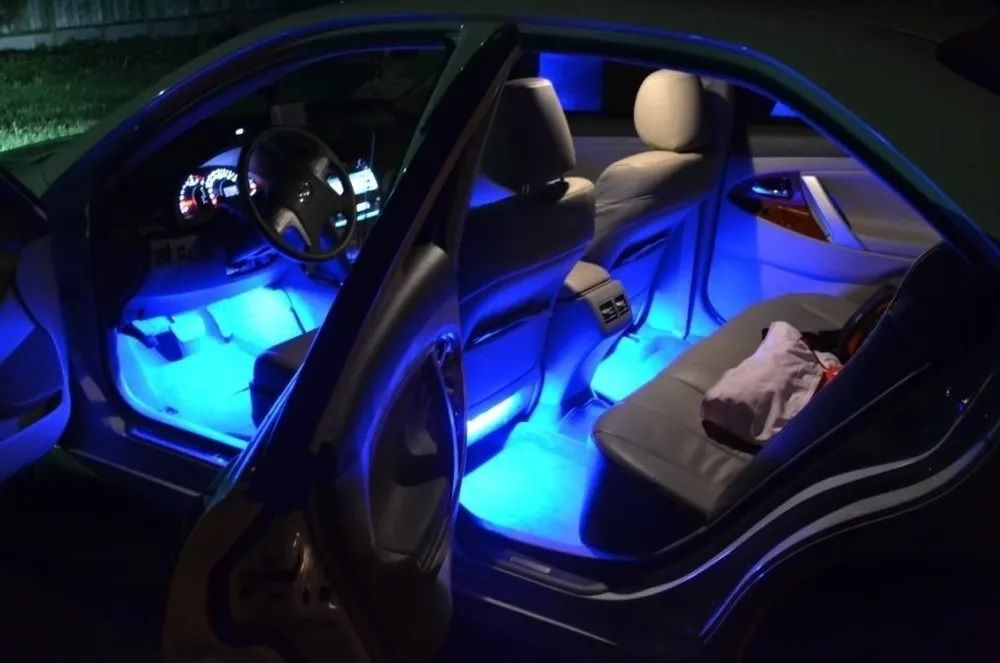

Установка подсветки в ногах водителя и пассажира

Определите точки крепления светодиодных лент под рулевой колонкой и в районе бардачка, избегая мест контакта с подвижными элементами. Обезжирьте поверхности спиртовым раствором и снимите защитный слой с 3М-скотча на обратной стороне LED-лент, плотно прижав их к пластику кузова. Для дополнительной фиксации используйте пластиковые хомуты или кронштейны в зонах с повышенной вибрацией.

Проложите провода параллельно штатной проводке, используя гофру или термоусадку вблизи потенциально горячих узлов. Основной питающий кабель подключите через предохранитель (2-5А) к ACC-проводу магнитолы или замка зажигания для автоматического включения с запуском двигателя. Обязательно заизолируйте скрутки термоусадкой и зафиксируйте кабельные трассы нейлоновыми стяжками.

Ключевые этапы подключения

Тестовый запуск до финальной укладки проводов
Раздельное подключение зон водителя/пассажира через разветвитель
Установка диммера/контроллера в удобном месте (например, возле руля)

Тип ленты	Мощность	Особенности монтажа
IP67 SMD 5054	14.4 Вт/м	Требует вентиляции, не гнуть под 90°
IP20 COB 12V	9.6 Вт/м	Допускает минимальный радиус изгиба

При установке RGB-ленты выведите управляющий провод для контроллера в зону центрального тоннеля. Для равномерного свечения избегайте перегибов световой линии более 45° и используйте угловые коннекторы. Проверьте отсутствие бликов на педалях и зеркалах перед окончательной фиксацией элементов.

Монтаж ленты на дверные карты: хитрости фиксации

Обезжирьте поверхность спиртовым раствором или специальным очистителем перед наклейкой. Шероховатые или текстурированные участки обработайте мелкой наждачной бумагой для улучшения адгезии, затем снова обезжирьте. Прогрейте базовый клеевой слой ленты феном (низкая температура) за 10-15 секунд до снятия защитной полосы.

Используйте алюминиевый скотч в качестве подложки на сложных поверхностях: он обеспечит ровную основу и дополнительный теплоотвод. Для криволинейных участков заранее сформируйте изгиб ленты, фиксируя ее положение малярным скотчем до активации основного клея. На участках с высоким риском отклеивания (зоны частого касания, изгибы) нанесите капли прозрачного силиконового герметика через каждые 10-15 см.

Надежные методы крепления

Пластиковые клипсы-держатели: Закрепите их саморезами к карте в скрытых зонах (возле крепежных отверстий, под уплотнителем). Позволяют быстро демонтировать ленту для замены.
Термостойкий двусторонний скотч 3M VHB: Выдерживает вибрацию и перепады температур. Наносите отрезками 3-4 см с промежутком 5 см вместо сплошной линии.
Магнитные каналы: Наклейте стальную ленту на дверную карту, затем фиксируйте LED-ленту в профиле с магнитным основанием. Идеально для скрытого монтажа и повторного позиционирования.

Способ фиксации	Сложность	Надежность	Ремонтопригодность
Базовый клей ленты	Низкая	Средняя	Плохая
Скотч 3M VHB	Средняя	Высокая	Средняя
Пластиковые клипсы	Высокая	Очень высокая	Отличная

При прокладке проводов используйте штатные технологические отверстия в металле двери. Защищайте кабель пластиковой гофрой в зонах контакта с острыми кромками. Фиксируйте провода нейлоновыми стяжками к заводским жгутам – не допускайте провисания или натяжения.

После монтажа прогрейте ленту включенной на 15-20 минут перед окончательной сборкой карты. Это активизирует клеевые составы. Проверьте отсутствие бликов в окно и равномерность свечения. При сборке обшивки убедитесь, что лента не пережимается пластиковыми фиксаторами.

Организация подсветки бардачка и пергаментного ящика

Подсветка бардачка обеспечивает удобный поиск мелких предметов в темное время суток и визуально дополняет интерьер салона. Основная сложность заключается в аккуратном монтаже элементов освещения без нарушения функциональности ящика и штатной электропроводки автомобиля.

Перед началом работ необходимо определить источник питания: подключение к плафону салона, магнитоле или отдельному блоку управления обеспечит синхронную работу с основным освещением. Критически важно использовать низковольтные LED-ленты с защитой IP67/IP68, устойчивые к вибрациям и перепадам температур.

Технология монтажа

Этапы установки:

Демонтаж перчаточного ящика по инструкции производителя авто
Прокладка проводки через технологические отверстия с защитой гофротрубой
Фиксация светодиодной ленты на внутренних стенках корпуса термостойким 3М-скотчем
Подключение к выбранному источнику через предохранитель (макс. 5А)
Тестирование работы при открытии/закрытии ящика

Важные нюансы:

Угол размещения ленты должен исключать прямое попадание света в глаза водителя
Рекомендуемая цветовая температура – 3000-4000К (нейтральный белый)
Обязательная изоляция контактов термоусадкой

Материалы	Характеристики
SMD 3528 LED-лента	60 диодов/м, 4.8Вт/м, влагозащищенная
Медный провод	Сечение 0.75 мм², термостойкая изоляция
Крепежные элементы	Пластиковые хомуты, двухсторонний скотч VHB

Создание "звездного неба" на потолке авто своими руками

Основой эффекта служат оптоволоконные нити, интегрированные в потолочную обшивку. Источником света выступает светодиодный проектор, генерирующий и распределяющий излучение по волокнам. Кончики нитей, выведенные на лицевую сторону обшивки, формируют точечные мерцающие "звезды".

Ключевой этап – проектирование схемы расположения "созвездий" и подбор материалов. Потребуется потолочный подиум (основа), оптоволокно (диаметром 0.5-2 мм), LED-проектор, светоизолирующая ткань (например, алькантара), клей и инструменты для обивки.

Пошаговая реализация

Подготовка основания:

Снимите потолочный подиум, очистите от загрязнений.
Продумайте эскиз звездного поля, отметьте точки вывода волокон карандашом.
Просверлите отверстия по разметке (диаметр равен толщине оптоволокна).

Монтаж волокон:

Отрежьте нити с запасом 20-30 см (длина зависит от расстояния до проектора).
Проденьте волокна через отверстия с изнаночной стороны подиума, оставив кончики 2-3 мм с лицевой части.
Фиксируйте нити на изнанке каплями термоклея, избегая перегибов.

Установка проектора и финальная сборка:

Закрепите проектор в удобном месте (например, за центральной стойкой), подключите к бортовой сети через предохранитель.
Соберите свободные концы волокон в жгут, подключите к выходу проектора.
Наклейте поверх основы светоизолирующую ткань, аккуратно прорезая отверстия для "звезд" тонким лезвием.
Установите подиум на место, замаскируйте проводку проектора.

Эффект мерцания	Достигается проекторами с функцией случайного прерывания света или использованием нитей разной длины
Цветовые решения	Монохром (белый/голубой) или RGB-проекторы с управлением от пульта/смартфона
Сложность узоров	Добавление "созвездий" путем группировки точек или использования волокон большего диаметра

Важно: Тщательно изолируйте жгут волокон от источников тепла (печка, проводка). Для усиления эффекта кончики нитей на лицевой стороне можно аккуратно оплавить зажигалкой, создавая микро-линзы.

Интеграция подсветки в сиденья: сложности и решения

Основная сложность интеграции светодиодной подсветки в сиденья заключается в необходимости сохранения функциональности и безопасности элементов. Сиденья подвергаются постоянным динамическим нагрузкам (сдвиги, вибрации, регулировки), а обивка контактирует с телом пассажира, что предъявляет жесткие требования к термостойкости и механической защите проводки. Любая ошибка может привести к защемлению проводов, короткому замыканию или дискомфорту при эксплуатации.

Ключевой задачей является обеспечение надежной изоляции электронных компонентов от подвижных механизмов кресел (направляющих, электроприводов, пневмоподушек) и каркаса. Не менее критично продумать трассировку кабелей таким образом, чтобы они не мешали регулировке положения сиденья и не перетирались об острые металлические кромки. Особое внимание уделяется точкам ввода/вывода проводов через обивку – эти зоны наиболее уязвимы для повреждений.

Технические решения и монтажные подходы

Выбор типа подсветки: Используются исключительно гибкие LED-ленты SMD 3528 или 5050 с силиконовым покрытием IP68. Они устойчивы к вибрациям, имеют минимальную толщину (1-3 мм) и низкое тепловыделение. Предпочтение – лентам на клейкой основе с дополнительной фиксацией термостойким герметиком.

Безопасная прокладка проводки:

Трассировка внутри чехлов: Провода укладываются в термоусадочные гофротрубки вдоль жестких швов обивки или каркаса, фиксируются пластиковыми хомутами.
Проход через обивку: В местах перехода между спинкой и подушкой сиденья применяются армированные резиновые втулки (например, от штатной электропроводки кресел) для защиты от перетирания.
Подключение: Обязательное использование быстросъемных коннекторов у основания сиденья для удобного демонтажа при сервисе. Питание – только через предохранитель.

Защита от механических повреждений:

Усиление зон возле регуляторов и рычагов дополнительными слоями плотного текстиля или кожзаменителя.
Монтаж LED-лент в специальные алюминиевые профили с рассеивателем, встраиваемые в швы обивки или технологические пазы каркаса.
Использование тканевых кабель-каналов или самоклеящихся текстильных держателей вместо жестких креплений.

Проблема	Решение	Материалы/Инструменты
Перетирание проводов о каркас	Прокладка в гофротрубке + фиксация вне зон движения	Термостойкая гофра, кабельные стяжки
Нарушение герметичности обивки	Установка проходных втулок с уплотнителем	Резиновые втулки, силиконовый герметик
Смещение ленты при деформации чехла	Дублирование клеевого слоя термоклеем	Термопистолет, стойкий к температуре клей

Контроль нагрева: Запрещена установка мощных лент (>14.4Вт/м) в закрытых полостях сиденья. Для вентиляции между лентой и обивкой оставляется зазор 2-3 мм. Обязательна проверка температуры поверхности после 30 минут работы – допустимый максимум +45°C.

Тестирование: Перед окончательной сборкой сиденья проводится цикл тестов: 50+ повторений регулировок (подъем, наклон, движение вперед/назад) с включенной подсветкой для выявления пережатых проводов или точек перегрева. Только после этого выполняется финальная фиксация обивки.

Способы подключения к источнику +12В: прикуриватель vs штатная проводка

Подключение через гнездо прикуривателя – наиболее простой вариант, не требующий вмешательства в заводскую электрику. Для монтажа достаточно приобрести готовый комплект LED-ленты с соответствующим штекером. Основным ограничением является максимальная нагрузка: стандартные гнезда рассчитаны на 10-15А, что при напряжении 12В соответствует мощности 120-180Вт.

Прямое подключение к штатной проводке обеспечивает более стабильное питание и позволяет скрыть провода. Для этого необходимо найти под рулевой колонкой или в блоке предохранителей цепи с постоянным +12В при включенном зажигании либо освещении. Обязательно используется предохранитель на линию питания и изоляция всех соединений термоусадкой.

Сравнительные характеристики

Критерий	Прикуриватель	Штатная проводка
Сложность установки	★ Легко (5 мин)	★★★ Требует навыков
Максимальная мощность	До 150Вт	Зависит от сечения провода
Внешний вид	Видимые провода	Скрытый монтаж
Безопасность	Риск перегрузки гнезда	Защита предохранителем
Функциональность	Работает постоянно	Автоматизация со зажиганием

Для подключения к штатной сети потребуются: мультиметр для поиска +12В, автомобильные предохранители (на 5-10А больше потребления ленты), обжимные клеммы и изолента. Кабель сечением 1.5 мм² подводится от блока предохранителей через штатные заглушки в дверных проемах. Крайне не рекомендуется использовать «скрутки» – только пайку или обжим.

Поиск плюсового провода на блоке предохранителей

Определите требуемый тип питания для подсветки: постоянный (+12V) или управляемый замком зажигания (ACC). Для статичной подсветки подойдёт постоянный плюс, для автоматического включения с зажиганием – ACC. Убедитесь, что блок предохранителей автомобиля доступен (обычно расположен в салоне возле ног водителя или под капотом).

Используйте мультиметр в режиме вольтметра (диапазон 20V). Подключите чёрный щуп к "массе" (болт кузова или минус АКБ), красным последовательно проверяйте контакты предохранителей или открытые клеммы на блоке. Для ACC-провода поворачивайте ключ зажигания в положение "зажигание включено" при проверке.

Ключевые методы поиска

Тестер предохранителей: Специальный съёмник со светодиодным индикатором. Вставьте в гнёзда предохранителей – свечение укажет на наличие напряжения.
Мультиметр:
- Постоянный (+) – значение ≈12V без включённого зажигания.
- ACC – ≈12V ТОЛЬКО при повёрнутом ключе.
Документация: Схема блока предохранителей из мануала авто или крышки блока (обозначения типа "BATT", "ACC", "IG1").

Метод	Точность	Особенности
Тестер	Средняя	Быстрый, не требует питания прибора
Мультиметр	Высокая	Показывает точное напряжение, требует навыков
Схема	Зависит от источника	Безопасен, но данные могут устареть

Важно: Избегайте контакта щупов с соседними контактами! Подключайте нагрузку (светодиоды) ТОЛЬКО через предохранитель, вставленный в штатное гнездо. Для коммутации используйте пайку или обжимные клеммы – "скрутки" ненадёжны.

Подключение к габаритным огням для автоматического включения подсветки

Использование цепи габаритных огней позволяет синхронизировать работу салонной подсветки с основным освещением автомобиля. При таком подключении светодиодные ленты или неоновые трубки будут автоматически активироваться при включении габаритов и гаснуть при их деактивации, исключая необходимость ручного управления.

Перед началом работ обязательно отключите минусовую клемму аккумулятора. Убедитесь, что используемые провода соответствуют нагрузке, а все соединения защищены термоусадкой или изолентой. Рекомендуется врезать отдельный предохранитель в цепь питания подсветки.

Пошаговое руководство

Определите плюсовой провод габаритных огней в штатной проводке (обычно синего, сине-красного или серого цвета) с помощью мультиметра.
Зачистите изоляцию на найденном проводе, не допуская повреждения жилы.
Присоедините плюсовой кабель подсветки к проводу габаритов через клеммник-«папа» или методом пайки.
Проложите проводку подсветки через технологические отверстия в кузове, избегая острых кромок.
Подключите массу (минус) подсветки к неокрашенной металлической части кузова болтовым соединением.
Протестируйте работу цепи: подсветка должна включаться/выключаться синхронно с габаритами.

Инструменты	Материалы
Мультиметр	Автомобильные провода (сечение 1,5 мм²)
Кримпер	Термоусадка/изолента
Клеммы	Предохранитель (5-10А)
Нож	Пластиковые хомуты

Для исключения конфликтов с CAN-шиной не подключайтесь напрямую к блоку предохранителей. Используйте разъемы фар или участки проводки после штатных реле. При монтаже RGB-лент контроллер подключается к габаритам, а управление цветом остается независимым.

Сращивание проводов: опрессовка или пайка?

При модернизации подсветки салона надежное соединение проводников критически важно для безопасности и долговечности. Ошибки приводят к коротким замыканиям, перегреву и выходу оборудования из строя.

Два основных метода сращивания – опрессовка гильзами и пайка – имеют принципиальные отличия в технологии и сфере применения. Выбор зависит от условий эксплуатации и требуемой механической устойчивости соединения.

Сравнение методов

Опрессовка гильзами:

Выполняется специальными клещами, обжимающими металлическую гильзу с проводами
Не требует нагрева, сохраняет гибкость кабеля
Устойчива к вибрациям (идеально для автомобиля)
Допускает соединение разнородных металлов (медь/алюминий)

Пайка оловянным припоем:

Создает монолитное соединение за счет диффузии металлов
Требует паяльника, флюса и навыков работы
Чувствительна к механическим нагрузкам (хрупкость в точке спая)
Обязательна термоусадка для изоляции

Критерий	Опрессовка	Пайка
Срок службы	15+ лет	10+ лет
Устойчивость к вибрациям	★★★★★	★★☆☆☆
Сложность для новичка	★☆☆☆☆	★★★☆☆
Требуемый инструмент	Кримпер, гильзы	Паяльник, припой, флюс

Для автомобильной проводки предпочтительна опрессовка благодаря виброустойчивости и сохранению пластичности. Пайку применяйте только в статичных узлах с последующей амортизацией соединения.

При любом методе обязательна тройная изоляция: термоусадка с клеевым слоем, поверх – пластиковая гофра, финально – изолента ПВХ. Избегайте скруток – они ненадежны в условиях тряски.

Установка кнопки включения подсветки на удобное место

Определите оптимальное расположение кнопки, учитывая эргономику и доступность из водительского кресла. Популярные варианты – на центральной консоли, торпедо или подрулевом переключателе. Убедитесь, что выбранная зона не мешает управлению и позволяет активировать свет вслепую.

Подготовьте проводку: проложите двухжильный кабель от блока питания подсветки к месту монтажа кнопки с запасом длины 15-20 см. Используйте термоусадку или изоленту для защиты соединений. Обязательно включите в цепь предохранитель номиналом, соответствующему потребляемой мощности светодиодов.

Пошаговый монтаж

Снимите облицовку в зоне установки, используя пластиковый монтажный инструмент
Просверлите отверстие диаметром под колбу выключателя (обычно 16-20 мм)
Зафиксируйте кнопку в посадочном месте штатным крепежным кольцом
Подключите провода к клеммам:
- Красный – на "+" от блока питания через предохранитель
- Чёрный – на управляющий провод светодиодной ленты
Проверьте работу цепи до сборки панели

Важно: Для кнопки с подсветкой потребуется дополнительный провод от габаритных огней. Используйте тестер для точного определения плюсового кабеля в автомобильной проводке.

Тип кнопки	Особенности подключения	Рекомендуемый кабель
Без подсветки	2 контакта (+IN, OUT)	2×0.75 мм²
С подсветкой	3 контакта (+IN, OUT, +ILL)	3×0.75 мм²

После тестирования аккуратно уложите провода, избегая контакта с движущимися элементами рулевой колонки. Закрепите кабельные жгуты пластиковыми хомутами. Соберите облицовку, убедившись в отсутствии зазоров и скрипов.

Монтаж RGB-контроллера: выбор места и крепление

Выбор оптимального места для контроллера – ключевой этап монтажа. Учитывайте несколько факторов: легкий доступ к разъемам для подключения ленты и питания, возможность прокладки проводов без их натяжения или перегиба, защищенность от механических повреждений, случайного задевания ногами или воздействия влаги (например, от обуви или напитков), а также удобство управления пультом ДУ (сигнал ИК-пульта должен беспрепятственно достигать приемника контроллера). Часто подходящими местами оказываются пространство под передними сиденьями (при наличии свободного места и защиты от грязи), ниша в центральной консоли, бардачок (обеспечив вентиляцию) или пространство за обшивкой двери.

После выбора точки крепления подготовьте поверхность – она должна быть чистой, сухой и обезжиренной для надежного сцепления. Сам контроллер обычно имеет компактные размеры и монтажные отверстия или площадку для клейкого слоя. Оцените материал поверхности (пластик, металл, ковролин) в выбранном месте и подберите соответствующий способ фиксации.

Способы крепления контроллера

Существует несколько надежных методов закрепить контроллер:

Двусторонний скотч на вспененной основе (3М VHB или аналоги): Самый популярный и простой вариант для гладких пластиковых поверхностей. Обеспечивает хорошее сцепление и демпфирует вибрации.
Капроновые стяжки (хомуты): Идеальны, если рядом есть надежные элементы конструкции (трубки жгута проводов, кронштейны сидений, металлические шпильки). Проденьте стяжки через монтажные отверстия контроллера и затяните вокруг элемента. Избегайте перетягивания, чтобы не повредить плату.
Небольшие саморезы: Применимы только в том случае, если вы крепите контроллер к скрытой и не несущей структурной значимости части кузова или прочному пластиковому элементу и абсолютно уверены в отсутствии проводов или важных компонентов за точкой крепления. Используйте короткие саморезы с пресс-шайбой.
Термостойкий клей (типа "жидкие гвозди" или термоклей): Подходит для сложных поверхностей, но требует аккуратности. Нанесите несколько небольших капель клея на корпус контроллера, прижмите к поверхности и зафиксируйте до полного схватывания. Убедитесь в совместимости клея с материалом поверхности.

Критически важный этап: Прежде чем окончательно фиксировать контроллер и собирать обшивки, обязательно выполните предварительное подключение всей системы (контроллер -> блок питания -> лента) и проверьте ее работоспособность во всех режимах, включая управление с пульта. Это избавит от необходимости разбирать все обратно при обнаружении неисправности после финального монтажа.

Способ крепления	Лучшие поверхности	Плюсы	Минусы
Двусторонний скотч (VHB)	Гладкий пластик, металл	Простота, демпфирование вибраций, обратимость	Требует идеально чистой поверхности, может отклеиться на жаре/холоде
Капроновые стяжки	Рядом с жгутами проводов, трубками, кронштейнами	Очень надежно, не требует клея/сверления	Требует наличия подходящего элемента для крепления
Саморезы	Прочный скрытый пластик, металл	Максимальная надежность	Необратимость, риск повреждения скрытых элементов
Термостойкий клей	Сложные текстуры, пористый пластик	Универсальность крепления	Сложность демонтажа, риск повреждения поверхности

Настройка пульта ДУ для RGB-подсветки

Пульт дистанционного управления – ключевой элемент управления RGB-подсветкой, позволяющий быстро менять цвет, яркость и режимы работы без физического доступа к контроллеру. Большинство комплектов со светодиодными лентами включают ИК-пульт с базовым набором функций, требующий предварительной синхронизации с приёмником. Корректная настройка гарантирует стабильную работу всех опций.

Перед началом убедитесь в исправности батареек пульта (обычно CR2025), отсутствии препятствий между ИК-датчиком контроллера и пультом, а также в соответствии частот приёмника и передатчика (указаны в технической документации). При работе в салоне автомобиля учитывайте возможные помехи от электроники.

Пошаговая инструкция по настройке

Синхронизация пульта с контроллером:
- Включите питание RGB-контроллера
- Нажмите и удерживайте кнопку "SET" на пульте 3-5 секунд до мигания светодиода
- Дождитесь однократного сигнала контроллера (обычно – смена цвета ленты)

Назначение функций кнопкам:

Кнопка	Назначение
ON/OFF	Включение/выключение подсветки
MODE	Переключение статических/динамических режимов
RGB	Прямой выбор цвета (красный/зелёный/синий)
▲/▼	Увеличение/уменьшение яркости
FLASH	Активация стробоскопа

Калибровка чувствительности: При задержке отклика уменьшите расстояние до датчика или замените батарейки. Для пультов с опцией "SPEED" регулируйте скорость смены режимов.

Решение частых проблем: Если пульт не реагирует – выполните сброс, зажав кнопки "ON" и "MODE" на 10 секунд. При конфликтах с другими ИК-устройствами в авто (мультимедиа) изолируйте приёмник контроллера фольгой или переместите его в зону прямой видимости.

Установка диммера для регулировки яркости подсветки

Подключение диммера требует предварительного обесточивания цепи подсветки. Снимите декоративную панель штатного выключателя или блок управления светом, аккуратно отсоединив клеммные колодки. Убедитесь в отсутствии напряжения на проводах с помощью мультиметра перед началом работ.

Определите фазный провод (L) и провод нагрузки (Out) на штатной проводке. Подключите провода к диммеру согласно схеме производителя: фаза – на входную клемму (IN), провод к светодиодам – на выходную (OUT). Нулевой провод (N) при установке диммера не используется – его оставляют в изолированном разъеме.

Порядок монтажа

Зачистите изоляцию проводов на 5-7 мм
Вставьте фазный провод в клемму "L IN" диммера
Соедините выходной провод с клеммой "LED OUT"
Закрепите корпус устройства в посадочном месте
Установите декоративную рамку

Параметр	Требование
Мощность диммера	Должна на 20% превышать суммарную мощность светодиодов
Тип нагрузки	Только для светодиодных лент (LED compatible)
Сечение проводов	Не менее 0,75 мм²

Важно: Недопустимо подключение диммера к обычным лампам накаливания или галогенным источникам без маркировки AC dimming. При неправильном подборе оборудования возможен перегрев и выход светодиодов из строя.

После монтажа включите питание и проверьте работу системы на всех режимах яркости. Корректная регулировка должна происходить без мерцания и посторонних шумов. При появлении пульсаций добавьте сглаживающий конденсатор параллельно светодиодной ленте согласно расчетной емкости.

Защита проводов в гофре: предотвращение перетирания

Правильная защита кабелей питания светодиодной ленты или неоновых трубок в салоне автомобиля критически важна для долговечности и безопасности системы подсветки. Основная угроза – перетирание изоляции проводов о металлические кромки кузова, острые края технологических отверстий или другие элементы конструкции при вибрации и движении автомобиля.

Наиболее надежным и распространенным решением для предотвращения повреждений является использование специальной пластиковой гофры (гофрированной трубки). Она создает механический барьер между проводом и потенциально опасными поверхностями, а также защищает от влаги, пыли и случайных ударов.

Ключевые аспекты применения гофры

Выбор гофротрубки:

Материал: Предпочтение отдается ПВХ (поливинилхлорид) или ПП (полипропилен). Они гибкие, устойчивы к маслам, бензину, температурным перепадам (-40°C до +100°C) и не поддерживают горение.
Диаметр: Должен быть подобран так, чтобы пучок проводов свободно входил внутрь, занимая примерно 60-70% внутреннего сечения. Слишком тесная гофра затруднит протяжку и может вызвать перегрев.

Сечение провода (мм²)	Рекомендуемый диаметр гофры (мм)
до 2.5 мм² (1-2 провода)	8-10 мм
2.5 - 6 мм² (несколько проводов)	10-13 мм
6 - 10 мм² (силовой кабель)	13-16 мм

Правильная прокладка и крепление:

Протяжка проводов: Используйте монтажную проволоку (зонд) для аккуратной протяжки кабелей через гофру до её установки в автомобиле. Избегайте резких рывков.
Маршрутизация: Прокладывайте гофру с проводами вдоль штатных жгутов автомобиля или в специально предусмотренных каналах. Избегайте участков с острыми кромками или движущимися деталями (рычаги подвески, педали).
Крепление: Надежно фиксируйте гофру через каждые 30-50 см пластиковыми хомутами (стяжками) к кузову или штатным жгутам. Используйте существующие отверстия или кронштейны. В местах прохода через металл обязательно применяйте пластиковые или резиновые втулки (гильзы).
Радиус изгиба: Не допускайте перегибов гофры под острым углом. Минимальный радиус изгиба обычно равен 3-4 диаметрам самой гофры.

Герметизация и защита концов:

Торцы гофры: После протяжки проводов и установки, открытые концы гофры, особенно в моторном отсеке или внизу салона, необходимо герметизировать. Используйте для этого специальную термоусадку с клеевым слоем или влагостойкую изоленту (ХБ, ПВХ), плотно обматывая конец гофры вместе с выходящими проводами.
Вводы/выводы: В местах, где гофра входит в салон из-под капота или багажника, используйте штатные резиновые заглушки или сальники, либо аккуратно герметизируйте отверстие силиконовым герметиком (автомобильным, нейтральным).

Полезные советы:

Перед протяжкой слегка смажьте провода силиконовой смазкой – это облегчит процесс.
Используйте гофру разных цветов (например, красная для "+12V", черная для "массы") для удобства идентификации цепей.
Всегда оставляйте небольшой запас длины провода и гофры в точках подключения для компенсации вибраций.
Регулярно (хотя бы раз в год) визуально проверяйте состояние проложенных гофрированных трасс на предмет повреждений или ослабления хомутов.

Изоляция соединений термоусадкой

Термоусадочная трубка обеспечивает надёжную герметизацию контактов при монтаже подсветки салона, превосходя изоленту по долговечности и защите от внешних воздействий. Она плотно обжимает место соединения проводов, исключая окисление и короткое замыкание даже в условиях вибрации или повышенной влажности.

Для применения наденьте отрезок трубки на один из проводов перед их скруткой или пайкой, затем сдвиньте на оголённый участок и прогрейте строительным феном либо зажигалкой (без перегрева). Материал равномерно сожмётся, повторяя контуры соединения и образуя монолитную изоляцию.

Ключевые преимущества перед изолентой

Устойчивость к температуре: не плавится от нагрева светодиодных лент
Влагоизоляция: полностью исключает коррозию контактов
Эстетика: аккуратный вид без клейких подтёков
Долговечность: срок службы 10-20 лет без деградации

Параметр	Термоусадка	Изолента
Защита от влаги	Полная герметизация	Частичная (стыки пропускают воду)
Устойчивость к вибрации	Абсолютная (не расклеивается)	Снижается со временем
Температурный диапазон	-55°C до +125°C	-30°C до +80°C

Выбирайте термоусадку с 2:1 или 3:1 усадкой, используя цветные трубки для маркировки проводов. Для ответственных соединений применяйте варианты с клеевым слоем, создающие дополнительную гидробарьерную защиту.

Маскировка лент рассеивающими профилями

Рассеивающие профили скрывают светодиодные ленты от прямого взгляда, создавая эффект равномерного свечения без видимых точек диодов. Они выполняют защитную функцию, предохраняя ленту от механических повреждений, пыли и влаги, а также улучшают эстетику за счёт аккуратных линий света. Правильно подобранный профиль полностью маскирует источник освещения, оставляя только мягкое свечение.

Ключевые критерии выбора профиля включают: форму сечения (угловые, П-образные, круглые), материал (алюминий для теплоотвода или пластик), тип рассеивателя (матовый, призматический) и способ монтажа. Для салона автомобиля предпочтительны низкопрофильные варианты высотой 3-8 мм, которые легко интегрируются в штатные панели, стыки обивки или декоративные элементы.

Технология установки

Подготовка основания: Обезжирьте поверхность спиртом, при необходимости нанесите разметку.
Фиксация профиля: Закрепите корпус на двухсторонний 3М-скотч, клей или саморезы (для стационарных зон).
Монтаж ленты: Вложите светодиодную ленту в паз профиля, соблюдая полярность подключения.
Установка рассеивателя: Защёлкните крышку-рассеиватель в пазы профиля до характерного щелчка.

Тип профиля	Оптимальное применение	Степень маскировки
Угловой алюминиевый	Стыки потолка/дверей, торпедо	★★★★★
Гибкий силиконовый	Изогнутые поверхности (руль, арки)	★★★★☆
Врезной пластиковый	Панели приборов, декоративные ниши	★★★★★

Для сложных форм используйте термофен: аккуратно прогревайте пластиковые профили перед изгибом. После монтажа проверьте равномерность свечения – перепады яркости указывают на плохой контакт ленты с профилем. Избегайте перегрева: при мощности ленты свыше 10 Вт/м обязательны алюминиевые профили с теплопроводящей пастой.

Устранение бликов на лобовом стекле

Блики от внутренней подсветки на лобовом стекле создают опасные помехи при движении в темное время суток, особенно от светодиодных лент на торпедо или приборной панели. Эта проблема усугубляется при установке дополнительных источников света в дверных картах, под сиденьями или на центральном тоннеле, где неправильное позиционирование приводит к появлению световых пятен в поле зрения водителя.

Эффективное устранение бликов требует комплексного подхода, включающего выбор правильных цветов, точное размещение элементов подсветки и применение экранирующих материалов. Красный и оранжевый спектр меньше рассеивается на стекле, в то время как белый и синий свет создают наиболее контрастные и опасные отражения, требующие особого контроля направленности излучения.

Практические методы решения

Применяйте следующие стратегии для минимизации отражений:

Экран из черного матового пластика – устанавливайте между источниками света и стеклом, поглощая прямой поток.
Угол монтажа светодиодов – направляйте ленты строго вниз или к полу, используя кронштейны с регулировкой наклона.
Рассеивающие профили – применяйте алюминиевые каналы с матовыми крышками, снижающие точечную яркость.

Обязательно тестируйте расположение элементов ночью: включите подсветку при парковке, сядьте в водительское кресло и отметьте критические точки отражений малярным скотчем. Для скрытого монтажа используйте технологию кросс-канальной прокладки – пропускайте ленты через вентиляционные решетки или под обшивкой стойки, избегая открытых участков возле стекла.

Материал для экранирования	Эффективность	Сложность установки
Войлок автомобильный	Высокая	Средняя
Термоусадка черная	Умеренная	Низкая
Алюминиевый скотч	Низкая	Простая

При подключении питания используйте диммеры – снижение яркости на 30-40% часто полностью устраняет блики при сохранении функциональности подсветки. Проверьте отсутствие засветки от экранов мультимедийной системы: настройте автоматическое затемнение дисплеев при движении либо наклейте на них матовые антибликовые пленки.

Проверка цепи тестером перед финальной сборкой

После монтажа всех элементов подсветки салона, но до установки обшивок и декоративных панелей, критически важна проверка цепи мультиметром. Эта процедура выявляет скрытые дефекты монтажа, предотвращает короткие замыкания и гарантирует корректную работу системы. Пропуск этого этапа грозит необходимостью разбирать собранный салон для устранения неисправностей.

Игнорирование тестирования может привести к перегоранию предохранителей, повреждению контроллеров светодиодных лент или источников питания. В худшем случае возникнет риск перегрева проводки и возгорания из-за плохих контактов или нарушения изоляции. Тестер позволяет локализовать проблему на незавершённом этапе, когда доступ к соединениям остаётся открытым.

Последовательность действий

Подготовка мультиметра: Переключите прибор в режим прозвонки (значок диода или звука) или измерения сопротивления (Ω).
Проверка целостности цепи:
- Отключите питание! Снимите клеммы с аккумулятора.
- Приложите щупы тестера к «+» и «–» проводам, идущим к блоку питания светодиодов.
- Отсутствие звукового сигнала (в режиме прозвонки) или бесконечное сопротивление (в режиме Ω) указывает на обрыв.
Тест на короткое замыкание:
- Переключите мультиметр в режим измерения сопротивления (Ω).
- Приложите один щуп к оголённому «+» проводу, второй – к кузову авто (массе).
- Показания, близкие к нулю (0–5 Ом), сигнализируют о КЗ на массу.

Проблема	Действия по устранению
Обрыв цепи	Проверить пайки/коннекторы, целостность проводов тестером по участкам
Короткое замыкание	Осмотреть изоляцию, проверить отсутствие контакта оголённых проводов с кузовом
Некорректное сопротивление	Сверить данные со спецификацией светодиодной ленты (обычно 30–300 Ом/секция)

Дополнительно проверьте работу диммеров/контроллеров: подключив временное питание 12V, убедитесь в изменении яркости и цветов (если RGB). Фиксируйте провода от вибрации пластиковыми хомутами, избегая острых кромок. Только после успешных тестов и устранения всех неполадок приступайте к финальной сборке салона.

Сборка салона после монтажа: восстановление защелок

После установки светодиодной ленты и прокладки проводки приступайте к аккуратной сборке снятых элементов: дверных карт, обивки потолка, панелей центрального тоннеля и боковых порогов. Особое внимание уделите пластиковым клипсам и металлическим фиксаторам – при демонтаже они часто ломаются или теряют упругость. Проверьте каждый крепёжный узел перед установкой детали на место.

Замените все повреждённые защёлки новыми аналогами, подобранными по каталожному номеру или типоразмеру. При отсутствии оригинальных запчастей используйте универсальные клипсы из АБС-пластика с аналогичной высотой ножки и диаметром шляпки. Для фиксации рычажных зажимов типа «грибок» нанесите каплю силиконовой смазки на контактные поверхности – это снизит усилие при посадке и предотвратит треск.

Порядок восстановления креплений

Очистите посадочные гнёзда на кузове от пыли и остатков сломанных клипс
Установите новые фиксаторы в технологические отверстия обшивки до характерного щелчка
При монтаже панелей начинайте с угловых креплений, затем фиксируйте центральные точки
Проверьте отсутствие перекосов лёгким постукиванием ладонью по поверхности

Тип защёлки	Признак износа	Способ восстановления
Пластиковые пистоны	Трещины на юбке, сломанные лепестки	Полная замена с подбором аналога
Пружинные скобы	Деформация, потеря упругости	Правка пассатижами или установка дублирующих клипс
Винтовые пистоны	Срыв резьбы, разбитое посадочное гнездо	Установка ремонтной втулки или увеличение диаметра отверстия

Избегайте применения эпоксидных клеев и термопистолета для ремонта крепежей – такие соединения не выдерживают вибрационных нагрузок. При частом демонтаже панелей используйте съёмные нейлоновые фиксаторы с капроновыми шнурами, которые позволяют извлекать клипсы без повреждений. Завершив сборку, проверьте отсутствие скрипов на неровной дороге – посторонние звуки укажут на неплотную посадку элементов.

Тестирование всех режимов подсветки перед эксплуатацией

После завершения монтажа проводки и светодиодных элементов необходимо проверить корректность работы каждого режима подсветки. Последовательно активируйте все предусмотренные функции: статическое свечение, динамические эффекты (переливы, пульсация), реагирование на звук, изменение цвета через мобильное приложение или пульт. Убедитесь, что переключение между сценариями происходит без задержек и программных сбоев.

Особое внимание уделите синхронизации работы RGB-лент с управляющими устройствами и отсутствию конфликтов между режимами. Проверьте равномерность свечения на всех участках, отсутствие мерцания и перегрева контроллеров при длительной работе (15-20 минут). Тестируйте в условиях затемнения, чтобы выявить возможные дефекты, незаметные при дневном свете.

Критические параметры для проверки

Стабильность подключения: отслеживание прерываний сигнала при вибрации
Корректность цветопередачи: соответствие выбранного оттенка на дисплее пульта и реального свечения
Чувствительность микрофона: при использовании звукореагирующих режимов

Режим	Параметры теста	Допустимые отклонения
Статический	Яркость, цветовая температура	±5% от заявленных значений
Динамический	Плавность переходов, скорость смены эффектов	Отсутствие резких скачков
Bluetooth-управление	Радиус действия, задержка отклика	До 8 метров, не более 0.3 сек

Зафиксируйте все несоответствия в работе и отметьте проблемные зоны
Проверьте изоляцию соединений в местах выявленных сбоев
Протестируйте резервные источники питания при отключении основного

Как избежать разрядки АКБ подсветкой: меры безопасности

Основная причина разрядки аккумулятора при установке подсветки – превышение допустимой нагрузки на электросеть или некорректное подключение. Даже маломощные светодиоды могут спровоцировать глубокий разряд при длительной работе в режиме ожидания.

Предотвратить проблемы помогут технические решения и соблюдение правил монтажа. Ключевые меры включают контроль энергопотребления, использование реле и автоматики, а также защиту проводки.

Эффективные способы защиты

Расчет нагрузки и выбор компонентов:

Рассчитайте суммарную мощность всех элементов подсветки перед установкой
Используйте светодиодные ленты с КПД не ниже 85% (оптимально 90-120 лм/Вт)
Подбирайте блоки питания с запасом мощности 20-30%

Автоматизация работы:

Подключите подсветку через реле зажигания для активации только при работающем двигателе
Установите таймеры отключения через CAN-модуль или Arduino
Интегрируйте датчики движения для салонного освещения

Защитные устройства:

Устройство	Функция	Порог срабатывания
Предохранители	Защита от КЗ	На 20% выше рабочего тока
Контроллер напряжения	Отключение при 11.8-12.2V	Автономный мониторинг АКБ
Диоды изоляции	Блокировка обратного тока	На линии подключения к магнитоле

Правила монтажа:

Прокладывайте проводку через отдельный кабель-канал с термоизоляцией
Обязательно делайте отдельную массу на кузов без скруток
Проверяйте утечки тока мультиметром (норма: 0.02-0.05А) после установки

Ремонт перетёртых проводов: симптомы и устранение

Перетирание проводов подсветки проявляется хаотичным мерцанием светодиодов, полным отключением секций или замыканием с перегоранием предохранителя. Проблема чаще возникает в местах перехода проводки через металлические кузовные элементы, около подвижных частей сидений или в зонах вибрации.

Локализуют повреждение последовательной проверкой мультиметром в режиме прозвонки. Начинают от блока управления, двигаясь к проблемной зоне, прощупывая изоляцию на предмет заломов. Особое внимание уделяют участкам с видимыми следами перегибов или потертостей.

Этапы восстановления проводки

Необходимые материалы:

Термоусадка разного диаметра
Медный провод аналогичного сечения
Обжимные гильзы или паяльник с припоем
Изолента ХБ
Кусачки, стриппер

Технология ремонта:

Отключите питание, сняв клемму с АКБ.
Вырежьте повреждённый участок провода кусачками.
Зачистите концы на 15-20 мм, снимите изоляцию стриппером.
Соедините жилы:
- Паяный метод: скрутите провода "косичкой", пропаяйте соединение, нанесите термопасту.
- Механический: обожмите гильзу кримпером.
Наденьте термоусадку, прогрейте феном до усадки.
Проложите восстановленный участок с запасом длины, избегая натяга.
Закрепите провод пластиковыми хомутами через каждые 20 см.

Важно: При прокладке через металл обязательно используйте пластиковые втулки или гофру. Проверьте работоспособность подсветки до сборки обшивки, подав питание. Для защиты от коррозии обработайте контакты смазкой-антикором после ремонта.

Замена вышедшего из строя сегмента светодиодной ленты

При выходе из строя одного сегмента ленты требуется аккуратная замена повреждённого участка с сохранением функциональности всей цепи. Первым шагом отключите питание от бортовой сети и демонтируйте декоративные панели, скрывающие проводку. Обязательно проверьте мультиметром отсутствие напряжения на контактах перед физическим вмешательством.

Локализуйте нерабочий сегмент по отсутствию свечения или видимым повреждениям (тёмные точки, вздутия). Отметьте границы реза мелом: отступите 2-3 мм от последних исправных светодиодов в обе стороны. Используйте острый монтажный нож или кусачки для точного разреза по медным контактным площадкам.

Технология соединения элементов

Для монтажа нового фрагмента подготовьте:

Сегмент ленты идентичной модели и цветовой температуры
Коннекторы-клипсы с силиконовой изоляцией
Термоусадочную трубку Ø 10 мм
Паяльник 25-40 Вт с канифолью (опционально)

Беспаечный метод:

Зачистите контактные площадки на ленте спиртом
Совместите контакты «+» и «-» на старом и новом сегментах
Зафиксируйте коннектором до характерного щелчка

Пайка обеспечивает повышенную надёжность:

Этап	Действия
1	Залудите контакты оловянно-свинцовым припоем
2	Соедините сегменты медными проводами сечением 0.75 мм²
3	Изолируйте стыки термотрубкой с прогревом феном

После подключения протестируйте свечение, временно подав питание. При отсутствии мерцания или цветовых отклонений закрепите ленту штатным двусторонним скотчем, избегая перегибов. Уложите провода в гофру, исключив контакт с подвижными элементами салона. Финишная проверка в темноте выявляет равномерность освещения.

Чистка подсветки без повреждений: правила ухода

Регулярное обслуживание световых элементов предотвращает помутнение рассеивателей, потерю яркости и механические повреждения. Пыль, табачный налет и бытовые загрязнения создают эффект "затуманенности", особенно заметный на светодиодных лентах и неоновых трубках.

Используйте только мягкие безворсовые материалы: микрофибру, специализированные салфетки для оптики или кисти с натуральным ворсом. Агрессивные губки и бумажные полотенца оставляют микроцарапины на акриловых и поликарбонатных поверхностях, что необратимо ухудшает светорассеивание.

Безопасные методы очистки

Этапы обработки:

Отключите питание подсветки и дождитесь полного остывания элементов
Сухая предварительная очистка – удаление пыли кистью или сжатым воздухом
Нанесение чистящего состава исключительно на салфетку, а не на поверхность
Круговые движения без нажима с периодической смены участков ткани
Контроль влажности – сразу протирать насухо после обработки

Допустимые средства:

Дистиллированная вода
Изопропиловый спирт (не более 10% концентрации)
Специализированные спреи для пластиковых оптических поверхностей

Запрещено	Разрешено
Ацетон и растворители	Мыльный раствор (pH-нейтральный)
Абразивные пасты	Стеклоочистители без аммиака
Горячая вода (выше 40°C)	Парогенератор (на расстоянии 15+ см)

Особое внимание уделяйте стыкам и швам – используйте ватные палочки, смоченные в спиртовом растворе. После влажной обработки оставьте подсветку на 20-30 минут для полного испарения остатков влаги перед включением.

Добавление датчика движения для автоматического включения

Интеграция датчика движения позволяет подсветке салона активироваться автоматически при открытии дверей или обнаружении движения внутри автомобиля. Это исключает необходимость ручного включения и добавляет современный функционал.

Для реализации потребуется ИК-датчик движения, рассчитанный на 12В, например, модель HC-SR501. Его необходимо закрепить в зоне, охватывающей пространство водительского сиденья или центральную консоль, обеспечивая максимальный угол обзора без помех.

Этапы подключения

Схема подключения: Датчик имеет три провода:

+VCC – к плюсу подсветки (через предохранитель)
GND – к кузову автомобиля (масса)
OUT – к положительному проводу светодиодной ленты

Важно: Предварительно отключите клемму АКБ! Настройте чувствительность и время задержки отключения регуляторами на корпусе датчика. Для защиты цепи используйте предохранитель номиналом 1-2А.

Плюсы и минусы решения

Преимущества	Недостатки
Автоматизация процесса	Ложные срабатывания от вибраций
Энергосбережение (таймер отключения)	Задержка включения (0.5-2 сек)
Удобство использования ночью	Требует точной настройки угла

Для стабильной работы избегайте установки датчика рядом с вентиляционными дефлекторами. Регулярно очищайте сенсор от пыли. При правильном монтаже система прослужит несколько лет без сбоев.

Тюнинг подсветки с помощью светорассеивающих насадок

Светорассеивающие насадки – простой способ кардинально изменить визуальный эффект светодиодной подсветки без замены самих источников света. Они представляют собой акриловые или поликарбонатные колпачки, устанавливаемые поверх светодиодных чипов или лент, и работают по принципу диффузного рассеивания.

Главная задача насадок – смягчить точечные яркие блики от диодов, превратив их в ровное свечение без "пятнистости". Это особенно критично при установке подсветки в зонах прямого визуального контакта (например, на торпедо или дверных картах), где резкие световые точки вызывают дискомфорт для глаз водителя и пассажиров.

Ключевые аспекты применения

При выборе и установке светорассеивателей учитывайте следующие моменты:

Тип рассеивания: Призматические создают мягкое равномерное свечение, микролинзовые дают эффект "звёздной пыли" с мелкими бликами.
Форм-фактор: Подбираются под конкретный тип светодиодов – SMD 5050, COB-ленту, точечные пины (T5/T10).
Цветовая коррекция: Некоторые насадки имеют лёгкую тонировку (дымчатую, золотистую), добавляющую оттенок базовому цвету LED.

Параметр	Влияние на результат
Плотность материала	Чем выше, тем сильнее рассеивание (снижает яркость на 10-30%)
Текстура поверхности	Гладкая – мягкий градиент, рифлёная – сложные световые узоры
Высота профиля	Определяет угол рассеивания и визуальную "глубину" свечения

Монтаж осуществляется несколькими способами в зависимости от конструкции насадки:

Наклейка на двусторонний скотч (для плоских рассеивателей под ленту).
Фиксация защёлками или клипсами (для корпусных моделей на отдельные диоды).
Посадка на термоклей (для сложных поверхностей, требует аккуратности).

Для достижения профессионального результата избегайте зазоров между диодом и насадкой – это создаёт неравномерные тени. При использовании на гибких лентах в углах салона предварительно сформируйте изгиб рассеивателя по шаблону, чтобы избежать заломов.

Внедрение беспроводного управления через Bluetooth-модуль

Интеграция Bluetooth-модуля позволяет управлять подсветкой салона напрямую со смартфона, исключая необходимость физических кнопок. Для реализации потребуется приобрести совместимый контроллер LED-лент с поддержкой Bluetooth, например, модели на чипах HC-05 или HC-06, либо готовый комплект со встроенным модулем. Ключевым этапом является подключение контроллера к питанию 12V и RGB-лентам согласно схеме в инструкции, соблюдая полярность контактов.

После монтажа оборудования производится сопряжение модуля с мобильным устройством через системные настройки Bluetooth. Для полноценного управления устанавливается специализированное приложение (такое как LampUX, Magic Home или TUYA), где осуществляется настройка зон освещения, создание сценарных режимов и цветовых палитр. Важно проверить стабильность соединения на разных дистанциях внутри автомобиля перед финальной фиксацией компонентов.

Типовые функции Bluetooth-приложений

Выбор оттенков из RGB-круга или ввод HEX-кода
Сохранение пользовательских пресетов («Ночь», «Парти» и т.д.)
Регулировка скорости динамических эффектов (пульсация, градиент)
Таймеры автоматического отключения

Параметр	Рекомендации
Рабочее напряжение	12V (совместимо с бортовой сетью)
Защита модуля	Изоляция от влаги, размещение вдали от металлических поверхностей
Потребление	Подключение через предохранитель к прикуривателю или отдельной линии

Для повышения надежности системы рекомендуется использовать экранированные провода при удлинении линий и устанавливать стабилизатор напряжения при наличии мерцания. Альтернативное решение – модули с поддержкой двойного управления (Bluetooth + ИК-пульт), сохраняющие функциональность при разряде телефона. Финальный этап включает тестовый запуск всех режимов и крепление контроллера двусторонним скотчем в зоне уверенного приема сигнала (например, под центральной консолью).

Список источников

При подготовке материалов использовались открытые технические ресурсы и экспертные публикации, посвященные автомобильному тюнингу.

Основное внимание уделялось практическим руководствам по самостоятельной модернизации электрооборудования салона с акцентом на безопасность и законодательные нормы.

Специализированные форумы автомобильных энтузиастов (Drive2, Drom.ru)
Техническая документация производителей светодиодных лент и контроллеров
Видеоинструкции по установке подсветки от автоэлектриков
Официальные руководства по эксплуатации конкретных моделей авто
Печатные издания по тюнингу интерьера ("Автотюнинг", "За рулём")
Электронные учебники по основам автомобильной электротехники
Нормативные документы ПДД и ГОСТ Р 51709-2001
