Тюнинг салона ВАЗ-2170 Приора - идеи и изменения

Статья обновлена: 04.08.2025

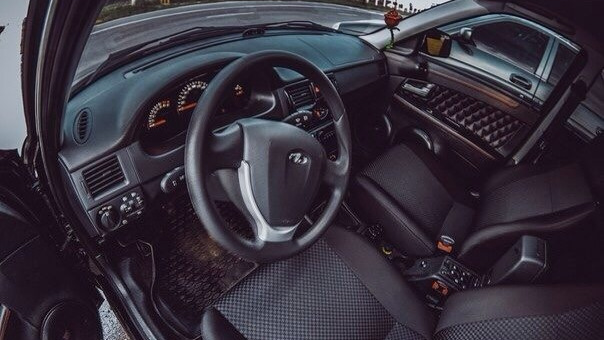

Cалон ВАЗ-2170 Приора, особенно в базовых исполнениях, известен своим аскетизмом. Пластик и ткань склонны к выцветанию и износу, эргономика и шумоизоляция оставляют желать лучшего. Для многих владельцев заводская отделка быстро перестает устраивать, побуждая к поиску путей улучшения.

Однако именно этот "запас прочности" делает Приору отличной базой для тюнинга. Доработка салона – реальный шанс кардинально повысить комфорт, визуальную привлекательность и уровень оснащения автомобиля. Замена сидений и обивок, установка руля спортивного типа, улучшение звукоизоляции, модернизация приборной панели или аудиосистемы – спектр возможностей для персонализации внутреннего пространства обширен и позволяет создать интерьер, отвечающий индивидуальным запросам.

Установка подогрева сидений: выбор и подключение проводов

После определения места для термостата и прокладки нагревательных элементов внутри сиденья требуется выбрать подходящие провода для подключения системы к бортовой сети. Используйте многожильные медные кабели в термостойкой изоляции сечением от 1,5 до 2,5 мм² – они обеспечат стабильную передачу тока без перегрева. Категорически избегайте алюминиевых аналогов из-за их хрупкости и высокого сопротивления.

Основные точки подключения – предохранитель цепи отопителя (15-20А) и замок зажигания: силовой провод присоединяйте через реле к шине под рулевой колонкой с использованием изолированных клемм типа "мама", а управляющий провод тяните к прикуривателю либо подрулевому переключателю. Заземляющую жилу фиксируйте болтом к кузовной панели под сиденьем, предварительно зачистив место контакта от краски для идеальной проводимости.

Типичные ошибки при коммутации

• Использование скруток вместо обжимных клемм – приводит к окислению контактов
• Прокладка проводов без гофротрубок в зоне движения сиденья – риск перетирания изоляции
• Подключение напрямую к аккумулятору – вызывает разряд батареи при стоянке

Цвет провода	Назначение	Точка подключения
Красный	Плюс питания	Шина предохранителей
Чёрный	Масса	Кузов (шасси)
Синий	Управление	Кнопка включения

Важно: Перед финальной сборкой салона проверьте работу всех режимов нагрева тестером – отсутствие искрения и равномерный прогрев элементов подтвердят корректность монтажа.

Перетяжка передних сидений кожей с перфорацией

Технология перетяжки предусматривает полный демонтаж старых чехлов и замену их на новые, изготовленные из качественной перфорированной кожи. Выкройки создаются по заводским лекалам либо индивидуально под анатомическую форму конкретных сидений Вашей Приоры. Обязательный этап – антистатическая обработка материала для предотвращения притяжения пыли и облегчения ухода.

Перфорация (специально нанесенные микроотверстия) играет ключевую роль: обеспечивает циркуляцию воздуха для комфорта в жаркую погоду, снижает риск образования конденсата и повышает гибкость материала при обтяжке сложных рельефов. Небольшие отверстия могут группироваться в зигзагообразные узоры или геометрические блоки, добавляя визуальный акцент.

Критические нюансы работ и материала

• Выбор кожи: предпочтение отдавайте образцам с внутренним полиуретановым слоем – сохраняет упругость при перепадах температур.
• Тип прокладки: поролон высокоэластичной плотности (марка HR 3540 или аналог) предотвращает продавливание швов и потерю формы через 1-2 года эксплуатации.
• Крепежные элементы: вместо пластиковых зажимов используются коррозионностойкие кольцевые хомуты из капрона с двойным фиксатором точки натяга.

Цветовые решения:

Однотонная гамма	Классический черный, графит, шоколад, бежевый, бордо
Акцентные контрасты	Сочетание основного цвета с прострочкой или боковыми вставками (пример: чёрный + алый)

Цена перетяжки стартует от 24 000 ₽ за пару сидений и зависит от сложности каркаса, толщины кожи, наличия боковых эмблей. Работы выполняются за 1-3 дня. Бессрочная гарантия не распространяется на протираемость и механические порезы.

Модернизация подголовников: установка LCD-экранов

Интеграция LCD-экранов в подголовники сидений ВАЗ-2170 Приора решает две задачи: повышение комфорта пассажиров и визуальное обновление салона. Для реализации потребуется подобрать ультратонкие дисплеи диагональю 7–10 дюймов с HDMI-входами, совместимые с питанием 12V. Ключевым этапом является проектирование креплений: либо встраивание в штатные подголовники с вырезом посадочного места и армированием каркаса, либо установка готовых подголовников с интегрированными экранами.

Электропроводка протягивается под обивкой кресел к центральной консоли, где монтируется:

• Распределитель питания с предохранителем
• Медиапроигрыватель (например, мини-PC или автомобильный DVD-ресивер)
• Разделитель сигнала HDMI при синхронной трансляции на оба экрана

Для управления применяются ИК-пульты или сенсорные панели, встроенные в подлокотники.

Специфика доработки и эксплуатации

Технические нюансы: критично изолировать провода от острых кромок металлокаркаса сидений и обеспечить вентиляционные зазоры вокруг экранов. Рекомендуются OLED-матрицы из-за минимального нагрева. Шумоподавляющие ферритовые кольца обязательны на проводах питания для устранения помех аудиосистеме.

Функционал: экраны работают в автономном режиме (через USB-накопители) или синхронизируются с головным устройством. Добавление беспроводных гарнитур создаёт иммерсивную зону для задних пассажиров без помех водителю.

Преимущество	Риск
Устранение "скучного" вида стандартных подголовников	Провисание креплений при частом регулировке высоты
Повышение рыночной стоимости авто	Локализованные повреждения обивки при небрежном монтаже
Защита экранов от краж (интеграция в конструкцию)	Перегрев дисплеев в салоне без тонировки стёкол

Доработка каркасов сидений для регулировки поясничного упора

Штатная поясничная опора на ВАЗ-2170 часто ограничивается подпружиненным матерчатым валиком, не обеспечивающим точной локальной поддержки спины. Жёсткое крепление к каркасу спинки исключает возможность регулировки под антропометрию водителя, вызывая дискомфорт в длительных поездках.

Доработка направлена на интеграцию механизма регулировки. Это требует модификации самого каркаса, усиления зоны крепления узла, а также подбора совместимых элементов управления. Без корректной подготовки металлоконструкции возможна деформация спинки сиденья под нагрузкой.

Основные этапы доработки:

1. Демонтаж обивки спинки сиденья для доступа к металлическому каркасу
2. Разметка и вырез окон в рёбрах жёсткости для установки регулировочного мехатрона
3. Установка усиливающих пластин в зоне монтажа сервопривода (1-1.5 мм сталь)

Критически важно: при установке мехатронной подушки подбирать длину штока демпфера в соответствии с вашими антропометрическими данными. Перекос штока или неправильный ход привода приведут к преждевременному износу механизма.

Установка чехлов сидений с электроподогревом 3 уровня

Монтаж комплекта начинается с демонтажа штатных чехлов сидений: снимите подголовники, открутите боковые пластиковые накладки и аккуратно отсоедините клипсы креплений по периметру. Освобожденную обивку снимите с каркаса, после чего расстегните молнию на боковой части для установки нагревательных элементов.

Греющие модули плотно раскладываются между поролоновым наполнителем и заводской обивкой – строго в отмеченных зонах сиденья и спинки, без перегибов проводов. Фиксация выполняется термостойким скотчем или специальными пластиковыми клипсами, чтобы исключить смещение. Питающий кабель протягивается через технологические отверстия каркаса под ковролин салона к месту расположения блока управления.

Подключение и настройка

1. Выбор точки питания: запитка осуществляется от прикуривателя или через предохранительную коробку в моторном отсеке, с обязательной установкой отдельного реле
2. Монтаж контроллера: корпус выносного блока управления крепится двухсторонним скотчем на торец сиденья или центральный тоннель
3. Порядок соединений:
   • Черный провод – масса (к ближайшей болтовой точке кузова)
   • Красный – +12V через реле
   • Цветные провода – к соответствующим выходам греющих элементов

Уровень нагрева	Потребляемый ток	Время прогрева (мин)
1 (ECO)	~3.2A	8–10
2 (Comfort)	~4.8A	4–5
3 (Max)	~6.5A	1.5–2

После установки проверьте работу всех режимов: последовательный переключатель должен загораться разными цветами при каждом нажатии, а термодатчики автоматически отключат нагрев при достижении +45°C. Важно: при монтаже подогрева на тканевые сиденья Приоры выбирайте модели с мощностью не выше 80 Вт для передних мест и 60 Вт – для задних.

Замена рулевого колеса на утолщенное кожаное

Переход на утолщенное кожаное рулевое колесо существенно повышает эргономику управления Приорой. Увеличенный диаметр обода улучшает хват, снижает усталость кистей при длительных поездках, а качественная кожа обеспечивает тактильный комфорт и предотвращает скольжение ладоней.

Основные преимущества включают визуальное обновление интерьера и практичность: кожа устойчива к загрязнениям и легко очищается. Модели с перфорацией дополнительно улучшают вентиляцию, а варианты с контрастной строчкой подчеркивают индивидуальность салона.

Ключевые этапы и особенности замены

Подбор совместимой модели

• Диаметр шлицевого соединения: 40 мм (стандарт для семейства Lada Priora)
• Обязательное наличие крепежного хаба и переходной пластины
• Рекомендуемая толщина обода: 105-115 мм (базовый – 80-90 мм)

Процесс установки

1. Отключите АКБ и выждите 10 минут перед демонтажем подушки безопасности
2. Снимите декоративные заглушки, открутите гайку крепления ключом на 24 мм
3. Аккуратно демонтируйте заводской руль
4. Закрепите адаптер и установите новое колесо

Параметр	Заводской руль	Утолщенный кожанный
Материал	Пластик/искусственная кожа	Натуральная кожа (обычно Nappa)
Рельеф	Гладкий	Анатомические выступы для пальцев
Кастомизация	Нет	Цветные швы, перфорация

Важно: После установки обязательна диагностика системы SRS! Неподключенная подушка безопасности вызовет ошибку бортового компьютера. Для моделей с мультирулем потребуется перепрошивка ЭБУ блокировки рулевой колонки.

Монтаж мультируля с кнопками управления аудиосистемой

Перед установкой нового руля отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Демонтируйте старый руль через демонтажное отверстие рулевой колонки при помощи Torx T50, предварительно сняв пластиковую накладку подрулевых переключателей.

Снимите заводскую подушку безопасности, отщелкнув фиксаторы и аккуратно отсоединив разъёмы. Перед установкой мультируля синхронизируйте положение шлицов рулевого вала и мультифункционального руля маркировкой «TOP», чтобы исключить смещение центра.

Этапы подключения кнопок управления

1. Вставьте штекер мультируля в рулевую колонку до характерного щелчка
2. Подключите перемычки подрулевых переключателей к штекерам CAN-шины
3. Проложите кабель управления аудиосистемой через рулевую колонку к магнитоле

Цвет провода	Назначение	Куда подключать
Красный	Питание +12V	Гнездо А магнитолы
Чёрный	Масса	Рядом с кронштейном рулевой колонки
Синий	CAN-High	Клемма 3 блока управления
Белый	CAN-Low	Клемма 4 блока управления

После подключения всех проводов закрепите мультируль гайкой с усилием 40–45 Н∙м через динамометрический ключ. Протестируйте функционал кнопок до установки подушки безопасности при включенном зажигании: проверьте регулировку громкости, переключение треков и работу голосового управления.

Установите новую подушку безопасности до щелчка фиксаторов. При подключении АКБ убедитесь в отсутствии ошибок AIRBAG на приборной панели и проконтролируйте работу всех функций аудиосистемы через рулевые кнопки.

Установка спортивного руля с усиленными спицами

Спортивный руль с усиленными спицами обеспечивает повышенную жесткость конструкции, уменьшая деформацию при нагрузках. Это улучшает отклик на движения и точность управления, особенно на высоких скоростях или на неровном покрытии. Диаметр обычно меньше штатного, что сокращает вылет и ускоряет перекладку руля.

Первым этапом становится демонтаж заводского руля: отключается минусовая клемма АКБ для безопасности после этом необходимо подождать 10 минут до разрядки конденсаторов. Специальным съёмником удаляются шлицевые болты, аккуратно отключаются разъёмы подушки безопасности и управления.

Ключевые этапы монтажа

1. Проверить совместимость посадочных шлицев нового руля с валом и качество адаптера (при необходимости).
2. Установить многожичные пиропатроны подушки безопасности в предусмотренные пазы корпуса спортивного руля без изломов проводов.
3. Насадить руль на шлицы до щелчка, зафиксировать стопорным кольцом с моментом затяжки 30–40 Н∙м.
4. Аккуратно подключить разъёмы сигнала, кнопок мультимедиа и пиропатронов подушки через переходники при их наличии.

Обязательные аспекты безопасности:

• Проверка угла поворота – убедиться в отсутствии зацепов руля за пластиковые кожухи колонки в крайних положениях.
• Контроль срабатывания Airbag – после подключения АКБ запустить диагностическую систему сканером для отключения ошибки SRS.
• Наличие маркировки ECE R12, подтверждающей соответствие европейским стандартам безопасности.

Покраска декоративных вставок руля Приоры в цвет кузова

Данная доработка кардинально меняет восприятие салона, создавая визуальную связь с экстерьером. Акцент на руле подчеркивает индивидуальность автомобиля и придает интерьеру завершенный вид.

Ключевой момент – обязательное снятие руля перед обработкой. Вставки аккуратно демонтируются для тщательной подготовки поверхностей: очистки от грязи, обезжиривания и нанесения адгезионного грунта.

Технология выполнения

Рекомендуемые материалы: автомобильная краска в цвет кузова (база+лак), пластиковый грунт, обезжириватель, скотч-брат.

• Шлифовка пластика мягким абразивом (P400-P600) для создания шероховатости
• 3-4 тонких слоя грунта с межслойной сушкой по 10-15 минут
• Нанесение краски распылением с расстояния 20-25 см
• Финишное покрытие двухкомпонентным лаком для защиты от износа

Важно: сборку проводить только после полной полимеризации ЛКП (24 часа). Струйная мойка руля запрещена первые 72 часа.

Обшивка руля алькантарой своими руками

Материал алькантара придаст рулю премиальный вид и существенно улучшит тактильные ощущения от вождения. Укладка требует аккуратности и терпения, но освоив технологию, можно качественно преобразить салон без крупных затрат. Ключевое преимущество – возможность точной подгонки под анатомию рук водителя.

Перед началом работ демонтируйте руль для удобства работы, предварительно отключив питание и сняв клеммы АКБ. При установке руля обратно возможна необходимость калибровки датчиков подушек безопасности, поэтому заранее изучите мануал автомобиля.

Необходимые материалы:

• Отрез алькантары шириной 130 см (должен полностью охватывать руль + 10% припуска)
• Контрастные нитки армированные полиэстером
• Аэрозольный клей-спрей высокой фиксации (например, 3M Super 77)
• Лезвия для точного раскроя
• Спирт для обезжиривания
• Коврики для иглоукалывания – для временной фиксации выкройки

Технология нанесения покрытия

1. Раскладка шаблона: положите алькантару на руль, используя коврики и прищепки для разметки рельефа (обода, спицы).
2. Разметка стыков: выделите малярным скотчем зоны перехлеста полотна – обычно на нижней части руля под спицами для незаметности швов.
3. Резка ткани: прорежьте технологические прорези для спиц клювообразным резаком, оставляя припуск 15 мм для подгиба.
4. Обезжиривание: тщательно обработайте поверхность руля спиртом, избегая попадания на пластиковые вставки.
5. Нанесение клея: распылите клей на тыльную сторону ткани и руль двумя тонкими слоями с промежуточной выдержкой 3 минуты.
6. Фиксация материала: начиная от спиц к центру руля, разглаживайте полотно микроволокнистой тканью круговыми движениями без складок.
7. Прошивка швов: используйте двойную строчку «ёлочкой» с шагом 4 мм через край, контролируя равномерное натяжение нити.

Таблица критериев качественного результата:

Параметр	Признак качества
Стыковка шва	Отсутствие нахлестов более 1 мм, параллельность строчки кромке
Натяжение ткани	Ровное прилегание без провисаний и морщин в зонах изгибов
Прошивка спиц	Радиальные прорези аккуратно подогнуты под обод

После завершения приложите ладонь ко всем секторам руля: угол обхвата должен не сжимать ткань. Для продления срока службы раз в полгода обрабатывайте алькантару чистящим спреем без содержания фтора.

Установка подрулевых переключателей поворотов на ВАЗ-2170 Приора

Подготовьте необходимые компоненты: оригинальные подрулевые переключатели от Lada Priora (номера 2170-3710400 или 2170-3710500), автомобильную изоленту, стяжки-хомуты и инструменты (отвертку, нож, мультиметр). Демонтируйте руль по заводской инструкции: снимите декоративные заглушки, отключите кнопку звукового сигнала и открутите центральную гайку, предварительно подложив под педали упор для защиты воздушной подушки. Отсоедините белый разъем ротора подрулевого управления перед полным снятием руля.

Разберите блок переключателей левой stalk-панели, выкрутив фиксирующие саморезы. Установите новые подрулевые рычаги вместо старых корпусов, используя заводские крепежные отверстия. Для подключения разъемов подрульников вскройте пластиковую крышку под рулевой колонкой: провода правого переключателя подключите к контактам замка зажигания, левого – к серому разъёму рулевой колонки согласно схеме. Все соединения защитите термоусадкой и изолентой, кабели зафиксируйте хомутами во избежание перетирания.

Особенности подключения и проверка

Цветовая маркировка проводов:

Функция	Цвет провода	Точка подключения
Поворотник (правый)	Синий с зеленой полоской	Контакт X1/12 замка зажигания
Поворотник (левый)	Синий с черной полоской	Контакт X1/2 на колонке
"Дворники"	Оранжевый с синей полоской	Контакт X3/6 на разъеме колонки

Проверьте мультиметром отсутствие короткого замыкания перед сборкой. После установки протестируйте функции без запуска двигателя: включите поворотники, ближний свет, интервальный режим и омыватель стекла. При корректной работе закройте кожухи колонки и закрепите руль обратно.

Типичные ошибки

• Перепутывание проводов стеклоочистителя и поворотников – приводит к ложным срабатываниям
• Недостаточная изоляция контактов – вызывает замыкание при повороте руля
• Провисание кабелей – риск повреждения об острые кромки кронштейнов

Замена приборной панели на диодную подсветку

Демонтаж старой приборной панели Приоры является первым и обязательным этапом. Аккуратно снимите пластик рулевой колонки, затем с помощью подходящих ключей или трещотки аккуратно выкрутите винты крепления комбинации приборов. Осторожно потяните панель на себя и отсоедините все электрические разъёмы на её задней части, запомнив их расположение или пометив для избежания путаницы при сборке.

После демонтажа необходима тщательная подготовка самой комбинации приборов. Разберите панель на составляющие элементы – пластиковый лицевой кожух, дефлекторы, защитное стекло и печатную плату с приборными стрелками и шкалами. Внимательно очистите стекло и внутренности от пыли и загрязнений любым подходящим чистящим средством без абразива и растворителей. Исходную ламповую подсветку необходимо полностью демонтировать с печатной платы.

Подбор и установка светодиодов

Ключевым этапом является выбор и монтаж новых источников света:

• Тип светодиодов: Используйте стандартные PLCC-2 SMD светодиоды или микролинзы. Это наиболее распространённый форм-фактор для модернизации штатной подсветки.
• Цвет свечения: Белый – универсальный вариант, обеспечивающий хорошую читаемость шкал при минимальном искажении цвета. Синий или зелёный используются для создания акцентного неонового свечения (стиль неон), но могут хуже освещать красные сектора шкал.
• Контроль параметров: Обратите внимание на яркость (свечение) и угол рассеивания (подсветки) диодов. Слишком яркие или узкоугольные элементы могут создать неравномерное свечение или блики.
• Монтаж: Проверьте положение светодиодов на плате относительно отверстий в шкалах панели. Для лучшего рассеивания света светодиоды можно располагать не только вертикально, но и под небольшим углом.
• Физическая подготовка: Если диоды имеют малую толщину основания (подложку), перед установкой может потребоваться аккуратное сверление дополнительных пилотных отверстий в пластиковой маске панели для их правильной фиксации и направления светового потока.

Надежное подключение и проверка

Безопасное и правильное соединение новой подсветки со штатной проводкой автомобиля критически важно:

• Принципиальная схема: Тщательно изучите схему подключения приборной панели именно вашей модели Приоры (для спидометра, тахометра, индикаторов). Штатное напряжение бортовой сети – 12V.
• Последовательность: Диоды должны быть подключены последовательно цепочками соответствующей длины (например, группы по 3 светодиода) через токоограничивающие резисторы номиналом, рассчитанным для напряжения 12V конкретно для вашего типа диодов.
• Пайка: Качественная пайка с использованием нейтрального флюса и оловянно-свинцового припоя обеспечивает надёжный контакт и защиту от коррозии. Используйте припой толщиной до 1 мм.
• Изоляция: После пайки все точки соединения и контакты резисторов должны быть тщательно заизолированы во избежание короткого замыкания. Используйте термоусадку соответствующего диаметра или изоленту.
• Предварительная проверка: Прежде чем ставить панель обратно в салон, обязательно проверьте работу всей новой подсветки, временно подключив комбинацию приборов к автомобильной сети. Убедитесь в равномерности подсветки всех шкал и корректности работы приборов.

Перепрошивка одометра под современный дизайн шкалы

Процесс перепрошивки фокусируется на замене оригинальной графики одометра цифровыми шаблонами с актуальной стилистикой шкал, индикаторов и шрифтов. Это включает внедрение тонких линий делений, сглаженных цифр с динамической подсветкой, а также добавление информативных элементов вроде зон экономичного расхода топлива. Для сохранения заводской калибровки показаний используются сертифицированные ПО от Bosch и Delco, адаптированные под микроконтроллеры Priora.

Ключевой этап – коррекция CAN-шины для синхронизации нового графического интерфейса с данными ЭБУ двигателя, что требует специализированного OBD-программатора. Обязательная верификация точности пробега после прошивки проводится через диагностический сканер с сопоставлением показаний спидометра и GPS. Риски некорректного отображения минимизируются дублированием резервной копии заводской прошивки в память устройства.

Основные этапы модернизации:

• Дешифровка блока комбинации приборов через интерфейс K-Line
• Редактирование графики в HEX-редакторе с сохранением контрольных сумм
• Тестовая загрузка прошивки на эмуляторе приборной панели
• Физическая перепайка чипа EEPROM при необходимости апгрейда памяти

Результат: чистая визуализация данных с эффектом плавного перемещения стрелок и смены цветовых тем в зависимости от режима движения.

Интеграция HUD-проектора в торпедо ВАЗ-2170 Приора

Для монтажа HUD-проектора в торпедо Приоры потребуется подготовить нишу или площадку в зоне обзора водителя, избегая перекрытия важных элементов управления. Экраном может выступать специальная плёнка с оптическим покрытием, наклеенная на лобовое стекло, либо полупрозрачный акрил, вмонтированный в верхнюю часть панели напротив руля.

Электропитание интегрируют в штатную проводку через предохранитель прикуривателя или отдельный модуль, используя разъём OBD-II для считывания данных двигателя и скорости. Калибровка проекции выполняется после фиксации корпуса проектора на двухкомпонентный клей или пластиковые кронштейны, обеспечивая совпадение виртуальной шкалы спидометра с реальными показателями.

Ключевые аспекты установки

• Выбор проектора: OBD-совместимые модели с адаптацией под русский язык
• Размещение: Участок торпедо между рулём и стеклом без бликов от солнца
• Прокладка проводов: Через технологические отверстия приборной панели

Важно: Проверьте видимость проекции при ярком дневном свете и исключите вибрации корпуса, вызывающие "двоение" цифр.

Установка датчиков давления в шинах с выводом на дисплей приборки

Монтаж датчиков давления начинается с демонтажа колеса и замены стандартного вентиля на унифицированный клапан под датчик TPMS. Критически важно использовать клапаны нужного диаметра и длины, подходящие конкретно для ваших дисков (штампованные или литые), чтобы избежать негерметичности или повреждения датчика при монтаже колеса и последующей эксплуатации. После установки клапана с датчиком, колесо монтируется обратно на автомобиль и балансируется.

Ключевой элемент системы – блок управления (например, StarLine TPMS или аналоги). Его установка обычно происходит в салоне, за приборной панелью или в районе центрального тоннеля, обеспечивая удобный доступ к проводам питания и подключения к диагностическому разъёму OBD-II или к CAN-шине автомобиля. Исключительно важно обеспечить надежное соединение блока с шиной данных CAN автомобиля, так как именно по ней информация от датчиков будет передаваться на головное устройство и далее на дисплей приборной панели Приоры.

Программная интеграция и обучение системы

После физической установки всех компонентов наступает этап программной настройки и "привязки" датчиков к блоку управления:

1. Активация режима обучения: Процедура зависит от конкретной системы TPMS, но обычно запускается с помощью кнопки управления на блоке или комбинации команд в специализированном программном обеспечении через диагностический разъем.
2. Последовательное "обучение" каждого колеса: Система переходит в режим ожидания сигнала от датчика. С использованием активатора или магнита (идущего в комплекте) необходимо поднести его к датчику каждого колеса в строгой последовательности (перед-левое, перед-правое, зад-правое, зад-левое), дожидаясь подтверждения принятия сигнала блоком (часто по звуку или миганию светодиода на блоке).
3. Сохраняем позиции: После успешного опроса всех четырех датчиков информация об их уникальных идентификаторах и позициях сохраняется в памяти блока управления.

Настройка отображения: Наконец, через меню головного устройства или приборной панели необходимо выбрать источник информации о TPMS (если система интегрируется через мультимедийную систему) и настроить вывод данных непосредственно на дисплей приборки – подключенный блок управления передает данные по CAN-шине, и они интерпретируются приборной панелью.

Возможные сложности при установке

• Совместимость клапанов: Обязательно проверьте соответствие длины и диаметра ножки клапана вашим дискам. Для литых дисков часто требуются укороченные клапаны.
• Усилие затяжки: Правильная затяжка датчика на клапане и гайки клапана в диске (с использованием динамометрического ключа!) жизненно важна для предотвращения утечек ("ошиновки") и повреждения резьбы.
• CAN-интеграция: Некачественное подключение к CAN-шине или неправильный выбор нужных пинов в разъеме приведут к невозможности вывода данных на панель приборов.
• Неверная последовательность обучения: Несоблюдение порядка обучения колес вызовет путаницу позиций на экране.
• Старые батарейки датчиков: Если датчики долго хранились, их элементы питания могут быть разряжены. Убедитесь перед установкой.

Компонент	Ключевая характеристика	Примечание
Датчик TPMS	Частота (433 МГц, 868 МГц - зависит от региона)	Батарея несменная, срок службы ~5-7 лет
Универсальный клапан	Диаметр ножки (8мм, 11мм), длина	Подбирать строго под тип диска!
Блок управления TPMS	Поддержка CAN-протокола LADA Priora	Бренд: StarLine, ParkCity, TireSafe и др.
Активатор (Магнит)	Активный/пассивный	Для привязки датчиков к блоку

Декор торпедо вставками под карбон в ламели

Монтаж вставок под карбон в ламели торпедо начинается с точной диагностики конструкции салона. Определяются съемные элементы: стандартные решётки воздуховодов, накладки приборной панели и декоративные заглушки вдоль центральной консоли. Необходимо выявить зоны для интеграции без нарушения функциональности климат-контроля и штатного освещения.

Подготовьте поверхность: демонтируйте старые вставки, обезжирьте пластик спиртовым раствором. Для надёжной фиксации новых деталей используйте автомобильный двухсторонний скотч 3M или полиуретановый клей. Убедитесь в совпадении текстурного направления "углеродного волокна" на соседних элементах для визуальной целостности.

Критические аспекты при выборе материалов:

• Подложка: гибкий АБС-пластик с термостойкостью до +120°C
• Покрытие: ламинированный гидрогель с UV-защитой
• Толщина: 0.8–1.2 мм (предотвращает скрипы)

Тип вставки	Срок службы (лет)	Особенности
Плёнка DIY	1–2	Риск пузырей, сложная поклейка углов
Прессованный пластик	5–7	Точное литьё, заводская окантовка торцов

При декоре ламелей решёток соблюдайте зазоры 1.5–2 мм между рёбрами для свободной циркуляции воздуха. Финишное тестирование включает проверку люфтов креплений и отсутствие бликов под солнцем.

Монтаж бардачка с подсветкой и доводчиком

Начните с демонтажа штатного бардачка: открутите крепежные винты по бокам и снизу торпедо, аккуратно высвободите корпус и отсоедините разъем проводки привода замка (если предусмотрен производителем). Подготовьте новый бардачок, предварительно проверив совместимость размеров и посадочных мест.

Установите доводчик согласно инструкции: зафиксируйте механизм на внутренней стороне крышки болтами, отрегулируйте усилие смыкания тестовым открыванием. Для подсветки вмонтируйте светодиодную ленту в верхнюю часть ниши бардачка, подключив её через предохранитель к цепи габаритных огней (используйте врезные клипсы или пайку с термоусадкой). Обязательно заизолируйте соединения.

1. Проверьте работоспособность доводчика: плавное открывание/закрывание без заеданий.
2. Тестируйте подсветку: включите габариты для контроля срабатывания при открытии бардачка.
3. Зафиксируйте корпус винтами, избегая перекоса, и установите декоративные заглушки крепежа.

Важные нюансы:

• При подключении подсветки обязательно используйте отдельный предохранитель (5А).
• Для бесшумной работы доводчика смажьте петли силиконовой смазкой.
• Прокладывайте проводку вдали от подвижных элементов рулевой колонки.

Окантовка дефлекторов вентиляции

Хромированные рамки для дефлекторов вентиляции – простое решение для визуального обновления салона Приоры. Эти элементы крепятся поверх стандартных пластиковых панелей без необходимости демонтажа, создавая эффект металлического блеска.

Рамки производятся из полированного хрома на пластиковой или металлической основе. Рельеф изделий точно соответствует контурам дефлекторов Лада Приора, а для фиксации используется термостойкий двусторонний скотч 3М.

Особенности монтажа и преимущества

Установка занимает 15–20 минут на все дефлекторы салона в следующей последовательности:

1. Очистка посадочной зоны обезжиривателем или изопропиловым спиртом.
2. Снятие защитной плёнки с клеевого слоя рамки.
3. Аккуратное наложение элемента по контуру решётки с плотным прижатием на 30 секунд.

Ключевые преимущества модификации:

• Повышение статусности интерьера за счёт игры света
• Защита краёв дефлекторов от сколов при эксплуатации
• Отсутствие перекраски или коррозии (в отличие от самодельных эмалей)

Параметр	Характеристика
Температурный диапазон	-40°C до +75°C
Срок службы	3–5 лет при правильной установке

Для долговечности избегайте высоких нагрузок в первые 48 часов после монтажа.

Замена стандартных решеток вентиляции на адаптивные

Стандартные решетки вентиляции Приоры при замене на адаптивные варианты позволяют добиться более точного управления воздушными потоками. Они оснащаются регулируемыми жалюзи с плавной механикой, которые направляют воздух строго на водителя или пассажира без рассеивания, повышая комфорт в жаркую или холодную погоду. Дополнительным плюсом является снижение уровня шума от системы климат-контроля.

Ключевым критерием выбора служит совместимость с крепежными пазами штатных посадочных мест Приоры – неправильный размер или геометрия приводят к скрипам при вибрациях. Рекомендуются модели из усиленного пластика с металлической окантовкой: они сохраняют гибкость при морозах, но устойчивы к деформации от случайных ударов. Для визуальной интеграции в тюнинговый салон рассматривайте варианты с глянцевой или карбоновой текстурой.

Особенности монтажа и эксплуатации

Процедура демонтажа штатных решеток требует аккуратности:

1. Острым пластиковым скребком аккуратно подденьте нижнюю кромку заводской решетки.
2. Потяните на себя, освобождая клипсы креплений без резких движений.
3. Проверьте целостность посадочного гнезда – сколы пластика зачистите наждачной бумагой.

После установки адаптивных решеток протестируйте систему вентиляции на всех режимах, обращая внимание на:

• Отсутствие дребезжания при максимальной скорости вентилятора
• Плавность перемещения воздушных заслонок
• Плотность прилегания к торпедо – щели недопустимы

Тип адаптации	Материал	Эффективность обдува (+20%)
Ручная настройка	Углепластик	Да
Автоповорот жалюзи	Анодированный алюминий	Да

Перетяжка потолка в темный велюр: последовательность работ

Демонтаж начинается с удаления плафонов освещения, ручек, креплений противосолнечных козырьков и облицовки стоек. Аккуратно отсоедините резиновые уплотнители дверей, затем потяните потолочную обивку от каркаса, освобождая клипсы. Основание тщательно очищается от старого клея шпателем и обрабатывается обезжиривателем.

Выкройка велюра формируется по снятому потолку с обязательным запасом 5-7 см по периметру. Ткань предварительно разглаживается и прогревается до комнатной температуры для устранения складок. Используйте качественный аэрозольный клей с пометкой «для текстиля», обеспечивающий термостойкость и эластичность соединения.

Технология наклеивания материала

1. Аэрозоль наносится равномерным слоем на металлическую основу потолка и изнанку велюра, после чего выдерживается 5-10 минут до легкого «схватывания».
2. Наклейку начинают от центра крыши к краям: сначала фиксируют продольную ось, затем расправляют материал к передней и задней стойкам.
3. Велюр разглаживают мягким валиком от центра к периметру, исключая образование пузырей и перекосов ткани.
4. Излишки материала подрезают по линии сопряжения со стойками, оставляя припуск 1.5-2 см для подворота.
5. Края заворачивают за металлический бортик, дополнительно проклеивая стыки кистью с клеем.

После монтажа вырезают отверстия под плафоны и крепеж. Потолок фиксируется на каркасе клипсами, после чего устанавливаются снятые элементы салона. Избегайте эксплуатации в течение 8-12 часов для полной полимеризации клея.

Монтаж светодиодной подсветки потолка RGB 5050

Подготовьте необходимые материалы: светодиодную ленту RGB 5050 с требуемой длиной (измерьте периметр потолка), контроллер RGB, блок питания 12В достаточной мощности (рассчитайте по потреблению ленты), провода сечением 0.75-1 мм², клипсы или алюминиевый профиль для монтажа, коннекторы, изоленту, паяльник. Убедитесь, что блок питания и контроллер соответствуют суммарной мощности ленты с запасом 20%.

Обезжирьте поверхность потолочной ниши спиртовым раствором для надежной фиксации. Закрепите ленту на подготовленное место при помощи самоклеящейся основы или алюминиевого профиля с рассеивателем, избегая резких изгибов (минимальный радиус – 3-4 см). Подключите по схеме: блок питания → контроллер → светодиодная лента, соблюдая полярность. Контакты защитите термоусадкой или изолентой. Провода спрячьте в гофру и зафиксируйте стяжками.

Важные нюансы установки

• Электробезопасность – отключите бортовое питание автомобиля перед работой
• Разделка проводов – используйте коннекторы или пайку вместо скруток
• Охлаждение ленты – алюминиевый профиль обязателен для участков длиннее 50 см
• Контроллер/пульт – размещайте в зоне свободного доступа

Ошибка	Последствие
Неправильный расчет мощности БП	Перегрев, мерцание, выход компонентов из строя
Установка ленты на загрязненную поверхность	Отклеивание при вибрации или нагреве
Нарушение полярности RGB-каналов	Несоответствие цветов на пульте дистанционного управления

Проверьте работу всех цветовых режимов до окончательной сборки салонной обшивки. Для вывода проводов через штатные заглушки используйте пластиковые хомуты, места ввода защитите резиновыми уплотнителями. Финишную регулировку цветовых сцен выполните тестовыми поездками в темное время суток.

Установка динамиков в потолочный короб аудиоподготовки

Компонуйте элементы акустической системы внутри короба: разместите главный 10-дюймовый сабвуфер в центре потолочной ниши, фланцем наружу. Закрепите его саморезами через предварительно просверленные отверстия в металлическом усилителе каркаса, избегая повреждения диффузора.

Левый и правый фронтальные широкополосные динамики (диаметром 13-16 см) монтируйте под углом 30° к водителю, используя алюминиевые кронштейны для точной ориентации. Удостоверьтесь в отсутствии контакта магнитов с электропроводкой освещения.

Электрические соединения и звукоизоляция

• Прокиньте акустические кабели с смонтированными клеммами под обшивкой стоек
• Установите кроссоверы на акриловую платформу в зазоре между коробом и крышей
• Оберните корпус динамиков демпфирующим материалом Sylomer для подавления паразитных вибраций
• Нанесите шумоизоляцию GBShade на внутренние поверхности короба

Компонент	Рекомендация	Предостережения
Проводка	Сечение ≥4 mm² меди	Фиксация стяжками каждые 15 см
Изоляторы	Полиуретановая лента DACRON	Не использовать вспененные материалы

Важно: тестируйте акустику до окончательной сборки обшивки – при резонансе на 80 Гц усиливайте крепление металлическими косынками.

Финишная стыковка: после проверки герметизируйте монтажные щели силиконовым герметиком AUTOVAZ, затем установите перфорированные съёмные панели обшивки серии X-Line, совместив крепёж со штатными отверстиями.

Звукоизоляция задней полки минеральной ватой на ВАЗ-2170 Приора

Минеральная вата эффективно подавляет структурный шум от задней подвески и резонансные звуки, возникающие в корпусе полки. Волокнистая структура материала гасит высокочастотные составляющие гула покрышек и вибрации, заметно снижая общий фон в салоне.

Для работ потребуется плитный материал толщиной 30-50 мм с высокой плотностью (не менее 30 кг/м³), рулонный вариант склонен к уплотнению под обшивкой. Предварительно снимите полку, демонтировав пластиковые заглушки креплений и динамики, после чего тщательно очистите поверхность от пыли и обезжирьте.

Пошаговый монтаж:

• Вырежьте фрагменты минваты по форме ребер жесткости и технологических отверстий полки с припуском 10 мм
• Закройте вентиляционные проемы металлической сеткой, исключая контакт ваты с торцами трубок
• Нанесите каплевидный слой виброизоляционной мастики (например, "Маделин") на изнаночную сторону полки
• Уложите минеральную вату, вдавливая в полости между ребрами жесткости для полного заполнения
• Проклейте швы и стыки алюминиевым скотчем, предотвращая распушение волокон
• Установите стандартный кожух полки поверх слоя изоляции без дополнительного крепежа

Критические нюансы:

• Обязательно используйте респиратор, очки и перчатки – микрочастицы вызывают раздражение слизистых
• Не допускайте контакта минваты с динамиками – волокна ухудшают звучание
• Проверяйте зазор у лючка бензобака – утолщенная полка не должна препятствовать его открытию

После монтажа проверьте отсутствие посторонних шумов при тряске полки – плохо зафиксированные фрагменты могут дребезжать. Качественно уложенный слой снижает шум в зоне задних сидений на 4-7 дБ, эффект особо заметен на скоростях свыше 80 км/ч.

Протяжка потолочного сукна термофеном для устранения провиса

Для устранения провисания потолочного сукна необходимо последовательно прогреть проблемные участки термофеном, установленным на среднюю температуру (150-200°C). Держите прибор на расстоянии 15-20 см от поверхности, равномерно перемещая его круговыми движениями. Под действием тепла материал становится эластичным и легко поддается формовке.

Непрерывно прогревая зону провиса, планомерно подтягивайте сукно от центра к краям руками или пластиковым шпателем с мягким краем. Важно работать оперативно, так как материал быстро остывает и восстанавливает жесткость. Избегайте чрезмерного натяжения – это может привести к деформации основы или растяжению крепежных клипс.

Ключевые рекомендации:

• Перед прогревом снимите плафоны освещения и другие выступающие элементы потолка
• Обязательно выполняйте работу в высоких перчатках для защиты рук
• Используйте термофен с регулируемым температурным режимом
• Не допускайте температурных пятен на ткани
• При необходимости обработайте крупные провисы в несколько этапов

Контроль результата: после остывания сукно должно плотно прилегать к каркасу потолка без волн и пузырей. Проверьте надежность фиксации материала во всех крепежных точках.

Замена обивки дверей на двухцветную кожу с прострочкой

Демонтаж старой обивки и подготовка поверхности начинается с аккуратного снятия дверных панелей при помощи отвёртки и фомки, особое внимание уделяя хрупким крепежным клипсам. Остатки старого клея удаляются металлической щеткой или шпателем, после чего пластик тщательно обезжиривается. Поврежденные подложки укрепляются стекловолокном или заменяются во избежание скрипа при эксплуатации.

При раскрое нового материала двухцветные кожаные сегменты вырезаются по шаблонам с запасом 20-25 мм для подворотов. Соединительные швы графитируют мелом для фиксации рисунка перед прошивкой капроновыми нитями контрастного цвета на промышленной машине. Для сложных изгибов используют термоформирование: материал прогревается строительным феном до 80°C для лучшего натяжения.

Технология обтяжки дверей

1. Нанесение контактного клея «Рапид» кистью в 2 слоя с промежуточной сушкой
2. Предварительная фиксация центральных частей обивки с последующим постепенным разглаживанием по кромкам
3. Формирование характерных складок в зоне динамиков трехточечным методом
4. Обрезка излишков кожи ножом с эргономичной рукоятью
5. Установка панелей обратно с заменой поврежденных креплений-пистонов

Интеграция динамиков в дверные подиумы 16 см

Основная сложность интеграции 16-сантиметровых динамиков в подиумы Приоры заключается в ограниченной глубине монтажа стандартных дверей, требующей точного расчета геометрии конструкции. Качественно изготовленный подиум должен обеспечивать жесткое крепление динамика без вибраций, формировать акустически правильный объем за диффузором и гармонично вписываться в интерьер. Ошибки при проектировании приводят к резонансам, потере детализации звука и механическим повреждениям динамиков при закрытии дверей.

Критически важен выбор материалов: оптимально использовать эпоксидную смолу для армирования стекловолоконных основ или многослойную склейку фанеры с гидроизоляционной пропиткой. Обязательна проклейка швов вибродемпфирующими материалами типа жидкой шумки для устранения паразитных призвуков. Акустическое оформление тыльной части динамика включает создание герметичного объема с применением синтепона и расчетом формы подиума, исключающий "запирание" тылового излучения.

Этапы изготовления и установки

1. Подготовка основы: удаление заводского пластикового подиума, нанесение вибропоглощающего слоя на металл двери
2. Формовка подиума с применением эпоксидной матрицы или 3D-моделирования с последующей фрезеровкой фанеры
3. Юстировка посадочных мест с зазором 5-7 мм от окна при полном опускании стекла
4. Монтаж шумоизоляции внутренних полостей конструкций материалами типа Блопласт

Рекомендуемые параметры для 16 см компонентов:

• Оптимальный объем замкнутого корпуса за динамиком: 1.5-2.5 литра
• Угол наклона ВЧ-динамика: 15-30° к точке прослушивания
• Толщина корпуса подиума: от 12 мм (многослойная березовая фанера)

Тип динамика	Минимальная глубина посадки (мм)	Рекомендуемый нахлёст рамки (мм)
Бюджетный коаксиал	60-65	3-4
Компонентный midbass	70-80	5-6

Установка дверных карманов с подсветкой и мягкими вставками

Модель карманов подбирается по совместимости с конфигурацией дверей Приоры, где ключевым параметром является соответствие крепежных точек заводским отверстиям. Перед монтажом демонтируют штатные обивки, отсоединяют электропроводку стеклоподъемников и динамиков, после чего производят примерку новых элементов – важно проконтролировать плотность прилегания к дверной карте и отсутствие деформации пластика.

Подключение светодиодной подсветки осуществляется через штатный выключатель освещения салона или отдельную кнопку: проводка протягивается через корпус двери с уплотнителем, защищается гофрой и подключается к бортовой сети через предохранитель. Мягкие вставки из экокожи или алькантары фиксируют на клей-герметик по контуру кармана, избегая пузырей и перекосов материала.

Ключевые этапы работы

1. Снятие заводских карманов и подготовка посадочных зон
2. Тестовая установка, подгонка креплений
3. Прокладка проводки для светодиодной ленты
4. Фиксация мягких вставок термоклеем
5. Обратная сборка дверных панелей

Материал вставок	Срок службы	Особенности ухода
Искусственная кожа	5-7 лет	Влажная обработка без абразивов
Алькантара	8-10 лет	Чистка мягкой щёткой

Важно: при сверлении дополнительных отверстий под провода используйте защитные втулки для предотвращения перетирания изоляции.

Модернизация ручек открывания дверей под хромированные

Стандартные пластиковые ручки открывания дверей на Приоре выглядят бюджетно и быстро теряют презентабельный вид из-за истирания поверхности и появления царапин. Установка хромированных аналогов – эффективное решение для повышения визуальной привлекательности салона, придающее элементам интерьера дорогой блеск и устойчивость к повседневным нагрузкам.

Хромированные ручки доступны в двух вариантах исполнения: полная замена механизма или монтаж накладок поверх штатных деталей. Первый способ обеспечивает максимальную эстетику и надежность, но требует навыков разборки карты двери, тогда второй вариант проще в установке, хотя может выглядеть менее аккуратно из-за видимых креплений или небольшого люфта.

Процесс замены механизма (основные этапы)

1. Аккуратно снимите обшивку двери, открутив крепежные болты и клипсы по периметру.
2. Отсоедините трос ручки от замка и разблокируйте фиксаторы штатного механизма.
3. Установите новый хромированный механизм (например, LUZAR или аналог в OEM-исполнении), зафиксируйте крепежом.
4. Подключите трос, проверьте работоспособность замка и плавность хода ручки.
5. Закрепите обшивку обратно, убедившись в отсутствии перекосов.

Тип деталей	Преимущества	Рекомендации
Полный механизм	Идеальный внешний вид, долговечность	Требует опыта, выбор брендовых производителей (KS, Febest)
Накладки	Быстрый монтаж, бюджетный вариант	Проверять посадку под артикул модели, фиксировать на спецклей

Важно: Используйте только сертифицированные комплектующие – дешевые хромированные накладки могут отслаиваться или давать желтизну через несколько месяцев. При полной замене механизма проверяйте совместимость тяг с замком конкретной модификации Приоры. После установки обработайте соединения силиконовой смазкой для предотвращения скрипов.

Замена козырьков на модели с подсвеченными зеркалами

Замена стандартных козырьков на модификацию с подсвеченными зеркалами требует учета особенностей электропроводки. Новые козырьки интегрируются в сеть освещения салона через штатные разъемы, что исключает необходимость самостоятельной прокладки проводов. Перед установкой обязательно сверьте совместимость разъемов и номинальные характеристики подсветки.

Демонтаж начинается с аккуратного поддевания пластиковых заглушек креплений в верхней части лобового стекла. После извлечения крепежных винтов отсоедините разъем питания подсветки зеркала нажатием на фиксатор. Избегайте резких движений – проводка заведена через поворотный механизм козырька и может повредиться при чрезмерном усилии.

Порядок установки

1. Проложите проводку нового козырька через штатные отверстия в крыше, совместив с заводской трассой.
2. Закрепите корпус винтами и закройте заглушки, проверив отсутствие перекоса.
3. Соедините разъем подсветки до характерного щелчка фиксатора.
4. Протестируйте функциональность: освещение должно активироваться при открытии козырька.

При возникновении проблем с подсветкой убедитесь в корректном соединении контактов и отсутствии переломов проводов в поворотном узле. Для моделей без предустановленной проводки потребуется монтаж отдельной линии от плафона освещения с обязательной изоляцией соединений.

Переделка пепельницы в нишу для смартфона с USB

Снимите центральную панель приборов, чтобы получить доступ к тыльной стороне пепельницы. Аккуратно демонтируйте заводской блок пепельницы вместе с подсветкой, сохраняя крепежные элементы. Зачистите края полученной ниши наждачной бумагой для устранения заусенцев и визуально оцените глубину свободного пространства для размещения смартфона.

Последовательно просверлите отверстие диаметром 19–22 мм в боковой стенке ниши. Вставьте подготовленный USB-разъём с резиновой прокладкой, плотно закрепив его контргайкой. Сформируйте кабель-косу из трёх проводов (+, –, опционально data) сечением 0,5–0,75 мм², подключив их к контактам гнезда методом пайки с термоусадкой. Выведите проводку через заводские технологические каналы под торпедой.

• Варианты подключения питания:
  1. Прикуриватель: припаять параллельно штатному разъёму с предохранителем 10А.
  2. Магнитола: использовать free GND и ACC+ (требует снятия головного устройства).
  3. Блок предохранителей: через адаптер с микропредохранителем 2А к линии зажигания.
• Фиксирующие элементы:

  Материал	Толщина	Способ крепления
  Пористый неопрен	5 мм	Самоклеящийся слой по контуру ниши
  Силиконовые вставки	3 мм	Вырезы под конкретную модель телефона

Тщательно заизолируйте соединения флуоресцентной лентой ПВХ, уложите проводку без натяжения и произведите сборку консоли в обратной последовательности. Проверьте положение смартфона при резких манёврах и работоспособность USB-разъёма тестовым устройством до фиксации торпеды на штатные защёлки.

Обшивка центрального тоннеля кожей с контрастными швами

Данная доработка кардинально меняет визуальное восприятие интерьера, добавляя элемент премиальности и скрывая следы эксплуатации штатного пластика. Атмосферостойкая кожа с качественной покраской устойчива к выцветанию и случайным царапинам, а уплотнительная прослойка гасит вибрации и посторонние шумы от коробки передач.

Контрастная прострочка создаёт акценты в салоне, визуально расширяет пространство и перекликается с другими кожаными элементами: рулём, панелью приборов или чехлами сидений. Особое внимание уделяется зоне рычага КПП и подлокотника – эти участки требуют усиления швов и плотного прилегания материала.

Ключевые этапы модернизации:

• Разборка тоннеля: демонтаж пластиковых накладок, рукоятки КПП и рамки педального узла с тщательной очисткой поверхностей
• Раскрой материала: термоформирование кожи по шаблонам с припуском 20 мм, организация технологических прорезей под элементы управления
• Подготовка основы: обезжиривание, нанесение адгезива и проклейка антискрипной подложки толщиной 2-3 мм
• Фиксация обивки: последовательное натяжение кожи с использованием монтажного фена и тщательная прошивка нитью в цвет акцентов (оранжевый, белый, красный)

Проблемные зоны и их решение:

Проблема	Способ устранения
Складки у рычага КПП	Клиновидные насечки на изнаночной стороне материала
Отслоение у педального узла	Двойная проклейка эпоксидным клеем и армирование сеткой
Разнотон швов	Использование ниток с УФ-защитой и антистатической пропиткой

Важно: для скрытого крепления вместо хомутов применяйте штатные фиксаторы тоннеля с предварительной оклейкой их кромки войлоком. Регулярная обработка гидрофобным спреем продлит срок службы обивки.

Интеграция охлаждаемого бокса в подлокотник

Основой модернизации становится установка компактного термоэлектрического модуля Пельтье в полость заводского подлокотника. Необходимо вырезать технологическое отверстие в верхней крышке для вентиляции и обеспечения контакта холодной поверхности с внутренним пространством бокса. Каркас изолируется вспененным полиэтиленом толщиной 5-10 мм для минимизации теплопотерь и снижения вибраций.

Электрическая часть подключается к бортовой сети напрямую через предохранитель номиналом 10-15А, с обязательной установкой тумблера на центральной консоли. Рекомендуется использовать медную проводку сечением 1.5-2.5 мм² для стабильной работы компрессора. Внутренние стенки оформляются влагостойким ABS-пластиком с перфорацией для равномерного распределения холода.

• Конструктивные элементы
  • Терморегулятор с диапазоном +5°C...+15°C
  • Фильтры воздуховода от конденсата
  • Газлифт для плавного открывания
• Эксплуатационные нюансы
  1. Запрет охлаждения жидкостей в стеклянной таре
  2. Очистка вентиляторов раз в 15 000 км пробега
  3. Отключение при длительной стоянке

Альтернативный вариант – установка съёмного изотермического вкладыша с аккумулятором холода, к которому подводится охлаждение от штатного климатизма. Такой подход проще в монтаже, но обеспечивает меньшую температурную стабильность (+8°C...+12°C).

Этап	Сложность	Стоимость
Расширение ниши	★★★★☆	1500₽
Электроподключение	★★★☆☆	2200₽
Гидроизоляция	★★★★★	3400₽

Установка металлических накладок на педали

Металлические накладки улучшают сцепление обуви с поверхностью педалей, исключая проскальзывание даже при агрессивной манере вождения или влажной погоде. Они предотвращают износ резиновых элементов заводских педалей, обеспечивают четкий контроль над сцеплением, газом и тормозом, а также придают салону спортивный вид.

Для установки потребуются универсальные комплекты накладок из нержавеющей стали или алюминия, а также базовые инструменты: дрель, сверло по металлу (3-4 мм), крепежные винты с гайками. Накладки фиксируются через предварительно просверленные отверстия в родных педалях – размеры отверстий должны точно совпадать с крепежом пластины.

Особенности монтажа по типам педалей

• Педаль акселератора: Сверлите 3-4 отверстия в резиновом вставке. Накладка не должна цеплять коврик или пол при полном нажатии. Используйте короткие винты.
• Педаль тормоза: Убедитесь, что накладка не перекрывает датчик стоп-сигнала. Требуется усиленное крепление – минимум 4 винта с контргайками.
• Педаль сцепления: Самый простой монтаж. Проверьте зазор до ниши пола при полном выжиме. Достаточно 2-3 точек фиксации.

Педаль	Толщина накладки	Кол-во винтов
Газ	1.5-2 мм	3
Тормоз	3-4 мм	4
Сцепление	1.5-2 мм	2

После установки проверьте отсутствие люфта у всех пластин и шага резьбы на гайках. Контролируйте затяжку крепежа каждые 500 км пробега.

Полная шумоизоляция салона битопластом 4 мм

Битопласт толщиной 4 мм основан на битумно-резиновом композите с алюминиевым отражающим слоем. Материал демонстрирует оптимальное соотношение массы и эффективности: поглощает до 80% ударных шумов и гасит низкочастотные вибрации, что принципиально для конструктивных особенностей ВАЗ-2170. При выборе ключевы его экологическая нейтральность и устойчивость к перепадам температур (от -45°C до +120°C), обеспечивающая долговечность без деформаций или оплывания.

Монтаж требует полной разборки салона: снятия сидений, ковров, дверных карт, потолочной обшивки и пластиковых панелей. Все металлические поверхности очищаются от загрязнений и обезжириваются Уайт-спиритом. Материал нарезается с учетом геометрии элементов кузова – акцент делается на зонах интенсивного резонанса: полу, тоннеле КПП, колесных арках, дверных проемах и перегородке моторного отсека. Плотное прикатывание силиконовым валиком исключает воздушные пузыри и гарантирует адгезию.

Зоны обработки и этапы работы

Участок	Рекомендованное покрытие	Эффект
Пол салона	Двухслойное (Битопласт + пенополиэтилен)	Снижение гула от покрышек на 70%
Тоннель КПП	Сплошное оклеивание	Подавление вибрации КПП
Двери	Внутренние полости и внешняя обшивка	Устранение дребезжания динамиков
Потолок	Комбинированное (включая поперечные ребра)	Защита от шума дождя

Результат проявляется через сокращение акустического фона до уровня 65 дБ на скорости 120 км/ч: исчезает гул колесные арки, минимизируется шум ветра и механических узлов. Дополнительные преимущества – термоизоляция летом и сохранение тепла зимой. Критический нюанс: монтаж требует тщательной подгонки при реинсталляции заводского интерьера для предотвращения зазоров или деформации обшивки. Качественная шумоизоляция повышает комфорт эксплуатации Приоры до категории премиальных седанов.

Замена стандартного напольного покрытия на коврики EVA 3D

Замена штатных ковриков Приоры на трехмерные модели EVA позволяет кардинально повысить защиту салона от влаги, грязи и механических повреждений. Легкий и упругий этиленвинилацетат (EVA) формирует точный барьер по контуру пола, исключая зазоры и надежно удерживая жидкость.

Монтаж не требует профессиональных навыков: готовые комплекты разработаны под геометрию ВАЗ-2170. Детали фиксируются штатными крепежами через заводские отверстия либо соединяются замками. Обслуживание ограничивается промывкой водой и периодической просушкой.

Ключевые преимущества EVA-ковриков для Приоры

• Полная водонепроницаемость благодаря бортикам высотой 3-7 см
• Ребристый противоскользящий рельеф на поверхности
• Антибликовое покрытие без эффекта "дешевого глянца"
• Термостойкость от -50°C до +110°C без деформаций
• Шумоизоляционные свойства (снижение гула на 15-20%)

Сравнение с альтернативами

Параметр	Штатные резиновые	Ворсовые	EVA 3D
Защита от влаги	Частичная	Нулевая	Полная
Очистка	Сложная (скопление грязи в пазах)	Только химчистка	Протирание/помывка
Срок службы	2-3 сезона	3-5 лет	7+ лет

Этапы самостоятельной установки

1. Демонтировать заводские коврики и тщательно очистить пол
2. Уложить EVA-основу, совместив с порогами и тоннелем
3. Перфоратором создать технологические отверстия под клипсы (если не предусмотрены)
4. Зафиксировать угловые сегменты пластиковыми замками типа "ласточкин хвост"
5. Установить штатные или оригинальные кнопочные крепления

Важно: маркировка LHD/RHD должна соответствовать леворульному исполнению ВАЗ-2170.Регулярная проверка крепежей продлит эксплуатацию.

Монтаж подиумов под сабвуфер в багажнике

Подиумы формируют жёсткое акустическое основание для сабвуфера, минимизируя вибрации кузова и улучшая звучание. Основные этапы включают создание каркаса из фанеры толщиной 18-22 мм, точную разметку крепежей динамика и вырезание технологических отверстий под проводку. Конструкция должна учитывать геометрию багажника Приоры, особенно запасное колесо под полом.

Обязательно усиление мест крепления металлическими пластинами или распорками для распределения нагрузки. Перед фиксацией подиума герметизируют все стыки жидкими гвоздями, а внутренние полости заполняют демпфирующим материалом (синтепон, минвата). Если короб проектируется отдельной секцией, его крепят к подиуму винтами с обратной стороны, обеспечивая компрессионную посадку уплотнителя.

Критичные требования к материалам и установке

• Термообработка древесины: фанера пропитывается огнебиозащитой и олифой, финишные слои грунтуются в 2 этапа
• Контроль резонанса: установка виброизоляции под подиум и на прилегающие кузовные панели
• Точность прилегания: зазоры свыше 2 мм по контуру требуют установки резиновых компенсаторов

Особое внимание уделите углу наклона (рекомендуется 20-45°), который влияет на направление звуковой волны. Для крепления динамиков используйте сквозные болты с контрящими гайками, исключающие ослабление соединения от вибраций.

Материал	Оптимальная толщина	Альтернативы
Берёзовая фанера	18-20 мм	МДФ HDF (22 мм)
Крепёжные пластины	Оцинкованная сталь 2 мм	Алюминиевый профиль

Важно: динамик не должен контактировать с обивкой багажника – обеспечьте зазор 30-50 мм при закрытой крышке. Проверьте отсутствие перекоса после установки контрольным прослушиванием басов на частоте 35-50 Гц.

Установка сидений с эффектом массажа на передние места

Процесс начинается с демонтажа штатных сидений: открутите четыре крепежных болта на каждом основании и отсоедините электрические разъемы (если установлены подогрев или датчики веса). Убедитесь, что массажные кресла совместимы с крепежными отверстиями кузова Приоры - при несоответствии потребуются переходные пластины или сварка новых кронштейнов.

При подключении электропроводки необходим отдельный силовой кабель от аккумулятора с предохранителем под капотом. Питание сидений должно идти через реле, управляемое замком зажигания, чтобы избежать разряда батареи в режиме парковки. Контрольные провода для пульта управления прокладываются под обшивкой порогов к центральной консоли.

Специфика монтажа и доработки

Этап	Требования	Рекомендации
Ввод в эксплуатацию	Бортовой компьютер 12V, амперметров	Тестировать нагрузку до 10А при пиковой мощности массажных модулей
Интеграция управления	Обход системы безопасности	Избегать врезки в CAN-шину – использовать независимый пульт

Критические аспекты установки:

1. Жгут проводов должен иметь сечение не менее 2.5 мм² для силовых линий с обязательной гофротрубкой в зонах трения о кузов
2. Роллеты направляющих требуют очистки от ворса и смазки – новые сиденья увеличат нагрузку на механизм регулировки
3. Проверьте просвет под рулевой колонкой: высота установленного кресла не должна блокировать перемещение руля

Для бесшумной работы вентиляции массажных узлов добавьте виброизоляционные прокладки из вспененного полиуретана между основанием сиденья и кузовом автомобиля.

Интеграция беспроводной зарядки в подстаканники Приоры

Проверьте совместимость стандарта беспроводной зарядки (чаще Qi) с вашим смартфоном перед началом работ. Подготовьте надежный 15W-модуль с защитой от перегрева и короткого замыкания, учитывая ограниченное пространство консоли. Минимальная высота качественного компонента – 8–10 мм для сохранения функциональности подстаканников.

Аккуратно демонтируйте пластиковый корпус подстаканников, высверлив крепежные клипсы по периметру. Проведите предварительную примерку модуля: он должен лежать строго горизонтально без перекосов, иначе эффективность зарядки снизится на 30–40%. Дополните конструкцию термостойкой прокладкой между электроникой и пластиком во избежание деформации при летней эксплуатации.

Технологический монтаж и подключение

1. Фиксация модуля: крепите на эпоксидный клей или двухсторонний скотч, исключая вибрации. Выведите кабель через технологическое отверстие в бардачок
2. Питание: запитывайте от прикуривателя через DC-DC преобразователь (12V→5V) либо от свободного провода магнитолы (проверьте мультиметром нагрузочную способность линии)
3. Кабель-канал

Проведите испытание при работающем двигателе: телефон должен заряжаться при разных положениях в подстаканнике. Средняя стоимость проекта – 800–1500₽ против 3500₽ за заводские решения. Избегайте дешевых noname-модулей: их КПД редко превышает 60%, а риск перегрева пластика возрастает экспоненциально.

Замена штатных ремней безопасности на четырехточечные каркасные

Демонтаж штатных ремней осуществляется через отключение коннектора подушкам безопасности и выкручивания крепежных болтов спинки заднего сиденья, боковых облицовок стоек и направляющих. Кронштейны штатных устройств полностью удаляются, а отверстия маскируются заглушками для сохранения эстетики салона.

Фиксация каркасных ремней требует усиления точек крепежа: нижние якорные элементы устанавливаются в штатные места крепления задних ремней на полу, а верхние крепятся к стальной арке кузова за спинками передних сидений через предварительно просверленные отверстия с применением распорных втулок и болтов M10 класса 10.9. Обязательна проверка параллельности лямок и угла наклона диагональных строп для исключения перекоса при натяжении.

Критические аспекты монтажа

• Контроль зазоров: подушки безопасности отключаются полноразмерным эмулятором сопротивления для избежания ошибок бортовой системы
• Позиционирование замка: центральный замок размещается строго по осевой линии кресла с выносом от живота на 45-60 мм для исключения травм при фронтальном ударе
• Тестирование натяжителей: катушки с инерционными механизмами требуют калибровки под массу пассажира тестовыми грузами 75-90 кг

Для соответствия регламентом СП 346.1325800.2018 необходимо использовать ремни с сертификацией FIA 8854/98 и дублировать заводскую маркировку на замке несмываемой краской. Эксплуатация ограничена трековыми режимами из-за риска травмирования при перевороте и нестандартных позах.

Установка системы климат-контроля вместо печного блока на ВАЗ-2170 Приора

Замена штатного отопителя на климат-контроль требует полной переборки торпедо и демонтажа старого блока управления печкой. Ключевой этап – установка электрических сервоприводов заслонок (их обычно три: температура, распределение воздуха, рециркуляция), подключаемых к электронному блоку управления (ЭБУ) новой системы. Обязательна прокладка дополнительной проводки для датчиков температуры в салоне и заборного воздуха.

Интеграция с электропроводкой автомобиля сложна: необходимо подключить ЭБУ климат-контроля к бортовой сети через предохранитель, синхронизировать его работу с CAN-шиной (часто требуется установка эмулятора для совместимости со штатными датчиками Приоры) и вывести на экран головного устройства или отдельный дисплей. После сборки выполняется тестирование заслонок, калибровка температурных сенсоров и адаптация системы для корректного обдува всех зон салона.

Основные компоненты для замены:

• Блок климат-контроля (оригинальный или совместимый аналог)
• Комплект сервоприводов заслонок
• ЭБУ системы
• Датчики температуры (салона, испарителя, заборного воздуха)
• Жгут проводов с коннекторами
• Кронштейны и крепежи

Важные нюансы:

1. Требуется программная настройка через диагностический разъем OBD-II для активации функций климат-контроля в ЭБУ автомобиля.
2. Корректная установка дефлекторов и воздуховодов критична для равномерного распределения потоков.
3. При использовании нештатных компонентов возможно нарушение герметичности системы кондиционирования.

Проблема	Решение
Ошибка "Low Freon" после установки	Проверка герметичности магистралей, заправка хладагента
Заслонки не реагируют на команды	Тест проводки, калибровка сервоприводов через ПО
Неравномерный прогрев	Чистка радиатора печки, настройка заслонок рециркуляции

Интерактивная подсветка ног RGB с датчиком движения

Основная задача такой подсветки заключается в создании динамичной атмосферы внутри салона и повышении как функциональности при плохом освещении, так и визуальной привлекательности низа торпедо и зоны ковровых покрытий. Она автоматически включается при обнаружении движения, обеспечивая необходимое освещение во время посадки или высадки, а также для поиска мелких упавших предметов под рулевой колонкой и сиденьями.

Для достижения интерактивности используется ИК-датчик движения, располагаемый в районе тоннеля центральной консоли или в месте водительских ног. Конструкция и чувствительность датчика подбираются так, чтобы избежать ложных срабатываний от колебаний автомобиля на ходу, но гарантированно реагировали на появление в кокпите пассажира.

Установка и настройка системы

• Необходимые компоненты: RGB светодиодная лента с классом защиты IP67 (IP68), ИК-датчик движения с требуемым углом обзора, компактный контроллер RGB (часто Bluetooth или RF), блок управления/драйвер для ленты, провода сечением 0.5-0.75 мм², блок предохранителей, крепеж (клипсы, двухсторонний скотч 3М VHB).
• Этапы монтажа: закрепление RGB-ленты под передними кронштейнами сидений и вдоль тоннеля коробки передач пассажира или под торпедой; установка ИК-датчика в зоне эффективного охвата пространства у педалей пассажира; подключение всех компонентов к контроллеру; подача питания (+12V) через отдельный предохранитель на шину ACC/B+ с подкапотной аккумуляторной батареи или монтажный блок плавких вставок с обязательным заземлением (-) на кузов.

Параметр	Важная характеристика
Яркость RGB-ленты (SMD 5050)	50-60 люмен/диод – достаточная видимость без ослепления в темноте для пассажира.
Вид крепления датчика	Скрытый или декоративный кожух – не должен мешать педалям или пассажиру.
Тип контроллера управления	Bluetooth + пульт ДУ/смартфон – для смены цвета, яркости, режимов (мерцание, переход).
Источник питания	Стабилизированные +12В (бортсеть) – необходим DC-DC регулятор при высокой мощности ленты (>5А).

Настройка режимов работы осуществляется через мобильное приложение или физический пульт управления: задается цветовая температура для штатного режима длительной работы, порог чувствительности и время свечения после срабатывания датчика движения (рекомендуется 60 секунд), а также выбор статического цвета или анимированных эффектов парковочной подсветки при появлении пассажира. Важно программно отвязать подсветку салона от габаритных огней, чтобы пользоваться ей независимо для движения ног.

Корректная интеграция не нагружает ЭБУ и получает питание автономно.

Заводская кнопка Start-Stop: установка и сопряжение с иммобилайзером

Установка требует подключения кнопки к трём основным цепям: +12V при включённом зажигании, сигнальный провод стартера (контакт 50) и линию управления иммобилайзером. Используйте оригинальный модуль кнопки и разъёмы для корректной работы сигнализации электропакета.

Перед монтажом снимите минусовую клемму АКБ. Интегрируйте новую проводку в штатный жгут от замка зажигания к блоку управления ЭСУД, сохраняя сечение проводов и используя термоусадку для изоляции. Контролируйте фиксацию контактов в колодках во избежание ложных срабатываний.

Процедура сопряжения с иммобилайзером

1. Подсоедините сервисный сканер к диагностическому разъёму OBD-II
2. Активируйте режим "обучение ключей" в меню блока АПС-4
3. Считайте PIN-код иммобилайзера из памяти ЭБУ
4. Выберите опцию "Привязка кнопки Start-Stop"

Калибровка после установки:

• При успешном сопряжении индикатор колёсного ключа на панели должен погаснуть
• Проверьте блокировку запуска при отсутствии метки транспондера
• Протестируйте работу системы с двумя запрограммированными ключами

При замене кнопки выполните сброс ошибки B3041 через сканер. Использование неоригинальных компонентов приведёт к конфликту с CAN-шиной и блокировкой пуска.

Список источников

При подготовке статьи о тюнинге салона LADA Priora (ВАЗ-2170) использовалась достоверная информация из профильных ресурсов, посвящённых автомобильной тематике. Основной акцент делался на специализированные платформы, где владельцы и мастера делятся практическим опытом модернизации.

Источники тщательно отбирались по критериям актуальности данных, технической грамотности материалов и наличия подтверждённых результатов доработок. Особое внимание уделялось долгосрочным отзывам о качестве установки деталей совместимости тюнинга с заводскими узлами автомобиля.

Ключевые ресурсы

1. Профессиональные автомаг:
   • Журнал "За рулём"
   • Портал AutoReview.ru
2. Форумы владельцев LADA Priora:
   • Раздел "Тюнинг и доработки" на DRIVE2.ru
   • Тематический форум PRIORA.RF
   • Сообщества LADA Priora в ВКонтакте
3. Специализированные YouTube-каналы:
   • SVOYДМИЗЕЛЬ
   • Garage 12
   • Штурм Мотора
4. Каталоги производителей тюнинг-аксессуаров:
   • Официальный сайт LADA Sport Rosneft
   • Ассортимент интернет-магазинов STELS, VIPAVTO
5. Техническая документация:
   • Руководство по ремонту ВАЗ-2170 ПРИОРА
   • Каталог ECT центра компании АВТОВАЗ

Видео: Тюнинг Лада Приора ВАЗ 2170, 2171, 2172


• Как победить страх за рулем - правда для начинающих

• Ремни ГРМ Gates - Что говорят отзывы, советы при покупке

• Характеристики силовых агрегатов различных автомобильных моделей
