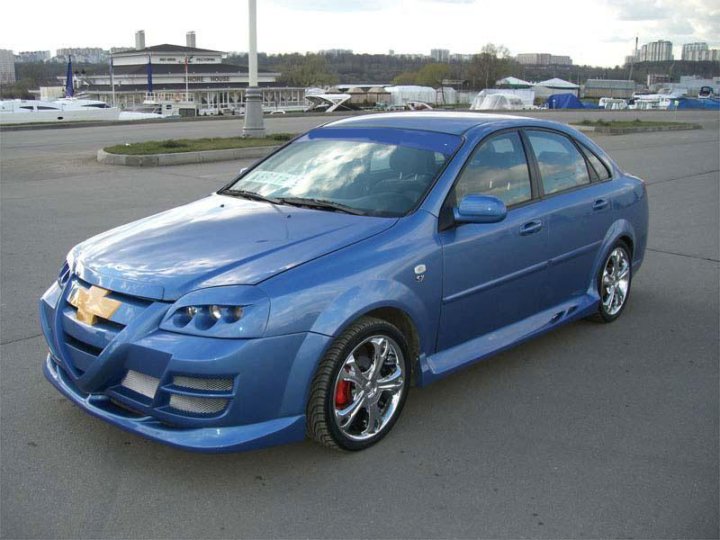

Тюнинг Шевроле Лачетти своими руками

Статья обновлена: 18.08.2025

Chevrolet Lacetti прочно занял место среди популярных бюджетных седанов на дорогах СНГ. Его надежная конструкция и доступность запчастей делают автомобиль идеальным кандидатом для модернизации.

Самостоятельный тюнинг позволяет не только сэкономить средства, но и придать машине уникальный характер. От визуальных доработок до улучшения технических характеристик – многие преобразования реально выполнить в гараже без профессионального оборудования.

Выбор и установка спортивных впускных воздушных фильтров

Принципиальная разница между штатным и спортивным фильтром заключается в плотности материала и конструкции. Спортивные версии изготавливаются из многослойной хлопчатобумажной ткани, металлической сетки или синтетических волокон с высокой пропускной способностью, что снижает сопротивление входящего потока. Для Лачетти актуальны два варианта: нулевого сопротивления ("нулевики") круглой формы для штатного воздухозаборника или готовые комплекты с коробом и патрубком.

Ключевой критерий выбора – соответствие посадочным размерам штатного места установки. Популярные бренды (K&N, BMC, Simota) предлагают модели конкретно под Лачетти с двигателями 1.4, 1.6 и 1.8 л. Для "нулевиков" обязательна покупка специального промасочного состава – без него фильтрация резко ухудшается. Комплекты с корпусом требуют проверки совместимости с датчиком массового расхода воздуха (ДМРВ).

Технология монтажа

Демонтаж штатного фильтра выполняется после отщёлкивания защёлок пластикового короба. Установка спортивного аналога зависит от типа:

• Круглый "нулевик": устанавливается в родной корпус вместо бумажного элемента с точной фиксацией уплотнительного контура.
• Комплект с коробом: требует снятия штатного воздуховода, монтажа нового корпуса на штатное место или рядом через переходники, подключения патрубка к дроссельному узлу и фиксации ДМРВ.

После установки обязательно проверьте герметичность соединений – подсос нефильтрованного воздуха губителен для двигателя. Первичный эффект проявляется в диапазоне 2500-4000 об/мин: двигатель становится отзывчивее, особенно при резком нажатии педали газа.

Тип фильтра	Прирост мощности*	Особенности обслуживания
"Нулевик" в штатном коробе	3-5%	Чистка каждые 5000 км, пропитка маслом
Комплект с корпусом	5-8%	Защитный экран от горячего воздуха, чистка каждые 7000 км

*Усреднённые данные при исправном двигателе и комплексном тюнинге

Замена штатных колпаков на дисках на стилизованные

Штатные колпаки колес Шевроле Лачетти часто выглядят утилитарно и со временем теряют внешний вид из-за царапин или выгорания пластика. Установка стилизованных колпаков – самый доступный способ преобразить экстерьер без серьезных затрат, придав дискам индивидуальность даже на базовой комплектации.

При выборе новых колпаков важно учитывать не только дизайн, но и посадочный диаметр (стандарт для Лачетти – R13-R16), тип крепления (штатные обычно фиксируются пружинными защелками на ободе), а также материал изготовления. Качественные варианты из ABS-пластика с металлизированным покрытием устойчивы к ударам мелких камней и коррозии.

Порядок замены и ключевые нюансы

Снятие старых колпаков: Аккуратно подденьте штатный колпак монтажной лопаткой или плоской отверткой через технологическое отверстие сбоку (избегайте царапин на диске!). Надавите на защелки изнутри по окружности, после чего элемент легко выйдет из посадочного места.

Критерии выбора стилизованных моделей:

• Совместимость: точное соответствие диаметра обода (указан на тыльной стороне колпака)
• Крепление: надежные пружинные фиксаторы или винтовой механизм (для моделей "под болт")
• Дизайн: черные матовые, хромированные, карбоновые текстуры или эмблемы Chevrolet
• Вентиляция: перфорация улучшает охлаждение тормозов

Установка новых колпаков: Тщательно очистите посадочное место на диске от грязи. Совместите крепежные пазы нового колпака с ободом и равномерно надавите по периметру до характерного щелчка защелок. Проверьте отсутствие люфта и надежность фиксации.

Тип колпака	Преимущества	Недостатки
Штампованные металлические	Высокая прочность, ремонтопригодность	Склонность к коррозии, большой вес
Литой пластик (ABS)	Малый вес, разнообразие дизайнов	Хрупкость при ударах, выцветание
Колпаки "под болт"	Спортивный вид, максимальная фиксация	Требуют сквозного монтажа, высокая цена

Регулярно мойте новые колпаки бесконтактным способом – агрессивная химия разрушает покрытие. При появлении люфта проверьте состояние фиксирующих пружин: их подгибают пассатижами или заменяют на ремонтные комплекты.

Монтаж светодиодных противотуманных фар ПТФ своими силами

Замена штатных противотуманных фар на светодиодные модели для Chevrolet Lacetti значительно улучшает видимость в сложных погодных условиях и придает автомобилю современный внешний вид. Светодиодные ПТФ потребляют меньше энергии, обладают большей яркостью и долгим сроком службы по сравнению с галогенными аналогами.

Перед началом работ убедитесь в совместимости выбранных светодиодных фар с моделью вашего Лачетти (седан, хэтчбек или универсал), отключите минусовую клемму аккумулятора и подготовьте рабочее пространство. Для доступа к фарам может потребоваться снятие защитных кожухов или бампера в зависимости от года выпуска авто.

Инструменты и материалы

Для самостоятельной установки потребуется:

• Светодиодные противотуманные фары, совместимые с Chevrolet Lacetti
• Комплект проводки с реле и предохранителем (при отсутствии штатной проводки)
• Крепежные элементы (хомуты, скобы, саморезы)
• Изолента ТУТ или термоусадочные трубки

Инструменты:

• Набор отверток (крестовых и плоских)
• Ключи Torx T15-T20 (для демонтажа бампера)
• Кусачки, нож, паяльник
• Мультиметр для проверки цепи

Этапы монтажа:

1. Демонтаж старых фар: Снимите защитные решетки/декоративные накладки в бампере. Отсоедините разъемы питания, открутите крепежные болты ПТФ.
2. Подготовка проводки: При замене "голых" ламп подключите новые ПТФ к штатным разъемам. Для установки дополнительных фар проложите провод от АКБ через моторный отсек, установите реле и предохранитель (15-20А) возле аккумулятора.
3. Фиксация фар: Установите светодиодные блоки в штатные посадочные места, закрепите болтами. Убедитесь в отсутствии зазоров и вибрации.
4. Электрическое подключение: Соедините провода согласно схеме (обычно желтый - "+" к реле, черный - масса на кузов). Изолируйте соединения термотрубкой. Выведите кнопку включения в салон через технологическое отверстие в моторном щите.
5. Проверка и регулировка: Подключите АКБ, протестируйте работу фар. Отрегулируйте световой пучок винтами корпуса: верхняя граница луча должна быть ниже основной оптики на 5-10 см на расстоянии 5 метров от стены.

После монтажа обработайте места ввода проводов в салон герметиком. Регулярно очищайте поверхность светодиодных фар от грязи для сохранения эффективности светового потока и предотвращения перегрева.

Покраска тормозных суппортов в контрастный цвет

Покраска тормозных суппортов – относительно доступный способ визуального тюнинга, позволяющий выделить колесные диски и придать "Лачетти" более спортивный вид. Ключевой момент – выбор контрастного по отношению к кузову цвета, который будет эффектно смотреться через спицы дисков.

Качественная подготовка поверхности – абсолютно обязательный этап, от которого напрямую зависит долговечность покрытия и его внешний вид. Необходимо тщательно удалить всю грязь, пыль, остатки тормозной колодки, но главное – обезжирить суппорт до идеально чистой металлической поверхности, используя специальные очистители тормозов или универсальные обезжириватели.

Материалы и процесс окрашивания

Для работы потребуется:

• Термостойкая краска: Специальная аэрозольная или кистевая эмаль, рассчитанная на высокие температуры (обычно до 500°C и выше). Наиболее популярны варианты в красном, желтом, синем, зеленом, оранжевом цветах.
• Термостойкий грунт (опционально, но желательно): Улучшает адгезию краски к металлу, особенно на старых суппортах.
• Обезжириватель (тормозной очиститель, уайт-спирит).
• Наждачная бумага (зерно 400-800) или корщетка для удаления ржавчины и старого покрытия.
• Защита: Малярный скотч, пленка или бумага для защиты тормозного диска, пыльника, шлангов, элементов подвески.
• Кисть (если используется не аэрозоль) или аэрозольный пистолет.

Основные шаги окрашивания:

1. Демонтаж колеса и суппорта (рекомендуется): Для качественной покраски суппорт лучше снять с автомобиля. Важно: При снятии суппорта не допускать провисания тормозного шланга. Если опыта нет, можно красить на месте, но защита соседних деталей должна быть максимальной.
2. Очистка и подготовка: Тщательно вымыть суппорт щеткой с мыльным раствором. Высушить. Обработать наждачкой/корщеткой, удаляя ржавчину, окалину, старое покрытие. Повторно обезжирить.
3. Грунтование (рекомендуется): Нанести тонкий слой термостойкого грунта. Дать высохнуть согласно инструкции.
4. Окрашивание:
   • Аэрозоль: Наносить тонкими слоями (2-4 слоя) с расстояния 20-30 см. Каждому слою дать просохнуть (5-15 минут).
   • Кисть: Использовать качественную кисть, наносить краску аккуратно, избегая подтеков. Обычно требуется 2-3 слоя.
5. Сушка: Дать краске полностью высохнуть (лучше оставить на несколько часов или на ночь). Некоторые краски требуют термической обработки (прогрева) для набора окончательной прочности – следуйте инструкции!
6. Сборка: Установить суппорт на место, подключить тормозную магистраль (если снимали), прокачать тормоза. Установить колесо.

Выбор контрастного цвета

Цель – создать яркий акцент. Вот несколько распространенных идей для "Лачетти":

Цвет кузова	Контрастные цвета суппортов
Черный, Серый, Серебристый	Красный, Желтый, Оранжевый, Зеленый, Синий, Фиолетовый
Белый	Красный, Черный, Желтый, Синий, Зеленый
Синий	Желтый, Оранжевый, Красный, Белый
Красный	Желтый, Черный, Золотой, Синий, Белый
Зеленый	Желтый, Оранжевый, Красный, Черный

Итог: Контрастная покраска суппортов – эффективный тюнинг для "Шевроле Лачетти", подчеркивающий диски и добавляющий спортивности. Успех зависит от терпения, тщательности подготовки и использования правильных материалов.

Самостоятельная установка ксеноновых ламп в фары

Установка ксенона требует понимания принципов работы светотехники и точного соблюдения алгоритма. Первым делом приобретите готовый комплект HID (ксеноновых ламп) с маркировкой H7 для штатных фар Лачетти, включающий лампы, балласты (блоки розжига) и крепежные элементы. Убедитесь в наличии необходимых инструментов: крестовой отвертки, изоленты, стяжек и кусачек.

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите защитные резиновые колпаки с тыльной стороны фар, отсоедините штатные разъемы питания ламп и аккуратно извлеките родные галогеновые лампы, удерживающиеся пружинным фиксатором. Не прикасайтесь к стеклянной колбе новых ламп голыми руками – используйте перчатки или салфетку.

Пошаговая сборка системы

1. Установка ламп: Вставьте ксеноновую лампу в посадочное место фары, зафиксировав пружинным замком. Убедитесь, что цоколь плотно прилегает без перекосов.
2. Подключение балластов: Соедините провода лампы с разъемами блока розжига. Закрепите балласты в подкапотном пространстве на штатных болтах или пластиковыми стяжками (вдали от подвижных частей и источников тепла).
3. Подача питания: Штатный разъем фары подключите к входу блока розжига. Изолируйте все соединения термоусадкой или изолентой.
4. Проверка и фиксация: Включите зажигание и проверьте работу обеих ламп. Прикрутите резиновые колпаки с предварительно вырезанными отверстиями для проводов, зафиксируйте провода стяжками.

Критические нюансы

• Обязательна установка корректора фар для предотвращения ослепления встречных водителей.
• Используйте только комплекты с маркировкой ECE – самодельные схемы из дешевых компонентов опасны возгоранием.
• При замене ламп в ПТФ (противотуманных фарах) выбирайте цветовую температуру не выше 4300K для лучшей пробивной способности света.

Проблема	Решение
Лампа не загорается	Проверить полярность подключения балласта
Прерывистое свечение	Заменить высоковольтный провод
Ошибка на приборной панели	Установить обманки (резисторы) в цепь питания

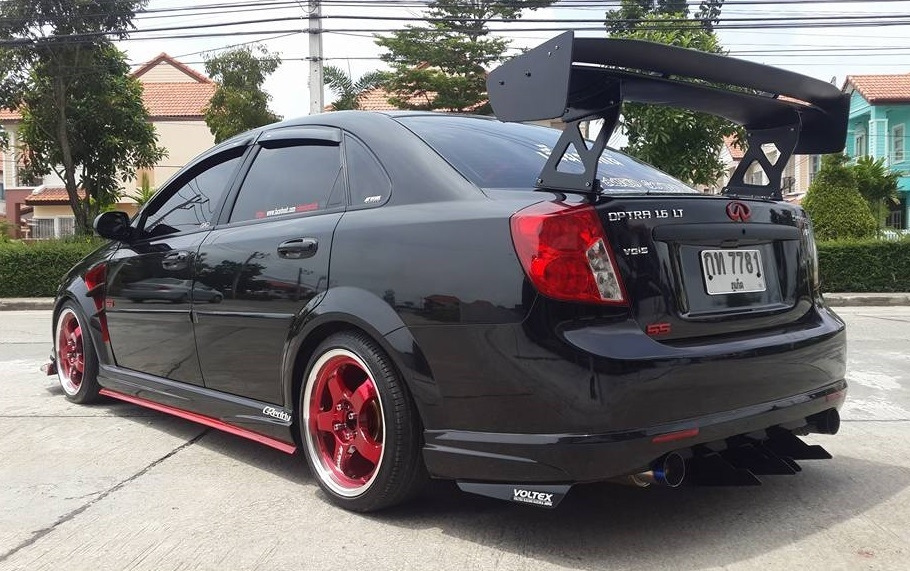

Изготовление и крепление спойлера на багажник Лачетти

Перед монтажом тщательно разметьте положение спойлера на крышке багажника, используя малярный скотч для точной фиксации разметки. Просверлите крепежные отверстия согласно шаблону спойлера, предварительно обработав металл антикоррозийным составом. Убедитесь, что отверстия соответствуют диаметру крепежных шпилек или болтов, оставив технологический зазор 1-2 мм для компенсации температурных расширений.

Установите спойлер на крышку, пропустив крепеж через отверстия. С внутренней стороны багажника зафиксируйте конструкцию гайками с широкими шайбами, равномерно затягивая соединения крест-накрест. Для дополнительной герметизации нанесите силиконовый уплотнитель между основанием спойлера и кузовом перед окончательной затяжкой. Проверьте отсутствие перекосов, закрывая/открывая багажник.

Ключевые нюансы установки

• Зазор на уплотнение: Обязательно оставляйте 3-5 мм между спойлером и кузовом для монтажной пены/герметика
• Защита ЛКП: Наклейте виниловую прокладку под зону контакта спойлера с кузовом
• Электропроводка

Тип крепления	Рекомендации	Риски
Сквозное болтовое	Использовать резиновые втулки + фиксатор резьбы	Коррозия в местах сверления
3М VHB двухсторонний скотч	Только для легких спойлеров + обезжиривание	Отрыв на высоких скоростях

Тюнинг руля: обшивка кожей или установка спортивной версии

Обшивка руля кожей – бюджетный способ улучшить эргономику и внешний вид без замены штатной детали. Используются готовые чехлы из натуральной или искусственной кожи, которые фиксируются швами. Этот метод сохраняет функциональность подушки безопасности и требует минимальных навыков: важно качественно натянуть материал и аккуратно прошить стежки для предотвращения скольжения.

Установка спортивного руля радикально меняет управление: уменьшенный диаметр и утолщенный обод ускоряют реакцию на повороты. Для Chevrolet Lacetti подходят универсальные модели (например, OMP или Sparco), но потребуются переходная крестовина-адаптер и отключение подушки безопасности. Обязательна переустановка штекера звукового сигнала и контроль совместимости креплений.

Сравнение методов

Критерий	Обшивка кожей	Спортивный руль
Стоимость	500–2000 ₽ (чехол)	От 5000 ₽ (руль + адаптер)
Сложность	Низкая (своими руками)	Высокая (демонтаж AIRBAG, адаптация)
Безопасность	Подушка сохраняется	Подушка демонтируется
Эффект	Тактильный комфорт, индивидуальный дизайн	Повышенная маневренность, гоночный стиль

Ключевые рекомендации

• Обшивка: выбирайте чехлы с перфорацией для вентиляции и антискользящим покрытием. Для плотной посадки используйте термофен при натяжке.
• Спортивный руль: убедитесь, что адаптер (например, NRG SRK-250H) совместим с креплением Lacetti. Проверьте работоспособность кнопки сигнала после монтажа.

Шумоизоляция дверей и пола автомобиля поэтапно

Шумоизоляция дверей и пола "Шевроле Лачетти" – ключевой этап улучшения акустического комфорта. Эти зоны генерируют основные шумы: от дорожного покрытия, колесных арок, механизмов дверей и двигателя. Качественная обработка снижает вибрации, глушит низкочастотный гул и улучшает звучание аудиосистемы.

Для работы потребуются вибропоглощающие материалы (типа "Шумка" или StP Aero), термосклеивающийся антискрип (битопласт), острый нож, строительный фен, обезжириватель, валик для прикатки и чистые ветоши. Обязательно демонтируйте обшивки и напольное покрытие, тщательно очистите металлические поверхности перед наклейкой.

Пошаговая инструкция по обработке дверей

1. Демонтаж дверных карт: снимите обшивки, открутив крепежные винты и клипсы. Отсоедините разъемы динамиков, ручек и подсветки.
2. Очистка поверхности: удалите грязь, пыль и остатки заводского клея обезжиривателем. Просушите металл феном.
3. Виброизоляция внешнего слоя:
   • Вырежьте куски вибропоглотителя по форме наружной металлической панели.
   • Прогрейте материал феном, плотно прикатайте валиком, особенно по краям и рельефу.
4. Антискрипная обработка: наклейте битопласт на внутренние элементы (монтажные проушины, тяги замка) для устранения дребезжания.
5. Усиление обшивки: приклейте слой виброматериала на тыльную сторону дверной карты перед установкой.

Технология шумоизоляции пола

После снятия кресел и ковров:

1. Обработайте центральный тоннель, зоны под педалями и крепления сидений вибропоглотителем (2-3 слоя с перехлестом).
2. Наклейте материал на колесные арки из салона, уделяя внимание стыкам.
3. Закройте виброизоляцию слоем шумопоглотителя (материал с текстильным покрытием типа Splen) по всей площади пола.
4. В зоне под ковриками дополнительно используйте влагостойкие покрытия.

Зона	Рекомендуемые материалы	Количество слоев
Двери (внешний слой)	Вибропоглотитель 2-3 мм	1
Дверные карты	Битопласт + легкий шумопоглотитель	2
Пол (виброизоляция)	Вибропоглотитель 4 мм	1-2
Пол (финишный слой)	Комбинированный шумопоглотитель	1

После завершения работ дайте клею полимеризоваться (12-24 часа), затем установите обшивки и ковры на место. Проверьте работу замков, стеклоподъемников и педального узла. Результат – снижение шума на 30-50% и улучшение акустики салона.

Установка неоновой подсветки днища Лачетти

Монтаж начинается с тщательной очистки и обезжиривания участков днища возле порогов, где будет крепиться подсветка. Необходимо заранее проложить проводку от аккумулятора в моторный отсек через технологические отверстия, установив в разрыв цепи реле и предохранитель (15-20А). Кабели фиксируются пластиковыми хомутами вдоль штатных жгутов, избегая контакта с подвижными элементами подвески и горячими деталями.

Неоновые трубки или светодиодные ленты размещаются параллельно порогам на расстоянии 20-30 см друг от друга, используя комплектные кронштейны или термостойкий 3М-скотч. Крепёж должен обеспечивать зазор не менее 15 см от дорожного покрытия. Особое внимание уделяется герметизации точек соединения проводов с трубками силиконовым герметиком для защиты от влаги и окисления.

Электрическая схема подключения

Элемент	Тип	Назначение
Реле	12V 30A	Управление нагрузкой
Предохранитель	15A	Защита цепи
Контроллер	RGB (опционально)	Смена цветов
Выключатель	Кнопочный	Активация из салона

Критические нюансы: Обязательно проверяйте целостность изоляции проводов в зонах возле выхлопной системы. При прокладке через межбамперные проёмы используйте резиновые втулки для предотвращения перетирания. Тестируйте систему до окончательной фиксации трубок, включая проверку работы при вибрации двигателя.

Рекомендуемые комплектующие для Лачетти:

• Гибкие неоновые трубки IP67 диаметром 8-10 мм
• Влагозащищённые RGB-контроллеры с пультом
• Медные провода сечением 1.5-2.5 мм²
• Термоусадка с клеевым слоем

Важно: Убедитесь, что концы трубок надёжно заглушены, а все соединения заизолированы термоусадкой. После установки отрегулируйте угол свечения, направляя свет строго вниз, чтобы избежать ослепления других участников движения.

Модернизация печки для улучшения обогрева салона

Слабый обогрев салона в холодное время года – распространённая проблема Chevrolet Lacetti, вызванная конструктивными особенностями штатной системы отопления. Основные причины – недостаточная эффективность радиатора печки, завоздушивание системы охлаждения и низкий КПД вентилятора.

Улучшение теплоотдачи требует комплексного подхода: от базовой профилактики до технических доработок. Реализация большинства решений доступна в гаражных условиях без специнструмента, но требует аккуратности при работе с элементами системы охлаждения.

Способы модернизации системы отопления

Для кардинального улучшения обогрева рекомендуется последовательное выполнение следующих этапов:

1. Промывка системы охлаждения
   • Удаление накипи из радиатора печки химическими средствами (например, Hi-Gear HG9020)
   • Механическая очистка патрубков компрессором
2. Апгрейд вентилятора салона
   • Установка крыльчатки с увеличенными лопастями (например, от Opel Astra H)
   • Монтаж дополнительного вентилятора на входящий воздуховод
3. Термоизоляция воздуховодов
   • Оклейка магистралей фольгированным материалом (Пенофол)
   • Герметизация стыков термостойким герметиком

Дополнительные улучшения: Замена термостата на более раннее открытие (82°C вместо 88°C), установка керамических подшипников в электромотор печки, применение безвоздушных пробок радиатора.

Компонент	Рекомендуемое решение	Эффект
Радиатор печки	Промывка + установка медного аналога	+25% теплоотдачи
Воздуховоды	Утепление + герметизация	Снижение теплопотерь до 15%
Вентилятор	Модернизация крыльчатки	Увеличение воздушного потока на 30%

Важно: После любых работ с контуром охлаждения обязательна тщательная прокачка системы для удаления воздушных пробок через расширительный бачок. Проверка герметичности соединений под давлением предотвратит течи антифриза.

Замена стандартных динамиков

Штатная акустика Chevrolet Lacetti часто не удовлетворяет требованиям к качеству звука из-за ограниченной мощности и узкого частотного диапазона. Установка компонентных динамиков или коаксиальных моделей с повышенной чувствительностью и мощностью – базовый этап аудиотюнинга, радикально улучшающий детализацию музыки.

Ключевым моментом является точный подбор размеров: передние динамики в дверях имеют диаметр 16.5 см (6.5 дюймов), задние на полке – 16.5 см или 13 см в зависимости от комплектации. Обязательно проверьте глубину монтажа – новые динамики не должны задевать стекла или механизмы при закрытии дверей.

Этапы замены и важные нюансы

Необходимые инструменты: набор отверток, коронка по металлу, стяжки, изолента, демонтажная лопатка. Дополнительно рекомендуются шумоизоляционные материалы для дверей – они устраняют вибрации и улучшают акустику.

1. Снимите дверные панели: открутите винты в ручках и подлокотнике, аккуратно отсоедините клипсы по периметру.
2. Демонтируйте штатные динамики: отключите клеммы, открутите крепежные болты или высвободите из посадочных мест.
3. Подготовьте площадку: при несовпадении размеров используйте монтажные переходные кольца из МДФ. Убедитесь в отсутствии зазоров.
4. Установите новые динамики: зафиксируйте саморезами, соблюдая полярность при подключении проводов (+/-).
5. Проверьте работоспособность до сборки дверей, затем повторите процедуру для задних динамиков.

Параметр	Штатные динамики	Рекомендуемые замены
Мощность (RMS)	15-25 Вт	40-80 Вт
Частотный диапазон	100 Гц - 18 кГц	35 Гц - 22 кГц
Чувствительность	86-89 дБ	92-95 дБ

Предупреждение: прямое подключение мощных динамиков к штатной магнитоле может вызвать перегрузку и искажения. Для компонентных систем с кроссоверами обязательна установка внешнего усилителя – учитывайте это при планировании бюджета.

Улучшение штатной подсветки приборной панели: диоды RGB

Замена штатных ламп накаливания или монохромных светодиодов на RGB-светодиоды позволяет радикально изменить цветовую схему подсветки приборной панели. Для работы потребуются RGB-диоды с аналогичным цоколем (чаще всего T5 или T10), контроллер для управления цветом, провода и инструменты для демонтажа панели.

Основная сложность заключается в аккуратном извлечении приборного щитка – необходимо отсоединить руль, снять защитные кожухи и открутить крепежные болты, избегая повреждения фиксаторов. После получения доступа к подсветке, старые лампы извлекаются из гнезд, а на их место устанавливаются RGB-аналоги с обязательной проверкой полярности перед подключением.

Ключевые этапы подключения и настройки

Электрическая часть реализуется по схеме:

• Общий плюс диодов соединяется с +12V после замка зажигания
• Минусовые провода (R, G, B) подключаются к выходам контроллера
• Контроллер запитывается от ACC и управляется через:
  1. Штатные кнопки на руле (требуется адаптер)
  2. Пульт ДУ (ИК или радиочастота)
  3. Мобильное приложение по Bluetooth

Важно: Для сохранения функциональности штатного диммера яркости контроллер должен поддерживать ШИМ-регулирование. Цветовая калибровка выполняется тестовым включением – все сегменты приборов должны подсвечиваться равномерно без засветки в зазоры.

Рекомендуемые параметры диодов:

Характеристика	Значение
Тип цоколя	T5 (реже T10)
Напряжение	12V
Яркость	>1000 mcd
Угол свечения	>120°

Тонировка задних фонарей пленкой: техника нанесения

Подготовьте поверхность фонарей: тщательно вымойте, обезжирите спиртовым раствором и просушите. Удалите все загрязнения и микротрещины, так как пыль или неровности будут видны под пленкой. Заклейте прилегающие кузовные элементы малярным скотчем для защиты от случайных повреждений.

Нарежьте пленку с запасом 3-5 см по периметру, снимите защитную подложку и равномерно смочите липкий слой мыльным раствором (на 1 л воды – 5 мл жидкого мыла). Распылите такой же раствор на поверхность фонаря для временного снижения адгезии – это позволит корректировать положение материала.

Пошаговое нанесение

1. Приложите пленку к фонарю, совместив нижний край. Постепенно расправляйте материал от центра к краям резиновым ракелем.
2. Выгоняйте воздушные пузыри и излишки жидкости движениями от середины к периферии. Для трудных участков используйте фен (температура не выше 60°C).
3. Прогрейте края фонаря и плотно прижмите пленку ракелем. Излишки обрежьте острым ножом с новым лезвием, оставив 2-3 мм для заворота.
4. Заверните края внутрь корпуса фонаря и зафиксируйте прогревом. Проверьте отсутствие складок и непроклеенных зон.

После монтажа просушите фонари естественным способом 12-24 часа. Важно: не используйте автомобиль до полного испарения влаги под пленкой. Для финальной фиксации прогрейте края термофеном и прокатайте силиконовым валиком. Проверьте равномерность тонировки и работу световых приборов в темное время суток.

Изготовление двойного выхлопа для Лачетти седан

Основная задача при создании двойного выхлопа для Лачетти седан – грамотно спроектировать и изготовить разветвленную систему труб после основного глушителя или резонатора, обеспечив симметричный выход патрубков через задний бампер. Начинают с тщательных замеров под днищем автомобиля, определяя точку разделения потока газов и траекторию прокладки левой и правой ветвей, учитывая расположение топливных линий, элементов подвески и запасного колеса.

Необходимо подобрать качественные материалы: нержавеющую или алюминизированную сталь для труб подходящего диаметра (обычно 45-51 мм для каждой ветви), два дополнительных глушителя (прямоточных или стандартных) или наконечники, гибкие подвесы, хомуты, фланцы для соединения. Ключевым моментом является симметрия – оба контура должны иметь максимально одинаковую длину и количество изгибов для равномерного выхода выхлопных газов и стабильной работы двигателя.

Основные этапы работ

После снятия старой системы или ее части, выполняют разметку и резку труб согласно проекту. Гибка труб – критически важный этап; ее выполняют на трубогибе для сохранения сечения и плавности поворотов, избегая резких перегибов, создающих сопротивление потоку. Качественная сварка (аргонодуговая TIG предпочтительна для нержавейки) всех стыков – залог герметичности и долговечности конструкции.

Установка и крепление:

• Глушители/наконечники размещают симметрично, выравнивая по уровню относительно друг друга и автомобиля.
• Новые ветви надежно фиксируют к кузову с помощью штатных или усиленных резиновых подвесов, предотвращая вибрации и контакт с элементами днища.
• Выходные патрубки аккуратно выводят через прорези в заднем бампере, соблюдая равные вылеты и зазоры.

Особенности для Лачетти седан: Задняя балка и расположение запасного колеса требуют особо точного расчета изгибов труб, чтобы обойти препятствия. Часто используется схема с одним основным глушителем, после которого поток разделяется на две трубы, заканчивающиеся либо компактными резонаторами, либо сразу декоративными наконечниками.

Параметр	Рекомендация	Примечание
Диаметр труб	45-51 мм	Слишком большой диаметр снижает скорость потока и "низы"
Материал труб	Алюминизированная/нержавеющая сталь	Обычная "черная" сталь быстро прогорит
Тип глушителей	Прямоточные резонаторы/наконечники	Для более спортивного звука без излишнего гула
Крепления	Усиленные резиновые подвесы	Не менее 3-4 точек крепления на ветвь

Перед окончательной фиксацией обязательно проверяют работу системы на всех режимах двигателя, отсутствие вибраций, стуков о кузов и герметичность всех соединений. Учитывайте, что самостоятельное изготовление требует серьезных навыков в сварке и понимания принципов работы выхлопной системы.

Установка спортивного рулевого колеса с уширенным ободом

Замена штатного руля требует точного соответствия креплений и совместимости с системой подушек безопасности. Убедитесь, что выбранное рулевое колесо имеет идентичную шлицевую посадку на валу колонки Chevrolet Lacetti. Проверьте наличие переходной ступицы (спейсера) при несовпадении креплений – большинство спортивных моделей требуют адаптера для корректного монтажа.

Обязательно отключите минусовую клемму аккумулятора за 15 минут до начала работ! Это предотвратит случайное срабатывание подушки безопасности. Подготовьте съемник руля, торцевые ключи (обычно на 19 мм для гайки крестовины), крестовую отвертку и динамометрический ключ. Снимите декоративные заглушки на штатном руле для доступа к крепежу.

Пошаговый процесс монтажа

1. Демонтаж заводского руля:
   • Выкрутите болты/гайку крестовины подушки безопасности
   • Аккуратно отсоедините разъемы подушки и кнопок сигнала/круиз-контроля
   • Отметьте мелом положение руля относительно вала для сохранения центровки
   • Открутите центральную гайку, используя съемник при затрудненном снятии
2. Подготовка нового руля:
   • Установите переходную ступицу на вал колонки (если требуется)
   • Перенесите контакты подушки/кнопок на спортивный руль через адаптер
   • Совместите метку центровки на адаптере с отметкой на валу
3. Фиксация и подключение:
   • Наденьте руль на шлицы, затяните центральную гайку моментом 40-50 Н∙м
   • Подключите разъемы подушки безопасности и управляющих кнопок
   • Закрепите крестовину подушки штатными болтами

Ключевые параметры	Значения
Диаметр руля	320-350 мм (оптимально)
Вылет (ET)	70-75 мм для сохранения эргономики
Момент затяжки	45±5 Н∙м
Адаптер	HKB 320.260S или аналог

Важно! После подключения АКБ запустите двигатель для проверки индикатора AIRBAG. Горящая лампа указывает на ошибку контактов подушки. Никогда не устанавливайте рули без креплений для подушки безопасности – это нарушает ПДД и снижает пассивную защиту.

Создание парковочных радаров своими руками

Установка самодельных парковочных радаров на Chevrolet Lacetti требует точного подбора компонентов и аккуратного монтажа датчиков в задний бампер. Ключевой этап – правильная разметка точек сверления: датчики равномерно распределяют по центральной части бампера на высоте 50-70 см от земли, избегая зон крепления номерного знака и штатных фонарей.

Для работы потребуется универсальный набор из 4-8 ультразвуковых сенсоров с углом обзора 120°, контроллер с регулируемой чувствительностью (например, модели PJ-308 или FL-8), светодиодный или ЖК-дисплей для салона, а также звуковой оповещатель. Кабель-каналы прокладывают через технологические отверстия в багажнике, подключая питание к цепи фонарей заднего хода.

Этапы сборки и подключения

1. Подготовка бампера: снятие, очистка, разметка точек под датчики с помощью малярного скотча.
2. Сверление отверстий коронкой 18-22 мм (диаметр зависит от модели сенсоров).
3. Установка датчиков с фиксацией термоклеем и герметизацией.
4. Прокладка проводки в гофре через штатные заглушки багажника.
5. Подключение к контроллеру согласно цветовой схеме контактов.
6. Монтаж дисплея на торпедо или зеркало заднего вида.

Компонент	Характеристики	Особенности для Lacetti
Датчики	Частота 40-50 кГц, IP67	Цвет: серебристый, графит, черный
Контроллер	Диапазон 0.3-2.5 м	Защита от ложных срабатываний при дожде
Дисплей	Звуковая тональность + визуализация	Крепление на панель возле часы

Важно: перед окончательной сборкой протестируйте систему – включите зажигание и заднюю передачу, проверьте реакцию сенсоров на препятствия. Калибруйте чувствительность контроллера, если радар игнорирует мелкие объекты или срабатывает без причины. Для защиты от окисления обработайте разъемы силиконовой смазкой.

• Типичные ошибки: перепутанная полярность датчиков, плохая герметизация, близкий монтаж к выхлопной трубе.
• Альтернатива: беспроводные комплекты – проще установка, но выше цена и риск помех.

Монтаж электростеклоподъемников при их отсутствии

Основной сложностью установки электростеклоподъемников на Лачетти без заводской подготовки является интеграция механизмов в существующие дверные каркасы. Требуется демонтировать обшивку дверей, аккуратно удалить штатные ручные подъемники и подготовить монтажные площадки для электромоторов. Критически важно точно разметить точки крепления кронштейнов, чтобы избежать перекосов стекла.

Питание подводится от бортовой сети через отдельный предохранитель (рекомендуется 15-20А), используя провод сечением 1.5-2.5 мм². Кабели прокладывают в гофротрубках через штатные заглушки в дверных петлях, избегая перегибов. Управляющие провода от кнопок пуска ведут к блоку реле, который распределяет ток на моторы.

Пошаговый алгоритм работ

1. Снимите дверные карты, отсоедините шланги гидроизоляции и демонтируйте ручные регуляторы.
2. Примерьте электроприводы, нанесите метки сверловки под крепеж через технологические отверстия в двери.
3. Установите моторы на саморезы по металлу (М4-М5) с контролем перпендикулярности положения.
4. Смонтируйте кнопки в подлокотник или штатные заглушки, подключив разъемы согласно схеме:
   • Красный провод – +12V после предохранителя
   • Черный – масса на кузов
   • Синий/желтый – сигнальные каналы подъема/спуска
5. Протестируйте ход стекла с притиркой уплотнителей до устранения перекосов.

Важно: При установке универсальных комплектов избегайте контакта моторов с влагой – обработайте крепеж антикором, а разъемы заполните смазкой Литол-24. Для стекол с тонировкой используйте усиленные моторы (до 50Н).

Замена пружин подвески на укороченные для посадки

Установка укороченных пружин – базовый метод снижения клиренса Шевроле Лачетти, визуально подчеркивающий спортивный характер и улучшающий аэродинамику. Основная цель – уменьшение дорожного просвета на 3-5 см без кардинальной переделки подвески, что требует точного подбора жесткости и высоты элементов для сохранения ходовых качеств.

Ключевой этап – демонтаж штатных пружин: после снятия колес и откручивания нижнего крепления стойки (предварительно разгрузив подвеску домкратом), стойку извлекают в сборе. Используя стяжки для пружин, сжимают витки, освобождая опорный подшипник, после чего старый элемент заменяют укороченным. Обязательна синхронная замена пар на одной оси и последующая регулировка развала-схождения.

Критические аспекты работы

Подбор комплектующих: Рекомендуются готовые наборы (например, H&R или Eibach), рассчитанные на вес Лачетти. "Универсальные" пружины без сертификации провоцируют пробои подвески и ускоренный износ стоек.

Техника безопасности:

• Обязательное использование двух исправных страховочных стоек при работе под кузовом
• Контроль усилия стяжек – сорванная пружина развивает разрушительную кинетическую энергию
• Проверка целостности опорных чашек и подшипников после установки

Параметр	Штатные пружины	Укороченные пружины
Высота (перед)	380-400 мм	320-350 мм
Жесткость	~3.5 кг/мм	4.2-5.0 кг/мм
Ресурс стоек	Номинальный	Снижен на 25-40%

Эксплуатационные последствия: Жесткая короткая пружина увеличивает нагрузку на амортизаторы и сайлентблоки, требует отказа от перевозки тяжелых грузов. Даже с усиленными стойками избегайте глубоких выбоин – риск деформации дисков или повреждения порогов возрастает пропорционально снижению клиренса.

Установка дополнительного стоп-сигнала в заднее стекло

Для начала подготовьте ленточный светодиодный стоп-сигнал подходящего размера (обычно 40-60 см), изоленту, термоусадку, монтажный провод сечением 1.5 мм², пластиковые хомуты и тестер напряжения. Очистите внутреннюю поверхность заднего стекла в зоне установки спиртовым раствором для надежной фиксации двухстороннего скотча.

Снимите обшивку люка багажника или задних стоек для доступа к штатной проводке. Найдите провод основного стоп-сигнала (обычно зеленый с красной полосой) при помощи тестера при нажатой педали тормоза. Аккуратно зачистите изоляцию на 5-7 мм без повреждения жилы.

Процесс подключения и монтажа

1. Приклейте светодиодную ленту по верхнему краю стекла, избегая зоны обогрева
2. Соедините красный провод модуля с найденным +12V штатного стоп-сигнала через скрутку с последующей пайкой
3. Черный провод подключите к кузову (масса) в ближайшей точке заземления
4. Изолируйте соединения термоусадкой, проложите провода вдоль штатной проводки
5. Зафиксируйте кабель пластиковыми хомутами, избегая натяжения

Перед сборкой обшивки проверьте работу: при торможении должны синхронно активироваться все стоп-сигналы. Убедитесь в отсутствии бликов в салоне и равномерном свечении ленты. Для владельцев хэтчбеков критично проверить отсутствие перегибов проводов при открытии багажника.

Тип кузова	Особенности прокладки
Седан	Проводка через резиновый гофр стойки
Хэтчбек	Обязательная петля возле петель багажника
Универсал	Фиксация провода к рамке стекла

Избегайте дешевых светодиодных лент без влагозащиты – конденсат в багажнике быстро выведет их из строя. При частом использовании противотуманных фар рекомендуется установить реле для раздельного управления, иначе дополнительный стоп-сигнал может работать некорректно.

Покраска элементов салона в контрастные цвета

Выбор контрастных оттенков для пластиковых деталей интерьера позволяет радикально преобразить восприятие салона без замены элементов. Основными кандидатами под покраску выступают накладки дверей, рамки центральной консоли, дефлекторы вентиляции и рукоятка КПП.

Качественная подготовка поверхности – ключевой этап: демонтированные элементы обезжириваются, обрабатываются мелкой наждачной бумагой (P400-P600) и очищаются от пыли. Обязательно использование адгезионного грунта для пластика перед нанесением основного цвета.

Технология и материалы

Для работы потребуются:

• Аэрозольные краски в базовых цветах (основной + контрастный)
• Пластиковый грунт-адгезионер
• Акриловый матовый/глянцевый лак
• Мелкозернистая наждачная бумага
• Антистатический обезжириватель

Этапы окрашивания:

1. Нанесение 2-3 тонких слоев грунта с межслойной сушкой 10-15 минут
2. Покраска в 3-4 тонких прохода с интервалами 7-10 минут
3. Высыхание основы 24 часа перед лакировкой
4. Финишное покрытие акриловым лаком (2 слоя)

Важно: При выборе контраста избегайте кричащих сочетаний – оптимальны темно-серый/оранжевый, бежевый/шоколадный или черный/металлик. Для создания акцентов достаточно окрасить 20-30% элементов.

Элемент	Рекомендуемый цвет	Сложность демонтажа
Накладки дверей	Металлик/пастель	Средняя
Ручка КПП	Черный матовый	Низкая
Дефлекторы обдува	Акцентный тон	Высокая

Финишная полировка через 72 часа после лакировки придает поверхности заводской вид. Используйте безабразивные составы для пластика, избегая чрезмерного давления на острые грани элементов.

Сборка и подключение сабвуфера в багажник Лачетти

Перед началом работ подготовьте материалы: сабвуфер в корпусе, усилитель, силовой кабель (4GA), межблочный кабель RCA, провод REM, акустические провода, предохранитель (80-100А), стяжки, изоленту. Убедитесь, что магнитола имеет линейные выходы RCA. Из инструментов потребуются кусачки, набор ключей, нож, дрель с коронкой.

Выберите место в багажнике для сабвуфера, учитывая крепление корпуса и сохранение доступа к запаске. Удалите обивку порогов и задней части салона для прокладки кабелей. Обязательно отключите минусовую клемму АКБ перед работами с электрооборудованием.

Пошаговый монтаж

1. Прокладка питания
   • Силовой кабель (+12V) протяните от АКБ через технологическое отверстие в моторном отсеке
   • Закрепите предохранитель в 30 см от батареи
   • Проведите кабель под ковриками вдоль порога в багажник
2. Подключение аудиотракта
   • Межблочный кабель RCA проложите параллельно силовому проводу
   • Провод REM подключите к синему разъему магнитолы (ANT REM)
   • Землю (-) усилителя закрепите на болт кузова в багажнике
3. Установка оборудования
   • Зафиксируйте корпус сабвуфера липучкой или скобами
   • Подсоедините акустические провода к клеммам сабвуфера
   • Настройте кроссовер на усилителе (LPF 80 Гц)
4. Тестирование
   • Подключите АКБ, включите магнитолу
   • Проверьте синхронное включение усилителя
   • Отрегулируйте уровень сабвуфера через головное устройство

Рекомендуемые сечения проводов

Компонент	Сечение
Питание усилителя	4GA (21 мм²)
Акустический кабель	12-14 AWG
Провод REM	18 AWG
Земля	4GA (21 мм²)

Избегайте прокладки силовых и акустических кабелей параллельно – это вызывает наводки. При возникновении гула проверьте заземление усилителя. Для Лачетти оптимальны компактные корпуса типа bandpass или closed box объемом 25-40 литров.

После установки контролируйте нагрев усилителя первые 2-3 часа работы. При правильном монтаже сабвуфер не влияет на работу штатной электросистемы. Для дополнительной шумоизоляции багажника используйте битопласт.

Тюнинг передней оптики: ангельские глазки своими руками

Установка ангельских глазок на фары Chevrolet Lacetti требует аккуратного вскрытия световых блоков. Для этого демонтируйте фары с автомобиля, прогрейте герметик строительным феном (около 10 минут при 100–120°C) и аккуратно разделите корпус и рассеиватель тонкой отверткой. Очистите посадочные канавки от старого герметика для обеспечения надежной обратной сборки.

Для создания колец используйте гибкие светодиодные ленты холодного или теплого белого свечения (диаметр 6–8 мм). Формируйте контур по периметру отражателя ближнего света, избегая зоны шторки. Фиксируйте ленту термостойким клеем или прозрачным силиконом, предварительно обезжирив поверхность. Соедините питание проводов через резистор (если не встроен) с габаритными огнями автомобиля, используя предохранитель на 5А.

Ключевые этапы подключения

1. Разделите фары и снимите лампы ближнего света.
2. Наклейте светодиодную ленту вдоль отражателя (отступ 2–3 мм от края).
3. Проденьте провода через заводские заглушки корпуса фары.
4. Соедините «+» провод с красным проводом габаритов, «–» с черным (масса).
5. Проверьте работу перед сборкой, загерметизируйте фару термоклеем.

Материал	Рекомендации
Светодиодная лента	IP67/IP68, 12V, гибкая (60 LED/м)
Клей	Прозрачный термостойкий силикон (до 200°C)
Защита	Резистор 100 Ом (если нет в ленте)

Важно: При тестовом включении избегайте перегрева фар – светодиоды не должны касаться пластиковых элементов. Для равномерного свечения используйте рассеивающий профиль или матовый силиконовый чехол на ленту.

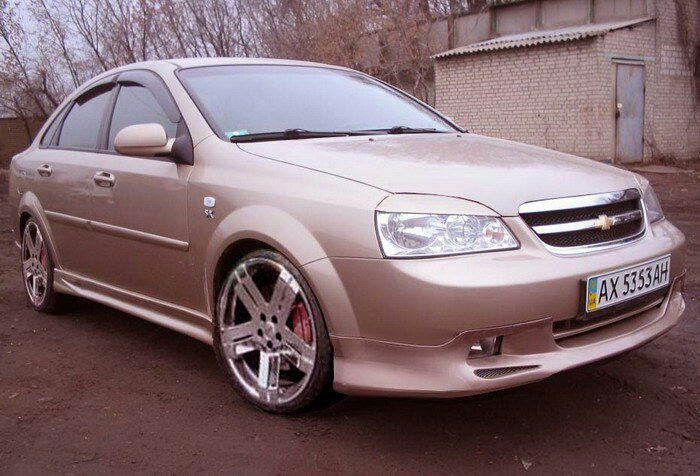

Изготовление дефлекторов окон из поликарбоната

Для создания дефлекторов потребуется лист сотового поликарбоната толщиной 4-5 мм, обеспечивающий гибкость и прочность. Обязательно подготовьте точный шаблон, повторяющий контур оконного проема вашего Chevrolet Lacetti. Используйте заводские дефлекторы как образец или снимите размеры малярным скотчем, аккуратно перенеся контур на картон перед вырезанием финального лекала.

Перенесите контур шаблона на защитную пленку поликарбоната маркером, соблюдая направление сот материала – они должны идти вдоль изгиба. Фигурное вырезание выполняйте электролобзиком с мелкозубчатым полотном по пластику на минимальных оборотах, чтобы избежать плавления краев. Не снимайте защитную пленку до завершения всех этапов обработки.

Технология формовки и монтажа

Для придания аэродинамической формы используйте строительный фен. Равномерно прогревайте заготовку на расстоянии 20 см, аккуратно сгибая ее по линии крепления. Температурный режим – не выше 150°C, контролируйте деформацию визуально. Края обязательно обработайте мелкозернистой наждачной бумагой или фрезером для снятия заусенцев.

Крепежная система:

• Вариант 1: Специальный 3М двухсторонний скотч для наружных работ (серия VHB). Обезжирьте зону монтажа спиртом.
• Вариант 2: Комбинированный метод – скотч + нейлоновые клипсы. Требует сверления отверстий в дефлекторе диаметром 4 мм.

Параметр	Рекомендации
Угол установки	15-20° относительно плоскости стекла
Толщина скотча	1.5-2 мм (компенсирует рельеф кузова)
Фиксация	Прижать на 5 минут после установки

При монтаже на клипсы используйте резиновые прокладки для герметизации отверстий. Запрещается снимать защитную пленку до полной фиксации! После установки прогрейте дефлектор феном для улучшения адгезии скотча, особенно при температуре воздуха ниже +10°C. Технологический зазор между капотом и дефлектором должен составлять 3-5 мм.

Установка хромированных накладок на ручки дверей

Подготовьте поверхность ручек: тщательно вымойте и обезжирьте спиртовым раствором или специальным автоочистителем. Убедитесь в отсутствии загрязнений и влаги – это критично для надежной фиксации.

Прогрейте накладки и зону установки феном до 30-40°C для улучшения адгезии. Снимите защитную пленку с клейкого слоя, избегая контакта пальцев с поверхностью.

Последовательность монтажа

1. Приложите накладку к ручке без приклеивания, совместив технологические отверстия с замком и ключевой личинкой.
2. Зафиксируйте элемент, начиная с верхнего края, плотно прижимая к поверхности резиновым валиком.
3. Прогладьте всю поверхность накладки, уделяя особое внимание углам и периметру.
4. Обеспечьте запрессовку в течение 1-2 минут, используя сухую ветошь для равномерного давления.

Важные нюансы: При монтаже на ручки с механическим блокиратором (актуально для передних дверей) проверьте свободный ход кнопки. Если накладка мешает работе механизма – снимите её и аккуратно подрежьте внутренний выступ ножом.

Тип двери	Особенности
Передние	Контроль работы блокиратора, сложный контур
Задние	Минимальная подгонка, простая форма
Багажник	Проверка совместимости с типом ручки

Избегайте мойки автомобиля в течение 24 часов после установки. Для продления срока службы периодически обрабатывайте хромированные детали антистатическим спреем.

Замена автомагнитолы на мультимедийную систему с Android

Для установки Android-магнитолы в Chevrolet Lacetti потребуется снять штатную панель. Аккуратно подденьте пластиковую рамку вокруг заводской магнитолы тонкой монтажкой, начиная с нижних креплений. После извлечения рамки открутите два болта по бокам штатной магнитолы и плавно вытяните её из посадочного места, отсоединив разъёмы проводов и антенны.

Перед подключением новой системы внимательно сопоставьте провода переходной ISO-гарнитуры с колодкой мультимедийного центра. Важно правильно соединить линии питания (+12V, ACC, GND), акустические каналы и управление подсветкой. Используйте термоусадочные трубки для изоляции скруток или специальные автомобильные коннекторы.

Ключевые особенности подключения

• Адаптер антенны – потребуется переходник с FAKRA на DIN для сохранения радиоприёма
• CAN-шина – современные модели требуют CAN-адаптера для синхронизации подсветки с габаритами
• Сохраните диагностический разъём – убедитесь, что переходная рамка не блокирует OBD-II порт

Характеристика	Рекомендация
Диагональ экрана	6.2-7 дюймов (1DIN/2DIN совместимость)
Процессор	Qualcomm Snapdragon 662 или выше
ОЗУ	Минимум 4 ГБ для стабильной работы

После фиксации устройства в металлической клетке переходника установите пластиковую рамку. Обязательно проверьте все функции до сборки панели: работу задних камер, микрофона, рулевых кнопок и Wi-Fi. Для калибровки рулевого управления используйте пункт "Steering wheel" в системных настройках Android.

Монтаж спортивных сидений с боковой поддержкой

Убедитесь, что выбранные ковшеобразные сиденья совместимы с крепежными точками Шевроле Лачетти и соответствуют требованиям безопасности. Замерьте габариты старых сидений и сравните с новыми, чтобы исключить проблемы при установке. Приобретите переходные пластины (адаптеры) для штатных креплений кузова, если производитель сидений не предусмотрел прямую совместимость.

Снимите штатные сиденья: отключите аккумулятор, отсоедините разъемы подогрева и подушек безопасности (при наличии), затем выкрутите болты крепления. Тщательно очистите направляющие от грязи перед монтажом новых компонентов. Проверьте соответствие отверстий адаптеров заводским крепежным точкам кузова – любое несовпадение требует изготовления индивидуальных кронштейнов.

Этапы установки

1. Подготовка адаптеров: Закрепите силовые рамки новых сидений на переходных пластинах, используя болты с классом прочности не ниже 8.8. Контролируйте параллельность установки уровнем.
2. Фиксация к кузову: Установите собранную конструкцию на штатные места, затягивая крепеж динамометрическим ключом согласно спецификации производителя (обычно 40-50 Нм).
3. Электрические соединения:
   • Для сидений с подогревом – подключите через реле и отдельный предохранитель
   • Штатные ремни безопасности закрепите на оригинальных петлях кузова
   • Подушки безопасности требуют перепрошивки блока управления или установки резисторов-обманок

Обязательно протестируйте надежность фиксации: резко потяните сиденье вверх и на себя, проверьте отсутствие люфта. Совершите пробную поездку по неровной дороге для выявления посторонних скрипов. При использовании сидений с четырехточечными ремнями усиливайте точки крепления к полу стальными пластинами толщиной от 3 мм.

Параметр	Штатное сиденье	Спортивное сиденье
Вес	18-22 кг	8-15 кг
Высота посадки	Регулируемая	Фиксированная
Крепежные точки	4 болта	4-6 болтов

Перетяжка потолка салона в алькантару

Работу начинают с полного демонтажа потолочного полотна, включая снятие ручек, плафонов освещения, обручей антенны и креплений солнцезащитных козырьков. Крайне важно аккуратно отсоединить все провода светильников и динамиков, предварительно отключив минусовую клемму АКБ. Старую обивку и демпферный слой полностью удаляют шпателем или щеткой по металлу, тщательно зачищая основу от остатков клея и грязи.

Подготовленную поверхность обезжиривают уайт-спиритом, после чего наносят ровный слой аэрозольного клея для текстиля (например, "Текстиль Момент"). Алькантару раскраивают с запасом 5-7 см по периметру, предварительно разложив материал на потолке для точной подгонки рисунка. Натяжку начинают от центральной части к краям, последовательно прогревая материал строительным феном (150-200°C) для лучшего растяжения и прилегания к сложным рельефам.

Ключевые этапы при формовке материала

• Обработка углов: создают аккуратные надрезы-"лапки" в местах стыков для исключения складок
• Проработка ниш: для углублений под плафоны и ручки используют термоусадочный метод с фиксацией прищепками
• Фиксация у стоек: излишки заправляют в технологические пазы при помощи пластикового карточка

Материалы	Инструменты	Время работ
Алькантара (4-5 м²)	Термопистолет с клеевыми стержнями	Демонтаж: 1,5 часа
Аэрозольный клей (2 баллона)	Строительный фен	Подготовка: 2 часа
Уайт-спирит (500 мл)	Набор пластиковых шпателей	Оклейка: 3-4 часа

После полной усадки материала излишки обрезают канцелярским ножом в 2 мм от края желобов. Устанавливают обратно светотехнику и функциональные элементы, проверяя отсутствие заломов ткани вокруг технологических отверстий. Для финишной усадки прогревают всю поверхность феном круговыми движениями, уделяя особое внимание стыкам у стоек и люка.

Установка кованых дисков вместо литых: нюансы подбора

Главный акцент при переходе на кованые диски – точное соответствие параметрам ступицы Шевроле Лачетти. Критически важны: разболтовка (PCD), диаметр центрального отверстия (DIA), вылет (ET) и ширина обода. Несоблюдение стандартов спровоцирует вибрации, износ подвески и риск аварии.

Учитывайте модификацию авто: версии 1.4 используют разболтовку 4x100 (DIA 56.6 мм), а 1.6/1.8 – 5x110 (DIA 69.3 мм). Вылет варьируется в пределах 42-50 мм в зависимости от года выпуска. Ширину диска подбирайте под штатные размеры шин: 5.5J-6.5J для 14-15" и 6J-7J для 16-17".

Практические рекомендации

Параметр	Значение для 1.4	Значение для 1.6/1.8
PCD	4x100 мм	5x110 мм
DIA (ступица)	56.6 мм	69.3 мм
Допустимый ET	42-46 мм	46-50 мм
Макс. ширина обода	6.5J	7J

• Центровочные кольца обязательны при несовпадении DIA – пластиковые проставки ликвидируют зазор между ступицей и диском.
• Проверяйте зазоры: при повороте руля колесо не должно цеплять арки или элементы подвески.
• Усиленные гайки – используйте оригинальный крепеж с конусной посадкой 60°.

1. Рассчитайте нагрузку: индекс нагрузки диска должен превышать 1/4 массы авто (минимум 500 кг).
2. Избегайте экстремального снижения веса: слишком легкие кованые диски ухудшают комфорт на неровных дорогах.
3. Тестовая установка перед балансировкой: прокрутите колесо на подвешенном авто для проверки соосности.

Доработка электросхемы для включения ДХО совместно с ПТФ

Стандартная схема Шевроле Лачетти не предусматривает одновременную работу дневных ходовых огней (ДХО) и противотуманных фар (ПТФ). При активации ПТФ через штатный переключатель ДХО автоматически отключаются, что снижает видимость транспортного средства в дневное время при плохих погодных условиях.

Решить проблему позволяет модификация электропроводки с добавлением реле и диода. Это позволит разорвать цепь принудительного отключения ДХО и организовать параллельное питание обеих систем без вмешательства в блок управления автомобиля. Работы требуют базовых навыков чтения схем и работы с паяльником.

Необходимые компоненты и инструменты

• Автомобильное реле 12V (4 или 5 контактное)
• Диод 1N4007
• Медные провода сечением 1.5 мм²
• Термоусадка и изолента
• Паяльник с припоем
• Тестер цепи

Алгоритм доработки:

1. Снимите минусовую клемму с аккумулятора
2. Найдите разъем блока управления ДХО (расположен за левой фарой)
3. Определите провод управления отключением (синий с черной полосой по схеме)
4. Разрежьте управляющий провод и подключите его к контакту 85 реле
5. Подключите контакт 86 реле к массе автомобиля
6. Установите диод между контактом 87 реле и проводом от ПТФ (анодом к реле)
7. Подайте +12V с АКБ на контакт 30 реле через предохранитель 10А

Принцип работы схемы: При включении ПТФ через диод подается напряжение на катушку реле, размыкающее цепь отключения ДХО. Штатное управление ближним светом и другими функциями сохраняется. Диод предотвращает обратные токи в цепь ПТФ.

Цвет провода	Функция	Точка подключения
Синий/черный	Управление ДХО	Контакт 85 реле
Красный	+12V от ПТФ	Катод диода
Черный	Масса	Контакт 86 реле

Изготовление и монтаж корпуса воздухозаборника на капот

Определите место установки на капоте, учитывая расположение подкапотных узлов и эстетику. Снимите капот с петель, очистите рабочую зону от грязи и обезжирьте поверхность. Используйте картонный шаблон для точной разметки контура будущего отверстия под заборник.

Вырежьте отмеченный участок капота угловой шлифмашиной с тонким абразивным диском, соблюдая технику безопасности. Обработайте срезы антикоррозийным составом и зашлифуйте металл для устранения заусенцев. Подготовьте корпус воздухозаборника: заводской вариант или самодельную конструкцию из стеклопластика/алюминия.

Технология монтажа

Крепление корпуса выполняйте через технологические фланцы:

• Нанесите термостойкий герметик на посадочную плоскость корпуса
• Совместите отверстия в капоте с крепежными точками заборника
• Зафиксируйте конструкцию винтами M6 с обратной стороны через резиновые прокладки

Важно: Зазор между корпусом и капотом должен быть равномерным по всему периметру. Для усиления жесткости установите стальные пластины-проставки снизу капота в зоне крепления. Проверьте отсутствие вибраций при закрытии капота.

Материал корпуса	Особенности обработки
АБС-пластик	Горячая формовка феном, шпатлевка перед покраской
Алюминий	Аргонная сварка швов, анодирование
Стеклопластик	Шлифовка матричной поверхности, грунтование

После установки выполните покраску корпуса в цвет капота. Для функциональных воздуховодов подключите гофрированный рукав к системе охлаждения или впуска, закрепив его пластиковыми хомутами. Проверьте герметичность соединений при работающем двигателе.

Перепрошивка ЭБУ для Лачетти своими руками

Перепрошивка ЭБУ (электронного блока управления) – ключевой этап программного тюнинга Лачетти, позволяющий оптимизировать работу двигателя. Основная цель – коррекция заводских настроек топливоподачи, угла опережения зажигания и других параметров для повышения мощности, отзывчивости педали газа или экономичности. Важно понимать, что неверные действия могут привести к серьезным поломкам двигателя или выходу ЭБУ из строя.

Перед началом работ необходимо точно идентифицировать модель ЭБУ (на Лачетти распространены блоки Delphi MT80, Bosch ME7.9.7), изучить специфику ПО и подготовить оборудование. Обязательно сделайте резервную копию оригинальной прошивки! Понадобится: диагностический кабель (K-Line или CAN, например OBD-II ELM327 с адаптацией под прошивку), ноутбук, специализированное ПО (ChipTuning Pro, PCMFlash, Openbox) и проверенная прошивка (кастомная или доработанная OEM). Убедитесь в стабильном напряжении аккумулятора (12.5-14V).

Пошаговая инструкция по прошивке

1. Подготовка ПО и кабеля: Установите драйверы для кабеля и софт для прошивки на ноутбук. Выберите корректный тип подключения (K-Line для большинства Лачетти).
2. Чтение оригинальной прошивки: Подключите кабель к диагностическому разъему OBD-II (расположен под рулем). Запустите программу, считайте штатную прошивку ЭБУ и сохраните файл в надежное место.
3. Запись новой прошивки: Загрузите модифицированный файл в софт, инициируйте процесс записи. Не прерывайте питание и не отсоединяйте кабель до полного завершения (5-15 минут)!
4. Адаптация: После перепрошивки выполните процедуру обучения ЭБУ: запустите двигатель, дайте поработать на холостом ходу 10 минут, проведите тест-драйв с плавным разгоном/торможением.
5. Диагностика: Проверьте отсутствие ошибок через софт (коды P0601, P0606 – критичны), проконтролируйте работу ДВС на всех режимах.

Важные нюансы:

• Используйте ТОЛЬКО прошивки, проверенные для вашей версии ЭБУ и двигателя (F16D3, A15SMS и др.).
• Откалибруйте ДПДЗ и ДМРВ после прошивки через меню ПО.
• При возникновении ошибок немедленно восстановите оригинальную прошивку из резервной копии.

Результаты грамотной перепрошивки:

Параметр	Оригинал	После тюнинга
Мощность	109 л.с. (1.6L)	120-128 л.с.
Крутящий момент	150 Нм	165-175 Нм
Отклик дросселя	Задержка 0.5-0.7с	Практически мгновенный

Внимание: Агрессивные прошивки сокращают ресурс двигателя! Для 1.8L и турбо-версий рекомендуется коррекция с учетом форсировки. После перепрошивки используйте топливо АИ-95+ и масла с улучшенными характеристиками.

Установка нитевого подогрева лобового стекла

Монтаж системы начинается с тщательной очистки поверхности стекла. Используйте обезжириватель и безворсовую салфетку, уделяя особое внимание зоне установки нитей – обычно это нижняя треть лобового стекла в районе дворов.

Нанесите разметку согласно схеме комплекта, соблюдая параллельность линий. Снимите защитную пленку с нагревательных нитей и аккуратно приклейте их по разметке, избегая перекосов и пузырей воздуха. Фиксируйте нити монтажным скотчем до полного схватывания клеящего состава.

1. Проведите проводку от нитей через резиновый уплотнитель стойки к блоку предохранителей
2. Подключите питание через реле с предохранителем (15-20А), управляющее напряжение выведите на кнопку в салоне
3. Изолируйте все соединения термоусадкой, проложите провода в гофре
4. Проверьте работу системы: нити должны равномерно прогреваться в течение 3-5 минут

• Критические ошибки: перегиб нитей более 45°, попадание клея на токопроводящие дорожки
• Рекомендация: наносите нити при температуре выше +15°C для лучшей адгезии
• Используйте только комплекты с саморегулирующимися нитями во избежание перегрева

Параметр	Значение
Мощность системы	100-150 Вт
Время активации	до 10 минут
Темп. нагрева	35-40°C

Создание индивидуального проектора фар из штатной оптики

Переделка штатных фар Chevrolet Lacetti в проекторную оптику начинается с аккуратной разборки корпуса. Прогревайте герметик строительным феном (180–200°C), затем разделяйте стекло и корпус монтажной лопаткой. Удалите старый герметик шпателем и обезжирьте поверхности перед дальнейшими работами.

Выберите биксеноновые проекторы подходящего размера (например, Morimoto Mini H1 или D2S). Спилите крепежные ушки штатных отражателей, оставив центральное отверстие для установки проектора. Используйте металлические монтажные пластины или эпоксидный клей для фиксации линзы, обеспечивая строго горизонтальное положение оптической оси.

Ключевые этапы модификации

1. Модернизация отражателя:
   • Удалите заводскую шторку ближнего света
   • Установите кастомную металлическую шторку с четкой светотеневой границей
   • Закрепите шторку винтами через термостойкие втулки
2. Электрическая часть:
   • Подключите соленоид биксенона к штатному разъему высоких/ближних фар
   • Проложите проводку для ксеноновых балластов (рекомендуемая мощность 35W)
   • Установите резиновые пыльники с герметичными проходками для проводов

Компонент	Рекомендации	Ошибки сборки
Герметик	Черный бутиловый шнур (3–4 мм)	Использование силикона (запотевание)
Линзы	Стеклянные с E-маркировкой	Пластиковые аналоги (пожелтение)
Ксенон	Цветовая температура 4300–5000K	Свыше 6000K (ухудшение видимости)

Важно: Проверьте юстировку на вертикальной стене перед сборкой. Смещение проектора на 1° дает отклонение луча на 1 метр на дистанции 50 м. Используйте регулировочные винты штатного корпуса для точной настройки угла освещения.

После сборки прогрейте фару до 60°C и плотно запрессуйте стекло. Тестируйте герметичность, оставив фары на 24 часа в воде комнатной температуры. Качественно модернизированная оптика обеспечивает увеличение освещенности дороги в 2,5 раза без ослепления встречных водителей.

Монтаж релингов на крышу для перевозки велосипедов

Крепление релингов начинается с точной разметки точек установки согласно инструкции производителя. Обязательно проверьте соответствие модели рейлингов кузову Лачетти (седан или хэтчбек), так как геометрия крыши отличается. Очистите зону монтажа от грязи и обезжирьте поверхность спиртовым раствором, уделяя особое внимание резиновым уплотнителям вокруг будущих отверстий.

Снимите обшивку потолка в салоне для доступа к внутренней части крыши. Аккуратно просверлите отверстия по разметке сверлом указанного диаметра, используя защитную накладку для предотвращения сколов. Установите крепежные болты через технологические отверстия, предварительно нанеся герметик на места прилегания кронштейнов к кузову для гидроизоляции.

Ключевые этапы и требования

Последовательность затяжки болтов:

1. Закрепите переднюю пару кронштейнов с усилием 20-25 Нм
2. Установите продольные дуги, проверив параллельность относительно кузова
3. Зафиксируйте задние кронштейны с аналогичным моментом затяжки
4. Проверьте отсутствие перекосов рулеткой по диагоналям

Важные нюансы:

• Используйте только оригинальные прокладки для предотвращения коррозии
• Контролируйте зазор между дугой и крышей (минимум 35 мм)
• Проверяйте крепления каждые 500 км пробега первые две недели

Параметр	Значение
Макс. нагрузка на рейлинги	75 кг
Рекомендуемый момент затяжки	22-25 Нм
Диаметр отверстий под крепеж	8.5 мм

После установки обработайте кромки отверстий антикоррозийным составом. Убедитесь в отсутствии дребезжания на неровной дороге. Для перевозки велосипедов закрепите на рейлинги поперечные планки с фиксаторами рамы, соблюдая угол наклона не более 15° относительно направления движения.

Изготовление теплозащитного экрана двигателя

Теплозащитный экран критически важен для Chevrolet Lacetti, особенно при доработках впуска или установке холодного воздуха. Он изолирует впускной тракт и фильтр от раскалённого выпускного коллектора, предотвращая потерю мощности из-за нагрева всасываемого воздуха. Без экрана под капотом температура на 20-30°С выше атмосферной, что напрямую снижает плотность топливовоздушной смеси.

Самостоятельное изготовление позволяет точно повторить геометрию моторного отсека Lacetti, используя доступные термостойкие материалы. Конструкция крепится на штатные точки кузова или кронштейны двигателя, обеспечивая зазор 3-5 см от горячих элементов. Главные требования: жёсткость, устойчивость к маслам и бензину, температура плавления от +250°С.

Материалы и этапы работ

Необходимые материалы:

• Основа: лист алюминия (1.5-2 мм), минерит или стеклотекстолит
• Теплоизоляция: фольгированный пенофол (толщина 5-10 мм)
• Крепёж: болты М6 с термостойкими втулками, пружинные шайбы
• Обработка краёв: алюминиевый скотч или термоусадочная трубка

Порядок изготовления:

1. Шаблон: Снимите мерки с пространства над выпускным коллектором. Перенесите контуры на картон, учитывая изгибы подкапотного пространства Lacetti.
2. Раскрой: Вырежьте заготовку из металла по шаблону ножницами по металлу. Сделайте монтажные отверстия с отступами 2 см от краёв.
3. Теплоизоляция: Наклейте пенофол на внешнюю (холодную) сторону заготовки. Проклейте стыки алюминиевым скотчем.
4. Защита кромок: Оберните края экрана термостойким скотчем или обработайте напильником для устранения заусенцев.
5. Установка: Закрепите экран через термовтулки на штатные отверстия в кузове. Проверьте зазор до коллектора (минимум 3 см) и отсутствие контакта с подвижными деталями.

Критерий	Алюминий	Минерит
Срок службы	5+ лет	3+ года
Сложность обработки	Средняя (требует гибки)	Высокая (пылит при резке)
Термостойкость	до +400°С	до +250°С

Важно: После установки проверяйте отсутствие вибраций на всех режимах работы двигателя. Раз в год очищайте экран от грязи и осматривайте крепления – термовтулки предотвращают передачу вибраций на кузов.

Улучшение вентиляции тормозов: установка направляющих

Перегрев тормозных дисков и колодок на Chevrolet Lacetti при агрессивной езде или длительных спусках критично снижает эффективность торможения. Установка вентиляционных направляющих решает эту проблему, обеспечивая принудительный обдув узла встречным воздушным потоком.

Конструкция направляющих представляет собой легкосъемные металлические кронштейны с аэродинамическими воздуховодами, фиксируемые на балке передней подвески. Они перенаправляют холодный воздух от переднего бампера непосредственно к тормозным суппортам, ускоряя теплоотвод и предотвращая "закипание" тормозной жидкости.

Последовательность монтажа

1. Поднимите автомобиль домкратом, снимите колесо.
2. Очистите посадочные площадки на подвеске от грязи и обработайте преобразователем ржавчины.
3. Приложите направляющую к балке, совместив монтажные отверстия (возможна подгонка формы напильником).
4. Зафиксируйте кронштейн штатными болтами подвески или комплектным крепежом (момент затяжки 40-45 Н·м).
5. Проверьте отсутствие контакта с вращающимися деталями, поворотным кулаком и ШРУСом при полном вывороте руля.

Критические нюансы:

• Используйте только стальные или алюминиевые направляющие – пластиковые деформируются от вибраций
• Контролируйте зазор между воздуховодом и диском (минимум 15 мм)
• Избегайте вывода конструкции за габариты кузова – это нарушает ПДД

Эффективность тюнинга подтверждается снижением рабочей температуры тормозов на 25-30% и увеличением ресурса колодок. Обязательно тестируйте систему первые 100 км на предмет вибраций и посторонних шумов.

Перенос кнопки багажника под руль

Перенос кнопки открытия багажника в салон Chevrolet Lacetti устраняет ключевой недостаток штатной компоновки – необходимость использования ключа для доступа к грузовому отсеку при работающем двигателе. Эта модификация существенно повышает удобство эксплуатации автомобиля в повседневных сценариях, таких как погрузка/выгрузка вещей на заправках или парковках.

Операция требует минимальных финансовых затрат и базовых навыков работы с автоэлектрикой. Основные этапы включают демонтаж облицовки рулевой колонки, поиск оптимальной точки установки новой кнопки, подключение к штатной проводке и аккуратную фиксацию элементов. Принципиальная схема подключения остается неизменной – цепь управления замком багажника просто дублируется в салоне.

Необходимые материалы и инструменты

• Кнопка мгновенного действия (нормально разомкнутая)
• Двухжильный провод сечением 0.75-1.5 мм²
• Термоусадочные трубки или изолента
• Автомобильные пластиковые хомуты
• Монтажный нож и бокорезы
• Мультиметр для проверки цепи
• Крестовая отвертка для демонтажа панелей

Пошаговая последовательность работ

1. Подготовка: Снять минусовую клемму АКБ. Демонтировать нижнюю декоративную накладку рулевой колонки (фиксируется клипсами и саморезами).
2. Поиск сигнального провода: В жгуте возле штатного замка зажигания найти провод управления багажником (обычно зеленый с желтой полосой). Проверить мультиметром: +12В появляются при нажатии штатной кнопки на ключе.
3. Прокладка проводки: Протянуть новый двухжильный кабель от зоны монтажа кнопки под рулем до обнаруженного сигнального провода. Фиксировать жгут пластиковыми хомутами вдоль штатных трасс.
4. Установка кнопки: Врезать кнопку в подготовленное отверстие на панели под рулем. Подключить один провод к найденному сигнальному кабелю (через скрутку с пайкой или клипсу), второй – к "массе" (болт на кузове под панелью).
5. Финишные работы: Заизолировать соединения термоусадкой. Собрать панели в обратной последовательности. Подключить АКБ и проверить работу системы.

Типовые проблемы и решения

Проблема	Причина	Решение
Кнопка не срабатывает	Нет контакта в цепи массы	Переподключить массовый провод к другому болту кузова
Замок багажника щелкает, но не открывается	Просадка напряжения	Проверить качество соединений и целостность проводов
Кнопка работает только при зажигании	Ошибка в выборе сигнального провода	Переподключиться к другому проводу цепи управления

Важно! При прокладке кабеля избегайте зон подвижных элементов рулевой колонки. Используйте только кнопку без фиксации – длительное замыкание цепи может повредить исполнительный механизм замка.

Полная замена тормозных шлангов на усиленные

Замена штатных резиновых тормозных шлангов на усиленные – критически важный этап тюнинга тормозной системы "Шевроле Лачетти", особенно при повышении мощности двигателя или установке более производительных тормозных механизмов. Стандартные шланги под давлением склонны к расширению ("раздуванию"), что ухудшает четкость и скорость реакции педали тормоза, создавая ощущение "ватности".

Усиленные шланги, имеющие многослойную конструкцию (обычно внутренний тефлоновый слой, оплетка из нержавеющей стали и внешняя защитная оболочка), практически не подвержены деформации под высоким давлением. Это обеспечивает мгновенную передачу усилия от главного тормозного цилиндра к суппортам, повышая информативность педали и общую эффективность торможения.

Процесс замены и ключевые моменты

Работу по замене всех четырех тормозных шлангов (передние + задние) необходимо проводить последовательно и с максимальной аккуратностью, используя качественные комплектующие, подходящие конкретно для "Лачетти". Обязательно потребуется помощник для последующей прокачки системы.

1. Подготовка и демонтаж:
   • Поставьте автомобиль на надежные опоры (не домкрат!), снимите колеса.
   • Тщательно очистите соединения старого шланга (у суппорта/рабочего цилиндра и на кузове/балке).
   • Отсоедините шланг от металлической трубки, используя торцовый ключ для трубки и рожковый для контргайки шланга. Будьте готовы собрать вытекающую тормозную жидкость.
   • Открутите шланг от кронштейна на кузове/подвеске и от суппорта (перед) или рабочего тормозного цилиндра (зад).
2. Монтаж усиленных шлангов:
   • Совместите геометрию нового усиленного шланга со штатным – длина, углы подключения, форма фиксации в кронштейне. Шланг не должен натягиваться или перекручиваться!
   • Закрепите шланг на суппорте/цилиндре и на кузовном/рамном кронштейне.
   • Аккуратно, без перекосов, соедините шланг с тормозной трубкой, затягивая гайки с рекомендуемым моментом (проверьте спецификацию для Лачетти).
3. Прокачка тормозной системы:
   • Это обязательный и самый ответственный этап после замены любых элементов гидравлической системы тормозов.
   • Начинайте прокачку с самого дальнего от ГТЦ колеса (обычно правое заднее, затем левое заднее, правое переднее, левое переднее).
   • Прокачивайте каждый контур до полного выхода пузырьков воздуха и появления чистой тормозной жидкости без пены.
   • Долейте жидкость в бачок ГТЦ до уровня MAX.

После замены и прокачки ни в коем случае не выезжайте сразу на дорогу! Тщательно проверьте систему на герметичность всех соединений при работающем двигателе и неоднократном нажатии на педаль тормоза. Проведите серию осторожных торможений на малой скорости в безопасном месте, чтобы убедиться в четкости работы и отсутствии протечек.

Параметр	Штатные шланги	Усиленные шланги
Материал	Резина	Тефлон + металлическая оплетка
Деформация под давлением	Значительная	Минимальная/Отсутствует
Чувствительность педали	"Ватная", замедленная	Четкая, мгновенная
Стойкость к повреждениям	Низкая	Высокая
Необходимость при тюнинге	Недостаточны	Обязательны

Адаптация противотуманных фар под повороты

Для реализации функции поворота противотуманок с рулём потребуется установка сервоприводов, механически связанных с системой рулевого управления. На Шевроле Лачетти необходимо демонтировать фары, затем интегрировать подвижные платформы с кронштейнами, обеспечивающими вращение светового модуля на 15-30 градусов в каждую сторону. Крепёжные точки усиливаются стальными пластинами во избежание вибраций.

Электропроводка прокладывается от моторчиков сервоприводов в подкапотное пространство с обязательной установкой предохранителей. Управление реализуется через контроллер, считывающий данные с датчика положения рулевой колонки или CAN-шины. Важно герметизировать поворотные механизмы силиконовыми уплотнителями для защиты от влаги и пыли.

Ключевые этапы работ

• Подготовка фар: Разборка корпусов, фиксация рассеивателей термостойким герметиком после модификаций
• Монтаж сервоприводов: Установка тяг из нержавеющей стали с шаровыми наконечниками для плавного хода
• Калибровка углов: Программирование контроллера для синхронизации угла поворота фар со скоростью автомобиля

Компонент	Рекомендации для Лачетти
Сервоприводы	Модели с моментом силы от 3 кг/см (например, Savox SA-1256TG)
Датчик положения	Бесконтактный магнитный энкодер AS5048A
Контроллер	Arduino Nano с CAN-шилдом для интеграции со штатной электроникой

Важно: При тестировании системы проверьте отсутствие конфликтов с ESP – резкие повороты фар не должны влиять на работу курсовой устойчивости. Для защиты цепи питания используйте реле с током срабатывания 30А и отдельную проводку сечением 1.5 мм².

Установка кастомного кожуха рычага КПП

Демонтаж старого кожуха начинается с аккуратного поддевания облицовки вокруг основания рычага КПП. Используйте пластиковую монтажку, чтобы не повредить панель. Снимите клипсы или открутите винты (зависит от года выпуска), удерживающие заводской кожух, после чего его можно свободно поднять и убрать в сторону.

Перед монтажом нового кожуха тщательно очистите рабочую зону от пыли и загрязнений. Проверьте совместимость кастомной детали с крепежными точками и геометрией центрального тоннеля Лачетти. При необходимости подгоните посадочные места мелкой наждачной бумагой или надфилем.

Порядок установки и важные нюансы

Аккуратно наденьте новый кожух на рычаг КПП, совмещая его с крепежными отверстиями на тоннеле. Зафиксируйте элемент штатными клипсами или винтами (часто идут в комплекте с кожухом). Убедитесь в отсутствии перекосов и равномерном прилегании по всему периметру.

Критические моменты:

• Проверьте свободный ход рычага КПП во всех положениях – кожух не должен цепляться или ограничивать переключение
• При использовании кожухов с LED-подсветкой проложите проводку аккуратно, вдали от движущихся частей, подключив питание к габаритам через предохранитель
• Для кожаных чехлов предварительно обработайте материал защитным спреем от УФ-лучей

Если новый кожух комплектуется сменным кольцом-уплотнителем, установите его последним, плотно зафиксировав вокруг штока рычага. Это предотвратит проникновение пыли в механизм КПП и улучшит внешний вид.

Материал кожуха	Особенности монтажа
Углепластик	Проверка зазоров +0.5 мм, избегать точечных нагрузок
Дерево	Обработка торцов воском, крепление через демпферные прокладки
Алюминий	Защита кромок изолентой при установке, контроль заземления при подсветке

Финишный этап: протестируйте работу КПП на всех передачах, включая заднюю. Убедитесь в отсутствии посторонних звуков трения. При установке комбинированных кожухов (кожа + вставки) дополнительно закрепите материал клеем по периметру.

Запуск двигателя с кнопки вместо ключа

Установка кнопки старта на Chevrolet Lacetti позволяет заменить стандартный поворот ключа современным решением с мгновенным запуском двигателя. Для реализации потребуется интеграция электронного блока управления (например, StarLine или Scher-Khan), кнопки с подсветкой и дополнительной проводки, что исключает необходимость постоянного использования заводского ключа в замке зажигания.

Основная сложность заключается в правильном подключении к штатной системе иммобилайзера – без обхода чипа транспондера двигатель заблокируется через 2-3 секунды после запуска. Для корректной работы потребуется либо установить обходчик иммобилайзера с антенной на замок зажигания, либо перепрошить ЭБУ двигателя для отключения защиты.

Этапы монтажа и подключения

Необходимые компоненты:

• Кнопка старта (12V, номинальный ток ≥ 30А)
• Блок управления запуском
• Обходчик иммобилайзера (с чип-ключом внутри)
• Реле блокировки стартера (30/40А)
• Медные провода сечением 1.5-2.5 мм²

Порядок работ:

1. Снять пластиковую накладку рулевой колонки для доступа к проводам замка зажигания
2. Подключить блок управления к контактам:
   • ACC (красный провод)
   • IGN1 (коричневый)
   • STARTER (желтый)
3. Установить обходчик иммобилайзера:
   • Закрепить антенный кольцо вокруг личинки замка
   • Спрятать чип-ключ в корпус обходчика
4. Вывести провода кнопки в удобное место (панель возле руля или центральная консоль)
5. Настроить алгоритм запуска (одно нажатие – ACC, два – IGN, с педалью тормоза – стартер)

Цвет провода Lacetti	Функция	Подключение
Красный	Питание 12V (ACC)	Реле блока управления
Коричневый	Зажигание (IGN1)	Выход блока управления
Желтый	Стартер	Через реле 40А
Черный/белый	Иммобилайзер	Обходчик

Критически важно: установить дополнительное реле на цепь стартера – штатная проводка Lacetti не рассчитана на постоянную нагрузку через кнопку. Перед тестированием убедитесь, что двигатель глохнет при включенной передаче (защита от случайного запуска).

Интеграция системы впрыска омывателя фар

Установка начинается с подбора форсунок и бачка омывателя от моделей, оснащённых заводской системой (например, Daewoo Gentra или аналогов). Ключевой этап – интеграция узлов в передний бампер Лачетти: потребуется разметить точки крепления форсунок с учётом геометрии кузова и траектории струи жидкости. Обязательна проверка угла распыла на макете перед фиксацией деталей.

Для питания насоса используется реле и отдельная кнопка в салоне, подключаемая к бортовой сети через предохранитель. Магистрали прокладываются по штатным жгутам с надёжной фиксацией хомутов, исключающей перетирание трубок. Герметичность соединений проверяется тестовым запуском до установки бампера на место – это предотвратит утечки и короткие замыкания.

Ключевые компоненты и этапы монтажа

Необходимые комплектующие:

• Форсунки омывателя фар с кронштейнами
• Бачок увеличенного объёма со встроенным насосом
• Комплект магистралей высокого давления
• Кнопка активации (с подсветкой)
• Реле, предохранитель 15А, проводка

Схема подключения электропитания:

Клемма реле	Назначение
85	Масса через кнопку
86	Плюс после зажигания
87	Насос омывателя
30	Питание с аккумулятора через предохранитель

Финишные операции: После тестирования системы бампер устанавливается на штатные крепления. Регулировка форсунок выполняется отверткой – струя должна попадать в центр рассеивателя. Для защиты цепи от коррозии разъёмы обрабатываются токопроводящей смазкой, а трубки в подкапотном пространстве теплоизолируются.

Сборка защиты картера из листового металла

Подготовьте лист металла толщиной 2-3 мм (сталь или алюминий), предварительно сняв замеры днища автомобиля в зоне картера. Используйте картон для создания точного шаблона, учитывая точки крепления к кузову, элементы подвески и выхлопной системы. Перенесите контуры шаблона на металл болгаркой или плазморезом, оставляя припуски 10-15 мм по краям для отбортовки.

Согните края заготовки на листогибе или с помощью тисков и молотка для придания жесткости. Просверлите отверстия под крепеж в местах, совпадающих с заводскими резьбовыми втулками кузова. Обработайте все кромки для устранения заусенцев и покройте металл антикоррозийным грунтом перед монтажом.

Технология установки

Совместите защиту с монтажными точками, используя временные подпорки. Примените штатные или усиленные болты М8-М10 с пружинными шайбами. Проверьте зазоры до узлов двигателя и трансмиссии (не менее 15 мм), а также до выхлопной трубы (25-30 мм). Убедитесь в отсутствии контакта с деталями при раскачивании кузова руками.

Ключевые требования:

• Жесткое крепление минимум в 4 точках
• Вентиляционные вырезы напротив маслосливной пробки
• Усиление зон возле крепежных проушин
• Уклон для самоочистки от грязи

Важно:

1. После установки проверьте отсутствие вибраций на разных скоростях
2. Обрабатывайте защиту антигравием каждые 2 года
3. Контролируйте момент затяжки болтов (45-55 Н∙м)

Установка комбинированных свечей зажигания

Комбинированные свечи зажигания сочетают классическую искровую конструкцию с дополнительными платиновыми или иридиевыми напайками на электродах. Их ключевое преимущество для тюнинга «Шевроле Лачетти» – стабильное воспламенение топливной смеси при повышенных нагрузках и форсированных режимах работы двигателя. Это обеспечивает более полное сгорание топлива, снижает детонацию и способствует небольшому приросту мощности.

Перед установкой критически важно подобрать свечи с корректным калильным числом и размером резьбы, соответствующим спецификациям двигателя вашего Лачетти (чаще всего это модели с маркировкой 14R-7 или аналоги). Обязательно проверьте зазор между электродами (обычно 0.8-1.0 мм) согласно инструкции производителя свечей и прогрейте двигатель до рабочей температуры для легкого доступа.

Пошаговый процесс замены

1. Отсоедините минусовую клемму аккумулятора для безопасности.
2. Аккуратно снимите высоковольтные провода со свечей, потянув за колпачки (не дергайте за провода!).
3. Продуйте посадочные места сжатым воздухом для удаления грязи.
4. Используя свечной ключ с магнитным наконечником или резиновым уплотнителем, выкрутите старые свечи против часовой стрелки.
5. Вручную вкрутите новые комбинированные свечи в колодцы до упора, избегая перекоса. Доведите момент затяжки динамометрическим ключом (обычно 15-25 Н·м, уточните в мануале).
6. Наденьте высоковольтные провода на новые свечи до характерного щелчка фиксатора.
7. Подключите аккумулятор и запустите двигатель. Прослушайте работу на предмет посторонних шумов.

После пробега 200-300 км рекомендуется проверить состояние электродов свечей. Равномерный светло-коричневый нагар свидетельствует о корректной работе. Белый налет или следы масла требуют диагностики системы впрыска или зажигания.

Оснащение багажника неоновой подсветкой

Установка неоновой ленты в багажнике Chevrolet Lacetti обеспечивает практичную подсветку зоны погрузки и создаёт уникальный визуальный акцент в темное время суток. Оптимальным решением станет влагозащищенная светодиодная неоновая трубка (диодный шнур) благодаря гибкости, низкому энергопотреблению и устойчивости к вибрациям. Крепление осуществляется на двухсторонний скотч 3М вдоль периметра крышки багажника или под полочками.

Питание подключается к штатной проводке плафона освещения багажника через предохранитель, используя параллельную схему для синхронной работы с основным светом. Обязательно изолируйте все соединения термоусадкой и фиксируйте провода пластиковыми хомутами, избегая участков с подвижными элементами. Для режима "постоянное свечение" при открытых дверях добавьте выключатель в разрыв цепи питания.

Порядок монтажа

1. Демонтируйте обшивку крышки багажника и пластиковые накладки боковых ниш.
2. Проложите неоновую ленту по выбранной траектории, предварительно обезжирив поверхности.
3. Соедините провода подсветки с контактами плафона (+12V и масса) через клеммные колодки.
4. Протяните кабель вдоль штатных жгутов, используя заводские технологические отверстия.
5. Протестируйте работу подсветки при открытии/закрытии багажника перед сборкой обшивки.

Критические нюансы: избегайте перегибов неонового шнура радиусом менее 5 см, исключите контакт с острыми кромками металла. Для цветных вариантов (синий, красный) убедитесь в отсутствии законодательных ограничений на внешние световые приборы в вашем регионе.

Материалы	Инструменты
Гибкий неоновый шнур (IP67)	Кримпер для клемм
Автомобильный провод 1.5 мм²	Кусачки/стриппер
Термоусадка	Мультиметр
Двухсторонний скотч	Отвертка Torx T20/T25

Усиление свечения габаритных огней

Основная причина тусклого свечения габаритов на Chevrolet Lacetti – деградация заводских патронов и окисление контактов. Пластиковые элементы конструкции со временем теряют прозрачность, а штатные лампы накаливания обладают низкой светоотдачей. Усиление свечения критически важно для безопасности, улучшая видимость автомобиля в сумерках и условиях плохой освещенности.

Главные методы модернизации включают замену ламп на светодиодные аналоги, ревизию контактных групп и восстановление отражателей. Потребуются LED-лампы типа W5W (T10), термостойкая электроизоляционная лента, контактная смазка, мелкозернистая наждачная бумага, а также мультиметр для проверки напряжения в цепи. Перед работами обязательно снимите клеммы с АКБ.

Пошаговая доработка

Этап 1: Подготовка и демонтаж

1. Снимите пластиковую накладку багажника для доступа к задним фонарям (крепление на защелках)
2. Открутите гайки крепления фонарей ключом на 10 мм, аккуратно извлеките блок
3. Выньте штатные лампы, повернув патрон против часовой стрелки

Этап 2: Модернизация контактов и отражателей

• Зачистите клеммы патронов наждачной бумагой до блеска
• Обработайте контакты токопроводящей смазкой (например, Liqui Moly Kupfer-Spray)
• Восстановите отражатели: удалите пыль, протрите спиртом, наклейте светоотражающую пленку

Этап 3: Установка LED-ламп

Параметр	Рекомендации
Тип цоколя	W5W (T10) с цоколем BA9S
Цвет свечения	Белый (6000K) для четкого контура
Особенности	CANBUS-совместимые модели без ошибок бортового компьютера

Важно: Перед сборкой проверьте полярность и отсутствие бликов в линзах. При необходимости добавьте резисторы (6-8 Ом/50W) параллельно цепи для устранения мерцания.

Замена стандартного клаксона на пневмосирену

Стандартный клаксон Chevrolet Lacetti обладает ограниченной громкостью и тональностью, что часто не устраивает владельцев. Пневмосистема обеспечивает мощный многотональный сигнал, значительно повышающий безопасность в городском потоке и на трассе.

Для установки потребуется демонтировать заводской звуковой сигнал, обычно расположенный за передним бампером или радиаторной решеткой. Проверьте крепление штатного клаксона и сечение питающих проводов – при недостаточном сечении потребуется прокладка нового кабеля напрямую от АКБ через реле.

Этапы монтажа

Основные шаги установки:

1. Подготовка компонентов:
   • Пневмосигнал (2-3 рожка для многотональности)
   • Компрессор с ресивером
   • Автомобильное реле 30-40А
   • Медный провод сечением 2.5-4 мм²
2. Демонтаж заводского клаксона с отсоединением клемм питания.
3. Размещение компрессора в подкапотном пространстве (надежное крепление, защита от влаги).
4. Прокладка воздушных трубок между компрессором и рожками сирены без перегибов.
5. Подключение электропитания через реле:
   • Силовой провод от "+" АКБ к реле
   • Управляющий кабель от штатной клаксонной кнопки
   • Заземление на кузов

Важно! Проверьте герметичность воздушных соединений перед финальной сборкой. Регулировка тональности выполняется поворотом специальных винтов на рожках сирены после тестового включения.

Изготовление зеркал заднего вида с подогревом

Интеграция подогрева в зеркала Лачетти устраняет проблему обледенения и запотевания, существенно улучшая видимость. Основная задача – установить нагревательные элементы на тыльную сторону стекол зеркал и подключить их к бортовой электросети автомобиля. Для этого потребуется модифицировать штатные зеркала или использовать совместимые донорские элементы от других моделей.

Необходимые компоненты включают гибкие нагревательные пленки/пластины, термостойкий клей, медные провода сечением 1,5-2 мм², реле на 30А, кнопку включения в салоне, предохранитель на 15А, изоляционные материалы (термоусадка, изолента). Из инструментов подготовьте мультиметр, паяльник, набор отверток, нож, съемник стекол (пластиковую лопатку).

Последовательность монтажа

1. Демонтаж зеркал: Снимите обшивку двери, открутите крепежные болты зеркала, аккуратно отсоедините разъемы (если есть штатная проводка).
2. Извлечение стекла: Специальной лопаткой или руками (сдвинув стекло в крайнее положение) отсоедините фиксаторы, снимите стекло с корпуса.
3. Установка нагревателя:
   • Обезжирьте тыльную сторону стекла
   • Наклейте нагревательную пленку, избегая перегибов
   • Припаяйте к контактам пленки провода длиной 30-40 см
   • Изолируйте соединения термоусадкой
4. Прокладка проводки:
   • Провода от зеркал проведите через дверные гофры в салон
   • В моторном щите найдите технологическое отверстие для вывода проводов к блоку предохранителей
5. Подключение питания:
   • «+»: через реле и предохранитель к аккумулятору или цепи обогрева заднего стекла
   • «-»: на кузов (массу)
   • Управление реле: через кнопку в салоне к замку зажигания (ACC)

Важно: Обязательно тестируйте систему мультиметром перед сборкой! Проверьте отсутствие КЗ, сопротивление нагревателей (обычно 5-10 Ом), срабатывание реле при нажатии кнопки. Убедитесь в герметичности мест ввода проводов в двери.

Создание системы кондиционирования заднего ряда

Основная задача – обеспечить подачу охлаждённого воздуха к пассажирам задних сидений без переделки штатной климатической установки. Для этого потребуется создать независимый воздуховод, интегрируемый в центральную консоль или под передние кресла. Ключевым элементом станет компактный вентилятор с регулируемой мощностью, способный прокачивать воздух через существующие дефлекторы или новые точки вывода.

Необходимо подобрать пластиковые или гибкие гофрированные трубки диаметром 40-60 мм, которые будут соединены с основным воздуховодом печки после испарителя кондиционера. Трубки прокладываются под обшивкой пола или порогами, избегая зон подвижных элементов. Выводные дефлекторы монтируются в подголовники передних сидений, торцы центрального тоннеля или боковые панели салона.

Этапы монтажа и комплектующие

Для реализации проекта потребуются следующие компоненты:

• Вентилятор турбинного типа 12V (например, от охлаждения ПК или автомобильных систем обогрева)
• Гофрированные воздуховоды с термоизоляцией для предотвращения конденсата
• Пластиковые переходники и хомуты для герметичного соединения
• Дефлекторы с регулируемыми жалюзи (универсальные или от других авто)
• Реостат и проводка сечением 1.5-2.5 мм² с предохранителем

Последовательность работ:

1. Демонтаж центральной консоли и части обшивки пола
2. Врезка тройника в основной воздуховод печки после испарителя
3. Прокладка дополнительных воздуховодов по тоннелю с фиксацией стяжками
4. Установка вентилятора в разрыв воздуховода с виброизоляцией
5. Монтаж дефлекторов в выбранных зонах с усилением каркаса
6. Подключение электропитания через реостат к прикуривателю или отдельной кнопке

Параметр	Рекомендации
Производительность вентилятора	Минимум 80-100 CFM
Диаметр воздуховодов	50 мм (оптимальный баланс потока и габаритов)
Потребляемый ток	Не более 5А для безопасности проводки
Точки вывода воздуха	2 дефлектора (левый/правый или центральные)

Важно: при подключении к штатному воздуховоду использовать только участок ПОСЛЕ испарителя, чтобы избежать утечки хладагента. Все соединения герметизировать термостойким силиконом. Для снижения шума вентилятор монтировать через резиновые демпферы, а воздуховоды не должны контактировать с кузовными панелями.

Улучшение приемистости двигателя доработанной заслонкой

Стандартная дроссельная заслонка «Шевроле Лачетти» создает аэродинамические завихрения, ограничивая объем поступающего воздуха. Заводская конструкция имеет утолщения на краях лопатки и фиксирующий винт, выступающий в воздушный канал, что снижает пропускную способность на высоких оборотах.

Модификация заключается в механической обработке лопатки для устранения турбулентности. Снимаем дроссельный узел, демонтируем ось заслонки и выполняем шлифовку по критичным зонам. Обязательный этап – полировка поверхности до зеркального состояния для минимизации сопротивления.

Технология доработки

• Стачивание утолщений: Снимаем фаски по периметру лопатки конической формы
• Винт-обтекатель: Замена штатного крепежа на потайной вариант с фиксацией Loctite
• Скругление кромок: Радиусная обработка стыков оси и корпуса

Важно! После сборки выполняем калибровку ДПДЗ и адаптацию заслонки через диагностический сканер. Неправильная установка угла открытия провоцирует плавающие холостые обороты.

Параметр	До тюнинга	После тюнинга
Диаметр проходного сечения	56 мм	58 мм
Воздушный поток (при 5000 об/мин)	210 кг/час	228 кг/час
Время отклика (0→100%)	380 мс	310 мс

Результат проявляется в сокращении "провала" при резком нажатии акселератора и улучшении динамики разгона на 2-4 передачи. Эффект заметен при оборотах выше 3000 об/мин, где двигатель демонстрирует уверенный подхват без необходимости глубокого вдавливания педали газа.

Самостоятельный развал-схождение после тюнинга подвески

После замены пружин, амортизаторов, стабилизаторов или рычагов геометрия подвески неизбежно нарушается. Даже незначительные отклонения в углах установки колес приводят к ускоренному износу резины, ухудшению управляемости и повышенному расходу топлива.

Процедура регулировки требует точных замеров и понимания взаимосвязи параметров. Ключевые углы для контроля на "Лачетти": развал (вертикальный наклон колеса), схождение (параллельность колес при движении) и кастер (продольный угол оси поворота).

Этапы выполнения работ

Необходимые инструменты:

• Телескопическая линейка или лазерный стенд (для предварительной оценки схождения)
• Набор гаечных ключей и домкраты
• Цветные мелки/маркеры для разметки
• Отвес и уровень для проверки поверхности

Порядок действий:

1. Установите авто на ровную горизонтальную площадку с доступом к колесам
2. Проверьте давление в шинах и убедитесь в исправности подвески
3. Пометьте мелом контрольные точки на дисках (центр колеса по вертикали)
4. Измерьте текущее схождение: сравните расстояние между передними кромками и задними кромками колес
5. Отрегулируйте рулевые тяги, ослабив контргайки и вращая муфты
6. Контролируйте развал с помощью отвеса: зазор между нитью и ободом сверху/снизу должен быть одинаковым

Рекомендуемые параметры для тюнинговой подвески:

Угол	Передняя ось	Задняя ось
Развал	-0.5° до -1.5°	-1.0° до -1.8°
Схождение	+0.5 мм до +2 мм	0 мм до +3 мм
Кастер	+2.0° до +3.5°	Не регулируется

После регулировки обязательно проверьте авто в движении: отсутствие увода руля, равномерность усилия в поворотах. Для точной калибровки кастера потребуется спецоборудование – в этом случае рекомендован визит на профессиональный стенд.

Список источников

При подготовке материала использовались специализированные ресурсы, посвященные техническому обслуживанию и модернизации автомобилей марки Chevrolet. Основной акцент сделан на практические руководства и кейсы от владельцев.

Для достоверности информации были отобраны источники с техническими характеристиками модели, рекомендациями по совместимости запчастей и правовыми аспектами тюнинга в СНГ.

• Официальное руководство по эксплуатации Chevrolet Lacetti (издание для рынка России и СНГ)
• Тематические разделы автомобильных форумов: Drive2.ru/Lacetti, Chevrolet-Club.ru, Lacetti-club.net
• Видеоархивы YouTube-каналов: Lacetti Tuning, Гараж 54, Auto DIY
• Печатные издания: журнал «Тюнинг автомобилей» (спецвыпуск по хетчбэкам 2007-2012 гг.)
• Технические базы данных: каталоги ACDelco, Febest и KYB
• Правовые документы: Технический регламент Таможенного союза «О безопасности колесных транспортных средств» (ТР ТС 018/2011)

Видео: Установка птф шевроле лачетти


• Mercedes C-200 Kompressor - легендарной модели история и особенности

• Комплектации Шевроле Круз - что предлагают, чем отличаются, сколько стоят

• Ford C-Max - обзор модели, её параметры и мнения хозяев
