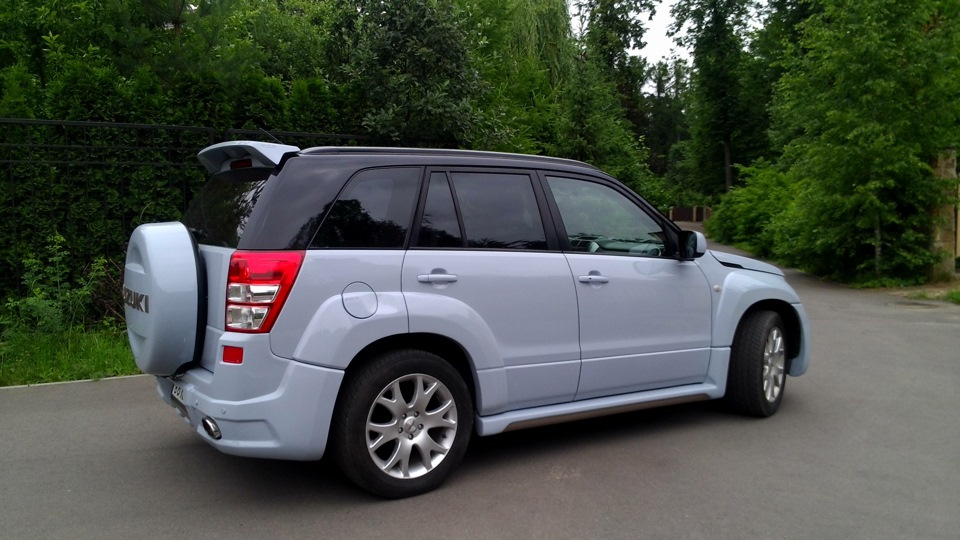

Тюнинг Сузуки Гранд Витара своими силами
Статья обновлена: 18.08.2025
Сузуки Гранд Витара – автомобиль с характером, но даже его потенциал можно раскрыть глубже. Заводские решения часто рассчитаны на усредненного потребителя, а индивидуальность кроется в доработках.
Тюнинг своими руками – не просто экономия. Это шанс создать машину под свои нужды: от агрессивного облика до улучшения проходимости или динамики. Главное – понимать цели и технологию.
В этой статье разберем ключевые направления для самостоятельного апгрейда: от визуальных изменений до функциональных модернизаций. Без лишней теории – только практика, доступная в гараже.
Подготовка рабочего места и инструментов
Организация рабочей зоны – критически важный этап перед началом любых тюнинговых работ. Гараж или ровная площадка должны быть хорошо освещены и очищены от посторонних предметов, обеспечивая свободный доступ к автомобилю со всех сторон. Обязательно проверьте устойчивость поверхности и наличие вентиляции, особенно при планировании окрасочных или работ с химическими составами.
Убедитесь в наличии достаточного пространства для размещения снятых деталей и инструментов – используйте стеллажи, столы или защитные коврики. Заранее продумайте систему хранения мелких крепежных элементов: промаркированные контейнеры или магнитные подносы предотвратят потерю болтов и гаек во время разборки узлов Suzuki Grand Vitara.
Необходимый инструментарий
Минимальный набор включает:
- Ручной инструмент: комплекты рожковых и накидных ключей (6-24 мм), трещоточные головки с воротками, динамометрический ключ для ответственных соединений
- Электрооборудование: дрель/шуруповерт с набором бит, компрессор с пневмоинструментом (при работе с подвеской)
- Специнструмент: съемники шаровых опор и сайлентблоков, стяжки пружин (для модификации подвески), набор для снятия обивки
Обязательно подготовьте расходные материалы и средства безопасности:
| Категория | Примеры |
| Защита | Очки, перчатки нитриловые, респиратор |
| Крепеж | Стопорные шайбы, болты/гайки типоразмеров M6-M12 |
| Химия | WD-40, тормозная жидкость DOT4, антикоррозийный спрей |
Проверьте исправность домкрата и страховочных стоек – их грузоподъемность должна превышать массу автомобиля минимум на 25%. Для электрических доработок (подсветка, аудиосистема) подготовьте мультиметр, термоусадочные трубки и набор электротехнических клемм.
Снятие заводских бамперов для доработки
Перед началом демонтажа подготовьте чистую рабочую зону и необходимый инструмент: крестовую и плоскую отвертки, набор торцевых головок (8-14 мм), пластиковый монтажный ломик, перчатки и контейнер для мелких крепежей. Обязательно отсоедините минусовую клемму АКБ во избежание замыканий в проводке.
Обратите внимание на особенности конструкции: передний бампер крепится к лонжеронам, крыльям и радиаторной решетке, задний – к элементам кузова и фаркопу (если установлен). У моделей с парктрониками заранее продумайте маркировку проводов.
Пошаговый демонтаж переднего бампера
- Снимите пластиковые заглушки в арках колес, открутите саморезы крепления к крыльям (обычно 6-8 шт)
- Демонтируйте нижние крепления защиты двигателя (4 болта под кузовом)
- Отсоедините разъемы противотуманных фар и датчиков парковки
- Выкрутите болты верхнего крепления к радиаторной решетке (под капотом)
- Потяните бампер на себя, аккуратно расцепив боковые фиксаторы
Демонтаж заднего бампера
| Этап | Ключевые точки | Тип крепежа |
|---|---|---|
| 1. Доступ к креплениям | Открыть багажник, снять облицовку колесных арок | Пластиковые клипсы |
| 2. Основной крепеж | Болты вдоль порога (4 шт), крепления к фонарям (2 шт с каждой стороны) | Болты M8 |
| 3. Финишный демонтаж | Снять фиксаторы в районе задних крыльев, отсоединить провода подсветки номера | Пластиковые защелки |
Критические моменты:
- При отщелкивании клипс используйте только пластиковый инструмент – металл повредит ЛКП
- Проверьте все скрытые крепления под резиновыми уплотнителями
- Для моделей с подогревом бампера заранее маркируйте разъемы
После демонтажа очистите посадочные поверхности от грязи, сложите крепеж в промаркированные контейнеры. Перед тюнингом оцените состояние креплений – изношенные клипсы и подгнившие болты требуют замены.
Установка силового обвеса из полиуретана
Подготовьте детали обвеса, очистите поверхности кузова в местах крепления от грязи и обезжирите их. Снимите заводские элементы (бампера, пороги), если они мешают монтажу. Проведите предварительную примерку полиуретановых компонентов к кузову для выявления возможных несоответствий геометрии.
Используйте термофен для прогрева стыковочных зон при установке гибких элементов – это повысит эластичность полиуретана и упростит подгонку. Начинайте фиксацию с центральных точек, плавно перемещаясь к краям, чтобы избежать перекосов. Применяйте монтажный скотч для временной фиксации сложных участков перед окончательным крепежом.
Ключевые этапы монтажа
- Сверление технологических отверстий в обвесе согласно разметке (используйте острые металлические сверла Ø4-6 мм)
- Установка крепежных клипс и резьбовых втулок в зонах повышенной нагрузки
- Нанесение герметика на стыки для предотвращения вибраций и попадания воды:
- Черный полиуретановый герметик для скрытых швов
- Прозрачный силикон для видимых соединений
- Затяжка болтов и саморезов крестовой отверткой/шуруповертом с ограничением момента
| Тип соединения | Рекомендуемый крепеж | Особенности |
|---|---|---|
| Основные силовые узлы | Болты М6 с резиновыми прокладками | Обязательная установка пружинных шайб |
| Декоративные элементы | Нержавеющие саморезы 4.2х16 мм | Сверление пилотных отверстий Ø3 мм |
| Стыковка с арками | Пластиковые хомуты + клей | Комбинированная фиксация |
Контроль качества: после установки проверьте равномерность зазоров (3-5 мм по периметру), отсутствие напряжений в материале и свободный ход дверей/капота. Обработайте торцы деталей антигравийным герметиком для защиты от сколов.
Важно: первые 200 км избегайте жестких препятствий – полиуретану требуется время для принятия окончательной формы. Покраску проводите не ранее чем через 72 часа после монтажа для стабилизации напряжений материала.
Монтаж дополнительных защит картера
Установка защиты картера на Suzuki Grand Vitara требует предварительной подготовки поверхности днища. Тщательно очистите места крепления штатных подрамников и силовых точек от грязи, ржавчины и старой антикоррозийной защиты. Используйте металлическую щётку и обезжириватель, иначе вибрации приведут к ослаблению болтовых соединений.
Сравните конструкцию новой защиты с заводскими элементами перед подъёмом автомобиля на подъёмнике или эстакаде. Убедитесь, что технологические отверстия (маслосливная пробка, доступ к фильтру, слив коробки) совпадают с вашей модификацией двигателя – ошибка потребует демонтажа и доработки металла.
Технология установки
При монтаже соблюдайте последовательность действий:
- Приложите защиту к подрамнику, совместив монтажные отверстия со штатными резьбовыми втулками.
- Вставьте крепёжные болты без полной затяжки, оставив свободу для регулировки.
- Проверьте зазор между защитой и рулевой рейкой, ШРУСами, трубками кондиционера (минимум 10-15 мм).
- Прогрузите подвеску, имитируя движение по неровностям – убедитесь в отсутствии контакта с элементами шасси.
- Затяните болты динамометрическим ключом с усилием, указанным производителем защиты (обычно 65-85 Нм).
Важно: Для моделей с противотуманными фарами в переднем бампере проверьте совместимость кронштейнов защиты. При несоответствии потребуется:
- Демонтаж ПТФ
- Фрезеровка посадочных мест
- Установка переходных пластин
| Тип защиты | Толщина стали | Особенности монтажа |
|---|---|---|
| Штампованная | 2-3 мм | Требует обработки сварных швов антикором |
| Сварная конструкция | 3-5 мм | Обязательная проверка геометрии перед установкой |
| Алюминиевый сплав | 4-6 мм | Использование анодных шайб для исключения электрохимкоррозии |
После установки обработайте внутреннюю поверхность защиты преобразователем ржавчины и нанесите резиновое антигравийное покрытие. Это предотвратит коррозию от конденсата и снизит шумность при движении по щебню.
Покраска пластиковых элементов кузова
Пластиковые детали Suzuki Grand Vitara (бампера, молдинги, пороги) требуют особой подготовки перед покраской из-за низкой адгезии и эластичности материала. Несоблюдение технологии приводит к отслоению краски при вибрациях или температурных деформациях. Обязательно используйте специализированные материалы: адгезионные грунты и эластичные добавки в краску.
Работы проводите в чистом, сухом помещении при температуре 18-25°C. Защитите смежные поверхности малярным скотчем и пленкой. Каждый слой (грунт, краска, лак) наносите с межслойной сушкой согласно инструкции производителя материалов. Финишное покрытие должно полностью соответствовать заводскому цвету кузова.
Пошаговый процесс покраски
Критичные этапы:
- Очистка и обезжиривание:
- Мойка детали с обезжиривателем (антисиликон)
- Сушка сжатым воздухом
- Абразивная обработка:
- Шлифовка P400-P500 для матирования
- Снятие глянца без сквозного истирания
- Грунтование:
- Нанесение адгезионного праймера для пластика
- Толщина слоя 60-80 мкм
| Тип пластика | Маркировка | Особенности |
| Полипропилен | PP/EPDM | Требует праймера с полиолефинами |
| АБС-пластик | ABS | Допускает стандартные грунты |
Финишные покрытия: Наносите 2-3 слоя краски с добавлением пластификатора (10-15%), затем 2 слоя лака. Сушка – не менее 24 часов до монтажа деталей. Для защиты стыков обработайте торцы антикоррозийным герметиком.
Установка лебедки в передний бампер
Монтаж лебедки требует усиления передней части кузова и тщательной подготовки посадочного места. Важно заранее продумать расположение механизма и проводки, чтобы обеспечить свободный ход троса и защиту от грязи.
Обязательно проверьте соответствие веса лебедки и мощности двигателя характеристикам автомобиля. Для Grand Vitara рекомендуются модели с тяговым усилием 8000-10000 фунтов – более мощные варианты создадут критическую нагрузку на раму.
Пошаговая установка
Необходимые материалы и инструменты:
| Инструменты | Материалы |
|---|---|
| Сварочный аппарат | Стальной профиль 4-5 мм |
| УШМ с отрезными кругами | Крепежные болты М10-М12 |
| Дрель с коронками | Герметик для электроразъемов |
| Набор гаечных ключей | Термоусадка для проводов |
Порядок работ:
-
Демонтаж бампера: Снимите пластиковые заглушки, открутите крепежные болты и отсоедините противотуманные фары. Аккуратно снимите бампер, предварительно отключив датчики парковки при их наличии.
-
Изготовление силовой платформы:
- Вырежьте из стального профиля П-образную конструкцию, повторяющую контуры лонжеронов
- Приварите платформу к элементам рамы в четырех точках с каждой стороны
- Просверлите монтажные отверстия согласно шаблону крепления лебедки
-
Модификация бампера:
- Разметьте посадочное отверстие для троса с учетом габаритов лебедки
- Вырежьте секцию усилителя бампера УШМ
- Обработайте кромки антикором и установите защитную рамку-губу
-
Установка лебедки:
- Закрепите механизм на платформе через демпфирующие прокладки
- Выведите трос через направляющий ролик и отверстие в бампере
- Наденьте защитный чехол на крюк
-
Электроподключение:
- Проложите силовой кабель сечением 25 мм² напрямую к аккумулятору через предохранитель
- Выведите пульт управления в салон через резиновый уплотнитель
- Все соединения обработайте герметиком
Особенности для Grand Vitara: При монтаже на рестайлинговые модели (после 2012 г.) необходимо смещать платформу на 3 см вниз для сохранения радиатора кондиционера. Обязательно усильте точки крепления дополнительными косынками – штатные лонжероны не рассчитаны на точечные нагрузки при вытягивании под углом.
Замена штатных фар на светодиодные блоки
Переход на светодиодные фары существенно улучшает освещённость дорожного полотна в тёмное время суток, обеспечивая чёткую видимость и снижая утомляемость глаз водителя. Светодиодные блоки потребляют меньше энергии по сравнению с галогенными лампами, что снижает нагрузку на генератор и электропроводку автомобиля.
При выборе LED-оптики для Suzuki Grand Vitara второго поколения (2005-2014) критически важно учитывать специфику штатных посадочных мест. Неправильно подобранные блоки могут вызвать ошибки бортового компьютера из-за разницы в сопротивлении, а также проблемы с корректной фокусировкой светового пучка.
Этапы замены и ключевые нюансы
Демонтаж старых фар начинается с отсоединения минусовой клеммы аккумулятора. После снятия декоративной накладки радиатора открутите крепёжные болты (верхние обычно доступны сразу, нижние требуют снятия защиты колёсных арок).
- Подготовка компонентов:
- LED-блоки с маркировкой H4 для базовых версий или H7/H1 для биксеноновых фар
- Универсальные переходники CANbus для предотвращения ошибок (например, LM-487)
- Термостойкий герметик для дополнительной изоляции разъёмов
- Особенности установки:
Параметр Штатная лампа Светодиодный блок Мощность (Вт) 55-60 25-30 Световой поток (лм) ~1500 3200-4000 Цветовая температура (K) 3200 5000-6500
После подключения через адаптеры CANbus обязательна проверка угла наклона фар с помощью регулировочных винтов на корпусе оптики. Световая граница ближнего света должна проходить ниже уровня фар встречного автомобиля на расстоянии 25 метров. Для финальной калибровки используйте разметку на вертикальной поверхности согласно инструкции производителя.
Интеграция дневных ходовых огней
Установка ДХО на Suzuki Grand Vitara значительно повышает видимость автомобиля днем и придает ему современный внешний вид. Основная задача – надежно закрепить блоки ДХО и правильно интегрировать их в штатную электрическую систему автомобиля, обеспечив автоматическое включение/выключение согласно требованиям ПДД.
Ключевые этапы включают выбор места монтажа (чаще всего в нижней части бампера, рядом с ПТФ или интегрировано в решетку радиатора), фиксацию блоков, прокладку проводки и подключение через реле к цепям зажигания и габаритных огней. Обязательно используется предохранитель в цепи питания ДХО для защиты от короткого замыкания.
Порядок подключения к электросети
- Подготовка питания: Плюсовой провод от ДХО через предохранитель (10-15А) подключите к плюсовой клемме АКБ.
- Установка реле: Используйте 4-контактное реле. Пин 30 – от предохранителя (питание ДХО), Пин 85 – масса кузова, Пин 86 – управляющий сигнал (цепь зажигания), Пин 87 – выход на плюс ДХО.
- Управляющий сигнал: Для автоматического включения при запуске двигателя подключите Пин 86 реле к цепи, которая активируется с зажиганием (например, к силовому проводу магнитолы или диагностическому разъему OBD-II).
- Синхронизация со светом: Чтобы ДХО гасли при включении габаритов, установите диод между Пин 86 реле и плюсовым проводом габаритных огней (анод диода к габаритам, катод к реле).
- Проверка: Убедитесь, что ДХО включаются при запуске двигателя и отключаются при активации габаритного или головного света.
Важные нюансы:
- Безопасность: Все соединения тщательно изолируйте термоусадкой, провода фиксируйте стяжками вдоль штатных жгутов.
- CAN-шина: На моделях после 2006 года избегайте прямого подключения к критичным CAN-линиям. Используйте цепи без цифрового контроля (например, обогрев сидений).
- Регулировка: Убедитесь, что световой пучок ДХО не слепит встречных водителей (угол наклона – не выше горизонтали).
Типичные ошибки: Подключение напрямую к АКБ без предохранителя, игнорирование необходимости отключения ДХО с основным светом, слабая фиксация проводов (приводит к их перетиранию), установка негерметичных блоков (IP67 и ниже) в зоны прямого контакта с водой.
Монтаж навесных порогов-бегунков
Установка начинается с тщательной очистки зоны крепления на пороге кузова. Удалите грязь, антикоррозийное покрытие и обезжирьте поверхность ацетоном или уайт-спиритом для обеспечения максимального сцепления герметика. Совместите монтажные отверстия порога с технологическими вырезами в кузове, используя деревянные клинья для временной фиксации положения.
Проверьте равномерность зазора между кузовом и порогом по всей длине, а также параллельность относительно дверей. При необходимости скорректируйте положение компонента. Нанесите антикоррозийный герметик (например, Teroson) тонким слоем на стыкующиеся поверхности для защиты от влаги и предотвращения коррозии.
Крепление и завершение работ
- Вставьте крепежные болты (обычно М8) в отверстия, предварительно обработав резьбу медной смазкой.
- Затяните болты динамометрическим ключом в шахматном порядке с усилием 18–22 Н·м, избегая перекоса конструкции.
- Проверьте жесткость установки, нажав ногой на центральную часть порога – не должно быть прогибов или скрипов.
- Обработайте торцы порога и зоны крепления антигравийным покрытием или резиновой заглушкой для защиты от камней.
Критические ошибки:
- Игнорирование герметизации – приводит к очагам коррозии через 1–2 сезона
- Перетяжка болтов – деформация кузовных панелей
- Монтаж без регулировки зазоров – вибрация и повреждение ЛКП
| Материал | Рекомендации |
| Крепеж | Нержавеющая сталь A2/A4 |
| Герметик | Полиуретановый однокомпонентный |
| Инструмент | Динамометрический ключ с диапазоном 10–30 Н·м |
Увеличение клиренса проставками
Проставки для увеличения клиренса устанавливаются между кузовом и элементами подвески (стойками, пружинами). Они механически приподнимают кузов автомобиля без замены основных компонентов ходовой части. Для Suzuki Grand Vitara применяют металлические (алюминиевые) или полиуретановые вставки толщиной 20-50 мм, обеспечивая пропорциональный подъем дорожного просвета.
Комплект включает проставки для передних стоек и задних пружин, крепежные болты повышенной длины, а иногда – корректирующие пластины для стабилизаторов. Ключевое преимущество метода – сохранение заводских характеристик подвески и относительно низкая стоимость. Недостаток – увеличение нагрузки на ШРУСы и необходимость последующей регулировки развала колес.
Порядок установки и важные нюансы
- Подготовка: Зафиксируйте авто на ровной площадке, снимите колеса. Демонтируйте тормозные шланги/датчики ABS с кронштейнов, чтобы избежать натяжения.
- Передняя ось:
- Отсоедините стойку стабилизатора и нижний болт амортизатора
- Снимите три верхних крепежных болта стойки
- Установите проставку, замените штатные болты на удлиненные
- Задняя ось:
- Разгрузите подвеску, приподняв кузов домкратом
- Извлеките пружину, наденьте проставку на шток амортизатора
- Смонтируйте пружину поверх проставки
- Финишные работы: Установите компенсаторы стабилизатора (если входят в комплект), верните на место колёса. Обязательно выполните регулировку развала-схождения.
Максимально безопасная толщина проставок – 30-35 мм. При подъеме свыше 40 мм потребуется замена тормозных трубок, тросов ручника и удлинение датчиков уровня кузова. После установки контролируйте состояние ШРУСов и шаровых опор: угол работы шарниров увеличивается, что ускоряет их износ.
Замена пружин подвески на усиленные
Основная цель установки усиленных пружин – повышение грузоподъёмности и изменение клиренса автомобиля. Более жёсткие витки лучше держат вес при полной загрузке салона и багажника, предотвращая "проседание" задней оси. Дополнительно достигается корректировка дорожного просвета в сторону увеличения, что актуально для эксплуатации на бездорожье.
Подбор параметров критичен: неправильно выбранные пружины приведут к ускоренному износу сайлентблоков, стоек и шин. Обязательно учитывайте индекс нагрузки (обозначается цифрой на пружине, например 0230) и степень жёсткости. Для умеренного тюнинга подойдут варианты с подъёмом до 30 мм, тогда как экстремальные решения требуют комплексной переделки подвески.
Этапы замены
- Демонтаж колеса – ослабьте болты на земле, затем поднимите автомобиль домкратом и снимите колесо.
- Разборка стойки – открутите гайку штока амортизатора, снимите тормозной шланг с кронштейна, отсоедините стабилизатор поперечной устойчивости и нижнее крепление стойки к рычагу.
- Замена пружины – сожмите демонтированную стойку стяжками, уберите старую пружину, установите усиленную с правильной ориентацией витков (маркировка вверх).
- Обратная сборка – выполните монтаж узла в обратной последовательности, соблюдая момент затяжки резьбовых соединений.
Важные нюансы:
- Используйте профессиональные стяжки для пружин – кустарные методы травмоопасны
- Обязательно замените опорные подшипники и отбойники при пробеге свыше 60 тыс. км
- После установки сделайте развал-схождение – геометрия подвески изменится
| Параметр | Стандартная пружина | Усиленная пружина |
|---|---|---|
| Диаметр прутка | 12-13 мм | 14-16 мм |
| Количество витков | 6-7 | 5-6 (с переменным шагом) |
| Ресурс при нагрузке | до 400 кг | 550-700 кг |
Помните: жёсткая подвеска увеличивает крен кузова в поворотах, но снижает комфорт на асфальте из-за передачи вибраций. Для баланса рекомендуется устанавливать усиленные амортизаторы одновременно с пружинами.
Установка лифт-комплекта подвески
Подготовьте автомобиль к подъему на подъемнике или эстакаде, предварительно ослабив болты крепления колес. Демонтируйте колеса для беспрепятственного доступа к узлам подвески. Проверьте комплектность лифт-проставок: обычно в набор входят элементы для стоек, задних пружин и дополнительные проставочные кольца.
Очистите резьбовые соединения от грязи и обработайте их проникающей смазкой за 15-20 минут до начала работ. Подготовьте необходимый инструмент: набор головок, динамометрический ключ, съемники шаровых опор и стойкоподъемники. Убедитесь в наличии новых болтов крепления стоек, если они предусмотрены производителем лифт-комплекта.
Последовательность монтажа
- Передняя подвеска:
- Отсоедините тормозной шланг от кронштейна на стойке
- Снимите гайку штока амортизатора через моторный отсек
- Расшплинтуйте и открутите нижний болт стойки
- Установите проставку между опорой и кузовом, заменив штатные болты на усиленные
- Добавьте проставочные кольца под пружину согласно инструкции комплекта
- Задняя подвеска:
- Ослабьте крепление амортизаторов снизу
- Разгрузите подвеску с помощью домкрата под балкой
- Установите проставки между чашкой пружины и кузовом
- Монтируйте удлинители штоков амортизаторов при необходимости
Важно! После сборки обязательно выполните:
- Прокачку тормозной системы при отключении шлангов
- Регулировку углов установки колес
- Контроль зазоров между приводными валами и кузовом
- Проверку отсутствия контакта пружин с трубопроводами
| Параметр | Рекомендация |
|---|---|
| Момент затяжки | Только по данным производителя лифт-комплекта |
| Обкатка | Первый 500 км без экстремальных нагрузок |
| Контроль | Проверка болтов через 200 км пробега |
Монтаж внедорожных амортизаторов
Предварительно подготовьте автомобиль: установите на ровную площадку, зафиксируйте колёса противооткатными башмаками и снимите клеммы с аккумулятора. Демонтируйте колёса с оси, где планируется замена, используя баллонный ключ и домкрат с надёжными подпорками для безопасности.
Очистите резьбовые соединения штатных амортизаторов проникающей смазкой за 10-15 минут до работы. Проверьте комплектацию новых внедорожных амортизаторов – должны присутствовать все крепёжные элементы и резино-металлические втулки, рекомендованные производителем для конкретной модели Grand Vitara.
Последовательность установки
- Открутите верхнее крепление амортизатора в подкапотном пространстве (передняя ось) или багажнике (задняя ось), используя торцевые головки
- Снимите нижний болт через проушину крепления к рычагу подвески, аккуратно поддерживая стойку
- Извлеките старый амортизатор, сравнив длину штока и корпуса с новым внедорожным образцом
- Продуйте посадочные места сжатым воздухом для удаления абразивных частиц
Важно: Не снимайте транспортировочные стяжки с новых амортизаторов до окончательной фиксации всех креплений! Запрещается ударная обработка штока – это повредит сальники.
| Критический параметр | Контрольная проверка |
| Соосность проушин | Болты должны входить без принудительной деформации |
| Момент затяжки | Передняя ось: 45-55 Н·м, задняя ось: 70-90 Н·м |
| Положение пыльника | Отсутствие перегибов, полное закрытие штока |
После монтажа обязательно проведите ходовые испытания на неровной дороге для притирки элементов. Повторно проверьте момент затяжки через 200-300 км пробега – внедорожные амортизаторы создают повышенные нагрузки на крепления.
Обварка мостов для усиления конструкции
Обварка мостов на Suzuki Grand Vitara представляет собой технологию усиления конструкции путем наложения дополнительных сварочных швов на штатные элементы переднего и/или заднего моста. Основная цель – повышение жесткости и сопротивления усталостным деформациям, неизбежно возникающим при экстремальной эксплуатации автомобиля в условиях бездорожья, особенно с увеличенными колесами и нагрузкой.
Эта процедура считается одним из наиболее радикальных и ответственных видов тюнинга ходовой части, так как напрямую влияет на безопасность и надежность несущих элементов. Она особенно актуальна для владельцев, активно использующих машину для преодоления серьезного бездорожья, где штатные мосты могут не выдержать повышенных нагрузок на кручение и изгиб.
Ключевые аспекты обварки мостов
Необходимый инструмент и подготовка:
- Качественный сварочный аппарат (MIG/MAG, MMA): Предпочтительны полуавтоматы (MIG/MAG) для более стабильного и производительного шва на толстом металле. Требуется опыт сварщика.
- Подготовка поверхности: Тщательная очистка свариваемых зон от грязи, масла, краски и особенно ржавчины до чистого металла (болгарка, металлические щетки, обезжириватель).
- Демонтаж моста: Настоятельно рекомендуется снять мост с автомобиля. Это обеспечивает полный доступ ко всем свариваемым зонам, исключает риск повреждения других компонентов (сальников, подшипников, резиновых уплотнений, тормозных магистралей, проводки) брызгами металла и тепловым воздействием, позволяет качественно обработать швы после сварки.
Технология выполнения работ:
- Определение зон усиления: Критическими точками являются места крепления реактивных тяг (особенно передний мост), кронштейны амортизаторов, пружинных чашек, штатные сварные швы, зоны перехода трубы в чулок редуктора. Изучите форумы или опыт других владельцев для выявления типичных "слабых мест" конкретной модели моста.
- Прогрев (по необходимости): Для снижения риска возникновения напряжений и трещин в зоне термического влияния, особенно при работе с чулком редуктора (чугун), рекомендуется предварительный локальный прогрев.
- Наплавка швов:
- Наложение коротких (2-4 см) прерывистых швов ("прихваток") с чередованием мест сварки для минимизации тепловой деформации конструкции.
- Прогрев зоны сварки должен быть контролируемым, не допуская перегрева и "прожога" металла.
- Основное внимание уделяется усилению существующих сварных соединений и стыков элементов моста.
- Охлаждение: После завершения сварки мост должен остывать естественным путем. Резкое охлаждение (например, водой) приводит к возникновению внутренних напряжений и хрупкости металла и швов.
- Зачистка и защита: Тщательная зачистка сварных швов, удаление шлака и брызг. Обработка усиленных зон преобразователем ржавчины и нанесение защитного покрытия (грунт, краска, антикор).
Важные предупреждения и риски:
- Высокая ответственность: Некачественная сварка или нарушение технологии могут привести к появлению трещин в мосте, что чревато аварией.
- Тепловое воздействие: Перегрев может повредить сальники, подшипники (если мост не снят), изменить структуру металла, привести к деформации.
- Аннулирование гарантии: Обварка является серьезным вмешательством в конструкцию и почти наверняка аннулирует гарантию на соответствующие узлы.
- Сложность ремонта: Усиленный мост сложнее ремонтировать в случае поломки других его компонентов (например, редуктора).
| Преимущества | Недостатки и Риски |
|---|---|
| Значительное повышение прочности и жесткости моста | Высокая сложность и ответственность работ |
| Увеличение ресурса при экстремальных нагрузках | Риск повреждения смежных компонентов при сварке на машине |
| Профилактика трещин и деформаций | Возможность тепловой деформации конструкции |
| Необходимость демонтажа моста для качественного выполнения | |
| Аннулирование гарантии |
Вывод: Обварка мостов – мощный метод усиления для подготовки Suzuki Grand Vitara к тяжелому бездорожью. Однако это сложная, ответственная и рискованная процедура, требующая высокого уровня навыков сварщика, строгого соблюдения технологии (особенно подготовки и охлаждения) и понимания всех последствий. При отсутствии уверенности в своих силах и оборудовании, эту работу следует доверить высококвалифицированным специалистам, специализирующимся на внедорожном тюнинге.
Кастомизация выхлопной системы
Кастомизация выхлопной системы Suzuki Grand Vitara – один из ключевых этапов тюнинга, позволяющий не только изменить акустические характеристики автомобиля, но и потенциально повысить мощность двигателя. Правильно выполненная доработка способствует оптимизации выхлопа, снижению сопротивления газов и улучшению отклика дроссельной заслонки.
При самостоятельном тюнинге выхлопной системы важно понимать конструктивные особенности штатной системы и грамотно подбирать компоненты для замены. Основные элементы, подвергающиеся модернизации, включают приемную трубу, каталитический нейтрализатор, резонатор и глушитель, а также хомуты и кронштейны крепления.
Практические решения для Grand Vitara
Популярные варианты доработки:
- Прямоточный глушитель – устанавливается вместо штатного для снижения сопротивления и формирования спортивного звучания. Диаметр выходной трубы подбирается пропорционально мощности двигателя.
- Замена катализатора – монтаж пламегасителя или спортивного катализатора уменьшает сопротивление на высоких оборотах. Требует последующей коррекции показаний лямбда-зонда.
- Система "паук" 4-2-1 – установка выпускного коллектора с равными длинами труб улучшает продувку цилиндров. Эффективна для атмосферных двигателей 1.6-2.4 л.
| Параметр | Штатная система | Тюнинг-вариант |
| Диаметр труб | 45-50 мм | 51-63 мм |
| Материал | Алюминизированная сталь | Нержавеющая сталь AISI 304 |
| Давление выхлопа | 0.3-0.5 Бар | 0.15-0.3 Бар |
Критические моменты при установке:
- Обязательная проверка зазоров между новой системой и элементами днища/топливными магистралями
- Использование термостойкого герметика (до 1200°C) на стыках фланцев
- Контроль вибраций – подвесные кронштейны должны гасить колебания без передачи на кузов
Предупреждение: Удаление катализатора запрещено в РФ (ст. 8.23 КоАП). При установке прямотока уровень шума не должен превышать 96 дБ – проверяется на СТО перед техосмотром. Неправильный подбор диаметра труб провоцирует потерю крутящего момента на низких оборотах.
Чип-тюнинг двигателя через OBD-разъем
Процедура чип-тюнинга для Suzuki Grand Vitara через OBD-II разъем позволяет оптимизировать работу ЭБУ двигателя без физического вмешательства в блок управления. Для этого потребуется диагностический сканер, совместимый с протоколами автомобиля, и специализированное ПО для чтения/записи прошивки. Важно убедиться, что версия софта соответствует модели двигателя и году выпуска авто.
Подключение оборудования осуществляется напрямую к OBD-порту, расположенному под рулевой колонкой. Предварительно проверяется заряд АКБ (не менее 12.4В) и стабильность электросети – перебои напряжения при перепрошивке критичны. Рекомендуется отключить потребители энергии: фары, магнитолу, климат-контроль.
Ключевые этапы перепрошивки
- Считывание штатной прошивки: ПО создает резервную копию оригинальной программы ЭБУ для возможного отката.
- Анализ и коррекция: Модифицируются параметры:
- Топливные карты (длительность впрыска)
- Углы опережения зажигания
- Ограничения по оборотам и скорости
- Кривые наддува (для турбированных версий)
- Валидация изменений: Проверка на соответствие экологическим нормам и отсутствие конфликтов систем.
- Запись новой прошивки: Загрузка оптимизированных данных в ЭБУ через OBD-канал.
Риски при самостоятельном выполнении: Неправильная коррекция параметров может вызвать детонацию, повышенный расход топлива или ошибки по лямбда-зонду. Критично использовать проверенные прошивки от репутационных тюнинг-ателье и избегать "универсальных" решений.
| Параметр | Стоковые значения | После тюнинга |
|---|---|---|
| Мощность | 140 л.с. | +10-15% |
| Крутящий момент | 183 Нм | +12-18% |
| Отзывчивость педали газа | С задержкой | Улучшена |
Важно! После перепрошивки выполните адаптацию дроссельной заслонки (процедура через диагностический сканер) и первые 500 км избегайте экстремальных нагрузок для калибровки системы.
Монтаж системы воздушного фильтра нулевого сопротивления
Перед началом работ подготовьте новый фильтр "нулевик", подходящий для двигателя вашего Grand Vitara, а также стандартный набор инструментов (ключи, отвертки). Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и ошибок ЭБУ при снятии датчиков.
Демонтируйте штатный воздушный короб: открутите крепежные болты/гайки (обычно расположены сверху и снизу), аккуратно отсоедините патрубок вентиляции картера и разъем датчика массового расхода воздуха (ДМРВ). Извлеките старый фильтр, тщательно очистите посадочную площадку от пыли и грязи ветошью.
Установка фильтра нулевого сопротивления
Снимите ДМРВ со штатного корпуса и установите его в переходник (масштаб), идущий в комплекте с "нулевиком". Герметизируйте стык силиконовым герметиком. Наденьте фильтр на переходник и зафиксируйте хомутом, обеспечивая плотное прилегание без перекосов.
Закрепите собранный узел на штатном месте, используя родные точки крепления или идущие в комплекте кронштейны. Подсоедините патрубок вентиляции картера. Убедитесь, что:
- Фильтр не касается подвижных элементов двигателя или горячих деталей
- Все соединения затянуты равномерно, исключая подсос нефильтрованного воздуха
- Проводка и шланги не натянуты
Обслуживание после установки: Каждые 3-5 тыс. км промывайте фильтр специальным очистителем, пропитывайте маслом для "нулевиков" и тщательно просушивайте перед установкой. Регулярно проверяйте отсутствие подсоса воздуха на стыках.
| До установки | После установки |
| Стандартный короб с бумажным фильтром | Открытый фильтр на переходнике |
| Замена каждые 15-20 тыс. км | Чистка каждые 3-5 тыс. км |
Помните: Корректный монтаж критичен для защиты двигателя. Неправильная установка может привести к попаданию абразивной пыли в цилиндры и повреждению ДМРВ из-за контакта с маслом.
Замена салонного фильтра на угольный аналог
Установка угольного салонного фильтра в Suzuki Grand Vitara обеспечивает многоступенчатую очистку воздуха: механическая часть задерживает пыль и частицы грязи, а активированный уголь эффективно поглощает вредные газы, неприятные запахи и аллергены. Этот апгрейд особенно актуален для владельцев, эксплуатирующих автомобиль в городских условиях с высоким уровнем загазованности или в регионах с активным цветением растений.
Процедура замены не требует специальных навыков или дорогостоящего инструмента и занимает 15-20 минут. Важно приобрести фильтр правильного типоразмера: для большинства поколений Grand Vitara подходят универсальные модели с параметрами ~250x200x30 мм, но перед покупкой следует уточнить совместимость по VIN или сверить маркировку со старым фильтром.
Пошаговая инструкция по замене
Расположение фильтра – за бардачком в центральной консоли. Последовательность действий:
- Откройте перчаточный ящик и выгрузите содержимое.
- Сожмите боковые стенки бардачка (в области креплений) и аккуратно опустите его вниз до характерного щелчка, отсоединив ограничительные клипсы.
- Снимите пластиковую крышку фильтрующего отсека, надавив на фиксаторы по бокам.
- Извлеките старый фильтр, отметив направление стрелки воздушного потока (обычно указывает в сторону салона).
- Пропылесосьте посадочное место для удаления мусора.
- Установите новый угольный фильтр, строго соблюдая ориентацию стрелки (неправильная установка снизит эффективность очистки).
Ключевые особенности угольных фильтров:
- Требуют замены каждые 10-15 тыс. км (или 1 раз в год) из-за потери сорбционных свойств активированного угля
- Создают небольшое дополнительное сопротивление воздушному потоку (может потребоваться увеличение скорости вентилятора на 1 деление)
- Не совместимы с системами ароматизации воздуха в салоне
| Параметр | Стандартный фильтр | Угольный фильтр |
| Защита от пыльцы | Частичная | Полная |
| Нейтрализация выхлопных газов | Нет | До 95% |
| Подавление запахов | Слабый эффект | Выраженный эффект |
| Ресурс работы | 15-20 тыс. км | 10-15 тыс. км |
После установки проверьте герметичность прилегания крышки отсека – зазоры могут стать причиной подсоса неочищенного воздуха. Запустите вентиляцию на максимальной скорости на 2-3 минуты для удаления возможной угольной пыли из системы.
Перетяжка руля кожей своими руками
Потребуется качественная кожаная заготовка (готовый чехол с перфорацией или цельный кусок), прочные нитки (вощёный нейлон или полиэстер), две иглы, острый нож или ножницы, скотч двухсторонкий, обезжириватель и строительный фен. Предварительно снимите руль и очистите его поверхность от грязи и жира для надёжного сцепления клея.
Снимите старую обивку (если есть), тщательно разметьте и нанесите двухсторонний скотч на спицы и обратную сторону кожзаготовки. Начинайте приклеивать кожу с центральной части верхнего обода, избегая перекосов, последовательно фиксируя материал по секторам с равномерным натяжением.
Технология сшивания
Используйте двойную иглу для шва "ёлочка" или петельного шва:
- Проденьте нить в обе иглы, сделайте узел на конце.
- Вводите иглы навстречу друг другу через предварительно пробитые шилом отверстия.
- Чередуйте стежки, сохраняя угол 45° и равномерное натяжение.
- Особое внимание уделите стыкам у спиц – здесь требуется максимальная точность.
После завершения сшивания прогрейте кожу феном (60-80°C) для усадки материала и устранения мелких складок. Обрежьте излишки ножом, оставляя технологический припуск 2-3 мм. Для финальной фиксации промажьте торцы клеем и подогните внутрь шва.
| Критичные ошибки | Последствия |
| Слабое натяжение кожи | Образование пузырей, смещение швов |
| Перегрев феном | Деформация кожи, изменение цвета |
| Неровная строчка | Потеря эстетики, снижение долговечности |
Проверьте равномерность прилегания кожи по всему периметру, отсутствие зазоров у спиц и плавность хода швов. Установите руль на место, дайте клею полностью высохнуть (24 часа) перед активной эксплуатацией.
Установка спортивных педалей из алюминия
Замена штатных педалей на алюминиевые спортивные улучшает эргономику и внешний вид салона, обеспечивая лучшее сцепление обуви с поверхностью. Работа требует аккуратности, базовых инструментов и соблюдения последовательности действий для безопасного результата.
Подготовьте комплект педалей, соответствующий модели Grand Vitara, шестигранные ключи (обычно 5-6 мм), отвертку с крестовым наконечником и плоскогубцы. Проверьте комплектацию: основная накладка на акселератор должна иметь заводское крепление, а педали тормоза/сцепления – металлические скобы с винтами.
Порядок монтажа
- Демонтаж резиновых накладок: снимите заводские вставки с тормоза и сцепления, потянув их вверх. Акселератор не демонтируется – на него крепится новая накладка поверх штатной.
- Фиксация педали газа:
- Наденьте алюминиевую накладку, совместив отверстия с крепежными ушками педали
- Затяните винты через технологические прорези шестигранником (не перетягивайте!)
- Установка тормоза/сцепления:
- Наложите металлическую скобу комплекта на заднюю часть педали
- Плотно прижмите алюминиевую пластину к лицевой стороне
- Вкрутите винты через отверстия в пластине в резьбовые пазы скобы
Контроль качества: удостоверьтесь, что все элементы сидят без люфта, не задевают коврик и не препятствуют полному ходу педалей. Особое внимание – отсутствию помех для возвратной пружины акселератора.
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Перетяжка винтов | Деформация крепежных скоб | Затягивать до плотного прилегания без усилия |
| Смещение накладки | Затирание об обшивку | Проверка зазоров после установки |
| Неправильная ориентация | Скольжение подошвы | Совмещение рифления с направлением нажатия |
Итоговая проверка: запустите двигатель, несколько раз выжмите все педали, убедитесь в плавности хода и четкости возврата. Только после теста в статике совершите пробную поездку на малой скорости.
Доработка сидений дополнительной поддержкой
Штатные сидения Suzuki Grand Vitara часто критикуют за недостаточную боковую поддержку, особенно в поворотах или на бездорожье. Решить проблему можно установкой самодельных боковых валиков (булков), вшитых в каркас спинки или интегрированных в чехлы.
Для работы потребуется плотный поролон высокой эластичности (марки HR 3540 или аналог толщиной 50-80 мм), ножницы, мебельный степлер, прочные нитки и клей для пенополиуретана. Предварительно снимите обивку со спинки сиденья, чтобы точно определить зоны усиления – обычно это область поясницы и бёдер.
Технология изготовления валиков
Вырежьте клиновидные заготовки из поролона, учитывая анатомический изгиб сиденья. Оптимальная высота булка – 70-100 мм в центральной части с плавным сужением к краям. Склейте элементы между собой, формируя единый контур по периметру сиденья.
- Интеграция в каркас: Закрепите поролон поверх пружинных блоков мебельными скобами, предварительно сделав надрезы в местах крепления регуляторов.
- Установка через чехол: Пришейте карманы из эластичной ткани к внутренней стороне обивки, затем вставьте в них готовые валики.
| Материал | Толщина | Назначение |
|---|---|---|
| Поролон HR 3540 | 60 мм | Боковая поддержка поясницы |
| Войлок технический | 5 мм | Прокладка для снижения трения |
Важно: Не перетягивайте обивку при сборке – это приведёт к деформации поролона. Для проверки сядьте в кресло до фиксации чехла: валики должны плотно облегать бёдра, не создавая дискомфорта.
Наклейка шумоизоляции на двери
Шумоизоляция дверей Suzuki Grand Vitara снижает проникновение дорожных шумов, улучшает акустику аудиосистемы и повышает комфорт в салоне. Работу выполняют без снятия обшивки, аккуратно отгибая её после демонтажа крепежных элементов.
Ключевые зоны обработки – внешняя металлическая поверхность двери под обшивкой и пластиковые карты. Используйте вибродемпфирующие материалы толщиной 2-3 мм для металла и легкий звукопоглощающий войлок для пластика.
Порядок действий
Необходимые материалы и инструменты:
- Вибропоглощающая мастика (например, STP Aero)
- Игольчатый валик или строительный фен
- Обезжириватель (уайт-спирит)
- Монтажный нож и ножницы
- Малярный скотч и рулетка
Технология наклеивания:
- Снимите дверные карты: открутите болты под ручками, снимите заглушки и динамики
- Обезжирьте металл, промаркируйте зоны резонанса малярным скотчем
- Раскроите материал по форме зон, оставляя технологические отверстия
- Снимите защитную пленку, плотно прижмите изоляцию к поверхности
- Прокатайте швы валиком, прогрейте феном сложные изгибы
- Повторите для пластиковых элементов карты двери
Важно: избегайте перекрытия монтажных отверстий и механизмов стеклоподъемника. Для усиления эффекта комбинируйте виброизоляцию со слоем полиэфирного войлока толщиной 10-15 мм.
Замена штатной аудиосистемы
Основная сложность замены магнитолы в Suzuki Grand Vitara связана с нестандартным размером штатной 2DIN-аудиосистемы (180×100 мм) против общепринятых 178×100 мм. Требуется либо поиск специализированных моделей, либо использование переходной рамки-адаптера для установки стандартной 2DIN-головки. Обязательно проверьте совместимость переходника с конкретным годом выпуска авто – форматы различаются у рестайлинговых и дорстайлинговых версий.
Перед демонтажем старой магнитолы отключите минусовую клемму АКБ. Извлеките пластиковую накладку панели управления, аккуратно поддевая её тонкой монтировкой. Штатное крепление удерживается четырьмя винтами – после их выкручивания головка извлекается вместе с металлической клеткой. Запомните распиновку разъёмов или сфотографируйте подключение – цветовая маркировка проводов у китайских аналогов часто не совпадает с оригиналом.
Ключевые этапы подключения
Обязательные компоненты:
- Переходная рамка ISO для Grand Vitara (пример: Metra 95-7807)
- Адаптер подключения антенны FAKRA-SMB
- Готовый электропроводный жгут ISO (Suzuki > ISO 10487)
Особенности коммутации:
- При подключении адаптера ISO совмещайте цветовые метки разъёмов
- Жёлтый провод (постоянный +12В) подключайте через предохранитель 10А
- Красный провод (ACC) ведите к замку зажигания или прикуривателю
- Синий провод (REM) используйте для управления внешним усилителем
| Проблема | Решение |
| Нет звука после установки | Проверьте подключение оранжевого (ILL+) и серого (ANT) проводов |
| Не работают рулевые кнопки | Подключите адаптер CAN-LIN (пример: Connects2 CTSSU007.2) |
| Помехи при работе двигателя | Установите ферритовые кольца на силовые провода |
Важно: Для моделей с заводским сабвуфером потребуется отдельный LOC-адаптер (линейный преобразователь) или магнитола с выходом RCA. При подключении динамиков соблюдайте полярность – ошибка вызовет противофазу и потерю баса.
Прокладка проводки для сабвуфера
Прокладка силового кабеля выполняется от аккумулятора в салон через технологические отверстия в моторном щите. Используйте медный провод сечением не менее 8-10 мм² для мощности до 1000 Вт, защитив его термостойкой гофрой и обмотав изолентой в местах пересечения с металлом. Обязательно установите предохранитель (80-120 А) в 30 см от клеммы АКБ.
Для сигнальных проводов протяните кабель RCA от магнитолы к месту установки усилителя, проложив его по противоположной стороне от силовой проводки во избежание наводок. Параллельно проложите отдельный провод управления REM (синий) от головного устройства для включения усилителя вместе с зажиганием.
Порядок подключения компонентов
Соблюдайте последовательность соединений:
- Подключите силовой кабель к плюсовой клемме АКБ через предохранитель
- Выведите провод в салон через штатные заглушки в бардачке
- Закрепите кабель стяжками вдоль порогов
- Подсоедините REM-провод к синему разъёму магнитолы
- Соедините "массу" усилителя с кузовом болтом М8 на зачищенный металл
Распространённые ошибки при монтаже:
- Соединение массы с пластиковыми элементами - вызывает нестабильную работу
- Параллельная укладка RCA и силовых проводов - приводит к гулу
- Отсутствие предохраждения кабеля в моторном отсеке
| Компонент | Рекомендуемые параметры | Критические ошибки |
|---|---|---|
| Силовой кабель | 8-10 мм² OFC медь | Алюминиевые провода |
| Предохранитель | На 10-20% выше тока усилителя | Установка после прохода через кузов |
| Разъёмы | Латунные клеммы с обжимом | "Скрутки" без пайки |
Перед финальной сборкой проверьте мультиметром отсутствие КЗ на силовой линии и качество "массы" (сопротивление менее 0.5 Ом между точкой крепления и минусом АКБ). После подключения установите на аккумуляторе клемму и проверьте работу системы на средней громкости.
Установка дополнительных USB-разъемов
Определите место монтажа: оптимальными считаются зоны центральной консоли, бардачка или пространство под климат-контролем. Убедитесь, что выбранная локация не мешает переключению передач и доступу к органам управления. Продумайте трассировку кабелей до штатной магнитолы или блока предохранителей.
Подготовьте комплектующие: потребуются USB-гнезда (желательно в готовом корпусе), медный многожильный провод сечением 1.5–2.5 мм², термоусадка, автомобильные предохранители на 10–15А, изолента. Для подключения к источнику используйте штатный разъем магнитолы или отдельный провод с подключением через предохранитель к замку зажигания.
Порядок подключения питания
Снимите минусовую клемму с АКБ перед работами. Для питания от магнитолы:
- Найдите на её разъеме провод +12V (постоянный) и ACC (зажигание)
- Красный провод USB-гнезда подключите к ACC, черный – к массе авто
- Для постоянного питания (зарядка при выключенном зажигании) используйте провод +12V
| Цвет провода USB | Назначение | Точка подключения |
|---|---|---|
| Красный | +12V питание | ACC или +12V магнитолы |
| Черный | Масса (GND) | Кузов авто (болт с очищенной краской) |
| Зеленый/Белый | Data+ | Только для синхронизации (не обязателен) |
| Синий/Желтый | Data- | Только для синхронизации (не обязателен) |
При подключении напрямую к АКБ обязательна установка предохранителя в 15 см от аккумулятора. Изолируйте все соединения термоусадкой, избегайте перегибов проводов. Проверьте работоспособность до финальной сборки панелей: при включенном зажигании USB-порт должен выдавать напряжение 5V.
Модернизация задних фар светодиодными лентами
Установка светодиодных лент в задние фары Suzuki Grand Vitara придаёт автомобилю современный внешний вид и повышает видимость для других участников движения. LED-ленты обеспечивают яркое равномерное свечение, выделяя контуры фар в темноте и улучшая восприятие габаритов автомобиля.
Для работы потребуются влагозащищённые светодиодные ленты (красные для стоп-сигналов, белые для фонарей заднего хода), изолента, термоусадочные трубки, монтажные скобы, проводка сечением 1.5 мм², паяльник, мультиметр и набор автомобильных отвёрток. Обязательно используйте ленты с классом защиты IP67 или IP68.
Порядок установки
- Снимите пластиковые накладки в багажнике, открутите крепления задних фар и аккуратно извлеките блоки
- Обезжирьте внутренние поверхности стекла фар спиртовым раствором в зонах крепления лент
- Нарежьте LED-ленты по контуру отражателя, закрепите на термостойкий двусторонний скотч или монтажные клипсы
- Соедините провода: красные ленты к цепи стоп-сигнала (+12V при торможении), белые – к цепи задней передачи
- Заизолируйте соединения термоусадкой, прозвоните мультиметром на отсутствие КЗ
Важные нюансы: избегайте перегибов лент на 90°, оставляйте технологический зазор 2-3 мм между диодами и отражателем. При подключении используйте предохранители на 5А в разрыв цепи. Обязательно проверьте герметичность фары после сборки во избежание конденсата.
| Параметр | Рекомендации |
| Мощность ленты | 9-14 Вт/м |
| Цветовая температура | 2700K (красный), 6000K (белый) |
| Тип диодов | SMD 5050 или COB |
| Проводка | Медный многожильный провод в гофре |
После установки протестируйте все режимы работы: габариты, стоп-сигналы, указатели поворота и задний ход. При появлении ошибки CAN-шины (лампа out) потребуется установка нагрузочных резисторов параллельно цепи (50W 6Ω).
Интеграция парктроников в бампера
Правильная разметка бампера – ключевой этап. Используйте малярный скотч для обозначения зон сверления, учитывая рекомендации производителя парктроников по высоте (обычно 45-55 см от земли) и расстоянию между датчиками (30-40 см). Центральные датчики располагайте ближе к номерному знаку, избегая зон усиления бампера. Обязательно проверьте траекторию "обзора" сенсоров на предмет помех (фаркоп, запаска).
Сверление выполняется коронкой под конкретный диаметр датчика (чаще 18-22 мм). Обязательно снимите бампер для безопасности электропроводки и отопителя. Края отверстий обработайте антикором и герметиком. Убедитесь, что датчики встают в отверстия с лёгким натягом, без перекосов – это влияет на точность измерений и защиту от влаги.
Особенности подключения и калибровки
Проводку прокладывайте через технологические заглушки в лонжеронах, используя гофру. Важно: подключение к задним фонарям для активации системы при включении задней передачи делайте через предохранитель. После монтажа выполните калибровку:
- Установите автомобиль на ровную площадку перед стеной (2-2.5 м)
- Запустите систему и проверьте реакцию датчиков на тестовые препятствия
- Отрегулируйте громкость бипера и чувствительность через блок управления
Распространённые ошибки:
- Неправильный угол наклона датчиков – вызывает ложные срабатывания от земли
- Экономия на гидроизоляции разъёмов – приводит к окислению контактов
- Прокладка проводов рядом с антеннами или высоковольтными линиями – создаёт помехи
| Тип парктроника | Диаметр сверления | Глубина установки |
|---|---|---|
| Врезной (стандартный) | 18-20 мм | 25-30 мм |
| Накладной | Не требуется | Клеевое крепление |
| В рамку номера | Не требуется | Интеграция в держатель |
Монтаж камеры заднего вида на Suzuki Grand Vitara
Установка камеры заднего вида существенно повышает комфорт и безопасность парковки, особенно учитывая габариты Grand Vitara. Основная задача – аккуратно провести кабель от багажника к головному устройству в салоне, избегая критичных точек и обеспечивая надежную защиту проводки.
Камера обычно крепится на рамку номерного знака, ручку багажника или врезным способом в задний бампер. Выбор зависит от модели камеры и ваших предпочтений. Ключевое внимание уделите герметизации места установки, если требуется сверление, чтобы предотвратить коррозию и попадание влаги.
Этапы подключения и настройки
Необходимые инструменты и материалы: Комплект камеры с проводкой, набор автомобильных ключей и отверток, изолента/термоусадка, пластиковые монтажные лопатки для снятия обивки, мультиметр.
- Демонтаж обшивки:
- Снимите пластиковые панели в багажнике (дверные карты, полки) по пути прокладки кабеля.
- Аккуратно отсоедините резиновый гофр между кузовом и дверью багажника для протяжки провода.
- Прокладка кабеля:
- Закрепите видеокабель и провод питания вдоль штатной проводки жгутами.
- Проведите кабель под обшивкой боковых стоек салона (со стороны водителя или пассажира) к головному устройству.
- Важно: Избегайте зон движения механизмов сидений и острых кромок!
- Электрическое подключение:
- Желтый разъем RCA подключается к видеовходу магнитолы (обозначен как "CAM IN" или "REAR CAM").
- Красный провод камеры соедините с проводом заднего хода (реверса) на блоке фаркопа или на лампе заднего хода. Используйте мультиметр для точного определения +12V при включенной передаче.
- Черный провод – масса. Надежно закрепите его на кузовном болте в багажнике, зачистив место контакта.
- Монтаж камеры и сборка:
- Зафиксируйте камеру в выбранном месте, проверьте угол обзора.
- Аккуратно уложите и закрепите все провода, избегая натяжения.
- Установите на место всю снятую обшивку, убедившись в отсутствии скрипов.
- Проверка и калибровка:
- Включите зажигание, активируйте передачу заднего хода.
- Убедитесь в появлении изображения на экране магнитолы, отсутствии помех.
- При необходимости отрегулируйте угол наклона камеры для оптимального обзора.
Критические моменты: Обязательно защитите все соединения от влаги и окисления изолентой или термоусадкой. Двойная проверка подключения провода питания к лампе заднего хода исключит срабатывание камеры в неподходящий момент. Если магнитола не переключается автоматически на камеру при включении реверса, проверьте настройки HU или правильность подачи +12V на красный провод камеры.
Установка энергоемких аккумуляторов
Повышение энергоемкости бортовой сети Suzuki Grand Vitara актуально при использовании мощной аудиосистемы, дополнительного освещения или экспедиционного оборудования. Стандартный аккумулятор часто не справляется с возросшими нагрузками, что приводит к быстрой разрядке и сокращению ресурса.
Установка энергоемкой АКБ требует предварительной проверки посадочного места в моторном отсеке и соответствия габаритов новой батареи. Критически важно сравнить пусковой ток (CCA) и емкость (Ah) выбранной модели с рекомендациями производителя автомобиля, чтобы избежать проблем с генератором или стартером.
Порядок замены и важные нюансы
Отключение штатной батареи выполняйте строго в последовательности: сначала снимайте «минусовую» клемму, затем «плюсовую». Это исключает короткое замыкание при случайном контакте ключа с кузовом. Очистите токовыводы и клеммы от окислов металлической щеткой.
- Проверьте крепление новой АКБ: корпус не должен смещаться при вибрации, но и недопустимо чрезмерное затягивание прижимной планки (риск деформации корпуса).
- Обязательно обработайте клеммы защитной смазкой (типа LIQUI MOLY Kupfer-Spray) после подключения для предотвращения коррозии.
- Подключение проводите в обратном порядке: сначала надежно зафиксируйте «плюсовой» провод, затем «минусовой».
После установки проверьте напряжение на клеммах при работающем двигателе (норма: 13.8–14.5 В). Слишком низкое значение указывает на неисправность генератора, слишком высокое – риск «выкипания» электролита.
| Параметр | Стандартная АКБ | Энергоемкая АКБ |
|---|---|---|
| Емкость (Ah) | 55-65 | 70-100 |
| Пусковой ток (CCA) | 480-550 А | 650-850 А |
| Габариты (ДхШхВ), мм | 242x175x190 | до 315x175x190 |
Учтите, что увеличенная масса энергоемкой АКБ создает дополнительную нагрузку на крепление и кузовные элементы. Для AGM или гелевых батарей может потребоваться коррекция настроек заряда (через диагностическое оборудование), так как они чувствительны к перезаряду.
Заморозка стекол тонировочной пленкой
Эффект "заморозки" или матового льда на стеклах создается специальной тонировочной пленкой с текстурой, имитирующей иней. Такая пленка не только придает Suzuki Grand Vitara уникальный визуальный облик, но и обеспечивает повышенную приватность салона, рассеивает яркий свет фар встречного транспорта и мягко фильтрует солнечные лучи, уменьшая нагрев интерьера.
Для самостоятельного нанесения потребуется: матовая тонировочная пленка с эффектом "мороз" (выбирайте качественные марки типа LLumar, SunTek или отечественные аналоги), монтажный раствор (вода с каплей шампуня или спецсредство), ракель с мягким и жестким краем, канцелярский нож, строительный фен, чистящие средства для стекол и микропористая салфетка. Критически важно работать в чистом, безпыльном помещении с температурой 15-25°C.
Пошаговый процесс монтажа
Подготовка стекла: тщательно вымойте поверхность с обезжиривателем (уайт-спирит или изопропиловый спирт), удалите все загрязнения и следы резины уплотнителей. Протрите насухо микрофиброй без ворса.
- Раскройте пленку по шаблону: приложите рулон к стеклу снаружи, отметьте контуры с запасом 2-3 см, вырежьте канцелярским ножом.
- Снимите защитную подложку: распылите монтажный раствор на клейкий слой и само стекло для предотвращения преждевременного схватывания.
- Наложите пленку: аккуратно прижмите материал к стеклу от центра к краям, используя мягкий ракель. Начинайте с верхней части.
- Удалите излишки влаги: пройдитесь жестким ракелем через салфетку диагональными движениями, выгоняя пузыри и воду к краям.
- Просушите феном: прогрейте края пленки (особенно на закруглениях) при температуре 50-60°C для лучшей адгезии.
- Обрежьте излишки: тонким лезвием подрежьте пленку по контуру стекла, оставив зазор 1-2 мм для уплотнителя.
Ключевые нюансы: при работе с дверными стеклами опустите их на 1-2 см для точной подрезки у нижней кромки. Для лобового стекла выбирайте пленку с маркировкой "без искажений", иначе возможны блики. Первые 3-5 дней не мойте стекла и не опускайте боковые окна.
| Ошибка | Последствие | Как избежать |
| Работа при низкой температуре | Плохая адгезия, морщины | Прогрейте салон до 20°C |
| Попадание ворса под пленку | Видимые точки под слоем | Используйте безворсовые салфетки |
| Сильное натяжение при монтаже | Отслоение через 1-2 месяца | Работайте с запасом материала |
Поклейка декоративных карбоновых накладок
Перед началом работ тщательно вымойте и обезжирьте поверхности, предназначенные для оклейки, используя изопропиловый спирт или специальный автомобильный обезжириватель. Убедитесь, что зоны монтажа полностью сухие, не имеют пыли, воска или следов предыдущих обработок – это критично для адгезии.
Прогрейте карбоновую пленку строительным феном (режим 60-80°C) для повышения эластичности материала и упрощения формовки на сложных рельефах. Аккуратно снимите защитную подложку с небольшим участка накладки, совместите элемент с деталью кузова (например, стойкой двери или ручкой) и постепенно разглаживайте пленку мягким ракелем от центра к краям, параллельно снимая остатки подложки.
Ключевые этапы и особенности монтажа
При работе с углублениями и выпуклостями:
- Растягивайте материал феном при натяжении над рельефом, избегая складок
- Для глубоких впадин сделайте небольшие надрезы крестообразной формы
- Проглаживайте края ракелем под углом 45° для предотвращения отслоения
После фиксации всей поверхности:
- Повторно прогрейте пленку феном по всей площади
- Сильно прижмите края резиновым шпателем
- Удалите излишки материала канцелярским ножом с новым лезвием
| Тип поверхности | Рекомендуемая техника |
| Плоские панели | Монтаж крупными фрагментами за один подход |
| Сложный рельеф | Сегментное нанесение с прогреванием |
| Узкие кромки | Использование монтажной ленты для временной фиксации |
Контролируйте отсутствие пузырей – при их появлении аккуратно проколите иглой и разгладьте. Готовые накладки не мойте 48 часов для полной полимеризации клеевого слоя. Для продления срока службы покрытия обрабатывайте поверхности антистатическим спреем раз в 3 месяца.
Изготовление багажника на крышу из труб
Основой конструкции послужат стальные профильные трубы сечением 20х20 мм или 25х25 мм с толщиной стенки 2-3 мм. Рассчитайте длину продольных лонжеронов по ширине крыши автомобиля, оставляя зазор 10-15 см от краев. Поперечины формируются из аналогичных труб, их количество (обычно 3-4 штуки) определяет грузоподъемность и жесткость каркаса.
Обязательно используйте стальные усиленные уголки для соединения элементов. Предварительно разложите трубы на ровной поверхности, проверьте геометрию угольником, после чего проварите стыки сплошным швом. Места контакта с крышей оснастите резиновыми прокладками толщиной 5-8 мм для защиты лакокрасочного покрытия и снижения вибраций.
Этапы монтажа и обработки
Крепление осуществляется через стандартные точки установки рейлингов на кузове Grand Vitara. Для фиксации изготовьте Г-образные кронштейны из стальной полосы 4-5 мм, повторяющие контур трубы. Просверлите отверстия под болты М8-М10 с обязательным применением широких шайб для распределения нагрузки.
- Подготовка поверхности:
- Зачистите трубы болгаркой от окалины и ржавчины
- Обезжирьте металл уайт-спиритом
- Защитное покрытие:
- Нанесите 2 слоя грунтовки по металлу
- Покрасите молотковой эмалью для устойчивости к сколам
- Установка:
- Закрепите кронштейны на кузове через штатные отверстия
- Зафиксируйте каркас, контролируя затяжку динамометрическим ключом (12-15 Н∙м)
- Проверьте отсутствие контакта с антенной и люком
Важно: Максимальная нагрузка не должна превышать 50-70 кг в зависимости от толщины труб. Для защиты от коррозии ежегодно обрабатывайте стыки силиконовым герметиком и обновляйте лакокрасочное покрытие в местах сколов.
Крепление дополнительного топливного бака
Установка дополнительного топливного бака на Suzuki Grand Vitara требует точного выбора места крепления и надёжного силового каркаса. Основные точки фиксации располагаются на лонжеронах рамы или усиленных элементах днища, избегая зон выхлопной системы, топливных магистралей и подвижных деталей подвески.
Конструкция крепёжной платформы должна равномерно распределять нагрузку и обеспечивать зазор минимум 150 мм от дорожного покрытия. Обязательно используется виброизоляция между кронштейнами и баком для предотвращения повреждений от вибраций.
Ключевые этапы монтажа
Необходимые материалы:
- Стальные уголки 5 мм толщиной или готовые силовые кронштейны
- Вибропоглощающие прокладки из резины EPDM
- Анкерные болты М10 класса 8.8 с контргайками
- Защитная лента для проводки
Последовательность работ:
- Разметка точек крепления на раме с учётом заводских отверстий
- Установка резиновых демпферов на контактные поверхности бака
- Формирование силовой платформы из уголков с поперечными распорами
- Фиксация конструкции сквозными болтами через предварительно усиленные втулки
- Прокладка топливных шлангов в гофрорукавах с креплением к кузову пластиковыми хомутами
| Параметр | Требование |
| Допустимая нагрузка на крепёж | ≥ 2x масса заполненного бака |
| Зазор до глушителя | Не менее 100 мм |
| Защита электропроводки | Двойная изоляция + металлорукав |
Важно: Все соединения с топливной системой выполняются через обратные клапаны и дублирующие механические запорные вентили. После установки обязательна проверка герметичности магистралей под давлением 3 бар в течение 30 минут.
Установка кронштейнов для запасного колеса
Кронштейны для запасного колеса на Suzuki Grand Vitara монтируются преимущественно на заднюю дверь или багажник, что требует тщательного выбора места установки для равномерного распределения нагрузки. Предварительно проверьте комплект поставки: должны присутствовать усиленные кронштейны, крепежные болты, резиновые прокладки и шаблон для разметки отверстий.
Очистите зону монтажа от грязи и обезжирьте поверхность спиртовым раствором. Используя шаблон, наметьте точки сверления, учитывая расположение внутренних элементов кузова – избегайте повреждения электропроводки и топливных магистралей. Просверлите отверстия сверлом по металлу соответствующего диаметра, указанного в инструкции к кронштейнам.
Этапы монтажа
- Установите резиновые уплотнители между кронштейном и кузовом для предотвращения коррозии.
- Приложите кронштейн к подготовленным отверстиям, совместив крепежные точки.
- Зафиксируйте конструкцию болтами через внутреннюю сторону дверцы/багажника, используя контргайки.
- Затяните крепеж динамометрическим ключом с усилием 45-55 Н∙м (точное значение уточняйте в спецификации производителя кронштейна).
Важно: После установки проверьте отсутствие перекоса конструкции и свободный ход дверных петель. Нагрузите кронштейн запасным колесом – дверь не должна самопроизвольно открываться или проседать. Для дополнительной защиты обработайте места сверления антикоррозийным грунтом.
Рекомендации: При выборе кронштейна отдавайте предпочтение моделям с усиленными петлями и регулируемым креплением колеса. Регулярно проверяйте состояние крепежных болтов, особенно после езды по бездорожью.
| Тип кронштейна | Макс. нагрузка | Особенности |
| Штатный (родной) | до 35 кг | Требует доработки креплений для колес большего диаметра |
| Усиленный внедорожный | до 60 кг | Дополнительные точки фиксации, защита от вибрации |
Создание защитных дуг для кузова
Защитные дуги – ключевой элемент для внедорожников вроде Suzuki Grand Vitara, предотвращающий деформацию порогов и дверей при контактах с препятствиями. Они берут на себя ударную нагрузку, сохраняя геометрию кузова и снижая затраты на ремонт после экстремальных выездов. Качественно изготовленные дуги существенно повышают проходимость без риска повредить силовые элементы конструкции.
Самостоятельное создание требует точных расчётов, навыков работы со сварочным оборудованием и понимания нагрузок. Неправильная установка может ослабить кузов или создать опасные точки напряжения. Перед началом работ подготовьте чертежи с замерами крепежных точек на лонжеронах и порогах, учитывая клиренс и углы въезда.
Этапы изготовления и монтажа
Материалы и инструмент:
- Труба круглая (Ø 40-50 мм) или профильная (40×40 мм) с толщиной стенки от 3 мм
- Стальные пластины 5-6 мм для крепежных площадок
- Сварочный аппарат (MIG/TIG), УШМ с отрезными и зачистными дисками
- Трубогиб, уровень, шаблоны из проволоки для точного изгиба
Последовательность работ:
- Снимите обвесы и пороги автомобиля для доступа к точкам крепления.
- Согните трубы по шаблону, обеспечив параллельность дуг земле и симметричность относительно оси авто. Допустимое отклонение – не более 2 мм.
- Приварите к концам дуг усиленные пластины с отверстиями под болты (М10-М12). Площадки должны плотно прилегать к лонжеронам без перекосов.
- Проведите пробную установку, проверьте зазор до кузова (минимум 20 мм) и отсутствие контакта с дверями при открывании.
- Обработайте швы болгаркой, нанесите антикоррозийное покрытие. Для защиты от сколов используйте резиновые прокладки под крепеж.
| Критерий | Рекомендация |
|---|---|
| Вылет дуги вперед | Не далее бампера для сохранения угла въезда |
| Высота от земли | На 50-70 мм ниже порога |
| Крепеж | Болты + контргайки, без сварки к кузову |
Важно: После установки проверьте отсутствие вибраций на скорости. Регулярно осматривайте крепления на трещины, особенно после нагрузок. Самодельные дуги не должны выступать за габариты авто более чем на 50 мм во избежание юридических ограничений.
Монтаж брызговиков увеличенного размера
Замена штатных брызговиков на увеличенные версии – эффективное решение для дополнительной защиты кузова Suzuki Grand Vitara от летящей грязи, камней и дорожных реагентов. Расширенные модели обеспечивают лучшее покрытие колесных арок, особенно актуальное при установке внедорожной резины или лифте подвески.
Перед монтажом убедитесь в совместимости выбранных брызговиков с вашей модификацией кузова (3-х или 5-дверной). Подготовьте необходимый инструмент: крестообразную отвертку, ключ на 10 (для креплений в колесной нише), ветошь и обезжириватель для очистки мест установки.
Пошаговый процесс установки
- Демонтаж старых брызговиков: Открутите штатные саморезы крепления отверткой. Если элементы приклеены двухсторонним скотчем, аккуратно подденьте их пластиковой лопаткой.
- Подготовка поверхности: Тщательно очистите зону монтажа (арку и нижнюю часть порога) от грязи. Обезжирьте металл и пластик в местах будущего прилегания брызговика.
- Примерка новых брызговиков: Приложите деталь к арке без фиксации. Убедитесь, что она полностью повторяет геометрию кузова и не мешает ходу колеса.
- Фиксация:
- Совместите заводские отверстия в брызговике с крепежными точками кузова.
- Вверните штатные саморезы в существующие технологические отверстия.
- Важно! Для дополнительной прочности нанесите тонкий слой герметика на внутреннюю сторону брызговика (особенно в верхней части).
- При наличии новых точек крепления (у неоригинальных моделей) аккуратно просверлите отверстия в арке, предварительно разметив их. Защитите металл антикором.
Ключевые моменты для надежной установки
| Этап | Рекомендация | Ошибка |
| Выбор модели | Полиуретан или термопласт (гибкие, устойчивые к ударам) | Жесткий пластик (трескается на бездорожье) |
| Крепеж | Использовать родные саморезы + каленые шайбы | Саморезы без уплотнителей (разбалтывание) |
| Герметизация | Автомобильный герметик (нейтральный силикон) | Монтажная пена или скотч (ненадежно) |
После фиксации всех элементов проверьте отсутствие вибраций на разных скоростях. Увеличенные брызговики не должны касаться покрышек даже при полном вывороте руля или сжатии подвески. Регулярно осматривайте крепления (особенно после езды по бездорожью) и своевременно подтягивайте ослабшие саморезы.
Самодельные расширители колесных арок
Установка расширителей арок на Suzuki Grand Vitara решает две ключевые задачи: позволяет монтировать колеса большего диаметра или с увеличенным вылетом без риска задевания за кузовные элементы, а также придает автомобилю более агрессивный и индивидуальный внешний вид. Самостоятельное изготовление дает полный контроль над формой, шириной и материалом конструкции, что особенно важно при нестандартных решениях.
Основой для самодельных расширителей чаще всего служат пластиковые заготовки (например, из ABS-пластика толщиной 3-5 мм) или стеклопластик, наращиваемый поверх заводских арок с использованием матрицы. Критически важно обеспечить точное повторение геометрии штатного колесного проема и надежное крепление к кузову, исключая вибрации и попадание влаги под элементы.
Этапы изготовления и монтажа
Ключевые шаги при работе с пластиком:
- Снятие колес и демонтаж заводских подкрылков.
- Изготовление шаблона из картона по контуру арки с учетом требуемого выноса (обычно +20-50 мм).
- Перенос контура на лист пластика, фигурная вырезка электролобзиком.
- Термоформовка заготовки строительным феном для придания объемной формы арки.
- Примерка, подгонка стыков, сверление отверстий под крепеж.
- Обработка кромок, обезжиривание и покраска в цвет кузова.
- Установка на кузов с использованием штатных точек крепления и дополнительных саморезов с герметизацией стыков силиконом.
При работе со стеклопластиком: после очистки и обезжиривания заводской арки наносится разделительный слой, формируется глиняный буфер нужной толщины, затем укладывается стекломат, пропитанный эпоксидной смолой. После отверждения матрица снимается, заготовка шлифуется и красится.
Критические нюансы:
- Обязательная защита металла кузова антикором под расширителем.
- Зазор между шиной и расширителем ≥15 мм с учетом хода подвески.
- Использование уплотнительной ленты или герметика по всему периметру стыка.
- Проверка отсутствия острых кромок, способных повредить покрышку.
| Материал | Плюсы | Минусы |
|---|---|---|
| ABS-пластик | Гибкость, простота обработки, ремонтопригодность | Сложность формовки сложных кривых, ограниченная прочность |
| Стеклопластик | Возможность создания сложных форм, высокая прочность | Токсичность при работе, необходимость шпаклевки/шлифовки |
Обработка кузова антикоррозийным составом
Тщательно вымойте автомобиль, уделяя особое внимание днищу, колесным аркам и скрытым полостям. Удалите старую грязь, реагенты и отслаивающиеся покрытия металлической щеткой или пескоструйным аппаратом. Обезжирьте поверхности специальным составом и просушите кузов компрессором или естественным способом не менее 24 часов в сухом помещении.
Защитите резиновые уплотнители, тормозные диски, элементы выхлопной системы и электроразъемы малярным скотчем и пленкой. Подготовьте антикоррозийный состав (мастику, жидкий воск или преобразователь ржавчины), следуя инструкции производителя. Для труднодоступных зон используйте насадки-распылители с удлинителем.
Ключевые этапы нанесения
- Обработайте скрытые полости через технологические отверстия в порогах и стойках
- Нанесите первый слой на днище и арки методом распыления
- Просушите покрытие согласно времени, указанному производителем
- Нанесите второй слой с усилением на сварочные швы и кромки
- Проверьте равномерность покрытия и отсутствие непрокрасов
Критичные зоны для Grand Vitara: крепления амортизаторов, края крыльев, внутренние поверхности дверей, стык лобового стекла с крышей, пространство за бамперами.
Рекомендуемые материалы
| Тип покрытия | Примеры брендов | Срок защиты |
| Битумная мастика | Dinitrol 4941, Tectyl | 3-5 лет |
| Жидкий воск | Noxudol 700, Waxoyl | 2-3 года |
| ПВХ-пластизоль | 3M Undercoating | 5+ лет |
После обработки избегайте мойки автомобиля в течение 72 часов. Регулярно проверяйте состояние покрытия, особенно после зимнего сезона. Повторяйте процедуру каждые 2-3 года для поддержания защиты, уделяя внимание местам с механическими повреждениями антикора.
Список источников
При самостоятельном тюнинге Suzuki Grand Vitara критически важно опираться на проверенную информацию от экспертов и производителей. Недостоверные данные могут привести к механическим повреждениям, снижению безопасности или юридическим проблемам.
Ниже представлены авторитетные ресурсы, содержащие технические спецификации, руководства по модернизации и практические рекомендации для владельцев данной модели.
- Официальное руководство по эксплуатации и обслуживанию Suzuki Grand Vitara
- Специализированные форумы владельцев Suzuki Grand Vitara (Suzuki-Club, Drive2.ru)
- Технические каталоги запчастей от производителей (Bosch, KYB, K&N)
- Видео-инструкции по разборке/установке узлов на YouTube-каналах автоэкспертов
- Статьи в журналах "За рулём", "Мото" и "Тюнинг автомобилей"
- Патентная документация на оригинальные решения Suzuki
- Отчёты краш-тестов Euro NCAP для расчёта изменений безопасности
- Юридические нормы РФ по внесению изменений в конструкцию ТС (Техрегламент ТР ТС 018/2011)
