Тюнинг УАЗ Патриот своими руками - варианты улучшений внедорожника

Статья обновлена: 18.08.2025

УАЗ-Патриот – легендарный российский внедорожник с рамной конструкцией, постоянным полным приводом и рессорной подвеской. Его ключевые преимущества: проходимость, ремонтопригодность и доступность запчастей.

Заводская комплектация оставляет владельцам широкий простор для улучшений. Многие решения реализуются самостоятельно без спецоборудования.

Статья рассматривает базовые характеристики модели и практические варианты модернизации: от усиления защиты до тюнинга салона и оптимизации ходовой части.

Подготовка инструментов и материалов для самостоятельной доработки автомобиля

Успешная модернизация УАЗ Патриота напрямую зависит от тщательной подготовки необходимых инструментов и расходных материалов перед началом работ. Отсутствие критичных компонентов в процессе доработки приводит к простоям, ошибкам монтажа и снижению качества результата.

Создайте четкий план предстоящих операций и на его основе сформируйте детализированный список всего необходимого. Учитывайте специфику конструктивных особенностей модели (рамная конструкция, зависимая подвеска, особенности креплений) при подборе оснастки. Заранее проверьте состояние ключевого инструмента – треснувшие головки или сорванные грани сведут на нет все усилия.

Базовый набор инструментов

Ручной инструмент: Комплекты рожковых, накидных и торцевых ключей (размеры 8-32 мм), шестигранники, набор отверток (крестовые, шлицевые, Torx), пассатижи, кусачки, молотки (резиновый, металлический), съемники стопорных колец и шаровых опор.
Электроинструмент: Дрель/шуруповерт с набором сверл по металлу (HSS), угловая шлифовальная машина ("болгарка") с отрезными и зачистными кругами, компрессор с краскопультом (для антикора или покраски).
Измерительные приборы: Штангенциркуль, микрометр, мультиметр, манометр (для шин и систем давления), строительный уровень.
Спецоборудование: Домкрат (желательно гидравлический), страховочные подставки ("козлы"), стенд для разбортовки колес, мощная переноска для освещения рабочей зоны.

Расходные материалы и комплектующие

Крепеж: Болты, гайки, шайбы (обычные и гроверные), шпильки повышенной прочности (класс 10.9 и выше), стопорные кольца. Важно: Берите с запасом под распространенные размеры (М8, М10, М12).
Герметики и уплотнители: Термостойкий герметик (силиконовый RTV), анаэробный фиксатор резьбы (Loctite), смазки (графитовая, литиевая, медная), уплотнительная лента (ФУМ), прокладки (универсальный набор).
Электротехника: Термоусадка разных диаметров, изолента, монтажные клеммы, автомобильные провода (сечением 1.5-4 мм²), предохранители.
Защитные составы: Антикоррозийные материалы (жидкий ЛНС, мастика, преобразователь ржавчины), грунтовка по металлу, растворитель (уайт-спирит, 646).
Запасные части: Подготовьте узлы, подлежащие замене или установке (сальники, подшипники, сайлентблоки, шланги), даже если они не требуют немонтируемой замены – старые могут прийти в негодность при демонтаже.

Специализированные материалы для типовых доработок

Тип доработки	Ключевые материалы	Специнструмент
Усиление подвески/установка лифта	Профильные трубы (сечение по проекту), листовой металл (3-5 мм), усиленные пружины/амортизаторы, проставки	Сварочный аппарат (MMA/MIG), гибочное оборудование, мощный съемник пружин
Установка дополнительного электрооборудования (лебедка, ПТФ)	Силовые кабели (35-50 мм²), реле, кнопки управления, предохранители ножевые (100-200А), кабельные втулки	Кримпер для кабельных наконечников, съемник изоляции, тестер цепей

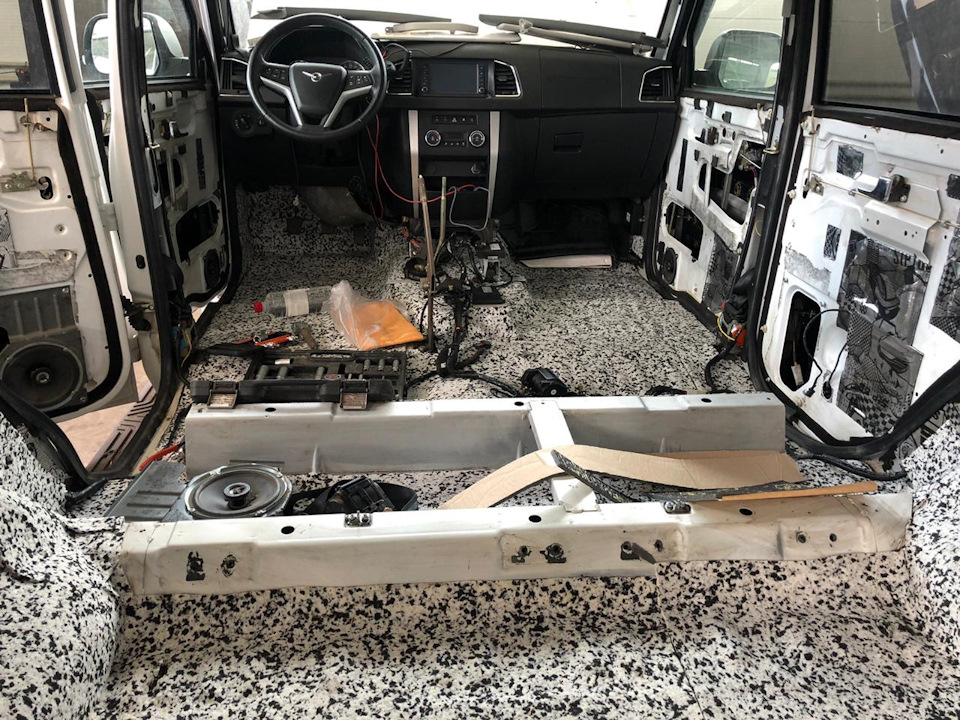

Шумоизоляция салона	Вибродемпфирующие маты (Бимаст, Визомат), шумопоглощающий материал (Сплэн, Маделин), клей-распыл	Скребки для демонтажа обшивок, ролик для прикатки, строительный фен

Модернизация подвески: установка усиленных пружин и амортизаторов

Замена штатных элементов подвески на усиленные – ключевое решение для повышения проходимости и грузоподъемности УАЗ Патриота. Усиленные пружины предотвращают опасный "прогиб" при полной загрузке или преодолении препятствий, сохраняя клиренс и геометрию ходовой. Амортизаторы повышенной стойкости эффективнее гасят колебания на бездорожье, уменьшая раскачку кузова и улучшая контакт колес с поверхностью.

При подборе комплектующих критично учитывать планируемые нагрузки и условия эксплуатации. Для экспедиционных машин с постоянным весом оборудования (палатки, лебедки, дополнительные баки) требуются пружины с увеличенной жесткостью. Если автомобиль преимущественно используется с прицепом или регулярно перевозит грузы, рекомендованы амортизаторы с прогрессивной характеристикой, обеспечивающие плавность хода без потери устойчивости.

Практические аспекты модернизации

Основные этапы самостоятельной установки:

Демонтаж старых узлов: вывесить колесо, отсоединить стойки стабилизатора и нижний крепеж амортизатора, снять чашку пружины после разгрузки подвески домкратом.
Подготовка компонентов: проверить совместимость новых пружин с посадочными местами, установить защитные пыльники на амортизаторы, обработать резьбовые соединения графитовой смазкой.
Монтаж: установить пружины с соблюдением ориентации витков (маркировка вверх), зафиксировать амортизаторы с рекомендованным производителем моментом затяжки (обычно 90-110 Н·м).

Типичные ошибки:

Игнорирование регулировки углов развала-схождения после замены – вызывает ускоренный износ резины.
Использование пружин и амортизаторов разных производителей без проверки совместимости рабочих характеристик.
Затяжка крепежа на весу без нагрузки на подвеску – приводит к деформации втулок и поломкам.

Компонент	Эффект от усиления	Рекомендуемые марки
Пружины	+30-50% к грузоподъемности, сохранение дорожного просвета	SS20, КОМ
Амортизаторы	Сокращение кренов на 40%, стабильность на скорости	Bilstein B6, Tough Dog

После установки обязательна проверка отсутствия контакта новых компонентов с тормозными шлангами или ABS-датчиками. Тестовый заезд должен включать проезд неровностей на разной скорости для выявления посторонних стуков. Корректно выполненная модернизация увеличивает ресурс подвески в 1.5-2 раза даже при экстремальных нагрузках.

Увеличение клиренса: лифт-комплекты и замена колесной базы

Повышение дорожного просвета – ключевое направление подготовки Патриота к бездорожью. Основные методы включают установку лифт-комплектов и замену колесной базы. Оба варианта требуют тщательного подбора компонентов и учета взаимного влияния на геометрию подвески.

Лифт реализуется тремя способами: проставками, усиленными пружинами/рессорами или комбинированными наборами. Каждый вариант имеет специфичные ограничения по высоте подъема и совместимости с заводскими узлами. Критически важно сохранить рабочие углы ШРУСов и карданных валов для предотвращения ускоренного износа.

Варианты лифт-комплектов

Проставки – бюджетное решение для быстрого подъема:

Кузовные: монтируются между рамой и кузовом (до 50 мм)
Рессорные: увеличивают высоту за счет вставок между осью и рессорой
Пружинные: устанавливаются в чашки передних стоек

Полноценные наборы включают:

Усиленные рессоры с прогрессивной жесткостью
Корректирующие проушины для сохранения геометрии
Длинные тормозные шланги и тросы ручника
Пластины для смещения раздаточной коробки

При подъеме свыше 50 мм обязательна установка:

Пантографов для стабилизации карданных валов
Демпферов рулевой рейки
Регулируемых верхних рычагов передней подвески

Расширение колесной базы

Достигается за счет дистанционных проставок или замены мостов. Основные параметры при выборе:

Тип расширения	Преимущества	Ограничения
Проставки 30-50 мм	Минимальная стоимость	Нагрузка на ступичные подшипники
Порталное преобразование	Подъем + расширение одновременно	Экстремальная стоимость
Мосты "Спайсер"	Увеличение ширины на 200 мм	Требуется переделка креплений

Комбинирование лифта и расширения базы значительно улучшает:

Угол въезда/съезда
Поперечную устойчивость
Распределение нагрузки на раму

Обязательная процедура после любых изменений – регулировка развала-схождения и тест-драйв для выявления вибраций.

Усиление защиты: монтаж стальных бамперов и порогов

Установка усиленных стальных бамперов – ключевой этап повышения проходимости и защиты УАЗ Патриота. Заводские пластиковые элементы не рассчитаны на серьезные нагрузки при преодолении препятствий или ударах. Качественные стальные аналоги, изготовленные из листовой стали толщиной 3-5 мм, эффективно защищают радиатор, фары и элементы подвески от повреждений при контакте с препятствиями или мелкими ДТП.

Модернизация порогов не менее важна, так как штатные тонкостенные детали уязвимы при езде по бездорожью. Усиленные пороги из гнутых стальных профилей (часто в виде "косынок" или коробчатых конструкций) выполняют несколько функций: защищают днище и пороговую зону от деформации при наезде на пни или камни, предотвращают коррозию от пескоструя и грязи, а также служат дополнительными силовыми элементами кузова, повышая его жесткость.

Основные этапы и особенности монтажа

Подбор комплектующих: Выбор бампера и порогов зависит от задач (экстремальный off-road или умеренный туризм). Оптимальны модели с интегрированными площадками под лебедку и фаркоп.
Подготовка: Демонтаж заводских элементов, зачистка точек крепления от грязи и ржавчины. Обязательна антикоррозийная обработка скрытых полостей перед установкой.
Крепеж: Использование штатных точек крепления усиленными болтами (класс прочности 8.8 и выше). Для тяжелых конструкций применяются дополнительные кронштейны, привариваемые к лонжеронам рамы.

Элемент	Ключевые преимущества	Рекомендации по установке
Передний бампер	Защита радиатора, площадка под лебедку, крепления для фар	Проверка зазоров с кузовом после монтажа во избежание вибраций
Задний бампер	Защита топливного бака, интеграция фаркопа, ступень для доступа в багажник	Организация дополнительного освещения (фонари на кронштейнах)
Пороги	Защита днища, противокоррозионная стойкость, функция "лыжи" при диагональном вывешивании	Обязательное использование герметика в стыках с кузовом для предотвращения коррозии

После установки крайне важно проверить отсутствие контакта металлических элементов с проводкой или трубопроводами. Для долговечности все сварные швы и потенциально уязвимые места обрабатываются антикоррозийным составом, а сами бамперы и пороги рекомендуется покрыть порошковой краской или грунт-эмалью. Регулярный осмотр крепежа (особенно после жесткой эксплуатации) обязателен – болты могут ослабнуть от вибраций.

Доработка трансмиссии: установка принудительной блокировки межосевого дифференциала

Принудительная блокировка межосевого дифференциала на УАЗ-Патриоте устраняет главный недостаток штатной трансмиссии – бесполезное прокручивание колес при потере сцепления одной из осей. Механизм принудительно распределяет крутящий момент поровну между передним и задним мостами, гарантируя движение даже при вывешивании колес.

Установка требует замены штатного дифференциала раздаточной коробки на модернизированный узел с электропневматическим или электрическим приводом. Комплект включает новую крышку раздатки с пневмокамерой/электромотором, проводку/воздушные магистрали, кнопку активации в салоне и крепежные элементы.

Ключевые этапы монтажа

Демонтаж раздаточной коробки и разборка для доступа к дифференциалу.
Замена штатного дифференциала на блокируемый аналог (например, VAL-Racing или УАЗ-Master).
Установка привода блокировки на крышку раздатки с герметизацией соединений.
Прокладка управления: для пневматики – магистрали от компрессора, для электрики – проводки к АКБ.
Монтаж кнопки включения в салоне с индикацией активации.
Тестовые проверки на герметичность (для пневмосистем) и корректность срабатывания.

Важно: Использование блокировки допустимо только на скользких покрытиях или бездорожье. Движение с активированной блокировкой по твердому покрытию вызывает ускоренный износ трансмиссии и риск поломки полуосей.

Результат доработки:

Повышение проходимости на 40-60% за счет гарантированной передачи момента на оба моста
Устранение "раскачки" автомобиля при преодолении диагонального вывешивания
Снижение риска перегрева сцепления в грязи или глубоком снегу

Электрические улучшения: монтаж дополнительного освещения и прокладка проводки

Установка дополнительных фар или светодиодных лент требует грамотной интеграции в бортовую сеть. Начинают с выбора точек крепления: на бампере для противотуманок, на крыше для экспедиционных прожекторов или в салоне для подсветки. Ключевой момент – обеспечение виброустойчивости и герметичности соединений, особенно для внедорожной эксплуатации.

Прокладка проводки выполняется с обязательной защитой кабелей от перетирания и перегрева. Используйте гофротрубки или термостойкие тканые оплетки при проходе через металлические перегородки. Обязательно устанавливайте предохранители максимально близко к источнику питания (АКБ или штатным предохранительным блокам) – это предотвратит возгорание при КЗ.

Ключевые этапы модернизации

Планирование схемы:

Расчет сечения проводов исходя из мощности потребителей (0.5 мм² на каждые 50Вт при 12V)
Выбор реле для управления мощной нагрузкой (оптимально – 30-40А)
Определение точек подключения к штатной электропроводке (габариты, зажигание)

Практические рекомендации:

Используйте только медные провода в негорючей изоляции
Применяйте клеммы с термоусадкой и антикоррозийной смазкой
Для крышевых фар обязателен влагозащищенный разъем у основания стойки
Тестируйте каждую цепь мультиметром до финальной сборки

Варианты защиты цепей:

Тип нагрузки	Рекомендуемый предохранитель	Пример применения
Светодиодные ленты (до 10А)	ATC 15A	Подсветка салона, багажника
Галогеновые фары (20-30А)	MAXI 40A	Дополнительные ПТФ, прожекторы
Лебедка (свыше 50А)	ANL 100A + реле	Прямое подключение к АКБ

Финишный этап – установка независимых выключателей с индикацией на панель приборов. Для мощных потребителей (свыше 100Вт) рекомендуется монтаж дополнительного силового блока предохранителей и реле, запитанного напрямую от аккумулятора через медный шинопровод.

Тюнинг двигателя: установка воздушного фильтра нулевого сопротивления

Фильтр нулевого сопротивления ("нулевик") отличается от стандартного бумажного уменьшенным сопротивлением входящему воздушному потоку за счет специальной ткани (хлопок, поролон, синтетика) с пропиткой. Основная цель установки – увеличение объема воздуха, поступающего в двигатель, что теоретически позволяет улучшить наполнение цилиндров и повысить отдачу мощности.

Монтаж "нулевика" на УАЗ Патриот технически прост: стандартный воздушный короб демонтируется, а новый фильтр (обычно круглой или универсальной прямоугольной формы) крепится непосредственно на дроссельный узел или через короткий патрубок с помощью хомута. Критически важно обеспечить герметичность соединения и исключить подсос нефильтрованного воздуха.

Особенности, преимущества и недостатки

Ключевые моменты при использовании "нулевика":

Заявленный прирост мощности: Незначительный (2-5%), ощутимый преимущественно на высоких оборотах.
Обслуживание: Требует регулярной (раз в 3-5 тыс. км) очистки спецсредствами и пропитки маслом, иначе теряет свойства и ухудшает фильтрацию.
Фильтрация: Качественный "нулевик" при правильном уходе обеспечивает приемлемую очистку, но всегда уступает новому оригинальному фильтру по уровню защиты от мелкой пыли.
Шум: Добавляет характерный "рев" на впуске при резком открытии дросселя.
Подсос теплого воздуха: Установка прямо в подкапотном пространстве без теплоизоляции ведет к забору нагретого воздуха, снижая эффективность.

Сравнение характеристик:

Параметр	Стандартный фильтр	Фильтр "нулевого" сопротивления
Сопротивление потоку	Выше	Ниже
Фильтрующая способность	Высокая	Средняя (зависит от ухода)
Ресурс без обслуживания	15-30 тыс. км	3-5 тыс. км
Стоимость владения	Низкая (только замена)	Выше (очистка, пропитка)

Для получения реального эффекта рекомендуется комплексный подход: установка "нулевика" совместно с доработкой выхлопной системы (прямоток) и чип-тюнингом ЭБУ двигателя. Обязательно используйте фильтры проверенных брендов (K&N, BMC, JR) и не забывайте про своевременное обслуживание.

Подключение внедорожной резины и выбор оптимальных шин для бездорожья

Выбор внедорожной резины для УАЗ Патриот – критически важный этап подготовки автомобиля к эксплуатации в тяжелых условиях. От характеристик шин напрямую зависит проходимость, управляемость на бездорожье и безопасность. Неправильно подобранная резина сводит на нет преимущества полного привода и блокировок дифференциалов.

При подборе оптимальных шин необходимо учитывать несколько ключевых параметров: размер (включая диаметр и ширину), тип протектора (грязевой, всесезонный, универсальный), конструкцию корда и состав резиновой смеси. Для УАЗ Патриота стандартными считаются размеры 225/75 R16 или 245/70 R16, но для экстремального бездорожья часто устанавливают увеличенные варианты.

Ключевые критерии выбора и особенности монтажа

Основные характеристики внедорожных шин:

Размер:
- Шины 31-33" требуют лифта подвески (минимум 50 мм) и проставок для расширения колесной базы
- Оптимальный баланс для Патриота: 265/75 R16 (31.6") или 285/75 R16 (32.8")
Тип протектора:
- Mud-Terrain (MT): агрессивный рисунок для грязи и болот, но высокий шум на трассе
- All-Terrain (AT): универсальный вариант для смешанных условий
- Грунтозацепы: специализированные шины для песка и рыхлых грунтов
Конструктивные особенности:
- Усиленные боковины (маркировка LT или Reinforced)
- Глубина протектора от 15 мм для сохранения характеристик после износа
- Самосбрасывающиеся грунтозацепы для предотвращения забивания грязью

Технические доработки при установке:

Обязательный лифт подвески (пружины или проставки)
Корректировка развала-схождения после увеличения диаметра колес
Усиление крепления запасного колеса из-за возросшей массы
Проверка зазоров в арках при полном вывороте руля

Тип покрытия	Рекомендуемый тип шин	Оптимальное давление (атм)
Глубокая грязь/болото	MT с редкими грунтозацепами	0.8-1.0
Песок	Широкие AT или грунтозацепы	0.6-0.8
Камень/скальник	MT с усиленными боковинами	1.8-2.2
Смешанное покрытие	Универсальные AT	1.8-2.0

После установки обязательно проверьте отсутствие трения шин о элементы подвески и кузова при полном ходе амортизаторов. Для балансировки агрессивного протектора MT используйте гранулированные балансировочные грузы. Помните, что увеличенные шины создают дополнительную нагрузку на рулевой механизм и трансмиссию.

Список источников

Для подготовки материала о доработке УАЗ Патриота использовались специализированные технические ресурсы, содержащие практические рекомендации владельцев и экспертов. Основной акцент сделан на проверенные решения, подтверждённые опытом эксплуатации в различных условиях.

Источники включают официальную документацию производителя, тематические сообщества энтузиастов и профильные издания. Особое внимание уделено информации о совместимости компонентов, типичных слабых местах модели и безопасным методам модернизации.

Официальное руководство по эксплуатации и ремонту УАЗ Патриот
Форум клуба владельцев UAZ Patriot: разделы тюнинга и технических решений
Журнал "За рулём": архив статей о внедорожных доработках
Технические отчёты испытаний подвески внедорожников НИИ Автопрома
Видеоблоги специалистов по внедорожному тюнингу: разбор реальных кейсов
Каталоги запчастей и аксессуаров ТД "Кунг" и "Авитотар"
Монография "Конструктивные особенности автомобилей УАЗ" (изд. 2022 г.)
Патентная документация на системы блокировки дифференциалов
