Тюнинг выхлопа своими силами
Статья обновлена: 18.08.2025

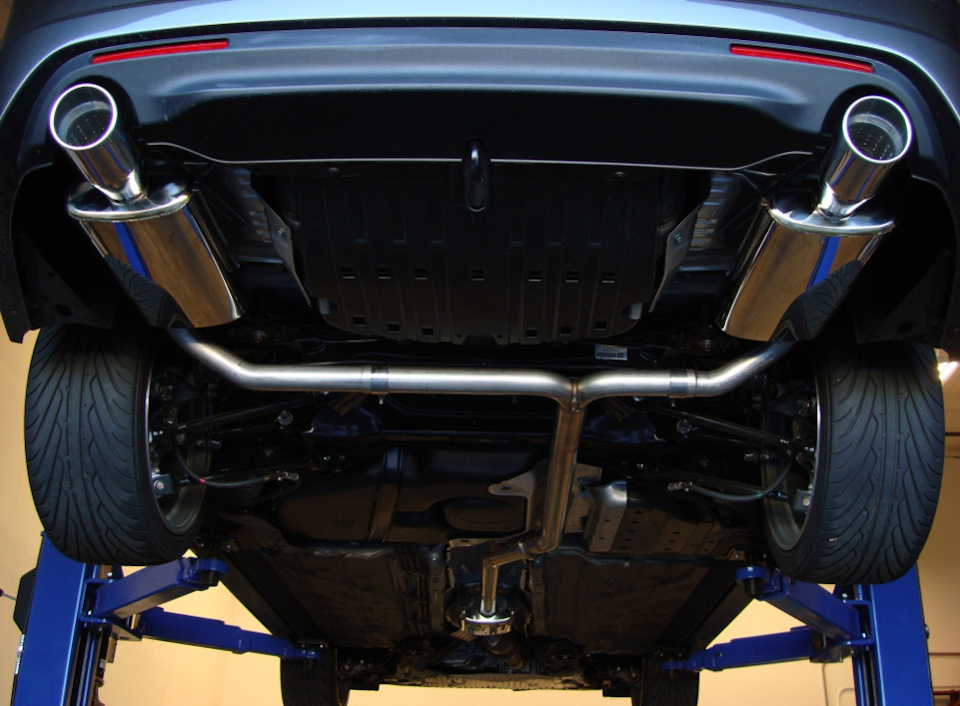

Рев мотора – не просто звуковой фон, а голос вашего автомобиля. Штатная выхлопная система часто скрывает потенциал двигателя и личности машины. Тюнинг выхлопа – ключ к его раскрытию.
Своими руками можно не просто модернизировать, а преобразить автомобиль. Замена глушителя, установка паука, подбор резонатора – каждый этап влияет на звук, динамику и даже расход топлива.
Эта статья – ваш проводник в мир металла, сварки и акустики. Мы разберем этапы работ, выбор компонентов и подводные камни самостоятельного тюнинга выхлопной системы без лишних сложностей.
Выбор типа прямотока: погружной, прямоточный глушитель, стронгер
При модернизации выхлопной системы ключевое решение – тип прямотока, определяющий характер звука, производительность и совместимость с конструкцией авто. Основные варианты: погружной резонатор, прямоточный глушитель и стронгер, каждый с уникальными особенностями применения.
Погружные резонаторы (камерные) используют внутренние перегородки и перфорированные трубки для гашения низкочастотного гула, сохраняя агрессивный тон. Прямоточные глушители с наполнителем (стекловата, базальт) эффективнее подавляют средние и высокие частоты через поглощение, но чувствительны к выгоранию наполнителя. Стронгеры (резонаторы Гельмгольца) применяют акустические камеры для точечного подавления конкретных резонансных частот, часто комбинируясь с другими типами.
Сравнение характеристик
| Тип | Глушение звука | Влияние на мощность | Особенности монтажа |
|---|---|---|---|
| Погружной | Среднее (акцент на басы) | Минимальные потери | Требует точного расчета камер |
| Прямоточный с наполнителем | Сильное (широкий диапазон) | Незначительный прирост | Чувствителен к качеству наполнителя |
| Стронгер | Точечное (узкие частоты) | Нейтральное | Нужен точный подбор объема/длины трубки |
Для оптимального выбора оцените приоритеты:
- Бюджет и простота: прямоточный глушитель с наполнителем – универсальный компромисс.
- Сохранение басов: погружной резонатор снизит гул без "убийства" низких частот.
- Тонкая настройка звука: стронгер устранит конкретный резонанс (например, дрон на 3000 об/мин).
Комбинируйте типы (например, стронгер + прямоточный глушитель) для максимального контроля звуковой картины без потери мощности.
Определение оптимального диаметра выхлопной трубы для вашего двигателя
Диаметр выхлопной трубы критически влияет на производительность двигателя. Слишком малый диаметр создает избыточное обратное давление, "душит" мотор, снижает мощность и повышает температуру. Слишком большой диаметр уменьшает скорость потока газов, ухудшает продувку цилиндров и "просаживает" момент на низких и средних оборотах.
Оптимальный диаметр обеспечивает баланс: выхлопные газы удаляются быстро, но с сохранением необходимой скорости потока для создания разрежения на такте выпуска. Это улучшает наполнение цилиндров свежей топливовоздушной смесью, особенно в зоне высоких оборотов, без потери тяги "внизу".
Методы расчета и ключевые факторы
Для грубой оценки часто используют эмпирические формулы, учитывающие рабочий объем и целевые обороты двигателя:
- Базовый расчет: Диаметр трубы (в мм) ≈ √(Объем двигателя в см³ / 1000) × 25. Например, для 1.6 л (1600 см³): √(1600/1000) × 25 ≈ 31.6 мм.
- Уточненный вариант: Диаметр (в дюймах) ≈ √(Макс. мощность в л.с. / 100) × 2.1. Для 120 л.с.: √(120/100) × 2.1 ≈ 2.3 дюйма (58.4 мм).
Факторы, требующие корректировки:
- Стиль эксплуатации: Акцент на низкие обороты (внедорожник) – ближе к минимальному расчетному значению. Гоночный режим (высокие обороты) – допускается увеличение диаметра на 10-15%.
- Конфигурация системы: Прямоток потребует большего диаметра, чем стандартная система с резонаторами и глушителем сложной формы. Наличие катализатора также влияет на общее сопротивление.
- Количество цилиндров: Для рядных 4-цилиндровых двигателей расчеты достаточно точны. V-образные моторы или оппозитники часто используют сдвоенную систему ("паука"), где диаметр каждой трубы может быть меньше.
Важные предостережения:
- Избыточный диаметр (>20% от расчетного) вызывает потерю скорости потока, ухудшение продувки цилиндров и "провалы" на низах. Звук становится глухим и дребезжащим.
- Недостаточный диаметр (< расчетного) провоцирует перегрев выпускного тракта, снижение пиковой мощности и повышенный расход топлива на высоких оборотах.
- Диаметр должен увеличиваться от коллектора к глушителю. Стартовый размер (на выходе из коллектора/паука) – самый важный для создания правильного импульса.
Для точного подбора используйте специализированные калькуляторы, учитывающие обороты максимальной мощности, тип топлива, степень форсировки и конструкцию выпускного коллектора. При сомнениях выбирайте диаметр ближе к нижней границе расчетного диапазона – ошибка "в минус" обычно менее критична для уличного авто.
Подбор материала: нержавеющая сталь vs. алюминизированная сталь
При самостоятельном тюнинге выхлопной системы выбор между нержавеющей и алюминизированной сталью определяет долговечность, стоимость и эксплуатационные характеристики конструкции. Оба материала обладают специфическими преимуществами и ограничениями, требующими тщательного анализа перед началом работ.
Ключевым критерием становится сопротивление коррозии: нержавейка содержит хром (минимум 10.5%), формирующий пассивирующий слой при контакте с кислородом. Алюминизированная сталь защищена тонким алюмо-кремниевым покрытием (20–30 микрон), которое жертвует собой при повреждениях.
Сравнение характеристик
| Критерий | Нержавеющая сталь (AISI 304/409) | Алюминизированная сталь |
|---|---|---|
| Срок службы | 10–15+ лет (при толщине от 1.5 мм) | 3–7 лет (зависит от климата) |
| Термостойкость | До +900°C без деформаций | До +700°C (покрытие разрушается выше) |
| Стоимость | Выше в 2–3 раза | Бюджетный вариант |
| Сварка | Требует аргона и опыта | Допускает MIG/MAG-сварку |
Нержавеющая сталь незаменима при:
- Эксплуатации в агрессивных средах (реагенты, морской воздух)
- Создании систем с повышенными температурными нагрузками (спортивные авто)
- Проектировании неразборных узлов (коллекторы, глушители сложной формы)
Алюминизированная сталь оправдана для:
- Временных или бюджетных решений
- Замены отдельных элементов (прямые участки труб, хомуты)
- Авто в сухом климате без зимних реагентов
Важно: При комбинировании материалов избегайте прямого контакта – электрохимическая коррозия ускорит разрушение алюминизированного слоя. Используйте термостойкие прокладки или изолирующие составы.
Демонтаж старой выхлопной системы: подготовка и меры безопасности
Перед началом работ обеспечьте безопасные условия: автомобиль должен стоять на ровной твердой поверхности с включенным ручным тормозом, под колеса установлены противооткатные упоры. Дайте двигателю и компонентам выхлопной системы полностью остыть – температура глушителя и труб может превышать 400°C даже через час после остановки мотора.
Подготовьте необходимый инструмент: набор головок с воротком или трещоткой, проникающую смазку типа WD-40, паяльную лампу или строительный фен (для прикипевших соединений), защитные очки, плотные перчатки и респиратор. При работе сэсэндвич-панелями или асбестовыми прокладками старых систем респиратор обязателен из-за канцерогенной пыли.
Этапы демонтажа и меры предосторожности
Ключевые шаги при снятии системы:
- Обработка соединений: За сутки до работ обильно нанесите проникающую смазку на все резьбовые соединения (фланцы коллектора, хомуты, крепления к кузову). При сильной коррозии прогрейте гайки паяльной лампой.
- Снятие компонентов:
- Начинайте с задней части – отсоедините глушитель от резиновых подвесов, используя плоскую отвертку для вытягивания пружинных крюков.
- Равномерно откручивайте фланцы во избежание деформации (крест-накрест для 4-болтовых соединений).
- При демонтаже коллектора будьте готовы к замену прокладок – они часто разрушаются.
Критические риски:
| Опасность | Мера противодействия |
|---|---|
| Отравление угарным газом | Работа только в проветриваемом помещении, запуск двигателя запрещен |
| Повреждение резьбы | Использование "турбинного" ключа без рывков, шестигранных головок вместо рожковых |
| Обрушение системы | Фиксация элементов при откручивании последнего крепежа, страховка домкратом |
Особую осторожность соблюдайте при работе с каталитическим нейтрализатором – его керамические соты хрупкие. Не допускайте ударов по корпусу и резких перекосов при извлечении. После демонтажа тщательно очистите посадочные места на кузове и двигателе от ржавчины и остатков прокладок.
Разметка и резка компонентов новой системы по размерам
После снятия точных замеров со штатной системы и составления схемы будущей конструкции приступайте к переносу размеров на новые компоненты. Используйте строительный маркер или керн для нанесения четких линий реза на трубы, патрубки и фланцы, учитывая припуски на соединения (минимум 10 мм на каждый стык). Контролируйте параллельность меток относительно оси детали с помощью угольника и рулетки.
Фиксация трубы в трубных тисках или струбцине обязательна для предотвращения смещения при резке. При работе с нержавеющей сталью применяйте исключительно отрезные диски по металлу (толщиной 1-1,5 мм) на углошлифовальной машине, держа инструмент строго перпендикулярно поверхности. Для сложных криволинейных резов (обводы элементов кузова) используйте плазменный резак или гидроабразивную резку, предварительно изготовив шаблон из картона.
Технология резки и контроль качества
- Подготовка к резке: Зачистите места разметки от окалины и масляных пятен металлической щеткой.
- Оборудование:
- Прямые резы: УШМ с диском 125-230 мм
- Фигурные вырезы под датчики/крепления: электролобзик с пилкой по металлу
- Тонкостенные трубы (до 1.5 мм): труборез для исключения деформации
- Техника безопасности: Защитные очки, перчатки, огнеупорный фартук. Избегайте перегрева кромок – делайте перерывы при длительной резке.
| Тип материала | Рекомендуемый инструмент | Скорость реза |
|---|---|---|
| Черная сталь (толщина 2 мм) | УШМ, диск 1.6 мм | Средняя |
| Нержавеющая сталь AISI 304 (1.5-2 мм) | Труборез/диск с добавлением кобальта | Низкая |
| Алюминиевые сплавы | Электролобзик с T118A | Высокая |
Важно: После резки удалите заусенцы шабером или напильником, обработайте торцы мелкозернистым шлифовальным кругом. Проверьте соответствие длин собранных секций проектной схеме с помощью лазерного уровня или стальной линейки – расхождение не должно превышать ±1,5 мм на метр длины.
Сборка макета "как на машине" перед окончательной сваркой
После подготовки всех компонентов и предварительной подгонки элементов, критически важным этапом является сборка полного макета выхлопной системы непосредственно на автомобиле. Это позволяет выявить скрытые недочеты проектировки и гарантировать точное соответствие реальным условиям эксплуатации.
Наденьте все секции системы (коллектор/паук, катализатор/резонатор, глушитель, соединительные трубы) на штатные крепления кузова или подрамника, используя временные хомуты или проволочные фиксаторы. Убедитесь, что везде соблюдены технологические зазоры от 15 мм до кузова, топливных магистралей, элементов подвески и днища.
Ключевые шаги контрольной примерки:
- Проверка траектории: Убедитесь в отсутствии контакта труб с подвижными элементами (рычаги подвески, рулевые тяги) при имитации хода сжатия/отбоя.
- Контроль углов: Проверьте соблюдение минимального уклона 1-2° в сторону глушителя для стока конденсата.
- Тест на виброизоляцию: Запустите двигатель и прогрейте систему, отслеживая:
- Биение труб на холостых и повышенных оборотах
- Дребезжание в зонах близости к кузову
- Температурные деформации критичных участков
Фиксация позиций: При отсутствии замечаний маркером нанесите метки на:
а) Стыкуемые фланцы - для совмещения отверстий крепежа
б) Винтовые соединения V-band - ориентация зажимов
в) Трубы в местах установки резиновых подвесов - центровка по кронштейнам
| Проблема | Метод устранения |
|---|---|
| Точка контакта с кузовом | Локальный подгиб трубы или добавление протекторной термоленты |
| Вибрация на резонансе | Установка дополнительного антивибрационного подвеса |
| Перекос фланцев | Корректировка угла реза примыкающих труб |
Важно! Только после успешной проверки в сборе и устранения всех замечаний разрешается разборка макета для окончательной сварки швов. Пренебрежение этим этапом гарантированно приведет к необходимости дорогостоящих переделок.
Технология точечной сварки для временной фиксации труб
Точечная сварка используется для предварительной сборки элементов выхлопной системы перед финишным проваром швов. Она создает локальные точки соединения, удерживающие трубы, коллектор или глушитель в заданном положении без смещения. Это критически важно при работе с нестандартными углами или сложной геометрией системы.
Для точечной сварки применяется сварочный аппарат в режиме MIG/MAG с короткой подачей проволоки. Толщина проволоки подбирается под материал трубы (обычно 0.6-0.8 мм для нержавеющей стали). Важно использовать минимальный ток, достаточный для проплавления поверхности, но без сквозного прожига – точки должны быть глубиной не более 30% от толщины металла.
Порядок выполнения работ
- Подготовка кромок: Зачистите стыкуемые участки труб от ржавчины и загрязнений болгаркой со шлифовальным кругом.
- Фиксация позиции: Скрепите элементы струбцинами или магнитными угольниками, выдерживая соосность и зазоры (макс. 1-2 мм).
- Нанесение точек: Выполните сварку в шахматном порядке через каждые 40-60 мм по периметру стыка:
- Длительность импульса: 0.5-1 секунда
- Диаметр точки: 4-6 мм
- Проверка геометрии: Контролируйте углы и плоскость соединения после каждых 3-4 точек.
| Материал трубы | Ток (А) | Диаметр проволоки |
| Нержавеющая сталь 1.5 мм | 45-55 | 0.6 мм |
| Черная сталь 2.0 мм | 60-70 | 0.8 мм |
| Алюминий 2.0 мм | 75-85 | 1.0 мм |
Важно: Точки размещайте на расстоянии не менее 10 мм от края трубы! После завершения основной сварки временные точки удаляются болгаркой или зачищаются в единый шов. Никогда не оставляйте их в системе – под нагрузкой в этих зонах образуются трещины.
Используйте защитный газ (аргон для нержавейки, CO2 для черной стали) даже при точечной сварке – это предотвращает пористость. Работайте в перчатках и маске с автотемнением: брызги от нержавеющей стали особенно опасны.
Качественная проварка швов неповоротных стыков
Неповоротные стыки – участки труб или коллектора, которые невозможно вращать для удобства доступа во время сварки. Их проварка требует особой подготовки и техники исполнения, так как доступ к зоне соединения ограничен, а риск дефектов (непровар, подрезы, прожоги) значительно выше. Качество этих швов критично для герметичности и долговечности всей системы.
Основная сложность заключается в необходимости постоянно менять положение горелки и угол подачи присадочной проволоки для обеспечения равномерного провара по всей окружности стыка. Сварщик вынужден работать в неудобных позах, часто в стесненных условиях под автомобилем, что требует большого опыта и терпения.
Ключевые этапы и требования
Подготовка кромок:
- Тщательная зачистка соединяемых поверхностей до металлического блеска (болгаркой с лепестковым кругом).
- Снятие фаски под углом 60-70° на толщину стенки трубы (минимум 1-1.5 мм).
- Фиксация деталей с минимальным зазором (0.5-1 мм) прихватками через каждые 20-30 мм.
Технология сварки (TIG-метод):
- Использование аргона высокой чистоты (не ниже 99.98%) с расходом 8-12 л/мин.
- Применение вольфрамового электрода малого диаметра (1.6-2.0 мм) с острой заточкой.
- Ведение шва короткой дугой, разбивка окружности на 4-6 секторов.
- Сварка каждого сектора "в подъем" с перекрытием предыдущего участка на 5-7 мм.
- Контроль провара корня шва: формирование равномерного валика с обратной стороны.
Контроль качества:
- Визуальный осмотр: шов должен быть равномерным, без пор, трещин и подрезов.
- Продувка сжатым воздухом под давлением 3-4 атм с нанесением мыльного раствора на стык для выявления микроподтеков.
- При возможности – проверка герметичности дымогенератором после установки системы.
Важно: Для ответственных соединений (коллектор, приемная труба) рекомендуется сварка в среде аргона с внутренней стороны стыка (пуринг). Это достигается подачей газа через заглушки в открытые концы системы.
Установка и крепление подвесок: предотвращение вибраций и перекосов
Качественная установка подвесных элементов – ключевой фактор долговечности и бесшумной работы системы. Вибрации от двигателя и неравномерные нагрузки при движении создают постоянное напряжение в точках крепления, что требует особого внимания к монтажу. Неправильная фиксация неизбежно приводит к деформациям труб, трещинам сварных швов и преждевременному выходу из строя компонентов.
Используйте только оригинальные резинометаллические подвесы или усиленные аналоги из термостойкой резины – дешёвые аналоги быстро дубеют и растрескиваются от температурных перепадов. Обязательно проверяйте соосность фланцев глушителя и приёмной трубы перед окончательной затяжкой хомутов: перекос более 3° создаёт критическое напряжение в системе. Монтаж выполняйте при холодном двигателе, чтобы избежать ошибок из-за теплового расширения металла.
Практические рекомендации
Критичные этапы монтажа:
- Замените все штатные подвесы при установке тяжёлых нестандартных компонентов (прямоточный глушитель, керамическое покрытие)
- Добавьте дополнительные точки крепления на длинных участках трассы (например, перед резонатором) с шагом не более 60 см
- Применяйте разрезные пружинные шайбы (гроверы) на всех болтовых соединениях кронштейнов
Контроль после установки: Запустите двигатель, резко повысьте обороты до 4000-5000 об/мин 2-3 раза – посторонние дребезжащие звуки укажут на недостаточную фиксацию. Проведите тест-драйв по неровной дороге, затем повторно проверьте затяжку всех крепёжных элементов.
| Тип подвеса | Макс. нагрузка (кг) | Температурный диапазон |
|---|---|---|
| Штатный резиновый | 8-12 | -30°C...+120°C |
| Усиленный (с армированием) | 15-25 | -50°C...+250°C |
| Металлический цепной | неограниченно | полный |
Запрещается жесткая сварка подвесов к кузову или элементам выхлопа – это блокирует необходимую подвижность системы. Для компенсации вибраций всегда оставляйте зазор 5-8 мм между кронштейном и точкой крепления на кузове. При использовании цепных подвесов устанавливайте виброизолирующие прокладки из графитовой ткани в местах контакта с металлом.
Монтаж гофры: компенсация вибраций двигателя и кузова
Ключевая задача гибкой гофры – гасить высокочастотные колебания от силового агрегата, предотвращая их передачу на жесткие элементы выхлопного тракта и кузов. Без этого элемента вибрации вызывают ускоренный излом сварных швов, разрушение креплений и резонансный гул в салоне. Правильный монтаж критически важен для долговечности всей системы и акустического комфорта.
Установка требует точного позиционирования элемента между выпускным коллектором/приемной трубой и катализатором или резонатором. Гофра обязательно монтируется в горизонтальном или вертикальном положении, избегая перекосов и сжатия. Минимальный зазор 5-7 см до ближайших элементов кузова или подвески предотвращает контакт при раскачивании двигателя.
Этапы монтажа и ключевые требования
Подготовка:
- Подбор гофры: диаметр должен строго соответствовать магистрали, длина рассчитывается с учетом хода двигателя (обычно 150-250 мм).
- Проверка состояния опор двигателя и подвесок выхлопной системы – изношенные демпферы сведут эффективность гофры к нулю.
- Обеспечение свободного хода на выхлопном тракте до жесткого крепления к кузову (минимум 1 подвес после гофры).
Резка и фиксация:
- Разметить участок трубы для врезки согласно выбранной позиции.
- Аккуратно вырезать секцию болгаркой, избегая деформации оставшихся труб.
- Зачистить кромки срезов от заусенцев.
- Надеть гофру на подготовленные концы труб (стык внахлест 30-50 мм).
- Надежно обжать соединения хомутами из термостойкой стали (типа V-Band или сильфонных), затягивая равномерно крест-накрест.
Проверка: После запуска двигателя визуально контролируйте отсутствие касаний гофры о кузов при переходе через резонансные обороты. Обязательно проверьте герметичность стыков мыльным раствором.
| Типичная ошибка | Последствие | Решение |
|---|---|---|
| Установка внатяжку | Разрыв сварки коллектора, трещины на фланцах | Обеспечить монтажный люфт 3-5 мм |
| Недостаточный зазор до кузова | Вибрации на кузов, дребезжание | Проверить зазор на работающем двигателе |
| Использование обычных хомутов | Прорыв газов, ослабление крепления | Только термостойкие хомуты с усилием 7+ Нм |
Важно: Гофра компенсирует только колебания двигателя относительно кузова. Для подавления вибраций самой трубы используйте корректно расположенные эластичные подвесы. Избегайте контакта гофры с подвижными элементами рулевого управления или тормозными магистралями.
Проверка герметичности системы после монтажа
Обязательно дождитесь полного остывания выхлопной системы перед началом проверки. Запустите двигатель и дайте ему поработать на холостых оборотах 3-5 минут для стабилизации давления в системе.
Внимательно осмотрите все соединения, сварные швы и установленные компоненты на наличие визуальных дефектов. Используйте фонарь для подсветки труднодоступных мест. Особое внимание уделите стыкам коллектора, фланцам глушителя и местам крепления гофры.
Методы выявления утечек
- Акустический контроль: Прислушайтесь к характерному шипению или свисту, указывающему на выход газов. Усильте эффект, кратковременно перекрывая рукой выхлопную трубу (осторожно!).
- Мыльный раствор: Нанесите кистью смесь жидкого мыла с водой на подозрительные участки. Появление пузырей четко обозначит место разгерметизации.
- Датчик давления: Установите манометр через заглушку в выпускном тракте. Сравните показатели давления на разных оборотах с эталонными значениями для вашей модели авто.
| Признак неисправности | Возможная причина |
|---|---|
| Хлопки в глушителе | Неплотность перед катализатором |
| Вибрация кузова | Прогоревшая гофра или неправильный крепеж |
| Запах выхлопа в салоне | Разгерметизация приемной трубы |
Обнаруженные дефекты устраняйте незамедлительно: подтяните болты фланцевых соединений динамометрическим ключом, замените деформированные прокладки или поврежденные секции. Повторную проверку выполняйте после каждого вмешательства.
Избегаем "басовитости": устранение дребезжания и резонансов
Дребезжание и резонансные "басы" в выхлопной системе возникают при вибрации неплотно закреплённых элементов или их контакте с кузовом/рамой. Это не только раздражает акустически, но и ускоряет износ компонентов. Первым делом проведите тщательную визуальную диагностику на подъёмнике или смотровой яме, обращая внимание на зазоры между трубами, кронштейнами и кузовными элементами.
Особое внимание уделите точкам крепления глушителей и резонаторов – ослабленные хомуты, треснувшие подвесы или деформированные резинки-демпферы часто становятся источником проблемы. Проверьте целостность сварных швов, особенно на самодельных системах, и состояние термоэкранов в районе заднего моста или топливного бака.
Практические методы устранения
Шаг 1: Виброизоляция точек крепления
- Замените стандартные резиновые подвесы на полиуретановые – они жёстче и меньше "играют" под нагрузкой.
- Добавьте пружинные растяжки (цепочки) между соседними кронштейнами, чтобы снизить амплитуду колебаний.
- Установите дополнительные хомуты с резиновыми прокладками в местах, где трубы проходят близко к кузову.
Шаг 2: Демпфирование критичных зон
- Обмотайте проблемные участки труб (особенно перед резонатором) термостойкой стеклотканью или установите готовые виброизоляционные кожухи – это снизит излучение звука металлом.
- Наклейте самоклеящиеся свинцовые листы или битумно-резиновые плиты на кузов в зонах резонанса (например, над глушителем).
- Заполните полости штатных кронштейнов термостойким силиконовым герметиком для гашения вибраций.
Шаг 3: Корректировка конструкции
- Добавьте распорную скобу между выпускным коллектором и КПП, если дребезжание слышно на старте или под нагрузкой.
- Укоротите/сдвиньте прямоток, если он касается балки или элементов подвески при раскачивании двигателя.
- Замените "паук" 4-2-1 на 4-1 при высокооборотном резонансе – изменение частоты импульсов часто решает проблему.
| Материал | Применение | Термостойкость |
|---|---|---|
| Полиуретановые подвесы | Крепление резонатора/глушителя | до +120°C |
| Стеклоткань с фольгой | Обмотка центральной трубы | до +700°C |
| Свинцовые листы | Демпфирование кузова | не ограничена |
Важно: После всех доработок прогрейте систему до рабочей температуры и проверьте поведение на разных режимах – от холостого хода до 4000-5000 об/мин. Дребезжание, проявляющееся только в узком диапазоне оборотов, требует точечной доводки демпферов.
Оценка результата: звук выхлопа и субъективная динамика
Проверка звукового профиля – первый шаг после установки тюнингованной системы. Запустите двигатель на холостом ходу, оцените тональность (бас, хрип, металлические ноты) и громкость на разных режимах. Прогрейте мотор, затем протестируйте звук под нагрузкой: плавный разгон до 4000 об/мин, резкое ускорение "педаль в пол", движение на постоянных оборотах (2500-3500 об/мин). Ищите посторонние дребезжания, вибрации кузова на специфичных режимах – это сигнализирует о неправильной установке или касании элементов.
Субъективная оценка динамики требует честного сравнения с ощущениями до тюнинга. Обратите внимание на отклик дросселя в диапазоне 2000-5000 об/мин: появилась ли "тяга" при обгоне, снизилась ли "задумчивость" при разгоне с низких оборотов. Проверьте, не возник ли провал при резком нажатии педали акселератора – это может указывать на ошибочный подбор диаметра труб или недостаточный выхлоп. Фиксируйте изменения расхода топлива на идентичных маршрутах.
Критерии успешного тюнинга
Звук:
- Отсутствие дребезга/вибраций на всех режимах работы ДВС
- Прогрессивное усиление тембра с ростом оборотов (без резких "скачков" громкости)
- Отсутствие "бульканья" при сбросе газа (кроме систем с клапаном)
Динамика:
- Чувствительность к педали газа улучшилась в зоне 2500+ об/мин
- Исчезли "затупы" при резком ускорении с низких оборотов
- Автомобиль увереннее тянет в режиме обгона без переключения передачи
| Проблема | Возможная причина | Решение |
|---|---|---|
| Оглушительный гул в салоне | Неподходящий резонатор/прямоток, отсутствие виброизоляции | Установка Helmholtz-резонатора, проверка креплений |
| Потеря "низов" | Чрезмерное увеличение диаметра магистрали | Корректировка диаметра труб, замена заднего глушителя |
| Хлопки на сбросе газа | Обеднение смеси, ошибки в прошивке ЭБУ | Диагностика лямбда-зондов, калибровка ПО |
Важно: Окончательные выводы делайте после 300-500 км пробега – система должна "приработаться". Для объективной проверки динамики используйте GPS-логгер (например, Vbox или RaceChrono), сравнивая разгон 0-100 км/ч и 60-120 км/ч до и после тюнинга. Помните – глушитель с неправильной геометрией способен "задушить" мотор сильнее штатного!
Список источников
При подготовке материалов по самостоятельному тюнингу выхлопной системы использовались авторитетные технические источники, гарантирующие точность приведённых методик и рекомендаций. Все данные прошли перекрёстную проверку для соответствия актуальным стандартам безопасности и эффективности.
Основу составили специализированные автомобильные издания, руководства по конструированию глушителей, инженерные исследования свойств материалов, а также практические кейсы от опытных тюнеров. Особое внимание уделено ресурсам с патентованными решениями и расчётами акустических характеристик.
Литература и электронные ресурсы
- Профессиональные журналы: "Автомобиль и сервис", "Тюнинг автомобилей", "За рулём" (архивы 2015-2023 гг.)
- Справочники по газодинамике и акустике выхлопных трактов (ГОСТ Р 41.59-2017)
- Техническая документация производителей компонентов: Walker, MagnaFlow, Remus
- Патентные описания резонаторов и глушителей (РОСПАТЕНТ)
- Инструкции по сварочным работам с нержавеющей сталью и титаном
- Материалы автофорумов: Drive2.ru, Дром.ру (разделы тюнинга)
- Видеоархивы испытаний на динамометрических стендах
- Методички вузов: МАДИ, МГТУ им. Баумана (разделы ДВС)
