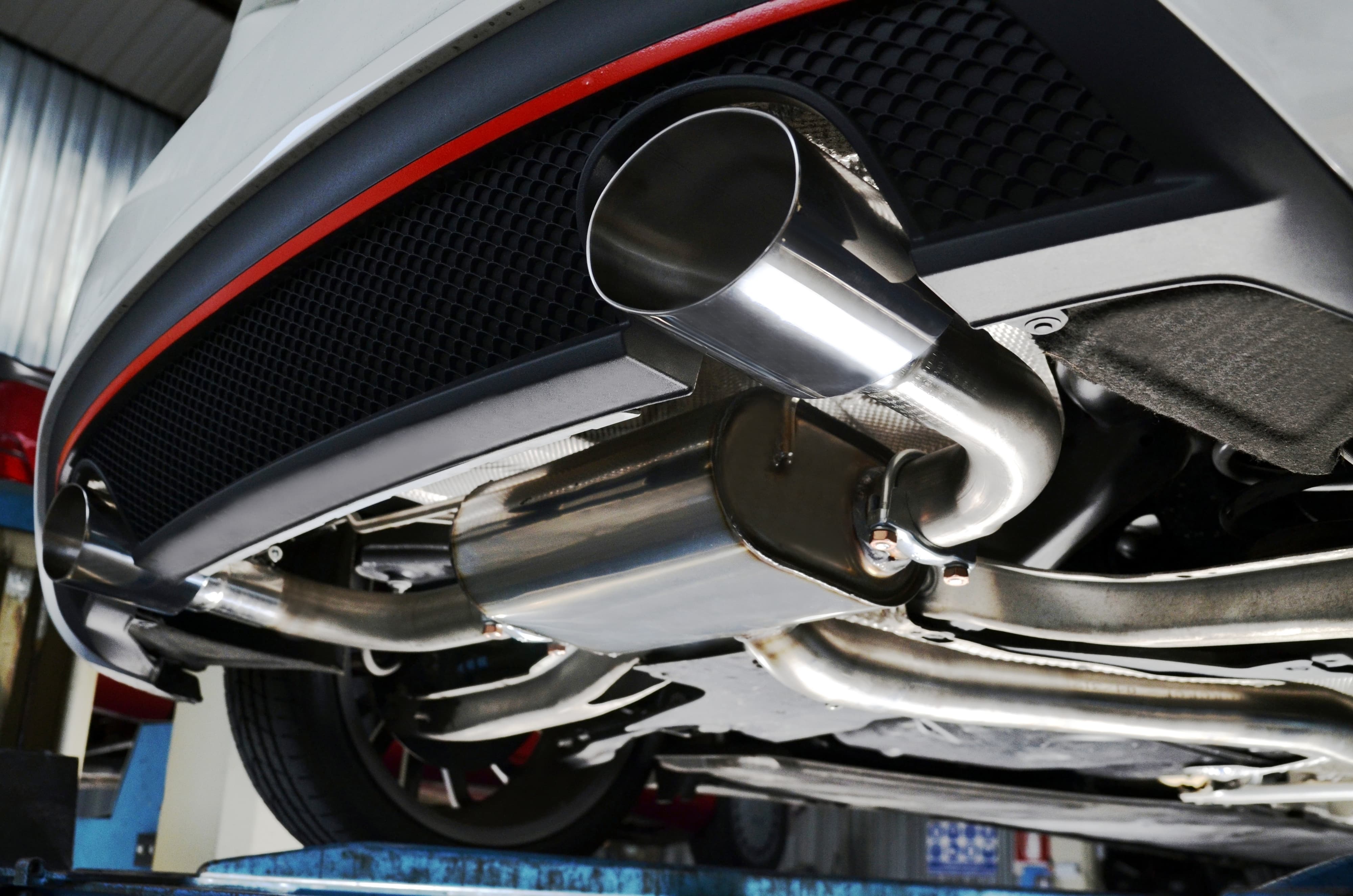

Тюнинг выхлопной системы вашего автомобиля

Статья обновлена: 18.08.2025

Выхлопная система – не просто набор труб для отвода газов. Это ключевой элемент, влияющий на мощность двигателя, звук автомобиля и экологические показатели.

Правильный тюнинг выхлопа способен раскрыть скрытый потенциал мотора, придать машине уникальный характер и улучшить её динамические характеристики.

Замена штатных компонентов на производительные аналоги требует понимания принципов работы системы, выбора оптимальных материалов и грамотной установки.

Типы тюнинга выхлопной системы

Тюнинг выхлопной системы позволяет оптимизировать производительность двигателя и добиться уникального звучания. Основные методы включают замену компонентов для снижения сопротивления потоку газов.

Выбор типа доработки влияет на акустические характеристики, мощность и соответствие экологическим нормам. Каждый вариант имеет специфические особенности установки и эксплуатации.

• Прямой поток: Конструкция без резонаторов и лабиринтов, обеспечивающая минимальное сопротивление выхлопным газам. Увеличивает мощность двигателя на высоких оборотах, но сопровождается значительным ростом уровня шума.
• Обратный клапан: Электромеханическое или ручное устройство, изменяющее сечение выхлопного тракта. Позволяет регулировать громкость звука: закрытое положение обеспечивает тихую работу, открытое – спортивный рёв.
• Глушитель: Тюнинговые версии (straight-through, стеклопакет) с перфорированными трубами и звукопоглощающими материалами. Снижают шум эффективнее прямого потока, сохраняя улучшенные динамические характеристики.

Расчет диаметра труб для оптимальной производительности

Основная задача при подборе диаметра выхлопных труб – обеспечить баланс между скоростью потока отработавших газов и объемом их отвода. Слишком узкие трубы создают избыточное противодавление, "душа" двигатель и снижая мощность, особенно на высоких оборотах. Чрезмерно широкий диаметр, вопреки заблуждениям, тоже вредит: скорость потока падает, газы остывают, теряется энергия импульса, ухудшается продувка цилиндров и низкооборотная тяга.

Для расчета требуются ключевые параметры двигателя: рабочий объем (литры), максимальные обороты (об/мин), целевая мощность (л.с.) и планируемая система (например, "паук" 4-2-1 или прямая). Упрощенные формулы используют эмпирические коэффициенты, учитывающие тип мотора (атмосферный, турбированный) и количество выпускных клапанов. Турбированные двигатели требуют большего сечения из-за повышенного объема выхлопа.

Методики расчета и практические аспекты

Наиболее распространена формула, связывающая мощность и диаметр основной трубы (на участке после коллектора/паука):

• Для атмосферных бензиновых ДВС: Диаметр (мм) = √(Мощность (л.с.) × 2.1 ÷ 3.14) × 10.4
• Для турбированных ДВС: Диаметр (мм) = √(Мощность (л.с.) × 2.5 ÷ 3.14) × 10.4

Пример расчета для атмосферного двигателя мощностью 150 л.с.: √(150 × 2.1 ÷ 3.14) ≈ √(100.32) ≈ 10.02; 10.02 × 10.4 ≈ 104.2 мм. Округляем до ближайшего стандартного размера (часто 102 мм или 2.5 дюйма).

Тип секции	Рекомендуемый диаметр	Особенности
Первичные трубы коллектора	На 10-15% меньше основной	Сохраняет скорость потока, улучшает инерционный наддув
Соединительные трубы ("штаны")	Равен основному или на 5-10% больше	Компенсирует объединение потоков
Резонатор/Прямоток	Равен основному	Избегает ступенчатых переходов
Концевая насадка	До 20% больше основной	Визуальный эффект, минимальное влияние на поток

Критически важно минимизировать сужения и резкие изгибы (радиус менее 90°), создающие турбулентность. Для сложных трасс используют овальные трубы или двойные изгибы, сохраняющие сечение. Окончательную настройку проводят на стенде, замеряя противодавление: оптимальное значение – не выше 0.3-0.5 бар на максимальной мощности.

Выбор материалов: нержавеющая сталь vs алюминизированная сталь

Нержавеющая сталь (марки AISI 304/409) обладает исключительной коррозионной стойкостью благодаря высокому содержанию хрома (12-20%) и добавкам никеля. Это обеспечивает срок службы до 10-15 лет даже в агрессивных средах: соль, реагенты, конденсат. Материал сохраняет структурную целостность при температурах до 900°C, не подвержен деформациям от тепловых циклов. Основной недостаток – значительный вес и сложная обработка, требующая TIG-сварки в аргоновой среде.

Алюминизированная сталь представляет собой низкоуглеродистую основу (обычно сталь 1010) с гальваническим покрытием алюминиево-кремниевым сплавом толщиной 20-40 мкм. Алюминий создает барьерный слой, замедляющий окисление, но при механических повреждениях или глубоких царапинах коррозия быстро распространяется на стальную подложку. Срок эксплуатации в умеренном климате – 3-7 лет. Ключевые преимущества – легкость (на 15-20% легче нержавейки) и доступная цена.

Критерии сравнения

Параметр	Нержавеющая сталь	Алюминизированная сталь
Стойкость к коррозии	Высшая (пассивный защитный слой)	Умеренная (требует целостности покрытия)
Термостойкость	До 900°C без деградации	До 650°C (риск отслоения покрытия)
Вес системы	Выше на 15-25%	Оптимизирован для снижения массы
Стоимость	В 2-3 раза дороже	Бюджетное решение

Эксплуатационные нюансы:

• Для гоночных применений и форсированных двигателей нержавейка – обязательный выбор из-за термостабильности
• Алюминизированные трубы чувствительны к вибрационным нагрузкам: точки крепления требуют демпфирующих вставок

При сварке алюминизированных компонентов необходимо:

1. Зачищать края соединений до основы
2. Использовать проволоку с алюминиевым покрытием
3. Наносить термостойкую краску на швы после работ

Установка паука 4-2-1 для атмосферных двигателей

Конструкция "паук" 4-2-1 отличается от стандартного коллектора геометрией труб: четыре первичных канала попарно объединяются в два вторичных, которые затем сходятся в одну магистраль. Такая схема оптимизирует динамику выхлопных газов, минимизируя противодавление и взаимное влияние цилиндров друг на друга.

Для атмосферных двигателей ключевое преимущество – увеличение крутящего момента в среднем диапазоне оборотов (обычно 3000-5000 об/мин). Это достигается за счет эффекта инерционного наддува: импульсы выхлопа из разных цилиндров последовательно создают разрежение, улучшая наполнение камер сгорания свежей топливно-воздушной смесью.

Критерии выбора и монтажа

При подборе учитывают:

• Диаметр и длину первичных труб: должны соответствовать рабочему объему и целевым оборотам двигателя.
• Материал: нержавеющая сталь (долговечность) или черный металл с жаростойким покрытием (бюджет).
• Точность сопряжения с фланцем ГБЦ и приемной трубой – необходима герметичность стыков.

Этапы установки:

1. Демонтаж штатного коллектора и термоэкранов.
2. Проверка прилегания нового паука к блоку цилиндров (возможна фрезеровка фланца).
3. Применение жаропрочных прокладок и болтов с антифрикционным покрытием.
4. Обязательная регулировка положения катализатора/резонатора для исключения вибраций.

Важно: После установки требуется коррекция топливных карт в ЭБУ двигателя для компенсации возросшего потока воздуха. Игнорирование этой процедуры приводит к обеднению смеси и детонации.

Параметр	Штатный коллектор	Паук 4-2-1
Пик крутящего момента	Низкие/средние обороты	Средние/высокие обороты
Прирост мощности	0% (база)	5-8%
Сложность монтажа	Низкая	Высокая (требуется адаптация смежных узлов)

Паук 4-1: особенности для высоких оборотов

Конструкция паука 4-1 характеризуется сведением четырех отдельных труб от каждого цилиндра в одну общую трубу коллектора через единый узел соединения. Такая геометрия минимизирует длину первичных труб до точки схождения, обеспечивая минимальное сопротивление потоку выхлопных газов при экстремальных скоростях двигателя. Это ключевой фактор для эффективной работы на высоких оборотах.

Принцип действия основан на управлении волнами давления: короткие первичные трубы создают резонансные частоты, совпадающие с узким высокооборотистым диапазоном. Ударная волна от открытия выпускного клапана быстро достигает общего коллектора и создает зону разрежения, усиливающую продувку цилиндра в момент перекрытия клапанов. Это улучшает наполнение камеры сгорания свежей топливовоздушной смесью именно при максимальных нагрузках.

Специфика эксплуатации в высокооборотистом режиме

Преимущества на высоких оборотах:

• Повышенная продувка цилиндров: Короткие импульсы газов формируют мощную отрицательную волну, эффективно "вытягивающую" остатки выхлопа при высоких RPM.
• Минимизация противодавления: Прямое сведение в одну трубу снижает турбулентность и сопротивление потоку газов на пиковых оборотах.
• Сдвиг пика мощности: Оптимизация резонанса в верхнем диапазоне (обычно 5000-8000 об/мин) увеличивает отдачу в зоне максимальной нагрузки.

Конструктивные ограничения:

1. Снижение эффективности на низких и средних оборотах из-за недостаточной длины первичных труб для формирования низкочастотного резонанса.
2. Усиление вибраций и шума на холостом ходу и переходных режимах вследствие резонансных характеристик.
3. Необходимость точного расчета длины и диаметра первичных труб под конкретные обороты целевого диапазона.

Параметр	Влияние на высокие обороты
Длина первичных труб	Короткие трубы (менее 60 см) смещают резонанс вверх по диапазону RPM
Диаметр труб	Увеличение диаметра снижает противодавление, но требует точного согласования с объемом двигателя
Материал	Тонкостенная нержавеющая сталь снижает инерционность газового потока

Для достижения максимального эффекта в верхнем диапазоне критически важна синхронизация фаз газораспределения и угла установки коллектора. Несоответствие расчетным параметрам приводит к потере резонансного эффекта и падению прироста мощности.

Монтаж гофрированных участков для защиты от вибраций

Установка виброкомпенсаторов требует точного определения мест подключения к жёстким элементам системы. Гофра вваривается между коллектором/приёмной трубой и первым сильфоном либо каталитическим нейтрализатором, где амплитуда колебаний двигателя максимальна. Обязательно сохраняется соосность патрубков при сварке – перекосы провоцируют напряжения в металле.

Длина компенсирующего участка подбирается с запасом 15-20% от расчётного хода сжатия/растяжения. Фиксация магистрали хомутами выполняется только на статичных элементах кузова – крепление к блоку цилиндров или коробке передач аннулирует демпфирующий эффект. После монтажа проверяется отсутствие контакта гофры с кузовными панелями при работе двигателя на всех режимах.

Ключевые требования к установке

• Тип гофры: Только многослойные конструкции (2-3 слоя AISI 321/304 с армсеткой)
• Ориентация: Горизонтальный монтаж или петлеобразные конфигурации для вертикальной интеграции
• Защита: Обязательная установка термоэкранов при близости к пластиковым/резиновым элементам

Параметр	Некорректный монтаж	Правильное решение
Зазор до кузова	< 15 мм	≥ 25 мм с термоизоляцией
Угол изгиба	≥ 15°	≤ 8° от оси трубы
Срок службы	6-12 месяцев	3+ года при соблюдении ГОСТ Р 53684-2009

Для систем с давлением выхлопа > 1.5 Бар применяются гофры с внутренним стабилизатором потока, предотвращающие турбулентные завихрения. Сварные швы зачищаются от окалины, а стыки обрабатываются антикоррозийным грунтом до покраски – термические деформации ускоряют ржавчину в зонах соединений.

Тюнинг выхлопа турбированных двигателей

Турбированные двигатели предъявляют специфические требования к выхлопной системе, так как турбина создает дополнительное сопротивление потоку отработавших газов. Узкие места штатной системы – резкие изгибы труб, малый диаметр магистралей и глушители с высоким уровнем шумоподавления – становятся критичными для производительности. Снижение противодавления за турбиной напрямую влияет на скорость ее раскрутки и эффективность продувки цилиндров, что особенно важно при доработке двигателя.

Основная цель тюнинга – минимизировать сопротивление потоку газов на участке от выхода турбины до конца системы. Это достигается установкой прямоточных компонентов с увеличенным сечением, оптимизацией геометрии трассы и применением материалов, устойчивых к повышенным температурам и давлению. Важным аспектом является сохранение или коррекция давления в системе рециркуляции отработавших газов (EGR) и корректная работа датчиков кислорода.

Ключевые компоненты для модернизации

• Downpipe: Замена первого участка после турбины критична. Установка катализатора с высокой пропускной способностью (спорт-кат) или decat-трубы (где разрешено) с увеличенным диаметром (часто 3" и более) дает максимальный прирост отзывчивости турбины.
• Магистраль (Front Pipe, Mid Pipe): Прямые трубы большего диаметра с плавными изгибами (оптимально 45-70 градусов) вместо штатных гофрированных или резко изогнутых участков. Используются нержавеющая сталь или алюминизированная сталь для долговечности.
• Резонатор/Глушитель: Прямоточные конструкции с перфорированной трубой и набивкой из термостойкого материала (базальтовая вата) снижают гул без значительного повышения сопротивления.
• Конечная банка (Back Box): Определяет основной звук выхлопа. Прямоточные варианты с настраиваемыми насадками позволяют регулировать громкость и тембр.

Особенности и последствия

Аспект	Эффект	Важные нюансы
Производительность	Уменьшение турбоямы, улучшение отклика, потенциальное увеличение мощности (особенно на Stage 1+ и выше)	Требует калибровки ЭБУ для компенсации изменений потока и предотвращения ошибок (P0420 и др.)
Звук выхлопа	Более агрессивное, "спортивное" звучание, возможен турбо-свист	Риск появления низкочастотного гула (дрона) на низких оборотах при неправильном подборе резонатора/глушителя
Экология	Установка decat или спортивного катализатора	Может не соответствовать экологическим нормам региона, требует проверки при ТО
Температурный режим	Снижение тепловой нагрузки на турбину	Необходимость теплоизоляции критичных участков (например, heat-wrap) для защиты компонентов кузова

Выбор комплектующих должен основываться на целевых характеристиках автомобиля (ежедневная эксплуатация, трек) и уровне форсировки двигателя. Сбалансированная система учитывает компромисс между производительностью, приемлемым уровнем шума, надежностью и легальностью. Обязательна профессиональная установка с надежным креплением во избежание вибраций и повреждений.

Подбор резонатора для снижения резонансных частот

Резонансные частоты возникают при совпадении колебаний выхлопных газов с собственной частотой элементов системы, вызывая повышенный шум, вибрации кузова и ускоренный износ компонентов. Резонатор гасит эти пиковые колебания за счет рассеивания энергии звуковых волн на определенных оборотах двигателя, предотвращая их усиление в глушителе.

Эффективность подбора напрямую зависит от точного расчета требуемой частоты подавления, которая определяется рабочим диапазоном оборотов двигателя и геометрией выхлопного тракта. Критичными параметрами являются длина резонаторной камеры и диаметр подводящих/отводящих патрубков – они должны соответствовать длине волны целевой резонансной частоты.

Ключевые критерии выбора

• Тип конструкции:
  • Камерные: Гасят низкочастотный резонанс (до 500 Гц) за счет отражения волн.
  • Резонаторы Гельмгольца: Настроены на конкретную частоту, эффективны для среднего диапазона (500-1200 Гц).
  • Перфорированные трубы с набивкой: Подавляют широкий спектр высоких частот (свыше 1200 Гц).
• Геометрия:

  Параметр	Влияние
  Длина камеры (L)	Определяет основную частоту подавления: f = c / (4L), где c – скорость звука
  Диаметр корпуса (D)	Увеличивает эффективность при D ≥ 1.5×d (d – диаметр трубы)
  Углы подключения	Прямые патрубки снижают турбулентность

• Материал: Алюминизированная сталь для долговечности, нержавеющая сталь для спортивных систем.

Практическая установка требует предварительного замера резонансных пиков с помощью шумомера или программ анализа звука. При монтаже избегайте жесткого контакта с кузовом – используйте эластичные подвесы для исключения передачи вибраций. Замена штатного резонатора на укороченный вариант без перерасчета параметров обычно усугубляет проблему низкочастотного гула.

Замена катализатора на пламегаситель: правовые аспекты

Замена каталитического нейтрализатора на пламегаситель является распространённой процедурой в автотюнинге, направленной на повышение мощности двигателя и изменение звука выхлопа. Однако с юридической точки зрения такая модификация влечёт серьёзные правовые последствия, так как напрямую затрагивает экологические нормы, установленные законодательством.

В Российской Федерации эксплуатация транспортных средств регламентируется Техническим регламентом Таможенного союза "О безопасности колёсных транспортных средств" (ТР ТС 018/2011). Согласно этому документу, автомобиль должен соответствовать экологическому классу, указанному в его Одобрении типа транспортного средства (ОТТС). Демонтаж катализатора, являющегося штатным компонентом системы очистки выхлопных газов, приводит к нарушению этих требований.

Ключевые правовые риски

Основные юридические последствия замены катализатора на пламегаситель включают:

• Невозможность прохождения техосмотра
  Пункт 4.3 Приложения №8 к ТР ТС 018/2011 прямо запрещает эксплуатацию ТС при наличии неисправностей в системе выпуска отработавших газов. Отсутствие катализатора квалифицируется как несоответствие конструкции.
• Административная ответственность по ст. 8.23 КоАП РФ
  Управление автомобилем с заведомо неисправной системой очистки выхлопа влечёт штраф в размере 500 рублей. Хотя сумма незначительна, факт нарушения фиксируется в базе данных.
• Риск аннулирования регистрации (СТС)
  При выявлении несоответствия конструкции во время проверки ГИБДД (особенно после ДТП или по жалобе) инспектор может инициировать процедуру прекращения регистрации ТС до устранения нарушений.
• Проблемы при продаже автомобиля
  Юридически "чистый" техосмотр обязателен для переоформления машины. Покупатели также избегают авто с нештатным выхлопом из-за потенциальных сложностей.

Правовая норма	Последствие нарушения	Примечание
ТР ТС 018/2011 (п.4.3 Прил.8)	Отказ в диагностической карте ТО	Обязательно для оформления ОСАГО
Ст. 12.5.1 КоАП РФ	Штраф 500 руб.	На основании ст. 8.23 КоАП
ПП РФ №1090 (п.7.18)	Запрет эксплуатации ТС	Эвакуация на штрафстоянку

Важно: Установка спортивного катализатора (более свободного, но сертифицированного) может быть легальной альтернативой при наличии подтверждающих документов от производителя о соответствии экоклассу автомобиля. "Обманки" кислородных датчиков также являются нарушением, так как искажают реальные показатели выбросов.

Установка спортивного катализатора 200 ячеек

Замена штатного катализатора на 200-ячеечную спортивную версию снижает сопротивление потоку выхлопных газов. Это достигается за счет оптимизированной структуры сот, уменьшающей противодавление в системе.

Уменьшенная плотность ячеек (200 вместо стандартных 400-900) обеспечивает более свободное прохождение газов. При этом сохраняется функциональная очистка выхлопа, хотя эффективность фильтрации CO/CH может незначительно снизиться.

Ключевые особенности монтажа

• Подбор размера: Точное соответствие диаметра труб и габаритов штатного места установки
• Крепление: Обязательное использование термостойких прокладок и усиленных хомутов
• Зазоры: Обеспечение минимального 15-мм расстояния от кузовных элементов

Параметр	Штатный катализатор	200-ячеечный
Сопротивление потоку	Высокое	Сниженное на 25-40%
Звук выхлопа	Приглушенный	Более насыщенный (без дребезжания)
Соответствие экологическим нормам	Евро-4/5	Евро-3/4 (требует проверки)

Важно: После установки обязательна коррекция топливных карт при наличии чип-тюнинга. Без адаптации ЭБУ возможна ошибка "check engine" из-за разницы показаний лямбда-зондов.

Сварные vs фланцевые соединения: что надежнее

Сварные соединения обеспечивают монолитную конструкцию выхлопной системы, исключая точки потенциальных утечек. Технология гарантирует максимальную герметичность стыков за счет полного сплавления металла на молекулярном уровне. Это критично для поддержания стабильного противодавления и предотвращения подсоса кислорода, что напрямую влияет на корректную работу двигателя и датчиков.

Фланцевые соединения используют болтовое крепление с прокладками, что упрощает демонтаж для ремонта или замены компонентов. Однако многосоставная конструкция создает уязвимости: прокладки подвержены прогоранию, болты – коррозии и ослаблению от вибраций, а температурные деформации могут нарушать геометрию стыка. Регулярная диагностика и обслуживание таких узлов становятся обязательными.

Ключевые критерии выбора

При сравнении подходов учитывайте:

• Долговечность: Сварные швы служат дольше при профессиональном исполнении, но катастрофически повреждаются при ударах. Фланцы ремонтопригодны, но требуют замены уплотнений.
• Вибрационная устойчивость: Сварка гасит резонанс эффективнее. Болтовые соединения склонны к самооткручиванию.
• Термические нагрузки: Циклы нагрева/охлаждения разрушают прокладки фланцев. Сварной шов равномерно расширяется с трубой.

Параметр	Сварное соединение	Фланцевое соединение
Герметичность	Абсолютная (при качественной сварке)	Зависит от состояния прокладки
Срок службы	10+ лет	3-7 лет (с заменой прокладок)
Сложность монтажа	Требуется спецоборудование	Доступен гаражный ремонт

Оптимальное применение: Для глушителей и резонаторов, где требуется минимальное обслуживание, предпочтительна сварка. Фланцы оправданы на стыках катализатора/сажевого фильтра или передних приемных труб – компонентов, потенциально требующих демонтажа по регламенту или при поломке.

Важно: Качество исполнения определяет надежность любого типа соединения. Некорректная сварка провоцирует трещины, а дешевые фланцы из конструкционной стали быстро прогорают. Используйте термостойкие прокладки из металлокомпозитов и болты из аустенитной нержавеющей стали.

Изготовление индивидуального выхлопа по 3D-шаблону

Технология создания выхлопной системы по 3D-шаблону начинается с точного сканирования днища автомобиля и существующей конструкции. Специалисты используют 3D-сканеры, которые создают цифровую модель пространства с учётом всех критических элементов: элементов подвески, топливных магистралей, кузовных усилителей и зазоров безопасности. Эта модель служит основой для проектирования траектории будущей системы.

На основе полученных данных инженеры разрабатывают виртуальную конфигурацию выхлопа в САПР-программах, где моделируются изгибы труб, позиции резонаторов, глушителей и креплений. Особое внимание уделяется расчёту диаметра труб, объёму и внутренней структуре глушащих элементов для достижения целевых акустических характеристик и оптимизации потока выхлопных газов.

Ключевые этапы производства

1. Прототипирование компонентов: Специальные трубогибы с ЧПУ формируют секции из нержавеющей стали или титана по цифровым шаблонам, гарантируя идеальную геометрию.
2. Контроль сборки: Лазерные маяки проецируют точки монтажа на днище авто, а сварочные роботы соединяют элементы с минимальной термодеформацией.
3. Тестирование на стенде: Готовая система проверяется на герметичность, виброустойчивость и соответствие звуковому давлению (в дБ) под нагрузкой.

Преимущества перед ручной сборкой включают сокращение времени производства на 40-60%, отсутствие ошибок позиционирования и полное соответствие конструкции специфике конкретного автомобиля, включая тюнинговые кит-кары и редкие модели.

Параметр	Традиционный метод	3D-шаблон
Точность стыковки	±10-15 мм	±0.5 мм
Сроки изготовления	3-7 дней	1-2 дня
Риск переделок	Высокий	Минимальный

Финишный этап – установка системы на автомобиль с корректировкой креплений при необходимости и финальная диагностика работы на всех режимах работы двигателя. Результат – выхлоп с уникальным звуковым профилем и максимальной эффективностью.

Настройка выпуска под конкретные обороты двигателя

Принцип настройки основан на явлении резонансной продувки цилиндров: правильно подобранная длина и диаметр элементов выпускной системы создают обратную волну разрежения в точно рассчитанный момент закрытия выпускных клапанов. Это эффективно "вытягивает" отработавшие газы из камеры сгорания и способствует лучшему наполнению цилиндров свежей топливовоздушной смесью на определенных оборотах.

Пик эффективности системы приходится на узкий диапазон оборотов, зависящий от геометрии тракта. Для смещения зоны максимального эффекта в область низких, средних или высоких оборотов меняют ключевые параметры: длину коллектора, диаметр труб и конфигурацию резонаторов. Короткие прямые трубы большого диаметра оптимизируют отвод газов на высоких оборотах, тогда как длинные трубопроводы меньшего сечения улучшают продувку на низах и в среднем диапазоне.

Ключевые параметры для управления зоной эффективности

• Длина первичных труб выпускного коллектора (паука): Увеличение длины смещает зону резонанса в сторону низких оборотов. Короткие трубы работают эффективнее на высоких оборотах.
• Диаметр труб на всем протяжении системы: Больший диаметр снижает сопротивление потоку газов на высоких оборотах, но ухудшает скорость потока и продувку на низах.
• Конфигурация резонатора (резонатора Гельмгольца): Тщательный расчет объема и горловины камеры позволяет гасить вредные пульсации и усиливать волну разрежения в строго заданном диапазоне оборотов.
• Тип глушителя: Прямоточные конструкции обеспечивают минимальное сопротивление, сохраняя эффект резонанса, особенно на высоких оборотах.

Целевой диапазон оборотов	Рекомендуемая конфигурация	Ожидаемый эффект
Низкие и средние (до 4000 об/мин)	Длинные первичные трубы, умеренный диаметр магистрали, резонатор Гельмгольца	Улучшение тяги "с низов", приемистость
Высокие (от 5000 об/мин)	Короткий "паук", увеличенный диаметр труб, прямоточный резонатор и глушитель	Максимальная мощность в верхнем диапазоне

Точный расчет требует учета фаз газораспределения, объема двигателя и целевых оборотов максимальной мощности. Неправильный подбор параметров (особенно чрезмерное увеличение диаметра) приводит к потере скорости потока газов, "провалу" тяги на низах и снижению эффективности резонансной продувки.

Подбор наконечников: влияние на звук и внешний вид

Форма и диаметр наконечника напрямую корректируют звуковую волну выхлопных газов. Узкие прямые патрубки формируют более резкий высокочастотный тон, тогда как расширяющиеся диффузоры усиливают басовые ноты. Длина выступающей части также играет роль: короткие варианты дают агрессивное рычание, а удлинённые – приглушенное гудение.

Конструктивные особенности напрямую влияют на визуальное восприятие. Скошенные срезы создают динамичный спортивный силуэт, концентрические кольца добавляют технологичности, а фактурные материалы вроде карбона подчеркивают премиальность. Диаметр должен пропорционально соответствовать габаритам бампера для гармоничной интеграции.

Критерии выбора

При подборе учитывайте ключевые аспекты:

• Материал: нержавеющая сталь (долговечность), алюминий (малый вес), титан (высокий резонанс)
• Способ крепления: сварка (максимальная надежность) vs. хомуты (демонтаж для ТО)
• Акустический резонатор: внутренние перфорированные перегородки для подавления определённых частот

Тип наконечника	Звуковой эффект	Визуальный акцент
Прямой срез	Чистый тон без искажений	Минимализм, OEM-стиль
Скошенный под 45°	Усиление средних частот	Спортивная агрессия
Двойной раструб	Глубокий бас с вибрацией	Эксклюзивность, мощность

Диаметр выходного отверстия должен превышать сечение основной трубы всего на 10-15% для сохранения противодавления. Эксперименты с экстремальными размерами провоцируют потерю крутящего момента на низах. Для тонкой настройки звука комбинируйте наконечники с резонаторами и коллекторами.

Установка клапана изменяемой геометрии выхлопа

Клапан изменяемой геометрии (например, типа "exhaust cutout" или электронные заслонки) монтируется непосредственно в выхлопную трассу. Основные точки интеграции – после выпускного коллектора/катализатора, но до основного глушителя, либо вместо резонатора. Точное положение зависит от конструкции системы и цели: максимальный прирост мощности требует установки как можно ближе к двигателю, тогда как компромиссный вариант для снижения шума на низких оборотах допускает монтаж дальше по тракту.

Фиксация клапана осуществляется через фланцы с термостойкими прокладками или сваркой. Для электронных и вакуумных систем критически важно проложить управляющие кабели/шланги вдали от нагретых элементов выхлопа и подвижных частей подвески. Обязательна герметизация соединений во избежание утечек выхлопных газов, которые снижают эффективность системы и создают опасность для водителя.

Технические аспекты настройки и управления

Электронные клапаны требуют подключения к блоку управления, источнику питания (через реле) и выводу кнопки/пневмокнопки в салон. Программируемые системы позволяют задавать условия открытия (например, по оборотам двигателя или скорости). Механические версии активируются тросовым приводом. Ключевые настройки:

• Диаметр трубы клапана: должен соответствовать сечению магистрали для минимизации сопротивления.
• Угол открытия: полное 90° обеспечивает максимальный поток, но частичное открытие может использоваться для тонкой настройки звука.
• Скорость срабатывания: особенно важна для систем, интегрированных с ECU двигателя.

Параметр	Рекомендация	Риск нарушения
Диаметр клапана	≥ диаметра выхлопной трубы в точке монтажа	Турбулентность потока, потеря мощности
Температурный класс	Не ниже 700°C (нержавеющая сталь)	Деформация, прогар клапана
Герметичность	Проверка мыльным раствором под давлением	Отравление CO, падение эффективности

После установки обязательна проверка кинематики заслонки на всех режимах работы и калибровка датчиков положения (для smart-систем). Неправильно настроенный клапан может провоцировать ошибки O2-сенсоров, "чек" двигателя или вибрации из-за дисбаланса выхлопных газов. Для вакуумных систем контролируется целостность шлангов и работа соленоидов.

Эксплуатация подразумевает регулярную очистку заслонки от сажи и диагностику приводов. В регионах с холодным климатом критичен контроль обледенения механизма. Важно: легальность подобных модификаций варьируется в зависимости от законодательства – в ряде стран любое вмешательство в выхлоп после катализатора запрещено.

Электронные системы управления звуком выхлопа

Современные технологии позволяют динамически регулировать акустические характеристики выхлопной системы. Электронные клапаны, интегрированные в глушитель или среднюю часть тракта, изменяют сечение потока газов по команде контроллера. Это обеспечивает переключение между режимами "тихо" для повседневной эксплуатации и "громко" для спортивного драйва.

Управление осуществляется через салонную кнопку, мобильное приложение или автоматически в зависимости от режима движения и оборотов двигателя. Датчики давления и микрофоны в реальном времени корректируют работу клапанов для достижения заданного звукового профиля. Системы интегрируются с CAN-шиной автомобиля для синхронизации с параметрами работы ДВС.

Ключевые компоненты систем

• Электроприводные заслонки - устанавливаются в разрез магистрали или в резонатор
• Блок управления - обрабатывает сигналы и управляет сервоприводами
• Датчики - отслеживают обороты двигателя, скорость, положение педали акселератора
• Интерфейсы управления - мобильные приложения, Bluetooth-пульты, OEM-кнопки

Преимущества и ограничения

Преимущества	Недостатки
Адаптация звука под дорожную ситуацию	Сложность монтажа и калибровки
Отсутствие потерь мощности в закрытом режиме	Высокая стоимость комплектующих
Юридическая безопасность (соблюдение норм шума)	Риск ошибок CAN-шины при непрофессиональной установке

Производители предлагают универсальные модули для интеграции в любые выхлопные системы и готовые решения под конкретные модели авто. Важным аспектом остается сохранение корректного противодавления во всех режимах работы для исключения негативного влияния на ресурс двигателя.

Защита выхлопной системы от коррозии зимой

Зимняя эксплуатация автомобиля создаёт агрессивные условия для выхлопной системы из-за соли, реагентов и повышенной влажности. Коррозия ускоряется при частых перепадах температур между работой двигателя и остыванием на морозе, что приводит к быстрому разрушению металла.

Основная опасность исходит от конденсата, смешивающегося с химическими реагентами на дорогах. Эта смесь оседает на поверхности глушителя, труб и резонатора, провоцируя электрохимическую коррозию, особенно в местах сварных швов и соединений.

Ключевые меры защиты

Для продления срока службы системы придерживайтесь следующих правил:

1. Регулярная мойка днища (особенно после поездок по обработанным дорогам). Уделяйте внимание скрытым полостям выхлопной системы.
2. Обработка термостойкими антикоррозийными составами:
   • Специальные аэрозоли для глушителей (выдерживают до +700°C);
   • Восковые или графитовые мастики для труб и коллектора.
3. Контроль состояния дренажных отверстий в резонаторах и глушителе – засоры усиливают скопление влаги.
4. Избегание коротких поездок – система не успевает прогреться для испарения конденсата.

Используйте материалы с высокой адгезией к металлу. Наносите защиту только на чистую и сухую поверхность при плюсовой температуре. Повторяйте обработку перед каждым зимним сезоном.

Компенсаторы теплового расширения труб

Выхлопная система автомобиля подвергается экстремальным температурным нагрузкам: холодные трубы при запуске двигателя быстро нагреваются до 500-700°C, а затем остывают при остановке. Это вызывает значительное линейное расширение металла – трубы могут удлиняться на несколько сантиметров. Жесткое крепление системы без компенсаторов создает критические напряжения в металле и точках сварки.

Компенсаторы решают эту проблему, выполняя роль подвижных элементов, которые "впитывают" тепловую деформацию. Они устанавливаются в критических зонах: между выпускным коллектором и каталитическим нейтрализатором, перед резонатором или глушителем, а также на длинных прямых участках магистрали. Отсутствие таких элементов ведет к деформациям труб, трещинам в сварных швах, повреждению коллектора и кронштейнов подвеса.

Ключевые аспекты применения

В тюнинге используют три основных типа компенсаторов:

• Сильфонные (гофрированные): Многослойная металлическая "гармошка" из нержавеющей стали. Наиболее эффективны, выдерживают высокое давление и вибрацию.
• Сальниковые: Конструкция с подвижным соединением и уплотнительными кольцами. Требуют периодического обслуживания.
• U-образные петли: Гнутый участок трубы, работающий как пружина. Просты, но занимают много места.

При установке критически важно соблюдать два правила: компенсатор должен монтироваться строго соосно с трубой (без перекосов), а крепежные кронштейны рядом с ним обязаны допускать свободное продольное смещение системы. Неправильная фиксация блокирует подвижность элемента.

Преимущества	Риски при отсутствии
Снижение нагрузок на коллектор и крепления Предотвращение трещин и разгерметизации Уменьшение вибраций, передаваемых на кузов	Деформация трубопроводов Разрушение сварных соединений Повреждение фланцев двигателя Повышенный шум и дребезжание

В спортивных и тюнингованных системах сильфонные компенсаторы часто интегрируют в паук выпускного коллектора или устанавливают непосредственно за турбиной, где температурные градиенты максимальны. Их герметичность и ресурс напрямую зависят от качества стали и технологии сварки – дешевые аналоги быстро прогорают.

Устранение эффекта обратного давления

Обратное давление возникает из-за сопротивления потоку выхлопных газов на отдельных участках системы, включая каталитические нейтрализаторы, резонаторы, глушители и изгибы труб. Чрезмерное сопротивление препятствует эффективному освобождению цилиндров от отработавших газов, снижая мощность двигателя и повышая расход топлива.

Для минимизации эффекта применяется комплексный подход, начиная с увеличения диаметра выхлопных труб на критичных участках. Оптимальный подбор сечения (на 10-15% больше штатного) снижает скорость потока и трение, сохраняя при этом необходимый для низких оборотов резонансный эффект.

Ключевые методы оптимизации

• Прямоточные компоненты: Замена штатных глушителей и резонаторов на конструкции с перфорированными трубами и минимальным наполнителем
• Упрощение траектории: Уменьшение количества изгибов (предпочтение плавным поворотам радиусом ≥2D трубы) и удаление ненужных переходов
• Модернизация катализатора: Установка высокопропускных спортивных катализаторов или декарты (для гоночного применения)

Параметр	Штатная система	Оптимизированная система
Скорость газов (макс.)	90-120 м/с	60-80 м/с
Давление перед глушителем	0.25-0.4 Бар	0.15-0.25 Бар
Потери мощности	8-12%	3-5%

Важным аспектом является баланс между пропускной способностью и акустическим комфортом. Чрезмерное увеличение диаметра труб или установка систем без резонаторов провоцирует потерю крутящего момента на низких оборотах и рост шума до неприемлемых уровней.

Для турбированных двигателей критично устранять сужения после турбины – здесь применяют трубы увеличенного диаметра с минимальными углами изгиба. На атмосферных моторах обязательна точная синхронизация длины выхлопных патрубков ("паука") для использования эффекта импульсной продувки цилиндров.

Правильная звукоизоляция глушителя

Основная задача звукоизоляции – не полное устранение звука выхлопа, а его коррекция для соответствия желаемым характеристикам. Неграмотная изоляция способна нарушить температурный режим работы элементов системы, создать избыточное давление внутри кожуха или ухудшить отвод конденсата, сокращая ресурс глушителя.

Эффективная изоляция требует комплексного подхода: выбор подходящих материалов по их термостойкости и акустическим свойствам, точное проектирование кожухов с учетом резонансных частот и вибраций, а также профессиональный монтаж, исключающий передачу вибрации на кузов. Каждый этап критически важен для достижения сбалансированного звучания без ущерба надежности.

Ключевые аспекты реализации

Успешная звукоизоляция базируется на нескольких принципах:

• Материалы: Базальтовые маты, керамические волокна или многослойные композиты (фольга + минеральная вата). Обязательна термостойкость от +700°C.
• Конструкция кожуха: Двойные стенки с воздушным зазором, внутренние перфорированные трубы для рассеивания звуковых волн, демпфирующие прокладки в точках крепления.
• Герметичность: Полное исключение утечек звука через стыки кожуха. Используются жаростойкие герметики и болтовые соединения с термошайбами.
• Теплоотвод: Обеспечение вентилируемого пространства между глушителем и изоляцией для предотвращения перегрева соседних элементов кузова и топливных магистралей.

Важно: Толщина изолятора подбирается расчетно под целевые частоты. Слишком тонкий слой не даст эффекта, чрезмерно толстый – нарушит тепловой баланс.

Типичные ошибки, приводящие к проблемам:

1. Использование нежаропрочных материалов (горит, теряет свойства, дымит).
2. Плотное обертывание без воздушного зазора (перегрев металла, коррозия).
3. Жесткая механическая связь кожуха с кузовом (передача вибрации, гул в салоне).
4. Игнорирование резонансных камер заводского глушителя (изоляция поверх них может исказить звук).

Параметр	Оптимальное решение	Риск при нарушении
Температурный предел	+700°C и выше	Деградация материала, возгорание
Зазор до кузова	Минимум 25-30 мм	Перегрев днища, запах гари в салоне
Крепление кожуха	Через вибродемпферы	Дребезжание, передача резонанса
Гидрофобность	Обязательна	Набухание, потеря свойств, коррозия

Финишным этапом является контрольный замер уровня звука на разных оборотах двигателя и проверка отсутствия локальных перегревов после интенсивной поездки. Корректировка может потребовать изменения толщины слоя или конструкции кожуха.

Замеры давления в выхлопной системе

Контроль давления в выхлопной системе – обязательный этап при глубоком тюнинге, так как отклонения от нормы напрямую влияют на продувку цилиндров, эффективность наддува (для турбомоторов) и общую мощность двигателя. Избыточное противодавление создает нагрузку на поршневую группу, снижает КПД и может провоцировать перегрев.

Для точных измерений используется специальный манометр с диапазоном 0-1 бар (или 0-15 psi), подключаемый вместо лямбда-зонда перед катализатором или сажевым фильтром. Замеры проводят на прогретом двигателе в разных режимах: холостой ход, средние (2500-3500 об/мин) и пиковые обороты (до красной зоны тахометра).

Ключевые параметры и рекомендации

Допустимые значения:

• Холостой ход: давление близко к 0 (максимум 0,05-0,1 бар)
• Средние обороты: не более 0,3-0,4 бар
• Пиковые обороты: критическим считается превышение 0,5 бар (оптимально – до 0,35 бар)

Причины критического роста давления:

1. Забитый каталитический нейтрализатор/сажевый фильтр
2. Недостаточный диаметр труб или гофры
3. Резкие изгибы магистрали (углы более 90°)
4. Некорректная конструкция резонатора/глушителя

Режим работы	Норма (бар)	Признак проблемы
Холостой ход	0–0,1	Стук/вибрации на прогреве
3500 об/мин	0,15–0,3	Падение тяги в "середине"
Отсечка (6500+ об/мин)	0,25–0,5	Рев без прироста скорости

При превышении норм необходима модернизация: замена катализатора на пламегаситель, увеличение диаметра труб, установка прямоточных секций. Для турбированных моторов дополнительно проверяют герметичность downpipe и целостность вестгейта. Результаты замеров обязательно сверяют с заводскими допусками для конкретной модели ДВС.

Тюнинг выхлопа для дизельных двигателей

Главной целью тюнинга выхлопной системы дизеля является повышение эффективности отвода отработанных газов для снижения противодавления. Это достигается установкой прямоточных компонентов с увеличенным диаметром труб, оптимизацией геометрии магистрали и удалением конструктивных "узких мест" (сажевого фильтра DPF, катализатора в штатной системе). Снижение сопротивления потоку газов напрямую влияет на прирост мощности и улучшение отзывчивости двигателя.

Особое внимание уделяется борьбе с турбо-лагом: облегченные магистрали "горячей" части (от турбины до интеркулера) и сокращение длины тракта ускоряют раскрутку турбокомпрессора. Параллельно решается задача минимизации температурного воздействия на подкапотное пространство – применяются термоэкраны и жаростойкие материалы выпускного коллектора. Для дизелей критически важна герметичность всех соединений во избежание потерь энергии выхлопных газов.

Ключевые компоненты и решения

• Прямоточный глушитель: Многосекционные камеры со сквозными перфорированными трубами вместо лабиринтных перегородок, наполнитель из базальтовой ваты. Сохраняет приемлемый уровень шума без существенных ограничений потока.
• Спорт-катализатор/декат: Замена штатного катализатора на высокопоточный вариант (керамика с увеличенными сотами) или полное удаление (декат). Требует чип-тюнинга для коррекции работы двигателя и отключения ошибок EGR/DPF.
• Downpipe/Upgrade Pipe: Замена начального участка выхлопа после турбины. Изготавливается из нержавеющей стали с увеличенным диаметром и плавными изгибами для снижения турбо-лага.
• Система EGR Delete: Физическое отключение клапана рециркуляции отработавших газов и установка заглушек. Предотвращает загрязнение впуска сажей и снижает температуру в цилиндрах.

Параметр	Сток	Тюнинг
Диаметр труб (мм)	50-60	60-80+
Материал	Сталь (оцинк.)	Нерж. сталь (AISI 304/409)
Наличие DPF/катализатора	Да	Нет/High-flow
Выхлопной звук	Приглушенный	Низкий рокот, турбо-свист

Важно: После удаления DPF/катализатора или отключения EGR обязательна программная коррекция ЭБУ двигателя для предотвращения аварийных режимов и проверки на соответствие экологическим нормам в регионе эксплуатации. Некачественный тюнинг провоцирует ошибки по давлению выхлопа и датчикам кислорода.

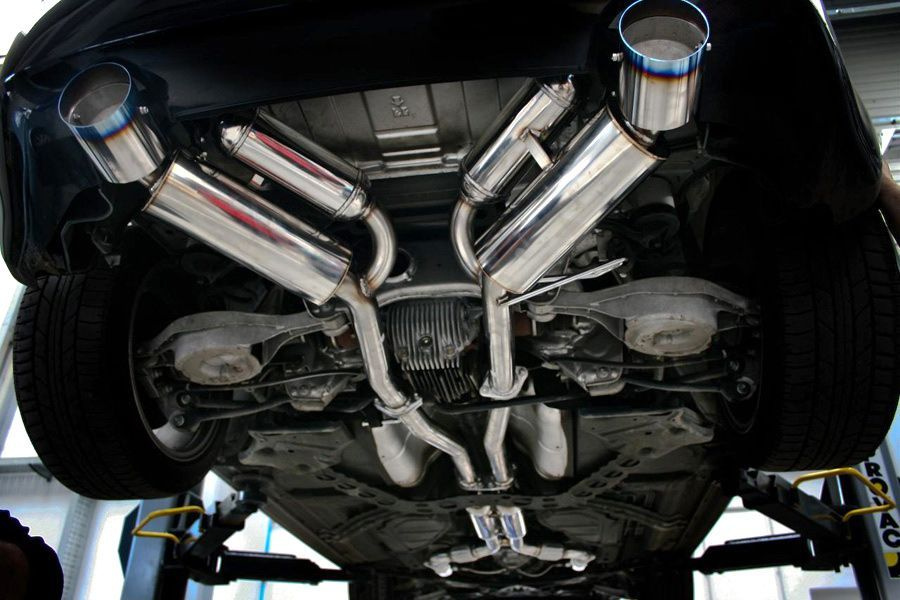

Удаление фильтра сажи: риски и преимущества

Удаление сажевого фильтра (DPF/ФС) – физическое или программное устранение компонента выхлопной системы, предназначенного для улавливания твердых частиц. Эта процедура особенно распространена среди владельцев дизельных авто с высоким пробегом, где фильтр часто забивается, вызывая ошибки и падение мощности.

Решение принимается для устранения эксплуатационных проблем, но требует понимания технических и юридических последствий. Модификация влияет на экологию, работу двигателя и юридический статус транспортного средства, что создает противоречия между краткосрочными выгодами и долгосрочными рисками.

Преимущества удаления ФС

• Восстановление мощности двигателя: Устраняется противодавление выхлопных газов, повышается приемистость и КПД силового агрегата.
• Снижение эксплуатационных расходов: Отпадает необходимость в дорогостоящих регенерациях, замене фильтра (от 70 000 ₽) и специфическом моторном масле.
• Упрощение конструкции: Уменьшается количество датчиков и сложных систем управления, снижая риск поломок.
• Устранение режима "ограниченной мощности": Двигатель перестает переходить в аварийный режим из-за засорения ФС.

Ключевые риски и недостатки

1. Юридическая незаконность: Транспорт теряет экологический класс (Евро-4/5/6), что запрещает эксплуатацию в РФ согласно Техрегламенту ТР ТС 018/2011.
2. Повышенный выброс загрязнений: Увеличивается эмиссия сажи (до 1000%) и канцерогенных частиц РМ2.5, наносящих вред здоровью.
3. Проблемы с диагностикой: Требуется перепрошивка ЭБУ для отключения датчиков ФС; ошибки при некорректной настройке вызывают сбои впрыска или системы EGR.
4. Отказ в гарантии и ТО: Автосервисы могут аннулировать гарантию на двигатель; прохождение техосмотра становится невозможным без "договорных" решений.
5. Риск повреждения турбины: При физическом удалении фильтра без корректировки давления выхлопа возможен ускоренный износ крыльчатки турбокомпрессора.

Аспект	Последствия для авто	Внешние последствия
Эксплуатация	+10-15% мощности, экономия на обслуживании	Штраф до 500 000 ₽ за загрязнение воздуха (ст. 8.22 КоАП)
Ресурс двигателя	Риск перегрева клапанов EGR	Попадание сажи в воздухозаборники других авто

Подбор выпусков для V-образных двигателей

Конструкция V-образных моторов с двумя рядами цилиндров предопределяет специфику проектирования выпускной системы. Каждый "плечо" V-образного двигателя требует отдельного коллектора и магистрали, которые объединяются на определенном участке тракта. Основная задача – минимизировать взаимовлияние выхлопных импульсов между рядами цилиндров для сохранения продувки и предотвращения обратных выхлопных волн.

Ключевым параметром является схема соединения трубопроводов ("паука"). Сбалансированная длина первичных труб до точки схождения критична для синхронизации волн давления. Некорректная компоновка ведет к потерям крутящего момента на средних оборотах и турбулентным потокам газа. Для атмосферных двигателей приоритет – резонансный наддув, тогда как в турбированных системах акцент смещается на эффективную подачу газов к турбокомпрессору.

Критерии выбора конфигурации

• Схема "паука":
  • 4-2-1: Оптимальна для низкого и среднего диапазона оборотов, сокращает интерференцию импульсов.
  • 4-1: Максимизирует пиковую мощность на высоких оборотах, но создает "провалы" в средней зоне.
• Диаметр труб: Превышение штатного размера более чем на 5-10% снижает скорость потока, ухудшая продувку на низких оборотах.
• Длина первичных труб: Рассчитывается исходя из фаз газораспределения и целевых оборотов максимального крутящего момента.

Тип двигателя	Рекомендуемая схема	Особенности
Атмосферный	4-2-1	Длинные первичные трубы (600-700 мм), плавные изгибы
Турбированный	4-1 Twin-scroll	Раздельные потоки для каждой секции турбины, короткие магистрали
Гоночный	Равнодлинный 4-1	Точное согласование длин труб, минимальные углы изгибов

Для турбомоторов обязательна установка раздельных коллекторов под Twin-scroll турбину, предотвращающих перекрытие фаз выпуска соседних цилиндров. В системах с большим рабочим объемом (V8, V10) применяют схемы сдвоенного "паука" (4-2-1-2 или 4-1-2), где объединение потоков происходит после катализатора. Требуется тщательная проверка зазоров с элементами шасси – перегрев рулевых тяг или проводки недопустим.

Раздельная выхлопная система на каждый цилиндр

Конструкция подразумевает независимые выпускные тракты для каждого цилиндра двигателя, объединяющиеся в общий коллектор или напрямую идущие к глушителю. Эта схема исключает взаимовлияние пульсаций выхлопных газов между соседними цилиндрами, что характерно для традиционных коллекторов с объединёнными каналами.

Принцип работы основан на изоляции импульсов отработавших газов от каждого цилиндра на начальном участке выхлопной системы. Это предотвращает противодавление, возникающее при пересечении газовых потоков, и улучшает продувку камер сгорания. Точная синхронизация открытия выпускных клапанов и геометрия трактов играют ключевую роль в эффективности системы.

Ключевые преимущества и особенности

• Повышение мощности: Улучшенная продувка цилиндров позволяет двигателю эффективнее наполняться свежей топливовоздушной смесью.
• Уникальный звук: Формирует характерное "стрекочущее" звучание на высоких оборотах, особенно заметное у атмосферных двигателей.
• Требования к компоновке: Необходимо значительное свободное пространство в подкапотном пространстве для размещения сложной сети труб.
• Терморежим: Повышенный нагрев отдельных элементов требует использования жаростойких материалов и усиленной теплоизоляции.

Основные варианты исполнения:

1. Полностью раздельные тракты: Каждый цилиндр имеет индивидуальную трубу до глушителя.
2. Комбинированные системы: Короткие независимые первичные трубы объединяются в общий коллектор через равные промежутки.

Параметр	Традиционный коллектор	Раздельная система
Влияние пульсаций	Высокое (перекрёстное)	Минимальное
Прирост мощности	Умеренный	Значительный (до 5-10%)
Сложность монтажа	Низкая	Высокая
Стоимость	Средняя	Высокая

Эффективность раздельной системы максимально раскрывается на высокооборотистых двигателях с широкими фазами газораспределения. Для турбированных моторов требуется тщательный расчёт длины первичных труб для минимизации турбоямы и согласования с характеристиками турбокомпрессора.

Глубокий бас в звуке: технологии формирования

Достижение насыщенного басового тембра в выхлопе требует комплексного подхода к конструкции системы. Основное влияние оказывают резонансные свойства компонентов, их геометрия и материал изготовления. Недостаточно просто установить трубы большего диаметра – требуется точная настройка акустических характеристик для усиления низкочастотных колебаний.

Ключевым фактором является управление интерференцией звуковых волн и гашением высокочастотных составляющих. Это позволяет выделить и усилить именно нижний частотный диапазон. Современные решения сочетают инженерные расчеты с экспериментальной доводкой для получения чистого баса без дребезжания или "металлического" призвука.

Технологические решения

• Резонаторы Гельмгольца: Специальные камеры, настроенные на поглощение конкретных высоких частот. Создают акустический фильтр, пропускающий только низкочастотные звуки.
• Перфорированные трубы в глушителях: Увеличивают путь звуковой волны и организуют контролируемую интерференцию для подавления средних частот.
• Камерные глушители с лабиринтами: Многосекционные конструкции с перегородками. Заставляют звук многократно отражаться, рассеивая высокие частоты.
• Акустический ватин: Поглощающий материал (базальтовая/керамическая вата) внутри глушителя. Эффективно гасит высокочастотные шумы, оставляя бас "чистым".

Параметр	Влияние на бас	Оптимизация
Диаметр труб	Избыточный диаметр "распыляет" звук, недостаточный – душит низы	Подбор по объему двигателя (обычно 2"-2.5" для 2.0л)
Толщина металла	Тонкие стенки вызывают дребезг	Использование стали 1.5-2mm или алюминизированной стали
Конфигурация выхлопа	Прямоток дает громкость, 2-камерные системы – глубину	Комбинированные схемы (резонатор + камерный глушитель)

Критически важна балансировка: Усиление баса не должно приводить к потере мощности двигателя. Слишком низкое противодавление в системах straight pipe нарушает продувку цилиндров. Оптимальный результат достигается при сохранении расчетного сопротивления на переходных режимах.

Современные активные системы с электронными клапанами позволяют переключаться между режимами "тихий выхлоп" и "басовитый спорт", изменяя длину акустического тракта в реальном времени. Однако механические решения остаются популярными благодаря надежности и предсказуемости звукового профиля.

Нестандартное положение выхлопных патрубков

Смещение выходных отверстий выхлопной системы относительно заводских позиций – распространённый приём в тюнинге, преследующий как эстетические, так и функциональные цели. Такое решение радикально меняет визуальное восприятие задней части автомобиля, придавая ему индивидуальность и агрессивный спортивный характер, выделяя машину из общего потока.

Реализация требует сложных инженерных доработок: перепроектирования траектории магистрали, изготовления нестандартных изгибов труб, модификации или полной замены заднего бампера для корректного монтажа патрубков. Неправильный расчёт углов или длины может привести к контакту элементов с кузовом, топливными магистралями или подвеской, вызывая вибрации и повреждения.

Распространённые конфигурации и их особенности

Основные варианты нестандартного позиционирования включают:

• Центральное расположение: Одиночная или спаренная труба строго по центру бампера. Ассоциируется с гоночными автомобилями (например, Toyota Supra, Renault Clio V6), требует максимальных изменений в конструкции днища.
• Диагональное ("slash-cut"): Патрубки выведены под углом (чаще 45°) в правой или левой части бампера. Создаёт динамичный образ, но критичен к точности угла наклона для избегания попадания выхлопных газов на кузов.
• Боковой выхлоп ("side exit"): Трубы выводятся перед задними колёсами или в районе порогов. Распространён на джипах и спортивных моделях для улучшения угла съезда, но повышает риски ожогов и уровень шума в салоне.
• Асимметричная компоновка: Намеренное смещение патрубков относительно продольной оси автомобиля (например, один выше/ниже или левее/правее). Даёт эксклюзивный вид, но сложен в балансировке системы.

Конфигурация	Влияние на функционал	Технические риски
Центральная	Минимальное влияние на выхлопные газы, улучшенный дорожный просвет	Сложность теплоизоляции бампера, риск перегрева элементов кузова
Диагональная	Незначительное изменение резонанса системы	Эрозия ЛКП от газов, повышенный шум при ошибке угла
Боковой выход	Снижение противодавления, облегчение системы	Повреждение труб о препятствия, забор газов в салон, нарушение ТКО

Обязательным этапом является адаптация системы креплений для гашения вибраций и компенсации теплового расширения металла. Пренебрежение надёжными кронштейнами ведёт к ускоренному износу сварных швов и отрыву элементов. Особое внимание уделяется термоизоляции участков, близких к пластиковым деталям бампера или горючим материалам.

Юридические аспекты требуют согласования: в ряде регионов боковой выхлоп или кардинальное изменение конструкции запрещены из-за норм по уровню шума и безопасности. Корректный монтаж обеспечивает не только эстетику, но и сохранение эксплуатационных характеристик, исключая потерю мощности из-за возросшего противодавления или нарушения герметичности магистрали.

Температурное окрашивание нержавеющей трубы

Температурное окрашивание (цвета побежалости) возникает на поверхности нержавеющей стали выхлопной системы при нагреве до высоких температур в процессе эксплуатации. Это результат образования тонкого слоя оксидов металла, который интерферирует со светом, создавая радужные переливы от золотистого до синего и фиолетового оттенков.

Интенсивность и оттенок окраски напрямую зависят от достигнутой температуры металла и продолжительности ее воздействия. Легкий соломенный или золотистый цвет появляется при умеренном нагреве (~300°C), тогда как глубокие синие и фиолетовые тона свидетельствуют о более экстремальных температурных режимах (600-700°C и выше).

Факторы, влияющие на процесс окрашивания

• Толщина стенки трубы: Тонкостенные трубы (обычно 0.8-1.5 мм) нагреваются быстрее и равномернее, способствуя яркому и однородному окрашиванию.
• Качество стали: Аустенитные марки (AISI 304, 321, 409) с высоким содержанием хрома и никеля дают наиболее стабильные и насыщенные цвета.
• Чистота поверхности: Отсутствие масляных пятен, окалины или механических дефектов обеспечивает равномерное окисление.
• Режим работы двигателя: Длительные нагрузки и высокие обороты приводят к максимальному прогреву и интенсивному окрашиванию.

Для достижения контролируемого декоративного эффекта используют искусственное пассивирование: трубу предварительно полируют, обезжиривают, затем равномерно прогревают газовой горелкой, визуально отслеживая изменение цвета. Образовавшийся оксидный слой требует бережного ухода – агрессивные химические средства или абразивная чистка могут его разрушить.

Технологии сварки TIG для выхлопных систем

TIG-сварка (Tungsten Inert Gas) является предпочтительным методом соединения компонентов выхлопных систем благодаря высокой точности и контролю над процессом. В основе технологии лежит использование неплавящегося вольфрамового электрода, защитного инертного газа (обычно аргона) и присадочного прутка. Источник тепла – электрическая дуга между электродом и металлом – создаёт локальную зону плавления, что минимизирует тепловую деформацию деталей.

Ключевое преимущество TIG для выхлопов – возможность работы с тонкостенными трубами из нержавеющей стали или алюминизированной стали без прожига. Отсутствие брызг и шлака обеспечивает чистые, герметичные швы с равномерным проплавлением, критически важные для долговечности системы в условиях вибрации и агрессивных выхлопных газов. Контроль скорости подачи присадки и силы тока позволяет адаптировать процесс к разным толщинам металла.

Особенности применения TIG в выхлопных системах

Типы соединений:

• Стыковые швы – для соединения труб и патрубков
• Угловые швы – крепление фланцев, кронштейнов
• Пробковые швы – монтаж кислородных датчиков

Материалы и режимы:

Материал	Тип присадки	Защитный газ
Нержавеющая сталь (304/409)	ER308/ER309	Аргон 100%
Алюминизированная сталь	ER70S-6	Аргон + 2-5% CO2
Титановые сплавы	ERTi-2/ERTi-5	Аргон + гелий

Критические требования:

1. Полная проварка корня шва для исключения подтеков конденсата
2. Использование обратного продува газом для защиты внутренней поверхности от окисления
3. Постобработка швов щёткой из нержавейки для сохранения коррозионной стойкости

Полировка выхлопной трубы до зеркального блеска

Достижение зеркального блеска требует последовательной обработки поверхности специальными абразивными материалами. Начинают с грубой шлифовки для устранения глубоких царапин и окислов, используя наждачную бумагу зернистостью 240-400 grit. Важно работать вдоль оси трубы равномерными движениями, избегая круговых узоров, которые оставляют видимые следы.

После первичной обработки переходят к финишным этапам с мелкозернистыми абразивами (1500-3000 grit) и полировочными пастами. Каждая ступень требует тщательного удаления остатков предыдущего абразива и обезжиривания поверхности. Заключительная стадия предполагает использование войлочного круга и профессиональной полироли на основе оксида алюминия для формирования отражающего слоя.

Ключевые инструменты и материалы

• Набор влагостойкой наждачной бумаги (240-3000 grit)
• Полировальная паста трёх типов: очищающая, тонкая, финишная
• Электрическая дрель/болгарка с регулировкой оборотов
• Войлочные и микрофибровые полировальные насадки
• Раствор для обезжиривания (изопропиловый спирт)

Технологические нюансы

Этап	Рекомендуемые обороты	Время обработки
Черновая шлифовка	2000-3000 об/мин	До устранения дефектов
Финишная полировка	1000-1500 об/мин	2-3 минуты на секцию

При работе с нержавеющей сталью избегайте перегрева поверхности – это провоцирует появление синих пятен термического окисления. Для сохранения блеска нанесите термостойкий воск или керамическое покрытие, выдерживающее температуры до +600°C. Регулярное удаление сажи мягкой ветошью и применение бескислотных очистителей предотвратит помутнение.

Важно: полировка не рекомендуется для оцинкованных и алюминиевых элементов – абразивы разрушают защитный слой. На хромированных поверхностях допустима только ручная обработка полиролью без абразивных частиц.

Усиленные кронштейны и подвесы системы

Стандартные штампованные кронштейны заводского выпуска не рассчитаны на повышенные нагрузки и вибрации тюнинговой выхлопной системы, особенно при использовании массивных глушителей или систем с увеличенным диаметром труб. Их деформация или разрушение приводит к провисанию трассы, контакту с элементами кузова и риску отрыва компонентов на ходу.

Усиленные подвесы изготавливаются из толстостенной стали (3–5 мм) методом лазерной резки и сварки, часто с добавлением рёбер жёсткости. Комплекты включают как кронштейны крепления к кузову/подрамнику, так и резиновые или полиуретановые демпферы повышенной износостойкости, способные гасить высокоамплитудные колебания без потери эластичности.

Ключевые преимущества усиленных подвесов

• Повышенный ресурс: Аргонно-дуговая сварка и антикоррозийное покрытие исключают коррозию и усталостные трещины.
• Точная фиксация: Предотвращает смещение труб при резких манёврах и вибрациях, защищая от ударов о днище.
• Адаптивность: Регулируемые проушины и проставки позволяют кастомизировать положение выхлопа под конкретный автомобиль.

Параметр	Заводской кронштейн	Усиленный кронштейн
Материал	Тонколистовая сталь (1–2 мм)	Конструкционная сталь (3–5 мм)
Крепление демпфера	Штамповка	Сварная втулка/пластина
Ресурс демпфера	50–70 тыс. км	100–150 тыс. км

При установке обязательна проверка зазоров между трубой и кузовом на всех режимах работы подвески. Жёсткие полиуретановые демпферы минимизируют раскачку, но передают больше вибрации в салон, тогда как специализированная резина лучше гасит низкочастотные колебания. Для систем с активными клапанами или заслонками требуется индивидуальный расчёт точек крепления во избежание резонанса.

Замеры уровня СО после тюнинга

Проверка концентрации угарного газа (СО) в выхлопных газах – обязательная процедура после модификации выпускной системы. Тюнинг напрямую влияет на состав отработавших газов, и без контроля уровня СО автомобиль может не соответствовать экологическим стандартам.

Изменение геометрии труб, установка спортивного катализатора или его удаление, настройка резонаторов – всё это способно существенно повысить выбросы угарного газа. Превышение установленных норм СО не только загрязняет окружающую среду, но и указывает на неэффективное сгорание топлива.

Ключевые аспекты контроля СО

Замеры проводятся на прогретом двигателе с использованием газоанализатора. Основные параметры, помимо СО (% об.), включают CH (углеводороды, ppm) и лямбда-число (λ), характеризующее полноту сгорания.

Нормативы уровня СО различаются в зависимости от региона и года выпуска авто. Например:

Экологический класс	Макс. допустимый уровень СО (%)
Евро-2 / Евро-3	0.5 - 0.7
Евро-4 / Евро-5	0.2 - 0.3
Евро-6	0.1 - 0.2

Если замеры показали превышение нормы СО, потребуется:

1. Проверить герметичность выпускного тракта.
2. Проанализировать работу кислородных датчиков и ЭБУ.
3. Выполнить коррекцию топливных карт (чип-тюнинг).
4. Установить каталитический нейтрализатор соответствующего класса.

Регулярный контроль СО после тюнинга предотвращает проблемы при прохождении технического осмотра и минимизирует риски повышенного расхода топлива. Игнорирование замеров может привести к штрафам за нарушение экологических норм.

Тюнинг выхлопа с сохранением экологических норм

Современные экологические требования жестко регламентируют уровень вредных выбросов автомобилей, что накладывает ограничения на классические методы тюнинга выхлопной системы. При несоблюдении норм Евро владелец рискует получить штрафы и не пройти техосмотр.

Законный тюнинг требует комплексного подхода: установки катализаторов или сажевых фильтров последних поколений, использования качественных материалов и точной настройки двигателя. Ключевая задача – добиться улучшения акустики и производительности без превышения допустимых концентраций CO, CH, NOx и сажи.

Стратегии и решения

Эффективные методы включают:

• Каталитические нейтрализаторы:
  • Керамические высокой проходимости (200-400 cpi) – снижают сопротивление без потери эффективности очистки.
  • Металлические спортивные катализаторы – устойчивы к перегреву и вибрациям.
• Сажевые фильтры:
  • Гибридные системы (DPF+SCR) – комбинируют фильтрацию частиц с нейтрализацией NOx мочевиной.
  • Регенерационные блоки с датчиками давления – автоматически очищают фильтр при засорении.
• Настройка ПО:
  • Корректировка угла опережения зажигания и топливных карт для оптимизации сгорания.
  • Отключение только систем EGR (в рамках закона) при сохранении работы катализатора.

Сравнение компонентов:

Компонент	Стандартный	Тюнинговый	Эффект
Резонатор	Бюджетная сталь	Нержавеющая сталь AISI 409	Снижение обратных волн + долговечность
Глушитель	Камерный тип	Прямоточный с поглощающим наполнителем	Глубокий звук без резонанса
Трубопровод	Ø 45-50 мм	Ø 60-70 мм (с сохранением катализатора)	+5-7% мощности при сохранении экокласса

Обязательным этапом является валидация результатов: замер выбросов на газоанализаторе и контроль уровня шума (не выше 96 дБ для РФ). Для турбированных двигателей критично сохранить штатные или установить спортивные лямбда-зонды с корректным позиционированием.

Решение проблемы появления конденсата в выхлопе

Конденсат в выхлопной системе образуется из-за разницы температур между горячими выхлопными газами и холодными металлическими элементами глушителя, особенно при коротких поездках в условиях высокой влажности. Вода, содержащаяся в выхлопных газах как продукт сгорания топлива, оседает на внутренних стенках труб и резонаторов, смешиваясь с сажей и образуя характерные капли или белый дым при запуске двигателя.

Хотя небольшое количество влаги считается нормальным явлением для бензиновых и дизельных двигателей, избыточное скопление жидкости ускоряет коррозию металла, вызывает гидроудары при запуске и может сигнализировать о неисправностях в топливной системе или прогорании прокладки ГБЦ. Особенно критична эта проблема для короткорезонаторных систем и прямоточных глушителей с тонкими стенками.

Методы устранения и профилактики

Конструктивные доработки:

• Установка конденсатоотводчика в нижней точке глушителя – стальной резьбовой пробки для периодического слива жидкости
• Монтаж дополнительных дренажных отверстий (Ø 2-3 мм) в концевых частях банок и резонаторов
• Замена штатного резонатора на версию с термоизоляционным кожухом для ускорения прогрева

Техническое обслуживание:

1. Прогрев двигателя до рабочих температур минимум 2-3 раза в неделю
2. Регулярные поездки на дистанции свыше 20 км для выпаривания влаги
3. Применение топливных присадок-осушителей (на основе изопропилового спирта)
4. Контроль состояния маслосъёмных колпачков и компрессии для исключения попадания антифриза в камеру сгорания

Симптом	Проверяемые компоненты
Молочный налет на маслозаливной горловине	Прокладка ГБЦ, термостат, датчики температуры
Белый густой выхлоп после прогрева	Целостность гильз цилиндров, состояние поршневых колец
Хлопки в глушителе при запуске	Дренажные каналы, катализатор, лямбда-зонды

Для спортивных систем с нержавеющей сталью марки 409/304 критично использование керамического напыления внутренних поверхностей – это снижает тепловую инерцию и предотвращает точку росы в зоне изгибов труб. При тюнинге избегайте чрезмерного укорочения тракта: сохранение штатной длины резонаторов способствует термостабилизации газового потока.

Устранение гулкого звука в салоне после тюнинга

Гулкий звук в салоне после доработки выхлопа обычно возникает из-за резонансных частот, передающихся через кузов. Основные причины – отсутствие виброизоляции, неправильный подбор компонентов или ошибки монтажа. Требуется комплексная диагностика для точного выявления источника проблемы.

Первоочередная задача – проверка точек контакта выхлопной системы с кузовом. Незакрепленные кронштейны или отсутствие термозащиты усиливают передачу вибраций. Особое внимание уделите участкам возле салонного фильтра и тоннеля карданного вала, где металл кузова наименее жесткий.

Методы решения

1. Установка виброизолирующих вставок
   Монтаж резинометаллических подвесов вместо штатных креплений. Рекомендуется использовать двухкомпонентные подушки с разной плотностью резины.
2. Акустическая обработка кузова
   • Наклейка битумно-мастичных листов в зонах резонанса (пол, арки, центральный тоннель)
   • Укладка термостойкого синтепона под обшивку
   • Герметизация технологических отверстий монтажной пеной
3. Корректировка конструкции выхлопа


   Применимо при ошибках тюнинга:

   Проблема	Решение
   Прямоточный резонатор	Замена на лабиринтный тип
   Диаметр труб >70 мм	Установка переходника на штатный размер
   Контакт с кузовом	Добавление термоэкрана из базальтового волокна

Для критичных случаев применяют активные методы – установку Helmholtz-резонатора, рассчитываемого под конкретную частоту гула. Монтаж выполняется на выпускном тракте перед глушителем с обязательной термозащитой.

Снижение вибраций при помощи демпферов

Демпферы гасят колебания элементов выхлопной системы, возникающие из-за резонанса или неравномерной работы двигателя. Они устанавливаются в критических точках: на резонаторах, глушителях и соединительных трубах, где амплитуда вибраций достигает максимума. Принцип работы основан на преобразовании механической энергии колебаний в тепловую за счет внутреннего трения или вязкого сопротивления наполнителя.

Правильный подбор демпферов требует анализа частотных характеристик системы. Слишком жесткие элементы не обеспечат достаточного поглощения, а чрезмерно мягкие могут спровоцировать хаотичные колебания. Ключевыми параметрами являются масса демпфера, жесткость креплений и температурная устойчивость материала (обычно применяется термостойкая резина или композиты).

Типы демпферов и особенности монтажа

• Резиновые подвесы: Стандартное решение с крюкообразными креплениями. Требуют точного совпадения геометрии штатных точек подвеса.
• Гидравлические: Содержат масляную камеру и поршень. Эффективны для высокочастотных вибраций, но чувствительны к перегреву.
• Пружинные компенсаторы: Устанавливаются на фланцевых соединениях для гашения продольных смещений труб.

Критерий выбора	Оптимальное решение
Температура выхлопных газов	Силиконовые демпферы (до +400°C)
Вес системы	Демпферы с расчетом 1 кг массы на 10 Н*с/м жесткости
Амплитуда вибраций	Гидравлические модели для амплитуд свыше 0.5 мм

Монтаж выполняется только на остывшую систему с контролем зазоров до кузова. После установки обязательна проверка на холостом ходу и в режиме 3000-5000 об/мин. Качественная виброизоляция снижает шум в салоне на 10-15 дБ и предотвращает усталостные трещины металла.

Церамическое покрытие коллектора для снижения тепла

Основная задача керамического покрытия выпускного коллектора – создание эффективного теплового барьера. Это покрытие наносится на внешнюю и/или внутреннюю поверхность коллектора и обладает крайне низкой теплопроводностью. В результате значительная часть тепла, генерируемого выхлопными газами, остается внутри трубы и уносится потоком газов наружу, вместо того чтобы излучаться наружу и нагревать подкапотное пространство.

Снижение подкапотных температур – главное преимущество. Это приводит к уменьшению тепловой нагрузки на соседние компоненты (стартер, проводку, элементы впуска, турбокомпрессор), снижению температуры всасываемого воздуха (что особенно важно для атмосферных моторов) и повышению общей надежности силового агрегата. Дополнительный бонус – потенциальное небольшое увеличение мощности за счет улучшения скорости потока выхлопных газов (меньше теплопотерь через стенки – выше энергия потока).

Технические аспекты и особенности

Качественные керамические покрытия для выпускных систем обычно состоят из двух основных слоев:

• Базовый слой (праймер): Обеспечивает максимальную адгезию покрытия к металлической поверхности коллектора (часто нержавеющей стали или чугуну). Критичен для долговечности.
• Функциональный слой: Непосредственно керамический состав с очень низким коэффициентом теплопроводности и высокой термостойкостью (выдерживает температуры свыше 1000°C). Часто содержит диоксид циркония или аналогичные соединения.

Сравнение керамического покрытия с другими методами теплоизоляции:

Метод	Эффективность теплоизоляции	Долговечность	Сложность нанесения/установки	Влияние на внешний вид
Керамическое покрытие	Очень высокая	Высокая (при качественном нанесении)	Высокая (требует пескоструйки, обезжиривания, спецоборудования)	Эстетичный вид (обычно матовый черный, серый или цветной)
Термообмотка (лента)	Высокая	Средняя (выгорает, впитывает влаву)	Средняя (трудоемкая намотка)	Скрывает коллектор, может выглядеть "кустарно"
Тепловой экран (металл)	Средняя (защищает локально)	Высокая	Средняя (изготовление, крепление)	Виден экран, коллектор может быть виден

Ключевые моменты для эффективного применения:

1. Качественная подготовка поверхности: Обязательна пескоструйная обработка для создания шероховатости и идеального обезжиривания. Любые загрязнения или окислы ухудшат адгезию.
2. Профессиональное нанесение: Требует специализированного оборудования (распылитель HVLP) и навыков для нанесения равномерного слоя контролируемой толщины. "Кустарное" нанесение неэффективно и недолговечно.
3. Термическая обработка (прокалка): Большинство покрытий требуют контролируемого прогрева (обычно в печи) для полимеризации и набора окончательных свойств. Этап критически важен для долговечности и термостойкости.

Важно понимать: Керамическое покрытие не является панацеей и требует значительных затрат по сравнению с термообмоткой. Однако при профессиональном исполнении оно обеспечивает наилучшее сочетание эффективной теплоизоляции, долговечности и эстетики, делая его премиальным решением для тюнинга выхлопной системы с целью снижения подкапотных температур.

Кастомные заслонки для регулировки громкости

Электронные или механические заслонки интегрируются в выхлопную систему для динамического управления уровнем звука выхлопных газов. Они позволяют водителю переключаться между агрессивным "открытым" режимом с минимальным сопротивлением потоку и тихим "закрытым" режимом, перенаправляющим газы через дополнительные глушители или байпасные камеры.

Управление реализуется через кнопку в салоне, мобильное приложение или автоматически (например, по оборотам двигателя или скорости). Ключевая конструктивная особенность – привод (электрический сервопривод, вакуумный или пневматический механизм), обеспечивающий точное позиционирование заслонки и герметичность в закрытом состоянии.

Принципы работы и варианты установки

Типовые схемы монтажа:

• Перед основным глушителем: Наиболее распространённый вариант, контролирует весь поток системы.
• В обход резонатора (байпас): Позволяет сохранить базовый тон выхлопа при закрытии.
• На концевых патрубках: Используется в системах с двойным выхлопом для независимого управления.

Критичные параметры выбора:

1. Диаметр трубы (должен точно соответствовать сечению магистрали).
2. Тип привода: электрический (быстрый отклик, программируемость) vs. вакуумный (простота, надёжность).
3. Материал корпуса (нержавеющая сталь T304/T409 – для долговечности).

Преимущества	Недостатки
Мгновенное изменение громкости	Риск заклинивания механизма при загрязнении
Сохранение мощности в открытом режиме	Дополнительные точки потенциальных протечек
Соответствие звуковым нормам в "тихом" режиме	Требует профессионального монтажа и настройки

Эффективность системы напрямую зависит от качества уплотнительных элементов заслонки и калибровки управления. Неграмотная установка может провоцировать дребезжание, турбулентность потока или потерю мощности.

Конструкции глушителей-поглотителей

Глушители-поглотители (резонаторы) снижают шум за счёт диссипации звуковой энергии внутри корпуса. Они состоят из перфорированной трубы, проходящей через камеру, заполненную звукопоглощающим материалом. Звуковые волны проникают через перфорацию в наполнитель, где трение преобразует акустическую энергию в незначительное тепло.

Корпус обычно цилиндрический или овальный, изготавливается из алюминизированной или нержавеющей стали для устойчивости к коррозии и высоким температурам. Перфорация на внутренней трубе может иметь разный диаметр и плотность отверстий, что влияет на звукопропускание и создаваемое сопротивление потоку газов.

Ключевые элементы и вариации

Звукопоглощающий наполнитель:

• Минеральная вата: Наиболее распространённый, недорогой материал. Термостойкий, но со временем может спекаться или выдуваться.
• Базальтовое волокно: Высокая термостойкость (до 900°C), устойчиво к вибрациям и выдуванию. Дороже минеральной ваты.
• Стекловата: Эффективный поглотитель, но менее устойчив к высоким температурам и механическому воздействию по сравнению с базальтом.

Конструктивные особенности:

• Однокамерные: Простая конструкция с одной полостью, заполненной наполнителем. Эффективны на средних и высоких частотах.
• Многокамерные: Содержат несколько секций с разной плотностью наполнителя или перфорации. Позволяют расширить частотный диапазон эффективного поглощения.
• Направление потока: Прямоточные (газы движутся по прямой через перфорированную трубу) обеспечивают минимальное сопротивление. Могут иметь смещённые или изогнутые патрубки для размещения в ограниченном пространстве.

Тип наполнителя	Макс. температура	Плюсы	Минусы
Минеральная вата	~700°C	Низкая стоимость, хорошее поглощение	Склонен к усадке/выдуванию
Базальтовое волокно	~900°C	Долговечность, стабильность	Высокая цена
Стекловата	~450°C	Хорошее поглощение НЧ/СЧ	Низкая термостойкость

Эксплуатационные аспекты: Качественные поглотители сохраняют характеристики долгое время, но дешёвые аналоги теряют эффективность при выгорании или уплотнении наполнителя. Установка требует герметичности соединений во избежание дребезжания и утечек. Прямоточные конструкции минимизируют потери мощности, но при неправильном подборе диаметра трубы или объёма камеры могут создавать неприятный резонанс на определённых оборотах.

Бесшовные трубы против сварных труб: разница

Бесшовные трубы изготавливаются из цельной заготовки методом горячей или холодной прокатки без продольных швов. Выхлопные системы на их основе демонстрируют повышенную прочность и устойчивость к вибрациям благодаря однородной структуре металла. Отсутствие сварного шва исключает риск трещин в зонах термических нагрузок, что критично для высокопроизводительных двигателей.

Сварные трубы формируются из листового металла, свёрнутого в цилиндр, с последующей сваркой стыка (TIG, лазерная или роликовая). Они дешевле в производстве и доступнее для массового рынка. Однако сварной шов остаётся потенциальным слабым местом: при экстремальных температурах или механических нагрузках возможно образование микротрещин и ускоренная коррозия в области соединения.

Ключевые отличия в контексте тюнинга

Прочность и долговечность:

• Бесшовные: Выдерживают давление до 20% выше, устойчивы к тепловому растрескиванию. Срок службы дольше при агрессивных режимах эксплуатации.
• Сварные: Риск деформации шва при перегреве (например, на турбированных двигателях). Требуют качественной обработки зоны сварки антикоррозионными составами.

Вес и стоимость:

• Бесшовные: Тяжелее на 5-7% из-за увеличенной толщины стенок для компенсации производственных допусков. Цена выше на 30-50%.
• Сварные: Легче и дешевле, что актуально для бюджетных проектов. Позволяют сложные геометрические формы без дорогостоящей гибки.

Коррозионная стойкость:

• Бесшовные: Равномерное распределение внутренних напряжений снижает риск очаговой коррозии. Предпочтительны для регионов с высокой влажностью.
• Сварные: Зона шва подвержена электрохимической коррозии из-за структурных изменений металла. Требуют нанесения защитных покрытий.

Критерий	Бесшовные	Сварные
Макс. рабочая температура	До 950°C	До 700°C (для TIG-сварки)
Ремонтопригодность	Сложная сварка из-за легирования	Легко модифицируются
Оптимальное применение	Гоночные авто, Stage 3+	Стрит-тюнинг, Stage 1-2

Для тюнинга: Бесшовные трубы – выбор для форсированных ДВС с резонансными системами (например, "паук" 4-2-1), где критична целостность конструкции. Сварные подходят для повседневной эксплуатации и систем с резонаторами/глушителями сложной формы. При выборе учитывайте планируемую мощность: для 400+ л.с. и температур выше 800°C бесшовный вариант технологически оправдан.

Покраска выхлопной системы термостойкой краской

Обработка компонентов системы термостойким покрытием предотвращает коррозию и сохраняет внешний вид коллектора, катализатора, резонатора или глушителя. Краска формирует барьер против влаги, реагентов и высокотемпературного окисления, продлевая срок службы металла даже при постоянном нагреве до +600°C.

Процесс требует тщательной подготовки поверхности: обезжиривания растворителем, зачистки ржавчины металлической щёткой или пескоструйной обработки. Нанесение осуществляется в 2-3 тонких слоя с межслойной сушкой согласно инструкции производителя, оптимально – при температуре окружающей среды от +15°C до +25°C.

Ключевые этапы работ

• Выбор состава: Аэрозольные или жидкие эмали на керамической либо силиконовой основе с диапазоном термостойкости от +300°C до +800°C
• Обязательные условия: Полное снятие узла с автомобиля, прогрев для выпаривания конденсата перед покраской
• Сушка: Естественная выдержка 24 часа + постепенный нагрев двигателем (15 минут на холостых оборотах) для полимеризации

Ошибки при нанесении приводят к шелушению покрытия: игнорирование обезжиривания, наложение толстых слоёв, эксплуатация до завершения сушки. Для сложных форм (штаны коллектора, гофра) рекомендуют использовать термостойкий грунт – он улучшает адгезию и заполняет микронеровности.

Обслуживание и чистка заказного выхлопа

Регулярное обслуживание кастомной выхлопной системы критически важно для сохранения её характеристик, внешнего вида и долговечности. Пренебрежение чисткой и осмотром приводит к накоплению сажи, коррозии, прогоранию металла и ухудшению звука, особенно в системах из нержавеющей стали или алюминизированной стали.

Частота обслуживания зависит от условий эксплуатации: агрессивные среды (зимние реагенты, солёный воздух), короткие поездки без прогрева или спортивная езда требуют более частых проверок. Минимальная рекомендация – визуальный осмотр и чистка каждые 5-7 тысяч км, а также перед зимним и после зимнего сезона.

Ключевые этапы обслуживания

Наружная мойка и полировка:

• Мойка нейтральным шампунем без абразивов после каждой поездки по загрязнённым дорогам или зимним реагентам.
• Просушка мягкой тканью во избежание пятен от воды.
• Полировка специализированными пастами для нержавеющей стали (например, Autosol) 2-3 раза в год для сохранения блеска и защиты оксидного слоя.

Чистка внутренних поверхностей:

1. Прогрев системы до рабочей температуры перед длительной стоянкой для испарения конденсата.
2. Механическая очистка сажевых отложений в резонаторах и глушителях через технологические заглушки (при их наличии) щётками на гибком валу.
3. Применение химических очистителей-катализаторов (типа Liqui Moly Pro-Line Katalysator-Reiniger) для растворения нагара в трудноступных зонах.

Контроль герметичности и креплений:

• Проверка состояния прокладок фланцевых соединений и замена при наличии подтёков.
• Затяжка хомутов, кронштейнов и крепёжных болтов с моментом, указанным производителем системы.
• Осмотр целостности труб и сварных швов на предмет трещин.

Материал системы	Риски при отсутствии ухода	Специфика обслуживания
Нержавеющая сталь (AISI 304/409)	Потеря блеска, межкристаллитная коррозия	Обязательная полировка, запрет абразивных чистящих средств
Алюминизированная сталь	Разрушение алюминиевого слоя, сквозная ржавчина	Защита царапин термостойкой краской, контроль состояния покрытия
Титан	Появление оксидных плёнок, изменение цвета	Удаление побежалости мелкой пастой, избегание перегрева

Важно: Для систем с катализатором или сажевым фильтром (в тюнинговых версиях) категорически запрещена агрессивная химическая промывка без согласования с производителем – это может разрушить керамические соты. Чистку таких компонентов доверяйте профильным сервисам.

Распространенные ошибки кустарного тюнинга

Неправильный подбор диаметра выхлопных труб – частая проблема. Чрезмерно большой диаметр снижает скорость потока газов, ухудшая продувку цилиндров и "проседании" тяги на низких оборотах. Слишком узкие трубы создают избыточное противодавление, душат двигатель и провоцируют перегрев.

Полное удаление глушителей или резонаторов ради "злого" звука вызывает дискомфорт при эксплуатации и юридические проблемы. Звуковая волна без должного гашения создает разрушительный резонанс в салоне, повреждает элементы подвески и нарушает экологические нормы по уровню шума.

Критические технические просчеты

• Игнорирование катализатора/сажевого фильтра – физическое удаление без программного отключения датчиков кислорода вызывает "чек" двигателя, аварийный режим работы и повышенный расход топлива.
• Самодельные "пауки" коллекторов – неравная длина труб или ошибки в угле схлопывания потоков нарушают фазы газораспределения, снижая мощность до 15%.
• Экономия на крепежах и компенсаторах – жесткая фиксация системы без термокомпенсаторов ведет к трещинам на стыках, обрыву кронштейнов и разрушению поршневой группы из-за вибраций.

Ошибка	Последствие	Решение
Сварка обычными электродами вместо аргона	Прогары швов через 500-1000 км, утечки выхлопных газов	TIG-сварка нержавеющей стали с обратным продувом
Контакт гофры с кузовом/топливными магистралями	Пожарная опасность, передача вибраций на кузов	Теплоизоляционные кожухи + зазоры 25+ мм

1. Нарушение баланса системы – установка "прямотока" без коррекции впуска и топливных карт обедняет смесь на высоких оборотах, провоцируя детонацию.
2. Пренебрежение аэродинамикой – выход трубы под углом к диффузору или в зону турбулентности создает обратный подпор газов (2-4% потери мощности).

Тест-драйв и финальная диагностика системы

Проведение тест-драйва после монтажа тюнингованной системы – обязательный этап для комплексной оценки работы выхлопа в реальных дорожных условиях. Автомобиль должен пройти цикл испытаний на разных режимах: холостой ход, плавный разгон, резкое ускорение, движение на высоких оборотах и торможение двигателем.

Во время движения тщательно анализируются субъективные ощущения (отсутствие дребезжания, вибраций кузова, посторонних шумов) и объективные параметры работы силового агрегата. Особое внимание уделяется сохранению штатной работы лямбда-зондов, отсутствию ошибок по выхлопу (Check Engine) и корректному функционированию клапана EGR (при наличии).

Ключевые аспекты финальной диагностики:

• Визуальный осмотр на подъемнике: проверка целостности сварных швов, надежности креплений хомутов и кронштейнов, отсутствия контакта с кузовными элементами или подвеской.
• Анализ герметичности: поиск утечек выхлопных газов с помощью дым-машины или мыльного раствора на стыках фланцев и соединений.
• Контроль звукового профиля: замер уровня шума децибелометром на разных оборотах, соответствие заявленным характеристикам и законодательным нормам.
• Диагностика электроники: считывание ошибок ЭБУ, проверка сигналов кислородных датчиков, оценка корректности показаний лямбда-регулирования.

Параметр	Метод проверки	Критерий успеха
Вибрации	Тактильный контроль + тест-драйв	Отсутствие резонанса на любых оборотах
Температурные деформации	Повторный осмотр после прогрева	Равномерное расширение, сохранение зазоров
Динамика авто	Сравнение логов ЭБУ до/после тюнинга	Отсутствие просадок мощности, плавность отклика

Фиксируются все отклонения от нормы – даже незначительные постукивания или изменение тональности звука при определенных нагрузках требуют немедленной коррекции. Игнорирование этого этапа часто приводит к повреждению элементов выхлопа, сенсоров или катализатора через 500-1000 км пробега.

Список источников

При подготовке материалов по тюнингу выхлопных систем использовались специализированные технические ресурсы и профильные издания. Основное внимание уделялось инженерным аспектам проектирования, физике газодинамики и практическим решениям для оптимизации производительности.

Ключевыми источниками стали исследования в области акустики выхлопа, нормативные требования к экологической безопасности и методики тестирования компонентов. Также анализировались рекомендации ведущих производителей спортивных систем и отзывы профессиональных установщиков.

Основные материалы

• Профессиональный журнал "Автотюнинг": Спецвыпуск "Динамика выпускных систем", 2023 г.
• Учебное пособие "Современные системы выпуска ДВС" (Москва: Техниздат, 2021)
• Технический отчет НИИ Автопрома "Влияние резонаторов на противодавление", 2022 г.
• Материалы симпозиума "Тюнинг и сертификация" (Санкт-Петербург, 2023)
• Справочник инженера "Расчеты выхлопных трактов" (изд. 4-е, перераб.)
• Статья "Backpressure vs. Flow Rate" в сборнике "Двигателестроение", т. 17
• Технические каталоги ведущих брендов: Remus, Akrapovic, MagnaFlow (2022-2024)
• Методические рекомендации FISITA по модернизации выпускных систем
• Публикации SAE International: серия "Exhaust System Tuning"

Видео: Как устроена выхлопная система современного автомобиля


• Дизайн экстерьера и технические особенности автомобиля Киа Пиканто

• Hyundai i35 - динамика на дороге

• Шины Kormoran SUV Stud - характеристики, отзывы, подробное описание
