Угол опережения зажигания - принципы работы и регулировки

Статья обновлена: 18.08.2025

Угол опережения зажигания – критический параметр в работе двигателя внутреннего сгорания, напрямую влияющий на его мощность, экономичность и экологичность.

Правильная установка УОЗ обеспечивает полное сгорание топливовоздушной смеси в оптимальный момент цикла, предотвращая детонацию и износ деталей.

В статье рассмотрены физические основы процесса, методики точной настройки и практические рекомендации для различных режимов эксплуатации.

Зависимость момента воспламенения от оборотов двигателя

При повышении частоты вращения коленчатого вала время, отведённое на сгорание топливовоздушной смеси, сокращается в миллисекундах. Для полного завершения процесса горения до достижения поршнем верхней мёртвой точки (ВМТ) необходимо инициировать воспламенение раньше. Это достигается увеличением угла опережения зажигания (УОЗ) пропорционально росту оборотов.

На низких оборотах слишком раннее зажигание вызывает детонацию и потерю крутящего момента из-за противодействия расширяющихся газов движению поршня вверх. Напротив, запоздалое зажигание на высоких оборотах приводит к неполному сгоранию смеси в такте расширения, перегреву выпускного тракта и падению мощности.

Ключевые закономерности регулировки

Оптимальный УОЗ определяется по следующим критериям:

• Низкие обороты (800–2500 об/мин): Установка позднего зажигания для стабильного горения без детонации (пример: 5–10° до ВМТ).
• Средние обороты (2500–4500 об/мин): Постепенное увеличение УОЗ для роста давления газов в начале такта расширения (пример: 15–25° до ВМТ).
• Высокие обороты (свыше 4500 об/мин): Максимальное опережение для компенсации сокращения времени горения (пример: 30–40° до ВМТ).

Диапазон оборотов	Требование к УОЗ	Последствия нарушения
Холостой ход	Минимальное опережение	Неустойчивая работа, вибрации
Пик крутящего момента	Агрессивное нарастание УОЗ	Снижение отзывчивости, перегрев
Максимальная мощность	Плато с предельным УОЗ	Прогорание клапанов, калильное зажигание

Важно! Точные значения угла зависят от конструкции двигателя, октанового числа топлива и состояния системы. Современные ЭБУ динамически корректируют УОЗ на основе датчиков детонации, температуры и состава смеси.

Влияние положения дросселя на выбор оптимального УОЗ

Положение дроссельной заслонки напрямую определяет нагрузку на двигатель и массовый расход воздуха, что требует корректировки УОЗ для предотвращения детонации и обеспечения эффективного сгорания. При частично открытом дросселе (умеренные нагрузки) смесь горит медленнее из-за сниженного давления в цилиндрах, что требует более раннего зажигания для достижения максимума давления после ВМТ.

Напротив, при полностью открытой заслонке (максимальная нагрузка) повышенное давление в камере сгорания ускоряет горение, но одновременно растет риск детонации. Это вынуждает сдвигать УОЗ в более позднюю сторону по сравнению с режимами частичной нагрузки, несмотря на необходимость полного использования энергии топлива.

Ключевые закономерности регулировки

• Низкие/средние нагрузки: УОЗ увеличивается до 25-40° до ВМТ для компенсации медленного горения разряженной смеси.
• Высокие нагрузки (WOT): УОЗ ограничивается 20-30° до ВМТ для подавления детонации, особенно на турбодвигателях.
• Резкое открытие дросселя: требуется кратковременное уменьшение УОЗ для предотвращения "жесткой" детонации при скачке давления.
• Холостой ход: стабильность оборотов обеспечивается поздним зажиганием (5-15° до ВМТ), снижающим крутящие колебания.

Режим дросселя	Типичный УОЗ	Цель регулировки
Закрыт (холостой ход)	5-15° до ВМТ	Стабилизация оборотов
Частично открыт (50%)	25-35° до ВМТ	Компенсация медленного горения
Полностью открыт (WOT)	15-30° до ВМТ	Подавление детонации

1. ЭБУ двигателя использует карты зажигания с поправками на положение дросселя, оборотах и температуре.
2. При тюнинге критично раздельно настраивать УОЗ для зон частичного и полного открытия дросселя.
3. Ошибки в настройках при высоких нагрузках ведут к прогару поршней, а при малых – к потере мощности и перегреву.

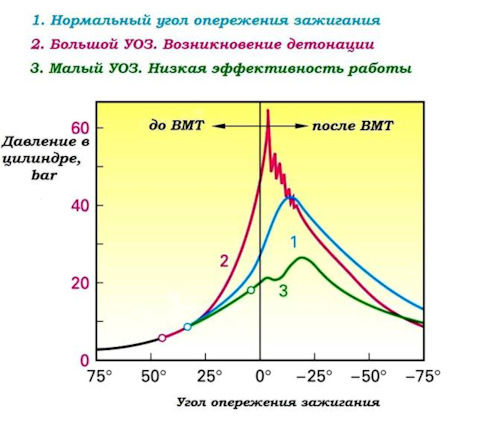

Связь детонации и слишком раннего зажигания

Слишком ранний угол опережения зажигания (УОЗ) провоцирует детонацию – опасное явление, при котором топливовоздушная смесь воспламеняется не от искры, а самопроизвольно из-за резкого роста давления и температуры в цилиндре. Пламя в этом случае распространяется со сверхзвуковой скоростью, создавая ударные волны, многократно отражающиеся от стенок камеры сгорания.

Это происходит потому, что при чрезмерно опережающем зажигании искра возникает слишком рано, когда поршень еще не завершил такт сжатия. Воспламенившаяся смесь начинает гореть, но продолжающееся движение поршня вверх резко повышает давление и температуру в оставшейся части заряда. Неуправляемая волна сгорания детонирует несгоревший остаток смеси.

Последствия и признаки

Детонация под нагрузкой проявляется характерными признаками:

• Металлический стук ("стук пальцев") из-за ударов волн о стенки цилиндра.
• Вибрация двигателя, особенно заметная при резком нажатии на педаль газа.
• Падение мощности и перегрев мотора (температура выхлопных газов резко возрастает).
• Критические повреждения: разрушение поршней, колец, прокладки ГБЦ, шатунных вкладышей.

Для предотвращения детонации из-за раннего зажигания критически важно:

1. Строго соблюдать рекомендованный производителем УОЗ для конкретной модели двигателя и используемого топлива (особенно октанового числа).
2. Учитывать нагрузку и обороты: с ростом нагрузки УОЗ должен уменьшаться, с ростом оборотов – увеличиваться (это делает ЭБУ или центробежный регулятор).
3. Контролировать состояние двигателя: нагар в камере сгорания, состояние системы охлаждения, качество топлива – факторы, повышающие склонность к детонации даже при номинальном УОЗ.

Фактор риска	Влияние на детонацию при раннем зажигании
Низкое октановое число топлива	Резко увеличивает вероятность
Высокая температура охлаждающей жидкости	Повышает риск
Обогащенная смесь (избыток топлива)	Снижает риск
Бедная смесь (недостаток топлива)	Значительно повышает риск

Симптомы неправильно выставленного угла опережения зажигания

Некорректная установка момента зажигания напрямую влияет на эффективность сгорания топливно-воздушной смеси в цилиндрах двигателя. Это отклонение от оптимального значения неизбежно проявляется в виде ряда характерных неисправностей в работе силового агрегата, снижая его КПД, надежность и ресурс.

Симптоматика различается в зависимости от того, установлен угол раньше (раннее зажигание) или позже (позднее зажигание) необходимого. Игнорирование этих признаков ведет к ускоренному износу деталей кривошипно-шатунного механизма, поршневой группы и выпускной системы.

• Детонация (стук "пальчиков"): Яркий признак слишком раннего зажигания. Проявляется металлическим звонким стуком при разгоне или под нагрузкой. Вызывается взрывным, а не плавным сгоранием смеси.
• Снижение мощности и приемистости: Особенно заметно при позднем зажигании. Двигатель вяло реагирует на педаль газа, разгон происходит медленно, ощущается общая "тупость".
• Повышенный расход топлива: Наблюдается при отклонении угла как в раннюю, так и (особенно) в позднюю сторону из-за неполного или неэффективного сгорания топлива.
• Перегрев двигателя: Чаще связан с ранним зажиганием, так как горение начинается слишком рано и длится дольше при высоком давлении, повышая температуру.
• Затрудненный запуск: Особенно "на горячую" при раннем зажигании (могут быть обратные удары в коллектор) или "на холодную" при позднем (двигатель схватывает, но не развивает обороты).
• Неустойчивая работа на холостом ходу: Обороты плавают, двигатель может троить или глохнуть. Характерно для значительных отклонений в обе стороны.
• Хлопки в глушителе (выстрелы): Признак позднего зажигания. Несгоревшее топливо догорает в выпускном коллекторе или глушителе, вызывая громкие хлопки.
• Хлопки во впускном коллекторе ("чихание"): Чаще указывают на раннее зажигание, когда фронт пламени распространяется во впускной тракт.
• Повышенная вибрация: Неоптимальное сгорание нарушает равномерность работы цилиндров, вызывая вибрации на холостом ходу и под нагрузкой.
• Черный дым из глушителя: Свидетельствует о неполном сгорании топлива, часто вызванном поздним зажиганием.

Симптом	Раннее зажигание	Позднее зажигание
Детонация (стук)	Сильно выражена	Обычно отсутствует
Мощность/Приемистость	Может быть нормальной или слегка снижена	Сильно снижена
Перегрев двигателя	Характерен	Менее характерен
Хлопки в глушителе	Редко	Характерны
Хлопки во впуске	Характерны	Редко
Затрудненный запуск "на горячую"	Характерен	-

Классические методы регулировки УОЗ на карбюраторных авто

Основной метод – регулировка стробоскопом. Двигатель прогревают до рабочей температуры, стробоскоп подключают к свече первого цилиндра и аккумулятору. На шкиве коленвала или маховике ищут метки УОЗ, а на корпусе ГРМ – указатель. При работе мотора стробоскоп "замирает" метку напротив указателя – её положение сверяют с нормой для данной модели.

Корректировка выполняется ослаблением болтов трамблёра и проворотом корпуса. Поворот против вращения кулачка трамблёра увеличивает угол, по вращению – уменьшает. После установки значения болты затягивают, проверяют устойчивость холостого хода и реакцию на газ.

Альтернативные способы регулировки

Настройка на слух (метод детонации):

1. Прогреть двигатель, двинуться на ровной дороге на 4-й передаче со скорости 40-50 км/ч
2. Резко нажать педаль газа до упора на 2-3 секунды
3. Прислушаться к звону "пальцев" (детонации):
   • Сильная детонация – УОЗ слишком ранний (повернуть трамблёр по вращению)
   • Отсутствие детонации – УОЗ поздний (повернуть трамблёр против вращения)
4. Добиться 1-2 секунд лёгкого звона после нажатия газа

Метод искрового промежутка (для экстренных случаев):

1	Снять центральный ВВ-провод с крышки трамблёра
2	Установить зазор 5-7 мм между проводом и "массой"
3	Включить зажигание, проворачивать трамблёр до появления искры
4	Зафиксировать положение, повернуть корпус на 2-3° по вращению ротора
5	Затянуть крепления, установить провод на место

Корректировка угла зажигания под разные октановые числа бензина

Октановое число топлива напрямую влияет на детонационную стойкость, что требует адаптации угла опережения зажигания (УОЗ). Бензин с высоким октановым числом (АИ-98-100) устойчив к самовоспламенению, позволяя устанавливать раннее зажигание для максимального КПД. Низкооктановое топливо (АИ-80-92) склонно к детонации при агрессивных углах, вынуждая смещать УОЗ в сторону запаздывания.

Некорректная настройка провоцирует критичные проблемы: раннее зажигание на "обычном" бензине вызывает детонацию, разрушающую поршневую группу, а позднее зажигание с "премиум" топливом снижает мощность, повышает расход и перегрев выпускной системы. Электронные блоки управления (ЭБУ) современных авто автоматически корректируют УОЗ через датчик детонации, но при механической регулировке или чип-тюнинге требуются ручные расчеты.

Правила адаптации УОЗ

При переходе на высокооктановое топливо:

• Увеличивайте угол на 2-3° при каждом повышении октанового числа на 5 единиц (например: с АИ-92 на АИ-95)
• Контролируйте детонацию на высоких оборотах под нагрузкой
• Максимальное смещение – не более 8° от базовых значений

При использовании низкооктанового бензина:

• Снижайте УОЗ на 3-4° при уменьшении октанового числа на 5 единиц
• Убедитесь в исчезновении металлического "звона" при разгоне
• Избегайте смещения более 10° – это критично снижает эффективность цикла

Октановое число	Направление коррекции УОЗ	Шаг регулировки
АИ-76-80	Запаздывание	−6°...−8°
АИ-92	Базовые настройки	0°
АИ-95	Опережение	+2°...+3°
АИ-98+	Опережение	+5°...+8°

Важно: Корректировку выполняйте только после прогрева двигателя до рабочей температуры. На карбюраторных двигателях используйте октан-корректор трамблера, в инжекторных системах – изменяйте калибровки ЭБУ через диагностическое оборудование. При длительной эксплуатации на низкооктановом топливе с поздним зажиганием обязательна чистка форсунок и камеры сгорания от нагара.

Роль вакуумного и центробежного регулятора в трамблерах

Вакуумный регулятор напрямую связан с разряжением во впускном коллекторе, которое изменяется в зависимости от нагрузки на двигатель. При малых нагрузках (дроссельная заслонка прикрыта) разряжение возрастает, и регулятор через диафрагму смещает опорную пластину прерывателя или датчик Холла, увеличивая угол опережения зажигания. Это улучшает топливную экономичность и стабильность холостого хода за счет более полного сгорания обеднённой смеси.

Центробежный регулятор автоматически корректирует УОЗ в зависимости от оборотов коленчатого вала. Он состоит из грузиков с пружинами, установленных на приводном валу трамблера. При росте оборотов центробежная сила раскидывает грузики, преодолевая сопротивление пружин, и поворачивает кулачок прерывателя или ротор датчика относительно вала. Это обеспечивает более раннее искрообразование при высоких скоростях вращения, компенсируя сокращение времени горения смеси.

Синхронизация работы регуляторов

Оба устройства функционируют одновременно, но воздействуют на разные параметры:

• Вакуумный – реагирует на нагрузку двигателя
• Центробежный – зависит от частоты вращения коленвала

Режим работы двигателя	Действие вакуумного регулятора	Действие центробежного регулятора
Холостой ход	Максимальное опережение	Минимальное опережение
Средние обороты под нагрузкой	Умеренное опережение	Умеренное опережение
Высокие обороты	Минимальное воздействие	Максимальное опережение

Критически важно соблюдать заводские регулировки обоих компонентов. Износ пружин центробежного регулятора или подсос воздуха в вакуумной камере приводят к детонации, снижению мощности и перегреву. Проверку характеристик выполняют на стендах с контролем угловых смещений при изменении оборотов и разрежения.

Особенности установки УОЗ на двигателях с ГБО

Установка угла опережения зажигания (УОЗ) на двигателях с газобаллонным оборудованием (ГБО) требует обязательной коррекции относительно заводских настроек для бензина. Газовая смесь (метан или пропан-бутан) обладает иными физико-химическими свойствами: более высоким октановым числом, но замедленной скоростью горения по сравнению с бензино-воздушной смесью. Это приводит к необходимости более раннего поджига для полного сгорания топлива до достижения поршнем верхней мертвой точки (ВМТ) и высвобождения максимальной энергии в оптимальный момент рабочего цикла.

Неправильно выставленный УОЗ на газу провоцирует критичные проблемы: снижение мощности и приемистости двигателя, перегрев выпускного коллектора и клапанов (из-за догорания смеси в выпуске), повышенный расход газа и риск возникновения детонации при резких нагрузках. Типичным признаком необходимости корректировки УОЗ является "стрельба" в глушитель на переходных режимах или потеря динамики разгона после переключения на газовое топливо.

Ключевые правила и методы корректировки УОЗ

Основные подходы к регулировке:

• Статическое увеличение УОЗ: Ручная установка более раннего зажигания (на 3°-15° в зависимости от типа газа и двигателя) через смещение трамблера или изменение калибровок в ЭБУ. Применимо на карбюраторных и простых инжекторных системах без автоматической коррекции.
• Использование вариатора (корректора) УОЗ: Специальное устройство, подключаемое между датчиком положения коленвала (ДПКВ) и ЭБУ. Автоматически сдвигает угол при переключении на газ, основываясь на сигнале от реле ГБО. Позволяет задать индивидуальную кривую корректировки для разных режимов (холостого хода, частичных и полных нагрузок).
• Программирование ЭБУ двигателя: Наиболее точный метод для современных авто. Через чип-тюнинг создается отдельная "газовая" карта зажигания с оптимизированными углами, активируемая при работе на ГБО. Требует профессионального оборудования и знаний.

Критичные рекомендации:

1. Корректировка обязательна для 4-го и последующих поколений ГБО. Игнорирование приводит к ускоренному прогоранию клапанов.
2. Оптимальный угол определяется экспериментально (на ходу или стенде) по максимальной мощности и отсутствию детонации. Начать следует с +5° к базовым настройкам бензина.
3. На турбированных двигателях требования к точности УОЗ выше. Недостаточное опережение вызывает перегрев турбины, избыточное – детонацию.
4. Обязателен контроль температуры выхлопных газов и состояния свечей зажигания после корректировки.

Типичные значения корректировки УОЗ:

Тип топлива	Ориентировочное увеличение УОЗ	Скорость горения vs бензин
Пропан-бутан (LPG)	+3° - +10°	Медленнее на 15-25%
Метан (CNG)	+8° - +15°	Медленнее на 25-40%

Важно: Точные значения зависят от степени сжатия, конструкции камеры сгорания и нагрузки на двигатель. Требуется индивидуальная настройка.

Опасность слишком позднего зажигания для выпускной системы

При позднем зажигании топливно-воздушная смесь воспламеняется с запозданием, и процесс горения продолжается даже после открытия выпускных клапанов. Это приводит к попаданию активного пламени в выпускной коллектор и далее в систему глушителя.

Высокие температуры (до 1000°C и выше) разрушают внутренние компоненты выпускной системы: прогорают металлические элементы, оплавляется каталитический нейтрализатор, деформируются гофры и сварные швы.

Ключевые риски для выпускного тракта

• Прогорание глушителя и резонаторов - длительное воздействие открытого пламени утончает металл.
• Разрушение катализатора - керамические соты оплавляются, вызывая засор и потерю эффективности.
• Термическая деформация труб - коробление и растрескивание соединений.
• Повреждение кислородных датчиков - перегрев выводит из строя лямбда-зонды.

Тип повреждения	Последствия
Прогорание металла	Утечки выхлопных газов, повышение шума
Оплавление катализатора	Снижение мощности, ошибки двигателя
Деформация гофры	Вибрации, разрушение креплений

Длительная эксплуатация с поздним зажиганием многократно ускоряет износ выпускной системы. Ремонт требует замены поврежденных компонентов, что влечет значительные финансовые затраты, особенно при выходе из строя каталитического нейтрализатора.

Электронные способы регулировки через блок управления

Современные двигатели используют электронный блок управления (ЭБУ) для динамического расчёта и коррекции угла опережения зажигания (УОЗ) в реальном времени. ЭБУ непрерывно анализирует данные от сети датчиков, определяя оптимальный момент поджига топливно-воздушной смеси для текущих условий работы двигателя. Это позволяет адаптировать УОЗ под изменения нагрузки, оборотов, температуры и качества топлива без механического вмешательства.

Основой регулировки служат программные алгоритмы, заложенные в прошивку ЭБУ. Эти алгоритмы используют сложные трёхмерные карты ("ignition maps"), где значения УОЗ сопоставляются с оборотами коленвала (об/мин) и нагрузкой на двигатель (определяемой по давлению во впускном коллекторе или массовому расходу воздуха). Корректировки вносятся мгновенно при отклонении параметров от эталонных значений, записанных в память блока.

Ключевые аспекты электронной регулировки

Влияющие датчики и их роль:

• Датчик положения коленвала (ДПКВ): Определяет базовый угол и обороты двигателя.
• Датчик детонации: Фиксирует вибрации от взрывного горения, заставляя ЭБУ уменьшать УОЗ для защиты двигателя.
• Датчик температуры охлаждающей жидкости: Увеличивает УОЗ при холодном пуске для стабилизации работы.
• Датчик массового расхода воздуха (ДМРВ) / Датчик абсолютного давления (ДАД): Оценивают нагрузку для выбора нужной ячейки в карте зажигания.

Алгоритмы коррекции:

1. Адаптивное обучение: ЭБУ запоминает поправки для долговременной адаптации к износу или качеству топлива.
2. Коррекция по детонации: При обнаружении детонации УОЗ уменьшается ступенчато до её исчезновения.
3. Транзиентные коррекции: Кратковременное увеличение УОЗ при резком открытии дросселя.

Параметр	Влияние на УОЗ	Пример коррекции
Низкие обороты	Увеличение УОЗ	+5° для устойчивости холостого хода
Высокая нагрузка	Уменьшение УОЗ	-3° для предотвращения детонации
Температура ОЖ <60°C	Увеличение УОЗ	+8° для улучшения прогрева

Рекомендации по эксплуатации: Используйте топливо с октановым числом, рекомендованным производителем – снижение детонации позволяет ЭБУ применять более раннее зажигание для повышения мощности. Контролируйте исправность датчиков (особенно детонации и ДПКВ) – их отказ ведёт к фиксации УОЗ в аварийном режиме, увеличивая расход и снижая динамику. При чип-тюнинге корректировку карт зажигания доверяйте специалистам: чрезмерное увеличение УОЗ провоцирует калильное зажигание и разрушение поршневой группы.

Измерение и контроль УОЗ с помощью стробоскопа

Стробоскоп подключается к свече зажигания первого цилиндра через высоковольтный датчик или индукционный зажим, синхронизируя свою вспышку с моментом искрообразования. Прибор направляется на метки ГРМ, расположенные на шкиве коленвала и неподвижном указателе двигателя. Вспышка "замораживает" движение меток, позволяя визуально определить их взаимное положение.

Смещение подвижной метки относительно неподвижной шкалы указывает на текущий угол опережения зажигания. Если метка совпадает с нулевым делением шкалы – УОЗ равен 0°, опережение перед ВМТ отображается как отклонение в сторону положительных значений (например, +8°). Точность зависит от четкости меток и стабильности холостых оборотов.

Порядок регулировки УОЗ

1. Прогреть двигатель до рабочей температуры.
2. Заглушить мотор, подключить стробоскоп согласно инструкции.
3. Запустить двигатель на холостом ходу (обороты должны соответствовать техтребованиям авто).
4. Направить вспышку на метки ГРМ, зафиксировать текущее положение.
5. Ослабить крепление трамблера или корпуса датчика распределителя.
6. Поворачивать корпус:
   • Против часовой стрелки – увеличение УОЗ (раннее зажигание)
   • По часовой стрелке – уменьшение УОЗ (позднее зажигание)
7. Добиться совпадения метки с рекомендованным значением для ХХ (например, 5°±1°).
8. Затянуть крепеж, перепроверить показания при резком изменении оборотов.

Тип двигателя	Рекомендуемый УОЗ на ХХ	Допустимое отклонение
Карбюраторный (АИ-92)	3°-7° до ВМТ	±1°
Инжекторный (Евро-2/3)	5°-10° до ВМТ	±0.5°
ГБО 4-го поколения	10°-15° до ВМТ	±1°

При диагностике на повышенных оборотах (2500-3000 об/мин) метка должна смещаться в сторону увеличения угла, подтверждая работу центробежного регулятора. Отсутствие динамики указывает на неисправность механизма опережения. Для проверки вакуумного корректора отсоедините шланг от карбюратора на работающем моторе – метка должна резко сдвинуться в сторону позднего зажигания.

Оптимальный угол на холостом ходу для стабильной работы

Оптимальный угол опережения зажигания (УОЗ) на холостом ходу для большинства бензиновых двигателей лежит в диапазоне 5–15 градусов до ВМТ (верхней мёртвой точки). Это значение обеспечивает полное сгорание топливовоздушной смеси при низких оборотах, минимизируя вибрации и предотвращая "троение". Точный угол зависит от конструкции камеры сгорания, степени сжатия и качества топлива.

Стабильность работы достигается, когда угол гарантирует максимальное давление газов на поршень строго после ВМТ. Слишком раннее зажигание (больше 15°) вызывает детонацию и перегрев, а позднее (меньше 5°) ведёт к неполному сгоранию, повышенному расходу топлива и "просадке" оборотов. Электронные блоки управления (ЭБУ) современных авто автоматически корректируют УОЗ в этих пределах, опираясь на датчики детонации и положения коленвала.

Критерии корректной установки и типичные проблемы

Правильно выставленный угол определяется по ровной работе двигателя без рывков и колебаний тахометра. Обороты холостого хода должны удерживаться в паспортном диапазоне (обычно 650–950 об/мин) без вмешательства регулятора РХХ. Признаки отклонения УОЗ от нормы:

• Раннее зажигание: металлический стук (детонация), перегрев головки блока.
• Позднее зажигание: "хлопки" в выпускном тракте, чёрный дым из глушителя, потеря мощности.

Фактор влияния	Рекомендация
Октановое число топлива	Для АИ-92 используйте меньший угол (~8°), для АИ-98 – больший (~12°)
Износ двигателя	При износе колец/цилиндров увеличьте УОЗ на 1–3° для компенсации потери давления
Температура двигателя	На холодном моторе ЭБУ добавляет до 5° к базовому углу для стабилизации

Важно! Регулировку на карбюраторных авто выполняют строго по меткам с помощью стробоскопа. В инжекторных системах базовая установка УОЗ возможна через диагностическое оборудование, но финальную коррекцию всегда осуществляет ЭБУ. При возникновении нестабильности проверьте состояние датчика положения коленвала (ДПКВ) и цепь детонационного датчика – их неисправности искажают расчёт угла.

Принципы динамической коррекции при резком ускорении

Динамическая коррекция угла опережения зажигания (УОЗ) при резком нажатии педали акселератора направлена на предотвращение детонации и обеспечение плавного прироста мощности. Система управления двигателем анализирует резкое изменение положения дроссельной заслонки и оборотов коленвала, мгновенно корректируя момент поджига смеси для компенсации возросшей нагрузки.

При внезапном ускорении давление в цилиндрах стремительно возрастает, повышая риск возникновения ударных волн детонации. Чтобы избежать разрушительных последствий, блок управления двигателем (ЭБУ) применяет алгоритмы кратковременного уменьшения УОЗ, после чего плавно возвращает оптимальные значения по мере стабилизации режима работы.

Ключевые механизмы реализации

• Реакция на скорость открытия дросселя: ЭБУ рассчитывает производную сигнала ДПДЗ (датчика положения дроссельной заслонки). Чем резче нажатие, тем значительнее временное снижение угла опережения.
• Коррекция по нагрузке: При резком увеличении потока воздуха (например, при переходе с холостого хода на полный газ) система компенсирует инерционность датчиков массового расхода воздуха (ДМРВ) или абсолютного давления (ДАД), предотвращая "провалы".
• Учет температуры: На холодном двигателе коррекция более агрессивна из-за повышенной склонности к детонации при низких температурах ОЖ.

Таблица типовых значений коррекции:

Скорость открытия дросселя (%/сек)	Коррекция УОЗ (град.)	Длительность (мс)
50-100	-2...-4	200-400
100-200	-4...-8	300-600
>200	-8...-12	400-800

1. Фаза инициализации: При обнаружении резкого скачка сигнала ДПДЗ ЭБУ моментально уменьшает УОЗ на запрограммированную величину.
2. Фаза стабилизации: После предотвращения детонации система плавно наращивает угол до оптимального значения для текущих оборотов и нагрузки, используя данные с датчиков детонации.
3. Фаза восстановления: При выходе на установившийся режим работы коррекция полностью отменяется, управление возвращается к базовым картам УОЗ.

Выбор угла опережения для турбированных моторов

Турбированные двигатели работают при повышенном давлении в цилиндрах, что резко увеличивает риск детонации. Избыточное тепло от сжатия воздуха компрессором требует коррекции угла опережения зажигания (УОЗ) по сравнению с атмосферными аналогами. Оптимальный УОЗ здесь всегда компромисс между мощностью, температурой выхлопа и защитой от разрушительной детонации.

Ключевой фактор – управление температурным режимом: раннее зажигание в турбомоторах провоцирует перегрев поршней и клапанов, а позднее – резко повышает температуру выхлопных газов, создавая риск для турбины. Давление наддува, октановое число топлива, эффективность интеркулера и конструкция камеры сгорания напрямую влияют на допустимые значения УОЗ.

Правила и рекомендации

Основные принципы настройки:

• Снижение УОЗ под нагрузкой: на высоких оборотах и давлении наддува угол уменьшают на 3-8° относительно атмосферных моторов
• Прогрессивное уменьшение: с ростом boost давление УОЗ сокращают ступенчато (пример: -0.5° на каждые 0.2 бара после 1 бара)
• Приоритет антидетонации: даже кратковременная детонация недопустима – используйте датчики детонации с запасом чувствительности

Фактор	Влияние на УОЗ	Коррекция
Повышение давления наддува	Увеличивает риск детонации	-0.3°...-1.2° на 0.1 бара
Рост температуры впуска	Снижает детонационный порог	-0.5°...-2° на +10°С
Использование топлива АИ-98+	Позволяет добавить угол	+2°...+4° vs АИ-95

Критические запреты: никогда не используйте карты УОЗ от атмосферных двигателей, избегайте резких скачков угла в зоне пикового крутящего момента (3500-4500 об/мин), не компенсируйте низкое октановое число уменьшением наддува без коррекции зажигания. Обязательна индивидуальная настройка на стенде с контролем EGT (температуры выхлопа) – допустимый максимум 850-900°С для серийных турбин.

Влияние УОЗ на расход топлива и экологические показатели

Оптимальный угол опережения зажигания (УОЗ) обеспечивает полное сгорание топливовоздушной смеси до достижения поршнем верхней мёртвой точки, что максимизирует эффективность преобразования энергии. При нарушении УОЗ возникают потери тепловой энергии через стенки цилиндра или выпускную систему, напрямую влияя на удельный расход горючего и токсичность выхлопа.

Сдвиг угла относительно расчётных значений изменяет температуру и давление в камере сгорания, что провоцирует химические реакции с образованием вредных соединений. Даже отклонение на 5-10° способно повысить расход на 3-7% и увеличить концентрацию опасных компонентов в отработавших газах в 1.5-2 раза из-за неполного окисления.

Ключевые закономерности

• Раннее зажигание (до ВМТ):
  • Рост давления вызывает детонацию, разрушающую двигатель
  • Увеличение выбросов NO_x из-за пиковых температур
  • Повышенный расход при работе под нагрузкой
• Позднее зажигание (после ВМТ):
  • Неполное сгорание с выделением CO и CH
  • Потеря мощности требует большего открытия дросселя
  • Рост расхода на 8-12% в городском цикле

Параметр	Ранний УОЗ	Оптимальный УОЗ	Поздний УОЗ
Расход топлива	↑ (детонация)	Минимальный	↑↑ (недогрев)
NOx	↑↑	Контролируемый	↓
CO/CH	↓	Норма	↑↑
Мощность	↑ (до детонации)	Максимальная	↓↓

Для снижения экологического ущерба современные ЭБУ динамически корректируют угол на основе данных с датчиков: при прогреве двигателя используется позднее зажигание для быстрого нагрева катализатора, а на установившихся режимах – предельно раннее без детонации. Ручная регулировка УОЗ требует обязательной проверки на газоанализаторе для контроля уровня CO (≤0.5%) и CH (≤50 ppm).

Самоадаптация систем зажигания и ее ограничения

Современные системы управления двигателем оснащены функциями автоматической коррекции угла опережения зажигания (УОЗ) в реальном времени. Это достигается за счет анализа данных с датчиков детонации, лямбда-зондов, расходомеров воздуха и положения коленвала. При обнаружении детонации блок управления мгновенно корректирует УОЗ в сторону уменьшения, предотвращая разрушение двигателя, а после исчезновения опасных факторов – плавно возвращает оптимальные параметры.

Алгоритмы самообучения позволяют ЭБУ адаптироваться к изменяющимся условиям: качеству топлива, износу компонентов, температурным режимам и атмосферному давлению. Система накапливает поправочные коэффициенты в долговременной памяти, обеспечивая стабильную работу при последующих запусках даже без сигнала датчика детонации в аварийном режиме.

Ключевые ограничения адаптивных систем

Несмотря на технологичность, самоадаптация имеет принципиальные границы:

• Физические пределы топлива – октановое число горючего определяет критический порог детонации, который невозможно компенсировать регулировкой УОЗ.
• Неисправности датчиков – выход из строя детонационного сенсора или кислородного датчика лишает систему обратной связи, блокируя адаптацию.
• Механические повреждения – нагар на клапанах, износ поршневых колец или нештатное увеличение степени сжатия требуют физического вмешательства.

Фактор ограничения	Последствие для адаптации
Низкое октановое число топлива	Постоянное смещение УОЗ в позднюю сторону, потеря мощности
Калильное зажигание	Неконтролируемое воспламенение до искры, не корректируется ЭБУ
Загрязнение камеры сгорания	Ложные срабатывания датчика детонации, чрезмерное обогащение смеси

Важно: Адаптация не заменяет диагностику. При устойчивых ошибках по УОЗ (например, P0325) необходима проверка:

1. Состояния высоковольтных проводов и свечей
2. Чистоты дроссельной заслонки и форсунок
3. Герметичности впускного тракта

Экстремальные режимы работы (например, тюнинг с наддувом) требуют ручной калибровки карт зажигания, так как штатные алгоритмы рассчитаны на серийные параметры двигателя.

Проверка меток ГРМ как этап настройки угла зажигания

Совпадение меток газораспределительного механизма (ГРМ) – обязательное условие для точной установки угла опережения зажигания (УОЗ). Неправильное позиционирование распредвала и коленвала относительно друг друга приводит к сдвигу фаз газораспределения, что делает невозможным синхронизацию момента искрообразования с тактом сжатия в нужном цилиндре. Ошибка даже на один зуб ремня ГРМ вызывает существенное отклонение УОЗ от нормы.

Перед регулировкой зажигания необходимо удостовериться в корректном положении меток: совместить метку на шкиве коленвала с указателем на блоке двигателя, а метку на шестерне распредвала – с соответствующей риской на кожухе ремня. Для точности рекомендуется проворачивать коленвал по часовой стрелке за болт крепления шкива (не против!), чтобы исключить влияние backlash в механизме.

Ключевые шаги проверки

1. Обесточивание системы: Снять высоковольтные провода со свечей и отключить катушку зажигания.
2. Доступ к меткам: Демонтировать кожух ремня ГРМ (при наличии).
3. Проворот коленвала: Медленно вращать коленвал до совпадения метки на его шкиве с неподвижным указателем (обычно "0" или "TDC").
4. Контроль распредвала: Проверить совпадение метки на шестерне распредвала с установочной риской на задней крышке ГРМ/корпусе подшипников.

Важно: На двигателях с двумя распредвалами (DOHC) метки должны совпадать на обоих валах одновременно. Для V-образных моторов отдельно проверяются метки на каждой головке блока.

Признак ошибки меток	Влияние на УОЗ
Сдвиг на 1 зуб распредвала	Отклонение УОЗ на 15-30° (зависит от модели ДВС)
Неправильная установка шкива коленвала	Систематическая ошибка УОЗ на всех режимах
Проскальзывание ремня/цепи	Плавающие показатели УОЗ под нагрузкой

После подтверждения правильности меток переходят к регулировке УОЗ с помощью стробоскопа или диагностического сканера. Игнорирование этого этапа приводит к ложным корректировкам базового угла и критическим нарушениям в работе двигателя: калильное зажигание, детонация, потеря мощности.

Список источников

Информация для статьи об угле опережения зажигания была структурирована на основе анализа специализированных технических публикаций, руководств по эксплуатации и ремонту двигателей внутреннего сгорания, а также современных материалов по настройке систем зажигания.

При подготовке рекомендаций и описания особенностей регулировки угла опережения зажигания (УОЗ) использовались данные из следующих авторитетных источников:

• Автомобильные руководства по эксплуатации и техническому обслуживанию (Service Manuals) ведущих производителей двигателей (например, Bosch, GM, Ford, Toyota).
• Учебники и справочники по устройству и теории ДВС: Работы отечественных авторов (например, В.А. Петрова, Н.А. Иващенко) и зарубежных специалистов по двигателестроению.
• Техническая документация и спецификации производителей систем зажигания (Bosch, Delphi, Denso, Magneti Marelli) по настройке и диагностике электронных и трамблерных систем.
• Специализированная периодика: Статьи из журналов "За рулем", "Авторевю", "Автомобилист", а также профильных зарубежных изданий (SAE Technical Papers).
• Инструкции по ремонту (Haynes, Chilton) для конкретных моделей автомобилей.
• Официальные технические бюллетени (TSB) автопроизводителей, касающиеся проблем и корректировок УОЗ.
• Научные публикации и монографии по термодинамике, горению топливовоздушных смесей и управлению двигателем.
• Материалы производителей диагностического оборудования (Autel, Launch, Snap-on) по интерпретации параметров, связанных с УОЗ.

Видео: УГОЛ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ


• Установка упора капота Лада Гранта - пошаговая инструкция

• Руль закусывает в поворотах - почему и как исправить

• Porsche 911 - элитный автомобиль с массовой популярностью
