Универсальный автосканер - проверяем машину сами
Статья обновлена: 18.08.2025
Современный автомобиль – это сложный комплекс электронных систем, где неисправность даже одного датчика может привести к серьезным проблемам или потере комфорта. Раньше точная диагностика требовала визита в сервис и дорогостоящего оборудования.
Сегодня ситуация изменилась. Универсальные диагностические сканеры, доступные по цене и компактные, позволяют любому автовладельцу заглянуть в "мозги" своего транспортного средства. Эти устройства переводят язык ошибок и параметров работы систем машины в понятную информацию.
Эта статья – практическое руководство для тех, кто хочет самостоятельно контролировать состояние своего авто. Мы расскажем, как выбрать универсальный сканер, подключить его к машине, считать и расшифровать коды неисправностей, а также проверить ключевые параметры работы двигателя и других систем в реальном времени. Добро пожаловать в мир самостоятельной диагностики.

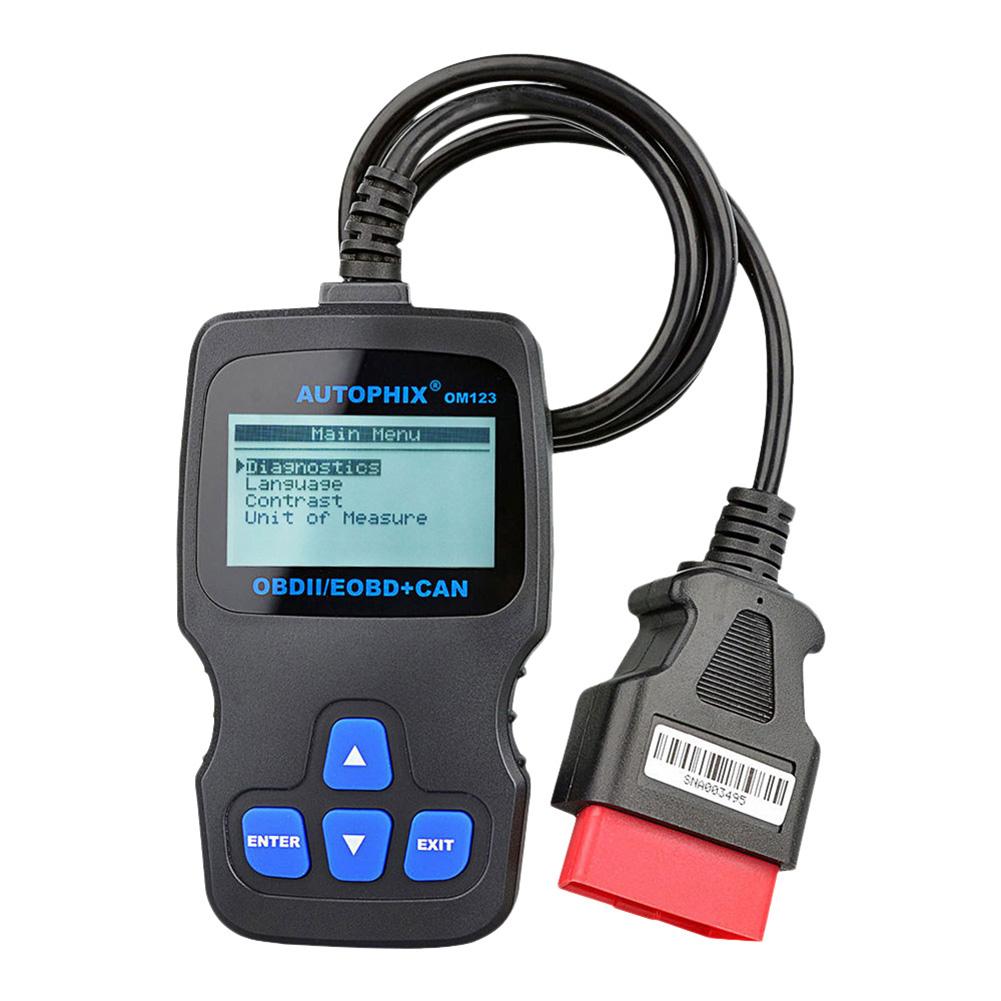

Критерии выбора универсального сканера для диагностики авто
При подборе устройства учитывайте охват марок/моделей автомобилей. Проверьте поддержку протоколов EOBD, OBD-II, CAN, J1850 и специфических систем (европейские, азиатские, американские авто). Уточните год выпуска совместимых ТС – некоторые сканеры работают только с машинами после 2000 года.
Оцените глубину диагностики: базовые модели считывают только ошибки двигателя, продвинутые версии анализируют трансмиссию, ABS, SRS, климат-контроль. Ключевой параметр – возможность сброса ошибок, адаптаций блоков управления и программирования ЭБУ.
Ключевые технические аспекты
| Тип подключения | Bluetooth/Wi-Fi (для мобильных устройств), USB/K-Line (стационарное ПО на ПК), универсальные мультиадаптеры |
| Софт и обновления | Наличие русификации, частоты обновлений баз данных, платность подписки. Open-source решения (Torque Pro) vs. фирменные приложения |
| Дополнительные функции | Графики параметров в реальном времени, генерация отчетов, сервисные интервалы, мониторинг датчиков, VIN-декодер |
Аппаратная надежность критична: корпус должен защищать от влаги/вибраций, разъемы – соответствовать стандарту OBD-2 (16-pin). Проверьте качество чипсета (ELM327 – база, но топовые сканеры используют специализированные процессоры).
Примеры решений по сегментам:
- Бюджет: модели на ELM327 (Vgate, BAFX) с ограниченным функционалом
- Средний уровень: Autel MaxiCOM, Launch CReader с расширенной диагностикой
- Профессиональные: оригинальные дилерские комплексы с би-directional контролем
Подготовка сканера к работе: установка софта и ПО
Перед первым использованием диагностического сканера необходимо установить специализированное программное обеспечение на ваш компьютер или мобильное устройство. Большинство современных сканеров поддерживают работу с приложениями для Windows, Android или iOS, которые можно скачать с официального сайта производителя или из магазинов приложений. Обязательно проверьте совместимость ПО с вашей операционной системой.
После загрузки установочного файла запустите процесс инсталляции, следуя подсказкам мастера установки. Разрешите приложению доступ к USB-портам или Bluetooth-соединению в зависимости от типа подключения сканера. При первом запуске программы может потребоваться регистрация устройства через серийный номер или активационный код из комплекта поставки.
Ключевые этапы настройки
- Обновление прошивки сканера через встроенное меню «Firmware Update»
- Выбор типа подключения: Bluetooth, Wi-Fi или USB
- Настройка параметров связи (скорость обмена данными для OBD-II)
- Установка драйверов CH340/CP210x для USB-адаптеров
Для корректной работы с электронными блоками управления (ЭБУ) автомобиля потребуется загрузить базы данных диагностических протоколов:
- Откройте раздел «Библиотека протоколов» в меню ПО
- Выберите производителя вашего авто (VAG, BMW, Ford и т.д.)
- Скачайте актуальные файлы конфигурации через «Online Update»
| Тип ПО | Назначение | Примеры |
| Базовое | Чтение/очистка ошибок | OBD Auto Doctor |
| Брендовое | Углубленная диагностика | VCDS, Carly |
| Мультимарочное | Поддержка всех марок | Launch X431 |
После завершения установки выполните тестовое подключение к автомобилю при включенном зажигании. Убедитесь, что ПО распознает сканер и отображает основные параметры двигателя (обороты, температура ОЖ). При возникновении ошибок связи проверьте целостность диагностического разъема OBD-II и состояние контактов.
Поиск диагностического разъема OBD-II в вашем автомобиле
Стандарт OBD-II предписывает размещение диагностического разъема в зоне досягаемости водителя, обычно в пределах 1 метра от рулевой колонки. Начните осмотр с пространства под приборной панелью со стороны водителя: проверьте участки над педалями, под рулевым колесом или за откидной панелью. Разъем представляет собой 16-контактную трапециевидную розетку (2 ряда по 8 контактов), часто маркированную значком "OBD", "CAN" или надписью "DIAG".
Если в указанной области разъем не обнаружен, исследуйте альтернативные зоны: нижнюю часть центральной консоли возле рычага КПП, внутреннее пространство бардачка (иногда скрыт за пластиковой заглушкой), участки под пепельницей или подлокотником. В американских и европейских авто после 2001 года разъем всегда расположен открыто – его сокрытие за декоративными элементами запрещено нормами.
Типичные места расположения по маркам
| Марка | Характерное расположение |
|---|---|
| Toyota, Nissan | Ниже рулевой колонки, слева от педали тормоза |
| Volkswagen, Skoda | За съемной крышкой под рулем или в бардачке |
| Ford, Opel | Над педалью газа или под панелью предохранителей |
| BMW, Mercedes | Возле ножного упора водителя или под пепельницей |
Важные нюансы:
- В автомобилях до 1996 года может присутствовать нестандартный разъем – потребуется переходник
- На гибридных моделях ищем порт в моторном отсеке (рядом с блоком предохранителей)
- При отсутствии видимого доступа проверьте скрытые зоны: отстегните декоративные клипсы на нижней панели
Правила безопасного подключения сканера к ЭБУ
Подключение диагностического оборудования требует строгого соблюдения протоколов для предотвращения повреждений электронных компонентов автомобиля. Нарушение процедур может вывести из строя блоки управления, иммобилайзеры или проводку, что повлечет дорогостоящий ремонт.
Всегда сверяйтесь с руководством пользователя сканера и технической документацией автомобиля перед началом работ. Убедитесь в совместимости оборудования с конкретной маркой, моделью и годом выпуска ТС.
Ключевые этапы подключения
Подготовка автомобиля:
- Заглушите двигатель и выньте ключ из замка зажигания
- Отсоедините зарядные устройства и внешние гаджеты от прикуривателя
- Дождитесь отключения реле бензонасоса (характерный щелчок через 2-3 минуты)
Работа с разъемом OBD-II:
- Очистите гнездо диагностического разъема от пыли сжатым воздухом
- Проверьте целостность контактов (16-пиновый разъем под рулевой колонкой)
- Подключайте сканерный кабель без перекоса до характерного щелчка фиксатора
| Запрещенные действия | Риски |
| Подключение при работающем двигателе | Скачки напряжения, повреждение CAN-шины |
| Принудительное извлечение кабеля | Поломка фиксаторов разъема |
| Использование поврежденных адаптеров | Короткое замыкание цепей ЭБУ |
Важно: При работе с гибридными и электромобилями дополнительно отключайте высоковольтную батарею через сервисный разъём согласно мануалу производителя. После завершения диагностики сначала выгрузите данные из программы сканера, затем отключите кабель от разъема, и только после этого запускайте двигатель.
Настройка связи между сканером и бортовым компьютером
Подключите диагностический сканер к разъёму OBD-II автомобиля, расположенному обычно в районе рулевой колонки или под панелью приборов. Убедитесь, что зажигание включено (положение ON), а двигатель заглушён, если иное не указано в инструкции к сканеру. Дождитесь индикации светодиодов на устройстве или звукового сигнала, подтверждающего физическое соединение.
Активируйте Bluetooth или Wi-Fi модуль сканера (для беспроводных моделей) через меню настроек. На смартфоне/планшете зайдите в раздел беспроводных подключений, выберите сеть или устройство, соответствующее модели сканера (название обычно указано на корпусе или в документации). Введите стандартный PIN-код при запросе (чаще 1234 или 0000).
Решение распространённых проблем
При отсутствии связи выполните следующие действия:
- Проверьте целостность кабеля (для проводных сканеров) и чистоту контактов OBD-II разъёма
- Перезагрузите сканер и мобильное устройство, отключите/включите авиарежим
- Обновите прошивку сканера и приложение через официальный магазин ПО
- Убедитесь в совместимости протокола сканера с вашим авто (OBD-2, EOBD, CAN)
Важно: Для некоторых моделей авто (особенно выпущенных до 2004 года) может потребоваться ручной выбор протокола связи в настройках приложения. В случае ошибок инициализации сверьтесь с таблицей типовых кодов неисправностей подключения:
| Код ошибки | Причина | Решение |
| LINK-ERR 0x01 | Нет питания в OBD-разъёме | Проверить предохранитель F30 (стандартная маркировка) |
| LINK-ERR 0x0A | Конфликт протокола | Ручной выбор ISO 9141-2 в настройках |
| BT TIMEOUT | Сбой сопряжения | Удалить устройство из списка Bluetooth и повторить сопряжение |
После успешного соединения дождитесь автоматического определения контроллеров ECU. Не отключайте сканер во время считывания данных – это может вызвать сбои в работе бортовой системы. Для стабильной связи избегайте одновременного использования других Bluetooth-устройств вблизи диагностического оборудования.
Считывание кодов ошибок: пошаговая процедура
После подключения сканера к диагностическому разъёму OBD-II и запуска программного обеспечения переходим к чтению ошибок. Этот этап критичен для понимания неисправностей, зафиксированных электронными блоками управления автомобиля.
Система сохраняет коды ошибок при обнаружении отклонений параметров от нормы. Сканер позволяет извлечь эти данные для последующей расшифровки и анализа, что является основой для дальнейших ремонтных действий.
Алгоритм считывания
- Активация зажигания
Поверните ключ в положение "ON" (без запуска двигателя) для подачи питания на диагностический разъём. - Выбор режима диагностики
В меню сканера выберите пункт "Чтение ошибок" или "Diagnostic Trouble Codes (DTC)". - Инициализация сканирования
Подтвердите запрос на проверку модулей (ECU, ABS, SRS и др.). Сканер автоматически опросит все доступные системы. - Фиксация результатов
- Дождитесь завершения процедуры (1-3 минуты)
- При обнаружении ошибок сканер отобразит список кодов формата P0XXX или C/U/BXXXX
- Если ошибок нет - появится сообщение "No fault codes"
- Запись данных
Сохраните или сфотографируйте коды для расшифровки. Обязательно зафиксируйте статус ошибки:Active Ошибка присутствует сейчас Pending Неустойчивая ошибка (требует повтора) Stored Записана в журнал, но сейчас не активна
Расшифровка полученных кодов неисправностей
После подключения сканера к диагностическому разъёму OBD2 и запуска процедуры сканирования, устройство выдаёт комбинации букв и цифр (например, P0300, U0401 или C1241). Каждый код соответствует конкретной неисправности в электронных системах автомобиля, но требует правильной интерпретации для точного определения проблемы.
Коды формируются по стандартизированной структуре: первый символ указывает на затронутую систему (P – двигатель/трансмиссия, C – шасси, B – кузов, U – сеть связи), следующая цифра обозначает тип кода (0 – общий стандарт OBD2, 1-2 – специфика производителя), а последние две цифры идентифицируют конкретную ошибку. Расшифровка этих комбинаций – ключевой этап диагностики.
Алгоритм работы с кодами
Шаг 1: Определение категории неисправности
Используйте таблицу соответствия для расшифровки первого символа и цифры:
| Код | Система | Тип |
| P0XXX | Двигатель/Трансмиссия (OBD2) | Универсальный |
| P1XXX | Двигатель/Трансмиссия | Производитель |
| C0XXX | Шсси (ABS, ESP) | Универсальный |
| U0XXX | Шина CAN/LIN | Универсальный |
Шаг 2: Анализ описания ошибки
Сканеры с функцией онлайн-базы или предустановленными справочниками автоматически показывают расшифровку. Для универсальных устройств используйте:
- Мобильные приложения (Car Scanner, OBD Auto Doctor)
- Онлайн-базы данных (OBD-Codes.com, DTCsearch.com)
- Руководства по ремонту конкретной марки
Шаг 3: Интерпретация контекста
Обращайте внимание на сопутствующие параметры:
- Статус ошибки (Active/History/Pending)
- Условия срабатывания (температура, обороты, скорость в момент фиксации)
- Сопутствующие коды (цепочка взаимосвязанных неисправностей)
Критические нюансы:
– Коды указывают на симптом, а не всегда на неисправную деталь (например, P0171 – бедная смесь может вызываться датчиком кислорода, топливным насосом или утечкой воздуха).
– Ошибки шасси (C) и сети (U) часто требуют проверки проводки и контактов.
– После ремонта обязательно стирайте коды через меню сканера и выполняйте тест-драйв для проверки.
Анализ параметров в реальном времени (live data)
Функция live data позволяет отслеживать показания датчиков и систем автомобиля в режиме реального времени. Это ключевой инструмент для диагностики скрытых неисправностей, которые не фиксируются как ошибки в ЭБУ. Сканер отображает текущие значения параметров (обороты двигателя, температура охлаждающей жидкости, положение дроссельной заслонки и т.д.) в виде цифровых значений или графиков.
Для корректного анализа необходимо понимать нормативные показатели вашей модели авто. Сравнивайте данные сканера с эталонными значениями из технической документации, обращая внимание на отклонения при разных режимах работы двигателя (холостом ходу, под нагрузкой). Особенно важны параметры, влияющие на смесь топлива и работу систем впрыска.
Ключевые параметры для мониторинга
- Кислородные датчики (O₂): Напряжение сигнала (0.1–0.9V) и скорость переключения. Медленный отклик указывает на износ датчика.
- Долговременная/кратковременная коррекция топлива (LTFT/STFT): Диапазон ±10%. Превышение свидетельствует о проблемах с подачей воздуха или топлива.
- Положение дроссельной заслонки: В закрытом состоянии – 0%, при полном нажатии – 80–100%. Аномалии указывают на неисправность датчика или механизма.
- Давление в топливной рампе: Сравнение с номиналом для модели (например, 3.8–4.2 бар). Падение давления вызывает "обеднение" смеси.
| Параметр | Нормальный диапазон | Признаки неисправности |
|---|---|---|
| Обороты холостого хода | 650–850 об/мин (бензин) | Колебания >100 об/мин, плавание оборотов |
| Температура охлаждающей жидкости | 85–105°C (прогретый двигатель) | Медленный прогрев, перегрев |
| Расход воздуха (MAF) | 2–6 г/с (на холостом ходу) | Заниженные/завышенные показания при изменении нагрузки |
Важно: Анализируйте параметры в динамике – имитируйте условия возникновения проблемы (разгон, торможение, прогрев). Например, резкое нажатие педали газа должно вызывать кратковременное обогащение смеси (коррекция STFT +8...15%). Отсутствие реакции – признак неисправности топливного насоса или засорения форсунок.
Используйте графическое отображение данных для визуализации взаимосвязей. Одновременный вывод 4–6 параметров (например, обороты, коррекция топлива, сигнал O₂, нагрузка двигателя) помогает выявить причинно-следственные связи неполадок. Фиксируйте "срезы" данных при появлении симптомов для последующего анализа.
Интерпретация показаний датчиков двигателя
Сканер выводит потоки данных (PID) с датчиков в числовом виде. Понимание нормальных диапазонов значений и взаимосвязей между параметрами – ключ к точной диагностике. Сравнивайте показания с эталонными для конкретной модели двигателя при разных режимах работы (холостой ход, прогазовка, движение под нагрузкой).
Обращайте внимание не только на абсолютные цифры, но и на динамику изменений: резкие скачки, залипание значений, противоречия в показаниях взаимосвязанных датчиков. Анализируйте данные в комплексе – один параметр редко дает полную картину неисправности.
Ключевые датчики и их показания
Датчик массового расхода воздуха (ДМРВ):
- Норма: 1.5-4.5 г/с на холостом ходу (зависит от объема двигателя)
- Признаки неисправности: Заниженные значения (подсос воздуха после датчика), завышенные (загрязнение), плавающие обороты, повышенный расход топлива.
Датчик положения дроссельной заслонки (ДПДЗ):
- Норма: 0% при закрытой заслонке, 80-100% при полном открытии.
- Признаки неисправности: Резкие скачки напряжения, несоответствие между % открытия и показаниями ДМРВ/ДК, ошибки адаптации.
Датчик кислорода (ДК, лямбда-зонд):
| Показание | Напряжение (В) | Состояние смеси |
| Богатая | 0.6 - 1.0 | Избыток топлива |
| Бедная | 0.1 - 0.4 | Недостаток топлива |
| Норма | 0.45 ± частые колебания | Стехиометрия (λ≈1) |
Медленный отклик или отсутствие колебаний указывают на износ датчика.
Датчик температуры охлаждающей жидкости (ДТОЖ):
- Норма: 85-105°C в прогретом состоянии.
- Признаки неисправности: Недостоверно низкие показания (обогащенная смесь, трудный пуск), завышенные (обедненная смесь, детонация), обрыв цепи (замена на фиктивное значение ~ -40°C).
Датчик положения коленчатого вала (ДПКВ):
- Контролируется не числовое значение, а наличие сигнала и его стабильность.
- Признаки неисправности: Пропуски воспламенения, внезапная остановка двигателя, отсутствие искры/впрыска. Ошибки по пропускам зажигания в цилиндрах часто связаны с ДПКВ.
Датчик детонации:
- Отображает уровень шумов детонации в условных единицах.
- Норма: Нулевое или близкое к нулю значение при отсутствии детонации.
- Признаки неисправности: Постоянно высокие показания (ложные срабатывания) или их полное отсутствие при явной детонации (металлический стук).
Диагностика топливной системы по данным сканера
Анализ параметров топливной системы через диагностический сканер начинается с проверки ключевых показателей в реальном времени. Необходимо отслеживать данные с датчиков, регулирующих подачу топлива и соотношение воздух-топливо, чтобы выявить отклонения от нормы.
Особое внимание уделяется показателям давления в топливной рампе, корректировкам топливоподачи и работе форсунок. Резкие колебания значений или выход за допустимые диапазоны сигнализируют о неисправностях, требующих детального изучения.
Критические параметры для анализа
Основные данные сканера, требующие интерпретации:
- Давление в топливной рампе: Норма 2.8–4.0 бар (бензин). Падение указывает на неисправность насоса, регулятора или засор фильтра.
- Долгосрочные/краткосрочные топливные коррекции: Допуск ±10%. Превышение свидетельствует о дисбалансе смеси (утечки воздуха, загрязнение форсунок).
- Напряжение датчика кислорода (λ-зонд): Быстрые колебания 0.1–0.9 В. "Застывшие" значения – признак失效 датчика.
- Время впрыска форсунок: Резкое увеличение длительности сигнализирует о падении производительности.
Типовые неисправности и их признаки в данных
| Проблема | Параметры сканера | Диагностический признак |
|---|---|---|
| Слабый топливный насос | Давление в рампе | Падение ниже 2.5 бар на холостом ходу |
| Загрязненные форсунки | Коррекции топливоподачи | LTFT > +15% при равномерном движении |
| Утечка вакуума | Краткосрочные коррекции | STFT > +25% на холостом ходу |
| Неисправный регулятор давления | Давление/коррекции | Скачки давления при резком сбросе газа |
Для точной локализации неисправности совмещайте данные сканера с проверкой механики: замером давления манометром, тестом производительности форсунок, осмотром вакуумных шлангов. Например, высокие коррекции при нормальном давлении требуют диагностики датчиков расхода воздуха или кислорода.
Используйте графики сканера для отслеживания динамики параметров: резкие изменения времени впрыска или "плавание" оборотов при постоянной нагрузке четко указывают на проблемы в топливной системе.
Проверка системы зажигания с помощью live-диагностики
Live-диагностика позволяет в реальном времени отслеживать ключевые параметры системы зажигания при работающем двигателе. Сканер считывает данные напрямую с датчиков и электронных блоков управления, что дает точную картину состояния компонентов без разборки узлов.
Для корректного анализа прогрейте двигатель до рабочей температуры и убедитесь в стабильности оборотов холостого хода. Подключите сканер к диагностическому разъему OBD-II, выберите соответствующий блок управления двигателем (ECU) и перейдите в раздел live-данных (PIDs).
Ключевые параметры для мониторинга
Отслеживайте следующие показатели в динамике:
- Обороты двигателя (RPM) – колебания более ±50 об/мин указывают на нестабильность зажигания
- Угол опережения зажигания – резкие отклонения от нормы (обычно 5°-15° на холостом ходу) сигнализируют о неисправностях датчиков
- Напряжение бортовой сети – значения ниже 13.5В при работающем двигателе говорят о проблемах генератора
- Пропуски воспламенения (Misfire Count) – счетчик по цилиндрам выявляет неработающие свечи или катушки
Интерпретация данных:
| Параметр | Норма | Отклонение |
| Длительность импульса форсунок | 2.0–4.0 мс (хол. ход) | Резкий рост – утечки в топливной системе |
| Коррекция топливоподачи (STFT) | ±5% | Выход за пределы ±10% – неисправности ДМРВ/лямбда-зонда |
| Опорное напряжение датчиков | 5.0±0.1В | Скачки – проблемы с проводкой или ECU |
Типичные проблемы и их признаки:
- Проседание оборотов при резком нажатии педали газа – засорение топливных форсунок
- Плавание угла опережения – неисправность датчика детонации
- Рост счетчика пропусков в одном цилиндре – проверьте свечу и катушку зажигания
Важно: Сравнивайте данные с эталонными значениями для конкретной модели авто. Фиксируйте показатели в разных режимах: холостой ход, 2000 об/мин, нагрузка (движение с помощником).
Тестирование датчика кислорода (лямбда-зонда)
Подключите диагностический сканер к OBD-II разъёму автомобиля при включенном зажигании. В главном меню выберите раздел "Данные в реальном времени" или "Live Data", затем найдите параметры, связанные с лямбда-зондом (обычно обозначаются как "O2 Sensor", "Lambda" или "Bank 1 Sensor 1").
Запустите двигатель и прогрейте его до рабочей температуры (80-90°C), так как холодный датчик не передаёт корректные данные. Оставьте мотор работать на холостых оборотах для стабилизации показаний.
Ключевые параметры для проверки
Обратите внимание на три критических показателя:
- Напряжение сигнала: Должно колебаться в диапазоне 0.1–0.9 В. Стабильные значения вне этого диапазона (например, постоянно 0.45 В) указывают на неисправность.
- Частота переключений: Исправный датчик меняет показания 8–10 раз за 10 секунд. Медленная реакция (менее 5 циклов) свидетельствует об износе.
- Состояние нагревателя: Проверьте сопротивление подогревателя в меню сканера. Значение ниже 5 Ом или обрыв цепи требуют замены датчика.
Для детального анализа используйте график напряжения в режиме осциллографа (если поддерживается сканером). Кривая должна иметь выраженные пики и впадины без "плато". Плавная синусоида вместо острых перепадов сигнализирует о загрязнении или повреждении чувствительного элемента.
| Ошибка сканера | Возможная причина |
|---|---|
| P0130 / P0136 | Обрыв цепи или короткое замыкание |
| P0131 / P0137 | Низкое напряжение сигнала (обеднённая смесь) |
| P0132 / P0138 | Высокое напряжение сигнала (переобогащение) |
| P0133 / P0139 | Медленный отклик датчика |
При выявлении отклонений проверьте целостность проводки и разъёмов датчика, отсутствие механических повреждений. Загрязнение антифризом или маслом также вызывает сбои – осмотрите корпус на наличие подтёков. Если параметры не соответствуют норме после очистки контактов, требуется замена лямбда-зонда.
Сброс ошибок Check Engine после устранения неисправности
После успешного ремонта, вызвавшего загорание лампы Check Engine, необходимо программно удалить ошибку из памяти электронного блока управления (ЭБУ). Процедура выполняется через диагностический сканер в разделе "Стирание кодов неисправностей" или аналогичном. Важно убедиться, что проблема действительно устранена – в противном случае ошибка появится снова через несколько минут работы двигателя.
Сканер не просто очищает индикатор на приборной панели, а полностью обнуляет диагностические данные по конкретной неисправности. Это включает сброс статуса "готовности" мониторов OBD-II, что критично для прохождения техосмотра. Некоторые ЭБУ требуют выполнения дополнительных условий для подтверждения исправности: циклы прогрева, движение на определенных скоростях или повторные запуски двигателя.
Правильная последовательность действий
- Подключите сканер к диагностическому разъёму OBD-II (расположен обычно под рулевой колонкой)
- Выберите функцию: "Стереть коды ошибок", "Clear DTCs" или "Сброс ошибок"
- Запустите двигатель и дайте поработать на холостом ходу 3-5 минут
- Проведите тест-драйв: 10-15 минут в разных режимах (равномерное движение, ускорения)
- Проверьте статус мониторов через сканер в разделе "I/M Readiness"
| Ситуация | Действие |
|---|---|
| Лампа Check Engine погасла сразу | Ошибка стёрта, но требуется проверка готовности систем |
| Индикатор загорелся повторно | Неисправность не устранена – считайте новые коды ошибок |
| Статус мониторов "Not Ready" | Продолжить эксплуатацию авто для выполнения циклов самодиагностики |
Важно: Отключение АКБ для сброса ошибки – устаревший метод. Он вызывает обнуление адаптаций ЭБУ и калибровок, что может ухудшить работу двигателя. Всегда используйте штатные функции сканера.
Диагностика системы ABS своими руками
Для самостоятельной проверки ABS потребуется универсальный диагностический сканер, поддерживающий протоколы вашего автомобиля (OBD-II, CAN). Подключите сканер к диагностическому разъёму OBD, обычно расположенному под рулевой колонкой или в районе бардачка. Включите зажигание автомобиля, но не запускайте двигатель.
Перейдите в меню сканера и выберите модуль "ABS" или "Тормозная система". Запустите сканирование на наличие кодов неисправностей (DTC). Сканер считает сохранённые ошибки системы, которые указывают на конкретные проблемы: отказ датчиков колес, неполадки гидравлического блока, обрыв проводки или низкое напряжение.
Анализ и устранение неполадок
Расшифровка кодов ошибок: Используйте встроенную базу сканера или мобильное приложение для интерпретации кодов (например, P0500 – неисправность датчика скорости). Обратите внимание на циферно-буквенные обозначения после кода – они уточняют зону поломки (FL – переднее левое колесо, RR – заднее правое и т.д.).
Проверка данных в реальном времени: В разделе "Live Data" отследите показания датчиков ABS при движении авто на малой скорости (10-20 км/ч). Сравните значения скорости вращения всех колёс:
- Если одно из значений равно нулю или сильно отличается от других – проблема в датчике или проводке этого колеса.
- Резкие скачки данных указывают на загрязнение/повреждение датчика или зубчатого кольца.
Популярные неисправности и решения:
| Код ошибки | Возможная причина | Действия |
|---|---|---|
| C1010-C1013 | Обрыв/короткое замыкание датчика колеса | Проверить разъём и проводку, заменить датчик |
| C1200-C1203 | Низкий сигнал датчика | Очистить датчик от грязи, проверить зазор до зубчатого кольца |
| C1400 | Неисправность гидравлического модулятора | Диагностика насоса ABS, проверка предохранителей |
После ремонта очистите ошибки через меню сканера ("Clear DTC") и проведите тест-драйв. Если лампа ABS погасла, а сканер не показывает новых ошибок – система функционирует нормально. При повторном появлении ошибок требуется углублённая диагностика мультиметром или осциллографом.
Проверка электронных систем безопасности (SRS, ESP)
Диагностика систем SRS (подушки безопасности) и ESP (курсовой устойчивости) требует особой осторожности из-за критичности этих узлов для защиты водителя и пассажиров. Универсальный сканер позволяет считать коды неисправностей, проверить датчики и состояние блоков управления без визита в сервис, но исключает физическое вмешательство в компоненты (например, демонтаж подушек).
Перед началом сканирования убедитесь, что зажигание включено, а двигатель заглушен. Подключите адаптер к OBD-II разъёму (обычно расположен у рулевой колонки) и синхронизируйте его со смартфоном/планшетом через Bluetooth или Wi-Fi. Выберите в меню сканера соответствующие модули: "Airbag" для SRS и "ABS/ESP" для системы стабилизации.
Этапы диагностики SRS
Основные проверяемые параметры:
- Ошибки контроллера (коды типа B00XX, U01XX)
- Состояние датчиков удара (front/side impact sensors)
- Сопротивление пиропатронов водительской/пассажирской подушек
- Работоспособность преднатяжителей ремней безопасности
Обнаружение ошибок B1000 или B1120 указывает на неисправность контроллера или обрыв цепи. Важно: сброс ошибок допустим только после устранения неполадки – в противном случае система останется неактивной.
Диагностика ESP/ABS
Ключевые проверки через сканер:
- Считать ошибки модуля гидравлического блока (коды C11XX, C12XX)
- Протестировать датчики угла поворота руля и поперечного ускорения
- Проверить показания датчиков скорости вращения колёс (WSS) на всех осях
- Проанализировать данные давления в тормозной системе в режиме реального времени
Расхождение значений WSS более 2-3 км/ч между колёсами провоцирует ложные срабатывания ESP. Ошибка C1210 сигнализирует о неполадках насоса модулятора.
| Типичные ошибки | Система | Возможная причина |
|---|---|---|
| B1015 | SRS | Низкое сопротивление подушки |
| C0123 | ESP | Обрыв датчика тормозного давления |
| U0423 | ESP/SRS | Сбой связи между модулями |
После устранения неисправностей используйте функцию сканера "Сброс адаптаций" для ESP – это калибрует датчики нулевого положения руля. Для SRS обязательна аппаратная инициализация блока после замены компонентов – её выполняет только спецоборудование.
Какие данные сохранить для визита к автоэлектрику
Сохраните полный список ошибок (DTC – Diagnostic Trouble Codes) из памяти ЭБУ, включая статус (активные/исторические). Убедитесь, что сканер отобразил все коды для каждого модуля (двигатель, АКПП, ABS, SRS и т.д.). Зафиксируйте точные формулировки ошибок – не полагайтесь на память.
Запишите актуальные параметры работы систем в момент появления симптомов неисправности. Ключевые данные: напряжение бортовой сети, обороты холостого хода, температура охлаждающей жидкости, показания датчиков кислорода (лямбда-зондов), давление топлива (если доступно), сигналы дроссельной заслонки. Сохраните графики (если сканер поддерживает логгирование) при резком нажатии на педаль газа или тормоза.
Обязательные данные для передачи специалисту
- Скриншоты/фото экрана сканера: коды ошибок, замеренные параметры, графики сигналов.
- Видеозапись поведения авто при возникновении проблемы (если неисправность воспроизводится).
- Модель сканера и версия ПО – для понимания корректности интерпретации данных.
| Тип данных | Примеры | Важность |
|---|---|---|
| Коды ошибок (DTC) | P0301, U0126, C0040 | Критично (с указанием статуса) |
| Замороженные кадры (Freeze Frame) | Обороты: 1240 об/мин, Напряжение: 13.2V | Высокая (параметры при ошибке) |
| Логи параметров | График сигнала ДПКВ, давление в топливной рампе | Средняя/Высокая (для плавающих неисправностей) |
- Не стирайте ошибки перед визитом – это затрудняет диагностику.
- Зафиксируйте условия появления сбоя: холодный/горячий двигатель, скорость, нагрузка.
- Укажите предпринятые действия: замена датчиков, сброс адаптаций, отключение АКБ.
Обновление прошивки сканера для работы с новыми авто
Регулярное обновление прошивки диагностического сканера – критически важная процедура для взаимодействия с автомобилями последних лет выпуска. Производители постоянно вносят изменения в электронные блоки управления (ЭБУ), добавляют новые протоколы связи и расширяют перечень диагностируемых параметров, что требует актуального программного обеспечения на вашем устройстве.
Без своевременных обновлений сканер может некорректно распознавать ЭБУ, отображать неверные коды ошибок или полностью терять связь с системами нового авто. Это сводит на нет эффективность самостоятельной диагностики и может привести к ошибочным выводам о состоянии машины.
Процесс обновления: ключевые этапы
1. Поиск и загрузка обновлений:
- Официальный источник: используйте только ПО с сайта производителя сканера или авторизованных дилеров
- Проверка совместимости: убедитесь, что версия прошивки подходит для вашей модели устройства
- Резервное копирование: сохраните текущую прошивку на ПК перед началом процедуры
2. Практическое обновление:
- Подключите сканер к компьютеру через USB-кабель
- Запустите фирменную утилиту для обновления (например, ScanToolUpdater или iScanPC)
- Выберите загруженный файл прошивки в формате .bin или .upd
- Не прерывайте процесс до получения подтверждения об успешной установке
| Проблема | Решение |
|---|---|
| Сканер не определяется ПК | Установите драйверы с диска/сайта, проверьте кабель |
| Ошибка верификации | Повторите загрузку файла, проверьте целостность архива |
| Потеря связи при обновлении | Используйте ИБП для ПК, отключите энергосбережение |
Если после обновления сохраняются проблемы с распознаванием авто, проверьте поддержку конкретной марки/года выпуска в описании прошивки. Для работы с экзотическими или глубоко модифицированными ЭБУ могут потребоваться специализированные версии ПО.
Список источников
При подготовке материала использовались специализированные технические ресурсы и профильные издания, посвященные автомобильной диагностике. Основное внимание уделялось практическим руководствам и экспертным обзорам оборудования.
Следующие источники содержат детальную информацию о принципах работы сканеров OBD2, протоколах диагностики и интерпретации кодов неисправностей. Они помогут глубже изучить методы самостоятельного тестирования систем автомобиля.
Рекомендуемые материалы
- SAE J1979 - стандарт диагностики OBD2
- Руководства по эксплуатации мультимарочных сканеров Launch, Autel, Delphi
- Технические бюллетени Society of Automotive Engineers
- Пособие "Диагностика электронных систем автомобиля" (изд. За рулём)
- Базы данных кодов ошибок DTC Database производителей сканеров
- Форум технических специалистов Diagnostic Experts Forum
- Исследования International Journal of Automotive Technology
- Видеоинструкции канала "Автодиагност" на YouTube
