Универсальный инструмент для прокачки тормозов
Статья обновлена: 18.08.2025
Замена тормозной жидкости – обязательная процедура для безопасности автомобиля.
Традиционная прокачка с помощником неудобна и требует участия двух человек.
Универсальное приспособление решает эту проблему, позволяя работать самостоятельно.
Устройство обеспечивает точный контроль процесса и исключает ошибки при удалении воздуха.
Рассмотрим принцип работы и преимущества компактного инструмента для обслуживания тормозов.

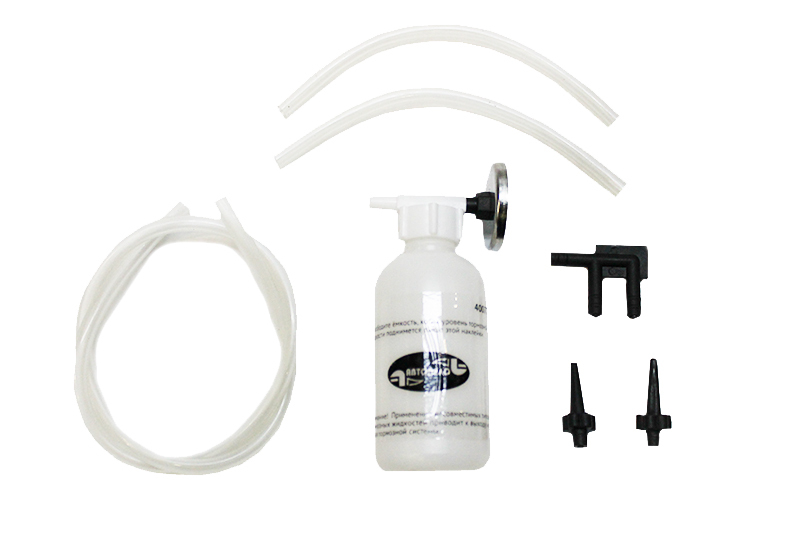

Конструкция универсального прокачного набора
Основу набора составляет герметичная ёмкость для отработанной жидкости, изготовленная из химически стойкого пластика. Эта ёмкость оснащена прозрачными стенками или уровнемером для визуального контроля количества собранной жидкости, а также клапаном для безопасного сброса избыточного давления, возникающего в процессе работы.
Ключевым элементом является универсальный переходник с быстросъёмным соединением, адаптированный под различные типы штуцеров прокачки (DIN, ISO, метрические, дюймовые). Переходник комплектуется набором сменных наконечников из латуни или оцинкованной стали, обеспечивающих плотный контакт без деформации штуцера. Для соединения с ёмкостью используется армированный виниловый или резиновый шланг длиной 1.5-2 метра, рассчитанный на давление до 3 бар.
Комплектующие и аксессуары

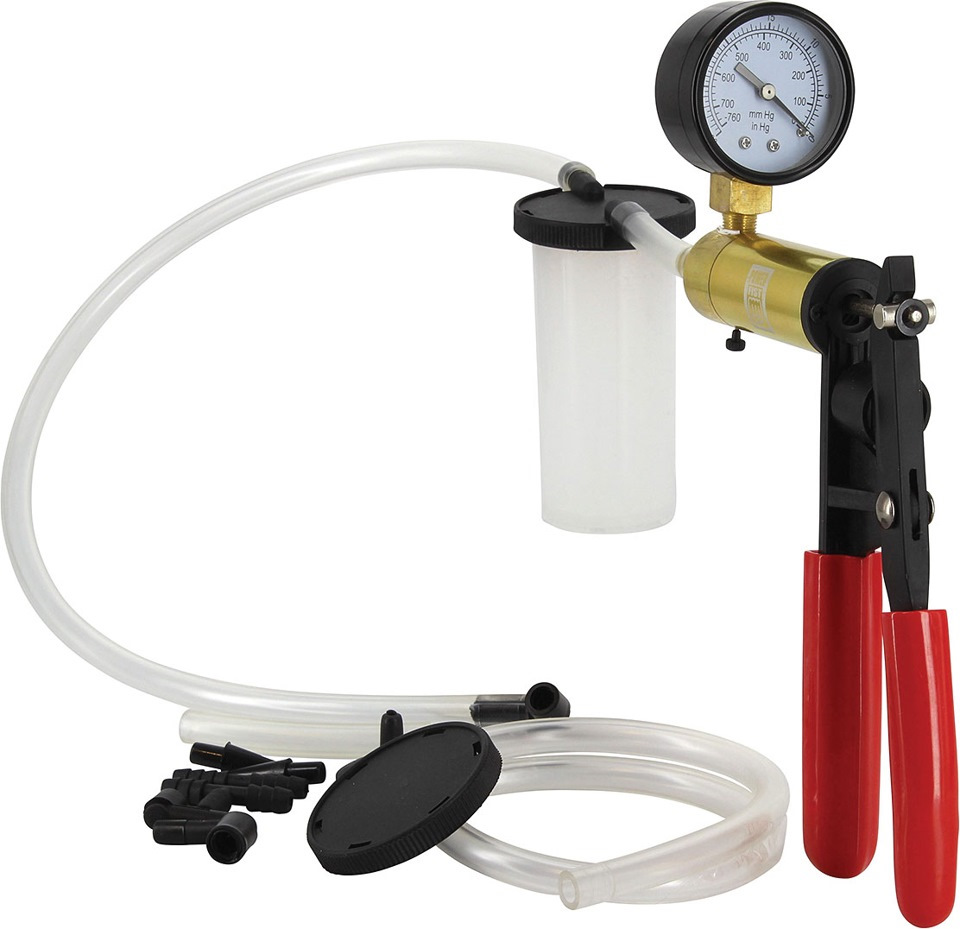

- Двухканальный вакуумный насос - ручной (поршневого типа) или электрический с манометром и регулятором разрежения.
- Набор ключей-воротков для доступа к труднодоступным штуцерам.
- Запасные уплотнительные кольца и манжеты для переходников.
- Фильтр-сетка на входном патрубке ёмкости для улавливания взвесей.
| Элемент | Материал | Рабочий диапазон |
| Наконечники | Латунь | M6-M12, 1/8"-3/8" |
| Шланг | Винил/EPDM | -40°C до +120°C |
| Корпус ёмкости | Полипропилен | Объем 0.8-1.5 л |
- Сборка начинается с подбора наконечника под конкретный штуцер.
- Шланг фиксируется на переходнике и ёмкости самозажимными хомутами.
- Вакуумный насос подключается к резьбовому порту на крышке резервуара.
Для удобства хранения все компоненты размещаются в кейсе с ложементом. Некоторые модели включают магнитный держатель для крепления ёмкости на кузов авто и встроенный прозрачный отсек для контроля чистоты выходящей жидкости.
Принцип работы однопоршневого метода
Однопоршневой метод прокачки основан на создании избыточного давления в тормозной системе через один контрольный порт суппорта. Для этого используется универсальный адаптер, герметично фиксируемый вместо штатного штуцера прокачки. Приспособление подключается к резервуару с тормозной жидкостью и ручному или механическому насосу.
Нагнетание жидкости осуществляется строго в направлении от главного тормозного цилиндра к суппорту. Давление вытесняет воздух через центральный канал адаптера в подготовленную емкость. Ключевое отличие от классической прокачки – отсутствие необходимости многократно открывать/закрывать штуцер, так как система остается герметично закрытой на протяжении всего процесса.
Последовательность операций
- Установка адаптера на штуцер прокачки целевого суппорта
- Подключение шланга высокого давления от насоса к адаптеру
- Подсоединение сливного шланга к выходному клапану адаптера
- Плавное нагнетание жидкости насосом (1-2 бар)
- Визуальный контроль выхода пузырьков воздуха через прозрачный сливной шланг
- Прекращение прокачки при появлении однородной струи жидкости без воздуха
Критические параметры контроля:
| Давление в системе | Не более 2 бар для предотвращения повреждения уплотнений |
| Объем прокачки | Минимум 150 мл на контур для полного вытеснения воздуха |
Преимущество метода – одновременное удаление воздуха из всей магистрали за счет постоянного давления, что особенно эффективно для систем с ABS. Ограничение – необходимость индивидуальной обработки каждого суппорта при последовательной прокачке контуров.
Подсоединение к главному тормозному цилиндру
Откройте капот автомобиля и найдите главный тормозной цилиндр, расположенный на вакуумном усилителе в моторном отсеке. Снимите защитный колпачок с одного из выходных штуцеров цилиндра, предварительно очистив область вокруг него от грязи ветошью.
Плотно навинтите переходник универсального приспособления на штуцер ГТЦ, соблюдая соосность резьбы. Убедитесь в отсутствии перекоса и затяните соединение гаечным ключом с умеренным усилием, не допуская срыва резьбы. Проверьте герметичность стыка визуально.
Порядок подключения
- Присоедините прозрачный шланг от приспособления к установленному переходнику
- Зафиксируйте соединение пластиковой гайкой с уплотнительным кольцом
- Опустите второй конец шланга в ёмкость для отработанной жидкости
Важно: При работе с системами ABS используйте специальные переходники из комплекта, предотвращающие повреждение клапанов. Для цилиндров с диагональной схемой подключения последовательность прокачки начинайте с наиболее удалённого от ГТЦ штуцера.
| Тип ГТЦ | Рекомендуемый адаптер |
| DOT 3/4 | Универсальный конический |
| DOT 5.1 | Адаптер с тефлоновой лентой |
| ABS Bosch | Квадратный профиль 10мм |
При подключении к цилиндрам с пластиковым бачком избегайте чрезмерного давления на корпус. Контролируйте уровень жидкости в бачке каждые 3-5 качков тормозной педали, не допуская опустошения резервуара во избежание завоздушивания системы.
Регулировка давления в системе прокачки
Точная регулировка давления критична для безопасной и эффективной прокачки тормозной системы. Избыточное давление способно повредить уплотнители, суппорты или главный цилиндр, а недостаточное – не удалит воздух полностью. Универсальное приспособление оснащено регулируемым редуктором, позволяющим задавать оптимальное значение для конкретного автомобиля в диапазоне 0,5–2,5 бар.
Контроль осуществляется через встроенный манометр с четкой шкалой. Регулировочный винт или рукоятка на редукторе обеспечивают плавное изменение давления при подаче воздуха от компрессора. Фиксатор предотвращает самопроизвольное смещение выставленного параметра во время работы.
Последовательность настройки давления
- Подключите приспособление к штуцеру прокачки тормозной системы.
- Откройте вентиль подачи воздуха от компрессора.
- Плавно вращайте регулировочный винт, наблюдая за показаниями манометра.
- Установите требуемое давление, рекомендованное производителем авто (обычно 1-1.5 бар).
- Зафиксируйте положение регулятора стопорной гайкой.
Важно: Все соединения должны быть герметичны. Проверяйте стабильность давления на манометре перед открытием тормозных штуцеров.
| Тип тормозной системы | Рекомендуемое давление (бар) |
|---|---|
| Легковые авто (дисковые тормоза) | 1.0–1.5 |
| Грузовые авто (барабанные тормоза) | 1.5–2.0 |
| Мотоциклы / скутеры | 0.5–0.8 |
Порядок прокачки классической тормозной схемы
Перед началом работ убедитесь в наличии достаточного количества свежей тормозной жидкости, соответствующей спецификации производителя. Подготовьте прозрачный шланг, подходящий по диаметру к штуцерам прокачки, и чистую емкость для сбора старой жидкости. Автомобиль должен стоять на ровной поверхности с установленными противооткатными упорами.
Проверьте уровень жидкости в бачке главного тормозного цилиндра – он должен находиться между отметками MIN и MAX. На протяжении всей процедуры контролируйте этот уровень, не допуская опускания ниже минимальной отметки, чтобы предотвратить завоздушивание системы. Все работы выполняйте в защитных перчатках.
Последовательность действий
- Начните с самого дальнего от ГТЦ колеса:
- Правый задний тормозной механизм (для левостороннего расположения руля)
- Левый задний
- Правый передний
- Левый передний
- Подготовьте штуцер:
- Очистите штуцер прокачки от грязи
- Наденьте прозрачный шланг на штуцер
- Погрузите второй конец шланга в емкость с тормозной жидкостью
- Выполните прокачку:
- Попросите помощника несколько раз нажать педаль тормоза и удерживать её
- Открутите штуцер на ¼-½ оборота ключом
- Дождитесь выхода пузырьков воздуха и ослабления педали
- Затяните штуцер до упора
Повторяйте цикл до полного исчезновения воздушных пузырей в шланге
- Контролируйте жидкость:
- Доливайте новую жидкость в бачок после прокачки каждого контура
- Используйте только жидкость из герметично закрытой тары
После завершения всех контуров проверьте ход педали – он должен стать упругим без провалов. Обязательно удалите остатки тормозной жидкости с деталей кузова и дисков во избежание повреждения лакокрасочного покрытия и снижения эффективности торможения. Проведите тестовое торможение на малой скорости перед эксплуатацией.
Особенности работы с ABS и ESP
При прокачке тормозных систем с ABS и ESP стандартная процедура требует модификаций из-за наличия гидравлических насосов и клапанов в блоке управления. Воздух может задерживаться в сложных контурах модулятора, особенно после замены компонентов или при низком уровне жидкости. Электроника активно управляет давлением в рабочих циклах, что создаёт дополнительные сложности для ручной прокачки.
Обязательным условием является использование диагностического сканера для активации сервисных режимов насоса и клапанов. Без этого невозможно полноценно удалить воздух из высоких точек системы. Современные автомобили часто требуют циклического выполнения процедуры: несколько последовательных запусков насоса с контролем уровня жидкости через OBD-интерфейс.
Ключевые отличия от классической системы
- Принудительная активация насоса ABS через сканер для прокачки магистралей модулятора
- Контроль давления в аккумуляторе ESP (на некоторых моделях)
- Чередование открытия/закрытия соленоидов при прокачке каждого контура
| Тип системы | Риски при неправильной прокачке | Обязательные инструменты |
| ABS без ESP | Воздушные пробки в модуляторе, снижение эффективности торможения | Сканер базового уровня |
| ESP/ESC | Некорректная работа стабилизации, ошибки датчиков колес | Профессиональный сканер с функциями bleed |
Важно: При работе с гибридами и электромобилями перед началом процедуры обязательно отключайте высоковольтную систему через сервисный разъём. Температура модулятора ABS не должна превышать 60°C во избежание повреждения уплотнений.
Контроль уровня тормозной жидкости в резервуаре
Регулярная проверка уровня жидкости в бачке главного тормозного цилиндра – обязательный этап прокачки. Недостаточный объем приведет к засасыванию воздуха в систему через компенсационные отверстия, сводя на нет все усилия. Убедитесь, что уровень составляет не менее ¾ от максимальной отметки перед началом работ и не опускается ниже ⅓ в процессе откачки.
Используйте только рекомендованную производителем тормозную жидкость из герметично закрытой тары. Посторонние примеси или влага, содержащаяся в открытой емкости, резко снижают температуру кипения состава. Для удобства долива применяйте чистую воронку с мелким фильтром либо шприц с удлинительной трубкой.
Критические правила контроля
- Партнерская синхронизация: Ассистент, нажимающий на педаль, должен получать команды только после визуальной проверки уровня оператором у резервуара.
- Маркировка резервуара: Нанесите контрастные метки несмываемым маркером (MIN и MAX) на внешнюю стенку бачка при отсутствии штатной шкалы.
| Симптом | Причина | Действие |
|---|---|---|
| Резкое падение уровня | Утечка в магистралях или суппортах | Немедленно прекратить прокачку, искать повреждения |
| Мутная жидкость с осадком | Загрязнение системы, старение уплотнений | Полная замена жидкости с промывкой контура |
- Откройте резервуар и снимите защитную сетку (при наличии)
- Доливайте жидкость малыми порциями, не допуская перелива
- Протрите горловину бачка перед окончательным закрытием крышки
Техника безопасности при создании избыточного давления
Принудительное нагнетание давления в тормозной системе требует строгого соблюдения мер предосторожности для исключения аварийных ситуаций. Превышение допустимых параметров создает риски разрушения компонентов, разрыва магистралей и резкого выброса тормозной жидкости.
Опасность усиливается при использовании самодельных адаптеров или некалиброванных источников давления. Непредсказуемое разрушение узлов может привести к травмам от осколков, химическим ожогам кожи и глаз, а также повреждению окружающих деталей автомобиля.
Критические меры безопасности
- Ограничение давления:
- Установите редуктор с манометром на компрессоре
- Не превышайте 2-3 бара (указано в руководстве ТС)
- Используйте клапан аварийного сброса
- Контроль целостности системы:
- Перед запуском проверяйте шланги на вздутия и трещины
- Тестируйте резьбовые соединения мыльным раствором
- Немедленно прекращайте работу при появлении течи
- Индивидуальная защита:
- Обязательное применение очков и перчаток (химзащита)
- Использование фартука при работе с DOT-4/DOT-5.1
- Запрет на позиционирование лица над бачком/штуцерами
| Опасный фактор | Меры нейтрализации |
|---|---|
| Разрыв шланга высокого давления | Применение армированных шлангов с двойной оплеткой, минимальная длина |
| Срыв резьбы штуцера | Использование переходников с конусными уплотнениями, контроль момента затяжки |
| Взрыв бачка ГТЦ | Замена пластиковых бачков на металлические при давлении >1.5 бара |
Все операции выполняются при выключенном двигателе и зафиксированных колесах. После завершения прокачки давление сбрасывается через регулировочный вентиль до нулевых показаний манометра перед отсоединением шлангов. Хранение приспособления с остаточным давлением категорически запрещено.
Используемые типы соединений (резьбовые/быстросъемные)
Резьбовые соединения обеспечивают максимальную герметичность и надежность фиксации шланга к штуцерам тормозной системы. Для их реализации используются переходники с конической или цилиндрической резьбой (например, M10×1, M8×1), которые вкручиваются в прокачные клапаны суппортов и главного цилиндра. Такой тип требует применения гаечных ключей и контролируемого усилия затяжки для предотвращения срыва резьбы или деформации компонентов.
Быстросъемные соединения (quick-release) оснащены цанговыми или фиксаторными механизмами, позволяющими защелкивать шланг на штуцере без дополнительного инструмента. Стандартизированные коннекторы (типа Schrader, Presta для автомобилей или Shimano/Magura для велосипедов) обеспечивают мгновенное подключение за счет внутренних уплотнительных колец. Данный вариант исключает риск перетяжки и ускоряет процесс, но требует периодической замены изношенных уплотнителей для сохранения герметичности.
Критерии выбора типа соединения
| Параметр | Резьбовые | Быстросъемные |
|---|---|---|
| Надежность | Высокая (при правильной затяжке) | Средняя (зависит от состояния уплотнителей) |
| Скорость подключения | Низкая | Высокая |
| Риск повреждения системы | Высокий (при перетяжке) | Низкий |
| Универсальность | Требует адаптеров под конкретную резьбу | Поддерживает стандартные типы коннекторов |
Адаптация к автомобилям разных производителей
Ключевой проблемой при прокачке тормозов является разнообразие конструкций штуцеров: европейские, азиатские и американские производители используют отличающиеся типы резьбы, диаметры и формы рабочих поверхностей. Стандарты крепежа и материалов также варьируются в зависимости от марки и года выпуска автомобиля, что исключает возможность единой фиксированной конфигурации инструмента.
Универсальное приспособление решает эту задачу за счет модульной конструкции со сменными переходниками. В базовый комплект входят адаптеры под наиболее распространенные типоразмеры (M7, M8, M9, M10), а дополнительные наборы покрывают экзотические варианты. Регулируемый фиксатор резервуара с рабочим раствором позволяет корректировать угол и высоту установки относительно штуцера для сложно расположенных узлов.
Механизмы обеспечения совместимости
- Быстросъемные переходники: Латунные адаптеры с конусными уплотнителями и фторопластовыми кольцами для герметизации
- Шарнирный кронштейн: Фиксация емкости жидкости под любым углом (0°-90° к оси штуцера)
- Гибкая магистраль: Армированный ПВХ-шланг длиной 80 см с поворотным ниппелем
| Производитель | Тип адаптера | Особенности |
|---|---|---|
| VAG, BMW | M7×1.0 | Усиленные уплотнения против высокого давления |
| Toyota, Nissan | M8×1.25 | Коническая резьба с защитой от перекоса |
| Ford, GM | M10×1.0 | Глубокий зацеп для корродированных штуцеров |
Для гибридных адаптеров применяется комбинированная обработка: фрезеровка посадочных мест под специфичные шестигранники и нанесение антикоррозионного покрытия. Технология QuickSeal гарантирует отсутствие подсоса воздуха даже при работе с деформированными штуцерами за счет эластомерных вставок с памятью формы.
Признаки правильной прокачки тормозной системы
После завершения процедуры прокачки педаль тормоза должна стать упругой и плотной. При нажатии не должно возникать ощущения "провала" или излишней мягкости – сопротивление должно нарастать равномерно без задержек.
Тормозной путь автомобиля должен соответствовать заявленным производителем характеристикам. При резком торможении на безопасном участке дороги автомобиль обязан останавливаться стабильно, без увода в сторону и вибраций рулевого колеса.
Ключевые показатели корректной работы
- Отсутствие пузырьков воздуха в прозрачном шланге при повторной прокачке контрольной порции жидкости
- Равномерное усилие на всех колесах при проверке вращением поднятого авто
- Полное отсутствие подтеканий тормозной жидкости на штуцерах и соединениях
| Параметр | Норма | Неисправность |
|---|---|---|
| Ход педали | 30-45 мм от крайнего верхнего положения | Более 60 мм |
| Давление удержания | Не падает 15 секунд при зажатой педали | Постепенное опускание педали |
- Проверка на стояночном тормозе: удержание уклона 15-20° без движения
- Контроль уровня жидкости в бачке между отметками MIN/MAX после 3-х циклов торможения
- Равномерный износ колодок на всех колесах через 100-200 км пробега
Очистка и обслуживание компонентов устройства
После каждого использования универсального приспособления для прокачки тормозов тщательно промывайте все компоненты, контактировавшие с тормозной жидкостью. Используйте чистый изопропиловый спирт или специальный очиститель тормозных систем для удаления остатков жидкости с трубок, адаптеров и прозрачного коллектора. Особое внимание уделите клапанам и резьбовым соединениям – засохшая тормозная жидкость вызывает залипание механизмов и нарушает герметичность.
Перед сборкой для хранения разберите устройство на основные узлы: отсоедините шланги от бачка, демонтируйте адаптеры и переходники. Визуально проверьте уплотнительные кольца на манжетах клапанов и штуцерах – микротрещины или деформация требуют немедленной замены. Храните компоненты в индивидуальных защитных пакетах или футляре, исключая контакт металлических деталей.
Критичные этапы обслуживания
Регулярно выполняйте следующие операции для поддержания работоспособности:
- Дезинфекция резервуара: Промывка внутренней полости бачка ультразвуковой ванной с моющим раствором для удаления полимерных отложений от старых жидкостей.
- Контроль гибкости шлангов: Замена трубок при появлении трещин, помутнении материала или утрате эластичности – обычно каждые 2 года при активной эксплуатации.
- Калибровка манометра: Поверка точности показаний раз в 12 месяцев с помощью эталонного прибора.
Используйте таблицу для выбора материалов обслуживания:
| Компонент | Средство очистки | Периодичность |
| Металлические адаптеры | Уайт-спирит + сжатый воздух | После каждой прокачки |
| Резиновые уплотнители | Силиконовая смазка | При сборке/разборке |
| Перепускные клапаны | WD-40 + продувка | Ежеквартально |
Важно: Не применяйте для очистки бензин, ацетон или агрессивные растворители – они разрушают резиновые и пластиковые элементы. Проверяйте герметичность соединений перед работой погружением узлов под воду с подачей воздуха под давлением 1-2 бар – пузырьки воздуха укажут на износ.
Распространенные ошибки при самостоятельной прокачке
Игнорирование последовательности прокачки колес, указанной производителем автомобиля, приводит к остаточным воздушным пробкам в контурах. Несоблюдение порядка (например, заднее правое → переднее левое → заднее левое → переднее правое) создает замкнутые воздушные карманы.
Использование неподходящей или просроченной тормозной жидкости вызывает разбухание уплотнителей и коррозию компонентов. Смешивание разных стандартов (DOT 3, DOT 4, DOT 5.1) провоцирует химические реакции с выделением газов.
Критические недочеты
Неконтролируемый уровень жидкости: допущение опустошения бачка во время прокачки втягивает новую порцию воздуха в систему. Несвоевременное пополнение резервуара сводит усилия на нет.
- Слабый контакт шланга с штуцером – завоздушивание через микрощели при отсоединении/присоединении
- Резкое закручивание штуцера – деформация резьбы и последующая утечка
- Продавливание педали "в пол" – повреждение манжет главного цилиндра
- Забывают очистить штуцеры от грязи перед открытием – частицы попадают в гидравлику
- Применяют избыточное усилие при работе с универсальным адаптером – срыв резьбы
- Не проверяют герметичность соединений прибора перед запуском
| Ошибка | Последствие | Профилактика |
|---|---|---|
| Прекращение прокачки до выхода пузырьков | "Мягкая" педаль после сборки | Повторный контроль на каждом суппорте |
| Отсутствие прокачки ABS модуля | Воздух в сложных контурах | Активация насоса ABS через диагностический сканер |
Загрязнение бачка при доливе жидкости тряпкой или воронкой – посторонние частицы засоряют клапаны. Использование тары с уже открытой крышкой ведет к впитыванию влаги из воздуха.
Хранение и консервация оборудования
После завершения работ приспособление необходимо тщательно очистить от остатков тормозной жидкости, грязи и технических загрязнений. Используйте ветошь, смоченную в изопропиловом спирте или специальном очистителе для тормозных систем, уделяя внимание резьбовым соединениям и клапанам. Категорически запрещено применение агрессивных растворителей или абразивных материалов, способных повредить уплотнители и пластиковые компоненты.
Обеспечьте полную просушку всех деталей компрессором или естественным способом перед консервацией. Особое внимание уделите внутренним каналам переходников и шлангам – остатки влаги провоцируют коррозию металлических частей и деградацию резиновых элементов. Проверьте целостность защитных колпачков на штуцерах.
Порядок консервации
Для защиты от коррозии нанесите тонкий слой консервационной смазки (например, Литол-24 или аналог) на:
- Металлические резьбы адаптеров
- Хромированные поверхности штанг
- Подвижные элементы зажимных механизмов
Резиновые уплотнители и манжеты обработайте силиконовой смазкой-спреем. Избегайте попадания нефтепродуктов на резину!
| Элемент | Средство консервации |
| Металлические детали | Консервационная смазка |
| Резиновые уплотнители | Силиконовая смазка |
| Внешние поверхности | Антикоррозийный спрей |
Собранное устройство разместите в оригинальном кейсе или герметичном пластиковом контейнере с влагопоглощающим силикагелем. Храните в сухом помещении при температуре от +5°C до +25°C, исключая:
- Прямое воздействие ультрафиолета
- Близость отопительных приборов
- Контакты с химически активными веществами
При длительном хранении (свыше 3 месяцев) выполняйте контрольный осмотр каждые 45 дней. Проверяйте состояние смазочного слоя и отсутствие окисления на металлических поверхностях. Перед повторным использованием промойте гидравлические каналы чистой тормозной жидкостью.
Преимущества перед ручным методом прокачки
Универсальное приспособление позволяет выполнять прокачку тормозной системы в одиночку без привлечения помощника. Это исключает необходимость синхронизировать действия между двумя людьми и снижает риск ошибок из-за человеческого фактора.
Процесс занимает в 2-3 раза меньше времени благодаря непрерывной подаче жидкости под контролируемым давлением. Отпадает необходимость многократно выжимать педаль тормоза и бегать между салоном автомобиля и суппортами.
Ключевые отличия от ручного способа
- Гарантированное удаление воздуха: стабильное давление исключает обратное засасывание пузырьков в систему
- Экономия тормозной жидкости: замкнутый контур сокращает расход на 40% по сравнению с традиционным методом
- Универсальность применения: адаптеры подходят для любых типов штуцеров (DIN, ISO, JIS) и моделей авто
| Параметр | Ручной метод | С приспособлением |
|---|---|---|
| Контроль давления | Визуальный (по пузырям) | Точный манометр (0.1-2 бар) |
| Риск повреждения ГТЦ | Высокий (при резком нажатии педали) | Минимальный (плавная подача) |
| Герметизация системы | Частичная (через открытый штуцер) | Полная (вакуумное подключение) |
- Предотвращение завоздушивания ABS модуля за счёт принудительного прокачивания сложных контуров
- Возможность работы с гидроприводами сцепления без изменения конфигурации оборудования
Сравнение с вакуумными прокачными системами
Универсальные механические приспособления для прокачки тормозов работают по принципу создания избыточного давления в бачке главного тормозного цилиндра, вытесняя жидкость и воздух через штуцеры. Это достигается ручной подкачкой или предварительным нагнетанием давления в герметичной крышке-адаптере, что исключает необходимость участия второго человека и постоянного контроля уровня жидкости.
Вакуумные системы, напротив, откачивают воздух и тормозную жидкость из штуцеров суппортов/колесных цилиндров через прозрачную трубку в специальную емкость. Для их работы требуется внешний источник вакуума – ручной вакуумный насос или компрессор с эжекторным пистолетом, что увеличивает сложность и стоимость процесса.
Ключевые отличия
- Принцип воздействия: Универсальные приспособления нагнетают давление сверху, вакуумные системы создают разрежение снизу в точках прокачки.
- Загрязнение: Вакуумный метод часто приводит к подсосу воздуха через резьбу штуцера при недостаточной герметичности, что создает ложные пузыри в контрольной трубке и маскирует остатки воздуха в системе.
- Риск обратного потока: При использовании вакуума существует опасность обратного втягивания старой жидкости или воздуха из приемной емкости при ослаблении усилия на насосе.
- Затраты: Эффективные вакуумные комплекты с электронасосом значительно дороже механических прокачных устройств.
- Универсальность: Вакуумные системы зависимы от совместимости насадок со штуцерами конкретного авто, тогда как универсальные адаптеры покрывают большинство стандартных типов бачков ГТЦ.
| Критерий | Универсальное приспособление | Вакуумная система |
|---|---|---|
| Необходимость помощника | Отсутствует | Часто требуется |
| Контроль уровня жидкости | Автоматический (герметичный контур) | Ручной визуальный |
| Вероятность ошибок | Низкая (исключает подсос воздуха) | Высокая (риск нарушения герметичности) |
Эффективность универсального метода особенно заметна на системах с ABS или ESP, где вакуумная прокачка часто требует дополнительных циклов активации модулятора. Механический способ гарантированно прогоняет жидкость через все клапаны без необходимости подключения диагностического оборудования.
Диагностика проблем гидравлического контура
Выявление неисправностей начинается с визуального осмотра тормозной системы на предмет утечек жидкости, механических повреждений шлангов и коррозии соединений. Проверяется уровень и состояние тормозной жидкости в бачке: помутнение или наличие пузырьков газа указывает на загрязнение или аэрацию контура. Обязательно анализируется поведение педали тормоза – излишняя мягкость, провалы или повышенное усилие при нажатии свидетельствуют о нарушениях герметичности или воздушных пробках.
Использование универсального приспособления для прокачки позволяет локализовать проблему путем последовательной диагностики каждого контура. Подключение аппарата к штуцерам прокачки суппортов/цилиндров дает возможность измерить давление нагнетания и проверить интенсивность потока жидкости. Резкое падение давления при фиксации педали указывает на утечки, а неравномерное поступление жидкости в отдельных контурах – на засоры или деформации магистралей.
Ключевые этапы диагностики с прокачным устройством
- Контроль давления: Фиксация показаний манометра при создании рабочего давления 30-50 бар с последующей проверкой скорости падения.
- Анализ потока жидкости: Оценка равномерности и объема выходящей жидкости при открытии штуцеров (пульсация или прерывистая струя сигнализируют о воздухе).
- Тест герметичности: Проверка утечек в соединениях и рабочих цилиндрах под нагрузкой с помощью течеискателя или визуального контроля.
| Симптом | Вероятная причина | Метод проверки |
| Мягкая педаль | Воздух в системе, износ манжет ГТЦ | Замер давления, прокачка с контролем пузырьков |
| Вибрация педали | Деформация тормозного диска, завоздушивание | Визуальный осмотр роторов, тест потока жидкости |
| Увеличенный ход педали | Утечки, низкий уровень жидкости | Тест герметичности под давлением |
Особое внимание уделяется цвету и консистенции сливаемой жидкости: наличие металлической взвеси указывает на износ компонентов, а темно-коричневый оттенок – на критическое старение гигроскопичной жидкости. После устранения неисправностей обязательна повторная прокачка с контролем давления нагнетания и отсутствия воздушных включений в прозрачных шлангах устройства.
Порядок замены тормозной жидкости с приспособлением
Процесс замены тормозной жидкости с использованием универсального прокачного приспособления начинается с подготовки автомобиля и оборудования. Установите машину на ровную поверхность, зафиксируйте ручным тормозом и противооткатными башмаками, снимите колеса для доступа к тормозным суппортам.
Подготовьте новую тормозную жидкость, рекомендованную производителем, и проверьте герметичность соединений приспособления. Убедитесь, что резервуар устройства заполнен свежей жидкостью, а адаптер плотно установлен на горловине бачка главного тормозного цилиндра.
Пошаговая последовательность работ
- Подключение оборудования
- Наденьте адаптер приспособления на бачок ГТЦ
- Создайте давление в системе (2-3 бара) через ручной насос или компрессор
- Проверьте отсутствие утечек на всех соединениях
- Прокачка контуров
- Начните с самого дальнего от ГТЦ тормозного механизма (обычно задний правый)
- Наденьте прозрачный шланг на штуцер прокачки, второй конец опустите в емкость
- Откройте штуцер на ½ оборота ключом, наблюдая за выходом жидкости
- Контроль процесса
- Дождитесь появления чистой жидкости без пузырьков воздуха
- Закройте штуцер при непрерывной струе, избегая подсоса воздуха
- Повторите операцию для остальных контуров в последовательности: задний левый → передний правый → передний левый
- Завершение работ
- Сбросьте давление в системе через клапан приспособления
- Отсоедините адаптер от бачка ГТЦ
- Долейте жидкость в бачок до уровня между отметками MIN/MAX
| Контур | Очередность прокачки | Контрольный признак |
|---|---|---|
| Задний правый | 1 | Исчезновение пузырьков воздуха |
| Задний левый | 2 | Появление прозрачной жидкости |
| Передний правый | 3 | Непрерывная струя без прерываний |
| Передний левый | 4 | Отсутствие эмульсии в шланге |
После завершения прокачки всех контуров установите колеса и проведите тестовое торможение на малой скорости. Убедитесь в отсутствии провалов педали и нормальной реакции тормозов. Обязательно утилизируйте отработанную жидкость согласно экологическим нормам.
Список источников
При подготовке материала о конструкции универсального приспособления для прокачки тормозов были проанализированы специализированные технические ресурсы, руководства по ремонту автотехники и практические рекомендации автомехаников.
Ключевые данные получены из профильных изданий, нормативной документации и инженерных обзоров, посвящённых обслуживанию гидравлических тормозных систем легковых и грузовых автомобилей.
Литература и нормативные материалы
- ГОСТ Р 51709-2001 "Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки"
- Руководства по ремонту и ТО тормозных систем от ведущих автопроизводителей (VAG, BMW, Toyota)
- Справочник "Гидроприводы тормозных систем автомобилей" (Ю.А. Гребенников, 2018)
Технические ресурсы
- Патентные описания компактных прокачных устройств (РОСПАТЕНТ)
- Протоколы испытаний адаптеров для тормозных штуцеров (НИИ Автопром)
- Технические бюллетени производителей автоинструмента (KingTony, Jonnesway)
Практические руководства
- Методические рекомендации по прокачке ABS от ASE (Automotive Service Excellence)
- Видеоинструкции по самостоятельному изготовлению устройств (каналы Avto-Blogger.ru, Гараж 54)
- Форумные обсуждения эффективных схем одноконтурных и двухконтурных прокачек (Drive2.ru, Мэйби.ру)
