Управление вентилятором охлаждения - роль гидромуфты КамАЗа

Статья обновлена: 18.08.2025

Гидравлическая муфта в системе охлаждения двигателя КамАЗа – критически важный узел, отвечающий за эффективный отвод тепла в любых условиях эксплуатации.

Отказ этого компонента приводит к перегреву силового агрегата, резкому снижению мощности и дорогостоящему ремонту.

Понимание принципов работы гидромуфты, своевременная диагностика и грамотное обслуживание – ключевые факторы предотвращения аварийных ситуаций и обеспечения стабильной работы вентилятора.

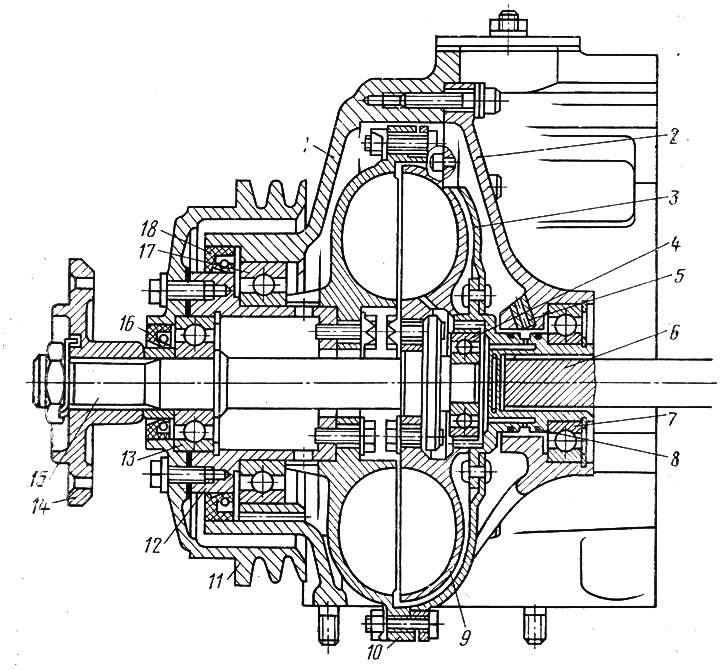

Конструкция и основные компоненты гидравлической муфты вентилятора

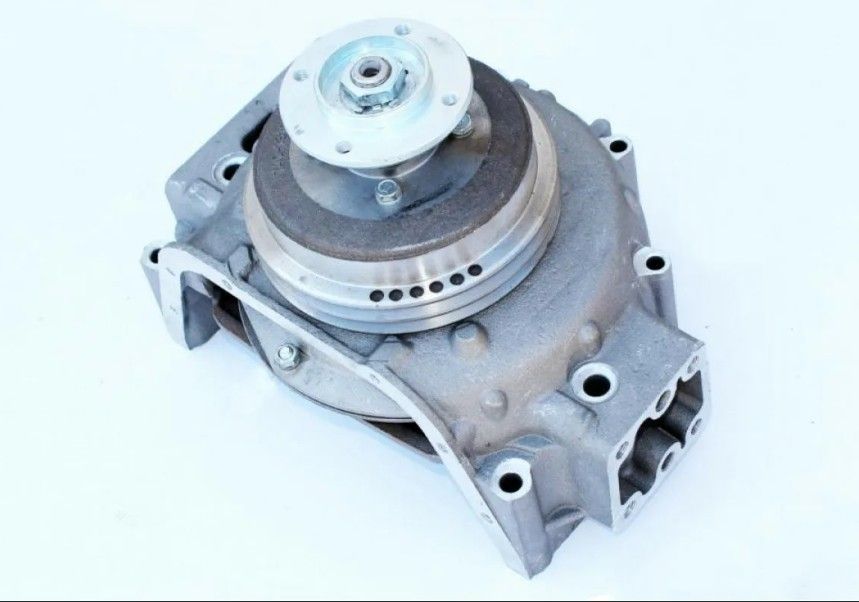

Гидромуфта КамАЗа представляет собой герметичный узел, состоящий из двух соосных турбин в общем корпусе. Ведущая часть (насосное колесо) жёстко соединена с коленчатым валом двигателя, а ведомая (турбинное колесо) – с валом вентилятора. Рабочая полость между колёсами заполнена маслом, передающим крутящий момент через гидродинамическое взаимодействие.

Конструкция включает систему регулируемой подачи масла, управляемую термостатическим клапаном. При изменении температуры двигателя клапан дозирует объём масла в рабочей полости, что позволяет плавно изменять скорость вращения вентилятора без механического контакта между ведущей и ведомой частями.

Ключевые элементы гидромуфты

Компонент	Функция
Насосное колесо	Жёстко закреплено на приводном валу, создаёт масляный поток при вращении
Турбинное колесо	Преобразует энергию масляного потока во вращение вала вентилятора
Термоклапан	Регулирует подачу масла в полость муфты на основе температуры охлаждающей жидкости
Рабочая полость	Герметичное пространство между колёсами для циркуляции масла
Масляные каналы	Обеспечивают подвод/отвод масла от основной системы смазки двигателя
Двойные подшипники	Фиксируют валы, воспринимают радиальные и осевые нагрузки
Сальниковые уплотнения	Предотвращают утечки масла в местах выхода валов

Регламент проверки уровня масла в гидромуфте

Проверка уровня масла осуществляется на холодном двигателе (не ранее 15 минут после остановки) для точности замера. Гидромуфта должна находиться в горизонтальном положении, исключающем перекосы.

Для доступа к контрольной пробке снимите защитный кожух вентилятора. Очистите зону вокруг пробки от грязи во избежание попадания абразива в полость гидромуфты.

Последовательность действий

Выверните контрольную пробку (расположена на корпусе гидромуфты) шестигранным ключом.
Правильный уровень: масло должно находиться на нижней кромке отверстия пробки ("наливается по уровню").
При недоливе:
- Долейте масло через отверстие пробки шприцем.
- Используйте только рекомендованные масла (например, ТМ-5-18РК).
При переливе:
- Слейте излишки через то же отверстие до появления капель на кромке.
- Проверьте отсутствие подтеканий после сборки.
Заверните пробку с моментом затяжки 40-60 Н·м и установите кожух.

Периодичность проверки: каждое ТО-2 (15,000 км) или при признаках перегрева двигателя. Внеплановый контроль обязателен после ремонта гидросистемы или длительного простоя техники.

Выбор масла для гидравлической муфты: технические требования

Гидравлическая муфта вентилятора КамАЗа функционирует исключительно при использовании масел с чётко регламентированными свойствами. Основная задача рабочей жидкости – обеспечение стабильной передачи крутящего момента от коленвала к вентилятору и эффективное охлаждение узла в экстремальных температурных режимах.

Использование неподходящих или контрафактных масел приводит к проскальзыванию, перегреву, ускоренному износу фрикционных пар и выходу муфты из строя. Жёсткие требования к вязкости, температурной стабильности и антифрикционным характеристикам обусловлены высокими механическими и тепловыми нагрузками агрегата.

Ключевые параметры масла

Для гидромуфт вентилятора КамАЗ производитель строго рекомендует применять масла, соответствующие следующим критериям:

Вязкость по SAE: Класс 75W (предпочтительно) или 80W-85. Это обеспечивает оптимальную текучесть при запуске в мороз и сохранение масляной плёнки при +110°С.
Температурный диапазон: Стабильная работа в интервале -45°С до +130°С. Масло не должно терять свойства при перегреве или застывать зимой.
Тип основы: Синтетика (PAO) или гидрокрекинг. Минеральные масла не обеспечивают требуемой долговечности и стабильности параметров.
Спецификации: Обязательное соответствие ТУ 38.1011292-89 или API GL-5 (для трансмиссионных аналогов).

Категорически запрещено применение:

Моторных масел (даже высококачественных).
Универсальных гидравлических жидкостей (типа ВМГЗ).
Трансмиссионных масел классов ниже GL-5 или не соответствующих вязкости 75W/80W-85.

Последствия применения неправильного масла:

Несоответствие	Результат
Высокая вязкость (напр., 85W-140)	Замедленное включение вентилятора, перегрев двигателя
Низкая вязкость (напр., ATF)	Проскальзывание муфты, недостаточное охлаждение, износ
Термическая нестабильность	Образование шлама, закоксовывание каналов, заклинивание

Объём заливки строго нормирован (обычно 0,25-0,35 л) – недостаток масла снижает КПД, избыток вызывает перегрев из-за вспенивания. Регламент замены – каждые 60 000 км пробега или 2 года, но при эксплуатации в тяжёлых условиях (пыль, бездорожье, постоянные перегрузки) интервал сокращают вдвое.

Диагностика неисправностей гидромуфты по внешним признакам

Своевременное выявление проблем гидромуфты предотвращает перегрев двигателя и дорогостоящий ремонт. Внешние признаки позволяют быстро оценить состояние узла без разборки.

Наблюдение за работой вентилятора и визуальный осмотр помогают определить характер неисправности. Ключевые симптомы разделяются на несколько категорий.

Типичные признаки поломок

Аномалии вращения вентилятора:
- Постоянная работа на максимальных оборотах при холодном двигателе
- Полное отсутствие вращения после прогрева мотора
- Рывки или неравномерное вращение лопастей
Утечки рабочей жидкости:

Масляные пятна под автомобилем или запотевание корпуса гидромуфты. Уровень масла в системе охлаждения снижается без видимых причин.
Посторонние звуки:

Гул, скрежет или вибрация из зоны расположения гидромуфты, усиливающиеся при повышении оборотов двигателя.

Признак	Возможная причина
Вентилятор не отключается	Заклинивание клапана терморегулятора, засор каналов
Вентилятор не включается	Отсутствие масла, поломка термодатчика, разрушение шлицов
Биение вентилятора	Деформация вала, дисбаланс крыльчатки, износ подшипников

Важно: Сочетание перегрева двигателя с любым из указанных симптомов прямо указывает на неисправность гидромуфты. Проверку начинают с контроля уровня и состояния масла.

Проверка герметичности узла и сальников

Герметичность гидромуфты критична для стабильной подачи масла и корректного срабатывания вентилятора. Нарушение уплотнений приводит к утечке рабочей жидкости, падению давления в системе и снижению эффективности охлаждения двигателя.

Контроль целостности сальников и соединений предотвращает потерю масла, обеспечивая постоянное заполнение гидромуфты. Регулярная проверка исключает работу узла "всухую", которая вызывает перегрев и заклинивание подшипников.

Порядок диагностики герметичности

Проведите визуальный осмотр корпуса гидромуфты и вала вентилятора на наличие масляных подтёков
Очистите поверхности от загрязнений специальным раствором для точного выявления утечек
Проверьте состояние сальников:
- Трещины или затвердение резины
- Деформация пружин прижимной кромки
- Следы износа на посадочных местах
Проконтролируйте момент затяжки крепёжных болтов фланцев согласно данным таблицы:

Тип соединения	Требуемый момент (Н·м)
Крышка корпуса	45-55
Фланец вала	120-140
Трубопроводы	25-30

Обнаруженные дефекты сальников требуют немедленной замены. При монтаже новых уплотнений смазывайте посадочные поверхности моторным маслом и используйте запрессовочные оправки для исключения перекосов.

Регулировка момента включения вентилятора

Момент срабатывания гидромуфты напрямую зависит от настроек терморегулятора – устройства, контролирующего температуру силового агрегата. Корректная регулировка обеспечивает своевременную активацию вентилятора при достижении критических температур, предотвращая перегрев мотора и оптимизируя его тепловой режим.

Процесс регулировки требует строгого соблюдения параметров, указанных производителем, и использования поверенного диагностического оборудования. Малейшие отклонения в настройках приводят либо к преждевременному износу узла из-за постоянной работы вентилятора, либо к риску перегрева двигателя при запоздалом включении.

Ключевые этапы регулировки

Основные шаги для точной настройки момента включения:

Подготовка системы: Прогреть двигатель до рабочей температуры (80–85°C), убедиться в отсутствии воздушных пробок в системе охлаждения.
Контроль температуры срабатывания: Подключить термометр к терморегулятору. Для большинства КамАЗов рабочий диапазон включения составляет 88–92°C (точное значение уточнять в технической документации на конкретную модель).
Регулировка терморегулятора:
- Ослабить контргайку регулировочного винта на корпусе терморегулятора.
- Вращением винта (обычно по часовой стрелке для повышения температуры включения, против – для понижения) выставить требуемое значение.
- Зафиксировать настройку контргайкой.
Проверка: Продолжить нагрев двигателя до заданного порога, визуально или с помощью диагностического сканера убедиться в четком срабатывании гидромуфты и запуске вентилятора.

Критические параметры для контроля:

Температура включения вентилятора	88–92°C (типовое значение)
Температура выключения вентилятора	На 5–8°C ниже точки включения
Гистерезис срабатывания	4–7°C

Регулировку следует проводить при каждой замене терморегулятора или термочувствительного элемента, а также при появлении признаков некорректной работы системы охлаждения (перегрев, постоянная работа вентилятора). Использование некалиброванного инструмента или нарушение регламента работ неизбежно приводит к снижению ресурса двигателя.

Замена масла и промывка гидромуфты своими руками

Регулярная замена масла в гидромуфте КамАЗа – обязательная процедура для поддержания эффективной работы вентилятора охлаждения. Со временем масло теряет смазывающие свойства, загрязняется продуктами износа деталей и металлической стружкой, что приводит к перегреву и выходу узла из строя.

Промывка системы при замене масла удаляет накопившиеся отложения из полостей гидромуфты и маслопроводов, предотвращая засорение каналов и обеспечивая стабильную циркуляцию рабочей жидкости. Это критически важно для точного срабатывания муфты и поддержания оптимальной температуры двигателя.

Порядок работ

Подготовка: Прогрейте двигатель до рабочей температуры. Заглушите мотор, установите автомобиль на ровную площадку, обездвижьте колеса.
Слив старого масла:
- Найдите сливную пробку на корпусе гидромуфты (обычно в нижней части).
- Подставьте емкость для отработки объемом не менее 0.5 литра.
- Открутите пробку, полностью слейте старое масло. Внимательно осмотрите стружку в отработке – ее наличие сигнализирует о внутренних повреждениях.
Промывка системы:
- Заверните сливную пробку.
- Залейте в заливное отверстие (расположено выше сливного) промывочное масло (специальная промывка или чистое моторное масло М-8В, М-10В²). Объем – по инструкции к конкретной модели (обычно ~0.3-0.4 л).
- Запустите двигатель на 3-5 минут на холостом ходу для циркуляции промывки.
- Заглушите мотор, слейте промывочное масло через сливную пробку.
Замена уплотнений: Обязательно замените медную или резиновую уплотнительную шайбу/кольцо на сливной и заливной пробке во избежание течей.
Заливка нового масла:
- Заверните сливную пробку с новым уплотнением.
- Через заливное отверстие залейте свежее масло (рекомендованное производителем: М-8В, М-10В², ТМ-5-18рк или аналоги).
- Заливайте до появления масла в нижней части заливного отверстия (контроль по уровню).
- Плотно заверните заливную пробку с новым уплотнением.
Проверка: Запустите двигатель, дайте поработать 2-3 минуты. Проверьте герметичность узла на предмет подтеков. Проследите за работой вентилятора на разных режимах работы двигателя.

Ключевые параметры	Значение/Требование
Тип масла	М-8В, М-10В², ТМ-5-18рк (вязкость 18-22 сСт при 100°C)
Объем системы	~0.35-0.45 л (уточняйте для конкретной модели)
Периодичность замены	Каждые 40 000 - 60 000 км или по регламенту ТО
Критерий качества слитого масла	Отсутствие крупной металлической стружки, сильного почернения

Важно: Используйте только масла, рекомендованные производителем. Несоответствие вязкости нарушит работу муфты. При обнаружении в слитом масле обильной металлической стружки или посторонних примесей необходима углубленная диагностика гидромуфты на СТО.

Признаки износа подшипников муфты и их замена

Основные признаки износа подшипников гидромуфты включают характерный гул или скрежет в районе вентилятора при работе двигателя, усиление вибрации на рулевом колесе и кузове, заметный люфт крыльчатки вентилятора при ручной проверке (после остановки двигателя), а также подтекание масла из корпуса муфты из-за разрушения сальников.

Игнорирование этих симптомов приводит к заклиниванию подшипников, разрушению вала муфты, полной остановке вентилятора и критическому перегреву двигателя. Замену необходимо выполнять при первых признаках неисправности.

Процедура замены подшипников

Демонтируйте вентиляторную решётку и снимите приводной ремень вентилятора
Открутите гайку крепления крыльчатки и снимите вентилятор с вала муфты
Отсоедините гидромуфту от помпы, предварительно слив масло через сливную пробку
Разберите корпус муфты, зафиксировав взаимное положение крышек
Выпрессуйте старые подшипники с помощью съёмника
Очистите посадочные места от загрязнений и остатков смазки
Установите новые подшипники, предварительно нагрев корпус муфты до 80-90°C
Заполните полость подшипников консистентной смазкой (Литол-24)
Соберите муфту в обратном порядке, заменив сальники и уплотнения
Залейте масло (ТМ5-18 или аналог) до контрольного уровня

Критически важно: использовать подшипники с каталожными номерами, указанными в руководстве по ремонту КамАЗа (типовые номера: 180503, 180505 или 6-180505УС17). При установке избегайте перекоса и чрезмерных ударных нагрузок.

Чистка радиатора и патрубков для предотвращения перегрева

Забитые соты радиатора критично снижают эффективность теплообмена, заставляя гидромуфту КамАЗа включать вентилятор чаще и на более длительное время для компенсации недостаточного охлаждения. Это приводит к ускоренному износу самой гидромуфты и росту нагрузки на двигатель из-за постоянной работы вентилятора на высоких оборотах.

Поврежденные или раздутые патрубки системы охлаждения нарушают герметичность и циркуляцию антифриза, провоцируя локальные перегревы двигателя даже при исправной гидромуфте. Своевременная замена деформированных патрубков и контроль их целостности исключают потерю охлаждающей жидкости и падение давления в системе.

Порядок обслуживания

Очистка радиатора:

Демонтируйте радиатор, предварительно слив охлаждающую жидкость.
Продуйте соты сжатым воздухом против направления движения потока воздуха при движении (из моторного отсека наружу).
Для сильных загрязнений используйте промывку наружной поверхности специальным составом для авторадиаторов, избегая жестких щеток.
Промойте внутренние каналы радиатора водой под давлением или спецраствором для удаления накипи/отложений.

Контроль и замена патрубков:

Осматривайте патрубки на предмет трещин, расслоений резины, следов вздутия.
Проверяйте плотность затяжки хомутов в местах соединений.
Заменяйте патрубки при первых признаках потери эластичности или деформации, используя только термостойкие оригинальные комплектующие.

Признак проблемы	Последствия для гидромуфты/двигателя
Загрязнение радиатора >40%	Постоянная работа вентилятора на высоких оборотах, перегрев мотора
Подсос воздуха через патрубки	Воздушные пробки, локальный перегрев, кавитация помпы
Разрыв патрубка	Мгновенная утечка ОЖ, риск заклинивания двигателя

Важно: Проводите внешнюю очистку радиатора КамАЗ не реже 2 раз в год (после зимы и периода активного лета), а диагностику патрубков – при каждом ТО. Использование защитных сеток перед радиатором снижает скорость загрязнения в эксплуатации.

Контроль состояния терморегулятора гидромуфты

Терморегулятор напрямую влияет на эффективность охлаждения двигателя, управляя подачей масла в гидромуфту вентилятора. Его неисправность приводит к перегреву мотора при заклинивании в закрытом положении или повышенному расходу топлива при постоянной работе вентилятора.

Регулярная диагностика терморегулятора предотвращает критические поломки. Контроль включает визуальный осмотр на герметичность, проверку температурного диапазора срабатывания и анализ корректности работы приводного механизма.

Методы диагностики и обслуживания

Основные способы контроля состояния терморегулятора:

Визуальный осмотр: поиск подтеков масла на корпусе, деформаций или механических повреждений.
Проверка температурного отклика:
- Прогрев двигателя до рабочей температуры (80-85°C)
- Контроль включения вентилятора при 85-90°C
- Фиксация отключения при снижении до 75-80°C
Тестирование датчиков: замер сопротивления термоэлемента мультиметром при разных температурах.

Критические признаки неисправности:

Симптом	Возможная причина
Постоянная работа вентилятора	Залипание клапана в открытом положении
Позднее включение вентилятора	Загрязнение термочувствительного элемента
Скачки температуры двигателя	Подсос воздуха в системе регулирования

Профилактические меры: замена терморегулятора каждые 150-200 тыс. км, использование масла соответствующего вязкостного класса (по рекомендациям производителя), очистка контактов датчиков при каждом ТО. При отклонениях в работе системы – немедленная дефектовка термоэлемента с последующей заменой.

Технология балансировки гидравлической муфты после ремонта

После замены крыльчатки, подшипников или корпуса гидромуфты КамАЗа критически важна динамическая балансировка вращающихся узлов. Неустраненный дисбаланс вызывает вибрации, разрушающие подшипники и приводящие к утечкам масла через сальники.

Балансировка выполняется на специальном стенде с электронным контролем, где муфта раскручивается до рабочих оборотов (2500-3000 об/мин). Датчики фиксируют амплитуду и вектор дисбаланса, определяя места коррекции массы.

Этапы балансировочных работ

Фиксация муфты на оправке стенда с точным центрированием по посадочным поверхностям.
Измерение дисбаланса в двух плоскостях: со стороны ведущего вала и крыльчатки вентилятора.
Коррекция массы путем:
- Сверления отверстий в маховике (снятие металла)
- Установки балансировочных грузов на фланце (добавление массы)
Повторная проверка после корректировки. Допустимый остаточный дисбаланс – не более 5 г·см.

Параметр	Норма для КамАЗ	Последствия нарушения
Осевое биение	≤ 0.1 мм	Износ уплотнений, течь масла
Радиальное биение	≤ 0.15 мм	Вибрация нагнетателя, разрушение подшипников

Обязательная проверка после балансировки включает контроль соосности с насосом охлаждающей жидкости и отсутствие люфтов в креплении к блоку цилиндров. Пренебрежение балансировкой сокращает ресурс гидромуфты на 40-60%.

Предсезонное обслуживание системы охлаждения

Проверьте уровень и состояние охлаждающей жидкости: слейте старую ОЖ через радиатор и блок цилиндров, промойте систему чистой водой при наличии отложений. Залейте рекомендованную производителем охлаждающую жидкость с корректной концентрацией антифриза до отметки MAX в расширительном бачке.

Уделите особое внимание гидромуфте вентилятора: проверьте уровень масла через контрольное отверстие при работающем прогретом двигателе (около 120 мл для моделей КамАЗ). При снижении уровня ниже нормы или загрязнении масла – слейте отработку через сливную пробку, промойте полость керосином и заправьте новым турбинным маслом (ТМ-3-18 или аналог).

Ключевые операции для гидромуфты и вентилятора

Контроль герметичности: осмотрите корпус гидромуфты и магистрали на отсутствие подтёков масла. Проверьте состояние сальников и уплотнительных прокладок.
Диагностика термодатчика: убедитесь в исправности датчика включения вентилятора. При несоответствии температуры срабатывания норме (обычно 85-90°C) – замените датчик.
Механический осмотр: проверьте целостность лопастей вентилятора, отсутствие деформаций и люфта на валу гидромуфты. Очистите решётку радиатора от грязи и насекомых.

Обязательная проверка привода: запустите двигатель и прогрейте его до рабочей температуры. Убедитесь в плавном увеличении оборотов вентилятора при нагреве и стабильной работе без вибраций или посторонних шумов. Отсутствие реакции вентилятора на прогрев указывает на неисправность гидромуфты, термодатчика или засор масляных каналов.

Типичные ошибки при эксплуатации гидромуфты

Неправильный подбор масла для системы охлаждения – основная причина преждевременного износа. Использование жидкостей, не соответствующих спецификации ТС-8-ГИ (вязкость 125-150 сСт при 50°С), приводит к нарушению передачи крутящего момента и перегреву силового агрегата.

Игнорирование состояния уплотнительных элементов провоцирует утечки рабочей жидкости. Поврежденные сальники вала привода и прокладки корпуса снижают давление в системе, что блокирует своевременное включение вентилятора при достижении критических температур.

Ключевые эксплуатационные нарушения

Загрязнение масляных магистралей – несвоевременная замена масла вызывает абразивный износ шестеренчатого насоса и заклинивание шарикового клапана
Механическое воздействие на термосиловой датчик – очистка окалины металлическими предметами деформирует биметаллические пластины, нарушая калибровку срабатывания
Эксплуатация с неисправным термостатом – поддержание мотора в режиме "постоянной зимы" блокирует прогрев масла до рабочей температуры (80-95°С), необходимой для корректной вязкости
Установка неоригинальных компонентов – применение дешевых аналогов биметаллических пружин приводит к запаздыванию активации вентилятора на 7-12°С относительно номинала

Список источников

Подбор достоверных источников критичен для глубокого понимания устройства гидромуфты КамАЗа и методов поддержания её работоспособности. Качественная информация позволяет точно диагностировать неисправности и внедрять эффективные профилактические меры.

Представленные ниже материалы охватывают техническую документацию производителя, практические руководства по ремонту и экспертные анализы распространённых проблем. Они дают комплексное представление о принципах работы системы охлаждения и ключевых аспектах обслуживания гидродинамической муфты.

Техническая и справочная литература

Руководство по ремонту двигателей КамАЗ серии 740 - Официальное издание ПАО "КАМАЗ"
Каталог деталей и сборочных единиц двигателей КамАЗ - ПАО "КАМАЗ"
Учебное пособие "Система охлаждения дизельных двигателей" (АвтоВАЗ-профессионал)
Статья "Диагностика неисправностей гидромуфты вентилятора" (журнал "Грузовик Пресс")
Технический бюллетень "Причины перегрева двигателей КамАЗ и методы их устранения" (НТЦ "КАМАЗ")
Монография "Конструкция и расчёт гидромуфт транспортных средств" (В.П. Агафонов)
Справочник "Системы охлаждения современных коммерческих автомобилей" (изд. "За рулём")
