Управляющий модуль центрального замка - схема, место установки, особенности эксплуатации

Статья обновлена: 18.08.2025

Центральный замок – неотъемлемый элемент современных автомобилей, обеспечивающий комфортное управление запорными механизмами всех дверей. Сердцем этой системы является блок управления, координирующий работу исполнительных устройств.

Понимание его схемы подключения, типового расположения в салоне и особенностей эксплуатации критически важно для диагностики неисправностей, самостоятельного ремонта и грамотной модернизации охранного комплекса транспортного средства.

Эта статья детально разберет принципы работы модуля, его взаимодействие с другими компонентами системы и распространенные нюансы, влияющие на надежность и функциональность централизованной блокировки.

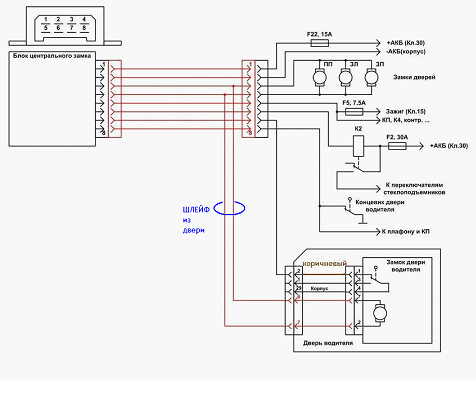

Схема подключения блока управления к замкам дверей

Блок управления центральным замком соединяется с дверными замками через набор проводов, управляющих приводами актуаторов. Основные цепи включают питание блока (постоянный +12V и масса), управляющие линии для открытия/закрытия, сигнальные провода от водительской двери и выходы к остальным дверям. Схема предусматривает параллельное подключение актуаторов пассажирских дверей к управляющим шинам.

Ключевым элементом является водительская дверь: её актуатор подключается напрямую к блоку управления и служит мастер-замком. Сигнал с кнопки в салоне или с брелока поступает на блок, который преобразует его в команды для всех приводов. Обязательно наличие предохранителей в цепях питания.

Типовая распиновка проводов

Цвет провода	Назначение
Красный	Постоянное питание +12V (от аккумулятора)
Чёрный	Масса (GND)
Жёлтый	Сигнал открытия замков
Зелёный	Сигнал закрытия замков
Синий	Вход от актуатора водительской двери
Белый	Выход к актуаторам передней пассажирской двери
Серый	Выход к актуаторам задних дверей

Нюансы подключения:

• Полярность актуаторов критична: перепутанные провода приведут к инверсии команд.
• Для систем с отрицательным управлением требуется установка дополнительных реле.
• При подключении задних дверей обязательна проверка совместимости тока нагрузки с номиналом блока.
• Цвета проводов могут отличаться у разных производителей – всегда сверяйтесь с мануалом.

Типичное расположение блока в салоне автомобиля

Блок управления центральным замком чаще всего размещается в зонах, защищённых от прямого воздействия влаги и вибраций. Инженеры выбирают места с минимальным риском механических повреждений и удобным доступом для подключения проводки.

Конкретная позиция зависит от модели автомобиля и компоновки салона, но существуют общие закономерности в размещении модуля. Производители стремятся интегрировать блок в существующие полости кузова для экономии пространства.

Распространённые зоны установки

Наиболее часто блок обнаруживается в следующих местах:

• Под приборной панелью – в районе рулевой колонки или бардачка, крепится на кронштейнах.
• Под передними сиденьями – фиксируется к полу или каркасу кресел для защиты от воды.
• В центральной консоли – за панелью магнитолы или климат-контроля, особенно в современных авто.
• В стойках кузова – преимущественно передних (A-стойках), реже задних.

Ключевые нюансы расположения

Фактор	Влияние на расположение
Длина проводки	Блок стараются приблизить к дверным электромеханизмам для сокращения кабельных трасс
Требования безопасности	Избегают зон, подверженных деформации при ДТП (пороги, двери)
Обслуживание	В бюджетных авто чаще расположен открыто, в премиальных – скрытно под обшивкой

Важно! У японских и европейских марок наблюдаются системные различия: азиатские производители чаще используют зону под рулём, а европейские – пространство под сиденьями водителя. В кроссоверах модуль нередко дублируется влагозащищённым кожухом.

Распиновка контактов: расшифровка разъема

Распиновка контактов разъема блока управления центральным замком определяет назначение каждого провода, обеспечивая корректную передачу сигналов между компонентами системы. Стандартный разъем содержит от 8 до 16 контактов, сгруппированных по функциональности: питание, управление дверьми, обратная связь и диагностика. Точное соответствие распиновки предотвращает короткие замыкания и некорректную работу исполнительных механизмов.

Цветовая маркировка проводов и нумерация контактов регламентируются производителем транспортного средства. Типичный разъем включает многожильные кабели в термостойкой изоляции, объединенные в жгут с фиксатором. Для подключения дополнительного оборудования (сигнализации, доводчиков стекол) требуется точное знание назначения каждого пина.

Стандартная распиновка (пример для VAG-группы)

Контакт	Цвет провода	Назначение
1	Красный/белый	+12V постоянного питания (АКБ)
2	Коричневый	Заземление (кузов)
3	Зеленый/черный	Сигнал блокировки дверей
4	Зеленый/желтый	Сигнал разблокировки дверей
5	Синий/белый	Управление багажником
6	Серый/красный	Датчик положения двери водителя
7	Желтый/фиолетовый	Диагностическая шина K-Line
8	Черный/синий	Антенна радиопультов

Ключевые нюансы распиновки:

• Цвета проводов варьируются у разных автопроизводителей (например, у Toyota черный часто обозначает массу, у BMW – синий)
• Контакт заземления (GND) всегда дублируется на смежных пинах для снижения сопротивления
• Силовые цепи (+12V и управление моторами замков) используют провода сечением 1.5-2.5 мм²

При подключении сторонних устройств критично соблюдать три правила: отключать АКБ перед работами, проверять соответствие распиновки сервисной документации, изолировать соединения термоусадкой. Несовпадение даже одного контакта может вызвать переход блока в аварийный режим.

Принцип работы электромагнитных приводов замков

Электромагнитный привод замка преобразует электрическую энергию в механическое движение для управления запорным механизмом двери. При подаче напряжения на обмотку катушки создается магнитное поле, которое притягивает или отталкивает сердечник (плунжер), соединенный с тягой замка. Это линейное движение передается непосредственно на ригель или кулачковый механизм, осуществляя запирание/отпирание.

Управление приводом осуществляется импульсом от блока центрального замка: полярность напряжения определяет направление хода плунжера. Для защиты от перегрева и обеспечения "мертвой точки" в крайних положениях конструкция использует ограничители хода и терморезисторы. После срабатывания система переходит в режим удержания положения без потребления тока благодаря механическим фиксаторам.

Ключевые особенности конструкции

• Двухпозиционное действие: Реверс напряжения меняет направление движения сердечника
• Энергоэффективность: Ток потребляется только во время перемещения плунжера
• Защита от заклинивания: Пружинный демпфер компенсирует перекосы при монтаже

Параметр	Характеристики
Рабочее напряжение	12В ±15% (автомобильные системы)
Ход плунжера	8-15 мм (оптимальный диапазон для замков)
Скорость срабатывания	0.2-0.8 сек (при +25°C)
Температурный диапазон	-40°C...+85°C (с падением усилия на 30% на морозе)

Важно: Для предотвращения ложных срабатываний требуется экранирование проводки от помех бортовой сети. При установке необходимо обеспечить строгую соосность тяги привода и рычага замка – перекос свыше 5° вызывает ускоренный износ втулок. Нештатное усиление пружины ригеля снижает ресурс катушки на 40-60%.

Управление вакуумным насосом блоком центрального замка

Блок управления центральным замком активирует вакуумный насос при получении сигнала запирания/отпирания (с брелока, двери или кнопки в салоне). Он подает напряжение на электродвигатель насоса через силовое реле или встроенный транзисторный ключ. Насос создает разрежение в системе магистралей, что приводит в движение вакуумные приводы дверных замков.

Длительность работы насоса контролируется таймером блока управления (обычно 3-7 секунд). Блок анализирует обратную связь: датчики давления или концевые выключатели в дверях сигнализируют о достижении крайних положений замков. При превышении лимита времени или отсутствии подтверждения срабатывания блок прекращает питание насоса и фиксирует ошибку в памяти для диагностики.

Ключевые аспекты взаимодействия

Функция блока	Принцип работы	Нюансы
Защита от перегрузки	Отключение насоса при превышении тока или времени работы	Предотвращает перегрев двигателя и разряд АКБ
Контроль герметичности	Анализ скорости падения давления после отключения насоса	Обнаружение утечек в вакуумных магистралях
Адаптация к температуре	Коррекция времени работы насоса при морозе	Учет загустевания смазки в механизмах

Важно: В системах с обратным клапаном блок может кратковременно подавать напряжение в реверсном направлении для сброса остаточного давления после отпирания.

Связь блока ЦЗ с системой сигнализации

Сигнализация интегрируется с блоком управления центральным замком (БУ ЦЗ) для реализации функции дистанционного управления запиранием/отпиранием дверей. Это основное взаимодействие между системами. Подключение осуществляется либо через релейные выходы сигнализации, коммутирующие цепи управления замками, либо по цифровой шине (чаще всего CAN), если оба блока поддерживают такой обмен данными.

Через эту связь сигнализация получает возможность выполнять ключевые функции: автоматически запирать двери при постановке на охрану, отпирать при снятии с охраны, управлять замками багажника, а также реализовывать режим автозапуска двигателя (если поддерживается), где отпирание/запирание происходит по заданному алгоритму. Сигнализация использует команды БУ ЦЗ, а не управляет приводами замков напрямую.

Нюансы подключения и взаимодействия

Способ подключения определяет особенности работы и функциональность:

Метод подключения	Принцип работы	Ключевые особенности
Через релейные выходы сигнализации	Блок сигнализации своими внутренними реле эмулирует нажатие штатных кнопок управления замками в салоне, замыкая соответствующие цепи БУ ЦЗ.	Требует точного определения и подключения к правильным проводам управления замками. Может потребовать установки диодной развязки для предотвращения обратных токов. Часто ограничен базовыми командами "Запереть" и "Отпереть".
По цифровой шине (CAN/LIN)	Блок сигнализации подключается к автомобильной CAN-шине и обменивается с БУ ЦЗ цифровыми командами по стандартному протоколу автомобиля.	Более надежное и функциональное подключение. Позволяет реализовать сложные сценарии (напр., избирательное отпирание, управление доводчиками стекол, статус дверей). Требует совместимой сигнализации с поддержкой CAN-протокола конкретной марки авто. Установка обычно проще (меньше вмешательства в проводку).

Важные аспекты взаимодействия:

• Импульсные команды: Большинство БУ ЦЗ требуют подачи кратковременного импульса (а не постоянного напряжения) для срабатывания. Сигнализация должна генерировать импульсы правильной длительности.
• Обратная связь: Современные сигнализации через CAN-шину или отдельные провода получают от БУ ЦЗ информацию о текущем состоянии замков (заперто/отперто) и дверей (открыты/закрыты) для точного отображения статуса и корректной работы охраны.
• Конфликты управления: Неправильная установка может привести к конфликтам между штатным брелоком, кнопкой в салоне и сигнализацией при попытке управления замками одновременно.
• Безопасность: Качественная интеграция гарантирует, что сигнализация сможет гарантированно заблокировать двери при постановке на охрану, что является критически важной функцией.

Методы диагностики питания блока управления

Проверка питания блока управления (БУ) центрального замка – первый этап поиска неисправностей при отказе системы. Нестабильное напряжение или его отсутствие приводят к частичной или полной потере функционала. Диагностика требует точного определения точек подключения питания и массы в соответствии со схемой конкретной модели автомобиля.

Используйте мультиметр для объективной оценки параметров цепи. Отклонение напряжения от номинала (обычно 12В±10%) или обрыв проводов требуют немедленного устранения. Перед измерениями убедитесь в исправности АКБ и контактов клемм.

Ключевые этапы диагностики

1. Визуальный осмотр:
   • Проверка целостности изоляции проводов возле БУ и в дверных гофрах
   • Поиск окислов на разъёмах и клеммах массы (кузов, стойки)
   • Контроль вздутия корпуса БУ или следов перегрева
2. Проверка предохранителей:
   • Тестирование мультиметром в режиме прозвонки
   • Сверка номинала с маркировкой на крышке блока предохранителей
3. Измерение напряжения:

   Точка замера	Норма	Отклонение
   Клемма «+» на разъёме БУ	12-14В	Обрыв/КЗ при 0В
   Цепь массы (от БУ до кузова)	0-0.2В	Сопротивление >5Ω – коррозия
   Вход управления от брелока	Импульсы 12В	Отсутствие сигнала – неисправность антенны

4. Тестирование под нагрузкой:
   • Замер напряжения при активации замков
   • Падение ниже 9В указывает на слабый контакт или износ проводки

Важно: При диагностике отключите АКБ. Используйте электросхему для идентификации пинов разъёма. Короткое замыкание в цепи активаторов имитирует симптомы неисправности БУ – проверьте сопротивление моторчиков дверей.

Проверка предохранителей цепи центрального замка

Первым делом определите местонахождение блока предохранителей, отвечающего за центральный замок. Обычно он располагается в салоне (под панелью приборов, в бардачке или боковой стойке) или под капотом – точное положение указано в руководстве по эксплуатации конкретной модели автомобиля.

Найдите схему распределения предохранителей на крышке блока или в мануале. Ищите обозначения вроде "Central Lock", "Door Locks", "ZV" или "C/L". Если маркировка неочевидна, сверьтесь с электросхемой автомобиля – предохранитель цепи управления часто имеет номинал 10-30А.

Порядок проверки и замены

1. Выключите зажигание и снимите ключ из замка перед началом работ.
2. Извлеките целевой предохранитель специальными щипцами (обычно в блоке) или пинцетом. Не используйте металлические инструменты – возможны замыкания.
3. Визуально осмотрите плавкую перемычку:
   • Целый элемент: металлическая нить соединяет контакты без разрывов.
   • Перегоревший: нить оборвана или оплавилась колба (иногда заметно потемнение).
4. Замените неисправный предохранитель на аналогичный по номиналу (например, 15A). Установка элемента с большим током спровоцирует повреждение проводки.
5. Протестируйте работу центрального замка после замены. Если новый предохранитель мгновенно перегорает – ищите короткое замыкание в цепи (частая причина: повреждение проводки в гофре двери).

Типичные признаки перегоревшего предохранителя	Опасные ошибки при замене
Полный отказ всех функций центрального замка (с брелка и кнопки)	Использование "жучков" вместо предохранителя
Не работают приводы конкретной двери (при отдельном предохранителе)	Применение элемента с несоответствующим амперажом
Отсутствие подсветки кнопки активации на водительской панели	Проверка целостности перемычки "на искру"

Как найти блок по электросхеме конкретной модели

Изучите официальное руководство по ремонту или электрические схемы для вашей модели автомобиля. Эти документы содержат точное обозначение блока управления центральным замком с указанием его идентификационного кода (например, "K52" или "ZVM"). Обратите внимание на условные графические символы, используемые производителем для обозначения электронных модулей.

Определите раздел схемы, отвечающий за систему центрального замка или комфорта. Ищите компонент с наибольшим количеством подключений к дверным актуаторам, датчикам положения дверей и предохранителям. На схемах блок обычно изображается прямоугольником с маркировкой типа "Central Lock Control Unit" или "ZV-Modul".

Порядок идентификации компонента

1. Сверьтесь с легендой схемы - найдите расшифровку условных обозначений в начале документа или на полях страницы.
2. Проследите цепи питания - отследите проводку от предохранителей (обычно 10-30А) до управляющего модуля.
3. Определите сигнальные линии - найдите соединения с:
   • Кнопкой водительской двери
   • Дверными концевиками
   • Реле блокировки двигателя
4. Ориентируйтесь на цветовую маркировку - используйте указанные на схеме цвета проводов для физической проверки разъемов.

Типовая маркировка	Расшифровка
ZVH	Zentralverriegelung Haupt (Главный центральный замок)
PDC	Passenger Door Controller (Контроллер двери пассажира)
DDM	Driver Door Module (Модуль водительской двери)

Важно: у современных автомобилей функции центрального замка могут быть интегрированы в главный комфортный модуль (BCM). В таких случаях ищите компонент с надписью "Body Control Module" или "Comfort Control Unit", управляющий дополнительными системами (стеклоподъемники, освещение).

Симптомы неисправности блока управления (типовые)

Полный отказ центрального замка – наиболее очевидный признак. Замки всех дверей перестают реагировать на команды с брелока, кнопки в салоне или поворот ключа в водительской двери. Никакие действия не приводят к запиранию или отпиранию.

Частичная потеря функциональности указывает на сбои в управлении. Могут перестать работать замки только определенных дверей (например, задних или пассажирской), либо система отказывается выполнять одну из команд (только закрывать или только открывать), при этом другие режимы функционируют нормально.

Другие распространенные признаки

Система проявляет следующие аномальные поведения:

• Самопроизвольное срабатывание: Замки беспричинно запираются или отпираются сами по себе во время движения или стоянки.
• Циклическая работа: Замки постоянно пытаются открыться/закрыться, слышны повторяющиеся щелчки приводов без команды от пользователя.
• Задержки в реакции: Команда выполняется с заметной паузой (в несколько секунд или более) после нажатия кнопки.
• Некорректная работа отдельных функций:
  • Отсутствие автоматического запирания при начале движения.
  • Не срабатывает доводчик стекол при постановке на охрану.
  • Не включается/не выключается сигнализация вместе с замками.
  • Не работает функция "комфортного закрытия" (удержание кнопки брелока).
• Проблемы с обратной связью: Сигнал подтверждения (звуковой или световой) о запирании/отпирании не подается, хотя физически замки срабатывают (или наоборот).
• "Зависание" системы: Блок перестает реагировать на любые команды до момента снятия и повторной подачи питания (отключения аккумулятора).
• Разряд аккумулятора: Блок управления, имеющий внутреннее короткое замыкание или не переходящий в спящий режим, вызывает повышенный ток утечки, ведущий к быстрой разрядке АКБ.

Проверка входных сигналов с водительской двери

Контроллер центрального замка получает ключевые сигналы от компонентов водительской двери для корректной работы всей системы. Нарушения в этих цепях приводят к частичной или полной неработоспособности функций централизованной блокировки.

Основные проверяемые сигналы включают состояние концевиков двери, положение механического замка и данные с кнопки управления. Диагностика требует последовательного тестирования цепей и компонентов мультиметром или сканером.

Ключевые сигналы и методика проверки

Контактные группы замка: Микропереключатели в механизме фиксируют положение ключа. При повороте ключа в положение "LOCK/UNLOCK" меняется сопротивление на соответствующих выводах блока управления. Проверяется:

• Напряжение на контактах блока при активации замка
• Целостность проводов от замка к контроллеру
• Отсутствие коррозии в разъемах

Дверные концевики: Датчики открытия/закрытия двери передают логический сигнал (0/12V). При неверных показаниях блок игнорирует команды. Алгоритм тестирования:

1. Измерить сопротивление концевика в нажатом/отпущенном состоянии
2. Проверить наличие опорного напряжения на разъеме
3. Исключить залипание кнопки при попадании влаги

Сигнал	Тип датчика	Нормальное сопротивление
Положение ключа	Микропереключатель	0-5 Ом (актив.) / ∞ (неактив.)
Состояние двери	Кнопка Н.З.	0-2 Ом (дверь открыта) / ∞ (закрыта)

Электронная кнопка в двери: При нажатии шортит сигнальный провод на массу. Частые проблемы – обрыв дорожек на плате или окисление контактов. Требуется:

• Прозвонить кнопку в нажатом состоянии
• Проверить подачу напряжения с блока управления
• Осмотреть гибкий шлейф между дверью и кузовом

Важно: При диагностике используйте принципиальную схему конкретной модели авто – распиновка разъемов и параметры сигналов отличаются у разных производителей. Особое внимание уделите общему заземлению двери – коррозия крепления петель вызывает ложные сигналы.

Тестирование выходов на исполнительные механизмы

После идентификации блока управления центрального замка и его снятия для детального осмотра, фокус смещается на проверку его выходных цепей, управляющих исполнительными механизмами (актуаторами) дверей, багажника и люка топливного бака. Необходимо тщательно изучить схему подключения конкретной модели автомобиля, чтобы точно определить назначение каждого вывода на разъемах блока управления, соответствующих командам "Заблокировать" (Lock) и "Разблокировать" (Unlock) для каждого актуатора.

Визуальный осмотр контактов на разъемах блока и со стороны проводки обязателен: ищите признаки коррозии, оплавления, ослабления или нарушения пайки. Далее следует электрическая проверка целостности цепей от выходов блока управления до клемм самих актуаторов с помощью мультиметра в режиме прозвонки/измерения сопротивления. Одновременно проверяется отсутствие короткого замыкания выходных цепей на массу или на плюс бортовой сети. Особое внимание уделите качеству "массы" (кузова) как для блока управления, так и для самих актуаторов.

Методика проверки выходных сигналов

Для непосредственной проверки способности блока управления формировать управляющие сигналы потребуется мультиметр (в режиме измерения постоянного напряжения) или контрольная лампа. Подключите измерительные приборы между диагностируемым выходным контактом блока управления и надежной массой автомобиля:

1. Имитируйте команду блокировки (например, нажатием кнопки на брелоке, ключе в двери или штатной кнопке в салоне).
2. В момент подачи команды "Lock" на соответствующем выходном контакте должно появиться напряжение бортовой сети (около 12V) на короткий период (обычно 0.5-1 сек) – это импульс, подаваемый на актуатор для срабатывания в сторону блокировки.
3. Имитируйте команду разблокировки.
4. В момент подачи команды "Unlock" на *другом* выходном контакте (или иногда на том же, но с обратной полярностью, в зависимости от схемы) должно появиться аналогичное импульсное напряжение 12V для движения актуатора в обратном направлении.

Критически важно: Проверьте ВСЕ выходы для ВСЕХ актуаторов (передние двери, задние двери, багажник, лючок бензобака), так как неисправность может затрагивать только один канал. Если блок управления не выдает управляющих импульсов на конкретном выходе при явном получении команд, это указывает на внутреннюю неисправность блока (сгоревшее выходное реле, транзистор или обрыв в цепи на плате).

Проверяемый элемент	Методика проверки	Ожидаемый результат / Неисправность
Целостность цепи до актуатора	Прозвонка мультиметром (Ω)	Сопротивление близко к 0 Ом (обрыв >∞, КЗ на массу/+ ≈0 Ом)
Выходной сигнал "Lock"	Замер напряжения при команде	Импульс +12V (Нет сигнала - неисправность блока)
Выходной сигнал "Unlock"	Замер напряжения при команде	Импульс +12V (Нет сигнала - неисправность блока)
Масса актуатора / блока	Прозвонка на кузов (Ω)	Сопротивление близко к 0 Ом (Плохая масса >0.5-1 Ом)

Типичные проблемы выходных цепей, выявляемые тестированием:

• Обрыв проводки между блоком управления и актуатором.
• Короткое замыкание выходной цепи на массу или на +12В.
• Сильное окисление или коррозия контактов в разъемах.
• Неисправность выходного ключа (реле, транзистора) внутри блока управления.
• Плохой контакт массы актуатора или блока управления.

Перепрошивка блока: когда требуется

Перепрошивка (обновление программного обеспечения) блока управления центральным замком становится необходимой при возникновении программных сбоев, не устраняемых стандартными методами вроде замены батарейки в ключе или снятия клеммы АКБ. Эти сбои проявляются в некорректной работе системы: самопроизвольном запирании/отпирании дверей, отказе реагировать на команды с брелока или кнопки в салоне, блокировке только части замков.

Требуется она и после замены самого блока управления, электронных компонентов системы (например, актуаторов дверей) или установки дополнительного оборудования (сигнализации, доводчиков стекол), если их интеграция требует адаптации ПО основного модуля. Несовместимость версий софта между старым блоком и новыми компонентами ведет к конфликтам и неработоспособности.

Ключевые ситуации для перепрошивки

• Программные глюки системы: Зависания, хаотичные срабатывания, частичный отказ функций.
• Замена блока управления: Новый блок нуждается в актуальном ПО для конкретной модели авто и комплектации.
• Модернизация или ремонт: Установка новой сигнализации, доводчиков стекол, замена актуаторов дверей, требующие обновления конфигурации ПО.
• Изменение функционала: Активация скрытых опций (автозакрытие при движении, звуковое подтверждение) или отключение нежелательных (автоматическая блокировка при начале движения).
• Адаптация новых ключей: После потери ключа или добавления нового, если стандартная процедура "обучения" не срабатывает.
• Несовместимость версий ПО: Конфликт софта между блоком ЦЗ и другими модулями (иммобилайзер, ЭБУ двигателя) после их замены или обновления.

Важно: Перепрошивка – сложная процедура, требующая спецоборудования (диагностический сканер, программатор), точного ПО и квалификации. Неудачная прошивка может вывести блок из строя. Всегда актуальную прошивку лучше искать у официального дилера или проверенных специализированных сервисов.

Замена блока управления: последовательность действий

Перед началом работ убедитесь в наличии нового совместимого блока управления центральным замком. Отсоедините отрицательную клемму аккумулятора для предотвращения короткого замыкания и срабатывания подушек безопасности. Подготовьте необходимые инструменты: набор отверток, торцевые ключи и мультиметр.

Определите местоположение штатного блока управления в вашей модели автомобиля. Типичные зоны установки: под передними сиденьями, в пространстве за бардачком, под обшивкой центральной консоли или в багажном отсеке. Сверьтесь с руководством по ремонту для точной локализации.

Пошаговый алгоритм демонтажа и установки

1. Демонтаж защитных панелей: Снимите пластиковые накладки/обивку, скрывающие блок управления, используя пластиковый монтажный инструмент для защиты интерьера.
2. Отсоединение разъемов:
   • Аккуратно отщелкните фиксаторы кабельных соединений
   • Пометьте маркером или сфотографируйте схему подключения проводов
   • Проверьте мультиметром отсутствие напряжения на контактах
3. Извлечение модуля: Открутите крепежные винты/болты (обычно 2-4 шт.), сохраняя их. Извлеките корпус блока, избегая резких движений.

Установка нового блока: Закрепите корпус на штатное место, соблюдая исходное положение. Подключите все разъемы согласно сделанным отметкам до характерного щелчка фиксаторов. Проверьте надежность крепления проводов, исключая перегибы и натяжение.

Этап проверки	Действия
Функциональный тест	Подключите АКБ, проверьте синхронность работы всех замков с брелока и кнопкой в салоне
Диагностика ошибок	Считайте коды неисправностей через диагностический разъем OBD-II при наличии сигнальной лампы
Защита от влаги	Обработайте места соединений контактным спреем, установите пылезащитные заглушки

Критичные нюансы: При замене программируемых модулей может потребоваться адаптация через диагностическое оборудование. Избегайте установки блока в зоны прямого контакта с водой или вибрационными элементами. После монтажа проверьте работу стеклоподъемников и сигнализации – их функции часто связаны с центральным замком.

Адаптация нового блока к системе автомобиля

Процедура адаптации нового блока управления центральным замком требует строгого соблюдения последовательности действий, рекомендованной производителем автомобиля. Отсутствие корректной адаптации приведет к некорректной работе системы или полному отказу функций централизованного управления дверьми, багажником и лючком топливного бака.

Подключение блока к штатной электропроводке автомобиля является лишь первым этапом; электронный модуль необходимо "прописать" в бортовой сети, синхронизировать с иммобилайзером и существующими управляющими модулями (например, блоком комфорта или ЭБУ двигателя). Для этого требуется специализированное диагностическое оборудование.

Ключевые этапы адаптации

После физической установки блока в штатное место (чаще всего под торпедой со стороны водителя или в районе бардачка) выполняются следующие операции:

1. Подключение диагностического сканера: Используется оригинальный дилерский прибор (VCDS, ODIS для VAG; ISTA для BMW; Delphi, Launch X431 для мультимарочных систем) или совместимые аналоги.
2. Идентификация блока: Сканер считывает заводской номер и аппаратную версию нового модуля, проверяет соответствие рекомендованным параметрам для данной модели.
3. Программирование (кодирование):
   • Внесение в память блока VIN-кода автомобиля.
   • Активация/деактивация опций (автозакрытие на скорости, звуковое подтверждение, управление стеклоподъемниками).
   • Сопоставление с текущей конфигурацией замков и приводов.
4. Адаптация с иммобилайзером:
   • Синхронизация криптоключей для распознавания штатных ключей зажигания.
   • Обучение блока меткам RFID (если система бесключевого доступа интегрирована).
5. Калибровка приводов: Блок последовательно инициализирует каждый сервопривод замка, определяя крайние положения и усилие срабатывания.
6. Тест функций: Проверка работы от брелока, внутренних переключателей, автоматических сценариев (например, открытие багажника кнопкой).

Типичные проблемы и нюансы

Ошибки при адаптации часто вызваны:

Несовместимостью блока	Использование модуля от другой модификации/года выпуска без перепрошивки.
Сбоями питания	Низкое напряжение АКБ или плохой контакт при подключении сканера прерывают процедуру.
Ошибками в проводке	Неправильное подключение разъемов, повреждение проводов CAN-шины.
Устаревшим ПО сканера	Отсутствие актуальных баз данных для конкретной модели/года.

После успешной адаптации обязательна проверка кодов ошибок во всех связанных системах (кузовное оборудование, иммобилайзер) и удаление временных сбоев. При замене блока в рамках ремонта иногда требуется переобучение всех штатных ключей зажигания.

Взаимодействие с замком багажника/лючка топлива

Замок багажника и лючок топлива интегрированы в систему центрального замка, обеспечивая синхронизированное управление. При активации централизованной блокировки/разблокировки салона эти элементы автоматически следуют общему состоянию системы. Исключение составляют модели с электромеханическим приводом багажника, где клапан лючка топлива всегда дублирует статус дверей.

Управление багажником часто реализовано через отдельную кнопку на брелоке или в салоне, требующую длительного нажатия (1-2 сек) для предотвращения случайного открытия. В некоторых автомобилях доступна функция аварийного механического открытия багажника скрытым ключом или тросовым приводом при отказе электроники.

Ключевые особенности работы

Лючок топлива блокируется одновременно с дверьми, но имеет нюансы:

• На части моделей лючок разблокируется только при полном снятии с охраны
• Отдельные системы допускают открытие лючка при работающем двигателе даже при заблокированных дверях

Типовые неисправности и их причины:

Проблема	Вероятная причина
Багажник не открывается с брелока, но двери реагируют	Оборван провод в гофре между кузовом и крышкой багажника
Лючок топлива не блокируется	Залипание механизма, поломка микрика, коррозия контактов
Самопроизвольное открытие багажника	Сбой программного обеспечения блока управления

Для диагностики рекомендуется проверить предохранители цепи багажника (часто отдельный от общего замка) и состояние контактов разъемов. При замене актуатора лючка топлива обязательна калибровка положения штока для корректного срабатывания блокировки.

Как блок обрабатывает аварийное открытие ключом

При повороте механического ключа в замке водительской двери активируется механический переключатель, интегрированный в личинку замка. Этот переключатель напрямую передаёт сигнал в блок управления центральным замком по выделенной аварийной линии, минуя штатные CAN-шины или другие цифровые интерфейсы. Данный канал проектируется с минимальным количеством промежуточных элементов для гарантии работы даже при полном отключении питания автомобиля.

Блок идентифицирует аварийный сигнал как приоритетную команду, игнорируя текущие состояния системы (например, активированную сигнализацию или блокировку от детей). Процессор немедленно инициирует алгоритм разблокировки всех дверей, последовательно подавая управляющие импульсы на исполнительные механизмы (актуаторы). При этом блок временно отключает противоугонные функции, связанные с центральным замком, чтобы не препятствовать экстренному доступу.

Ключевые нюансы обработки

• Механический дубликат: Срабатывает только при полном обороте ключа в замке (обычно на 90–120 градусов).
• Энергонезависимость: Для реакции используется резервное питание от аккумулятора, даже если основной предохранитель блока перегорел.
• Диагностика: Блок фиксирует факт аварийного открытия в памяти ошибок (DTC), что может указывать на попытку взлома или сбой штатных систем.

Действие водителя	Реакция блока	Особенности
Поворот ключа в положение "Открыто"	Мгновенная разблокировка всех дверей	Сигнализация отключается без срабатывания сирены
Удержание ключа в положении "Открыто" >3 сек	Открытие багажника/люка (на некоторых моделях)	Требуется предварительная программируемая настройка
Двойной поворот ключа	Активация режима "двойного открытия" (сначала водительская, затем все двери)	Зависит от прошивки блока

Особенности работы центрального замка при аварии

При серьезном ДТП блок управления центральным замком автоматически инициирует разблокирование всех дверей. Это критически важная функция, обеспечивающая возможность быстрой эвакуации пассажиров и доступа спасателей к салону транспортного средства. Активация происходит независимо от положения ключа зажигания или состояния переключателей на водительской панели.

Сигнал для разблокировки формируется при срабатывании подушек безопасности (airbag) или датчиков удара, подключенных к общей шине CAN. Современные системы анализируют несколько параметров (величину ускорения, направление удара, количество сработавших пиропатронов) для минимизации ложных срабатываний при незначительных столкновениях. Время реакции составляет 50-200 мс после регистрации удара.

Ключевые аспекты аварийного режима

• Дублирующий механизм: При повреждении основного блока управления резервная схема гарантирует разблокировку через отдельные реле или пиропатроны замков
• Световая индикация: Мигание аварийных огней и подсветки салона после разблокировки для визуального оповещения
• Отключение защиты от повторного запирания: Позволяет многократно открывать/закрывать двери после аварии

Тип неисправности	Последствия для системы
Обрыв питания блока	Активация механических предохранителей в замках дверей
Повреждение CAN-шины	Использование прямых аналоговых сигналов от датчиков удара
Выход из строя актуаторов	Ручное открывание дверей штатными тягами (при сохранении механической связи)

Важно: После аварийной разблокировки система переходит в диагностический режим - повторное автоматическое запирание дверей при движении невозможно до полной перезагрузки блока и устранения ошибок в памяти ЭБУ. Механические повреждения проводки могут привести к частичной работе системы: разблокируются только двери, не затронутые прямым ударом.

Настройка функции автоматической постановки на замок

Функция автоматической блокировки дверей активируется при выполнении заданных условий: после начала движения (обычно при скорости 15-25 км/ч), при выключении зажигания или через определенное время после открытия дверей. Она обеспечивает дополнительную безопасность, предотвращая случайное открытие дверей во время движения или несанкционированный доступ при парковке.

Персонализация параметров позволяет адаптировать работу системы под индивидуальные потребности. Основные настраиваемые аспекты включают порог скорости срабатывания, задержку блокировки после старта, реакцию на манипуляции с КПП и связь с сигнализацией. Отдельные модели требуют активации функции через диагностическое оборудование.

Методы конфигурирования

Изменение параметров осуществляется следующими способами:

• Штатное меню бортового компьютера: В разделе "Настройки дверей" или "Безопасность" через кнопки на руле/панели.
• Диагностический сканер: Для моделей без программного интерфейса – подключение к OBD-II порту с изменением параметров в блоке BCM (Body Control Module).
• Аппаратный сброс: Отключение АКБ на 10-15 минут для восстановления заводских настроек при сбоях.

Критические эксплуатационные нюансы:

• При оставлении ключа в салоне возможна блокировка без возможности восстановления доступа
• Система игнорирует команду при незакрытых дверях/багажнике или невставленном ключе в замок зажигания
• В аварийных ситуациях (срабатывание подушек безопасности) происходит принудительное разблокирование

Типовые проблемы и решения:

1. Отсутствие реакции на настройки → Проверка предохранителей F56, F34 в монтажном блоке
2. Самопроизвольное отключение функции → Калибровка датчиков положения дверей через диагностику
3. Блокировка при работающем двигателе → Обновление прошивки блока BCM у официального дилера

Режим "два клика" для открытия водительской двери

Данный режим является функцией безопасности центрального замка, при которой первое нажатие кнопки брелока разблокирует исключительно водительскую дверь. Остальные двери, багажник и лючок топливного бака остаются заблокированными до второго нажатия. Это предотвращает несанкционированный доступ в салон с пассажирской стороны при посадке водителя.

Промежуток между кликами обычно ограничен 2-5 секундами (зависит от модели авто). Если второе нажатие не выполнено в течение этого времени, система автоматически перезапускает цикл. Повторный одинарный клик снова откроет только водительскую дверь. Для полной разблокировки автомобиля требуется быстрое двойное нажатие.

Действие	Первое нажатие	Второе нажатие
Водительская дверь	Открывается	Остаётся открытой
Пассажирские двери	Заблокированы	Открываются
Багажник/лючок топлива	Заблокированы	Разблокируются

Ключевые особенности:

• Функция активируется/деактивируется через диагностический сканер или меню бортового компьютера
• При экстренном открытии (дёргание ручки изнутри) все двери разблокируются независимо от режима
• В некоторых моделях интервал между кликами настраивается

Важно: При разряженном аккумуляторе брелока система может не распознать второй клик, оставляя пассажирские двери закрытыми. Рекомендуется проверить работу режима после замены батарейки.

Блокировка кнопок окон при срабатывании ЦЗ

Активация центрального замка (ЦЗ) автоматически включает блокировку кнопок управления электростеклоподъемниками на всех дверях, кроме водительской. Это реализовано через релейную схему в блоке управления ЦЗ, где сигнал блокировки передается по отдельной шине CAN/LIN или прямым проводным соединениям к модулям дверей.

Главная цель функции – предотвращение случайного открытия окон детьми или пассажирами при движении автомобиля. Система деактивирует физическое питание кнопок задних и передних пассажирских дверей, сохраняя полный контроль только для водительской зоны.

Ключевые особенности работы

• Двухуровневая активация: блокировка срабатывает при:
  1. Однократном нажатии кнопки ЦЗ
  2. Автоматической активации после начала движения (скорость > 15 км/ч)
• Исключения для водителя: кнопки на водительской двери остаются активными даже при заблокированных пассажирских окнах.

Тип блокировки	Способ отключения	Ограничения
Полная (стандартная)	Ручное отпирание ЦЗ	Не работает при неисправности датчика положения двери
Временная (на некоторых моделях)	Автоматически после остановки двигателя	Требует повторной активации при новом запуске

Важный нюанс: при разряде АКБ или сбоях системы блокировка может сохраняться даже после разблокировки ЦЗ. В таких случаях требуется принудительная перезагрузка блока управления через снятие клеммы аккумулятора на 10-15 минут.

Проблемы с блоком в сильные морозы: причины

Основная причина проблем с работой центрального замком в сильные морозы связана с загустением смазочных материалов внутри исполнительных механизмов (актуаторов) дверей, багажника и люка бензобака. При критически низких температурах стандартные смазки теряют текучесть, становясь вязкими или даже твердыми, что многократно увеличивает механическое сопротивление внутри актуатора.

Электродвигатель актуатора, рассчитанный на определенную нагрузку, не может преодолеть возросшее трение и провернуть шестерни привода. Пластиковые детали механизмов также становятся более хрупкими и жесткими на морозе, что усугубляет проблему.

Ключевые факторы, вызывающие отказ в мороз

Помимо загустения смазки в актуаторах, на работу системы центрального замка в сильный холод влияют следующие факторы:

• Просадка напряжения в бортовой сети: При запуске холодного двигателя стартер потребляет огромный ток, вызывая резкое падение напряжения. Блок управления центральным замком (БУ ЦЗ) и актуаторы в этот момент могут недополучать необходимого напряжения для корректной работы.
• Снижение емкости аккумуляторной батареи (АКБ): На морозе химические процессы в АКБ замедляются, ее реальная емкость и способность отдавать ток падают. Особенно критично это для старых или изношенных батарей, которые и в тепле работают на пределе.
• Образование конденсата и инея внутри блока управления: Перепады температур (например, при постановке теплого автомобиля на сильный мороз) могут вызвать выпадение конденсата внутри корпуса БУ ЦЗ. При последующем замерзании эта влага превращается в иней или лед на платах и контактах, вызывая короткие замыкания, коррозию или нарушение электрических соединений.
• Примерзание уплотнителей и механических тяг: Влага на дверных уплотнителях, тягах замков или в замочных скважинах замерзает, создавая дополнительное механическое сопротивление, которое актуаторам также приходится преодолевать.

Совокупное воздействие этих факторов – повышенная механическая нагрузка на актуаторы плюс нестабильное электропитание и потенциальные проблемы в самом БУ – чаще всего и приводит к отказу системы запирания/отпирания в экстремально холодных условиях.

Механическая Проблема	Электрическая/Электронная Проблема
Загустение смазки в актуаторах Замерзание влаги в тягах и замочных механизмах Повышенная хрупкость пластиковых деталей Примерзание уплотнителей дверей/багажника	Просадка напряжения при запуске Низкая емкость/заряд АКБ на морозе Конденсат/иней внутри БУ ЦЗ Окисление/коррозия контактов (усугубляется влагой)

Влияние разряда АКБ на работу центрального замка

Разряженная аккумуляторная батарея напрямую нарушает функционирование электронных компонентов центрального замка. Блок управления требует стабильного напряжения (обычно 10.5-15В) для корректной обработки сигналов с брелока или кнопок салона. При падении напряжения ниже порогового значения микропроцессор модуля теряет способность исполнять команды, управлять реле и обрабатывать данные с датчиков положения дверей.

Недостаточный заряд АКБ провоцирует сбои в передаче сигналов по CAN-шине, связывающей блок замка с другими системами автомобиля. Это нарушает синхронизацию работы дверей, багажника и люка топливного бака. Особенно критично падение напряжения при отрицательных температурах, когда густеет смазка механизмов и возрастает пусковой ток электродвигателей актуаторов.

Типичные симптомы при разряде АКБ

• Задержка срабатывания – замки реагируют на команды через 3-10 секунд или выполняют действия частично
• Самопроизвольное открытие/закрытие – хаотичное переключение режимов из-за сбоев логики контроллера
• Отказ отдельных дверей – прекращение работы актуаторов на одном или нескольких узлах
• Потеря синхронизации с брелоком – необходимость повторного "обучения" ключей после заряда АКБ

Крайняя степень разряда (ниже 9В) полностью парализует работу системы – блок управления переходит в аварийный режим или отключается. При этом возможна блокировка дверей с невозможностью открытия штатными средствами. Механическое дублирование (ключом) сохраняется, но может потребовать дополнительных усилий из-за неразблокированных центральных штопоров.

Уровень заряда АКБ	Влияние на центральный замок
12.6В - 11.8В	Единичные сбои, замедление реакции
11.7В - 10.5В	Частичные отказы, потеря синхронизации
Ниже 10.5В	Полный отказ системы, аварийная блокировка

Для предотвращения проблем рекомендуется контролировать напряжение АКБ мультиметром при первых признаках нестабильной работы замков. Особое внимание – при длительном простое автомобиля или использовании энергоемких потребителей (акустика, подогревы) при заглушенном двигателе. Установка современных аккумуляторов с низким саморазрядом минимизирует риски.

Добавление кнопки ручной активации в салоне

Интеграция дополнительной кнопки управления центральным замком в салоне автомобиля позволяет вручную блокировать/разблокировать двери без использования ключа или штатных переключателей. Это особенно полезно при установке нештатных охранных систем или при выходе из строя заводских элементов управления.

Для подключения потребуется найти провода управления замками в штатной электропроводке автомобиля (обычно в районе водительской двери или под торпедой) и врезаться в них. Точное расположение контактов определяется по электрической схеме конкретной модели авто.

Порядок установки и ключевые моменты

1. Выбор типа кнопки: Используйте нормально разомкнутые кнопки без фиксации (моментального действия).
2. Подключение к цепи блокировки:
   • Кнопка ставится в разрыв провода, идущего на блок управления центральным замком (обычно обозначен как "LOCK" или "ЗАКР")
   • Для универсальности можно подключить две отдельные кнопки: для блокировки и разблокировки
3. Распространенные точки подключения:

   Место подключения	Особенности
   Штатный блок управления замками	Требует точного определения контактов по схеме
   Проводка водительской двери	Удобный доступ, но сложность прокладки проводов в корпус
   Реле центрального замка	Прямое управление силовыми цепями

4. Важные нюансы:
   • Обязательная установка предохранителя в цепь питания кнопки
   • Использование экранированных проводов при прокладке рядом с силовыми линиями
   • Проверка совместимости с иммобилайзером (может потребоваться переобучение системы)

Оптимальные места размещения кнопки: на центральной консоли, под рулевой колонкой или в блоке подрулевых переключателей. Кнопка должна быть легко доступна водителю, но защищена от случайного нажатия. После установки протестируйте работу штатной сигнализации и автоматической блокировки при начале движения.

Подключение нештатной сигнализации к родному блоку

Интеграция сторонней сигнализации с заводским блоком центрального замка требует точного определения управляющих цепей и соблюдения протоколов взаимодействия. Неправильное подключение может вызвать сбои в работе штатной системы или повреждение электронных компонентов.

Основная задача – синхронизировать импульсы сигнализации с командами центрального замка, используя реле или интерфейсные модули для согласования напряжений. Обязательно изучается электрическая схема конкретного автомобиля, так как расположение блока и распиновка разъемов варьируются.

Ключевые этапы подключения

Определение точек подключения:

• Поиск проводов управления замками: Используя мультиметр, выявляют провода с +12V при открытии/закрытии (обычно в жгуте водительской двери или под панелью)
• Идентификация типа сигнала: Проверка импульсной полярности (постоянный "+", постоянный "−", переключаемая масса)

Схемы коммутации:

Тип управления	Решение	Риски
Постоянный "+"	Реле на разрыв цепи	Короткое замыкание при ошибке
Переключаемая масса	Опторазвязка	Помехи CAN-шине

Критичные нюансы:

1. Защита цепей предохранителями вблизи АКБ
2. Изоляция соединений термоусадкой, исключение "скруток"
3. Тестирование без финальной сборки обшивки (проверка реакции на двойной импульс, автозапирание)

Ограничения: На автомобилях с CAN-шиной (после ~2005г) прямое подключение к проводам часто невозможно – требуется CAN-обходчик или программируемый интерфейс. Попытка врезаться в шину без декодера вызовет ошибки immobilizer.

Реанимация блока после попадания влаги

Немедленно отключите питание блока управления (БУ) центрального замка (ЦЗ)! Отсоедините минусовую клемму аккумулятора. Ни в коем случае не пытайтесь проверить работоспособность или подавать питание на влажный блок – это гарантированно вызовет короткое замыкание и окончательную поломку. Чем быстрее блок будет обесточен и извлечен, тем выше шансы на его восстановление.

Аккуратно извлеките блок управления из его штатного места. Обычно он расположен под передними сиденьями, в районе ног переднего пассажира или водителя, иногда под торпедой или в дверях (реже для центральных замков). Обратите внимание на его ориентацию и маркировку разъемов перед отсоединением. Снимите корпус блока, если это возможно (часто требуется открутить винты или расщелкнуть защелки).

Чистка и сушка платы

Тщательно осмотрите печатную плату (ПП) контроллера. Ищите явные следы воды, белесые или зеленоватые разводы (следы электролиза и начинающейся коррозии), окисленные контакты. Основные этапы очистки:

1. Предварительная сушка: Аккуратно промокните видимые капли влаги безворсовой салфеткой или ватной палочкой. Не трите!
2. Промывка: Для удаления остатков влаги и начавших образовываться солей/окислов идеально использовать очищенный изопропиловый спирт (IPA) высокой концентрации (90%+).
• Нанесите спирт мягкой кисточкой (лучше антистатической) на загрязненные участки.
• Аккуратно почистите дорожки, контакты разъемов, ножки микросхем и других компонентов.
• Избегайте попадания спирта на пластиковые части корпуса или разъемов (может повредить).
3. Альтернатива (менее желательная): Если изопропила нет, можно использовать очень умеренно очиститель контактов без смазки или WD-40 Specialist "Очиститель контактов" (не обычный WD-40!). Нанесите минимально необходимое количество на кисточку или ватную палочку, обработайте загрязнения. Тщательно удалите излишки.
4. Финишная сушка: После промывки/чистки плату необходимо очень тщательно просушить. Оптимально:
   • Поместить плату в теплое (не горячее!), сухое, хорошо проветриваемое место на 24-48 часов.
   • Использовать слабый поток теплого воздуха (например, фен на минимальной мощности с холодным воздухом или на большом расстоянии с теплым, не перегревать!).
   • Избегать прямых солнечных лучей и источников сильного тепла (батарея, обогреватель).

Метод очистки	Эффективность	Риски	Рекомендация
Изопропиловый спирт (IPA)	Высокая	Минимальные (испаряется быстро, не проводит ток)	Оптимальный выбор
WD-40 Specialist "Очиститель контактов"	Средняя	Может оставлять следы, требует тщательной сушки	Допустимая альтернатива при отсутствии IPA
Обычный WD-40 / Уайт-спирит / Бензин "Калоша"	Низкая / Непредсказуемая	Высокие (повреждение пластика, оставление масляной пленки, возгораемость)	Категорически не рекомендуется!
Вода (даже дистиллированная)	Нулевая / Отрицательная	Очень высокие (усугубление проблемы)	Запрещено!

После полной просушки соберите блок, подключите разъемы в соответствии с маркировкой и ориентацией. Подключите аккумулятор и проведите всестороннюю проверку функций центрального замка: дистанционное открытие/закрытие всеми способами (брелок, кнопка в салоне), работа каждой двери (включая багажник/капот), индикация, автоматическое запирание. Будьте готовы к тому, что даже после успешной очистки коррозия могла повредить дорожки или компоненты, и блок может работать некорректно или выйти из строя позже. Если реанимация не помогла – потребуется замена блока управления.

Проводка: поиск обрыва проводов от блока к дверям

Обрыв проводки между блоком управления центральным замком и дверными актуаторами – частая причина отказа механизмов. Поиск требует системного подхода и понимания схемы подключения конкретной модели автомобиля.

Перед началом диагностики исключите другие возможные неисправности: разряженный АКБ, отказ предохранителя цепи центрального замка, механические заедания тяг или самих актуаторов в дверях. Убедитесь, что проблема проявляется на всех дверях или только на конкретной.

Методика поиска обрыва

Необходимый инструмент:

• Мультиметр (режим прозвонки/сопротивления и напряжения)
• Контрольная лампа (12В) или LED-пробник
• Игольчатые щупы (для протыкания изоляции)
• Схема электропроводки автомобиля
• Фонарик

Последовательность действий:

1. Определение проблемной цепи: Откройте блок управления центральным замком (обычно под торпедой, в районе ног водителя или в багажнике). Схема подключения поможет найти пины разъема, отвечающие за управление конкретной дверью.
2. Проверка напряжения на выходе блока: Включите зажигание. Проверьте мультиметром (режим DC 20V) или контрольной лампой наличие напряжения на управляющем проводе проблемной двери при нажатии на кнопку замка. Отсутствие сигнала указывает на неисправность блока.
3. Проверка цепи на "массу": Если сигнал с блока есть, проверьте целостность провода, идущего от актуатора двери к "массе" кузова. Измерьте сопротивление между клеммой "массы" актуатора и кузовом (должно быть близко к 0 Ом).
4. Прозвонка силового провода: Отсоедините разъемы от блока управления и от дверного актуатора. Прозвоните мультиметром (режим Ω) соответствующий управляющий провод между блоком и дверью. Бесконечное сопротивление подтверждает обрыв.
5. Локализация обрыва: Основные зоны риска:
   • Дверные гофры: Провода переламываются при открывании/закрывании двери. Аккуратно разденьте гофру и визуально осмотрите провода.
   • Места перехода из салона в дверь: Проверьте точки ввода в стойку (А- или Б-стойка).
   • Зоны крепления жгутов: Обрыв возможен там, где жгут фиксируется хомутами или проходит через острые кромки кузова.
6. "Подтягивание" провода: Если визуальный осмотр не помог, аккуратно подергайте провод в гофре и проблемных зонах, наблюдая за показаниями мультиметра в режиме прозвонки. Изменение показаний укажет на место обрыва.
7. Поиск напряжения в промежутке: При наличии сигнала на выходе блока, но его отсутствии на актуаторе, "пройдите" контрольной лампой или мультиметром вдоль провода, протыкая изоляцию игольчатыми щупами. Исчезновение напряжения укажет на участок после точки обрыва.

Критические нюансы:

Фактор	Важность
Цвета проводов	Могут не соответствовать схеме из-за ремонта. Всегда сверяйтесь по распиновке разъемов.
Общие цепи	Один провод часто управляет блокировкой/разблокировкой. Проверяйте обе команды.
Коррозия в разъемах	Особенно в дверных разъемах и гофрах. Очищайте контакты.
Временная стабилизация	Обрыв в гофре может временно пропадать при сгибании. Фиксируйте дверь в разных положениях.

Обнаруженный обрыв устраняется заменой поврежденного участка провода с обязательной пайкой и термоусадкой. Избегайте скруток, особенно в дверных гофрах. После ремонта восстановите герметизацию проходов.

Меры безопасности при самостоятельном ремонте

Перед началом любых работ с блоком управления центральным замком обесточьте бортовую сеть автомобиля. Для этого отсоедините отрицательную клемму аккумуляторной батареи и заизолируйте её контакт во избежание случайного замыкания. Помните, что даже при выключенном зажигании отдельные цепи блока могут находиться под напряжением.

Используйте только инструменты с диэлектрическими рукоятками и работайте в сухих условиях. Убедитесь в отсутствии влаги на компонентах электропроводки и корпусе блока управления. При диагностике цепей мультиметром предварительно проверяйте диапазон измерений, чтобы исключить повреждение электронных компонентов высоким током.

Ключевые запреты и рекомендации

Категорически нельзя:

• Подключать/отключать разъёмы блока при включённом зажигании
• Применять паяльник без термоотвода для микросхем
• Замыкать контакты реле посторонними предметами
• Использовать несоответствующие предохранители

Обязательные действия:

1. Наносите маркировку на все разъёмы перед демонтажем
2. Фиксируйте положение блока креплениями перед установкой
3. Проверяйте целостность изоляции проводки после ремонта
4. Тестируйте работу всех функций замков до сборки обшивки

Риск	Последствия	Мера предупреждения
Короткое замыкание	Выход из строя блока управления	Изоляция клемм АКБ перед работами
Статическое электричество	Повреждение микропроцессора	Заземление антистатическим браслетом
Переполюсовка	Сгорание диодных цепей	Контроль полярности при подключении

При замене блока управления центральным замком убедитесь в полном совпадении каталожного номера и версии прошивки. Несовместимые модули могут вызвать сбои в работе иммобилайзера или противоугонной системы. После подключения нового блока выполните процедуру адаптации согласно руководству к конкретной модели автомобиля.

Чечего избегать: типичные ошибки пользователей

Неправильная эксплуатация центрального замка провоцирует поломки блока управления и элементов системы. Распространенные ошибки сокращают срок службы компонентов и создают риски безопасности.

Сознательное исключение следующих действий предотвратит преждевременный выход системы из строя и дорогостоящий ремонт.

• Механическое принуждение замков при срабатывании автоматики: ручное проворачивание ключа во время движения ригелей перегружает приводы и шестерни.
• Игнорирование частичного срабатывания: если замки реагируют не на все двери, проблема в проводке или приводах. Продолжение использования усугубляет неисправность.
• Частая активация на ходу: блокировка дверей при движении создает избыточную нагрузку на приводы из-за вибраций.
• Эксплуатация при разряженном АКБ: низкое напряжение вызывает сбои в работе блока управления и "залипание" реле.

Критические ошибки при обслуживании

Ошибка	Последствие
Попытка "пробить" примерзший замок многократным нажатием кнопки	Перегрев и выход из строя моторчика привода
Самостоятельная разборка блока управления без диагностики	Повреждение платы, стирание заводских настроек
Установка нештатных приводов или аксессуаров	Конфликт сопротивления цепи, перегорание предохранителей

1. Запрещено поливать замки водой при заедании – влага вызывает коррозию контактов.
2. Не допускается хранение пульта ДУ рядом с источниками EMI-излучения (ноутбуки, рации).

Коммутация блоков управления от разных производителей

Подключение блоков управления центральным замком (ЦЗ) от различных производителей в одну систему требует тщательного анализа совместимости электрических схем и протоколов обмена данными. Несоответствие входных/выходных сигналов, уровней напряжения или логики управления может привести к некорректной работе или повреждению компонентов.

Ключевой сложностью является различие в распиновке разъемов и назначении контактов – идентичные по функциям провода (управление актуаторами, сигнализация, CAN-шина) у разных брендов часто имеют противоположную полярность или отличаются типом сигнала (аналоговый/цифровой).

Стратегии интеграции

Для синхронизации блоков применяют:

• Релейные модули-посредники – изолируют цепи питания и преобразуют сигналы
• Универсальные контроллеры – программируемые платы с настраиваемой логикой (например, VSM или OEM-адаптеры)
• Диодную развязку – защита от обратных токов при параллельном подключении

Проблема	Решение	Риски
Разная скорость CAN-шины	Установка шлюза (gateway)	Задержки реакции
Несовпадение импеданса	Согласующие резисторы	Затухание сигнала
Конфликт протоколов	Перепрошивка блока	Потеря гарантии

При комбинировании штатной и дополнительной систем (например, подключении китайского ЦЗ к европейской CAN-шине) критически важно:

1. Сверять максимально допустимую нагрузку на контакты реле
2. Использовать предохранители в каждой силовой линии
3. Проверять совместимость сигналов "lock/unlock" – импульсные vs постоянные

Перспективные технологии в управлении замками

Традиционные релейные схемы блоков управления центральным замком активно вытесняются интеллектуальными системами на базе микроконтроллеров с расширенной логикой обработки сигналов. Это позволяет реализовать адаптивные сценарии блокировки/разблокировки, учитывающие состояние датчиков дверей, зажигания и даже параметры окружающей среды.

Ключевой тренд – интеграция мультипротокольных беспроводных интерфейсов для взаимодействия с разнообразными устройствами. Стандартные RF-брелоки дополняются каналами связи ближнего и среднего радиуса действия, обеспечивая бесшовное взаимодействие с экосистемой пользователя.

Основные направления развития

• Биометрическая аутентификация: Сканеры отпечатков пальцев и 3D-распознавание лица, интегрированные в дверные ручки или зеркала.
• UWB (Ultra-Wideband) технологии: Точное позиционирование брелока/смартфона в пространстве для автоматического открытия при приближении и защиты от ретрансляционных атак.
• Облачные платформы: Дистанционное управление через мобильные приложения с возможностью предоставления временного цифрового ключа третьим лицам.

Технология	Преимущества	Вызовы
BLE / NFC	Низкое энергопотребление, совместимость со смартфонами	Ограниченная дальность, риски перехвата данных
Геозоны (Geofencing)	Автоматическая блокировка при удалении от автомобиля	Погрешности GPS, ложные срабатывания
Криптографическая защита	Динамическое шифрование сигналов, защита от ретрансляции	Сложность реализации, стоимость компонентов

Нейросетевые алгоритмы начинают использоваться для анализа поведения пользователя – система распознает владельца по характерным паттернам движения и силе нажатия на кнопки, блокируя попытки несанкционированного доступа. Параллельно развивается стандартизация протоколов (например, Digital Key 3.0) для кросс-брендовой совместимости цифровых ключей.

1. Полный отказ от физических носителей – авторизация через смартфон/умные часы.
2. Интеграция с системами безопасности: блокировка при срабатывании датчиков удара или наклона.
3. V2X-взаимодействие: синхронизация состояния замков с инфраструктурой (умные шлагбаумы, сервисные центры).

Список источников

• Официальные сервисные руководства производителей автомобилей
• Техническая документация на блоки управления центральным замком
• Схемы электрооборудования конкретных моделей авто
• Инструкции по диагностике и ремонту бортовых сетей
• Специализированные автомобильные форумы и профессиональные сообщества
• Мануалы по эксплуатации транспортных средств
• Технические статьи об автомобильной электронике
• Обучающие материалы автоэлектриков
• Веб-ресурсы производителей автокомпонентов

Видео: Как работает механический кодовый замок. Устройство, внутренности и замена кода механического замка


• Плохо заводится дизель на холодную - причины и решения

• Почему через порог никто не приветствует? Неспроста!

• BMW 525 — легенда Баварии
