Установка биксеноновых линз Morimoto Mini H1

Статья обновлена: 18.08.2025

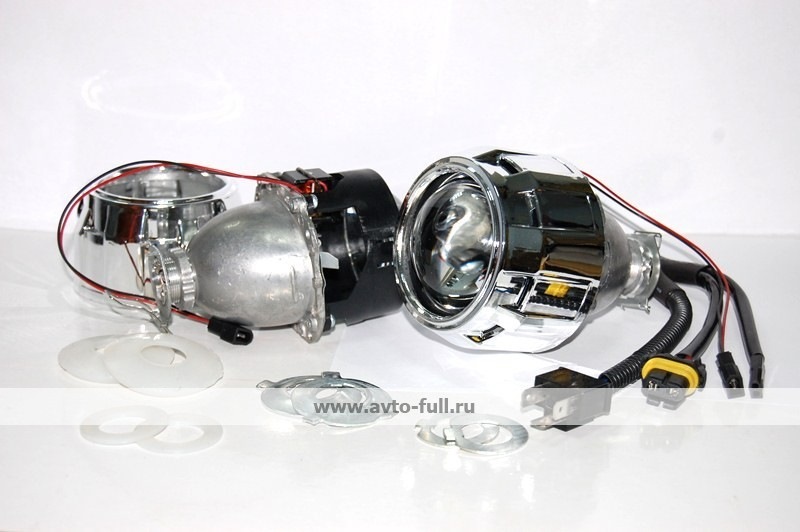

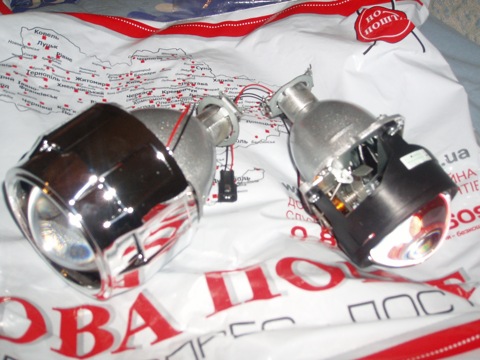

Биксеноновые линзы Morimoto Mini H1 – популярное решение для модернизации автомобильного света. Они обеспечивают чёткую светотеневую границу и высокую интенсивность освещения.

Установка требует технической точности и понимания конструкции фар. Процесс включает разборку оптики, фиксацию линз и юстировку пучка.

Данная статья содержит пошаговое руководство по монтажу Morimoto Mini H1. Правильная установка исключает ослепление встречного транспорта и гарантирует максимальную эффективность.

Подготовка рабочего места для демонтажа фар

Обеспечьте просторную ровную поверхность с хорошим освещением. Идеально подойдет гаражный стол или верстак длиной не менее 1,5 метров, где можно разместить обе фары без риска падения. Уберите все посторонние предметы, жидкости и источники статического электричества.

Покройте рабочую зону мягкой тканью или микрофиброй для предотвращения царапин на деталях. Если демонтаж проводится на улице, выбирайте сухое безветренное место в дневное время. Обязательно отключите аккумулятор автомобиля перед началом работ.

Необходимые инструменты и материалы

• Инструменты:
  • Торцевой ключ на 10 мм (для крепежа фар)
  • Крестообразная отвертка
  • Пластиковые монтажные лопатки
  • Фен строительный (для разогрева герметика)
• Расходники:
  • Чистая ветошь
  • Перчатки нитриловые
  • Пакеты для мелких деталей
  • Маркер для маркировки проводов

Этап подготовки	Критичные требования
Поверхность	Абсолютно сухая, без пыли и масляных пятен
Безопасность	Огнетушитель в зоне досягаемости
Организация	Контейнеры для сортировки винтов по типу и размеру

Заранее подготовьте термостойкую подставку для разогретых фарочных корпусов. Проверьте доступ к розетке 220В для подключения строительного фена. Рекомендуется использовать антистатический браслет при работе с разъемами.

Снятие передних фар с автомобиля

Откройте капот и найдите точки крепления фар. Обычно они расположены в трех зонах: сверху (2-3 болта под капотом), сбоку (ближе к крылу) и снизу (часто скрыты бампером или защитой). Предварительно снимите декоративные накладки или резиновые заглушки, закрывающие крепеж.

Отсоедините все электрические разъемы от задней части фары. Нажмите на фиксаторы каждого коннектора (часто пластиковый язычок) и аккуратно потяните его к себе. Запомните расположение разъемов – для удобства сфотографируйте или пометьте их изолентой.

Пошаговый демонтаж

1. Ослабьте крепежные болты: Используя подходящий инструмент (чаще головку на 10 мм или TORX T20), последовательно выкрутите все крепежи. Начинайте с верхних, затем боковые, последними – нижние.
2. Извлеките фару: Придерживая корпус обеими руками, плавно потяните его вперед по направляющим. Если конструкция предусматривает буферные втулки – не прикладывайте чрезмерных усилий.
3. Проверьте отсутствие скрытых фиксаторов: Убедитесь, что не осталось клипс или защелок (особенно в моделях с поворотными фарами).

Важно: Сразу укладывайте снятые фары на чистую мягкую поверхность (микрофибра, картон) стеклом вверх. Избегайте контакта с металлическими предметами – поликарбонат легко царапается.

Тип крепежа	Инструмент	Особенности
Болты под капотом	Головка 8-10 мм	Часто спрятаны под заглушками
Боковые клипсы	Плоская отвертка	Требуют аккуратного поддевания
Нижние саморезы	TORX T15-T25	Доступ возможен после частичного снятия бампера

При затрудненном демонтаже проверьте руководство по ремонту конкретной модели. Некоторые автомобили требуют предварительного снятия бампера или решетки радиатора. После извлечения сразу закройте разъемы фары пакетами во избежание попадания влаги.

Аккуратная разборка фары на компоненты

После демонтажа фары с автомобиля тщательно очистите её корпус от грязи и остатков герметика. Удалите все лампы, заглушки и резиновые уплотнители, которые могут помешать дальнейшей разборке. Убедитесь, что рабочая поверхность защищена от царапин мягким материалом.

Прогрейте фару в термокамере или духовке при температуре 100-120°C в течение 10-15 минут для размягчения герметика. Используйте термоперчатки и соблюдайте осторожность – перегрев деформирует пластик. При отсутствии камеры равномерно нагрейте стык феном на высоких оборотах, постоянно перемещая поток воздуха.

Последовательность разделения компонентов

1. Вставьте тонкие пластиковые клинья в зазор между линзой и корпусом после прогрева
2. Медленно продвигайтесь по периметру, увеличивая зазор специальными разборными лопатками
3. Избегайте металлических инструментов – они оставляют необратимые повреждения на пластике
4. При сопротивлении участка – локально прогрейте его строительным феном (+50°C к основной температуре)

Критически важно: после разделения корпуса сразу очистите паз герметика от остатков резиноподобного состава. Используйте:

• Скребок из твёрдого пластика

• Ацетон или специализированный очиститель герметика

• Хлопковую ветошь без ворса

Запрещённые действия	Риски
Резкое охлаждение феном после прогрева	Трещины на линзе/корпусе
Применение отвёрток вместо лопаток	Сколы отражателя, царапины
Оставление старого герметика в пазах	Нарушение герметичности при сборке

Отсоедините разъёмы корректора и поворотных механизмов (при наличии). Снимите штатный отражатель, открутив фиксирующие винты или отщёлкнув крепления. Поместите оптические компоненты в зону, защищённую от пыли и случайных ударов.

Удаление заводского отражателя

Демонтируйте фару и аккуратно разделите корпус, прогревая термопластичный герметик строительным феном. После вскрытия извлеките лампу накаливания и колодку проводов, отсоединив фиксаторы. Отражатель крепится к корпусу пластиковыми защелками – последовательно отожмите их тонкой отверткой, избегая резких движений.

Вытащите отражатель, предварительно отсоединив сервопривод корректора (если предусмотрен). Осмотрите посадочное место: требуется удалить центральную перегородку отражателя, где размещалась лампа. Разметьте окружность диаметром 82-83 мм вокруг лампового патрона маркером – это зона выреза под линзу Morimoto Mini H1.

Технология вырезания отверстия

Используйте Dremel с алмазной насадкой или электролобзик. Режьте строго по разметке, удерживая инструмент под углом 90° к поверхности. Работайте в респираторе и защитных очках – пластиковая пыль токсична. После выреза:

• Зачистите заусенцы наждачной бумагой P150
• Удалите металлизированное покрытие на 5 мм от кромки (для адгезии герметика)
• Обработайте срез изопропиловым спиртом

Важные нюансы:

1. Не повредите крепежные "уши" для установки линзовой чаши
2. Контролируйте глубину реза – задняя стенка отражателя должна остаться целой
3. Сохраните вырезанный фрагмент – он понадобится как шаблон для других фар

Ошибка	Последствие	Профилактика
Скол края отверстия	Разрушение отражателя при вибрациях	Резать на низких оборотах с поддержкой фрагмента
Перегрев пластика	Деформация посадочной плоскости	Делать перерывы через каждые 30 сек реза

После обработки установите отражатель обратно в корпус для примерки линзы. Зазор между кромкой отверстия и оправой Morimoto должен быть равномерным (1.5-2 мм по всему периметру). При необходимости скорректируйте диаметр шлифовкой.

Подготовка корпуса фары к установке линзы

После демонтажа фары с автомобиля и аккуратного разделения рассеивателя и корпуса, тщательно удалите весь старый герметик с посадочного желоба. Используйте строительный фен для размягчения состава и пластиковый скребок, чтобы не повредить пластиковые поверхности. Остатки очистите обезжиривателем (изопропиловым спиртом или специальным автоочистителем), уделяя внимание стыкам и углам.

Проверьте целостность крепежных ушек и внутренних отражателей – трещины или сколы требуют ремонта эпоксидной смолой до монтажа линзы. Убедитесь, что шторка биксенонового механизма свободно двигается и не задевает внутренние элементы при имитации установки.

Финальные подготовительные операции

Выполните следующие обязательные действия:

• Примерка линзы – установите оптику без фиксации, проверьте совпадение крепежных отверстий и отсутствие перекосов
• Калибровка зазоров – обеспечьте расстояние 3-5 мм между шторкой линзы и отражателем корпуса
• Разметка точек сверления – отметьте маркером места крепления штатных кронштейнов Morimoto

При использовании переходных колец убедитесь в их термостойкости и совместимости с диаметром линзы. Важно: все модификации корпуса выполняйте на снятой фаре при отключенном питании!

Этап	Инструменты	Критерий качества
Очистка желоба	Фен, скребок, обезжириватель	Отсутствие следов герметика
Проверка геометрии	Штангенциркуль, шаблон	Зазор 3-5 мм по окружности линзы
Подготовка крепежа	Дрель, метчики	Резьбовые отверстия строго перпендикулярны плоскости

Не приступайте к герметизации, пока не убедитесь в свободном ходе регулировочных винтов линзы после финальной сборки. Механизм корректора не должен контактировать с проводами ксеноновой лампы.

Расчет требуемых модификаций корпуса

Определение зон обработки начинается с анализа геометрии штатного отражателя. Замерьте глубину чаши фары и диаметр отверстия под лампу, сравнив их с габаритами линзы Morimoto Mini H1. Критически важна проверка зазора между задней частью линзы и внутренней поверхностью корпуса – минимальное расстояние 3-5 мм необходимо для вентиляции и предотвращения перегрева.

Рассчитайте параметры крепежной плоскости: при использовании переходных колец Morimoto определите толщину материала для компенсации смещения линзы относительно отражателя. Если кольца отсутствуют, измерьте отклонение фокальной точки проектора от исходного положения лампы – это потребует проектирования кастомных держателей с поправкой на вертикальное/горизонтальное смещение.

Ключевые этапы модификации

• Диаметр посадочного отверстия: расширение штатного проёма до 76 мм с филигранной обработкой краёв для плотного прилегания линзы
• Коррекция глубины: фрезеровка тыльной части отражателя при нехватке пространства, усиление ослабленных зон алюминиевыми пластинами
• Стабилизация креплений: установка трёх опорных точек с шагом 120° для исключения вибраций

Параметр	Рекомендуемое значение	Инструмент для контроля
Соосность линзы и отражателя	Отклонение ≤ 0.5 мм	Лазерный центровщик
Угол наклона проектора	±2° от оптической оси фары	Цифровой угломер

При проектировании учитывайте температурную деформацию: оставляйте компенсационные зазоры 0.3-0.5 мм между пластиком корпуса и металлическими компонентами линзы. Для герметизации стыков применяйте термостойкий силикон (температура эксплуатации от -40°C до +260°C), избегая контакта с оптическими поверхностями.

Разметка посадочного места линзы Morimoto

Разметка посадочного места – критический этап, определяющий точность установки биксеноновой линзы. Неправильная разметка приведёт к перекосу оптики, нарушению светораспределения и необходимости переделки. Используйте только штатный шаблон из комплекта Morimoto Mini H1, гарантирующий соответствие геометрии линзы.

Перед разметкой тщательно очистите отражатель от пыли и обезжирьте поверхность изопропиловым спиртом. Убедитесь в отсутствии деформаций корпуса фары в зоне монтажа. Закрепите фару в стабильном положении, исключающем вибрации во время работ.

Технология переноса разметки

1. Наложите шаблон на отражатель, совместив его центральную ось с оптическим центром фары
2. Зафиксируйте шаблон малярным скотчем, исключая смещение при обводке
3. Тонким перманентным маркером перенесите:
   • Контур внешнего диаметра линзы
   • 4 крепёжных отверстия (Ø3.2 мм)
   • Паз для фиксации соленоида шторки
4. Проконтролируйте параллельность горизонтальных меток относительно земли с помощью лазерного уровня

Параметр	Допуск	Инструмент контроля
Симметрия осей	±0.5 мм	Калибровочная линейка
Диаметр отверстий	+0.1/-0 мм	Штангенциркуль
Соосность креплений	≤1°	Угломер

Важно: при сверлении не выходите за границы размеченных отверстий – излишний зазор потребует применения герметиков для компенсации люфта. Допустимое отклонение от центра – не более 0.7 мм по любой оси.

Точная резка пластика корпуса фары

Точная резка пластикового корпуса фары – критический этап установки биксеноновых линз Morimoto Mini H1. Неправильное выполнение может привести к нарушению геометрии отражателя, деформации корпуса или потере герметичности. Ошибки на этой стадии часто требуют замены всей фары.

Для работы потребуется дремель с цилиндрической фрезой диаметром 3-5 мм, строительный фен, канцелярский нож и наждачная бумага (зернистость 400-600). Обязательно используйте защитные очки и перчатки. Предварительно прогрейте зону реза феном до 60-70°C для предотвращения сколов.

Технология выполнения реза

1. Нанесите разметку по шаблону из комплекта линз, используя несмываемый маркер. Допустимое отклонение контура – не более 0.5 мм.
2. Выполните стартовое отверстие внутри контура дремелем. Держите инструмент строго перпендикулярно поверхности.
3. Ведите фрезу вдоль разметки короткими поступательными движениями без сильного нажима. Глубина реза – 80% толщины пластика.
4. Аккуратно дорежьте материал канцелярским ножом по оставшейся толщине.
5. Обработайте кромки наждачной бумагой, удаляя заусенцы и формируя фаску под углом 45°.

Контрольные параметры:

Показатель	Значение	Инструмент проверки
Диаметр отверстия	76.0±0.3 мм	Штангенциркуль
Круглость	Допуск 0.2 мм	Калибровочное кольцо
Чистота кромки	Без трещин/слоения	Визуальный осмотр

Важно! Не допускайте перегрева пластика – при появлении оплавленных краев немедленно прекратите резку для охлаждения зоны обработки. Проверяйте посадку линзы после каждого этапа: она должна входить с небольшим натягом без перекосов.

Зачистка краёв после резки

После вырезания отверстий под линзы в отражателях фар остаются неровные кромки с заусенцами и острыми фрагментами. Эти дефекты необходимо устранить до установки линз, чтобы обеспечить герметичность и безопасность конструкции.

Используйте алмазный надфиль или наждачную бумагу зернистостью 120-220 для аккуратной обработки кромок. Движения должны быть направлены наружу от центра отверстия под углом 45° к поверхности отражателя. Особое внимание уделите внутреннему контуру – здесь чаще всего остаются микротрещины.

Ключевые этапы обработки

1. Удалите крупные заусенцы круговыми движениями надфиля
2. Снимите фаску по внешнему и внутреннему периметру отверстия
3. Обработайте поверхность нулёвкой для устранения царапин
4. Проверьте гладкость кромки пальцем в защитной перчатке

Контроль качества: после зачистки кромка должна быть абсолютно гладкой без сколов. Приложите уплотнительное кольцо линзы – оно должно плотно прилегать по всему контуру без зазоров. Любые щели приведут к попаданию влаги и конденсату.

Инструмент	Назначение
Надфиль алмазный	Первичная обработка кромок
Наждак P220	Сглаживание микронеровностей
Абразивная губка	Финишная полировка

Завершите процесс продувкой отражателя сжатым воздухом для удаления абразивной пыли. Оставшиеся частицы могут вызвать блики или повредить шторку линзы во время эксплуатации.

Физическая примерка линзы в отверстии

Плотно вставьте линзу Morimoto Mini H1 в подготовленное отверстие фары, контролируя соосность оптического элемента. Убедитесь, что опорный фланец линзы равномерно прилегает к внутренней поверхности отражателя без перекосов. Проверьте отсутствие зазоров более 1-2 мм по периметру, влияющих на стабильность фиксации.

Оцените глубину посадки: корпус проектора не должен выступать за плоскость фары или утапливаться глубже 3-4 мм относительно отражателя. Вращайте линзу рукой для выявления точек сопротивления – это сигнализирует о необходимости коррекции отверстия. Зафиксируйте положение временными пластиковыми клиньями.

Критерии корректной установки

• Равномерный зазор между фланцем и отражателем по всему контуру
• Свободное вращение линзы без механических помех
• Отсутствие контакта корпуса с внутренними элементами фары

При несоответствии диаметров используйте рашпиль или дремель для аккуратного увеличения отверстия, удаляя не более 1-2 мм материала за подход. Для чрезмерно больших отверстий подготовьте компенсационные кольца из алюминия толщиной 0.5-1 мм.

Проблема	Решение
Линза не входит	Расширение отверстия + шлифовка кромок
Чрезмерный люфт	Установка уплотнительных колец
Перекос фланца	Коррекция формы отверстия

Корректировка отверстия по результатам примерки

После первичной подготовки посадочного места обязательно выполните пробную установку линзы Morimoto Mini H1. Аккуратно вставьте оптику в отверстие, проверяя плотность прилегания и отсутствие перекосов. Не прилагайте чрезмерных усилий при сопротивлении – это сигнал для доработки.

Оцените зазоры между корпусом линзы и краями отверстия по всему периметру. Цель – равномерный контакт без люфта, обеспечивающий строго горизонтальное положение проектора после фиксации. Особое внимание уделите зоне шторки биксенона, которая не должна задевать кромки.

Методы устранения несоответствий

Если линза не входит или притирается:

• Отметьте маркером участки, создающие помехи
• Аккуратно уберите лишний материал бормашиной с шарошкой или надфилем
• Проверяйте посадку после каждого этапа стачивания

При наличии избыточных зазоров (более 1-2 мм):

1. Обезжирьте зону вокруг отверстия
2. Нанесите эпоксидную шпатлевку или стекловолоконную смесь
3. После полимеризации обработайте наплывы до нужного контура

Проблема	Инструмент для коррекции	Критерий качества
Слишком тугая посадка	Надфили, шарошки 3-6 мм	Линза входит без деформации уплотнителя
Чрезмерный люфт	Эпоксидный пластик, шпатель	Зазор ≤ 1 мм по всему периметру

Финишная шлифовка краёв обязательна в обоих случаях – острые кромки повредят уплотнение. Убедитесь, что линза садится с лёгким натягом и сохраняет ориентацию после отпускания рук. Только после этого переходите к герметизации.

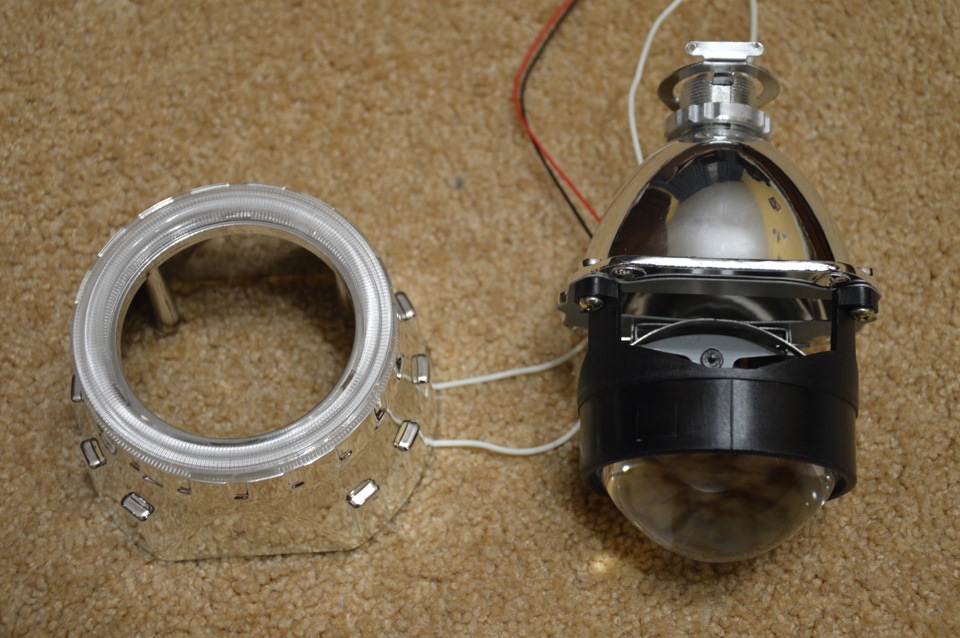

Фиксация линзы с помощью монтажной рамки

После размещения линзы Morimoto Mini H1 в корпусе фары, необходимо обеспечить её надёжную фиксацию. Для этого используется специальная монтажная рамка, входящая в комплект поставки. Рамка плотно обжимает корпус линзы, предотвращая смещение или вибрации во время эксплуатации.

Убедитесь, что линза полностью и ровно установлена в посадочном месте корпуса. Совместите пазы на монтажной рамке с выступами на корпусе линзы, после чего аккуратно надавите на рамку по всему периметру до характерного щелчка. Проверьте отсутствие перекосов и зазоров между рамкой и корпусом линзы.

Ключевые этапы фиксации

1. Совместите монтажную рамку с линзой, ориентируясь на маркировку (обычно стрелка указывает вверх).
2. Равномерно нажмите на рамку по окружности до полной посадки. Используйте ладонь или мягкий предмет для распределения усилия.
3. Проверьте фиксацию:
   • Линза не должна проворачиваться в рамке
   • Зазор между рамкой и корпусом линзы – не более 0.5 мм по всему контуру
   • Отсутствие деформации пластиковых креплений

Важно: При установке не применяйте ударные инструменты. Перекос рамки может привести к заклиниванию шторки биксенона или повреждению креплений. Если рамка не садится до конца – извлеките её и проверьте положение линзы в корпусе.

Проблема	Решение
Рамка не фиксируется с одной стороны	Проверить чистоту посадочной зоны, удалить пыль/стружку
Линза проворачивается после установки	Демонтировать рамку, убедиться в правильной ориентации
Щелчок срабатывает не по всему периметру	Поочерёдно прижать незащёлкнувшиеся участки

Настройка правильного положения линзы в фаре

Правильная ориентация линзы Morimoto Mini H1 критична для формирования четкой светотеневой границы и предотвращения ослепления встречного транспорта.

Любое отклонение от горизонтали или вертикали приводит к асимметрии пучка, снижению освещенности дороги и нарушению ПДД.

Порядок регулировки

1. Ослабьте регулировочные винты крепления линзы в корпусе фары, сохраняя возможность ручной коррекции положения.
2. Направьте фару на вертикальную поверхность с расстояния 5 метров, предварительно обозначив центр пучка маркером.
3. Добейтесь строго горизонтального положения светотеневой границы:
   • Вращайте линзу вокруг оси до совпадения с меткой
   • Контролируйте отсутствие перекоса «завалом» вверх/вниз
4. Откорректируйте вертикальный наклон (для леворульных авто):

   Требуемый эффект	Действие
   Плавный подъем границы влево	Сдвиг линзы на 0.5-1° против часовой стрелки
   Устранение «ступеньки»	Параллельность оптической оси плоскости отражателя

5. Зафиксируйте винты крест-накрест с умеренным усилием, избегая деформации корпуса.

Обязательно проверьте результат в темное время суток на ровном участке дороги: пучок не должен освещать обочину выше 1 метра или пересекать линию встречной полосы.

Обеспечение механической стабильности линзы

Надежная фиксация линзы в корпусе фары предотвращает вибрации и смещения во время движения, критически влияя на качество светового пучка и долговечность компонентов. Нестабильное крепление приводит к расфокусировке света, повреждению шторок биксенонового механизма и преждевременному выходу из строя лампы.

Используйте штатные крепежные элементы линзы Morimoto Mini H1, включая стопорное кольцо и регулировочные болты, обеспечивая равномерное прилегание без перекосов. Проверьте отсутствие люфта после монтажа, при необходимости добавьте термостойкие силиконовые демпферы в зоны контакта корпуса с линзой.

Ключевые этапы фиксации

• Применение стопорного кольца: Защелкните кольцо до характерного щелчка, убедившись, что все фиксаторы равномерно зашли в пазы корпуса линзы
• Калибровка положения: Отрегулируйте три установочных винта по периметру для центровки оптического элемента относительно отражателя
• Дополнительное армирование: Нанесите высокотемпературный герметик в места соединения корпуса линзы с металлической платформой крепления

Компонент	Функция стабилизации	Материал
Стопорное кольцо	Фиксирует линзу в продольном направлении	Усиленный пластик
Регулировочные болты	Компенсируют радиальные смещения	Нержавеющая сталь
Демпферные прокладки	Поглощают вибрации от кузова	Термостойкая резина

После сборки проведите тест на ударную устойчивость: легкое постукивание по корпусу отверткой не должно вызывать дребезжания. При движении по неровностям световая картинка обязана сохранять четкую границу "cut-off" без колебаний.

Монтаж блока розжига к корпусу фары

Определите оптимальное место для крепления блока розжига внутри корпуса фары, учитывая его габариты и удалённость от нагревающихся элементов. Поверхность должна быть ровной, чистой и обезжиренной для обеспечения максимальной адгезии.

Используйте двухсторонний термостойкий скотч на акриловой основе толщиной 1-2 мм. Снимите защитную плёнку с клейкого слоя, плотно прижмите блок к выбранному участку, удерживая 10-15 секунд. Убедитесь, что провода не касаются подвижных частей корректора или лампы.

Ключевые требования при установке

• Термоизоляция: расстояние до цоколя лампы – минимум 5 см
• Ориентация: разъёмы High/Low должны быть направлены вниз для защиты от конденсата
• Фиксация: дополнительная стяжка кабельной стяжкой через монтажное ушко блока

Материал крепления	Температурный диапазон	Особенности применения
3M VHB	-40°C до +150°C	Требует предварительного прогрева феном
Automotive Grade Foam Tape	-30°C до +120°C	Допускает коррекцию позиции в первые 30 секунд

Проведите функциональную проверку до сборки фары: включите ближний свет, убедитесь в стабильном розжиге и отсутствии мерцания. При вибрации корпуса соединения не должны создавать посторонних шумов.

Установка экранирующей шторки линзы

Экранирующая шторка (шаттер) крепится к подвижному соленоиду линзы и отвечает за переключение между ближним и дальним светом. При подаче напряжения на электромагнит шторка опускается, изменя светотеневую границу для ближнего света. Правильная ориентация и фиксация шторки критичны для формирования корректного пучка и отсутствия вибраций.

Убедитесь, что шторка установлена строго горизонтально, без перекосов относительно оптической оси. Пазы на боковых кронштейнах шторки должны плотно садиться на направляющие штыри соленоида. Проверьте отсутствие зазоров в местах крепления – люфт приведёт к дребезжанию во время движения.

Ключевые этапы монтажа

1. Совместите монтажные отверстия шторки с выступами на корпусе соленоида
2. Зафиксируйте шторку винтами через термостойкие шайбы (перегрев может ослабить крепёж)
3. Вручную проверьте ход шторки: движение должно быть плавным без заклиниваний
4. Протестируйте работу соленоида, подав 12V на контакты – шторка должна чётко опускаться/подниматься

Важно: При установке биксеноновых линз в штатные фары используйте оригинальные шторки Morimoto. Конструкция шаттеров отличается у разных производителей, и несовпадение формы приведёт к:

• Неравномерной светотеневой границе
• Слепящему эффекту для встречных водителей
• Преждевременному износу соленоида

Тип ошибки	Последствие
Перекос шторки >2°	Асимметрия пучка света
Ослабленные винты	Дребезг шторки на неровностях
Загрязнение направляющих	Задержка переключения режимов

После финальной сборки выполните регулировку светового пучка на стенде. Контролируйте чёткость "ступеньки" светотеневой границы – размытость указывает на неправильную установку шторки или её деформацию.

Подключение электропривода шторки (high/low)

Электропривод шторки в линзах Morimoto Mini H1 отвечает за переключение между режимами ближнего (low beam) и дальнего (high beam) света, физически перемещая заслонку внутри оптического элемента. Корректное подключение его управляющих проводов гарантирует синхронную работу с штатными режимами освещения автомобиля.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора. Определите штатные провода управления ближним и дальним светом в фаре вашего автомобиля при помощи мультиметра или пробника (обычно используются разъемы штатных галогенных ламп H1/H4/H7). Убедитесь в отсутствии питания на них после отключения АКБ.

Процесс подключения проводов привода

Комплект линз Morimoto Mini H1 имеет два управляющих провода для привода шторки:

• Синий провод (BLUE): отвечает за включение режима дальнего света (high beam).
• Белый провод (WHITE): отвечает за включение режима ближнего света (low beam).

Подключите провода следующим образом:

Провод привода линзы	Подключается к	Назначение
Синий (BLUE)	Положительному (+) проводу дальнего света в штатной проводке авто	Активация дальнего света (шторка убирается)
Белый (WHITE)	Положительному (+) проводу ближнего света в штатной проводке авто	Активация ближнего света (шторка опущена)

Важно: Никогда не подавайте "+12V" одновременно на оба провода! Это приведет к выходу привода из строя. Для автомобилей с комбинированным управлением светом (например, через один провод для "high/low") используйте реле или готовые блоки согласования, идущие в комплекте или приобретаемые отдельно.

После подключения:

1. Надежно заизолируйте все соединения термоусадкой или изолентой.
2. Закрепите провода, исключив их натяжение или контакт с подвижными/нагревающимися деталями.
3. Подключите аккумулятор и проверьте работу шторки в режимах ближнего и дальнего света.

Проверка работоспособности механизма шторки

Убедитесь в свободном ходе шторки без подключения питания. Аккуратно нажмите пальцем на электромагнитный привод или рычаг шторки, проверяя плавность хода и отсутствие заеданий. Шторка должна мгновенно возвращаться в исходное положение после отпускания благодаря пружинному механизму.

Осмотрите траекторию движения шторки на предмет помех: убедитесь, что она не цепляется за корпус линзы, светорассеиватель или другие компоненты. Проверьте целостность пружины и отсутствие деформаций металлических элементов привода.

Тестирование электрической части

Подайте питание 12В на соответствующие контакты разъема линзы, соблюдая полярность. При переключении между контактами ближнего/дальнего света шторка должна четко срабатывать с характерным щелчком. Основные критерии исправности:

• Полное открытие/закрытие светового потока за 0.3-0.5 секунды
• Отсутствие дребезга или промежуточных положений
• Синхронная работа обеих линз при параллельном подключении

При обнаружении проблем используйте мультиметр для диагностики:

Показание	Возможная неисправность
Бесконечное сопротивление	Обрыв обмотки соленоида
Сопротивление ≈0 Ом	Короткое замыкание
Норма ≈4-6 Ом	Проверить механическую часть

Прокладка электропроводки внутри фары

Основной задачей является безопасное подключение биксеноновых линз Morimoto Mini H1 к штатной проводке автомобиля. Для этого требуется аккуратно протянуть провода через заднюю часть фары, обеспечив герметичность и защиту от вибрации. Каждый провод должен быть тщательно изолирован и зафиксирован во избежание контакта с подвижными элементами линзы или корпусом фары.

Используйте термоусадочные трубки для соединений и специальные герметичные сальники (например, резиновые вводы) в местах вывода проводов наружу. Обязательно соблюдайте полярность при подключении к балластам и следите за отсутствием натяжения или перегибов кабелей, которые могут привести к повреждению изоляции.

Критические этапы подключения

• Маркировка проводов: Четко обозначьте "+" и "-" на всех кабелях перед установкой.
• Защита от перетирания: Прокладывайте трассы вдали от шторок линз и вентиляционных каналов.
• Фиксация: Закрепите кабельные жгуты пластиковыми хомутами на статичных частях фары.

Компонент	Тип изоляции	Требования
Провод питания балласта	Двойная изоляция (тефлон/силикон)	Сечение ≥1.5 мм², термостойкость +120°C
Соединительные разъемы	Влагозащищенные клеммы	Обязательная герметизация диэлектрической смазкой

Проверка перед сборкой: Обязательно протестируйте работу линз и шторки биксенона до установки фары на автомобиль. Убедитесь в отсутствии коротких замыканий мультиметром и проверьте герметичность мест ввода проводов методом погружения под воду (без подключения к сети!).

Изоляция всех электрических контактов

Надёжная изоляция всех соединений – критический этап установки биксеноновых линз Morimoto Mini H1. Неплотные или оголённые контакты приводят к короткому замыканию, окислению, коррозии и выходу компонентов из строя. Особое внимание уделите высоковольтным проводам блока розжига и соединениям возле фары, подверженным воздействию влаги и перепадов температур.

Используйте качественные материалы: термоусадочные трубки с клеевым слоем, обеспечивающие герметизацию и механическую защиту, или влагостойкую изоленту на виниловой основе. Избегайте дешёвых аналогов, теряющих свойства при нагреве. Обязательно изолируйте штатные разъёмы, если они не используются, предотвращая случайный контакт с металлом кузова.

Ключевые точки изоляции

• Соединения проводов блоков розжига: места подключения к балласту и лампе.
• Скрутки/обжимы: все сращённые участки проводки (предварительно пропаянные).
• Клеммы массы: точки крепления минусового провода к кузову.
• Открытые контакты разъёмов: неиспользуемые штекеры фары или проводки автомобиля.
• Места ввода проводов: через резиновые заглушки или технологические отверстия в корпусе фары.

Перед изоляцией обезжирьте контакты и проверьте отсутствие перегибов проводов. Наносите термоусадку равномерно, прогревая строительным феном до полной усадки и вытекания клея. При использовании изоленты делайте нахлёст витков на 50% и минимум 3 слоя. После монтажа убедитесь, что провода не касаются подвижных частей линзы, двигателя стеклоочистителя или острых кромок кузова.

Подключение ксеноновых ламп к блоку розжига

Правильное соединение компонентов критично для работы биксеноновой системы. Лампы H1 подключаются непосредственно к высоковольтным выходам блоков розжига через специальные разъемы. Каждый блок имеет два провода для лампы (обычно коричневый и желтый), полярность которых не влияет на функциональность.

Обязательно используйте термоусадку или изоленту для защиты контактов от влаги и короткого замыкания. Избегайте натяжения проводов и контакта с движущимися частями фар. Убедитесь, что соединения не касаются металлических поверхностей корпуса фары.

Порядок подключения

1. Зачистите провода лампы и блока розжига на 5-7 мм
2. Соедините провода по схеме:
   • Коричневый провод блока → Любой провод лампы
   • Желтый провод блока → Оставшийся провод лампы
3. Наденьте термоусадку на каждое соединение и прогрейте феном
4. Закрепите разъемы пластиковыми хомутами вдоль корпуса фары

Цвет провода	Назначение	Важно!
Красный/Черный	Питание 12V от авто	Полярность обязательна
Коричневый/Желтый	Выход на лампу	Полярность не важна

Запрещается: скручивать провода без изоляции, располагать блоки розжига ближе 15 см к двигателю, подключать лампы при включенном питании. После монтажа проверьте отсутствие ошибок CAN-шины через диагностический сканер.

Монтаж дополнительных резисторов (при необходимости)

Установка резисторов требуется только при появлении ошибок CAN-bus или нештатного поведения света (мигание, отключение) после модернизации. Система воспринимает сниженное энергопотребление ксеноновых ламп как неисправность галогенной цепи. Резисторы, подключенные параллельно, компенсируют разницу нагрузки, имитируя штатную работу.

Используйте проволочные резисторы мощностью 50W (6Ω или 8Ω) – они эффективно рассеивают тепло. Номинал уточняйте для конкретной модели авто в технической документации или на профильных форумах. Никогда не применяйте компоненты мощностью ниже 25W: это приведет к перегреву и расплавлению.

Порядок подключения

1. Определите полярность: резисторы подключайте параллельно цепи ближнего/дальнего света (напрямую к контактам фары).
2. Закрепите корпус: используйте термостойкий двусторонний скотч или хомуты. Монтаж только на металлические поверхности кузова/рамы (пластик расплавится!).
3. Изолируйте соединения: применяйте термоусадочные трубки + дополнительную изоленту на клеммах.
4. Проверьте работу: запустите двигатель, активируйте свет, убедитесь в отсутствии ошибок на панели приборов.

Проблема	Рекомендуемое решение
Ошибка "Лампа неисправна"	Резистор 6Ω 50W на каждую фару
Мигание при запуске	Резистор 8Ω 50W + проверка реле
Отключение через 5-10 сек	Комбинация 6Ω + CAN-декодер (если резисторы не помогают)

Важно: избегайте контакта резисторов с пластиковыми деталями, проводкой или горючими жидкостями. При длительной работе (>15 минут) корпус нагревается до 120-150°C – обеспечьте вентиляцию. Регулярно проверяйте целостность изоляции первые 500 км пробега.

Сборка корпуса фары в обратной последовательности

Установите биксеноновый модуль Morimoto Mini H1 в посадочное место корпуса фары, убедившись в точном совпадении крепежных отверстий и отсутствии перекоса. Зафиксируйте линзу винтами через штатные проушины, соблюдая рекомендованный момент затяжки во избежание деформации пластика.

Проложите провода питания ксеноновой лампы и соленоида биксенона через защитные гофры, аккуратно выводя их через технологические отверстия корпуса. Закрепите пучки кабелей пластиковыми хомутами, исключая контакт с подвижными элементами и нагревающимися поверхностями.

Ключевые этапы обратной сборки

• Монтаж декоративного шторка-светоотражателя с проверкой свободного хода механизма биксенона
• Установка резинового пыльника на тыльную часть линзы с герметизацией посадочного контура
• Калибровка положения лампы относительно отражателя (зазор 2-3 мм по периметру)

Совместите половинки корпуса фары, предварительно очистив фланцы от старого герметика. Нанесите термостойкий полиуретановый герметик (например, 3M Auto Bedding Cord) ровным слоем толщиной 3-4 мм по всему периметру привалочной поверхности.

Этап сборки	Контрольная точка
Стяжка корпуса	Равномерная затяжка клипс/болтов крест-накрест
Вулканизация	Выдержка 24 часа при +20°C перед установкой на авто

Проверьте работоспособность ближнего/дальнего света перед окончательной установкой фары на автомобиль. Убедитесь в отсутствии паразитной засветки и корректной работе системы автоматического корректора угла наклона (при наличии).

Герметизация фары термостойким герметиком

После установки линз Morimoto Mini H1 и сборки корпуса фары критически важно восстановить герметичность соединения стекла с пластиковым корпусом. Используйте исключительно термостойкий полиуретановый герметик (например, Butyl или аналог), специально предназначенный для автомобильных фар. Обычные герметики не выдержат высоких температур биксеноновых ламп и растрескаются.

Тщательно очистите посадочный паз корпуса и край стекла от старого герметика, пыли и жировых следов изопропиловым спиртом. Нанесите новый герметик равномерным валиком толщиной 3-5 мм по всему периметру паза. Избегайте разрывов слоя – особенно в углах и местах изгибов.

Ключевые этапы сборки

Контрольные моменты перед фиксацией:

• Убедитесь, что все внутренние компоненты (линзы, лампы, провода) не касаются стекла
• Проверьте отсутствие пыли/ворсинок на отражателе
• Совместите монтажные метки на корпусе и стекле

Плотно прижмите стекло к корпусу, начиная с нижней части. Используйте струбцины или груз для равномерной фиксации по периметру. Излишки герметика, выступившие после сжатия, аккуратно удалите шпателем до полимеризации.

Сушка: Выдержите фару при температуре 20-25°C минимум 24 часа перед установкой на автомобиль. Не используйте термокамеры для ускорения – это вызывает пузырение герметика.

Ошибка	Последствие
Тонкий слой герметика	Проникновение влаги зимой
Неочищенная поверхность	Отслоение стекла на кочках
Преждевременная установка	Смещение линзы при вибрации

Технология нанесения герметика без пузырей

Пузыри воздуха в герметике при сборке фары после установки линз Morimoto Mini H1 приводят к разгерметизации, запотеванию стекла и коррозии контактов. Необходимо исключить их образование на этапе нанесения состава на посадочный канал корпуса фары.

Ключевые факторы успеха: абсолютно чистая и обезжиренная поверхность желоба, равномерная подача герметика без разрывов, контроль скорости движения аппликатора и правильная подготовка самого состава. Температура среды должна быть в диапазоне +15°C...+25°C.

Пошаговая методика нанесения

Подготовительные операции:

• Очистите канал фары от старого герметика изопропиловым спиртом и безворсовой салфеткой
• Прогрейте тюбик с герметиком в теплой воде (30-35°C) 10 минут для снижения вязкости
• Надрежьте носик аппликатора под углом 45° – диаметр отверстия должен соответствовать ширине канала

Техника выдавливания:

1. Начинайте нанесение с труднодоступных зон (углы, места крепления линз)
2. Держите тюбик под постоянным углом 45° к поверхности
3. Ведите наконечник непрерывно со скоростью 2-3 см/сек без отрыва от желоба
4. Создавайте давление на поршень шприца равномерно – толщина валика должна быть одинаковой

Ошибка	Последствие	Профилактика
Резкое движение рукой	Воздушные карманы	Фиксация запястья на упоре
Холодный герметик	Неровный валик	Предварительный нагрев
Широкий срез носика	Избыток материала	Канавочное тестирование на картоне

Финишный контроль: осмотрите нанесенный слой под углом – поверхность должна быть глянцевой без впадин и разрывов. При обнаружении дефектов немедленно удалите весь герметик и повторите процесс. Сборку фары производите не позднее 5-7 минут после нанесения.

Установка фары на автомобиль

После завершения монтажа биксеноновых линз Morimoto Mini H1 в корпус фары, аккуратно установите собранный блок на штатное место в автомобиле. Совместите крепежные отверстия фары с посадочными точками кузова, избегая перекосов. Зафиксируйте корпус заводскими болтами или клипсами, соблюдая рекомендованный момент затяжки для предотвращения деформации пластика.

Подключите все электрические разъемы: основной блок питания фары, провода ксеноновых ламп, соленоиду биксенона и габаритных огней. Убедитесь в отсутствии пережатия проводов и наличии зазора 3-5 см между высоковольтными кабелями и металлическими деталями кузова. Обязательно загерметизируйте технологические отверстия для проводки термостойким силиконом.

Финишные операции

1. Проверьте корректность работы всех режимов:
   • Ближний/дальний свет (шторка линзы)
   • Габаритные огни
   • Поворотники
2. Отрегулируйте световой пучок:
   • Используйте вертикальную стену на расстоянии 5-10 м
   • Добейтесь совпадения светотеневой границы с маркировкой на авто
   • Настройте винты корректора согласно схеме производителя
3. Протестируйте герметичность:
   • Обработайте стыки фары водой из пульверизатора
   • Проверьте отсутствие конденсата через 24 часа

Критичные требования: установите реле защиты в цепь питания, подключите омыватель фар (если требуется по ПДД), убедитесь в отсутствии ошибок CAN-шины. Для моделей с датчиком уровня фар выполните калибровку через диагностический разъем.

Подача питания и первичное включение системы

Перед подачей напряжения тщательно проверьте правильность всех соединений: убедитесь, что провода питания (+12V и GND) подключены к соответствующим клеммам аккумулятора или штатной проводке автомобиля через предохранитель номиналом 15-20А, а разъемы блоков розжига плотно состыкованы с ксеноновыми лампами. Контролируйте полярность на каждом этапе – перепутанные "+" и "-" выведут оборудование из строя мгновенно.

После финальной проверки подключите массовый провод (GND) к минусовой клемме АКБ, затем подайте "+12V" на систему. Кратковременное гудение блоков розжига и плавное загорание ламп с последующей стабилизацией света указывает на корректную работу. Одновременно проверьте механизм биксенона – переключение между ближним (шторка опущена) и дальним светом (шторка поднята) должно происходить при подаче сигнала с штатного переключателя фар.

Ключевые этапы и возможные проблемы

При первичном включении соблюдайте последовательность:

1. Включите зажигание без запуска двигателя
2. Активируйте ближний свет фар
3. Наблюдайте за поведением ламп (норма: плавный розжиг за 2-5 сек)

Типичные признаки неисправностей:

• Лампа мигает, но не загорается – проблема с розжигом
• Одна лампа не работает – проверьте контакты в цоколе
• Слышен щелчок шторки без смены света – ошибка подключения high-beam

Симптом	Вероятная причина	Решение
Полное отсутствие реакции	Обрыв питания, перегорел предохранитель	Прозвонить цепь, заменить предохранитель
Прерывистое свечение	Слабый контакт в разъемах	Зачистить клеммы, обжать соединения

Проверка работоспособности ближнего света

После установки линз Morimoto Mini H1 включите ближний свет для первичной проверки корректности работы оборудования. Убедитесь, что оба проектора одновременно загораются без мерцания или задержек, а цветовая температура соответствует характеристикам установленных ксеноновых ламп (обычно 4300K-6000K). Проверьте отсутствие посторонних шумов от балластов.

Оцените стабильность светового потока в течение 3-5 минут работы. Линзы не должны демонстрировать эффект "моргания" или изменения интенсивности освещения. Особое внимание уделите синхронности переключения между ближним и дальним светом при активации шторки механизма биксенона через штатный переключатель в салоне автомобиля.

Ключевые параметры контроля

При визуальном анализе светотеневой границы убедитесь в:

• Четкой горизонтальной линии на стене/экране на расстоянии 5-7 метров
• Симметричности пучков обеих фар относительно оси автомобиля
• Отсутствии засветки в слепых зонах выше cut-off линии
• Правильном угле наклона (не более 1-1.5% снижения к горизонту)

Тип неисправности	Возможная причина
Разная яркость проекторов	Неисправность лампы/балласта, плохой контакт
Желтоватое свечение	Деградация лампы, несоответствие мощности
Асимметрия светового пятна	Ошибка позиционирования линзы при сборке

Финишным этапом выполните тест-драйв в темное время суток для оценки равномерности освещения дорожного полотна. Отсутствие "провалов" в ближней зоне и слепящего эффекта для встречного транспорта подтвердит правильность юстировки и установки компонентов.

Проверка переключения на дальний свет

После установки биксеноновых линз Morimoto Mini H1 критически важно убедиться в корректной работе механизма переключения между ближним и дальним светом. При активации дальнего света шторка внутри линзы должна мгновенно опускаться, расширяя световой пучок без задержек или заеданий. Необходимо проверить синхронность срабатывания обеих фар и отсутствие механических помех.

Для тестирования включите зажигание и активируйте ближний свет, затем переключите на дальний, наблюдая за изменением светотеневой границы. Повторите процедуру 10-15 раз в быстром темпе, фиксируя стабильность работы. Особое внимание уделите отсутствию посторонних звуков (стук, скрежет) и плавности перехода.

Диагностика возможных проблем

Если выявлены неполадки, выполните проверку по пунктам:

• Электрические соединения: Убедитесь в надежности контактов разъемов H4 и отсутствии окислов
• Калибровка шторки: Проверьте правильность установки экранирующей заслонки в посадочные пазы
• Работа соленоидов: Подайте 12V напрямую на клеммы электромагнитов для проверки хода шторки

Симптом	Вероятная причина	Решение
Задержка переключения >0.5с	Проблемы с реле или проводкой	Проверить цепь управления соленоидом
Несинхронное срабатывание фар	Разная калибровка шторок	Отрегулировать положение экранов
Щелчки без движения шторки	Механическое заклинивание	Смазать направляющие силиконовым составом

При успешной проверке световой пучок должен формировать четкую асимметричную границу на ближнем свете и симметричное пятно с увеличенной дальностью на дальнем. Финишный этап – обязательная регулировка угла наклона фар по стандарту ECE.

Регулировка угла наклона линзы на стене

Точная регулировка угла наклона линз Morimoto Mini H1 критична для предотвращения ослепления встречных водителей и обеспечения правильной светотеневой границы (СТГ). Неверный наклон смещает пучок света вверх или вниз относительно регламентированных параметров, нарушая безопасность.

Подготовьте автомобиль на ровной поверхности с полной загрузцией (топливный бак, водитель, стандартный груз). Расположите машину перпендикулярно стене на расстоянии 5-10 метров. Отметьте на стене горизонтальную линию, соответствующую центру установленных линз, используя лазерный уровень или рулетку.

Процедура регулировки

1. Включите ближний свет и закройте одну фару плотным материалом
2. Найдите регулировочный винт наклона (обычно обозначен "UP-DOWN" или вертикальной стрелкой)
3. С помощью шестигранника поворачивайте винт до совмещения:
   • Горизонтальной части СТГ с отмеченной линией на стене
   • Наклонного участка СТГ (15°) с контрольной точкой (см. таблицу)
4. Повторите для второй фары, сравнивая симметричность световых пятен

Расстояние до стены	Смещение точки излома СТГ
5 метров	14 см вниз от центра фары
7 метров	20 см вниз от центра фары
10 метров	28 см вниз от центра фары

Контрольный тест: при движении в темноте по ровной дороге световая граница должна начинаться не далее 50 метров перед автомобилем. Используйте винты плавно – резкие повороты смещают линзу. После регулировки зафиксируйте положение линзы стопорными гайками.

Настройка горизонтальной оси светового пучка

Для точной регулировки горизонтального угла светового пучка найдите винты коррекции, расположенные по бокам корпуса линзы. Используйте шестигранный ключ (обычно 4-5 мм) для вращения верхнего винта – он отвечает за смещение светового пятна влево/вправо относительно центральной оси автомобиля. Контролируйте изменения на стене или специальном экране на расстоянии 5-7 метров.

Идеальная горизонтальная настройка достигается при совпадении горячих точек пучков обеих фар на одной линии, параллельной земле. Проверьте отсутствие перекрещивания лучей: световой "ступеньки" быть не должно. При работе на подъемнике убедитесь, что автомобиль стоит строго перпендикулярно экрану без перекоса кузова.

Ключевые этапы калибровки

1. Начертите на экране вертикальную линию, соответствующую продольной оси автомобиля
2. Отметьте точки проекции центов фар на высоте, равной расстоянию от земли до оптического модуля
3. Вращайте регулировочный винт до совмещения точки резкого перехода света/тени с вертикальной разметкой
4. Добейтесь симметричного расположения световых пятен относительно осевой линии

Важно: Все регулировки выполняются при включенном ближнем свете. После фиксации винтов проверьте отсутствие вибрации пучка на неровной дороге – при необходимости подтяните крепления корпуса линзы.

Коррекция высоты светотеневой границы

Точная настройка светотеневой границы (СТГ) обеспечивает безопасное распределение света: верхняя резкая граница предотвращает ослепление встречного транспорта, а нижняя зона эффективно освещает дорожное полотно. Неправильная высота СТГ нарушает эти функции, создавая риски ДТП и ухудшая видимость водителя.

Коррекция выполняется регулировочными винтами на корпусе линзы Morimoto Mini H1. Вертикальный винт (обычно обозначен "UP-DOWN" или стрелками ↑↓) смещает пучок света вверх/вниз, изменяя положение СТГ относительно дороги. Требуемая высота определяется по стандарту ECE или SAE при проекции на стену.

Процедура регулировки

Для точной калибровки:

1. Установите автомобиль на ровную поверхность в 5-10 метрах от вертикальной стены
2. Начертите на стене горизонтальную линию, соответствующую высоте центра линз
3. Включите ближний свет и найдите регулировочный винт вертикали (расположен сверху/сбоку корпуса линзы)
4. Крутите винт шестигранником 6-8 мм, пока верхняя граница светового пятна не совпадёт с нанесённой линией

Параметр	Рекомендация
Допустимое отклонение СТГ	±0.2° от горизонтали
Проверка нагрузки	Корректировать при полной загрузке авто
Контроль после регулировки	Тест-драйв в темноте на неровной дороге

Важно: параллельно проверяйте горизонтальную регулировку (винт "LEFT-RIGHT"). Даже при корректной высоте наклонная СТГ будет слепить встречных водителей. Все изменения выполняйте для обеих фар синхронно.

Тестирование системы при движении автомобиля

Проведите тестовую поездку в темное время суток на участках дороги с различным покрытием: проверьте работу ближнего и дальнего света на прямых отрезках, в поворотах, при подъемах и спусках. Убедитесь, что переключение между режимами происходит мгновенно без задержек или мерцания.

Оцените равномерность светового пучка и отсутствие "слепых зон" – особенно по обочинам. Проверьте, не ослепляет ли свет встречных/попутных водителей при движении по неровностям: попросите помощника проехать навстречу или понаблюдайте за реакцией других автомобилей.

Ключевые параметры для контроля

• Стабильность светового потока на кочках и разбитом покрытии
• Скорость переключения ближний/дальний свет
• Отсутствие вибрации линз при закрытом капоте

Ситуация	Проверяемый параметр	Норма
Резкое торможение	Смещение пучка света	≤ 0.3°
Поворот руля на 90°	Освещение обочины	≥ 5м
Скорость 60 км/ч	Дальность освещения (ближний)	≥ 40м

1. Замерьте температуру корпуса линз после 30 минут работы – не должна превышать 85°C
2. Проверьте герметичность оптики при проезде луж: конденсат внутри линз недопустим
3. Проследите за работой автоматического корректора (при наличии)

Рекомендации по уходу за биксеноновыми линзами

Регулярно очищайте внешнюю поверхность линз от загрязнений специальными средствами для оптики автомобильных фар. Избегайте агрессивных химических составов и абразивных материалов, способных повредить антибликовое покрытие. Контролируйте отсутствие трещин и сколов, ухудшающих светораспределение.

Проверяйте герметичность корпуса фары после мойки или в условиях повышенной влажности. Наличие конденсата внутри отражателя требует незамедлительной диагностики и устранения причины разгерметизации. Следите за корректностью работы шторки переключения ближнего/дальнего света при каждом использовании.

Ключевые аспекты обслуживания

• Методы очистки: Используйте микрофибру или безворсовые салфетки с распыляемыми очистителями на спиртовой основе. Круговые движения без сильного нажима предотвращают появление микроцарапин.
• Защитное покрытие: Наносите гидрофобные составы 1-2 раза в сезон для предотвращения окисления пластика и упрощения удаления насекомых/грязи.
• Механические проверки: Раз в 6 месяцев тестируйте плавность хода шторки билинзы и отсутствие люфтов в креплениях. Неисправности проявляются залипанием режимов или стуком.

Разрешенные средства	Запрещенные средства
Специализированные спреи для фар (Sonax, Liqui Moly)	Бензин, керосин, растворители
Полироли с защитой от УФ без абразивов	Стеклоочистители с аммиаком
Дистиллированная вода для смыва	Сухая чистка грубыми тканями

1. После глубокой мойки просушивайте посадочные места ламп во избежание коррозии контактов
2. При замене ламп не касайтесь стеклянной колбы пальцами – используйте перчатки
3. Контролируйте равномерность светового пучка на стене каждые 10 000 км пробега

Диагностика возможных проблем после установки

После монтажа биксеноновых линз Morimoto Mini H1 могут возникнуть технические неполадки, требующие оперативной диагностики. Важно систематически проверить все компоненты системы для выявления источника сбоя.

Типичные симптомы включают неравномерный световой пучок, мерцание лампы или полное отсутствие освещения. Своевременное обнаружение причины предотвратит повреждение оборудования и обеспечит безопасность.

Распространённые неисправности и методы проверки

Проблемы с подачей питания:

• Лампа не включается: Проверьте мультиметром напряжение на клеммах балласта и целостность предохранителей
• Прерывистое свечение: Убедитесь в надежности контактов разъемов и отсутствии окислов на клеммах АКБ

Ошибки позиционирования линзы:

1. Включите ближний свет на вертикальной поверхности (стена гаража)
2. Сравните высоту светотеневой границы (HTG) с заводскими параметрами автомобиля
3. Проверьте совпадение горизонтальных осей пучка обеих фар

Симптом	Возможная причина	Инструмент проверки
Темные пятна в пучке	Неправильная ориентация линзы/лампы	Визуальный осмотр меток на цоколе
Желтоватый оттенок света	Некорректное подключение полярности	Тестер фазы балласта

Механические дефекты: Удостоверьтесь в отсутствии деформации крепежных "ушек" линзы и надежной фиксации шторки биксенона. Проверьте целостность гидроизоляционных манжет на задней крышке фары.

Меры безопасности при работе с ксеноном

Работа с ксеноновыми компонентами связана с высоким риском поражения электрическим током. Блоки розжига генерируют напряжение до 25 000 В, что смертельно опасно при прямом контакте с токоведущими частями.

Ксеноновые лампы находятся под экстремальным давлением (до 30 атмосфер в холодном состоянии) и могут взорваться при механических повреждениях, перегреве или нарушении правил обращения. Осколки кварцевой колбы разлетаются с высокой скоростью.

Ключевые правила безопасности:

• Отключение питания - Всегда снимайте клеммы с аккумулятора перед началом работ и выжидайте 5 минут для разрядки конденсаторов в балластах.
• Защитная экипировка - Используйте диэлектрические перчатки и защитные очки при тестировании системы.
• Обращение с лампами:
  • Никогда не включайте лампы вне корпуса фары
  • Не касайтесь колбы голыми руками (жировые следы вызывают локальный перегрев)
  • При замене удерживайте лампу только за цоколь
• Проводка - Изолируйте все соединения термоусадкой, избегайте перегибов высоковольтных проводов.
• Защита от КЗ - Не допускайте контакта металлических инструментов с клеммами балласта и разъемов.

Опасность	Последствия	Меры предотвращения
Остаточное напряжение	Электротравма, остановка сердца	Контрольная разрядка контактов через изолированный инструмент
Разрыв колбы	Порезы, повреждение глаз	Защитный кожух при тестировании, транспортировка в упаковке
Перегрев компонентов	Возгорание, расплавление проводки	Проверка вентиляции балласта, запрет на установку возле топливных магистралей

При замене линз Morimoto Mini H1 категорически запрещается включать ксенон без полной сборки корпуса фары. Убедитесь в отсутствии влаги внутри оптики перед финальной герметизацией.

Список источников

Информация для статьи об установке биксеноновых линз Morimoto Mini H1 была тщательно проверена на соответствие техническим стандартам и актуальным практикам модернизации автомобильного освещения.

Основные данные получены из официальной документации, специализированных автомобильных ресурсов и практических руководств по безопасному монтажу оптических компонентов.

• Официальная техническая документация Morimoto на комплект линз Mini H1
• Инструкции по установке от производителя комплектующих для биксеноновых систем
• Специализированные автомобильные форумы: обсуждения модернизации фар, разборы ошибок монтажа
• Технические обзоры компонентов биксеноновых систем (балласты, блоки розжига, регулировочные механизмы)
• Видеоинструкции по разборке фар конкретных моделей автомобилей
• Публикации о нормах ECE по корректной настройке светового пучка
• Мануалы по электрооборудованию целевых автомобилей (схемы подключения, номиналы предохранителей)

Видео: Биксеноновые линзы Morimoto Mini Super G5 H1 2.5"


• Sky-Motors - отзывы покупателей

• Манометры - основы работы и помощь при неисправностях

• Nokian Hakka Blue 2 - отзывы, технические параметры, размеры, стойкость к износу
