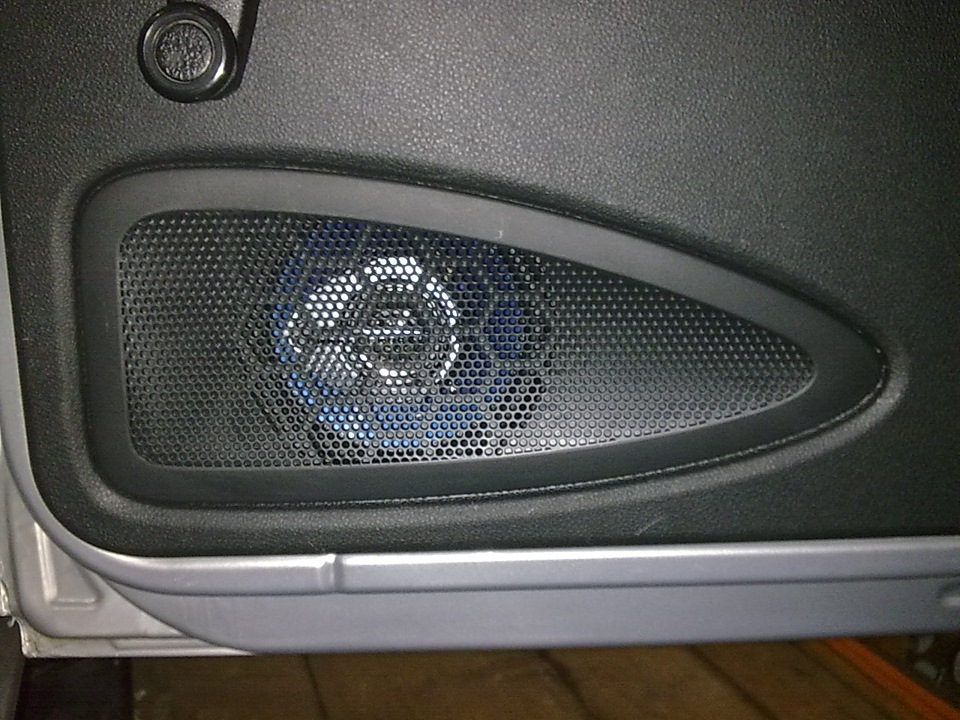

Установка динамиков в задние двери Лада Гранта своими руками

Статья обновлена: 18.08.2025

Штатная аудиосистема Lada Granta зачастую не удовлетворяет требованиям меломанов, особенно в базовых комплектациях без задних динамиков.

Самостоятельная установка акустики в задние двери - наиболее эффективный способ улучшения звуковой сцены без серьезных доработок.

Наше руководство детально разберет весь процесс: от выбора подходящих динамиков до правильного монтажа с соблюдением технологии и особенностей конструкции автомобиля.

Обратите внимание: работы требуют аккуратности при демонтаже обшивок и внимательности к электрическим соединениям.

Подготовка необходимых инструментов для работы

Сбор правильных инструментов перед началом работ исключит простои и повреждение компонентов автомобиля. Отсутствие даже одного ключевого предмета может усложнить процесс монтажа динамиков в задние двери Лада Гранта.

Подготовьте чистое, хорошо освещенное рабочее место с доступом к розетке для электроинструмента. Используйте защитные перчатки и очки – пластиковые клипсы обшивки дверей имеют острые края.

Базовый набор инструментов

• Торцевой ключ T20 или крестовая отвертка для снятия дверных ручек
• Набор пластиковых монтажных лопаток (2-3 шт.) для демонтажа обшивки без царапин
• Кусачки-стриппер для зачистки проводов
• Изолента/термоусадка для изоляции соединений
• Мультиметр для проверки полярности и целостности цепи

Специнструмент	Назначение
Дрель с коронкой 13мм	Создание монтажных отверстий под динамики (если штатные отсутствуют)
Кримпер для клемм	Обжим разъемов Faston 6.3мм
Пистолет для герметика	Фиксация динамиков и гидроизоляция

1. Электропроводка: Медный провод сечением 1.5-2.5 мм² (2-3 метра)
2. Крепеж: Саморезы по металлу 3.5x15мм (8 шт.), пластиковые пистоны для обшивки
3. Динамики: Коаксиальные/компонентные 13-16 см, адаптерные кольца при необходимости

Выбор подходящих динамиков под размеры двери

Стандартные места в задних дверях Лада Гранта рассчитаны на динамики диаметром 13 см (5.25 дюймов). Этот размер является оптимальным для установки без серьезных доработок конструкции. При выборе обязательно учитывайте не только внешний диаметр диффузора, но и глубину корзины динамика – ограниченное пространство за дверной картой может не вместить габаритные модели.

Перед покупкой снимите обшивку двери и измерьте посадочное место штатного динамика. Ключевые параметры: диаметр монтажного отверстия (обычно 12-13 см), глубина свободного пространства до стеклоподъемного механизма (рекомендуется не менее 45-50 мм), а также расположение крепежных точек. Замер глубины выполняйте при полностью опущенном стекле.

Критерии выбора

Параметр	Оптимальное значение	Примечание
Диаметр	13 см (5.25")	Стандарт для штатных мест
Глубина корзины	≤ 45 мм	Проверять при опущенном стекле
Монтажная высота	≤ 60 мм	С учетом магнитной системы
Диаметр магнита	≤ 90 мм	Для избежания контакта с механизмами

Для установки 16-см (6.5") динамиков потребуются переходные кольца или монтажные подиумы. Учитывайте увеличенную глубину таких моделей – возможно, придется демонтировать пластиковые уплотнители или частично модифицировать металл двери. Проверяйте совместимость посадочных отверстий: межболтовое расстояние (PCD) у 13-см динамиков обычно 11-13 см.

• Коаксиальные модели – проще в установке, но требуют точного позиционирования твитера
• Чувствительность ≥ 90 дБ – для эффективной работы от штатной магнитолы
• Влагозащищенный подвес (резина/каучук) – обязателен из-за конденсата в дверях

Уточнение диаметра штатных мест под динамики

В задних дверях Лада Гранта производителем предусмотрены штатные места для установки динамиков. Однако перед покупкой новых акустических компонентов необходимо точно определить диаметр посадочных отверстий, чтобы избежать несовместимости.

Стандартный размер динамиков для задних дверей Гранты составляет 130 мм (13 см). Этот параметр актуален для большинства комплектаций, но ввиду возможных изменений в конструкции на разных годах выпуска рекомендуется проверить фактический размер.

Порядок действий для уточнения

1. Демонтируйте дверную карту: аккуратно снимите пластиковую обшивку двери, открутив крепежные винты и отщелкнув клипсы.
2. Произведите замеры: с помощью рулетки или линейки измерьте диаметр технологического отверстия в металлической части двери. Убедитесь, что пластиковая обшивка также имеет соответствующее посадочное место.
3. Учтите глубину: помимо диаметра, измерьте глубину посадочного гнезда – она должна превышать высоту магнита нового динамика минимум на 5 мм.

Примечание: В базовых комплектациях отверстия в металлической двери могут отсутствовать, а на пластиковой обшивке быть только наметка под вырез. В таком случае потребуется самостоятельная подготовка места под динамик.

Демонтаж пластиковой обшивки задней двери

Перед началом работ подготовьте набор пластиковых монтажных лопаток и крестовую отвертку. Убедитесь, что стекло двери полностью закрыто, а элементы управления (если присутствуют в задней двери) отключены от питания.

Начните с поиска и удаления всех видимых креплений обшивки: снимите пластиковую заглушку в ручке для захвата, подденьте лопаткой декоративную накладку крепежа и выкрутите саморезы. Проверьте наличие скрытых винтов за съемными элементами (пепельница, карманы).

Порядок снятия обшивки

1. Освободите верхний край обшивки: заведите лопатку в щель между дверью и панелью возле стекла, аккуратно отожмите крепежные клипсы по всей длине
2. Обработайте боковые грани: продвигайтесь вертикально вниз от углов, поочередно отсоединяя боковые клипсы. Прикладывайте равномерное усилие
3. Отсоедините нижнюю часть: приподнимите обшивку вверх на 3-5 см, чтобы освободить крепления-«язычки»
4. Отключите коммуникации: придерживая панель, отсоедините разъемы проводов (если подключены ручки стеклоподъемников, подсветка)

Критические моменты: Не тяните обшивку на себя более чем на 10 см до отключения проводов! Избегайте перекоса при снятии – клипсы хрупкие. Если клипса осталась в металле двери – извлеките ее кусачками для последующей замены.

Тип крепления	Кол-во на дверь	Инструмент
Пластиковые клипсы	12-15 шт	Монтажная лопатка 10-15 мм
Винты	3-5 шт	Крестовая отвертка T10/T15
Фиксаторы типа «грибок»	2-4 шт	Пассатижи с тонкими губками

После снятия уложите обшивку внутренней стороной вверх на мягкую поверхность. Проверьте целостность клипс – поврежденные замените новыми (типоразмер T5). При наличии заводских пылезащитных мембран аккуратно отклейте их от металла для последующего восстановления.

Аккуратное снятие заводских креплений обивки

Крепления обивки двери Лада Гранта включают пластиковые клипсы, саморезы и фиксаторы, требующие осторожного подхода при демонтаже. Грубое воздействие приводит к поломке хрупких элементов, что усложнит обратную сборку и вызовет дребезжание.

Подготовьте тонкую неметаллическую монтажку или специальный съёмник для клипс, а также крестовую отвёртку для винтов. Работайте при хорошем освещении, последовательно отсоединяя крепежи по периметру двери, начиная снизу.

Порядок демонтажа крепежей

Шаг 1: Снятие декоративных заглушек

• Найдите пластиковые заглушки (диаметр ~10 мм) в ручках и кармане обивки
• Подденьте их монтажкой с плоским концом, извлекая вертикально без перекоса

Шаг 2: Откручивание саморезов

1. Выкрутите открывшиеся винты крестовой отвёрткой (обычно 3-4 шт.)
2. Сложите их в магнитную ёмкость, чтобы избежать потерь

Шаг 3: Извлечение клипс

Тип клипсы	Способ снятия	Важно!
Центральная (белая)	Подденьте монтажкой за основание	Не тяните за обивку
Краевая (чёрная)	Нажмите на фиксатор через прорезь	Используйте узкий инструмент

Придерживайте обивку свободной рукой при отсоединении последних клипс в верхней части двери. Не отводите панель резко – сначала проверьте, не осталось ли подключённых проводов (стеклоподъёмник, динамик).

Отсоединение электрических разъемов двери

Перед снятием дверной карты необходимо отключить все электрические соединения, идущие к компонентам двери. На задних дверях Lada Granta обычно расположены разъемы стеклоподъемника (если установлен электропривод), центрального замка, динамика и подсветки. Обесточивание предотвращает короткое замыкание и повреждение проводки при дальнейших работах.

Все разъемы имеют пластиковые фиксаторы-защелки, защищающие от самопроизвольного рассоединения. Никогда не тяните за провода – это может привести к обрыву контактов. Фиксаторы требуют аккуратного нажатия или поддевания отверткой перед разъединением. Убедитесь, что дверь открыта под удобным углом для доступа к колодкам.

Пошаговая процедура отсоединения

1. Снимите пластиковую заглушку с дверной ручки
2. Открутите крепежный винт под кнопкой стеклоподъемника
3. Подденьте отверткой с плоским жалом:
   • Боковую часть блока управления стеклоподъемником
   • Нижний край декоративной накладки ручки
4. Найдите разъемы за дверной картой:

   Компонент	Расположение	Тип фиксатора
   Динамик	Нижняя часть двери	Пластиковый язычок
   Центральный замок	Возле замка	Кнопка-толкатель
   Стеклоподъемник	Рядом с мотором	Фиксатор-защелка

5. Зажмите фиксирующий элемент каждого разъема:
   • Для язычковых – отогните вверх
   • Для кнопочных – утопите внутрь
6. Потяните корпус разъема (не за провода!) до щелчка
7. Проверьте отсутствие натяжения кабелей перед полным снятием карты

Извлечение стандартного динамика из гнезда

После снятия обшивки двери вы получите доступ к штатному динамику, закрепленному в металлической двери через пластиковое или металлическое переходное кольцо (спейсер). Динамик обычно фиксируется несколькими саморезами или винтами, вкрученными в это кольцо. Обратите внимание на плотный пыльник, окружающий тыльную сторону корзины динамика и приклеенный к металлу двери для защиты от влаги.

Отверните все крепежные винты/саморезы, удерживающие динамик. Их количество может варьироваться, но чаще всего их три или четыре. Снимите винты и аккуратно отложите их в сторону. Теперь динамик должен свободно сидеть в своем гнезде, но его удержание может быть плотным из-за пыльника и возможного заводского клея или герметика по контуру.

Процесс демонтажа

Подденьте корзину динамика пальцами или плоской неметаллической лопаткой (чтобы не повредить диффузор или подводящие провода) в месте крепления к спейсеру. Начинайте аккуратно вытягивать динамик из гнезда, равномерно прилагая усилие по периметру. Будьте готовы к тому, что пыльник может быть сильно приклеен.

Важные моменты:

• Не тяните за диффузор или центральную часть (катушку)! Держитесь только за металлическую корзину динамика.
• Если пыльник приклеен, аккуратно отсоедините его от металла двери по всему периметру с помощью пластикового инструмента или пальцев. Не рвите его, он может понадобиться для установки нового динамика.
• При извлечении слегка наклоните динамик, чтобы он легче прошел через отверстие в двери.
• Будьте осторожны с пластиковыми клипсами спейсера, если он есть – они могут быть хрупкими.

Как только динамик вынут, отсоедините клеммные провода, идущие к его контактам. Обычно это быстросъемные пластиковые колодки или просто наконечники, надетые на штырьки. Запомните или сфотографируйте полярность подключения (какой провод к какому контакту + или -).

Инструмент/Действие	Цель/Примечание
Крестовая отвертка / бита	Откручивание крепежных винтов динамика
Пластиковая монтажная лопатка	Аккуратное поддевание динамика, отслоение пыльника
Пальцы	Основное усилие при извлечении (за корзину!)
Фонарик	Освещение рабочей зоны внутри двери
Нож (крайний случай)	Осторожное разрезание старого клея пыльника (если не поддается)

Анализ штатной проводки в дверном проеме

Первым делом снимите обшивку двери и резиновый гармошку-короб, защищающий жгут проводов между кузовом и дверью. Проверьте наличие и состояние заводских колодок разъемов – они обычно расположены у петель двери или в районе порога. Убедитесь, что пластиковые фиксаторы жгута целы, а изоляция проводов не имеет потертостей или перегибов.

Изучите цветовую маркировку штатных кабелей с помощью мультиметра или электросхемы Гранты. Найдите плюсовой провод (+12В) и массу (черный или черно-белый провод, соединенный с кузовом). Проверьте работоспособность цепи тестером: включите зажигание и магнитолу, промеряйте напряжение на предполагаемых аудиолиниях при изменении громкости и баланса.

Ключевые моменты при диагностике

Типовые проблемы проводки:

• Обрыв проводов в районе дверных петель из-за постоянного изгиба
• Коррозия контактов в разъемах от влаги
• Отсутствие свободных пинов в колодке для подключения новых динамиков
• Несоответствие сечения проводов мощности динамиков

Цвет провода	Назначение	Особенности
Фиолетовый/синий	Передний динамик (+)	Может быть парным с черным
Черный с полосой	Передний динамик (-)	Тонкое сечение (~0.75 мм²)
Отсутствует	Задний канал	Требует прокладки новых проводов

Важно: Штатная проводка задних дверей обычно отсутствует полностью даже при наличии решеток динамиков. Заводские провода заведены только до передних колонок. Подключение тыловых динамиков потребует самостоятельной прокладки кабелей от магнитолы через технологические заглушки в стойках кузова.

Оценка необходимости удлинения проводов

Проверьте длину штатных проводов, идущих к задним дверям. В базовых комплектациях Lada Granta проводка для аудиосистемы часто отсутствует или заведена только до передних динамиков. Даже при наличии жгута задних дверей длины проводников может не хватить для корректного подключения динамиков без натяжения.

Снимите обшивку задней двери и найдите заводскую колодку подключения. Если разъём пуст или провода отсутствуют, потребуется самостоятельная прокладка кабеля от магнитолы до динамителя. При наличии проводов оцените их длину: они должны свободно дотягиваться до места крепления динамика с запасом 10-15 см для удобного монтажа и виброизоляции.

Критерии оценки и решения

Ситуации, требующие удлинения:

• Штатные провода короче 30 см от места выхода из кузова до точки подключения динамика
• Отсутствие проводки в дверных гофрах (видно после снятия обшивки порога)
• Обрыв или повреждение существующих жил при демонтаже

Рекомендуемые параметры проводов:

Сечение	1.5-2.5 мм²
Изоляция	Термостойкая (до 105°C)
Цветовая маркировка	Парная (+/-) для каждого канала

Важные нюансы:

1. Используйте медные провода (не алюминиевые) для минимизации потерь мощности
2. Прокладывайте кабель через штатные резиновые гофры между кузовом и дверью
3. Фиксируйте проводку пластиковыми хомутами, избегая перегибов

Подготовка переходных колец для новой акустики

Переходные кольца необходимы для надежной фиксации динамиков в штатных местах дверей Лада Гранта, так как размеры новой акустики часто отличаются от заводских. Они обеспечивают герметичность посадочного гнезда и предотвращают вибрации корпуса при работе динамиков.

Для изготовления используйте лист влагостойкой фанеры толщиной 10-15 мм или МДФ. Обведите штатную пластиковую основу старого динамика на материале, затем отмерьте внутренний диаметр под размер новой акустики (обычно 13 или 16 см).

Инструкция по созданию колец

1. Вырежьте внешний контур по обведенному шаблону лобзиком
2. Просверлите внутреннее отверстие под динамик с отступом 2-3 мм от разметки
3. Сделайте 4 сквозных отверстия для крепежных винтов динамика
4. Разметьте и просверлите точки крепления к дверной карте (совпадающие со штатными)

Важные нюансы:

• Обработайте торцы кольца наждачной бумагой для устранения сколов
• Покройте готовое кольцо жидкой резиной или лаком для защиты от влаги
• Установите резиновый уплотнитель по стыку с металлом двери

Материал	Толщина	Срок службы
Фанера	10-12 мм	5-7 лет
МДФ	12-15 мм	3-5 лет

При установке кольца на дверь обязательно используйте силиконовый герметик по контуру прилегания к металлу. Это предотвратит дребезжание и попадание пыли в салон.

Формирование отверстий для нестандартных динамиков

При установке динамиков, превышающих штатные размеры, требуется аккуратная модификация металлической части двери. Необходимо создать отверстие, точно соответствующее диаметру корзины динамика с учетом крепежных точек. Ошибки при разметке или резке приведут к проблемам с герметизацией и вибрациями.

Используйте шаблон из комплекта динамиков или изготовьте его самостоятельно из картона, перенеся реальные габариты с учетом монтажного зазора 3-5 мм. Убедитесь, что новое отверстие не задевает механизм стеклоподъемника и проводку.

Инструменты и этапы работ

1. Подготовка поверхности: Снимите обшивку двери, демонтируйте заводской подиум (при наличии) и очистите металл от загрязнений
2. Точная разметка:
   • Закрепите шаблон малярным скотчем
   • Наметьте контур маркером, включая места крепежных отверстий
   • Проверьте симметричность относительно штатного проема
3. Резка металла:
   • Просверлите стартовое отверстие Ø10 мм внутри контура
   • Электролобзиком с пилкой по металлу (шаг зуба 2-3 мм) вырежьте основной проем
   • Для крепежных отверстий используйте ступенчатое сверло

Параметр	Рекомендация
Защита кромок	Обработать края антикоррозийным грунтом
Контрольные зазоры	Минимум 15 мм до стекла в опущенном положении
Обороты инструмента	Не более 2500 об/мин для исключения деформации металла

Финишная обработка: Удалите металлическую стружку магнитным съемником, зашлифуйте заусенцы абразивной насадкой. Обязательно примерьте динамик до установки подиума – корзина не должна касаться внутренних элементов двери.

Подгонка крепежных элементов под корзину динамика

Сравните отверстия на корзине динамика с крепежными точками на двери или переходной площадке. Часто штатные отверстия не совпадают с разметкой новых колонок, что требует доработки.

Используйте корзину как шаблон: приложите ее к месту установки и точно отметьте маркером центры необходимых отверстий под саморезы или болты. Убедитесь, что динамик не мешает механизму стеклоподъемника при полном опускании стекла.

Методы адаптации крепления

Основные варианты фиксации:

• Прямое крепление к металлу двери: Просверлите новые отверстия по разметке сверлом 3-4 мм. Защитите металл от коррозии грунтовкой.
• Использование переходных колец (спейсеров): Примените готовые или самодельные кольца из МДФ/фанеры толщиной 10-15 мм для компенсации глубины и перераспределения нагрузки.
• Модификация штатной площадки: Аккуратно расширьте существующие отверстия дрелью или напильником, если их положение частично совпадает.

Критические требования:

1. Динамик должен прижиматься равномерно по всему периметру корзины без перекосов
2. Между корзиной и металлом двери обязателен виброизолирующий уплотнитель (резина, поролон)
3. Крепеж (саморезы, болты) должен входить строго перпендикулярно плоскости

Материал	Тип крепежа	Рекомендуемая длина
Металл двери	Саморезы по металлу	12-15 мм
МДФ/фанера	Болты с гайками	25-30 мм

После фиксации динамика проверьте отсутствие вибраций корзины на средних и высоких громкостях. При выявлении дребезга добавьте герметик в места прилегания или усильте прижим.

Обработка краев крепежных отверстий от заусенцев

После вырезания отверстий под динамики в металле двери Лада Гранта неизбежно образуются острые заусенцы по краям. Эти металлические неровности представляют серьезную угрозу целостности проводки и самих динамиков.

Необработанные кромки могут перетереть изоляцию проводов или повредить диффузор динамика при вибрации. Кроме того, они увеличивают риск появления коррозии в местах контакта с крепежом.

Порядок обработки отверстий

Выполните следующие действия для устранения заусенцев:

1. Зачистка крупных неровностей: Используйте напильник или круглый надфиль для удаления явных выступов металла по периметру отверстия. Двигайте инструмент в одном направлении – от центра динамика наружу.
2. Снятие фаски: Слегка скруглите острый внешний край отверстия напильником под углом ~45°. Это предотвращает образование концентраторов напряжения в металле.
3. Тонкая шлифовка: Обработайте края наждачной бумагой зернистостью P120-P180 (закрепленной на бруске или вручную). Уделите внимание внутренней стороне двери – именно там чаще всего остаются опасные заусенцы.
4. Контроль качества: Проведите пальцем в защитной перчатке по всем кромкам отверстия. Поверхность должна быть абсолютно гладкой, без цепляющих точек.

Важные предупреждения:

• Обязательно удалите всю металлическую стружку магнитом или пылесосом перед установкой динамика. Мелкие опилки могут вызвать замыкание или заклинивание механизмов стеклоподъемника.
• Нанесите антикоррозийный состав (например, грунт-преобразователь ржавчины) на обработанные кромки, особенно если сняли заводское покрытие.

Инструмент	Назначение	Риски при пропуске
Напильник/Надфиль	Грубая зачистка кромок	Разрыв проводов, порезы при монтаже
Наждачная бумага	Финишное выравнивание поверхности	Повреждение уплотнителя динамика
Антикоррозийный состав	Защита металла	Образование ржавчины под крепежом

Установка шумоизоляции в дверную полость Лада Гранта

Перед установкой шумоизоляции тщательно очистите внутреннюю металлическую поверхность двери от пыли, грязи, остатков старого клея и заводского антикора. Используйте обезжириватель (уайт-спирит, специальный автомобильный обезжириватель) для обеспечения максимальной адгезии материала к металлу. Дверь должна быть абсолютно сухой и чистой.

Снимите с рулона шумоизоляционного материала (вибропласта, битопласта или аналога) защитную пленку. Приложите материал к металлической поверхности двери, чтобы определить необходимые размеры кусков. Разметьте и вырежьте куски материала с учетом всех технологических отверстий (подвод проводов, крепления механизмов, места установки динамиков).

Этапы наклейки материала

Первый слой (Вибрация): Начинайте клеить с центральных участков металла, избегая технологических отверстий. Используйте вибропоглощающий материал (например, Вибропласт Silver, Битопласт). Тщательно прикатывайте материал валиком или монтажным роликом от центра к краям, обеспечивая плотное прилегание без пузырей воздуха. Особое внимание уделите участкам возле креплений замка и ручек.

Второй слой (Шум): Поверх вибропоглощающего слоя наклейте звукоизолирующий материал (например, Шумофф Барьер, Сплэн). Этот слой эффективнее работает на больших плоскостях. Покройте им максимально возможную площадь внутренней поверхности двери, включая зоны над и под вибропластом, также обходя технологические отверстия и места крепления динамиков. Тщательно прикатайте.

Важные нюансы:

• Не закрывайте технологические отверстия для прохода тросиков, проводов и вентиляции полости двери.
• Обеспечьте свободный доступ к местам крепления динамика и его монтажным отверстиям.
• Изолируйте провода динамика, если они проходят по металлу, во избежание перетирания.
• Для наклейки в труднодоступных местах (углы, ребра жесткости) используйте небольшие кусочки материала.
• Используйте строительный фен для прогрева материала и улучшения его пластичности при монтаже на сложные рельефы.

Контроль и сборка: Перед установкой обшивки двери обратно убедитесь, что все слои шумоизоляции надежно приклеены, нигде не отстают. Проверьте, что динамик устанавливается на свое штатное место без помех со стороны материала, а все провода уложены свободно и защищены. Установите обшивку двери на место, защелкнув все клипсы и закрутив крепежные винты.

Фиксация переходных платформ на дверной каркас

Плотно приложите подготовленную переходную платформу к металлической поверхности дверного каркаса в зоне штатного места для динамика. Убедитесь, что платформа не перекрывает технологические отверстия для проводки и крепежных элементов самой двери. При необходимости скорректируйте положение, ориентируясь на разметку, сделанную ранее.

Зафиксируйте платформу с помощью саморезов по металлу (рекомендуемый диаметр 3.5-4 мм), предварительно просверлив направляющие отверстия в каркасе сверлом меньшего диаметра. Начните с вкручивания одного самореза в противоположных углах платформы для предварительной фиксации, затем установите оставшиеся крепежи. Избегайте перекоса и чрезмерного затягивания во избежание деформации пластика.

Ключевые моменты надежного крепления

• Герметизация стыков: Нанесите слой автомобильного герметика или резиновой прокладки по периметру платформы перед окончательной фиксацией для предотвращения дребезжания и попадания влаги.
• Проверка зазоров: Удостоверьтесь, что края платформы не соприкасаются с внутренними механизмами стеклоподъемника и тросами замка при полном опускании/подъеме стекла.
• Антикоррозийная обработка: Покройте металлические кромки просверленных отверстий антикором после установки саморезов.

Элемент	Рекомендация
Тип крепежа	Оцинкованные саморезы с пресс-шайбой (длина 10-12 мм)
Количество точек крепления	Минимум 4 (по углам платформы)
Дополнительная виброизоляция	Демпферная лента или мастика под платформу

Припаивание проводов к клеммам новых динамиков

Подготовьте провода: снимите с концов изоляцию (~5–7 мм), залудите оголённые жилы паяльником с канифолью или флюсом. Очистите клеммы динамиков от заводской смазки спиртом для улучшения адгезии припоя.

Нанесите на клеммы динамиков тонкий слой флюса. Прогрейте клемму паяльником (мощность 25–40 Вт) и нанесите небольшое количество припоя (ПОС-60), чтобы поверхность покрылась равномерным слоем – это предотвратит «холодную» пайку.

Порядок пайки

1. Приложите залуженный провод к клемме динамика.
2. Касанием паяльника прогрейте одновременно провод и клемму до расплавления припоя.
3. Добавьте минимальное количество припоя – соединение должно выглядеть гладким конусом без наплывов.
4. Удерживайте провод неподвижно 5–7 секунд до полного застывания припоя.

Критические правила:

• Не допускайте перегрева диффузора – пайка каждой клеммы максимум 3 секунды.
• Фиксируйте провода термоусадкой или изолентой для исключения натяжения.
• Соблюдайте полярность: «+» на динамике соединяйте с «+» автомагнитолы.

Ошибка	Последствие
Холодная пайка (тусклый налет)	Ненадёжный контакт, хрипы
Избыток припоя	Замыкание соседних клемм
Перегрев катушки	Деформация диффузора

Проверьте мультиметром отсутствие КЗ между клеммами после пайки. Убедитесь в механической прочности соединения – резкий рывок провода не должен нарушать контакт.

Обжим контактов для надежного соединения

Качественный обжим токопроводящих контактов исключает окисление проводов и предотвращает потерю сигнала или короткое замыкание. Неплотное соединение приводит к дребезжанию динамиков, хрипам и возможному выходу акустики из строя.

Используйте специальные автомобильные клеммы типа "папа" (FAKRA или аналоги), совместимые со штатными разъемами магнитолы Лада Гранта. Сечение провода должно соответствовать мощности динамиков – рекомендуемое 1.5-2.5 мм².

Порядок обжима контактов

Необходимые инструменты:

• Кримпер для изолированных гильз
• Автомобильные клеммы под диаметр провода
• Кусачки для зачистки изоляции
• Термоусадка 3:1 (диаметр 3-4 мм)

Пошаговая инструкция:

1. Зачистите провод на 5-6 мм, не повреждая жилы
2. Наденьте термоусадку на кабель до обжима
3. Вставьте оголенный провод в гильзу клеммы до упора
4. Поместите контакт в гнездо кримпера, соответствующее размеру гильзы
5. Сожмите рукоятки инструмента до характерного щелчка
6. Проверьте фиксацию: попытка выдергивания провода должна требовать усилия
7. Сдвиньте термоусадку на место соединения, прогрейте феном

Типовые ошибки:

Недожатая гильза	Провод выпадает при вибрации
Повреждение жил при зачистке	Обрыв проводника под нагрузкой
Отсутствие термоусадки	Коррозия контакта от влаги

При подключении соблюдайте полярность: штатные разъемы задних динамиков Гранты используют цветовую маркировку (+/-). После обжима прозвоните соединения мультиметром перед финальной сборкой дверей.

Изоляция мест пайки термоусадкой или изолентой

После завершения пайки проводов к клеммам динамиков критически важно обеспечить надежную изоляцию соединений. Неизолированные контакты подвержены короткому замыканию при случайном соприкосновении с металлом двери или кузовом, а также коррозии из-за влаги и перепадов температур внутри дверной полости. Это может привести к выходу из строя акустической системы или головного устройства.

Используйте термоусадку диаметром, соответствующим сечению провода и клеммной колодки динамика. Отрежьте отрезок длиной 2-3 см, наденьте его на провод до пайки, выполните соединение, затем сдвиньте трубку на место контакта. Прогрейте термофеном или зажигалкой (с осторожностью) равномерно со всех сторон до полной усадки и герметизации. Изолента применяется при отсутствии термоусадки: плотно намотайте в 3-4 слоя с 50% перехлестом, начиная на 1 см выше оголенного участка.

Ключевые правила изоляции

• Обязательно изолируйте оба полюса (+ и -) даже на низкочастотных динамиках
• Термоусадка должна полностью покрывать место пайки и захватывать изоляцию провода с обеих сторон
• При использовании изоленты: растягивайте ленту при намотке для лучшего прилегания
• Проверьте отсутствие оголенных участков меди после изоляции

Материал	Преимущества	Недостатки
Термоусадка	Герметичность, долговечность, защита от вибраций	Требует предварительного монтажа до пайки
Изолента ПВХ	Доступность, простота применения	Может разматываться со временем от перепадов температур

Технология правильной укладки проводов в двери

Основная задача – исключить повреждение изоляции и перетирание кабелей о металлические кромки при открывании/закрывании двери. Обязательно используйте термоусадочную трубку или качественную изоленту для защиты участков провода в потенциально опасных зонах, особенно возле технологических отверстий между кузовом и дверью.

Прокладывайте проводку строго по штатным трассам, используя существующие резиновые гофры-гармошки между кузовом и дверью. Никогда не прокладывайте провода вне этих каналов – это гарантированно приведет к их перелому или защемлению. Перед протяжкой тщательно очистите гофру от грязи и обработайте силиконовой смазкой для облегчения монтажа.

Ключевые этапы укладки

1. Демонтаж дверной карты: Снимите обшивку, аккуратно отсоединив клипсы и крепеж.
2. Подготовка провода:
   • Используйте медный многожильный провод сечением не менее 1.5 мм²
   • Наденьте на провод два слоя термоусадки в точках контакта с металлом
   • Оставьте запас длины 15-20 см внутри двери для подключения динамика
3. Протяжка через гофру:
   1. Аккуратно вытяните штатную заглушку из гофры
   2. Проденьте жесткую проволоку-кондуктор
   3. Присоедините провод к кондуктору изолентой без утолщений
   4. Плавно протяните кабель, избегая резких рывков

Ошибка	Последствие	Решение
Прокладка без гофры	Перетирание об острые кромки кузова	Использовать только штатные каналы
Натянутый провод	Обрыв жил при вибрациях	Запас 10 см у динамика
Скрутки в гофре	Заломы и короткое замыкание	Прокладывать цельным куском

После протяжки зафиксируйте провод внутри двери пластиковыми хомутами к штатной проводке, избегая контакта с механизмом стеклоподъемника. Проверьте отсутствие натяжения при полном открытии двери и максимальном опускании стекла. Только после этого подключайте динамик, соблюдая полярность.

Предварительная проверка работоспособности динамика

Перед началом демонтажа двери убедитесь, что проблема не вызвана другими компонентами аудиосистемы. Подключите проверяемый динамик напрямую к магнитоле, используя тестовые провода. Используйте знакомый аудиотрек с выраженными низкими и высокими частотами для оценки качества звука.

Обратите внимание на посторонние шумы: треск, хрипы или полное отсутствие звука указывают на неисправность. Проверьте целостность диффузора легким нажатием пальца – плавный ход без скрипов подтверждает исправность механической части.

Критерии оценки при тестировании

Используйте мультиметр для проверки сопротивления динамика:

• Стандартное значение: 4 Ом (±10%)
• Показание 0 Ом – короткое замыкание
• Показание ∞ (бесконечность) – обрыв катушки

Дополнительные методы диагностики:

1. Подайте на контакты динамика напряжение 1.5В от батарейки АА – исправный динамик издаст щелчок
2. Проверьте баланс настроек магнитолы – сместите звук полностью на задние динамики
3. Осмотрите клеммы динамика на предмет окисления

Симптом	Вероятная причина
Динамик "хрипит" на басах	Разрыв подвеса, повреждённая катушка
Звук прерывается при движении	Перебитые провода в гофре двери
Один канал полностью отсутствует	Проблема с выходом магнитолы или штекером

Важно: Если динамик исправен, но звук отсутствует при штатном подключении – диагностируйте проводку двери и разъёмы магнитолы. Для штатной Гранты проверьте предохранитель F4 (15A) в монтажном блоке.

Особенности установки динамика в монтажное кольцо

Основная сложность заключается в точном совмещении посадочных отверстий динамика и адаптера, так как даже незначительный перекос вызовет вибрации и нарушит герметичность. Обязательно проверьте глубину посадки: корпус динамика не должен упираться в металл двери или элементы обшивки, для этого может потребоваться подрезка кольца или использование проставочных шайб.

Убедитесь, что резиновый или полиуретановый уплотнитель кольца равномерно прилегает к металлу двери по всему периметру, иначе возникнут звуковые потери. Для надежной фиксации используйте только штатные винты или саморезы из комплекта динамика – обычные метизы могут повредить крепежные уши или создать люфт.

Ключевые этапы монтажа

1. Подготовка поверхности: Очистите металл двери в зоне установки от грязи и старой пены, обезжирьте.
2. Фиксация кольца: Нанесите тонкий слой автомобильного герметика на уплотнитель кольца, прижмите к двери.
3. Установка динамика: Совместите крепежные отверстия динамика с кольцом, затягивайте винты диагонально без перекоса.
4. Проверка: Убедитесь, что диффузор не задевает детали двери при полном ходе, протестируйте на минимальной громкости.

Важно: Если штатное кольцо не обеспечивает плотного прилегания динамика, изготовьте переходник из влагостойкой фанеры толщиной 10-12 мм. Вырежьте два кольца (внешнее под диаметр двери, внутреннее под динамик), склейте их со смещением для жесткости, обработайте торцы антикором.

Проблема	Решение
Динамик "проваливается" в кольцо	Установите резиновые или силиконовые проставки под крепежные уши
Вибрация на басах	Добавьте слой виброизоляции между кольцом и дверью, проверьте затяжку
Зазор между кольцом и дверью	Используйте автомобильный бутиловый шнур для герметизации стыка

Никогда не крепите динамик напрямую к пластику обшивки – это гарантированно вызовет дребезжание. Все соединения динамика с кольцом дополнительно промажьте термоклеем или силиконовым герметиком для защиты от влаги и микровибраций.

Равномерная затяжка крепежных болтов динамика

Критически важно обеспечить равномерное прилегание динамика к металлической поверхности двери через уплотнительное кольцо. Неравномерное давление приведет к возникновению акустических искажений, дребезжанию и возможной деформации корпуса динамика.

Используйте крестовую отвертку или шуруповерт на минимальном крутящем моменте. Начинайте закручивание с противоположных болтов по диагонали, следуя схеме, аналогичной установке колесного диска. Это предотвратит перекос корпуса.

Пошаговая процедура затяжки

1. Вставьте все болты в отверстия без предварительной затяжки
2. Затягивайте по схеме:
   • Болт №1 (верхний правый) – 1/2 оборота
   • Болт №2 (нижний левый) – 1/2 оборота
   • Болт №3 (верхний левый) – 1/2 оборота
   • Болт №4 (нижний правый) – 1/2 оборота
3. Повторяйте цикл до момента полной затяжки
4. Контролируйте равномерность прилегания корпуса по периметру

Требуемый момент затяжки: 4-6 Н·м (используйте динамометрический ключ при возможности). Превышение усилия повредит резьбу в пластиковых направляющих двери.

Стадия	Действие	Инструмент
Предварительная	Фиксация положения	Крестовая отвертка
Финишная	Доводка момента	Динамометрический ключ

Обеспечение зазора для хода диффузора

При монтаже динамиков в задние двери Лада Гранта критически важно создать достаточное пространство для свободного перемещения диффузора. Без минимального зазора в 5-7 мм между тыльной частью магнитной системы и внутренними элементами дверной конструкции (металлом, стеклоподъемником, проводкой) возникает риск механического контакта, что приводит к искажению звука и повреждению оборудования при работе на высокой громкости.

Для точного определения требуемого углубления приложи динамик к месту установки без фиксации, затем плавно увеличивай громкость на тестовой аудиодорожке с низкими частотами. При появлении посторонних дребезжащих или стучащих звуков демонтируй устройство и проведи дополнительные замеры глубины посадочного места с помощью линейки или штангенциркуля, уделяя особое внимание выступающим технологическим ребрам жесткости на внутренней поверхности двери.

Технологии формирования монтажного пространства

• Использование проставочных колец: вырежи из МДФ, фанеры или полипропилена кольцеобразную прокладку толщиной 10-15 мм, повторяющую контур динамика. Фиксируй саморезами сначала кольцо к двери, затем колонку к кольцу.
• Корректировка металла двери: при минимальном зазоре (менее 3 мм) аккуратно подбей выступающие участки внутреннего слоя металла киянкой через деревянную проставку, избегая деформации внешней панели.
• Защита от влаги: установи гидроизоляционный кожух из термоусадочного материала или плотного полиэтилена между динамиком и дверной обшивкой, оставив воздушный карман глубиной не менее 20 мм для компенсации хода диффузора.

Материал проставки	Рекомендуемая толщина	Особенности применения
Влагостойкий МДФ	12-15 мм	Требует обработки торцов герметиком для защиты от разбухания
Полипропилен	8-12 мм	Не боится влаги, сложен в самостоятельной обработке
Многослойная фанера	10-12 мм	Обязательна пропитка олифой или лаком

После установки протестируй систему на частоте 40-60 Гц при среднем уровне громкости, приложив ладонь к диффузору. Отсутствие вибраций и равномерное движение мембраны подтвердят корректность зазора. При выявлении даже единичных ударов о препятствия немедленно прекрати эксплуатацию и проведи повторную регулировку глубины посадки.

Укладка проводов в защитные гофрорукава

Качественная изоляция проводки – обязательное условие безопасности и долговечности аудиосистемы. Гофрорукава защищают кабели от перетирания, влаги и механических повреждений при эксплуатации автомобиля.

Используйте специализированные ПВХ-рукава диаметром 8-12 мм с продольной прорезью для удобного монтажа. Избегайте дешевых аналогов без антипиреновых добавок – они быстро растрескаются от перепадов температур.

Порядок монтажа

1. Подготовка трассы: очистите путь прокладки от грязи и острых кромок металла
2. Нарезка рукава: отмерьте длину с запасом 15% на изгибы, режьте строго перпендикулярно
3. Укладка проводов:
   • Сгруппируйте акустические кабели отдельно от питания
   • Не допускайте натяга – провода должны лежать свободно
4. Фиксация: через каждые 20 см крепите рукав пластиковыми хомутами

Тип защиты	Рекомендуемые зоны	Минимальный диаметр
Стандартная ПВХ-гофра	Дверные проемы, под обшивкой	8 мм
Термостойкая гофра	Возле двигателя, выхлопной системы	10 мм

Критические ошибки: пересечение с подвижными элементами двери, контакт с металлом без изоляции, использование изоленты вместо хомутов. Обязательно проверяйте отсутствие пережима проводов при полном закрытии двери!

Фиксация проводки пластиковыми хомутами

Надёжная фиксация проводки предотвращает перетирание изоляции о металлические кромки двери, защищает от вибраций и случайного защемления при сборке обшивки. Используйте исключительно пластиковые хомуты – металлические стяжки со временем повредят провода.

Рассчитайте длину жгута так, чтобы оставался небольшой запас для компенсации хода стекла, но без провисания. Все провода должны лежать параллельно, без перекручивания – это снижает риск залома жил.

Порядок крепления

1. Заранее проденьте хомуты через технологические отверстия в каркасе двери до установки динамика.
2. Пропустите провода через резиновый гофр между кузовом и дверью, зафиксируйте его штатными клипсами.
3. Расположите жгут вдоль штатных трасс заводской проводки, избегая зоны движения стеклоподъёмника.

Критичные точки фиксации	Особенности
Возле динамика	Отвод на клеммы длиной 10-15 см без натяжения
Узлы изгиба	Дополнительный хомут в 3-5 см от сгиба
Рядом с механизмами	Отступ минимум 2 см от тяг стеклоподъёмника

После затяжки хомутов обрежьте излишки ножницами под углом 45° – острый край снизит риск порезов при последующих работах. Проверьте отсутствие контакта проводки с водой: трасса должна проходить выше дренажных отверстий двери.

Установка заводских пылезащитных мембран

Перед монтажом динамиков критически важно восстановить целостность штатных пылезащитных мембран. Эти элементы предотвращают попадание влаги и грязи внутрь двери, защищая механизмы стеклоподъемников и электронику. Пренебрежение этим этапом сократит срок службы акустики.

Заводские мембраны Лада Гранта выполнены из плотного полиэтилена с клейким фланцем по контуру. При демонтаже старого покрытия аккуратно очистите металлическую поверхность двери от остатков клея и загрязнений спиртовым раствором. Убедитесь в отсутствии острых заусенцев по краям монтажного окна.

Технология монтажа

Порядок установки включает следующие обязательные этапы:

1. Прогрейте салон авто до +20°C для повышения эластичности материала
2. Совместите технологические вырезы мембраны с отверстиями под крепеж динамика и тяги замка
3. Начинайте приклеивание с верхнего угла, последовательно снимая защитную ленту с кромки
4. Растягивайте материал от центра к краям, избегая складок
5. Плотно прижмите клейкий слой по всему периметру в течение 30 секунд

При монтаже динамика соблюдайте ключевое правило: корпус должен прижимать только центральную часть мембраны, а её края оставаться свободными. Используйте оригинальные пластиковые распорные втулки из комплекта. Перетяжка крепежных болтов деформирует уплотнитель и нарушит герметичность.

Ошибка	Последствие
Монтаж на загрязненную поверхность	Отслоение кромки через 2-3 месяца
Несовпадение технологических отверстий	Перегибы материала, свист при движении
Контакт динамика с краем мембраны	Разрыв материала от вибраций

Для дополнительной герметизации стыков применяйте автомобильный бутиловый шнур толщиной 4 мм. Уложите его поверх клейкого фланца перед фиксацией мембраны, особое внимание уделяя нижней части двери. После установки проверьте функциональность стеклоподъемника – движение стекла не должно вызывать деформацию покрытия.

Модификация пылезащитных колпаков под динамик

Стандартные пылезащитные колпаки в дверях Лада Гранта не рассчитаны на установку крупных динамиков, поэтому требуют доработки для предотвращения вибраций и повреждений диффузора. Модификация позволяет обеспечить необходимый зазор между магнитной системой динамика и металлом двери, сохранив защиту от влаги и грязи.

Для работы потребуется демонтировать заводской колпак, очистить его от загрязнений и тщательно разметить зоны обрезки под параметры нового динамика. Ключевая задача – сохранить герметичность конструкции после внесения изменений, используя дополнительные материалы для уплотнения.

Пошаговая инструкция по доработке

1. Снимите заводской колпак, аккуратно отщелкнув крепежные клипсы по периметру.
2. Приложите динамик к внутренней стороне колпака, отметьте маркером:
   • Зону контакта корзины динамика с пластиком
   • Область магнита (требует углубления)
3. Вырежьте отмеченный участок под магнит ножом или коронкой по металлу, оставив 3-5 мм запаса от линии разметки.
4. Сформируть кольцевой борт высотой 8-12 мм:

   Материал	Технология
   Пластиковая бутылка	Нарежьте полосы, приклейте по кругу термоклеем в 2 слоя
   Монтажная пена	Нанесите слой, после застывания обрежьте по форме

5. Проверьте посадку динамика: магнит не должен касаться металла двери, корзина – плотно прилегать к борту.
6. Обработайте стыки герметиком или проложите резиновый уплотнитель по контуру.

Критические нюансы: Высота борта должна превышать глубину магнита динамика на 20%, иначе при закрытии двери возникнут удары. Для проверки нанесите пластилин на магнит динамика, установите колпак на дверь – остаточный отпечаток на пластилине покажет необходимый зазор.

Альтернатива: Если модификация вызывает сложности, используйте готовые проставки из МДФ или полиуретана толщиной 15-20 мм с обязательной гидроизоляцией стыков.

Контроль отсутствия перегибов акустических проводов

Перегибы акустических проводов критично влияют на качество звука и долговечность системы. Резкие изломы повреждают жилы кабеля, увеличивают сопротивление и создают помехи в аудиосигнале. Особенно уязвимы места ввода провода в дверь через штатный гофрочехол, где происходит постоянное движение при открывании/закрывании.

Деформация провода часто возникает при неправильной укладке или фиксации внутри двери, когда кабель попадает в зону работы механизмов стеклоподъемника. Последствия проявляются не сразу: со временем перегнутые жилы ломаются, вызывая хрипы динамика или полный обрыв цепи. Предотвратить это возможно только тщательной проверкой на всех этапах монтажа.

Правила прокладки и проверки

Соблюдайте требования:

• Минимальный радиус изгиба – не менее 5 диаметров кабеля
• Обход подвижных элементов – трасса должна проходить на расстоянии 3-4 см от направляющих стеклоподъемника и тросов
• Фиксация стяжками – каждые 15-20 см с использованием штатных отверстий в металле двери

Техника контроля после установки:

1. Вручную 10-15 раз откройте/закройте дверь, наблюдая за поведением провода в гофре
2. Плавно опустите и поднимите стекло, проверяя отсутствие натяжения
3. Прослушайте звук на средней громкости – посторонние шумы укажут на повреждение

Опасная зона	Признак проблемы	Решение
Стык дверной стойки и гофры	Трещины на изоляции	Установка дополнительной пружинной защитной спирали
Зона крепления динамика	Передавливание кабеля корпусом динамика	Прокладка уплотнительной ленты по контуру
Внутренние ребра жесткости двери	Потертости на проводе	Продевание через термоусадочную трубку

Обязательно используйте медные провода сечением от 1.5 мм² – тонкие кабели чаще ломаются в местах изгиба. После сборки двери рукой нащупайте трассу через технологические отверстия: провода должны лежать свободно, без напряжения. Если обнаружены перегибы – разбирайте обшивку повторно. Игнорирование этого этапа гарантированно приведет к ремонту через 3-6 месяцев эксплуатации.

Обратная сборка дверной карты после установки

Перед окончательной фиксацией убедитесь в корректной работе динамика: подключите магнитолу и проверьте звучание на разных частотах без посторонних шумов. Проверьте целостность пылезащитной мембраны – все разрывы необходимо загерметизировать строительным скотчем.

Аккуратно заведите провода динамика внутрь двери, избегая их контакта с механизмом стеклоподъемника. Уложите кабель вдоль штатной трассы проводки, зафиксировав пластиковыми хомутами.

Порядок установки карты двери

Выполняйте сборку в последовательности:

1. Совместите верхний край карты с оконным проемом и заведите её на пластиковые фиксаторы.
2. Сильно надавите ладонью по периметру карты до характерных щелчков каждого крепления.
3. Верните на место рукоятку открывания и облицовку ручки:
• Закрутите саморезы крестовидной отверткой
• Установите декоративные заглушки
4. Закрепите подлокотник штатными болтами (при его демонтаже).

Контрольные точки после монтажа:

Элемент	Требование
Зазоры карты	Равномерные по всему периметру
Подсветка ручек	Фиксация без перекоса
Электропроводка	Отсутствие вибраций при закрытии двери

Корректное подключение разъемов подсветки стеклоподъемника

При установке динамиков в задние двери Lada Granta критически важно аккуратно обращаться с разъемами подсветки стеклоподъемника. Эти элементы хрупкие и требуют точной ориентации при соединении – перепутанная полярность приведет к неработоспособности подсветки.

Обратите внимание на цветовую маркировку проводов: стандартно оранжевый провод отвечает за плюсовой контакт (+12V), а черный – за массу. Перед подключением сверьтесь с электросхемой конкретной комплектации вашего авто, так как цветовая гамма может отличаться.

Пошаговое подключение

1. Снимите защитную заглушку с разъема блока стеклоподъемника
2. Совместите фиксатор (ключ) на корпусе разъема подсветки с пазом на ответной части
3. Аккуратно вставьте коннектор до характерного щелчка – это подтвердит полную фиксацию
4. Проверьте надежность крепления проводов, избегая натяжения и перегибов

Цвет провода	Назначение	Риски при ошибке
Оранжевый	+12V (питание)	Короткое замыкание
Черный	GND (масса)	Неработоспособность подсветки

Обязательная проверка: после сборки двери включите габаритные огни – подсветка должна активироваться. Если этого не произошло, немедленно отключите питание и перепроверьте соединения.

Избегайте распространенных ошибок: не используйте изоленту вместо штатных разъемов, не применяйте силу при соединении и не допускайте контакта оголенных проводов с металлом двери. При сомнениях в цветовой маркировке воспользуйтесь мультиметром для прозвонки цепи.

Особенности фиксации обшивки штатными клипсами

При демонтаже обшивки задних дверей Лада Гранта клипсы часто остаются в посадочных гнездах кузова или пластиковых фиксаторах самой карты. Аккуратно поддевайте их тонкой отверткой или специальным съемником, избегая резких рывков – хрупкий пластик легко ломается при чрезмерном усилии. Проверьте целостность каждого извлеченного крепежа: сломанные клипсы не обеспечат плотного прилегания обшивки после установки динамиков.

Перед обратной сборкой тщательно очистите гнезда в кузове от грязи и старой смазки, а металлические пистоны (если они используются в комплекте с клипсами) обработайте графитовой смазкой. Это предотвратит скрипы и облегчит посадку. Убедитесь, что резиновые уплотнители вокруг проводки динамика не мешают корректному позиционированию обшивки – перекос даже на 2-3 мм приведет к неплотной фиксации и дребезжанию на кочках.

Ключевые правила установки

• Последовательность защелкивания: Начинайте с нижнего ряда клипс, затем боковые и в последнюю очередь – верхние. Приложите ладонь к центральной части карты и равномерно надавите до характерного щелчка каждого фиксатора.
• Контроль усилия: Избегайте ударов кулаком! Чрезмерная нагрузка деформирует пластиковые защелки или проваливает обшивку внутрь двери, повреждая динамик.
• Замена поврежденных элементов:
  • Белые клипсы типа "грибок" (арт. 8450008123) – основные для карты.
  • Черные пистоны (арт. 111890417800) – вставляются в кузов перед клипсой.

Тип проблемы	Решение
Клипса не фиксируется	Замените пистон в кузове, проверьте целостность "лепестков" клипсы
Щель между обшивкой и дверью	Переустановите карту, начиная с нижних креплений; проверьте попадание крючков обшивки в технологические отверстия металла двери
Дребезг при закрытии двери	Нанесите тонкий слой автомобильного герметика на тыльную сторону мест прилегания клипс к кузову

После монтажа проверьте отсутствие зазоров по всему периметру обшивки. Захлопните дверь с усилием 60-70% от обычного – посторонние звуки укажут на недостаточную фиксацию. Если динамик "булькает", снимите карту повторно: вероятно, проводка касается диффузора или нарушена геометрия установки магнитной системы.

Проводка проводов через дверные резиновые гармошки

Для подключения динамиков потребуется протянуть кабели из салона в дверное пространство через специальные резиновые гармошки-гофры. Эти элементы защищают проводку от перетирания и влаги, сохраняя герметичность двери.

Аккуратно отсоедините гармошку от кузова и двери, нажав на фиксаторы креплений. Очистите посадочные места от грязи – это упростит обратную установку. Проверьте наличие технологических отверстий внутри гармошки для прокладки новых проводов.

Пошаговая прокладка кабеля

Используйте дополнительную гибкую протяжку (проволоку, тросик) для аккуратного монтажа:

1. Проденьте протяжку через гармошку от салона к двери
2. Прикрепите акустический кабель к протяжке изолентой (без утолщений!)
3. Аккуратно вытяните протяжку с обратной стороны, контролируя усилие
4. Оставьте запас провода (10-15 см) с обеих сторон для подключения

Критичные моменты:

• Изолируйте контакты термоусадкой для защиты от влаги
• Не допускайте натяга проводов – гармошка не должна деформироваться
• Фиксируйте кабель стяжками внутри двери, исключая контакт с механизмами стеклоподъемника

Тип провода	Рекомендуемое сечение	Цветовая маркировка
Динамический	1.5-2.5 мм²	Парные цвета (красный/черный)
Питание	2.5 мм²	Отдельный от акустических линий

После прокладки обязательно проверьте ход двери на открытие/закрытие – гармошка должна свободно сжиматься без натяжения проводов. Загерметизируйте точки ввода силиконовым составом для защиты от влаги.

Соединение акустической проводки с магнитолой

Подготовьте штатные провода магнитолы: снимите панель мультимедийной системы, отключите разъём ISO и изучите схему распиновки контактов задних каналов (обычно задний левый – фиолетовый+/фиолетово-чёрный-, задний правый – зелёный+/зелёно-чёрный-). Проверьте наличие свободных выходов на магнитоле – если их нет, потребуется переходник с дополнительными каналами.

Проложите акустические кабели от магнитолы к задним дверям через штатные резиновые гофры кузова. Используйте пластиковые хомуты для фиксации проводки вдоль штатных жгутов. Избегайте близкого соседства с силовыми проводами и острыми кромками кузова – это предотвратит помехи и повреждение изоляции.

Последовательность подключения

1. Зачистите концы новых проводов динамиков на 5-7 мм
2. Соедините кабели с магнитолой:
   • Фиолетовый провод (+) к фиолетовому ISO-контакту
   • Фиолетово-чёрный (-) к фиолетово-чёрному ISO
   • Зелёный (+) к зелёному ISO-контакту
   • Зелёно-чёрный (-) к зелёно-чёрному ISO
3. Пропустите провода через технологические заглушки в дверных стойках
4. Надежно заизолируйте скрутки термоусадкой или изолентой

Важно: перед финальной сборкой проверьте работу динамиков на всех частотах. Убедитесь в отсутствии короткого замыкания и фонового шума. При некорректной работе перепроверьте полярность подключения – перепутанные "+" и "-" ухудшают звучание.

Цвет провода магнитолы	Назначение	Цвет ответного провода динамика
Фиолетовый	Задний левый (+)	Красный или сплошной
Фиолетово-чёрный	Задний левый (-)	Чёрный или с полосой
Зелёный	Задний правый (+)	Красный или сплошной
Зелёно-чёрный	Задний правый (-)	Чёрный или с полосой

При использовании нештатной магнитолы свериться с инструкцией к устройству – цветовая маркировка может отличаться. Убедитесь, что мощность каналов соответствует характеристикам динамиков во избежание перегрузки.

Проверка баланса звука после установки

После завершения монтажа динамиков в задние двери Лада Гранта критически важна корректировка баланса звуковой системы. Неправильная настройка приведет к искажению звуковой сцены и дискомфорту при прослушивании. Игнорирование этого этапа сведет на нет усилия по установке новых компонентов.

Используйте штатную магнитолу или внешний источник с многосекционным эквалайзером для точной калибровки. Переключите аудиосистему в режим тестового сигнала (розовый шум) или используйте эталонную композицию с четким вокалом и инструментальным разделением. Это создаст объективную основу для оценки распределения звука между передними и задними каналами.

Этапы настройки звуковой сцены

1. Сброс настроек: Обнулите существующие значения баланса и тембра перед началом процедуры
2. Фокус на вокале: Включите трек с центральным вокалом, регулируя баланс до ощущения, что голос идет от лобового стекла
3. Поперечная коррекция: Убедитесь, что звук не смещен влево/вправо, используя монофоническую запись для проверки
4. Задние динамики: Добавляйте громкость тыловых каналов постепенно, пока они не начнут "поддерживать" фронт, не перекрывая его

Проблема	Причина	Решение
Звук "осел" сзади	Преобладание тыловых динамиков	Уменьшение уровня задних каналов на 3-5dB
Отсутствие "объема"	Слишком слабый сигнал на задних динамиках	Постепенное увеличение громкости тыла на 2-3dB
Размытие инструментов	Конфликт частотного диапазона	Корректировка ВЧ/НЧ фильтров на магнитоле

Финализируйте настройку тестовым прослушиванием разных жанров: от академического джаза до электронной музыки. Особое внимание уделите переходу басовых партий между компонентами. Если задние динамители заметно выделяются на любом материале – вернитесь к пункту баланса Fader. Правильно настроенная система создаст эффект "присутствия" без локализации источников звука.

Диагностика возможных дребезжаний двери

После установки динамиков в задние двери Лады Гранты дребезжание может возникать из-за вибраций, передаваемых на элементы обшивки или саму дверную панель. Источником вибраций является сам динамик, особенно на средних и низких частотах при высокой громкости. Неплотное прилегание или ослабление крепежа усугубляет проблему.

Тщательная диагностика помогает точно определить причину дребезжания, прежде чем предпринимать меры по его устранению. Игнорирование посторонних звуков может привести к их усилению или повреждению установленных компонентов.

Пошаговая диагностика дребезжания

Для выявления источника дребезжания выполните следующие действия:

1. Проверка крепежа динамика:
   • Снимите дверную обшивку.
   • Убедитесь, что все винты/саморезы, крепящие динамик к монтажному кольцу или непосредственно к двери, надежно затянуты.
   • Проверьте крепление самого монтажного кольца (если используется) к металлу двери.
2. Осмотр монтажного кольца и герметизации:
   • Убедитесь, что монтажное кольцо плотно и без зазоров прилегает к металлу двери по всему периметру.
   • Проверьте состояние и целостность уплотнительного кольца (прокладки) между динамиком и монтажным кольцом/дверью. Отсутствие или повреждение прокладки – частая причина дребезжания.
   • Осмотрите герметик (если применялся) на предмет отслоения или недостаточного нанесения.
3. Проверка дверной обшивки и внутренних элементов:
   • Тщательно осмотрите обратную сторону снятой обшивки двери. Ищите следы контакта (потертости, вмятины) с диффузором динамика, его корпусом или проводами.
   • Убедитесь, что все клипсы (пистоны), крепящие обшивку к двери, присутствуют и не сломаны.
   • Проверьте, плотно ли сидят декоративные заглушки, ручка стеклоподъемника, карманы.
   • Осмотрите внутреннее пространство двери: уберите посторонние предметы, проверьте, не болтаются ли штатные провода, не отслоилась ли виброизоляция.
4. Тест на вибрацию:
   • Включите аудиосистему на средней громкости с музыкой, богатой серединами и басами.
   • Аккуратно приложите ладонь к различным участкам дверной обшивки (особенно в районе динамика) во время звучания. Попробуйте слегка надавить на подозрительные зоны. Если дребезжание прекращается или меняется при нажатии – вы нашли источник.
   • Можно использовать тонкую неметаллическую полоску (например, пластиковую карту или сложенную бумагу), просунув ее в потенциальные щели между обшивкой и дверью для локализации точки контакта.
5. Проверка резонанса:
   • Воспроизведите частотный тестовый сигнал (например, синус 50-150 Гц) или музыку с выраженным басом.
   • Медленно увеличивайте громкость. Обратите внимание, при каких конкретно частотах и уровне громкости возникает дребезжание. Это может указывать на резонанс конкретного элемента.
6. Осмотр металла двери:
   • В редких случаях причиной может быть вибрация незакрепленного или поврежденного внутреннего листа металла двери, особенно если штатная виброизоляция отсутствует или пришла в негодность. Проверьте целостность сварных точек (насколько это возможно визуально).

После выявления конкретной причины можно приступать к устранению: подтяжке крепежа, замене прокладки, нанесению герметика, дополнительной виброизоляции, фиксации элементов обшивки.

Возможная Причина	Зона Проверки	Метод Диагностики
Ослабленный крепеж динамика	Винты динамика, монтажное кольцо	Визуальный осмотр, подтяжка
Отсутствие/повреждение прокладки	Стык динамика и двери/кольца	Визуальный осмотр
Контакт динамика с обшивкой	Диффузор/корпус динамика, тыльная сторона обшивки	Визуальный осмотр следов, тест нажатием
Неплотная обшивка	Клипсы, ручки, карманы	Визуальный осмотр, проверка затяжки, тест нажатием
Вибрация внутренних элементов	Провода, экран динамика, металл двери	Визуальный осмотр, прослушивание, тест нажатием
Резонанс	Обшивка, элементы двери	Тест частотным сигналом

Настройка эквалайзера под новые динамики

После установки динамиков в задние двери Лады Гранта критически важна коррекция частотной характеристики через эквалайзер. Штатная магнитола или сторонняя аудиосистема требует точной подстройки под акустические особенности новых компонентов и их расположения.

Неправильная настройка вызовет дисбаланс фронтальной и тыловой сцен, перегрузку динамиков или неестественное звучание. Учитывайте разницу в мощности и частотном диапазоне между передними и задними каналами, особенно при комбинации разных моделей динамиков.

Принципы калибровки звука

Используйте тестовые треки с широким частотным диапазоном: инструментальную музыку, вокал и электронные композиции. Начинайте с плоской кривой (все полосы на 0 dB), затем точечно корректируйте проблемные зоны.

Частотный диапазон	Рекомендации	Типичные проблемы
60-250 Гц (нижние средние)	Усиливайте для насыщенности вокала	Гулкость, маскировка высоких частот
250-2000 Гц (средние)	Снижайте при "картонном" звучании	Резкость, усталость при прослушивании
2-6 кГц (верхние средние)	Аккуратно добавляйте детализацию	Сибилянты в вокале, металлический оттенок
>6 кГц (верхние)	Снижайте при шипении	Искусственная яркость, искажение

Ключевые этапы настройки:

1. Временно уменьшите громкость тыловых динамиков на 3-5 dB относительно фронтальных для сохранения сценирования.
2. Проверьте фазировку: при правильном подключении звук должен "расширяться", а не "схлопываться" к задней полке.
3. Корректируйте эквалайзер пошагово с шагом 1-2 dB, делая паузы между изменениями.

Избегайте экстремальных значений (±6 dB и более) – это признак неправильного подбора динамиков или их установки. Для глубоких басов используйте сабвуфер вместо перегрузки задних динамиков низкими частотами.

Важно: Результат зависит от качества проводки, шумоизоляции дверей и характеристик магнитолы. При ограниченных настройках штатной ГУ сосредоточьтесь на балансе фронт/тыл и коррекции средних частот.

Особенности эксплуатации акустики в первые дни

После установки динамиков в задние двери Лада Гранта соблюдайте щадящий режим прослушивания в течение 3-5 дней. Избегайте экстремальной громкости и басовых нагрузок, так как диффузоры и подвесные системы новых динамиков требуют постепенной приработки. Резкие перепады давления могут вызвать деформацию нестабилизированных материалов.

Оптимально использовать музыкальные композиции со сбалансированным частотным диапазоном на умеренной громкости (не более 50-60% от максимума). Это позволяет гибким элементам акустики равномерно адаптироваться к рабочим нагрузкам без риска повреждения.

Ключевые рекомендации:

• Прогрев системы: Начинайте каждую поездку с 10-15 минут фонового проигрывания на низкой громкости
• Контроль басов: Отключите сабвуфер (при наличии) или установите уровень низких частот (LOW) на магнитоле не выше -3 dB
• Адаптация материалов: В течение первой недели избегайте треков с:
  1. Продолжительными басовыми ударами (электронная музыка)
  2. Резкими переходными процессами (металл, драм-н-бэйс)
  3. Статичными низкочастотными тонами (тестовые сигналы ниже 40 Гц)

День	Макс. громкость	Рекомендуемый жанр
1-2	40%	Джаз, акустика
3-4	60%	Поп, рок-баллады
5-7	75%	Динамичная музыка без экстремальных низких частот

Следите за появлением посторонних шумов: дребезжание дверей или вибрация обшивки указывают на необходимость проверки креплений. При обнаружении хрипов или скрипов немедленно снизьте громкость и выполните диагностику подключений.

Распространенные ошибки при самостоятельной установке

Многие автовладельцы, устанавливая динамики в задние двери Лада Гранта без должной подготовки, сталкиваются с критическими проблемами: от выхода из строя акустики до повреждения элементов салона и электропроводки. Эти ошибки часто возникают из-за пренебрежения техническими нюансами или попыток сэкономить время на подготовительных этапах.

Игнорирование заводских особенностей конструкции двери и требований к монтажу приводит к дребезжанию, коротким замыканиям и снижению срока службы компонентов. Особенно критичны неверный подбор оборудования и нарушение последовательности действий, что влечет необходимость дорогостоящего ремонта.

Типичные просчеты

Неправильный выбор динамиков:

• Установка компонентов с высоким сопротивлением (более 4 Ом), несовместимых со штатной магнитолой
• Использование динамиков большой глубины без проверки свободного пространства за обшивкой

Нарушение технологии монтажа:

1. Отказ от монтажных адаптеров (спейсеров), вызывающий вибрацию обшивки
2. Крепление динамиков саморезами чрезмерной длины, повреждающими внутренние механизмы стеклоподъемников
3. Прокладка проводов без гофротрубок рядом с подвижными элементами

Ошибка	Последствие
Прямое подключение к штатной проводке	Перегрев кабелей, оплавление изоляции
Отсутствие звукоизоляции двери	Дребезг металла, потеря баса
Негерметизация монтажных отверстий	Проникновение влаги, коррозия контактов

Электрические недочеты: Подключение без предохранителей в разрыве цепи, использование "скруток" вместо пайки/клемм, перепутывание полярности проводов (+/-), что резко ухудшает звучание. Особенно опасно замыкание проводки при финальной сборке обшивки двери.

Список источников

• Официальное руководство по эксплуатации и техническому обслуживанию Lada Granta
• Инструкции производителя акустических систем для автомобилей
• Форум клуба владельцев Lada Granta (раздел "Аудиосистемы и электропроводка")
• Технические обзоры и мастер-классы на автомобильном портале "Дром.ру"
• Видеоинструкции по разбору дверных карт Lada Granta на YouTube-канале "Гранта Сервис"
• Специализированные СТО по тюнингу автомобилей Lada: методические рекомендации
• Электросхемы подключения аудиосистемы Lada Granta из сервисной документации

Видео: Регулировка замков задних дверей Лада Гранта


• Как выбрать оптимальную модель сигнализации Red Scorpio

• Советский зарядник для АКБ - удивительная находка из прошлого

• Чистка дроссельной заслонки своими руками
