Установка электрокорректора фар своими руками

Статья обновлена: 18.08.2025

Электрокорректор фар – система регулировки угла наклона света фар из салона автомобиля. Она обеспечивает безопасное освещение дороги при изменении нагрузки транспортного средства.

Правильная установка корректирующего устройства предотвращает ослепление водителей встречного транспорта и гарантирует оптимальную видимость в любых дорожных условиях.

Снятие штатных декоративных заглушек фар

Определите расположение заводских заглушек на тыльной стороне блок-фары, обычно скрытых под защитным кожухом моторного отсека. Очистите зону вокруг элементов от пыли и грязи во избежание попадания сора внутрь оптики при демонтаже.

Зафиксируйте фару рукой для предотвраствия смещения корпуса. Визуально идентифицируйте тип крепления заглушки: пластиковые защёлки (прямоугольные/круглые) или резьбовые фиксаторы. Подготовьте тонкую плоскую отвёртку или пластиковый медиатор для работы с клипсами.

Технология демонтажа

Для клипсовых заглушек выполните последовательно:

Подденьте медиатором край фиксатора в зоне технологического паза
Подайте инструмент на 30-45° вверх до характерного щелчка
Пальцами вытяните элемент строго перпендикулярно плоскости фары

При наличии винтового крепления:

Используйте крестовую биту соответствующего диаметра
Удерживайте заглушку от проворота свободной рукой
Извлекайте метиз плавными оборотами против часовой стрелки

Тип крепления	Инструмент	Особенности
Пластиковые клипсы	Медиатор	Не прикладывать избыточное усилие во избежание сколов
Резьбовая втулка	Отвёртка PH2	Контролировать положение пружинной шайбы

Проверьте целостность демонтированных деталей. Уложите заглушки в чистый контейнер – они потребуются при восстановлении заводской конфигурации. Убедитесь в отсутствии повреждений посадочного места на фаре.

Монтаж электроприводов в посадочные места

После снятия заводских регулировочных винтов внимательно подготовьте посадочные отверстия на корпусе фары. Убедитесь в отсутствии загрязнений, остатков пластика или деформаций краёв гнёзд, которые могут помешать свободному ходу штока привода. При необходимости аккуратно обработайте отверстия мелким надфилем или круглым напильником, соблюдая осторожность, чтобы не повредить резьбовые каналы или крепёжные ушки.

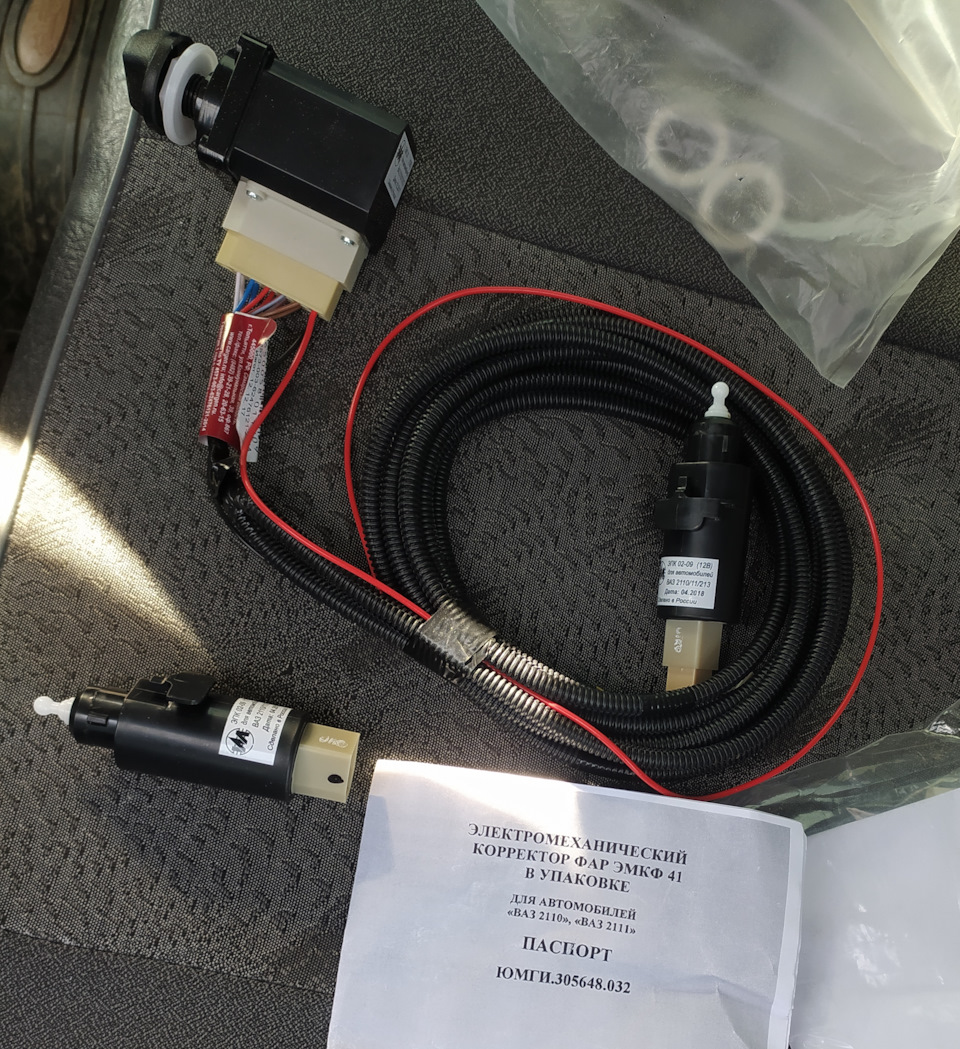

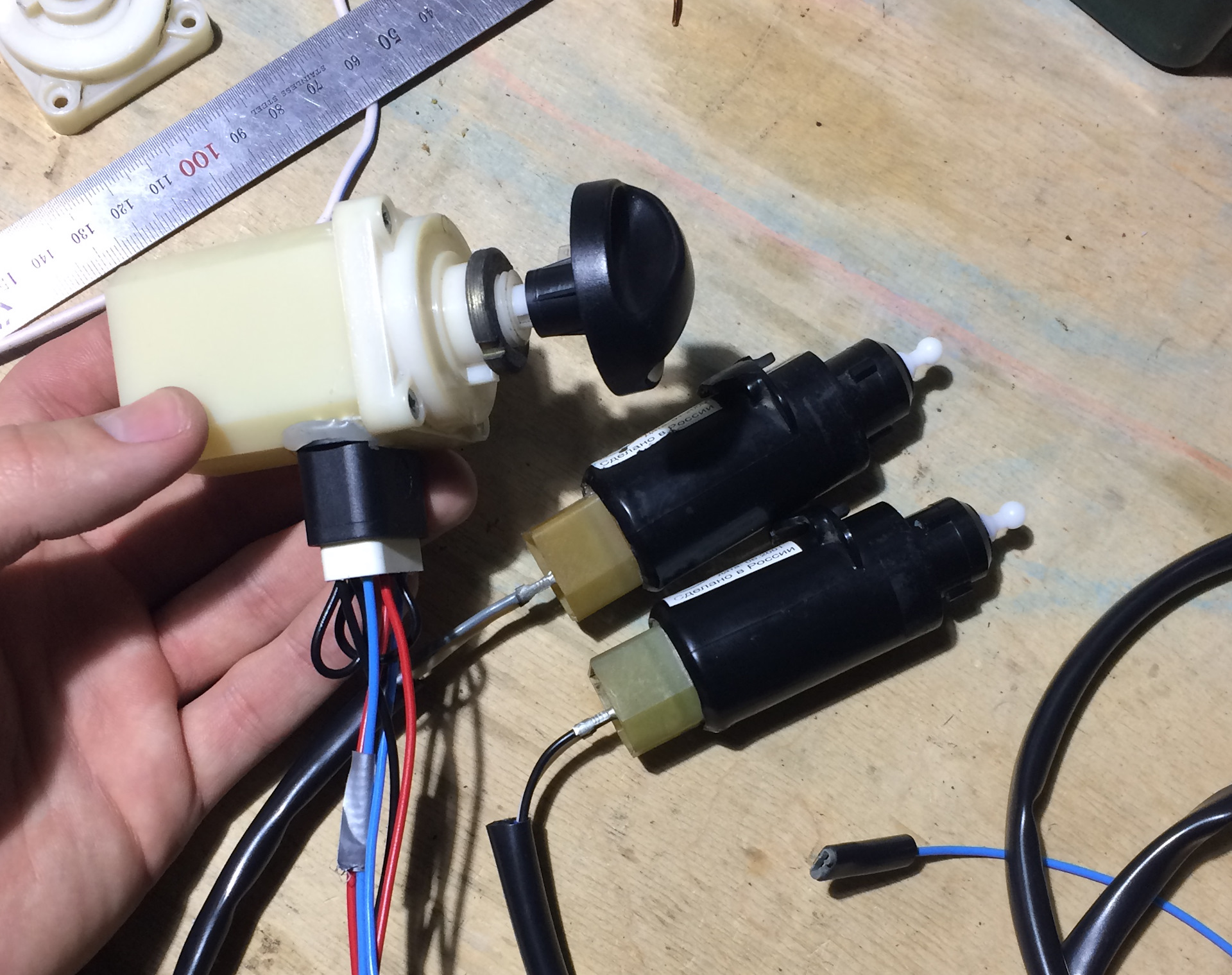

Возьмите электропривод и совместите его шток с шаровым шарниром регулировочного механизма рефлектора. Наживите корпус привода в штатное посадочное отверстие, используя оригинальные крепёжные винты или клипсы (тип крепежа зависит от модели автомобиля). Не допускайте перекоса корпуса относительно плоскости фары – это приведёт к заеданию штока и преждевременному выходу привода из строя.

Ключевые этапы фиксации

Плотно затяните крепёж динамометрическим ключом с усилием, указанным производителем (обычно 2-4 Н·м). Перетяжка может сорвать пластиковые резьбовые втулки фары.
Проверьте свободный ход штока привода рукой: движение должно быть плавным, без задиров и люфта в соединении с шарниром.
Подключите электрический разъём привода к штатной колодке проводки, соблюдая ориентацию ключей (при наличии цветовой маркировки сверьтесь со схемой).

Контрольная точка	Критерий правильности
Положение корпуса	Плоскость привода параллельна плоскости фары, зазор по контуру равномерный
Подвижность штока	Полный ход без заеданий при ручном перемещении ±5-7 мм
Фиксация шарнира	Шток плотно защёлкнут в шаровом элементе, отсутствие самопроизвольного отсоединения
Электрическое соединение	Разъём зафиксирован замком, провисания проводки нет

Важно: перед окончательной сборкой декоративных элементов включите зажигание и проверьте работу привода кнопками корректора в салоне. Рефлектор должен плавно менять угол наклона вверх-вниз без посторонних шумов. При выявлении биения, скрежета или неравномерности хода немедленно отключите питание и проверьте соосность монтажа.

При установке парных приводов на фары левой и правой сторон обязательно синхронизируйте их крайние положения через диагностический сканер или процедуру калибровки, описанную в руководстве к корректору. Невыполнение этого этапа приведёт к асимметрии светового пучка.

Прокладка проводки от фар к салону

Определите оптимальный маршрут прокладки проводов от блоков фар через моторный отсек в салон автомобиля. Изучите штатные отверстия в моторном щите (обычно закрытые резиновыми заглушками), через которые заводская проводка заходит в салон – эти точки минимизируют риск перетирания изоляции. Избегайте участков вблизи подвижных элементов (рулевая рейка, тяги), горячих поверхностей (выпускной коллектор, радиатор) и острых кромок кузова.

Используйте термостойкие гофрированные трубки или тканевую изоленту для защиты проводов в подкапотном пространстве. Закрепите проводку пластиковыми хомутами к существующим жгутам или стационарным элементам кузова через каждые 15-20 см, исключая провисание. При проходе через металлические перегородки обязательно применяйте резиновые втулки для герметизации и предотвращения повреждения изоляции.

Ключевые этапы и материалы

Инструмент: кусачки, кримпер, термофен, набор отверток, шило
Материалы:
- Медный провод сечением 1.5-2.5 мм² (длина с запасом 20%)
- Термоусадочные трубки (диаметр +40% к сечению провода)
- Виброизоляционные клипсы
- Диэлектрическая смазка для контактов

Зона риска	Метод защиты
Точки пересечения с кузовом	Резиновые втулки + герметик
Вибрационные нагрузки	Демпфирующие петли провода (⌀ 5-7 см)
Влага в моторном щите	Двухслойная изоляция + влагозащитные разъемы

После протяжки проверьте целостность изоляции мультиметром в режиме "прозвонки" на массу кузова. Организуйте провода в салоне вдоль штатных трасс (под обшивкой порогов или панели приборов), фиксируя их стяжками. Обязательное требование – подключение через предохранитель номиналом, соответствующим потреблению корректора (обычно 5-7А), расположенный в монтажном блоке салона.

Подключение блока управления и переключателя

Перед началом подключения убедитесь в наличии свободного доступа к штатной проводке фар и монтажным местам для блока управления (обычно в подкапотном пространстве). Подготовьте необходимые провода, термоусадку, изоленту, а также инструмент для снятия изоляции и обжима контактов.

Сверьтесь со схемой подключения из инструкции к вашему комплекту электрокорректора. Определите точки подключения силовых цепей (12V) и управляющих сигналов от переключателя в салоне. Отключите минусовую клемму АКБ для предотвращения короткого замыкания.

Последовательность монтажа

Подключение блока управления:

Закрепите блок на штатном месте при помощи хомутов или винтов, исключив контакт с подвижными частями и нагревающимися элементами
Соедините разъемы привода корректора с соответствующими гнёздами на блоке управления согласно цветовой маркировке проводов
Подключите питание блока:
- Красный провод – к плюсовой клемме АКБ через предохранитель
- Чёрный провод – к кузову (масса)

Установка переключателя в салоне:

Цвет провода	Назначение	Точка подключения
Синий	Сигнал "подъем"	Клемма "UP" блока управления
Жёлтый	Сигнал "опускание"	Клемма "DOWN" блока управления
Зелёный	Общий провод	Клемма "GND" блока

Проложите жгут проводов от блока управления в салон через технологические отверстия в моторном щите, используя защитные гофры. Зафиксируйте переключатель на приборной панели или центральной консоли, предварительно вырезав посадочное место.

После завершения подключения выполните тестовый запуск: подайте питание на АКБ, включите зажигание и проверьте реакцию приводов при разных положениях переключателя. Убедитесь в отсутствии посторонних шумов и плавности хода корректоров. При неработоспособности системы дважды проверьте соответствие подключений схеме и надёжность контактов.

Финишная регулировка и проверка работоспособности

После монтажа корректора выполните точную настройку положения светового пучка. Установите автомобиль на ровную площадку перпендикулярно стене на дистанции 5-10 метров. Включите ближний свет фар и отметьте на стене центр световых пятен. Активируйте электрокорректор через салонный переключатель, последовательно меняя режимы от "0" до максимального значения.

Контролируйте смещение светового пучка относительно меток при каждом переключении. Движение пятна должно быть плавным, синхронным на обеих фарах и пропорциональным положению регулятора. Отсутствие скачков, задержек или разной амплитуды движения свидетельствует о корректной работе механизмов.

Критерии проверки функциональности

Синхронность реакции: Обе фары изменяют угол наклона одновременно
Отсутствие посторонних шумов: При работе двигателей не допускаются стуки или скрежет
Полный диапазон регулировки: Пучок света должен опускаться/подниматься на 3-5°

Позиция регулятора	Ожидаемое действие	Норма смещения (на 5м)
0 (макс. подъем)	Верхняя граница пучка	H + 10 см (от земли)
3 (нейтраль)	Стандартное положение	H (высота центра фары)
5 (макс. опускание)	Нижняя граница пучка	H - 15 см

Проверьте фиксацию тяг в штатных креплениях на корпусе фары
Убедитесь в отсутствии перегибов или натяжения приводных тросов
Протестируйте работу при включенном двигателе с вибрацией

Важно! При обнаружении неравномерного хода или заеданий немедленно отключите питание корректора. Проверьте правильность установки тяг, целостность шестерен привода и отсутствие препятствий в траектории движения штока.

Список источников

При подготовке материалов об установке электрокорректоров фар использовалась актуальная техническая информация от производителей комплектующих и нормативная документация, регламентирующая требования к светотехнике транспортных средств.

Для обеспечения точности описания монтажных процедур и электронных схем подключения были проанализированы профильные руководства по тюнингу оптики, а также практические рекомендации сертифицированных автоэлектриков.

Техническая и нормативная база

ГОСТ Р 41.48-2004 Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации
Технические каталоги и мануалы производителей электрокорректоров: Hella, Osram, Bosch
Инструкции по установке штатных систем коррекции фар для конкретных моделей автомобилей (VAG, BMW, Toyota)

Специализированные материалы

Методические рекомендации НИЦИАМТ ФГУП "НАМИ" по проверке и регулировке головного освещения
Профессиональные пособия по автомобильной электронике: Устройство и ремонт электрооборудования автомобилей
Технические бюллетени автосервисов по модернизации систем освещения (тюнинг-центры «Точка крепления», «Фара-Профи»)
