Установка камеры заднего вида самостоятельно - пошаговое руководство

Статья обновлена: 18.08.2025

Камера заднего вида устраняет слепые зоны при движении задним ходом.

Самостоятельная установка экономит средства и гарантирует понимание работы системы.

Инструкция охватывает выбор оборудования, подготовку автомобиля и пошаговый монтаж.

Электропроводка и подключение к монитору выполняются без привлечения специалистов.

Необходимые инструменты: подготовка перед началом работ

Качественная подготовка инструментов и материалов – залог успешного монтажа. Убедитесь, что все компоненты системы совместимы с вашим автомобилем.

Проверьте длину кабелей: их должно хватить для прокладки от багажника до головного устройства в передней части салона. Заранее продумайте трассировку проводов.

Основные инструменты и материалы

Комплект камеры заднего вида (универсальная или модель для вашего авто)
Набор автомобильных ключей (торцевые, гаечные)
Крестообразная и плоская отвёртки (лучше с магнитным наконечником)
Автомобильный мультиметр для проверки напряжения
Изолента и термоусадка разных диаметров
Пластиковые монтажные хомуты
Канцелярский нож или стриппер для зачистки проводов
Паяльник с припоем или обжимные клеммы
Маска для снятия обшивки (пластиковый инструмент)

Подготовительные работы

Отсоедините минусовую клемму аккумулятора
Изучите схему подключения из инструкции к камере
Определите точки подключения питания:
- Красный провод – к фонарям заднего хода
- Чёрный провод – масса кузова
Спланируйте путь прокладки кабеля через:
1. Резиновый гофр между кузовом и дверью
2. Под порогами салона
3. За центральной консолью

Элемент	Варианты размещения	Рекомендации
Камера	Крепление на багажник, номерной рамке, в ручке	Избегайте зон с прямым попаданием грязи
Монитор	Штатная магнитола, зеркало заднего вида, отдельный экран	Проверьте наличие видеовхода RCA у головного устройства

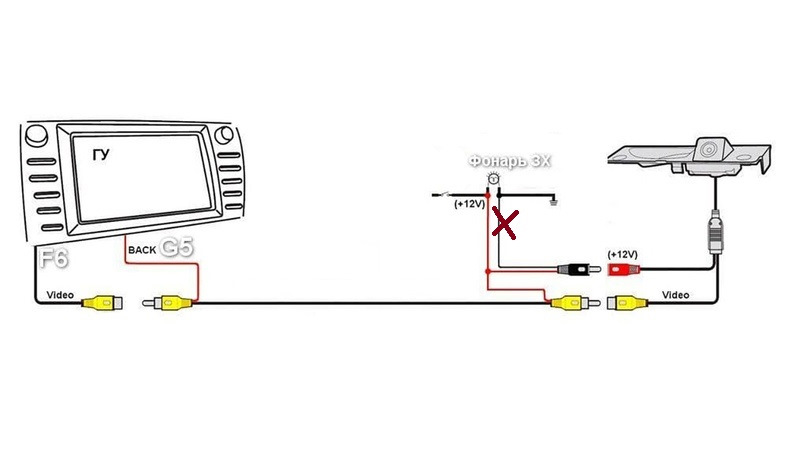

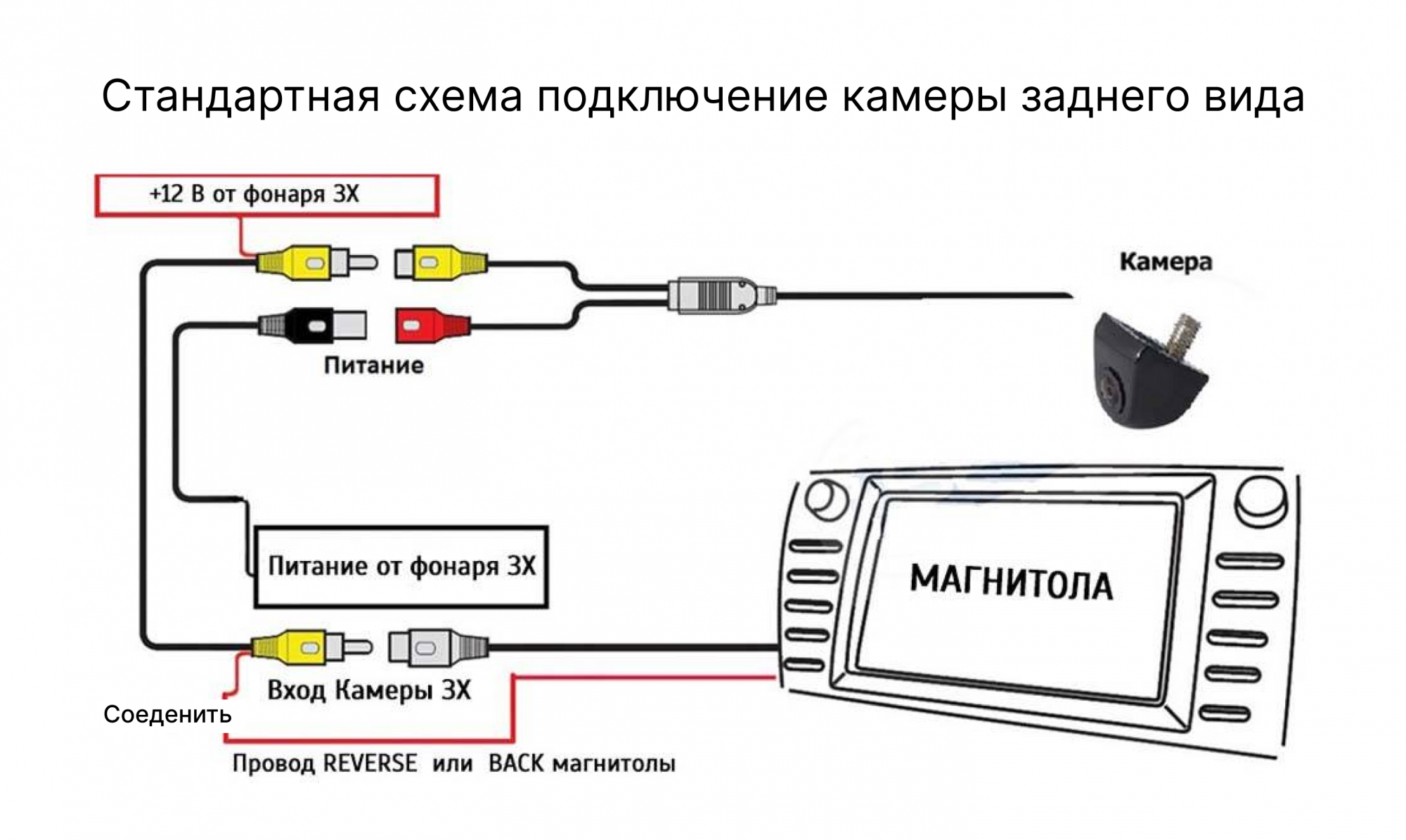

Схема подключения: изучаем документацию камеры

Первым делом найдите техническую документацию к вашей камере заднего вида – она всегда содержит ключевую информацию о распиновке разъёмов и требованиях к электропитанию. Обычно документ идёт в комплекте с устройством или доступен на сайте производителя в разделе поддержки.

Внимательно изучите раздел с электрическими характеристиками: обратите особое внимание на рабочее напряжение (чаще всего 12V), потребляемый ток и полярность контактов. Эти параметры критичны для правильной и безопасной работы оборудования.

Основные этапы подключения

После изучения документации действуйте по алгоритму:

Определите назначение проводов:
- Красный – питание +12V
- Чёрный – масса (GND)
- Жёлтый – видеосигнал (RCA)
- Белый/синий – управляющий провод активации (при наличии)
Согласуйте камеру с монитором:
- Проверьте совпадение типа видеосигнала (обычно CVBS)
- Убедитесь в совместимости разъёмов RCA или BNC
Подключите питание:

Провод камеры Источник в авто

Красный (+12V) Фонарь заднего хода (+)

Чёрный (GND) Кузов автомобиля (-)

При наличии управляющего провода (reverse wire) подключите его к положительному контакту лампы заднего хода – это обеспечит автоматическую активацию камеры при включении передачи. Все соединения обязательно изолируйте термоусадкой или изолентой.

Перед окончательной сборкой проверьте работоспособность системы: включите зажигание, активируйте заднюю передачу и убедитесь в появлении изображения на экране без помех. Если камера не активируется, перепроверьте полярность и надёжность контактов.

Отключение минусовой клеммы АКБ: соблюдаем безопасность

Перед любыми манипуляциями с электропроводкой автомобиля обязательным шагом является отключение аккумуляторной батареи. Это исключает риск короткого замыкания при случайном контакте проводов с кузовом или металлическими элементами конструкции, предотвращая выход из строя электронных компонентов и возможное возгорание.

Отключать необходимо именно минусовую клемму ("массу"), так как кузов автомобиля электрически связан с отрицательным полюсом АКБ. При отключении минуса разрывается общая цепь питания, и даже случайное касание инструментом плюсового провода к металлу авто не вызовет замыкания, в отличие от ситуации с отключенным плюсом.

Порядок безопасного отключения:

Заглушите двигатель, выньте ключ из замка зажигания и убедитесь, что все потребители энергии (фары, магнитола) выключены.
Наденьте защитные очки и диэлектрические перчатки (рекомендуется).
Определите расположение клемм АКБ: минусовая (отрицательная) обычно обозначена знаком "-", маркировкой "NEG" или имеет черный цвет провода/крышки.
Ослабьте гайку крепления минусовой клеммы с помощью ключа подходящего размера (чаще 10 или 13 мм).
Снимите клемму с токовывода АКБ и надежно заизолируйте её контакт (например, пластиковой крышкой или плотной тканью), предотвратив случайное соприкосновение с выводом.
Отведите провод в сторону от аккумулятора, зафиксировав его так, чтобы исключить самопроизвольное перемещение.

Важные предупреждения:

Никогда не отключайте сначала плюсовую клемму! Инструмент, соприкоснувшийся одновременно с плюсом и кузовом, вызовет мощное короткое замыкание.
Не допускайте контакта металлических предметов (ключей, инструментов) одновременно с обеими клеммами АКБ.
Убедитесь, что снятая минусовая клемма не может коснуться токовывода АКБ или кузова во время работ.

Определение точки установки камеры на задней части авто

Идеальное расположение – центральная ось автомобиля для симметричного обзора без искажений. Высота подбирается так, чтобы объектив захватывал дорожное полотно в 3-5 метрах за бампером, одновременно минимизируя "слепую зону" непосредственно под камерой. Учитывайте угол обзора модели: широкоугольные варианты допускают монтаж ближе к бамперу.

Избегайте зон, перекрываемых при открытии багажника или номерного знака. Проверьте, чтобы камеру не загораживали фаркоп, элементы дизайна или рамки регистрационного знака. Исключите соседство с задними фонарями – их свет создаст засветку ночью. Обязательно протестируйте выбранную позицию перед фиксацией.

Распространённые варианты монтажа

Над номерным знаком: Штатное место многих авто. Плюсы: защита от грязи, центральное положение. Минусы: ограниченный угол при высоком расположении.
Внутри ручки багажника: Эстетично и защищено. Требует аккуратного врезки в пластик. Убедитесь, что механизм открывания не мешает.
На бампере (сверху или снизу): Максимально низкий обзор для контроля препятствий. Риск загрязнения линзы и повреждения при парковке.
На спойлере: Подходит для хэтчбеков/универсалов. Даёт панорамный вид, но сложнее прокладка проводов через уплотнители.

Критерий	Рекомендации
Обзор дороги	Линза должна видеть часть заднего бампера + 3-5 метров асфальта
Защита от грязи	Под "козырьком" кузова или с гидрофобным покрытием
Доступ для прокладки проводов	Близость к штатным отверстиям в кузове (лючок жгута проводки)

Перед сверлением закрепите камеру на двухсторонкий скотч, подключите питание и проверьте изображение на экране при разных сценариях: день/ночь, наличие фар встречных авто, степень покрытия линзы брызгами. Корректируйте положение, если обнаружены перекрытия обзора или блики.

Снятие обшивки багажника для доступа к штатной проводке

Найдите и аккуратно демонтируйте все крепежные элементы обшивки багажника. К ним относятся пластиковые клипсы (пистоны), саморезы под крестовую отвертку или торкс, а также резиновые заглушки. Используйте специальный съемник для клипс или плоскую отвертку, обернутую тканью, чтобы не повредить пластик. Начинайте с центральных элементов, постепенно двигаясь к краям.

После удаления крепежа потяните обшивку на себя, начиная с нижнего края. Приложите умеренное усилие – пластиковые фиксаторы должны выйти из посадочных гнезд с характерным щелчком. Не тяните резко вверх или вбок: внутри могут быть пластиковые шпильки, вставленные в резиновые втулки. Если обшивка не поддается, проверьте наличие скрытых винтов за светоотражателями или накладками номерного знака.

Ключевые моменты при работе с обшивкой

Отсоединение динамиков: Если колонки встроены в полку, найдите разъемы проводки и аккуратно отсоедините их, нажав на фиксатор.
Освобождение тросика замка: При демонтаже верхней части обшивки отсоедините металлический тросик ручного открывания багажника из пластикового кронштейна.
Проводка подсветки номера: При наличии встроенной подсветки снимите разъем питания, прежде чем полностью убрать обшивку.

После снятия обшивки вы получите доступ к штатной проводке фонарей заднего хода, стоп-сигналов и противотуманных фар. Провода обычно сгруппированы в жгуты и проложены вдоль левой или правой стороны багажника под металлическими ребрами жесткости. Для поиска конкретного провода используйте тестер или мультиметр.

Сверление отверстия под камеру: точная разметка

Определите оптимальное место установки на крышке багажника или номерной рамке, учитывая угол обзора и защищенность от грязи. Убедитесь, что выбранная зона не перекрывает элементы подсветки номера или крепежные детали кузова.

Приложите корпус камеры к поверхности, обведите маркером контур крепежной части. Отметьте центр будущего отверстия и точки крепления через монтажные проушины устройства. Используйте уровень для проверки горизонтали меток относительно линии кузова.

Технология сверления

Наклейте защитную пленку в зоне разметки
Проверьте отсутствие проводки с обратной стороны
Создайте пилотное отверстие сверлом 3-4 мм в центре разметки
Расширьте отверстие коронкой под диаметр камеры
Обработайте металлические кромки антикором

Инструмент	Диаметр	Назначение
Коронка по металлу	19-22 мм	Основное отверстие
Сверло	3-4 мм	Центровочное отверстие
Напильник	-	Зачистка заусенцев

Важно: При сверлении держите инструмент строго перпендикулярно поверхности. Для пластиковых элементов применяйте ступенчатое сверло с постепенным увеличением диаметра.

Обработка краев отверстия герметиком для защиты от влаги

Тщательно очистите металлическую поверхность вокруг отверстия от загрязнений, пыли и остатков стружки. Обезжирьте область растворителем или спиртом, чтобы обеспечить максимальную адгезию герметика к кузову. Качественная подготовка поверхности – ключевое условие долговечной защиты от коррозии.

Нанесите автомобильный герметик (рекомендуется силиконовый или полиуретановый) по всему периметру отверстия сплошным слоем толщиной 3-5 мм. Уделите особое внимание стыкам между пластиковым уплотнителем кабеля и металлом кузова. Используйте шприц-пистолет или узкую насадку для точного распределения состава.

Критические правила герметизации

Не допускайте разрывов герметизирующего контура – влага проникает даже через микрощели
Избегайте деформации пластикового втулочного уплотнителя при нанесении состава
Используйте только специализированные герметики для кузовных работ

Дождитесь первичной полимеризации (15-30 минут согласно инструкции к герметику)
Проверьте равномерность слоя визуально и на ощупь
Удалите излишки материала влажной салфеткой до полного застывания

Важно: Полное отверждение происходит за 12-24 часа. Избегайте мойки автомобиля и воздействия воды на обработанную зону в этот период. Контролируйте состояние герметика при сезонном обслуживании машины.

Фиксация камеры в выбранном месте: крепеж или двусторонний скотч

Окончательное крепление камеры зависит от выбранного места монтажа и типа кузова автомобиля. Вариантов два: механический крепеж (саморезы, болты) или двусторонний скотч на акриловой основе. Каждый метод имеет четкие преимущества и ограничения.

Механическая фиксация обеспечивает максимальную надежность, особенно при вибрациях или эксплуатации в экстремальных температурах. Она предпочтительна для стационарных точек (например, крепление к металлическому кронштейну багажника или рамке номерного знака). Для монтажа просверлите пилотные отверстия тонким сверлом, обработайте их антикором, затем зафиксируйте камеру саморезами с резиновыми прокладками для герметизации.

Сравнение методов крепления

Критерий	Механический крепеж	Двусторонний скотч
Надежность	Высокая (выдерживает вибрации, перепады температур)	Средняя (зависит от качества скотча и поверхности)
Сложность демонтажа	Требует инструмента, оставляет отверстия	Быстрый (риск повреждения ЛКП или камеры)
Требования к поверхности	Твердая, плоская (металл, пластик)	Чистая, обезжиренная, без曲率
Риск повреждения авто	Есть (сверление, коррозия)	Минимальный (при правильном отклеивании)

Двусторонний скотч подходит для гладких поверхностей (стекло, пластик бампера) и временного монтажа. Используйте только автомобильный скотч с высокой адгезией (3M VHB, Scotch Extreme). Обезжирьте зону спиртом, прогрейте скотч феном перед приклеиванием, плотно прижмите камеру на 30 секунд. Не применяйте метод при температуре ниже +10°C!

Ключевые рекомендации по выбору:

Крепеж – для тяжелых камер, металлических поверхностей и постоянной установки.
Скотч – для пластиковых/стеклянных зон, легких камер или тестового позиционирования.

После фиксации проверьте угол обзора камеры до подключения проводов. Убедитесь, что объектив не закрыт уплотнителями и устойчив к дребезжанию при движении.

Прокладка видеокабеля от камеры к головному устройству

Определите оптимальный маршрут прокладки кабеля от места установки камеры в задней части автомобиля до головного устройства в салоне. Избегайте зон с движущимися элементами (рулевая колонка, педали), высокотемпературными участками (возле двигателя, выхлопной системы) и источниками электромагнитных помех (блоки предохранителей, проводка генератора).

Используйте технологические отверстия в кузове (штатные заглушки, резиновые сальники), предусмотренные производителем, для перехода из багажного отсека/двери в салон. При отсутствии подходящих отверстий аккуратно создайте новые, защитив края пластиковым кожухом или герметиком для предотвращения коррозии и повреждения изоляции.

Последовательность работ

Зачистите концы кабеля согласно инструкции к разъёмам камеры и монитора, оставив небольшой запас длины на случай перемонтажа.
Проложите кабель внутри багажника/двери, фиксируя пластиковыми хомутами или изолентой к штатной проводке. Не допускайте провисаний и натяжения.
Проденьте кабель через сальник в кузове, нанеся силиконовый герметик на место ввода для гидроизоляции. Избегайте резких перегибов (минимальный радиус изгиба - 5 см).
Проведите кабель под обшивкой салона вдоль боковых порогов или под потолочной отделкой. Используйте монтажную лопатку для аккуратного поддевания пластиковых панелей без повреждения клипс.
Выведите кабель в районе головного устройства, оставив запас 20-30 см для удобного подключения. Изолируйте незадействованные разъёмы термоусадкой.

Критические требования к монтажу:

Обязательная изоляция всех оголённых контактов после соединения.
Фиксация кабеля через каждые 15-20 см для предотвращения вибраций и перетирания.
Прокладка видеолинии вдали от силовых проводов (мин. расстояние 20 см) для исключения помех на экране.
Тестовая проверка изображения до окончательной сборки обшивки.

Ошибка	Последствие	Профилактика
Перегиб кабеля под прямым углом	Обрыв жил, нестабильный сигнал	Использование пластиковых угловых коробов
Совместная прокладка с проводкой +12В	Горизонтальные полосы на экране	Разнесение трасс, применение экранированного кабеля
Прокладка через зоны дверей	Перелом жил при открывании	Жёсткая фиксация в статичных участках кузова

Аккуратная укладка кабеля под потолочными панелями салона

Начинайте прокладку от места установки камеры заднего вида. Аккуратно подденьте пластиковым монтажным инструментом края потолочной обшивки у заднего стекла, создав зазор для кабеля. Избегайте резких движений, чтобы не сломать крепления панелей.

Продвигайтесь вдоль периметра потолка к лобовому стеклу, последовательно приподнимая участки обшивки. Пропускайте кабель за штатной проводкой автомобиля, используя существующие технологические отверстия. Фиксируйте провод пластиковыми стяжками каждые 30-40 см к металлическому каркасу кузова.

Ключевые правила укладки

Не допускайте контакта кабеля с острыми кромками кузова - защищайте места соприкосновения отрезками термоусадки
Избегайте пересечений с жгутами подушек безопасности (обычно обозначены желтой изолентой)
Оставляйте технологическую петлю длиной 10-15 см у стоек для компенсации вибраций
При проходе через металлические перегородки используйте резиновые втулки для защиты изоляции

Критические запреты:

Не фиксируйте кабель к подвижным элементам (тросы стеклоподъемников, механизм люка)
Не допускайте провисания - провод должен плотно прилегать к кузову
Исключите перегибы под острым углом (минимальный радиус - 5 см)

При обратной сборке потолочных панелей контролируйте отсутствие зажатия кабеля. После монтажа проверьте свободный ход всех панелей и отсутствие посторонних звуков при движении по неровной дороге.

Маскировка провода за стойками кузова и дверными уплотнителями

Начните с аккуратного отсоединения дверных уплотнителей по маршруту прокладки кабеля (стойки A, B, C). Потяните резиновый уплотнитель вниз или в сторону, открывая доступ к технологическим полостям кузова. Убедитесь, что уплотнитель не деформируется – прилагайте усилие равномерно по всей длине.

Проложите провод строго вдоль штатных жгутов автомобиля, используя пластиковые стяжки или изоленту для фиксации каждые 15-20 см. Избегайте контакта с подвижными элементами (петли дверей, механизм стеклоподъемника). Оставьте небольшой провис (2-3 см) возле разъемов для компенсации вибрации.

Ключевые этапы и рекомендации

Подготовка пути: Удалите пыль и влагу из полостей сухой ветошью.
Фиксация провода:
- Обматывайте провод совместно со штатными жгутами, не перетягивая стяжки.
- В местах перегибов используйте гофру или тканевую изоленту.
Контроль зазоров: Перед монтажом уплотнителя убедитесь, что:
- Провод не пересекается с замками дверей
- Отсутствует натяжение при открывании дверей

Ошибка	Последствие	Решение
Передавливание уплотнителем	Обрыв жилы, замыкание	Провод в углублении за штатным жгутом
Соприкосновение с металлом	Помехи на экране	Изоляция фольгированным скотчем
Жесткая фиксация у петель	Перелом провода	Петля из кабеля 5 см

Важно: После укладки проверьте работу дверей и стекол на всех режимах. Уплотнитель должен лечь без выпуклостей и зазоров – приложите ладонь вдоль стыка для проверки герметичности. Избегайте перекручивания провода: если он образует кольцо – переложите участок.

Соединение видеокабеля с удлинителем при необходимости

Если длины штатного кабеля камеры недостаточно для прокладки до монитора, потребуется использовать специальный видеудлинитель. Убедитесь, что тип разъёмов на камере (обычно RCA «тюльпан») совпадает с гнёздами на удлинителе. Для цифровых камер AV-IF потребуется коаксиальный кабель с BNC-коннекторами.

Приобретите экранированный кабель нужной длины – это предотвратит помехи от электропроводки автомобиля. Минимальное сечение жилы – 0,75 мм². Избегайте скруток: даже качественная пайка ухудшает сигнал, поэтому оптимально использовать цельный кабель от камеры до устройства отображения.

Порядок соединения

Отключите минусовую клемму аккумулятора перед работами
Проложите основной кабель от камеры в салон, следуя маршруту штатной проводки
Соедините разъёмы камеры и удлинителя в сухом месте (например, под обшивкой багажника)
Заизолируйте место соединения термоусадкой или влагозащитной лентой
Проложите удлинитель вдоль порогов автомобиля до головного устройства

Критические ошибки:

Перекручивание кабеля – вызывает волновое сопротивление
Соединение в зонах контакта с влагой (пороги, колесные арки)
Прокладка рядом с блоками управления (ABS, ECU)

Параметр	Аналоговый сигнал	Цифровой сигнал
Макс. длина без потерь	до 7 метров	до 15 метров
Рекомендуемый кабель	RG-59 с медной жилой	Кабель категории 6A
Защита от помех	Двойной экран + ферритовые кольца	Фольгированный экран

Использование пластиковых хомутов для фиксации проводки

Пластиковые хомуты – оптимальное решение для надёжной фиксации проводки камеры заднего вида. Они обеспечивают защиту от вибрации, предотвращают провисание кабеля и его контакт с подвижными элементами автомобиля. Для монтажа потребуется набор хомутов разной длины (100-250 мм), бокорезы для обрезки излишков и, возможно, перфоратор для создания дополнительных точек крепления.

Проложите провода по выбранному маршруту, избегая мест нагрева и острых кромок. Фиксируйте хомутами каждые 25-30 см, плотно затягивая, но не пережимая изоляцию. Используйте существующие технологические отверстия, штатные жгуты или установите пластиковые клипсы на кузове саморезами для создания точек крепления.

Ключевые правила монтажа

Безопасная затяжка: хомут должен плотно обжимать проводку, не деформируя жилы
Защита от вибрации: в зонах двигателя применяйте хомуты с демпферной прокладкой
Обрезка хвостов: срезайте излишки заподлицо с замком, чтобы избежать царапин

Тип хомута	Диаметр стяжки (мм)	Рекомендуемое применение
Стандартный	2.5-4.0	Фиксация к жгутам проводов
С монтажным ушком	3.5-8.0	Крепление к кузову саморезами
Многоразовый (с трещоткой)	4.0-12.0	Сложные узлы, пробные прокладки

Избегайте прокладки рядом с выхлопной системой – используйте термостойкие хомуты или металлические стяжки. При креплении к металлическим поверхностям устанавливайте пластиковые втулки между хомутом и кузовом для предотвращения коррозии. После фиксации проверьте отсутствие натяжения проводов при полном повороте руля и открытии багажника.

Подключение кабеля питания камеры к фонарям заднего хода

Определите плюсовой провод фонаря заднего хода (ФЗХ) на автомобиле. Для этого потребуется мультиметр. Включите зажигание, переключите КПП в положение заднего хода (или включите соответствующую передачу на АКПП). С помощью щупов мультиметра в режиме измерения напряжения найдите провод, на котором появляется +12В относительно массы кузова при включенной передаче заднего хода и исчезает при ее выключении.

Зачистите небольшой участок (около 5-7 мм) изоляции найденного плюсового провода ФЗХ. Аналогично зачистите конец красного (обычно) провода питания камеры заднего вида (KЗВ). Убедитесь, что оголенные участки достаточно длинны для надежного соединения, но не слишком велики, чтобы избежать замыканий.

Способы подключения и изоляции

Подключите зачищенный провод питания KЗВ к зачищенному плюсовому проводу ФЗХ. Используйте один из надежных методов:

Пайка: Скрутите провода между собой, затем пропаяйте место соединения. Это обеспечивает наилучший контакт и долговечность.
Обжимные коннекторы (Wago, Scotchlok): Вставьте оба зачищенных провода в специальный коннектор для сращивания и обожмите его. Простой и быстрый способ, не требующий пайки.
Надежная скрутка + изолента: Плотно скрутите зачищенные концы проводов друг с другом. Этот метод наименее предпочтителен для долговременной надежности, особенно в условиях вибрации.

Качественно заизолируйте место соединения независимо от выбранного метода подключения. Используйте:

Термоусадочную трубку: Наденьте трубку подходящего диаметра на соединение *до* его создания. После подключения сдвиньте трубку на место стыка и прогрейте ее феном или аккуратно зажигалкой до полной усадки и герметизации.
Изоленту: Если термотрубки нет, плотно обмотайте место соединения несколькими слоями качественной изоленты (ПВХ или ХБ), начиная на 1-2 см ниже стыка и заканчивая на 1-2 см выше него. Каждый последующий слой должен перекрывать предыдущий наполовину.

Подключите черный (или коричневый) провод массы KЗВ к надежной точке массы кузова автомобиля в багажнике (болт на кузове, предварительно зачищенный от краски и ржавчины). Надежно закрепите кабели KЗВ вдоль штатной проводки в багажнике и до места установки камеры, используя пластиковые хомуты, избегая натяжения и острых кромок.

Зачистка проводов: правильная подготовка контактов

Качественная зачистка проводов – критически важный этап, напрямую влияющий на надежность соединений и работоспособность камеры. Недостаточно снятая изоляция или повреждение токопроводящей жилы приведут к плохому контакту, окислению, возможным сбоям в передаче сигнала или полному отказу системы.

Для работы потребуется острый инструмент: специализированный стриппер (устройство для снятия изоляции), канцелярский нож или бокорезы. Использование обычных кусачек или ножниц без опыта чревато перекусыванием медных жил. Точность и аккуратность – ключевые принципы на этом этапе.

Технология правильной зачистки

Определите длину зачистки: Обычно требуется оголить 5-7 мм провода. Слишком длинный оголенный участок увеличивает риск короткого замыкания, слишком короткий – затруднит соединение.
Фиксация провода: Зажмите провод пальцами или в стриппере, избегая резких движений. Не допускайте перекручивания жил.
Аккуратное надрезание изоляции:
- При использовании ножа: Держите лезвие под острым углом (30-45°) к проводу. Легким вращательным движением надрежьте оболочку по окружности, не углубляясь в металл. Стяните изоляцию плоскогубцами.
- Со стриппером: Установите нужную глубину реза (соответствующую толщине провода). Вставьте провод до упора, сожмите ручки инструмента и плавно потяните в сторону – изоляция будет удалена без повреждения жил.
Контроль результата: Осмотрите зачищенный конец:
- Жилы должны быть целыми, без надрезов, надломов или излома.
- На поверхности не должно остаться следов изоляции или лакового покрытия (если провод эмалированный).

Тип ошибки	Последствие	Как избежать
Надрез/надлом жилы	Перелом провода при изгибе, высокое сопротивление	Контролировать усилие реза, использовать стриппер
Неполное удаление изоляции	Плохой контакт, искрение	Проверить торец провода визуально
Чрезмерная зачистка (>10 мм)	Риск КЗ при соприкосновении с кузовом	Измерять длину перед зачисткой

Перед соединением обязательно скрутите многожильные провода пальцами для предотвращения "распушения". Для дополнительной защиты и улучшения проводимости обработайте оголенные концы небольшим количеством токопроводящей смазки или припоя (лужение).

Поиск плюсового провода фонаря заднего хода мультиметром

Перед началом измерений подготовьте мультиметр: установите режим измерения постоянного напряжения (DCV) с диапазоном 20V. Снимите обшивку багажника для доступа к разъёмам задних фонарей. Обязательно включите стояночный тормоз и убедитесь в нейтральном положении КПП перед манипуляциями.

Найдите разъём, идущий к лампе заднего хода. Черный щуп мультиметра зафиксируйте на чистой металлической части кузова (масса). Красным щупом последовательно касайтесь контактов разъёма фонаря. Попросите помощника включить зажигание и перевести КПП в положение заднего хода при выжатом тормозе.

Ключевые шаги при измерениях

При включенной передаче проверьте все контакты разъёма
Плюсовой провод покажет значение 12V (±2V)
После обнаружения провода с напряжением верните КПП в нейтраль
Убедитесь, что напряжение пропадает при выключении задней передачи
Пометьте найденный провод изолентой или маркером

Критические нюансы: На некоторых авто используется управление фонарями через CAN-шину, где напряжение может быть ниже 12V. Если в разъёме нет постоянного +12V, ищите сигнальный провод от блока управления. Всегда проверяйте отсутствие напряжения на проводе при выключенной передаче!

После успешного определения провода подключите к нему красный кабель питания камеры через предохранитель. Черный провод камеры соедините с массой кузова. Проведите тест: при включении задней передачи камера должна автоматически активироваться на экране головного устройства.

Соединение проводов методом скрутки или через разъемы

При подключении камеры заднего вида потребуется соединить питание и видеосигнал с проводкой автомобиля. Скрутка – самый простой способ: зачистите изоляцию на 1,5 см, плотно скрутите оголенные жилы пальцами. Обязательно изолируйте соединение термоусадкой или изолентой.

Использование разъемов надежнее – они предотвращают окисление и случайный разрыв. Примените автомобильные клеммы типа "папа-мама", обжимные гильзы или колодки. Для видеокабеля подойдут RCA-разъемы: красный/белый – аудио (не используется), желтый – видео.

Ключевые этапы соединения

Для скрутки:

Совместите провода по цветам (красный – плюс, черный – минус, желтый – сигнал)
Скручивайте жилы только одинакового сечения по часовой стрелке
Пропаяйте скрутку для защиты от коррозии
Наденьте термоусадку и прогрейте феном

Для разъемов:

Питание: используйте изолированные клеммы Scotchlok с защелкой
Видео: обожмите RCA-коннектор кримпером
Проверьте фиксацию – провод не должен выдергиваться усилием руки

Метод	Плюсы	Минусы
Скрутка	Мгновенная реализация, не требует инструментов	Ненадежность при вибрациях, риск окисления
Разъемы	Защита от КЗ, простота демонтажа	Требует специнструмента (обжимные клещи)

Важно: Перед соединением отключите минусовую клемму АКБ! Проверяйте полярность мультиметром – перепутанные +12В и масса выведут камеру из строя.

Надежная изоляция соединений термоусадкой или изолентой

Качественная изоляция проводников – критически важный этап установки камеры заднего вида. Негерметичные соединения приведут к окислению контактов, коррозии и потере сигнала из-за воздействия влаги, грязи и вибрации.

Обязательно зачистите провода на 10-15 мм, плотно скрутите жилы пассатижами или используйте обжимные гильзы. Перед изоляцией убедитесь в отсутствии торчащих металлических частей и проверьте работоспособность камеры тестовым включением.

Сравнение методов изоляции

Термоусадка (термотрубка):

Наденьте трубку на провод до соединения контактов
После спайки/скрутки сдвиньте термоусадку на место стыка
Нагрейте строительным феном равномерно до полной усадки (огонь зажигалки используйте аккуратно)
Дополните слоем силиконового герметика внутри трубки для влагостойкости

Изолента ПВХ:

Накладывайте ленту с нахлёстом 50% на предварительно очищенную поверхность
Растягивайте материал для активации клейкого слоя
Сделайте минимум 3 полных витка поверх соединения
Заведите изоленту на 10-15 мм за пределы оголённых проводов

Термоусадка	Изолента
Не боится вибраций	Может разматываться со временем
Полная влагозащита	Требует замены через 1-2 года
Неразъёмное соединение	Легкий демонтаж для ремонта

Для ответственных соединений (особенно возле люка багажника) комбинируйте методы: сначала термотрубка, затем 2-3 слоя изоленты поверх. Избегайте расположения стыков в местах перегиба проводов.

Подготовка головного устройства к подключению видеовхода

Убедитесь, что ваша магнитола поддерживает подключение камеры заднего вида – проверьте техническую документацию или наличие разъёма типа RCA (жёлтый тюльпан) на задней панели устройства. Если видеовход отсутствует, потребуется приобрести адаптер или модуль расширения, совместимый с моделью головного устройства.

Снимите магнитолу с посадочного места в торпедо, отключив штатную электропроводку и антенный кабель. Для демонтажа используйте специальные ключи-отвёртки (обычно идут в комплекте с авто) или плоскую отвёртку, аккуратно поддевая фиксаторы. Избегайте резких движений, чтобы не повредить клипсы крепления.

Поиск и активация видеовхода

Локализация разъёма: Осмотрите тыльную сторону магнитолы. Видеовход может быть помечен как:
- «CAM IN», «REAR CAM» – для камеры заднего вида;
- «VIDEO IN» – универсальный вход;
- Иконкой камеры ◇.
Активация в настройках:
- Включите зажигание и магнитолу;
- Перейдите в меню «Настройки» → «Система» → «Задняя камера»;
- Активируйте опцию «Вкл.» или «Автопереключение».

Тип подключения	Особенности	Дополнительные действия
Штатный видеовход (RCA)	Прямое подключение камеры к разъёму	Проверьте соответствие напряжения (12V/6V)
Через переходник CAN-шины	Требуется для современных авто с интегрированной системой	Настройка через диагностический разъём OBD2

При отсутствии меню активации в стандартных настройках потребуется:

Найти скрытое сервисное меню (комбинации кнопок для вашей модели);
Обновить прошивку устройства;
Установить переходник с распиновкой проводов управления.

Снятие автомагнитолы для доступа к разъемам на задней панели

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор автомобильных съемников для магнитолы (обычно идут в комплекте с ней или приобретаются отдельно), тонкую плоскую отвертку и фонарик.

Снимите декоративную рамку магнитолы, аккуратно поддевая ее по периметру пластиковой картой или тонкой отверткой, обернутой тканью. Избегайте царапин на панели – действуйте плавно без чрезмерного усилия.

Извлечение магнитолы

Вставьте съемники в технологические отверстия по бокам магнитолы до характерного щелчка защелок. Тяните инструменты строго параллельно полу – перекос может повредить крепления. При сопротивлении слегка покачивайте магнитолу из стороны в сторону, продолжая равномерное вытягивание.

Извлеките магнитолу на 15-20 см для доступа к проводам
Зафиксируйте устройство, подложив под него мягкую ткань во избежание повреждений

Отсоедините разъемы на задней панели, нажав на фиксаторы. Запомните или сфотографируйте схему подключения перед отключением проводов. Особое внимание уделите:

Штекеру антенны (толстый цилиндрический разъем)
Основному жгуту питания (ISO-разъем)
Дополнительным кабелям (AUX, USB)

Тип разъема	Особенности отключения
ISO (питание/колонки)	Нажать пластиковый фиксатор сверху
Антенный (FAKRA)	Потянуть за металлический ободок

Уберите магнитолу в безопасное место. Проверьте чистоту контактов в разъемах автомобильной проводки – при необходимости обработайте их контактным спреем. Подготовьте освободившиеся клеммы для подключения камеры.

Подключение видеокабеля к соответствующему входу на магнитоле

После прокладки кабеля от камеры заднего вида в салоне автомобиля, найдите на корпусе магнитолы разъём для подключения видеосигнала. Обычно он обозначен как "CAM IN", "REAR CAM" или "VIDEO IN" и имеет характерный жёлтый цвет (RCA-разъём). Убедитесь, что магнитола поддерживает работу с камерой – эта информация указана в инструкции к устройству.

Снимите защитную заглушку с видеовхода магнитолы, если она присутствует. Возьмите видеокабель от камеры (жёлтый штекер) и плотно вставьте его в соответствующий разъём до характерного щелчка. Избегайте перегибов провода и убедитесь, что соединение не мешает установке магнитолы в штатное место. При наличии нескольких видеовходов используйте порт, предназначенный именно для камеры заднего вида.

Ключевые нюансы подключения

Распиновка ISO-разъёма: Если магнитола использует универсальный коннектор, найдите в схеме подключения (pinout) контакт с пометкой "Video Input".
Адаптеры: Для нестандартных разъёмов используйте переходники типа "RCA → Mini-Jack" или фирменные конвертеры.
Экран кабеля: При наличии оплётки на проводе закрепите её на "земляном" контакте магнитолы для защиты от помех.

Проблема	Решение
Нет сигнала с камеры	Проверьте плотность соединения RCA-штекеров и соответствие разъёмов
Искажённое изображение	Убедитесь в отсутствии пересечения видеокабеля с силовыми проводами
Магнитола не переключается на камеру	Активируйте функцию в настройках головного устройства (меню "Задняя камера")

Включите зажигание автомобиля и запустите магнитолу
Переведите коробку передач в режим заднего хода для автоматической активации камеры
При отсутствии изображения проверьте соединения и подачу питания на камеру

Соединение управляющего провода с контактом заднего хода на магнитоле

Найдите управляющий провод камеры заднего вида в комплекте магнитолы. Обычно он обозначен как "REMOTE", "CAM-IN", "BACK" или "REVERSE", часто синего цвета с белой полосой. Точное назначение уточните в инструкции к вашей модели головного устройства.

Определите провод лампы заднего хода в автомобильной проводке. Он активируется при включении передачи и подает +12V. Ищите его в жгуте возле блока предохранителей, фонарей или селектора АКПП. Стандартные цвета: зеленый/белый, желтый/зеленый или черный/красный, но возможны вариации.

Этапы подключения:

Отключите минусовую клемму АКБ
Зачистите изоляцию на обоих проводах (5-7 мм)
Соедините провода методом:
- Скрутка + пайка + термоусадка
- Обжимные клеммы (WAGO, Scotchlok)
- Болтовой клеммник
Наденьте термоусадочную трубку или плотно обмотайте изолентой
Проложите провод в гофре, исключив контакт с движущими частями

Важные нюансы:

Проблема	Решение
Магнитола требует GND-сигнал	Используйте 4-контактное реле (87→GND, 30→REM, 85→+12V, 86→провод ЗХ)
Нет напряжения на проводе ЗХ	Подключитесь напрямую к лампе заднего хода (+12V на плюсовой клемме)
Ложные срабатывания	Установите диод IN4007 в разрыв цепи (катод к магнитоле)

После подключения проверьте работу: при включении задней передачи экран магнитолы должен автоматически переключаться на изображение с камеры. Если переключения нет - проверьте мультиметром наличие +12V на проводе при активированной передаче и целостность соединений.

Монтаж контрольного кабеля COM (земля) к кузову автомобиля

Определите точку заземления на кузове автомобиля – это должен быть участок с чистым металлом без краски, ржавчины или шумоизоляции. Идеально подходят крепежные болты шасси, рамы или специальные штатные точки массы.

Зачистите выбранную поверхность до блеска металла при помощи наждачной бумаги или щетки по металлу. Убедитесь, что область контакта превышает диаметр кабельного наконечника минимум в 1.5 раза для надежного соединения.

Порядок подключения

Шаг 1: Ослабьте выбранный крепежный болт или открутите заглушку массы. При отсутствии подходящего крепления просверлите отверстие диаметром 4-5 мм, предварительно обработав кромки антикором.

Шаг 2: Подготовьте кабель:

Обрежьте провод COM до необходимой длины с запасом 10-15 см
Зачистите изоляцию на 15-20 мм
Обожмите оголенный конец медной клеммой типа "кольцо"

Шаг 3: Нанесите токопроводящую смазку или графитовую пасту на место контакта. Зафиксируйте клемму под болт, соблюдая последовательность:

Шайба гровер
Клемма кабеля COM
Контактная шайба

Шаг 4: Затяните соединение с усилием 8-12 Н·м. Проверьте фиксацию кабеля – попытка ручного смещения не должна вызывать подвижек соединения.

Тип ошибки	Последствие
Контакт с окрашенной поверхностью	Плавающие помехи на экране, мерцание изображения
Недостаточная затяжка	Нагрев соединения, окисление контакта

Заизолируте место соединения термоусадкой или влагозащитной лентой. Проложите кабель вдоль штатной проводки, фиксируя пластиковыми хомутами каждые 20-25 см.

Закрепление излишков провода за приборной панелью

После прокладки кабеля от камеры к монитору неизбежно образуется избыток провода, который необходимо аккуратно убрать за приборную панель. Это предотвратит дребезжание, запутывание и повреждение проводов при эксплуатации автомобиля.

Соберите свободную часть кабеля в компактную петлю диаметром не более 10 см, избегая резких перегибов. Используйте нейлоновые стяжки или изоленту для фиксации жгута через каждые 5-7 см – это исключит распускание.

Порядок закрепления

Отключите минусовую клемму аккумулятора перед работами.
Найдите свободную полость за приборной панелью подальше от подвижных элементов (рулевой колонки, педалей).
Проверьте отсутствие контакта с острыми кромками металла – при необходимости наденьте гофру на провод.
Привяжите жгут к штатной проводке или стационарным креплениям пластиковыми хомутами. Не фиксируйте к топливным/тормозным магистралям!
Оставьте небольшой провис (3-5 см) возле точек входа/выхода кабеля для компенсации вибрации.

Ошибка	Последствие	Решение
Тугая натяжка провода	Обрыв жил при тряске	Фиксация с запасом длины
Контакт с нагревателями	Оплавление изоляции	Прокладка в термостойкой гофре
Свободное болтание	Посторонние шумы	Многоточечная фиксация стяжками

После монтажа встряхните жгут рукой – если отсутствует стук и трение о кузовные элементы, работа выполнена корректно. Излишки хомтов обрежьте кусачками, чтобы не осталось острых концов.

Установка головного устройства обратно в посадочное место

Перед установкой головного устройства (ГУ) убедитесь, что все провода подключены согласно схеме, разъёмы плотно зафиксированы и не мешают монтажу. Кабели аккуратно уложите в нише за приборной панелью, избегая перегибов и контакта с подвижными элементами рулевой колонки.

Проверьте работоспособность камеры заднего вида и других функций (например, управление на руле) до фиксации ГУ. Для этого временно включите зажигание и протестируйте переключение на заднюю передачу, звук, подсветку кнопок.

Пошаговая установка

Совместите крепёжные скобы ГУ с металлической рамкой в посадочном месте. Убедитесь, что боковые "уши" магнитолы точно вошли в пазы.
Аккуратно вдвиньте устройство до упора, контролируя положение проводов сзади. Не прилагайте чрезмерных усилий – при сопротивлении извлеките ГУ и проверьте укладку кабелей.
Зафиксируйте ГУ штатными металлическими скобами или переходной рамкой:
- Для штатных скоб – загните их плоской отвёрткой в пазы корпуса до щелчка.
- Для универсальной рамки – вставьте пластиковые фиксаторы из комплекта в специальные пазы по периметру.
Установите декоративную панель вокруг ГУ (если предусмотрена конструкцией). Следите, чтобы защёлки плотно вошли в посадочные места.

Подключите аккумуляторную клемму и проведите финальную проверку: включите зажигание, убедитесь в стабильной работе экрана, радио, переходе в режим камеры при задней передаче и отсутствии посторонних шумов в динамиках.

Возврат снятых панелей салона на штатные места

Перед установкой панелей убедитесь, что проводка камеры заднего вида аккуратно уложена вдоль штатных жгутов, не контактирует с подвижными элементами и не пережимается. Проверьте соединения всех разъемов, фиксацию гофры и отсутствие перекручивания проводов.

Начинайте монтаж с нижних креплений: совместите панель с направляющими и легким нажатием зафиксируйте базовые защелки. Последовательно продвигайтесь к верхним креплениям, прижимая панель ладонями равномерно по всей площади до характерных щелчков. Избегайте точечных усилий.

Ключевые этапы и типы креплений

Контролируйте сопряжение элементов:

Проверка зазоров до фиксации – между панелями должен оставаться равномерный промежуток 1-2 мм.
Фиксация пистонов – утопите центральные штыри заподлицо с поверхностью.
Окончательная подтяжка – для панелей с винтами используйте динамометрический ключ (3-5 Нм).

Тип крепления	Метод установки	Контроль качества
Пластиковые защелки	Нажим до щелчка по всей линии крепления	Отсутствие люфта, равномерный прижим
Винтовые клипсы	Предварительная насадка + затяжка крестовидной отверткой	Плотное прилегание без перекоса
Фиксаторы типа "ласточкин хвост"	Совмещение под углом 30° с последующим нажимом	Звук срабатывания фиксатора

После монтажа проверьте функциональность кнопок и подсветки, затронутых при разборке. Убедитесь, что панели не скрипят при нажатии.

Восстановление обшивки багажника после прокладки проводов

Перед фиксацией обшивки убедитесь, что провода проложены без натяжения и не контактируют с подвижными элементами (петлями, замками). Закрепите кабель стяжками или скобами к штатной проводке, избегая перегибов. Выведите жгут в технологическое отверстие обшивки, используя резиновый уплотнитель для защиты изоляции от перетирания.

Проверьте работоспособность камеры до монтажа панелей: подключите питание, убедитесь в стабильном сигнале на экране и корректном срабатывании при включении задней передачи. Устраните неполадки при их обнаружении – повторный демонтаж обшивки трудоемок.

Последовательность сборки

Укладка проводов: Разместите излишки кабеля гармошкой за нишей запаски или под боковой накладкой, исключая дребезжание.
Фиксация разъемов: Защелкните пластиковые пистоны креплений обшивки, предварительно пропустив через них провода. Закрепите разъемы видеокабеля и питания на металлических элементах кузова нейлоновыми хомутами.
Монтаж панелей: Совместите крепежные клипсы обшивки с посадочными гнездами в кузове. Сильно надавите ладонью до характерного щелчка по каждой точке крепления.

Важно: Не затягивайте саморезы сильнее рекомендованного момента – пластиковые фиксаторы легко ломаются. При повреждении клипс замените их новыми – установка обшивки с деформированным крепежом вызовет вибрации.

Тип крепления	Способ восстановления
Пластиковые пистоны	Аккуратно выпрессовать, заменить аналогом (диаметр 8-10 мм)
Болтовые соединения	Затянуть ключом с усилием 5-7 Н·м
Магнитные держатели	Протереть спиртом контактные поверхности

После сборки протестируйте люк багажника на свободное открывание – провода не должны цепляться за уплотнители. Убедитесь в отсутствии зазоров между деталями обшивки и кузовом: перекосы указывают на неправильную установку клипс.

Подключение минусовой клеммы АКБ обратно

После завершения монтажа всех компонентов камеры заднего вида и проверки качества соединений, приступайте к восстановлению электропитания автомобиля. Возьмите отсоединенную ранее минусовую клемму и подготовьте соответствующий гаечный ключ для фиксации.

Аккуратно наденьте клемму на отрицательный вывод аккумулятора, убедившись в правильной ориентации контакта. Плотно затяните крепежную гайку с усилием 5-8 Н·м, избегая перекоса или повреждения вывода. Контролируйте надежность посадки – клемма не должна смещаться при ручном воздействии.

Перед подключением:
- Удалите инструменты и обрезки проводов из зоны аккумулятора
- Проверьте отсутствие оголенных контактов вблизи клемм
- Убедитесь в сухости поверхности АКБ
При фиксации клеммы:
- Не допускайте касания металлическим инструментом кузова автомобиля
- При появлении интенсивного искрения немедленно прекратите установку
- Проследите, чтобы кабели не касались движущихся элементов двигателя

Важно: после подключения выполните тест-активацию камеры при включенной задней передаче. При отсутствии изображения на экране или ошибках работы отсоедините клемму повторно и проверьте целостность соединений по всей цепи.

Первое включение системы: проверка подачи питания на камеру

Перед установкой камеры в штатное положение подключите её провода к магнитоле и аккумулятору согласно схеме. Убедитесь, что все соединения временно зафиксированы и не касаются металлических поверхностей. Красный провод питания (+12V) должен соединяться с проводом заднего хода или дополнительным предохранителем, чёрный провод – с кузовом авто.

Включите зажигание автомобиля и переведите рычаг КПП в положение заднего хода. При корректном подключении камера должна автоматически активироваться – индикатор на её корпусе (если предусмотрен) загорится. Одновременно проверьте реакцию головного устройства: экран магнитолы должен переключиться на изображение с камеры или отобразить сообщение об ошибке.

Диагностика проблем

Если камера не включается:

Проверьте тестером напряжение на красном проводе при включённой передаче заднего хода
Убедитесь в наличии "массы" на чёрном проводе
Осмотрите предохранители на целостность
Протестируйте камеру прямым подключением к аккумулятору

Симптом	Возможная причина	Решение
Нет индикации камеры	Обрыв питания, плохой контакт "массы"	Прозвонить цепь мультиметром
Магнитола не переключается	Ошибка подключения RCA-разъёма	Проверить совместимость разъёмов
Изображение пропадает	Короткое замыкание в проводах	Проверить изоляцию соединений

После успешной проверки заизолируйте все контакты термоусадкой и закрепите камеру в финальное положение. Избегайте перегибов проводов при укладке в багажном отсеке – это может привести к повреждению жил при эксплуатации.

Активация режима задней передачи для тестирования камеры

Для проверки работоспособности камеры необходимо искусственно активировать режим задней передачи, который задействует цепь питания и сигнальный провод системы. Это имитирует условия реальной эксплуатации без необходимости запуска двигателя или переключения КПП в процессе монтажа.

Основные методы активации включают подачу напряжения +12V на управляющий провод камеры или головного устройства. Источником может служить аккумулятор, предохранительная колодка или проводники фонарей заднего хода, в зависимости от выбранного способа коммутации.

Способы активации

Прямое подключение к АКБ
- Отсоедините сигнальный провод камеры от штатной проводки
- Подключите провод активации к "+" клемме АКБ через предохранитель
- Соедините массу с "-" клеммой
Использование ламп заднего хода
- Найдите провод питания фонарей заднего хода (обычно зеленый/черный)
- Через тестер убедитесь в наличии +12V при включении передачи
- Подключите сигнальный кабель камеры к этому проводу

Метод	Преимущества	Меры предосторожности
Прямое подключение	Мгновенная проверка без помощника	Используйте предохранитель 5А, избегайте КЗ
Через фары	Проверка совместимости со штатной схемой	Отключайте АКБ перед соединением проводов

Важно! При тестировании мультимедийной системы убедитесь, что переключение в режим камеры происходит автоматически при подаче напряжения на управляющий вход. Если изображение не появляется, проверьте распиновку разъема и настройки головного устройства.

Настройка линий разметки на экране

Активируйте функцию линий разметки через меню настроек вашего головного устройства. Убедитесь, что автомобиль стоит на ровной поверхности без уклонов, а камера заднего вида закреплена строго по центральной оси. Большинство систем предлагает два типа линий: статичные (фиксированные) и динамичные (меняющие траекторию при повороте руля).

Подключите диагностический кабель CAN-шины, если требуется синхронизация с датчиком рулевого колеса для динамических линий. При отсутствии автоматической калибровки потребуется ручная регулировка через OSD-меню камеры, доступное при включенной передаче заднего хода.

Процесс калибровки

Корректировка горизонтали: Совместите центральную вертикальную линию с реальной осью симметрии автомобиля, используя кнопки настройки
Настройка углов: Отрегулируйте изгиб направляющих так, чтобы они соответствовали траектории колес при максимальном повороте руля
Калибровка расстояния: Разместите контейнер/объект точно на 1 и 3 метра позади авто, совместив с ними соответствующие маркеры на экране
Цвет и прозрачность: Измените параметры в подменю "Display", если линии сливаются с фоном

Проблема	Решение	Инструмент
Линии смещены влево/вправо	Повторная регулировка угла крепления камеры	Шестигранник 3-5 мм
Динамические линии не меняют положение	Проверка подключения CAN-адаптера к рулевому датчику	Мультиметр
Разметка не соответствует расстоянию	Калибровка масштаба в меню "Distance Settings"	Рулетка

Важно: После любых изменений проверяйте точность разметки на практике - попросите помощника встать в контрольных точках (1м, 1.5м, 2м) позади автомобиля. При использовании динамических линий убедитесь, что кривизна траектории соответствует радиусу разворота вашей модели авто.

Если система поддерживает несколько профилей (для прицепа, разных водителей), сохраните настройки через раздел "User Profiles". Отключение всей разметки производится в пункте "Guideline Display" – это может потребоваться при движении по сложному рельефу, где линии вводят в заблуждение.

Корректировка угла обзора камеры

Правильная настройка угла обзора критически важна для безопасности: камера должна захватывать не только препятствия непосредственно за автомобилем, но и часть дорожного полотна для оценки расстояния. Неверный угол приводит к "слепым зонам" или искажению перспективы, что затрудняет парковку и повышает риск столкновения.

Большинство камер имеют механизм регулировки в двух плоскостях (вертикальной/горизонтальной). Для доступа к крепежным элементам потребуется снять защитный кожух или ослабить фиксирующую гайку на кронштейне. Изменение положения выполняется вручную при включенной камере для визуального контроля на экране.

Порядок регулировки:

Включите зажигание и активируйте режим задней передачи.
Определите проблемные зоны:
- Чрезмерный захват бампера
- Отсутствие в кадре краев кузова
- Смещение горизонтальной линии
Ослабьте крепеж камеры гаечным ключом или отверткой.

Плавно поворачивайте корпус, отслеживая изменения на дисплее:

Цель	Действие
Сместить обзор влево/вправо	Поворот по горизонтали
Захватить больше дороги/бампера	Наклон вниз/вверх

Зафиксируйте положение при достижении оптимального обзора: бампер виден на 5-7% нижнего края экрана, горизонт расположен параллельно рамке.

После фиксации проверьте угол при разной загрузке автомобиля. Если камера установлена на дверь багажника, убедитесь, что при открытии не возникает механических помех. При использовании регулируемых кронштейнов обработайте подвижные элементы силиконовой смазкой для защиты от коррозии.

Проверка качества изображения в разных условиях освещения

После установки камеры критически важно протестировать качество картинки в различных световых сценариях. Проверка только при дневном свете не даст полного представления о реальной работоспособности системы.

Основное внимание уделите критичным режимам: резким переходам между светом и тенью, работе в сумерках, и полной темноте с использованием ИК-подсветки (если она предусмотрена конструкцией). Тестируйте не менее 15-20 минут для выявления возможных перегревов матрицы.

Ключевые этапы проверки

Яркий солнечный день:
- Контроль засветки при движении против солнца
- Четкость номеров машин в 5-10 метрах
- Отсутствие "размытия" при парковке у светлых стен
Сумерки/пасмурная погода:
- Детализация объектов при естественном освещении
- Качество цветопередачи серых объектов
- Автоматический переход в ночной режим (если есть)
Полная темнота:
- Радиус действия ИК-подсветки
- Появление "снега" на изображении
- Четкость контуров крупных препятствий
Искусственное освещение:
- Реакция на фаоны встречных авто
- Дезориентирующие блики от мокрого асфальта
- Работа под уличными фонарями

Таблица распространенных проблем:

Проблема	Причина
Белые пятна на экране	Перегрев матрицы, блик на линзе
Мерцание изображения	Помехи от проводки, слабое питание
Размытые контуры	Конденсат на объективе, грязь
Зернистость ночью	Слабый ИК-светодиод, низкое разрешение

Фиксируйте все дефекты на видео для сравнения после корректировки (регулировка угла наклона, очистка объектива, экранирование проводов). При критичных недостатках рассматривайте замену камеры – компромиссы в безопасности недопустимы.

Тестирование одновременной работы камеры заднего вида и парктроников

Проверка совместной работы систем критична для корректного функционирования парковочного комплекса. Убедитесь, что при активации задней передачи автоматически включается дисплей камеры заднего вида, одновременно с этим парктроники издают характерный звуковой сигнал готовности. На этом этапе оценивается отсутствие конфликта сигналов между устройствами.

Используйте статичное препятствие (например, картонную коробку) для моделирования парковочной ситуации. Медленно двигайтесь назад, фиксируя реакцию обеих систем. Важно проверить синхронизацию визуальных и звуковых предупреждений при сокращении дистанции до объекта.

Ключевые аспекты тестирования

Визуальная синхронизация: Проверьте, как отображаются зоны парктроников на экране с картинкой камеры. Цветные секции (зелёный/жёлтый/красный) должны соответствовать расстоянию до препятствия без искажения основного изображения.
Приоритет сигналов: При критическом сближении (менее 30 см) звуковые оповещения парктроников не должны перекрывать или заглушать голосовые подсказки навигатора, если они интегрированы в систему.
Скорость реакции: Зафиксируйте задержку между появлением препятствия в поле зрения камеры и активацией звукового/графического оповещения. Допустимая задержка – не более 0.5 секунды.

Тестовый сценарий	Нормальная реакция системы	Метод проверки
Одновременное срабатывание	Изображение камеры + звук "бип" при включении передачи	Включение задней передачи на заглушённом двигателе
Поэтапное приближение	Плавное изменение цвета зон на экране + учащение звуковых сигналов	Движение назад к конусу с 2м до 0.3м
Экстренное торможение	Непрерывный сигнал тревоги при расстоянии ≤30см	Резкое подъезжание к препятствию

Проведите тесты в разных условиях освещённости: днём, в сумерках и ночью (с включёнными фарами). Убедитесь, что инфракрасная подсветка камеры не создаёт бликов на регистрационных знаках, а датчики парктроников корректно реагируют на препятствия в темноте. Особое внимание уделите работе в дождь – капли воды на сенсорах не должны вызывать ложные срабатывания.

При выявлении неполадок (например, пропадание изображения при звуковом предупреждении) проверьте:

Качество соединения проводов RCA-разъёма и линии питания
Отсутствие наводок от провода заднего хода
Соответствие нагрузки блока парктроников характеристикам реле

Если системы конфликтуют, потребуется установка фильтрующего конденсатора (1000мкФ 16В) на питание монитора или дополнительного диода в цепи управляющего сигнала.

Диагностика проблем: нет изображения на экране

Отсутствие изображения с камеры заднего вида при включении передачи требует системной проверки всех элементов цепи. Начните с визуального осмотра соединений перед углублением в электрические тесты.

Исключите простые причины: убедитесь, что автомобиль стоит на ручнике (для активации камеры), проверьте не загрязнён ли объектив, и переключите магнитолу в режим камеры вручную.

Пошаговая диагностика

Выполняйте проверку в строгой последовательности:

Питание камеры
- Тестером проверьте +12V на красном проводе при включённой задней передаче
- Убедитесь в наличии "массы" на чёрном проводе
Целостность видеолинии
- Осмотрите разъём RCA на отсутствие деформации контактов
- Прозвоните кабель от камеры до головного устройства
Активность камеры
- Прикоснитесь к объективу – рабочая камера слегка вибрирует
- В темноте проверьте ИК-подсветку (красное свечение)
Настройки головного устройства
- Убедитесь, что в настройках активирован вход AUX/Video
- Сбросьте настройки магнитолы до заводских

Критические точки для контроля напряжения:

Точка замера	Норма	Прибор
Красный провод (+)	12-14V	Мультиметр
Чёрный провод (-)	0Ω на массу	Тестер цепи
Видеовыход камеры	0.5-1V	Осциллограф

Если после проверки изображение не появилось, подключите камеру напрямую к другому экрану (ноутбуку или монитору через преобразователь RCA-HDMI) для исключения неисправности головного устройства.

Устранение помех на экране: проверка заземления

Помехи на экране (снег, полосы, рябь) часто возникают из-за проблем с заземлением. Неправильный контакт "массы" создает электрические наводки, которые искажают видеосигнал. Особенно критично это проявляется при работе двигателя, когда генератор создает дополнительные помехи.

Первым делом проверьте точку подключения черного провода (GND) камеры и монитора. Она должна крепиться непосредственно к кузову автомобиля или штатному заземляющему болту. Убедитесь, что контактная площадка очищена от краски, ржавчины и грязи до чистого металла.

План проверки заземления

Тест мультиметром: Измерьте сопротивление между клеммой GND оборудования и кузовом авто. Показания должны быть близки к нулю (0.1–0.5 Ом).
Проверка цепи питания: Убедитесь, что красный провод камеры подключен к источнику до замка зажигания, а желтый (ACC) – после замка.
Изоляция проводов: Проложите видеокабель вдали от силовых трасс (блока предохранителей, проводки генератора).

Тип помехи	Вероятная причина
Горизонтальные полосы	Плохой контакт GND камеры
Вертикальные волны	Наводки от генератора (проверьте массу монитора)
Случайные искажения	Пересечение с силовыми кабелями

Если помехи сохраняются, установите ферритовые кольца на оба конца видеокабеля. При подключении к магнитоле используйте отдельный провод заземления вместо общего разъема ISO. Для экранов на зеркале зачистите контактную площадку на кронштейне крепления.

Фиксация болтов креплений после окончательной проверки

После полной проверки работоспособности камеры, корректности угла обзора и отсутствия вибрации при движении автомобиля, переходите к окончательной фиксации всех крепежных элементов. Ослабленные ранее болты и гайки необходимо затянуть с требуемым усилием, обеспечивая надежное и неподвижное крепление корпуса камеры и проводки.

Используйте динамометрический ключ для соблюдения рекомендованного момента затяжки, указанного в инструкции к камере или крепежу. Избегайте чрезмерного усилия, способного повредить пластиковые элементы корпуса или сорвать резьбу. Для ответственных соединений, особенно подверженных вибрации (например, крепление к металлическому кузову), примените дополнительные средства фиксации.

Методы надежной фиксации резьбовых соединений

Контргайки: Используйте вторую гайку поверх основной для создания стопорного эффекта.
Пружинные или зубчатые шайбы (гроверы): Устанавливайте под гайку или головку болта для предотвращения самоотвинчивания от вибрации.
Резьбовые фиксаторы (Loctite, анаэробный герметик): Нанесите небольшое количество фиксатора (синий - средний класс, красный - сильный) на резьбу перед окончательной затяжкой.
Деформируемые шайбы (Nord-Lock): Примените специализированные стопорные шайбы для высоконагруженных соединений.

После затяжки и фиксации всех болтов еще раз убедитесь, что камера не сместилась и сохраняет правильную ориентацию. Аккуратно соберите все снятые ранее элементы обшивки багажника или двери, убедившись, что проводка нигде не пережата и надежно закреплена стяжками.

Очистка объектива камеры от пыли и защитной пленки

Перед началом эксплуатации камеры удалите защитную заводскую пленку с объектива, если она присутствует. Аккуратно подденьте ее угол пластиковой картой или ногтем, избегая острых металлических предметов, чтобы не поцарапать линзу. Медленно потяните пленку параллельно поверхности объектива, контролируя полное отделение без остатков клея.

Для устранения пыли используйте воздуходувку (грушу) – направьте короткие потоки воздуха под углом 45° к поверхности линзы. Не применяйте сжатый воздух из баллончиков: агрессивный напор может загнать частицы глубже или повредить электронику. При отсутствии груши снимите крупные загрязнения сухой косметической кистью с мягким ворсом.

Этапы глубокой очистки

Смочите безворсовую салфетку из микрофибры специальным средством для оптики (спиртсодержащие жидкости запрещены!).
Круговыми движениями от центра к краям протрите линзу с легким нажимом. Не допускайте попадания жидкости на корпус!
Сухой частью салфетки удалите разводы. Повторите при необходимости.

Важно: Не используйте ацетон, растворители, бытовые стеклоочистители или одеколон – они разрушают антибликовое покрытие. При сильных загрязнениях (смола, битум) применяйте специализированные автомобильные очистители пластика, предварительно протестировав на незаметном участке.

Допустимые материалы	Запрещенные материалы
Салфетки из микрофибры	Бумажные полотенца/салфетки
Оптические спреи	Агрессивная химия
Воздуходувка	Ткань с грубым волокном

Регулярно проверяйте чистоту объектива – скопление грязи снижает четкость изображения. Для защиты от воды и грязи установите прозрачный силиконовый кожух на корпус камеры, но не закрывайте саму линзу дополнительными накладками.

Контрольная проверка всех соединений перед закрытием панелей

Перед окончательной сборкой салона автомобиля тщательно протестируйте работоспособность камеры. Включите зажигание, переключитесь на заднюю передачу и убедитесь, что на экране мультимедийной системы появляется четкое изображение без помех. Проверьте синхронность переключения на обзор камеры при активации реверса.

Осмотрите все места соединений на предмет механической фиксации: плотность посадки разъемов камеры и монитора, отсутствие пережатия или истирания проводов в зоне контакта с металлическими элементами кузова. Особое внимание уделите участкам проводки возле петель багажника и точек ввода в салон – здесь высок риск повреждения изоляции.

Критичные узлы для диагностики

Электропитание камеры: тестером подтвердите +12V на красном проводе при включенной задней передаче
Заземление: проверьте надежность контакта черного провода с кузовом (сопротивление <0.5 Ом)
Антенный разъем: убедитесь в отсутствии перекоса и полной фиксации F-коннектора

Элемент	Метод проверки	Норма
Видеокабель RCA	Визуальный осмотр + покачивание при работающей камере	Отсутствие "снега" на экране
Изоляция проводов	Тактильный контроль в местах соприкосновения с кузовом	Нет острых кромок, заусенцев
Крепление камеры	Попытка ручного смещения	Отсутствие люфта, герметичность уплотнителя

Зафиксируйте все провода пластиковыми стяжками с шагом 15-20 см
Проклейте трассы проводки битумной лентой в зонах вибрации
Убедитесь, что жгуты не контактируют с подвижными элементами (амортизаторы, замки)

Только после подтверждения стабильной работы всех систем и механической надежности креплений разрешается устанавливать обшивку на штатные места. Небрежность на этом этапе приведет к необходимости повторного демонтажа панелей при возникновении неполадок.

Список источников

При подготовке материала использовались проверенные технические ресурсы и практические руководства по автомобильной электронике. Основное внимание уделялось актуальности информации и соответствию стандартам безопасности.

Следующие источники содержат детальные схемы подключения, рекомендации по выбору оборудования и пошаговые алгоритмы монтажа. Все материалы проверены на соответствие требованиям ПДД и электротехническим нормативам.

Автомобильные электросхемы и руководства по установке от производителей камер (Kenwood, Pioneer, Xiaomi)
Форумные обсуждения на Drive2.ru с реальными кейсами установки
ГОСТ Р 41.46-2019 "Единообразные предписания, касающиеся сертификации транспортных средств в отношении устройств заднего вида"
Технические статьи в журналах "За рулём" и "АвтоМеханик" за 2020-2023 гг.
Видеоинструкции с канала CAR ELECTRO на YouTube (разбор нештатных случаев)
Мануалы по автомобильной сигнализации StarLine с интегрируемыми камерами
Практическое пособие "Автоэлектрика для начинающих" (изд. "АСТ", 2021)

Провод камеры	Источник в авто
Красный (+12V)	Фонарь заднего хода (+)
Чёрный (GND)	Кузов автомобиля (-)
