Установка карбюратора Солекс 21083 на ВАЗ классику

Статья обновлена: 18.08.2025

Штатные карбюраторы "Озон" на классических моделях ВАЗ часто не устраивают владельцев из-за сложной конструкции и капризной настройки.

Переход на карбюратор Солекс серии 21073 – популярное решение для улучшения работы двигателя.

Эта замена требует правильной адаптации и соблюдения нюансов монтажа.

Статья детально разберет процесс установки Солекса на классические Жигули.

Выбор подходящей модели Солекс

Основной критерий выбора – соответствие объёму и характеристикам двигателя. Для классических Жигулей (ВАЗ 2101-2107) чаще всего применяют модели серий 21053, 21073 или 21083. Карбюраторы от "восьмёрки" (2108-099) требуют адаптации впускного коллектора и тросов управления.

Учитывайте целевое назначение авто: базовые 1.2–1.3 л (2101-2106) оптимально работают с Солекс 21053 от Нивы. Для двигателей 1.5–1.6 л (2103-2107) или тюнинга предпочтительнее 21073 (1.7 л) или 21083 (1.6 л), обеспечивающие лучшую производительность на высоких оборотах.

Ключевые аспекты выбора

• Совместимость по объёму:
  • До 1.3 л: Солекс 21053 (оригинал для ВАЗ-2121)
  • 1.5–1.6 л: Солекс 21083 (от ВАЗ-21083) или 21073 (от ВАЗ-21213)
• Особенности модификаций:
  • 21053 – проще в настройке, подходит для штатных моторов
  • 21073/21083 – увеличенные диффузоры (Ø23/25 мм), требуют доработки воздушного фильтра
• Подготовка к установке:
  • Проверка состояния жиклёров (номера должны соответствовать двигателю)
  • Замена прокладок и диафрагм в ремкомплекте
  • Корректировка привода дросселя (возможна замена троса)

Модель Солекс	Диффузоры (Ø, мм)	Базовые жиклёры (Гл/Возд)	Рекомендуемый объём ДВС
21053	21/23	115/165	1.2–1.3 л
21083	23/25	125/135	1.5–1.6 л
21073	23/25	135/125	1.6–1.7 л

Важно: Для двигателей с распредвалами спортивного типа (например, "Стандарт-Н") используйте Солекс 21073 с увеличенными топливными жиклёрами (до 145-150). Избегайте моделей с эконостатом (от иномарок) – они сложны в регулировке на классике.

Демонтаж воздушного фильтра

Отсоедините резиновый патрубок подогрева впускного воздуха (если установлен), ослабив хомут крепления отверткой. Проверьте отсутствие натяжения других подключенных шлангов и тросов, которые могут мешать снятию корпуса фильтра.

Выкрутите центральную гайку-барашек крепления корпуса воздушного фильтра, используя ключ на 10 мм или вручную. Аккуратно снимите верхнюю крышку корпуса вместе с резиновым уплотнителем, избегая деформации пластиковых защелок на старых моделях.

Отсоединение коммуникаций

Извлеките фильтрующий элемент, осмотрев его состояние. Отсоедините все шланги, подключенные к корпусу:

• Шланг вентиляции картера (крепление на боковой стенке)
• Вакуумный шланг распределителя зажигания
• Топливный патрубок возврата горючего (на моделях с обраткой)

Ослабьте хомуты крепления впускного патрубка карбюратора. Снимите нижнюю часть корпуса воздушного фильтра, потянув ее вертикально вверх для расцепления резиновых подушек-опор.

Элемент	Тип крепления	Инструмент
Крышка фильтра	Центральная гайка	Ключ на 10 мм
Резиновые подушки	Посадка на шпильки	Съем рукой
Шланги	Винтовые хомуты	Отвертка крестовая

Уберите демонтированные компоненты в сторону, очистите посадочную поверхность карбюратора от грязи ветошью. Проверьте целостность резиновых уплотнителей патрубков – при наличии трещин замените перед установкой нового фильтра.

Отсоединение шлангов вентиляции картера

Найдите два резиновых шланга вентиляции картера, подключенных к штатному карбюратору в районе его корпуса или крышки воздушного фильтра. Один из них обычно идет от маслоотделителя в блоке цилиндров, второй – от клапанной крышки двигателя. Проверьте их состояние: при наличии трещин или затвердевания резины сразу подготовьте замену.

Аккуратно ослабьте хомуты крепления шлангов при помощи отвертки или пассатижей. Не прикладывайте излишнее усилие – старые патрубки легко повредить. Сдвиньте хомуты по шлангу в сторону от места соединения, чтобы освободить посадочные места на карбюраторе. Запомните расположение каждого шланга – при сборке важно не перепутать их.

Ключевые этапы работ

1. Визуальная идентификация:
   • Шланг от клапанной крышки (диаметр ~12 мм)
   • Шланг от маслоотделителя (диаметр ~16-18 мм)
2. Ослабление крепежа:
   • Используйте крестовую отвертку для винтовых хомутов
   • При наличии "ушных" хомутов – сожмите их пассатижами
3. Снятие патрубков:
   • Проворачивайте шланг на штуцере для срыва
   • Тяните строго вдоль оси штуцера без перекоса

Элемент	Признаки износа	Действия при обнаружении
Резиновые шланги	Трещины, потеря эластичности	Замена новыми патрубками
Пластиковые штуцеры	Сколы, деформация резьбы	Очистка от загрязнений перед установкой
Хомуты	Коррозия, срыв резьбы	Установка новых нержавеющих хомутов

После демонтажа заглушите открытые штуцеры на двигателе чистой ветошью – это предотвратит попадание пыли в систему вентиляции. Проверьте посадочные места на новом карбюраторе Солекс: некоторые модели требуют установки переходников или переноса штатных штуцеров со старого карбюратора.

Откручивание дроссельных тросов

Найдите кронштейн крепления тросов на карбюраторе. Обычно он расположен в верхней части корпуса и фиксирует оба троса: привода дроссельных заслонок и управления воздушной заслонкой («подсос»).

Подготовьте ключи подходящего размера (чаще 10–13 мм). Убедитесь в свободном доступе к регулировочным гайкам и контргайкам, при необходимости снимите элементы, мешающие обзору.

1. Ослабьте контргайки на каждом тросе, удерживая регулировочную гайку от проворачивания вторым ключом.
2. Выкрутите регулировочные гайки до конца резьбы, чтобы полностью ослабить натяжение тросов.
3. Снимите наконечники тросов с рычагов карбюратора:
   • Для дроссельной заслонки – отведите пластиковый фиксатор на рычаге и снимите металлический наконечник троса.
   • Для воздушной заслонки – отсоедините пружинную скобу или выведите наконечник из паза на рычаге «подсоса».
4. Извлеките тросы из кронштейна, аккуратно вытянув их вверх после освобождения из фиксирующих пазов.

Важно: Не допускайте резких перегибов тросов при отсоединении. Проверьте целостность оболочки и металлических наконечников – повреждённые элементы требуют замены.

Отключение топливной магистрали

Перед началом работ критически важно обеспечить безопасность. Убедитесь, что двигатель полностью остыл, а поблизости отсутствуют источники открытого огня, искрения или сильного нагрева. Приготовьте ветошь для немедленного удаления пролитого топлива.

Соберите необходимые инструменты: обычно требуются плоскогубцы или специальные клещи для снятия пружинных хомутов (если они установлены), отвертка (для винтовых хомутов), и чистая ветошь. Рекомендуется иметь под рукой емкость для слива остатков топлива из шланга.

Последовательность отключения топливного шланга

Выполните следующие шаги для безопасного отсоединения топливного шланга от карбюратора:

1. Определите топливный штуцер: Найдите штуцер входа топлива на карбюраторе Солекс. Он расположен, как правило, на левой (по ходу движения) стороне карбюратора, в его верхней части.
2. Пережмите топливный шланг (рекомендуется): Если позволяет длина и доступность, аккуратно пережмите топливный шланг плоскогубцами с мягкими губками или специальным зажимом на расстоянии 10-15 см от карбюратора. Это минимизирует вытекание топлива при отсоединении.
3. Ослабьте хомут:
   • Если установлен пружинный хомут: сожмите его "усики" плоскогубцами или специальными клещами и осторожно сдвиньте хомут вдоль шланга в сторону от штуцера.
   • Если установлен винтовой (червячный) хомут: ослабьте его с помощью отвертки, повернув винт против часовой стрелки, и также сдвиньте хомут по шлангу.
4. Снимите шланг со штуцера: Крепко удерживая корпус карбюратора (не дергайте за штуцер!), аккуратно проверните топливный шланг вокруг штуцера, чтобы ослабить его посадку. Затем, потягивая и продолжая слегка проворачивать, снимите шланг со штуцера. Будьте готовы к вытеканию небольшого количества топлива.
5. Заглушите шланг: Немедленно после снятия наденьте на конец отсоединенного топливного шланга чистую подходящую заглушку (например, болт подходящего диаметра, специальную пластиковую заглушку или плотно намотанную чистую ветошь). Это предотвратит постоянное вытекание остатков топлива и попадание грязи в магистраль.
6. Уберите шланг в сторону: Отведите заглушенный топливный шланг в сторону от карбюратора, чтобы он не мешал дальнейшей работе.

Важно: Если шланг старый, задубевший или поврежденный, настоятельно рекомендуется заменить его новым во время обратной сборки. При снятии жесткого шланга избегайте чрезмерных усилий, чтобы не сломать штуцер на карбюраторе. Всегда работайте в хорошо проветриваемом помещении.

Снятие вакуумных шлангов

Отсоедините все вакуумные трубки от корпуса старого карбюратора, запоминая их расположение. Наиболее критичен шланг вакуумного корректора зажигания – он обычно крепится к задней части карбюратора и ведет к трамблеру. Дополнительно проверьте наличие шлангов, идущих к клапану адсорбера, вакуумному усилителю тормозов и системе вентиляции картера.

Аккуратно снимите хомуты с помощью отвертки или пассатижей, избегая повреждения шлангов. Если резина прикипела, смочите соединения WD-40. Осмотрите шланги на трещины и расслоение – при обнаружении дефектов замените их. Герметичность вакуумных магистралей напрямую влияет на стабильность холостого хода и работу тормозов.

Ключевые этапы демонтажа

• Вакуумный корректор зажигания: Отсоедините шланг диаметром ~5 мм от штуцера на карбюраторе и распределителе
• Тормозной усилитель: Снимите самый толстый шланг (8-10 мм), идущий к вакуумной камере ГТЦ
• Система вентиляции: Демонтируйте патрубки от крышки клапанов и воздушного фильтра

Цвет маркировки	Назначение шланга	Особенности
Синий/черный	Вакуумный корректор	Жесткий пластик, часто ломается
Красный	Усилитель тормозов	Толстостенная резина
Без цвета	Картерные газы	Маслостойкий материал

Перед установкой Солекса обязательно заглушите неиспользуемые вакуумные каналы – на новом карбюраторе часть штуцеров будет неактивна. Для временной герметизации применяйте резиновые заглушки или болты подходящего диаметра. Постоянная заглушка выполняется эпоксидной смолой с последующей обработкой каналов.

Удаление старого карбюратора

Отсоедините топливный шланг, зажав хомут плоскогубцами и аккуратно стянув его с патрубка. Подставьте тряпку для впитывания остатков бензина. Снимите тяги привода дроссельной и воздушной заслонок, запомнив их положение. Отключите разъёмы электромагнитного клапана и регулятора холостого хода, если они присутствуют.

Ослабьте гайки крепления воздушного фильтра к карбюратору, снимите корпус фильтра в сборе. Выкрутите четыре гайки крепления карбюратора к впускному коллектору крестообразной отвёрткой или торцевым ключом. Аккуратно снимите старую прокладку – если она прикипела, аккуратно подденьте отвёрткой.

Подготовка посадочного места

Очистите фланец впускного коллектора от грязи и остатков прокладки металлической щёткой. Обязательно заткните отверстия коллектора чистой ветошью для предотвращения попадания мусора в двигатель. Проверьте состояние резьбы шпилек – при необходимости восстановите её метчиком.

1. Осмотрите демонтированный карбюратор на предмет повреждений
2. Удалите старую термопрокладку под корпус фильтра
3. Обработайте фланец коллектора очистителем карбюратора

Тип соединения	Действие
Вакуумные трубки	Пометить маркером перед отсоединением
Электропроводка	Зафиксировать клипсы при отключении

Проверьте целостность вакуумных магистралей – при наличии трещин замените их. Убедитесь, что штуцер вентиляции картера свободно продувается. Если коллектор имеет значительные неровности, обработайте его фланец мелкой наждачной бумагой, уложенной на стекло.

Чистка привалочной поверхности коллектора

Идеально чистая и ровная привалочная поверхность впускного коллектора – абсолютно критичное условие для герметичной установки карбюратора Солекс. Любые остатки старой прокладки, нагар, масляные пятна или, тем более, механические повреждения (забоины, царапины) приведут к подсосу неучтенного воздуха. Этот подсос нарушит расчетные пропорции топливовоздушной смеси, сделав работу двигателя нестабильной, с плавающими оборотами, провалами, повышенным расходом топлива и трудным запуском.

Поверхность коллектора в зоне контакта с карбюратором должна быть абсолютно сухой, чистой до металлического блеска (без следов старых прокладок, нагара, масла, грязи) и максимально ровной. Даже мелкие частицы или незначительные неровности, невидимые на глаз, могут стать причиной разгерметизации. Не допускается использование агрессивных абразивов, оставляющих глубокие риски.

Инструменты и материалы

• Набор гаечных ключей и отверток (для снятия старого карбюратора при необходимости)
• Пластиковый или деревянный скребок
• Металлическая щетка с латунной или медной щетиной
• Чистая ветошь (безворсовая предпочтительнее)
• Обезжириватель (очиститель карбюратора, бензин "Калоша", ацетон)
• Сжатый воздух (опционально, но желательно)
• Линейка или ровный металлический штапик
• Щуп

Порядок выполнения чистки

1. Обеспечьте доступ: Снимите воздушный фильтр и его корпус. Если карбюратор еще установлен, аккуратно отсоедините все тяги, тросы и шланги (помечая их при необходимости), открутите гайки крепления и снимите карбюратор.
2. Грубая очистка: Удалите основную массу остатков старой прокладки и крупный нагар с помощью пластикового или деревянного скребка. Категорически избегайте использования стальных ножей, отверток или наждачной бумаги на этом этапе, чтобы не поцарапать металл.
3. Тщательная очистка: Обработайте поверхность латунной или медной щеткой. Эти материалы тверже нагара и грязи, но мягче алюминия коллектора, минимизируя риск повреждения. Двигайтесь вдоль посадочной плоскости.
4. Обезжиривание: Тщательно протрите очищенную поверхность ветошью, обильно смоченной обезжиривателем (очиститель карбюратора, бензин). Меняйте ветошь по мере загрязнения. Цель – удалить все масляные пленки и мельчайшие частицы. Повторите несколько раз.
5. Продувка: Если есть возможность, продуйте поверхность и отверстия коллектора сжатым воздухом для удаления пыли и ворсинок от ветоши.
6. Контроль плоскостности: Приложите линейку или ровный штапик ребром поперек и вдоль привалочной поверхности. Попытайтесь вставить щуп в возможные зазоры между линейкой и поверхностью коллектора.

Важно! Допустимая величина неровности (неплоскостности) привалочной поверхности обычно не должна превышать 0.1 мм по всей площади контакта. Если щуп 0.1 мм проходит под линейкой, поверхность требует более серьезного ремонта (фрезеровка) или замены коллектора.

Тип неровности	Возможное последствие	Допуск (макс.)
Задиры, глубокие царапины	Прямой подсос воздуха, герметик не поможет	Не допускаются
Выбоины, локальные вмятины	Подсос воздуха в конкретной точке	Глубина < 0.1 мм, площадь малая
Общая неплоскостность (провес, горб)	Подсос по периметру или с одной стороны	0.1 мм под линейкой

После чистки и проверки плоскостности не прикасайтесь к очищенной поверхности руками, чтобы не оставить жировые следы. Установку новой прокладки и карбюратора производите сразу после завершения подготовки поверхности.

Проверка состояния прокладок коллектора

Осмотрите прокладки между впускным коллектором и головкой блока цилиндров на предмет повреждений. Любые трещины, разрывы или следы прогара требуют немедленной замены комплекта. Не пытайтесь использовать герметики для временного ремонта – это гарантированно приведет к подсосу воздуха.

Проверьте прилегание фланца коллектора к ГБЦ. Наличие зазоров или деформации поверхности (контролируется металлической линейкой) вызовет разгерметизацию даже с новыми прокладками. При необходимости выполните шлифовку фланца на ровной поверхности с наждачной бумагой.

Критерии оценки и порядок действий

Основные признаки неисправности прокладок:

• Масляные подтёки в зоне стыка коллектора
• Хлопки во впускной тракт на холостом ходу
• Неустойчивые обороты двигателя
• Запах выхлопных газов в подкапотном пространстве

Последовательность контроля после демонтажа карбюратора:

1. Очистить привалочные поверхности коллектора и ГБЦ от грязи
2. Визуально оценить целостность прокладок по всей окружности
3. Проверить отсутствие коррозии на металлических вставках
4. Убедиться в правильности установки уплотнительных шайб под шпильки

Материал прокладки	Ресурс	Критичные повреждения
Паронит	50-60 тыс.км	Расслоение, потеря эластичности
Металлокомпозит	80-100 тыс.км	Деформация огневого кольца

Подготовка нового прокладочного комплекта

Комплект должен включать все необходимые уплотнители: основную картонную прокладку под карбюратор, термоизоляционную проставку (если предусмотрена конструкцией), резиновые кольца для жиклеров и топливных каналов, а также прокладки крышки поплавковой камеры и воздушных заслонок. Тщательно сверьте содержимое упаковки с перечнем деталей, указанным производителем, чтобы исключить отсутствие элементов перед началом сборки.

Особое внимание уделите картонной базовой прокладке – её необходимо выдержать 10-15 минут в чистой воде комнатной температуры для придания эластичности. После извлечения аккуратно промокните излишки влаги безворсовой тканью, избегая деформации. Резиновые уплотнительные кольца слегка смажьте моторным маслом для предотвращения перекручивания и повреждения при монтаже на жиклеры.

Ключевые этапы подготовки:

1. Проверка совпадения отверстий в картонной прокладке со шпильками впускного коллектора – при необходимости аккуратно подрежьте контуры канцелярским ножом
2. Контроль толщины термоизоляционной проставки (при наличии) – она не должна создавать перекос или увеличивать зазор сверх рекомендованных 0.5-1 мм
3. Тестовая установка резиновых колец на жиклеры – кольца должны фиксироваться без чрезмерного натяга и не сползать с посадочных мест

Важно: запрещается использование герметиков на силиконовой основе для дополнительной фиксации – они разрушаются под воздействием бензина и могут засорить каналы. Все работы выполняются на чистом столе при хорошем освещении.

Установка термоизолирующей прокладки

Термоизолирующая прокладка устанавливается между карбюратором Солекс и впускным коллектором двигателя. Ее основная функция – предотвращение нагрева корпуса карбюратора от горячего коллектора, что снижает риск закипания топлива в поплавковой камере и потери плотности топливовоздушной смеси.

Перед установкой новой прокладки тщательно очистите привалочные поверхности коллектора и карбюратора от остатков старой прокладки, грязи и нагара. Убедитесь, что поверхности ровные, без задиров или деформаций – это критично для герметичности соединения.

Порядок установки

Обязательные действия:

1. Уложите термоизолирующую прокладку (обычно из паронита или композитного материала) на привалочную поверхность впускного коллектора.
2. Совместите отверстия под шпильки крепления карбюратора в прокладке с шпильками на коллекторе.
3. Аккуратно установите карбюратор Солекс поверх прокладки, следя за тем, чтобы она не сместилась и не перекосилась.
4. Наденьте шайбы и гайки крепления карбюратора на шпильки. Не затягивайте сразу.

Затяжка креплений: Затягивайте гайки равномерно и крест-накрест в несколько приемов. Применяйте динамометрический ключ, соблюдая момент затяжки, указанный в руководстве (обычно 12-16 Н·м). Перетяжка может повредить прокладку или корпус карбюратора, а недостаточная затяжка приведет к подсосу воздуха.

Контроль после установки:

• Визуально проверьте равномерность прилегания карбюратора по всему периметру прокладки.
• После запуска двигателя убедитесь в отсутствии подсоса воздуха в месте соединения (характерное шипение, неустойчивые обороты).
• При выявлении подсоса – переустановите прокладку, предварительно проверив ее целостность и состояние поверхностей.

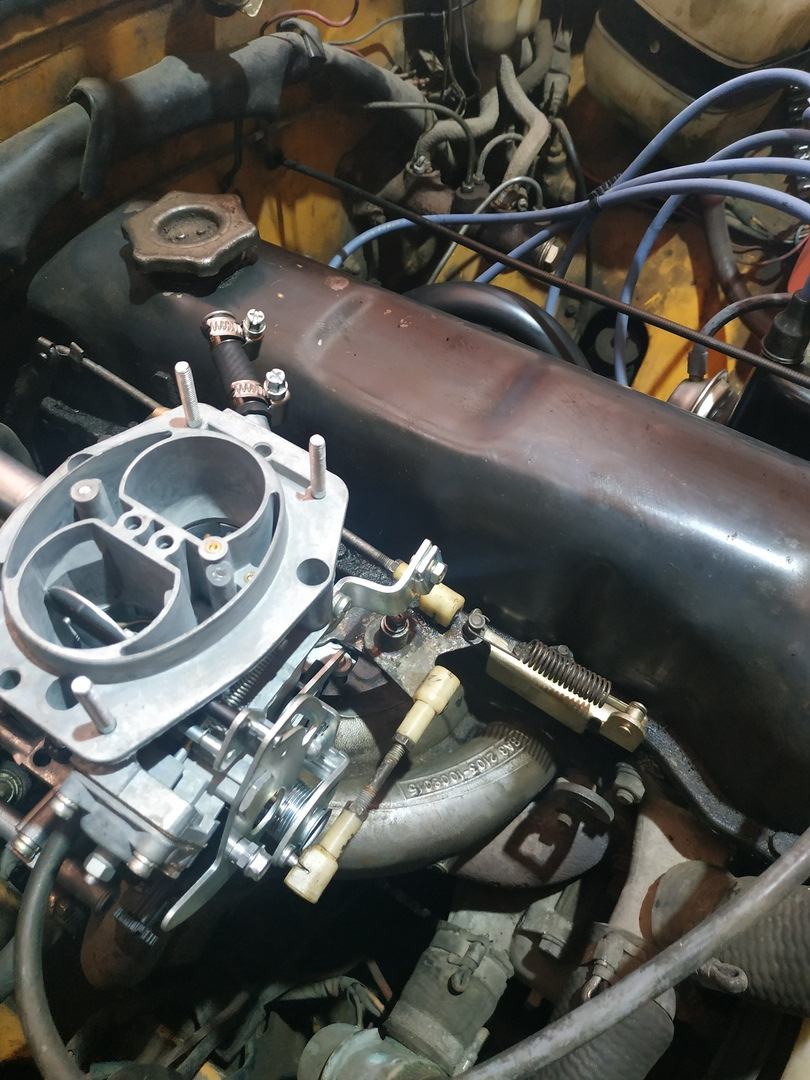

Размещение карбюратора на коллекторе

Перед установкой тщательно очистите привалочные поверхности впускного коллектора и основания карбюратора от грязи, масляных следов и старой прокладки. Используйте ветошь и растворитель, избегая попадания абразивных частиц во впускные каналы двигателя. Проверьте плоскостность коллектора линейкой – перекосы свыше 0,1 мм требуют шлифовки поверхности.

Установите новую термостойкую прокладку (рекомендуется паронитовая) на шпильки коллектора, совместив отверстия. Избегайте применения герметиков – они могут попасть в каналы. Аккуратно наденьте карбюратор на шпильки, контролируя отсутствие перекоса. Проследите, чтобы дроссельные заслонки не цеплялись за стенки смесительной камеры коллектора.

Ключевые этапы фиксации

Наживите гайки крепления (обычно 4 шт.) вручную, после чего равномерно затягивайте их крестообразной последовательностью динамометрическим ключом. Момент затяжки – 12-15 Н·м для чугунных коллекторов или 9-12 Н·м для алюминиевых. Перетяжка деформирует корпус, слабая затяжка вызовет подсос воздуха.

Обязательные проверки после монтажа:

• Свободный ход троса привода дроссельных заслонок
• Отсутствие задиров при ручном открытии заслонок
• Правильность подключения вакуумных трубок (тормозной усилитель, трамблер)

Проблема	Последствие	Решение
Перекос корпуса	Подсос воздуха, обеднение смеси	Демонтаж, шлифовка коллектора
Повреждение прокладки	Прорыв газов, падение мощности	Замена на новую без герметика
Зацепление заслонок	Залипание дросселя	Корректировка положения карбюратора

Равномерная затяжка гаек крепления

После установки карбюратора на впускной коллектор и совмещения отверстий под крепеж, начинается критически важный этап затяжки гаек. Карбюратор должен быть прижат к фланцу коллектора строго равномерно по всему периметру, без малейших перекосов. Несоблюдение этого правила гарантированно приведет к подсосу неучтенного воздуха через деформированную прокладку или искривленную привалочную плоскость.

Используйте только исправный инструмент – рожковый или накидной ключ подходящего размера (обычно 13мм), исключая разводные ключи и плоскогубцы. Перед затяжкой убедитесь, что шпильки ввернуты в коллектор до упора, а все гайки легко накручиваются на резьбу вручную без перекоса. Любое сопротивление при ручной накрутке требует немедленного устранения причины (очистка резьбы, замена шпильки или гайки).

Порядок и техника затяжки

Придерживайтесь следующего алгоритма:

1. Установите гайки на все четыре шпильки и накрутите их пальцами до легкого касания фланца карбюратора.
2. Начните предварительную подтяжку в диагональной последовательности по схеме:
   • Правая задняя → Левая передняя
   • Левая задняя → Правая передняя
3. Совершите 2-3 таких диагональных прохода, прилагая минимальное усилие (примерно 2-3 Нм), пока гайки не перестанут проворачиваться от легкого нажатия ключом.
4. Окончательную затяжку проводите тем же диагональным порядком, увеличивая усилие постепенно. Достигайте момента 8-12 Нм (ключом без рычага, усилием одной руки).
5. После полной затяжки всех гаек обязательно проверьте отсутствие зазора между карбюратором и коллектором по всему периметру с помощью тонкого щупа или визуально.

Избегайте распространенных ошибок: затягивание "по кругу", чрезмерное усилие (приводящее к срыву резьбы или деформации фланца), затяжка одной гайки до упора перед остальными. Контролируйте параллельность фланцев после каждого этапа подтяжки. Правильно выполненная равномерная затяжка – залог герметичности соединения и стабильной работы двигателя.

Подсоединение дроссельного троса газа

Убедитесь, что дроссельная заслонка полностью закрыта при отпущенной педали газа. Проверьте ход троса в оболочке – он должен перемещаться свободно, без заеданий и перегибов. Очистите посадочные места на кронштейне карбюратора и секторе газа от грязи.

Снимите стопорную пластину крепления оболочки троса. Ослабьте регулировочные гайки на наконечнике троса для обеспечения монтажного люфта. Заведите металлический наконечник троса в паз рычага дроссельной заслонки до характерного щелчка.

Порядок регулировки

1. Натяните трос до устранения провисания, удерживая оболочку у кронштейна
2. Зафиксируйте положение контргайками, сохраняя соосность элементов
3. Проверьте холостой ход: заслонка должна полностью возвращаться в исходное положение

Отрегулируйте свободный ход педали газа (2-4 мм) с помощью изменяющих гаек на наконечнике. При работающем двигателе убедитесь в плавном открытии дросселя без подклиниваний. Допустимый люфт троса в оболочке – не более 1 мм.

Контрольная точка	Норматив
Ход педали до упора	12-16 см
Свободный ход троса	0.5-1 мм
Усилие на педали	3-5 кг

Регулировка хода троса газа

Правильная регулировка хода троса газа обеспечивает полное открытие дроссельных заслонок при нажатии педали "в пол" и их герметичное закрытие в исходном положении. Недостаточный ход приводит к потере мощности двигателя, а избыточный – к деформации тяг и повышенному износу.

Последовательность работ:

1. Снимите воздушный фильтр для доступа к карбюратору
2. Нажмите рукой на сектор газа карбюратора до упора, проверяя угол открытия заслонок (должно быть 90°)
3. Попросите помощника выжать педаль газа до предела в салоне

Критерии корректной настройки:

• При максимальном нажатии педали дроссельные заслонки принимают строго вертикальное положение
• В отпущенном состоянии педали заслонки плотно прилегают к стенкам камер
• Свободный ход педали газа перед началом открытия заслонок – 1-2 мм

Проблема	Метод устранения
Неполное открытие	Укоротить внешнюю оболочку троса регулировочными гайками
Перетянутый трос	Увеличить длину оболочки ослаблением гаек
Заклинивание	Смазать трос силиконовой смазкой, проверить изгибы

После регулировки проверьте работу узла на всех режимах, включая резкие сбросы газа. Убедитесь в отсутствии заеданий и плавном возврате заслонок пружиной.

Подключение троса ручного подсоса

Освободите наконечник троса подсоса из фиксатора на кронштейне карбюратора. Проденьте трос через отверстие в рычаге воздушной заслонки, обеспечивая свободный ход без перегибов.

Зафиксируйте наконечник троса в пазу регулировочной планки на кронштейне. Убедитесь, что оболочка троса плотно упирается в ограничитель кронштейна, исключая самопроизвольное смещение.

Регулировка хода заслонки

1. Вытяните рукоятку подсоса в салоне до упора
2. Проверьте положение воздушной заслонки: должна полностью закрываться
3. При неполном закрытии ослабьте гайку фиксации планки
4. Сместите планку в сторону салона для увеличения натяжения
5. Затяните фиксирующую гайку после регулировки

Проверьте возврат заслонки: при утопленной рукоятке подсоса она должна открываться полностью без заеданий. Допустимый люфт троса в оболочке – 1-2 мм. При необходимости повторите регулировку.

Положение рукоятки	Требование к заслонке
Вытянута полностью	Полное закрытие
Утоплена полностью	Полное открытие

Исключите соприкосновение троса с движущимися деталями двигателя. На участке между карбюратором и кузовом обязательна пластмассовая защитная гофра.

Настройка натяжения троса подсоса

Правильное натяжение троса подсоса критически важно для корректной работы пускового устройства карбюратора, обеспечивая легкий запуск холодного двигателя и его стабильную работу на прогреве.

Слишком слабое натяжение приводит к неполному вытягиванию подсоса, что не обеспечивает необходимого обогащения смеси при запуске. Чрезмерное натяжение вызывает переобогащение смеси, повышенный расход топлива, а также может привести к заеданию троса и ускоренному износу механизмов.

Порядок регулировки

1. Полностью утопите кнопку подсоса в салоне автомобиля.
2. Ослабьте контргайку регулировочного узла троса на карбюраторе.
3. Вытяните рукоятку подсоса до упора в салоне.
4. Проверьте положение воздушной заслонки: она должна быть строго вертикальной (полностью закрыта).
5. Натяните трос регулировочной гайкой до устранения провисания, сохраняя заслонку закрытой.
6. Зафиксируйте положение затяжкой контргайки.

Контроль результата: При утопленной кнопке подсоса заслонка обязана полностью открываться без заеданий. При вытягивании рукоятки – плавно закрываться до вертикали с характерным щелчком пускового устройства.

Симптом	Причина	Решение
Двигатель глохнет после запуска	Слабое натяжение (неполное закрытие заслонки)	Увеличить натяжение троса
Черный дым из выхлопа, высокие обороты	Перетянутый трос (заслонка не открывается)	Ослабить натяжение

Важно: После регулировки обязательно проверьте свободный ход кнопки подсоса (3-5 мм) и полное возвращение заслонки в исходное положение при отпускании рукоятки.

Установка топливного шланга

Подключите шланг подачи топлива к штуцеру на входе в карбюратор. Штуцер расположен со стороны бензобака на корпусе карбюратора Солекс и имеет больший диаметр по сравнению с штуцером возврата горючего. Используйте новый бензостойкий шланг с внутренним диаметром 8 мм.

Наденьте шланг до упора на штуцер и зафиксируйте его винтовым хомутом. Проверьте направление шланга – он не должен перегибаться или контактировать с движущимися элементами двигателя, выпускным коллектором либо острыми кромками кузова. Убедитесь в отсутствии натяжения при любом положении подвески.

Ключевые этапы подключения

1. Отрежьте шланг нужной длины с запасом 3-5 см на изгибы
2. Наденьте хомут на шланг перед подключением к штуцеру
3. Смочите штуцер бензином для легкой посадки шланга
4. Затяните хомут отверткой после полной посадки

Параметр	Значение
Диаметр шланга	8 мм (внутренний)
Тип крепления	Винтовой хомут
Минимальный радиус изгиба	70 мм

После установки запустите двигатель и тщательно проверьте соединение на предмет протечек под давлением. При обнаружении капель немедленно заглушите мотор и перетяните хомут. Не используйте пластмассовые стяжки или изоленту – только металлические хомуты с болтовой фиксацией.

Проверка плотности соединения шланга

После установки карбюратора Солекс на классические модели ВАЗ критически важно проверить герметичность всех шланговых соединений. Неплотности приводят к подсосу неучтённого воздуха, нарушающего регулировку топливной смеси и стабильность холостого хода.

Особое внимание уделите вакуумным шлангам, идущим к распределителю зажигания, клапану адсорбера и вакуумному усилителю тормозов. Также проверьте патрубки вентиляции картера и подвода топлива. Любая утечка спровоцирует переобеднение смеси и плавание оборотов.

Порядок проверки

1. Визуально осмотрите каждый шланг на трещины, потертости или надрывы. Замените повреждённые элементы.
2. Плотно затяните все хомуты (особенно на топливоподаче и вакуумных магистралях). Убедитесь, что шланг полностью надет на штуцер до упора.
3. Запустите двигатель и распылите очиститель карбюратора или WD-40 на места соединений. При попадании состава на участок подсоса:
   • Обороты двигателя временно возрастут (из-за сгорания состава как топлива).
   • Появится характерное «шипение» (при сильной утечке).
4. Пережмите подозрительные шланги плоскогубцами на работающем моторе. Если работа ДВС стабилизируется – в этом контуре есть разгерметизация.

Обнаруженные неплотности устраните заменой шлангов, подтяжкой хомутов или обработкой штуцеров герметиком (только для бензостойких составов!). После ремонта повторите проверку распылителем.

Подсоединение вакуумного шланга тормозов

На карбюраторе Солекс найдите металлический штуцер диаметром 8-9 мм, расположенный в верхней части корпуса (обычно ближе к водительской стороне). Он предназначен для подачи разрежения на вакуумный усилитель тормозов. Убедитесь, что штуцер чистый и не имеет повреждений резьбы или заусенцев.

Используйте специальный вакуумный шланг из маслобензостойкой резины с внутренним диаметром 8 мм. Длина должна обеспечивать свободную прокладку без натяга и перегибов. Избегайте контакта шланга с вращающимися деталями, острыми кромками и горячими поверхностями двигателя.

Порядок подключения и проверки

1. Наденьте шланг на штуцер карбюратора до упора (заход минимум 15 мм)
2. Второй конец закрепите на входном штуцере вакуумного усилителя тормозов
3. Обожмите оба соединения пружинными хомутами типа "ёрш"

Контроль герметичности обязателен: запустите двигатель, дайте поработать на холостом ходу. Пережмите шланг плоскогубцами – обороты двигателя должны стабилизироваться (при наличии подсоса воздуха – возрастут). Проверьте жесткость педали тормоза при заглушенном и работающем моторе.

Типичные ошибки	Последствия
Использование топливного шланга	Разрушение материала, обрыв вакуумной магистрали
Отсутствие хомутов	Самопроизвольное снятие шланга при вибрации
Перегиб трассы	Снижение эффективности усилителя тормозов

Интеграция шленга вентиляции картера

При установке карбюратора Солекс на классические модели ВАЗ штатный шланг вентиляции картера (от сапуна клапанной крышки) требует модификации. Стандартный резиновый патрубок обычно не стыкуется с впускным коллектором или корпусом нового карбюратора из-за различий в конструкции.

Для корректного подключения необходимо демонтировать заводской шланг и подготовить новый отрезок подходящего диаметра (чаще 12-14 мм). Длина подбирается экспериментально с учетом расположения штуцера на коллекторе/карбюраторе и траектории прокладки, исключая перегибы.

Ключевые этапы подключения

1. Очистите штуцер вентиляции на клапанной крышке от грязи и остатков старого герметика.
2. Наденьте один конец нового шланга на штуцер сапуна (затяните хомут).
3. Проведите шланг к штуцеру перед дроссельными заслонками:
   • На Солекс 21073 – к верхнему впускному патрубку под углом
   • На Солекс 21083 – к отдельному резьбовому отводу во впускном коллекторе
4. Обрежьте излишки длины, оставив легкий провис для компенсации вибрации.
5. Закрепите второй конец хомутом, избегая деформации шланга.

Важно: Герметичность соединений проверяется после запуска двигателя – приложите ладонь к штуцерам. Подсос воздуха нарушит работу вентиляции картера!

Подключение электромагнитного клапана холостого хода

Электромагнитный клапан холостого хода (ЭПХХ) отсекает подачу топлива через систему холостого хода при выключенном зажигании, предотвращая работу двигателя "в разнос" или калильное зажигание. На карбюраторе Солекс он расположен вертикально в корпусе, ниже смесительных камер, и оснащен одним контактным выводом.

Клапан подключается к "+12 В" при включенном зажигании через цепь, управляемую замком. Штатный провод для подключения – черный с красной полосой (ЧР), идущий от жгута системы зажигания. Крайне важно соблюсти полярность: напряжение подается только на центральный контакт клапана, а его корпус замыкается на "массу" через крепление к карбюратору.

Последовательность подключения

1. Найдите в моторном жгуте провод ЧР (черный с красной полосой), идущий от катушки зажигания или реле.
2. Наденьте клемму провода ЧР на штекерный контакт ЭПХХ до щелчка фиксатора.
3. Убедитесь, что корпус карбюратора имеет надежный контакт с "массой" кузова (чистые точки крепления, отсутствие краски).

Последствия ошибок подключения:

• Отсутствие контакта – двигатель глохнет при сбросе газа, отсутствует режим холостого хода.
• Короткое замыкание – перегорание предохранителя цепи зажигания, отказ системы пуска.
• Постоянное напряжение на клапане (некорректное реле) – повышенный расход топлива и перегрев.

Проблема	Внешний признак
Обрыв провода ЧР	Двигатель не держит холостой ход, глохнет на нейтрали
Коррозия контакта	Неустойчивые обороты ХХ, вибрация
Отсутствие "массы"	Клапан не срабатывает даже при исправной проводке

Установка воздушного фильтра на карбюратор Солекс

Перед монтажом корпуса воздушного фильтра убедитесь в целостности резиновой прокладки между карбюратором и основанием корпуса. Прокладка должна плотно прилегать к посадочной поверхности, без загибов и повреждений – это критично для герметичности системы. При необходимости замените уплотнитель на новый, идентичный по форме и толщине.

Аккуратно установите корпус фильтра поверх карбюратора, совместив монтажные отверстия со шпильками на карбюраторе. Проследите, чтобы патрубок вентиляции картера на корпусе фильтра (при наличии) был ориентирован в сторону двигателя. Наденьте штатные шайбы и равномерно затяните гайки крепления крест-накрест, избегая перекосов корпуса.

1. Подключите все вакуумные шланги к штуцерам на корпусе фильтра согласно схеме конкретной модели авто. Особое внимание – шлангу от сапуна картера.
2. Уложите внутрь корпуса новый фильтрующий элемент, проверив плотность прилегания по контуру. Соблюдайте ориентацию элемента (если указана производителем).
3. Установите крышку корпуса, совместив пазы с крепежными шпильками. Зафиксируйте крышку гайками через металлические тарельчатые шайбы, обеспечивая равномерный прижим по периметру.

Обязательно выполните проверку герметичности: запустите двигатель и резко нажмите на педаль газа. При отсутствии подсоса воздуха будут отсутствовать характерные шипящие звуки в зоне соединения корпуса с карбюратором. Нарушение герметичности приведет к обеднению топливной смеси и нестабильной работе мотора.

Заливка топлива в поплавковую камеру

После установки карбюратора Солекс на классические модели ВАЗ поплавковая камера остается пустой, что препятствует запуску двигателя. Наполнение камеры топливом – обязательный этап перед первым пуском, обеспечивающий подачу бензина в систему.

Для контроля уровня используйте прозрачную смотровую пробку на левой стенке камеры или визуально оценивайте положение поплавков. Правильная заправка исключает "сухую" работу диафрагм и ускоряет стабилизацию холостого хода.

Пошаговая процедура заливки

1. Отключите бензонасос: снимите провод с катушки зажигания или предохранитель топливного насоса для безопасности
2. Откройте доступ: демонтируйте воздушный фильтр для доступа к камере
3. Принудительная подкачка:
   • Вариант 1: 5-7 раз нажмите педаль газа до упора (при работающем механическом насосе)
   • Вариант 2: включите зажигание на 3 секунды (для электронных насосов)
4. Проверьте наполнение:
   • Через смотровое окно – уровень должен быть на 1-2 мм ниже метки
   • По характерному "мокрому" следу на игле экономайзера при снятой крышке
5. Повторите при необходимости: если топливо не появилось, проверьте герметичность топливных магистралей

Важные нюансы:

Тип насоса	Действия при неудаче
Механический	Продуйте обратную магистраль ртом
Электрический	Проверьте предохранитель и реле бензонасоса

После заполнения камеры обязательно установите на место воздушный фильтр перед запуском. Первые секунды работы двигателя возможны плавающие обороты – это нормально при заполнении топливных каналов.

Первичная проверка уровня топлива

Подготовьте прозрачный топливный шланг длиной 10-15 см и линейку. Заведите двигатель на 3-5 минут для заполнения поплавковой камеры, затем заглушите мотор.

Отверните винт пробки дренажного канала карбюратора (расположен на нижней части поплавковой камеры). Наденьте подготовленный шланг на штуцер дренажного канала, направьте его вертикально вверх вдоль корпуса карбюратора.

Измерение уровня

Запустите двигатель повторно. Топливо поднимется по шлангу, сформировав четкий мениск. Заглушите мотор и немедленно замерьте линейкой расстояние от плоскости разъема нижнего корпуса карбюратора до нижней границы топлива в шланге.

• Норма для Солекс на "классике": 24±1 мм
• Превышение: риск переобогащения смеси, топливо в диффузорах
• Занижение: обеднение смеси, провалы при разгоне

При отклонениях от нормы отрегулируйте уровень, подгибая язычок поплавкового кронштейна через съемную крышку камеры. После регулировки повторите проверку.

Тип карбютора	Эталонный уровень
Солекс 21083	24±1 мм
Солекс 21073	25±1 мм

Запуск двигателя после установки

Перед первым запуском тщательно проверьте правильность и надежность всех соединений: топливные шланги (подача и обратка), шланг вакуумного опережения распределителя зажигания (если используется), шланг вентиляции картера, трос привода дроссельной заслонки и трос управления воздушной заслонкой ("подсоса"). Убедитесь в отсутствии подтеканий топлива в местах соединений шлангов с карбюратором и топливопроводами.

Обязательно проверьте уровень топлива в поплавковой камере. Для Солекс это обычно 24-26 мм от плоскости разъема крышки до поверхности бензина (точное значение уточняйте для конкретной модели). Залейте небольшое количество топлива в поплавковую камеру через горловину, если она была полностью сухой после установки, чтобы ускорить заполнение при первом запуске. Убедитесь, что воздушный фильтр установлен.

Процедура Первого Запуска

Вытяните рукоятку управления воздушной заслонкой ("подсос") до упора. Выжмите педаль сцепления (облегчает прокрутку). Включите зажигание. Не нажимая на педаль газа, прокрутите стартером двигатель в течение 5-10 секунд. Если двигатель не схватился, дайте стартеру отдохнуть 15-20 секунд и повторите попытку.

После того как двигатель запустится, он будет работать на высоких оборотах (1500-2000 об/мин) из-за полностью закрытой воздушной заслонки. Дайте двигателю поработать в таком режиме 15-30 секунд для прогрева. Затем плавно, не резко, утапливайте рукоятку "подсоса" примерно на 1/3 - 1/2 хода. Обороты начнут снижаться. Продолжайте постепенно убирать "подсос" по мере прогрева двигателя, следя за стабильностью его работы.

Настройка холостого хода после прогрева:

1. Полностью утопите рукоятку "подсоса" (воздушная заслонка полностью открыта).
2. Прогрейте двигатель до рабочей температуры (80-90°C).
3. Вращением винта "количества" (регулирует степень открытия дроссельной заслонки на холостом ходу) установите частоту вращения коленчатого вала в пределах 750-850 об/мин.
4. Вращением винта "качества" (регулирует состав топливовоздушной смеси на холостом ходу) найдите положение, при котором обороты достигают своего максимума.
5. Вернитесь к винту "количества" и снизьте обороты до 750-850 об/мин.
6. Повторите пункты 4 и 5 для более точной настройки.
7. Резко нажмите и отпустите педаль газа. Двигатель должен быстро и без провалов вернуться к устойчивым оборотам холостого хода.

Возможные проблемы при первом запуске и их устранение:

Проблема	Возможные причины	Действия
Двигатель не запускается	Нет топлива в поплавковой камере Неправильное подключение топливных шлангов (перепутаны подача/обратка) Сильная утечка воздуха через прокладки или вакуумные шланги Отсутствие искры (проблемы с зажиганием)	Проверить уровень топлива в камере, заполнить при необходимости. Перепроверить подключение шлангов (подача - к штуцеру с сеточкой). Обрызгать места соединений карбюратора и шлангов очистителем карбюратора/тормозов - изменение работы укажет на подсос. Проверить искру на вывернутых свечах.
Двигатель запускается и сразу глохнет без "подсоса"	Слишком низкий уровень топлива в поплавковой камере Забиты топливные жиклеры холостого хода Неправильно отрегулирован холостой ход (слишком бедная смесь) Подсос постороннего воздуха	Проверить/отрегулировать уровень топлива. Продуть каналы ХХ сжатым воздухом. Проверить герметичность прокладок и шлангов. Попробовать немного обогатить смесь винтом "качества".
Неустойчивая работа, "плавают" обороты	Не полностью убран "подсос" Загрязнение системы холостого хода Неправильная регулировка холостого хода Подсос воздуха	Убедиться, что трос подсоса полностью ослаблен и заслонка открыта. Проверить чистоту жиклеров и каналов ХХ. Повторить процедуру регулировки ХХ на прогретом двигателе. Проверить герметичность соединений.

После успешного запуска, прогрева и первичной настройки холостого хода обязательно совершите пробную поездку. Обратите внимание на приемистость двигателя, отсутствие провалов при разгоне и стабильность работы на всех режимах. Возможно, потребуется дополнительная регулировка приемистости (ускорительного насоса) или коррекция уровня топлива по результатам пробной поездки. Проверьте работу двигателя на переходных режимах и при сбросе газа.

Прогрев до рабочей температуры

После запуска двигателя дайте ему поработать на холостых оборотах 2-4 минуты без вмешательства в управление дросселем. Контролируйте температуру по штатному указателю: стрелка должна стабилизироваться в среднем секторе шкалы (80-95°C). Избегайте резкого увеличения оборотов в этот период – топливная смесь еще не стабилизирована.

Карбюратор Солекс с правильно отрегулированным пусковым устройством должен самостоятельно снижать обороты по мере нагрева. Если обороты не падают после прогрева – проверьте работу воздушной заслонки и диафрагмы пускового механизма. При температуре ниже +5°C допускается кратковременная ручная корректировка подсосом, но не более 30-40 секунд.

Критерии правильного прогрева

• Устойчивая работа на холостом ходу 800-900 об/мин без "просадок"
• Отсутствие хлопков в карбюратор или выхлопную систему
• Плавная реакция на нажатие педали газа без провалов

Температура ОЖ	Действия	Обороты (Солекс)
До 40°C	Работа с частичным подсосом	1200-1500 об/мин
40-70°C	Постепенное утапливание подсоса	1000-1200 об/мин
Свыше 80°C	Полностью утопленный подсос	800±50 об/мин

При движении в первые 5 км после прогрева избегайте резких разгонов и высоких нагрузок. Характерное "подёргивание" или "чихание" карбюратора указывает на необходимость регулировки системы холостого хода или уровня топлива в поплавковой камере.

Базовая настройка винта количества холостых

Прогрейте двигатель до рабочей температуры (85-90°C), отключите все потребители энергии (фары, печка) и убедитесь в исправности системы зажигания. Установите минимальные устойчивые обороты холостого хода с помощью винта "качества" смеси, предварительно завернув его на 1.5-2 оборота от полного закрытия.

Медленно вращайте винт "количества" (расположен параллельно оси дроссельной заслонки) для поиска максимальных оборотов. Если они превышают норму (750-850 об/мин), временно снизите их винтом "качества", затем повторите поиск максимума винтом "количества". Добейтесь стабильной работы при 800±50 об/мин.

Критерии правильной регулировки

Двигатель должен устойчиво работать при резком сбросе газа и плавном нажатии на педаль. Проверьте реакцию на нагрузку: включение ближнего света или вентилятора не должно вызывать остановки мотора. Если обороты плавают – проверьте герметичность соединений карбюратора.

1. Отрегулируйте винт "качества" на наилучшую стабильность
2. Доведите обороты винтом "количества" до 800 об/мин
3. Повторяйте пункты 1-2 до достижения устойчивого ХХ
4. Проконтролируйте СО (оптимально 0.5-1.2%) газоанализатором

Симптом	Решение
Обороты самопроизвольно растут	Проверить подсос воздуха, заедание троса газа
Двигатель глохнет при нагрузке	Увеличить обороты ХХ на 50-100 об/мин
Нестабильная работа после настройки	Прочистить жиклеры холостого хода

После регулировки обязательно зафиксируйте винты контргайками. Помните: точная настройка требует диагностики СО в сервисе, особенно для прохождения ТО. Избегайте крайних положений винтов – это признак неисправности других систем.

Регулировка винта качества смеси

Винт качества смеси расположен в нижней части карбюратора Солекс и регулирует подачу топлива через переходную систему холостого хода. Его положение напрямую влияет на соотношение бензина и воздуха в смеси при работе двигателя на холостых оборотах и в режиме переходных нагрузок.

Неправильная настройка приводит к повышенному расходу топлива, нестабильному холостому ходу, провалам при резком открытии дросселя или перегреву двигателя. Требует точной калибровки после установки карбюратора на "классику" ВАЗ.

Порядок регулировки

Необходимые условия:

• Прогретый до рабочей температуры двигатель (80-90°C)
• Отключенные потребители энергии (фары, печка)
• Исправная система зажигания

Этапы настройки:

1. Полностью закрутите винт качества до упора по часовой стрелке без усилий
2. Выверните винт на 2-2.5 оборота против часовой стрелки (стартовое положение)
3. Запустите двигатель и установите винтом количества обороты 800-900 об/мин
4. Медленно вращайте винт качества в диапазоне ±0.5 оборота от стартового положения
5. Фиксируйте положение, при котором достигаются:
   • Максимальные устойчивые обороты
   • Отсутствие провалов при резком нажатии на газ
6. Вернитесь к винту количества и снизьте обороты до 750-800 об/мин
7. Повторите пункты 4-6 для точной коррекции

Контрольные параметры:

Цвет электродов свечей	Кирпично-коричневый
Обороты холостого хода	750±50 об/мин
Реакция на газ	Без рывков и детонации

При правильной настройке винта качества смеси двигатель должен уверенно держать холостой ход без вибраций, а при резком открытии дросселя - отзываться без задержек и хлопков в глушителе. Фиксируйте положение винта контргайкой после достижения оптимальных параметров.

Контроль оборотов холостого хода

Правильная регулировка холостого хода обеспечивает стабильную работу прогретого двигателя на минимальных оборотах без рывков и детонации. Неверная настройка ведет к повышенному расходу топлива, тряске силового агребата и неустойчивой работе при сбросе газа.

Для выполнения регулировки двигатель должен быть прогрет до рабочей температуры (80-90°C), система зажигания откалибрована, воздушный фильтр чист. Отключите все энергопотребители (фары, печка), проверьте герметичность впускного тракта и подсосов вакуумных шлангов.

Процедура регулировки

1. Найдите регулировочные винты:
   • Винт количества смеси (ограничитель открытия дроссельной заслонки)
   • Винт качества смеси (состава топливовоздушной смеси на ХХ)
2. Предварительная установка: Вверните винт качества до легкого упора, затем выверните на 2-2.5 оборота.
3. Запустите двигатель и винтом количества установите обороты в диапазоне 750-800 об/мин (по тахометру).
4. Корректировка качества: Медленно вращайте винт качества, добиваясь максимальных устойчивых оборотов.
5. Снижение оборотов: Винтом количества уменьшите обороты до 750-800 об/мин, после чего повторите пункт 4 для точной подстройки.

Симптом	Причина	Действие
Обороты "плавают"	Загрязнение жиклеров ХХ, подсос воздуха	Проверить герметичность, прочистить каналы
Двигатель глохнет при сбросе газа	Низкие обороты ХХ, обедненная смесь	Повысить обороты винтом количества, обогатить смесь (выкрутить винт качества)

После регулировки резко нажмите и отпустите педаль газа – двигатель должен быстро возвращаться к стабильным оборотам без остановки. При наличии газоанализатора оптимальный уровень CO на ХХ составляет 0.8-1.2%.

Проверка открытия дроссельных заслонок

После монтажа карбюратора убедитесь в правильном ходе дроссельных заслонок обеих камер. От этого зависит стабильность холостого хода, отзывчивость двигателя и расход топлива. Недостаточное или избыточное открытие нарушает баланс топливовоздушной смеси на всех режимах работы.

Проверка выполняется на холодном двигателе при снятом воздушном фильтре. Визуально оцените начальное положение заслонок и их синхронность. Ключевые параметры – зазоры в закрытом состоянии и угол полного открытия при максимальном нажатии педали акселератора.

Алгоритм проверки и регулировки

1. Контроль закрытого положения:
   • Ослабьте винт крепления троса газа
   • Убедитесь, что заслонки полностью опущены (рычаг должен упираться в регулировочный винт холостого хода)
2. Измерение зазоров:

   Камера	Нормальный зазор	Инструмент
   Первичная	0.7-0.8 мм	Щуп 0.8 мм
   Вторичная	0.3-0.5 мм	Щуп 0.4 мм

3. Корректировка:
   • Первичная камера: вращайте ограничительный винт рычага
   • Вторичная камера: подгибайте тягу привода
4. Проверка полного открытия:
   • Плавно выжмите педаль газа до упора
   • Проконтролируйте вертикальное положение заслонок (90° к корпусу)

При неполном открытии отрегулируйте длину троса. После регулировки повторно проверьте зазоры в закрытом состоянии – изменение положения троса может сбить начальную настройку.

Оптимизация работы ускорительного насоса

Ускорительный насос компенсирует обеднение смеси при резком нажатии на педаль газа, предотвращая провалы и рывки. Его некорректная работа проявляется в задержке отклика дросселя или хлопках в выпускной системе. Точная настройка гарантирует стабильность переходных режимов и улучшает динамику автомобиля.

Оптимизация требует контроля двух ключевых параметров: объема впрыскиваемой порции топлива и момента начала подачи. Регулировка осуществляется механическим воздействием на элементы насоса и подбором комплектующих. Обязательна проверка герметичности диафрагмы и каналов перед началом работ.

Ключевые параметры настройки

Основные регулируемые характеристики:

• Объем топливного впрыска – определяется ходом штока диафрагмы
• Угол начала подачи – момент срабатывания при открытии дросселя
• Длительность впрыска – регулируется профилем кулачка привода

Процедура настройки:

1. Снимите верхнюю крышку карбюратора и проверьте целостность диафрагмы насоса
2. Отрегулируйте ход штока подгибанием тяги привода (стандарт: 5-7 мм для ВАЗ)
3. Установите момент начала впрыска при 1-2 мм открытия дроссельной заслонки
4. Проверьте форму струи: должна быть плотной без распыления

Проблема	Решение
Слабый впрыск	Увеличить ход штока, проверить герметичность каналов
Ранняя подача	Отрегулировать зазор между кулачком и роликом
Распыление струи	Прочистить распылитель ускорительного насоса

Важно: после регулировки проведите дорожные испытания. При разгоне с 40 до 80 км/ч не должно возникать детонации или провалов. Для точной настройки используйте винт регулировки качества смеси холостого хода, согласуя его положение с работой насоса.

Тест реакции на резкое открытие газа

Проверка реакции двигателя на резкое открытие дроссельных заслонок – ключевой этап диагностики работы карбюратора Солекс после установки. Этот тест выявляет корректность настройки ускорительного насоса и переходных систем, напрямую влияя на приемистость автомобиля.

Для выполнения теста прогрейте двигатель до рабочей температуры (85–90°C). Убедитесь, что воздушный фильтр установлен. Перегазовку выполняйте резким, полным нажатием педали "газа" из режима холостого хода, наблюдая за поведением мотора.

Оценка результатов и возможные неисправности

Нормальная реакция:

• Мгновенный, без провалов, набор оборотов
• Отсутствие хлопков в карбюраторе или глушителе
• Плавное падение оборотов после отпускания педали

Характерные проблемы и их вероятные причины:

Симптом	Возможная причина
Глубокий провал оборотов с последующим набором	Недостаточная производительность ускорительного насоса, засорение распылителей
Хлопки в карбюраторе	Слишком бедная смесь в переходном режиме, подсос воздуха
Хлопки в глушителе	Переобогащенная смесь, неисправность системы зажигания
Задержка реакции мотора	Износ диафрагмы ускорительного насоса, низкий уровень топлива в поплавковой камере

Для устранения неполадок последовательно проверьте:

1. Работу ускорительного насоса (форма и дальность струи при резком открытии заслонки)
2. Уровень топлива в поплавковой камере
3. Состояние диафрагмы и клапанов ускорительного насоса
4. Чистоту жиклеров переходной системы и распылителей
5. Отсутствие подсоса воздуха через уплотнения

Проверка отсутствия подсоса воздуха

После установки карбюратора Солекс на двигатель классической серии ВАЗ критически важным этапом является проверка на отсутствие неучтенного подсоса воздуха. Даже незначительные утечки во впускном тракте после дроссельных заслонок приводят к обеднению топливно-воздушной смеси на режимах холостого хода и малых нагрузок.

Это проявляется в неустойчивой работе двигателя на холостом ходу, "провалах" при плавном нажатии на педаль газа, повышенных оборотах холостого хода, которые не удается отрегулировать стандартными винтами "качества" и "количества" карбюратора. Обнаружение и устранение подсосов – обязательное условие для нормальной работы силового агрегата.

Методы выявления подсоса воздуха

Для точного определения мест подсоса постороннего воздуха применяются несколько проверенных методов:

1. Визуальный и тактильный контроль:
   • Тщательно осмотрите места соединений: карбюратор с прокладкой и впускным коллектором, коллектор с головкой блока цилиндров (ГБЦ), вакуумные шланги (особенно идущие к вакуумному усилителю тормозов и трамблеру), заглушки на коллекторе, штуцеры.
   • Проверьте надежность затяжки гаек крепления карбюратора и болтов/гаек крепления впускного коллектора к ГБЦ. Затяжку болтов коллектора рекомендуется проводить на прогретом двигателе по схеме (от центра к краям).
2. Использование распыляемых составов (WD-40, очиститель карбюратора):
   • Запустите и прогрейте двигатель до рабочей температуры.
   • На работающем двигателе на малых оборотах холостого хода тонкой струей аккуратно обрызгайте составом места всех возможных соединений и прокладок (стык карбюратор-коллектор, коллектор-ГБЦ, вакуумные шланги, заглушки).
   • Если состав втягивается через неплотность, он временно "заклеивает" щель. Обороты холостого хода в этот момент кратковременно стабилизируются или повышаются.
   • Моментально выявленное таким образом место является источником подсоса.
3. Подача горючего газа (Пропан):
   • Внимание! Метод требует крайней осторожности из-за риска возгорания.
   • К баллону с пропаном (обычно используемому для газовых горелок) подсоедините гибкий шланг с тонким наконечником.
   • На работающем двигателе на холостом ходу аккуратно поднесите струю газа вдоль проверяемых стыков и соединений.
   • Попадание пропана через неплотность во впускной тракт вызовет мгновенное повышение оборотов двигателя (газ выступает как дополнительное топливо).
4. Дымогенератор (наиболее точный метод):
   • Специализированный прибор, подающий под небольшим давлением густой белый дым во впускной тракт (обычно через вакуумный шланг или снятый патрубок воздушного фильтра при заглушенном двигателе).
   • В местах негерметичности дым будет визуально выходить наружу, четко указывая на проблемное место.
   • Этот метод позволяет проверить герметичность всей системы, включая прокладки коллектора, уплотнения вакуумных приводов карбюратора (диафрагменный ускорительный насос, экономайзер) и корпус карбюратора на предмет трещин.

Ключевые точки для обязательной проверки:

Место возможного подсоса	Примечание
Прокладка между карбюратором и впускным коллектором	Самая частая проблема. Используйте новую качественную прокладку, затягивайте равномерно.
Прокладки впускного коллектора	Особенно в зоне 4-го цилиндра (нагревается сильнее). Проверьте плоскость прилегания коллектора к ГБЦ.
Вакуумный шланг к трамблеру (опережение зажигания)	Часто трескается, перетирается. Проверьте герметичность шланга и плотность посадки на штуцерах.
Вакуумный шланг к усилителю тормозов	Требует особого внимания из-за большого диаметра и высокого разрежения.
Заглушки на впускном коллекторе	Резиновые заглушки (если есть) со временем дубеют и трескаются.
Уплотнение винта "качества" (ХХ)	Изношенное уплотнительное кольцо винта регулировки смеси холостого хода.
Уплотнения вакуумных приводов карбюратора	Диафрагмы ускорительного насоса, экономайзера мощностных режимов.
Трещины в корпусе карбюратора или коллектора	Редко, но возможно, особенно на старых узлах.
Стык коллекторов (выпускного и впускного)	Актуально для двигателей с раздельными коллекторами (например, ВАЗ-2101-2103).

Обнаруженные неплотности устраняются заменой прокладок, шлангов, заглушек, ремонтом или заменой неисправных узлов. После устранения всех подсосов обязательно проведите окончательную регулировку холостого хода и, при необходимости, уровня топлива в поплавковой камере карбюратора Солекс.

Диагностика герметичности соединений

После установки карбюратора Солекс критически важно проверить герметичность всех соединений во избежание подсоса воздуха и нарушения топливоподачи. Неплотности приводят к обеднению смеси, плавающим оборотам двигателя и повышенному расходу топлива. Контроль выполняется визуально и с применением специальных методов.

Начните с осмотра прокладок под карбюратором и между его частями – они должны быть целыми, без перекосов. Проверьте затяжку крепежных гаек на коллекторе (момент 13-16 Н·м) и гаек крепления топливных штуцеров. Особое внимание уделите вакуумным патрубкам: трещины или размягченные участки недопустимы.

Методы проверки герметичности

Способ 1: Обороты холостого хода

• Запустите прогретый двигатель
• Резко нажмите и отпустите педаль газа
• Если обороты падают медленно или "зависают" – вероятен подсос воздуха

Способ 2: Распыление очистителя

1. Заведите мотор и установите стабильные холостые обороты
2. Распыляйте средство WD-40 или очиститель карбюратора на стыки
3. Рост оборотов при попадании жидкости на участок указывает на подсос

Способ 3: Дымогенератор (профессиональный)

• Подключите генератор дыма к вакуумному порту коллектора
• Визуально фиксируйте выход дыма в проблемных зонах
• Метод эффективен для скрытых полостей

Зона риска	Признак негерметичности
Фланцевое соединение с коллектором	Запотевание масла, следы копоти
Топливные штуцеры	Запах бензина, капли топлива
Винт "качества" смеси	Нестабильность ХХ при касании отверткой

Обнаруженные неплотности устраняйте немедленно: заменой прокладок, подтяжкой соединений или установкой новых хомутов. Вакуумные трубки должны плотно садиться на штуцеры без замятин. Повторную диагностику выполняйте после каждого вмешательства.

Калибровка поплавкового механизма

Правильная настройка уровня топлива в поплавковой камере критична для стабильной работы карбюратора. Неверная калибровка приводит к переобогащению или обеднению смеси, рывкам двигателя, повышенному расходу топлива и затрудненному запуску.

Для регулировки потребуется штангенциркуль или линейка, а также плоская отвертка. Карбюратор должен быть снят с двигателя и очищен от загрязнений, поплавковый механизм демонтирован для точных измерений.

Порядок регулировки

1. Замер исходного уровня
   • Переверните крышку карбюратора поплавками вверх
   • Измерьте расстояние от плоскости привалочной прокладки до верхней точки поплавка
   • Стандартное значение для ВАЗ "классика": 34±0.5 мм
2. Корректировка положения
   • Аккуратно подогните язычок, упирающийся в шарик игольчатого клапана
   • Подгиб вверх → уровень топлива повышается
   • Подгиб вниз → уровень топлива понижается
3. Проверка хода поплавка
   • Обеспечьте свободный ход без заеданий
   • Проверьте расстояние при полностью опущенном поплавке: 8±0.5 мм
   • Отрегулируйте упорный язычок плоскогубцами

Параметр	Нормативное значение	Последствия отклонения
Уровень топлива	34±0.5 мм	Выше нормы - перелив, ниже нормы - "голодание"
Ход поплавка	8±0.5 мм	Меньше - недостаточное наполнение, больше - риск заклинивания

После сборки обязательна проверка герметичности игольчатого клапана и отсутствия течей. При работающем двигателе уровень должен находиться на середине наклонной плоскости камеры (визуально через смотровое окно или после откручивания пробки).

Настройка свободного хода поплавка

Свободный ход поплавка определяет зазор между игольчатым клапаном и поплавком в момент закрытия топливного канала. Неверная регулировка приводит к переливу или недоливу горючего в камеру, напрямую влияя на стабильность работы двигателя.

Для замера снимите крышку поплавковой камеры, переверните её и расположите горизонтально. Игольчатый клапан должен быть установлен. Замер выполняется между поверхностью поплавка (ближней к прокладке крышки) и прокладкой в момент, когда язычок поплавка слегка касается шарика клапана, но не утапливает его.

Порядок регулировки

Нормативное значение: 1±0.25 мм для большинства модификаций Солекс (уточняйте в спецификации вашей модели).

1. Отсоедините топливный шланг, снимите крышку поплавковой камеры.
2. Переверните крышку. Убедитесь, что поплавки не залипают на оси, двигаются свободно.
3. Штангенциркулем или щупом измерьте расстояние между прокладкой крышки и плоскостью поплавка в крайнем верхнем положении.
4. При отклонении от нормы аккуратно подогните язычок поплавка, воздействуя на него тонкой отвёрткой:
   • Уменьшить зазор → согните язычок от иглы
   • Увеличить зазор → согните язычок к игле
5. Повторяйте замер после каждого изменения до достижения нормы. Проверьте параллельность поплавков относительно камеры.

Симптомы при ошибке	Последствия
Зазор меньше нормы	Перелив топлива, повышенный расход, чёрный дым
Зазор больше нормы	Недостаток топлива, провалы при разгоне, падение мощности

После регулировки установите крышку на место, подключите топливопровод. Проверьте отсутствие подтеканий при работе двигателя. Корректировка холостого хода обязательна после вмешательства в поплавковый узел.

Проверка расхода топлива

После установки карбюратора Солекс обязательна контрольная проверка реального расхода горючего для выявления отклонений от нормы и точной настройки. Замеры проводятся в условиях обычной эксплуатации автомобиля с фиксацией пройденного расстояния и объема заправленного топлива.

Исключите утечки в топливной системе, прогрейте двигатель до рабочей температуры и убедитесь в стабильности холостого хода перед началом теста. Используйте только качественное топливо и проверьте давление в шинах – эти факторы существенно влияют на точность результатов.

Порядок замера

1. Заправьте бак "под горловину", обнулите суточный счетчик пробега
2. Эксплуатируйте авто в смешанном цикле (город/трасса) минимум 200 км
3. Повторно заправьтесь на той же АЗС тем же пистолетом до срабатывания отсечки
4. Рассчитайте расход по формуле: (Объем заправки × 100) / Пробег

Показатель	Норма для ВАЗ 2101-2107
Городской цикл	8.5-10 л/100км
Загородный цикл	7.0-8.5 л/100км
Смешанный цикл	8.0-9.0 л/100км

При отклонениях более 10% потребуется регулировка:

• Повышенный расход – проверьте уровень топлива в поплавковой камере, герметичность игольчатого клапана, угол опережения зажигания
• Пониженный расход с потерей мощности – отрегулируйте качество смеси винтами "качества" и "количества", проверьте пропускную способность жиклеров

Контроль СО/СН на ходу

После установки карбюратора Солекс на классические модели ВАЗ обязателен контроль уровня выбросов CO/CH во время движения. Это позволяет оценить работу системы питания в динамичных режимах, недостижимых при стендовой диагностике на холостом ходу.

Для выполнения процедуры потребуется портативный газоанализатор с возможностью записи данных в реальном времени. Автомобиль прогревается до рабочей температуры, датчик прибора устанавливается в выхлопную трубу, после чего проводятся тестовые заезды с фиксацией показателей на разных скоростях и нагрузках.

Порядок выполнения замера

1. Обеспечьте стабильную работу двигателя (температура 90°C)
2. Закрепите датчик газоанализатора в выхлопной системе
3. Проведите серию тестовых режимов:
   • Равномерное движение 60 км/ч
   • Разгон с переходом на 80 км/ч
   • Движение с нагрузкой (подъем)
   • Торможение двигателем
4. Фиксируйте показатели при каждом изменении режима

Критерии корректной настройки:

Режим холостого хода	CO: 0.5-1.2%	CH: до 300 ppm
60 км/ч (равномерно)	CO: 0.1-0.5%	CH: до 200 ppm
Резкий разгон	Допустимо кратковременное повышение CH до 600 ppm

При превышении норм выполните регулировку: обогащение смеси корректируется винтом качества холостого хода и выбором жиклеров, обеднение требует проверки герметичности каналов и уровня топлива в поплавковой камере. Повторяйте замеры после каждой корректировки.

Тест динамических характеристик

После установки карбюратора Солекс на классические модели ВАЗ (2101-2107) обязателен тест динамических характеристик. Проверка выполняется на безопасном участке дороги с сухим покрытием при температуре двигателя 90°С. Начинайте с плавного разгона на 2-3 передаче, фиксируя отзывчивость педали газа и отсутствие провалов.

Основной акцент – на резком разгоне с 40 до 100 км/ч на 4 передаче. Засеките время секундомером: для исправной системы с правильно настроенным Солекс показатель должен составлять 15-18 секунд. Параллельно контролируйте стабильность работы двигателя под нагрузкой и плавность набора скорости.

Критерии оценки

Обращайте внимание на следующие параметры:

• Отсутствие детонации при полном нажатии педали газа
• Ровная тяга без рывков и "зависаний" оборотов
• Плавное снижение оборотов при сбросе газа
• Отсутствие черного или сизого дыма из выхлопа

При выявлении проблем проверьте:

1. Уровень топлива в поплавковой камере
2. Состояние ускорительного насоса
3. Качество распыла топлива в диффузорах

Тип неисправности	Возможная причина
Провал при резком разгоне	Засор жиклеров, неисправность ускорительного насоса
Двигатель "захлебывается"	Перелив топлива, высокий уровень в поплавковой камере
Снижение динамики	Неверный подбор жиклеров, подсос воздуха

Анализ устойчивости холостого хода

Устойчивость холостого хода – ключевой индикатор корректной настройки карбюратора Солекс. Нестабильные обороты (плавание стрелки тахометра, вибрации, попытки заглохнуть) свидетельствуют о нарушениях в работе системы питания или смежных узлов. Анализ проводится на прогретом до рабочей температуры двигателе при отключенных потребителях энергии.

Основные факторы влияющие на стабильность холостого хода включают: герметичность впускного тракта, уровень топлива в поплавковой камере, состояние жиклеров и каналов ХХ, корректность установки винтов "качества" и "количества", исправность экономайзера принудительного холостого хода (ЭПХХ), угол опережения зажигания, состояние свечей и высоковольтных проводов. Любой дисбаланс в этих элементах немедленно отражается на оборотах.

Диагностика и устранение неисправностей

Для выявления причин нестабильности выполните последовательную проверку:

1. Поиск подсоса воздуха: Обработайте места соединений карбюратора, впускного коллектора и вакуумных шлангов очистителем (WD-40 или аналогом). Рост оборотов укажет на разгерметизацию.
2. Контроль уровня топлива: Снимите крышку карбюратора, убедитесь что уровень находится строго по центру контрольного окна. Отклонения регулируют изгибом язычка поплавка.
3. Проверка системы ХХ: Продуйте сжатым воздухом каналы холостого хода и топливный жиклер (ЖХХ). Убедитесь в чистоте воздушного жиклера (ВВХ) и отсутствии засоров в переходных отверстиях.
4. Настройка винтов: Вращением винта "количества" установите обороты ~750-800 об/мин. Винтом "качества" добейтесь максимальных оборотов, затем вернитесь винтом "количества" к норме.

Таблица: Реакции двигателя и возможные причины

Симптом	Вероятная причина
Обороты резко падают и восстанавливаются	Загрязнен ЖХХ, низкий уровень топлива, подсос воздуха
Двигатель глохнет при сбросе газа	Неисправен ЭПХХ, засорены переходные отверстия
Плавающие обороты после прогрева	Высокий уровень топлива, неотрегулирован винт "качества"

Дополнительно проверьте угол опережения зажигания (должен соответствовать 3-5° до ВМТ на холостых), состояние центробежного и вакуумного регуляторов трамблера, компрессию в цилиндрах. Устойчивая работа под нагрузкой (включение фар, печки) подтверждает правильность регулировок.

Доводка регулировок под нагрузкой

После базовой настройки холостого хода и частичных нагрузок обязательна проверка работы двигателя под реальной нагрузкой. Для этого выполняют тест-драйв автомобиля с контролем реакции на резкое открытие дросселя, разгон в подъем и движение на высшей передаче с постоянной скоростью. Детонационные стуки, провалы или рывки при разгоне сигнализируют о необходимости коррекции топливных жиклеров.

Основной инструмент для точной доводки – анализ цвета центрального электрода свечей зажигания после работы под нагрузкой. Нормальным считается кирпично-коричневый оттенок, белый указывает на обеднение смеси, черный сажевый нагар свидетельствует о переобогащении. Проверку выполняют на прогретом двигателе после 10-15 км активной езды с частыми разгонами.

Этапы регулировки

• Корректировка топливных жиклеров:
  • Главный жиклер: влияет на смесь при 70-100% открытия дросселя. Обеднение при детонации – уменьшение размера на 2,5-5 единиц.
  • Жиклер ускорительного насоса: устраняет провалы при резком нажатии педали. Увеличение производительности струи или хода диафрагмы при задержке отклика.
• Настройка экономайзера:
  • Проверка включения при 85-90% открытия дросселя.
  • Замена клапана экономайзера при устойчивых переобогащениях на высоких оборотах.
• Финишная регулировка качества смеси:
  1. Прогреть двигатель до рабочей температуры.
  2. Разогнаться на ровном участке до 90 км/ч на IV передаче.
  3. Резко нажать газ "в пол" на 5-7 секунд.
  4. Выключить зажигание без сброса оборотов (без торможения двигателем).
  5. Проверить цвет электродов свечей.

Симптом	Причина	Решение
Детонация при разгоне	Слишком бедная смесь	Увеличить главный жиклер на 2,5-5 единиц
Черный дым при резком ускорении	Переобогащение	Проверить уровень топлива в поплавковой камере, уменьшить жиклер ускорителя
Провал мощности при нажатии педали	Недостаток топлива при разгоне	Увеличить производительность ускорительного насоса

Критически важно выполнять изменения жиклеров поэтапно с обязательной повторной проверкой под нагрузкой. Одновременная замена нескольких элементов затрудняет выявление конкретной причины дефекта. После каждой коррекции проводят новый цикл тест-драйва со снятием свечей.

Защита карбюратора термоэкраном

Термоэкран для карбюратора Солекс – металлическая пластина-прокладка, устанавливаемая между нижней частью карбюратора и впускным коллектором. Его ключевая задача – снижение теплопередачи от разогретого коллектора и блока цилиндров к корпусу карбюратора, предотвращая перегрев топливной смеси.

Перегрев карбюратора на классических моделях ВАЗ (особенно в пробках или жару) приводит к закипанию бензина в каналах, обеднению смеси, падению мощности и "стрельбе" в глушитель. Термоэкран создает тепловой барьер, поддерживая стабильную температуру топлива и улучшая работу двигателя в тяжелых условиях.

Особенности и установка термоэкрана

Стандартный термоэкран для Солекс изготавливается из алюминия или стали толщиной 3-5 мм и повторяет форму посадочного места карбюратора. Для монтажа необходимо:

1. Снять карбюратор с коллектора.
2. Удалить старую картонную или паронитовую прокладку.
3. Очистить привалочные поверхности коллектора и карбюратора от остатков прокладки.
4. Установить термоэкран на коллектор, совместив отверстия под шпильки.
5. Нанести тонкий слой термостойкого герметика (например, ABRO) на обе стороны экрана.
6. Сверху установить новую стандартную картонную прокладку.
7. Смонтировать карбюратор, равномерно затянув гайки крест-накрест.

Критические моменты:

• Герметик наносится без фанатизма – излишки не должны попадать внутрь каналов.
• Обязательна замена штатной прокладки между экраном и карбюратором на новую.
• Затяжку гаек проводить динамометрическим ключом (момент 12-16 Н·м) во избежание деформации корпуса.

Преимущества	Недостатки
Снижение температуры карбюратора на 15-25°C	Риск подсоса воздуха при некачественной установке
Устранение паровых пробок в топливных каналах	Необходимость замены прокладок при демонтаже
Стабильные холостые обороты в жару	Увеличение высоты узла (проверьте зазор под капотом)

Для усиления эффекта комбинируйте термоэкран с теплоизоляцией топливной магистрали и проверкой работы системы вентиляции картера – забитый сапун повышает температуру под капотом. Регулярно контролируйте герметичность соединений после установки.

Техническое обслуживание после обкатки

После завершения обкаточного периода (500-1000 км) выполните комплексную проверку карбюратора и смежных систем. Убедитесь в отсутствии подтёков топлива на соединениях, герметичности вакуумных шлангов и корректной работе приводов. Проверьте момент затяжки крепёжных гаек карбюратора – ослабление резьбы часто возникает из-за вибраций на новом узле.

Произведите регулировку холостого хода на прогретом двигателе: установите обороты 750-850 об/мин винтом «количества» смеси, затем добейтесь максимальных оборотов винтом «качества». Снова снизьте обороты до нормы винтом «количества». Повторяйте цикл до стабильной работы. Контролируйте содержание CO в выхлопе газоанализатором (оптимально 0.5-1.2%).

Плановые операции

• Чистка воздушного фильтра: Продуйте элемент сжатым воздухом или замените при сильном загрязнении
• Диагностика поплавковой камеры: Измерьте уровень топлива спецтрубкой через пробку (стандарт 25±1 мм)
• Калибровка жиклёров: При повышенном расходе сверьте номиналы с рекомендациями для вашего объёма двигателя

Параметр	Норма для 1.5 л	Норма для 1.6 л
Главный топливный жиклёр	112.5	115
Воздушный жиклёр	135	150
Диаметр диффузора	21 мм	22 мм

1. Промывка сетки фильтра: Снимите топливоподводящий штуцер, извлеките и очистите металлическую сетку
2. Проверка ускорительного насоса: Резко откройте дроссель – струи топлива должны бить синхронно из обоих распылителей
3. Смазка тросов: Обработайте приводы заслонок графитовой смазкой через маслёнки

Каждые 10 000 км очищайте каналы системы холостого хода сжатым воздухом и заменяйте топливный фильтр. При появлении провалов при разгоне проверьте диафрагму экономайзера мощностных режимов на эластичность и целостность.

Проверка расхода топлива в разных режимах

После установки и базовой настройки карбюратора Солекс обязательна проверка фактического расхода горючего на различных режимах работы двигателя. Это позволяет объективно оценить правильность подбора жиклеров, уровня топлива в поплавковой камере и качества регулировок.

Контроль проводится в реальных дорожных условиях на прогретом до рабочей температуры двигателе. Замеры выполняются методом контрольного проезда по фиксированному маршруту с заправкой до полного бака перед началом теста и после его завершения для точного вычисления потребления топлива.

Этапы тестирования и анализ результатов

Проверка включает последовательную имитацию основных эксплуатационных режимов:

1. Городской цикл: Движение с частыми остановками (20-50 км/ч), оборотами 1500-2500 об/мин. Норма для "классики": 8-10 л/100км
2. Трасса (крейсерская скорость): Равномерное движение 80-90 км/ч (2500-3500 об/мин). Целевой показатель: 6-7.5 л/100км
3. Резкие ускорения: Интенсивный разгон с полным открытием дросселя
4. Холостой ход: Контроль стабильности оборотов и расхода при 3-5 минутах работы на "нейтрали"

Критические отклонения от нормы и их вероятные причины:

Симптом	Возможная неисправность
Перерасход во всех режимах	Высокий уровень топлива в поплавковой камере, забит воздушный жиклер ГДС
Провалы при разгоне	Недостаточная производительность ускорительного насоса
Увеличение расхода на трассе	Неправильно подобраны главные топливные жиклеры
Повышенный расход на холостом ходу	Неверная регулировка винта "качества" или засорение каналов СХХ

При выявлении аномалий последовательно проверяются: герметичность диафрагмы экономайзера, корректность работы экономайзера принудительного холостого хода (ЭПХХ), отсутствие подсоса воздуха. Регулировочные работы выполняются только после полного остывания двигателя с обязательной последующей повторной проверкой расхода.

Испытания при резких перепадах температур

Резкие температурные колебания (например, от -25°C зимним утром до +15°C после запуска двигателя) создают критическую нагрузку на карбюратор Солекс. Основная проблема – конденсация топлива на холодных стенках камер и жиклёрах, что нарушает стабильность топливовоздушной смеси. Это проявляется в виде кратковременного "провала" оборотов, рывков при разгоне или самопроизвольной остановке двигателя в первые минуты работы.

Особое внимание уделяется герметичности соединений: при перепадах температур уплотнительные кольца и прокладки теряют эластичность. Проверяется реакция поплавковой камеры – резкое нагревание может вызвать закипание остатков топлива с образованием паровых пробок, блокирующих подачу бензина. Для минимизации рисков обязательна проверка корректности работы пускового устройства и ускорительного насоса.

Рекомендации для стабильной работы

Ключевые доработки:

• Замена штатных картонных прокладок под крышкой поплавковой камеры на термостойкие паронитовые
• Установка медных шайб под жиклёры для улучшения теплопередачи
• Контроль зазора между поплавками и игольчатым клапаном (1±0.1 мм)

Диагностика проблем после перепадов:

Симптом	Вероятная причина	Решение
Глохнет на холостом ходу	Обледенение дроссельных заслонок	Проверить подачу ОЖ на подогрев
Провалы при резком газе	Зависание иглы ускорительного насоса	Чистка распылителя, замена диафрагмы
Повышенный расход	Разбухание резины уплотнителей	Замена колец на FPM-резину

Фиксация всех регулировочных винтов

После завершения всех регулировок карбюратора Солекс необходимо надёжно зафиксировать винты для предотвращения самопроизвольного изменения настроек из-за вибраций двигателя. Каждый регулировочный элемент должен быть стабилизирован с применением специальных средств фиксации резьбовых соединений.

Особое внимание уделите винтам качества смеси холостого хода и количества оборотов холостого хода, так как их несанкционированное смещение напрямую влияет на стабильность работы двигателя. Также проверьте фиксацию винта регулировки пускового устройства и ограничителя дроссельной заслонки первой камеры при наличии.

Порядок фиксации винтов

1. Винты холостого хода:
   • Аккуратно очистите резьбовую часть от загрязнений
   • Нанесите каплю анаэробного фиксатора резьбы (Loctite 243 или аналог)
   • Затяните с моментом не более 0,5-0,7 Н·м
2. Винт пускового устройства:
   • Фиксируйте после выставления зазора 1,0-1,2 мм
   • Используйте фиксатор средней прочности
3. Ограничитель дросселя:
   • Контролируйте свободный ход заслонки после фиксации
   • Применяйте минимальное количество фиксатора

Элемент регулировки	Тип фиксатора	Момент затяжки (Н·м)
Винт качества смеси (ХХ)	Средней прочности	0,5
Винт количества оборотов (ХХ)	Средней прочности	0,7
Регулятор пускового устройства	Низкой прочности	0,4

Важно: перед нанесением фиксатора обезжирьте контактные поверхности. Избегайте попадания состава в топливные каналы и на резиновые уплотнители. После фиксации дайте составу полное время полимеризации согласно инструкции производителя (обычно 12-24 часа).

Финальная проверка надёжности креплений

После завершения монтажа карбюратора и подключения всех элементов переходите к тщательной ревизии механических соединений. Каждое крепление влияет на герметичность системы и стабильность работы двигателя, поэтому пропуск этого этапа недопустим.

Убедитесь, что корпус карбюратора плотно прилегает к впускному коллектору без перекосов. Проверьте равномерность затяжки всех четырёх гаек крепления – слабое усилие приведёт к подсосу воздуха, а чрезмерное может сорвать резьбу или повредить прокладку.

Ключевые узлы для контроля

1. Гайки крепления к коллектору: Доведите момент затяжки до 1,6-2,0 кгс·м динамометрическим ключом крест-накрест.
2. Кронштейн троса газа: Проверьте отсутствие люфта в месте фиксации к корпусу карбюратора.
3. Топливная магистраль: Убедитесь в надёжности затяжки хомутов на штуцерах.

• Вакуумные трубки: Контролируйте плотность посадки на штуцерах модуля опережения зажигания и крышки трамблёра.
• Электроклапан ЭПХХ: Проверьте фиксацию разъёма и отсутствие перегибов провода.
• Воздушный фильтр: Удостоверьтесь в правильной установке уплотнительного кольца на корпусе.

Элемент	Тип крепежа	Метод проверки
Топливный шланг	Винтовой хомут	Попытка проворота рукой
Крышка трамблёра	Пружинная защёлка	Визуальный осмотр зазоров
Кронштейн воздушной заслонки	Винты М4	Затяжка отвёрткой

Список источников

При подготовке материалов по установке карбюратора Солекс на классические модели ВАЗ критически важна опора на проверенные технические источники. Это гарантирует точность инструкций и безопасность выполнения работ.

Основу составили специализированные ресурсы по ремонту отечественных автомобилей, включая официальную документацию, практические руководства и экспертные обсуждения. Ниже приведены ключевые материалы для углубленного изучения темы.

Техническая литература и ресурсы

• Официальное руководство по ремонту ВАЗ 2101-2107 издательства "ЗАЗ"
• Мануал производителя карбюраторов Солекс (Пекар)
• Специализированные порталы: "Автодата", "ВАЗ Ремонт"
• Форумные разделы "Классика" на Drive2 и Drom.ru
• Технические бюллетени автомобильного журнала "За рулём"
• Видеоархивы каналов "Гараж 54" и "Автоэлектрик ВЧ" в YouTube
• Практическое пособие "Карбюраторы Солекс: регулировка и ремонт"

Видео: КАК СДЕЛАТЬ??? Как поставить карбюратор солекс на классику (ВАЗ 2101-2107).


• Когда ставить зимние шины - выбор и сроки замены

• Opel Astra GTC - Отзывы владельцев и технические данные

• Toyota Noah - модели, характеристики и отзывы
