Установка колец на поршень - процесс монтажа и замены

Статья обновлена: 18.08.2025

Поршневые кольца – критически важные компоненты двигателя, обеспечивающие герметичность камеры сгорания, контроль расхода масла и эффективный теплоотвод от поршня.

Неправильный монтаж этих элементов неизбежно приводит к снижению компрессии, повышенному расходу масла, потере мощности и преждевременному износу цилиндропоршневой группы.

Точное соблюдение технологии установки и замены колец определяет ресурс и надежность силового агрегата.

В этом материале детально разберем ключевые этапы процесса: подготовку деталей, корректную ориентацию колец, методы безопасной установки на поршень и проверку зазоров.

Чистка поршней: удаление нагара и остатков старых колец

Тщательная очистка поршня – обязательный этап перед установкой новых колец. Неудалённый нагар нарушает теплопередачу, провоцирует перегрев и ускоряет износ деталей. Остатки старых колец или их фрагменты в канавках помешают правильной посадке новых колец, что приведёт к потере компрессии и повышенному расходу масла.

Для эффективной очистки поршень необходимо надёжно зафиксировать в тисках с мягкими губками или держателе, исключающем деформацию. Особое внимание уделяется кольцевым канавкам – они требуют наиболее скрупулёзной обработки. Работы проводятся в хорошо проветриваемом помещении с использованием средств индивидуальной защиты из-за токсичности продуктов сгорания.

Методы и инструменты для очистки

Применяют несколько основных способов удаления загрязнений:

Механическая очистка: Используются щётки из латунной или нейлоновой щетины, деревянные или пластиковые скребки, не повреждающие металл. Закалённый нагар в канавках аккуратно удаляют обломком старого кольца, держа его перпендикулярно поверхности.
Химические средства: Специализированные очистители нагара (аэрозоли или жидкости) наносятся согласно инструкции. Поршень выдерживается определённое время, после чего размягчённые отложения легко снимаются щёткой.
Ультразвуковая очистка: Наиболее эффективный метод. Поршень погружается в ванну со специальным раствором, где под действием ультразвука нагар отслаивается даже из труднодоступных мест.

Ключевые этапы процесса:

Предварительная очистка: Удаление крупных частиц нагара и мусора скребком или щёткой.
Обработка канавок: Тщательная чистка пазов под кольца до полного удаления нагара и следов старых колец. Проверка ширины и чистоты канавки щупом или новым кольцом.
Очистка поверхности: Удаление нагара с юбки поршня, днища и отверстий под поршневой палец.
Промывка: Обильное смывание остатков чистящих средств и абразивных частиц керосином, соляркой или специальным очистителем.
Сушка: Полное высушивание поршня сжатым воздухом. Визуальный контроль чистоты всех поверхностей, особенно канавок.

Критические ошибки:

Использование стальных щёток или абразивных материалов, оставляющих царапины.
Неполное удаление нагара из кольцевых канавок, создающее препятствия для новых колец.
Применение чрезмерного усилия, ведущее к повреждению перемычек между канавками.
Недостаточная промывка, оставляющая химические остатки или абразивную пыль.

Идеально очищенный поршень гарантирует правильную установку колец, их надёжное прилегание к стенкам цилиндра и стабильную работу двигателя.

Снятие старых поршневых колец: правильная техника демонтажа

Перед началом демонтажа убедитесь в чистоте рабочей зоны и наличии необходимого инструмента: специальных съёмников для поршневых колец (или тонких плоских отвёрток) и чистой ветоши. Очистите поршень от крупных отложений нагара, особое внимание уделяя канавкам под кольца – остатки сажи или лака могут затруднить извлечение.

Зафиксируйте поршень в тисках с мягкими губками, избегая перекоса и чрезмерного сжатия юбки. Расположите поршень так, чтобы канавки колец были легко доступны, а замки колец находились в удобном для работы положении. Не допускайте контакта шатуна с тисками.

Последовательность демонтажа

Начните с верхнего компрессионного кольца. Аккуратно введите кончик съёмника или тонкой плоской отвёртки в зазор замка кольца.
Медленно раздвигайте концы кольца, прикладывая усилие строго в плоскости канавки. Избегайте перекоса и рывков.
После расширения зазора достаточно для снятия, плавно сдвиньте кольцо вдоль канавки и снимите с поршня. Не растягивайте кольцо больше необходимого минимума.
Повторите процедуру для второго компрессионного кольца, соблюдая осторожность.
Снимите маслосъёмное кольцо, состоящее из двух тонких стальных колец (расширителей) и расширителя-прокладки:
- Сначала снимите верхний и нижний стальные кольца тем же методом, что компрессионные.
- Извлеките волнообразный расширитель-прокладку, поддев его отвёрткой за край – он не требует разжима.

Тип кольца	Особенности демонтажа	Риски при нарушении техники
Верхнее компрессионное	Наибольшее нагарообразование, требует тщательной очистки канавки перед снятием	Деформация кольца, сколы на поршне
Маслосъёмное кольцо	Хрупкие компоненты, легко повредить при излишнем усилии	Разрыв стальных кольцевых элементов, потеря упругости расширителя

Важно: Сразу после снятия раскладывайте кольца в порядке их расположения на поршне или помечайте. Не используйте молоток, пассатижи или грубый инструмент – хрупкий чугун или сталь легко ломаются. Проверьте канавки поршня на предмет задиров, остатков кокса и износа – при обнаружении дефектов поршень подлежит замене.

Дефектовка новых колец: проверка размера и целостности

Перед установкой новых колец обязательна дефектовка для исключения брака. Первичный визуальный осмотр выявляет механические повреждения: царапины, забоины, трещины или следы коррозии на рабочей поверхности и торцах. Особое внимание уделяют стыковым замкам – они должны быть чистыми, без заусенцев и деформаций.

Измерение радиальной толщины кольца микрометром подтверждает соответствие чертежу. Разновысокость (разница в толщине по окружности) недопустима. Параллельно проверяют осевую ширину кольца в нескольких точках щупом или штангенциркулем – отклонение от номинала приводит к некорректной работе канавки поршня.

Контроль упругости и замка

Проверка упругости выполняется двумя методами:

Сравнительный: кольцо сжимают до рабочего зазора в замке, усилие сравнивают с эталонным образцом на специальном стенде. Значительные отклонения указывают на некондицию.
Абсолютный: измерение силы, необходимой для сжатия замка до нормированного зазора, динамометром.

Контроль замка:

Кольцо устанавливают в калибровочный цилиндр (или участок гильзы), выровняв перпендикулярно оси.
Зазор в замке замеряется набором щупов. Результат обязан соответствовать спецификации двигателя.
Неравномерный зазор по окружности при проворачивании кольца сигнализирует о эллипсности.

Параметр	Инструмент	Допуск
Радиальная толщина	Микрометр	±0.01 мм
Осевая ширина	Штангенциркуль/щуп	По канавке поршня -0.05/+0.02 мм
Зазор в замке	Щупы	Согласно мануалу ДВС

Финишный этап – проверка прилегания к зеркалу цилиндра. Кольцо помещают в гильзу, прижимают поршнем дном для центровки. Щупом замеряют зазор по всей окружности – превышение 0.05 мм указывает на деформацию. Просвет через кольцо при направленном свете недопустим.

Определение порядка установки верхних компрессионных колец

Верхние компрессионные кольца имеют асимметричную конструкцию и требуют строго определённой ориентации при монтаже. Наружный край кольца обычно маркируется обозначениями "TOP", "T" или точкой, которые всегда должны быть направлены в сторону камеры сгорания (вверх). Несоблюдение этого правила приведёт к нарушению герметичности цилиндра и ускоренному износу деталей.

При отсутствии маркировки ориентацию определяют по геометрии кольца. У конических колец узкий острый край располагают вниз, а широкий скос – вверх. Бочкообразные кольца монтируют выпуклой стороной наружу. Верхнее компрессионное кольцо всегда устанавливается первым, перед вторым компрессионным и маслосъёмными кольцами.

Критерии правильной установки

Маркировка: Надписи "TOP" или метки обязаны смотреть вверх
Конструкция:
- Коническое кольцо: скос большого диаметра – вверх
- Бочкообразное кольцо: выпуклая сторона – вверх
Инструмент: Использование съёмника для предотвращения деформации
Расположение замков: Смещение стыков колец относительно друг друга на 120°

Тип кольца	Визуальный признак	Правильное положение
Коническое	Скошенная кромка	Широкий скос вверх
Бочкообразное	Выпуклая поверхность	Выпуклость вверх
С маркировкой	Надпись "TOP"	Надпись вверх

Монтаж нижних маслосъемных колец на поршень

Перед установкой убедитесь, что канавки под кольца на поршне тщательно очищены от нагара и загрязнений. Проверьте зазор в канавке маслосъемного кольца щупом – превышение допустимых значений требует замены поршня. Подготовьте новые кольца, сверяя их маркировку и тип с требованиями двигателя.

Нижнее маслосъемное кольцо обычно состоит из трех элементов: двух тонких стальных распорных колец (располагаются сверху и снизу) и гофрированного расширителя (пружины), размещаемого между ними. Соберите комплект на чистой поверхности, убедившись в отсутствии деформации компонентов.

Технология установки

Расположите гофрированный расширитель в нижней канавке поршня. Совместите замок расширителя с меткой на поршне (обычно "TOP") или ориентируйте его в сторону днища поршня согласно инструкции производителя. Замок должен находиться строго напротив метки.
Установите нижнее распорное кольцо поверх расширителя. Используйте специальный съемник для колец или аккуратно разведите концы пальцами, избегая перекоса и чрезмерного растяжения. Замок кольца сместите относительно замка расширителя на 15-30°.
Аналогично смонтируйте верхнее распорное кольцо. Его замок должен быть смещен относительно замка нижнего распорного кольца на 15-30° в противоположную сторону. Общий угол между замками всех трех компонентов – около 120°.

После монтажа проверьте:

Свободное проворачивание колец в канавке пальцем без заеданий.
Правильность расположения замков (равномерное смещение).
Отсутствие перекоса элементов в канавке.

Использование щипцов для безопасной установки колец

Щипцы для колец исключают деформацию и микротрещины при монтаже, возникающие при ручной растяжке. Инструмент равномерно распределяет нагрузку по окружности кольца, сохраняя его геометрию и компрессионные свойства. Работа без щипцов часто приводит к поломке колец или снижению герметичности камеры сгорания.

Конструкция щипцов предусматривает регулировку раствора губок под разные диаметры поршней. Резиновые накладки на рабочих поверхностях предотвращают царапины на юбке поршня и зеркале цилиндра при случайном контакте. Качественный инструмент изготавливается из легированной стали с антикоррозионным покрытием.

Порядок работы щипцами:

Подберите щипцы, соответствующие диаметру поршня
Установите кольцо строго параллельно канавке поршня
Совместите концы губок с зазором кольца
Плавно сведите рукоятки до легкого натяга
Наденьте кольцо на поршень без перекоса
Медленно ослабьте давление для контролируемого сжатия

Тип щипцов	Применение	Макс. диаметр (мм)
С регулируемым шагом	Универсальные для легковых авто	120
Телескопические	Грузовые двигатели	200
С храповым механизмом	Спортивные поршни	110

Контролируйте положение стопорных штифтов в канавках при установке составных маслосъемных колец. Перекос даже на 2-3° вызывает задиры цилиндра. После монтажа проверяйте свободу вращения колец в канавках пальцем – заклинивание свидетельствует о деформации.

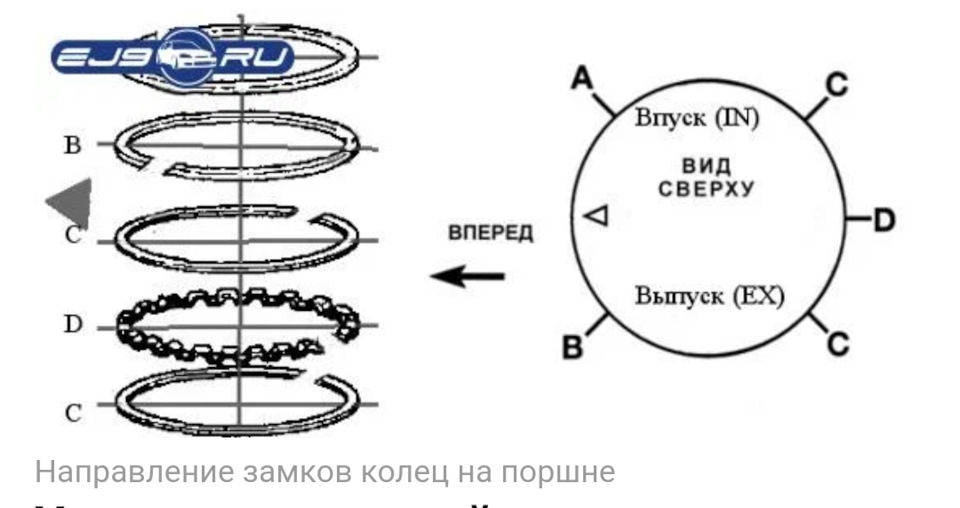

Выбор угла смещения замков колец при посадке в цилиндр

Замки поршневых колец представляют технологические зазоры для теплового расширения, которые при неправильном расположении создают каналы для прорыва газов и попадания масла в камеру сгорания. Смещение стыков относительно друг друга и критичных зон цилиндра – обязательное условие надежной работы двигателя.

Правильная ориентация замков минимизирует газопроницаемость, обеспечивает равномерное распределение давления на стенки цилиндра и предотвращает локальный перегрев. Углы выбираются с учетом количества колец, конструкции поршня и направления нагрузки в цилиндре.

Стандартные схемы смещения

Распространенные конфигурации для 3-кольцевых поршней:

Тип кольца	Угол смещения	Ориентир
Верхнее компрессионное	0° (база)	Смещение от оси поршневого пальца
Второе компрессионное	120-180°	Относительно первого
Маслосъемное	90-120°	Относительно второго компрессионного

Ключевые требования при установке:

Запрещено совмещение стыков по одной оси
Избегать позиций напротив дренажных отверстий маслосъемного кольца
Минимальное расстояние от замков до перегородок поршневых канавок – 2-3 мм
Смещение от оси поршневого пальца на 15-30° для снижения износа

Для 4-кольцевых систем используют схему 90°-180°-270° относительно первого кольца. В дизельных двигателях с высокими нагрузками применяют минимально допустимые зазоры в замках и увеличенное смещение до 180° между всеми кольцами.

Нанесение смазки на поршень перед сборкой двигателя

Специальная монтажная смазка наносится тонким равномерным слоем на юбку поршня, боковые поверхности поршневых колец и канавки перед установкой в цилиндр. Это обязательный этап, предотвращающий сухое трение во время первых запусков двигателя.

Используйте только составы, рекомендованные производителем двигателя – обычно это специальные моторные масла или графитовые смазки. Категорически исключаются обычные консистентные смазки типа Литол-24, так как они не выгорают полностью и образуют нагар.

Порядок обработки компонентов

Ключевые зоны нанесения:

Юбка поршня: Смазка распределяется по всей поверхности кистью или чистым пальцем
Поршневые кольца: Обрабатываются торцы и боковые плоскости
Канавки под кольца: Удаление излишков смазки из канавок после установки колец

Технологические требования:

Слой должен быть минимально необходимым – избыток приведет к закоксовыванию
Обязательно прокручивайте кольца в канавках после нанесения для распределения смазки
Исключите попадание состава на торец поршня и днище

Материал	Тип смазки	Особенность
Чугунные гильзы	Моторное масло SAE 10W-40	Минеральная основа
Нирезистовые вставки	Графитовая паста	Высокая термостойкость

После обработки немедленно устанавливайте поршень в цилиндр для предотвращения оседания пыли. Качество нанесения напрямую влияет на срок приработки узла и предотвращение задиров.

Правильная ориентация поршня при установке в блок цилиндров

Ключевым аспектом при монтаже поршня в цилиндр является его строго заданное положение. Большинство поршней имеют конструктивные особенности, исключающие симметричную установку. Неправильная ориентация приводит к задирам стенок цилиндра, ускоренному износу деталей и поломке двигателя.

Для определения верного положения необходимо найти маркировку на днище поршня (обычно стрелку, надпись "FRONT", "IN" или метку в виде точки). Эта метка должна быть направлена строго в сторону передней части двигателя (по направлению движения авто или к цепи/ремню ГРМ). На поршнях с асимметричной формой канавок под кольца или смещенным пальцем установка "задом наперед" физически невозможна.

Контрольные точки ориентации

Маркировка на днище: Основной ориентир (стрелка/надпись).
Расположение маслосъемных колец: Прорези в канавках должны быть обращены вниз.
Смещение поршневого пальца: Сторона с меньшим выступом юбки обычно направлена навстречу нагрузке (к маховику).
Форма камеры сгорания: У поршней с выемкой под клапаны выточка размещается со стороны ГБЦ.

Элемент поршня	Направление ориентации
Маркировка (стрелка/надпись)	К передней части ДВС
Прорези маслосъемных колец	Вниз (к картеру)
Смещенный палец (если есть)	Малая юбка – к маховику

Перед финальной сборкой обязательно сверьтесь с технической документацией двигателя. Шатуны также имеют метки (фаски, выточки), которые должны быть обращены в сторону, противоположную коленвалу. Использование стяжных хомутов для колец и смазка цилиндров моторным маслом минимизируют риск повреждений при запрессовке.

Проверка свободы вращения колец в канавках после монтажа

После установки поршневых колец в канавки поршня критически важно проверить их свободное вращение. Это исключает заклинивание при тепловом расширении деталей в процессе работы двигателя. Неподвижное кольцо приводит к нарушению герметичности камеры сгорания, ускоренному износу и потере компрессии.

Проверка осуществляется ручным проворачиванием каждого кольца пальцем вокруг оси поршня при комнатной температуре. Кольцо должно легко поворачиваться в канавке без усилий или заеданий на всем протяжении окружности. Особое внимание уделяют стыкам замков – они не должны цепляться за стенки канавки.

Критерии оценки и устранение проблем

Признаки корректной установки:

Плавное вращение без рывков по всей окружности канавки.
Отсутствие люфта при легком покачивании кольца перпендикулярно оси вращения (в пределах допуска).
Равномерный зазор между торцами кольца и стенками канавки по всему периметру.

Если кольцо не проворачивается:

Очистите канавку от стружки или абразива специальным инструментом.
Проверьте геометрию канавки и кольца на соответствие допускам.
Замените дефектные компоненты при обнаружении деформации или превышения износа.

Проблема	Причина	Решение
Кольцо вращается туго	Загрязнение канавки, заусенцы	Повторная очистка, притирка
Заклинивание на участке	Деформация кольца, перекос при установке	Правка или замена кольца
Чрезмерный люфт	Износ канавки, несоответствие размеров	Замена поршня или колец
