Установка ксенона своими руками - пошаговое руководство
Статья обновлена: 18.08.2025
Ксеноновые фары обеспечивают яркий белый свет, значительно улучшая видимость в темное время суток.
Самостоятельный монтаж ксенона позволяет сэкономить на услугах автосервиса, но требует точного соблюдения технологии.
Правильная установка гарантирует безопасность и долговечность работы системы освещения вашего автомобиля.
Сравнение характеристик штатных и ксеноновых ламп
Штатные галогенные лампы формируют световой поток за счет накаливания вольфрамовой нити в колбе с газом. Они обеспечивают цветовую температуру в диапазоне 2800-3500K, что соответствует теплому желтоватому свечению. Средний срок службы таких ламп составляет 400-800 часов при потребляемой мощности 55-65 Вт.
Ксеноновые лампы (HID) генерируют свет через электрическую дугу между электродами в газовой среде с ксеноном. Цветовая температура варьируется от 4300K (естественный белый) до 8000K (холодный голубой). Потребление энергии у них ниже – около 35 Вт при значительно большей светоотдаче. Срок эксплуатации достигает 2000-4000 часов.
Ключевые отличия
| Параметр | Штатные лампы | Ксеноновые лампы |
|---|---|---|
| Световой поток | 1300-1500 люмен | 3000-3500 люмен |
| Энергопотребление | 55-65 Вт | ~35 Вт |
| Типичный ресурс | 400-800 часов | 2000-4000 часов |
При установке ксенона критически важно учитывать:
- Необходимость блока розжига (генератор 25 000 В)
- Обязательное применение корректоров фар (слепят встречных водителей)
- Требования к оптике: только линзованные фары обеспечивают правильный световой пучок
Выбор безопасного места для проведения работ
Гараж с хорошей вентиляцией – оптимальный вариант, так как защищает от осадков, ветра и посторонних глаз. Убедитесь в наличии устойчивой ровной поверхности, достаточного освещения и расстояния от легковоспламеняющихся материалов. Открытое пространство рядом с домом допустимо только при абсолютно сухой безветренной погоде и использовании навеса.
Категорически избегайте общественных парковок, обочин дорог и склонов – это создает угрозу ДТП и привлечет внимание правоохранительных органов. Не работайте в закрытом помещении без вытяжки: пары растворителей и кислоты при установке блоков розжига опасны для здоровья. Проверьте доступность розетки 220В для подключения паяльника или тестеров.
Критерии безопасности
- Защита от влаги: Любая вода (дождь, конденсат, лужи) вызывает короткое замыкание при подключении проводки.
- Стабильность поверхности: Автомобиль должен стоять строго горизонтально без риска движения (ручник, упоры под колеса).
- Электробезопасность: Удлинитель с заземлением, сухие руки, отсутствие луж на полу. Отключайте АКБ перед началом работ!
| Место | Преимущества | Риски |
| Частный гараж | Защита от погоды, приватность, стационарное освещение | Накопление паров растворителей при плохой вентиляции |
| Открытая площадка (двор) | Естественная вентиляция, простор | Зависимость от погоды, любопытство соседей, пыль |
| Паркинг ТЦ | Крыша, освещение | Вибрация от машин, посторонние, запрет администрации |
Перед установкой обязательно разложите инструменты и компоненты ксенона на чистой поверхности (ткань, картон) – мелкие детали (стяжки, болты) легко теряются в гравии или траве. Убедитесь, что зона вокруг капота свободна на 1.5-2 метра для удобного доступа к фарам и блоком розжига.
Отключение минусовой клеммы аккумулятора
Перед началом работ с электропроводкой автомобиля обязательно обесточьте бортовую сеть. Это исключит риск короткого замыкания при случайном контакте инструментов с токоведущими частями и защитит электронные блоки от скачков напряжения.
Всегда отсоединяйте именно минусовую клемму (-). При отключении плюсовой клеммы сохраняется вероятность замыкания через массу (кузов) при неосторожных действиях. Убедитесь, что зажигание выключено, а ключи извлечены из замка.
- Наденьте защитные перчатки и проверьте состояние клемм
- Ослабьте гайку крепления на отрицательной клемме гаечным ключом (обычно 10 мм)
- Снимите клемму с токовывода аккумулятора
- Отведите провод в сторону и зафиксируйте его, исключив случайный контакт с выводом
- Изолируйте клемму тряпичной ветошью или специальным колпачком при длительных работах
При повторном подключении сначала плотно закрепите минусовую клемму на токовыводе, затем установите плюсовую. Проверьте надежность фиксации – плохой контакт вызывает перегрев и окисление.
Снятие декоративной накладки фары
После демонтажа фары из кузова автомобиля переверните её линзой вниз на мягкую чистую поверхность во избежание царапин. Найдите крепления накладки – обычно это пластиковые фиксаторы (клипсы) по периметру или винты под заглушками.
Аккуратно подденьте защёлки тонкой пластиковой картой или специализированной монтажной лопаткой, начиная с углов. Не прилагайте чрезмерных усилий – хрупкий пластик легко ломается. При наличии винтов предварительно выкрутите их крестовой отвёрткой подходящего размера.
Последовательность действий
- Определите тип крепления: осмотрите стык между корпусом фары и накладкой на наличие:
- Винтовых заглушек (часто под резиновыми колпачками)
- Пластиковых защёлок (обычно 6-10 штук)
- Комбинированного крепежа
- Для защёлок: последовательно отжимайте фиксаторы через 2-3 см, двигаясь по контуру. Используйте равномерное давление.
- Для винтов: извлеките защитные заглушки, выкрутите крепёж крестовой отвёрткой. Сохраните элементы в ёмкость.
- Отделите накладку от корпуса плавным движением вверх после расстёгивания всех фиксаторов.
Избегайте контакта с отражателем внутри фары – жировые следы от пальцев нарушат светораспределение. Если накладка "прикипела", прогрейте стык строительным феном (60-70°C) по периметру для размягчения герметика.
Демонтаж резинового пыльника фары
Отсоедините колодку питания от штатной лампы, нажав на фиксатор разъема. Резиновый пыльник крепится по периметру фары пластиковыми защелками – аккуратно отожмите их пальцами или плоской отверткой, двигаясь последовательно по кругу. Снимите пыльник, одновременно выводя провода через его технологическое отверстие, избегая резких рывков.
Осмотрите состояние пыльника на предмет трещин или деформации: поврежденный уплотнитель требует замены для предотвращения попадания влаги. Если пыльник "прикипел" к корпусу, смочите стык WD-40 или силиконовой смазкой, подождите 2-3 минуты, после чего аккуратно подденьте края пластиковым инструментом.
Ключевые моменты при работе
- Зафиксируйте провода: перед снятием отметьте их положение изолентой
- Не используйте металлические инструменты при отжиме защелок во избежание царапин на фаре
- Храните демонтированный пыльник вдали от источников тепла для сохранения эластичности
Извлечение штатной лампы из цоколя
Отключите питание фары, вынув соответствующий предохранитель в монтажном блоке автомобиля или отсоединив клемму аккумулятора. Дождитесь полного остывания лампы и корпуса фары перед началом работ, чтобы избежать ожогов и повреждений пластиковых элементов.
Снимите защитный резиновый пыльник с обратной стороны фары, потянув его на себя. Найдите фиксирующую скобу или проволочный замок, удерживающий лампу в посадочном гнезде. Обычно он крепится с помощью двух металлических язычков или пружинных защелок.
Последовательность демонтажа
- Аккуратно отогните фиксаторы скобы пальцами или тонкой отверткой с плоским жалом
- Отведите удерживающую скобу в сторону до характерного щелчка, освобождая лампу
- Возьмитесь за колбу лампы только чистой салфеткой или в перчатках (жировые следы с рук сокращают срок службы кварцевого стекла)
- Плавно потяните лампу строго назад вдоль оптической оси, не допуская перекоса и боковых усилий
Важно: не касайтесь стеклянной поверхности новой ксеноновой лампы голыми руками. При случайном контакте тщательно протрите колбу спиртовой салфеткой без ворса.
Удаление фиксатора крепления лампы
Найдите пластиковый фиксатор, удерживающий лампу в корпусе фары. Он расположен на задней части фары и выглядит как круглая или прямоугольная рамка с защелками по краям. Проверьте наличие пыльников или резиновых заглушек, которые могут закрывать доступ – их необходимо предварительно снять.
Внимательно осмотрите конструкцию фиксатора. Большинство моделей имеют три типа креплений: поворотные замки (требуют нажатия и поворота), пружинные скобы (отгибаются в стороны) или клипсы (поддеваются отверткой). Определите тип вашего крепления перед началом работ.
Порядок демонтажа
- Очистите зону вокруг фиксатора от грязи щеткой
- Зафиксируйте одной рукой корпус фары
- Действуйте по типу крепления:
- Поворотные замки: нажмите пальцами на выступы и поверните против часовой стрелки до щелчка
- Пружинные скобы: сожмите боковые усики до упора и оттяните фиксатор назад
- Клипсы: подденьте плоской отверткой фиксаторы с двух сторон одновременно
- Плавно извлеките фиксатор, не прилагая излишних усилий
Важно! Не роняйте фиксатор в подкапотное пространство – используйте страховочную веревку или придерживайте деталь пальцами. Если элемент не поддается, повторно проверьте тип крепления – применение силы приведет к поломке пластиковых защелок.

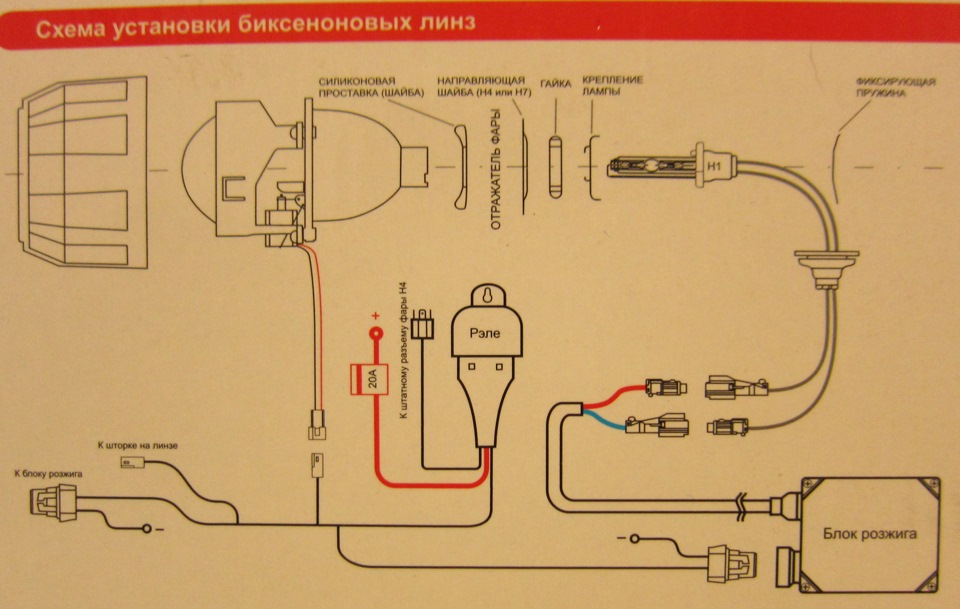

Установка ксеноновой лампы в фару
Перед началом работ убедитесь, что ваш автомобиль совместим с ксеноновыми лампами согласно техническим требованиям производителя. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и повреждения электроники.
Снимите защитную крышку фары с задней части корпуса. Аккуратно отсоедините штатный разъем питания от цоколя галогенной лампы. Освободите фиксирующий пружинный зажим, удерживающий лампу в корпусе фары.
Монтаж компонентов
- Извлеките галогенную лампу, аккуратно потянув её назад без резких движений.
- Установите ксеноновую лампу в посадочное гнездо, совместив направляющие выступы с пазами корпуса.
- Зафиксируйте лампу пружинным зажимом до характерного щелчка.
Подключите высоковольтные провода от блока розжига к контактам лампы, соблюдая полярность согласно инструкции. Разместите блоки розжига в подкапотном пространстве, используя термостойкий двухсторонний скотч или пластиковые хомуты. Избегайте зон с высокой температурой и вибрацией.
| Критичные ошибки | Последствия |
|---|---|
| Касание колбы лампы пальцами | Жировые пятна вызовут локальный перегрев и разрушение кварцевого стекла |
| Негерметичная установка крышки фары | Попадание влаги приведет к окислению контактов и выходу из строя блока розжига |
Подсоедините штатный разъем питания к проводам блока розжига через переходники. Убедитесь в отсутствии перегибов проводов и надежной изоляции всех соединений. Установите защитную крышку фары, предварительно выведя провода через технологическое отверстие с резиновым уплотнителем.
Проверка и регулировка
- Включите фары для тестирования работы ламп
- Проверьте отсутствие мерцания и равномерность свечения
- Произведите регулировку угла наклона фар на стенде
Обязательно замените обе лампы одновременно для сохранения идентичной цветовой температуры. Используйте только комплекты с сертификатом ECE – самодельные решения опасны для участников дорожного движения и приведут к штрафам.
Фиксация ксенонового патрона в цоколе
Правильная фиксация патрона лампы в заводском цоколе фары критична для безопасности и корректной работы света. Неплотное крепление приводит к вибрации лампы, смещению фокусной точки и ускоренному выходу из строя оборудования.
Используйте оригинальные металлические стопорные кольца или пружинные фиксаторы, входящие в комплект ксенона. Избегайте самодельных пластиковых аналогов – они деформируются от нагрева и не обеспечивают жесткую посадку.
Последовательность установки фиксатора
- Вставьте ксеноновую лампу в посадочное гнездо до характерного щелчка.
- Совместите пазы на цоколе лампы с выступами стопорного кольца.
- С усилием проверните фиксатор против часовой стрелки до полной блокировки.
- Проверьте отсутствие люфта – лампа не должна смещаться при нажатии.
Важные нюансы:
- Надевайте перчатки – касание колбы голыми руками сокращает срок службы лампы
- Контролируйте положение уплотнительной резинки – она должна плотно прилегать к корпусу фары
- Не применяйте клей или герметик – термостойкость таких составов ниже рабочей температуры ксенона
| Ошибка | Последствие |
| Перекос фиксатора | Разбитие колбы при вибрации |
| Слабая затяжка | Смещение светового пучка |
| Повреждение уплотнителя | Запотевание фары |
Прокладка высоковольтных проводов от лампы
После фиксации лампы в фаре и подключения её низковольтного разъёма к блоку розжига приступайте к прокладке высоковольтного кабеля. Этот провод отвечает за передачу импульса высокого напряжения (до 25 кВ) от блока к лампе, поэтому его изоляция должна быть цельной без повреждений.
Проложите кабель по штатной трассе заводской проводки фар, избегая острых кромок кузова, подвижных элементов (рулевых тяг, амортизаторов) и нагревающихся деталей (двигатель, выхлопная система). Минимальное расстояние от источников тепла – 15 см. Используйте пластиковые хомуты для крепления каждые 20-30 см, не допуская сильного перетягивания или провисания.
Ключевые требования при монтаже
- Избегайте натяжения: Оставьте запас 5-7 см у лампы и блока для компенсации вибраций.
- Защита от влаги: Точки подключения к лампе и блоку должны быть ниже самих устройств для предотвращения скопления воды.
- Пересечения с другими проводами: Допускаются только под углом 90°. Параллельная прокладка рядом с низковольтными цепями запрещена.
- Фиксация разъёмов: Убедитесь, что колодки плотно защёлкнуты и обработаны диэлектрической смазкой.
После прокладки проверьте отсутствие перегибов и контакта с вращающимися деталями. Никогда не включайте ксенон до полной сборки фары и проверки герметичности – конденсат или вода на высоковольтном проводе вызовут пробой изоляции.
Определение места установки балластного блока
Балластный блок (блок розжига) должен монтироваться в защищённом от влаги и вибрации месте, обеспечивающем свободную циркуляцию воздуха для охлаждения. Исключите контакт с подвижными деталями подкапотного пространства (например, тягами стеклоочистителей) и участками, нагревающимися выше 80–90°C (выхлопной коллектор, радиатор).
Обязательно предусмотрите доступ к разъёмам для возможного обслуживания. Фиксация выполняется штатными креплениями блока или пластиковыми стяжками через технологические отверстия на корпусе – избегайте самодельных отверстий, нарушающих герметичность.
Критерии выбора оптимальной позиции
- Удалённость от источников тепла: минимум 15 см от двигателя, турбины, патрубков охлаждения.
- Защита от воды и грязи: под крыльями, на стаканах амортизаторов, за фарами (при наличии полостей).
- Виброустойчивость: жёсткие неподвижные элементы кузова (не на пластиковых кожухах).
- Длина штатных проводов: без натяжения и перегибов кабелей к лампам и бортовой сети.
| Рекомендуемые зоны | Запрещённые зоны |
| Внутренние поверхности крыльев | Над двигателем |
| Кронштейны аккумуляторной площадки | Рядом с выхлопной системой |
| Плоскости стаканов стоек | Зоны вращения стеклоочистителей |
Важно: перед финальным креплением проверьте трассировку проводов – они не должны касаться острых кромок или трущихся поверхностей. Используйте гофру или термостойкую изоленту для защиты кабелей в зонах риска.
Крепление балласта саморезами или двухсторонним скотчем
При установке ксеноновых ламп надежная фиксация балласта – критически важный этап, влияющий на долговечность всей системы. Блоки подвергаются вибрациям, перепадам температур и влажности, поэтому выбор метода крепления требует внимания к месту монтажа и условиям эксплуатации.
Два основных способа – механический (саморезами) или адгезивный (двухсторонний скотч) – имеют принципиальные различия в технологии, надежности и сфере применения. Каждый вариант подходит для конкретных ситуаций, а ошибка выбора может привести к отклеиванию или повреждению компонентов.
Сравнение методов крепления
Для принятия решения оцените следующие критерии:
- Тип поверхности: металл/пластик кузова, текстура, чистота.
- Вибрационные нагрузки: интенсивность тряски в зоне установки.
- Температурный режим: близость к двигателю или выхлопной системе.
- Влагостойкость: риск попадания воды или агрессивных жидкостей.
| Критерий | Саморезы | Двухсторонний скотч |
|---|---|---|
| Надежность | Максимальная, не боится вибраций и нагрева | Зависит от качества скотча и подготовки поверхности |
| Сложность монтажа | Требует сверления, риск повредить элементы кузова | Проще и быстрее, не нужен инструмент |
| Водостойкость | Не снижается при правильной установке | Может ослабевать при постоянной влажности |
| Рекомендуемые поверхности | Металлические усилители, толстый пластик | Ровный пластик, стеклопластик, металл без ржавчины |
Технология крепления саморезами:
- Выберите место без проводки/топливных магистралей за поверхностью.
- Просверлите отверстие диаметром на 20% меньше самореза.
- Обработайте края антикором (особенно на металле).
- Используйте резиновые прокладки между балластом и кузовом.
- Затягивайте без пережима, чтобы не треснул корпус блока.
Технология крепления скотчем:
- Обезжирьте поверхность спиртом или очистителем для тормозов.
- Нагрейте скотч феном перед наклеиванием (+50...+70°C).
- Прижмите балласт на 30 секунд с усилием 3-5 кг.
- Используйте скотч с акриловым клеем (3М VHB или аналог).
- Избегайте монтажа при температуре ниже +10°C.
Важно: Комбинируйте методы для критичных зон – например, основное крепление саморезами плюс страховочная полоса скотча. Никогда не фиксируйте блоки вниз разъемами или вентиляционными отверстиями! Проверяйте надежность крепления каждые 5-7 тыс. км пробега.
Подключение высоковольтного кабеля к балласту
Убедитесь, что балласт обесточен и автомобиль заглушен. Найдите на балласте разъём для высоковольтного провода – он обычно обозначен символом молнии или надписью "HV OUT". Осмотрите контакты разъёма на отсутствие загрязнений и коррозии.
Совместите штекер кабеля с гнездом балласта, соблюдая правильную ориентацию (часто предусмотрена защита от переполюсовки в виде пазов или фиксаторов). Сильно надавите до характерного щелчка, подтверждающего надёжную фиксацию. Проверьте отсутствие зазоров между корпусом штекера и балластом.
Проверка соединения и меры безопасности
После подключения выполните следующие действия:
- Визуально убедитесь в целостности изоляции кабеля на всём протяжении.
- Фиксируйте провод пластиковыми хомутами, исключая натяжение и контакт с подвижными деталями или горячими поверхностями (двигателем, патрубками).
- Изолируйте место соединения от влаги термоусадкой или герметиком (особенно для внедорожников).
| Типичные ошибки | Последствия |
|---|---|
| Неполная фиксация штекера | Искрение, перегрев контактов |
| Перекручивание кабеля | Повреждение изоляции, пробой |
| Контакт с металлическими кромками | Короткое замыкание |
Перед подачей питания дважды проверьте отсутствие перегибов провода и надёжность посадки разъёма. Не включайте систему при отсоединённой фаре или лампе – это выведет балласт из строя!

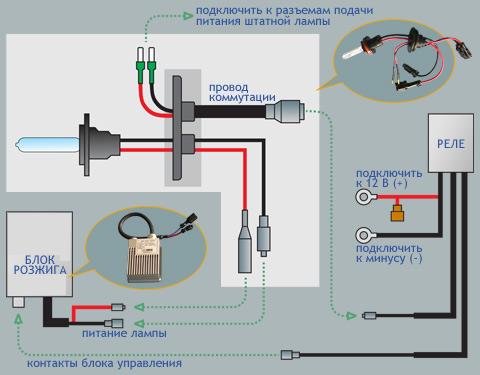

Соединение проводов питания балласта с автомобилем
Питание ксеноновых ламп подключается напрямую к аккумулятору через реле и предохранитель. Это критически важно, поскольку пусковой ток балласта достигает 25А, а штатная проводка фар рассчитана на 5-10А. Используйте медные провода сечением не менее 1.5 мм² для силовых линий.
Обязательно установите предохранитель (15-30А в зависимости от модели балласта) в разрыв плюсового провода на расстоянии 20-30 см от клеммы аккумулятора. Черный провод массы крепите непосредственно к кузову в точке с чистым металлом – зачистите краску до металла и обработайте контактную группу антикором.
Порядок подключения
- Подготовка клемм
- Зачистите изоляцию проводов на 8-10 мм
- Обожмите клеммы медными гильзами
- Подсоединение к аккумулятору
- Красный провод → клемма "+" через предохранитель
- Черный провод → болт массы на кузове
- Коммутация реле
Контакт реле Назначение 30 Питание от аккумулятора (красный провод) 85 Управляющий "+" от штатной фары 86 Масса (черный провод) 87 Выход на балласт - Фиксация проводки
- Закрепите провода пластиковыми хомутами
- Изолируйте соединения термоусадкой
Контрольная проверка: перед подключением разъема к балласту измерьте напряжение на контактах – должно быть 12.6±0.5В при включенном зажигании. Избегайте параллельного подключения к штатным проводам фар – это вызовет перегрев проводки.
Подключение клемм к штатному разъему фары
Снимите штатный разъем фары автомобиля, аккуратно отжав фиксатор. Внимательно изучите схему подключения проводки вашей модели – цветовая маркировка проводов может отличаться в зависимости от производителя. Определите назначение каждого контакта (масса, ближний свет, дальний свет) с помощью мультиметра или мануала к авто.
Подготовьте клеммы блока розжига ксенона, зачистив провода на 7-10 мм. Соедините их со штатным разъемом через специальные разъемы-папы (идут в комплекте) или методом пайки. Для фиксации используйте термоусадку или изоленту – это предотвратит окисление и короткое замыкание.
Последовательность подключения
- Плюсовой провод (+12V) блока розжига подключите к штатному проводу ближнего света (обычно синий/желтый)
- Минусовой провод (GND) соедините с кузовным заземлением или черным проводом разъема
- Провод дальнего света (при наличии) подключите к соответствующей клемме разъема
Обязательно проверьте соединения тестером перед сборкой. Убедитесь, что провода не натянуты и не контактируют с движущимися частями. После подключения установите разъем на фару до характерного щелчка фиксатора.
Проверка полярности при монтаже блоков питания
Перед подключением ксеноновых блоков к бортовой сети автомобиля критически важно проверить соответствие полярности на разъемах. Ошибка приведет к мгновенному выходу оборудования из строя или короткому замыканию. Большинство блоков имеют защиту от переполюсовки, но рассчитывать на нее не стоит – всегда проверяйте контакты физически.
Найдите маркировку «+» и «-» на корпусе блока питания и на проводах, идущих к нему. Если обозначения стерты или отсутствуют, используйте мультиметр в режиме прозвонки: приложите щупы к предполагаемым контактам АКБ и соответствующим точкам на разъеме блока. Звуковой сигнал подтвердит правильность цепи.
Последовательность действий при проверке
- Отключите минусовую клемму АКБ перед любыми работами
- С помощью тестера определите плюсовой провод в штатной фаре:
- Красный щуп – к центральному контакту лампы
- Черный щуп – к кузову автомобиля
- Сравните цветовую маркировку проводов блока питания:
Цвет провода Типовая полярность Красный Плюс (+12V) Черный Минус (масса) Желтый Плюс габаритов - При отсутствии маркировки прозвоните цепь от предохранителя до разъема блока
Важно: никогда не подключайте блок «на удачу» даже для кратковременной проверки. При сомнениях в определении полярности сверьтесь со схемой конкретной модели в технической документации. Перепроверьте соединения перед подачей постоянного напряжения и после монтажа всех компонентов.
Герметизация места ввода проводов в фару
Плотная герметизация ввода проводов критически важна для предотвращения попадания влаги и пыли внутрь фары. Нарушение этого этапа приведёт к запотеванию оптики, окислению контактов и выходу из строя дорогостоящих ксеноновых компонентов. Работу необходимо выполнять максимально аккуратно и с применением правильных материалов.
После установки проводов через технологическое отверстие в корпусе фары (или резиновый сальник) переходите к изоляции. Стандартный гофро-сальник от ксенонового комплекта не обеспечивает полной защиты – требуется дополнительная обработка соединения. Никогда не используйте обычный скотч или изоленту, так как эти материалы не выдерживают перепадов температур и вибраций.
Эффективные методы герметизации
Выберите один из проверенных способов:
- Термоусадочная трубка с клеевым слоем: Наденьте трубку на провод, прогрев строительным феном до полной усадки и активации клея. Образует монолитное влагонепроницаемое соединение.
- Автомобильный герметик (черный силиконовый):
- Тщательно обезжирьте зону вокруг ввода спиртом
- Нанесите плотный слой герметика на провод у основания сальника
- Сформируйте "юбку", захватывая 10-15 мм провода и корпуса фары
- Комбинированный метод: Используйте термотрубку плюс герметик для максимальной защиты в условиях бездорожья или высокой влажности.
Контроль качества: После сборки фары протестируйте герметичность – направьте струю воды из шланга на место ввода под разными углами. Отсутствие конденсата внутри через 24 часа подтвердит успешность работы. Убедитесь, что герметик не блокирует вентиляционные отверстия фары (если они предусмотрены конструкцией).
Установка защитного пыльника на ксеноновую лампу
После фиксации лампы в фаре приступайте к монтажу защитного пыльника. Убедитесь, что резиновая манжета чистая, без трещин и деформаций – от её герметичности зависит защита оптики от влаги и пыли. Совместите пазы на пыльнике с выступами цоколя лампы, обеспечив правильное позиционирование.
Равномерно распределите усилие при посадке, надавливая по периметру до характерного щелчка. Проверьте плотность прилегания: зазор между пыльником и фары должен отсутствовать по всему контуру. Особое внимание уделите герметизации проводов – уплотнительная резинка должна обжимать кабель без перекосов.
Ключевые этапы контроля
- Визуально убедитесь в отсутствии заломов резины
- Проведите пальцем по стыку – неровности указывают на неправильную установку
- Обработайте периметр силиконовой смазкой для сохранения эластичности
| Ошибка | Последствие |
|---|---|
| Перекрученный пыльник | Проникновение конденсата |
| Недостаточная фиксация | Выпадение при вибрации |
| Повреждённый уплотнитель провода | Короткое замыкание |
Важно: Запрещается использование герметиков вместо штатного пыльника – это нарушает тепловой режим работы лампы. При замене лампы всегда устанавливайте новый пыльник – резина теряет эластичность от высоких температур.
Тест работоспособности ламп перед сборкой
Обязательно проверьте каждую ксеноновую лампу до установки в фару. Подключите лампу напрямую к блокам розжига согласно схеме производителя. Используйте временное соединение проводов "на скрутку" для быстрой диагностики – финальную изоляцию выполните позже.
Наблюдайте за характером свечения при включении. Исправная лампа зажигается мгновенно или после 1-2 секунд, дает стабильный белый/голубоватый свет без мерцания. Отсутствие вспышки или тусклое свечение указывают на неполадки.
Критерии успешной проверки
Убедитесь в соблюдении следующих условий:
- Равномерность света: Обе лампы идентичны по цветовой температуре и яркости
- Стабильность работы: Отсутствие перебоев в течение 3-5 минут теста
- Звуковая диагностика: Блоки розжига издают ровный тихий гул без щелчков
| Проблема | Возможная причина |
|---|---|
| Лампа не зажигается | Ошибка полярности, повреждение цоколя, неисправный балласт |
| Прерывистое свечение | Плохой контакт проводов, перегрев блока, низкое напряжение АКБ |
| Разный оттенок ламп | Несовпадение партии, повреждение колбы, контрафакт |
При обнаружении дефекта немедленно отключите питание. Проверьте контакты мультиметром: напряжение на балластах должно соответствовать 12V, сопротивление ламп – 0.8-2.0 Ом. Замените проблемные компоненты до сборки оптики.
Монтаж декоративных элементов фары на место
После установки ксеноновых ламп и подключения блока розжига, аккуратно разместите все демонтированные ранее декоративные детали в обратной последовательности. Особое внимание уделите правильной укладке проводов, чтобы исключить их зажим или контакт с нагревающимися элементами.
Убедитесь, что хромированные отражатели, заглушки и крепежные клипсы полностью соответствуют посадочным местам. Проверьте отсутствие перекосов и механических напряжений в пластиковых элементах перед окончательной фиксацией.
- Установите защитную крышку фары, совместив метки на корпусе и уплотнителе
- Зафиксируйте крышку поворотом по часовой стрелке до характерного щелчка
- Верните на место резиновые пыльники проводов, проверив плотность прилегания
- Закрепите декоративные решетки и накладки штатными креплениями
Контрольный этап: Визуально проверьте равномерность зазоров между кузовом и фарой со всех сторон. Убедитесь, что все клипсы и фиксаторы полностью защелкнулись, а провода не выступают за габариты корпуса.
Перед установкой фары в автомобиль повторно протрите стеклянную поверхность микрофиброй для удаления отпечатков пальцев и обеспечния максимальной светопропускаемости.
Проверка правильности установки всех компонентов
Тщательно осмотрите каждый установленный элемент: фары должны быть герметично собраны без зазоров, а провода – проложены вдали от подвижных деталей и источников тепла. Убедитесь, что ксеноновые лампы надёжно зафиксированы в цоколе без перекосов, а резиновые пыльники плотно прилегают к корпусу фары.
Проверьте надёжность всех электрических соединений – разъёмы должны быть полностью защёлкнуты, а места скруток или пайки изолированы термоусадкой. Особое внимание уделите креплению балластов (блоков розжига): они должны быть жёстко зафиксированы металлическими хомутами или кронштейнами в местах, исключающих контакт с водой и вибрацию.
Тестирование электрической системы
- Включите зажигание и подайте питание на фары без запуска двигателя.
- Контролируйте работу компонентов:
- Оба ксеноновых модуля должны запускаться одновременно
- Световой пучок – стабильный, без мерцания
- Блоки розжига – без треска или гудения
- Проверьте автоматическое отключение при активации дальнего света (если установлен биксенон).
| Параметр | Норма | Неисправность |
|---|---|---|
| Время розжига лампы | 2-3 секунды | Задержка более 5 сек |
| Цветовая температура | Одинаковая для обеих фар | Оттенки отличаются |
| Нагрев балласта | Тёплый (40-60°C) | Сильный перегрев (>80°C) |
Обязательно выполните проверку светотеневой границы на вертикальной поверхности: при правильной установке линия ближнего света должна быть чёткой, горизонтальной и не слепящей встречных водителей. Отрегулируйте угол наклона фар при необходимости с помощью штатных винтов корректора.
Протестируйте систему в движении на разных режимах: при разгоне, на неровной дороге и во время поворотов. Отсутствие сбоев в работе фар и посторонних звуков подтвердит корректность монтажа всех элементов ксенонового оборудования.
Регулировка угла светового пучка фар
Точная настройка угла наклона светового пучка критична для безопасной эксплуатации ксеноновых фар. Неправильная регулировка ослепляет встречных водителей и ухудшает вашу видимость дороги.
Перед началом работ подготовьте ровную площадку у стены (гараж, ангар), мерительную рулетку, крестовую отвертку и малярный скотч. Убедитесь, что давление в шинах соответствует норме, а в салоне нет лишнего груза.
Пошаговая процедура регулировки
Разметка на стене:
- Установите автомобиль перпендикулярно стене на расстоянии 5 метров.
- Включите ближний свет и отметьте скотчем центр световых пятен на стене.
- Проведите горизонтальную линию через метки (уровень должен совпадать с реальной высотой ламп от земли).
- Начертите вертикальные линии через центры проекции фар.
Коррекция положения:
- Найдите регулировочные винты на задней части фары (обычно обозначены UP-DOWN и LEFT-RIGHT).
- Закройте одну фару картоном для раздельной настройки.
- Вращайте вертикальный винт до совмещения верхней границы светового пучка с горизонтальной линией на стене.
- Отрегулируйте горизонтальный винт, чтобы точка излома пучка совпала с вертикальной разметкой.
| Параметр | Норматив |
|---|---|
| Допустимое отклонение по высоте | -1% от расстояния до стены (5 см на 5 метрах) |
| Асимметрия пучков (левая/правая) | Не более 0.2° |
Контрольный замер: После настройки обеих фар проверьте совпадение световых пятен с разметкой. Убедитесь, что граница светотени не поднимается выше контрольной линии, а "подъем" пучка правой фазы направлен в сторону обочины.
Проверка герметичности фары после сборки
После установки ксеноновых ламп и полной сборки фары критически важно убедиться в отсутствии зазоров между корпусом и стеклом. Даже микротрещина или неплотное прилегание уплотнителя приведут к попаданию внутрь влаги, пыли и грязи, что вызовет запотевание оптики, коррозию контактов и выход оборудования из строя.
Для проверки используйте интенсивную струю воды из шланга или мойки высокого давления, направляя ее под разными углами на стыки фары, места ввода проводов и вентиляционные отверстия. Мойку применяйте осторожно, чтобы не повредить детали давлением. Альтернативный метод – погружение собранного узла в емкость с водой на 5–10 минут, предварительно зафиксировав разъемы в герметичных пакетах.
Признаки негерметичности и устранение проблем
Если при тестировании обнаружены пузырьки воздуха или капли воды внутри фары:
- Тщательно просушите фару феном на минимальной температуре перед повторной разборкой.
- Проверьте состояние заводского герметика (обычно черный полимерный шов). Отслоившиеся участки удалите.
- Обезжирьте посадочные поверхности корпуса и стекла спиртом или спецсредством.
- Нанесите автомобильный герметик для фар (например, термостойкий силикон) тонким непрерывным слоем, избегая излишков внутри корпуса.
- Повторно выполните тест на герметичность после полной полимеризации состава (время указано на упаковке герметика).
Важно: Не эксплуатируйте автомобиль с негерметичной фарой – конденсат вызовет окисление проводки и отражателя, а также рассеивание светового пучка, что опасно для движения.
Особенности установки ксенона в противотуманные фары
Монтаж ксенона в ПТФ требует особого внимания к размеру компонентов – штатное пространство за фарой ограничено. Подбирайте компактные блоки розжига с влагозащитой IP65 и выше, способные разместиться в подкрылке без контакта с подвижными элементами подвески. Обязательно сверяйте тип цоколя (h21, h11, h8) с маркировкой на вашей фаре.
Герметичность соединений критична из-за низкого расположения фар: все технологические отверстия для проводки уплотняйте термостойкими герметиками. При замене ламп избегайте касания колбы пальцами – жировые следы приводят к локальному перегреву и вздутию кварцевого стекла.
Технологические отличия от основной оптики
| Параметр | ПТФ | Основные фары |
|---|---|---|
| Требуемая цветовая температура | 3000-4300K (жёлтый спектр) | 4300-6000K |
| Мощность ламп | 25-35W | 35-55W |
| Крепление блоков | Обязательны кронштейны с виброзащитой | Допускается двусторонний скотч |
При установке соблюдайте алгоритм:
- Демонтаж фары
- Снимите защиту подкрылка/бампер
- Отсоедините штатный разъём питания
- Выкрутите крепёжные болты корпуса
- Подготовка проводки
- Через реле подключите плюсовой провод к аккумулятору
- Минус зафиксируйте на кузовной болт
- Установите предохранитель в 15-20А в разрыв +12V
- Сборка компонентов
- Вставьте колбу в цоколь без перекоса
- Загерметизируйте резиновый пыльник силиконом
- Закрепите блоки розжига выше линии брызговиков
После монтажа выполните регулировку светотеневой границы: на расстоянии 5 метров от стены верхняя кромка пучка должна быть на 10 см ниже центра ПТФ. Проверьте работу в разных погодных условиях – при правильной установке световой конус не поднимается выше 50 см от дорожного полотна.
Оформление изменений в техпаспорте автомобиля
После самостоятельной установки ксеноновых фар законодательство большинства стран СНГ требует внесения изменений в документы транспортного средства. Это обусловлено тем, что ксенон относится к существенным изменениям конструкции, влияющим на безопасность и световые параметры.
Без официального оформления автомобиль считается несоответствующим утвержденному типу ТС, что влечет штрафы и запрет эксплуатации. Процедура включает несколько обязательных этапов, которые необходимо выполнить до начала использования модифицированного авто.
Основные этапы легализации
Для внесения изменений в техпаспорт потребуется:
- Прохождение технической экспертизы в аккредитованной лаборатории с получением протокола проверки соответствия установленного оборудования нормам безопасности
- Оформление заявления в ГИБДД с приложением:
- Документа о собственности ТС
- Действующего полиса ОСАГО
- Экспертного заключения
- Паспортов на установленные компоненты
- Проверка автомобиля инспектором на предмет правильности монтажа и наличия автокорректора фар, омывателя
- Получение обновленного СТС с отметкой о внесенных изменениях в разделе "Особые отметки"
Важно: Установка ксенона в фары, не предназначенные для этого типа ламп изначально, в большинстве случаев не подлежит легализации. Экспертиза выдаст отрицательное заключение при отсутствии маркировки "DRL" или "DC" на рассеивателе.
| Срок оформления | От 5 рабочих дней |
| Стоимость | Зависит от региона (госпошлина + экспертиза) |
| Риск отказа | Высокий при несоответствии ОТТС или неправильном монтаже |
Использование ксенона без внесения изменений в техпаспорт квалифицируется как управление ТС с неисправностями, при которых эксплуатация запрещена. Это влечет лишение прав на срок до 1 года с конфискацией незаконного оборудования согласно КоАП.
Настройка корректора света после установки
После монтажа ксеноновых фар критически важна правильная регулировка корректора света. От этого зависит не только эффективность освещения дороги, но и безопасность встречных водителей. Пренебрежение этим этапом приведет к ослеплению других участников движения и нарушению ПДД.
Работы выполняются на ровной площадке у стены или специального экрана при номинальной нагрузке автомобиля. Обязательно проверьте давление в шинах и убедитесь, что подвеска не перегружена. Машину следует расположить перпендикулярно поверхности разметки на расстоянии 5-7 метров.
Пошаговая процедура регулировки
- Начертите на стене вертикальные линии, соответствующие центрам фар, и горизонталь на уровне оси ламп
- Включите ближний свет и откройте капот для доступа к регулировочным винтам
- Закройте одну фару картоном, настраивая вторую
- Вращайте верхний винт для вертикальной корректировки:
- Верхняя граница светового пучка должна быть ниже горизонтальной разметки на 2-3 см
- Точка перелома светотени обязана совпадать с вертикальной линией разметки
- Боковым винтом отрегулируйте горизонтальный угол:
- Правый луч направьте параллельно оси автомобиля
- Левый луч допускает небольшой подъем к обочине
- Повторите процедуру для второй фары, сравнивая световые пятна
Контрольные параметры:
| Элемент регулировки | Нормативное значение | Проверка |
|---|---|---|
| Высота светового пучка | 1% от расстояния до экрана | Спуск 10 см на 10 метрах |
| Угол наклона | -0.5° до -1.5° | По маркировке на стекле фары |
| Асимметрия пучков | Δ≤ 0.2° | Совмещение точек перелома |
Обязательно проверьте работу автоматического корректора (при наличии): запустите двигатель, меняйте нагрузку в салоне и наблюдайте за плавным изменением угла наклона фар. После регулировки проведите тестовую поездку в темное время суток, убедившись в отсутствии слепящего эффекта и достаточной освещенности полосы движения.
Тестирование системы в темное время суток
После завершения монтажа включите фары на стоящем автомобиле при выключенном двигателе. Проверьте синхронность работы ламп: обе должны загораться одновременно без мерцания. Убедитесь в отсутствии посторонних шумов от блоков розжига и стабильности светового потока на стене или другом экране на расстоянии 5-7 метров.
Визуально оцените цветовую температуру: оттенок должен быть одинаковым с обеих сторон. Обратите внимание на границы светотеневой линии – резкие горизонтальные переходы без "завалов" вверх свидетельствуют о правильной установке ламп в цоколь. На этом этапе критично выявить перегоревшие элементы или проблемы с подключением.
Контрольные параметры при дорожном тесте
Совершите ночную поездку по разным типам дорожного покрытия. Ключевые аспекты для оценки:
- Равномерность освещения полосы движения без тёмных пятен
- Отсутствие слепящего эффекта для встречного транспорта
- Корректная работа автоматического корректора фар (при наличии)
- Стабильность света при вибрациях на неровностях дороги
Используйте таблицу для фиксации результатов:
| Параметр | Норма | Фактический результат |
|---|---|---|
| Высота светотеневой границы | Ниже фары встречного авто | Замер на расстоянии 25 м |
| Температура цвета | Единый оттенок (4300К-6000К) | Визуальная оценка |
Важно: При обнаружении отклонений немедленно заглушите двигатель и проверьте:
- Надёжность контактов в разъёмах
- Отсутствие влаги в фаре
- Положение лампы в цоколе
Только после устранения недостатков повторите проверку.
Список источников
Для подготовки статьи использовались проверенные технические ресурсы, руководства и нормативные документы.
Ниже представлен перечень основных источников информации по установке ксенона.
- Официальные руководства по эксплуатации автомобилей от производителей (модели с штатным ксеноном)
- Технические стандарты ECE R99 и ГОСТ Р 41.99-99 (требования к газоразрядным лампам)
- Инструкции по установке комплектов HID от ведущих брендов (Philips, Osram, Hella)
- Электросхемы конкретных моделей авто из сервисных мануалов
- Видеоинструкции по разборке фар и подключению блоков розжига
- Форумные обсуждения проблем корректной установки (Drive2, Drom.ru)
- Публикации о юридических аспектах использования ксенона в ПДД РФ
- Сравнительные обзоры балластов, ламп и линз от автоэкспертов
