Установка обновлённой механической КПП с тросовым приводом
Статья обновлена: 18.08.2025
Современные механические коробки передач с тросовым приводом предлагают водителям принципиально иной уровень точности и комфорта переключений.
Обновлённые конструкции устраняют типичные недостатки устаревших механизмов, обеспечивая чёткую связь с трансмиссией даже при длительной эксплуатации.
Правильный монтаж тросовой системы критически влияет на отзывчивость КПП и долговечность узла, требуя строгого соблюдения технологических нюансов.
В статье детально разберём ключевые этапы установки: от подготовки посадочных мест до юстировки тяг и финальной регулировки хода штоков.
Подготовка инструментов и расходных материалов
Перед началом монтажа коробки передач с тросовым приводом необходимо собрать полный комплект оборудования. Отсутствие даже одного ключа или крепежа приведёт к простоям и риску повреждения компонентов. Проверьте соответствие спецификации модели КПП и год выпуска авто – это влияет на конструкцию кронштейнов и длину тросов.
Обязательно используйте новые расходники: сальники, стопорные кольца и уплотнители обеспечат герметичность. Повторное применение старых деталей недопустимо из-за деформации и износа. Особое внимание уделите качеству тросиков переключения – люфт или переломы жил вызовут проблемы с включением передач.
Основной набор инструментов
- Ключи и головки: набор рожковых (8-19 мм), торцевых головок с воротком, трещоткой и удлинителями
- Специнструмент: съёмник стопорных колец, гидравлический домкрат (2-3 тонны), страховочные подставки
- Электрооборудование: переносная лампа, дрель с набором свёрл по металлу
Расходные материалы и комплектующие
| Тросы переключения | 2 шт. (заводские номера согласно мануалу) |
| Смазочные материалы | Литол-24 (100 г), трансмиссионное масло (объём по спецификации) |
| Крепёж | Болты М8-М12 (комплект), стопорные шайбы, хомуты для фиксации тросов |
| Герметики | Анаэробный герметик для картера, медная шайба под сливную пробку |
- Убедитесь в наличии регулировочных гаек на конце тросов – они критичны для точной настройки хода
- Подготовьте диэлектрическую смазку для контактов датчиков скорости и заднего хода
- Проверьте комплектность пластиковых направляющих – они предотвращают перетирание тросиков в точках изгиба
Обесточивание автомобиля: отключение аккумулятора
Перед началом работ с коробкой передач, особенно при замене или установке новой, крайне важно обесточить автомобиль. Это предотвратит возможное короткое замыкание и защитит электронные компоненты от повреждения.
Отключение аккумулятора также минимизирует риск случайного запуска двигателя во время выполнения работ. Всегда выполняйте эту процедуру в первую очередь, до демонтажа старых узлов и агрегатов.
Порядок действий
- Заглушите двигатель, извлеките ключ зажигания и уберите его из салона
- Откройте капот и зафиксируйте его надежной опорой
- Найдите аккумуляторную батарею (обычно в подкапотном пространстве)
- Ключом на 10 мм ослабьте гайку отрицательной клеммы (-)
- Снимите клемму с вывода и изолируйте её от металлических поверхностей
- Повторите действия для положительной клеммы (+)
Критически важно: снимайте сначала минусовую клемму, только затем плюсовую. Обратная последовательность при подключении: сначала плюс, потом минус.
Убедитесь, что отсоединенные клеммы не могут случайно коснуться выводов аккумулятора. При длительных работах (более 2 часов) рекомендуется полностью демонтировать батарею. Проверьте состояние клемм и выводов - при наличии окислов очистите их специальной щеткой.

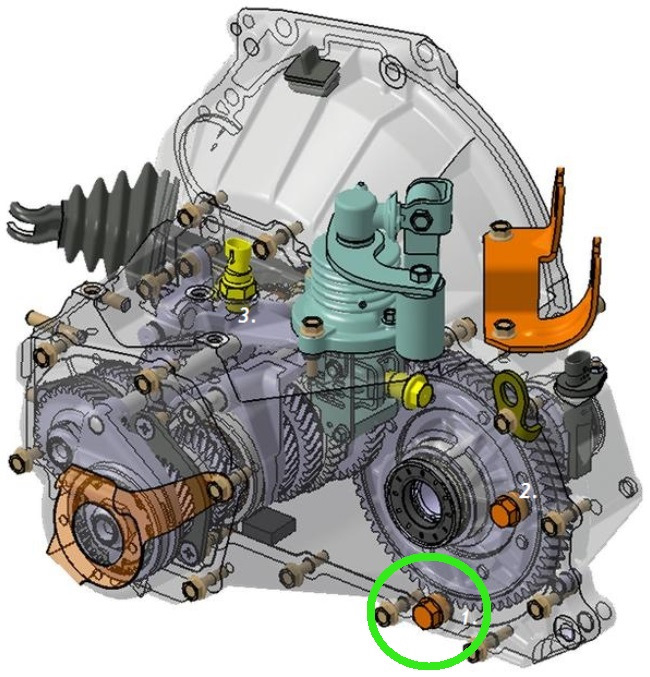

Слив старого трансмиссионного масла из коробки передач
Подготовьте ёмкость для слива объёмом не менее 3-4 литров и убедитесь в наличии ключа под размер сливной пробки. Автомобиль должен стоять на ровной поверхности с надёжно зафиксированными колёсами, коробка передач – в нейтральном положении.
Дайте трансмиссии остыть 15-20 минут после поездки: горячее масло легче сливается, но представляет риск ожогов. При работе используйте перчатки и защитные очки для предотвращения контакта с отработанной жидкостью.
Последовательность слива масла
- Очистите область сливной пробки от грязи ветошью
- Подставьте ёмкость под сливное отверстие с запасом по ширине
- Отверните сливную пробку шестигранным ключом (типовые размеры 14-17 мм)
- Слейте масло полностью (10-15 минут), слегка наклонив ёмкость при уменьшении потока
- Очистите магнитный элемент пробки от металлической стружки
- Проверьте состояние уплотнительной шайбы, при деформации замените
- Установите чистую пробку с усилием 35-45 Н·м (уточнить в мануале)
Внимание: Не используйте для слива отработанное моторное масло – смешивание продуктов ухудшает переработку. Для утилизации сдайте жидкость в специализированный пункт приёма.
Демонтаж мешающих узлов в моторном отсеке
Перед началом работ отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Обеспечьте свободный доступ к моторному отсеку, сняв декоративную накладку двигателя и элементы воздуховода, если они ограничивают зону работы.
Определите компоненты, препятствующие демонтажу старой коробки передач и установке новой. К типичным мешающим узлам относятся: впускной коллектор с дроссельным узлом, кронштейны крепления генератора или компрессора кондиционера, элементы гидроусилителя руля, а также жгуты проводки, закреплённые на корпусе КПП.
Последовательность демонтажа
- Система впуска
- Ослабьте хомуты воздушного патрубка после датчика массового расхода воздуха
- Снимите корпус воздушного фильтра вместе с гофрой
- Открутите крепёж впускного коллектора при необходимости частичного смещения
- Навесное оборудование
- Ослабьте натяжение и снимите приводной ремень генератора/компрессора
- Демонтируйте кронштейны крепления вспомогательных агрегатов, фиксируемые к блоку цилиндров или коробке передач
- Гидравлические магистрали и проводка
- Отсоедините разъёмы датчиков скорости, заднего хода и положения сцепления
- Открутите скобы крепления тормозных трубок и жгутов вдоль картера КПП
- Аккуратно отведите гидравлические магистрали ГУР от зоны демонтажа
Важно: Все отсоединённые разъёмы и шланги помечайте бирками или фотографируйте исходное положение для корректной обратной сборки. Резьбовые соединения кронштейнов складывайте в отдельные контейнеры с маркировкой по месту установки.
При демонтаже кронштейнов усиления двигателя используйте динамометрический ключ для контроля момента затяжки при обратной установке. Проверьте отсутствие натяжения топливных трубок после перемещения узлов – при необходимости ослабьте крепёжные хомуты.
Отсоединение старого троса сцепления от педали
Обеспечьте доступ к зоне монтажа педали сцепления, сняв декоративные накладки нижней панели или демонтировав водительское кресло при необходимости. Зафиксируйте педаль в верхнем положении деревянным бруском или стяжкой для предотвращения случайного движения.
Осмотрите крепление троса к кронштейну педали: найдите фиксирующую пластину с язычком или стопорную шайбу. Пальцами или плоской отверткой отогните фиксатор, одновременно придерживая корпус наконечника троса для исключения деформации.
Последовательность демонтажа
- Сожмите фиксирующие лапки пластины плоскогубцами и вытолкните штифт крепления через монтажное отверстие
- Отведите освобожденный наконечник троса в сторону от кронштейна педали
- Проверьте состояние втулок в точке крепления – при наличии трещин или выработки замените их
Важно: Не допускайте резкого высвобождения педали после снятия троса – это может привести к повреждению возвратной пружины. Удерживайте педаль рукой до плавного опускания в нижнее положение.
Извлеките трос из салонного пространства, аккуратно протащив его через технологическое отверстие в моторном щите. Предварительно очистите проход от грязи ветошью, чтобы предотвратить попадание абразива в салон при демонтаже.
Снятие троса переключения передач с кулисы КПП
Отсоединение троса начинается с визуального осмотра узла крепления на кулисе для определения типа фиксатора. Чаще встречаются шплинты, стопорные пластины или пружинные зажимы, требующие разного инструмента. Очистите соединение от грязи щёткой и обработайте проникающей смазкой, особенно если присутствуют следы коррозии.
Зафиксируйте кулису рукой или стопором в нейтральном положении для предотвращения случайного смещения. При наличии шплинта разожмите его усики пассатижами и аккуратно выбейте тонкой отвёрткой или пробойником. Для пружинных клипс подденьте отвёрткой фиксирующий язычок и снимите стопор.
Технология демонтажа
Удерживая корпус троса, снимите стопорный элемент и отведите фиксирующую скобу в сторону. Захватите металлический наконечник троса плоскогубцами с мягкими губками и плавно раскачивайте его из стороны в сторону, одновременно вытягивая вдоль оси посадочного пальца. Избегайте перегибов троса и резких рывков – это может повредить внутренний сердечник.
- Отожмите фиксатор скобы кулисы отвёрткой
- Снимите стопорное кольцо/шплинт
- Проверьте состояние сферического наконечника троса
- Выведите наконечник из гнезда кулисы под углом 45°
Важно: При закисании наконечника нанесите повторно проникающую смазку и выждите 5-7 минут. Не применяйте ударные инструменты – используйте съёмник шаровых наконечников при необходимости.
| Тип крепления | Инструмент | Риски |
| Шплинт | Пассатижи, пробойник | Потеря шплинта, повреждение резьбы |
| Пружинная клипса | Плоская отвёртка | Деформация клипсы, соскальзывание инструмента |
После извлечения троса сразу закройте открытые полости кулисы чистой ветошью для защиты от пыли. Осмотрите сферический шарнир наконечника на предмет трещин и износа – при обнаружении дефектов требуется замена троса. Проверьте плавность хода сердечника в оболочке, удерживая один конец и двигая другой.
Поддержка двигателя перед снятием коробки
Перед отсоединением коробки передач двигатель лишается основной задней опоры. Без надёжной фиксации силовой агрегат может сместиться или провиснуть под собственным весом, что чревато повреждением подушек крепления, шлангов, проводки или радиатора.
Используйте специальную опорную стойку для двигателя или регулируемый подъёмник. Никогда не оставляйте двигатель на весу только на передних подушках – это приведёт к их деформации и нарушению соосности при последующей установке коробки.
Ключевые этапы фиксации двигателя
- Поднимите автомобиль на подъёмнике или установите на козлы, обеспечив безопасный доступ к моторному отсеку и днищу.
- Снимите поперечную подрамную балку (при её наличии), освобождая пространство для установки опоры.
- Разместите опорную стойку или домкрат с деревянной проставкой под масляным поддоном двигателя. Убедитесь, что проставка распределяет нагрузку равномерно, избегая точечного давления на поддон.
- Медленно приподнимите двигатель на 10-15 мм, снимая нагрузку с задних подушек, но не отрывая передние подушки от опор полностью.
- Зафиксируйте стойку в этом положении, проверив устойчивость конструкции. Двигатель не должен качаться при приложении умеренного усилия руками.
Критические моменты: Избегайте опирания на тонкостенные элементы (головка блока, крышка ГРМ) или патрубки. Контролируйте зазоры между двигателем и кузовными элементами (щиток моторного отсека, модуль ABS) – при подъёме они не должны уменьшаться. Все коммуникации (жгуты, шланги) обязаны оставаться в свободном положении без натяжения.
Демонтаж стартерного устройства
Перед началом работ удостоверьтесь в отсутствии напряжения на клеммах аккумулятора. Отсоедините массовый провод (-) от батареи и зафиксируйте его в стороне от клеммы во избежание случайного контакта. Подготовьте необходимый инструмент: набор головок с трещоткой, торцевые ключи, отвертки и монтажный крюк для проводов.
Обеспечьте свободный доступ к стартеру через моторный отсек или снизу автомобиля (при использовании подъемника/ямы). При необходимости демонтируйте элементы, ограничивающие зону работы: воздуховоды, защитные кожухи, кронштейны или слейте технические жидкости, если они препятствуют доступу. Убедитесь в наличии свободного пространства для извлечения агрегата.
Последовательность работ:
- Отсоединение электрики:
- Снимите защитную резиновую крышку с силового кабеля (+)
- Ослабьте гайку крепления провода к стартеру ключом на 13 мм
- Сдвиньте клемму с контактного болта и изолируйте её
- Отсоедините разъем управления (тонкий провод) путем нажатия на фиксатор
- Демонтаж крепежа:
- Выкрутите верхний болт крепления головкой на 17 мм с удлинителем
- Обработайте резьбу нижнего болта проникающей смазкой при наличии коррозии
- Демонтируйте нижний болт через технологическое отверстие картера смазкой
- Сложите болты и шайбы в отдельную емкость для сохранности
- Снятие стартера:
- Придерживайте корпус рукой при откручивании последнего крепежного элемента
- Покачивая устройство вперед-назад, освободите его от посадочных шпилек
- Извлеките агрегат в направлении переднего бампера с контролем положения шестерни бендикса
- Внимание: Не допускайте провисания на электропроводке!
После демонтажа сразу закройте отверстие в картере КПП чистой ветошью для предотвращения попадания пыли и стружки. Проведите визуальный осмотр зубьев маховика через монтажную прорезь – отсутствие сколов и равномерный износ критичны для корректной работы новой коробки. Оцените состояние колодки разъема проводки: трещины или оплавления требуют замены перед установкой обновленной трансмиссии.
Откручивание опорных кронштейнов коробки передач
Перед демонтажем кронштейнов зафиксируйте коробку передач монтажной подставкой или домкратом с деревянной прокладкой. Это предотвратит неконтролируемое смещение агрегата при ослаблении креплений.
Подготовьте инструмент: торцевые головки (размеры 13-17 мм, зависят от модели авто), вороток, удлинители и проникающую смазку WD-40. Очистите резьбовые соединения от грязи щеткой.
Порядок выполнения работ
- Определите точки крепления: найдите болты/гайки, соединяющие кронштейны:
- С кузовом или подрамником
- С картером коробки передач
- Обработайте резьбу: нанесите проникающую смазку на все крепежные элементы. Выждите 5-10 минут для снижения риска срыва граней.
- Ослабьте крепеж:
- Сначала выкрутите болты крепления кронштейнов к кузову
- Затем открутите болты, фиксирующие кронштейны к корпусу КПП
- Снимите кронштейны: аккуратно демонтируйте элементы, отслеживая положение резиновых демпферов и прокладок. При наличии электроразъемов (датчиков) отсоедините их.
Внимание: не прилагайте чрезмерное усилие к болтам. При резком заклинивании повторите обработку смазкой или используйте нагрев горелкой.
Отсоединение приводных валов от фланцев КПП
Поднимите переднюю часть автомобиля на подъёмнике или установите на эстакаду, обеспечив устойчивое положение. Обесточьте бортовую сеть, сняв клемму «минус» с аккумуляторной батареи. Демонтируйте колёса и элементы защиты двигателя/КПП для доступа к приводным валам.
Очистите область вокруг фланцев коробки передач и крепёжные элементы от загрязнений. Проверьте наличие меток совпадения на ШРУСах и фланцах – при их отсутствии нанесите маркером для последующей правильной сборки.
Порядок демонтажа
- Ослабьте гайки крепления ШРУСов до снятия колеса (при необходимости зафиксируйте тормоз).
- Снимите стопорные элементы (шплинты, стопорные кольца, контргайки) с болтов фланцевого соединения.
- Выкрутите крепёжные болты/гайки фланцев ШРУСов, используя головку с воротком. Применяйте проникающую смазку при закисании резьбы.
- Аккуратно отсоедините ШРУСы от фланцев КПП, пошатывая вал в осевом направлении. Избегайте резких перекосов.
- Отведите приводные валы в сторону, закрепив их на подвеске проволокой для предотвращения провисания и повреждения ШРУСов или пыльников.
| Тип соединения | Особенности демонтажа |
| Болтовое (6H-8H) | Требует контроля момента затяжки при сборке |
| Фланец со шлицами | Применяется съёмник при "прикипании" |
Осмотрите посадочные поверхности фланцев КПП и ШРУСов на предмет повреждений или коррозии. Закройте открытые отверстия КПП чистыми заглушками для защиты от пыли и утечки масла. Убедитесь, что валы надёжно зафиксированы и не создают нагрузку на другие узлы.
Фиксация сцепления при снятии коробки
Перед демонтажем механической КПП с тросовым приводом обязательно зафиксируйте диск сцепления для предотвращения его смещения. Используйте специальный установочный штифт или монтажную оправку подходящего диаметра, вставляя её через отверстие картера сцепления в направляющую втулку маховика. Альтернативный вариант – временное крепление диска к маховику струбцинами с мягкими накладками, исключающими повреждение поверхностей.
Убедитесь, что фиксирующий элемент плотно удерживает диск в центральном положении относительно нажимного подшипника и первичного вала. Проверьте отсутствие перекосов, которые могут затруднить обратную установку коробки передач. При длительном хранении снятого агрегата дополнительно закрепите сцепление проволочной стяжкой через отверстия в картере.
Последовательность фиксации
- Выжмите педаль сцепления до упора и зафиксируйте её в этом положении стопором
- Снимите трос привода сцепления с рычага вилки выключения
- Вставьте штифт/оправку через монтажное окно картера
- Проконтролируйте соосность отверстия втулки и направляющей маховика
| Фиксатор | Диаметр, мм | Применение |
| Заводской штифт | 19.0-19.2 | Штатная фиксация для большинства моделей |
| Адаптер DR-340 | 18.8-20.5 (регулируемый) | Универсальное решение для иномарок |
| Самодельная оправка | Соответствует техдокументации | Точная токарная обработка обязательна |
Важно: Не используйте деревянные клинья или подручные предметы – при демонтаже коробки они могут раскрошиться и нарушить балансировку сцепления. После установки новой КПП извлеките фиксатор до соединения троса с рычагом вилки.
Аккуратный демонтаж старой коробки передач
Отсоедините клеммы аккумулятора, снимите воздушный фильтр и корпус дроссельной заслонки для доступа к верхним креплениям КПП. Слейте трансмиссионное масло через сливную пробку, предварительно подставив ёмкость. Отключите разъёмы датчиков скорости, задней передачи и другие электронные компоненты, закреплённые на коробке.
Ослабьте хомуты и отсоедините шланги гидравлической системы сцепления (при наличии). Для тросового привода: снимите фиксаторы с педали сцепления в салоне, затем в подкапотном пространстве освободите концы тросов от рычагов КПП и кронштейнов кузова. Проверьте отсутствие натяжения перед извлечением тросов из направляющих втулок.
Последовательность демонтажа:
- Зафиксируйте двигатель монтажной штангой или домкратом с деревянной подкладкой
- Открутите стартер (верхние болты часто доступны через колёсную арку)
- Снимите защиту картера и отсоедините карданный вал/приводы ШРУСов
- Выкрутите болты крепления кронштейнов КПП к кузову и двигателю
- Подоприте коробку передач трансмиссионным домкратом
- Поочерёдно открутите все болты крепления КПП к двигателю (запомните их расположение!)
- Сдвиньте коробку передач по направляющим шпилькам, отсоединяя первичный вал от сцепления
- Опустите агрегат домкратом, контролируя зазоры с кузовными элементами
Критические моменты:
- Не допускайте провисания тросов сцепления – закрепите их проволокой после отсоединения
- Защитите шлицы первичного вала от грязи полиэтиленовой заглушкой
- Избегайте перекоса при снятии – нагрузка не должна приходиться на картер сцепления
- Пометьте положение реактивной тяги перед откручиванием (при наличии)
Очистка и подготовка посадочной плоскости двигателя
Тщательная очистка поверхности блока цилиндров – обязательный этап перед монтажом новой КПП. Остатки старого герметика, масляные пятна или частицы грязи нарушат геометрию прилегания коробки, что приведёт к утечкам трансмиссионной жидкости и вибрациям.
Игнорирование процедуры провоцирует смещение валов КПП относительно оси сцепления, увеличивает нагрузку на тросы переключения и подшипники. Неочищенные заусенцы на алюминиевом блоке деформируют прокладку, сокращая ресурс узла.
Порядок работ
- Обезжиривание: обработайте плоскость аэрозольным очистителем (типа ABRO или LIQUI MOLY) с помощью ветоши. Повторите до полного удаления масляных следов.
- Механическая обработка:
- Снимите задиры лезвием скребка параллельно плоскости
- Обработать поверхность мелкозернистым абразивом (P400-P600) на плоском бруске
- Финишная очистка: протрите область чистой ветошью без ворса, смоченной в изопропиловом спирте.
| Инструмент | Назначение | Риски при замене |
|---|---|---|
| Скребок с пластиковым лезвием | Удаление старого герметика | Повреждение алюминиевой поверхности металлическим инструментом |
| Брусок с наждачной бумагой | Выравнивание микронеровностей | Использование напильника нарушает плоскостность |
| Пневматический обдувочный пистолет | Удаление абразивной пыли | Остатки абразива в масляных каналах |
Установка новой коробки передач с совмещением первичного вала
Тщательно очистите посадочную поверхность блока цилиндров и маховик от старого герметика и загрязнений. Проверьте состояние шлицов первичного вала новой КПП и сцепления на отсутствие повреждений. Нанесите тонкий слой высокотемпературной смазки на шлицы вала и направляющую втулку выжимного подшипника.
Установите монтажные проушины на корпус коробки передач для облегчения позиционирования. Поднимите агрегат трансмиссии с помощью подъёмника, контролируя его горизонтальность. Медленно подведите коробку к двигателю, обеспечивая параллельность осей коленвала и первичного вала КПП.
Процедура совмещения первичного вала
Выполните юстировку в три этапа:
- Предварительная центровка: Совместите шлицы первичного вала с ведомым диском сцепления. Проворачивайте коленчатый вал за болт крепления шкива (ключом на 19 мм) до лёгкого контакта шлицов.
- Фиксация диска: Используйте монтажную оправку через отверстие маховика для временной фиксации ведомого диска в строго центральном положении.
- Окончательная посадка: Плавно притягивайте коробку к блоку цилиндров равномерно закручивая болты крепления крест-накрест. Уберите оправку после плотного прилегания картера КПП к двигателю.
Критические ошибки:
- Перекос агрегата – ведёт к повреждению шлицов
- Применение чрезмерной силы при стыковке
- Отсутствие смазки на направляющей втулке
| Этап | Крутящий момент (Nm) | Порядок затяжки |
|---|---|---|
| Болты КПП к блоку | 55-65 | Диагональный |
| Опоры коробки | 40-45 | После полной посадки |
После установки корпуса подключите тросы переключения передач к рычагам КПП. Отрегулируйте ход тросов согласно спецификации производителя, проверьте чёткость включения всех передач при работающем двигателе до монтажа элементов кузова.
Предварительное крепление коробки к двигателю
Перед монтажом агрегатов в подкапотном пространстве совместите коробку передач с двигателем, обеспечив правильную ориентацию шпилек и посадочных отверстий на картере сцепления. Поддержите КПП снизу домкратом с деревянной проставкой для исключения перекосов и повреждений маховика.
Наживите верхние болты крепления коробки к блоку цилиндров вручную, контролируя соосность валов. При необходимости используйте направляющие втулки для облегчения центровки. Не допускайте приложения ударных нагрузок к корпусу КПП.
Последовательность работ
Выполните операции в строгом порядке:
- Совмещение валов: Проворачивайте первичный вал КПП при установке для совпадения шлицев с ведомым диском сцепления
- Первичная фиксация: Затяните верхние крепёжные болты динамометрическим ключом с моментом, указанным производителем (обычно 45-60 Нм)
- Проверка зазоров: Убедитесь в равномерности технологических промежутков между стыковочными плоскостями по всему периметру
| Элемент крепления | Тип соединения | Требуемый момент затяжки (Нм) |
|---|---|---|
| Верхние болты блока цилиндров | M10×1.25 | 52±5 |
| Нижние кронштейны (опоры) | M12×1.5 | 75±8 |
Важно! Не устанавливайте тросы управления до завершения предварительной фиксации коробки – это может привести к деформации тяг и некорректной работе механизма переключения. Проверьте свободу хода первичного вала после совмещения агрегатов.
Монтаж опорных подушек и кронштейнов КПП
Перед установкой коробки передач закрепите кронштейны на кузове автомобиля, используя штатные точки крепления. Убедитесь в отсутствии деформаций и коррозии на посадочных поверхностях. Применяйте оригинальные болты с рекомендуемым моментом затяжки для предотвращения вибраций.
Установите опорные подушки на кронштейны, проверив соответствие их формы и отверстий крепежным элементам коробки передач. Не допускайте перекосов при монтаже – геометрия должна строго соответствовать технической документации производителя.
Ключевые этапы установки
- Фиксация кронштейнов:
- Закрепите левый и правый кронштейны на лонжеронах кузова
- Предварительно затяните болты с усилием 30-40 Н∙м
- Монтаж подушек:
- Наденьте гидроопоры на шпильки кронштейнов
- Совместите монтажные отверстия с точками крепления КПП
- Регулировка положения:
- Добейтесь параллельности оси двигателя и КПП
- Проверьте зазор между кузовом и агрегатами (минимум 15 мм)
- Финальная затяжка:
- Затяните болты кронштейнов с моментом 55-65 Н∙м
- Зафиксируйте гайки подушек усилием 25-35 Н∙м
Контролируйте соосность валов КПП и сцепления после фиксации всех элементов. Любое смещение более 1,5° требует повторной регулировки. Неподвижность узла при раскачивании руками подтвердит правильность монтажа.
Подключение привода сцепления к новому тросу
Перед началом установки убедитесь в отсутствии механических повреждений на новом тросе сцепления и наличии заводской смазки в оболочке. Проверьте совместимость крепежных проушин и регулировочного механизма с точками фиксации на кузове и педальном узле.
Заведите верхний наконечник троса в отверстие вилки выжимного подшипника до характерного щелчка фиксатора. Убедитесь, что стопорная шайба надежно закрепилась на штоке рабочего цилиндра или рычаге корзины сцепления – это предотвратит самопроизвольное отсоединение при вибрациях.
Критические этапы регулировки
После фиксации троса в монтажных кронштейнах выполните предварительное натяжение:
- Ослабьте контргайку на регулировочной вилке у педали
- Поворачивайте регулировочную гайку до появления свободного хода 5-7 мм у педали сцепления
- Затяните контргайку с моментом 15-20 Н∙м, удерживая регулировочную гайку
Контрольные параметры после установки:
| Ход педали до сопротивления | 5-7 мм |
| Полный рабочий ход педали | 120-140 мм |
| Усилие нажатия (для легковых авто) | 80-120 Н |
При включенной передаче плавно отпускайте педаль – автомобиль должен трогаться без рывков при оборотах 800-1000 об/мин. Обязательно проверьте отсутствие перегибов троса в зонах возле рулевой колонки и выпускного коллектора.
Установка троса переключения передач на коробку
Убедитесь, что коробка передач установлена на штатное место, а рычаг переключения в салоне зафиксирован в нейтральном положении. Проверьте целостность тросов и состояние крепежных втулок перед началом монтажа.
Снимите защитные колпачки с шарниров троса на КПП. Совместите сферические наконечники троса с посадочными гнездами на рычаге коробки передач, обеспечив соосность без перекосов.
Ключевые этапы фиксации
- Вставьте наконечник троса в проушину рычага КПП до характерного щелчка фиксатора
- Затяните стопорную гайку пальцами, затем доведите моментом 15-20 Н∙м
- Проверьте плавность хода – переместите рычаг КПП рукой через полный диапазон
Важно: Запрещено прикладывать усилие к тросу при установке – это деформирует оплетку. Если наконечник не входит свободно, проверьте совпадение осей шарнира и рычага.
| Контрольный параметр | Нормативное значение |
| Холостой ход рычага КПП | Макс. 5 мм в нейтрали |
| Усилие переключения | 8-15 Н на конце рычага |
После фиксации наденьте пыльники и обработайте шарниры смазкой. Проверьте отсутствие перегибов троса вдоль трассы прокладки – минимальный радиус изгиба 100 мм.
Регулировка свободного хода троса сцепления
Свободный ход троса сцепления критичен для корректной работы трансмиссии: недостаточный зазор вызывает пробуксовку диска, а чрезмерный – неполное выключение сцепления и затруднённое переключение передач. Регулировка выполняется после монтажа КПП и фиксации троса в штатных точках крепления.
Проверьте техническую документацию автомобиля для определения точного значения свободного хода (обычно 5-10 мм). Для измерений используйте линейку или штангенциркуль в точке привода вилки выжимного подшипника.
Пошаговая процедура регулировки
- Ослабьте контргайку регулировочной гайки на резьбовом наконечнике троса возле рычага сцепления в подкапотном пространстве.
- Вращайте регулировочную гайку:
- По часовой стрелке – уменьшает свободный ход
- Против часовой стрелки – увеличивает свободный ход
- Проверяйте зазор после каждого оборота гайки, перемещая рукой привод вилки сцепления до ощущения сопротивления.
- Зафиксируйте положение контргайкой при достижении норматива, избегая смещения регулировочной гайки.
- Проконтролируйте работу сцепления:
- При выжатой педали передачи включаются без усилия
- Отсутствует пробуксовка при резком старте на высокой передаче
| Типовая проблема | Признак некорректной регулировки |
| Избыточный свободный ход | Педаль «проваливается», хруст при переключении |
| Недостаточный свободный ход | Сцепление «ведёт», запах гари при трогании |
Проведите тестовую поездку. При появлении вибрации или шума в области корзины сцепления повторите регулировку. Для тросов с автоматическим компенсатором износа (на некоторых моделях) дополнительная подтяжка не требуется – система поддерживает зазор самостоятельно.
Настройка хода кулисы переключения передач
Точная регулировка хода кулисы критична для четкого включения передач и предотвращения преждевременного износа синхронизаторов. Неправильная настройка приводит к неполному включению скоростей, самопроизвольному выключению или затрудненному переключению.
Основной метод регулировки - изменение эффективной длины тросов привода через резьбовые муфты в местах соединения с кулисой и рычагом КПП. Для работы потребуются рожковые ключи, плоскогубцы и контрольный щуп.
- Установите рычаг переключения в нейтральное положение при выжатом сцеплении
- Ослабьте контргайки на регулировочных муфтах обоих тросов (выбора и включения передач)
- Отрегулируйте длину троса выбора передач:
- Добейтесь свободного хода рычага 5-8 мм в поперечном направлении
- Проверьте четкость попадания в "коридоры" передач без заеданий
- Настройте трос включения передач:
- Обеспечьте полный ход кулисы при перемещении рычага вдоль продольной оси
- Зазор в крайних положениях не должен превышать 1-2 мм
- Проконтролируйте параллельность движения штоков кулисы при переключении
- Зафиксируйте регулировочные муфты контргайками с моментом 15-20 Н·м
Контрольные проверки после регулировки
| Проверка | Норма | Инструмент |
|---|---|---|
| Холостой ход рычага | 3-5 мм в нейтрали | Линейка |
| Усилие переключения | 20-40 Н для всех передач | Динамометр |
| Точность включения | Отсутствие недожатия/пережатия | Визуальный контроль |
При пробном переключении все передачи должны включаться с характерным четким щелчком без необходимости чрезмерного усилия. Особое внимание уделите синхронизаторам заднего хода и 1-2 передач - они наиболее чувствительны к ошибкам регулировки.
После первой поездки проверьте температуру тросов в местах изгиба - локальный перегрев указывает на чрезмерное трение из-за неправильной трассировки или натяжения. Повторную регулировку выполняйте через 500-700 км пробега из-за естественной усадки манжет.
Обратная установка приводных валов в коробку
Перед монтажом очистите посадочные места валов в картере КПП и шлицы от загрязнений. Убедитесь в отсутствии повреждений сальников и стопорных колец. Нанесите тонкий слой смазки на шлицевую часть валов и уплотнительные кромки сальников для защиты от коррозии и облегчения установки.
Совместите приводные валы с посадочными гнёздами коробки передач, избегая перекоса. Проверьте совпадение шлицев: неправильная ориентация может привести к деформации стопорных колец. Лёгким усилием с одновременным вращением вала по часовой стрелке вдавите его до характерного щелчка, подтверждающего фиксацию стопорным кольцом в шлицевом пазе.
Ключевые этапы и контроль
- Проверьте глубину посадки: приводные валы должны быть полностью утоплены в картер
- Вручную прокрутите вал на 2-3 оборота для распределения смазки
- Убедитесь в отсутствии осевого люфта – допустимый зазор не более 0,5 мм
| Элемент | Требование |
|---|---|
| Стопорное кольцо | Обязательная замена при деформации или трещинах |
| Момент затяжки гайки ШРУСа | 180-220 Н·м (уточнить в спецификации) |
| Смазка | Только трансмиссионное масло или смазка GL4 |
Важно: Не прилагайте ударных нагрузок при установке – используйте монтажную проставку для равномерного давления. После монтажа сразу заполните коробку маслом во избежание сухого пуска. Проверьте герметичность соединений при пробном запуске двигателя.
Монтаж стартера и смежных систем
Перед установкой стартера убедитесь в совместимости его посадочного места с колоколом коробки передач и правильном положении венца маховика. Закрепите стартер штатными болтами через предусмотренные производителем отверстия, соблюдая момент затяжки 40–65 Н·м в зависимости от модели. Проверьте отсутствие перекосов и зазоров между корпусом стартера и картером сцепления.
Подключите силовой кабель (толстое сечение) от аккумулятора к верхней клемме стартера, а управляющий провод (тонкий) – к нижней шпильке. Изолируйте соединения термоусадкой, исключив контакт с подвижными элементами. Параллельно установите держатель троса сцепления на картер КПП, обеспечив плавный ход без перегибов.
Сопутствующие работы
При монтаже смежных систем выполните:
- Фиксацию датчиков:
- Датчик скорости вращения КПП вкрутите в штатное гнездо
- Датчик задней передачи подключите к фишке электропроводки
- Регулировку привода сцепления:
- Отрегулируйте длину внешнего троса по контрольному люфту педали (15–20 мм)
- Зафиксируйте контргайки на кронштейне кузова
Критические точки контроля:
| Элемент | Параметр | Норматив |
|---|---|---|
| Зазор стартера | Расстояние до маховика | 1,8–2,3 мм |
| Проводка | Удалённость от выхлопа | min 100 мм |
После установки проверьте работу стартера на нейтральной передаче при выжатом сцеплении. Контролируйте отсутствие посторонних шумов (скрежет, свист) и плавность запуска двигателя. Убедитесь в чётком срабатывании датчика включения задней передачи при переводе рычага в соответствующее положение.
Заправка трансмиссионного масла нового типа
Перед заливкой нового масла убедитесь в совместимости его спецификации с требованиями обновлённой КПП. Проверьте маркировку на упаковке – она должна соответствовать допускам производителя трансмиссии (например, API GL-4+, Dexron III или иным, указанным в технической документации). Предварительно прогрейте коробку передач до рабочей температуры для точности уровня.
Тщательно очистите зону вокруг контрольной пробки заливного отверстия от загрязнений. Используйте чистую воронку с мелкоячеистым фильтром для предотвращения попадания абразивных частиц в механизм. Заливайте масло до момента его вытекания из контрольного отверстия – это основной индикатор правильного объёма.
Ключевые этапы процедуры
- Демонтаж защитных кожухов: снимите нижнюю защиту картера для доступа к сливной и заливной пробкам.
- Контроль уровня: после заливки запустите двигатель, поочерёдно включите все передачи с выжатым сцеплением (для распределения масла в каналах).
- Финишная проверка: заглушите мотор, дождитесь прекращения вытекания излишков масла из контрольного отверстия, затем установите пробку на место с рекомендуемым моментом затяжки (20–40 Н·м).
Важно: Для тросовых механизмов переключения отдельно проверьте плавность хода рычага КПП после заправки – завоздушивание или недостаток масла могут вызвать затруднённое включение передач.
| Параметр | Требование |
| Тип масла | Полусинтетическое/синтетическое с антифрикционными присадками |
| Вязкость (SAE) | 75W-90, 80W-85 (зависит от климатической зоны) |
| Объём* | 1.8–2.3 л (точное значение уточняйте в manual) |
*Излишки масла приведут к вспениванию и утечкам через сальники. Недостаток спровоцирует ускоренный износ синхронизаторов и шестерён.
Сборка демонтированных элементов моторного отсека
После установки коробки передач и фиксации тросов привода переключения, приступайте к последовательной установке навесных агрегатов. Убедитесь в чистоте посадочных мест и целостности прокладок перед монтажом выпускной системы, стартера и элементов сцепления.
Восстановите электрические соединения датчиков КПП (скорости, заднего хода), аккумуляторной батареи и массы на кузове. Проверьте отсутствие перегибов проводки вблизи подвижных элементов тросового привода.
Ключевые этапы сборки
- Топливная система:
- Закрепите топливные трубки с новыми уплотнительными кольцами
- Подключите топливопроводы к рампе, избегая перекручивания шлангов
- Охлаждение:
- Установите радиатор с проверкой целостности патрубков
- Заправьте систему охлаждающей жидкостью с последующей прокачкой
- Вспомогательные узлы:
Элемент Контрольная точка Генератор Натяжение ремня (прогиб 10-15 мм под усилием 10 кгс) Воздушный фильтр Герметичность соединения с дроссельным узлом
При подключении гидравлических магистралей сцепления выполните прокачку для удаления воздуха. Проверьте ход педали сцепления – свободный ход должен составлять 5-7 мм до начала сопротивления.
Перед первым запуском двигателя визуально убедитесь в отсутствии незакреплённых деталей в зоне вращения шкивов. Проведите тестовое переключение передач на заглушённом моторе, контролируя плавность хода рычага КПП и отсутствие посторонних шумов.
Первоначальная проверка свободного хода педали сцепления
После монтажа коробки передач и подключения тросов привода сцепления выполните контроль свободного хода педали. Эта величина определяет зазор между толкателем главного цилиндра и поршнем, критичный для корректной работы системы. Неправильная регулировка приводит к пробуксовке дисков или неполному выключению сцепления.
Используйте линейку или штангенциркуль для точных замеров. Перед проверкой убедитесь в полном возврате педали в исходное положение и отсутствии механических препятствий в салоне. Работы проводите при выключенном двигателе.
Алгоритм проверки
- Нажмите пальцем на край педали сцепления до появления первого ощутимого сопротивления
- Зафиксируйте расстояние от начального положения до точки сопротивления
- Сравните результат с требованиями производителя (типовые значения 5-15 мм)
- Повторите замер 3 раза для исключения погрешности
| Состояние | Величина хода | Влияние на КПП |
|---|---|---|
| Норма | 5-15 мм | Плавное включение/выключение |
| Малый ход | < 5 мм | Пробуксовка, перегрев диска |
| Большой ход | > 15 мм | Неполное выключение, хруст передач |
При отклонениях от нормы выполните регулировку контргайкой на наконечнике троса в моторном отсеке. После корректировки повторно проверьте ход педали и работоспособность сцепления при запущенном двигателе последовательным включением всех передач.
Помните: точные параметры свободного хода указаны в сервисной документации автомобиля. Неправильная настройка сокращает ресурс выжимного подшипника и ведомого диска.
Тестирование всех передач при заглушенном двигателе
Перед запуском двигателя после установки тросовой КПП критически важно проверить чёткость включения всех передач. Зафиксируйте автомобиль на ручном тормозе и убедитесь, что колёса не касаются земли.
Выжмите педаль сцепления и последовательно включайте передачи, начиная с первой и заканчивая задней. Обратите особое внимание на плавность хода рычага и характерные щелчки фиксации. Повторите цикл 3-5 раз для выявления неочевидных дефектов.
Ключевые параметры проверки
При тестировании контролируйте следующие аспекты:
- Ход рычага: отсутствие заеданий или избыточного усилия
- Чёткость фиксации: каждый включённый режим должен уверенно "щёлкать"
- Ложные нейтрали: рычаг не должен зависать между передачами
- Работа тросов: плавное скольжение без рывков и перегибов
Обнаружение любых аномалий требует немедленной диагностики:
| Проблема | Возможная причина |
| Тугое включение | Перекос картера, дефект троса, несовпадение осей |
| Скрежет при включении | Недожатое сцепление, погнутый шток вилки |
| Не фиксируется передача | Износ фиксаторов, нарушение регулировки тяг |
Проверьте нейтраль – рычаг должен свободно качаться в поперечном диапазоне без зацепления за шестерни. Завершите тест многократным быстрым переключением 1-2-3-4 передач для оценки синхронизаторов.
Контрольная поездка и финальная регулировка механизмов
Перед началом движения убедитесь в отсутствии утечек рабочих жидкостей и надёжности крепления всех элементов трансмиссии. Совершите короткую поездку в зоне с минимальным трафиком, последовательно проверяя включение каждой передачи на разных режимах: с места, при разгоне, во время замедления и при движении задним ходом. Особое внимание уделите чёткости переключений, посторонним шумам (хруст, скрежет) и самопроизвольному выбиванию передачи.
После возвращения в мастерскую заглушите двигатель и визуально осмотрите узлы тросового привода на предмет перегибов или задиров оболочки. Проверьте герметичность сальников КПП и отсутствие вибраций кронштейнов. Если обнаружены нечёткие переключения, повышенное усилие на рычаге или неполное включение скоростей – требуется корректировка натяжения тросов.
Алгоритм финальной регулировки
- Ослабьте контргайки на регулировочных муфтах тросов выбора и включения передач.
- Переведите рычаг КПП в нейтральное положение, убедившись, что фиксатор на картере коробки совмещён с пазом штока.
- Поворачивайте муфты тросов до устранения люфта рычага в нейтрали, сохраняя лёгкое сопротивление (0.5-1 см свободного хода).
- Затяните контргайки, не допуская смещения настроек. Проверьте свободный ход кулисы во всех плоскостях.
Повторите тестовую поездку, обращая внимание на лёгкость переключения на холодной трансмиссии и отсутствие задержек включения. При сохранении проблем проверьте:
- Соосность крепления тросов к кузову и КПП
- Целостность пластиковых втулок в местах фиксации
- Плавность хода тросов без закусываний (с отсоединёнными тягами)
Список источников
Установка обновлённой механической коробки передач с тросовым приводом требует точного соблюдения процедур. Надёжные источники информации помогают избежать ошибок, которые могут привести к повреждению компонентов или снижению производительности.
Для написания статьи об установке такой коробки передач могут быть использованы следующие виды источников, которые предоставляют проверенные и детальные инструкции.
- Официальные руководства по ремонту и техническому обслуживанию автомобиля конкретной марки и модели
- Инструкции производителя коробки передач и комплекта тросового привода
- Технические бюллетени и сервисные мануалы от автопроизводителей
- Специализированные автомобильные форумы, посвящённые тюнингу и ремонту
- Видеоинструкции от профессиональных автомехаников по замене КПП
- Книги по устройству и ремонту трансмиссии современных автомобилей
- Статьи в профильных автомобильных журналах о модернизации механических КПП
- Протоколы технических тренировок автопроизводителей для сервисных центров
