Установка подогрева руля - пошаговая инструкция

Статья обновлена: 18.08.2025

С приходом морозов привычные действия в автомобиле превращаются в испытание. Ледяной руль вызывает дискомфорт и снижает контроль над машиной. Решение этой проблемы существует.

Подогрев рулевого колеса перестал быть эксклюзивной опцией премиальных моделей. Сегодня его можно установить на большинство автомобилей. Технология обеспечивает не только комфорт, но и повышает безопасность вождения.

Рассмотрим ключевые аспекты: существующие типы систем, критерии выбора оборудования и основные этапы монтажа. Правильная установка гарантирует долговечность работы и отсутствие проблем с электрооборудованием автомобиля.

Типы нагревательных элементов для руля

Конструктивно системы подогрева руля используют разные технологии преобразования электрической энергии в тепловую. Выбор элемента определяет скорость нагрева, равномерность распределения температуры, толщину обода и общую долговечность системы.

Основные различия касаются используемых материалов, способа интеграции в рулевое колесо и рабочих характеристик. Каждый тип имеет специфические особенности эксплуатации и монтажа.

Распространенные виды нагревателей

• Карбоновые нити: Углеродное волокно, вшитое в основу кожуха. Отличается минимальной толщиной (до 0.5 мм), гибкостью и равномерным нагревом всей поверхности. Устойчиво к механическим деформациям.
• Керамические элементы: Тонкие керамические пластины с токопроводящим покрытием. Обеспечивают быстрый нагрев (15-30 секунд), но требуют жесткого крепления. Чувствительны к точечным ударам.
• Нихромовая проволока: Спирали из никель-хромового сплава, залитые силиконовой изоляцией. Самый бюджетный вариант, но создает локальные зоны перегрева. Увеличивает толщину обода на 3-5 мм.

Тип элемента	Время нагрева	Толщина слоя	Ресурс
Карбоновый	1-2 минуты	0.3-0.7 мм	> 10 лет
Керамический	15-40 секунд	1.2-1.8 мм	5-7 лет
Нихромовый	3-5 минут	3.0-5.0 мм	3-4 года

При выборе учитывайте: карбоновые системы оптимальны для тонких рулей и ежедневной эксплуатации, керамика подойдет для быстрого разогрева, а нихромовые решения актуальны при ограниченном бюджете. Современные OEM-решения на 78% используют карбоновую технологию.

Выбор материала нагревательной ленты

Основные варианты включают нихром, углеродное волокно, кевлар и медь. Нихром (сплав никеля и хрома) обеспечивает стабильный нагрев и долговечность, но обладает средней гибкостью. Углеродное волокно быстро нагревается и равномерно распределяет тепло, сохраняя высокую эластичность. Кевлар отличается исключительной прочностью, однако его теплопроводность уступает альтернативам. Медь демонстрирует максимальную теплопередачу, но подвержена окислению и деформациям.

Ключевые критерии выбора: теплопроводность (определяет скорость нагрева), гибкость (критична для обмотки руля), устойчивость к износу и перепадам температур. Для автомобильного руля оптимальны материалы, сочетающие эластичность с равномерным тепловым распределением, исключая локальные перегревы. Стоимость также играет роль – высокотехнологичные решения дороже традиционных.

Сравнение характеристик материалов

Материал	Теплопроводность	Гибкость	Долговечность	Стоимость
Нихром	Высокая	Средняя	Высокая	Низкая
Углеродное волокно	Очень высокая	Высокая	Высокая	Высокая
Кевлар	Средняя	Высокая	Очень высокая	Средняя
Медь	Очень высокая	Низкая	Средняя	Низкая

Рекомендация: Для руля предпочтительно углеродное волокно – оно обеспечивает быстрый равномерный нагрев и легко адаптируется к изгибам. Нихром подойдёт при ограниченном бюджете, но потребует аккуратного монтажа из-за жёсткости. Медь и кевлар используются реже: первая из-за сложности формовки, второй – из-за умеренной теплоотдачи.

Подготовка инструментов для монтажа

Соберите необходимые инструменты заранее, чтобы избежать перерывов в процессе установки. Отсутствие подходящего оборудования может повредить элементы руля или проводки.

Убедитесь в исправности электроинструментов и качестве расходных материалов. Проверьте соответствие размеров ключей и бит крепежным элементам вашего автомобиля.

Обязательный набор

• Ключи и отвертки: набор торцевых головок, крестовые и плоские отвертки, ключ для снятия подушки безопасности (если требуется)
• Электрооборудование: мультиметр для проверки напряжения, паяльник с припоем, термофен
• Изоляционные материалы: термоусадочные трубки разных диаметров, качественная изолента, пластиковые хомуты

Дополнительные приспособления

1. Специальный съемник стопорного кольца руля (для моделей с механической фиксацией)
2. Пластиковые монтажные лопатки для безопасного демонтажа обивки
3. Коннекторы типа "папа-мама" и обжимные клещи для соединения проводов

Мелкий инструмент	Кусачки, пинцет, канцелярский нож
Защита	Диэлектрические перчатки, защитные очки

Техника безопасности при работе с проводкой

Работа с автомобильной электропроводкой требует строгого соблюдения мер предосторожности для предотвращения коротких замыканий, возгораний и поражения током. Любое неосторожное действие может повредить бортовую электронику или вызвать аварийную ситуацию.

Перед началом работ всегда обесточивайте систему, отсоединив отрицательную клемму аккумулятора. Убедитесь в отсутствии влаги в зоне монтажа и используйте инструменты с диэлектрическими рукоятками.

Ключевые правила монтажа

При подключении проводов подогрева руля соблюдайте следующие требования:

• Сечение проводов: Используйте кабели, соответствующие мощности нагревательного элемента (не менее 1,5 мм²)
• Защита цепей: Обязательно устанавливайте предохранитель в разрыв "+12В" вблизи источника питания
• Изоляция соединений: Все скрутки пропаивайте и изолируйте термоусадкой, клеммные колодки не допускаются

Избегайте прокладки проводов вблизи подвижных элементов рулевой колонки. Фиксируйте кабели пластиковыми хомутами с шагом 15-20 см, не допуская провисаний и перегибов.

Опасность	Меры профилактики
Короткое замыкание	Демонтаж металлических украшений с рук, изоляция оголённых контактов сразу после соединения
Перегрев проводки	Проверка нагрузки на цепь мультиметром перед подключением
Повреждение штатной электропроводки	Использование электронных схемотехнических справочников для конкретной модели авто

После завершения монтажа проверьте отсутствие КЗ тестером перед подключением аккумулятора. Первый запуск системы выполняйте под наблюдением при выключенном двигателе.

Демонтаж автомобильного аккумулятора

Перед началом работ убедитесь, что двигатель и зажигание выключены. Наденьте защитные очки и кислотостойкие перчатки – электролит при контакте с кожей вызывает ожоги. Подготовьте ключи (обычно 10–13 мм) для клемм и креплений, а также ветошь для очистки контактов.

Сначала ослабьте гайку крепления отрицательной клеммы («–») и снимите её с вывода аккумулятора. Изолируйте клемму, отведя кабель в сторону. Повторите действия для положительной клеммы («+»). Никогда не начинайте с плюсовой клеммы – это может вызвать короткое замыкание.

Извлечение аккумулятора

1. Открутите фиксирующую планку или скобы (часто требуются ключи 8–13 мм).
2. Проверьте отсутствие дополнительных креплений (нижние рамки, ремни).
3. Крепко возьмитесь за ручки или корпус АКБ (вес 10–20 кг), слегка раскачайте для освобождения от поддона.
4. Извлеките аккумулятор строго вертикально, не наклоняя во избежание утечки электролита.

Важно: Не допускайте контакта клемм с металлическими поверхностями автомобиля после снятия. Храните демонтированный аккумулятор в прохладном сухом месте, вдали от искр и открытого огня.

Снятие подушки безопасности и рулевого колеса

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора и выждите 15-20 минут для разрядки конденсаторов системы безопасности. Убедитесь в отсутствии напряжения мультиметром. При работе с пиропатронами подушки избегайте статического электричества и нагрева компонентов.

Найдите технологические отверстия по бокам рулевого колеса – обычно они прикрыты пластиковыми заглушками. Через эти отверстии тонкой отверткой нажмите на пружинные фиксаторы подушки, одновременно аккуратно поддевая её с противоположной стороны. Действуйте симметрично, чтобы не сломать крепления.

Порядок демонтажа

1. Отсоедините разъем подушки безопасности, нажав на пластиковый фиксатор. Желтый коннектор требует особой осторожности.
2. Снимите разъемы кнопок управления мультимедиа/круиз-контролем, если они интегрированы в руль.
3. Открутите центральную гайку крепления рулевого колеса (обычно размером 22-24 мм). Не снимайте гайку полностью до последнего оборота!
4. Пометьте маркером положение руля относительно шлицов вала для последующей правильной сборки.
5. Окончательно выкрутите гайку, снимите шайбу и аккуратно стяните рулевое колесо, раскачивая его из стороны в сторону. Не применяйте ударные инструменты!

Деталь	Тип крепежа	Особенности
Подушка безопасности	Пружинные защелки (2-4 шт)	Чувствительна к ударам, хранить лицевой стороной вверх
Рулевое колесо	Центральная гайка + шлицевое соединение	Обязательна метка положения

После демонтажа немедленно наденьте снятую гайку обратно на вал рулевой колонки – это предотвратит случайное падение шайбы и защитит резьбу. Извлеченную подушку безопасности разместите в безопасном месте лицевой поверхностью вверх, вдали от нагревательных приборов и прямого солнца.

Маркировка зон обогрева на руле

Маркировка на рулевой поверхности указывает участки с интегрированными нагревательными элементами. Обычно это симметричные зоны в местах стандартного хвата рук (на 10 и 2 часах), обозначенные точечным рисунком, микронасечками или логотипом системы подогрева. Отсутствие маркировки в центральной части спиц и нижнего сегмента обода сигнализирует о нерабочих зонах.

Производители используют различные методы маркировки: термостойкую шелкографию, лазерную гравировку или вплавленные полимерные метки. Утолщенное покрытие в этих зонах (до 0.5-1 мм) скрывает карбоновые нити или токопроводящую пасту, обеспечивая тактильную идентификацию без визуального диссонанса.

Особенности визуального обозначения

• Типовые паттерны: параллельные линии, ромбические сетки или группы мелких кругов
• Цветовые решения: серые/черные оттенки, контрастирующие с основным материалом руля
• Расположение: строго в секторах с максимальным контактом ладоней

Тип маркировки	Материал	Устойчивость к износу
Шелкография	Термопластичная краска	Средняя (требует защитного лака)
Лазерная гравировка	Изменение структуры кожи/полимера	Высокая
Вплавленные метки	Синтетические нити	Максимальная

Важно: при установке чехлов или обмоток эффективность обогрева маркированных зон снижается на 40-60% из-за термоизоляции. В автомобилях премиум-сегмента встречается динамическая подсветка зон нагрева, активирующаяся при включении системы.

Расчет длины нагревательной ленты

Определение необходимой длины нагревательной ленты осуществляется путем точного замера окружности рулевого колеса. Используйте гибкую сантиметровую ленту, плотно обернув ее по внешнему краю обода руля в зоне предполагаемого монтажа нагревателя. Полученное значение (в сантиметрах) является ключевым параметром для дальнейших вычислений.

К расчетной длине окружности добавьте технологический запас 3-5 см для обеспечения надежного соединения проводников и компенсации погрешностей. Избегайте излишнего натяжения ленты при установке – это может привести к повреждению нагревательных элементов или нарушению контакта.

Формула расчета

Общая длина нагревательной ленты вычисляется по формуле:

L_ленты = L_окр + L_зап, где:

• L_окр – измеренная длина окружности руля (см)

• L_зап – технологический запас (рекомендуется 3-5 см)

Пример расчета

Диаметр руля	36 см
Окружность (Lокр = π × D)	≈113 см
Технологический запас (Lзап)	5 см
Итоговая длина ленты (Lленты)	118 см

Критические нюансы

• При наличии швов или утолщений на ободе делайте замеры в нескольких точках, используя максимальное значение
• Для рулей с подогревом в секторе "10-2 часа" уменьшите расчетную длину пропорционально охвату (пример: 3/4 окружности)
• Проверьте соответствие мощности ленты бортовой сети автомобиля перед покупкой

Раскрой ленты по размерам руля

Тщательно измерьте обод руля с помощью гибкой сантиметровой ленты, фиксируя длину по внешнему краю (место контакта ладоней). Учитывайте толщину обода: при массивной конструкции (например, кожаной оплетке) добавьте 5-7% к полученной длине для компенсации объема.

Перенесите замер на нагревательный элемент, отметив нужную длину маркером. Убедитесь, что лента лежит ровно без перекручиваний – это гарантирует точность раскроя. Для рулей с утолщениями в зоне хвата сделайте отдельные замеры этих участков.

Технология резки и подготовки

Режьте ленту строго по заводской разметке – обычно это пунктирные линии или значки ножниц. Используйте острые ножницы, избегая деформации токопроводящих элементов. Если требуется несколько отрезков (например, для спортивного руля сложной формы), проверьте суммарную длину: она должна на 2-3 см превышать общую длину обода.

1. Отключите ленту от источника питания
2. Зафиксируйте элемент на ровной поверхности
3. Сделайте единоразовый точный рез
4. Изолируте срез термоусадкой

Тип руля	Дополнительный припуск
Спортивный (плоское основание)	3-4 см на сектора
Грузовые авто (утолщенный обод)	8-10% от длины

При раскрое аллюминиевой нагревательной ленты избегайте заусенцев – они могут повредить обшивку. Для карбоновых моделей контролируйте натяжение: материал не должен растягиваться при разрезании.

Очистка поверхности руля от загрязнений

Перед установкой нагревательного элемента тщательно удалите все загрязнения с поверхности руля. Используйте мягкую безворсовую ткань, слегка смоченную изопропиловым спиртом или специальным автомобильным очистителем пластика. Протрите всю рабочую зону круговыми движениями без сильного нажима.

Обратите особое внимание на участки возле швов, кнопок мультируля и вентиляционных отверстий – здесь часто скапливается грязь. Дождитесь полного испарения чистящего состава (5-10 минут). Поверхность должна стать абсолютно сухой, гладкой и обезжиренной для обеспечения максимальной адгезии клеящего слоя.

Критичные ошибки при очистке

• Использование агрессивных растворителей (ацетон, бензин) – повреждают кожу, резину или мягкий пластик
• Применение абразивных губок – оставляют царапины, снижающие сцепление
• Остатки влаги под нагревателем – вызывают отслоение и коррозию контактов
• Неполное удаление силиконовых полиролей – создают жирную пленку, препятствующую адгезии

Проведите финальную проверку чистоте руля тактильно – проведите пальцем по поверхности. Если ощущается липкость или шероховатость – повторите процедуру очистки. Установку нагревательной системы начинайте только после достижения идеально подготовленной поверхности.

Обезжиривание площадок для наклейки

Качественное обезжиривание контактных зон руля – обязательный этап для надежной фиксации нагревательных элементов. Любые следы кожного сала, чистящих средств или транспортной пыли нарушат адгезию токопроводящего клея.

Используйте специализированные обезжириватели на спиртовой основе без силиконовых добавок. Ацетон или агрессивные растворители запрещены – они повреждают кожаную/алькантарную отделку и пластиковые детали руля.

Порядок обработки поверхностей:

1. Нанесите обезжириватель на чистую безворсовую салфетку (микрофибра, х/б).
2. Тщательно протрите зоны крепления нагревательных пластин круговыми движениями с легким нажимом.
3. Повторите обработку 2-3 раза со сменой салфетки после каждого прохода.
4. Дождитесь полного испарения состава (3-5 минут) перед монтажом.

Контроль качества:

• После высыхания поверхность должна быть матовой, без жирных разводов.
• Проведите пальцем в перчатке – не допускается ощущение липкости или скольжения.

Способы равномерного нанесения клея

Равномерность слоя клея критична для надежной фиксации нагревательных элементов и предотвращения локальных перегревов. Неравномерное распределение приводит к образованию воздушных карманов, снижению теплопередачи и отслаиванию компонентов при эксплуатации.

Толщина слоя должна обеспечивать полный контакт поверхностей без избыточного выдавливания при фиксации. Излишки клея увеличивают время полимеризации и могут нарушить геометрию рулевого обода, создавая дискомфорт при управлении.

Популярные методики нанесения

• Гребенчатый шпатель: зубцы контролируют толщину слоя. Угол наклона 45° обеспечивает равномерное распределение без разрывов
• Аэрозольный баллон: распыление на расстоянии 20-30 см круговыми движениями. Требует защиты смежных поверхностей маскировочной лентой
• Игольчатый валик: прокатка после точечного нанесения устраняет пузыри воздуха и выравнивает состав

Метод	Оптимальный клей	Время коррекции
Шпатель	Эпоксидный, полиуретановый	3-5 минут
Аэрозоль	Цианоакрилатный	До 30 секунд
Валик	Контактный	1-2 минуты

1. Обезжирить поверхности изопропиловым спиртом
2. Нанести клей зигзагообразными линиями
3. Немедленно распределить состав выбранным инструментом
4. Прижать элементы струбцинами через демпферную прокладку

Полимеризацию ускоряют инфракрасной лампой с расстояния 40 см, избегая перегрева выше 60°C. Категорически исключайте точечное нанесение – это создает зоны с разной адгезией и теплопроводностью.

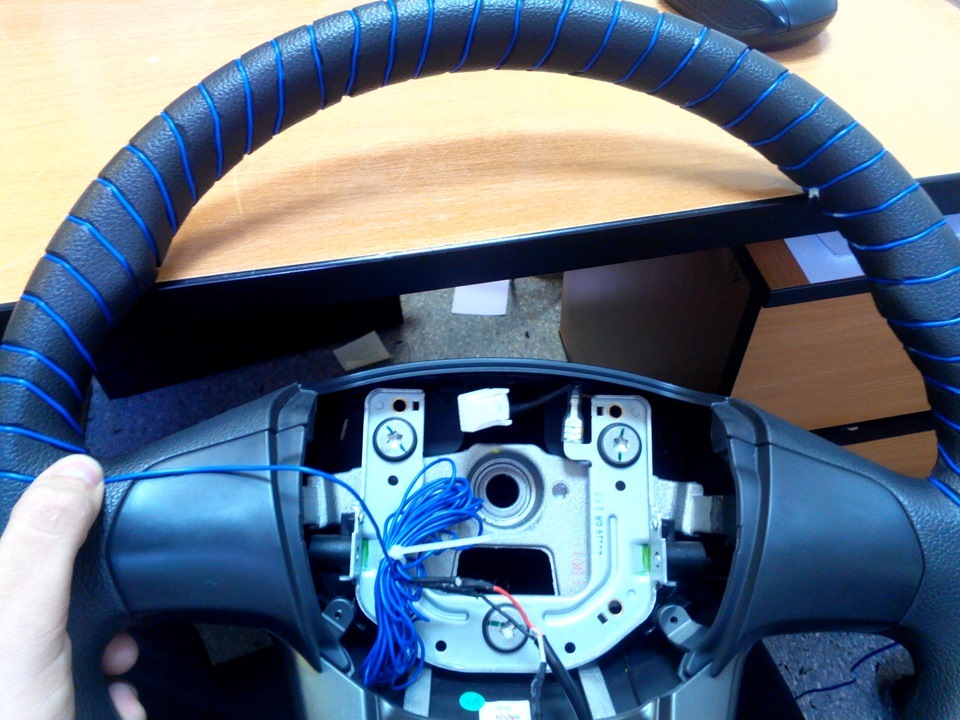

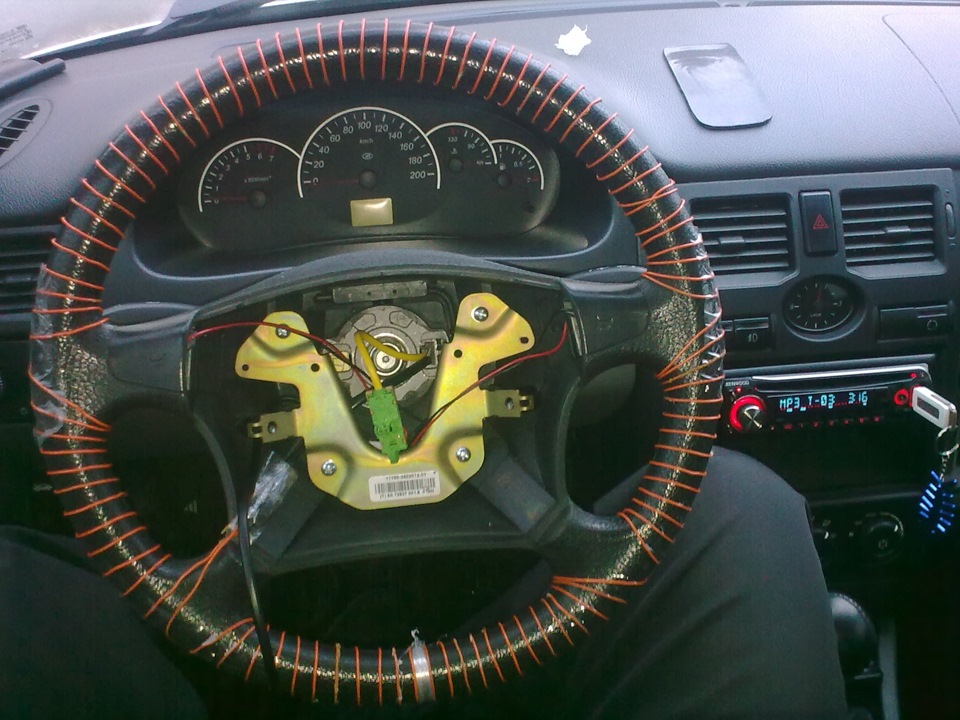

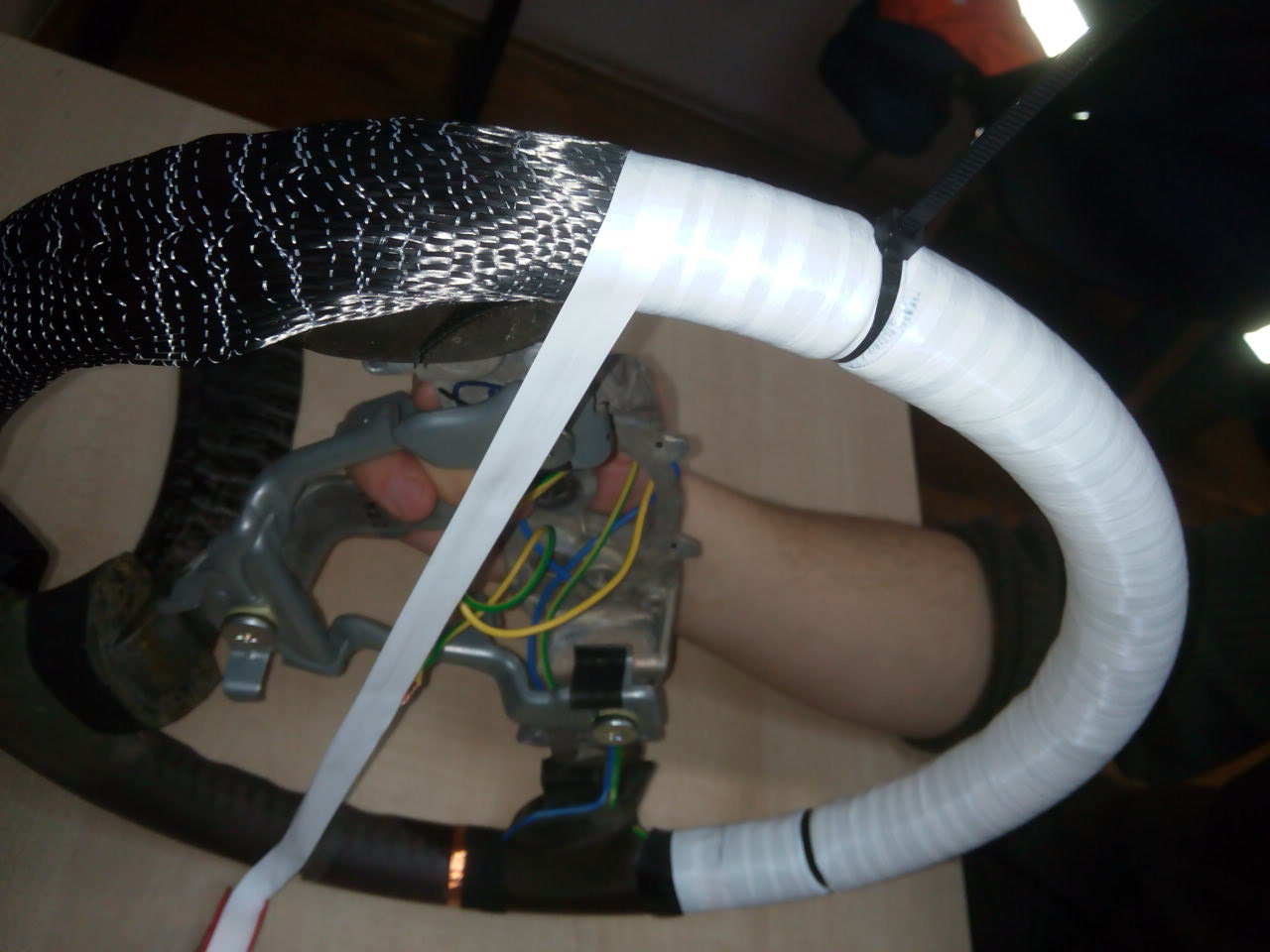

Фиксация нагревательной ленты на руле

Плотно прижмите нагревательную ленту к поверхности руля, начиная от центральной части и двигаясь к спицам. Убедитесь, что лента повторяет контуры руля без заломов и воздушных карманов, которые могут привести к локальному перегреву.

Используйте термостойкий скотч или клейкую ленту на силиконовой основе для временной фиксации. Избегайте обычного скотча – он расплавится при нагреве. Натягивайте ленту умеренно, без сильного растяжения, чтобы не повредить нагревательные элементы внутри.

Технология монтажа

При фиксации соблюдайте последовательность:

1. Обезжиривание поверхности – протрите руль спиртовым раствором для улучшения адгезии
2. Раскладка ленты – оставьте 5-7 см свободными возле разъёма питания для подключения
3. Проклейка стыков – каждые 2-3 см закрепляйте ленту точечно, затем пройдитесь сплошной полосой

Для сложных участков (у спиц, изгибов):

• Разрежьте ленту только в местах, обозначенных производителем
• Закрепляйте фрагменты внахлёст 1-2 мм с обязательной изоляцией стыков
• Используйте термоусадочные трубки на местах соединений

Материал	Применение	Температурный предел
Алюминиевый скотч	Основная фиксация	до 150°C
Силиконовый герметик	Обработка стыков	до 300°C
Термостойкий клей	Краевые участки	до 200°C

После монтажа проверьте целостность изоляции мультиметром – сопротивление должно соответствовать паспортным значениям. Не включайте систему до полной фиксации и проверки!

Изоляция мест соединения проводов

Надёжная изоляция соединений критична для предотвращения короткого замыкания и коррозии контактов. Любой оголённый участок провода или ненадёжно закрытый терминал потенциально вызовет отказ системы подогрева или проблемы с электрооборудованием автомобиля.

Используйте термоусадочные трубки с клеевым слоем – они обеспечивают герметизацию и механическую защиту. Диаметр трубки должен быть на 20-30% больше сечения провода до усадки. Альтернативный вариант – высококачественная изолента ХБ или ПВХ, но она менее долговечна при вибрациях.

Этапы изоляции соединений

1. Зачистите концы проводов на 10-15 мм, скрутите жилы пассажирского и штатного проводов.
2. Наденьте термотрубку на один провод до соединения (если используется пайка или обжим).
3. Выполните соединение:
   • Пайка: нанесите припой без кислотных флюсов
   • Обжим: используйте гильзы и кримпер
4. Сдвиньте термотрубку на место стыка, прогрейте строительным феном до полной усадки и вытекания клея по краям.

Материал	Преимущества	Недостатки
Клеевая термотрубка	Водонепроницаемость, вибростойкость	Требует нагрева
Изолента ПВХ	Простота применения	Размокает, расклеивается со временем

После монтажа проверьте отсутствие оголённых участков и надёжность фиксации. Дополнительно можно проложить жгут проводов в гофротрубке для защиты от перетирания о элементы рулевой колонки.

Монтаж термоусадки и изоленты

Нагрейте термоусадку строительным феном или зажигалкой равномерно по всей длине, избегая открытого огня на одном участке. Следите за усадкой материала: он должен плотно обтянуть провод без пузырей и морщин, полностью закрывая место соединения.

После остывания термоусадки нанесите изоленту поверх нее с 50% нахлестом витков, начиная от края термоусадки. Сильно натягивайте ленту при намотке для герметичности, делая минимум 3 слоя. Концевой участок прижмите на 2-3 см дальше последнего витка.

Ключевые требования к изоляции

• Термоусадка: Должна перекрывать оголенный провод на 1.5-2 см с каждой стороны
• Изолента: Используйте только термостойкие марки (ХБ или стеклотканевые)
• Контроль: Проверьте отсутствие торчащих проволочек и мягкость изоляции после нагрева

Материал	Температура усадки	Минимальное покрытие
Термоусадка 2:1	90-120°C	+20 мм от скрутки
Изолента ХБ	Устойчивость до 80°C	3 слоя

При работе с рулевой колонкой избегайте резких перегибов проводов после изоляции. Проложите кабели вдоль штатных жгутов, фиксируя пластиковыми стяжками через каждые 15 см. Особое внимание уделите участкам возле подвижных элементов рулевого механизма.

Обязательно проверьте отсутствие короткого замыкания тестером перед подключением к блоку управления. Убедитесь, что изоляция не контактирует с острыми кромками металлических деталей каркаса руля. После монтажа сделайте 5-10 полных оборотов руля в обе стороны для проверки надежности.

Прокладка проводов через рулевую колонку

Отсоедините клеммы аккумулятора и снимите пластиковые кожухи рулевой колонки, открутив крепежные винты или клипсы. Найдите технологические отверстия в металлическом каркасе колонки, предназначенные для заводской проводки – именно через них будет проходить кабель обогрева.

Пропустите провод от руля вдоль штатной жгута, избегая контакта с подвижными элементами. Для протяжки используйте жесткую проволоку или пластиковую стяжку: прикрепите к ней кабель изолентой, аккуратно протолкните через полости колонки, контролируя отсутствие перегибов и защемлений.

Ключевые этапы подключения

• Изоляция соединений: Все скрутки пропаивайте и закрывайте термоусадкой, особенно в зоне контакта с массой кузова.
• Фиксация провода: Каждые 15-20 см закрепляйте кабель пластиковыми хомутами, исключая провисание.
• Защита от трения: На участках соприкосновения с металлом используйте гофру или текстильную изоленту.

При подключении к блоку управления соблюдайте полярность, указанную в схеме. Перед сборкой колонки убедитесь в свободном ходе руля на всех углах поворота – провод не должен натягиваться или цепляться за механизмы.

Выбор оптимального пути для проводки

Основная задача – минимизировать риски повреждения проводов и обшивки при монтаже нагревательного элемента от руля к блоку управления. Ключевым фактором является анализ конструкции рулевой колонки и пространства за приборной панелью автомобиля. Необходимо заранее изучить маршруты штатной электропроводки и наличие технологических заглушек, которые можно использовать для прокладки кабеля.

Приоритет отдаётся скрытой проводке вдоль существующих жгутов – это снижает вероятность перетирания проводов при движении руля и исключает видимые элементы в салоне. Обязательно учитывается траектория поворота руля на максимальный угол: провод должен иметь достаточный запас длины и фиксироваться пластиковыми хомутами в зонах без подвижных соединений. Категорически избегайте контакта с острыми кромками металлических элементов кузова.

Критерии выбора маршрута

• Заводские каналы: Использование штатных резиновых гофр между салоном и моторным отсеком/рулевой колонкой
• Защищённость: Прокладка за жёсткими неподвижными панелями (торпедо, кожухами колонки)
• Удобство доступа: Наличие съёмных декоративных накладок для монтажа без демонтажа крупных узлов
• Термоизоляция: Удалённость от нагревающихся элементов (рулевая рейка, патрубки ГУР)

Тип автомобиля	Рекомендуемый путь	Особые требования
С рейкой без усилителя	Через полость под рулевым валом	Защита от вибрации
С гидроусилителем (ГУР)	Верхняя часть колонки (в обход шлангов)	Герметизация точки ввода в салон
С электроусилителем (ЭУР)	Штатный канал датчиков ЭУР	Экранирование от помех

После определения маршрута обязательно выполните "сухую" примерку провода без подключения: убедитесь в отсутствии натяга при полном вывороте руля и проверьте ход всех регулировок. Фиксацию осуществляйте через каждые 15-20 см нейлоновыми стяжками, избегая пережима проводников. Для прохода через металлические перегородки используйте резиновые втулки – они предотвратят перетирание изоляции о кромки отверстий.

Подключение к системе питания автомобиля

Определите источник питания: гнездо прикуривателя или прямая коммутация с аккумулятором. Первый вариант проще, но ограничен мощностью до 120 Вт. Второй требует профессиональных навыков, зато обеспечивает стабильное питание без риска перегрузки цепи.

При прямом подключении к АКБ обязательна установка предохранителя в разрыв плюсового провода. Разместите его на расстоянии ≤30 см от клеммы батареи. Используйте медные провода сечением 1.5–2.5 мм² с термостойкой изоляцией, избегайте прокладки возле подвижных элементов рулевой колонки.

Ключевые этапы подключения

1. Подготовка цепи:
   • Снимите минусовую клемму с АКБ
   • Проложите провод через технологическое отверстие в моторном щите
2. Коммутация:
   • Плюсовой провод → клемма АКБ через предохранитель
   • Минусовой провод → болт на кузове (зачистите контактную площадку)
3. Финишные операции:
   • Заизолируйте соединения термоусадкой
   • Закрепите провода стяжками

Параметр	Прикуриватель	Прямое подключение
Макс. мощность	120 Вт	200+ Вт
Сложность	★☆☆	★★★
Безопасность	Зависит от предохранителя прикуривателя	Контролируемая (отдельный предохранитель)

Важно: проверьте мультиметром отсутствие КЗ перед подачей питания. При подключении через CAN-шину используйте только сертифицированные блоки согласования.

Врезка в электрическую цепь прикуривателя

Подключение через цепь прикуривателя – самый доступный вариант для самостоятельного монтажа. Этот способ исключает необходимость вмешательства в штатную электропроводку автомобиля и снижает риск ошибок. Прикуриватель получает питание только при включенном зажигании, что защищает АКБ от разряда.

Основной недостаток – ограниченная мощность цепи (обычно 10-15А). Подогрев руля редко превышает 3-4А, но при подключении других устройств в тот же разъем возможна перегрузка. Требуется тщательный расчет суммарной нагрузки и использование предохранителя соответствующего номинала.

Порядок подключения

1. Подготовка материалов: Термоусадка, медный провод сечением 1.5-2.5 мм², автомобильный предохранитель (номинал как у штатного прикуривателя), колодка с клеммами, изолента.
2. Определение полярности: С помощью мультиметра найти "+" (центральный контакт гнезда) и "-" (боковые лепестки корпуса).
3. Врезка в проводку:
   • Снять пластиковую обшивку вокруг прикуривателя
   • Оголить 2-3 см изоляции на плюсовом проводе
   • Установить колодку-отвод методом "прорезания" изоляции с последующей пайкой или обжимом
4. Защита цепи: В разрыв нового "+" провода установить предохранитель в 5 см от точки подключения.
5. Прокладка проводки: Закрепить кабель стяжками вдоль рулевой колонки, избегая зоны движения механизмов.
6. Подсоединение к рулю: Вывести провода через декоративный кожух колонки, подключить к контактам нагревателя согласно инструкции.

Ключевые параметры подключения

Максимальная нагрузка	≤80% номинала предохранителя прикуривателя
Сечение провода	Минимум 1.5 мм² (при длине до 3 м)
Точка подключения "-"	Болт кузова рядом с рулевой колонкой
Обязательная проверка	Тестером убедиться в отсутствии КЗ перед сборкой

Важно: Используйте только специализированные автомобильные клеммы – самодельные скрутки под вибрацией приводят к потере контакта. После сборки проверьте работу подогрева на всех режимах и отсутствие нагрева проводов в течение 10-15 минут.

Установка дополнительного предохранителя

Дополнительный предохранитель обязателен для защиты цепи обогрева руля от перегрузок и коротких замыканий. Он предотвращает повреждение проводки, блока управления и самого нагревательного элемента, отсекая питание при превышении допустимого тока.

Монтируется предохранитель в разрыв плюсового провода питания системы, максимально близко к источнику тока (АКБ или штатному предохранительному блоку). Используйте держатель предохранителя с надежными клеммами, исключающими искрение или нагрев в месте контакта.

1. Определите номинал: Подберите предохранитель строго по мощности обогрева (например, 10А для 120Вт). Требуемый ток рассчитывается по формуле: Мощность (Вт) / Напряжение (12В).
2. Подготовьте проводку: Используйте медный многожильный провод сечением не менее 1.5–2.5 мм². Проложите его через технологические отверстия кузова, избегая острых кромок и подвижных узлов рулевой колонки.
3. Установите держатель: Надежно закрепите держатель предохранителя на неподвижной поверхности в подрулевом пространстве или моторном щите. Обеспечьте легкий доступ для замены.
4. Подключите цепь:
   • Один контакт держателя соедините с проводом от источника питания через клемму.
   • Второй контакт – с проводом, идущим на кнопку/блок управления подогревом.

Мощность обогрева	Рекомендуемый номинал предохранителя
до 100 Вт	10 А
100–150 Вт	15 А
150–200 Вт	20 А

Обязательно изолируйте все соединения термоусадкой или изолентой. После монтажа проверьте мультиметром отсутствие короткого замыкания на массу перед подачей напряжения.

Сборка дистанционного выключателя

Основой системы служит беспроводной релейный модуль с пультом ДУ, рассчитанный на ток нагрузки вашего подогрева руля. Подготовьте приемник, передатчик (брелок), монтажные провода сечением не менее 1.5 мм², термоусадочные трубки и изоленту. Проверьте соответствие напряжения модуля бортовой сети автомобиля (обычно 12V).

Приемник разместите в подрулевом пространстве, обеспечив защиту от влаги и вибрации. Через 30-амперное реле модуля подключите силовую цепь: клемму 30 – к плюсовому проводу подогрева, 87а – к АКБ через предохранитель, 85 – к массе, 86 – к выходу приемника. Питание приемника (VCC и GND) подсоедините к замку зажигания.

Алгоритм подключения

1. Разрежьте штатный плюсовой провод питания подогрева
2. Соедините конец от блока управления с клеммой 30 реле
3. Сторону от руля подключите к клемме 87а
4. Направляющие кабели проложите в термостойкой гофре

Важно: все соединения пропаяйте и заизолируйте термоусадкой. После монтажа проверьте:

• Срабатывание реле при нажатии кнопки брелока
• Отсутствие паразитных токов утечки
• Стабильность работы подогрева на всех режимах

Для скрытного монтажа брелока используйте двусторонний скотч 3М, закрепив передатчик в зоне действия приемника (до 5 метров). При необходимости подключите дополнительную антенну из медного провода длиной 17.3 см для 433 МГц модулей.

Выбор места для монтажа кнопки управления

Определение оптимальной точки установки кнопки активации подогрева руля критично для эргономики и безопасности. Ключевые критерии включают удобство доступа без отрыва рук от руля и отсутствие помех основным органам управления.

Пространство вокруг рулевой колонки и панели приборов предлагает несколько вариантов, каждый с индивидуальными требованиями к интеграции. Анализ популярных решений поможет избежать ошибок при самостоятельном монтаже.

Распространённые варианты размещения

• На рулевой колонке


  Преимущества: Минимальное время доступа, сохранение обзора приборов.


  Недостатки: Риск повреждения проводов при регулировке руля.
• На центральной консоли


  Преимущества: Простота прокладки кабеля, универсальное расположение.


  Недостатки: Требует отвлечения взгляда от дороги.
• В блоке свободных кнопок


  Преимущества: Фабричный вид, защита от случайных нажатий.


  Недостатки: Ограниченная доступность в базовых комплектациях.

Критерий	Колонка руля	Центральная консоль	Штатный блок кнопок
Скорость доступа	Мгновенная	Средняя	Зависит от модели
Сложность монтажа	Высокая	Низкая	Очень высокая
Эстетика	Средняя	Хорошая	Отличная

Перед фиксацией кнопки проведите тест макета: прикрепите элемент двусторонним скотчем и оцените удобство использования в различных условиях вождения. Убедитесь, что траектория движения пальцев не пересекается с воздуховодами или рычагами управления.

При подключении кабеля избегайте натяжения проводов в зоне подвижных элементов. Используйте пластиковые хомуты для фиксации проводки к штатным жгутам, исключая контакт с нагревательными приборами или острыми кромками кузова.

Крепление блока управления в салоне

Определите оптимальное место для монтажа блока управления, обеспечивая удобный доступ водителя и защиту от механических повреждений. Популярные варианты: нижняя часть торпедо возле рулевой колонки, зона центрального тоннеля или внутренняя поверхность бардачка.

Очистите выбранную поверхность спиртовым раствором для удаления пыли и обезжиривания. Снимите защитную пленку с двустороннего скотча (идущего в комплекте) и плотно прижмите корпус блока к месту установки на 30 секунд. Для дополнительной фиксации используйте пластиковые стяжки или кронштейн через штатные отверстия.

Подключение питания

Проложите проводку от блока управления к цепи зажигания через предохранитель (10-15А). Используйте стандартные методы:

• Подсоединение к ACC-проводу магнитолы через разъем ISO
• Прямая коммутация с замком зажигания
• Через отдельный выключатель на панели при постоянном питании

Тип подключения	Преимущества	Недостатки
Через ACC	Автоотключение при заглушенном двигателе	Требует знания распиновки автомагнитолы
От замка зажигания	Минимальное падение напряжения	Сложность доступа к проводам рулевой колонки

Проверьте работоспособность системы: при включении зажигания индикатор на блоке должен активироваться. Убедитесь в отсутствии перегибов проводов и дребезжания корпуса при движении. Зафиксируйте кабели пластиковыми хомутами вдали от подвижных элементов педального узла.

Проверка герметичности соединений

После установки всех элементов системы подогрева руля критически важно убедиться в герметичности соединений. Неплотности приведут к утечке охлаждающей жидкости, перегреву элементов и поломке системы. Проверку следует проводить до окончательной сборки кожуха руля и подключения электроники.

Нанесите тонкий слой термостойкого герметика на резьбу штуцеров перед их затяжкой. Используйте динамометрический ключ для соблюдения момента затяжки, указанного производителем – чрезмерное усилие повредит фитинги или патрубки.

Порядок проверки

1. Заполните систему охлаждающей жидкостью через расширительный бачок до рекомендованного уровня.
2. Запустите двигатель и прогрейте его до рабочей температуры (включится циркуляционный насос).
3. Визуально осмотрите все соединения:
   • Штуцеры на рулевой рейке
   • Муфты на патрубках
   • Тройники в магистрали
   • Места подключения к радиатору/помпе
4. Проверьте участки под механическим напряжением (возле подвижных элементов рулевого управления).
5. Убедитесь в отсутствии капель, влажных пятен или пара на горячих поверхностях.

При обнаружении протечек немедленно заглушите двигатель. Слейте жидкость, ослабьте проблемное соединение, очистите поверхности и повторите процедуру сборки с новым герметиком. Повторную проверку проводите только после полного отвердения состава.

Тестирование работоспособности системы

Активируйте подогрев руля через штатные органы управления (кнопку или меню мультимедиа) при включенном зажигании. Контролируйте индикатор на приборной панели или кнопке – его свечение подтверждает подачу питания. Выждите 2-5 минут для оценки тактильного нагрева поверхности руля.

При отсутствии нагрева проверьте цепь питания: откройте монтажный блок автомобиля, найдите предохранитель системы подогрева (номинал указан в руководстве пользователя). Извлеките его и убедитесь в отсутствии перегорания визуально или тестером. Осмотрите реле управления – характерный щелчок при активации сигнализирует о его исправности.

Алгоритм диагностики неисправностей

1. Проверка напряжения:
   • Снимите декоративные накладки руля для доступа к контактам
   • Измерьте мультиметром напряжение на клеммах нагревателя при включенной системе (должно соответствовать бортовой сети)
2. Тест нагревательного элемента:
   • Отсоедините разъем от руля
   • Замерьте сопротивление между контактами (норма: 1.5-5 Ом в зависимости от модели)
3. Диагностика датчика температуры:
   • Сравните показания сопротивления датчика при +20°C и +40°C с эталонными в техдокументации
   • Убедитесь в отсутствии обрыва сигнального провода к блоку управления

Измерение температуры нагрева руля

Точный контроль температуры рулевого колеса необходим для обеспечения комфорта и безопасности, так как перегрев может вызвать дискомфорт или повреждение материалов.

Для корректного замера используйте бесконтактный инфракрасный термометр (пирометр), направляя его лазерную метку на центральную часть обода руля или зоны частого контакта с ладонями.

Порядок действий при измерении

1. Включите подогрев руля на максимальный режим.
2. Дождитесь стабилизации работы системы (обычно 3-5 минут).
3. Направьте пирометр перпендикулярно поверхности обода на расстоянии 2-5 см.
4. Проведите замеры в 3-4 точках по окружности руля.
5. Рассчитайте среднее значение полученных показаний.

Нормальный диапазон	30-38°C (комфорт для рук)
Критический порог	Выше 45°C (риск ожога, повреждение кожицы)
Точки замера	10-2 часа, 4-8 часа, 8-10 часов (по циферблату)

Важно! Не используйте контактные термометры – их показания запаздывают, а механическое воздействие может повредить нагревательные элементы.

При обнаружении температуры выше 42°C или неравномерного прогрева (разница более 5°C между секторами) диагностируйте систему: проверьте предохранитель, проводку или замените нагревательный модуль.

Проверка отсутствия короткого замыкания

Отключите питание системы подогрева руля, сняв соответствующий предохранитель в монтажном блоке автомобиля. Убедитесь в отсутствии контакта клемм аккумулятора с кузовом или другими проводниками перед началом работ.

Переведите мультиметр в режим измерения сопротивления (Ω) на минимальный диапазон. Подключите щупы прибора к силовым проводам, идущим к нагревательному элементу руля: один щуп к положительной клемме разъёма подогрева, второй – к отрицательной.

Анализ показаний мультиметра

Зафиксируйте результаты измерения и интерпретируйте их согласно таблице:

Показания прибора	Состояние цепи
0–2 Ома	Нормальное сопротивление нагревателя
Бесконечность (∞)	Обрыв цепи (повреждённый нагреватель или проводка)
Менее 0.5 Ома	Короткое замыкание между проводами

При обнаружении КЗ выполните пошаговую диагностику:

1. Отсоедините разъём от нагревательного элемента руля
2. Проверьте сопротивление на клеммах самого руля
3. Если на руле показания в норме – осмотрите проводку:
   • Проверьте целостность изоляции
   • Исключите контакт с металлическими частями рулевой колонки
   • Протестируйте разъёмы на предмет оплавлений

Подключите питание только после устранения замыкания и повторной проверки сопротивления. Помните: эксплуатация системы с КЗ может привести к возгоранию электропроводки.

Фиксация подвижных элементов проводки

После прокладки проводов питания нагревательного элемента через рулевую колонку критически важно обездвижить все кабели в зонах постоянного перемещения руля. Свободно болтающаяся проводка быстро перетрется о металлические кромки или будет зажата механизмами, что гарантированно приведет к короткому замыканию или обрыву цепи.

Используйте нейлоновые стяжки-хомуты для плотной фиксации жгута к статичным деталям каркаса руля, избегая участков с вращающимися или скользящими элементами. Все точки крепления должны допускать небольшой люфт (3-5 мм) для компенсации вибраций, но полностью исключать касание проводов с подвижными узлами колонки – особенно вблизи механизма регулировки наклона.

Ключевые правила фиксации

• Изоляция мест контакта: обматывайте провод в точках соприкосновения с металлом двойным слоем термоусадочной трубки или гофротрубкой
• Шаг крепления хомутами: не более 15 см на вертикальных участках колонки и 10 см – на изгибах
• Защита от перегибов: фиксируйте провода только с внутреннего радиуса поворота руля, используя мягкие пластиковые клипсы

Перед окончательной сборкой проверьте трассировку проводов при крайних положениях руля – полностью выдвинутой/задвинутой колонке и максимальных углах поворота. Натяжение или трение в любой точке недопустимы.

Сборка рулевого колеса и элементов

После установки нагревательного элемента на металлический каркас обода аккуратно восстановите заводскую обмотку или установите новое кожуховое покрытие. Проследите, чтобы проводка нагревателя не создавала помех при вращении руля и не контактировала с подвижными частями рулевой колонки. Закрепите термоэлемент дополнительными фиксирующими клипсами при необходимости, исключая смещение при эксплуатации.

Выведите питающие провода через технологическое отверстие в ступице руля, используя штатные каналы для проводки. Подключите контакты к штекеру подушки безопасности, соблюдая цветовую маркировку согласно схеме производителя. Убедитесь в отсутствии перегибов кабеля и надежно зафиксируйте разъемы пластиковыми хомутами вдоль рулевой колонки.

1. Обратная установка подушки безопасности
   • Проверьте целостность пиропатрона и контактных групп
   • Закрепите модуль до характерного щелчка крепежных замков
2. Подключение электроразъемов
   • Соедините колодку управления подогревом с бортовой сетью
   • Подсоедините разъем звукового сигнала и мультифункциональных кнопок

Контрольная операция	Критерий качества
Свобода вращения руля	Полный ход без зацепов проводки
Изоляция соединений	Защита термоусадкой на всех контактах

Перед финальной сборкой выполните тестовый запуск системы: при включении зажигания нагревательный контур должен равномерно прогревать зоны охвата в течение 30-60 секунд без локальных перегревов.

Подключение аккумулятора обратно

Перед подключением убедитесь, что все работы по установке нагревательных элементов руля завершены, а провода надежно заизолированы. Очистите клеммы аккумулятора от окислов металлической щеткой или наждачной бумагой для улучшения контакта.

Соблюдайте строгую последовательность подсоединения клемм во избежание короткого замыкания. Наденьте защитные очки и снимите металлические украшения – случайное касание клемм инструментом может вызвать искрение.

Порядок подключения

1. Положительная клемма (+): Наденьте красный провод на положительный вывод АКБ, затяните крепление ключом до плотной фиксации.
2. Отрицательная клемма (-): Аналогично подключите черный провод к отрицательному выводу, контролируя надежность крепления.

После подключения выполните проверку системы:

• Включите зажигание без запуска двигателя
• Активируйте кнопку подогрева руля
• Убедитесь в появлении тепла через 1-2 минуты
• Проверьте отсутствие искрения или запаха гари возле АКБ

Ошибка	Решение
Нет реакции на включение	Проверить предохранитель F56 в монтажном блоке
Срабатывает сигнализация	Перезагрузить охранную систему

Важно: При первом запуске дайте системе поработать 5-7 минут для стабилизации нагревательного элемента. Избегайте длительной активации без запуска двигателя – это может разрядить аккумулятор.

Калибровка терморегулятора (при наличии)

Калибровка терморегулятора требуется при заметном несоответствии между заданной температурой и фактическим нагревом руля. Процедура обеспечивает точность работы датчиков и предотвращает перегрев или недостаточный прогрев поверхности.

Перед началом убедитесь, что система подогрева включена и руль прогрет до комнатной температуры. Отключите дополнительные потребители энергии во избежание скачков напряжения во время процедуры.

Порядок выполнения калибровки

1. Активируйте сервисный режим:
   • Удерживайте кнопку «+» и клавишу включения подогрева 10 секунд
   • Индикатор температуры мигнет 3 раза
2. Дождитесь автоматического цикла прогрева (5-7 минут)
3. Подтвердите калибровку коротким нажатием кнопки «ОК»
4. Дождитесь двойного звукового сигнала

Типовая проблема	Действие после калибровки
Руль не нагревается до максимума	Повторите процедуру с холодным рулем (+16°C)
Перегрев на средних настройках	Проверьте контакты датчика температуры

При отсутствии кнопочного управления используйте диагностический сканер:

Меню → Электрооборудование → Калибровка HVAC → Steering_heat

После успешной калибровки терморегулятор сохранит параметры при отключении АКБ. Для сброса к заводским настройкам удерживайте кнопку «-» 15 секунд до сигнала ошибки.

Оптимальная температура нагрева руля

Основная задача подогрева руля – обеспечить комфортный контакт с ладонями при низких температурах, а не создать источник сильного тепла. Слишком высокая мощность может вызвать дискомфорт, пересушивание кожи или даже ожоги при длительном использовании.

Производители обычно ограничивают максимальный нагрев в диапазоне 28-35°C. Эта величина выбрана не случайно: она соответствует естественной температуре человеческого тела (около 36,6°C) и обеспечивает приятное ощущение тепла без риска перегрева.

Критерии выбора температуры

Идеальный режим определяется несколькими взаимосвязанными факторами:

• Время года и климат: зимой при -20°C допустим нагрев до 35°C, в межсезонье (+5°C) достаточно 28-30°C
• Материал обивки: кожа быстрее проводит тепло, чем экокожа или резина
• Индивидуальная чувствительность: при заболеваниях суставов рекомендуют более мягкий нагрев

Практические рекомендации по эксплуатации:

1. Включайте подогрев на минимальной ступени при запуске авто
2. Через 3-5 минут повышайте температуру при необходимости
3. Избегайте постоянной работы на максимуме – это сокращает ресурс нагревательных элементов

Сравнение температурных режимов:

Уровень нагрева	Диапазон (°C)	Рекомендуемые условия
Минимальный	28-30	Короткие поездки, влажная погода
Стандартный	31-33	Мороз до -15°C, длительная езда
Максимальный	34-36	Экстремальный холод (только временно!)

Важно: при достижении комфортного ощущения снижайте мощность – руль должен быть нейтрально-теплым, а не горячим. Перегрев снижает тактильную чувствительность и отвлекает от управления.

Эксплуатация системы в зимний период

Включайте подогрев руля сразу после запуска двигателя – это ускорит прогрев поверхности и предотвратит дискомфорт при первом касании. Оптимальное время работы системы составляет 10-15 минут, после чего рулевое колесо достигнет комфортной температуры.

Избегайте длительной непрерывной работы подогрева (более 30 минут), чтобы предотвратить перегрев элементов системы и излишний расход энергии. При появлении устойчивого тепла уменьшите мощность обогрева, если такая функция предусмотрена вашей моделью авто.

Рекомендации для эффективного использования

Критические условия эксплуатации:

• При температуре ниже -20°С дайте системе 3-5 минут для начального прогрева перед поездкой
• Не используйте острые предметы для удаления льда с руля – рискуете повредить нагревательные элементы

Особое внимание уделяйте:

1. Чистоте поверхности руля – загрязнения снижают теплопроводность
2. Регулярной проверке соединений проводки при ТО
3. Отключению системы при парковке во избежание разряда АКБ

Проблема	Решение
Неравномерный прогрев	Проверка целостности нагревательных секций
Самопроизвольное отключение	Диагностика датчика температуры и реле

После поездки по снежной каше обязательно просушите руль ветошью – влага ускоряет износ нагревательной плёнки. При длительном простое автомобиля на морозе используйте авточехол для сохранения работоспособности системы.

Частота включения подогрева руля

Интенсивность использования подогрева руля напрямую зависит от внешних температурных условий и индивидуальной чувствительности водителя к холоду. В сильные морозы (-15°C и ниже) система может задействоваться постоянно на протяжении всей поездки, тогда как в межсезонье (0...-10°C) её включают периодически для кратковременного комфорта.

Частота активации также определяется конструкцией руля: модели с быстрым нагревом (керамические элементы) допускают короткие сессии по 3-5 минут, а рули с равномерным прогревом (углеродное волокно) эффективнее работают при включении на 10-15 минут. Ключевой принцип – избегать избыточной эксплуатации без необходимости, чтобы не создавать лишнюю нагрузку на электросистему автомобиля.

Рекомендуемые режимы использования

Типовые сценарии по температуре:

• Ниже -20°C: Постоянная работа на минимальной/средней мощности
• -10...-20°C: Циклы 10 минут включено / 5 минут выключено
• 0...-10°C: Кратковременный запуск (3-7 мин) при старте поездки

Факторы, влияющие на частоту:

Материал руля	Кожа требует чаще	Экокожа реже
Наличие подогрева сидений/зеркал	Комплексный обогрев снижает потребность	–
Стиль вождения	Городские пробки – чаще	Трасса – реже

Важно: При использовании более 30 минут непрерывно дайте системе "отдохнуть" 10-15 минут. Это предотвратит перегрев элементов и снизит энергопотребление.

Диагностика неисправностей при перегреве

Перегрев системы подогрева руля проявляется аномальным повышением температуры обода, запахом гари или отключением функции без команды пользователя. Это создаёт риск повреждения электрооборудования и требует немедленной диагностики для выявления источника проблемы.

Основные причины связаны с нарушениями в цепи питания, механическими дефектами или сбоями управляющей электроники. Точно определить узел поломки помогут последовательные проверки ключевых компонентов системы.

Алгоритм поиска неисправности

Выполняйте проверки в указанном порядке:

1. Визуальный осмотр жгута проводов в зоне рулевой колонки на предмет:
   • Перетёртой изоляции или оголённых жил
   • Деформации разъёмов
   • Следов оплавления пластика
2. Контроль предохранителей в монтажном блоке:
   • Соответствие номиналу (указано на крышке блока)
   • Целостность плавкой вставки
3. Тестирование датчика температуры мультиметром:
   • Сопротивление при +20°C: 1.5–2.5 кОм (точные значения в мануале авто)
   • Изменение показаний при нагреве феном

Компонент	Признак неисправности	Метод проверки
Нагревательный элемент	Локальные перегревы, обрыв нити	Прозвонка тестером (сопротивление 3–7 Ом)
Блок управления	Постоянная подача напряжения	Замер напряжения на клеммах при выключенном зажигании
Кнопка активации	Залипание контактов	Проверка сигнала мультиметром в режиме "диод"

Критичные ситуации: При обнаружении расплавленных компонентов или устойчивого КЗ немедленно отсоедините клемму АКБ. Дальнейшую диагностику проводите после обесточивания системы во избежание возгорания.

Важно: Замена термоусадочной лентой повреждённых проводов недопустима – требуется полная замена жгута с сертифицированным кабелем аналогичного сечения.

Поиск обрыва цепи мультиметром

Для локализации обрыва в цепи подогрева руля потребуется мультиметр в режиме прозвонки или измерения сопротивления (Ω). Предварительно убедитесь в отсутствии напряжения на клеммах, отключив питание системы.

Снимите кожух рулевой колонки для доступа к контактам нагревательного элемента. Проверьте целостность предохранителя и реле, после чего переходите к диагностике проводки.

Алгоритм проверки

1. Подключите один щуп мультиметра к массе кузова, вторым коснитесь клеммы питания нагревателя. Отсутствие звукового сигнала (в режиме прозвонки) или значение «OL» (в режиме Ω) указывает на обрыв.
2. Если питание есть, проверьте цепь нагревательного элемента:
   • Отсоедините разъем подогрева.
   • Приложите щупы к контактам элемента. Норма: 1–10 Ом (зависит от модели).
   • Показание «0 Ом» – короткое замыкание, «бесконечность» – обрыв спирали.
3. При обрыве проводов:

   Метод	Действия
   Прозвонка участков	Фиксируйте один щуп на конце провода, вторым проверяйте каждый изгиб трассы
   Тест на сопротивление	Сравните сопротивление провода с эталонным (0,2–0,5 Ом на метр)

Обнаруженный обрыв устраните пайкой с термоусадкой или заменой поврежденного участка. Особое внимание уделите зонам перегибов у основания руля и возле разъемов – там чаще всего происходит повреждение жил.

Ремонт поврежденного участка ленты

Визуально определите границы повреждения, отметив начало и конец нарушенного нагревательного элемента. Аккуратно зачистите проблемную зону мелкой наждачной бумагой, удалив защитный слой и остатки токопроводящего материала. Обезжирьте поверхность изопропиловым спиртом для обеспечения адгезии.

Подготовьте токопроводящий клей или специальный ремонтный состав для нагревательных элементов. Нанесите тонкий слой материала строго на поврежденный участок, соединяя разорванные части дорожки. Следите, чтобы состав не выходил за пределы рабочей зоны во избежание короткого замыкания.

Этапы восстановления функциональности

1. Изолируйте отремонтированный участок термостойкой клейкой лентой
2. Дождитесь полной полимеризации клея (согласно инструкции производителя)
3. Проверьте сопротивление на концах ленты мультиметром
4. Сравните показания с номинальным значением неповрежденных зон

При значительных отклонениях сопротивления (более 10%) или отсутствии проводимости повторите процедуру очистки и нанесения токопроводящего состава. После успешного ремонта закройте весь нагревательный элемент дополнительным слоем термостойкого диэлектрика, уделяя особое внимание краям заплатки.

Демонтаж и замена нагревательного элемента

Отключите аккумуляторную батарею и дождитесь деактивации системы подушек безопасности перед началом работ. Снимите рулевое колесо по инструкции производителя: открутите центральную гайку, отсоедините разъемы подушки безопасности и мультимедийных кнопок, аккуратно демонтируйте руль со шлица вала.

Аккуратно отделите кожух руля от каркаса, отщелкнув пластиковые фиксаторы по периметру. Найдите нагревательную пластину или сетку, закрепленную под обивкой – она соединена тонкими проводами с разъемом питания. Отсоедините контактную колодку и извлеките поврежденный элемент, отмечая его расположение относительно спиц руля.

Установка нового элемента

Сравните старый и новый нагревательный элемент на совпадение формы и размеров. Удалите остатки старого клея с каркаса руля, обезжирьте поверхность. Нанесите термостойкий клеевой состав равномерным слоем на тыльную сторону новой нагревательной пластины.

1. Прижмите элемент к каркасу руля точно по ранее отмеченным позициям
2. Проложите провода питания вдоль штатных каналов, избегая перегибов
3. Подключите разъем к проводке рулевой колонки (проверьте совместимость контактов)

Этап	Контрольная точка
Фиксация	Отсутствие воздушных пузырей под пластиной
Прокладка проводов	Отсутствие натяжения при повороте руля
Сборка	Равномерное прилегание обивки без выпуклостей

После полимеризации клея (время указано производителем) соберите руль в обратной последовательности. Перед установкой на автомобиль обязательно проверьте мультиметром цепь нагревателя на отсутствие короткого замыкания. Подключите АКБ и выполните тестовый запуск системы обогрева на минимальной мощности.

Особенности эксплуатации при низких температурах

При отрицательных температурах силиконовая или кожаная обивка рулевого колеса становится жёсткой и скользкой, что снижает точность управления и повышает риск ДТП. Подогрев устраняет эту проблему, обеспечивая комфорт контакта с поверхностью руля уже через 30-90 секунд после включения.

Энергопотребление системы составляет 15-40 Вт, что минимально влияет на заряд АКБ – даже при работе на холостом ходу генератор компенсирует нагрузку. Современные системы автоматически снижают мощность или отключаются через 10-30 минут для предотвращения перегрева и экономии энергии.

Критические аспекты использования

Запрещено применять при:

• Установке чехлов из непроводящих материалов (шерсть, толстый текстиль)
• Обледенении поверхности руля – требуется предварительная механическая очистка
• Наличии трещин или повреждений обода (риск короткого замыкания)

Оптимальный алгоритм включения:

1. Запустить двигатель для стабилизации напряжения бортовой сети
2. Активировать подогрев на минимальной мощности
3. Через 2-3 минуты повысить температуру при необходимости

Температура воздуха	Рекомендуемое время работы
От 0°C до -10°C	До 15 минут непрерывно
Ниже -10°C	Циклы по 10 минут с перерывом 5 минут

При длительной стоянке на морозе свыше -20°C целесообразно использовать предпусковой подогреватель двигателя совместно с обогревом руля – это снизит пиковую нагрузку на электросистему автомобиля.

Чистка руля с нагревательными элементами

Регулярная очистка руля с подогревом требует особой осторожности для сохранения функциональности нагревательных элементов и материалов отделки. Агрессивные химикаты или избыток влаги могут повредить проводку, нарушить изоляцию или привести к коррозии контактов.

Используйте минимальное количество чистящего средства и избегайте прямого распыления жидкостей на швы или элементы управления. Всегда предварительно наносите раствор на мягкую безворсовую ткань, а не на сам руль, чтобы контролировать распределение влаги.

Безопасные методы очистки

Подготовка: Отключите подогрев руля и заглушите двигатель. Дождитесь полного остывания поверхности.

Материалы:

• Микрофибра или замша (абсолютно сухие и чистые)
• Специализированное средство для кожи/алькантары или нейтральный PH-шампунь
• Дистиллированная вода (для разведения шампуня)
• Мягкая щетка с натуральной щетиной (для текстурированных поверхностей)

Процесс:

1. Слегка смочите ткань в чистящем растворе, хорошо отожмите.
2. Протрите поверхность руля плавными движениями без сильного нажима.
3. Для стойких загрязнений используйте минимально влажную щетку круговыми движениями.
4. Немедленно удалите остатки влаги сухой частью ткани.
5. Проветрите салон до полного высыхания руля перед включением подогрева.

Запрещенные действия:

Материал	Нельзя использовать
Кожа	Спирт, растворители, воски на масляной основе
Алькантара	Жесткие щетки, абразивы, хлорсодержащие составы
Пластик/резина	Ацетон, бензин, агрессивные ПАВ

При появлении неполадок в работе обогрева после чистки (неравномерный нагрев, отключение) немедленно прекратите использование системы и обратитесь к специалистам для диагностики электропроводки.

Использование защитных накладок

Защитные накладки на руль, выполненные из плотных материалов (таких как толстая кожа, ворсистый текстиль или резина), могут значительно снижать эффективность встроенного подогрева. Они создают дополнительный изоляционный слой, препятствующий передаче тепла на поверхность руля, что приводит к слабому нагреву или полному отсутствию комфортной температуры.

Для сохранения функциональности подогрева выбирайте специализированные ультратонкие накладки с высокой теплопроводностью. Оптимальны модели из тонкой натуральной кожи, микрофибры или современных синтетических материалов, разработанные с учётом совместимости с обогревом. Избегайте изделий с толстой подкладкой, воздушными прослойками или термоизоляционными свойствами.

Рекомендации по совместимости материалов

Материал накладки	Теплопроводность	Совместимость с подогревом
Тонкая натуральная кожа (≤1.5 мм)	Высокая	Оптимальна
Микрофибра/алькантара	Средняя	Допустима
Плотная резина	Низкая	Не рекомендована
Ворсистый текстиль	Очень низкая	Недопустима

Важные нюансы установки:

• Проверяйте маркировку упаковки – производители указывают совместимость с подогревом значком ⎋ или надписью "Heated Steering Wheel Compatible".
• Обеспечьте равномерное натяжение без складок – воздушные карманы работают как теплоизолятор.
• Избегайте клеевых фиксаторов – они могут повредить нагревательные элементы.

Влияние подогрева на срок службы кожаной отделки

Постоянное воздействие высоких температур от подогрева руля ускоряет естественное старение кожи. Тепло провоцирует испарение пластификаторов и масел, входящих в состав материала, что приводит к потере эластичности, появлению микротрещин и жесткости поверхности. Особенно критично это при максимальных настройках обогрева в морозы.

Локальный перегрев отдельных участков (например, в местах контакта с нагревательными элементами) вызывает неравномерную деформацию и выцветание пигмента. Со временем это проявляется пятнами, потертостями и изменением текстуры. Натуральная кожа страдает сильнее экокожи из-за пористой структуры, но все типы покрытий подвержены деградации.

Как минимизировать риски

• Контроль температуры: используйте минимально комфортный уровень нагрева, избегая длительной работы на максимуме.
• Режим работы: включайте обогрев только для первоначального прогрева (5-7 минут), затем отключайте.
• Уход:
  1. Обрабатывайте кожу спецсредствами (кондиционеры с ланолином) каждые 2-3 месяца.
  2. Исключите спиртосодержащие очистители – они усиливают обезвоживание.

Без подогрева	С регулярным подогревом
Средний срок сохранения вида: 5-7 лет	Средний срок сохранения вида: 3-4 года
Равномерное выгорание пигмента	Пятнистое выцветание в зонах нагрева

Важно: Использование чехлов из грубых материалов (шерсть, синтетика) при включенном подогреве создает эффект термопресса – ускоряет истирание верхнего слоя кожи. Для защиты предпочтительны тонкие хлопковые накладки или регулярная ручная очистка.

Альтернатива ленточному нагреву: электрочехлы

Электрочехлы представляют собой съёмные текстильные накладки с интегрированными нагревательными элементами. Они монтируются поверх штатного рулевого обода без необходимости разборки рулевой колонки или демонтажа подушек безопасности.

Конструкция включает гибкие углеродные нити или токопроводящие волокна, равномерно распределённые между слоями термостойкого материала. Питание осуществляется через прикуриватель (12V) или USB-порт с помощью кабеля длиной 0.8–1.5 м.

Ключевые преимущества перед ленточными системами

Простота установки: Фиксация осуществляется липучками или эластичными креплениями, что позволяет переносить чехол между автомобилями. Среднее время монтажа – 3-5 минут.

Функциональные особенности:

• Температурные режимы: 2-3 ступени нагрева (38°C–52°C)
• Автоотключение через 15-30 минут для предотвращения перегрева
• Влагозащищённые модели для эксплуатации в зимних условиях

Параметр	Ленточный нагрев	Электрочехол
Сложность монтажа	Требует демонтажа обшивки	Установка поверх руля
Стоимость решения	От 5 000 ₽	От 1 200 ₽
Ремонтопригодность	Частичная	Замена всего изделия

Важные ограничения: При выборе необходимо учитывать толщину чехла – некоторые модели увеличивают диаметр руля на 8–12 мм, что может влиять на эргономику. Качественные изделия имеют сертификаты EMC и пожарной безопасности.

Экономия энергии бортовой сети

Подогрев руля потребляет электроэнергию от бортовой сети автомобиля, что создает дополнительную нагрузку на генератор и аккумулятор. Особенно критично это в зимний период при коротких поездках, когда генератор не успевает восполнить заряд, или при использовании с другими энергоемкими системами (подогрев сидений, фары, вентилятор отопителя).

Чрезмерная нагрузка может привести к преждевременному разряду АКБ, особенно на автомобилях со старой батареей или малым объемом двигателя (слабым генератором). Рациональное использование функции помогает снизить риски невозможности запуска двигателя и продлить ресурс аккумулятора.

Оптимизация энергопотребления

Применяйте следующие методы для снижения нагрузки:

• Дозированное включение: Активируйте подогрев только при необходимости (первые 5-10 минут поездки), используя кнопку или автоматический режим (если предусмотрен).
• Приоритет систем: Отключайте подогрев сидений/зеркал при работе рулевого подогрева, если суммарная нагрузка высока.
• Контроль напряжения: Следите за показанием вольтметра на приборной панели – значение ниже 13.5 В при работающем двигателе сигнализирует о перегрузке.

Дополнительные рекомендации:

1. Перед запуском двигателя отключите подогрев руля (и другие потребители) для облегчения работы стартера.
2. При длительной стоянке (более 30 мин) с работающим двигателем на холостом ходу ограничьте использование подогрева – генератор на малых оборотах не обеспечивает полную зарядку.
3. Регулярно проверяйте состояние клемм АКБ и уровень электролита (для обслуживаемых батарей) – плохой контакт увеличивает энергопотери.

Важно: На современных автомобилях с системой "старт-стоп" активный подогрев руля может препятствовать корректному срабатыванию остановки двигателя. Учитывайте это при движении в пробках.

Преимущества полной заводской опции

Интегрированная система проектируется и устанавливается непосредственно на конвейере, что гарантирует точное соответствие геометрии руля, его обшивки и элементов управления. Это исключает риск повреждения подушек безопасности, датчиков или электроразъёмов в процессе монтажа.

Электрическая схема становится частью бортовой сети с корректным расчётом нагрузки, защитными реле и бесшовной интеграцией в штатную электронику. Программное обеспечение заранее адаптировано для управления подогревом через штатную мультимедийную систему или отдельные кнопки на рулевой колонке.

Ключевые выгоды

• Сохранение гарантии – установка не аннулирует гарантийные обязательства производителя
• Безупречная эргономика – отсутствие посторонних элементов управления и сохранение тактильных свойств обода
• Автоматизация работы – интеллектуальное включение при низких температурах и регулировка мощности в зависимости от климата в салоне

Надёжность	Заводское тестирование на вибростендах и в термокамерах
Безопасность	Изоляция проводки по стандартам пожарной защиты

Элементы нагрева равномерно распределены по секторам обода с точным соблюдением теплового режима. Такая конструкция предотвращает локальные перегревы и обеспечивает одинаковую температуру во всех зонах хвата независимо от длительности использования.

Список источников

При подготовке материалов о подогреве руля были использованы специализированные технические ресурсы, руководства по эксплуатации транспортных средств и профильные форумы автомобилистов. Основное внимание уделялось проверенным методикам установки и безопасности.

Ниже представлен перечень ключевых источников информации, охватывающих принципы работы систем обогрева, инструкции по монтажу и рекомендации по выбору комплектующих. Данные взяты из открытых материалов производителей и технической документации.

Техническая и справочная информация

• Официальные руководства по установке нагревательных элементов от производителей (Webasto, Calix, Hot Life)
• Электротехнические стандарты ISO 6722 и ГОСТ 33997-2016 для автомобильной проводки
• Технические бюллетени SAE J1128 по температурной устойчивости изоляции
• Справочники по диагностике CAN-шины при интеграции с штатной электроникой

Практические руководства

• Видеоинструкции по демонтажу рулевых колес для моделей Lada, Kia, Volkswagen
• Статьи в журналах "За рулём" и "Авторевю" о сравнительных тестах греющих чехлов
• Мануалы по программированию контроллеров для OEM-систем подогрева

Экспертные материалы

• Форумные ветки на Drive2 с кейсами самостоятельной установки
• Отчёты испытательных лабораторий о теплопроводности материалов (кожа, кожзам, алькантара)
• Анализ отказов нагревателей от сервисных центров "Автоэксперт" и "Форвард"

Видео: Дешевый подогрев руля своими руками.


• Обзор шин Bridgestone Blizzak - всё о зимней резине

• Представлен универсал Volkswagen Passat B7 Variant

• Daewoo Matiz - идеальный городской автомобиль
