Установка подогрева задних сидений своими руками
Статья обновлена: 18.08.2025
Комфорт пассажиров в холодное время года напрямую влияет на качество поездки. Подогрев задних сидений устраняет дискомфорт от контакта с ледяной обивкой, особенно важный для детей и пожилых людей.
Самостоятельный монтаж системы требует точного следования технологии. В статье подробно разберем необходимые комплектующие, этапы подключения проводки и особенности интеграции с электрооборудованием автомобиля.
Демонтаж заднего сиденья
Демонтаж сиденья необходим для доступа к поверхности обивки при установке нагревательных элементов. Процедура может отличаться в зависимости от модели автомобиля – изучите руководство по эксплуатации для уточнения особенностей вашего авто.
Перед началом работ обязательно отключите аккумулятор, сняв отрицательную клемму. Подготовьте инструменты: торцевые ключи, крестовую отвертку, пластиковый монтажный инструмент для снятия защелок и защитные перчатки.
Порядок действий
- Снимите нижнюю подушку сиденья:
- Найдите фиксаторы в передней части подушки (обычно расположены по краям)
- Резко потяните вверх за край подушки, освобождая пружинные защелки
- При наличии болтов под декоративными заглушками – аккуратно подденьте заглушки и открутите крепеж
- Демонтируйте спинку сиденья:
- Сложите спинки для доступа к нижним креплениям
- Снимите боковые пластиковые накладки (при наличии), поддевая их монтажной лопаткой
- Открутите болты крепления по нижнему периметру спинки ключом на 10-13 мм
- Отсоедините электрические разъемы:
- При наличии штатного подогрева/датчиков нажмите на фиксатор разъема
- Аккуратно отсоедините коннекторы, не тяня за провода
- Извлеките спинку из салона, наклонив вперед и выведя верхние крепления из пазов кузова
После демонтажа уложите сиденье на чистую поверхность обивкой вверх, избегая контакта металлических креплений с отделкой салона. Проверьте отсутствие забытых инструментов в зоне монтажа перед продолжением работ.
Снятие обивки с сидений для доступа к каркасу
Отсоедините нижнюю часть сиденья от основания, нажав на фиксаторы по бокам и приподняв передний край. Сдвиньте подушку вперед для освобождения от задних креплений, после чего полностью извлеките её из салона автомобиля.
Переверните подушку сиденья и найдите металлические скобы или пластиковые клипсы, удерживающие обивку по периметру. Аккуратно подденьте их плоской отверткой или специальным съёмником, начиная с угловых элементов. Избегайте резких движений, чтобы не сломать крепежи.
Демонтаж креплений и тканевого покрытия
- Снимите боковые декоративные накладки на спинке сиденья, поддев их в местах крепления
- Открутите болты крепления спинки к каркасу с помощью торцевого ключа (обычно 12-14 мм)
- Отсоедините разъёмы подогрева (если установлены в базовой комплектации) и механизм складывания
Внимание: При работе с обивкой спинки сохраняйте целостность пружинных крючков по верхнему краю. Для их снятия используйте крюк из проволоки, последовательно отгибая каждый элемент от каркаса.
| Тип крепления | Инструмент | Особенности |
| Пластиковые клипсы | Спецсъёмник | Требуют равномерного вытягивания по оси |
| Металлические скобы | Плоскогубцы | Разгибаются аккуратно для повторного использования |
После освобождения крепежей снимите тканевую обивку, потянув её вверх с одновременным поддевом термоизоляционного слоя. Не допускайте перекоса материала – это может привести к разрыву прошивки. Полный доступ к металлическому каркасу появится после удаления поролонового наполнителя.
Разметка зон установки нагревательных элементов
Чистой сухой тканью тщательно очистите поверхность сиденья и спинки от пыли, грязи и следов обработки. Обезжирьте зоны установки спиртовым раствором или специализированным автомобильным очистителем, дождитесь полного испарения состава перед продолжением работ.
Снимите обивку с сидений согласно инструкции производителя транспортного средства. Разложите нагревательные маты на ровной поверхности, визуально определите их рабочую зону (участок с токопроводящими нитями).
Порядок разметки
- Уложите мат на каркас сиденья лицевой стороной вверх, совместив его края с центральной осью посадочной зоны
- Обведите контур нагревательного элемента маркером для ткани, фиксируя:
- Верхнюю/нижнюю границы основной зоны подогрева
- Расположение клемм подключения питания
- Зоны изгибов и технологических вырезов
- Повторите разметку для спинки сиденья, обеспечив расстояние не менее 3 см от боковых швов и подвижных элементов каркаса
- Проверьте отсутствие пересечений с:
Ремнями безопасности Подушками воздуха Карманами обивки Вентиляционными каналами
Фиксация нагревательных пластин на основании сидений
Тщательно очистите поверхность основания сидений обезжиривателем для удаления пыли и загрязнений. Дождитесь полного высыхания поверхности перед дальнейшей работой.
Снимите защитную пленку с клейкого слоя нагревательных пластин. Аккуратно расположите элементы согласно схеме производителя, избегая перегибов и натяжения проводов.
Ключевые этапы монтажа
- Распределите пластины равномерно по сиденью без нахлестов
- Плотно прижмите каждую секцию на 10-15 секунд
- Проверьте отсутствие воздушных пузырей под поверхностью
При монтаже на кожаную обивку используйте дополнительный термостойкий клей. Для тканевых поверхностей достаточно заводского адгезивного слоя. Избегайте размещения элементов в зонах механических напряжений (стыки, складки).
| Тип обивки | Способ фиксации | Время схватывания |
|---|---|---|
| Кожа/Экокожа | Клей + армирующая лента | 24 часа |
| Ткань/Алькантара | Заводской клейкий слой | 2 часа |
Монтаж датчиков температуры в центральные части сидений
Определите точные зоны установки датчиков: снимите обивку сиденья и найдите центральные точки нагревательных элементов, избегая мест сгиба и механических напряжений. Проверьте соответствие длины проводов датчиков расстоянию до блока управления.
Зафиксируйте термодатчики на обратной стороне обивки или непосредственно на нагревательных матах, используя термостойкий скотч или клейкую ленту из комплекта. Убедитесь в плотном прилегании сенсора к поверхности без воздушных зазоров.
Ключевые этапы подключения
- Пропустите провода через технологические отверстия в каркасе сиденья, защищая их пластиковыми гофрами от перетирания
- Соедините разъёмы датчиков с основной проводкой системы подогрева, соблюдая полярность согласно схеме производителя
- Проверьте сопротивление датчиков мультиметром (номинальные значения указаны в инструкции к комплекту)
| Тип ошибки | Последствия | Профилактика |
|---|---|---|
| Перегиб провода | Ложные показания температуры | Оставлять запас 5-7 см у основания |
| Плохой контакт | Отказ системы подогрева | Использовать термоусадочные трубки |
| Неправильное позиционирование | Перегрев элементов | Тестовый запуск перед сборкой |
Важно: При обратной установке обивки исключите давление на датчики – деформация корпуса приведёт к некорректному регулированию температуры. После монтажа выполните калибровку системы через диагностический разъём (при наличии функции в вашей модели).
Прокладка проводки через каркасы сидений
Проводка для нагревательных элементов задних сидений прокладывается через металлический каркас для защиты от повреждений и эстетичного монтажа. Маршрут должен избегать зон регулировки сидений, подвижных элементов и острых кромок. Обязательно используйте термостойкую гофру при проходе через металлические конструкции.
Перед началом работ отключите минусовую клемму аккумулятора. Убедитесь, что провода не контактируют с нагревательными поверхностями и не создают помех при сборке обивки. Проверьте целостность изоляции после протяжки.
Пошаговая инструкция
- Демонтаж обивки
- Снимите крепежные клипсы по периметру сиденья
- Аккуратно отсоедините тканевые фиксаторы
- Снимите чехол, оставив доступ к каркасу
- Подготовка проводки
- Отмерьте провода с запасом 15-20 см
- Наденьте термоусадочную трубку на места будущих соединений
- Оберните кабель фторопластовой лентой в точках контакта с металлом
- Прокладка через каркас
- Используйте существующие технологические отверстия
- При отсутствии отверстий - просверлите их с зенковкой краёв
- Пропустите провода через пластиковые втулки
| Этап | Инструменты | Материалы |
|---|---|---|
| Демонтаж | Триммер, плоская отвертка | Пакет для крепежа |
| Протяжка | Гибкая протяжка, фонарик | Защитная гофра Ø8мм |
| Фиксация | Кусачки, зажигалка | Кабельные стяжки, термоусадка |
Фиксируйте проводку пластиковыми хомутами с шагом 20-25 см. Избегайте перетяжки - зазор между проводом и хомутом должен составлять 3-5 мм. После монтажа проверьте отсутствие натяжения при имитации посадки пассажира.
Установка фиксирующих скоб для защиты проводов
Фиксирующие скобы предотвращают повреждение проводки об острые кромки кузова и подвижные элементы сидений. Их отсутствие может привести к короткому замыканию или обрыву цепи.
Используйте только пластиковые скобы с нейлоновыми стяжками – металлические крепежи повреждают изоляцию. Перед монтажом обязательно снимите клеммы с аккумулятора для безопасности.
Порядок установки
- Проложите провода вдоль заводской проводки сидений, избегая зоны направляющих рельсов.
- Прижмите скобу к кузову в месте крепежа, убедившись в отсутствии топливных/тормозных магистралей под панелью.
- Просверлите отверстие диаметром 3-4 мм через монтажное ушко скобы (используйте контрольную метку из комплекта).
- Установите пластиковый дюбель из набора в отверстие, вбейте его резиновой киянкой заподлицо с поверхностью.
- Зафиксируйте скобу саморезом с полукруглой шляпкой (длина 12-15 мм), не допуская перетяжки.
- Затяните стяжку вокруг проводов с усилием 5-7 Н·м, оставив слабину 10-15 мм для вибраций.
| Расстояние между скобами | Диаметр жгута проводов | Тип стяжки |
|---|---|---|
| 25-30 см | до 8 мм | Нейлоновая 2.5 мм |
| 15-20 см | 8-12 мм | Нейлоновая 4.0 мм |
Проверьте отсутствие перегибов кабеля в местах фиксации – радиус изгиба должен быть не менее 50 мм. После установки всех скоб встряхните жгут рукой для выявления незакрепленных участков.
Изолируйте точки крепления термоусадкой при контакте с металлом. Важно: трасса не должна пересекаться с ремнями безопасности или мешать регулировке сидений.
Сборка обивки сидений после монтажа элементов
Тщательно расправьте обивку, обеспечивая равномерное натяжение материала по всем поверхностям сиденья. Особое внимание уделите углам и зонам вокруг встроенных нагревательных элементов, избегая перекосов и заломов ткани или кожи.
Аккуратно заведите края обивки под пластиковые рамки сиденья и спинки, используя специальную монтажную лопатку для предотвращения повреждений. Последовательно защелкните все крепежные клипсы по периметру, начиная от центральных точек и двигаясь к краям, контролируя плотность прилегания.
Фиксация и проверка
Восстановите крепление боковых декоративных накладок и подлокотников, используя штатные винты или защелки. Обязательно подключите разъемы подогрева к проводке автомобиля через штатные колодки, соблюдая полярность согласно схеме производителя.
Перед окончательной сборкой выполните:
- Тестовый запуск системы на каждой позиции нагрева для проверки равномерности прогрева и отсутствия ошибок бортового компьютера
- Визуальный контроль складок на обивке в зонах повышенного риска:
- Боковые валики бедер
- Поясничный отдел спинки
- Стык подушки и спинки
| Элемент | Тип крепежа | Момент затяжки (Нм) |
| Боковые накладки | Торкс Т20 | 3.5 ± 0.5 |
| Клипсы обивки | Защелки | До щелчка |
| Разъемы питания | Фиксаторы | Полная посадка |
Прокладка силового кабеля под ковровым покрытием
Определите трассу прокладки кабеля от аккумулятора до задней части салона, избегая зон подвижных элементов, острых кромок и источников тепла. Используйте пластиковые хомуты или штатные отверстия кузова для фиксации провода в подкапотном пространстве.
Снимите пороги салона и загните ковровое покрытие, предварительно демонтировав крепления сидений при необходимости. Очистите поверхность кузова от грязи и влаги перед укладкой кабеля.
Этапы прокладки кабеля
- Проложите кабель вдоль штатной проводки под приборной панелью, используя технологические отверстия в металлическом щите
- Закрепите провод пластиковыми стяжками через каждые 20-30 см под ковром, исключая провисание
- На участках пересечения с металлическими элементами установите резиновые втулки для защиты изоляции
- В зоне порогов уложите кабель в специальный короб или гофротрубу
При проходе через перегородку салона обязательно используйте проходную гильзу и обработайте края герметиком. Сечение кабеля должно соответствовать мощности нагревателей (рекомендуется 2.5-4 мм²).
| Контрольные точки | Требования |
| Расстояние до педалей | Не менее 10 см |
| Запас длины у сидений | 15-20 см |
| Защита в зоне кресел | Термостойкая гофра |
После укладки проверьте отсутствие перегибов и зафиксируйте ковровое покрытие штатными клипсами. Убедитесь, что кабель не контактирует с жгутами штатной электропроводки.
Подключение к блоку предохранителей автомобиля
Определите подходящий предохранитель в блоке для подключения нагревателей сидений. Идеальным вариантом станет цепь, активируемая при включении зажигания (например, прикуриватель, магнитола или обогрев зеркал). Используйте тестер для проверки напряжения при включенном и выключенном зажигании.
Снимите выбранный предохранитель щипцами. Подготовьте провод питания нагревателей с предварительно установленным врезным контактом (типа "Add-a-circuit"). Убедитесь, что сечение провода соответствует нагрузке (рекомендуется 2,5-4 мм²).
Процесс установки коммутационной колодки
Вставьте ножку врезного контакта в гнездо блока предохранителей вместо извлеченного предохранителя. Установите оригинальный предохранитель в первый слот колодки, а во второй – новый предохранитель номиналом, рекомендованным производителем нагревателей (обычно 15-20А).
Ключевые шаги:
- Зафиксируйте колодку в посадочном месте предохранителя до щелчка
- Проложите силовой провод под торпедой или вдоль порогов, избегая подвижных элементов
- Соедините провод с красным кабелем нагревательного модуля через клемму
Обязательно заизолируйте соединение термоусадкой и закрепите провод стяжками каждые 20 см. Для заземления присоедините черный провод модуля к неокрашенному болту на кузове, предварительно зачистив контактную площадку.

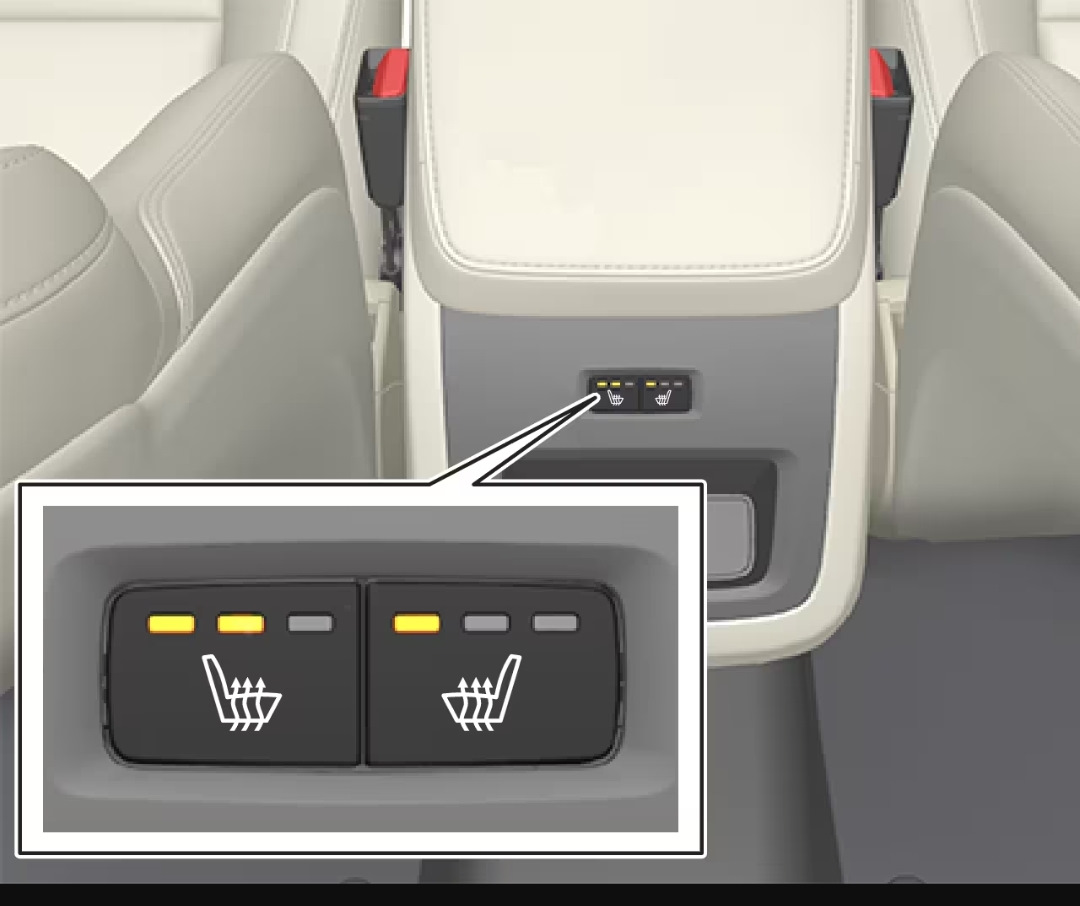

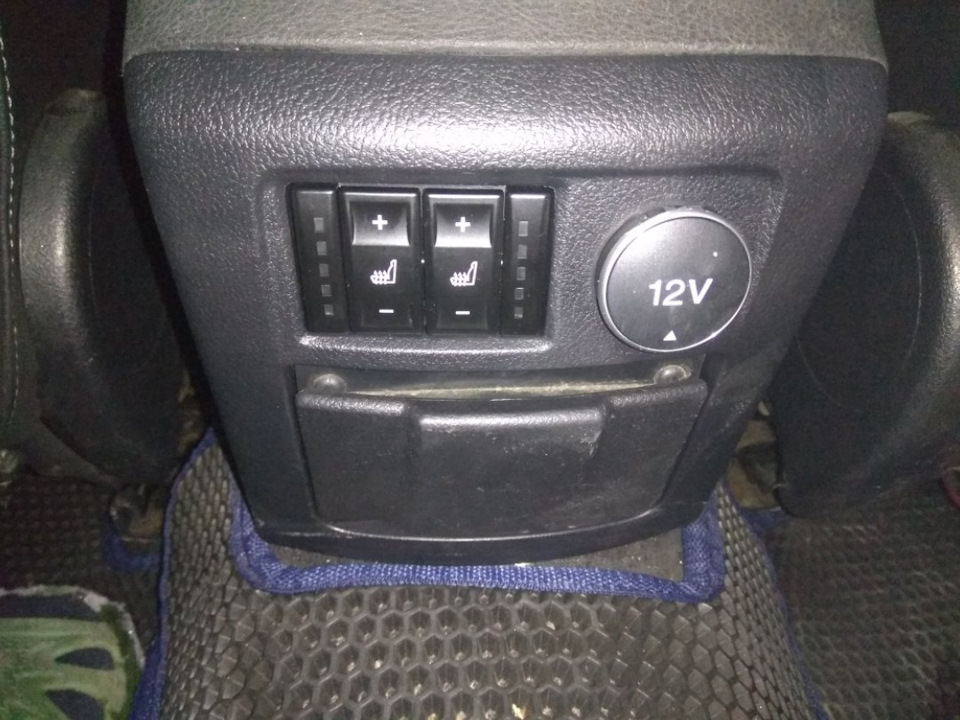

Монтаж управляющих кнопок на центральную консоль
Определите место установки кнопок на консоли, учитывая удобство доступа и отсутствие конфликта с другими элементами. Используйте шаблон из комплекта или сделайте разметку под габариты блока управления, предварительно сняв декоративную накладку консоли.
Аккуратно вырежьте отмеченные области при помощи дрели с коронкой или канцелярского ножа. Убедитесь, что отверстия соответствуют размеру кнопок без зазоров. Зачистите края среза для предотвращения повреждения проводов.
Подключение электрической части
- Проденьте провода от нагревательных элементов под обшивкой сидений к центральной консоли, фиксируя их стяжками
- Соедините провода кнопок с контактами реле согласно схеме:
- Силовой кабель (красный) – к предохранителю
- Управляющий провод (синий) – к блоку управления
- Заземление (черный) – к кузову автомобиля
- Изолируйте соединения термоусадочной трубкой
Установите кнопки в подготовленные отверстия до характерного щелчка фиксаторов. Обязательно проверьте отсутствие перегибов проводки за консолью перед монтажом декоративной панели. После сборки протестируйте функциональность: при включении должен загораться светодиодный индикатор на кнопке.
| Проблема | Решение |
|---|---|
| Кнопка не фиксируется | Проверьте состояние пластиковых защелок по периметру |
| Нет подсветки | Перепроверьте полярность подключения |
| Залипание кнопки | Уберите излишки материала вокруг отверстия |
Важно: При подключении к штатной проводке используйте только переходники с предохранителем. Не подключайте силовые кабели напрямую к аккумулятору без реле – это может вызвать перегрев проводки.
Проверка работоспособности системы мультиметром
После установки системы подогрева задних сидений необходимо провести диагностику мультиметром. Это гарантирует корректную работу всех элементов и исключает короткие замыкания. Подготовьте цифровой мультиметр, проверьте заряд его батареи и установите соответствующий режим измерений.
Убедитесь, что питание автомобиля отключено перед началом работ. Осмотрите провода на предмет механических повреждений и надежность контактов в местах соединений. Проверка выполняется в два этапа: тест целостности цепи и измерение напряжения питания.
Пошаговая процедура проверки
- Проверка целостности цепи нагревателей
- Переведите мультиметр в режим измерения сопротивления (Ω)
- Подключите щупы к клеммам нагревательного элемента сиденья
- Показания должны соответствовать спецификации производителя (обычно 1-5 Ом)
- Отклонение на >15% или значение «OL» указывают на неисправность
- Тестирование напряжения питания
- Включите зажигание и активируйте подогрев сидений
- Переключите мультиметр в режим DCV (постоянное напряжение 20V)
- Подсоедините щупы к питающим проводам системы
- Нормальное значение: 12.5-14.2V при работающем двигателе
При нулевом напряжении проверьте предохранители (F3-F5 в блоке) и реле. Убедитесь в отсутствии паразитных токов утечки при выключенной системе – показания мультиметра между «+» питания и массой не должны превышать 0.02А. Все замеры выполняйте при комнатной температуре.
Контрольная сборка и функциональное тестирование
После монтажа всех компонентов системы выполните предварительную сборку сидений без окончательной фиксации обивки. Временно подключите блок управления к бортовой сети через предохранитель согласно схеме производителя, соблюдая полярность. Убедитесь в отсутствии пережатых проводов и свободном размещении нагревательных элементов под чехлами.
Проверьте целостность изоляции на всех участках проводки, особенно в зонах контакта с металлическими элементами каркаса сиденья. Подтвердите надёжность соединений клемм с нагревательными матами и датчиками температуры – люфт или искрение недопустимы.
Процедура тестирования
- Запустите двигатель автомобиля для стабилизации напряжения
- Активируйте систему подогрева через штатный переключатель
- Контролируйте индикацию:
- Светодиод на кнопке должен загореться
- Диагностический световой сигнал блока управления (при наличии) – мигание/постоянный свет согласно мануалу
Используйте инфракрасный термометр или тактильную проверку через 5-7 минут работы:
| Зона сиденья | Температурный норматив |
|---|---|
| Центральная часть | +30...+35°C |
| Боковые валики | +25...+30°C |
Критические проверки безопасности:
- Отсутствие запаха плавленой изоляции или дыма
- Равномерность нагрева обеих подушек без холодных пятен
- Автоматическое отключение при достижении +40°C (проверяется через 15-20 минут)
При обнаружении отклонений немедленно отключите питание и выполните диагностику мультиметром: замер сопротивления нагревателей (сравните с паспортными значениями), проверку цепей на КЗ. После успешного теста обесточьте систему и завершите установку обивки.
