Установка проставок под пружины своими руками

Статья обновлена: 18.08.2025

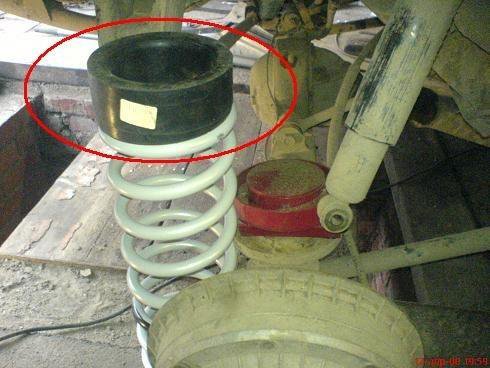

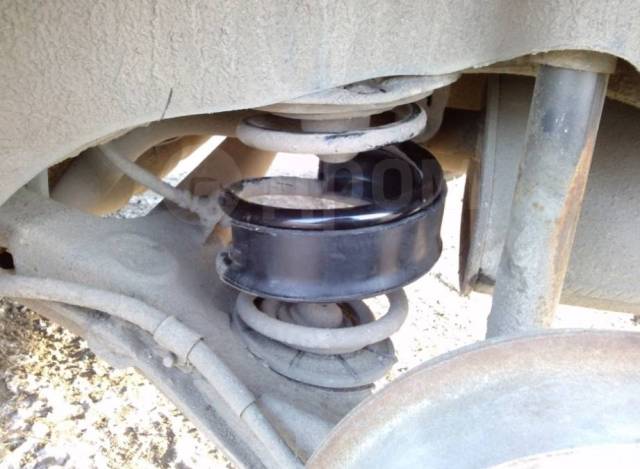

Проставки под пружины – простой способ увеличить клиренс автомобиля без замены стоек или пружин.

Самостоятельная установка требует базовых навыков и строгого соблюдения мер безопасности при работе с подвеской.

В статье подробно разберем подготовку инструментов, последовательность демонтажа узлов и правильный монтаж проставок.

Выбор подходящих проставок для вашего автомобиля

Определите совместимость проставок с моделью и годом выпуска вашего авто. Производители указывают список поддерживаемых машин в характеристиках товара. Учитывайте тип подвески (McPherson, многорычажная) и конструкцию стоек – это критично для корректного монтажа.

Рассчитайте требуемую высоту подъема. Проставки выпускаются толщиной от 5 до 50 мм. Помните: увеличение клиренса более чем на 15-20 мм может потребовать замены тормозных шлангов, тяг стабилизатора или других компонентов подвески.

Критерии выбора

Материал:
- Алюминий – легкий, устойчив к коррозии
- Полиуретан – гасит вибрации, дешевле металла
- Сталь – максимальная прочность, требует антикоррозийной обработки
Тип крепления:
1. Винтовые (вкручиваются в стойку)
2. Межвитковые (фиксируются между пружинами)
3. Комбинированные

Толщина проставки	Рекомендуемое усиление
5-15 мм	Допустимо без доработок
16-30 мм	Удлинители стоек обязательны
30+ мм	Комплексная модернизация подвески

Проверьте наличие технологических вырезов под коммуникации (ABS-провода, тормозные магистрали) и форму посадочных мест. Несоответствие конфигурации приведет к перетиранию проводов или неплотному прилеганию детали.

Обеспечение безопасности: использование домкратов и подпорок

Никогда не работайте под автомобилем, опирающимся только на домкрат – гидравлика может внезапно отказать из-за утечки жидкости или механического повреждения. Поднятый кузов обязан фиксироваться надежными подпорками (стационарными "козелками" или регулируемыми стойками), рассчитанными на вес конкретного транспортного средства.

Перед подъемом убедитесь в устойчивости поверхности (твердый асфальт, бетон), исключите уклон. Установите противооткатные упоры под колеса противоположной оси. Располагайте домкрат строго в предусмотренных автопроизводителем точках (указаны в инструкции), избегая деформации порогов или элементов днища. Запрещено использовать кирпичи, деревянные чурки или иные ненадежные предметы вместо сертифицированных опор.

Ключевые правила при установке проставок

Выполняйте работы только после полной разгрузки подвески – подпорки должны принимать вес кузова, а пружины оставаться свободными. Последовательно поднимите каждую сторону автомобиля, установите подпорки под усиленные точки рамы или лонжероны, затем аккуратно опустите домкрат до контакта подпорок с кузовом. Контролируйте устойчивость конструкции перед началом демонтажа колес и элементов подвески.

Используйте минимум две подпорки на одну сторону даже при локальном ремонте.
Перед залеганием под авто проверьте страховку: слегка покачайте кузов руками, убедитесь в отсутствии люфта у опор.
Дублируйте подпорки дополнительными страховочными упорами (например, снятыми колесами, уложенными плашмя под порог).

Ошибка	Риск	Решение
Домкрат на грунте/гравии	Просадка, опрокидывание	Использовать стальную подкладку ≥ 10 см²
Подпорка под рычаг/балку	Срыв, повреждение узла	Опирать ТОЛЬКО на силовые точки кузова
Работа без страховки колесами	Травмы при падении авто	Размещать демонтированные колеса под порогами

После завершения монтажа проставок поднимите кузов домкратом, уберите подпорки, затем плавно опустите автомобиль. Проверьте затяжку всех крепежных элементов подвески с рекомендованным моментом перед эксплуатацией.

Выбор ровной площадки для проведения работ

Поиск ровной горизонтальной поверхности – критически важный этап перед началом работ с подвеской. Нестабильное положение автомобиля при поднятии домкратом создает прямую угрозу безопасности.

Неровности грунта или уклон площадки могут вызвать самопроизвольное смещение машины или соскальзывание страховочных стоек. Это приведет к повреждению автомобиля или травмам при проведении работ по установке проставок.

Требования к площадке

Идеальная площадка должна соответствовать следующим критериям:

Абсолютная горизонтальность – проверьте строительным уровнем
Плотное несыпучее покрытие – асфальт, бетон или утрамбованный грунт
Отсутствие посторонних предметов – камней, мусора, масляных пятен
Минимальная вибрация – удаленность от проезжей части

Никогда не работайте на:

Травянистых участках – риск просадки опор
Гравийных поверхностях – возможна дестабилизация стоек
Наклонных дорогах – даже при использовании противооткатных упоров

Поверхность	Стабильность	Риск
Бетонный пол гаража	Высокая	Низкий
Асфальтовая парковка	Средняя	Средний (если без уклона)
Грунтовая дорога	Низкая	Критический

Фиксация автомобиля перед поднятием (ручник, башмаки)

Гарантированная неподвижность автомобиля до подъёма – критичное требование безопасности. Любое случайное перемещение машины при работе с домкратом или подставками грозит травмами и повреждениями.

Недостаточно положиться только на один метод фиксации. Всегда применяйте комбинацию минимум двух способов, чтобы исключить риск самопроизвольного движения транспортного средства.

Обязательные меры фиксации

Ручной стояночный тормоз (ручник):
- Плавно, но максимально сильно затяните рычаг ручника.
- Для механической коробки передач дополнительно включите первую передачу или задний ход (в зависимости от направления уклона).
- Для автоматической коробки передач переведите селектор в положение "P" (Parking).
Противооткатные упоры (башмаки):
- Установите минимум два башмака с противоположной от подъёма стороны автомобиля.
- На уклоне размещайте упоры под оба колеса оси, расположенной ниже по склону.
- Плотно прижмите башмаки к шинам, убедившись в надёжном контакте.

Перед началом подъёма проверьте все точки фиксации. Попробуйте слегка толкнуть автомобиль в разных направлениях, чтобы убедиться в его устойчивости.

Поддомкрачивание передней оси автомобиля

Обеспечьте ровную твердую поверхность для работ, зафиксируйте задние колеса противооткатными башмаками. Переведите автомобиль на ручной тормоз и включите первую передачу (для МКПП) или положение "Park" (для АКПП). Подготовьте домкрат и страховочные подставки ("козлы") соответствующей грузоподъемности.

Найдите штатные точки поддомкрачивания передней части, указанные в руководстве по эксплуатации ТС (обычно усиленные зоны порогов или подрамника). Не поднимайте машину за элементы кузова, топливные магистрали или рычаги подвески. Убедитесь в исправности домкрата перед началом работ.

Порядок подъема автомобиля

Ослабьте болты крепления колес на обеих сторонах передней оси до отрыва колес от земли, используя баллонный ключ с усилителем.
Установите домкрат в сервисное отверстие подрамника со стороны монтажа проставки. Медленно поднимите авто до отрыва колеса на 5-7 см от покрытия.
Немедленно разместите страховочную подставку под силовой элемент рамы или лонжерон. Повторите операцию для второй стороны.
Опустите домкрат до полного контакта подставок с кузовом. Проверьте устойчивость конструкции раскачиванием авто руками.

Критичные ошибки	Последствия
Подъем без страховочных подставок	Риск падения автомобиля
Использование кирпичей/дерева вместо "козлов"	Разрушение опоры под нагрузкой
Работа под кузовом при опоре только на домкрат	Смертельная опасность при соскальзывании

Перед демонтажем пружин обязательно разгрузите подвеску – ослабьте ступичные гайки и отсоедините стабилизатор поперечной устойчивости. Используйте специальные стяжки для пружин при отсутствии давления на стойки. Помните: повторный подъем для коррекции положения проставок потребует полного цикла страховки.

Снятие передних колес для доступа к подвеске

Поставьте автомобиль на ровную площадку с твердым покрытием, затяните ручной тормоз и включите первую передачу (для МКПП) или режим "Паркинг" (для АКПП). Подложите противооткатные упоры под задние колеса для дополнительной фиксации. Откройте багажник и извлеките домкрат, баллонный ключ и комплект для замены колеса.

Ослабьте болты крепления передних колес на ½-1 оборот, не снимая их полностью – автомобиль должен оставаться на земле. Найдите штатные точки поддомкрачивания под порогами (отмечены треугольными вырезами в металле). Установите домкрат в обозначенную зону, убедившись в плотном контакте с кузовом. Медленно поднимите машину до полного отрыва колеса от поверхности.

Порядок демонтажа колеса

Полностью выкрутите все болты крепления колеса
Снимите колесо, придерживая его двумя руками
Поместите демонтированное колесо под порог автомобиля – это создаст страховку на случай соскальзывания домкрата

Важные нюансы:

Не залезайте под автомобиль, опирающийся только на домкрат – используйте козлы или страховочные подставки
Укладывайте болты в ёмкость или начищенную ветошью во избежание потери
При затрудненном снятии колеса: нанесите WD-40 на ступицу, постучите резиновой киянкой по внутренней стороне покрышки

Ошибка	Последствие
Поддомкрачивание в нештатных точках	Деформация порогов, повреждение элементов днища
Отсутствие противооткатных упоров	Скатывание автомобиля при подъеме
Хранение болтов без сортировки	Перепутывание крепежа при сборке

Подготовка задней части: поднятие и страховка

После установки противооткатных упоров под передние колёса расположите гидравлический домкрат под задней балкой или штатными точками подъёма, указанными в руководстве автомобиля. Плавно поднимите заднюю ось до отрыва колёс от поверхности, контролируя устойчивость домкрата и отсутствие перекосов кузова.

Незамедлительно установите страховочные подставки («козелки») под силовые элементы задней подвески или усиленные пороги, избегая контакта с топливными магистралями и тормозными трубками. Медленно опустите домкрат, пока кузов полностью не ляжет на подставки, после чего проверьте жёсткость всей конструкции раскачиванием автомобиля рукой.

Критические этапы работ

Проверка точек опоры: убедитесь, что подставки контактируют с ровными металлическими поверхностями без риска соскальзывания
Дублирование страховки: оставьте домкрат в слегка поджатом положении под балкой как дополнительную опору
Демонтаж колёс: открутите болты крепления, снимите колёса и разместите их под порогами автомобиля

Опасная ошибка	Правильное действие
Подъём за пластиковые элементы бампера	Использовать только металлические рёбра жёсткости кузова
Установка подставок на асфальт/грунт	Применять стальные плиты-прокладки при работе на мягких поверхностях

Перед началом работ с подвеской обязательно проверьте отсутствие люфта кузова на подставках. При возникновении вибраций немедленно прекратите работу и переустановите опоры.

Снятие задних колес для начала работ

Установите автомобиль на ровную твердую поверхность, включите стояночный тормоз и первую передачу (для МКПП) или режим "Паркинг" (для АКПП). Подложите противооткатные упоры под передние колеса для предотвращения движения. Проверьте надежность фиксации авто перед подъемом.

Ослабьте болты крепления задних колес ключом до подъема машины, используя усилие ноги при необходимости. Поднимите заднюю часть домкратом согласно инструкции производителя, находя специальные усиленные точки подъема на порогах. Установите страховочные подставки под балку заднего моста или силовые элементы кузова.

Порядок демонтажа колес

Полностью выкрутите ослабленные болты/гайки крепления колеса
Снимите колесо, придерживая его двумя руками
Уложите шины под пороги автомобиля в качестве дополнительной страховки
Проверьте устойчивость авто на подставках перед началом работ

Что нельзя делать	Правильная альтернатива
Поднимать авто только домкратом без подставок	Использовать страховочные опоры при любых работах
Оставлять колеса на земле рядом с авто	Укладывать снятые колеса под пороги машины

Перед установкой проставок обязательно очистите посадочные поверхности ступиц и тормозных барабанов металлической щеткой. Проверьте состояние пружинных чашек – отсутствие коррозии критично для безопасного монтажа.

Определение способа крепления стойки (тип амортизатора)

Перед установкой проставок критически важно точно определить конструкцию подвески вашего автомобиля, а именно тип амортизаторной стойки и способ её крепления к кузову. От этого напрямую зависит метод монтажа проставок и их конструкция.

Основное различие заключается в том, является ли амортизатор частью интегрированной стойки типа "МакФерсон" (где корпус амортизатора является направляющим элементом и крепится напрямую к кузову) или это классический амортизатор (отдельный элемент, работающий совместно с рычагами и отдельной пружиной).

Как определить тип стойки

Выполните следующие действия для идентификации:

Передняя подвеска:
- Откройте капот.
- Найдите верхнюю часть амортизаторной стойки в районе колесных арок.
- Если вы видите один или три крупных болта/шпильки, торчащие из опорного подшипника или верхней опоры стойки и крепящие её непосредственно к кузову, это стойка типа "МакФерсон". Именно для этого типа чаще всего используются проставки под пружины, устанавливаемые между верхней чашкой кузова и опорой стойки.
Задняя подвеска:
- Осмотрите задние колесные арки (может потребоваться снять обшивку багажника или поднять автомобиль).
- Если амортизатор крепится к кузову сверху двумя болтами (расположенными рядом или под небольшим углом друг к другу), а пружина стоит отдельно на рычаге или балке, то это, как правило, классический амортизатор. Установка проставок под пружины на такую конструкцию обычно невозможна или требует иного подхода (например, вставок между витками или под пружину снизу), что менее распространено и эффективно.
- Если на задней оси вы видите конструкцию, аналогичную передней (одна/три шпильки, торчащие из опоры и крепящие узел к кузову), то это также стойка "МакФерсон", и проставки устанавливаются аналогично передним.

Ключевое правило: Проставки под пружины основного типа (кольцевые, устанавливаемые поверх стойки) предназначены исключительно для стоек амортизаторов типа "МакФерсон", где амортизатор и пружина объединены в один узел, крепящийся к кузову через верхнюю опору одной или тремя шпильками.

Ослабление гайки штока передней стойки (при необходимости)

Перед сжатием пружины демпферной стойки необходимо ослабить центральную гайку штока амортизатора. Эта операция предотвращает проворачивание штока при последующем монтаже и снятии нагрузки с подвески. Игнорирование данного шага может привести к повреждению внутренних компонентов амортизатора.

Убедитесь, что стойка надежно зафиксирована в стяжках для пружин и не вращается. Используйте торцевой ключ соответствующего размера (чаще всего 6–8 мм) для удержания штока. Шестигранное углубление расположено в торце штока. Параллельно примените накидной или рожковый ключ на гайку (типовые размеры 13–19 мм).

Порядок действий:

Зафиксируйте шток шестигранным ключом, предотвращая его проворачивание.
Сорвите гайку основным ключом против часовой стрелки (при условии стандартной правой резьбы).
Ослабьте гайку на 3–5 оборотов – полностью откручивать не требуется.
Проверьте, свободно ли вращается шток рукой – это подтвердит снятие внутреннего напряжения.

Важно: Не допускайте полного выкручивания гайки до снятия стяжек с пружины! Подпружиненный шток может выстрелить с опасной силой.

Инструмент	Назначение	Типовой размер
Торцевой ключ	Фиксация штока	6–8 мм
Накидной/рожковый ключ	Откручивание гайки	13–19 мм

После выполнения работ со стяжками гайку необходимо будет затянуть с рекомендованным моментом перед установкой стойки на автомобиль. Убедитесь, что резьба штока не повреждена в процессе ослабления.

Отсоединение тормозного суппорта от ступицы (без отсоединения шланга)

После снятия колеса обеспечьте надежную фиксацию суппорта для предотвращения повреждения тормозного шланга. Подготовьте отрезок проволоки или прочный шнур для подвешивания узла. Убедитесь в наличии необходимых ключей - обычно требуются торцевые головки на 17 или 19 мм.

Очистите направляющие болты от грязи и проверьте состояние резиновых пыльников. При наличии защитных колпачков аккуратно снимите их плоскогубцами. Важно исключить провисание шланга и его контакт с подвижными элементами подвески.

Процедура демонтажа суппорта

Открутите верхний и нижний направляющие болты крепления суппорта к скобе. Используйте трещотку с удлинителем при сильной затяжке
Аккуратно снимите суппорт с тормозного диска, придерживая его свободной рукой
Немедленно зафиксируйте узел в подвешенном состоянии, используя проволоку. Привяжите к стабильному элементу подвески - пружине или рычагу

Обязательно убедитесь, что тормозной шланг не натянут и не имеет резких перегибов. Суппорт должен висеть свободно без напряжения магистрали. Не допускайте контакта металлических частей с резиновыми элементами подвески.

Проверьте целостность пыльников направляющих пальцев перед обратной установкой. При обнаружении повреждений замените уплотнения. Запомните положение суппорта относительно скобы для корректной сборки.

Отсоединение датчика ABS (при наличии)

Перед снятием стойки или значительным оттягиванием рычага подвески для извлечения пружины, необходимо обратить внимание на провод датчика АБС, который обычно крепится к кронштейну на поворотном кулаке или рычаге. Этот провод имеет ограниченную длину и может быть поврежден при перемещении элементов подвески.

Найдите пластиковый разъем датчика АБС. Он чаще всего располагается в подкрылке или на внутренней стороне лонжерона в районе колесной арки, выше уровня пружины. Разъем может быть защищен резиновым или пластиковым кожухом, фиксироваться пластиковой защелкой или язычком.

Порядок действий

Очистите область разъема: Удалите грязь и влагу вокруг разъема кистью или ветошью для предотвращения попадания внутрь после отсоединения.
Найдите фиксатор: Внимательно осмотрите разъем. Фиксатор обычно представляет собой пластиковый язычок, защелку или скобу, которую нужно отогнуть или нажать.
Расфиксируйте разъем:
- Для разъемов с отжимным язычком: Нажмите пальцем или тонкой отверткой на язычок и удерживайте его в отжатом положении.
- Для разъемов с поворотной скобой: Подденьте и поверните скобу в положение "открыто".
- Для разъемов с боковой кнопкой: Нажмите и удерживайте кнопку.
Отсоедините разъем: Плавно потяните за корпус разъема (ни в коем случае не за провод!), удерживая фиксатор в открытом/отжатом положении. Разъем должен разъединиться без чрезмерного усилия.
Закрепите отсоединенный разъем: Отведите разъем в сторону от рабочей зоны и зафиксируйте его (например, привязав к элементу кузова проволокой или поместив в чистый пакет), чтобы он не болтался и не мешал работе, а также для предотвращения случайного повреждения.

После завершения работ по установке проставок и сборке подвески, перед опусканием автомобиля, обязательно полностью и до щелчка подключите разъем датчика ABS обратно, убедившись, что фиксатор надежно защелкнулся. Проверьте отсутствие перегибов и натяжения провода, правильность его укладки по штатному маршруту и надежность крепления к кронштейнам.

Отсоединение рулевой тяги от поворотного кулака

Перед началом работ убедитесь, что автомобиль надежно зафиксирован на подставках после подъема домкратом, колесо снято, а ручной тормоз активирован. Подготовьте необходимые инструменты: набор гаечных ключей, съемник шаровых опор ("расчлененку") и молоток.

Очистите резьбу пальца рулевой тяги и гайку от грязи проникающей смазкой. Ослабьте контргайку на рулевой тяге (если имеется) и ослабьте, но не откручивайте полностью стопорную гайку пальца шарнира. Убедитесь, что метки положения тяги нанесены или сделайте их самостоятельно для сохранения углов установки колес.

Процесс демонтажа

Важный этап: Используйте съемник шаровых опор для аккуратного выпрессовывания пальца. Установите лапы съемника на поворотный кулак, а центральный штырь направьте точно на торец пальца рулевой тяги. Затягивайте съемник постепенно, контролируя усилие.

Если палец не выходит после затяжки съемника:

Слегка ударьте молотком по корпусу поворотного кулака в зоне посадочного гнезда
Попробуйте покачать рулевую тягу вверх-вниз при затянутом съемнике
Никогда не бейте непосредственно по пальцу шарнира

После выхода пальца из гнезда:

Полностью выкрутите стопорную гайку
Аккуратно извлеките палец рулевой тяги из поворотного кулака
Накройте открытый шарнир чистой ветошью для защиты от загрязнений

Типовая проблема	Решение
Прикипание пальца	Прогреть гнездо строительным феном (не перегревая сайлентблоки)
Сорванная резьба	Нарезать новую резьбу плашкой после демонтажа
Деформация пыльника	Немедленная замена шарнира при повреждении

Категорически запрещено: оставлять гайку на пальце при выпрессовке (риск срыва резьбы), использовать зубило вместо съемника, прикладывать чрезмерное усилие к рулевым тягам. После отсоединения убедитесь, что поворотный кулак свободно двигается без нагрузки от рулевого механизма.

Освобождение шаровой опоры от поворотного кулака

Перед извлечением шаровой опоры убедитесь, что автомобиль надежно зафиксирован на подставках, а колесо снято. Осмотрите крепление шаровой опоры к рычагу подвески – при необходимости открутите гайку пальца шарнира ключом подходящего размера, оставив её на последних витках резьбы.

Очистите посадочное гнездо в поворотном кулаке от грязи и окислов металлической щеткой. Обработайте соединение проникающей смазкой типа WD-40, уделяя внимание зоне контакта пальца опоры с проушиной кулака. Дайте составу подействовать 10-15 минут для разрушения коррозии.

Извлечение пальца шарнира

Вариант 1: Использование съемника

Установите съемник шаровых опор так, чтобы его центральный шпиль упирался в торец пальца, а захваты фиксировались под проушиной кулака
Плавно затягивайте гайку съемника, создавая давление на палец
Приложите несколько резких ударов кувалдой по корпусу поворотного кулака в зоне посадки опоры – вибрация ослабит сцепление
Продолжайте затяжку до характерного щелчка, сигнализирующего о выходе конуса из гнезда

Вариант 2: Ручной метод (при отсутствии съемника)

Наденьте защитные очки, возьмите молоток массой 1-1.5 кг
Резко ударьте по боковой поверхности проушины кулака в месте контакта с пальцем опоры
Чередуйте удары с противоположных сторон, не касаясь непосредственно резьбовой части пальца
После ослабления посадки завершите демонтаж, открутив гайку полностью

Тип крепления	Особенности демонтажа
Резьбовой палец с гайкой	Откручивайте гайку только после частичного выхода конуса из гнезда
Запрессованный палец	Требует обязательного применения съемника гидравлического типа

После извлечения пальца сразу закройте резьбу защитным колпачком или чистой ветошью. Не допускайте провисания поворотного кулака на тормозном шланге – зафиксируйте его проволокой к пружине стойки. Проверьте состояние пыльника шаровой опоры: при наличии трещин или деформации узел подлежит замене.

Отсоединение нижнего рычага подвески от ступицы

Предварительно обработайте резьбовые соединения ступичного узла и крепления рычага проникающей смазкой за несколько часов до работ. Убедитесь, что автомобиль надежно зафиксирован на подставках, а колесо демонтировано. Проверьте наличие необходимых инструментов: торцевые головки, вороток, съемник шаровых опор или монтировка.

Найдите шаровую опору нижнего рычага, соединенную со ступичным узлом через шпильку с гайкой. Очистите зону вокруг крепления от грязи металлической щеткой. При наличии контргайки или стопорного кольца – ослабьте их.

Порядок демонтажа

Зафиксируйте шток шаровой опоры от проворачивания шестигранником подходящего размера
Открутите крепежную гайку торцевой головкой с воротком (обычно размер 19-22 мм)
Если шпилька проворачивается – используйте съемник для прижима рычага вниз
Аккуратно ударьте молотком по корпусу ступицы в месте посадки опоры
Примените съемник шаровых опор ("вилку"), если шарнир не вышел после ударов

Важно: Не повредите пыльник шаровой опоры при демонтаже! Если шарнир "прикипел", используйте специальную жидкость для растворения ржавчины. После отсоединения подвесьте рычаг стропами или зафиксируйте проволокой, чтобы избежать растяжения сайлент-блоков.

Типовая проблема	Решение
Прикипание шпильки	Прогревание гайки строительным феном
Деформация резьбы	Нарезка новой резьбы плашкой после демонтажа
Поврежденный пыльник	Обязательная замена шаровой опоры

Отпускание гайки штока стойки

Отпускание гайки центрального штока амортизатора – обязательный этап перед разборкой стойки. Если этого не сделать, при снятии пружины возникнет опасная ситуация: шток может резко провернуться под действием разжимающейся пружины, что приведёт к травмам или повреждению деталей.

Гайка фиксирует шток амортизатора внутри опорного подшипника верхнего стакана. Её предварительное ослабление на собранной стойке гарантирует безопасность дальнейшей разборки, так как сжатая пружина уже не сможет передать усилие на шток после демонтажа стойки с автомобиля.

Инструменты и подготовка

Головка или накидной ключ под размер гайки штока (чаще 13, 15, 16, 17, 19 или 22 мм)
Торцевой ключ (желательно трещоточный)
Удлинитель для торцевого ключа
Шестигранник (обычно 5, 6 или 7 мм) или специальный удерживатель штока
Проникающая смазка (WD-40 или аналог при наличии коррозии)

Поднимите автомобиль домкратом, снимите колесо с нужной стороны для доступа к верхней части стойки в подкапотном пространстве или багажнике.
Очистите верхнюю часть штока амортизатора (выступающую из опоры) от грязи. При сильной коррозии обработайте гайку и резьбу штока проникающей смазкой, дайте ей подействовать 5-10 минут.
Наденьте головку на гайку штока. Вставьте в головку торцевой ключ с удлинителем для увеличения рычага.
Вставьте шестигранник соответствующего размера в специальное отверстие в торце штока. Плотно удерживайте его одной рукой, фиксируя шток от проворачивания.
Против часовой стрелки (на откручивание) приложите усилие к торцевому ключу. Сорвите гайку с места резким, уверенным движением. После срыва сделайте 2-3 оборота, чтобы гайка была ослаблена, но оставалась частично на резьбе.

Важно: Никогда не выкручивайте гайку штока полностью на собранной стойке! Ослабьте её лишь на несколько оборотов. Полное откручивание до разборки стойки в стяжках приведёт к неконтролируемому разжиманию пружины.

Извлечение передней стойки из посадочного места

Отсоедините тормозной шланг и ABS-датчик от кронштейна стойки, предварительно сняв фиксирующие хомуты или скобы. Ослабьте гайку крепления шаровой опоры к поворотному кулаку, но не снимайте полностью – это предотвратит резкое смещение элементов при демонтаже.

Выбейте болты шаровой опоры из кулака при помощи молотка и монтировки, аккуратно отделяя узел. Прихватите стойку струбциной или проволокой к пружине подвески, чтобы избежать самопроизвольного разжимания после откручивания гайки штока.

Демонтаж стойки

Открутите центральную гайку штока торцевой головкой с трещоткой, удерживая шестигранник штока ключом для фиксации. Если резьба прикипела, обработайте соединение проникающей смазкой WD-40.
Снимите верхнюю опорную чашку вместе с подшипником, отложив шайбы и резиновые уплотнители в порядке разборки для последующей сборки.
Выдавите стойку вниз монтировкой через проушины поворотного кулака, постукивая резиновым молотком по корпусу амортизатора при затрудненном движении.

После извлечения зачистите посадочное гнездо в кулаке металлической щеткой от грязи и коррозии. Осмотрите пыльник штока на предмет трещин – при повреждениях потребуется замена.

Тип крепления	Инструмент	Особенности
Болт шаровой опоры (14-17мм)	Головка + вороток	Требует предварительной обработки смазкой
Гайка штока (19-22мм)	Торцевой ключ + иммобилайзер	Затягивается с регламентированным моментом при сборке

Перед установкой проставок обработайте контактные поверхности стойки графитовой смазкой. Убедитесь в отсутствии деформации опорного стакана кузова – неровности приведут к ускоренному износу подшипника.

Применение стяжек пружин: безопасная установка

Использование стяжек пружин критически важно при монтаже проставок для предотвращения внезапного распрямления пружины под нагрузкой. Эти приспособления сжимают витки, удерживая энергию сжатия и исключая риск травмирования при случайном соскальзывании рычага подвески.

Перед началом работ убедитесь в исправности стяжек – проверьте целостность резьбы и крюков. Никогда не используйте самодельные прижимы или монтажные лопатки вместо специализированного инструмента – это гарантированно приведет к вырыванию крепежа под давлением пружины.

Порядок безопасного монтажа

Зафиксируйте автомобиль на ровной площадке с противооткатными упорами под колесами
Разгрузите подвеску – поднимите домкратом рычаг до контакта пружины с чашей
Установите стяжки в шахматном порядке через 3-4 витка:
- Минимум 3 стяжки на одну пружину
- Равномерно распределите по окружности
Сжимайте постепенно – делайте по 2-3 оборота на каждой стяжке поочередно

Опасная ошибка	Правильное действие
Снятие стяжек до посадки пружины в чашу	Ослаблять стяжки только после полной установки проставки и посадки пружины
Перекос стяжек при сжатии	Контролировать параллельность витков визуально после каждого этапа подтяжки

После установки проставки и совмещения посадочных выступов ослабляйте стяжки поэтапно – не более 1 оборота за раз на каждом приспособлении. Полностью снимайте инструмент лишь когда пружина плотно села в чаши без зазоров. Работайте в защитных очках – сорвавшаяся стяжка способна нанести серьезную травму.

Сжатие пружины для получения доступа к штоку

Наденьте стяжки на пружину, расположив их симметрично с противоположных сторон. Конструкция должна охватывать минимум 3 витка для равномерного распределения нагрузки. Убедитесь, что захваты надежно зафиксированы на крюках инструмента без перекоса.

Медленно вращайте рукоятки стяжек синхронно, контролируя параллельность сжатия витков. Прекратите затяжку, когда между верхним витком и чашкой стакана появится зазор 15-20 мм – этого достаточно для свободного доступа к штоку амортизатора.

Критические меры безопасности

Никогда не становитесь напротив торцов пружины – располагайтесь сбоку от оси сжатия. При работе с электроинструментом используйте защитные очки: разрыв стяжек или соскок крюков может спровоцировать вылет металлических фрагментов.

Опасная ошибка	Правильное действие
Сжатие только 2 витков	Захватывать минимум 3 витка
Асимметричная установка стяжек	Равномерное распределение по окружности
Превышение зазора >25 мм	Ограничиться 20 мм для исключения деформации

При замене проставок выполняйте демонтаж в последовательности:

Ослабьте гайку штока на 2-3 оборота до снятия пружины
После установки проставки затяните гайку динамометрическим ключом
Проверьте соосность чашки и витка после снятия стяжек

Помните: недопустимо использовать сварочные струбцины или домкраты вместо сертифицированных пружинных стяжек – это приводит к разрушению антикоррозийного покрытия и изменению жесткости витков.

Ослабление и снятие опорного подшипника стойки

Перед ослаблением центральной гайки опорного подшипника зафиксируйте шток амортизатора. Используйте шестигранный ключ (обычно 6-8 мм), вставленный в технологическое отверстие на торце штока. Это предотвратит проворачивание вала при откручивании.

Примените торцевой ключ (чаще 19-22 мм) с удлинителем или воротком для гайки подшипника. Ударьте по воротку молотком резким движением против часовой стрелки, чтобы сорвать прикипевшую гайку. Если присутствует кернение – предварительно срубите его зубилом.

Процесс демонтажа

После ослабления гайки полностью выкрутите её вручную.
Снимите стопорную шайбу (при наличии).
Аккуратно снимите опорную чашку с подшипником, удерживая пальцами направляющие втулки.
Извлеките подшипник из чашки, проверив его целостность.

Очистите резьбу штока металлической щёткой и обработайте WD-40 для удаления коррозии. Осмотрите посадочное место подшипника на чашке – выступы должны быть без деформаций. При сборке избегайте перекоса подшипника при установке на шток.

Важно: Не допускайте попадания песка или грязи в механизм подшипника. При повреждении пыльника или люфте в подшипнике – замените деталь. После снятия этого узла открывается доступ к пружине для монтажа проставок.

Снятие верхней опоры (стакана) стойки

Установите стойку вертикально в тиски, зафиксировав нижнюю часть. Сожмите пружины стяжками до полного освобождения верхнего стакана от нагрузки. Проверьте отсутствие напряжения, слегка покачивая опору рукой.

Открутите центральную гайку штока рожковым ключом, придерживая шестигранник у основания штока. Если гайка не поддается, обработайте резьбу проникающей смазкой. После снятия гайки снимите шайбу и резиновую прокладку.

Последовательность демонтажа

Снимите опорный подшипник, аккуратно поддев его монтажной лопаткой
Достайте верхнюю чашку стакана, отметив ориентацию метками
Извлеките пыльник и отбойник штока, проверив их состояние на трещины

Внимание: не допускайте смещения стяжек во время работ. При коррозии резьбы штока используйте "жидкий ключ" и выдержку времени 15-20 минут.

Деталь	Проверка при демонтаже
Опора подшипника	Люфт, плавность вращения
Резиновая часть стакана	Трещины, расслоения
Гайка штока	Состояние резьбы, деформация

Уложите все компоненты в порядке разборки на чистую поверхность. Поврежденные детали сразу замените – повторное использование изношенных элементов снизит эффективность проставок.

Извлечение демпфера (амортизатора) из стойки

Важно: этот шаг необходим только для конструкций, где демпфер съемный (например, стойки МакФерсон). Если амортизатор интегрирован в неразборный корпус, пропустите раздел. Перед началом убедитесь, что стойка надежно зафиксирована в тисках через мягкие накладки, а пружины сжаты стяжками.

Открутите центральную гайку штока амортизатора. Для этого потребуется:

Специальный ключ (шестигранник или торкс) для фиксации штока от проворачивания через отверстие в его верхней части
Гаечный ключ или головка на размер гайки (обычно 15-22 мм)

Удерживая шток ключом-фиксатором, мощным движением сорвите гайку против часовой стрелки. Если гайка прикипела:

Обработайте резьбу WD-40
Используйте ударный гайковерт
Прогрейте соединение строительным феном (избегая открытого пламени!)

После снятия гайки последовательно снимите:

Опорный подшипник (если установлен сверху)
Резиновую буферную прокладку
Пыльник штока

Аккуратно вытяните демпфер из стакана стойки, придерживая пружину. Если элемент заклинил:

Постучите резиновой киянкой по корпусу стакана
Не прикладывайте силу к штоку – это повредит сальник

Проверьте демпфер на предмет подтеков масла и плавность хода штока. Установите проставку на стакан стойки перед монтажом амортизатора обратно.

Установка проставки на шток амортизатора/стойки

Открутите гайку штока амортизатора, используя торцевой ключ соответствующего размера. Для фиксации штока от проворачивания примените шестигранник или специальный ключ, вставленный в технологическое отверстие под гайкой. Снимите старую гайку и демонтируйте штатные элементы крепления (шайбы, резиновые прокладки) с резьбовой части штока.

Установите проставку на шток строго в соответствии с ее конструкцией: некоторые модели требуют монтажа под опорный подшипник, другие – поверх него. Убедитесь, что проставка плотно прилегает к сопрягаемым поверхностям без перекосов. Верните на место демонтированные ранее компоненты (прокладки, шайбы) в правильной последовательности.

Затяжка и контроль

Наживите новую штатную гайку (рекомендуется заменить старую) и произведите предварительную затяжку. Окончательно затяните гайку с усилием, указанным производителем автомобиля в технической документации. Критически важно соблюсти момент затяжки – превышение усилия повредит резьбу или опорный подшипник, а недостаточное приведет к самопроизвольному откручиванию.

Проверьте свободный ход опорного подшипника после сборки: поворотный механизм должен вращаться без заеданий. Ни в коем случае не допускается контакт проставки с элементами кузова или пружиной при полном ходе подвески. Соберите узел в обратной последовательности и повторите процедуру для остальных стоек.

Ключевые требования безопасности:

Работайте только после полной разгрузки подвески (авто на подъемнике/яме с вывешенными колесами)
Используйте страховочные стяжки пружин до момента снятия напряжения с амортизатора
Контролируйте положение пружины во время монтажа

Тип проставки	Особенность установки	Риск при ошибке
Цельная (кольцо)	Монтируется непосредственно на шток под гайку	Деформация штока при перетяжке
Сложной формы	Требует совмещения пазов с элементами опоры	Перекос опорного подшипника

Обратная сборка передней стойки с проставкой

После установки проставки на шток амортизатора и проверки правильности её положения приступайте к сборке узла в обратной последовательности. Убедитесь, что все компоненты (опорный подшипник, чашки, резиновые отбойники) очищены от грязи и установлены согласно заводской схеме расположения.

Аккуратно наденьте витую пружину на амортизатор, совместив её нижний виток с посадочным местом на чашке. Контролируйте положение верхнего конца пружины – он должен точно войти в выемку верхней опоры. Избегайте перекоса деталей на этом этапе.

Ключевые этапы финальной сборки

Установите верхнюю опорную чашку с подшипником на шток, соблюдая исходную ориентацию (метки на деталях должны совпадать).
Наденьте штатную стальную шайбу и новую гайку штока, предварительно смазав резьбу графитовой смазкой.
Затяните гайку динамометрическим ключом с усилием, указанным производителем авто (обычно 30-60 Нм). Не используйте ударный инструмент!
Проверьте свободное вращение опорного подшипника рукой – отсутствие заеданий подтверждает корректность сборки.

Важно: Сжатие пружины стяжками снимайте только после полной фиксации верхней гайки. При ослаблении зажимов контролируйте положение пружины – она должна равномерно раскрыться без смещений. Повторно проверьте затяжку всех критичных соединений перед монтажом стойки на автомобиль.

Сборка и установка верхней опоры стакана на место

Перед монтажом убедитесь, что проставка плотно прилегает к опоре, а все резиновые элементы не имеют повреждений. Проверьте совпадение отверстий в проставке и опоре – они должны быть соосны штоку амортизатора.

Смажьте шток амортизатора и резьбу графитовой смазкой для облегчения затяжки и предотвращения коррозии. Установите опорный подшипник согласно маркировке вращения (обычно стрелкой к кузову).

Порядок сборки и фиксации

Наденьте на шток амортизатора последовательно:
- Верхнюю чашку пружины
- Резиновую проставку (при наличии)
- Опорный подшипник
- Верхнюю опору стакана
- Установочную проставку
Приподнимите собранный узел в посадочное гнездо кузова, совместив крепежные шпильки опоры с отверстиями стакана.
Вставьте шпильки опоры в отверстия кузова, после чего установите штатные гайки крепления.

Затяжку выполняйте в два этапа: сначала наживите гайки крестовым методом с усилием 20-30 Нм, затем доведите момент до значения, указанного производителем авто (обычно 45-60 Нм). Контролируйте положение опоры – она должна стоять без перекосов.

Фиксация опорного подшипника на штоке стойки

Перед установкой проставок убедитесь, что опорный подшипник надёжно зафиксирован на штоке стойки. От этого напрямую зависит безопасность и корректная работа подвески. Ослабление крепления приведёт к стукам при повороте руля и ускоренному износу деталей.

Ключевым элементом фиксации является гайка штока. Она должна быть затянута с определённым усилием после полной сборки узла. Используйте динамометрический ключ для соблюдения момента, указанного производителем автомобиля (обычно 30-50 Н·м).

Порядок фиксации подшипника

Установите опорный подшипник на шток стойки согласно ориентации (верх/низ)
Наденьте верхнюю тарелку пружины, совместив метки
Плотно наживите новую крепёжную гайку штока рукой

Важно! Окончательную затяжку гайки производите только после опускания автомобиля на колёса. Это предотвратит перекос подшипника и деформацию опор. Приподнимите машину домкратом, снимите с подвески нагрузку, но оставьте колёса касаться земли.

Действие	Инструмент	Рекомендации
Затяжка гайки	Динамометрический ключ	Соблюдайте момент из руководства по ремонту
Контроль положения	Монтажная лопатка	Проверьте соосность штока и опоры перед затяжкой

После затяжки проверьте отсутствие люфта, резко качнув руль влево-вправо при работающем двигателе. Посторонние шумы указывают на ошибку монтажа. Всегда заменяйте гайку штока на новую – резьба старых деталей повреждается при демонтаже.

Аккуратное снятие стяжек пружины

Перед демонтажем стяжек подготовьте домкрат, набор ключей и съёмник для пружин. Убедитесь, что автомобиль надёжно зафиксирован на подставках, а колесо снято для беспрепятственного доступа к стойке. Откройте капот и багажник для проверки отсутствия нагрузок на кузов.

Осмотрите стяжки на предмет коррозии или деформации. Обработайте резьбовые соединения проникающей смазкой за 10–15 минут до работ. При наличии электронных компонентов (датчики уровня фар, ABS) аккуратно отсоедините разъёмы, избегая натяжения проводов.

Последовательность демонтажа

Ослабьте гайку штока через прорезь в арке ключом на 6–8 мм, не выкручивая полностью
Зафиксируйте пружину съёмником в 3 точках, равномерно распределив усилия
Сожмите витки на 1–2 оборота инструмента до появления люфта

Важно: Не допускайте перекоса съёмника – это может спровоцировать соскальзывание лапок и неконтролируемый выброс пружины. Контролируйте положение стойки: шток амортизатора должен оставаться строго перпендикулярным опорной чашке.

Ошибка	Последствие
Недостаточное сжатие	Деформация опорного подшипника при откручивании
Снятие без фиксации штока	Поворот стакана с повреждением проводки
Коррозия на резьбе	Срыв граней при демонтаже гайки

После снятия напряжения с пружины выкрутите центральную гайку штока, удерживая шестигранник торцевым ключом. Демонтируйте опорный подшипник и стакан, отмечая их ориентацию относительно кузовных меток. Извлекайте стяжку плавно без перекосов – витки не должны касаться элементов кузова.

Проверка правильности положения всех элементов

Убедитесь, что проставки плотно прилегают к посадочным чашкам кузова и пружинам без зазоров. Проверьте совпадение отверстий в проставках с креплениями амортизаторов – перекосы недопустимы.

Контролируйте положение пружин в верхних и нижних чашках: витки должны равномерно распределяться по всей площади опоры. Исключите контакт пружин с соседними деталями подвески или элементами кузова.

Ключевые параметры контроля

Элемент	Критерий проверки	Норма
Проставка	Совмещение с чашкой	Полное прилегание по контуру
Пружина	Ориентация в чашках	Витки параллельны опорным поверхностям
Амортизатор	Положение штока	Строго перпендикулярно проставке
Крепеж	Затяжка гаек	Момент по спецификации производителя

Проверьте соосность:
- Шток амортизатора должен проходить точно по центру отверстия проставки
- Отклонения более 2 мм требуют переустановки
Проконтролируйте зазоры:
- Между витками пружины и проставкой – равномерный контакт по всему кольцу
- Между соседними деталями подвески – минимум 5 мм
Протестируйте ход подвески:
- Раскачайте автомобиль для проверки свободного хода пружин
- При ходе подвески не должно возникать посторонних скрипов или ударов

Важно: после монтажа обязательно выполните пробную поездку на малой скорости с последующим повторным визуальным контролем положения элементов. Любые смещения проставок или пружин требуют немедленного устранения.

Установка передней стойки обратно в нишу кузова

Аккуратно поднимите собранную стойку с установленными проставками и пружиной, удерживая её строго вертикально. Совместите нижний болт амортизатора с посадочным отверстием в поворотном кулаке, не прилагая чрезмерных усилий для совпадения.

Вставьте крепёжный болт в нижнее отверстие (или совместите шпильку с проушиной, в зависимости от конструкции), наживите гайку или болт без затяжки. Контролируйте положение штока амортизатора относительно верхней опоры в моторном отсеке.

Фиксация и завершение работ

Поднимите стойку вверх, добиваясь точного совмещения трёх верхних шпилек опорного подшипника с отверстиями в кузовной нише. Проследите, чтобы резиновый отбойник и пыльник не перекрутились.

Наденьте верхнюю опорную чашку на шпильки, соблюдая её правильную ориентацию (обычно меткой наружу).
Установите штатные гайки крепления верхней опоры и равномерно затяните их крест-накрест динамометрическим ключом с моментом, указанным производителем авто.
Окончательно затяните нижний болт/гайку крепления стойки к поворотному кулаку с требуемым усилием.

Повторите процедуру для второй стойки. Обязательно установите колесо перед опусканием автомобиля с подъёмника или домкратов. После полного опускания авто затяните все гайки крепления колёс с предписанным моментом.

Проверьте отсутствие посторонних шумов при повороте руля на месте и совершите тестовую поездку на малой скорости для контроля правильности сборки перед эксплуатацией.

Подсоединение нижнего рычага к ступице

Установите шаровую опору рычага в посадочное гнездо ступицы, совместив монтажные отверстия. При необходимости используйте монтажную лопатку или съемник для корректной состыковки деталей, избегая ударов по шарниру. Убедитесь, что позиционирование рычага соответствует заводской геометрии подвески.

Вставьте крепежный палец или болт через отверстия ступицы и шаровой опоры. Наденьте штатную стопорную шайбу и наживите новую гайку от руки до упора, контролируя отсутствие перекоса. Используйте только оригинальные крепежные элементы во избежание разрушения соединения при нагрузках.

Порядок фиксации

Предварительная затяжка: Затяните гайку динамометрическим ключом на 50% от момента, указанного в мануале для вашей модели авто (обычно 40-70 Н∙м).
Окончательная затяжка: Доведите момент до полного значения только после опускания автомобиля на колеса. Это предотвращает деформацию втулок.
Стопорение: Загните края стопорной шайбы на грани гайки либо установите новый шплинт (в зависимости от конструкции).

Контрольные операции:

Проверьте отсутствие зазора между опорой и ступицей
Убедитесь в свободном ходе рулевой тяги
Проконтролируйте параллельность расположения рычагов с обеих сторон

Подсоединение шаровой опоры к поворотному кулаку

После установки проставок и монтажа пружины совместите шпильку шаровой опоры с посадочным отверстием поворотного кулака. При необходимости используйте монтировку для точной фиксации положения – ржавчина или деформации могут затруднить стыковку. Убедитесь, что конус шпильки плотно вошел в гнездо без перекосов.

Наденьте новую корончатую гайку на шпильку и затяните ее динамометрическим ключом с усилием, указанным производителем авто (обычно 60-100 Нм). Проверьте совпадение отверстия в шпильке с пазами гайки – если они не совпадают, осторожно дотяните крепеж до ближайшей прорези. Ни в коем случае не ослабляйте гайку для совмещения канавок.

Фиксация и контроль

Вставьте новый шплинт в отверстие шпильки через пазы гайки
Разведите усики шплинта плоскогубцами на 60-90°
Обкусите излишки длины кусачками, оставив 3-5 мм
Проверьте отсутствие люфта: покачайте рычаг монтировкой
При выявлении биения – переустановите узел

Тип крепления	Особенности монтажа
Корончатая гайка	Обязателен шплинт, контроль момента затяжки
Самоконтрящаяся гайка	Замена при каждом демонтаже, затяжка без шплинта

После подключения шаровой опоры обязательно выполните регулировку углов развал-схождения. Увеличенный клиренс от проставок существенно меняет геометрию подвески. Пробная поездка без регулировки приведет к ускоренному износу покрышек.

Подсоединение рулевой тяги на место

После установки проставок и сборки подвески верните рулевую тягу в исходное положение. Совместите шлицевый наконечник тяги с посадочным отверстием поворотного кулака, удерживая деталь строго параллельно земле для правильной центровки. Проверьте совпадение меток, нанесенных при демонтаже – это критично для сохранения углов установки колес.

Вставьте крепежный болт через проушину кулака и резьбовую часть тяги. Предварительно смажьте контактные поверхности графитовой смазкой или медной пастой для предотвращения коррозии. Не допускайте перекоса болта при затяжке – он должен входить в отверстие свободно, без усилий.

Фиксация и контроль

Затяните гайку крепежного болта динамометрическим ключом с усилием, указанным в технической документации автомобиля (обычно 45-90 Нм). После этого:

Наденьте новый контрящий шплинт и разогните его усики плоскогубцами
Проверьте свободный ход рулевого колеса – вращение должно быть плавным без заеданий
Убедитесь в отсутствии люфта тяги методом покачивания монтировкой

Критичные ошибки	Последствия
Несовпадение меток тяги	Смещение рулевой рейки, увод автомобиля в сторону
Отсутствие шплинта	Самооткручивание гайки на кочках
Превышение момента затяжки	Деформация резьбы, обрыв шпильки

Обязательно выполните регулировку развала-схождения после завершения работ. Даже при точном совпадении меток установка проставок изменяет геометрию подвески, что требует коррекции углов на стенде.

Установка тормозного суппорта

Наденьте суппорт на тормозной диск, совместив посадочные отверстия с креплениями ступицы. Предварительно смажьте направляющие пальцы специальной высокотемпературной смазкой. Вставьте крепежные болты, но не затягивайте их окончательно – суппорт должен сохранять легкую подвижность для последующей центровки.

Подсоедините тормозной шланг к суппорту, используя новые медные шайбы для обеспечения герметичности. Затяните штуцер ключом, избегая перекоса. Проверьте отсутствие перегибов шланга и убедитесь, что он не контактирует с вращающимися элементами подвески или колесом.

Фиксация и проверка

Затяните крепежные болты суппорта с моментом, указанным производителем авто (обычно 80-110 Нм). Установите тормозные колодки, предварительно смазав металлокерамической смазкой точки контакта с суппортом. Вставьте стопорные пружины или фиксирующие скобы согласно конструкции.

Обязательные действия после установки:

Прокачайте тормозную систему для удаления воздуха
Проверьте уровень тормозной жидкости в бачке
Перед выездом 3-5 раз энергично нажмите педаль тормоза

Контрольный параметр	Норма
Люфт суппорта	Отсутствует при затянутых болтах
Подтеки жидкости	Не допускаются
Свобода хода шланга	Без натяжения при повороте руля

Важно: После первых 50 км пути проверьте температуру тормозного диска и отсутствие вибраций при торможении. При появлении биения или шумов немедленно остановите автомобиль для диагностики.

Подсоединение датчика ABS

После установки проставок и обратной сборки подвески, особое внимание уделите датчику ABS. Он расположен вблизи ступицы каждого колеса и фиксируется крепежным болтом или зажимом. Перед демонтажем обязательно отсоедините электрический разъем, аккуратно нажав на фиксатор, избегая резких рывков за проводку.

Проверьте состояние проводов и разъема: отсутствие перегибов, потертостей или повреждений изоляции критично для корректной работы системы. Очистите посадочное гнездо датчика и контакты разъема от грязи металлической щеткой или спецочистителем, так как окислы нарушают передачу сигнала.

Порядок обратной установки

Совместите датчик с посадочным отверстием в ступице, убедившись в чистоте поверхностей
Зафиксируйте корпус штатным болтом с моментом затяжки 6-10 Н∙м (уточните в мануале авто)
Подсоедините разъем до характерного щелчка фиксатора, проверьте отсутствие люфта
Проложите жгут проводов вдоль штатных трасс, используя хомуты для крепления

Убедитесь, что проводка не контактирует с подвижными элементами подвески, тормозными шлангами или приводом. При монтаже избегайте натяжения – оставьте слабину 2-3 см для компенсации ходов подвески. После запуска двигателя проконтролируйте отсутствие индикатора ABS на приборной панели.

Предварительная затяжка гайки штока стойки

После установки проставок и сборки подвески выполните предварительную затяжку центральной гайки штока амортизатора. Используйте шестигранный ключ для фиксации штока от проворачивания, одновременно затягивая гайку динамометрическим ключом. Контролируйте момент затяжки согласно спецификации производителя (обычно 45-70 Нм).

Избегайте перетяжки – это может повредить демпфер или сорвать резьбу. Не фиксируйте шток плоскогубцами или зубилом: металлические зажимы оставят заусенцы, нарушающие герметичность сальника. Если шток проворачивается, используйте специальный съемник или ударный гайковерт с поддержкой.

Ключевые этапы

Заблокируйте шток шестигранником через технологическое отверстие в опорном подшипнике
Наживите новую гайку вручную до упора (резьба должна войти без перекоса)
Затяните динамометрическим ключом до 50% номинального момента
Проверьте соосность штока и опорной чаши
Доведите момент затяжки до значения, указанного в manual автомобиля

Важно: Окончательную затяжку выполняйте только после установки стойки на автомобиль и полной нагрузки весом машины – это предотвратит деформацию опорного подшипника.

Затяжка крепежа всех соединений с требуемым моментом

Перед началом затяжки убедитесь, что все резьбовые соединения очищены от грязи и ржавчины, а также обработаны медной смазкой или аналогичным составом для предотвращения коррозии. Последовательно проходите каждый крепёжный элемент в соответствии со схемой установки проставок, не пропуская ни одной точки фиксации.

Используйте динамометрический ключ с предустановленным значением момента, указанным производителем проставок или автомобиля. Затяжку выполняйте крест-накрест в несколько этапов: сначала доведите все гайки/болты до минимального момента (примерно 20-30% от итогового), затем до среднего (50-70%), и только потом – до полного требуемого значения. Избегайте перекоса элементов при затяжке.

Критически важные моменты

Контрольные параметры: Типовые значения момента для проставок колеблются в диапазоне 90-120 Н·м для стоек и 100-140 Н·м для опорных чашек, но всегда сверяйтесь с инструкцией к конкретному комплекту. Для штатных болтов ступиц используйте момент, рекомендованный производителем авто (часто 110-130 Н·м).

Обязательно проверьте соответствие длины штатных шпилек/болтов после установки проставок – они должны входить в гайки минимум на 5-6 витков
Повторно проверьте момент затяжки через 200-300 км пробега
Не применяйте ударные инструменты – только плавное усилие динамометрическим ключом

Тип соединения	Рекомендуемый момент (Н·м)*	Примечание
Болты крепления проставки к ступице	110-130	Использовать штатные болты
Гайки стойки амортизатора	90-110	Крест-накрест в 3 этапа
Крепление опорной чашки	100-140	Строго по схеме производителя

*Уточняйте в технической документации к вашему авто и проставкам

Установка передних колес и опускание передней оси

Наденьте колеса на шпильки ступиц, совместив отверстия диска со шпильками. Вручную наживите все гайки или болты крепления колеса в последовательности "звезда" (например, 1-3-5-2-4 для 5-болтовых) для предварительного центрирования диска. Убедитесь, что диск плотно прилегает к ступице без перекосов.

Приподнимите автомобиль домкратом, чтобы снять опоры с передних стоек и обеспечить свободное перемещение подвески. Подготовьте площадку для опускания – уберите инструменты и посторонние предметы из-под днища. Проверьте, чтобы тормозные шланги и провода датчиков ABS не были натянуты или перекручены.

Опускание автомобиля и финальная затяжка

Плавно опускайте домкрат до момента касания колесами земли. Не допускайте резкого срыва автомобиля с опор! После частичной нагрузки на подвеску выполните предварительную затяжку крепежа динамометрическим ключом в той же последовательности "звезда" (рекомендуемый момент уточняйте в мануале авто, обычно 80-110 Нм).

Полностью опустите автомобиль на землю.
Окончательно затяните болты/гайки крест-накрест с финальным моментом (например, 110-120 Нм).
Проверьте зазор между колесом и аркой – он должен быть равномерным.
Прокатитесь 10-15 км на малой скорости, затем повторно проверьте момент затяжки.

Важно: После установки проставок обязательно сделайте развал-схождение, так как геометрия подвески изменяется. Контролируйте отсутствие посторонних стуков при первом тест-драйве.

Демонтаж заднего колеса для доступа

Перед началом демонтажа заднего колеса убедитесь, что автомобиль надежно зафиксирован на ровной поверхности. Используйте противооткатные упоры для передних колес и поднимите заднюю часть автомобиля домкратом, предварительно ослабив болты крепления колеса.

После поднятия автомобиля установите его на надежные подпорки (козелки) для обеспечения безопасности. Снимите колесо, открутив все болты или гайки (в зависимости от модели автомобиля) и аккуратно снимите колесо со ступицы.

Необходимые инструменты

Домкрат с грузоподъемностью, превышающей вес автомобиля
Набор торцевых головок или ударный гайковерт
Противооткатные упоры
Подпорки (козелки)
Монтировка (при необходимости)

Ослабьте крепеж колеса на земле перед подъемом автомобиля
Установите домкрат в штатные точки подъема, указанные в руководстве
Поднимите автомобиль до отрыва колеса от поверхности
Поставьте подпорки под усиленные элементы кузова
Полностью выкрутите крепежные элементы и снимите колесо

Важно: Никогда не работайте под автомобилем, опирающимся только на домкрат. Всегда используйте страховочные подпорки!

Ослабление крепежа заднего амортизатора

Поддомкратьте автомобиль со стороны обрабатываемого колеса и снимите колесо для обеспечения свободного доступа к амортизационной стойке. Убедитесь, что машина надежно зафиксирована на подставках – работа под кузовом с единственной опорой домкратом смертельно опасна.

Найдите верхнее крепление амортизатора в арке колеса и нижнее крепление к рычагу подвески. Очистите резьбовые соединения от грязи и обработайте проникающей смазкой (WD-40 или аналогом) – это упростит откручивание прикипевших гаек.

Порядок ослабления крепежа

Критически важно: выполняйте все операции только при полностью разгруженной подвеске (кузов приподнят, колесо снято).

Нижнее крепление:
- Зафиксируйте головку болта торцевым ключом (обычно 17-19 мм)
- Ослабьте контргайку нарезной части сайлентблока рожковым ключом (чаще 22-24 мм)
- Выбейте болт молотком через медную или деревянную проставку
Верхнее крепление:
- В багажнике/салоне снимите декоративные заглушки над амортизатором
- Удерживайте шток амортизатора шестигранником (обычно 5-8 мм)
- Ослабьте центральную гайку штока торцевой головкой (чаще 13-17 мм)

Крепление	Инструмент	Особенности
Нижнее	Торцевой ключ, молоток	Болт часто прикипает – используйте ударный гайковерт
Верхнее	Шестигранник, торцевая головка	Шток проворачивается – фиксируйте его через отверстие в днище

Не снимайте гайки полностью до момента демонтажа стойки! Ослабьте крепеж лишь настолько, чтобы при последующей разборке элементы свободно вышли из посадочных мест. Проверьте отсутствие нагрузок на сайлентблоки – перекосы при откручивании повреждают резиновые втулки.

Вывешивание задней оси для снятия пружины

Зафиксируйте автомобиль на ровной площадке ручным тормозом и противооткатными упорами под передними колесами. Убедитесь в наличии свободного пространства под задней осью для последующего опускания подвески.

Поддомкратьте заднюю часть машины за силовые точки кузова, обозначенные в инструкции производителя. Используйте только специальные автомобильные домкраты достаточной грузоподъемности, избегая подъема за элементы подвески или топливные магистрали.

Порядок действий

Установите надежные опоры (стационарные козлы) под лонжероны или усиленные зоны кузова после подъема домкратом
Плавно опустите автомобиль на опоры так, чтобы колеса оставались на весу, а задний мост свободно провисал
Демонтируйте колеса для обеспечения доступа к узлам подвески
Проверьте отсутствие нагрузки на пружину: между витками должны быть видимые зазоры

Важно: Перед снятием пружины отсоедините датчики АБС и тормозные шланги от кронштейнов на рычагах. Для многорычажных подвесек может потребоваться предварительное ослабление болтов крепления рычагов к кузову.

Тип подвески	Особенности вывешивания
Зависимая балка	Ось провисает целиком, достаточно снять амортизаторы
Многорычажная	Требуется поддержка рычагов стяжками при опускании

При работе с пружинными стяжками используйте два комплекта инструмента, установленных на соседних витках. Проворачивайте гайки синхронно не более 1 оборота за раз, контролируя равномерное сжатие.

Извлечение задней пружины

Перед демонтажем пружины убедитесь, что автомобиль надежно зафиксирован на подставках, а колесо снято. Ослабьте крепление нижней части амортизатора к рычагу подвески, но гайку пока не снимайте полностью. Это снимет предварительное напряжение с узла.

Используйте специальные стяжки для пружин, равномерно установив их на 3-4 витка с каждого конца. Постепенно сжимайте пружину до полного разгружения посадочных чашек. Контролируйте параллельность стяжек во избежание перекоса и соскальзывания.

Ключевые этапы демонтажа

Полностью открутите гайку крепления амортизатора к рычагу
Снимите амортизатор с посадочного штифта
Осторожно опустите рычаг подвески вниз
Проверьте отсутствие напряжения пружины раскачиванием
Извлеките пружину из чашки легким поворотом

Важно: Никогда не демонтируйте пружину без стяжек! Несоблюдение этого правила может привести к резкому выбросу детали с травмоопасной силой.

После извлечения осмотрите посадочные места на рычаге и кузове. Удалите грязь, окалину и коррозию металлической щеткой. Проверьте состояние резиновых демпферов – при наличии трещин или деформации замените их.

Контрольный пункт	Норма	Неисправность
Посадочная чашка	Ровная поверхность	Коррозия, вмятины
Верхняя опора	Эластичная резина	Трещины, расслоение
Витки пружины	Равные промежутки	Деформация, сколы

При наличии дополнительных элементов (датчики уровня, стабилизатор) аккуратно отсоедините их от рычага. Запомните положение пружины относительно меток на кузове – это упростит обратную сборку. Подготовьте место для установки проставки, очистив контактные поверхности.

Установка проставки поверх задней пружины

Поднимите автомобиль домкратом, снимите колесо и ослабьте крепление нижнего рычага подвески. Это снимет напряжение с пружины для безопасного демонтажа.

Открутите гайку стойки амортизатора внутри багажника. Снимите пластиковый кожух, чтобы получить доступ к верхней чашке пружины.

Монтаж проставки

Установите проставку точно поверх задней пружины, совместив отверстия с направляющими чашки. Убедитесь, что резиновые вставки (если предусмотрены конструкцией) не перекошены.

Соберите узел в обратной последовательности:

Поставьте верхнюю чашку на проставку
Затяните гайку стойки с рекомендованным моментом
Верните на место пластиковый кожух
Наденьте колесо и опустите автомобиль

Обязательно проверьте угол установки колес после монтажа. Проставка изменяет клиренс и развал-схождение, что требует коррекции на стенде.

Возвращение задней пружины с проставкой на место

Плотно прижмите пружину к посадочному месту в кузове автомобиля, убедившись, что нижний виток полностью совпадает с чашкой рычага подвески. Удерживайте сборку вертикально, не допуская перекоса – это критично для безопасной посадки.

Медленно отпускайте домкрат, контролируя одновременное вхождение верхнего штока амортизатора в технологическое отверстие проставки. Следите за совпадением крепежных элементов: шпильки проставки должны точно войти в отверстия кузова, а шток амортизатора – в центральное гнездо проставки без усилий.

Фиксация и проверка

Наденьте штатные шайбы и гайки на кузовные шпильки, после чего равномерно затяните их крест-накрест динамометрическим ключом с усилием, указанным производителем авто. Никогда не используйте ударный инструмент – это повредит резьбу и проставку.

Повторите процедуру затяжки для центральной гайки штока амортизатора, используя специальный шестигранник для блокровки вращения. Убедитесь в отсутствии зазоров между всеми элементами:

Проставка → кузов
Пружина → проставка
Пружина → нижняя чашка

После установки обеих пружин опустите автомобиль и проведите тестовую поездку по неровностям на малой скорости. Обязательно проверьте через 100 км пробега:

Отсутствие посторонних стуков в задней подвеске
Равномерность клиренса с обеих сторон
Надежность затяжки всех крепежных элементов

Затяжка креплений заднего амортизатора

После установки проставок и возврата пружины на штатное место, переходите к фиксации крепежных элементов заднего амортизатора. Верхнюю часть стойки заведите в проушину кузова, совместив отверстие втулки с монтажным отверстием.

Вставьте болт крепления через резинометаллический шарнир и проушину, наживите гайку от руки до легкого контакта. Аналогично соедините нижнее крепление амортизатора с рычагом подвески, используя штатный болт и гайку.

Порядок затяжки

Обеспечьте контакт всех элементов: гайки/болты должны быть наживлены без перекосов.
Затяните крепеж в два этапа:
- Предварительно ключом с усилием ~20 Н∙м
- Окончательно с моментом, указанным производителем авто (обычно 45-70 Н∙м)
Контролируйте положение втулок: они не должны деформироваться при затяжке.

Важно: Не допускается затяжка "на весу" – автомобиль должен стоять колесами на земле или подставках, чтобы подвеска находилась под рабочей нагрузкой. Используйте только исправный динамометрический ключ для соблюдения регламентных значений.

Элемент крепления	Типовой момент затяжки (Н∙м)	Примечание
Верхняя гайка штока	40-60	Фиксируется через проушину кузова
Нижний болт амортизатора	60-80	Соединение с рычагом подвески

Установка задних колес

После завершения монтажа проставок и сборки задней подвески переходите к установке колес. Поднимите колесо и аккуратно наденьте его на шпильки ступицы, совместив отверстия диска со шпильками.

Наденьте штатные гайки крепления колеса (или болты, в зависимости от конструкции авто) и закрутите их от руки в диагональной последовательности, чтобы избежать перекоса диска. Убедитесь, что диск плотно прилегает к ступице без зазоров.

Затяжка крепежа

Опустите автомобиль домкратом до частичной нагрузки на подвеску, но без полного контакта колес с землей. Выполните предварительную затяжку крепежа в диагональном порядке с помощью динамометрического ключа, установив момент на 30–50% от конечного значения, указанного в руководстве к авто.

Окончательно опустите автомобиль на землю. Проведите финальную затяжку гаек/болтов с требуемым моментом (обычно 100–120 Н·м для легковых авто, точное значение уточняйте в мануале). Обязательно соблюдайте схему затяжки:

Начните с верхней гайки
Перейдите к противоположной нижней
Следующая – гайка справа от верхней
Затем – противоположная ей слева внизу

Проверьте зазор между шиной и элементами кузова/подвески, вращая колесо вручную. Убедитесь в отсутствии контакта на всех участках, особенно в зоне установленных проставок.

Этап	Действие	Ключевое требование
Предварительная фиксация	Ручная затяжка	Диагональная последовательность
Затяжка под нагрузкой	Использование динамометрического ключа	Два этапа (предварительный/финальный)
Контроль	Проверка вращения	Отсутствие касания элементов подвески

Повторите процедуру для второго заднего колеса. После установки обоих колес совершите пробную поездку на малой скорости, обращая внимание на необычные шумы или вибрации. Через 50–100 км пути обязательно перепроверьте момент затяжки крепежа.

Опускание автомобиля на землю со всех точек

После установки проставок на все стойки аккуратно опускайте автомобиль с домкратов. Делайте это медленно и контролируйте положение колес. Сначала уберите страховочные подставки (если использовались), затем плавно вращайте рукоятку домкрата, следя за тем, чтобы кузов равномерно ложился на подвеску.

Полностью вывешивать колеса над землей не нужно – как только шины коснулись поверхности, прекратите опускание. Обязательно проверьте, чтобы все точки опоры (колеса) одновременно приняли на себя вес машины без перекосов. Ни одна из стоек не должна оставаться в "подвешенном" состоянии.

Контроль после опускания

Выполните следующие действия:

Раскачайте кузов руками, нажимая на каждый угол автомобиля. Это поможет элементам подвески занять рабочее положение.
Проверьте зазоры:
- Между верхней чашкой амортизатора и кузовом
- Вокруг штока амортизатора
- Между пружиной и соседними деталями
Проконтролируйте посадку колес: убедитесь в отсутствии видимого развала или схождения, указывающего на ошибку монтажа.

Затяните все гайки крепления стоек только после полной стабилизации авто под собственным весом! Используйте динамометрический ключ со значением, указанным в руководстве к вашему автомобилю.

Что проверить	Признак проблемы
Равномерность клиренса	Разница высоты справа/слева > 5-7 мм
Посторонние звуки	Стук, скрип при раскачивании кузова
Угол наклона колеса	Визуально заметный "завал" внутрь или наружу

Список источников

Информация для статьи собрана из проверенных технических ресурсов, посвящённых автомобильному тюнингу и ремонту.

Особое внимание уделено практическим руководствам с пошаговыми инструкциями и рекомендациям по безопасности работ.

Основные категории источников

Специализированные автомобильные форумы (обсуждения установки проставок, личный опыт пользователей)
Официальные руководства по ремонту конкретных моделей автомобилей
Технические блоги автомехаников с разбором случаев установки
Видеоинструкции на платформах видеохостинга (детализация процесса)
Производители проставок: технические спецификации и мануалы
Печатные издания по тюнингу подвески (сравнительные анализы)
