Установка противотуманок на Lada Vesta своими руками

Статья обновлена: 18.08.2025

Противотуманные фары – не просто элемент стиля для Лада Веста. Это важное оборудование, повышающее безопасность в сложных погодных условиях.

Они эффективно освещают дорожное полотно в тумане, сильном дожде или снегопаде, улучшая видимость для водителя.

Многие комплектации Весты не оснащены ПТФ штатно. Установка своими руками – доступный способ добавить их на автомобиль.

Процесс требует внимания к деталям, но не представляет непреодолимой сложности для подготовленного автовладельца.

Правильный монтаж гарантирует надежную работу фар, соответствие требованиям ПДД и отсутствие проблем с электрооборудованием автомобиля.

Необходимые инструменты для работы

Подготовьте базовый набор автомобильных инструментов для демонтажа элементов кузова и подключения электрики. Отсутствие даже одного элемента существенно замедлит процесс монтажа.

Помимо стандартных приспособлений потребуются специализированные материалы для корректного подключения противотуманных фар к бортовой сети. Убедитесь в наличии всех перечисленных позиций перед началом работ.

• Набор ключей и головок (торцевые на 8-13 мм, трещотка, удлинитель)
• Крестовые и плоские отвертки (разных размеров)
• Кусачки-стриппер для зачистки проводов
• Обжимные клещи с набором изолированных клемм
• Мультиметр для проверки напряжения цепи
• Изолента или термоусадочные трубки
• Дрель со сверлами (3-6 мм для крепежных отверстий)
• Монтажный нож

Расходные материалы	Назначение
Автомобильные провода	Сечение 1.5-2.5 мм² (красный/черный)
Предохранитель (15А)	Защита цепи ПТФ
Реле 4-контактное	Управление питанием фар
Пластиковые хомуты	Фиксация проводки

Комплект ПТФ для Lada Vesta: выбор комплектации

При подборе комплекта противотуманных фар для Весты ключевое решение – между готовыми решениями от производителя и универсальными наборами. Оригинальные комплекты Lada включают фары, крепежи, проводку с разъёмами, реле, кнопку управления и часто декоративные накладки на бампер, гарантируя идеальную геометрию установки и сохранение заводской гарантии при сервисном монтаже.

Альтернативные варианты от сторонних брендов (Osram, Hella, Sho-Me) предлагают гибкость по цене и характеристикам, но требуют проверки совместимости креплений и геометрии светового пучка. Универсальные наборы дешевле, но их установка сложнее – необходима самостоятельная разметка бампера, доработка посадочных мест и интеграция в электрооборудование автомобиля.

Ключевые компоненты комплекта

• Фары: Различаются по типу ламп (галоген H8/H11, светодиодные), корпусу (пластик/стекло), наличию окантовки (хром, чёрный).
• Крепёжные элементы: Штатные кронштейны (в оригинале) или универсальные хомуты/пластины.
• Электропроводка: Готовый жгут с предохранителем и реле, совместимый с блоком предохранителей Весты.
• Органы управления: Штатная кнопка для места на панели или отдельный выключатель.
• Дополнительно: Заглушки для бампера, инструкция, крепёжные винты.

Тип комплекта	Плюсы	Минусы
Оригинальный (Lada)	Полная совместимость, сохранение гарантии, простота установки	Высокая цена, ограниченный выбор дизайна
Совместимый (брендовый)	Оптимальное соотношение цена/качество, проверенные производители	Требует проверки геометрии креплений
Универсальный	Низкая стоимость, широкий выбор	Сложный монтаж, риск несоответствия, возможная доработка бампера

Важно: При выборе светодиодных ПТФ убедитесь в наличии сертификата соответствия и маркировки "Е22" – это исключит проблемы при прохождении ТО. Для галогеновых ламп актуальна маркировка "HR".

Проверяйте комплектность: отсутствие реле или неподходящий разъём проводки существенно усложнит монтаж. Отдавайте предпочтение наборам с влагозащищёнными разъёмами и чёткими инструкциями.

Демонтаж защитной мембраны на колесной арке

Защитная мембрана представляет собой пластиковый щиток, закрепленный внутри колесной арки над местом установки противотуманной фары. Она предотвращает попадание грязи и влаги в моторный отсек, но полностью перекрывает доступ к штатному посадочному месту ПТФ со стороны колеса.

Для установки фары необходимо частично или полностью снять этот элемент. Демонтаж выполняется через колесную нишу после поддомкрачивания автомобиля и снятия соответствующего переднего колеса. Это обеспечит достаточное рабочее пространство.

Инструменты и материалы

• Крестовая отвертка или шуруповерт
• Головка TORX T20 (для винтов крепления подкрылка)
• Домкрат и баллонный ключ
• Перчатки и защитные очки

Порядок выполнения работ

1. Подготовка: Поставьте автомобиль на ручной тормоз, поднимите нужную сторону домкратом, снимите колесо.
2. Доступ к крепежу: Отогните край подкрылка (локера) в колесной арке для доступа к креплениям мембраны.
3. Откручивание винтов: Найдите и последовательно выкрутите все саморезы (обычно 4-6 штук), фиксирующие мембрану к кузову. Они расположены по периметру детали.
4. Извлечение мембраны: Аккуратно потяните мембрану на себя, освобождая её из посадочных пазов. При необходимости слегка подденьте отверткой.
5. Обработка: Оцените состояние демонтированной детали. При установке ПТФ часто требуется вырезать в ней отверстие по контуру фары либо заменить её на комплектный пластиковый кожух.

Важно: Сохраните все крепежные элементы. Если мембрана не подлежит повторному использованию, обеспечьте герметизацию места установки ПТФ альтернативными способами для защиты от воды и дорожной грязи.

Снятие переднего бампера: подготовительные операции

Качественная подготовка минимизирует риск повреждения пластиковых креплений и ЛКП при демонтаже. Игнорирование этого этапа часто приводит к поломке клипс и затрудняет обратную сборку.

Автомобиль должен стоять на ровной площадке с выключенным зажиганием и затянутым ручным тормозом. Обязательно дождитесь остывания двигателя, если он работал ранее.

Инструменты и условия работы

• Набор торцевых головок с трещоткой (8-10 мм)
• Отвертки: крестовая PH2 и плоская
• Головка TORX T20 для винтов в арках
• Пластиковый монтажный лопатка
• Перчатки и защитные очки
• Хорошее освещение рабочей зоны

1. Откройте капот и снимите клеммы с АКБ для обесточивания системы.
2. Демонтируйте колесные диски или поверните руль для доступа к аркам.
3. Отсоедините датчики (если установлены):
   • Парктроники в бампере
   • Датчик света/дождя за зеркалом
4. Удалите защитные заглушки пластиковым инструментом:

   Расположение	Количество
   Верхняя часть (под капотом)	6 шт
   Нижняя защита двигателя	4 шт

Откручивание болтов крепления бампера снизу

Подготовьте автомобиль, зафиксировав его на ровной площадке стояночным тормозом и противооткатными упорами. Для доступа к нижней части бампера потребуется поднять перед машины домкратом и установить на подставки (козлы), либо воспользоваться смотровой канавой. Обязательно наденьте защитные перчатки во избежание травм от острых кромок.

Лягте под передний бампер лицом вверх. Визуально найдите 6-8 пластиковых клипс и 4-6 болтов крепления (точное количество зависит от модификации кузова). Болты расположены вдоль линии соединения бампера с защитой двигателя и брызговиками колесных арок. Используйте фонарик для точной идентификации точек крепежа.

Порядок демонтажа крепежей

1. Клипсы: Выдавите центральные штыри пластиковых фиксаторов тонкой отверткой или съемником, затем извлеките клипсы из отверстий.
2. Болты: Примените головку на 10 мм с трещоткой или воротком. Начните с центральных болтов, двигаясь к краям бампера.

Важные нюансы:

• При сильной коррозии обработайте резьбу проникающей смазкой WD-40 за 10 минут до откручивания.
• Удерживайте гайки-клетки (если они установлены) пассатижами, чтобы предотвратить проворачивание.
• Сложнодоступные болты у арок удобнее выкручивать коротким Г-образным шестигранником.

Тип крепежа	Инструмент	Особенности
Пластиковые клипсы	Отвертка 5 мм	Не прикладывать избыточное давление (риск сломать)
Стальные болты M6	Головка 10 мм	Проверить состояние резьбы после выкручивания

Отсоединение боковых креплений бампера

Боковые точки крепления расположены в колесных арках и фиксируются пластиковыми клипсами типа "ёлочка". Для доступа потребуется вывернуть передние колеса в сторону, противоположную стороне демонтажа, либо снять колесо для большего удобства. Обязательно проверьте наличие подходящего плоского монтажного инструмента для безопасного извлечения крепежа.

Работайте последовательно с одной стороны, полностью освобождая крепления до перехода к противоположной арке. Удерживайте бампер свободной рукой при извлечении последней клипсы, чтобы предотвратить его падение и повреждение фиксаторов. Обратите внимание на возможное наличие дополнительных направляющих пистонов в верхней части арки.

Пошаговый порядок действий:

1. С помощью монтажной лопатки или отвертки с плоским жалом аккуратно подденьте центральный штырек клипсы
2. Извлеките клипсу движением "на себя" при поддержке корпуса бампера
3. Повторите для всех креплений в следующей последовательности:
   • Передняя клипса ближе к радиаторной решетке
   • Центральный фиксатор
   • Задний элемент у края подкрылка

Важные нюансы:

Тип крепежа	Количество на арку	Риск поломки
Пластиковые клипсы	3 шт	Высокий
Направляющие пистоны	2 шт	Низкий

При снятии не прилагайте чрезмерных усилий – если клипса не поддается, проверьте не пропущен ли болт в верхней части. Сохраняйте все извлеченные фиксаторы в отдельной емкости, поврежденные элементы потребуют замены новыми (оригинальный артикул: 8450007013). После полного отсоединения боковин плавно отведите бампер вперед, отсоединяя провода датчиков парковки при их наличии.

Снятие клипс крепления бампера в арках

Перед снятием клипс в колесных арках необходимо обеспечить удобный доступ к ним. Для этого выверните руль до упора в сторону, противоположную от обрабатываемой арки, чтобы максимально освободить пространство вокруг бампера. Если требуется больший доступ, можно приподнять переднюю часть автомобиля домкратом и снять колесо, но часто достаточно лишь вывернуть руль.

Клипсы крепления бампера в арках Lada Vesta чаще всего представляют собой пластиковые пистоны (защелки) типа "грибок". Они состоят из двух частей: внешней юбки с лепестками и внутреннего штифта (сердечника) с фиксирующей головкой. Именно этот сердечник и нужно вытащить в первую очередь.

Процесс снятия клипс

Для демонтажа каждой клипсы выполните следующие действия:

1. Найдите центр клипсы. В центре головки пистона расположена фиксирующая шляпка внутреннего сердечника, обычно она отличается по цвету или форме от основной юбки.
2. Подденьте сердечник. Используйте тонкую плоскую отвертку, специальную монтажку для клипс или узкогубцы. Аккуратно подденьте головку внутреннего сердечника снизу или сбоку, стараясь не повредить краску бампера или крыла.
3. Извлеките сердечник. Потяните поддетую шляпку сердечника строго перпендикулярно поверхности бампера вверх и наружу. Иногда требуется поддеть отверткой с другой стороны. Сердечник должен выйти полностью. Уберите его в сторону.
4. Извлеките юбку клипсы. После удаления сердечника фиксирующие лепестки юбки ослабнут. Возьмитесь за края юбки пальцами или плоскогубцами и потяните ее прямо на себя. Если юбка сидит плотно, аккуратно подденьте ее по периметру отверткой, чередуя стороны, и вытащите из отверстия.
5. Повторите для всех клипс в арке. В каждой передней арке обычно установлено 3-5 таких клипс.

Важные моменты:

• Применяйте умеренное усилие. Чрезмерный нажим может сломать хрупкий пластик клипсы или поцарапать кузов.
• Используйте подходящий инструмент. Специальные съемники для клипс (пистонов) значительно упрощают и ускоряют процесс, минимизируя риск повреждений.
• После снятия нескольких клипс придерживайте бампер рукой, чтобы он не отвис и не повредился или не поцарапал крыло.
• Сохраняйте снятые клипсы, если они не сломаны. Их можно использовать повторно при сборке. Если клипса разрушилась, замените ее новой аналогичного типа.

Тип клипсы	Расположение в арке	Особенность снятия
Пистон "грибок" (основной тип)	Верхняя и средняя часть арки	Обязательно сначала вытащить центральный штифт
Усиленная клипса (реже)	Нижняя часть арки, ближе к брызговику	Может иметь металлическую вставку, снимается аналогично

После снятия всех клипс в арке бампер в этой области будет удерживаться только на защелках по верхнему краю под капотом и боковыми фиксаторами у фар. Теперь можно переходить к аккуратному отсоединению самого бампера от крыла и кузова.

Отключение датчиков парковки (при наличии)

При монтаже противотуманных фар в зоне бампера может потребоваться временное или постоянное отключение датчиков парковки. Это связано с необходимостью демонтажа облицовки или случайным перекрытием сенсоров элементами крепления ПТФ. Игнорирование этой процедуры спровоцирует ложные срабатывания системы парковки и ошибки на приборной панели.

Перед началом работ уточните расположение датчиков в инструкции к автомобилю. Для безопасного отключения снимите минусовую клемму с АКБ. Все манипуляции с проводкой выполняются только при обесточенной бортовой сети во избежание короткого замыкания.

Способы отключения

Основные методы деактивации сенсоров:

• Физическое отключение разъёмов – Найдите проводные штекеры датчиков (обычно закреплены на тыльной стороне бампера). Аккуратно отсоедините их от основной проводки.
• Извлечение предохранителя – В монтажном блоке салона или подкапотного пространства найдите предохранитель системы парковки (номинал указан в руководстве). Установите заглушку вместо извлечённого элемента.
• Программное отключение – Через диагностический разъём OBD-II с помощью ПО типа ELM327. Требует специализированных навыков.

Важные нюансы:

Метод	Недостатки	Рекомендации
Физическое отключение	Постоянное сообщение об ошибке на панели приборов	Используйте для временного отключения на период монтажа
Извлечение предохранителя	Деактивирует всю систему парковки	Пометьте извлечённый предохранитель для последующей установки
Программное	Риск сбоя ПО, требует оборудования	Поручите работу специалистам при отсутствии опыта

После установки ПТФ проверьте работоспособность датчиков. Если сенсоры не затронуты конструкцией фар – обязательно восстановите соединение. При сохранении ошибок после обратного подключения выполните сброс через диагностический сканер. Помните: постоянное отключение системы парковки снижает безопасность эксплуатации автомобиля.

Извлечение заводских заглушек ПТФ

Для доступа к месту установки противотуманных фар необходимо демонтировать штатные пластиковые заглушки, расположенные в бампере. Эти элементы фиксируются защелками по периметру и не требуют резки или сверления.

Предварительно снимите защитные кожухи в колесных арках или частично отогните подкрылки для удобного доступа к внутренней стороне бампера. Работу выполняйте в перчатках во избежание повреждения рук.

Пошаговая инструкция

1. Локализация заглушек: Найдите прямоугольные заглушки в нижних углах бампера. Приложите заводскую ПТФ для точного определения позиции.
2. Фиксация элементов: Зафиксируйте бампер рукой с внутренней стороны для предотвращения деформации.
3. Снятие заглушек:
   • Нажмите на центральный фиксатор с тыльной стороны бампера
   • Подденьте заглушку плоской отверткой с лицевой стороны
   • Выведите последовательно все 4 защелки по периметру
4. Проверка посадочного места: Убедитесь в отсутствии повреждений крепежных пазов и резинового уплотнителя.

Важно: Сохраните демонтированные заглушки – они могут потребоваться при диагностике или демонтаже ПТФ. При обнаружении трещин в бампере вокруг посадочного гнезда работу следует прекратить.

Типовая проблема	Решение
Заглушка не выходит после отщелкивания	Прогреть феном пластик вокруг посадочного места (40-50°C)
Сломалась одна из защелок	Установить заглушку на место и использовать герметик при монтаже ПТФ

После извлечения очистите посадочную зону от грязи и обработайте торцы силиконовой смазкой – это облегчит установку противотуманных фар.

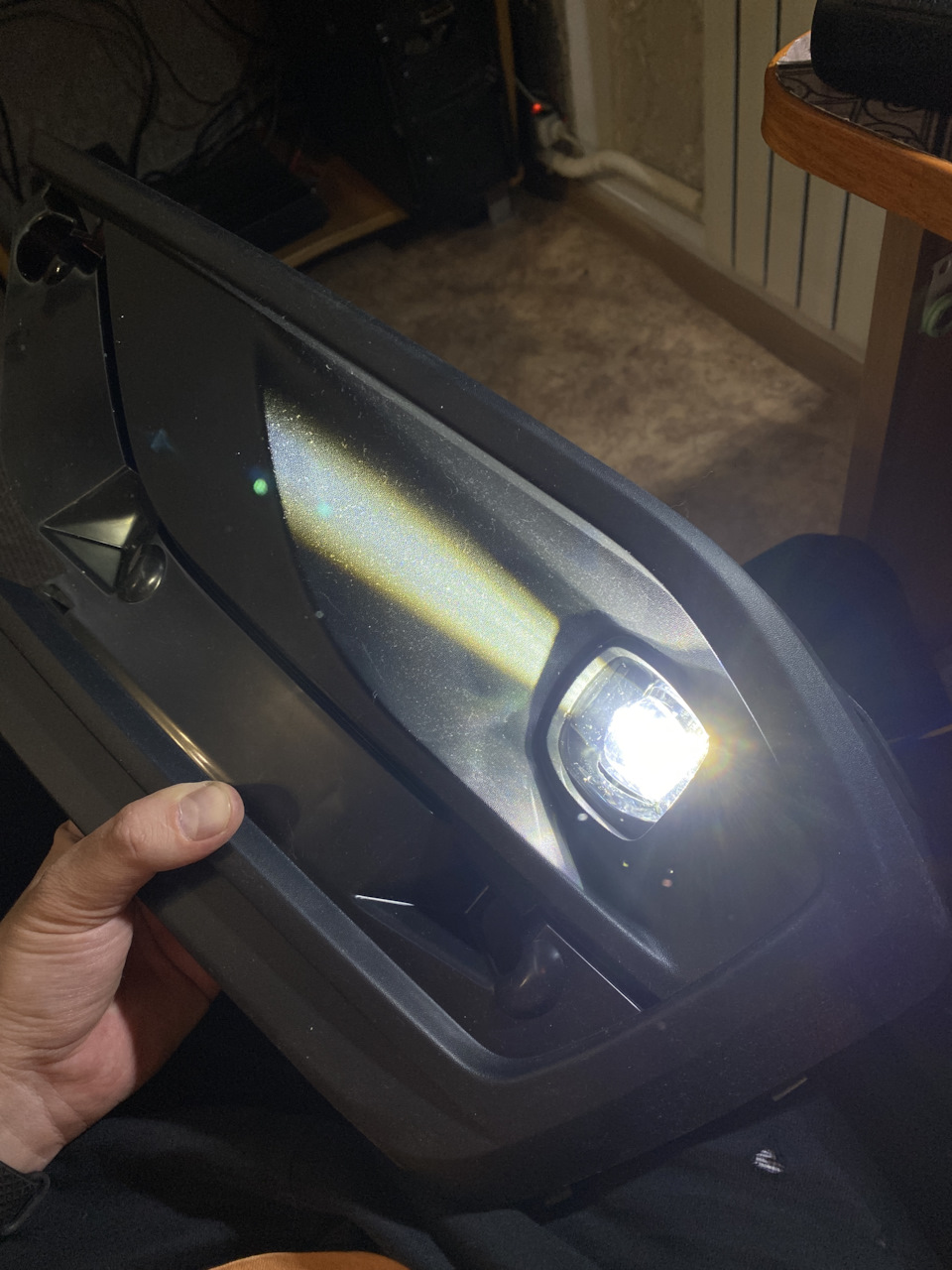

Установка противотуманных фар в штатные места

Подготовьте необходимые компоненты: оригинальные ПТФ для Весты (например, 11180-3723050-00), комплект проводов с реле и предохранителем (15А), кнопку активации для салона, крепежные элементы. Демонтируйте пластиковые заглушки в бампере, аккуратно поддевая их отверткой с защитой от царапин. Убедитесь, что посадочные места очищены от грязи.

Установите фары в штатные ниши, зафиксировав их штатными винтами. Надежно защелкните фиксаторы корпусов до характерного щелчка. Проложите проводку через технологические отверстия в моторном отсеке, избегая мест нагрева и подвижных элементов. Используйте гофру для защиты кабеля.

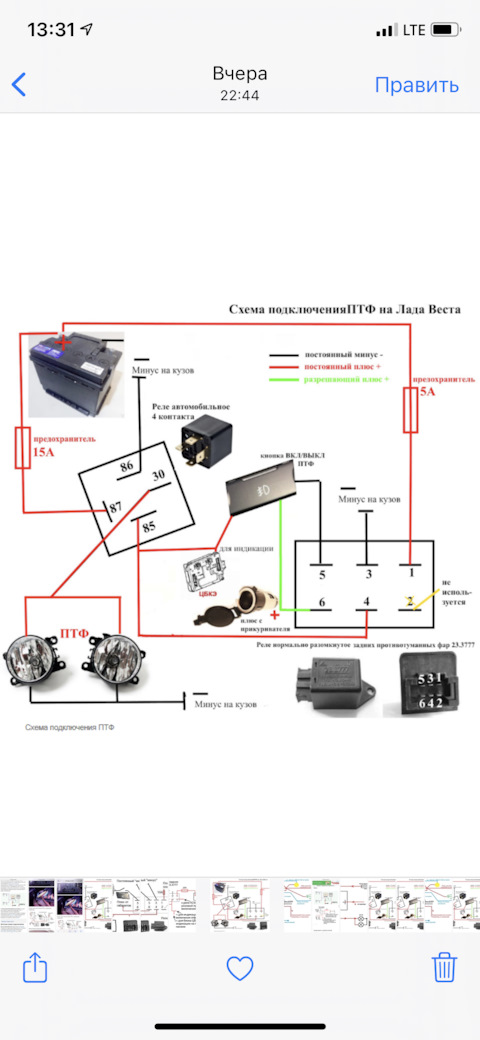

Подключение электрики

Выполните соединение по схеме:

• Плюсовой провод через реле к аккумулятору (с обязательным предохранителем у клеммы)
• Минус на кузовную массу (очищенную болтовую точку)
• Управляющий кабель от реле к кнопке в салоне
• Сигнальный провод к контакту "габаритов" в блоке предохранителей

Проверьте корректность работы:

1. Включите зажигание и активируйте кнопку ПТФ
2. Убедитесь в загорании обеих фар
3. Проконтролируйте отключение при выключении габаритов (если подключено через них)

Типовая ошибка	Решение
Не горит одна фара	Проверить контакты в фишке, целостность предохранителя
ПТФ не отключаются	Диагностировать реле, замыкание в кнопке
Перегорание предохранителя	Искать КЗ в проводе "+" на кузов

Обязательно отрегулируйте световой пучок на стене или СТО: верхняя граница должна быть ниже основной фары минимум на 10 см на дистанции 5 метров. Загерметизируйте места ввода проводки в салон термостойким силиконом.

Фиксация ПТФ регулировочными винтами

После точной настройки светового пучка противотуманных фар зафиксируйте их положение. Для этого последовательно затяните верхние и нижние регулировочные винты крестовой отверткой. Прилагайте умеренное усилие, чтобы не сорвать резьбу пластиковых посадочных мест кузова.

Контролируйте отсутствие смещения корпуса ПТФ во время затяжки – придерживайте фару свободной рукой. Рекомендуется выполнять фиксацию в два этапа: сначала предварительная затяжка всех винтов, затем окончательное усилие с равномерным распределением нагрузки.

Порядок действий

1. Затяните верхний винт до момента упора
2. Повторите операцию для нижнего винта
3. Проверьте сохранение регулировки визуально
4. Докрутите винты на 1/4 оборота при необходимости

Критические требования:

• Не допускайте перекоса корпуса ПТФ
• Исключите вибрацию фар при движении
• Проверьте отсутствие зазоров между крепежом и кузовом

Обязательно протестируйте надежность фиксации через 100-200 км пробега. При появлении люфта или изменении направления света повторите регулировку и затяжку. Использование фиксатора резьбы (Loctite 243) на винтах предотвратит самопроизвольное откручивание.

Подготовка электроцепи: размотка проводов

Для подключения противотуманных фар потребуется два силовых провода (плюс и минус) сечением не менее 1.5 мм², рассчитанных на ток до 15А, а также управляющий провод для реле. Длина проводов должна быть достаточной для монтажа от моторного отсека до салона автомобиля с запасом в 10-15 см на изгибы и фиксацию. Используйте многожильные медные провода в качественной термостойкой изоляции.

Тщательно измерьте трассу прокладки от аккумулятора (или блока предохранителей) до места установки реле в подкапотном пространстве, затем через монтажный отверстие в щитке передка (обычно рядом с жгутом штатной проводки) в салон к кнопке включения ПТФ. Размотайте бухту проводов, избегая перекручивания, и отрежьте три отрезка согласно замерам, промаркировав их изолентой или термоусадкой.

Порядок разметки и резки

1. Проложите условную трассу монтажа с помощью рулетки или веревки.
2. Добавьте к полученной длине 15 см на соединения и погрешности.
3. Отрежьте провода по разметке кусачками.
4. Снимите 1 см изоляции с концов для будущих клемм.

Назначение провода	Цвет изоляции (рекомендация)	Длина (ориентир)
Питание +12В от АКБ	Красный	1.2-1.5 м
Управление реле (от кнопки)	Синий/Желтый	3.0-3.5 м
Масса (кузов)	Черный	0.5-0.7 м

Важно: избегайте прокладки проводов рядом с подвижными элементами или острыми кромками. Для защиты используйте гофру или тканевую изоленту в зонах риска. Перед подключением убедитесь в отсутствии повреждений изоляции на всей длине проводников.

Монтаж кнопки включения ПТФ в салоне

Выбор места установки – ключевой этап. Оптимально использовать штатные заглушки на приборной панели (слева от руля) или центральной консоли. Убедитесь, что выбранная позиция обеспечивает удобный доступ без нарушения эргономики и не перекрывает важные элементы управления.

Снимите декоративную накладку панели, аккуратно поддев её пластиковой картой или монтажной лопаткой. Если в зоне монтажа отсутствует готовое отверстие под кнопку, разметьте контуры корпуса и аккуратно вырежьте посадочное гнездо ножом или коронкой. Зачистите края от заусенцев.

Процесс подключения

Схема соединений:

Контакт кнопки	Назначение	Цвет провода*
Силовой +12V	Питание через реле (контакт 85)	Красный/Жёлтый
Управляющий выход	На массу (кузов)	Чёрный
Подсветка +	К габаритным огням	Синий/Белый
Подсветка -	На массу	Чёрный

*Цвета могут отличаться в зависимости от модели кнопки

Порядок работ:

1. Пропустите провода через тыльную часть кнопки, зафиксируйте корпус в посадочном отверстии до характерного щелчка
2. Силовой провод подключите к реле ПТФ (контакт 85), предварительно установив в разрыв цепи предохранитель 5А
3. Управляющий провод закрепите на кузовной массе болтом возле блока предохранителей
4. Подсветку соедините с проводом габаритов (обычно серый с синей полосой в жгуте за блоком кнопок)
5. Минус подсветки выведите на ближайшую массу салона

Проверьте функциональность: при включенном зажигании и нажатой кнопке должно срабатывать реле. Подсветка должна активироваться вместе с габаритными огнями. Убедитесь в отсутствии перегибов проводов и заизолируйте все соединения термоусадкой.

Снятие панели подрулевого переключателя

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Подготовьте тонкую неметаллическую монтажную лопатку или пластиковый карт для аккуратного демонтажа деталей.

Переведите рулевую колонку в самое нижнее положение. Опустите рычаг регулировки положения руля до упора вниз – это обеспечит максимальный зазор для работы.

Последовательность демонтажа

1. Снимите нижнюю декоративную накладку рулевой колонки:
   • Найдите два фиксатора-защёлки в верхней части накладки (ближе к приборной панели)
   • Аккуратно подденьте их монтажной лопаткой, отводя крепления на себя
   • Потяните накладку вниз, освобождая нижние фиксаторы
2. Демонтируйте боковые заглушки панели переключателей:
   • Подденьте правую заглушку (со стороны замка зажигания) до характерного щелчка
   • Повторите операцию для левой заглушки (со стороны рычага стеклоочистителей)
   • Отложите заглушки в сторону во избежание повреждений
3. Извлеките блок подрулевых переключателей:
   • Обхватите пальцами корпус блока с обеих сторон
   • Плавно потяните модуль на себя, преодолевая сопротивление фиксаторов
   • Не прилагайте чрезмерных усилий – при правильном выполнении блок выйдет из посадочного места

Важно: при отсоединении разъёма блока нажмите на фиксирующий язычок, а не выдёргивайте проводку. Зафиксируйте положение коннектора (можно сфотографировать) для корректной обратной сборки.

Элемент	Тип крепления	Особенности
Накладка рулевой колонки	4 защёлки (2 верхние, 2 нижние)	Не требует полного снятия – достаточно отвести вниз
Боковые заглушки	Скрытые фиксаторы	Устанавливаются с усилием до щелчка при сборке
Блок переключателей	2 направляющих + фиксатор	Разъём с жёсткой фиксацией

Установка кнопки в штатное посадочное место

После подготовки проводки и фиксации противотуманных фар переходим к монтажу управляющей кнопки в предназначенный для неё разъем на панели приборов.

Снимите заглушку в блоке кнопок слева от рулевой колонки, аккуратно поддев её пластиковой картой или монтажной лопаткой. Убедитесь, что приобретённая кнопка ПТФ совместима с посадочным гнездом по размеру и типу крепления.

Подключение и фиксация

Последовательность действий:

1. Заведите подготовленный жгут проводов через технологическое отверстие за панелью
2. Соедините разъём кнопки с проводкой согласно схеме:
   • Синий провод – к выходу на реле фар
   • Коричневый – к массе кузова
   • Красный – к сигналу подсветки панели
3. Проверьте надёжность контактов в клеммах разъёма
4. Аккуратно вставьте кнопку в посадочное место до характерного щелчка фиксаторов

Важно: перед окончательной сборкой панели выполните тестовое включение ПТФ при заведённом двигателе. Убедитесь в синхронной работе индикатора на кнопке и самих фар.

Типовая ошибка	Последствие
Перепутаны провода питания и подсветки	Постоянное свечение ПТФ без активации кнопкой
Ненадёжная фиксация в гнезде	Самопроизвольное выпадение кнопки при вибрации

Прокладка силового кабеля от моторного отсека

Для подключения противотуманных фар необходимо протянуть силовой кабель от аккумулятора в салон. Начните с отключения минусовой клеммы АКБ. Выберите кабель сечением не менее 1.5 мм² с качественной изоляцией, способный выдерживать ток до 15-20А. Определите место ввода в салон – обычно используется штатное технологическое отверстие в моторном щите, закрытое заглушкой.

Проденьте кабель через отверстие, используя резиновый сальник для герметизации и защиты от перетирания. Обязательно установите предохранитель (15-20А) в разрыв кабеля на расстоянии не более 30 см от плюсовой клеммы аккумулятора. Это критически важный элемент защиты от короткого замыкания.

Трассировка кабеля по кузову

Основные этапы прокладки:

• В моторном отсеке кабель фиксируйте пластиковыми хомутами вдоль штатных жгутов, избегая контакта с подвижными элементами и горячими поверхностями
• После вывода в салон через моторный щит проложите провод под обшивкой пола вдоль порога или центрального тоннеля
• Используйте существующие технологические отверстия и каналы для прохода через перегородки
• Избегайте участков возле педального узла и направляющих сидений

Рекомендации по монтажу: Всегда оставляйте запас кабеля 10-15 см в точках подключения для удобства коммутации. Надежно фиксируйте провод через каждые 20-30 см, предотвращая провисание. В местах пересечения с металлическими кромками используйте защитные гофры или изоленту. Кабель не должен натягиваться или перекручиваться.

Критичные ошибки	Последствия
Прокладка без предохранителя	Риск возгорания при КЗ
Контакт с острыми кромками	Повреждение изоляции
Перегибы провода под острым углом	Нарушение токопроводящей жилы

После завершения прокладки проверьте отсутствие защемлений кабеля элементами кузова при закрытии дверей. На заключительном этапе подключите кабель к реле блока управления ПТФ, предварительно зачистив контакты и обжав их наконечниками. Перед подключением к АКБ убедитесь в отсутствии короткого замыкания мультиметром.

Заведение проводки через технологические заглушки

В моторном щите со стороны салона найдите резиновую заглушку диаметром 25-30 мм, расположенную за педальным узлом или блоком предохранителей. Через неё будет осуществляться вывод проводов из салона в подкапотное пространство. Аналогичную заглушку ищите в чашке переднего стакана со стороны колесных арок – она обеспечит проход проводки к противотуманным фарам.

Аккуратно вырежьте канцелярским ножом или проткните отверткой центр каждой заглушки, создав отверстие Ø5-6 мм под сечение проводов. Для защиты изоляции от перетирания обязательно используйте пластиковые втулки или отрезки термоусадки, вставленные в проделанные отверстия.

Порядок протяжки проводов

1. Зачистите концы проводов на 15 мм и пропустите их через защитные втулки в заглушках
2. Из салона протяните кабель к ПТФ через заглушку моторного щита с запасом 20 см
3. Из подкапотного пространства проведите провод через заглушку стакана в колесную арку

Точка вывода	Направление прокладки	Защита
Заглушка моторного щита	Салон → Подкапот	Пластиковая гофра
Заглушка стакана	Подкапот → Арка колеса	Термоусадочная трубка

После протяжки тщательно обработайте места ввода герметиком или силиконовым составом. Убедитесь, что провода не контактируют с подвижными элементами рулевого управления и острыми кромками кузова. Фиксируйте кабель пластиковыми хомутами через каждые 15-20 см, избегая натяжения.

Соединение фар кроссоверами: левая сторона

Откройте капот и найдите штатный разъём подключения противотуманной фары с левой стороны. Он расположен за фарой ближе к центру автомобиля и обычно закрыт резиновым колпачком.

Снимите защитный колпачок с разъёма. Возьмите кроссоверный провод (идущий в комплекте ПТФ) с двумя разъёмами на концах – одним мама (female) и одним папа (male). Обратите внимание на маркировку проводов: чёрный провод – масса, цветной – плюс.

Порядок подключения

1. Соедините разъём "папа" кроссовера со штатным разъёмом автомобиля
2. Второй разъём кроссовера ("мама") подключите к колодке противотуманной фары
3. Убедитесь в плотной посадке разъёмов и отсутствии люфта
4. Проложите провод вдоль штатной проводки, зафиксировав пластиковыми стяжками
5. Изолируйте соединения от влаги термоусадкой или герметиком

Цвет провода	Назначение	Куда подключать
Чёрный	Масса (-)	Кузов/рама автомобиля
Цветной (чаще жёлтый/синий)	Плюс (+12V)	К центральному контакту ПТФ

Проверьте правильность подключения мультиметром: при включенных ПТФ на контактах фары должно быть 12±0.5V. Убедитесь, что провод не контактирует с движущимися деталями и горячими поверхностями двигателя.

Важно: Не подключайте фару напрямую к АКБ для проверки – это может повредить электропроводку. Используйте только штатные разъёмы и реле блока управления.

Подключение проводов к правой противотуманной фаре

Подготовьте провода фары: красный (плюс) и чёрный (минус) с разъёмом на конце. Аккуратно протяните их через технологическое отверстие в бампере, избегая контакта с подвижными элементами подвески и острыми кромками кузова. Закрепите проводку пластиковыми хомутами вдоль штатных трасс, обеспечивая свободное натяжение без провисаний.

Найдите правый разъём фары за бампером, ориентируясь по месту установки лампы. Очистите контакты разъёма от грязи и окислений. Совместите ключ-фиксатор на колодке проводов с пазом на фаре, затем до щелчка зафиксируйте соединение. Проверьте надёжность посадки – колодка не должна болтаться или отсоединяться при лёгком подёргивании.

Контрольная проверка подключения

1. Включите зажигание и активируйте ПТФ через штатный переключатель в салоне
2. Убедитесь в работе правой фары – равномерный свет без мерцания
3. Заглушите двигатель, проверьте разъём на отсутствие перегрева

Цвет провода	Назначение	Особенности подключения
Красный	Плюс (+12V)	Подключается к центральному контакту разъёма
Чёрный	Масса (GND)	Фиксируется боковым контактом колодки

При обнаружении неисправностей (отсутствие света, перегрев проводов) немедленно отключите ПТФ. Проверьте:

• Целостность изоляции на всём протяжении проводки
• Корректность соединения с блоком предохранителей
• Надёжность контакта массы с кузовом

Коммутация реле ПТФ: схема подключения

Основная задача реле – разгрузить штатную кнопку ПТФ от высокого тока фар, передав управление мощными контактами реле. Подключение осуществляется через предохранитель напрямую от аккумулятора, что гарантирует стабильное питание и предотвращает перегрозу проводки. Штатная цепь управления используется только для активации катушки реле.

Для монтажа потребуется 4-контактное автомобильное реле (30/85/86/87), медные провода сечением 1.5-2.5 мм², термоусадка, ножевой предохранитель (15-20А) и колодка реле. Обязательно отключайте минусовую клемму АКБ перед началом работ. Все соединения должны быть изолированы от влаги и вибраций.

Пошаговая схема подключения

1. Питание реле (контакт 30): через предохранитель к плюсовой клемме АКБ
2. Управление катушкой (контакт 85): к штатному проводу кнопки ПТФ (+12V при включении)
3. Масса катушки (контакт 86): на кузов (чистый металл возле реле)
4. Нагрузка (контакт 87): к плюсовым проводам обеих противотуманных фар

Контакт реле	Назначение	Цвет провода*
30	Питание от АКБ	Красный
85	Сигнал включения	Синий
86	Земля катушки	Черный
87	Выход на фары	Желтый

*Цвета проводов могут отличаться – сверяйтесь с маркировкой реле

Важные нюансы: Минусовые клеммы фар подключаются к штатному кузовному заземлению. Сечение провода от АКБ должно быть не менее 2.5 мм². Предохранитель устанавливайте в 15-20 см от аккумулятора. Проверьте работу: при включении ПТФ должен быть слышен четкий щелчок реле, фары – загораться без задержек.

Монтаж блока реле в подкапотном пространстве

Определите место для крепления блока реле в подкапотном пространстве. Оптимальными зонами считаются участки возле аккумулятора, на кузовной перегородке или свободных площадках моторного щита. Убедитесь, что выбранная локация защищена от прямого воздействия воды, вибраций и горячих элементов двигателя.

Тщательно зачистите металлическую поверхность в точке установки от грязи и коррозии. Используйте штатные крепежные отверстия блока или саморезы с уплотнительными шайбами для фиксации. Проверьте, чтобы провода не натягивались и не контактировали с подвижными деталями.

Подключение электропроводки

Подведите к блоку реле предварительно проложенные провода в соответствии со схемой:

• Силовой кабель от аккумулятора через предохранитель
• Провод управления от кнопки в салоне
• Выходные кабели на лампы ПТФ
• Цепь массы (обязательно подключите к кузову)

Зафиксируйте разъемы в гнездах блока до характерного щелчка. Места соединений дополнительно защитите термоусадочной трубкой или изолентой. Расположите жгуты параллельно штатной проводке, используя пластиковые хомуты.

Контрольный этап: перед тестовым включением проверьте:

1. Надежность контакта массы с кузовом
2. Отсутствие перегибов проводов
3. Защиту кабелей от перетирания
4. Корректность изоляции всех соединений

Подключение к блоку предохранителей: выбор слота

Для подключения ПТФ к блоку предохранителей Весты требуется найти свободный слот с постоянным +12V при включенном зажигании. Откройте крышку блока, расположенного в салоне слева от рулевой колонки, и сверьтесь со схемой на обратной стороне крышки или в руководстве по эксплуатации.

Идеальным вариантом станет гнездо, изначально предназначенное для опциональных устройств (например, обогрева сидений или зеркал). Проверьте мультиметром наличие напряжения: красный щуп подключите к контакту слота, черный – к кузову. Напряжение должно появляться при повороте ключа в положение «ON».

Критерии выбора слота

• Номинальный ток: слот должен поддерживать ток не ниже 15А (суммарная нагрузка ПТФ).
• Назначение цепи: избегайте критичных систем (ABS, ECU, топливный насос).
• Доступность контактов: предпочтительны гнёзда с готовыми клеммами (например, F37, F38 в блоке F4).

Рекомендуемый слот	Тип цепи	Номинал	Особенности
F37 (F4)	Резерв (обогрев сидений)	15А	Активен только при зажигании
F38 (F4)	Резерв (обогрев зеркал)	10А	Требует замены предохранителя на 15А
F20 (F3)	Прикуриватель	15А	Постоянное питание – нужен дополнительный реле

Важно: если используется слот с меньшим номиналом (например, 10А), обязательно замените штатный предохранитель на соответствующий нагрузке (15А). Подключение выполняется через клемму-«папу», вставляемую в свободный разъём слота, с обязательной фиксацией термоусадкой или изолентой.

Проверьте работу цепи до финальной сборки: включите зажигание и ПТФ, убедитесь в отсутствии нагрева проводки и срабатывании защиты. Избегайте скруток – применяйте обжимные клеммы или пайку.

Соединение с массой автомобиля: точки заземления

Надежное соединение массы ПТФ с кузовом критически важно для стабильной работы фар и предотвращения окисления контактов. Без качественного "минуса" возможны перебои в освещении, падение мощности ламп или их полный отказ даже при исправной проводке.

На Lada Vesta предусмотрены штатные точки заземления, расположенные в зоне монтажа передних фар. Основной рекомендуемый вариант – крепежные болты кузовных элементов в подкапотном пространстве, обеспечивающие прямой контакт с металлом кузова.

Подготовка точки подключения

Последовательность подготовки точки заземления:

1. Выбрать крепежный болт на кузовной панели вблизи места установки ПТФ (часто используют штатные точки крепления бампера или усилителя передка).
2. Очистить место контакта: металлической щеткой или наждачной бумагой удалить краску, коррозию и грязь до блеска металла на площадке вокруг болта.
3. Обезжирить зачищенную поверхность специальным средством или бензином «Калоша».

Подключение провода:

• Надеть кольцевую клемму заземляющего провода ПТФ на очищенный болт
• Дополнительно установить шайбу гровера для предотвращения самооткручивания
• Затянуть соединение с усилием 8-10 Н∙м

Ошибка	Последствие
Подключение к пластиковым элементам	Полное отсутствие контакта с массой
Крепление на окрашенную поверхность	Плохой контакт, нагрев, окисление
Использование тонкого провода (менее 1.5 мм²)	Падение напряжения, перегрев проводки

Важно: запрещено использовать в качестве массы клеммы аккумулятора – это создает риск перегрузки штатной проводки. После подключения обработайте соединение антикоррозийной смазкой для защиты от влаги. Проверьте надежность контакта – при включенных ПТФ на клеммах не должно быть падения напряжения более 0.2В относительно минусовой клеммы АКБ.

Коммутация кнопки ПТФ: подключение разъемов

Снимите декоративную панель, скрывающую монтажную зону подрулевого переключателя. Найдите свободное место для установки кнопки ПТФ (часто используется заглушка слева от руля или в блоке подрулевых переключателей). Аккуратно зафиксируйте корпус кнопки в выбранном месте, обеспечив ее надежное крепление и свободный ход.

Подготовьте провода для подключения кнопки. Вам понадобится минимум три провода: питание (+12V после реле/предохранителя), масса (GND) и сигнальный провод, который будет подключен к модулю кузова (BCM) через CAN-шину. Используйте провода подходящего сечения (обычно 0.5-0.75 мм²) с цветовой маркировкой для избежания путаницы.

Подключение к колодке модуля кузова (BCM)

Найдите основной разъем модуля кузова (BCM), расположенный обычно за блоком предохранителей в салоне (со стороны водителя). Для подключения сигнального провода от кнопки ПТФ вам потребуется доступ к контактам CAN-шины на этом разъеме.

Критически важно:

• Полностью обесточьте автомобиль, сняв клемму «минус» с аккумуляторной батареи.
• Тщательно изучите распиновку конкретно вашего разъема BCM. Используйте официальную схему или достоверное руководство по вашему VIN.
• Сигнальный провод от кнопки подключается не напрямую, а через резистор (обычно 1-2 кОм) к контакту диагностической CAN-шины (CAN-H или CAN-L).

Найдите в разъеме BCM свободные или предназначенные для опций контакты CAN-шины. Часто используются:

Тип CAN	Обозначение	Типовой Цвет Провода	Номер Контакта (Пример)
CAN-H (High)	CAN High, CAN+	Оранжево-черный	X1/12
CAN-L (Low)	CAN Low, CAN-	Оранжево-коричневый	X1/13

Аккуратно вставьте подготовленный сигнальный провод с резистором в соответствующий свободный контакт разъема BCM, предназначенный для подключения к CAN-шине. Используйте специальные автомобильные клеммы типа "папа" (female) для надежного соединения.

1. Снимите защитный кожух с разъема BCM.
2. Найдите необходимый контактный вывод внутри колодки разъема.
3. Вставьте клемму сигнального провода в свободное гнездо на этом выводе до характерного щелчка фиксатора.
4. Тщательно заизолируйте место соединения и уложите провод в жгут, избегая натяжения и перегибов.
5. Верните защитный кожух разъема на место.

Подключите провод питания кнопки к выходу силового реле ПТФ (+12V после реле), а провод массы – к надежной точке кузова (очистите место контакта от краски и ржавчины). После завершения всех соединений проверьте надежность фиксации всех клемм в разъемах и отсутствие оголенных участков проводов.

Установите на место декоративную панель, убедившись, что провода нигде не пережаты. Только после визуальной проверки правильности монтажа и изоляции всех соединений можно подключить клемму аккумулятора обратно.

Изоляция соединений термоусадочной трубкой

После скрутки или пайки проводов, оголённые участки и контакты необходимо герметизировать для защиты от влаги и окисления. Термоусадочная трубка (ТУТ) создаёт прочное, водонепроницаемое покрытие, превосходящее по надёжности обычную изоленту.

Используйте трубку с коэффициентом усадки 2:1 или 3:1, подбирая диаметр так, чтобы до нагрева она свободно надевалась на соединение. Отрежьте фрагмент с запасом 1-2 см с каждой стороны от места контакта проводов для полного перекрытия оголённых зон.

Пошаговая технология усадки

Порядок действий:

1. Наденьте трубку на один провод до соединения с другим проводником
2. Выполните скрутку/пайку согласно схеме подключения ПТФ
3. Сдвиньте ТУТ на место соединения, центрируя её
4. Прогревайте строительным феном или зажигалкой равномерно от центра к краям
5. Контролируйте процесс: после усадки не должны оставаться пузыри воздуха или морщины

Критические нюансы:

• Не допускайте перегрева – почернение материала свидетельствует о нарушении изоляционных свойств
• При работе открытым пламенем держите источник огня на расстоянии 3-5 см для предотвращения прожигания
• Для ответственных соединений используйте ТУТ с клеевым слоем, который при усадке заполняет микрополости

Правильно изолированные контакты гарантируют стабильную работу противотуманных фар в условиях вибрации, перепадов температур и высокой влажности.

Фиксация жгута пластиковыми стяжками

Надежная фиксация жгута проводки противотуманных фар критически важна для предотвращения его провисания, перетирания об острые кромки кузова или подвижные элементы подкапотного пространства. Свободно болтающийся жгут быстро выйдет из строя из-за вибраций и трения, что может привести к короткому замыканию или обрыву проводов.

Пластиковые стяжки (кабельные хомуты) являются наиболее простым, доступным и эффективным решением для крепления жгута к штатным местам или подготовленным точкам на кузове Весты. Они обеспечивают плотное прилегание жгута к поверхности и его неподвижность при движении автомобиля.

Порядок выполнения фиксации

1. Подготовка точек крепления: Определите оптимальный маршрут прокладки жгута от блока предохранителей к местам установки ПТФ. Найдите на кузове неподвижные элементы (штатные кронштейны, технологические отверстия, проушины), к которым можно прикрепить жгут. При необходимости просверлите небольшие отверстия (диаметром 6-8 мм) в пластиковых деталях или установите специальные пластиковые клипсы-держатели на металлические поверхности.
2. Выбор стяжек: Используйте качественные нейлоновые стяжки с металлическим замком или стяжки с зубчатым замком. Они должны быть достаточной длины и прочности для надежного обхвата жгута и точки крепления.
3. Фиксация жгута:
   • Проденьте хвост стяжки через замок.
   • Обхватите стяжкой жгут проводов и выбранную точку крепления на кузове (кронштейн, проушину, отверстие).
   • Плотно затяните стяжку, пока жгут не будет надежно зафиксирован и не сможет смещаться. Убедитесь, что стяжка не пережимает провода чрезмерно.
   • Отрежьте лишний хвостик стяжки кусачками или бокорезами, оставив небольшой запас (2-3 мм).
4. Шаг фиксации: Устанавливайте стяжки с шагом 15-25 см. Особенно тщательно закрепите жгут в местах изгибов, рядом с точками подключения к фарам и реле, а также в зонах, где он проходит рядом с подвижными деталями (амортизаторные стойки, элементы рулевого управления) или горячими поверхностями (выпускной коллектор).
5. Защита от перетирания: В местах, где жгут проходит через отверстия в металле или вблизи острых кромок, обязательно используйте дополнительную защиту – гофрированную трубку, пластиковую гофру или отрезки резинового шланга поверх проводов в зоне контакта.
6. Проверка: После фиксации всего жгута убедитесь, что провода нигде не натянуты, не перекручены и не контактируют с острыми кромками, горячими деталями или вращающимися элементами. Проверьте, что стяжки затянуты надежно, но не деформируют изоляцию проводов.

Параметр стяжки	Рекомендуемое значение	Примечание
Длина	150-250 мм	Должна охватывать жгут + точку крепления с запасом.
Рабочая нагрузка	≥ 18 кг	Указана на упаковке. Чем выше, тем надежнее.
Температурный диапазон	-40°C до +85°C	Стандарт для авто. Устойчивы к нагреву в подкапотном пространстве.
Материал замка	Металл / Усиленный пластик	Металлический замок надежнее при вибрациях.

Важно: Избегайте перетягивания стяжек до состояния, когда они врезаются в изоляцию проводов. Не используйте старые, хрупкие или слишком тонкие стяжки – они быстро сломаются от вибрации. В качестве альтернативы можно применить специальные пластиковые клипсы с фиксатором, но стяжки остаются самым универсальным и быстрым решением.

Проверка герметичности всех проводов в арках

После подключения проводов противотуманных фар в колесных арках критически важно обеспечить их полную герметизацию. Влага, грязь и дорожные реагенты быстро приведут к окислению контактов и выходу электрооборудования из строя. Особое внимание уделите местам соединения штатной проводки с проводами ПТФ и точкам ввода в кузов.

Используйте термоусадочные трубки с клеевым слоем для изоляции всех скруток или клемм. Обязательно обработайте герметиком места прохода проводов через резиновые заглушки кузова и точки крепления разъемов. Проверьте, чтобы все гофры и защитные чехлы были надеты плотно, без перегибов и зазоров.

Порядок проверки

1. Визуальный осмотр:
   • Убедитесь в отсутствии оголенных участков провода
   • Проверьте целостность изоляции на всех участках
2. Тест на герметичность соединений:
   • Обильно полейте места соединений водой из распылителя
   • Контролируйте отсутствие пузырьков воздуха в термоусадке
3. Проверка креплений:
   • Удостоверьтесь, что провода зафиксированы стяжками
   • Исключите контакт с подвижными элементами подвески

Особое внимание уделите разъемам возле фар – они должны быть закрыты штатными резиновыми колпачками и дополнительно обработаны силиконовой смазкой. После мойки автомобиля повторно осмотрите арки на предмет появления конденсата в местах соединений.

Установка бампера на место: предварительная фиксация

После завершения монтажа противотуманных фар в бампере, аккуратно поднимите деталь к передней части автомобиля. Совместите все технологические отверстия бампера с крепежными шпильками и кронштейнами кузова, особое внимание уделив местам вокруг фар, радиаторной решетки и колесных арок.

Начинайте фиксацию с центральных точек: сначала закрепите верхние крепления возле решетки радиатора, затем боковые элементы возле фар головного света. Используйте только 30-40% крепежей (ориентировочно 4-6 штук), не затягивая их до конца – это позволит при необходимости скорректировать положение.

Контрольные операции перед окончательной сборкой

• Проверка зазоров – убедитесь в равномерности стыков между бампером и крыльями по всей длине (оптимальный зазор 3-5 мм)
• Юстировка ПТФ – визуально оцените симметричность установки противотуманных фар относительно оси автомобиля
• Тест креплений – убедитесь, что все фиксаторы встали в посадочные места без перекосов

При обнаружении перекосов или зазоров более 7 мм немедленно ослабьте крепеж и проведите повторное выравнивание. Только после устранения всех несоответствий переходите к финальной затяжке.

Калибровка болтового крепления бампера

После установки противотуманных фар в бампер Весты критически важно проверить точность совпадения монтажных отверстий ПТФ с технологическими проушинами кузова. Любое отклонение приведёт к перекосу крепления, вибрации фар и повреждению пластика при затяжке болтов. Для этого временно зафиксируйте фары на бампере без полной затяжки, оставив люфт в 2-3 мм.

Приложите собранный узел к кузову, совместив все штатные точки крепления бампера. Аккуратно наживите основные болты крепления бампера на 2-3 оборота, контролируя положение ПТФ относительно кузовных отверстий. Если фара смещена – ослабьте её крепёж и сдвиньте корпус до идеального совпадения, используя монтажные прорези или регулировочные шайбы.

Этапы точной юстировки

Последовательно выполните калибровку по схеме:

1. Визуальный контроль: убедитесь, что зазор между корпусом ПТФ и кузовом равномерен по всему периметру.
2. Пробная затяжка: закрутите центральный болт крепления фары с усилием 5-7 Н·м, проверяя отсутствие деформации пластика.
3. Фиксация бампера: окончательно затяните все кузовные болты бампера с моментом 25 Н·м в порядке, указанном в руководстве Lada.

Для проверки результата используйте контрольные точки:

Параметр	Норма
Зазор между ПТФ и кузовом	1.5-2 мм ±0.3 мм
Усилие затяжки болтов ПТФ	8-12 Н·м
Свободный ход фары	Отсутствует

При несоответствии параметров ослабьте крепёж и повторите регулировку. Не допускайте полного затягивания болтов до завершения юстировки – это предотвратит срыв резьбы в пластиковых направляющих.

Восстановление пистонов колесных арок

При установке противотуманных фар на Ладу Весту часто требуется демонтаж подкрылков (локеров) для удобства доступа к месту монтажа ПТФ или прокладки проводки. Во время этого процесса пластиковые пистоны (клипсы, фиксаторы), крепящие подкрылки к колесной арке, нередко ломаются или теряют способность надежно фиксироваться.

Игнорировать поврежденные пистоны нельзя – это приведет к нестабильному креплению подкрылка, его дребезжанию на ходу, попаданию грязи и влаги в подкапотное пространство или пространство за бампером, а также к ускоренному износу самого локера. Восстановление крепежа является обязательным этапом работы.

Способы восстановления крепежа

Существует несколько основных подходов к решению проблемы с поврежденными пистонами:

• Замена на оригинальные пистоны: Самый надежный вариант. Необходимо приобрести новые пистоны соответствующего типоразмера (например, артикулы типа 8450001021, 1118-8113050). Старый пистон аккуратно удаляется, место очищается, новый пистон вставляется в отверстие в арке, после чего в его центральный штифт забивается пластиковый сердечник до щелчка, обеспечивая распор и фиксацию.
• Использование универсальных ремонтных пистонов: Если отверстие в арке повреждено или расширено, применяют клипсы большего диаметра или специальные ремонтные пистоны с раскрывающимися лепестками или изменяемой геометрией, способные компенсировать люфт.
• Применение винтовых фиксаторов (саморезов) с шайбами: Временно или при сильном повреждении точек крепления можно использовать тонкие саморезы по металлу с пресс-шайбой (обычно 3.5-4.2 мм диаметром) и большими пластиковыми или металлическими шайбами под головку для распределения нагрузки. Важно не перетянуть и не сорвать резьбу в тонком металле арки.

Ключевые рекомендации:

1. Всегда проверяйте состояние пистонов после снятия подкрылка. Ломаются чаще всего центральные штырьки или распорные лапки.
2. Перед установкой нового крепежа тщательно очистите посадочные отверстия в колесной арке от грязи, ржавчины и остатков старого пластика.
3. При забивании сердечника оригинального пистона используйте подходящий инструмент (например, обратную сторону отвертки с плоским жалом или специальный пробойник) и бейте аккуратно, строго по центру, чтобы не сломать штырек.
4. Если применяете саморезы, обязательно обработайте отверстия и места контакта шайб с пластиком подкрылка антикором (например, мастикой или грунтом) для предотвращения коррозии.
5. Убедитесь, что восстановленный подкрылок плотно прилегает к арке по всей длине и не вибрирует. Проверьте это рукой после установки.

Способ	Преимущества	Недостатки
Оригинальные пистоны	Надежность, сохранение штатной конструкции, простота установки	Требует наличия новых клипс, не всегда подходит при поврежденных отверстиях
Ремонтные пистоны	Устраняют люфт в поврежденных отверстиях, широкий выбор типов	Могут быть дороже штатных, сложнее подобрать точный размер
Саморезы с шайбами	Доступность, простота, надежная фиксация даже при проблемах с отверстиями	Риск коррозии, нештатное решение, может повредить пластик при перетяжке

Монтаж защитных мембран на штатные места

Перед установкой противотуманных фар необходимо подготовить штатные посадочные места в бампере, закрытые заглушками-мембранами. Аккуратно демонтируйте заводские мембраны, поддев их отверткой с плоским жалом или пластиковой монтажкой по периметру. Избегайте чрезмерных усилий, чтобы не повредить крепежные пазы бампера.

Тщательно очистите посадочную зону от грязи и пыли. Убедитесь в отсутствии деформаций или заусенцев пластика на краях отверстия, которые могут помешать герметичной установке ПТФ. При необходимости обработайте проблемные участки мелкозернистой наждачной бумагой.

Ключевые этапы установки мембран ПТФ

• Проверка комплектности: извлеките из упаковки защитные мембраны ПТФ, убедитесь в наличии уплотнительных резинок и крепежных элементов (обычно винты или клипсы).
• Укладка уплотнителя: разместите резиновый уплотнительный контур по периметру тыльной стороны мембраны, обеспечивая равномерное прилегание без перекосов.
• Фиксация на бампере: совместите монтажные отверстия мембраны с крепежными точками на кузове. Зафиксируйте элемент штатными креплениями, соблюдая рекомендуемый момент затяжки (обычно 1.5-2 Нм).

Важно: после закрепления проверьте отсутствие зазоров между мембраной и бампером. При выявлении щелей демонтируйте узел и повторите установку с корректной укладкой уплотнителя. Герметичность стыка критична для защиты от попадания воды и грязи в подкапотное пространство.

Подключение аккумулятора после сборки

Перед подключением клемм аккумулятора убедитесь, что все соединения ПТФ и реле проверены: провода не контактируют с движущимися элементами подкапотного пространства, места ввода в салон герметизированы, а предохранитель установлен в штатный блок. Отсутствие видимых повреждений изоляции и надёжность крепления фар критичны для безопасной эксплуатации.

Снимите защитные колпачки с клемм АКБ и подключите сначала плюсовую клемму (красный провод), затянув гайку ключом на 10 Н·м, затем минусовую (чёрный провод) с аналогичным усилием. Избегайте контакта инструмента с кузовом при работе с плюсовым контактом – это предотвратит короткое замыкание.

Проверка работоспособности системы

После восстановления питания:

1. Включите зажигание без запуска двигателя
2. Активируйте ПТФ штатным переключателем на приборной панели
3. Визуально убедитесь в работе обеих фар
4. Проверьте реакцию фар на включение габаритов и ближнего света

Важно: При отсутствии свечения одной из ламп или срабатывании предохранителя немедленно отключите минусовую клемму АКБ и проведите диагностику цепи:

• Прозвоните контакты реле и целостность проводов
• Убедитесь в отсутствии окислов на разъёмах ПТФ
• Проверьте соответствие мощности установленных ламп

Типичные ошибки	Последствия	Решение
Перепутаны провода питания	Выход из строя блока управления	Сверка со схемой подключения
Недостаточное затягивание клемм	Искрение, оплавление контактов	Повторная затяжка динамометрическим ключом
Отсутствие герметизации ввода проводов	Коррозия контактов	Обработка термоусадкой или герметиком

При успешном тестировании установите на место пластиковые накладки моторного щита и произведите финальную проверку в темное время суток: пучок света должен равномерно освещать дорожное полотно перед автомобилем, не слепя встречных водителей.

Тест работы ПТФ: включение с кнопки

После завершения монтажа противотуманных фар и подключения кнопки активации в салоне, выполните проверку функциональности системы. Убедитесь, что аккумуляторная батарея имеет достаточный заряд, а ключ зажигания повернут в положение «ON» (зажигание включено).

Нажмите установленную кнопку включения ПТФ – на ее корпусе должен загореться индикатор (обычно зеленого или желтого цвета). Одновременно проверьте работу обеих фар: они должны давать ровный пучок света без мерцания. Отсутствие реакции указывает на ошибки в подключении или неисправность компонентов.

Типичные проблемы при тестировании

• Не включаются обе фары: Проверьте предохранитель (обычно F3/F4 в монтажном блоке), целостность массы на кузове и напряжение на контактах кнопки.
• Работает только одна фара: Осмотрите фишки подключения проблемной фары на окисление, проверьте лампу и целостность провода до реле.
• Индикатор кнопки не горит: Убедитесь в правильности подсоединения светодиода кнопки и наличии «минуса» через контакт управления.

Симптом	Возможная причина	Действия
ПТФ гаснут при включении ближнего света	Некорректное подключение к реле	Перепроверить схему коммутации (87 контакт реле)
Фары горят вполнакала	Плохой контакт массы	Зачистить точки крепления минусовых проводов

Важно: При первом включении дайте фарам поработать 5-7 минут, контролируя нагрев корпусов и проводки. Перегрев или запах гари требуют немедленного отключения и диагностики!

Контроль работы габаритов с ПТФ

После подключения противотуманных фар критически важно проверить синхронизацию их работы со штатными габаритными огнями. Убедитесь, что габариты включаются одновременно с ПТФ при активации соответствующей позиции на подрулевом переключателе – это базовое требование ПДД.

Обратите внимание на поведение световых приборов при разных сценариях: включении ближнего света, активации аварийной сигнализации и переключении между режимами освещения. Некорректная работа может свидетельствовать об ошибках в реле или коммутации проводов.

Порядок диагностики

Для контроля выполните последовательную проверку:

1. Запустите двигатель и включите габаритные огни
2. Активируйте кнопку ПТФ – оба типа фар должны работать синхронно
3. Переключите на ближний свет – ПТФ должны остаться включенными
4. Проверьте реакцию при включении дальнего света – противотуманки обязаны погаснуть

Режим освещения	Габариты	ПТФ
Габариты	Горят	Не горят
Габариты + ПТФ	Горят	Горят
Ближний свет	Горят	Горят
Дальний свет	Горят	Не горят

Если обнаружено несоответствие штатным режимам, перепроверьте:

• Подключение реле блокировки ПТФ с дальним светом
• Целостность предохранителя F16 (15А) в монтажном блоке
• Корректность соединения проводов с контактом "15" замка зажигания

Важно! При некорректной работе габаритов с ПТФ запрещена эксплуатация автомобиля – это нарушает ГОСТ Р 51709-2001 и создает аварийные ситуации.

Диагностика ошибок электросистемы бортовым компьютером

После подключения противотуманных фар активируйте диагностику бортового компьютера, удерживая кнопку сброса суточного пробега при включенном зажигании (двигатель не запускайте). Дождитесь завершения самопроверки приборной панели – на экране начнут отображаться коды ошибок электросистемы, если они возникли при монтаже ПТФ.

Особое внимание уделите ошибкам, связанным с цепями освещения или блоком управления кузовом (BCM). Убедитесь, что диагностический режим показывает статус "error" только для проверяемых систем – наличие активных ошибок подтверждает некорректность подключения или короткое замыкание.

Типовые ошибки и их устранение

Распространённые коды после установки ПТФ:

Код ошибки	Описание	Решение
B1148	Обрыв цепи левой ПТФ	Проверить контакты фары, целостность провода до реле
B1149	Короткое замыкание правой ПТФ	Искать повреждённую изоляцию, проверить патрон лампы
U0415	Сбой связи с BCM	Перезагрузить блок управления, проверить CAN-шину
B1106	Перегрузка цепи питания ПТФ	Убедиться в соответствии мощности ламп, проверить реле

Критические этапы проверки:

1. Считайте все коды ошибок с экрана БК и запишите их
2. Отключите ПТФ от питания и сбросьте ошибки через меню БК
3. Повторно включите зажигание – если ошибки вернулись без активации ПТФ, ищите КЗ в проводке
4. При отсутствии ошибок в режиме ожидания включите ПТФ – повторное появление кодов укажет на:
   • Неисправность реле или предохранителя
   • Некорректное подключение к штатному блоку управления
   • Механическое повреждение проводки при монтаже

После устранения неполадок обязательно выполните тест-драйв с включёнными фарами. Контролируйте отсутствие ошибок в движении – вибрации могут выявлять ненадёжные контакты, не проявляющиеся на стоянке.

Регулировка светового пучка фар по высоте

Корректная регулировка светового пучка фар критически важна для безопасности: слишком высокий луч ослепляет встречных водителей, а чрезмерно низкий ухудшает видимость дороги. Нарушение угла наклона фар также приводит к неправильной работе системы автоматической коррекции света на Весте, что чревато штрафами и снижением ресурса оптики.

Регулировка выполняется механически с помощью специальных винтов на корпусе каждой фары после предварительной подготовки автомобиля. Машина должна стоять на ровной горизонтальной поверхности с полной заправкой топливного бака, давлением в шинах согласно рекомендациям производителя и полезной нагрузкой в 70 кг на месте водителя (или эквивалентным грузом).

Пошаговая инструкция по настройке

Найдите вертикальную стену с гладкой поверхностью (гараж, ангар) и выполните разметку контрольных точек. Для этого:

1. Установите автомобиль перпендикулярно стене на расстоянии 5 метров.
2. Отметьте на стене центр каждой фары (проекцию точки H по техрегламенту).
3. Проведите горизонтальную линию А через эти метки.
4. Опустите линию Б ниже линии А на 65 мм – это будет верхняя граница светового пучка для ближнего света.

Подключите фары к сети автомобиля, включите ближний свет и закройте одну фару плотным картоном. Регулируйте открытую фару вращением верхнего винта (обозначен символом ↑↓), используя ключ Torx T20 или крестовую отвертку:

• Вращение по часовой стрелке опускает световой пучок.
• Вращение против часовой стрелки поднимает пучок.

Добейтесь, чтобы верхняя граница светового пятна совпала с линией Б, а горизонтальный перепад освещенности (излом) проходил через контрольные точки. Повторите процедуру для второй фары, перекрыв первую. После завершения проверьте работу системы коррекции света в движении по неровной дороге.

Проверка угла освещения на стене в темноте

Перед началом процедуры выберите ровную вертикальную поверхность (стена гаража, забор) и обеспечьте полную темноту. Установите автомобиль перпендикулярно стене на расстоянии 5 метров, предварительно разметив центр машины мелом на поверхности. Включите ближний свет фар для точной ориентации.

Нанесите на стену горизонтальную линию, соответствующую высоте центров установленных ПТФ относительно земли (замерьте рулеткой от грунта до середины каждого противотуманного фонаря). Отметьте вертикальные оси симметрии фар, совпадающие с центральной осью автомобиля. Эти метки станут точками отсчета для регулировки.

Процедура регулировки светового пучка

Включите только ПТФ, убедившись, что ближний/дальний свет выключен. Внимательно изучите границы светового пятна на стене:

• Верхняя кромка луча обязательно должна находиться ниже нанесенной горизонтальной линии (допустимое отклонение: 5-10 см ниже отметки высоты фонаря)
• Горизонтальная часть "ступеньки" светотеневой границы (если ПТФ имеют четкий cut-off) обязана совпадать с горизонтальной линией или быть чуть ниже нее
• Подъем луча вверх должен начинаться строго на вертикальных осях симметрии фар (левая часть – для левого ПТФ, правая – для правого)

Для наглядности сравните фактические параметры с эталонными значениями:

Параметр	Требуемое значение
Расстояние до стены	5 метров
Допустимый наклон луча вниз	1-2% (5-10 см на 5 м)
Симметрия левого/правого пучка	Разница по высоте ≤ 2 см
Зона интенсивного света	Не выше центра фонаря

При обнаружении отклонений выполните коррекцию с помощью регулировочных винтов на корпусе ПТФ (обычно расположены сверху/сбоку). Вращайте винты медленно, отслеживая смещение световой границы на стене. После каждой корректировки фиксируйте положение фонарей, затягивая крепежные гайки без чрезмерного усилия.

Коррекция горизонтальной наводки светового потока

После установки противотуманных фар на Lada Vesta обязательна регулировка горизонтального направления луча. Неверная наводка создаёт слепящий эффект для встречного транспорта и ухудшает видимость в тумане. Процедура требует ровной площадки со стеной или экраном на расстоянии 5-10 метров.

Отметьте на экране центр каждой фары (проекция точки, соответствующей центру лампы ПТФ) и центральную ось автомобиля. Основная контрольная точка формируется на пересечении горизонтальной линии (на уровне центров фар) и вертикалей, проходящих через их середины. Допустимое отклонение светотеневой границы – не более 1% влево от вертикальной разметки для праворульных машин.

Порядок регулировки

1. Загрузите автомобиль до снаряжённой массы (водитель + 70 кг в водительском кресле, полный бак топлива).
2. Включите противотуманные фары на 10 минут для стабилизации светового потока.
3. Найдите регулировочный винт горизонтали на корпусе фары (обычно обозначен символом «↔» или «H»).
4. Вращайте винт отвёрткой:
   • По часовой стрелке – смещение луча вправо.
   • Против часовой стрелки – смещение луча влево.
5. Добейтесь совпадения зоны резкого перехода света в тень с контрольными метками на экране.

Параметр	Норматив	Инструмент
Расстояние до экрана	5 м	Рулетка
Высота центров ПТФ	Не выше ближнего света	Уровень
Допуск отклонения	±1 см на 1 м дистанции	Линейка

Финишную проверку выполняйте в тёмное время суток на прямой дороге. Пучок света не должен пересекать обочину слева и подниматься выше 50 см над дорожным покрытием на расстоянии 25 метров от автомобиля.

Контроль отсутствия слепящего эффекта

После монтажа противотуманных фар на Lada Vesta критически важно убедиться в правильности их светового пучка. Неверная настройка вызывает ослепление встречных водителей, создаёт аварийные ситуации и гарантированно приведёт к штрафу при проверке ГИБДД. Проверка выполняется на ровной площадке с тёмным покрытием в сухую погоду.

Поставьте автомобиль перпендикулярно стене или воротам на расстоянии 5 метров, предварительно загрузив его до обычной эксплуатационной массы (водитель + 70% топлива). Включите ПТФ при выключенном ближнем свете. Отрегулируйте угол наклона корректором в салоне до нулевой позиции.

Критерии корректной светотеневой границы

На вертикальной поверхности должны чётко наблюдаться:

• Резкая горизонтальная линия верхней границы света на обеих фарах.
• Симметричная высота светового пятна – не выше 15-20 см от уровня земли (точное значение зависит от высоты установки ПТФ).
• Отсутствие "завалов" пучка в стороны – вертикальные оси фар совпадают с центральной осью автомобиля.
• Равномерная яркость по всей ширине светового пятна без тёмных провалов.

Проведите тест-драйв в тёмное время суток по неосвещённой дороге. Попросите встречного водителя (например, напарника в другом авто) оценить:

1. Отсутствие дискомфорта при пересечении расстояния 150-200 метров между машинами.
2. Невозможность определения включения ПТФ до момента появления вашего авто в поле его зрения.

Параметр	Норма	Признак ошибки
Высота пучка	Ниже оси фары на 50-100 мм	Свет бьёт в глаза встречным
Горизонтальность	Чёткая прямая линия	Скошенный "забор" на стене
Симметрия	Одинаковые пятна по высоте/ширине	Разная форма или яркость

Важно: Регулировочные винты на корпусе ПТФ (вертикаль/горизонталь) используйте только при выявленных отклонениях. После каждой корректировки повторяйте проверку у стены и в движении. При невозможности устранить слепящий эффект – замените линзы или блоки фар.

Проверка герметичности установки фар

После монтажа противотуманных фар критически важно проверить герметичность соединений. Влага, проникающая внутрь корпуса, вызывает запотевание стекла, окисление контактов и преждевременный выход лампы из строя.

Основное внимание уделите уплотнителю между корпусом фары и кузовом, а также местам ввода проводки. Даже небольшая щель при движении по лужам или во время дождя станет причиной протечки.

Этапы контроля герметичности

1. Визуальный осмотр: Убедитесь, что резиновый уплотнитель равномерно прилегает по всему периметру без перекосов и заломов.
2. Обработка стыков: Нанесите автомобильный герметик (например, силиконовый) на зоны прилегания уплотнителя к кузову и точки выхода проводов.
3. Тест водой:
   • Обильно полейте установленные фары из лейки или шланга, имитируя ливень
   • Осмотрите внутреннюю поверхность стекла через 10-15 минут – появление капель свидетельствует о проблеме
4. Контроль снизу: Проверьте пространство под фарами в подкрылках на предмет скопления воды после теста.

Проблемная зона	Решение
Неплотное прилегание уплотнителя	Демонтаж фары, очистка посадочного места, повторная установка с усилием затяжки крепежа
Зазоры в местах ввода проводов	Дополнительная герметизация термостойким составом с последующей проверкой

Повторяйте тест до полного устранения протечек. Игнорирование этого этапа приведет к необходимости демонтажа и ремонта через 2-3 месяца эксплуатации.

Тест-драйв: работа ПТФ в реальных условиях

Полевые испытания начались с легкого тумана на загородной трассе. При включении штатных фар видимость ограничивалась 30-40 метрами, контуры дороги терялись в молочной дымке. После активации ПТФ световой луч четко обозначил границы асфальта и обочину, увеличив зону контроля до 60-70 метров. Особенно заметным стал эффект на поворотах – дополнительный свет "зарезал" угол, подсвечивая траекторию движения.

В условиях сильного ливня на трассе М4 "Дон" противотуманки доказали свою ценность. Основной свет фар отражался от капель воды, создавая слепящую стену. ПТФ, расположенные ниже, пробивали водяную пелену за счет широкого горизонтального пучка: они не столько увеличивали дальность, сколько создавали плотную световую "подушку" перед капотом, четко выделяя разметку и дорожный просвет. При обгоне грузовиков отсутствовал эффект светового туннеля – боковая подсветка сохраняла видимость края дороги.

Ключевые наблюдения

• Эффективность при тумане: угол рассеивания 55° полностью перекрывал обочину, предотвращая "слепые зоны"
• Поведение на мокром покрытии: отсутствие бликов от асфальта за счет желтоватого спектра (5500К)
• Синергия со штатным светом: ПТФ компенсируют недостаток ближней зоны освещения у базовой оптики

Сценарий	Без ПТФ	С ПТФ
Туман (видимость 50м)	Дальность 35м, размытые контуры	Дальность 65м, четкие границы полотна
Сильный дождь	Слепящие блики, потеря разметки	Подсветка призмы дорожного покрытия
Серпантин ночью	"Туннельный эффект" на поворотах	Равномерное освещение апексов

Важный нюанс: при движении в городе с включенными ПТФ наблюдался пересвет знаков – требуется точная регулировка угла наклона. Тестирование выявило зависимость от качества блока розжига: при напряжении ниже 13В (холостой ход) световой поток снижался на 15-20%.

Профилактическая обработка контактов антикором

После монтажа разъемов противотуманных фар критически важно защитить электрические соединения от окисления и коррозии. Воздействие влаги, дорожных реагентов и перепадов температур неизбежно приводит к ухудшению контакта, что вызывает сбои в работе ПТФ или полный отказ.

Нанесение антикоррозийного состава – обязательный финальный этап установки. Пренебрежение этой процедурой сокращает срок службы соединений в разы, особенно в условиях российской зимы. Обрабатываются все точки подключения: клеммы на самих фарах, колодки реле, контакты на кнопке в салоне и места соединения с массой кузова.

Технология обработки

1. Очистка контактов: Удалите следы окислов, грязи и жира с металлических частей контактов мелкой наждачной бумагой (зерно 600-800) или специальным очистителем электроцепей.
2. Обезжиривание: Протрите контакты безворсовой салфеткой, смоченной в изопропиловом спирте или бензине "Калоша". Дождитесь полного испарения жидкости.
3. Нанесение антикора:
   • Используйте специализированные составы: Liqui Moly Kupfer-Spray, Hi-Gear HG5711, Berner Kontakt S-100 или аналог.
   • Равномерно нанесите тонкий слой аэрозоля/пасты на внутренние поверхности клемм и оголенные участки проводов.
   • Избегайте попадания состава на пластиковые корпуса разъемов.
4. Сборка: Соедините разъемы ПТФ с колодками до полного высыхания состава (5-7 минут). Излишки средства удалите салфеткой.

Ошибка	Последствие	Решение
Обработка пластика разъема	Размягчение корпуса, трещины	Закрывать пластик малярным скотчем при распылении
Толстый слой смазки	Ухудшение электропроводности	Наносить минимально необходимое количество
Игнорирование контактов массы	Окисление точки крепления к кузову	Обрабатывать клемму на кузове и конец провода

Используйте только проводящие электротехнические смазки. "Литол" или графитовые составы не подходят – они нарушают контакт. Ежегодно перед зимним сезоном проверяйте состояние обработанных соединений и обновляйте защиту при необходимости. Это гарантирует стабильную работу противотуманок на протяжении всего срока эксплуатации.

Финальная очистка рабочих поверхностей

Тщательно протрите все контактные зоны и места будущих соединений чистой ветошью, смоченной в спирте или обезжиривателе. Особое внимание уделите точкам крепления кронштейнов ПТФ к бамперу и площадкам на кузове для подключения массы.

Убедитесь, что на монтажных поверхностях не осталось следов масла, пыли, антикора или заводской консервирующей смазки. Проверьте чистоту резьбовых отверстий для саморезов и болтов – при необходимости обработайте их металлической щеткой.

Ключевые этапы подготовки

Перед установкой фар обязательно выполните:

1. Зачистку контактных площадок кузова под болты массы наждачной бумагой (зерно Р120-Р240)
2. Удаление остатков герметика/битумной ленты с внутренней стороны бампера в зоне монтажа
3. Продувку посадочных гнезд ПТФ сжатым воздухом для удаления абразивной пыли

Поверхность	Метод очистки	Критерий качества
Точки крепления кронштейнов	Обезжириватель + микрофибра	Отсутствие разводов, матовый блеск металла
Зоны подключения проводов	Стекловолоконная щетка + спирт	Чистый металл без окислов
Поверхности уплотнителей	Влажная салфетка без ворса	Сухость, отсутствие липкого слоя

После обработки не прикасайтесь руками к обезжиренным поверхностям – кожный жир снижает надежность контакта. Монтаж компонентов начинайте сразу после испарения очищающей жидкости.

Список источников

Для подготовки материала использовались актуальные технические данные и практические рекомендации, обеспечивающие корректное выполнение работ. Следующие ресурсы содержат детальную информацию по установке противотуманных фар на Lada Vesta.

Указанные источники включают официальную документацию, экспертные обсуждения и визуальные инструкции, необходимые для самостоятельного монтажа. Они помогут избежать распространённых ошибок и учесть особенности конкретной модификации автомобиля.

• Официальное руководство по эксплуатации и ремонту Lada Vesta
• Форумы владельцев Lada Vesta (клубные обсуждения, тематические ветки)
• Видеоинструкции по установке ПТФ от автоблогеров
• Технические спецификации производителей комплектов ПТФ (например, Osram, Hella)
• Электросхемы бортовой сети Lada Vesta
• Статьи на специализированных автомобильных порталах (обзоры инструментов и расходников)

Видео: Установка ПТФ на Ладу Весту своими руками


• Энергия для гибридов - автомобильные батареи

• УАЗ-469 - Непобедимый символ российского бездорожья

• Рейтинг угоняемости марок автомобилей за 2014 год
