Переоборудование коммерческого транспорта под перевозку скоропортящихся грузов требует точного соблюдения технологии монтажа.
Установка рефрижератора на шасси Газель – критически важный этап для обеспечения стабильной работы холодильной установки и сохранности товара.
Эта инструкция детально описывает ключевые шаги монтажа, от выбора оборудования и подготовки платформы до финального подключения и проверки системы.
Подготовка места установки в кузове Газели
Очистите внутреннюю поверхность кузова от загрязнений, пыли и посторонних предметов. Удалите острые выступы или крепежные элементы, способные повредить изоляцию или компоненты рефрижератора. Обеспечьте сухость зоны монтажа для надежной фиксации уплотнителей.
Проверьте целостность пола, стен и потолка в месте установки. Укрепите ослабленные участки металлическими накладками или деревянными брусками. Убедитесь, что толщина и состояние обшивки выдержат вес оборудования и вибрации при работе.
Ключевые этапы подготовки
- Разметка зоны монтажа согласно габаритам рефрижератора с учетом:
- Зазора 50-70 мм от стен кузова для вентиляции
- Доступа к дренажному отверстию холодильного агрегата
- Подготовка отверстий:
- Для воздуховодов (диаметр согласно техдокументации)
- Под электропроводку (с защитными втулками)
- Для крепежных элементов каркаса
- Герметизация стыков:
- Обработка монтажной пены швов кузова
- Укладка влагостойкого утеплителя в зоне контакта с рефрижератором
Важно! Убедитесь в отсутствии перекоса пола с помощью строительного уровня. Допустимое отклонение – не более 2° по любой оси. При необходимости используйте регулировочные прокладки.
Крепление каркаса и изоляционных панелей рефрижератора
Убедитесь, что кузов Газели очищен от грязи, ржавчины и обезжирен. Проверьте целостность металлических поверхностей в местах установки каркаса. Разложите все комплектующие (профили, крепеж, панели) согласно схеме монтажа.
Начинайте сборку с нижнего пояса обвязки. Строго выдерживайте геометрию прямоугольника, используя угольник и рулетку. Фиксируйте профили к полу кузова сквозными болтами М8-М10 с обязательной герметизацией отверстий силиконовым составом для предотвращения коррозии и мостиков холода.
Монтаж каркаса
Последовательно установите вертикальные стойки и верхнюю обвязку, контролируя перпендикулярность уровнем. Для усиления конструкции добавьте диагональные распорки в углах. Все соединения профилей выполняйте:
- Через штатные отверстия с помощью саморезов по металлу длиной 25-30 мм
- С применением стальных косынок в узловых точках
- С зазором 3-5 мм между каркасом и кузовом для компенсации вибраций
Важно: Не допускайте жесткого контакта металлических элементов каркаса с внешними стенками кузова – используйте демпфирующие прокладки из резины толщиной 2-3 мм.
Установка изоляционных панелей
Монтаж начинайте с пола, затем – стены и потолок. Панели типа "сэндвич" (ППУ/пенополистирол + облицовка) укладывайте вплотную:
- Нанесите монтажную пену или клей-герметик на торцы панелей
- Вставляйте элементы враспор между профилями каркаса
- Фиксируйте саморезами с пресс-шайбой длиной 20 мм через облицовку в профиль
Шаг крепежа: не более 300 мм по периметру панели и 500 мм в центральной зоне. Угловые стыки усиливайте алюминиевым профилем с терморазрывом.
| Контрольная точка | Допуск |
|---|---|
| Зазор между панелями | ≤ 2 мм |
| Перепад высот на стыках | ≤ 1 мм |
| Уклон потолка | ≤ 3° для стока конденсата |
Все швы и точки крепежа заполните морозостойким герметиком. После сборки проверьте отсутствие сквозных щелей световым методом (фонарь изнутри при затемнении).

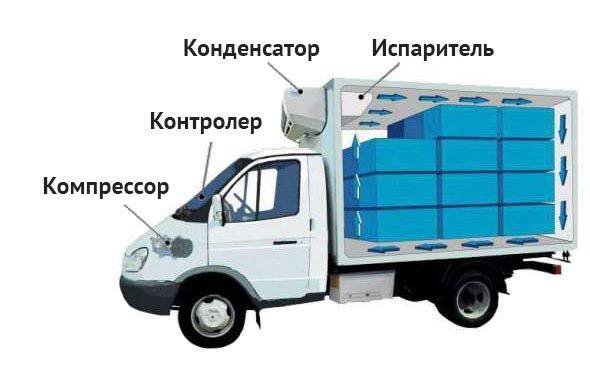

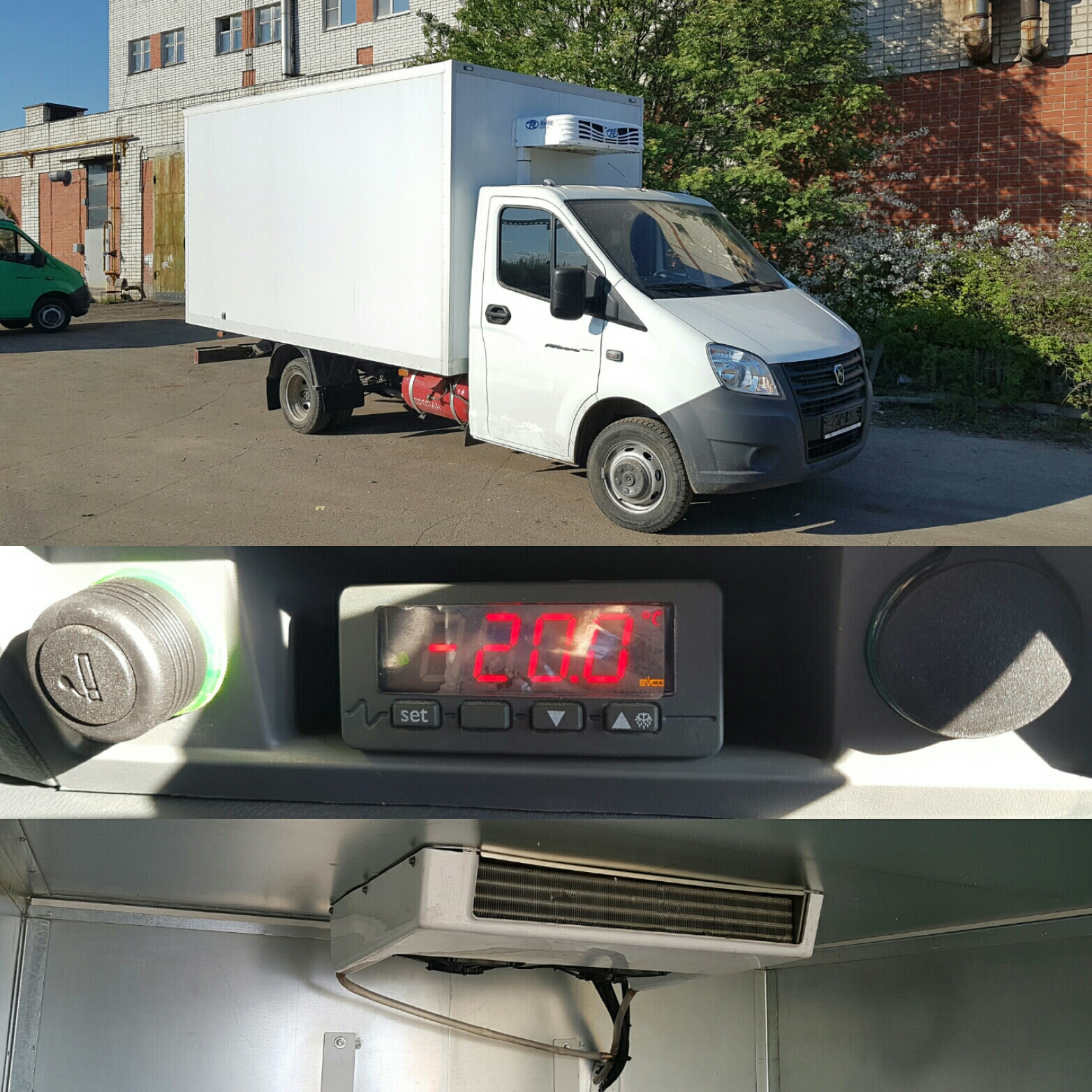

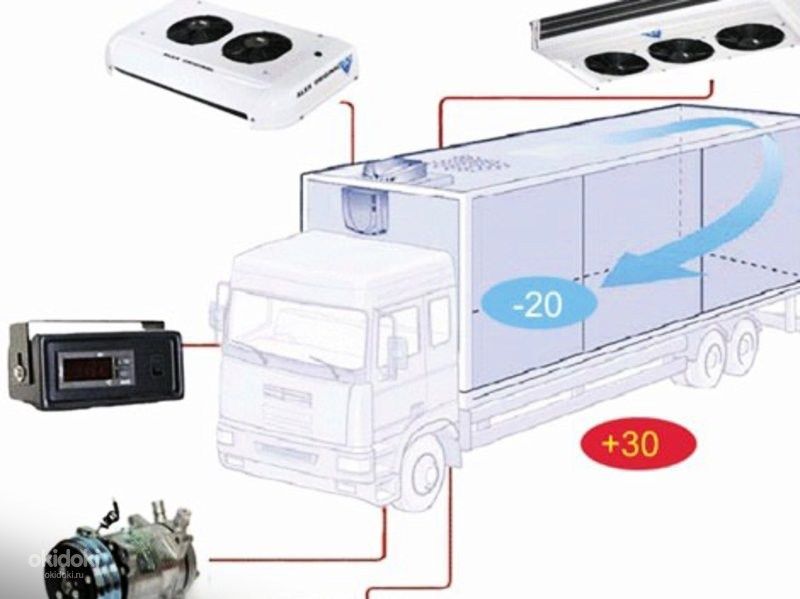

Монтаж испарительного блока на потолок кузова
Перед началом работ убедитесь, что потолок кузова Газели чистый, сухой и не имеет повреждений. Отметьте места крепления испарителя согласно схеме из инструкции производителя, учитывая минимальные зазоры для циркуляции воздуха (обычно 50-100 мм от стенок). Проверьте отсутствие скрытых электропроводок или элементов каркаса в точках сверления.
Снимите защитную плёнку с теплоизоляционной панели испарителя. Приложите блок к потолку, совместив монтажные отверстия с разметкой. Используйте уровень для контроля горизонтального положения – перекосы нарушат работу дренажной системы. Подготовьте крепёжные винты с термоизолирующими шайбами для предотвращения мостиков холода.
Технология фиксации и подключения
- Просверлите отверстия в кузове через монтажные проушины блока сверлом на 1 мм больше диаметра крепежа.
- Установите резиновые уплотнители в отверстия для защиты от коррозии и вибраций.
- Зафиксируйте испаритель болтами с внутренними шестигранниками, равномерно затягивая крепёж крест-накрест.
- Подсоедините дренажный шланг к патрубку, выведите его под днище с уклоном 3-5° для самотёка конденсата.
| Параметр | Требование |
| Зазор до стенок кузова | ≥ 80 мм |
| Крутящий момент крепежа | 8-10 Н·м |
| Диаметр дренажного шланга | ≥ 16 мм |
| Допустимое отклонение по уровню | ≤ 2° |
Подключите электропроводку к клеммной колодке испарителя согласно схеме: фаза (L), ноль (N), заземление (обязательно). Изолируйте соединения термоусадочной трубкой. После монтажа проверьте герметичность фреоновой магистрали мыльным раствором в местах вальцовки трубок, убедитесь в отсутствии вибраций при пробном пуске. Установите декоративную решётку воздуховода, оставив технологический зазор для сервисного доступа к датчикам.
Установка и фиксация компрессора на двигателе
Перед монтажом убедитесь в совместимости кронштейнов с моделью двигателя Газели и типом компрессора. Очистите посадочные места на блоке цилиндров от грязи и масла металлической щёткой. Проверьте комплектацию крепежа: болты, шайбы и гроверы должны соответствовать нагрузочным характеристикам.
Проложите жгут электропроводки и магистрали хладагента в зоне установки, избегая контакта с подвижными деталями. Используйте защитные гофры для трубок в местах пересечения с элементами кузова. Убедитесь в отсутствии перегибов фреоновых линий – радиус изгиба не должен быть меньше 10 см.
Пошаговая фиксация компрессора
Этапы монтажа:
- Установите штатные кронштейны на двигатель, затяните болты предварительно на 70% усилия
- Наденьте приводной ремень на шкивы, оставив компрессор в крайнем положении регулировки
- Зафиксируйте корпус компрессора на кронштейнах через демпферные втулки
Критические параметры затяжки:
| Болты крепления кронштейна к блоку | 45–50 Н∙м |
| Гайки фиксации компрессора | 25–30 Н∙м |
| Натяжной болт ремня | 35–40 Н∙м |
Отрегулируйте натяжение ремня прогибом 10–12 мм при усилии 10 кгс. Проверьте соосность шкивов лазерным уровнем – допустимое отклонение ≤1 мм. После запуска двигателя контролируйте отсутствие вибраций и посторонних шумов первые 15 минут работы.
Прокладка магистралей хладагента через кузов
Точное позиционирование точек ввода магистралей через кузов критично для сохранения герметичности салона и целостности трубопроводов. Отверстия должны располагаться в зонах, исключающих контакт с подвижными элементами шасси, топливными линиями и электропроводкой, с обязательным учетом вибрационных нагрузок при эксплуатации.
Диаметр отверстий подбирается на 15-20% больше внешнего сечения трубопроводов для компенсации теплового расширения и вибрации. Края отверстий тщательно зачищаются от заусенцев, а поверхности кузова в зоне сверления обрабатываются антикоррозионным грунтом для предотвращения очагов ржавчины.
Технология монтажа коммуникаций
Обязательные этапы при прокладке:
- Установка защитных гильз: В каждое отверстие впрессовываются термостойкие резиновые или силиконовые втулки, предотвращающие перетирание трубок о металл кузова.
- Прокладка линий: Трубопроводы аккуратно протягиваются через гильзы с запасом длины 8-10 см на концевых участках для компенсации смещений. Запрещено допускать натяжение или резкие изгибы.
- Фиксация трасс: На участках между кузовом и рефрижератором линии крепятся пластиковыми хомутами через каждые 25-30 см к штатным отверстиям или установленным кронштейнам.
Ключевые требования к материалам:
| Элемент | Требования |
|---|---|
| Трубопроводы | Медные отожженные, бесшовные, марки R410A |
| Герметизация | Двухкомпонентный полиуретановый герметик для гильз |
| Изоляция | Вспененный каучук толщиной 12-15 мм с фольгированным покрытием |
После монтажа визуально проверяется отсутствие перекручивания, заломов и контакта с острыми кромками. Изоляция наносится сплошным слоем без зазоров, стыки проклеиваются алюминиевым скотчем. Особое внимание уделяется участкам ввода в испаритель и конденсатор – здесь оставляют петлю для гашения вибрации.
Подключение электрики к бортовой сети автомобиля
Подключение рефрижератора к бортовой сети Газели требует точного соблюдения схемы и использования качественных компонентов. Основная задача – обеспечить стабильное питание холодильной установки от аккумулятора и генератора при работающем двигателе, исключив разряд основной батареи при стоянке.
Обязательно установите дополнительный аккумулятор для рефрижератора, чтобы избежать полного разряда стартовой АКБ. Используйте медные провода сечением не менее 6 мм² для силовых линий, применяйте термостойкую изоляцию и гофрозащиту в местах возможного контакта с подвижными или нагревающимися элементами.
Последовательность подключения
- Монтаж дополнительной АКБ: Закрепите аккумулятор в зоне, исключающей контакт с влагой и вибрациями. Используйте специализированный короб с фиксаторами.
- Установка реле разделения:
- Подключите управляющий контакт реле к замку зажигания (сигнал «+» при работающем двигателе)
- Соедините входную клемму реле с выводом генератора
- Назначьте выходные клеммы: одна – на основной АКБ, вторая – на дополнительную батарею
- Прокладка силового кабеля:
- От дополнительной АКБ до рефрижератора через предохранитель
- От генератора до реле разделения
- От реле к основному аккумулятору
- Защитные компоненты:
- Установите плавкие предохранители (40-60А) в 10 см от плюсовой клеммы каждой АКБ
- Смонтируйте автоматический выключатель возле ввода питания рефрижератора
| Компонент | Рекомендуемые характеристики |
| Кабель питания | Медь 6-10 мм², термостойкая изоляция |
| Предохранитель основной | 60А (номинал зависит от мощности установки) |
| Реле разделения | Ток коммутации ≥100А, влагозащищенный корпус |
| Дополнительная АКБ | AGM или гелевая, ёмкость ≥75 А·ч |
Контрольные точки после подключения: Проверьте падение напряжения на клеммах рефрижератора при включенной максимальной нагрузке – допустимое значение не должно превышать 0.5В от показаний на АКБ. Убедитесь в отсутствии нагрева контактов после 30 минут непрерывной работы оборудования.
Обязательно изолируйте все соединения термоусадочными трубками с клеевым слоем, проложите проводку вдали от вращающихся деталей и выпускного коллектора. Подключение управляющих сигналов (датчики температуры, пульт) выполняйте экранированным кабелем с отдельной трассировкой от силовых линий.
Герметизация шовов и соединений рефрижератора
Качественная герметизация предотвращает утечки холода, снижает нагрузку на компрессор и минимизирует образование конденсата внутри кузова. Неплотные стыки панелей, технологические отверстия и точки крепления оборудования – ключевые зоны риска, требующие особого внимания при монтаже.
Используйте специализированные морозостойкие герметики на силиконовой или полиуретановой основе, устойчивые к перепадам температур (-40°C до +80°C) и вибрации. Предварительно обезжирьте поверхности изопропиловым спиртом и удалите любые загрязнения для максимальной адгезии.
Технология нанесения герметика
- Заполните монтажной пеной внутренние полости металлических профилей каркаса перед установкой панелей.
- Нанесите непрерывный слой герметика толщиной 5-8 мм на торцы сэндвич-панелей при стыковке.
- Обработайте периметр дверного проёма, места ввода электропроводки, дренажных трубок и крепёжных элементов.
| Материал | Область применения | Время полимеризации |
| Полиуретановый герметик | Основные швы панелей, угловые соединения | 24-48 часов |
| Силиконовый герметик | Дверные уплотнения, отверстия малого диаметра | 4-6 часов |
| Жидкая уплотнительная лента | Фланцы фурнитуры, крепёжные болты | 30-60 минут |
После монтажа проверьте герметичность дым-машиной или ультразвуковым течеискателем. Устраните «мостики холода» дополнительной промазкой при обнаружении воздушных потоков. Обязательно закройте все технологические отверстия заглушками с терморазрывом.
Контролируйте состояние швов каждые 6 месяцев: трещины или отслоения требуют немедленного ремонта. Избегайте герметиков с уксусной основой – они провоцируют коррозию металлических элементов кузова.
Проверка работоспособности системы после установки
После завершения монтажа рефрижератора на автомобиль Газель, выполните комплексную проверку системы перед эксплуатацией. Убедитесь, что все компоненты закреплены согласно техническим требованиям, отсутствуют вибрации и посторонние шумы при запуске двигателя.
Проверьте целостность электрических кабелей и шлангов хладагента, особое внимание уделив местам соединений с компрессором и испарителем. Удостоверьтесь в отсутствии перегибов коммуникаций и их защите от контакта с подвижными элементами шасси.
Этапы тестирования оборудования
Последовательно выполните следующие операции:
- Тест герметичности
- Нанесите мыльный раствор на все соединения магистрали хладагента
- Контролируйте показания манометров на сервисных портах
- Электрическая диагностика
- Замерьте напряжение на клеммах аккумулятора при работающем двигателе
- Проверьте срабатывание предохранителей и реле защиты
- Проверка температурных режимов
- Установите терморегулятор на минимальное значение (+5°C)
- Через 20 минут замерьте температуру в 3 точках камеры
- Повторите тест для режима -18°C
Контрольные параметры работы системы:
| Компонент | Нормальные показатели | Допустимое отклонение |
|---|---|---|
| Давление нагнетания | 12-18 бар | ±1.5 бар |
| Давление всасывания | 1.5-2.5 бар | ±0.3 бар |
| Ток компрессора | 4.2-5.8 А | ±0.5 А |
Протестируйте автоматическое отключение компрессора при достижении заданной температуры и корректность работы дефрост-системы. Убедитесь в отсутствии конденсата на уплотнителях дверей и равномерности охлаждения по всему объему камеры.
