Установка светодиодной ленты в автомобиль своими руками

Статья обновлена: 18.08.2025

Светодиодная лента – популярное решение для тюнинга салона или экстерьера авто. Она создает стильную подсветку, повышает видимость элементов и персонализирует пространство.

Правильное подключение критически важно. Ошибки могут привести к выходу ленты из строя, перегоранию предохранителей или повреждению штатной электропроводки автомобиля.

В этой статье вы найдете четкую инструкцию по безопасному монтажу. Мы разберем выбор блока питания, способы подключения к бортовой сети и основные нюансы установки светодиодной ленты в машине.

Выбор подходящего типа светодиодной ленты для авто

Основополагающий критерий – рабочее напряжение. Автоэлектрика использует 12 В постоянного тока (24 В для грузовиков), поэтому лента должна быть рассчитана именно на это значение. Использование лент на 5 В или 220 В потребует сложных преобразователей и небезопасно.

Класс защиты IP критичен из-за условий эксплуатации. Для салона подойдут ленты с IP20 (открытые чипы), но для подсветки порогов, дверей, багажника или днища обязателен класс IP65/IP67/IP68. Такие модели герметичны, защищены от влаги, пыли и вибраций.

Ключевые параметры выбора

Тип светодиодов:
- SMD 3528 – маломощные, для акцентной подсветки.
- SMD 5050 – ярче, подходят для основного освещения зон (например, ног водителя).
- SMD 2835 – баланс яркости и энергопотребления.
Плотность светодиодов: 30-120 шт./метр. Высокая плотность (60+) даёт равномерный свет без "точек", но требует больше мощности.
Цвет и управление:
1. Одноцветные (белый, красный и т.д.) – простой монтаж, управление через выключатель.
2. RGB/RGBW – многоцветные, необходимы контроллеры для смены оттенков.

Мощность и подключение: Рассчитайте суммарную нагрузку лент на бортовую сеть. Для отрезков длиннее 1-2 метров или RGB-лент используйте усилители сигнала. Обязательно подключение через стабилизатор напряжения (DC-DC) или предохранитель для защиты от скачков тока.

Зона установки	Рекомендуемый тип
Салон (потолок, бардачок)	SMD 3528/IP20, одноцветная
Пороги, ноги водителя	SMD 5050/IP65, одноцветная или RGB
Бампер, днище	SMD 5050/IP67-IP68, влагостойкая

Важно: Проверьте сертификацию ленты (EMC-совместимость). Дешёвые аналоги создают помехи радиоприёмникам и CAN-шине автомобиля.

Расчет требуемой длины и мощности ленты

Точно измерьте участки кузова или салона автомобиля, где планируется монтаж ленты. Учитывайте изгибы и неровности поверхностей, добавляя 10-15% запаса к полученной длине. Помните: стандартные ленты продаются бухтами по 5 метров, но режутся через каждые 3 светодиода (обычно 5-10 см).

Рассчитайте суммарное энергопотребление по формуле: Длина (м) × Мощность на 1 метр (Вт). Указанную мощность на метр проверяйте в характеристиках ленты (например, SMD 3528: 4.8 Вт/м, SMD 5050: 7.2-14.4 Вт/м). Для RGB-лент берите максимальное значение из диапазона.

Ключевые параметры для проверки

Сравните полученную мощность с возможностями электросистемы авто:

Подключение к прикуривателю: максимум 120-180 Вт (10-15А)
Прямое подключение к АКБ: через предохранитель, с учетом мощности генератора

Тип ленты	Потребление на 1м (Вт)	Макс. длина для прикуривателя*
SMD 3528 (60 LED)	4.8	25 м
SMD 5050 (30 LED)	7.2	16.6 м
SMD 5050 (60 LED)	14.4	8.3 м

*Расчет для прикуривателя 150 Вт. Всегда оставляйте 20% запас мощности!

Обязательно проверьте:

Совместимость с блоком питания/контроллером (суммарная мощность ленты ≤ мощности блока)
Необходимость усилителя сигнала для RGB-лент длиннее 5 метров
Толщину проводки: для нагрузок >60 Вт используйте медные провода сечением ≥1.5 мм²

Подготовка необходимых инструментов и материалов

Сбор всех компонентов до начала работ исключит простои и возможные ошибки при монтаже. Проверьте наличие каждого пункта списка, чтобы не прерывать процесс установки из-за отсутствия мелочи.

Качество материалов напрямую влияет на долговечность и безопасность системы освещения. Не экономьте на коннекторах и блоке питания – это ключевые элементы конструкции.

Основной набор

Светодиодная лента – герметичная (IP65/IP67) для салона или влагозащищённая (IP68) для днища
Контроллер RGB – для цветных лент с пультом управления
Блок питания 12V – стабилизированный, мощность на 20% выше потребления ленты

Коммутация и монтаж

Провода	Медные сечением 1.5-2.5 мм² (красный/чёрный)
Коннекторы	Влагозащищённые для соединения отрезков ленты
Клеммы	"Орехи" для подключения к штатной проводке авто

Вспомогательные инструменты

Паяльник с флюсом и оловом (для надёжной фиксации проводов)
Термоусадка разного диаметра и изолента
Строительный фен для усадки трубок на уличных участках
Мультиметр для проверки напряжения

Определение оптимального места установки в салоне

Ключевой критерий выбора – равномерное распределение света без прямого попадания в глаза водителю или пассажирам. Исключите зоны, мешающие обзору: торпедо возле лобового стекла, приборную панель, стойки. Оптимальны скрытые плоскости, создающие мягкую подсветку контуров салона.

Учитывайте функциональность: акцентная подсветка бардачка или ног повысит комфорт, а освещение багажника добавит практичности. Избегайте участков с высокими температурами (над двигателем, возпередних фар) и подвижными элементами (рычаг КПП, педали).

Запрещённые участки

Локация	Причина
Рулевая колонка	Риск запутывания в механизмах
Возле педалей	Помеха при вождении
На приборной панели	Отражение в стекле
В зоне подушек безопасности	Повреждение при срабатывании

Проверьте видимость света в зеркалах после фиксации ленты на двухсторонний скотч. Для сложных поверхностей используйте пластиковые хомуты или алюминиевые профили. Обязательно оставьте запас кабеля (10-15 см) возле разъёмов для демонтажа сидений.

Обесточивание бортовой сети через аккумулятор

Полное обесточивание автомобиля – обязательный этап безопасности перед подключением светодиодной ленты. Работа под напряжением создает риск короткого замыкания, способного повредить бортовую электронику, блок управления или сам источник питания светодиодов. Отсутствие этой процедуры может привести к выходу из строя предохранителей, повреждению проводки или даже возгоранию.

Для гарантированного снятия напряжения с бортовой сети необходимо отключить клеммы аккумулятора. Это единственный надежный способ разорвать цепь питания всех потребителей, включая системы, остающиеся под напряжением даже при выключенном зажигании (например, магнитола, охранная система, диагностический разъем).

Правильная последовательность отключения аккумулятора

Заглушите двигатель, выньте ключ из замка зажигания.
Найдите аккумулятор (обычно под капотом, в багажнике или под сиденьем).
Определите клеммы: отрицательная (маркировка "-", черный провод, масса) и положительная (маркировка "+", красный провод).
Снимите сначала отрицательную клемму. Ослабьте гайку крепления и осторожно снимите провод с вывода АКБ, отведите его в сторону.
Снимите положительную клемму, ослабив крепление и убрав провод от аккумулятора.
Изолируйте клеммы проводов (особенно "+") от случайного контакта с металлом кузова или АКБ, используя резиновые колпачки, изоленту или чистую ветошь.

Важные предупреждения:

Никогда не снимайте сначала плюсовую клемму! Риск короткого замыкания при касании ключом или проводом "+" кузова очень высок.
Используйте подходящий гаечный ключ (обычно 10 или 13 мм), избегая соскальзывания и замыкания клемм.
Помните, что после отключения АКБ могут сброситься настройки часов, магнитолы (потребуется код активации) или адаптации ЭБУ.
Перед обратным подключением убедитесь, что провода ленты не контактируют с металлом. Подключайте клеммы в обратном порядке: сначала плюс, затем минус.

Очистка и обезжиривание поверхности монтажа

Перед приклеиванием светодиодной ленты поверхность кузова или пластика автомобиля необходимо тщательно подготовить. На ней неизбежно присутствуют загрязнения: дорожная пыль, грязь, следы масел, смазок, силиконов (от полиролей или защитных составов), а также потожировые следы от рук. Все эти вещества резко ухудшают адгезию (сцепление) клеящего слоя ленты или дополнительного двустороннего скотча.

Обезжиривание – критически важный этап, которым нельзя пренебрегать. Даже если поверхность выглядит чистой визуально, невидимые масляные или жировые пленки остаются и станут причиной отклеивания ленты от вибрации, перепадов температур или просто со временем. Качественная очистка обеспечивает максимальный контакт клея с основой.

Этапы подготовки поверхности

1. Механическая очистка:

Тщательно удалите видимые загрязнения: пыль, грязь, следы насекомых.
Используйте чистую, сухую, безворсовую салфетку (лучше микрофибру) или щетку с мягкой щетиной.
При наличии сильных загрязнений или старых следов клея/скотча используйте мягкую ткань, смоченную мыльным раствором (нейтральное автошампунь), затем тщательно промойте область чистой водой.

2. Химическое обезжиривание:

После механической очистки и полного высыхания поверхности приступайте к обезжириванию.
Используйте специализированные обезжириватели или очистители для авто. Избегайте агрессивных растворителей (ацетон, уайт-спирит, бензин), особенно на пластиковых деталях салона или окрашенных поверхностях – они могут повредить лакокрасочное покрытие (ЛКП) или пластик, вызвать помутнение или разъедание.
Нанесите обезжириватель на чистую, безворсовую салфетку (не лейте напрямую на поверхность авто!).
Энергично протрите всю площадь будущего монтажа ленты. Меняйте салфетку по мере загрязнения.
Обязательно дождитесь полного испарения обезжиривателя! Обычно это занимает несколько минут. На поверхности не должно оставаться разводов или влаги.

Важные рекомендации:

Тест на незаметном участке: Перед применением любого обезжиривателя на видимой части кузова или пластика салона обязательно протестируйте его на небольшом, малозаметном участке. Убедитесь, что средство не повреждает ЛКП или пластик, не оставляет белесых пятен или разводов.
Безворсовая ткань: Использование ворсистых салфеток или тряпок оставит микрочастицы, ухудшающие адгезию.
Проветривание: Работайте в хорошо проветриваемом помещении или на открытом воздухе.
Защита рук: Используйте перчатки при работе с обезжиривателями.

Тип Обезжиривателя	Пригодность для Кузова (ЛКП)	Пригодность для Пластика Салона	Риски	Рекомендация
Специализированный автообезжириватель	Отличная	Хорошая (проверить!)	Минимальные	Лучший выбор
Изопропиловый спирт (Изопропанол 70-99%)	Хорошая	Хорошая (проверить!)	Может оставлять разводы на некоторых пластиках	Хорошая альтернатива
Очиститель стекол (автомобильный)	Удовлетворительная	Удовлетворительная	Низкая эффективность против силиконов/масел	Только при отсутствии других вариантов
Ацетон, Уайт-спирит, Бензин	Опасен!	Очень опасен!	Высокий риск повреждения ЛКП и расплавления пластика	Избегать!

Нарезка ленты строго по указанным меткам

Светодиодные ленты имеют чётко обозначенные линии реза – обычно это пунктирные полосы или символы ножниц между медными контактными площадками. Нарушение этого правила приведёт к повреждению электрической цепи: часть светодиодов или целый сегмент ленты перестанут работать. Резать в произвольном месте категорически нельзя.

Каждая метка соответствует безопасному месту разделения цепи. Между этими метками расположены минимальные функциональные блоки (часто по 3 светодиода), соединённые последовательно. Отступ даже на несколько миллиметров в сторону повредит токопроводящие дорожки и сделает отрезанный фрагмент неработоспособным.

Правильная последовательность нарезки

Отключите питание ленты перед любыми манипуляциями.
Визуально найдите ближайшую к нужной длине метку реза (пунктир/значок ножниц).
Используйте острые ножницы или специальный резак. Режьте строго перпендикулярно ленте.
Проведите рез точно по центру контактной площадки между метками – не задевая соседние компоненты.
Убедитесь, что на срезе чётко видны две симметричные медные "пятачки" для подключения проводов или коннектора.

Обработка торцов герметиком для влагозащиты

После нарезки светодиодной ленты на необходимые отрезки открытые торцы становятся уязвимыми к воздействию влаги и окислению контактов. Особенно критично это в условиях автомобиля, где возможны перепады температур, конденсат и прямое попадание воды.

Для герметизации используйте прозрачный силиконовый герметик, устойчивый к температурным колебаниям. Нанесите минимальную каплю состава на торец ленты, полностью покрывая медные контактные площадки и место среза. Избегайте излишков, способных проникнуть на лицевую сторону светодиодов.

Порядок обработки

Обезжирьте торец ленты изопропиловым спиртом
Нанесите герметик тонким слоем с помощью зубочистки или иглы
Равномерно распределите состав по всей площади среза
Оставьте сохнуть на 24 часа при комнатной температуре
Проверьте отсутствие пустот и непокрытых участков

Материал	Преимущества	Недостатки
Силиконовый герметик	Эластичность, термостойкость	Время полимеризации
Термоклей	Быстрое схватывание	Жёсткость, риск перегрева
Специальные заглушки	Простота установки	Не универсальны

Важно: Категорически не применяйте составы на кислотной основе – они разрушают контакты. Для многоцветных (RGB) лент обрабатывайте каждый канал отдельно, предотвращая замыкание между соседними дорожками. После полного высыхания проверьте герметичность подключенной ленты кратковременным включением.

Прокладка питающих проводов в скрытых зонах

Определите оптимальный маршрут для кабелей, используя естественные полости салона: под пластиковыми обшивками порогов, потолочными стойками, ковровым покрытием или багажным отсеком. Избегайте участков с движущимися элементами (рулевая колонка, педали) и зон с высокой температурой (возле двигателя, выхлопной системы).

Снимите защитные накладки и уплотнители, предварительно убедившись в отсутствии скрытых крепежей. Используйте пластиковую монтажную лопатку для аккуратного демонтажа без повреждения клипс. Проложите провод в штатных кабель-каналах или закрепите стяжками на стационарных жгутах заводской проводки.

Ключевые правила монтажа

Сечение провода: Медный кабель 1.5–2.5 мм² для лент до 5 метров, 2.5–4 мм² для длинных участков
Защита: Установите гофротрубку в зонах риска трения (металлические кромки, острые скобы кузова)
Фиксация: Применяйте нейлоновые стяжки через каждые 30 см, избегая перетяжки

Пропустите провод через технологические отверстия в кузове с резиновыми заглушками
Обязательно используйте термоусадочные трубки на местах ввода/вывода провода из металлических полостей
Изолируйте неиспользуемые штатные отверстия герметиком после прокладки

Перед окончательной сборкой проверьте отсутствие перегибов кабеля и заведите оба конца провода в зону подключения с запасом 20–30 см. Категорически запрещено фиксировать провод на топливных магистралях, тормозных трубках или подвижных элементах подвески.

Подбор точки подключения к автомобильной сети 12В

Идентификация подходящей точки электропитания – критически важный этап, влияющий на безопасность и стабильность работы светодиодной ленты. Необходимо найти цепь с номинальным напряжением 12В, способную выдержать дополнительную нагрузку без риска перегрева или повреждения штатной проводки автомобиля.

При выборе учитывайте назначение ленты: для постоянного свечения (например, подсветка салона) подойдут цепи, активирующиеся при включении зажигания, а для декоративной подсветки кузова – только совместно с габаритными огнями. Избегайте подключения к критичным системам (ABS, ECU, топливный насос) и цепям с переменным напряжением (генератор, стартер).

Точка	Преимущества	Недостатки	Рекомендации
Прикуриватель	Простота доступа, защита предохранителем	Ограниченная мощность (до 120Вт), занятие разъема	Используйте для лент до 5м (60Вт)
Проводка магнитолы	Зажигание управляет включением, близость к зоне монтажа	Риск помех в аудиосистеме	Подключайтесь к желтому (+12V) и черному (GND) проводам
Питание габаритов	Автоматическое включение с фарами	Сложность доступа к проводам фар	Обязательно добавьте отдельный предохранитель
Клеммы АКБ	Максимальная мощность, стабильное напряжение	Риск разряда батареи, требуется реле и предохранитель	Используйте для мощных лент (10м+)

Врезка в проводку через предохранитель прикуривателя

Этот метод обеспечивает безопасное подключение ленты через защиту штатной цепи прикуривателя. Ток потребления ленты не должен превышать номинал предохранителя прикуривателя (обычно 10-15А).

Для работы потребуются: проводка с предохранителем (добавочный комплект), клеммы типа "папа" для предохранителя, изолента, тестер напряжения, нож, кусачки. Обязательно снимите минусовую клемму аккумулятора перед началом работ.

Пошаговая инструкция подключения

Определите плюсовой выход прикуривателя с помощью тестера при включенном зажигании.
Подготовьте адаптер:
- Отрежьте разъем от комплекта проводки с предохранителем
- Зачистите провода на 7-10 мм
Создайте врезку:
- Надрежьте изоляцию плюсового провода прикуривателя
- Присоедините зачищенный конец адаптера к оголенному участку методом "скрутка"
- Плотно обожмите соединение и заизолируйте термоусадкой
Подключите предохранитель:
- Установите клеммы "папа" в гнездо штатного предохранителя прикуривателя
- Вставьте новый предохранитель (номинал как у оригинального) в адаптерную колодку
Соедините компоненты:
- Минусовой провод адаптера прикрутите к кузову авто (чистый металл)
- Подайте плюс от адаптера на контроллер/ленту

Проверьте работу ленты на всех режимах перед фиксацией проводки. Убедитесь в отсутствии нагрева соединений через 15 минут эксплуатации.

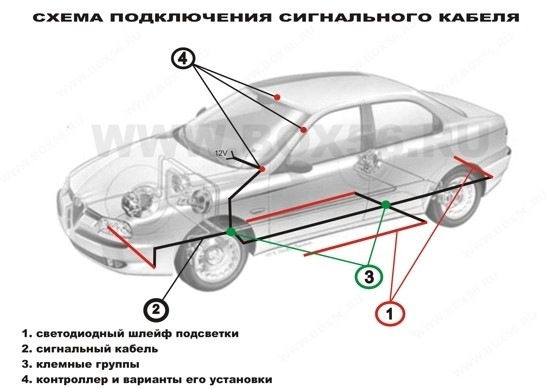

Подсоединение RGB-контроллера для многоцветных лент

RGB-контроллер выступает промежуточным звеном между блоком питания и светодиодной лентой, преобразуя постоянное напряжение в управляемые импульсы для каждого цветового канала. Его установка обязательна для реализации смены оттенков, динамических эффектов и точной настройки цвета через пульт ДУ или мобильное приложение.

Перед подключением убедитесь, что мощность контроллера превышает общее потребление ленты (с запасом 20-30%). Для работы потребуется стабильное напряжение 12V от автомобильного аккумулятора через предохранитель, а также отдельное питание для усилителя при большой длине ленты.

Пошаговая схема подключения

Типовая последовательность соединений:

Источник питания: Красный провод (+) от АКБ → предохранитель (5-10А) → входные клеммы контроллера V+ и V-.
Управление цветом: Выходы контроллера с маркировкой R (красный), G (зеленый), B (синий), +12V → к соответствующим контактам RGB-ленты.
Дополнительные элементы: При длине ленты >5м подключите RGB-усилитель параллельно основному контроллеру для предотвращения падения напряжения.

Распространенные ошибки:

Перепутывание полярности на входе/выходе контроллера
Игнорирование предохранителя в цепи +12V
Подключение ленты суммарной мощностью выше номинала контроллера

Клемма контроллера	Назначение	Цвет провода ленты
V+	Плюс питания (12V)	Красный
V-	Минус питания	Черный
R	Красный канал	Красный
G	Зеленый канал	Зеленый
B	Синий канал	Синий

После коммутации проверить корректность цветопередачи, отсутствие перегрева компонентов и надежность изоляции соединений. Фиксацию контроллера производить на термостойкой поверхности вдали от подвижных деталей салона или подкапотного пространства.

Использование быстрых коннекторов вместо пайки

Быстрые коннекторы для светодиодных лент исключают необходимость пайки, упрощая монтаж и экономя время. Они представляют собой пластиковые зажимы с контактами, которые прорезают изоляцию ленты для соединения с токоведущими дорожками. Это особенно удобно в условиях автомобиля, где доступ к инструментам ограничен.

Применение коннекторов снижает риск повреждения ленты от перегрева паяльником и позволяет легко демонтировать подсветку для обслуживания. Совместимость зависит от типа ленты: для одноцветных моделей используют 2-контактные коннекторы, для RGB – 4-контактные, для RGBW – 5-контактные.

Порядок подключения

Подготовка ленты: отрежьте по линии маркировки, очистите место соединения от влаги и пыли.
Откройте крышку коннектора: поднимите зажимной механизм.
Вставьте ленту: совместите контакты коннектора с медными площадками на ленте (соблюдая полярность "+/-").
Закрепите: плотно закройте крышку до щелчка.
Проверьте соединение: подключите ленту к блоку питания/контроллеру автомобиля.

Ключевые преимущества и ограничения

Преимущества	Недостатки
Монтаж без специализированных инструментов	Менее надежное соединение чем пайка при вибрациях
Скорость установки (30-60 секунд на соединение)	Требуют идеального совпадения ширины ленты и коннектора
Возможность многократного переподключения	Риск окисления контактов в условиях влажности

Важно: для автомобиля выбирайте коннекторы с силиконовой изоляцией и степенью защиты IP67/IP68. Все соединения дополнительно изолируйте термоусадкой и крепите ленту на алюминиевый профиль для отвода тепла.

Проверка полярности перед финальным подключением

После подготовки проводов и соединения всех компонентов цепи, критически важно проверить соответствие полярности перед финальной фиксацией контактов и изоляцией. Неправильное подключение «плюса» и «минуса» может мгновенно вывести светодиодную ленту или контроллер из строя, а в худшем случае – повредить бортовую сеть автомобиля.

Используйте мультиметр в режиме измерения постоянного напряжения (DCV) для контроля. Подключите щупы к выходным проводам блока питания или контроллера: красный щуп – к предполагаемому «плюсу», черный – к «минусу». Напряжение должно соответствовать номиналу ленты (обычно +12V), а значение на дисплее мультиметра – отображаться без знака «минус».

Пошаговая процедура проверки

Включите зажигание автомобиля или подайте питание на цепь через предохранитель.
Приложите оголенные концы светодиодной ленты к проводам блока питания без пайки/обжима:
- Красный провод ленты (+) → К выходному «+» блока/контроллера
- Черный провод ленты (-) → К выходному «-» блока/контроллера
Наблюдайте за лентой:
- Корректная полярность: равномерное свечение всех сегментов.
- Ошибка полярности: полное отсутствие свечения (срабатывает защита) или точечное мерцание отдельных чипов.
При неработоспособности – немедленно отключите питание и перепроверьте маркировку проводов тестером.

Признак	Корректное подключение	Ошибочное подключение
Показания мультиметра	+11.5V...+14.5V	-12V (или 0V при защите)
Реакция ленты	Стабильное свечение	Отсутствие света/аварийное мигание
Риск для оборудования	Отсутствует	Высокий (перегорание чипов)

Никогда не пропускайте этот этап – даже если провода имеют заводскую цветовую маркировку. Перепутанные контакты в разъемах или ошибки при коммутации – распространенная причина поломок. Двойная проверка займет 2 минуты, но сэкономит время и деньги на замену оборудования.

Изоляция всех соединений термоусадочной трубкой

Термоусадочная трубка обеспечивает герметичную и механически прочную защиту мест соединения проводов от влаги, пыли, вибраций и случайных замыканий. В условиях автомобиля это критически важно, поскольку воздействие перепадов температур, дорожных реагентов и постоянных колебаний ускоряет коррозию оголенных контактов.

После выполнения скрутки или пайки проводов наденьте термоусадку на место соединения, равномерно прогревая её строительным феном или зажигалкой (на расстоянии 3-5 см). Нагрев ведите от центра к краям до полной усадки трубки и появления герметизирующего слоя клея (если используется клеевая термоусадка).

Подбор размера: Внутренний диаметр трубки до усадки должен превышать толщину соединения на 20-30%
Длина покрытия: Трубка должна перекрывать место контакта и захватывать изолированные участки проводов минимум на 1 см с каждой стороны
Нагрев: Двигайте источник тепла круговыми движениями до исчезновения складок и морщин на поверхности
Контроль: Убедитесь в отсутствии незакрытых участков металла и плотном прилегании краёв трубки к изоляции проводов

Используйте термоусадку с клеевым слоем для мест, подверженных воздействию воды (под ковриками, в багажнике, возле дверных уплотнителей). Для ответвлений и тройных соединений применяйте термоусаживаемые колпачки сложной формы.

Крепление ленты на подготовленный 3М скотч

Плотно прижмите светодиодную ленту к очищенной поверхности по всей длине. Убедитесь, что клейкая полоса скотча полностью соприкасается с поверхностью без воздушных карманов.

Прогладьте ленту сухой тканью или пальцем с усилием, особенно по краям. Это активирует клеевой слой и улучшает адгезию. Не допускайте перегибов и провисаний ленты во время монтажа.

Тип поверхности	Особенности подготовки
Гладкий пластик	Достаточно обезжиривания
Текстурированный пластик	Зашлифуйте неровности наждачкой P200
Металл	Удалите ржавчину и антикоррозийные составы

Тестовое включение системы перед окончательной фиксацией

Перед окончательным креплением ленты и маскировкой проводов выполните проверку работоспособности всей системы. Подключите провода ленты к блоку питания/контроллеру согласно схеме, соблюдая полярность (красный – "+", черный – "-"), но не фиксируйте элементы изолентой или стяжками.

Включите питание авто (зажигание на ACC или запустите двигатель) и активируйте ленту. Проверьте все режимы работы: статичный свет, смену цветов (для RGB-лент), яркость и реакцию на пульт (если есть). Убедитесь в отсутствии мерцания, неравномерного свечения сегментов или посторонних шумов от блока питания.

Ключевые моменты при проверке

Длительность теста: Оставьте ленту включенной на 10–15 минут для выявления возможного перегрева блока питания или контроллера.
Диагностика проблем:
- Если лента не светится – перепроверьте соединения и предохранитель.
- При мерцании – убедитесь в надежности контактов и достаточной мощности блока.
- Для RGB-лент: если не меняются цвета – проверьте подключение управляющего провода (обычно зеленый/синий) и настройки контроллера.

Элемент	Что проверять	Норма
Блок питания/контроллер	Температура корпуса	Теплый, но не горячий (<60°C)
Светодиодная лента	Равномерность свечения по всей длине	Отсутствие темных участков
Провода	Нагрев в местах соединений	Холодные на ощупь

Только после успешного теста отключите питание и зафиксируйте компоненты: закрепите ленту на обезжиренную поверхность 3М-скотчем, спрячьте провода в гофру, заизолируйте скрутки термоусадкой и надежно зафиксируйте блок/контроллер. Повторно включите систему для финальной проверки перед эксплуатацией.

Маскировка проводов под обшивкой салона

Прокладка кабелей требует аккуратного размещения под пластиковыми панелями салона для скрытого монтажа. Используйте штатные технологические отверстия и каналы заводской проводки, избегая зажимов проводов подвижными элементами.

Фиксируйте проводку пластиковыми стяжками или клипсами каждые 20–30 см, предотвращая дребезжание. Трассу прокладывайте параллельно штатным жгутам, обходя узлы педалей и воздуховодов.

Инструменты и материалы

Клипсы-фиксаторы для крепления к металлическим поверхностям
Пластиковые хомуты-стяжки с отверстиями под саморезы
Изолента ТПВ для защиты от перетирания
Автомобильный короб для предохранителей

Зона риска	Решение
Стыки панелей	Прокладка через резиновые заглушки
Рядом с крепежом	Запас 3–5 см петли у болтов
Переходы между кузовом и дверьми	Гофрированная трубка

При подключении к блоку предохранителей используйте add-a-circuit адаптер с предохранителем нужного номинала. Все соединения изолируйте термоусадкой, а силовые провода (+12В) ведите через отдельное реле.

Регулировка светорассеивателей для равномерного свечения

После установки светодиодной ленты в фару или корпус светильника автомобиля критически важно настроить светорассеиватели. Эти элементы напрямую влияют на качество светового потока и отсутствие неприятных для глаз "точек" от отдельных диодов.

Светорассеиватели обычно представляют собой матовые накладки или линзы, интегрированные в конструкцию оптики. Их положение корректируется после фиксации ленты для достижения идеального рассеивания без пересветов и теневых зон.

Порядок регулировки

Выполняйте настройку поэтапно:

Предварительная фиксация
Закрепите рассеиватель на временные держатели (пластилин, скотч) без полной фиксации.
Проверка в темноте
Включите ленту в затемненном помещении или ночью, оцените распределение света на стене/экране на расстоянии 5 метров.
Коррекция угла
Смещайте рассеиватель относительно ленты:
- При ярких пятнах – увеличьте дистанцию между диодами и рассеивателем
- При неравномерных границах света – отрегулируйте наклон элемента
Фиксация термоклеем
После достижения равномерной засветки закрепите деталь на термостойкий клей, избегая попадания состава на световой путь.

Ключевые параметры для контроля:

Проблема	Решение	Инструмент
Точечные блики	Увеличение зазора лента-рассеиватель	Пластиковые проставки
Размытая граница света	Коррекция параллельности элементов	Лазерный уровень
Цветовые перепады	Проверка плотности прилегания краев	Светонепроницаемая лента

Обязательно проверьте результат во время движения по неровной дороге – вибрации не должны нарушать выставленное положение. Для фар дополнительно выполните юстировку угла наклона пучка согласно ПДД после завершения регулировок рассеивателя.

Проверка отсутствия бликов на лобовое стекло

После фиксации ленты включите подсветку при работающем двигателе и займите стандартное положение водителя. Внимательно отслеживайте отражение световых элементов на лобовом стекле во время дневного и ночного теста. Особое внимание уделите участкам над рулевой колонкой и возле зеркала заднего вида.

Проведите проверку в разных условиях: при ярком солнце (отражение может проявляться как цветное пятно) и в полной темноте (когда блики видны как яркие точки или линии). Попросите пассажира оценить видимость отражений с переднего кресла, так как угол обзора может отличаться.

Критические зоны контроля

Верхняя торпедо: полоса над дисплеем мультимедиа
Стык стекла и потолка: участок возле крепления зеркала
Угол лобового стекла: зона A-стойки с обеих сторон

При обнаружении бликов используйте следующие методы устранения:

Сместите ленту на 2-3 см вглубь торпедо
Наклоните светодиоды в сторону салона при помощи пластиковых кронштейнов
Закройте край ленты матовым экраном из черного пластика

Ситуация	Риск бликов	Решение
Лента на плоской поверхности торпедо	Высокий	Монтаж в скрытый паз
Светодиоды направлены вертикально вверх	Критичный	Корректировка угла наклона
Использование RGB-ленты	Средний (зависит от цвета)	Уменьшение яркости синего спектра

Повторяйте тест после каждого изменения положения! Даже незначительный сдвиг может полностью устранить проблему. Убедитесь, что блики не появляются при движении по неровной дороге – вибрация может менять угол отражения.

Техника безопасности при работе с электропроводкой

Автомобильная электросеть – система постоянного тока высокого напряжения (12В/24В), требующая строгого соблюдения мер предосторожности. Неправильное обращение может вызвать короткое замыкание, возгорание, повреждение бортовой электроники или травмы.

Перед любыми работами обязательно отключите минусовую клемму от аккумулятора. Используйте инструменты с изолированными ручками и избегайте контакта оголённых проводов с кузовом (массой) или друг с другом. Работайте только при выключенном зажигании.

Ключевые правила

Защита цепей: Всегда устанавливайте предохранитель максимально близко к точке подключения к источнику питания. Номинал предохранителя должен соответствовать мощности ленты.
Качественная изоляция: Тщательно изолируйте все соединения термоусадкой или изолентой. Проверяйте отсутствие перетирания проводов о острые кромки кузова.
Сечение проводов: Используйте медные провода достаточного сечения (минимум 0.75 мм² для лент до 5м). Перегрев тонких проводов – частая причина пожаров.

Опасность	Последствия	Мера предотвращения
Короткое замыкание	Повреждение ЭБУ, возгорание	Отсоединение АКБ, предохранители
Перегрузка цепи	Расплавление проводов	Расчёт мощности, правильное сечение кабеля
Контакт с влагой	Коррозия, КЗ	Герметизация соединений, влагозащищённые ленты

Убедитесь в отсутствии напряжения на проводе мультиметром после отключения АКБ.
Фиксируйте провода пластиковыми стяжками, исключая провисание и контакт с движущимися частями.
Проверяйте нагрев проводов и контроллера в первые 30 минут работы под нагрузкой.

Уход за установленной светодиодной лентой

Регулярно осматривайте места подключения ленты к блоку питания и контроллеру. Убедитесь в отсутствии окисления контактов, следов перегрева (потемнение изоляции, оплавленные участки) или механических повреждений проводов. Особое внимание уделите точкам пайки или соединениям коннекторов – они наиболее уязвимы.

Следите за чистотой поверхности, на которой закреплена лента, и самой LED-полосы. Пыль, грязь и дорожные реагенты могут ухудшить теплоотвод и вызвать перегрев светодиодов. Избегайте агрессивных моющих средств и обильного попадания воды при чистке, даже если лента имеет влагозащитное покрытие.

Ключевые правила обслуживания

Защита от влаги: Проверяйте целостность силиконового покрытия (IP67/IP68). При обнаружении трещин или отслоений обработайте поврежденные участки прозрачным герметиком.
Контроль температуры: Не включайте ленту надолго при стоянке с заглушенным двигателем. Это предотвращает разряд АКБ и перегрев элементов в замкнутом пространстве.
Чистка: Протирайте ленту сухой мягкой тканью или кистью. Для стойких загрязнений используйте слегка влажную салфетку с последующей сушкой.

Раз в 3 месяца: Проверяйте надежность крепления ленты (отслоившийся 3М-скотч заменяйте новым).
Раз в полгода: Тестируйте все режимы работы и цвета на предмет выгоревших сегментов или мерцания.
После мойки авто/дождя: Убедитесь в отсутствии влаги в районе блока управления и разъемов.

Список источников

При подготовке материала о подключении светодиодной ленты в автомобиле использовались проверенные технические ресурсы, специализирующиеся на автоэлектрике и тюнинге. Достоверность информации подтверждена сопоставлением данных из нескольких авторитетных источников.

Ниже представлен перечень основных материалов, на которые опирался автор при составлении руководства. Эти источники содержат детальные схемы подключения, правила безопасности и практические рекомендации по монтажу.

Форумы автомобильных электриков: обсуждения тонкостей подключения к бортовой сети 12V
Официальные мануалы производителей светодиодных лент для автомобильного применения
Видеоинструкции по установке LED-подсветки от сертифицированных автоэлектриков
Специализированные порталы по автодиодному тюнингу: статьи по расчету блока питания
Технические руководства по автомобильной электронике: разделы о предохранителях и реле
Публикации о правильной изоляции проводки в условиях повышенной вибрации
Сравнительные обзоры контроллеров RGB-лент с управлением от прикуривателя
