Установка трехуровневого регулятора напряжения ВАЗ-2114 своими силами

Статья обновлена: 04.08.2025

Слабый свет фар – распространённая проблема ВАЗ-2114, особенно при движении ночью или в непогоду. Штатный регулятор напряжения не всегда обеспечивает достаточную мощность для ламп, снижая безопасность на дороге.

Трехуровневый регулятор решает эту проблему, позволяя гибко корректировать напряжение в бортовой сети. Он даёт водителю возможность выбирать между яркими фарами на трассе, умеренным городским светом и экономичным режимом для продления ресурса ламп.

Замена штатной детали не требует сложного оборудования и выполняется за пару часов. Эта статья содержит подробное руководство по самостоятельной установке, выбору качественного устройства и основным нюансам подключения.

Необходимость замены штатного регулятора напряжения

Выход из строя штатного регулятора напряжения напрямую влияет на стабильность работы бортовой сети. Со временем компонент теряет способность поддерживать оптимальный диапазон 13.5–14.5В из-за износа графитовых щеток, термоусталости полупроводниковых элементов или коррозии контактов. Эксплуатация с неисправным регулятором провоцирует хронический перезаряд либо недозаряд аккумуляторной батареи.

Постоянный недозаряд приводит к снижению плотности электролита и сульфатации пластин АКБ, сокращая его ресурс. Перезаряд вызывает выкипание электролита, коробление пластин и разрушение корпуса батареи. В обоих случаях возникают скачки напряжения, повреждающие электронные блоки: от ЭБУ двигателя до приборной панели и системы зажигания.

Ключевые признаки, требующие срочной замены РН:

Мигание или потускнение света фар при изменении оборотов двигателя
Постоянное горение индикатора "АКБ" на приборной панели
Вольтметр показывает напряжение выше 15В или ниже 13В на работающем моторе
Видимые повреждения реле-регулятора: оплавление корпуса, подгоревший разъем
Закипание электролита в аккумуляторе при штатной эксплуатации

Подбор оптимальной модели для ВАЗ-2114

При выборе типа регулятора напряжения для ВАЗ-2114 ключевым критерием становится тип генератора, установленного на автомобиле. Наиболее распространены устаревшие модификации Г-222 (37.3701) с внешним щеточным узлом и более современные РТ для интегрированных генераторов серий 94.3701 (94.3702). Определить разновидность легко визуально: у классической Г-222 щетки вынесены в отдельный блок (часто чёрный прямоугольник без теплоотвода), тогда как РТ монтируется скрыто в задней крышке генератора с алюминиевым оребрением. Модель *обязательно* должна соответствовать характеру узла.

Популярные и надёжные варианты включают как российские («Автоэлектроника», «Статор»), так и проверенные импортные аналоги (Bosch, Valeo).

Критично проверять:

Совместимость по разъёму – типы вилок: тонкая «лопата» (два контакта) чаще для РТ, широкая «фанера» (три контакта) или «таблетка» для Г-222;
Параметры напряжения – для большинства ВАЗ актуальны варианты с пиковым U=14.5 (+/-0.3В) при 25°C;
Термостабильность – предпочтительны модели с коррекцией по температуре для устойчивой работы в морозы.

Проверенные маркировки (уточнять модификацию!):

Тип генератора	Оригинальные артикулы	Популярные аналоги
Г-222 (37.3701)	Я212В, Вымпел AS1007-01	Bosch 1 197 311 324
РТ (94.3701)	Вымпел AB1047-01	Valeo TN137

Важно: При установке интегрированных RТ от Bosh/Valeo убедитесь в наличии пазового ключа для замены – не все варианты имеют стандартные головки под шестигранник.

Требуемый инструмент для самостоятельного монтажа

Перед началом работ подготовьте основной набор инструментов. Вам потребуется крестообразная отвертка (PH2/PZ2) для демонтажа деталей салона и защиты генератора, ключ на 10 мм для откручивания клемм аккумулятора и крепления регулятора, ключ на 13 мм или головка с воротком для ослабления натяжного болта генератора, а также плоская отвертка (для съема пластиковых фиксаторов обшивки малого туннеля). Наличие перчаток и защитных очков рекомендовано для предотвращения травм.

Дополнительно предусмотрите материалы для очистки контактов: щётку по металлу или наждачную бумагу (мелкозернистую), а также графитовую смазку для обработки колодки при установке нового регулятора. Обязательно обесточьте бортовую сеть, сняв минусовую клемму с АКБ перед демонтажем старого оборудования для исключения короткого замыкания.

Крестообразная отвертка (PH2/PZ2)
Ключ рожковый или накидной на 10 мм
Ключ или головка на 13 мм
Плоская отвертка
Щётка по металлу/наждачная бумага
Графитовая смазка
Перчатки защитные
Очки защитные

Отключение аккумулятора: меры безопасности

Перед отсоединением клемм убедитесь, что зажигание автомобиля полностью выключено, а ключи изъяты из замка. Проверьте отсутствие активных потребителей электроэнергии (фары, магнитола, обогрев стекол) для предотвращения искрообразования и скачков напряжения.

Первым всегда демонтируйте минусовую клемму, используя торцевой ключ на 10 мм. Это исключает риск короткого замыкания при случайном контакте инструмента с кузовом, так как масса автомобиля отключается из цепи. После снятия минуса изолируйте оголенный вывод АКБ пластиковой крышкой или плотной тканью.

Критически важные правила

Работайте в вентилируемом помещении: выделяющийся при окислении электролит образует взрывоопасные газы
Снимайте металлические украшения (кольца, браслеты), способные замкнуть контакты
Надевайте резиновые перчатки и защитные очки: электролит вызывает химические ожоги

Плюсовую клемму отсоединяйте вторым этапом, после контрольной проверки отключения минуса. При установке аккумулятора соблюдайте обратную последовательность: сначала присоедините плюсовой провод, затем минусовой. Фиксация клемм должна быть надежной – проверяйте отсутствие люфта после затяжки.

Демонтаж пластиковой защиты рулевой колонки

Отключите отрицательную клемму аккумулятора во избежание короткого замыкания. Подготовьте необходимые инструменты: торцевой ключ на 10 мм с удлинителем или воротком, кордретку, а также плоскую отвёртку для поддевания элементов.

Обеспечьте свободный доступ к рулевой колонке, убрав предметы, мешающие работе. При снятии избегайте чрезмерных усилий – пластиковые фиксаторы хрупкие.

Пошаговая инструкция

Сядьте на место водителя, найдите три крепёжных винта:
- Один сверху под рулевой колонкой
- Два снизу в районе замка зажигания
Верните руль в нижнее положение (при наличии регулировки), сорвите верхний винт крестовой отвёрткой или кордреткой.
Открутите два винта снизу с помощью торцевого ключа на 10 мм через технологические отверстия.
Потяжите нижнюю часть кожуха на себя, освобождая защёлки с боковых сторон рулевой колонки.
Аккуратно снимите всю защиту единым блоком, контролируя соединение проводов подсветки замка зажигания (при наличии).

Количество винтов	Тип крепежа	Особенности
3 шт.	Саморезы с полукруглой головкой	Используются биты Phillips PH2

После демонтажа разместите кожух в безопасном месте, чтобы не повредить фиксаторы. Не разъединяйте половинки защиты – это требуется только при замене отдельных элементов.

Снятие кожуха рулевого вала внутри салона

Начать необходимо со снятия нижнего щитка приборной панели: открутите саморезы крепления в зоне педального узла и аккуратно потяните элемент вниз. Далее найдите участок соединения двух половин кожуха рулевого вала – снизу виден стыковочный шов между защитными накладками.

Пальцами надавите на фиксаторы пластмассовых клипс вдоль шва, освободив защелки поочередно со всех сторон. Приложите умеренное усилие в направлении разъема, чтобы отсоединить нижнюю часть кожуха.

Отстегните фиксаторы тросов педалей газа и тормоза с внутренней стороны кожуха
Снимите резиновый демпфер в месте выхода вала через перегородку моторного отсека
Осмотрите внутренние поверхности на предмет трещин и износа уплотнителей

Проверьте состояние зубчатой планки механизма зацепления перед демонтажем верхней секции – при наличии люфта потребуется регулировка. Не допускайте перегибания электрических жгутов при отводе освобожденного кожуха в сторону.

Особенности расположения штатного реле-регулятора

Штатный реле-регулятор на ВАЗ-2114 интегрирован непосредственно в конструкцию генератора. Генератор расположен в передней части подкапотного пространства – справа по ходу движения автомобиля (со стороны аккумуляторной батареи), крепясь к блоку двигателя болтами через специальные кронштейны. Другие элементы окружающего пространства – рулевой механизм, радиатор, корпус воздушного фильтра и навесное оборудование – ограничивают непосредственный доступ к месту установки регулятора.

Конкретное место крепления реле-регулятора – тыльная сторона корпуса генератора, в зоне щеточного узла. Регулятор зафиксирован на задней защитной крышке генератора при помощи двух винтов с крестообразным шлицем, соединяется с цепью автомобиля через пластиковый разъем типа «FIN». Физически устройство представляет собой небольшую черную коробочку из термостойкого пластика с металлическим радиатором для теплоотвода. Визуально его можно распознать по пучку проводов и характерному квадратному выступу на корпусе генератора.

Отсоединение колодки от заводского регулятора

Выключите зажигание, снимите минусовую клемму с аккумулятора для предотвращения КЗ и повреждения ЭБУ. Расположитесь возле моторного щита со стороны аккумуляторного отсека для доступа к задней части генератора.

Определите местоположение заводского реле-регулятора: деталь в черном пластиковом корпусе (примерно 5×5 см) с плоской колодкой из 2-3 проводов, закреплена на генераторе двумя винтами. Очистите зону вокруг регулятора от грязи щёткой для исключения попадания мусора в разъём.

Процедура извлечения разъёма

Найдите пластиковый фиксатор на колодке: прижмите язычок фиксатора к корпусу соединителя большим пальцем. Если тип колодки скользящий – отодвиньте фиксаторную скобу в сторону вдоль разъёма плоской отвёрткой на 5-7 мм.

Тяните колодку строго перпендикулярно к корпусу регулятора без перекоса. Не дёргайте за провода! При закисании обработайте контактную зону WD-40. Если усилие превышает 2-3 кг – проверьте, полностью ли отщёлкнут фиксатор.

Порядок извлечения штатного блока из гнезда

Обесточьте бортовую сеть автомобиля, отсоединив минусовую клемму от аккумуляторной батареи. Подготовьте зону работы: отрегулируйте рулевую колонку в крайнее нижнее положение, снимите пластиковые заглушки с крепежных элементов нижней части рулевого кожуха.

С помощью фигурной отвертки выкрутите два самореза, удерживающих нижний сегмент кожуха рулевой колонки. Аккуратно снимите обе части кожуха (верхнюю и нижнюю), отложите их в сторону, избегая перегибов проводов.

Основные этапы демонтажа:

Найдите пластиковый язычок штатного регулятора на тыльной стороне рулевого колеса
Нажмите на него пальцем, одновременно потянув блок регулятора на себя
Отсоедините разъем питания, нажав на фиксатор и выдвинув колодку проводов из корпуса блока
Проверьте отсутствие механических препятствий для извлечения блока внутри рулевой колонки

Важно: не прикладывайте избыточное усилие при отсоединении разъема – это может повредить контакты. Если язычок не поддается, используйте пластиковую монтажную лопатку.

Типовая проблема	Решение
Закисление разъема	Обработайте контакты очистителем электроники WD-40
Поврежденный фиксатор на корпусе	Фиксируйте блок при установке альтернативы термоклеем

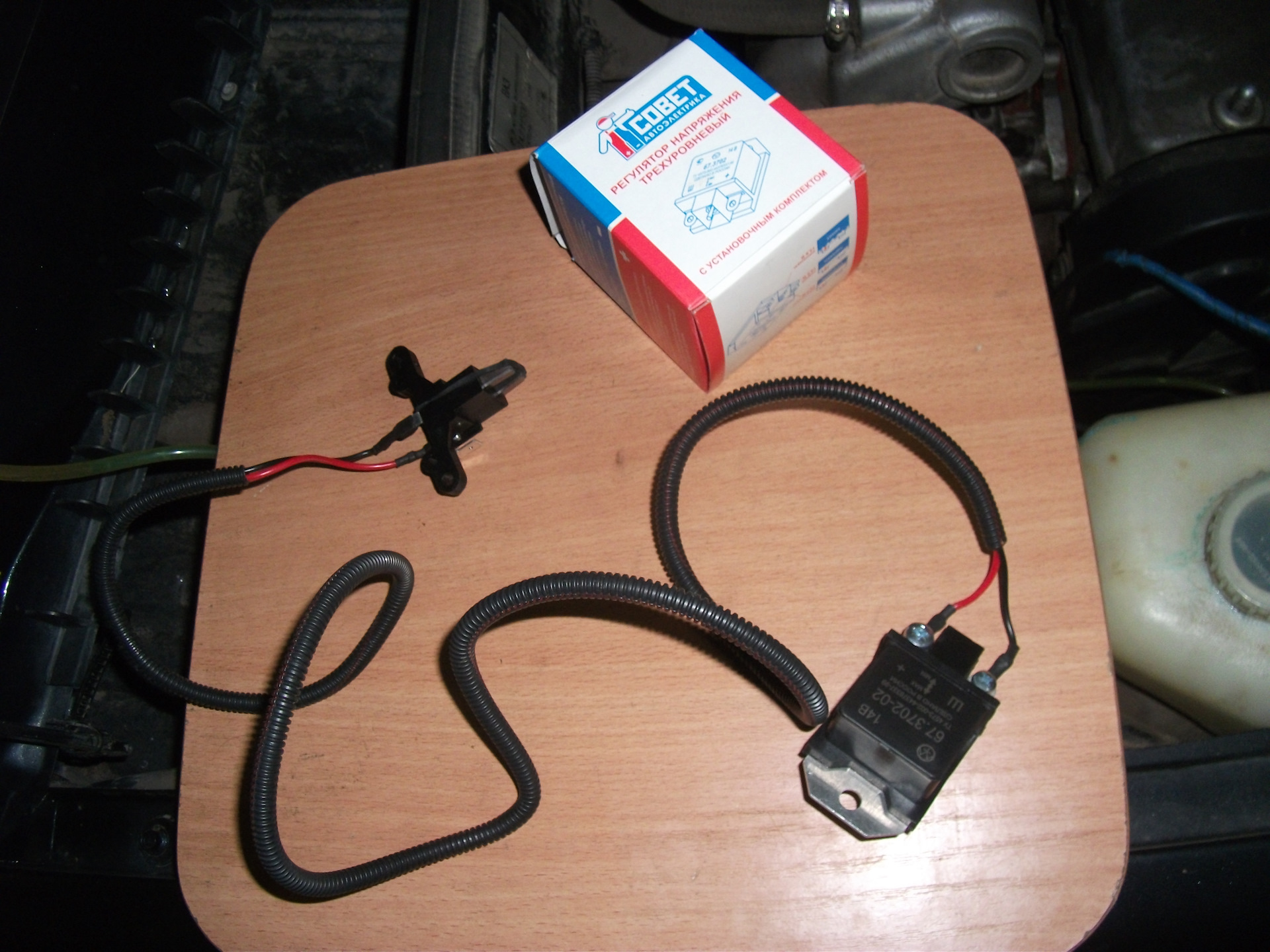

Подготовка проводов нового регулятора

Начните с идентификации проводов на новом регуляторе и подготовки их для подключения к существующей проводке старого регулятора. Убедитесь, что вы отключили «минусовую» клемму аккумулятора перед началом любых работ. Обычно на новом реле-регуляторе присутствуют три провода разного цвета и одна клемма или провод для подключения к «массе».

Стандартная цветовая маркировка проводов нового регулятора (нужно свериться со схемой или инструкцией к нему) часто совпадает со старой или соответствует:
Черный провод – масса.
Красный, розовый или коричневый провод – выход «+12В» для питания массы.
Белый или серый провод – сигнал контрольной лампы заряда (ЛА).
На многих современных реле также есть желтый провод для подключения к обмотке возбуждения генератора (W или IND), вместо когда-то использовавшегося отдельного штекера.

Обрежьте провода старого регулятора, оставив достаточную длину для соединения с новым (10-15 см от выхода из моторного щита). Делайте это поочередно! Отсоединили старый провод – сразу готовьте и соедините новый, чтобы не запутаться.
Зачистите концы всех проводов (старых и новых) примерно на 7-10 мм для надежного соединения.
Подготовьте новый черный провод «массы». На ВАЗ-2114 этот провод часто крепится штатно под гайку ближней к шкиву генератора шпильки. Зачистите его конец, облудите и/или наденьте наконечник НШВИ подходящего диаметра для подключения к генератору. Если конец провода нового регулятора изначально имеет клемму «под болт», готовить его не нужно.
Соедините провода методом пайки и тщательно изолируйте каждое соединение термоусадочной трубкой (предпочтительно) или плотной изолентой. Ни в коем случае не используйте «скрутки»! Сопоставляйте провода нового и старого регулятора по их функции (провода монтируются напрямую, штекеры переносятся с использованием таблицы ниже).

Цвет провода нового РН	Назначение	Цвет штатного провода ВАЗ-2114 (Обычно)
Черный	Масса	Черный - Генератор / Кузов
Красный/Розовый/Коричневый	+12В (Питание)	Красный (т.ч. от замка зажигания)
Белый/Серый	Контрольная лампа заряда (ЛА)	Коричневый
Желтый	Обмотка возбуждения (W, IND)	Серый / Бело-черный (Диодный мост)

Крайне важно: Проверьте схему, прилагаемую к вашему новому регулятору, и сверьтесь с реальными проводом на вашем автомобиле! Цвета могут незначительно отличаться.

Определение контактов по цветовой маркировке

Стандартная цветовая маркировка фишки регулятора напряжения ВАЗ-2114 включает три провода: коричневый (плюсовой сигнал от замка зажигания), белый с черной полосой (минусовая магистраль на массу кузова) и черный с белой полосой (выходной контрольный сигнал к лампе заряда приборного щитка). Эти цвета могут отличаться от заводских при неоригинальных жгутах или предыдущих ремонтах, поэтому необходима проверка мультиметром для точного определения функций контактов перед подключением трехуровневого регулятора.

Для определения функций проводов выполните следующие шаги:

Отключите фишку от штатного регулятора напряжения
Включите зажигание без запуска двигателя
Мультиметром в режиме вольтметра найдите провод с постоянным +12В (должен появиться при повороте ключа) – это питание ("+" замка зажигания)
Переведите мультиметр в режим прозвонки, подключите один щуп к кузову авто, вторым коснитесь оставшихся контактов – провод с нулевым сопротивлением является массой
Третий провод – сигнальный для контрольной лампы генератора (изменяет напряжение при работе генератора)

Важно! Перед модернизацией убедитесь, что трехуровневый регулятор совместим с электрооборудованием генератора вашего авто и имеет аналогичную распиновку клеммной колодки. Проверьте соответствие схемы контактов в инструкции к новому регулятору.

Правильная зачистка соединяемых проводников

Используйте специализированный инструмент – стриппер для проводов – для точного удаления изоляции без повреждения токоведущих жил. Установите длину зачистки 8-10 мм, совместив конец провода с ограничителем на стриппере, плавно сожмите рукояти и проверните инструмент на пол-оборота. Изоляция снимется ровным кольцом без зазубрин и заусенцев на медных жилах. При отсутствии стриппера применяйте монтажный нож: держите его под острым углом к проводу, аккуратно надрежьте оболочку по окружности и снимите её вращательным движением.

Тщательно осмотрите зачищенные участки на отсутствие микротрещин и надрезов – даже незначительное повреждение токопроводящей жилы приведёт к перегреву соединения. При появлении ворсинок на конце многожильного провода аккуратно подкрутите их пальцами в направлении скрутки и обработайте паяльной пастой. Для одножильных проводов обязательна зачистка контактных поверхностей мелкозернистой наждачной бумагой до появления равномерного металлического блеска. Используйте втулки типа НШВИ для оконцевания многожильных проводов перед подключением к клеммам реле регулятора напряжения.

Применение термоусадочных трубок для изоляции

Изоляция всех электрических соединений при установке трехуровневого регулятора напряжения критически важна для предотвращения коротких замыканий и возгораний. Использование обычной изоленты в условиях высокой температуры под капотом и тесного пространства у генератора гораздо менее надежно, чем термоусадочные трубки. Последние обеспечивают герметичную, прочную и долговечную изоляцию, плотно облегая провод и место соединения после нагрева.

Для эффективной изоляции подключенных проводов выполните следующие шаги:

Выбор диаметра: Подберите трубку такого диаметра в нерастянутом состоянии, чтобы она свободно надевалась на коммутируемый проводник с запасом. После усадки она должна плотно обжаться (коэффициент усадки обычно 2:1 или 3:1).
Подготовка: Отрежьте кусок трубки необходимой длины, перекрывающей место соединения с запасом минимум 8-10 мм с каждой стороны. Убедитесь, что края отрезка ровные, без заусенцев.
Монтаж: Наденьте трубку на провод до выполнения пайки, обжима или скрутки. Либо проденьте проводник через трубку до подключения клеммы к регулятору. После соединения проводов сдвиньте трубку на оголенный участок.
Усадка: Равномерно прогревайте трубку строительным феном (рекомендуется) или аккуратно пламенем зажигалки/горелки. Начинайте от центра к краям либо от одного края к другому, избегая локального перегрева. Прогревайте со всех сторон. Избегайте открытого контакта пламени с полимером.
Контроль качества: Добивайтесь равномерной и полной усадки. Трубка должна плотно облегать провод и место соединения, без вздутий, морщин или открытых участков металла по краям. Материал после остывания становится жестким.

Термоусадочная трубка обладает термостойкостью, стойкостью к ГСМ и не теряет свойств при вибрациях. Надежно изолируйте каждое новое соединение и при изменении штатной проводки – это ключевой элемент безопасной долговечной установки регулятора.

Последовательность соединения силовых проводов

Подсоедините толстый силовой кабель (красного цвета) от выходной клеммы генератора "B+" к центральной контактной колодке нового трехуровневого регулятора напряжения. Этот провод несет основной ток заряда.

Зафиксируйте массовый провод (чёрного цвета) болтом к корпусу генератора в точке, указанной в инструкции к регулятору. Убедитесь в надежном контакте металл-металл без слоя краски или загрязнений. Встречающиеся промежуточные колодки требуют обязательной пропайки соединений.

Отсоедините минусовую клемму аккумулятора
Демонтируйте защитный кожух генератора
Красный силовой провод:
- Снимите штатный провод с клеммы "B+" генератора
- Наденьте клемму провода нового регулятора на шпильку генератора
Чёрный массовый провод:
- Зачистите зону крепления на корпусе генератора надфилем
- Накрутите клемму провода регулятора на штатный крепёжный болт
Проложите провода, исключая контакт с движущимися/нагревающимися элементами
Затяните клеммы с усилием 8-10 Н∙м

Подключение провода к клемме "D+" генератора

Перед началом работ снимите минусовую клемму с аккумулятора для исключения короткого замыкания. Найдите генератор в подкапотном пространстве – он расположен в передней части двигателя со стороны радиатора, а клемма "D+" помечена соответствующим образом на его задней крышке (обычно синий или голубой разъем на двухконтактной колодке).

Определите силовой провод из комплекта трехуровневого регулятора, предназначенный для коммутации с генератором (обычно синего цвета с клеммой типа «мама»). Последовательно выполните подключение:

Тщательно зачистите контактную площадку клеммы "D+" от грязи и окислов.
Наденьте клемму провода регулятора на штырек "D+" до характерного щелчка фиксатора.
Проложите провод вдоль штатной проводки генератора, избегая участков с острыми кромками и подвижными деталями силового агрегата.
Закрепите провод пластиковыми хомутами на расстоянии 10-15 см друг от друга для исключения провисаний.
Убедитесь в отсутствии натяжения и перегибов кабеля на всём протяжении трассы.

После окончания монтажа присоедините аккумулятор и проверьте работу регулятора контрольной лампой или мультиметром.

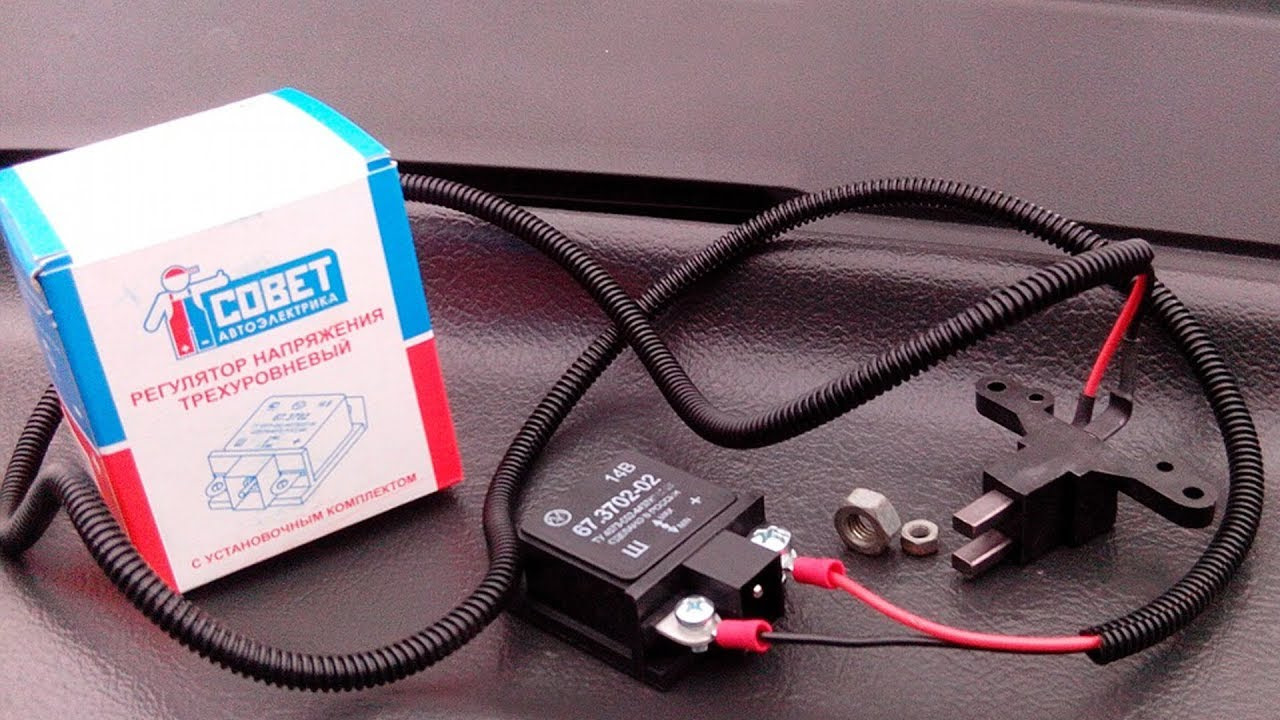

Фиксация управляющих проводов на контактах

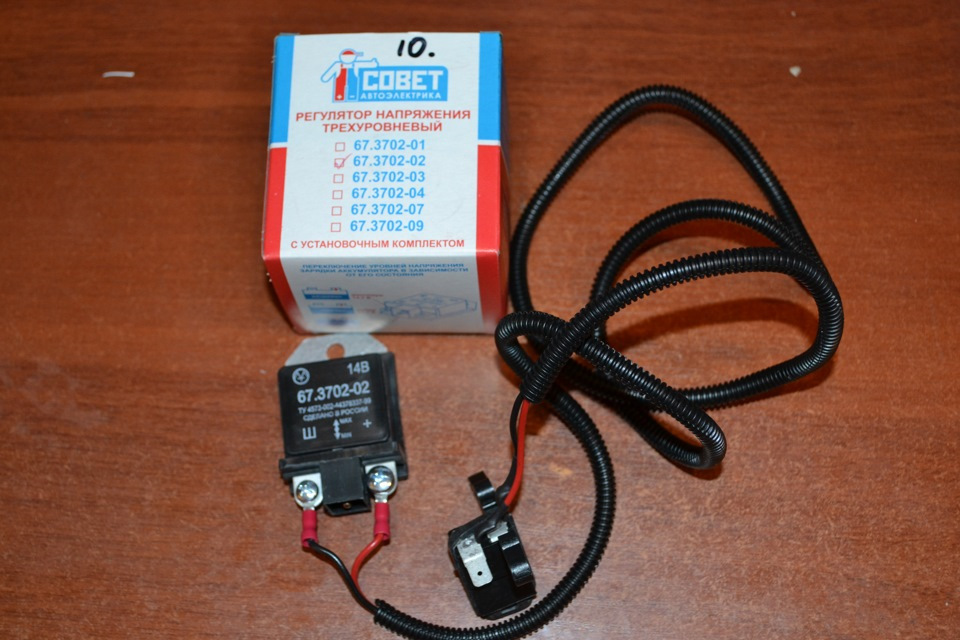

Подготовьте три управляющих провода, идущих в комплекте с регулятором, предварительно зачистив их концы на 6-8 мм. Откройте пластиковую крышку корпуса штатного регулятора напряжения, предварительно освободив фиксаторы по бокам, чтобы получить доступ к контактной группе.

Найдите три концевых вывода платы реле-регулятора, обозначенных как "+" (плюс), "D" (динамо) и "Ш" (масса). Последовательно зафиксируйте провода согласно принципиальной схеме: желтый провод соедините с клеммой "D", красный – с "+", черный – с "Ш".

Порядок монтажа

Вставьте оголенный конец желтого провода в разъем клеммы "D"
Зафиксируйте красный провод прижимным болтом на клемме "+"
Закрепите черный провод на контакте "Ш" винтовым соединением

Цвет провода	Целевой контакт	Тип соединения
Желтый	D (сигнальный выход)	Ватт-коннектор
Красный	+ (питание)	Винтовой зажим
Черный	Ш (корпусная земля)	Винтовой зажим

Критические моменты:

Запрещено допускать контакт оголенных участков проводов между собой
Обязательна изоляция соединений термоусадкой после проверки
Выступающий контакт "+" требует двойной изоляции во избежание замыкания на корпус

Тестирование цепи перед финальной сборкой

Перед установкой регулятора на корпус генератора проводится обязательная проверка работоспособности собранной цепи. Для этого подключите собранный модуль непосредственно к аккумуляторной батарее через предохранитель номиналом 5–10 А. Используйте провода с зажимами типа «крокодил» для подключения клемм: вывод «Б+» к плюсовой клемме, а вывод «массы» к минусовой клемме АКБ.

Возьмите автомобильную лампу (21 Вт) и подключите её между выводом «Ш» регулятора и плюсом аккумулятора. Нагруженная цепь имитирует условия реальной работы. Следите за поведением лампы: она должна ярко светиться при подключении. Если лампа не загорается, проверьте пайки контактов «Ш»–«Б+» и целостность проводки.

Контрольные параметры напряжения

На холостом ходу: При выключенном двигателе напряжение на клеммах АКБ через регулятор должно быть в пределах 12.4–12.7 В.
Под нагрузкой: Подайте напряжение 13.5 В от зарядного устройства на клеммы батареи. Лампа должна погаснуть – это свидетельствует о корректном отсечении тока регулятором.
Провокация перегрузки: Кратковременно подайте 14.8 В на цепь. Исправный регулятор отключит цепь зажигания в течение 2–3 секунд (индикаторная лампа погаснет).

Показатель	Норма	Признак неисправности
Напряжение холостого хода	12.4–12.7 В	Скачки >±0.5 В от нормы
Реакция на нагрузку (13.5 В)	Отсечение питания	Лампа продолжает гореть
Защита от перенапряжения	Мгновенное отключение	Задержка >5 сек или отсутствие реакции

Важно! При несоответствии параметров демонтируйте регулятор и перепроверьте пайки полупроводниковых элементов.
Финишный этап: После успешных тестов заизолируйте места пайки термоусадкой, установите плату в корпус и зафиксируйте винтами.

Физическое крепление корпуса нового регулятора

Перед установкой снимите клемму «минус» с аккумулятора для предотвращения короткого замыкания и обесточивания бортовой сети. Освободите пространство вокруг штатного места крепления регулятора напряжения в подкапотном пространстве – снимите декоративную пластиковую накладку, при необходимости демонтируйте воздушный патрубок для свободного доступа к щеточному узлу генератора.

Аккуратно поддев отверткой с плоским жалом, извлеките старый регулятор напряжения из гнезда на генераторе. Убедитесь, что контакты на колодке проводов и корпусе нового устройства полностью совпадают по форме и количеству – несовпадение свидетельствует о неверно подобранной детали. Очистите гнездо от пыли и загрязнений сжатым воздухом или сухой ветошью.

Этапы крепления:

Совместите монтажные ушки корпуса нового регулятора с пазами на генераторе. Деталь должна встать без перекосов и зазоров.
Сильно надавите на корпус до характерного щелчка фиксирующей защелки – это подтвердит правильную посадку в посадочное место.
Затяните крепежный винт отверткой с крестообразным шлицем, контролируя усилие во избежание срыва резьбы.

Подключите разъем электропроводки к колодке регулятора, проверив надежность соединения – контакты должны войти до упора. Установите демонтированные ранее компоненты (воздушный патрубок, декоративную накладку) в обратном порядке. Подсоедините клемму аккумулятора и произведите запуск двигателя для проверки работоспособности системы зарядки.

Важно: Запрещается фиксация корпуса подручными средствами (изолента, проволока) – вибрации вызовут повреждение детали. При отсутствии щелчка при установке извлеките устройство и повторите процедуру – некорректная посадка приведет к нестабильной работе генератора.

Эффективное размещение блока в подрулевом пространстве

Выбор места установки определяет удобство эксплуатации и сохранность блока. Оптимальная зона – свободное пространство слева под рулевой колонкой, где блок легко крепится двойным скотчем или саморезами к пластиковой обшивке, оставаясь скрытым от визуального контроля. Важно исключить контакт с тросами рулевого управления и педалями, проверив отсутствие помех при полном повороте руля и выжиме сцепления.

Этапы фиксации:

1. Поверхность очищается от пыли и обезжиривается.

2. Блок прикладывают к выбранному участку, маскируя жгут проводов за штатной проводкой.

3. Сквозь монтажные отверстия намечают точки сверления, если используется механический крепёж.

4. Укладка проводки выполняется вертикально, параллельно штатным жгутам, фиксация пластиковыми хомутами.

Проверяют отсутствие перегибов проводов и свободный ход регулировочной клавиши.

Обратная установка кожуха рулевой колонки

После замены регулятора напряжения приступайте к монтажу кожуха рулевой колонки на ВАЗ-2114. Проверьте целостность фиксаторов и пластмассовых защелок перед началом работ. Аккуратно расправьте все провода внутри шахты, чтобы избежать пережатия жгутов при сборке.

Убедитесь, что центральный замок кронштейна рулевой колонки открыт. Совместите кожух с крепежными точками на кронштейне под рулевым колесом, особое внимание уделив направляющим пазам в верхней секции. Осторожно надавите до характерных щелчков фиксаторов по всему периметру соединения.

Последовательность фиксации

Начните с совмещения нижней половинки кожуха с металлическими шпильками на кронштейне колонки
Закрепите винтом центральный замок кронштейна, используя ключ на 13 мм
Приложите верхнюю половину, соединив крепежные ушки через технологические отверстия
Проверьте смыкание в трех точках: по бокам и под рулевым переключателем
Верните на место саморезы крепления пластиковой накладки рулевой колонки

Контроль качества установки: Проверьте плавность хода рулевой рейки поворотом колеса в крайние положения. Убедитесь в отсутствии скрипов трения, посторонних звуков при встряхивании кожуха. Проведите тест работы стеклоочистителей и поворотников для подтверждения целостности проводки.

При корректном монтаже между секциями кожуха не должно оставаться зазоров свыше 1 мм, а все функциональные кнопки на подрулевом блоке должны свободно нажиматься без заеданий. Теперь можно устанавливать рулевое колесо и подключать клемму аккумулятора.

Монтаж декоративных пластиковых накладок

Перед установкой тщательно очистите поверхности кузова в местах крепления от пыли, грязи и обезжирьте их специализированным составом. Проверьте комплектность деталей и соответствие накладок формам выступов на кузове – они должны плотно прилегать без заметных щелей.

Снимите защитную ленту с внутренней стороны клейкого слоя накладки и аккуратно прижмите элемент к кузову, начиная с центра к краям. Силу приложения распределяйте равномерно, избегая смещений. При необходимости используйте монтажный скотч для временной фиксации до полного схватывания клея.

Обеспечьте надежную адгезию:

Простучите резиновым молотком через мягкую накладку по всей площади детали
По периметру дополнительно прокатайте валиком, минимизируя возможность отслоения
Исключите эксплуатацию ТС первые 12 часов

ВАЖНО: установку проводите при температуре +15°С до +25°С. В холодном климате нагрейте элементы и кузов феном до +40°С.

После монтажа протрите все накладки антистатическим спреем для защиты от УФ-лучей

Подключение аккумуляторной батареи

Тщательно очистите клеммы аккумулятора и наконечники проводов от окислов и следов коррозии. Убедитесь, что новый регулятор напряжения надежно зафиксирован на кронштейне, а его штекерный разъем полностью вставлен в ответную часть на генераторе.

Подключите аккумулятор, строго соблюдая полярность: сначала наденьте и затяните положительную клемму (+), обозначенную красным цветом и знаком "+", затем отрицательную клемму (-), обозначенную черным цветом и знаком "-". Используйте динамометрический ключ для затяжки клемм с моментом, указанным в руководстве к автомобилю (обычно 5-6 Н·м), избегая перетяжки.

Проверка параметров после подключения

После подключения аккумулятора необходимо проверить работу установленного трехуровневого регулятора:

Измерение напряжения на клеммах АКБ при неработающем двигателе: Нормальное значение - 12.5 - 12.7 В.
Измерение напряжения генератора на холостом ходу: Запустите двигатель и дайте ему поработать 2-3 минуты на средних оборотах. Снимите показания мультиметра на клеммах АКБ.
Проверка под нагрузкой: Включите мощные потребители (например, дальний свет фар, обогрев заднего стекла, печку на максимум) и снова замерьте напряжение на клеммах АКБ при работе двигателя на оборотах 2500-3000 об/мин.

Режим работы двигателя	Напряжение с потребителями	Напряжение без потребителей
Холостой ход (700-800 об/мин)	≈ 13.6 - 14.0 В (+/-)	≈ 13.8 - 14.2 В (+/-)
2500-3000 об/мин	≈ 13.8 - 14.4 В (+/-)	≈ 14.0 - 14.5 В (+/-)

(+/− указывает на выбранный ранее уровень стабилизации)

Контроль функционирования уровней

Для проверки работы всех трех уровней стабилизации выполните переключение между режимами при работающем двигателе. Наблюдайте за изменением напряжения на клеммах АКБ при каждом переключении:

Режим "Минимум": Напряжение падает на ~0.5 В относительно номинального значения.
Режим "Норма": Напряжение соответствует рекомендованным заводским параметрам.
Режим "Максимум": Напряжение повышается на ~0.5 В относительно номинального значения.

Правила первого пуска двигателя после установки

Перед запуском двигателя внимательно проверьте корректность монтажа всех компонентов. Убедитесь, что колодка регулятора напряжения плотно зафиксирована на штекере, провода не контактируют с подвижными элементами двигателя или выпускным коллектором. Проведите визуальный осмотр целостности изоляции и отсутствия перегибов проводки.

После присоединения клемм аккумулятора замерьте напряжение на выводе «B+» регулятора мультиметром в режиме постоянного тока (не менее 12,4 В). Убедитесь, что контрольная лампа заряда на приборной панели гаснет при включении зажигания – это сигнализирует о правильном подключении цепи индикации.

Порядок действий при запуске

Откройте капот для возможного быстрого доступа к регулятору.
Включите зажигание без запуска двигателя – проверьте отсутствие искрения, дыма или запаха гари в области регулятора.
Запустите двигатель и сразу отслеживайте:
- Показания вольтметра на приборной панели (должно быть 13.6–14.6 В)
- Отсутствие мигания лампы заряда
- Стабильность работы оборотов ХХ
Дайте мотору поработать 3–5 минут на холостом ходу. Проверьте регулятор на ощупь – сильный нагрев корпуса указывает на дефект установки.

Критичные признаки неисправности: просадка напряжения ниже 12.7 В под нагрузкой (фары, печка), непрерывное горение/мигание лампы заряда, кипение электролита в АКБ. При их появлении немедленно заглушите двигатель и повторите диагностику соединений.

Проверка напряжения на холостом ходу

После установки трехуровневого регулятора напряжения на ВАЗ-2114 выполните проверку на холостых оборотах. Запустите двигатель и дайте ему выйти на рабочую температуру (85–90°C), используя штатный тахометр для точного контроля оборотов коленчатого вала. Убедитесь, что все энергопотребляющие устройства (фары, кондиционер, обогревы) выключены – это гарантирует "чистые" условия теста.

Переключите мультиметр в режим измерения постоянного напряжения диапазоном 0–20 В. Плюсовой щуп подключите к клемме "30" генератора или "+" аккумуляторной батареи, минусовой – к массе авто (кузов или минус АКБ). Фиксируйте показания в каждом из трех режимах регулятора по схеме:

Позиция переключателя	Нормальное напряжение
Минимум (Low)	13.2–13.6 В
Стандарт (Medium)	13.9–14.4 В
Максимум (High)	14.7–15.2 В

Критические отклонения сигнализируют о проблемах:

Напряжение ниже нормы во всех режимах: возможен пробой диодного моста, износ щёток генератора или короткое замыкание.
Отсутствие перепада между режимами: неисправность регулятора или ошибка подключения проводов к переключателю.
Скачки или хаотичные показания: проверьте качество контактов на клеммах и массовых проводах.

Важно: Продолжительность замера в каждом режиме – не менее 2 минут с фиксацией стабильных значений. Отклонения более 0.5 В от нормы требуют повторной диагностики цепи.

Тестирование режима «Норма» (13.6В)

После установки трехуровневого регулятора напряжения на ВАЗ-2114 переведите переключатель в позицию «Норма» (13.6В). Запустите двигатель и дайте ему выйти на рабочие обороты (1500–2000 об/мин). Используйте мультиметр в режиме измерения постоянного напряжения для контроля показаний на клеммах аккумуляторной батареи.

Стабильное напряжение в диапазоне 13.5–13.8В подтверждает корректную работу режима. При отклонениях (менее 13.2В или свыше 14.0В) немедленно заглушите двигатель. Проверьте:

Надежность контактов в цепи регулятора
Отсутствие окисления на разъемах
Целостность провода «минус» между кузовом и двигателем

Проведите нагрузочное тестирование: включите фары, печку и аудиосистему. Напряжение должно оставаться в указанном диапазоне без просадок ниже 13.3В. Если показания нестабильны, протестируйте регулятор на стенде или замените реле.

Активация уровня "Город" (14.0В)

Активация уровня

После установки трехуровневого регулятора на ВАЗ-2114 переходим к активации режима "Город". Найдите два дополнительных провода, выведенные от нового регулятора – они отвечают за выбор напряжения. Один провод обязательно должен быть надежно заземлен на кузов автомобиля для стабильной работы схемы.

Второй провод необходимо подключить к источнику питания +12В, который активируется только при работе двигателя. Оптимальный вариант – цепь замка зажигания (контакт 15/1) или провод генератора (контактного вывода "Б"). После запуска двигателя проверьте мультиметром напряжение на клеммах аккумулятора: стабильные 14.0±0.2В подтвердят успешную активацию уровня "Город".

Ключевые требования для корректной работы:

Использование медных проводов сечением не менее 1.5 мм²
Обязательная защита цепи предохранителем на 5А
Изоляция мест соединения термоусадочной трубкой

При возникновении ошибок (нестабильное напряжение, отсутствие активации) проверьте последовательно:

Качество "массы" на кузове
Наличие +12В на управляющем проводе
Целостность предохранителя

Включение режима «Трасса» (14.7В)

Режим «Трасса» активирует максимальное напряжение в 14.7 Вольт для компенсации повышенной нагрузки на бортовую сеть при длительных поездках. Это обеспечивает стабильную зарядку АКБ при одновременной работе фар, печки, обогрева стекол и другой энергоёмкой электроники.

Для включения используется перемычка серого цвета на блоке регулятора, которая переставляется в крайнее положение по направлению к лобовому стеклу. Точная идентификация положения выполняется по метке «14.7В» или визуальному расположению контактов согласно схеме подключения.

Пошаговая процедура включения

Отключите минусовую клемму АКБ для обесточивания бортовой сети.
Снимите пластиковый кожух регулятора, расположенный возле генератора (крепление на фиксаторах или саморезах).
Найдите три перемычки: красная (13.6В), синяя (14.2В), серая (14.7В) на монтажной колодке.
Переместите серую перемычку на крайний правый контакт блока (при ориентации разъёма клеммами вверх).
Проверьте фиксацию контакта и соберите блок в обратном порядке.

Важно! Режим требует периодического контроля напряжения мультиметром для исключения перезаряда АКБ. Не используйте при езде в городе или при неисправном аккумуляторе.

Положение перемычки	Напряжение
Крайнее левое (красная)	13.6В ("Зима")
Центральное (синяя)	14.2В ("Город")
Крайнее правое (серая)	14.7В ("Трасса")

Переключение между уровнями на ходу

Переключать уровни напряжения во время движения автомобиля допустимо, если требуется быстрая корректировка работы генератора в зависимости от изменения нагрузки. Основное правило: избегать резких переключений при пиковых оборотах двигателя, особенно при показателях выше 2500–3000 об/мин. Снизьте обороты до холостых или переключитесь на нейтраль, если укрепляете тросы.

Плавное нажатие на кнопку селектора предотвращает резкие скачки напряжения в бортовой сети. Если при изменении уровня происходит кратковременное мигание фар или падение оборотов - это нормально, но устойчивое мерцание света или тряска двигателя сигнализируют о некорректной настройке регулятора либо неисправности цепи возбуждения.

Алгоритм безопасной смены уровня

Сбросьте газ, убедившись, что стрелка тахометра ниже 2000 об/мин.
Кратковременно нажмите кнопку переключателя (не дольше 0.5 секунды).
Проконтролируйте вольтметр: стабилизация должна произойти за 2-3 секунды.

Ситуация	Рекомендуемый уровень
Движение ночью (фары, обогрев)	Максимум (14.7В)
Пробка (малые нагрузки)	Норма (14.2В)
Экстренный разряд АКБ	Максимум (не дольше 30 мин)

Важно: Категорически запрещено выбирать минимальный уровень (13.5В) при работающем кондиционере, печке на полную мощность или обогреве стекол. Регулярное использование пониженного напряжения нагруженной сети провоцирует глубокий разряд аккумулятора.

Переход на высокий уровень: допустим при резком увеличении потребителей (например, начался дождь – включены дворники и обогрев зеркал).
Переход на нормальный уровень: рекомендуется после продолжительной ночной поездки для снижения нагрева генератора.

Эксплуатационное предупреждение: Более 8 переключений в час ускоряет износ щеток регулятора. При частой необходимости изменения настроек диагностируйте электросистему.

Наблюдение за работой световых приборов

После установки трехуровневого регулятора напряжения на ВАЗ-2114 ключевым этапом является контроль функционирования всех световых приборов автомобиля. Это позволит выявить недочёты монтажа или возможные сбои в регулировке напряжения бортовой сети. Стабильная работа фар и габаритов напрямую влияет на безопасность эксплуатации транспортного средства.

Проверку выполняют в затемнённом помещении или в тёмное время суток для объективной оценки яркости. Внимательно отслеживают реакцию ламп на переключение между тремя режимами напряжения (минимальный, средний, максимальный), особо отмечая сохранение стабильного свечения в каждом положении и плавность изменения интенсивности света. Отсутствие мерцания или самопроизвольных потуханий критически важно.

Фары ближнего и дальнего света: проверяют равномерность светового пучка, отсутствие тёмных зон в паттерне освещения и соответствие яркости выбранной ступени регулятора.
Габаритные огни и подсветка номерного знака: контролируют равномерность свечения без перепадов яркости.
Стоп-сигналы: оценивают мгновенное включение после нажатия на тормоз и достаточную видимость при всех уровнях напряжения.
Поворотники и аварийная сигнализация: фиксируют чёткость интервалов моргания и отсутствие задержек при активации.
Подсветка приборной панели: проверяют, чтобы изменение уровня напряжения не мешало чётко видеть показания датчиков.

Контроль зарядки при включенном отопителе

При активированной системе отопления (печки) на ВАЗ-2114 нагрузка на генератор возрастает. Это связано с работой вентилятора отопителя и электродвигателя, а также дополнительных потребителей: обогрева стекол, зеркал или сидений. Трехуровневый регулятор напряжения (ТРН) не контролирует именно отопитель, его функция – ручная настройка выходного напряжения генератора в трёх диапазонах: стандартном (~13.6В), пониженном (~13.2В) и повышенном (~14.7В).

Для проверки корректности заряда при включенном отопителе необходимо измерить напряжение на клеммах аккумуляторной батареи (АКБ) с помощью мультиметра. Запустите двигатель, включите вентилятор печки на максимальную скорость и активируйте другие электропотребители (фары, обогрев заднего стекла). Нормальные показания напряжения в зависимости от выбранного уровня ТРН:

Пониженный: 13.0 – 13.4В
Стандартный: 13.4 – 13.8В
Повышенный: 14.3 – 14.9В

Критическое падение напряжения ниже 12.7В сигнализирует о неисправности:

Слабая натяжка приводного ремня генератора
Износ щёток или коллектора генератора
Неисправность самого генератора (обмотки, диодный мост)
Окисление клемм АКБ или контактов ТРН

Важно: Если напряжение падает только при включении отопителя – проверьте проводку и разъёмы электродвигателя печки на целостность.

Анализ напряжения при работе аудиосистемы

Работа мощной автомобильной аудиосистемы создает существенную переменную нагрузку на бортовую сеть ВАЗ-2114. Пиковые нагрузки возникают при воспроизведении басов или на высокой громкости, когда усилитель потребляет большие токи. Это вызывает просадки напряжения на клеммах аккумулятора и генератора, что фиксируется мультиметром в режиме реального времени. Типичные значения в моменты пиковой нагрузки могут опускаться ниже 11 вольт при работающем двигателе, что критично для стабильности электронных компонентов.

Регулярные просадки напряжения негативно отражаются на качестве звука (динамические искажения, "захлебывание" усилителя), работе головного устройства (самопроизвольные перезагрузки) и ресурсе аккумулятора. Трехуровневый регулятор напряжения, установленный вместо штатного, решает эту проблему, стабилизируя выход генератора на уровне ~14.7В (макс. уровень), независимо от скачков потребления аудиосистемы. Это обеспечивает подачу стабильного напряжения к усилителю и магнитоле даже при максимальной громкости.

Контрольные точки замера: клеммы аккумулятора, вход усилителя, контакты магнитолы;
Критический порог: просадки ниже 12В при заведенном двигателе требуют установки регулятора;
Визуальный индикатор проблемы: мерцание фар или подсветки приборов в такт музыке.

Сравнение параметров до и после модернизации:

Параметр	Штатный регулятор	Трехуровневый регулятор (14.7В)
Напряжение при пиковой нагрузке (усилитель)	10.8–11.5В	13.8–14.2В
Стабильность питания головного устройства	Низкая (просадки)	Высокая
Влияние на ресурс АКБ	Ускоренная сульфатация	Оптимальный заряд

Проверка стабильности при запуске двигателя

Запустите двигатель и сразу обратите внимание на яркость приборной панели и фар – мерцание или тусклое горение при низких оборотах свидетельствует о просадке напряжения. Одновременно проверьте поведение тахометра: "плавание" стрелки или самопроизвольное изменение холостых оборотов после старта могут указывать на недостаточно стабильное питание бортовой сети.

Используйте мультиметр для точной диагностики: подключите щупы к клеммам АКБ при работающем моторе. Здоровый регулятор, встроенный в генератор или установленный отдельно, должен выдавать от 13.6В до 14.4В сразу после запуска, независимо от температуры. Падение ниже 12.7В при включении фар и печки сигнализирует о неисправности.

Критические точки для проверки:

Мгновенная стабилизация после пуска: замерьте вольтаж в течение первых 3 секунд
Работа потребителей при 1500 об/мин: фары, обогрев стекла, вентилятор печки должны включаться без "провалов"
Отсутствие "скачков" при изменении нагрузки: резкое выключение печки/света не должно влиять на обороты

Важно: Испаряющийся электролит АКБ ("кипение") во время запуска – явный признак перезаряда вследствие поломки регулятора.

Диагностика возможного моргания светотехники

Активное моргание ламп головного света, габаритов или подсветки салона при установке трехуровневого регулятора напряжения часто указывает на неполадки в силовых цепях или ошибки монтажа. Первостепенно проверяется надёжность фиксации всех колодок регулятора в штатных разъёмах бортовой сети, особенно контрольного провода к замку зажигания. Любой ненадёжный контакт вызывает колебания напряжения на выходе генератора.

Далее исключите дефекты самого реле-регулятора: подключите мультиметр к выходу генератора ("+" клемма АКБ) и измерьте напряжение при работе двигателя на 2000–3000 об/мин. Показатели в пределах 13,6–14,7В во всех трёх режимах подтвердят корректную работу устройства. Значения ниже минимума или хаотичные скачки свидетельствуют о неисправности модуля.

Критичные узлы для проверки

Корпусная "масса": зачистите точки крепления регулятора к кузову и генератора к двигателю. Окислы или слабая затяжка нарушают стабилизацию напряжения.
Контактные дорожки на переключателе уровней: разберите подрулевой переключатель, убедитесь в отсутствии прогара групп контактов, отвечающих за выбор режима.
Цепи питания генератора: прозвоните мультиметром провод от регулятора к щёткам на предмет обрыва.

Важно: Эксплуатация автомобиля с некорректным напряжением в бортовой сети ускоряет деградацию АКБ и выводит из строя чувствительную электронику. При непрекращающемся моргании отключите трехуровневый регулятор, установив штатный элемент, для локализации причины.

Поиск и устранение ошибки "L" на брелоке

Ошибка "L" на брелоке сигнализации StarLine (или аналогов) указывает на нарушение связи между брелоком и основным блоком при попытке изменить уровень напряжения. Возникает при: сбое синхронизации из-за разряда батареи брелока, программной ошибке блока управления, механических повреждениях проводов возле регулятора напряжения или электромагнитных помехах.

Для устранения выполните последовательно следующие действия:

Замените батарейку CR2032 в брелоке, удерживая кнопки при установке для сброса.
Перепрошейте систему: откройте авто, выключите зажигание, затем 5 раз быстро включите/выключе фары. Дождитесь двойного сигнала сирены и 3 жёлтых мигания поворотников.
Проверьте целостность проводов от разъёма регулятора до блока управления. Особое внимание – серому проводу контроля в связке «генератор-регулятор».
Сбросьте ошибку диагностическим сканером через разъём OBD-II, выбрав параметр «Обнуление адаптаций генератора».

Важно: приорыстанности ошибки после этих действий замените регулятор напряжения – возможен его аппаратный дефект.

Оптимизация проводки при помехах в работе

После установки трехуровневого регулятора напряжения на ВАЗ-2114 могут возникать помехи в электросистеме автомобиля. Типичные проявления включают мигание фар, посторонние звуки в аудиосистеме, сбои показаний датчиков и некорректную работу бортового компьютера. Основные источники проблем – наведенные токи в соседних проводах и плохой контур массы.

Для устранения помех выполняется ревизия и перераспределение проводки. Все кабели группируются по типам сигналов: силовые цепи отделяются от управляющих линий и чувствительной аналоговой сигнализации. Крупные потребители тока (фары, подогревы стекол) выводятся в отдельные жгуты с минимально возможной длиной трасс.

Мероприятия для подавления помех

Экранирование критичных линий: провода датчиков детонации, коленвала/распредвала и аудиосистемы защищаются металлической оплеткой, соединенной с кузовом в одной точке
Дублирование массы: подключаются вспомогательные провода сечением 4-6 мм² между минусом аккумулятора, кузовом и двигателем для уменьшения сопротивления
Установка фильтрующих элементов: ферритовые кольца монтируются на кабели питания магнитолы и управляющие провода вблизи реле регулятора

Порядок оптимизации соединений

Проверка цепи АКБ-кузов-двигатель (сопротивление < 0.1 Ом)
Изоляция силового кабеля генератора от сигнальных жгутов
Переукладка жгута ЭБУ подальше от свечных проводов
Обработка мест соединений токопроводящей смазкой

После модернизации обязателен тестовый запуск с контролем напряжения на холостом ходу (13.6-14.2В) и под нагрузкой (фары+печка на максимум). Диагностической ошибкой считается отклонение свыше 0.5В между замерами на клеммах АКБ и генераторе.

Защита блока от влаги и механических воздействий

Трехуровневый регулятор напряжения критически уязвим к влаге и физическим повреждениям, поэтому установка требует тщательной гидроизоляции и механической защиты. Корпус блока негерметичен, и попадание воды, соли или технических жидкостей вызовет окисление контактов и выход устройства из строя.

Важно исключить вибрационные нагрузки и удары: незакреплённый блок может повредить монтажные провода или расколоться при езде по неровностям. Контакты проводов должны быть изолированы от случайного короткого замыкания на кузовные элементы, а сам модуль размещён в зоне, минимизирующей воздействие дорожной грязи и температурных перепадов двигателя.

Ключевые этапы защиты

Выбор места размещения: установите блок над крышкой ГРМ или под фарой – зоны наименьшего прямого попадания брызг.
Обработка контактов: заполните соединительные клеммы силиконовым герметиком или термоклеем.
Антивибрационное крепление: зафиксируйте корпус кабельными стяжками через резиновые демпферы.
Дополнительный кожух: поместите устройство в пластиковый футляр с отверстиями для вентиляции.

Угроза	Метод нейтрализации
Вода/пар	Покрытие корпуса слоем жидкой изоленты
Вибрация двигателя	Монтаж на эластичные подушки толщиной 5–7 мм

Обработка контактов водоотталкивающим составом

Обработка контактов – обязательная процедура при установке трехуровневого регулятора напряжения. Водоотталкивающий состав предотвращает окисление металлических поверхностей и защищает соединения от коррозии в условиях повышенной влажности. Это обеспечивает бесперебойную передачу тока и продлевает срок службы регулятора.

Нанесите тонкий слой специализированного контактного состава (WD-40 Specialist Contact Cleaner, Liqui Moly Electronic-Spray или аналог) на все металлические поверхности разъёмов перед их соединением. Исключите попадание средства на пластмассовые элементы корпуса – это может вызвать повреждение материала. Особое внимание уделите клеммам на разъёмах подкапотного блока предохранителей и контактам самого регулятора.

Порядок нанесения:

Тщательно обезжирьте контакты спиртовым очистителем
Нанесите состав синтетической кистью или распылите коротким нажатием баллона
Закрепите разъём сразу после нанесения (пока состав не высох)
Удалите излишки ватным тампоном

Важно: используйте только профессиональные диэлектрические материалы. Автомобильные силиконы или универсальные смазки часто обладают токопроводящими свойствами и непригодны для этой задачи.

Сезонное переключение уровней напряжения

Основное назначение сезонной регулировки – оптимизировать зарядку аккумулятора в зависимости от температуры окружающей среды. Зимой, при отрицательных температурах, химические процессы в АКБ замедляются, и стандартного напряжения генератора (~14.2В на лада 2114) может быть недостаточно для поддержания полного заряда, что приводит к трудному пуску или разряду. Летом, наоборот, избыточное напряжение вызывает повышенное газовыделение и выкипание электролита вследствие его перезаряда.

Переключение режимов осуществляется путем физического перемещения контактного мостика в реле трехуровневого регулятора между положениями – MIN, STD, MAX. Эти положения соответствуют трем уровням выходного напряжения генератора: повышенному (MAX - примерно 14.7В), стандартному (STD - примерно 14.2В) и пониженному (MIN - примерно 13.6В). Выбор конкретного уровня выполняется вручную владельцем автомобиля.

Порядок настройки и рекомендации

Вот общие рекомендации по выбору режима:

Зимний период (Температура ниже 0°C): Используйте режим MAX. Повышенное напряжение компенсирует замедление процессов в аккумуляторе и обеспечит более интенсивный заряд, поддержит его в заряженном состоянии для гарантированного пуска двигателя. Особенно критично для коротких поездок или не нового АКБ.
Межсезонье (Умеренные температуры ~0°C до +25°C): Используйте стандартный режим STD. Он обеспечивает оптимальный заряд для большинства условий при исправных узлах электрооборудования. Это основной режим работы.
Летний период (Температура выше +25°C): Переключитесь на режим MIN. Пониженное напряжение предотвращает вредный перезаряд аккумулятора, значительно снижая потери воды из электролита (выкипание) и продлевая его срок службы.

Конкретные пороги температуры могут зависеть от состояния АКБ (новый/старый) и интенсивности эксплуатации авто (много коротких поездок зимой требуют более раннего включения MAX). Регулярно контролируйте уровень и плотность электролита (на обслуживаемых АКБ) при активном использовании режимов MAX и MIN. Помните, что трехуровневый регулятор лишь смягчает влияние экстремальных температур на зарядку, но не исключает необходимости проверки самого аккумулятора и состояния бортовой сети.

Типовые неисправности и способы их устранения

Эксплуатация трехуровневого регулятора напряжения на ВАЗ-2114 может сопровождаться характерными сбоями. Большинство проблем связано с электрическими соединениями, износом компонентов или неправильным выбором режима работы.

Диагностика начинается с проверки напряжения на клеммах аккумулятора при работающем двигателе (2000-2500 об/мин), которое должно соответствовать выбранному уровню: 13.6В (низкий), 14.2В (средний), 14.7В (высокий). Рассмотрим распространённые нарушения.

Диагностируемые проблемы

Перезаряд АКБ (выше 15В)
- Причины: Залипание реле, КЗ в цепи переключателя, дефект регулятора
- Решение: Протестировать мультиметром управляющий провод на массу, проверить исправность переключателя, заменить реле-регулятор
Недозаряд (ниже 13В)
- Причины: Окисление контактов, обрыв проводов, износ щеток генератора
- Решение: Зачистить клеммы АКБ и массу двигателя, проверить целостность провода "Выход 30", осмотреть щеточный узел
Скачки напряжения при переключении режимов
- Причины: Нарушение изоляции кабеля кнопки, загрязнение контактов реле
- Решение: Прозвонить проводку тестером, заменить повреждённые участки, очистить разъёмы контактной пастой
Неактивность отдельных уровней
- Причины: Сгорание предохранителя F2 (15А), поломка кнопки выбора
- Решение: Проверить предохранитель в монтажном блоке, заменить кнопку со светодиодной индикацией

Сопутствующие симптомы	Быстрая проверка
Мало света фар при прогреве	Замкнуть контакты реле на среднем режиме
Постоянный перегрев АКБ	Измерить ток утечки при выключении

Для гарантированного устранения дефектов рекомендую использовать оригинальное реле фирмы Enext или Kedr, избегая безымянных аналогов. Важна герметизация монтажа от влаги – усаживающая трубка на клеммниках обязательна.

Плановый визуальный осмотр соединений

Проверяйте состояние проводов и клемм регулятора при каждом открытии капота или во время сезонного ТО. Уделите внимание контактам на разъёме реле-регулятора и проводам генератора. Ищите следы окислов в виде белого или зелёного налёта на металлических частях клемм.

Осматривайте изоляцию питающих проводов на всём протяжении от генератора до АКБ. Контролируйте затяжку винтовых клемм на аккумуляторе и "массы" на кузове. Проверяйте отсутствие вмятин, перегибов или расплавленных участков кабелей возле выпускного коллектора.

Критические точки для осмотра:

Фишка подключения регулятора напряжения
"Плюсовой" провод генератора (толстый кабель к АКБ)
Контактная группа вывода "B+" на задней крышке генератора
Клеммы аккумуляторной батареи (+ и -)
Точка крепления "массы" двигателя к кузову

Дефект	Последствия
Окисление клемм	Просадка напряжения, недозаряд АКБ
Ослабление затяжки	Искрение, оплавление контактов
Нарушение изоляции	Короткое замыкание

Протрите контакты ветошью и применяйте WD-40 при обнаружении окислов. Повторную затяжку клемм выполняйте только при отключенной АКБ!

Список источников

При подготовке материала использовались специализированные технические руководства и профильные ресурсы автоэлектрики. Основное внимание уделялось официальной документации производителей комплектующих и практическому опыту установки регуляторов напряжения.

Ключевые источники включают мануалы по ремонту автомобилей семейства ВАЗ, технические справочники по электрооборудованию и экспертные публикации в тематических изданиях. Все данные проверены на соответствие спецификациям для моделей ВАЗ-2114.

Руководство по ремонту и техническому обслуживанию ВАЗ-2113, ВАЗ-2114, ВАЗ-2115
Официальные технические бюллетени АО "АвтоВАЗ"
Справочник автоэлектрика "Системы электрооборудования отечественных автомобилей"
Практическое пособие "Диагностика и ремонт генераторных установок"
Техническая документация производителей регуляторов напряжения (ПО "Искра", "Статор")
Специализированные форумы автоэлектриков (ВАЗ-клубы)
Экспертные статьи в журнале "За рулём"
Методические материалы курсов "Автоэлектрика-практикум"

Допустимое значение	Действия при превышении
25–30 мА	Проверить цепи подсветки, аудиосистему и сигнализацию
