Устройство автомобильного ремня безопасности

Статья обновлена: 18.08.2025

Ремень безопасности – критически важный элемент пассивной защиты в любом современном транспортном средстве. Его конструкция, кажущаяся простой на первый взгляд, объединяет точную механику и инерционные технологии для мгновенного реагирования при аварии.

Основная задача устройства – надежно зафиксировать пассажира при столкновении, минимизируя травмы от удара о детали салона. Понимание принципов его работы раскрывает инженерную логику, стоящую за этой жизненно необходимой системой.

Принцип действия инерционной катушки

Инерционная катушка обеспечивает свободное вытягивание ремня при плавных движениях и мгновенно блокируется при резком рывке. Её работа основана на механизме чувствительного элемента, реагирующего на ускорение или наклон автомобиля.

Внутри катушки размещен маятниковый механизм или металлический шарик, которые удерживаются в нейтральном положении пружиной при нормальном движении. При резком замедлении или крене автомобиля инерционные силы смещают этот элемент, активируя систему блокировки.

Ключевые компоненты блокировки

Чувствительный элемент: маятник или шарик, смещающийся при ускорении ≥ 0.8g
Собачка (фиксатор): металлический штырь, блокирующий зубчатое колесо катушки
Предварительный натяжитель (в современных системах): пиропатрон, устраняющий слабину ремня при ДТП

Тип активации	Принцип срабатывания	Пример ситуации
Инерционная (удар)	Реагирует на резкое замедление	Лобовое столкновение
Наклонная	Блокирует катушку при крене > 15°	Опрокидывание автомобиля
Ручное	Механическая фиксация кнопкой	Установка детского кресла

Дополнительно катушка содержит торсионный вал – элемент деформации, который плавно скручивается при экстремальных нагрузках, снижая давление ремня на грудную клетку. Современные системы интегрируют с датчиками удара ЭБУ для синхронной работы с подушками безопасности.

Устройство и работа язычка замка

Язычок представляет собой штампованную металлическую пластину сложной геометрии, закреплённую на лямке ремня безопасности. Его ключевой элемент – фиксирующее отверстие прямоугольной или трапециевидной формы, расположенное в торцевой части. Боковые грани язычка имеют направляющие скосы, обеспечивающие точное позиционирование при вводе в замок.

Конструктивно язычок изготавливается из высокопрочной легированной стали толщиной 2-3 мм, что гарантирует сопротивление разрывным нагрузкам до 15-20 кН. Поверхность подвергается антикоррозионной обработке, а зона крепления к ремню оборудуется усиливающими накладками для предотвращения перетирания текстиля.

Принцип взаимодействия с замком

Процесс фиксации: При вставке язычка в приёмную щель замка направляющие скосы смещают подпружиненный фиксатор (шарик или штифт). После полного погружения фиксирующее отверстие совмещается с фиксатором, который под действием пружины заскакивает в отверстие, блокируя обратное движение.

Система разблокировки: Нажатие кнопки на замке активирует кулачковый механизм, который:

Сжимает пружину фиксатора
Выводит запорный элемент из отверстия язычка
Освобождает траекторию для извлечения пластины

Критичные параметры:

Допуск на размер отверстия: ±0,1 мм
Угол скоса направляющих: 45-60°
Рабочий ход фиксатора: 3-5 мм

Конструкция ответной части замка

Ответная часть (язычок) представляет собой металлическую пластину П-образной или Т-образной конфигурации, жестко закрепленную на лямке ремня безопасности. Её основная задача – надежная фиксация в замочном механизме при защёлкивании. Конструктивно язычок оснащается стандартизированными вырезами или отверстиями, которые точно совпадают с подвижными фиксирующими элементами (запорными штифтами или кулачками) внутри замка.

Для обеспечения износостойкости и прочности язычок изготавливается из высококачественной легированной стали методом штамповки. На его поверхности часто наносят противоскользящие насечки или покрытия, облегчающие вставку. Ключевым элементом является технологическое отверстие в центральной части, которое взаимодействует с блокирующим механизмом замка при аварийной нагрузке, предотвращая самопроизвольное раскрытие.

Основные компоненты и принцип взаимодействия

Фиксирующий паз/отверстие: Прямоугольный или овальный вырез, за который цепляется запорный штифт замка при закрытии.
Направляющий скос: Скошенные края язычка, обеспечивающие плавное вхождение в замок и автоматическое смещение штифта при защёлкивании.
Зона контакта: Утолщённые участки металла вокруг отверстия, рассчитанные на восприятие ударных нагрузок до 2-3 тонн.
Крепёжное ушко: Проушина для прошивки лямки ремня, часто усиленная двойным слоем металла или заклёпками.

Материал	Сталь марки 20ХГНР (цементируемая), реже – титановые сплавы
Толщина	2.0–3.5 мм (варьируется в зависимости от класса авто)
Тест на разрыв	Не менее 15 кН (по стандарту ECE R16)

Принцип работы основан на механическом зацеплении: при вставке язычка подпружиненный штифт замка выходит из зацепления, пропускает ответную часть, затем возвращается в отверстие, блокируя её. Для разблокировки используется кнопка, связанная с тросовым или электронным приводом, который принудительно отводит штифт из паза.

Механизм блокировки при резком торможении

Основной элемент системы – инерционный фиксатор, реагирующий на ускорение. Он содержит чувствительный шарик или маятник, свободно перемещающийся внутри специальной полости. При плавном движении автомобиля этот элемент сохраняет нейтральное положение.

Резкое замедление (например, при экстренном торможении или ударе) вызывает смещение шарика/маятника вперед по инерции. Это движение активирует блокирующий механизм. Шарик входит в зацепление с зубчатой рейкой или поворотной собачкой, жестко соединенной с катушкой ремня.

Ключевые компоненты и принцип срабатывания

Вот как взаимодействуют элементы механизма:

Чувствительный элемент: Шарик из стали или маятник на шарнире.
Блокирующая шестерня/собачка: Жестко связана с осью катушки.
Пружина возврата: Удерживает чувствительный элемент в исходном положении при нормальных условиях.

При срабатывании происходит следующее:

Инерционная сила преодолевает сопротивление пружины чувствительного элемента.
Сместившийся шарик/маятник зацепляет зубья шестерни или толкает блокирующую собачку.
Катушка ремня мгновенно стопорится, предотвращая разматывание ленты.

Важно: Порог срабатывания рассчитан так, чтобы механизм активировался только при действительно опасных замедлениях (обычно от 0.5g), игнорируя плавные остановки.

Состояние автомобиля	Положение чувствительного элемента	Статус катушки
Нормальное движение/плавный разгон	Нейтральное (удерживается пружиной)	Свободное вращение (ремень вытягивается)
Резкое торможение/удар	Смещен вперед (преодолел пружину)	Заблокирована (ремень зафиксирован)

Назначение преднатяжителей пиропатронного типа

Пиропатронные преднатяжители устраняют слабину ремня безопасности в момент столкновения, мгновенно подтягивая его к телу водителя и пассажиров. Это происходит до начала их смещения вперед по инерции, обеспечивая ранний контакт с удерживающей системой.

Срабатывание инициируется электронным блоком управления, который анализирует данные датчиков удара. При достижении пороговых значений ускорения подается электрический импульс, воспламеняющий пиротехнический заряд внутри механизма.

Ключевые функции и особенности

Мгновенное устранение зазора: Ликвидирует провисание ремня (обычно 10-15 см) за доли секунды (3-5 мс), предотвращая "эффект хлыста".
Синхронизация с подушками безопасности: Активируется одновременно с фронтальными airbag, создавая комплексную защитную систему.
Одноразовое действие: После срабатывания механизм требует замены, так как пиротехнический картридж расходуется полностью.

Принцип работы при ударе:

Датчики столкновения фиксируют критическое замедление.
ЭБУ подает ток на контакты пиропатрона.
Воспламенение заряда генерирует газ под высоким давлением.
Газ толкает поршень, который через трос наматывает ремень на вал катушки.

Без преднатяжителя	С преднатяжителем
Инерционное смещение до натяжения ремня	Ремень фиксирует тело до начала смещения
Риск удара о руль/панель	Снижение нагрузки на грудную клетку на 15-20%

Результатом работы является сокращение дистанции свободного движения человека, что прямо влияет на снижение травматизма при фронтальных и угловых столкновениях. Сила удержания распределяется равномернее, минимизируя риск повреждений позвоночника и внутренних органов.

Функционирование тормозного механизма катушки

Тормозной механизм катушки ремня безопасности активируется при резком движении ленты, например, во время экстренного торможения или удара. Он предотвращает неконтролируемое разматывание ремня, фиксируя его для удержания пассажира.

Основу механизма составляет инерционный замок, срабатывающий под действием сил ускорения. Внутри катушки расположен чувствительный элемент – металлический шарик или маятник, свободно перемещающийся в ограниченной полости. При резком изменении скорости (обычно > 0.8g) инерция смещает элемент вперёд или в сторону.

Принцип блокировки

Смещённый чувствительный элемент толкает рычаг, который зацепляет зубчатый храповой диск, жёстко связанный с валом катушки. Это приводит к мгновенной остановке вращения вала. Дополнительно срабатывает пружинный механизм, натягивающий ремень для устранения провисания.

Ключевые компоненты системы:

Чувствительный элемент: шарик/маятник, реагирующий на ускорение.
Храповой диск: зубчатое колесо, блокирующее вал.
Преднатяжитель (опционально): пиропатрон, подтягивающий ремень до срабатывания подушек безопасности.

Тип активации	Скорость срабатывания	Дополнительный эффект
Инерционный (ускорение)	0.8–1.5g	Блокировка вала катушки
Рывок ремня	> 2 м/с	Активация храпового механизма

После срабатывания разблокировка происходит вручную: лёгкое потягивание ремня освобождает храповик, возвращая чувствительный элемент в исходное положение. Механизм сохраняет работоспособность при многократных активациях.

Роль сенсоров удара в активации систем

Сенсоры удара, преимущественно акселерометры или датчики давления, непрерывно отслеживают параметры движения автомобиля. При резком замедлении, характерном для столкновения, они мгновенно фиксируют изменение скорости или деформацию кузова. Электрический сигнал от сенсоров передается в электронный блок управления (ЭБУ) системой безопасности.

ЭБУ анализирует полученные данные, сравнивая их с заданными пороговыми значениями. Если параметры соответствуют критериям аварии, блок управления отправляет команду на активацию пиропатронов преднатяжителей ремней безопасности. Это обеспечивает синхронное срабатывание системы за доли секунды до момента максимальной нагрузки на кузов.

Принципы взаимодействия компонентов

Точность срабатывания зависит от стратегии расположения сенсоров:

Фронтальные датчики в передних лонжеронах или моторном щите
Боковые сенсоры в стойках кузова или дверных панелях
Дополнительные датчики в центральном тоннеле для верификации сигнала

Критически важные характеристики сенсоров:

Параметр	Значение	Влияние на систему
Время реакции	1-5 мс	Определяет скорость активации преднатяжителя
Порог срабатывания	2-5g	Исключает ложные включения при резком торможении
Диапазон измерения	до 100g	Обеспечивает работу при любых типах столкновений

Современные системы используют мультикритериальные алгоритмы, сопоставляющие данные нескольких сенсоров для минимизации ошибок. Отказоустойчивая архитектура предусматривает дублирование каналов передачи сигнала к преднатяжителям.

Конструкция и материалы ленты ремня

Лента ремня безопасности изготавливается методом ткачества из высокопрочных синтетических полиэфирных нитей (чаще всего полиэстера), обеспечивающих исключительную устойчивость к растяжению и разрыву. Нити туго переплетаются особым саржевым или атласным плетением, формируя плотное, гибкое и износостойкое полотно. Такая структура гарантирует минимальную деформацию при резком нагружении во время ДТП, эффективно распределяя энергию удара по всей поверхности.

Для повышения комфорта и долговечности лента подвергается дополнительной обработке: термофиксации для стабилизации структуры, пропитке синтетическими смолами, уменьшающей трение при сматывании, и нанесению специальных покрытий, снижающих истирание. Стандартная ширина варьируется в пределах 46-52 мм, что оптимально для удержания пассажира без травмирования мягких тканей. Края ленты укрепляются двойной прострочкой или оплеткой для предотвращения растрепывания.

Ключевые элементы конструкции

Сердечник: Основу составляет сетка из переплетённых полиэфирных нитей толщиной 0,5-1,2 мм. Количество нитей достигает 100-300 на 10 см ширины.
Защитное покрытие: Наносится слой полимера (например, силикона) для снижения износа катушки инерционного механизма и обеспечения плавного хода ленты.
Краевая обработка: Усиленная кромка из термоскреплённой ленты или обметочного шва для сохранения целостности при эксплуатации.

Характеристика	Требование	Значение
Прочность на разрыв	ГОСТ/ECE R16	Не менее 22 кН (≈2.2 тонны)
Устойчивость к УФ	Сохранение прочности	>85% после 500 часов теста
Температурный диапазон	Работоспособность	-30°C до +85°C

Цвет ленты обычно серый или чёрный для маскировки загрязнений, но возможны варианты в тон интерьера. Современные разработки включают преднатяжители, мгновенно подтягивающие ленту при аварии, и ограничители усилия, плавно ослабляющие натяжение для снижения нагрузки на грудную клетку.

Способы регулировки высоты верхнего крепления

Регулировка высоты верхней точки крепления ремня безопасности обеспечивает правильное положение диагональной лямки относительно плеча пользователя. Это критически важно для эффективной работы системы при ДТП и комфорта в поездке.

Большинство современных автомобилей оснащены механизмом регулировки на стойке кузова (B-стойке). Конструктивно он реализован в виде направляющей с фиксатором, позволяющего изменять вертикальное положение анкерного крепления.

Типы регулировочных механизмов

Кнопочный фиксатор: Нажатие кнопки на пластиковом корпусе освобождает замок, позволяя перемещать крепление вручную по направляющей. Отпускание кнопки блокирует выбранную позицию.
Ползунковый переключатель: Вертикальное перемещение осуществляется скольжением самого крепления вдоль паза. Фиксация происходит автоматически за счет пружинных элементов при остановке в любом положении направляющей.
Рычажный механизм: Откидной рычаг на кронштейне оттягивается для разблокировки системы. После установки нужной высоты рычаг возвращается в исходное положение до щелчка.

Для корректной настройки диагональная лямка должна проходить через центр плеча, не касаясь шеи и не спадая с плечевого сустава. После регулировки обязательно проверьте надежность фиксации крепления, попытавшись сместить его вверх-вниз без активации механизма разблокировки.

Принцип работы аварийной блокировки катушки

Аварийная блокировка катушки срабатывает при резком изменении скорости автомобиля или критическом угле наклона. Основным чувствительным элементом является инерционный шарик или маятниковый механизм, размещенный внутри модуля катушки. При нормальном движении шарик удерживается в исходном положении пружиной, не препятствуя свободному вытягиванию и сматыванию ремня.

При резком торможении или ударе (ускорение ~2.5-3 g) инерционная сила преодолевает сопротивление пружины, смещая шарик вперед. Движущийся шарик воздействует на фиксирующую планку, которая мгновенно поворачивается и входит в зацепление с зубьями внутренней шестерни катушки. Это создает механическую блокировку вращения шпули, предотвращая дальнейшее разматывание ремня и удерживая пассажира в кресле.

Дополнительные механизмы активации

Современные системы используют два независимых принципа блокировки:

Инерционный механизм: Реагирует на скорость вытягивания ремня (более 1-1.5 м/с)
Электронный механизм: Срабатывает от сигнала датчиков удара ЭБУ автомобиля через пиропатрон или соленоид

Тип блокировки	Активатор	Время срабатывания
Механическая (инерционная)	Шарик/маятник	15-25 мс
Электронная	Сигнал ЭБУ	10-15 мс

После блокировки возврат в рабочее состояние происходит автоматически при плавном отпускании ремня благодаря храповому механизму. Преднатяжители (при наличии) синхронизируют работу с блокировкой катушки, устраняя провисание ремня до момента фиксации тела.

Устройство ограничителя усилия натяжения

Ограничитель усилия натяжения – механизм, предотвращающий травмы грудной клетки и ключицы при резком замедлении автомобиля. Он интегрирован в катушку инерционного ремня безопасности и срабатывает при превышении порогового усилия на лямку.

Основной принцип работы основан на контролируемой деформации или смещении специальных элементов. При аварии инерционный замок фиксирует ремень, а избыточное давление тела на лямку активирует ограничитель.

Конструктивные типы ограничителей

Существует три распространённых типа устройств:

Торсионный вал: Металлический стержень, соединяющий катушку с механизмом блокировки. При критической нагрузке скручивается, плавно отпуская ремень на 10-15 см.
Деформируемая скоба/пластина: U-образный элемент из расчётного металла, который выпрямляется под давлением, ослабляя натяжение.
Шарнирный механизм: Система рычагов с прецизионным срезным штифтом. Штифт разрушается при перегрузке, позволяя рычагам сместиться.

Тип ограничителя	Активирующее усилие	Степень удлинения ремня
Торсионный вал	2–6 kN	До 15 см
Деформируемая скоба	3–4 kN	8–12 см
Шарнирный механизм	4–7 kN	5–10 см

Важно: Ограничитель всегда работает совместно с преднатяжителем, который мгновенно убирает слабину ремня. Пиковая нагрузка снижается на 20-40% за счёт ступенчатого или плавного ослабления натяжения. В премиальных системах используются многоступенчатые ограничители, адаптирующиеся к тяжести столкновения и параметрам пассажира.

Особенности крепления точек ремня к кузову

Крепление точек ремня безопасности к кузову автомобиля выполняется через специальные усиленные силовые элементы каркаса. Нижние анкерные точки фиксируются к порогам или силовым тоннелям кузова с помощью кронштейнов повышенной прочности, рассчитанных на экстремальные нагрузки при ударе.

Верхняя точка крепления (для плечевого сегмента) интегрируется в стойку кузова через мощный болтовой узел или сварной кронштейн. Зона установки дополнительно укрепляется стальными накладками для предотвращения деформации металла и обеспечивает векторное распределение энергии по силовой структуре салона.

Ключевые технические требования

Использование металла толщиной 2-3 мм в зонах креплений
Применение термообработанных болтов класса 8.8 или выше
Обязательное тестирование узлов на нагрузку свыше 15 кН

Тип точки	Локализация на кузове	Способ крепления
Нижняя (тазобедренная)	Порог между сиденьями	Кронштейн с 3 болтами
Верхняя (диагональная)	Стойка B или C	Сквозной болт с усиливающей пластиной
Замок	Центральный тоннель	Вварная гайка + скобы

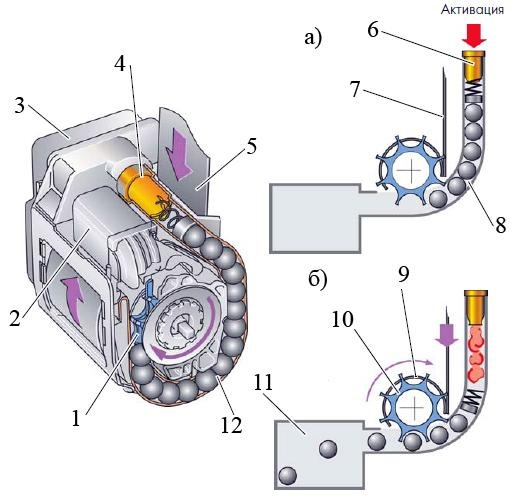

Алгоритм срабатывания пиропатронных преднатяжителей

Срабатывание инициируется при обнаружении аварийной ситуации датчиками удара или замедления автомобиля. Электронный блок управления анализирует данные в реальном времени, определяя необходимость активации системы безопасности.

При достижении критических параметров столкновения блок управления формирует электрический импульс. Этот сигнал мгновенно передается на пиротехнический модуль преднатяжителя для активации.

Детонация заряда: Электрический импульс поджигает твердотопливный пиропатрон, вызывая контролируемый микровзрыв.
Газогенерация: Сгорание заряда производит сжатый газ, создающий высокое давление в камере механизма.
Приведение в действие поршня: Расширяющийся газ толкает поршень, соединенный с тросом ременного механизма.
Натяжение ленты: Поршень через трос проворачивает вал катушки, устраняя слабину ремня безопасности.
Фиксация положения: Зубчатая муфта блокирует обратное вращение катушки, сохраняя натяжение до снятия нагрузки.

Весь цикл завершается за 15-30 миллисекунд, опережая смещение тела пассажира при ударе. Сработавшие преднатяжители требуют замены.

Схема размещения датчиков в системе безопасности

Основные датчики интегрируются в блок управления подушками безопасности (ECU), расположенный обычно в центральном тоннеле или под передними сиденьями. Этот модуль получает данные от сети сенсоров для анализа тяжести столкновения и определения момента срабатывания преднатяжителей. Параллельно датчики удара размещаются в передней части кузова (за бамперами), боковых стойках и задних крыльях для фиксации деформаций в любом векторе воздействия.

Дополнительные сенсоры встроены непосредственно в механизмы ремней: датчики присутствия пассажира на сиденьях (в подушках кресел или защелках ремней), датчики скорости сматывания лямки (в инерционных катушках) и датчики натяжения (в пряжках или креплениях). Сигналы от этих элементов позволяют ECU адаптировать силу преднатяга в зависимости от веса человека и динамики аварии.

Ключевые типы датчиков и их расположение

Акселерометры/гироскопы – в блоке ECU: определяют вектор и силу удара
Датчики удара – передние/боковые зоны кузова: первичное обнаружение столкновения
Датчики занятости сидений – в обивке кресел: идентификация пассажира
Датчики катушки – в механизме сматывания ремня: скорость разматывания ленты
Датчики натяжения – в пряжке или язычке ремня: контроль усилия пристегивания

Тип датчика	Функция	Типовое расположение
Пьезоэлектрический акселерометр	Фиксация резкого замедления	Центральный блок ECU, передние лонжероны
Магниторезистивный сенсор	Контроль вращения катушки ремня	Корпус инерционной катушки
Тензометрический датчик	Измерение нагрузки на пряжку	Механизм замка ремня безопасности

Сигналы со всех сенсоров обрабатываются ECU за 15-40 мс, после чего активируются пиропатроны преднатяжителей. Важно: неисправность любого датчика регистрируется системой диагностики и приводит к отключению функций преднатяга с индикацией ошибки на приборной панели.

Типы замковых механизмов по способу крепления

Замковые механизмы ремней безопасности различаются по месту и методу установки, что напрямую влияет на их функциональность и взаимодействие с другими элементами автомобиля. Надежность фиксации и скорость срабатывания зависят от типа крепления.

Основные варианты установки учитывают конструктивные особенности сидений и требования к безопасности. Выбор конкретного типа определяется компоновкой салона и необходимостью обеспечения оптимального угла натяжения ремня.

Тип крепления	Описание	Особенности
Кузовное	Замок жестко фиксируется болтами к стойке кузова или полу автомобиля	Высокая надежность Стабильное положение Требует усиленных точек крепления на кузове
Сиденьевое	Механизм интегрирован в каркас сиденья через кронштейны	Сохраняет правильное положение при регулировке сиденья Снижает риск перекоса ремня Усложняет конструкцию сиденья
Комбинированное	Сочетает крепление к сиденью с дополнительной фиксацией к кузову	Повышенная устойчивость к нагрузкам Используется в спортивных моделях Сложный монтаж

Конструкция направляющих колец и петли

Направляющие кольца выполняются из высокопрочного пластика или металла, обеспечивая минимальное трение при движении ленты. Их внутренняя поверхность имеет гладкое полированное покрытие, предотвращающее перетирание ремня. Кольца жестко крепятся к кузовным стойкам или каркасу сиденья через стальные кронштейны.

Петля (язычок) изготавливается методом штамповки из легированной стали толщиной 2-3 мм. Центральный элемент конструкции – прямоугольная прорезь, точно соответствующая геометрии замкового механизма. На боковой грани размещается кнопка аварийного отстегивания с пружинным приводом, соединенная с блокировочным штифтом.

Ключевые элементы и их взаимодействие

Компонент	Функция	Механизм работы
Направляющее кольцо	Корректировка траектории ремня	Снижает усилие вытягивания, распределяет нагрузку при резком торможении
Подвижная петля	Фиксация в замке	Защелкивается пружинной задвижкой замка при давлении >20 Н
Регулировочная рамка	Изменение высоты положения	Фиксатор с зубчатым храповым механизмом на вертикальной стойке

Совместная работа компонентов обеспечивает:

Свободное скольжение ленты через кольца при плавных движениях
Мгновенную блокировку при рывках благодаря инерционным элементам в кронштейнах
Надежную фиксацию язычка в замке при нагрузках до 15 кН

Система самоподтягивания ремней в премиальных авто

Система автоматического подтягивания ремней безопасности устраняет провисание лямок при посадке водителя и пассажиров, обеспечивая плотное прилегание к телу до начала движения. Это достигается за счет электромеханических натяжителей, интегрированных в крепления ремня, которые мгновенно реагируют на сигналы от датчиков автомобиля.

При запуске двигателя или включении зажигания активируется предварительное натяжение: ремни плавно подтягиваются, фиксируя положение тела без дискомфорта. В процессе движения система продолжает мониторинг через сеть сенсоров (акселерометры, датчики руля и педалей), динамически корректируя усилие при резких маневрах или торможении.

Ключевые компоненты и функции

Управляющая электроника анализирует данные в реальном времени:

Скорость вращения руля и угол поворота
Сила нажатия на педаль тормоза/акселератора
Показания акселерометров и гироскопов

Дополнительные возможности в топовых комплектациях:

Синхронизация с системой предаварийной безопасности: подтягивание ремней при риске столкновения
Адаптация под вес пассажира (с использованием датчиков в сиденьях)
Ослабление натяжения после ДТП для облегчения эвакуации

Производитель	Торговое название	Особенность
Mercedes-Benz	PRE-SAFE® Impulse	Смещает пассажира вглубь кресла перед ударом
BMW	Active Seatbelts	Двойные двигатели для фронтальных и боковых ударов
Volvo	Pyro-Technic Pretensioner	Пиропатронный механизм для экстренных ситуаций

Энергопоглощающие элементы в катушках ремня сохраняют заданное натяжение при ДТП, поэтапно удлиняясь для снижения перегрузок. После аварии электроприводы автоматически ослабляют фиксацию на 5-10 см, обеспечивая возможность быстрого покидания салона.

Проверка исправности компонентов при техобслуживании

Систематическая проверка всех элементов ремня безопасности критически важна для обеспечения его корректной работы в аварийной ситуации. Техническое обслуживание должно включать детальный осмотр каждого компонента на предмет износа, повреждений или признаков деградации материалов.

Проверки проводятся в строгом соответствии с регламентами производителя транспортного средства с использованием утверждённых методик. Особое внимание уделяется узлам, непосредственно отвечающим за удержание пассажира и срабатывание механизмов блокировки.

Ключевые компоненты для диагностики

Лента ремня: Контроль порезов, перетирания, ожогов, химических повреждений, неравномерного вытягивания/сматывания.
Замочное устройство (защёлка): Тестирование плавности входа/выхода язычка, отсутствия самопроизвольного расстёгивания, целостности корпуса и кнопки.
Инерционные катушки: Проверка блокировки при резком дёргании ленты и наклоне, плавности сматывания, отсутствия заеданий.
Крепёжные элементы (анкеры, болты): Визуальный осмотр на коррозию, деформации, следы смещения; контроль момента затяжки.
Преднатяжители (если установлены): Визуальная оценка состояния (вмешательство недопустимо), проверка диагностических кодов ЭБУ.
Направляющие петли и регуляторы высоты: Оценка подвижности, отсутствия деформаций, надёжности фиксации в выбранном положении.

Процедуры проверки

Визуальный осмотр всей длины ленты при полном вытягивании.
Тест блокировки катушки: резкое выдёргивание ленты под разными углами.
Функциональная проверка замка: многократное застёгивание/расстёгивание.
Контроль усилия сматывания (должно быть равномерным, без рывков).
Проверка состояния и надёжности крепления всех точек фиксации к кузову.
Сканирование системы SRS на наличие ошибок (для ремней с преднатяжителями).

Критерии браковки компонентов

Компонент	Неисправность	Действие
Лента	Надрывы нитей основы, оплавления, химическое разложение, сильное вытягивание	Замена ремня в сборе
Замок	Заедание язычка, треснувший корпус, нефиксирующаяся кнопка	Замена замка или узла в сборе
Катушка	Не блокируется при рывке, не сматывается, заклинивание	Замена катушки или ремня в сборе
Крепление	Коррозия, деформация, нарушение резьбы, ослабление затяжки	Замена крепёжных деталей/анкеров

Список источников

При подготовке материала использовались технические стандарты, учебные пособия и документация производителей автомобильных компонентов. Акцент сделан на принципах работы, конструктивных элементах и современных разработках в области пассивной безопасности.

Основные источники включают нормативные документы, специализированную литературу и официальные технические спецификации. Приведенный перечень отражает ключевые материалы по теме.

ГОСТ Р 41.16-2005 "Единообразные предписания, касающиеся ремней безопасности"
Правила ЕЭК ООН №16 "О безопасности удерживающих систем"
Авторемонт №7 "Устройство систем пассивной безопасности" (И. П. Плеханов)
Bosch Automotive Handbook (12th Edition) - раздел "Restraint Systems"
Техническая документация ZF Friedrichshafen AG (модули преднатяжителей)
SAE J1404 "Standard for Seat Belt Hardware"
Патенты US 3841654A "Inertia-responsive locking mechanism"
ISO 3770:2022 "Road vehicles - Safety belt anchorages"
Учебное пособие "Конструкция автомобиля" (В. К. Вахламов)
Технические бюллетени NHTSA (Crash Test Reports)
