Устройство двигателя 1ZZ - конструкция и принцип работы

Статья обновлена: 18.08.2025

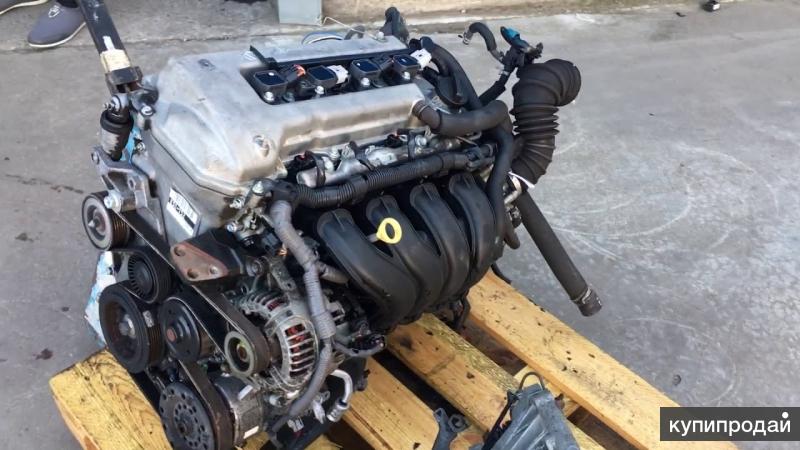

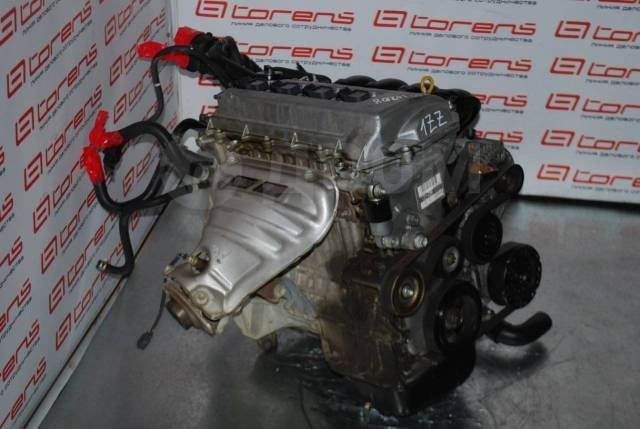

Двигатель 1ZZ-FE – это бензиновый силовой агрегат производства Toyota, выпускавшийся с 1998 года.

Четырехцилиндровый 16-клапанный мотор с алюминиевым блоком цилиндров стал одним из массовых представителей серии ZZ.

Конструкция включает систему изменения фаз газораспределения VVT-i на впуске, цепной привод ГРМ и электронный впрыск топлива.

Двигатель разработан для баланса мощности, экономичности и надежности в компактных автомобилях.

Поколение и модельный ряд Toyota с 1ZZ

Двигатель 1ZZ-FE дебютировал в 1998 году и устанавливался преимущественно на компактные и среднеразмерные модели Toyota. Он заменил устаревшие силовые агрегаты серий 4A-FE и 5A-FE, став основой для нового поколения экономичных и экологичных автомобилей бренда. Производство продолжалось до середины 2000-х годов, после чего 1ZZ уступил место более совершенным моторам серий NZ и ZR.

Конструкция 1ZZ изначально проектировалась с акцентом на снижение трения и массы: алюминиевый блок цилиндров, тонкостенные чугунные гильзы, облегченные поршни и шатуны. Система изменения фаз газораспределения VVT-i на впуске (появилась с 2000 года) оптимизировала параметры крутящего момента и расхода топлива. Мотор сочетался с 5-ступенчатой МКПП или 4-ступенчатой АКПП.

Основные модели с двигателем 1ZZ-FE

• Corolla (E110/E120/E130): базовый вариант для глобального рынка (1997-2007 гг.), включая седан, хэтчбек и универсал.
• Corolla Spacio (E110): компактвэн на платформе Corolla (1997-2001 гг.).
• Celica (ZZT230): спортивное купе 7-го поколения (1999-2006 гг.) в комплектациях SS-I и SS-II.
• Matrix / Voltz (E130): компактный кроссовер-хэтчбек (2002-2008 гг.), совместная разработка с Pontiac.
• Avensis (T250): для европейского рынка (2000-2003 гг.) в кузовах седан и универсал.
• MR2 Spyder (ZZW30): среднемоторный родстер 3-го поколения (1999-2007 гг.).
• Pontiac Vibe: североамериканский "близнец" Toyota Matrix (2002-2009 гг.).

Технические характеристики в модельном ряду

Модель	Годы выпуска	Мощность (л.с.)	Особенности
Corolla E120	2000-2006	129-140	VVT-i с 2000 г., факультативный сажевый фильтр
Celica ZZT230	1999-2006	140	Спортивная настройка впуска, 6-ступ. МКПП опционально
MR2 Spyder	1999-2007	138	Сухой картер, низкое расположение для баланса веса

Модификации 1ZZ для разных автомобилей отличались настройками ЭБУ, системой впуска и выпуска. Например, версия для Celica и MR2 развивала мощность 140 л.с. за счет доработанного коллектора и программного обеспечения, тогда как базовый Corolla выпускался с 129 л.с. Экологические стандарты также влияли на исполнение: японские JDM-модели оснащались сажевыми фильтрами D-4, а для рынка Северной Америки выпускался вариант 1ZZ-FED с усиленным блоком цилиндров после рекламации 2002 года.

Годы производства и эволюция серии

Двигатель 1ZZ-FE выпускался с 1998 по 2007 год, дебютировав на Toyota Corolla (E120) и быстро распространившись на модели Celica, Matrix, Avensis, RAV4 первого поколения и Picnic. Изначально разработанный как экономичный и экологичный силовой агрегат, он пришел на смену устаревшим моторам серии A.

Эволюция серии сопровождалась ключевыми модификациями: в 2000 году появилась версия 1ZZ-FE VVT-i с системой изменения фаз газораспределения на впускном валу для оптимизации мощности и расхода топлива. В 2003 году внедрена усовершенствованная система зажигания (индивидуальные катушки на свечу), а также доработана конструкция маслосъемных колец для решения проблемы повышенного расхода масла в ранних версиях.

Основные этапы развития

Технические изменения затронули несколько аспектов:

• Блок цилиндров и ГБЦ: Сохранение алюминиевой конструкции с чугунными гильзами. Усиление элементов блока в поздних сериях.
• Система смазки: Увеличение пропускной способности масляных каналов в 2002 году для улучшения циркуляции.
• Электроника: Переход на 32-битный ЭБУ в 2003 году с адаптивными алгоритмами управления впрыском и зажиганием.
• Топливная система: Замена форсунок на более производительные (2001 г.), повышение давления в топливной рампе (2004 г.).

Сравнение ранних и поздних модификаций:

Параметр	1998-2000	2003-2007
Маркировка	1ZZ-FE	1ZZ-FE VVT-i
Мощность	110-120 л.с.	129-136 л.с.
Система зажигания	Трамблер	Индивидуальные катушки
ЭБУ	16-битный	32-битный

Производство завершилось в связи с переходом на более совершенные двигатели серий ZR и NZ. Ключевыми причинами снятия с конвейера стали ужесточение экологических норм (Евро-4) и появление технологий Dual VVT-i и Valvematic, которые 1ZZ-FE не получил.

Базовые технические характеристики: объем, мощность, крутящий момент

Двигатель 1ZZ-FE представляет собой 4-цилиндровый бензиновый агрегат с рядной компоновкой и алюминиевым блоком цилиндров. Его конструкция включает DOHC-газораспределительный механизм с 4 клапанами на цилиндр и систему изменения фаз VVT-i на впускном валу, обеспечивающую оптимизацию характеристик на разных режимах работы.

Типовые эксплуатационные параметры двигателя демонстрируют баланс между эффективностью и тяговитостью. Основные показатели варьируются в зависимости от года выпуска и рынка сбыта, но сохраняют общую конструктивную идентичность.

Ключевые показатели

• Рабочий объем: 1794 см³ (1.8 л)
• Максимальная мощность: 130–140 л.с. (96–103 кВт) при 5600–6400 об/мин
• Пиковый крутящий момент: 161–171 Н·м при 4200–4400 об/мин

Характеристика	Значение	Диапазон оборотов
Мощность	136 л.с. (типовое)	6000 об/мин
Крутящий момент	170 Н·м (типовое)	4200 об/мин

Степень сжатия составляет 10.0:1, что требует использования бензина с октановым числом не ниже АИ-92. Электронная система управления (ECU) регулирует впрыск топлива через форсунки и момент зажигания, адаптируя работу мотора под нагрузку и условия эксплуатации.

Сравнение с другими двигателями серии ZZ (2ZZ, 3ZZ)

Двигатель 1ZZ-FE занимает базовое положение в линейке ZZ, отличаясь простотой конструкции и ориентированностью на надежность и топливную экономичность. Его ключевая роль – обеспечение невысокой стоимости владения и плавной работы в повседневной эксплуатации, что сделало его массовым решением для моделей вроде Toyota Corolla или Avensis начальных комплектаций.

При сравнении с собратьями по серии – высокооборотным 2ZZ-GE и более компактным 3ZZ-FE – становятся очевидны принципиальные различия в инженерных решениях и целевой аудитории. Эти различия затрагивают не только технические характеристики, но и философию применения, напрямую влияя на динамику, ресурс и сложность обслуживания силовых агрегатов.

Основные технические и эксплуатационные отличия

Параметр	1ZZ-FE	2ZZ-GE	3ZZ-FE
Рабочий объем	1.8 л (1794 см³)	1.8 л (1796 см³)	1.6 л (1598 см³)
Мощность / Крутящий момент	~130-140 л.с. / ~170 Н·м	~190 л.с. (с VVTL-i) / ~180 Н·м	~110 л.с. / ~150 Н·м
Головка блока цилиндров	Алюминиевая, 16 клапанов, DOHC, VVT-i (только впуск)	Алюминиевая, 16 клапанов, DOHC, VVTL-i (переключение профиля кулачков)	Алюминиевая, 16 клапанов, DOHC, VVT-i (только впуск)
Материал блока цилиндров	Алюминий	Алюминий	Алюминий
Ход поршня / Диаметр цилиндра	Длинноходный (91.5×68.2 мм)	Квадратный (82×82 мм)	Длинноходный (79×81.5 мм)
Степень сжатия	10.0:1	11.5:1	10.0:1
Особенности	Балансирные валы, фазовращатель на впуске	Система VVTL-i (Lift), высокая степень сжатия, облегченные компоненты	Уменьшенный объем, фазовращатель на впуске
Эксплуатационный фокус	Надежность, экономичность, плавность	Спортивная динамика, высокие обороты (до 8200 об/мин)	Бюджетная экономичность, компактность
Типичное применение	Toyota Corolla (E120), Avensis, Matrix	Toyota Celica GT-S, Corolla T-Sport/XR-S, Lotus Elise/Exige	Toyota Corolla (E120/E150, некоторые рынки), Avensis (1.6)

Главное отличие 1ZZ от 2ZZ кроется в отсутствии системы VVTL-i, которая у 2ZZ обеспечивала резкий прирост мощности после ~6200 об/мин за счет изменения высоты подъема впускных клапанов. Это делает 1ZZ значительно проще конструктивно, дешевле в производстве и обслуживании, но лишает его высокооборотного "заряда" 2ZZ. Дополнительно 2ZZ имеет более высокую степень сжатия и облегченные поршни/шатуны.

По сравнению с 3ZZ, 1ZZ выигрывает в объеме и мощности, оставаясь в том же классе надежности и экономичности. 3ZZ, как младший в линейке, создавался для рынков с жесткими налоговыми рамками по литражу или для базовых версий, где приоритет – минимальная цена и расход топлива, а не динамика. Оба двигателя (1ZZ и 3ZZ) используют только впускной VVT-i и не имеют сложной механики изменения высоты подъема клапанов, как 2ZZ.

Конструкция алюминиевого блока цилиндров

Блок цилиндров двигателя 1ZZ выполнен методом литья под высоким давлением из алюминиевого сплава, что обеспечивает существенное снижение общей массы силового агрегата. Внутри блока интегрированы чугунные гильзы цилиндров, запрессованные в процессе изготовления для создания износостойких рабочих поверхностей.

Конструкция включает усиленные перегородки между цилиндрами и продольные опорные шпильки, компенсирующие меньшую по сравнению с чугуном жесткость алюминия. Система масляных каналов интегрирована непосредственно в стенки блока, обеспечивая эффективную смазку коренных подшипников коленчатого вала.

Ключевые особенности

• Система охлаждения: Водяная рубашка окружает гильзы цилиндров по всей высоте, с усиленными зонами охлаждения вокруг выпускных клапанов
• Опора коленвала: Нижняя часть блока формирует постель для пяти коренных подшипников с поперечными перегородками
• Термокомпенсация (Open-Deck): Верхняя часть гильз открыта для свободного теплового расширения, предотвращая деформацию

Диаметр цилиндра	79.0 мм
Расстояние между осями цилиндров	88.5 мм
Толщина стенок водяной рубашки	5.5 мм

Особенности чугунных гильз цилиндров

В двигателе 1ZZ применяются запрессованные сухие гильзы из высокопрочного чугуна. Они монтируются в алюминиевый блок цилиндров при сборке силового агрегата. Данная конструкция обеспечивает оптимальный компромисс между массой блока (за счет алюминия) и износостойкостью рабочих поверхностей цилиндров.

Чугунные гильзы отличаются высокой термостойкостью и способностью сохранять геометрию под нагрузкой. Микроструктура чугуна естественным образом удерживает масляную пленку, что снижает трение поршневых колец. Для дополнительного упрочнения поверхность гильз подвергается хонингованию с созданием специфического микрорельефа.

Ключевые характеристики

Основные преимущества:

• Исключительная износостойкость даже при высоких температурах
• Минимальная деформация при тепловом расширении
• Эффективное рассеивание тепла через алюминиевый блок
• Возможность ремонтной расточки при износе

Технологические особенности производства:

1. Центробежное литье для равномерной плотности материала
2. Легирование никелем и хромом для повышения твердости
3. Термообработка для снятия внутренних напряжений
4. Прецизионная механическая обработка посадочных поверхностей

Параметр	Значение
Толщина стенки	2.5-3.0 мм
Твердость поверхности	190-220 HB
Тип посадки	Натяг 0.05-0.08 мм

Главным ограничением гильз является их относительно высокая масса по сравнению с алюсиловым покрытием. Также при перегреве двигателя возможна деформация гильз из-за разницы коэффициентов теплового расширения чугуна и алюминия, что требует сложного ремонта.

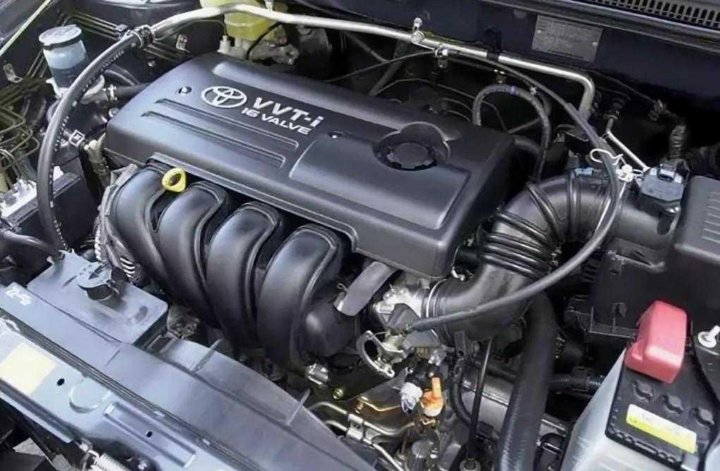

Система изменения фаз газораспределения VVT-i

Система VVT-i (Variable Valve Timing intelligent) на двигателе 1ZZ-FE управляет исключительно впускным распредвалом, оптимизируя момент открытия/закрытия впускных клапанов в зависимости от режима работы двигателя. Основной элемент системы – гидравлический фазовращатель, интегрированный в шкив впускного распредвала. Управление осуществляется через электромагнитный клапан (OCV – Oil Control Valve), регулирующий подачу моторного масла под давлением.

Блок управления двигателя (ECU) анализирует данные с датчиков (положения коленвала, распредвала, температуры, нагрузки) и рассчитывает оптимальный угол опережения впускных клапанов. При низких оборотах фазы смещаются для улучшения стабильности холостого хода и экономии топлива. На высоких оборотах система обеспечивает раннее открытие впускных клапанов, увеличивая наполнение цилиндров и максимальную мощность.

Ключевые компоненты системы

• Фазовращатель (муфта VVT-i): Гидравлический механизм на впускном распредвале, изменяющий его угол относительно коленвала за счет давления масла.
• Электромагнитный клапан (OCV): Регулирует направление и интенсивность потока масла к фазовращателю на основе сигналов ECU.
• Датчик положения распредвала (CMP): Мониторит фактический угол поворота впускного вала для обратной связи с блоком управления.
• Масляные каналы: Специальные магистрали в ГБЦ и распредвале для подачи масла к фазовращателю.

Принцип работы фазовращателя

Режим	Действие OCV	Эффект
Опережение	Направляет масло в полость "раннего" угла	Впускные клапаны открываются раньше
Задержка	Перенаправляет масло в полость "позднего" угла	Впускные клапаны открываются позже
Удержание	Блокирует масляные каналы	Фиксирует текущее положение распредвала

Максимальный угол корректировки составляет 40-45° по углу поворота коленвала. При неисправностях (засорение клапана, низкое давление масла) ECU переводит систему в аварийный режим, фиксируя фазы в среднем положении, что сопровождается загоранием индикатора "Check Engine".

Компоновка ремня ГРМ и двух распредвалов

Ремень ГРМ двигателя 1ZZ-FE синхронизирует вращение коленчатого вала с двумя верхними распредвалами (DOHC): впускным и выпускным. Он охватывает шестерню коленвала, зубчатые шкивы обоих распредвалов, а также шкив водяного насоса, расположенный в нижней части контура. Натяжной ролик и успокоитель интегрированы в схему для поддержания оптимального натяжения и гашения колебаний.

Распредвалы размещены параллельно в алюминиевой головке блока цилиндров. Впускной вал управляет клапанами, подающими топливовоздушную смесь, выпускной – отвечает за открытие выпускных клапанов. Шкивы распредвалов оснащены метками для точной установки фаз ГРМ относительно меток на шкиве коленвала и корпусе двигателя.

Ключевые элементы системы

Компонент	Функция
Ремень ГРМ	Передача вращения с коленвала на распредвалы и водяной насос
Натяжной ролик	Автоматическая регулировка натяжения ремня
Успокоитель	Подавление вибраций ремня
Водяной насос	Циркуляция охлаждающей жидкости (приводится ремнём)

Принцип работы: Коленвал передаёт вращение через ремень ГРМ на распредвалы, обеспечивая синхронное открытие/закрытие клапанов. Зубчатая конструкция ремня исключает проскальзывание. Защитный кожух предотвращает контакт с пылью и маслом.

Поршневая группа: материал и форма поршней

Поршни двигателя 1ZZ изготовлены из алюминиевого сплава с высоким содержанием кремния (до 18%), что обеспечивает низкий коэффициент теплового расширения и повышенную износостойкость. Материал отливается под высоким давлением, а юбка поршня покрыта антифрикционным графитовым слоем для уменьшения трения о стенки цилиндра. Внутри поршня интегрированы стальные термокомпенсационные вставки, стабилизирующие геометрию при температурных перепадах.

Форма поршней включает плоское днище с характерными выемками, предотвращающими контакт с клапанами при работе системы VVT-i. Юбка имеет бочкообразный профиль и овальное сечение для компенсации тепловой деформации. Верхняя часть содержит три канавки: две для компрессионных колец и одну для маслосъемного кольца, с фасками для предотвращения задиров.

Ключевые элементы конструкции

• Поршневой палец: стальной, полый, плавающего типа с фиксацией стопорными кольцами
• Кольцевая группа:
  1. Верхнее компрессионное кольцо - бочкообразное с молибденовым напылением
  2. Нижнее компрессионное кольцо - коническое с канавкой для сбора масла
  3. Маслосъемное кольцо - составное с пружинным расширителем

Коленчатый вал и шатуны: особенности конструкции

Коленчатый вал двигателя 1ZZ-FE изготовлен методом ковки из высокопрочной углеродистой стали, что обеспечивает устойчивость к ударным нагрузкам и износу. Его конструкция включает пять коренных шеек и четыре шатунных шейки, расположенных под углом 180° для сбалансированной работы рядного 4-цилиндрового агрегата. На переднем конце вала закреплен демпфер крутильных колебаний, а фланец задней части соединяется с маховиком.

Шатуны выполнены методом горячей штамповки из легированной стали с H-образным сечением стержня, оптимизирующим соотношение прочности и массы. Верхняя головка шатуна соединяется с поршневым пальцем плавающего типа через бронзовые втулки, а нижняя разъемная головка оснащается сталеалюминиевыми вкладышами с антифрикционным покрытием. Крышки шатунов фиксируются на коленвале болтами с угловой затяжкой.

Ключевые технологические решения

• Упрочнение поверхностей: Шейки коленвала обработаны высокочастотной закалкой для повышения износостойкости, а галтели имеют радиусную форму для снижения концентрации напряжений.
• Система смазки: Масло подается к коренным подшипникам через каналы в блоке цилиндров, а к шатунным шейкам – по наклонным отверстиям в теле коленвала.
• Балансировка: На противовесах коленвала выполнены высверленные зоны для динамической балансировки узла в сборе с маховиком и сцеплением.

Компонент	Характеристика	Особенность 1ZZ
Коленчатый вал	Диаметр шатунных шеек	42 мм с полированной поверхностью
Шатунные вкладыши	Толщина	1.5 мм с алюминиево-оловянным слоем
Шатунные болты	Тип затяжки	Одноразовые, с углом доворота 90°

Головка блока цилиндров и клапанный механизм

Головка блока цилиндров двигателя 1ZZ-FE изготовлена из алюминиевого сплава и крепится к блоку цилиндров болтами через металлопакетную прокладку. В её конструкции интегрированы каналы системы охлаждения, масляные магистрали и впускные/выпускные каналы с оптимизированной геометрией для улучшения наполнения цилиндров. Верхняя часть ГБЦ закрыта алюминиевой крышкой с резиновым уплотнителем, обеспечивающей доступ к клапанному механизму для обслуживания.

Клапанный механизм 1ZZ использует схему DOHC (два распределительных вала в головке) с 4 клапанами на цилиндр (16 клапанов в общей сложности). Распредвалы – литые из чугуна – приводятся в движение зубчатым ремнём ГРМ от коленчатого вала. Управление фазами газораспределения осуществляется гидравлическими толкателями, исключающими необходимость ручной регулировки зазоров. Каждый клапан (8 впускных, 8 выпускных) оснащён двумя коническими пружинами и тарелками, фиксируемыми сухариками.

Ключевые компоненты механизма

• Распределительные валы: Один вал управляет впускными клапанами, второй – выпускными. Кулачки имеют переменный профиль для оптимизации подъёма клапанов на разных оборотах.
• Гидрокомпенсаторы: Автоматически поддерживают нулевой тепловой зазор между кулачком распредвала и толкателем клапана за счёт давления моторного масла.
• Клапаны: Впускные – большего диаметра (для улучшения подачи топливно-воздушной смеси), выпускные – из жаропрочной стали. Сёдла клапанов запрессованы в ГБЦ.

Особенности работы

При вращении распредвалов кулачки воздействуют на толкатели, которые передают усилие через гидрокомпенсаторы на стержни клапанов. Впускные клапаны открываются на такте впуска под действием соответствующего кулачка, а выпускные – на такте выпуска. Пружины возвращают клапаны в закрытое положение после прохода кулачка. Масло подаётся к гидрокомпенсаторам через каналы в ГБЦ под давлением, создаваемым масляным насосом.

Система впуска и дроссельная заслонка

Система впуска двигателя 1ZZ отвечает за подачу и дозирование воздуха для образования топливно-воздушной смеси. Она включает воздушный фильтр, впускной патрубок, датчики расхода/давления воздуха и дроссельный узел. Воздух проходит через фильтр, очищается от примесей и направляется к дроссельной заслонке, где регулируется его объем перед поступлением во впускной коллектор.

Дроссельная заслонка – ключевой регулирующий элемент системы, напрямую влияющий на мощность и обороты двигателя. Она представляет собой круглую поворотную пластину, размещенную в отдельном алюминиевом корпусе между воздуховодом и впускным коллектором. Угол открытия заслонки определяет количество воздуха, поступающего в цилиндры.

Принцип работы и управление

В двигателе 1ZZ используется электронная система управления дросселем (ETCS-i). При нажатии педали акселератора датчики положения педали передают сигнал в ЭБУ. Блок анализирует данные с датчиков массового расхода воздуха (MAF), температуры и положения коленвала, после чего рассчитывает оптимальный угол открытия и подает команду на электродвигатель, встроенный в дроссельный узел.

Особенности электронной дроссельной заслонки 1ZZ:

• Отсутствие механической связи с педалью газа
• Наличие двух независимых датчиков положения заслонки для контроля и резервирования
• Автоматическая корректировка холостого хода без отдельного регулятора
• Программная реализация аварийного режима при неисправностях

Потенциальные проблемы связаны с загрязнением заслонки масляным нагаром из системы вентиляции картера, что приводит к заеданию механизма, нестабильным оборотам холостого хода и повышенному расходу топлива. Для профилактики требуется периодическая очистка специальными средствами.

Многоточечный электронный впрыск топлива

В двигателе 1ZZ-FE применяется система многоточечного электронного впрыска топлива (Multi-Point Fuel Injection, MPFI), где каждая форсунка установлена во впускном коллекторе непосредственно перед впускным клапаном соответствующего цилиндра. Это обеспечивает точное дозирование топлива для каждого цилиндра индивидуально, учитывая текущие режимы работы двигателя и нагрузку.

Управление системой осуществляется электронным блоком управления (ЭБУ), который непрерывно анализирует данные от датчиков: положения дроссельной заслонки, температуры охлаждающей жидкости, массового расхода воздуха, детонации и содержания кислорода в выхлопных газах. На основе этих параметров ЭБУ рассчитывает оптимальный момент открытия форсунок и длительность импульса, гарантируя максимально полное сгорание топливно-воздушной смеси.

Ключевые компоненты системы

• Топливные форсунки – электромагнитные клапаны, распыляющие бензин под давлением.
• Топливный насос – поддерживает стабильное давление в топливной рампе (обычно ~3 атм).
• Датчик массового расхода воздуха (ДМРВ) – измеряет объём всасываемого воздуха.
• Датчик кислорода (лямбда-зонд) – контролирует состав выхлопа для коррекции смеси.

Принцип работы на 1ZZ-FE

1. Воздух поступает через воздушный фильтр, измеряется ДМРВ.
2. ЭБУ рассчитывает требуемое количество топлива на основе данных датчиков.
3. Форсунки впрыскивают топливо синхронно с открытием впускных клапанов.
4. Топливо смешивается с воздухом, образуя гомогенную смесь.
5. Сгорание происходит в цилиндрах с минимальными выбросами вредных веществ.

Преимущество	Результат
Точное дозирование топлива	Снижение расхода бензина
Оптимальное смесеобразование	Повышение мощности и плавности работы
Адаптация к условиям эксплуатации	Стабильный запуск и экологичность

Устройство системы зажигания (катушки и свечи)

Двигатель 1ZZ-FE оснащен системой прямого зажигания (DIS - Direct Ignition System), исключающей использование традиционных высоковольтных проводов. В этой конструкции применяются индивидуальные катушки зажигания, установленные непосредственно на свечи каждого цилиндра. Это обеспечивает компактность и повышает надежность передачи высокого напряжения.

Электронный блок управления двигателем (ECU) определяет оптимальный момент зажигания на основе данных от датчиков (положения коленвала, распредвала, детонации, расхода воздуха). ECU подает управляющий сигнал низкого напряжения на первичную обмотку соответствующей катушки в точно рассчитанный момент времени.

Ключевые компоненты и принцип работы

• Индивидуальные катушки зажигания: Каждая катушка монтируется прямо на свечу зажигания своего цилиндра. Внутри катушки происходит трансформация низкого напряжения бортовой сети (12В) в высоковольтный импульс (до 30-40 кВ).
• Принцип генерации искры: При прерывании ECU тока в первичной обмотке катушки, во вторичной обмотке индуцируется высокое напряжение. Этот импульс напрямую подается на центральный электрод свечи зажигания, минуя какие-либо провода.
• Свечи зажигания: Используются стандартные резьбовые свечи зажигания (типа Iridium или Platinum для увеличенного ресурса). Высоковольтный импульс вызывает искровой разряд между центральным и боковым электродами свечи внутри цилиндра, воспламеняя топливовоздушную смесь.

Основные преимущества такой системы на 1ZZ-FE включают уменьшение потерь энергии, более точное управление моментом зажигания для каждого цилиндра, повышенную надежность (из-за отсутствия проводов) и упрощенную диагностику неисправностей. Типичные элементы, требующие обслуживания или замены – сами свечи зажигания (регламентный ресурс) и, значительно реже, катушки зажигания при их выходе из строя.

Смазочная система: масляный насос и охлаждение

Масляный насос двигателя 1ZZ-FE – шестеренчатого типа, приводится непосредственно от коленчатого вала через цепь ГРМ. Расположен в передней части блока цилиндров под крышкой насоса, обеспечивая принудительную циркуляцию масла под давлением от 2.5 до 4.5 бар на высоких оборотах. Конструктивно включает ведущую и ведомую шестерни, заключенные в алюминиевый корпус с редукционным клапаном, который сбрасывает избыточное давление обратно в поддон при превышении номинала.

Насос всасывает масло через маслоприемник с сетчатым фильтром из стального поддона, затем направляет поток в полнопоточный масляный фильтр. После очистки масло подается по главным каналам блока к коренным подшипникам коленвала, опорам распредвалов, поршневым пальцам и гидрокомпенсаторам. Часть потока отводится через форсунки для охлаждения днищ поршней, критически важного для термонагруженного алюминиевого блока.

Контур охлаждения и особенности

Для контроля температуры масла в 1ZZ-FE применяется комбинированная система:

• Воздушное охлаждение – ребра алюминиевого поддона отводят тепло к набегающему потоку воздуха
• Масляный радиатор (опционально) – устанавливался на версиях для жаркого климата или спортивных модификациях, интегрирован с системой охлаждения двигателя

Терморегуляция обеспечивается конструктивно:

1. Тонкостенные вкладыши подшипников с антифрикционным покрытием снижают тепловыделение
2. Укороченные масляные каналы в ГБЦ минимизируют задержку потока
3. Дренажные отверстия в головке блока ускоряют возврат горячего масла в поддон

Параметр	Значение
Тип насоса	Шестеренчатый, с наружным зацеплением
Рабочее давление (об/мин)	1.0 бар (800 об/мин) → 4.5 бар (6000 об/мин)
Объем масла в системе	3.7 литра (с фильтром)
Температурный диапазон	-30°C → +150°C (с синтетическим маслом 5W-30)

Редукционный клапан калиброван на 5.0±0.2 бар, предотвращая повреждение сальников и масляных магистралей. Применение синтетических масел с низкой вязкостью (5W-30) критически важно для эффективного охлаждения высокооборотного (до 6200 об/мин) двигателя, особенно в зоне поршневых колец и юбок поршней.

Схема циркуляции масла в двигателе 1ZZ

Масляная система 1ZZ реализует принудительную циркуляцию смазки под давлением. Основой контура служит масляный насос шестеренчатого типа, расположенный в передней части блока цилиндров и приводимый коленчатым валом через цепь ГРМ. Насос всасывает масло из поддона через маслоприемник с сетчатым фильтром грубой очистки, предотвращающим попадание крупных частиц.

После нагнетания насосом масло проходит через полнопоточный фильтр тонкой очистки, где удаляются механические примеси и продукты износа. Отфильтрованное масло поступает в главную масляную магистраль двигателя (галерею), проложенную вдоль блока цилиндров. От центральной галереи через каналы в блоке и ГБЦ смазка подается к коренным и шатунным шейкам коленвала, опорам распределительных валов, гидрокомпенсаторам клапанов и приводам фазовращателей VVT-i.

Контур охлаждения и возврат масла

Часть масла направляется к масляному радиатору (при его наличии в комплектации) для терморегуляции. После прохождения через узлы трения масло самотеком стекает в картер, где охлаждается и отстаивается. Важную роль в контроле давления играет редукционный клапан, сбрасывающий излишки масла обратно в поддон при превышении рабочего давления (3.5–4.5 бар на высоких оборотах).

• Ключевые компоненты системы:
• Масляный поддон (резервуар)
• Маслоприемник с сеткой
• Шестеренчатый масляный насос
• Редукционный клапан давления
• Полнопоточный масляный фильтр
• Главная масляная галерея
• Каналы подачи к подшипникам и приводам ГРМ
• Датчик давления масла (установлен на галерее)

Этап циркуляции	Назначение
Забор из поддона	Всасывание масла через сетку маслоприемника
Нагнетание насосом	Создание давления (до 4.5 бар)
Фильтрация	Очистка от примесей в полнопоточном фильтре
Распределение по галереям	Подача к трущимся парам через каналы БЦ и ГБЦ
Сброс давления	Коррекция избыточного давления редукционным клапаном
Возврат в поддон	Сток самотеком после смазки узлов

Система охлаждения: водяная помпа и термостат

Водяная помпа двигателя 1ZZ представляет собой центробежный насос, расположенный на передней части блока цилиндров и приводимый в действие ремнём ГРМ. Её корпус обычно изготовлен из алюминиевого сплава, а рабочее колесо – из пластика или металла. Основная функция помпы заключается в создании постоянной циркуляции охлаждающей жидкости по малому (через рубашку охлаждения двигателя и радиатор печки) и большому (через основной радиатор) кругам системы.

Термостат с восковым наполнителем размещён в отдельном корпусе на выходе охлаждающей жидкости из двигателя. При холодном запуске он блокирует поток в основной радиатор, направляя жидкость по малому кругу для быстрого прогрева. Когда температура достигает 82–88°C, воск плавится и расширяется, открывая клапан термостата примерно на 8–10 мм. Это позволяет жидкости проходить через радиатор, где она охлаждается встречным потоком воздуха или вентилятором.

Принцип совместной работы

Помпа и термостат функционируют синхронно: помпа обеспечивает принудительную циркуляцию, а термостат – автоматическое распределение потока в зависимости от температуры:

• До прогрева: помпа гонит жидкость мимо радиатора через байпасный канал
• При рабочей температуре: термостат перенаправляет поток через радиатор
• При перегреве: термостат полностью открывается для максимального охлаждения

Компонент	Материалы	Типичные неисправности
Водяная помпа	Алюминиевый корпус, керамический/стальной подшипник	Течь через дренажное отверстие, шум подшипника
Термостат	Латунь/пластик, восковой элемент	Залипание в открытом/закрытом положении

Критически важно использовать оригинальную охлаждающую жидкость Toyota (обычно красного цвета), так как несоответствующие составы вызывают коррозию и образование отложений. При замене помпы обязательна установка нового уплотнительного кольца и очистка посадочной поверхности во избежание протечек. Проверка термостата включает контроль температуры открытия и хода клапана при нагреве.

Радиатор и вентилятор охлаждения

Радиатор двигателя 1ZZ выполняет критическую функцию отвода тепла от циркулирующей охлаждающей жидкости. Он представляет собой теплообменник сотового типа, где горячая жидкость из рубашки охлаждения двигателя проходит через множество тонких алюминиевых трубок. К трубкам припаяны тонкие поперечные пластины-ребра, многократно увеличивающие площадь контакта с воздухом. Проходящий через соты радиатора встречный поток воздуха (при движении автомобиля) или воздух от вентилятора эффективно охлаждает жидкость перед её возвратом в двигатель.

Электрический вентилятор радиатора обеспечивает принудительное охлаждение при недостатке естественного обдува – на малых скоростях, в пробках или при высокой нагрузке. Он смонтирован непосредственно за радиатором в моторном отсеке и активируется автоматически. Управление осуществляется через температурный датчик и реле: при достижении охлаждающей жидкостью заданной высокой температуры (обычно около 92–98°C) датчик подает сигнал на включение вентилятора. После снижения температуры ниже порога срабатывания вентилятор отключается.

Ключевые особенности для 1ZZ

• Конструкция радиатора: Алюминиевый сердцевинник с пластиковыми бачками, соединенный резиновыми патрубками с двигателем и расширительным бачком.
• Вентилятор: Один или два (в зависимости от года выпуска и модели авто) электровентилятора на рамном креплении. Может иметь 2 скорости работы.
• Датчики: Основной датчик температуры для включения установлен в нижней части радиатора или термостате.
• Расположение: Радиатор закреплен в передней части моторного отсека за решеткой бампера для прямого доступа воздуха.

Важно: Неисправность радиатора (засор, течь) или вентилятора (обрыв цепи, поломка мотора, отказ датчика) ведет к перегреву двигателя 1ZZ, что чревато деформацией ГБЦ и дорогостоящим ремонтом.

Впускной и выпускной коллекторы двигателя 1ZZ

Впускной коллектор двигателя 1ZZ-FE выполнен из композитного пластика, что снижает вес и минимизирует нагрев всасываемого воздуха. Он оснащен системой изменения геометрии (ACIS) с вихревыми заслонками, оптимизирующими поток воздушно-топливной смеси на разных оборотах. Короткие каналы коллектора обеспечивают резонансный наддув при высоких нагрузках, повышая крутящий момент в среднем диапазоне оборотов.

Выпускной коллектор отлит из чугуна с тонкостенным дизайном для эффективного отвода выхлопных газов. Его 4-в-1 конструкция объединяет каналы от всех цилиндров в единый выходной фланец, подключенный напрямую к каталитическому нейтрализатору. Такая компоновка уменьшает противодавление и способствует улучшенной продувке цилиндров.

Ключевые особенности коллекторов

• Впускной коллектор:
  • Пластиковый корпус с ресивером переменного объема
  • Электроуправляемые вихревые заслонки (ACIS)
  • Интегрированные форсунки и регулятор давления топлива
• Выпускной коллектор:
  • Жаростойкое чугунное литье
  • Компактная схема слияния каналов
  • Фланцевое крепление катализатора без промежуточных труб

Параметр	Впускной коллектор	Выпускной коллектор
Материал	Термостойкий пластик	Высокопрочный чугун
Диаметр каналов	38 мм (среднее сечение)	32 мм (на выходе)
Температурный режим	До 120°C	До 950°C

Важно: Герметичность соединений коллекторов критична для корректной работы системы вентиляции картера (PCV) и датчиков кислорода. Нарушение геометрии впускного коллектора или трещины в выпускном приводят к ошибкам по обеднению смеси и снижению эффективности катализатора.

Система рециркуляции отработавших газов (EGR)

Система EGR в двигателе 1ZZ предназначена для снижения выбросов оксидов азота (NOx) путём частичного возврата отработавших газов во впускной коллектор. Разбавление топливно-воздушной смеси инертными газами уменьшает пиковые температуры сгорания, подавляя образование вредных соединений азота.

Клапан EGR управляется электронным блоком управления (ЭБУ) двигателя на основе данных датчиков температуры, нагрузки и положения дроссельной заслонки. Система активируется преимущественно в режимах средней нагрузки и скорости, отключаясь при холостом ходу, полном газу или холодном пуске для сохранения стабильности работы.

Устройство и ключевые компоненты

Основные элементы системы EGR на 1ZZ:

• Клапан EGR: Трубчатый или тарельчатый механизм с вакуумным или электрическим приводом, регулирующий поток газов.
• Канал рециркуляции: Стальная или алюминиевая трубка, соединяющая выпускной коллектор с впускным.
• Соленоид управления: Преобразует электрические сигналы ЭБУ в вакуумное давление для перемещения клапана (в вакуумных системах).
• Охладитель EGR (на поздних версиях): Радиатор для снижения температуры возвращаемых газов, повышающий эффективность подавления NOx.

Принцип работы

1. ЭБУ определяет условия для включения EGR (температура ОЖ > 70°C, средние обороты).
2. Соленоид регулирует вакуум, открывая клапан EGR на расчётную величину.
3. Отработавшие газы поступают через канал во впуск, смешиваясь с воздухом.
4. Давление во впускном коллекторе и расход воздуха контролируются датчиком MAP/MAF для коррекции подачи топлива.

Состояние двигателя	Действие EGR
Холостой ход	Клапан закрыт
Средняя нагрузка (2500-4000 об/мин)	Частичное открытие
Полная нагрузка	Клапан закрыт

Специфика 1ZZ: Клапан EGR расположен в задней части головки блока цилиндров, а его канал интегрирован во впускной коллектор. Характерная неисправность – закоксовывание седла клапана сажей, приводящее к ошибкам P0401/P0404 и неустойчивой работе на холостом ходу.

Электронный блок управления (ЭБУ) и датчики

Электронный блок управления (ЭБУ) является "мозгом" двигателя 1ZZ-FE, контролирующим все ключевые процессы его работы. Он получает данные от многочисленных датчиков, анализирует их по заданным алгоритмам и формирует управляющие сигналы для систем впрыска топлива, зажигания, регулировки фаз газораспределения (VVT-i) и других компонентов.

Без корректной обратной связи от датчиков ЭБУ не сможет обеспечить оптимальную мощность, топливную экономичность или соответствие экологическим нормам. Датчики непрерывно отслеживают физические параметры работы двигателя и преобразуют их в электрические сигналы, которые интерпретируются блоком управления для мгновенной адаптации режимов.

Ключевые датчики и их функции

Датчик	Назначение
Датчик положения коленвала (ДПКВ)	Определяет угловое положение коленвала и частоту вращения для синхронизации впрыска и зажигания.
Датчик положения распредвала (ДПРВ)	Фиксирует положение распредвала для управления системой VVT-i и точного впрыска топлива.
Датчик массового расхода воздуха (ДМРВ)	Измеряет объем и плотность всасываемого воздуха для расчета оптимального состава топливовоздушной смеси.
Датчик температуры охлаждающей жидкости (ДТОЖ)	Контролирует температуру ОЖ для корректировки топливоподачи, угла опережения зажигания и управления вентилятором.
Датчик положения дроссельной заслонки (ДПДЗ)	Передает ЭБУ информацию об угле открытия дросселя для регулировки холостого хода и реакции на педаль газа.
Датчик детонации	Распознает вибрации детонационного сгорания для моментальной корректировки угла опережения зажигания.
Кислородный датчик (лямбда-зонд)	Анализирует уровень кислорода в выхлопных газах для поддержания стехиометрического соотношения топлива и воздуха.

При выходе из строя любого датчика ЭБУ переходит на аварийный режим работы, используя усредненные показатели из своей памяти. Это сопровождается потерей мощности, повышенным расходом топлива, нестабильным холостым ходом и загоранием индикатора Check Engine на приборной панели.

Проблемы с расходом масла: причины и факторы

Чрезмерный расход масла в двигателях 1ZZ – распространённая неисправность, возникающая обычно после 100 000 км пробега. Основной симптом – необходимость долива масла между плановыми ТО (до 1 л на 1000 км). Проблема характерна для модификаций 1ZZ-FE 1998-2005 гг., особенно в Toyota Corolla, Celica и Matrix.

Конструктивные особенности двигателя предопределяют типичные "слабые места". Ключевой фактор – специфика работы системы смазки при высоких тепловых нагрузках и эксплуатационных режимах. Несвоевременное устранение неполадок приводит к ускоренному износу ЦПГ и каталитического нейтрализатора.

Основные причины повышенного расхода

• Износ маслосъёмных колец: Закоксовывание дренажных отверстий колец из-за перегрева или несвоевременной замены масла. Кольца теряют подвижность и не снимают излишки масла со стенок цилиндров.
• Деградация маслосъёмных колпачков (сальников клапанов): Уплотнения дубеют и растрескиваются, позволяя маслу просачиваться в камеру сгорания по направляющим втулкам клапанов.
• Задиры на юбках поршней: Локальные повреждения поверхности нарушают распределение масляной плёнки, увеличивая проникновение смазки в камеру сгорания.

Второстепенные факторы

1. Некорректная вязкость масла: Использование масел с низкой высокотемпературной вязкостью (например, 5W-20 вместо рекомендованных 5W-30/10W-30).
2. Перегрев двигателя: Деформация ГБЦ и колец при экстремальных температурах.
3. Загрязнение системы вентиляции картера (PCV): Забитый клапан повышает давление в картере, выталкивая масляные пары во впускной тракт.
4. Езда на низких оборотах: Постоянная эксплуатация ниже 2500 об/мин усиливает коксообразование в зоне колец.

Сопутствующий симптом	Вероятная причина	Последствия без ремонта
Синий дым при запуске	Износ маслосъёмных колпачков	Загрязнение свечей, катализатора
Синий дым при разгоне	Залипание маслосъёмных колец	Падение компрессии, перегрев поршней
Чёрный нагар на свечах	Проникновение масла в камеру сгорания	Пропуски зажигания, детонация

Замена маслосъемных колец как частый ремонт

Повышенный расход масла – характерная проблема двигателей 1ZZ-FE, вызванная закоксовыванием и залеганием маслосъемных колец. Узкие канавки третьего кольца склонны к забиванию нагаром при длительной эксплуатации на низких оборотах или с некачественным маслом. Это нарушает подвижность колец, снижая эффективность снятия масла со стенок цилиндров и провоцируя его проникновение в камеру сгорания.

Замена колец требует демонтажа головки блока цилиндров (ГБЦ) и извлечения поршней. Во время ремонта обязательна дефектовка цилиндров: при эллипсности или задирах блок растачивают под ремонтный размер с установкой новых поршней. Параллельно меняют компрессионные кольца, маслосъемные колпачки и прокладки ГБЦ. Без своевременного вмешательства угар масла прогрессирует, ускоряя износ ЦПГ и риск заклинивания двигателя.

Диагностические признаки износа колец

• Расход масла превышает 0.5 л на 1000 км
• Густой сизый дым из выхлопа при резком разгоне
• Масляный нагар на электродах свечей зажигания
• Снижение компрессии в проблемных цилиндрах

Признаки износа клапана VVT-i

Клапан VVT-i регулирует подачу масла в механизм изменения фаз газораспределения, синхронизируя работу распределительных валов. Износ его внутренних компонентов нарушает управление давлением масла, что сказывается на точности регулировки фаз.

Нарушение герметичности или подвижности клапана провоцирует сбои в алгоритме управления двигателем. Система фиксирует отклонения от заданных параметров, активируя диагностические функции и изменяя режимы работы силового агрегата.

• Неустойчивые холостые обороты – плавание стрелки тахометра, вибрации из-за некорректного перекрытия клапанов
• Загорание лампы Check Engine с кодами P1349, P1656, указывающими на неисправность контура VVT-i
• Падение мощности и приемистости, особенно заметное в зоне низких и средних оборотов
• Увеличенный расход топлива (до 10-15%) из-за нарушения оптимальных фаз газораспределения
• Затрудненный запуск двигателя при прогретом состоянии
• Дребезжащие звуки из-под клапанной крышки при работе на холостом ходу

Диагностика датчика положения распредвала

При неисправности датчика положения распредвала (CMP) на двигателе 1ZZ возникают характерные симптомы: затрудненный запуск, потеря мощности, плавающие обороты холостого хода, повышенный расход топлива и загорание индикатора Check Engine. В критических случаях ЭБУ двигателя переходит в аварийный режим, используя данные датчика коленвала для базового управления впрыском, что резко снижает динамику автомобиля.

Для точной диагностики необходима проверка кодов ошибок через диагностический разъем OBD-II. Типичные ошибки для CMP: P0340 (отсутствие сигнала), P0341 (некорректный сигнал) или P0345 (обрыв цепи). После считывания кодов выполняют физическую проверку датчика и сопутствующих систем.

Этапы диагностики

Визуальный осмотр:

• Контроль целостности корпуса датчика и отсутствия загрязнений на магнитном сердечнике
• Проверка состояния разъема: окисление, повреждение фиксатора, надежность контакта
• Осмотр проводки на предмет перетирания, оплавления или обрыва

Проверка параметров:

Метод	Нормальные показатели
Сопротивление обмотки	900-1600 Ом при 20°C
Напряжение питания	12В на контакте +B при включенном зажигании
Сигнал переменного тока	0,3-5В (измерение осциллографом при прокрутке стартером)

Алгоритм проверки цепи:

1. Отключить разъем датчика при заглушенном двигателе
2. Проверить наличие 12В между контактом +B и массой
3. Убедиться в целостности заземления на корпусе
4. Замерить сопротивление сигнального провода до ЭБУ

При несоответствии параметров датчик подлежит замене. Важно: после установки нового CMP необходимо стереть ошибки из памяти ЭБУ и проверить работу двигателя на всех режимах.

Рекомендованные марки моторного масла

Для двигателя 1ZZ-FE оптимально подходят синтетические или полусинтетические масла с вязкостью 5W-30, соответствующие стандартам API SL/SM/SN и ILSAC GF-3/GF-4/GF-5. В холодном климате допускается применение 0W-30 для улучшения прокачиваемости при низких температурах. Масло должно содержать пакет присадок, предотвращающих закоксовывание масляных каналов и обеспечивающих защиту гидрокомпенсаторов.

Критически важно избегать масел с высоким содержанием сульфатной золы (более 1.0%) из-за риска засорения катализатора и датчиков кислорода. Регламент замены – каждые 10 000 км для синтетики и 5 000 км для полусинтетики при тяжелых условиях эксплуатации (городские пробки, частые короткие поездки).

Проверенные производители:

• Оригинальные решения: Toyota Genuine Motor Oil 5W-30
• Синтетические премиум:
  • Mobil 1 Extended Performance 5W-30
  • Castrol EDGE 5W-30
  • Shell Helix Ultra 5W-30
• Полусинтетика:
  • Lukoil Genesis 5W-30
  • ZIC A+ 5W-30

Периодичность замены ремня ГРМ и роликов на двигателе 1ZZ

Для двигателя 1ZZ-FE производитель Toyota устанавливает строгую периодичность замены ремня ГРМ и сопутствующих роликов: каждые 90 000–100 000 км пробега или раз в 6 лет, в зависимости от того, что наступит раньше. Эти интервалы являются критически важными для предотвращения внезапного обрыва ремня, так как 1ZZ относится к интерференционным двигателям.

Несоблюдение регламента приводит к катастрофическим последствиям: при обрыве ремня поршни сталкиваются с клапанами, деформируя их и повреждая поршневую группу. Помимо самого ремня ГРМ, обязательной замене подлежат натяжной ролик и обводные ролики, чей износ напрямую влияет на целостность ременной передачи.

Рекомендуемый комплект работ

При замене ремня ГРМ на 1ZZ-FE настоятельно рекомендуется обновить следующие компоненты:

• Ремень ГРМ (оригинальный или сертифицированный аналог)
• Натяжной ролик с пружинным механизмом
• Опорные (обводные) ролики (1–2 шт. в зависимости от модификации)
• Сальник коленвала (передний)
• Водяной насос (из-за общего ресурса и удобства замены)

Компонент	Периодичность замены	Примечание
Ремень ГРМ	90 000–100 000 км / 6 лет	Обязательно даже при визуальной целостности
Натяжной ролик	Синхронно с ремнем	Неисправность вызывает перескок зубьев
Обводные ролики	Синхронно с ремнем	Износ подшипников ведет к обрыву
Водяной насос	Каждая вторая замена ремня*	*Рекомендуется менять при каждой замене ГРМ

Диагностика состояния ремня между заменами неэффективна – внутренние повреждения корда не определяются визуально. При пробеге свыше 100 000 км или возрасте более 6 лет риск обрыва возрастает экспоненциально, особенно в условиях высоких нагрузок или перепадов температур.

Особенности регулировки тепловых зазоров клапанов

Двигатель 1ZZ-FE оснащен гидрокомпенсаторами (гидравлическими толкателями), которые автоматически поддерживают оптимальный тепловой зазор в клапанном механизме. Это полностью исключает необходимость ручной регулировки в течение всего срока службы силового агрегата при условии исправности системы смазки.

Конструкция включает индивидуальные гидрокомпенсаторы, установленные между кулачками распредвала и стержнями клапанов. Они работают за счет давления моторного масла, поступающего через каналы в головке блока цилиндров, что обеспечивает постоянное устранение зазора независимо от температуры двигателя и степени износа деталей.

Ключевые аспекты обслуживания

При возникновении стука в клапанном механизме 1ZZ-FE возможны следующие причины:

• Загрязнение масляных каналов – накопление шлама или лаковых отложений ограничивает подвижность плунжера гидрокомпенсатора
• Износ рабочих поверхностей – выработка на плунжерной паре или корпусе толкателя
• Недостаточное давление масла – проблемы с масляным насосом, засорением фильтра или износом подшипников

Для устранения неисправностей требуется полная замена дефектных гидрокомпенсаторов. Процедура включает:

1. Снятие клапанной крышки и цепи ГРМ
2. Фиксацию распредвалов в положении ВМТ 1-го цилиндра
3. Последовательный демонтаж старых толкателей с маркировкой позиций
4. Установку новых гидрокомпенсаторов с предварительным заполнением моторным маслом

Параметр	Значение
Тип компенсаторов	Гидравлические толкатели шарикового типа
Диаметр посадочного гнезда	30 мм
Рекомендуемое масло	5W-30, API SL/SM

После замены обязателен прогрев двигателя на холостых оборотах в течение 5-10 минут для удаления воздуха из системы. Использование некачественного масла или несвоевременная замена масляного фильтра – основные факторы преждевременного выхода гидрокомпенсаторов из строя.

Тюнинг-потенциал двигателя 1ZZ-FE

Стандартный 1ZZ-FE обладает скромным запасом прочности из-за облегченной конструкции: тонкие стенки блока цилиндров, хрупкие шатуны и алюминиевая ГБЦ ограничивают возможности форсировки. Без глубокой переборки с заменой критичных компонентов безопасный прирост мощности не превышает 10-15%.

Эффективным стартом тюнинга является доработка впуска и выпуска: установка фильтра нулевого сопротивления, полированный дроссель 52-54мм и прямоточный выпуск с 4-2-1 коллектором. Чип-тюнинг ЭБУ с коррекцией углов зажигания и топливных карт раскрывает потенциал железа, но требует обязательной установки широкополосного лямбда-зонда для контроля смеси.

Основные направления модернизации

• Распредвалы: Установка спортивных валов (например, Toda или Piper) с увеличенным подъемом и фазой + регулируемых шкивов для оптимизации ГРМ.
• Поршневая группа: Кованые поршни (Wiseco, JE Pistons) со сниженной компрессией 9.5:1 для турбирования или высококомпрессионные (11.5:1) для атмосферного варианта.
• Турбирование: Комплекты low-boost (до 0.5 бара) с интеркулером и бустом-контроллером, но обязательна замена шатунов на стальные (Eagle) и маслонасоса.

Тип доработки	Прибавка мощности	Риски
Чип-тюнинг + фильтр + выпуск	10-15 л.с.	Минимальные
ГБЦ: шлифовка, клапаны +42мм, пружины	20-25 л.с.	Перегрев, детонация
Турбо-кит 0.5 bar	40-50 л.с.	Прогар поршней, деформация ГБЦ

Для высокооборотных режимов (свыше 7500 об/мин) критична замена клапанных пружин и титановых тарелок, а также балансировка коленвала. Важно: ресурс мотора после серьёзного тюнинга сокращается пропорционально мощности – при 200+ л.с. пробег до капремонта редко превышает 30-40 тыс. км.

1. Установка усиленного сцепления (Exedy, SPEC) и легкого маховика (Fidanza)
2. Модернизация системы охлаждения: радиатор увеличенной толщины, термостат 71°C
3. Переход на синтетическое масло 5W-50 и интервалы замены 5000 км

Список источников

При подготовке материалов о конструкции двигателя 1ZZ-FE использовалась техническая документация и специализированные издания. Основное внимание уделялось официальным источникам производителя и экспертной литературе.

Для детального описания механизмов и принципов работы агрегата привлекались следующие материалы:

• Официальное руководство по ремонту Toyota Corolla (E120/E130)
• Каталог запчастей Toyota TIS (Technical Information System)
• Учебное пособие "Двигатели Toyota серии ZZ" издательства "Легион-Автодата"
• Технический отчет SAE 2001-01-0001 "Разработка 1ZZ-FE Engine"
• Монография "Современные бензиновые двигатели Toyota" (В. П. Белов, 2008)
• Сервисный бюллетень T-SB-0018-09 "Рекомендации по обслуживанию 1ZZ-FE"
• Сборник "Устройство и диагностика систем VVT-i" (НИИ Автоприбор, 2012)
• Отчеты испытаний двигателя 1ZZ-FE на стендах Toyota Motor Corporation

Видео: Капитальный ремонт двигателя 1ZZ-FE (часть 2)


• Как самому наклеить тонировку

• Toyo Observe GSi-5 - обзор зимних шин, отзывы покупателей, актуальные цены

• Тектил Цинк в баллончиках - состав, свойства и отзывы
