Устройство и функции подшипника переднего колеса Газели

Статья обновлена: 18.08.2025

Передние ступичные подшипники Газели являются критически важными компонентами ходовой части автомобиля. Они обеспечивают плавное вращение колеса и воспринимают значительные радиальные и осевые нагрузки во время движения.

Конструкция данного узла напрямую влияет на управляемость, безопасность и ресурс передней подвески. Понимание устройства и функций подшипника ступицы позволяет своевременно диагностировать неисправности и правильно выполнять обслуживание.

Расположение узла в передней подвеске Газели

Подшипник передней ступицы интегрирован непосредственно в ступичный узел колеса. Он монтируется внутри ступицы, которая установлена на цапфе поворотного кулака передней подвески. Данное расположение обеспечивает жесткую фиксацию вращающихся компонентов при сохранении подвижности относительно оси.

Узел ступицы с подшипником взаимодействует с критически важными системами автомобиля. На внешний фланец ступицы крепится тормозной диск и колесный диск, а через шлицевое отверстие проходит приводной вал ШРУСа. Такая компоновка позволяет передавать крутящий момент от трансмиссии на колесо, обеспечивая при этом его свободное вращение.

Ключевые элементы взаимодействия

Цапфа поворотного кулака: служит посадочным местом для ступичного узла
Ступица: удерживает подшипник и обеспечивает крепление колеса
Гайка привода: фиксирует ШРУС и регулирует затяжку подшипника

Смежные компоненты	Тип соединения
Тормозной диск	Болтовое крепление к фланцу ступицы
Приводной вал (ШРУС)	Шлицевое соединение + фиксирующая гайка
Поворотный кулак	Через запрессованный подшипник

Конструктивно подшипник располагается между осью поворотного кулака и ступицей колеса, образуя прецизионный узел вращения. От состояния этого узла напрямую зависит отсутствие люфтов колеса, равномерность работы тормозной системы и корректная передача усилия от рулевого механизма.

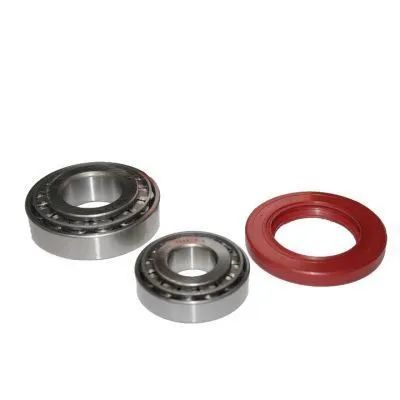

Конструкция двухрядного конического роликоподшипника

Двухрядный конический роликоподшипник состоит из двух отдельных рядов конических роликов, расположенных между общим внутренним кольцом (сепаратором) и наружным кольцом сложной формы. Внутреннее кольцо объединяет оба ряда роликов, образуя единый узел, а наружное кольцо имеет двойные дорожки качения с точно рассчитанными углами контакта. Такая компоновка обеспечивает восприятие значительных радиальных и осевых нагрузок в обоих направлениях.

Ролики в каждом ряду удерживаются сепараторами из стали или полимерных материалов, предотвращающими их взаимный контакт и обеспечивающими равномерное распределение смазки. Конструкция включает следующие ключевые элементы:

Наружное кольцо (стакан): Монолитный корпус с двумя коническими беговыми дорожками.
Внутреннее кольцо: Двухкомпонентная сборка с фланцами для фиксации роликов.
Ролики конической формы: Два независимых ряда из закалённой стали, ориентированных под оптимальным углом.
Сепараторы: Раздельные для каждого ряда роликов, обеспечивающие стабильность геометрии.

Для герметизации применяются комбинированные уплотнения: металлический сальник с резиновым армированием на наружной стороне и лабиринтное уплотнение со стороны ступицы. Подшипник поставляется предварительно заполненным высокотемпературной смазкой и не требует обслуживания в течение всего срока эксплуатации.

Материалы изготовления тел качения и обойм

Твердость и износостойкость являются ключевыми требованиями к материалам элементов подшипника, испытывающим высокие контактные нагрузки при качении. Это обусловлено необходимостью обеспечения длительного ресурса работы узла в условиях постоянного воздействия ударных и вибрационных нагрузок, характерных для эксплуатации коммерческого транспорта.

Для производства тел качения (роликов или шариков) в ступичных подшипниках Газели применяется высокоуглеродистая сталь марки ШХ15 или ее зарубежные аналоги (например, 52100). Данная сталь подвергается глубокой закалке, достигающей твердости 60-66 HRC, что обеспечивает необходимую прочность и сопротивление усталостному выкрашиванию поверхности.

Особенности материалов и обработки

Обоймы подшипников (наружное и внутреннее кольца) изготавливаются из аналогичных марок сталей, но с корректировкой термообработки:

Твердость колец поддерживается в диапазоне 59-64 HRC для сохранения стабильности геометрии под нагрузкой.
Шлифовка и полировка рабочих поверхностей (беговых дорожек) до минимальной шероховатости (Ra ≤ 0.08 мкм) снижает трение и вибрацию.
Дополнительная стабилизация структуры металла достигается отпуском при низких температурах для снятия внутренних напряжений.

Элемент подшипника	Основной материал	Твердость (HRC)	Ключевая обработка
Тела качения (шарики/ролики)	Сталь ШХ15 (52100)	60-66	Объемная закалка, полировка
Наружное/внутреннее кольцо	Сталь ШХ15 (52100)	59-64	Поверхностная закалка, шлифовка, отпуск

Использование единой марки стали для всех компонентов минимизирует риски электрохимической коррозии и обеспечивает согласованность термического расширения. Контроль чистоты сплава (содержания неметаллических включений) на этапе производства критически важен для предотвращения преждевременного усталостного разрушения.

Назначение сепаратора в сборке подшипника

Сепаратор (или "обойма", "клетка") в сборке подшипника передней ступицы Газели выполняет критически важную функцию упорядоченного позиционирования и разделения тел качения – шариков или роликов.

Он обеспечивает их равномерное распределение по окружности дорожек качения внутреннего и наружного колец подшипника, предотвращая непосредственный контакт и трение тел качения друг о друга.

Ключевые функции сепаратора:

1. Фиксация и позиционирование тел качения: Сепаратор жестко удерживает каждое тело качения в отведенном для него кармане. Это гарантирует их правильное расположение относительно друг друга и дорожек качения на всем протяжении работы подшипника.

2. Обеспечение равномерного распределения нагрузки: Благодаря фиксированному и равномерному расположению тел качения, сепаратор способствует тому, что нагрузка, приходящаяся на подшипник (вес автомобиля, динамические усилия при повороте, торможении, наезде на неровность), распределяется между всеми телами качения максимально равномерно. Это предотвращает локальные перегрузки отдельных элементов.

3. Предотвращение взаимного трения и заклинивания: Главная задача сепаратора – не допустить прямого соприкосновения соседних тел качения. Без сепаратора шарики или ролики могли бы тереться друг о друга, что приводило бы к:

Повышенному трению и нагреву: Значительному увеличению сопротивления вращению и перегреву узла.
Ускоренному износу: Интенсивному повреждению поверхностей тел качения из-за взаимного трения.
Заклиниванию: Полному прекращению вращения подшипника из-за скучивания и заклинивания тел качения.

4. Оптимизация смазки: Конструкция сепаратора (особенно в современных подшипниках) часто предусматривает каналы или особенности формы, способствующие удержанию смазочного материала внутри рабочей зоны и его равномерному распределению между телами качения и дорожками.

Режим работы	С исправным сепаратором	Без сепаратора / при разрушенном сепараторе
Расположение тел качения	Равномерное, фиксированное	Случайное, скученное
Взаимодействие тел качения	Разделены, не контактируют	Трутся друг о друга
Распределение нагрузки	Равномерное между всеми телами	Неравномерное, локальные перегрузки
Трение и нагрев	Минимизировано (только качение)	Значительно повышено (трение скольжения между телами)
Результат	Плавное вращение, долгий срок службы	Перегрев, заклинивание, разрушение подшипника

Роль защитных уплотнений и сальников

Защитные уплотнения и сальники выполняют барьерную функцию, предотвращая проникновение в подшипниковый узел передней ступицы Газели абразивных частиц (пыли, грязи, песка) и агрессивных сред (воды, реагентов с дороги). Одновременно они удерживают внутри ступицы пластичную смазку, обеспечивающую стабильную работу подшипника. Отсутствие или повреждение этих элементов приводит к вымыванию смазочного материала и попаданию внутрь узла разрушающих факторов.

Конструктивно уплотнения представляют собой комбинированные элементы, часто включающие металлический армирующий каркас и эластомерную рабочую часть (обычно из маслобензостойкой резины). Рабочая кромка плотно прилегает к посадочным поверхностям ступицы или цапфы, создавая динамическое герметизирующее контактное пятно. В современных решениях могут использоваться:

Двойные губы уплотнения – основная (направленная внутрь) для удержания смазки и дополнительная (наружная) для защиты от загрязнений.
Пылеотражающие кольца или лабиринтные канавки – создают дополнительный барьер для частиц пыли.
Пружинные поджимы (экспандеры) – обеспечивают постоянный прижим уплотнительной кромки к поверхности даже при ее незначительном износе или вибрациях.

Эффективность уплотнения напрямую определяет ресурс подшипника. Нарушение герметичности вызывает:

Ускоренный износ тел качения и дорожек из-за абразивного воздействия загрязнений.
Коррозию компонентов подшипника при попадании воды.
Перегрев и заклинивание узла вследствие потери смазочных свойств.

Тип воздействия	Последствия без уплотнения
Попадание абразивов	Задиры на поверхностях качения, повышенный шум, разрушение сепаратора
Проникновение влаги	Коррозия шариков/роликов и обойм, потеря плавности хода
Утечка смазки	Сухое трение, перегрев, деформация колец, заклинивание ступицы

Качественные сальники сохраняют целостность смазочного слоя и изолируют зону трения от внешней среды, что является критическим условием для безопасной эксплуатации автомобиля и долговечности ступичного узла.

Типовая система смазки и её требования

Подшипник передней ступицы Газели использует консистентную пластичную смазку, закладываемую в полость ступицы при сборке. Смазочный материал заполняет пространство между телами качения, сепаратором и дорожками качения, формируя защитный слой. Система относится к закрытому типу с предварительным набиванием, где смазка удерживается защитными колпачками и сальниками.

Доступ для обслуживания осуществляется через пресс-маслёнку на поворотном кулаке либо при полной разборке узла. Смазка подается под давлением шприцем через каналы, вытесняя отработанный материал и загрязнения. Отсутствие принудительной циркуляции требует полной замены состава при каждом обслуживании.

Ключевые требования к смазочным материалам

Температурная стабильность: Сохранение вязкостных свойств в диапазоне -40°C до +160°C
Антифрикционные характеристики: Минимизация коэффициента трения при высоких контактных нагрузках до 2,5 ГПа
Механическая стабильность: Сопротивление выдавливанию из зоны контакта роликов и обойм
Коррозионная защита: Нейтрализация воздействия влаги и дорожных реагентов
Совместимость с уплотнениями: Отсутствие агрессивного воздействия на резиновые сальники

Параметр	Норматив	Последствия нарушения
Интервал замены	20 000 км или 1 раз в год	Загустевание смазки, перегрев тел качения
Тип основы	Литиево-комплексная (NLGI 2)	Расслоение состава, потеря адгезии
Допуск давления	> 3000 МПа (по ASTM D2596)	Разрушение масляной плёнки, задиры

Использование смазок с EP-присадками (Extreme Pressure) обязательно для противодействия ударным нагрузкам. Запрещено смешивание составов на различной основе (литиевой/кальциевой/полимочевинной) во избежание химической несовместимости. Контроль заполнения полости ступицы осуществляется визуально – избыток смазки вызывает выдавливание через сальники и повреждение тормозных колодок.

Взаимодействие подшипника со ступицей колеса

Подшипник передней ступицы Газели устанавливается в посадочное гнездо ступицы колеса с плотной запрессовкой. Наружное кольцо подшипника фиксируется в корпусе поворотного кулака, а внутреннее кольцо – на цапфе ступицы, обеспечивая точное базирование деталей. Такая посадка исключает радиальное биение и гарантирует соосность вращающихся элементов при передаче нагрузок от колеса на подвеску.

Ступица передает на подшипник комплекс силовых воздействий: вертикальные нагрузки от массы автомобиля, осевые усилия при поворотах и торможении, ударные импульсы от неровностей дороги. Ролики подшипника качения перераспределяют эти усилия между кольцами, преобразуя трение скольжения в трение качения. Герметичный сепаратор удерживает ролики, предотвращая их смещение при переменных направлениях вращения ступицы.

Ключевые особенности сопряжения

Скользящая посадка внутреннего кольца на коническую поверхность цапфы ступицы с регулировкой затяжки гайкой
Жесткая фиксация наружного кольца в поворотном кулаке ступичного узла
Смазочные каналы для подачи пластичной смазки в зону контакта тел качения

Тип нагрузки	Характер воздействия на подшипник	Компенсирующий элемент
Радиальная	Перпендикулярно оси вращения (вес авто)	Ролики и дорожки качения
Осевая	Параллельно оси вращения (виражи)	Коническая геометрия роликов
Ударная	Локальные пиковые перегрузки (ямы)	Пластичность сепаратора

Регулировка предварительного натяга контргайкой определяет величину осевого смещения ступицы относительно подшипника. Правильная затяжка обеспечивает минимальный люфт без пережатия роликов, что критично для сохранения теплового зазора при расширении металла. Нарушение этого параметра приводит к ускоренному износу дорожек качения или перегреву узла.

Лабиринтные уплотнения интегрированы в конструкцию ступицы, защищая подшипник от абразивных частиц и влаги. При износе уплотнительных кромок смазка вымывается из сепаратора, вызывая заклинивание роликов. Коррозия на посадочных поверхностях ступицы нарушает геометрию сопряжения, провоцируя биение колеса и вибрацию на руле.

Фиксация подшипника шайбой и стопорным кольцом

Фиксация подшипника передней ступицы Газели осуществляется комбинированным методом с применением стопорной шайбы и разрезного стопорного кольца. Данный узел обеспечивает надежное позиционирование подшипника в ступице, предотвращая его осевое смещение при эксплуатационных нагрузках.

Шайба устанавливается между наружной обоймой подшипника и стопорным кольцом, распределяя давление и компенсируя вибрации. Стопорное кольцо монтируется в канавку на валу, создавая жесткий упор для всей сборки. Такая конструкция исключает самопроизвольное раскручивание элементов под действием переменных крутящих моментов.

Конструктивные особенности

Стопорная шайба: Изготавливается из высокопрочной стали, имеет сложную геометрию с выступами для блокировки вращения
Стопорное кольцо: Разрезное пружинное кольцо DIN 471, устанавливается в канавку вала с натягом
Система блокировки: Отогнутые усики шайбы фиксируются в пазах ступицы, а кольцо упирается в торец шайбы

Критически важным является соблюдение момента затяжки гайки крепления ступицы (196-235 Н·м), после чего шайба деформируется для блокировки резьбового соединения. Замена узла обязательна при обнаружении:

Деформации или трещин на шайбе
Снижения упругости стопорного кольца
Износа посадочной канавки на валу

Элемент	Материал	Твердость HRC
Стопорная шайба	Сталь 65Г	40-45
Стопорное кольцо	Пружинная сталь	45-50

При правильном монтаже система гарантирует отсутствие люфтов подшипника в течение всего срока службы. Повторное использование деформированной шайбы или растянутого кольца недопустимо.

Принцип регулировки предварительного натяга

Предварительный натяг конических роликовых подшипников ступицы переднего колеса Газель обеспечивает устранение осевого люфта и равномерное распределение нагрузки между роликами и дорожками качения. Регулировка осуществляется изменением усилия затяжки ступичной гайки, которая сжимает внутренние кольца подшипников через распорную втулку.

Критически важно достичь баланса: недостаточный натяг вызывает ударные нагрузки и люфт, а чрезмерный – перегрев и ускоренный износ подшипников из-за деформации сепараторов и тел качения. Регулировка выполняется исключительно при снятом колесе и подвешенном передке автомобиля с использованием динамометрического ключа.

Технология регулировки

Затяните ступичную гайку моментом 19,6 Н·м (2 кгс·м) с одновременным проворачиванием ступицы для правильной установки роликов.
Ослабьте гайку на 1/2 оборота для снятия напряжения.
Повторно затяните с усилием 2,0–4,9 Н·м (0,2–0,5 кгс·м).
Ослабьте гайку на угол 20–25° (1/6 оборота) для выставления зазора.
Зафиксируйте положение стопорной шайбой, совместив отверстие с пазом цапфы.
Загните лепесток шайбы в паз гайки и установите защитный колпак.

Контроль правильности: ступица вращается от руки плавно, без заклинивания, с легким сопротивлением. Осевой люфт полностью отсутствует при покачивании колеса в вертикальной плоскости.

Параметр	Значение	Последствия нарушения
Момент первичной затяжки	19,6 Н·м	Непосадка роликов, перекос колец
Окончательный момент	2,0–4,9 Н·м	Перегрев (при превышении) или стук (при занижении)
Угол ослабления	20–25°	Неконтролируемый тепловой зазор

Особенности монтажного посадочного места оси

Посадочное место оси под подшипник ступицы Газели выполнено с высокой точностью обработки поверхности. Это обеспечивает необходимый натяг для надежной фиксации наружного кольца подшипника при запрессовке. Геометрические отклонения (овальность, конусность) строго регламентированы для исключения перекоса и перераспределения нагрузок.

Конструктивно посадочная зона представляет собой цилиндрический участок вала со ступенчатым переходом, образующим упорный буртик. Данный буртик является критически важным элементом, так как воспринимает осевые усилия от колеса и ограничивает положение подшипника вдоль оси. Диаметр посадочной поверхности и высота буртика соответствуют типоразмеру применяемого роликового конического подшипника.

Ключевые требования к монтажному месту

Для корректной работы узла необходимо обеспечить:

Минимальный допустимый натяг по наружному диаметру согласно спецификации производителя подшипника
Строгую перпендикулярность упорного буртика относительно оси вращения
Отсутствие забоин, рисок и коррозии на рабочей поверхности
Плавный радиус сопряжения посадочной зоны с соседними участками вала для снижения концентрации напряжений

Нарушение этих условий приводит к проворачиванию наружного кольца, локальному перегреву, ускоренному износу и разрушению подшипникового узла. Контроль состояния посадочного места обязателен при каждой замене ступичного подшипника.

Распределение радиальных и осевых нагрузок

В подшипнике передней ступицы Газель радиальные нагрузки возникают перпендикулярно оси вращения колеса под действием веса автомобиля, сил инерции при движении по неровностям и боковых усилий в поворотах. Эти нагрузки передаются через обоймы подшипника на корпус ступицы и далее на элементы подвески.

Осевые нагрузки направлены параллельно оси вращения и формируются при резком торможении, ускорении, а также из-за углов установки колес. Их восприятие обеспечивается конструкцией подшипника: конические ролики или двухрядные шариковые узлы распределяют осевое усилие по рабочим поверхностям дорожек качения.

Ключевые особенности распределения

Радиальные нагрузки концентрируются на нижней части подшипника при статическом положении, динамически перераспределяясь по окружности в зависимости от маневра движения.
Осевые нагрузки воспринимаются упорными бортами дорожек качения: при движении вперед – одним рядом тел качения, назад – противоположным.
Соотношение радиальной/осевой жесткости определяется углом контакта тел качения с дорожками (для конических роликоподшипников) или геометрией сепаратора (для двухрядных шарикоподшипников).

Тип нагрузки	Источник возникновения	Зона восприятия в подшипнике
Радиальная	Вес автомобиля, центробежные силы	Нижний сектор обоймы (статически), вся окружность (динамически)
Осевая	Торможение, разгон, углы установки колес	Торцевые поверхности дорожек качения и боковины роликов/шариков

Равномерность распределения критически зависит от точности регулировки затяжки подшипника: чрезмерное усилие вызывает перегруз по осевой составляющей, недостаточное – вибрации и ударные радиальные воздействия.

Конструктивные отличия для разных моделей Газели

Основные различия наблюдаются между ранними сериями (до рестайлинга), моделями «Бизнес» и современным поколением NEXT. Эволюция конструкции напрямую связана с повышением нагрузочной способности и изменением технологий обслуживания.

Главные изменения касаются типа подшипникового узла, способа фиксации и совместимости с электронными системами. Переход на модульные решения сократил потребность в регулировках, но увеличил стоимость замены.

Сравнение ключевых особенностей

Модель	Тип подшипника	Конструкция ступицы	Крепление	ABS-совместимость

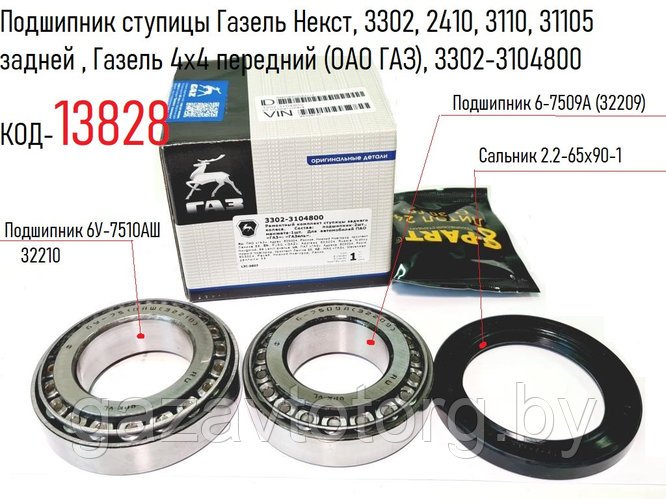

Классика (до 2010 г.)	2 конических роликовых (№30205/30206)	Разборная с регулировочной гайкой	Контргайка со шплинтом	Отсутствует
Бизнес (2010-2018)	Усиленные конические роликовые	Упрочнённый фланец, регулировочная гайка	Фланцевая гайка с деформируемой втулкой	Опционально (шлицевой торец ступицы)
NEXT (с 2018 г.)	Неразборный двухрядный шариковый (HUB-узел)	Моноблочная с интегрированным датчиком	Болтовое крепление к поворотному кулаку	Стандартно

Критические отличия в монтаже:

Классика/Бизнес: Требуют точной регулировки зазора гайкой при установке
NEXT: Узел монтируется без регулировок - замена только в сборе

Эксплуатационные особенности:

Ранние модели: Необходимость периодической подтяжки и смазки
Бизнес: Увеличенный ресурс благодаря усиленным дорожкам качения
NEXT: Герметичный картридж исключает обслуживание, но чувствителен к ударным нагрузкам

Последствия разрушения сепаратора или дорожек качения

Разрушение сепаратора подшипника передней ступицы Газели приводит к потере правильного позиционирования тел качения. Ролики или шарики начинают хаотично смещаться, сталкиваться друг с другом и заклинивать. Это провоцирует резкое увеличение трения и локальный перегрев узла, ускоряющий деградацию смазки и металла.

Разрушение дорожек качения (наружного или внутреннего кольца) вызывает появление выкрашивания, задиров и глубоких борозд на рабочих поверхностях. Точность вращения теряется: тела качения движутся с рывками, вибрацией и ударными нагрузками. Геометрия посадочных мест искажается, усугубляя дисбаланс.

Ключевые последствия для автомобиля

Интенсивный шум и вибрация: Гул, скрежет или стук в районе колеса, усиливающиеся при повороте или изменении скорости.
Перегрев ступицы: Нагрев колесного диска и тормозных элементов до критических температур из-за возросшего трения.
Люфт колеса: Появление ощутимого радиального или осевого биения колеса при покачивании.
Ускоренный износ смежных узлов: Повреждения ступицы, шпилек, тормозного диска и ШРУСа из-за ударных нагрузок.

Эксплуатационные риски включают:

Заклинивание подшипника: Полная блокировка вращения ступицы с резкой потерей управляемости.
Отрыв колеса: Критическое разрушение посадочного места ступицы из-за вибраций и перекоса.
Повышенный расход топлива: Из-за возросшего сопротивления качению.

Компонент	Вид повреждения	Прямое следствие
Сепаратор	Деформация, раскол	Залипание тел качения, заклинивание
Дорожки качения	Выкрашивание, борозды	Вибрация, разрушение роликов/шариков

Список источников

При подготовке статьи о подшипнике передней ступицы Газели использовались специализированные технические материалы, обеспечивающие достоверность информации о назначении и конструктивных особенностях узла. Анализ источников позволил систематизировать данные по принципам работы, типоразмерам и требованиям к обслуживанию компонента.

Ключевыми критериями отбора литературы стали соответствие актуальным модификациям автомобилей ГАЗель, наличие детализированных схем и нормативов завода-изготовителя. Особое внимание уделялось официальным руководствам по ремонту и инженерным справочникам по подшипниковым узлам коммерческого транспорта.

Руководство по ремонту ГАЗ-2705, ГАЗ-3221, ГАЗель Бизнес (официальное издание) - Группа ГАЗ, 2018
Каталог подшипников ступиц грузовых автомобилей (технический справочник) - В.И. Анисимов, Транспортная литература, 2020
Конструкция ходовой части коммерческого транспорта (учебное пособие) - Ю.П. Свириденко, Академия автотранспорта, 2019
Технический бюллетень №47-Р (нормативный документ) - Завод «ГАЗ», служба главного конструктора, 2021
Методы диагностики ступичных узлов (методические рекомендации) - НИИ Автопрома, сертификационный центр, 2022
