Устройство и функции системы Ванос

Статья обновлена: 18.08.2025

Система изменения фаз газораспределения – ключевой элемент современных двигателей внутреннего сгорания, напрямую влияющий на их эффективность и экологичность.

Одной из наиболее известных реализаций этой технологии является VANOS (VAriable NockenwellenSteuerung), разработанная концерном BMW.

Эта система динамически регулирует положение распредвалов относительно коленчатого вала, оптимизируя момент открытия и закрытия впускных и/или выпускных клапанов под конкретные режимы работы мотора.

Понимание устройства, принципа действия и специфики VANOS критически важно для диагностики, обслуживания и ремонта двигателей BMW, а также демонстрирует инженерные решения для повышения их мощности, экономичности и снижения вредных выбросов.

Ключевое назначение: управление фазами газораспределения

Система VANOS обеспечивает динамическую корректировку фаз газораспределения двигателя, изменяя угловое положение распределительных валов относительно коленчатого вала. Это позволяет оптимизировать моменты открытия/закрытия впускных и выпускных клапанов в зависимости от текущих оборотов двигателя и нагрузки. Регулировка осуществляется в реальном времени через гидравлические муфты, управляемые электронным блоком (ЭБУ) на основе данных датчиков.

Главная цель – адаптация работы газораспределительного механизма под конкретные режимы эксплуатации. На низких оборотах система смещает фазы для увеличения крутящего момента и стабильности холостого хода, а на высоких – для достижения максимальной мощности. Дополнительно VANOS снижает расход топлива и токсичность выхлопа за счет эффективного управления остаточными газами в цилиндрах.

Принцип адаптации фаз

ЭБУ анализирует параметры:

Обороты двигателя
Положение дроссельной заслонки
Температуру охлаждающей жидкости
Скорость автомобиля

На основе этих данных вычисляется оптимальный угол опережения/запаздывания распредвалов. Гидравлические муфты VANOS смещают валы с помощью давления моторного масла, регулируемого соленоидами.

Режим работы	Сдвиг фаз	Эффект
Низкие обороты	Раннее закрытие впускных клапанов	+ крутящий момент, стабильность ХХ
Высокие обороты	Позднее закрытие впускных клапанов	+ мощность, улучшенное наполнение цилиндров
Средние нагрузки	Увеличение перекрытия фаз	Снижение расхода топлива и выбросов

Ключевое преимущество – устранение компромиссов между мощностью на высоких оборотах и тягой на низких. Технология обеспечивает:

Рост мощности до 10%
Увеличение крутящего момента на до 9%
Снижение расхода топлива на 3-5%
Соответствие экологическим стандартам Евро-5/6

Место установки детали: расположение на распредвале

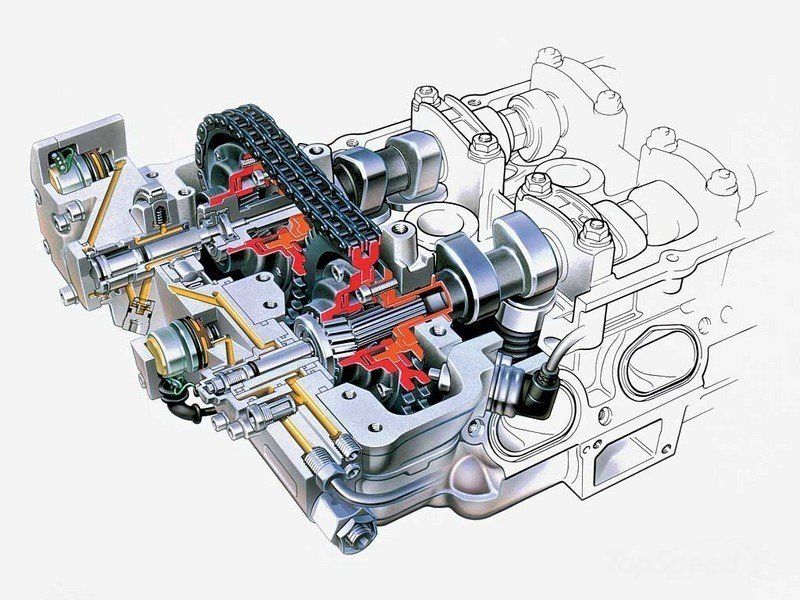

Система VANOS монтируется непосредственно на торцах распределительных валов двигателя со стороны привода газораспределительного механизма (ГРМ). Конструктивно она интегрирована в шкив или звездочку распредвала, образуя единый узел, который фиксируется крепежными болтами через центральную гайку.

Вал ротора VANOS входит в зацепление с шестерней распредвала посредством шлицевого соединения, обеспечивая жесткую кинематическую связь. Рабочие каналы для подачи масла расположены в корпусе подшипников распредвала, что требует точной совместимости посадочных поверхностей при монтаже.

Single VANOS: устанавливается исключительно на впускном распредвале
Double VANOS: размещается на обоих распределительных валах (впускном и выпускном)

Тип двигателя	Расположение VANOS	Особенности крепления
M50/S50	Впускной распредвал	Четыре болта через прижимную пластину
N52/N55	Оба распредвала	Центральный болт с фиксацией стопорным кольцом

Электромагнитные клапаны управления системой располагаются в ГБЦ рядом с корпусом VANOS, соединяясь масляными магистралями с исполнительными механизмами. Такая компоновка обеспечивает минимальный гидравлический путь для оперативного изменения фаз газораспределения.

Основные компоненты конструкции: шестерни и соленоид

Шестерни в механизме Ванос отвечают за непосредственное изменение положения распределительного вала относительно шестерни привода. Они представляют собой зубчатые элементы со сложной геометрией, интегрированные в корпус системы. Радиальные или осевые канавки на их поверхности взаимодействуют с поршнем или стопорным штифтом под давлением масла.

Соленоид является электронным управляющим клапаном, регулирующим подачу моторного масла к шестерням. Он получает сигналы от блока управления двигателем (ЭБУ) и дозирует давление в зависимости от режима работы мотора. Точность его срабатывания напрямую влияет на скорость и плавность регулировки фаз газораспределения.

Особенности взаимодействия компонентов

Передача усилия: Масло под давлением от соленоида воздействует на поршень внутри шестерни, смещая её вдоль оси вала или проворачивая относительно оси.
Фиксация положения: После достижения нужного угла поворота, давление стабилизируется, фиксируя шестерню через стопорный механизм.
Обратная связь: Датчики положения распредвала передают данные в ЭБУ, который корректирует сигналы на соленоид для поддержания оптимальных фаз.

Компонент	Основная функция	Ключевая особенность
Шестерня Ванос	Механическое изменение угла распредвала	Гидравлическое управление через каналы, точная геометрия зубьев
Соленоид	Электро-гидравлическое управление подачей масла	Высокочастотное ШИМ-управление от ЭБУ, фильтр тонкой очистки

Важно: Износ зубьев шестерни или загрязнение каналов соленоида приводят к запаздыванию срабатывания, ошибкам фаз газораспределения и потере мощности.

Принцип работы: регулировка угла опережения впуска

Регулировка угла опережения впуска (УОВ) ваносом основана на изменении положения распределительного вала относительно коленчатого вала. Это достигается за счет гидравлического или электрического управления фазовращателем, интегрированным в шкив распредвала. Масло под давлением, подаваемое системой смазки двигателя, воздействует на поршень или ротор внутри фазовращателя.

При поступлении управляющего сигнала от ЭБУ двигателя (на основе данных с датчиков положения коленвала, распредвала, нагрузки, оборотов и температуры) срабатывает электромагнитный клапан. Он направляет поток масла в соответствующие полости фазовращателя, что вызывает смещение ротора относительно корпуса шкива. Это смещение изменяет угол установки распредвала.

Типы регулировки и их влияние

Впускной ванос позволяет реализовать два ключевых сценария:

Раннее открытие впускных клапанов (опережение фазы): Увеличивает перекрытие клапанов (одновременное открытие впускных и выпускных). Улучшает продувку цилиндров и наполнение на высоких оборотах, повышая мощность.
Позднее открытие впускных клапанов (запаздывание фазы): Уменьшает перекрытие клапанов. Оптимизирует стабильность холостого хода, крутящий момент на низких оборотах и снижает выбросы.

ЭБУ непрерывно рассчитывает оптимальный УОВ в реальном времени, используя данные:

Параметр двигателя	Влияние на регулировку УОВ
Обороты коленчатого вала	Высокие обороты → сдвиг в опережение
Положение дроссельной заслонки/нагрузка	Высокая нагрузка → сдвиг в опережение
Температура охлаждающей жидкости	Прогрев → стабильный УОВ, рабочая → динамическая регулировка
Детонация	Детонация → сдвиг в запаздывание для защиты

Такая динамическая адаптация обеспечивает баланс между мощностью, экономичностью и экологичностью на всех режимах работы двигателя.

Особенности исполнительного механизма: гидравлическое управление

Гидравлическая система управления исполнительным механизмом Ванос основана на использовании моторного масла под давлением. Масло подается к поршню внутри механизма через управляющие электромагнитные клапаны, получающие сигналы от блока управления двигателем (ЭБУ). Направление потока масла (в одну или другую полость поршня) определяет его перемещение и, как следствие, угол поворота распределительного вала относительно шкива.

Точность позиционирования достигается за счет дозированного давления масла и обратной связи через датчики положения распредвалов. Система работает в непрерывном режиме, постоянно корректируя фазы в соответствии с режимом работы двигателя (обороты, нагрузка). Гидравлика обеспечивает необходимое усилие для преодоления сопротивления пружин газораспределительного механизма и трения.

Ключевые характеристики гидравлического управления

Высокая динамика отклика: Гидравлика позволяет быстро изменять положение валов (за доли секунды) благодаря мгновенной передаче усилия жидкостью.
Рабочее усилие: Способность создавать значительное усилие для поворота распредвалов даже под высокой механической нагрузкой.
Зависимость от состояния масла: Чувствительность к качеству, вязкости, чистоте моторного масла и стабильности давления в системе смазки двигателя.
Требовательность к герметичности: Необходимость абсолютной герметичности контуров, уплотнений поршня и каналов подачи масла для поддержания точного давления и предотвращения утечек.
Управляющие элементы: Использование высокоточных соленоидных клапанов с широтно-импульсной модуляцией (ШИМ) для регулировки потока масла.

Важные аспекты эксплуатации: Эффективность гидравлического управления напрямую зависит от исправности системы смазки двигателя в целом. Загрязнение масла, износ масляного насоса, засорение масляных каналов или фильтра, износ уплотнений механизма Ванос приводят к замедленному срабатыванию, неточному позиционированию валов и ошибкам в работе системы.

Симптомы неисправности: потеря мощности и рывки

Потеря мощности проявляется как неспособность двигателя достигать привычных оборотов и динамики разгона, особенно заметная при старте с места или обгонах. Автомобиль реагирует на педаль газа с запаздыванием, не развивает полную тягу даже при глубоком нажатии акселератора, что вызвано нарушением фаз газораспределения из-за некорректной работы механизма Ванос.

Рывки возникают преимущественно в диапазоне 1500–3500 об/мин и ощущаются как резкие подергивания при равномерном разгоне или движении с постоянной скоростью. Это происходит из-за хаотичного смещения углов распредвалов, приводящего к нестабильному наполнению цилиндров топливовоздушной смесью и сбоям в моменте зажигания.

Ключевые характеристики симптомов

Симптом	Условия проявления	Причина в системе VANOS
Потеря мощности	Старт, разгон, движение под нагрузкой	Фиксация фаз ГРМ в неоптимальном положении
Рывки при разгоне	Средние обороты (1.5–3.5 тыс/мин)	Скачкообразное изменение углов распредвалов

Дополнительно могут наблюдаться: неустойчивая работа на холостом ходу, повышенный расход топлива и хлопки во впускном коллекторе. Эти явления усиливаются при прогреве двигателя из-за засорения соленоидов или износа уплотнительных колец, нарушающих управление давлением масла в системе.

Распространенные поломки: износ уплотнительных колец

Износ уплотнительных колец ванос – наиболее частая неисправность этого узла. Кольца подвергаются постоянному трению о стенки корпуса при вращении вала, контактируют с моторным маслом и высокими температурами. Со временем резиновый материал теряет эластичность, покрывается микротрещинами и уменьшается в диаметре, теряя способность герметизировать каналы.

Деградация уплотнений приводит к утечкам масла между камерами ванос. Это нарушает управление фазами газораспределения – давление масла не достигает нужного уровня для точного смещения ротора. Система двигателя фиксирует отклонения и активирует аварийный режим, что сразу отражается на поведении автомобиля.

Характерные признаки и последствия износа

Основные симптомы изношенных уплотнительных колец:

Неустойчивая работа на холостом ходу – обороты плавают, двигатель глохнет
Потеря мощности, особенно в низком диапазоне оборотов
Увеличенный расход топлива (до 15-20%)
Характерное цокание или стук из зоны ванос при запуске
Лампа Check Engine с ошибками по положению распредвала

Критические последствия игнорирования проблемы:

Загрязнение масляных каналов продуктами износа резины
Ускоренный износ плунжеров и шестерни ванос из-за масляного голодания
Прогорание клапанов при хроническом нарушении фаз
Полный отказ системы изменения фаз

Фактор износа	Воздействие на кольца	Профилактика
Низкокачественное/старое масло	Ускоренное старение резины, потеря эластичности	Своевременная замена масла и фильтра
Перегрев двигателя	Деформация, растрескивание материала	Контроль температуры ОЖ
Механические примеси в масле	Абразивное истирание поверхности	Использование оригинальных фильтров

Диагностику проводят путем замера давления масла в контуре ванос и анализа временных параметров срабатывания. Замена колец требует демонтажа механизма и использования специального инструмента для установки без перекосов.

Диагностика проблем: компьютерная проверка ошибок

Компьютерная диагностика системы Ванос выполняется через OBD-II развод с использованием специализированного ПО (INPA, ISTA/D для BMW или универсальных сканеров). Она позволяет считать коды ошибок из блока управления двигателем (DME), отражающие отклонения в работе фазовращателей. Анализ данных в реальном времени фиксирует рассогласование между заданными и фактическими углами положения распредвалов.

Диагностика выявляет электрические и механические неисправности: обрывы цепей соленоидов, низкое давление масла, загрязнение каналов или износ уплотнений. Проверка сопровождается тестами исполнительных механизмов – программная активация соленоидов помогает оценить их реакцию и влияние на углы опережения.

Интерпретация кодов ошибок

Код ошибки	Описание	Критичность
P0010	Неисправность цепи соленоида Впускного Ванос (ряд 1)	Высокая
P0012	Задержка угла Впускного Ванос (ряд 1)	Средняя
P0015	Неисправность цепи соленоида Выпускного Ванос (ряд 1)	Высокая
P1520	Рассогласование фаз газораспределения	Критическая

После фиксации кодов выполняют параметрическую проверку: сравнивают показатели желаемого и фактического положения валов в режиме холостого хода и под нагрузкой. Расхождение более 5° указывает на механические дефекты. Дополнительно анализируют:

Давление масла (минимум 5 бар)
Работоспособность датчиков положения распредвалов
Состояние масляных магистралей Ванос

Тонкости замены: совместимость с моделями двигателей

Системы VANOS существенно различаются по конструкции для разных поколений двигателей BMW. Ключевым фактором совместимости является тип и поколение мотора: одинарная система (только на впуске) применялась на M50TU, M52, ранних M54; двойная VANOS (впуск/выпуск) характерна для M52TU, M54, N42, N46, N52, N53, S50, S54. Поздние двигатели серии N, B и S получили усовершенствованные версии с электронным управлением вместо гидромеханических клапанов.

При подборе новой детали критично учитывать год выпуска и VIN-код авто. Даже в рамках одного двигателя (например, N52) ранние версии (до 2008 г.) используют VANOS с болтовым креплением шестерён, а поздние – с пресс-фитингами. Установка несоответствующего узла приводит к ошибкам ECU, падению мощности, масляному голоданию или механическим повреждениям распредвалов.

Особенности совместимости по семействам двигателей

Тип VANOS	Двигатели	Критерии замены
Одинарный (впуск)	M50TU, M52 (до 1998), S50B30	Требует замены уплотнений и плунжеров
Двойной (впуск/выпуск)	M52TU, M54, N42, N46	Обязательна замена соленоидов и болтов крепления
Двойной с электронным управлением	N52, N53, N54, N55, B48, B58	Неразборная конструкция, замена модулем целиком

Для двигателей серии N (N52/N53) критичен подбор по номеру детали: системы для 6-цилиндровых моторов с магниевым блоком (до 09.2005) не взаимозаменяемы с алюминиевыми версиями. В моторах серии M (M54/M56) различают ранние VANOS с 3-болтовым и поздние с 4-болтовым креплением крышки. При ремонте рекомендуется:

Использовать ремкомплекты с усиленными тефлоновыми уплотнениями
Обновлять фиксирующие болты (одноразовые)
Проверять износ шестерён и стопорных штифтов
