Устройство и технические характеристики главного цилиндра сцепления УАЗ

Статья обновлена: 18.08.2025

Главный цилиндр сцепления – ключевой элемент гидравлической системы управления трансмиссией автомобилей УАЗ.

Узел преобразует механическое усилие от педали в давление тормозной жидкости, обеспечивая плавное включение и отключение сцепления.

В статье подробно рассматриваются технические параметры, конструктивные особенности и принцип работы данного агрегата для моделей УАЗ.

Место установки главного цилиндра сцепления в моторном отсеке УАЗ

Главный цилиндр сцепления на автомобилях УАЗ монтируется в передней части моторного отсека. Он жестко фиксируется к корпусу автомобиля через кронштейн или непосредственно к перегородке моторного щита. Точное расположение варьируется в зависимости от модели и года выпуска, но всегда находится в зоне удобного доступа для обслуживания.

Конструктивно цилиндр ориентирован так, что его толкатель соединяется через вилку с педалью сцепления в салоне, а гидравлическая магистраль направляется к рабочему цилиндру. Резервуар для тормозной жидкости, интегрированный в корпус или соединенный шлангом, располагается выше для обеспечения стабильного потока жидкости.

Ключевые особенности позиционирования

Соседство с вакуумным усилителем: на большинстве моделей цилиндр закреплен рядом с главным тормозным цилиндром и вакуумным усилителем.
Крепежные точки: установка выполняется двумя болтами на плоскости, параллельной оси автомобиля.
Ориентация штока: ось штока строго перпендикулярна педальному узлу для минимизации боковых нагрузок.

Параметр	Описание
Ближайшие элементы	Бачок ГУР, аккумуляторная площадка, корпус воздушного фильтра
Тип крепления	Резьбовое соединение М8 (реже М10)
Зона монтажа	Верхняя треть моторного щита со смещением к левому крылу (для правого руля – к правому)

Для замены или диагностики требуется демонтаж декоративной накладки моторного отсека и, на некоторых модификациях, временное смещение элементов впускного тракта. Точная локализация определяется по характерной форме цилиндра с пластиковым бачком и металлическими гидравлическими портами.

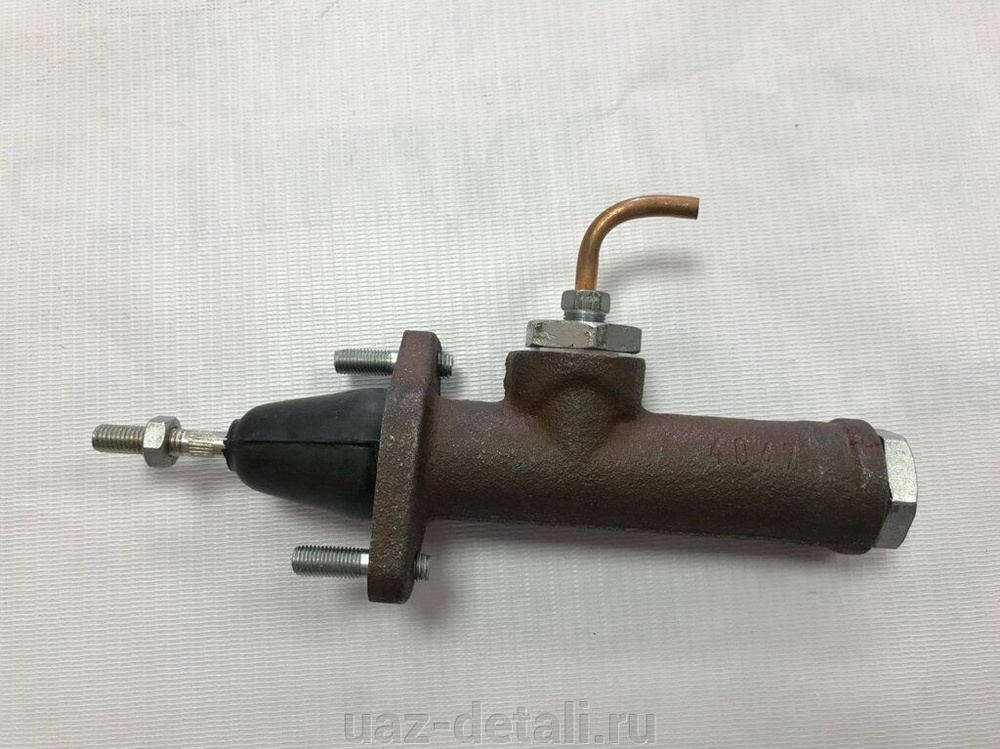

Конструкция корпуса главного цилиндра УАЗ: материалы и форма

Корпус главного цилиндра сцепления УАЗ изготавливается методом литья из высокопрочного алюминиевого сплава. Данный материал обеспечивает оптимальное сочетание малого веса, устойчивости к коррозии и необходимой механической прочности для работы в условиях вибраций и перепадов температур. Поверхность корпуса подвергается механической обработке для достижения точных геометрических параметров посадочных мест и отверстий.

Конструктивно корпус выполнен в виде полого цилиндра сложной формы с интегрированными каналами гидравлической системы. На корпусе расположены крепежные фланцы для фиксации к кузову или раме, резьбовые порты для подключения трубопроводов, а также монтажное гнездо под бачок с тормозной жидкостью. Внутренняя полость тщательно обработана для обеспечения герметичного скольжения рабочего поршня.

Ключевые элементы конструкции

Основной корпус: Литая алюминиевая деталь с ребрами жесткости для увеличения прочности.
Рабочая камера: Прецизионное цилиндрическое отверстие с зеркальной поверхностью.
Гидравлические каналы: Система внутренних магистралей для подачи жидкости к поршню и соединения с трубопроводом.
Фланцы крепления: Усиленные площадки с отверстиями под болты М8.
Резьбовые порты: Стальные втулки с конусной резьбой для герметичного соединения труб.

Технические параметры материалов

Характеристика	Значение
Материал корпуса	Алюминиевый сплав АК12
Твердость поверхности	HB 90-110
Толщина стенок	4.5-6 мм
Защитное покрытие	Анодирование

Форма корпуса оптимизирована под компактное размещение в подкапотном пространстве УАЗ. Радиальные выступы обеспечивают эффективный отвод тепла при длительной эксплуатации, а ассиметричная конфигурация предотвращает неправильную установку. Герметичность системы достигается за счет установки резиновых манжет в канавки корпуса и применения медных уплотнительных шайб на резьбовых соединениях.

Внутреннее устройство: поршень, возвратная пружина и уплотнения

Поршень выполнен из металлического сплава и перемещается внутри корпуса цилиндра под действием штока педали сцепления. Его основная задача – создавать давление тормозной жидкости при перемещении вперёд, передавая усилие от ноги водителя к рабочему цилиндру.

Возвратная пружина расположена позади поршня и обеспечивает его автоматическое обратное движение при отпускании педали. Это гарантирует мгновенное разъединение гидравлической системы и восстановление исходного положения механизма.

Поршень: Имеет точную шлифованную поверхность для минимального трения. Оснащён канавками для установки уплотнительных элементов.
Возвратная пружина: Рабочее усилие 8-12 Н. Изготавливается из высокоуглеродистой стали с антикоррозионным покрытием.
Уплотнения: Резиновые манжеты (обычно EPDM или NBR), установленные в канавках поршня. Предотвращают утечки жидкости и защищают систему от загрязнений.

Компонент	Материал	Функция
Главный уплотнитель	Маслостойкая резина	Герметизация рабочей камеры
Заднее уплотнение	Резина с армированием	Защита от пыли и грязи

Рабочие жидкости для гидросистемы сцепления УАЗ: требования и допуски

Рабочая жидкость в гидросистеме сцепления УАЗ выполняет критическую функцию передачи усилия от педали к выжимному подшипнику. Использование неподходящей или некондиционной жидкости приводит к снижению эффективности сцепления, аэрозасасыванию, коррозии компонентов и преждевременному выходу из строя главного/рабочего цилиндров. Несоблюдение регламента замены вызывает закипание при высоких нагрузках, образование пробок и полный отказ системы.

Производитель УАЗ строго регламентирует допуски рабочих жидкостей для гидропривода сцепления. Применение составов, не соответствующих техническим требованиям, аннулирует гарантийные обязательства и повышает риск аварийных ситуаций. Особое внимание уделяется химической совместимости с резинотехническими элементами (манжеты, уплотнения) и минимальной гигроскопичности.

Ключевые характеристики и стандарты

Базовый стандарт: Тормозные жидкости классов DOT 4 (рекомендованы) или DOT 3 (допустимы при отсутствии DOT 4).
Температура кипения: Не ниже 230°C для "сухой" жидкости (DOT 4) и 155°C для "увлажненной" (содержание воды ≤3.5%).
Вязкость: ≤1800 мм²/с при -40°C для сохранения работоспособности в зимних условиях.
Совместимость: Обязательная нейтральность к EPDM-резине, латуни и алюминиевым сплавам.

Параметр	DOT 3	DOT 4	Запрещенные аналоги
Базовый состав	Гликолевые эфиры	Боросодержащие сложные эфиры	Минеральные масла (LHM, BSK), DOT 5 (силикон)
Гигроскопичность	Высокая	Умеренная	Не смешивать с DOT 5.1 (специфика состава)
Регламент замены	Каждые 2 года или 40 000 км		При изменении цвета или консистенции

Важно: Строго запрещено смешивание жидкостей разных классов (DOT 3 и DOT 4) и производителей из-за риска химических реакций и выпадения осадка. Для долива допустимо использование исключительно свежевскрытой упаковки с действующим сроком годности. При замене обязательна полная прокачка системы для удаления воздушных пробок.

Принцип работы: преобразование усилия педали в давление жидкости

При нажатии на педаль сцепления усилие через толкатель передается на поршень главного цилиндра. Поршень, снабженный уплотнительными манжетами, перемещается внутри корпуса цилиндра, сжимая рабочую жидкость в полости перед собой.

Это перемещение создает гидравлическое давление в системе. Жидкость под давлением вытесняется через выпускной штуцер и поступает по трубопроводу к рабочему цилиндру сцепления, который преобразует это давление обратно в механическое усилие.

Ключевые элементы преобразования

Толкатель: Связывает педаль с поршнем цилиндра
Возвратная пружина: Возвращает поршень в исходное положение после отпускания педали
Бачок с жидкостью: Компенсирует изменение объема жидкости и предотвращает завоздушивание
Манжеты: Обеспечивают герметичность рабочей камеры и предотвращают утечки

Эффективность преобразования напрямую зависит от диаметра поршня и герметичности системы. Любой износ уплотнений или наличие воздуха в гидроприводе приводит к снижению давления и ухудшению работы сцепления.

Основные технические характеристики (диаметр поршня, объем)

Главный цилиндр сцепления УАЗ оснащается поршнем стандартного диаметра, обеспечивающим необходимую эффективность гидропривода. Этот параметр напрямую влияет на создаваемое давление в системе и усилие на педали.

Объем рабочей жидкости, требуемый для полного хода поршня, определяет скорость срабатывания механизма. Его величина рассчитана для корректной работы со штатным рабочим цилиндром сцепления и типовым выжимным подшипником.

Ключевые параметры

Диаметр поршня	19.05 мм (3/4 дюйма)
Рабочий объем	~3.5 см³ (зависит от модели)

Типовые особенности конструкции включают:

Чугунный или алюминиевый корпус
Резиновые уплотнительные манжеты
Штуцер для подключения гидропривода
Резервуар под тормозную жидкость DOT-4

Подключение к педали сцепления через толкатель

Главный цилиндр сцепления УАЗ соединяется с педалью посредством металлического толкателя, передающего усилие от водителя напрямую на поршень гидравлической системы. Данный узел обеспечивает строгую кинематическую связь и требует точной регулировки свободного хода для корректной работы сцепления. Отсутствие люфтов и правильная длина толкателя критичны для предотвращения пробуксовки или неполного выключения передачи.

Толкатель выполнен в виде стального штока с резьбой на одном конце и шарнирным наконечником (часто с шаровой опорой или втулкой) на другом. Резьбовая часть позволяет изменять общую длину элемента при помощи контргайки, что используется для настройки свободного хода педали в пределах 3-5 мм. Шарнирное соединение компенсирует несоосность и снижает износ деталей при качании педали.

Ключевые характеристики толкателя

Материал: Углеродистая сталь с антикоррозионным покрытием
Тип соединения: Винтовая регулировка длины + шарнирный наконечник
Длина (базовая): 150-160 мм (зависит от модели УАЗ)
Ход штока: Соответствует полному выжиму педали (≈25-30 мм)

Параметр	Значение	Последствия отклонения
Зазор в шарнире	≤ 0.2 мм	Стук, ускоренный износ
Свободный ход педали	3-5 мм	Пробуксовка или неполное выключение
Угол отклонения	≤ 5°	Перекос поршня ГЦС

Важно: При замене толкателя обязательна последующая регулировка свободного хода педали. Контргайку фиксируют после точной установки длины, предотвращая самопроизвольное откручивание. Износ шарнира или искривление штока требуют немедленной замены детали во избежание выхода из строя главного цилиндра.

Конструкция и назначение бачка для тормозной жидкости

Бачок для тормозной жидкости в системе сцепления УАЗ представляет собой пластиковый резервуар, устанавливаемый над главным цилиндром. Корпус выполнен из полупрозрачного материала с нанесёнными метками минимального (MIN) и максимального (MAX) уровня жидкости. В верхней части расположена герметичная крышка с вентиляционным отверстием, обеспечивающим сообщение с атмосферой.

Внутри бачка размещён поплавковый датчик уровня, подключённый к сигнальной лампе на приборной панели. От нижнего патрубка отходит шланг, соединяющий бачок с компенсационным отверстием главного цилиндра сцепления. Конструкция крепится к кузову или моторному щиту посредством кронштейна с резиновыми демпферами.

Функции бачка в системе сцепления

Хранение запаса жидкости: Обеспечивает непрерывную подачу рабочей жидкости в главный цилиндр
Компенсация объёма: Нивелирует изменение уровня жидкости при температурном расширении/сжатии и износе дисков сцепления
Вентиляция: Предотвращает образование вакуума или избыточного давления через калиброванное отверстие в крышке
Визуальный контроль: Позволяет оперативно проверять уровень без разборки узлов благодаря прозрачным стенкам
Гидравлическая стабилизация: Исключает попадание воздуха в магистраль при естественном испарении жидкости

Тип резьбы и параметры штуцеров для гидропроводов

Штуцеры главного цилиндра сцепления УАЗ оснащаются метрической резьбой стандарта М10×1.0. Данный тип резьбы обеспечивает герметичное соединение с гидравлическими трубками тормозной системы. Резьбовое соединение проектируется под конусное уплотнение, исключающее применение дополнительных прокладок или герметиков.

Присоединительные размеры штуцеров унифицированы для большинства моделей УАЗ (3151, Хантер, Патриот). Для монтажа/демонтажа используется стандартный рожковый ключ на 10 мм. Диаметр подключаемой гидравлической трубки составляет 4.75 мм (3/16 дюйма), что соответствует типовым параметрам тормозных магистралей автомобиля.

Параметр	Значение
Тип резьбы	М10×1.0 метрическая
Размер под ключ	10 мм
Диаметр трубки	4.75 мм (3/16")
Тип уплотнения	Конусное (беспрокладочное)
Совместимость	УАЗ 3151, Хантер, Патриот

Симптомы неисправности главного цилиндра сцепления УАЗ

Неисправности главного цилиндра сцепления проявляются через характерные изменения в работе педали. Основные признаки включают нестандартное поведение при нажатии и видимые следы утечек гидравлической жидкости. Игнорирование этих симптомов приводит к постепенной потере функциональности сцепления.

Конкретные проявления неполадок требуют немедленной диагностики, так как напрямую влияют на безопасность управления автомобилем. Наиболее распространёнными индикаторами проблем являются три ключевых признака, связанных с гидравлической системой.

Ключевые признаки поломки

Мягкая педаль сцепления - педаль проваливается при нажатии без привычного сопротивления, требует многократной прокачки для восстановления давления. Возникает из-за попадания воздуха в систему через повреждённые уплотнения или негерметичные соединения.
Провалы педали - педаль резко уходит вниз без усилия, затем частично возвращается. Вызвано разрушением манжет внутри цилиндра, из-за чего жидкость перетекает в полость за поршнем вместо создания давления.
Утечки тормозной жидкости - видимые подтёки на корпусе цилиндра, в месте соединения с бачком или гидравлической трубкой. Указывает на износ сальников, трещины в корпусе или ослабление креплений. Сопровождается падением уровня жидкости в бачке.

Проверка уровня и качества жидкости в бачке

Уровень тормозной жидкости в бачке главного цилиндра сцепления УАЗ необходимо контролировать регулярно, перед каждым выездом или согласно регламенту технического обслуживания. Резервуар прозрачный, что позволяет визуально оценить количество содержимого без вскрытия.

Минимальный уровень жидкости должен находиться между отметками «MIN» и «MAX», нанесенными на корпус бачка. Падение ниже метки «MIN» недопустимо, так как это приведет к подсосу воздуха в гидросистему и отказу сцепления. При обнаружении недостатка требуется немедленная доливка.

Критерии оценки качества

Качество жидкости проверяют по следующим визуальным признакам:

Цвет: Новая жидкость DOT-4 обычно желтоватая или светло-коричневая. Потемнение до темно-коричневого или черного оттенка сигнализирует о старении.
Прозрачность: Наличие мути, взвеси или осадка на дне указывает на загрязнение или химическое разложение.
Консистенция: Жидкость не должна быть вязкой, липкой или содержать пузырьки воздуха.

При выявлении любых отклонений от нормы (низкий уровень, изменение цвета, загрязнение) жидкость подлежит полной замене. Используйте только рекомендованные производителем составы (DOT-4) и избегайте смешивания разных типов.

Параметр	Норма	Тревожные признаки
Уровень	Между MIN и MAX	Ниже MIN, следы подтеков на бачке
Цвет	Светло-желтый/янтарный	Темно-коричневый, черный
Прозрачность	Полная, без включений	Мутность, осадок, хлопья

Визуальный осмотр корпуса и швов на предмет утечек

Тщательно протрите корпус главного цилиндра сцепления ветошью, удаляя грязь и остатки технических жидкостей. Это обеспечит чёткую видимость потенциальных повреждений и свежих подтёков рабочей жидкости.

Осмотрите поверхность корпуса под ярким освещением, уделяя особое внимание зонам соединений и технологическим швам. Используйте увеличительное стекло для выявления микротрещин, невидимых невооружённым глазом.

Ключевые зоны контроля

Стык бачка и корпуса: проверьте уплотнительное кольцо на наличие задиров или перекоса.
Швы литья корпуса: ищите следы пористости или трещины вдоль линий формовки.
Резьбовые соединения: осмотрите места вкручивания штуцеров трубопроводов на предмет запотевания.
Рабочий поршень: убедитесь в отсутствии подтеканий вокруг защитного резинового чехла (пыльника).
Монтажная плоскость: проверьте привалочную поверхность к педальному узлу на целостность прокладки.

Важно: Наличие засохших потёков указывает на старую проблему, тогда как свежие маслянистые пятна свидетельствуют о активной утечке. При обнаружении дефектов узел подлежит ремонту или замене.

Диагностика работы методом прокачки системы

Прокачка гидропривода сцепления УАЗ позволяет выявить неисправности главного цилиндра, такие как внутренние утечки, заклинивание поршня или износ манжет. Процедура выполняется при появлении симптомов: мягкий или проваливающийся педаль сцепления, затрудненное переключение передач, падение уровня жидкости в бачке без внешних подтеков.

Для диагностики потребуется прозрачный шланг, емкость с тормозной жидкостью и помощник. Подготовьте автомобиль: установите на ровную поверхность, проверьте уровень жидкости в бачке (должен быть между метками MIN и MAX), очистите штуцер выпуска воздуха на рабочем цилиндре от грязи.

Порядок выполнения прокачки

Наденьте шланг на штуцер рабочего цилиндра, опустив второй конец в емкость с жидкостью.
Попросите помощника 5-7 раз резко нажать педаль сцепления и удерживать её в нижнем положении.
Открутите штуцер на ½ оборота: в шланге появятся пузырьки воздуха. Закройте штуцер после прекращения выхода пузырей.
Повторяйте пункты 2-3 до полного исчезновения воздуха в шланге. Контролируйте уровень жидкости в бачке (доливайте при необходимости).

Признаки неисправности главного цилиндра во время прокачки:

Жидкость не вытекает из штуцера – засор магистрали или заклинивание поршня цилиндра.
Пузыри не прекращаются после 4-5 циклов – разгерметизация внутренних уплотнений.
Педаль не создает давления – повреждение манжет, требующее замены цилиндра.

Нормальный результат	Отклонение	Вероятная причина
Плотная педаль после 3-4 циклов	Педаль "проваливается"	Износ главного цилиндра
Отсутствие пузырей в шланге	Постоянное пенообразование	Подсос воздуха через соединения
Стабильный уровень жидкости	Резкое падение уровня	Утечка в магистрали

После успешной прокачки проверьте ход педали: он должен составлять 120-130 мм от пола до точки срабатывания. Убедитесь в четком включении передач при работающем двигателе. Если симптомы сохраняются – необходима разборка и дефектовка цилиндра.

Этапы замены главного цилиндра сцепления на УАЗ

Замена главного цилиндра сцепления требует тщательной подготовки и соблюдения последовательности действий. Перед началом работ подготовьте новый цилиндр, тормозную жидкость, набор ключей, шланг для прокачки и чистую ветошь.

Обязательно проверьте совместимость приобретенной детали с моделью вашего УАЗ. Убедитесь в отсутствии утечек в новой детали и целостности защитной упаковки уплотнителей.

Пошаговая процедура замены

Подготовка автомобиля
- Установите авто на ровную поверхность, зафиксируйте ручной тормоз
- Снимите минусовую клемму с аккумуляторной батареи
- Демонтируйте декоративную панель под рулевой колонкой
Слив жидкости и демонтаж старого цилиндра
- Отсоедините питающий шланг от бачка гидропривода
- Подставьте емкость и слейте тормозную жидкость
- Открутите крепежные гайки (2 шт) ключом на 13 мм
- Аккуратно снимите цилиндр с крепежных шпилек
- Отсоедините толкатель от педали сцепления
Монтаж нового цилиндра
- Зачистите посадочную поверхность от загрязнений
- Установите новый цилиндр на шпильки крепления
- Затяните гайки моментом 15-20 Н·м
- Подсоедините толкатель к вилке педали сцепления
- Подключите гидравлическую магистраль к штуцеру
Прокачка системы
- Залейте новую тормозную жидкость в бачок до уровня MAX
- Наденьте прозрачный шланг на штуцер прокачки рабочего цилиндра
- Попросите помощника 5-7 раз выжать педаль сцепления
- Удерживая педаль в нижнем положении, открутите штуцер на ¾ оборота
- Повторяйте процедуру до полного удаления воздуха из системы

После завершения работ проверьте ход педали сцепления – он должен составлять 120-130 мм при полном ходе 140-160 мм. Убедитесь в отсутствии подтеков жидкости в местах соединений. Проведите тестовую поездку, обращая внимание на четкость включения передач и плавность работы сцепления.

Инструменты и материалы для замены

Для замены главного цилиндра сцепления на автомобилях УАЗ потребуется подготовить минимальный набор инструментов и расходных материалов. Работы проводятся в подкапотном пространстве, что определяет выбор оборудования.

Необходимо обеспечить чистоту рабочей зоны и наличие емкости для слива тормозной жидкости. Рекомендуется использовать средства индивидуальной защиты: перчатки и очки для предотвращения контакта с техническими жидкостями.

Основной комплект

Тормозная жидкость: 0.5-1 литр (тип DOT-4, соответствующая спецификациям производителя)
Набор рожковых ключей: 8-17 мм (включая ключи на 10 и 13 мм для трубок)
Торцовые головки: 10-13 мм с трещоткой и удлинителем
Отвертки: крестовая и плоская (среднего размера)
Пассатижи для снятия стопорных колец и фиксаторов
Чистая ветошь для протирки деталей
Емкость: до 1 л для сбора старой жидкости

Дополнительные материалы:

Медная шайба или герметик для резьбовых соединений (при замене трубок)
Проволочная щетка для очистки контактов
Шприц для удаления жидкости из бачка

При необходимости прокачки системы потребуется помощник или вакуумный насос. Замена деталей в полевых условиях требует расширенного набора инструментов.

Демонтаж старого цилиндра: отключение магистралей и крепежа

Отсоедините гибкий шланг гидропривода от главного цилиндра сцепления, предварительно подставив емкость для сбора тормозной жидкости. Ослабьте ключом накидную гайку соединения, аккуратно сдвиньте шланг в сторону, избегая перегибов и попадания загрязнений в открытый контур.

Снимите трубопровод подачи жидкости к бачку, открутив хомут крепления и отсоединив резиновый шланг от штуцера. Заглушите отверстия в шланге и на бачке чистым ветошью или пластиковыми заглушками для предотвращения утечек и загрязнения системы.

Демонтаж крепежных элементов

Выкрутите ключом на 13 мм два болта крепления главного цилиндра к картеру сцепления. Удерживайте гайки с обратной стороны картера гаечным ключом, чтобы избежать проворачивания шпилек. При затрудненном доступе используйте удлинитель или карданный шарнир для торцевых головок.

После снятия крепежа:

Аккуратно выдвиньте цилиндр из посадочного места, контролируя положение толкателя.
Извлеките уплотнительное кольцо из гнезда картера, при необходимости используя монтажную лопатку.
Осмотрите посадочную поверхность на картере на наличие коррозии или механических повреждений.

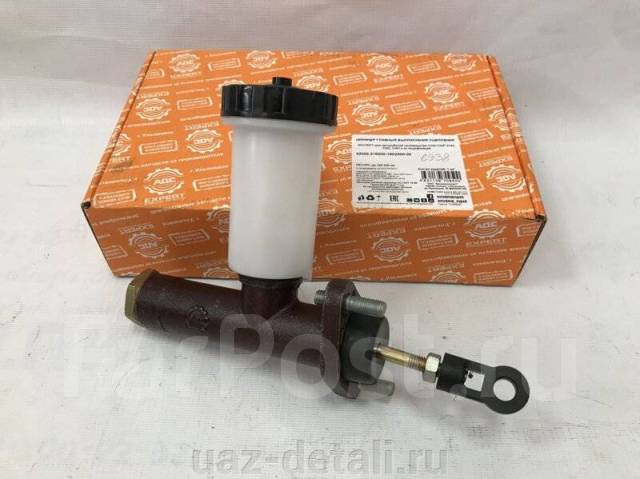

Выбор нового цилиндра и ремкомплекта: соответствие модели УАЗ

Подбор главного цилиндра сцепления для УАЗ требует строгого соответствия модели и году выпуска автомобиля. Конструктивные различия между "Буханкой" (УАЗ-452), Patriot, Hunter или "Профи" влияют на геометрию узла, тип крепления и параметры гидравлической системы. Использование неоригинальных аналогов без проверки совместимости приводит к утечкам жидкости, неполному выключению сцепления и преждевременному износу.

При выборе ремкомплекта учитывайте производителя цилиндра: оригинальные запчасти УАЗ (например, артикул 31501-1603080) и качественные дубликаты (SACHS, CTR, AVTOKAM) имеют различия в материалах уплотнений. Комплектация должна включать все необходимые элементы: манжеты поршня, стопорные кольца, защитный колпачок штуцера и новую прижимную пластину пружины.

Критерии выбора

Проверка VIN-кода: уточнение модификации двигателя (ЗМЗ-409, УМЗ-421) и типа коробки передач (механика, 5-ступенчатая КПП Димитровградского завода)
Конструкция толкателя: резьбовое соединение для старых моделей УАЗ-469 vs. вилочный тип крепления на Patriot
Диаметр поршня: 19 мм для УАЗ-452, 20.64 мм – Hunter после 2014 года

Модель УАЗ	Оригинальный артикул цилиндра	Рекомендуемый ремкомплект
УАЗ-3151 (до 2005 г.)	31501-1603080-10	31501-1603084
Patriot (после 2015 г.)	31638-1603080	31638-1603084
УАЗ-Profi	236000-1603080	236000-1603084

Сверьте маркировку на старом цилиндре с каталогом производителя
Убедитесь в наличии сертификата ISO/TS 16949 для ремкомплектов
Проверьте совпадение посадочных мест и угла подключения гидравлической магистрали

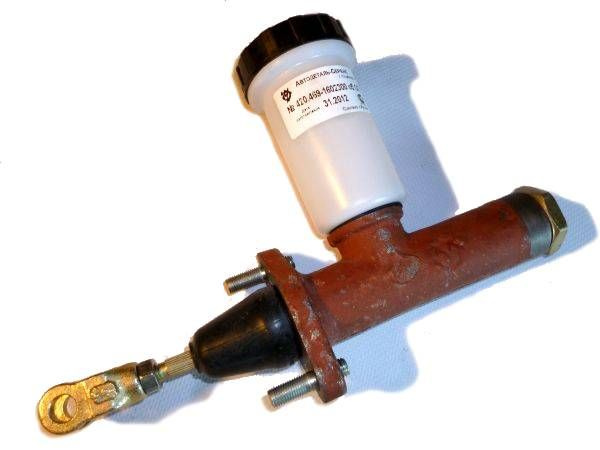

Особенности установки нового главного цилиндра

Перед началом работ демонтируйте старый цилиндр, предварительно отсоединив трубку привода и слив тормозную жидкость в чистую емкость. Проверьте состояние штока вилки сцепления и целостность шлангов – при наличии трещин или деформаций обязательна замена. Тщательно очистите посадочное место от грязи и коррозии, чтобы обеспечить плотное прилегание корпуса нового узла.

Установите новый цилиндр, затянув крепежные болты моментом 15–20 Н∙м во избежание перекоса. Подсоедините трубопровод, используя новые медные шайбы для герметичности соединения. Заполните бачок свежей тормозной жидкостью (рекомендуется DOT-4) и выполните прокачку системы для удаления воздуха. Контролируйте уровень жидкости в бачке в процессе прокачки, не допуская его опустошения.

Критические нюансы монтажа

Регулировка хода педали: после установки проверьте свободный ход (10–15 мм) – при превышении параметров отрегулируйте толкатель цилиндра.
Совместимость компонентов: используйте только оригинальные или сертифицированные аналоги (например, ГЦС 2120-1602070 для УАЗ Патриот).
Прокачка: выполняйте до полного исчезновения пузырьков воздуха в прозрачном шланге, опущенном в жидкость.

Параметр	Требование
Момент затяжки крепежа	15–20 Н∙м
Рабочая жидкость	DOT-4
Допустимый люфт педали	10–15 мм

Не применяйте силу при подключении трубки – риск сорвать резьбу.
Проверьте герметичность соединений до и после запуска двигателя.

Порядок подключения гидропроводов и бачка

Подключите гидравлические трубопроводы к соответствующим выходам главного цилиндра сцепления. Стандартная конструкция предполагает два выхода: один (часто расположенный ближе к корпусу бачка) предназначен для подачи жидкости из бачка к цилиндру, другой (рабочий) – для соединения с гидроприводом сцепления (гибким шлангом или трубкой, идущей к рабочему цилиндру). Надежно затяните резьбовые соединения накидными гайками, избегая перекоса трубок, чтобы обеспечить герметичность и предотвратить утечки.

Проверьте правильность маршрута прокладки трубопроводов согласно схеме автомобиля УАЗ конкретной модели. Убедитесь, что трубки и шланги не имеют резких перегибов, не контактируют с подвижными или нагревающимися элементами (выхлопная система, элементы подвески) и надежно закреплены в штатных держателях хомутами для предотвращения вибраций и повреждений в процессе эксплуатации.

Подключение бачка с тормозной жидкостью

Бачок главного цилиндра сцепления обычно представляет собой пластиковый резервуар, устанавливаемый на корпус цилиндра или в непосредственной близости от него. Подключение выполняется следующим образом:

Установка бачка: Закрепите бачок на штатное место (часто на сам корпус главного цилиндра через резиновые уплотнители или на кронштейн кузова). Убедитесь в надежности крепления.
Подсоединение подающего шланга: Наденьте резиновый или пластиковый подающий шланг от бачка на штуцер впуска главного цилиндра сцепления. Штуцер обычно расположен в верхней части корпуса цилиндра. Зафиксируйте шланг штатным хомутом, обеспечив плотную посадку и герметичность.
Заполнение жидкостью: Залейте в бачок свежую тормозную жидкость, соответствующую спецификации DOT 4 (или другой, указанной производителем УАЗ), до уровня между метками "MIN" и "MAX" на корпусе бачка.
Контроль уровня: После заполнения и последующей прокачки системы обязательно проверьте уровень жидкости в бачке еще раз и доведите его до нормы.

Параметр бачка	Значение / Описание
Тип жидкости	Тормозная жидкость DOT 4
Уровень заполнения	Между метками MIN и MAX

Важно! После завершения подключения всех элементов гидропривода сцепления (главного цилиндра, трубопроводов, рабочего цилиндра) необходимо обязательно выполнить процедуру прокачки системы для удаления воздуха из гидравлических магистралей. Воздух в системе приводит к неполному выключению сцепления ("ведет") и невозможности нормального переключения передач.

Процесс прокачки системы сцепления после замены

Прокачка удаляет воздух из гидравлической магистрали, обеспечивая четкую передачу усилия от педали к выжимному подшипнику. Без этой процедуры сцепление будет работать неэффективно или полностью откажет из-за сжатия воздушных пузырей в системе.

Для выполнения работ потребуется помощник, чистая прозрачная емкость (0.5-1 л), шланг под диаметр штуцера прокачки (чаще 8 мм), свежий тормозной жидкости DOT-4 (объемом 200-300 мл) и ветошь. Обязательно проверьте уровень жидкости в бачке перед началом и поддерживайте его на ¾ высоты резервуара в процессе.

Последовательность действий

Наденьте шланг на штуцер прокачки рабочего цилиндра (расположен на картере сцепления), второй конец опустите в емкость с 50-100 мл жидкости.
Попросите помощника 3-4 раза плавно выжать педаль сцепления и удерживать её в нижнем положении.
Открутите штуцер на ½-¾ оборота ключом на 8-10 мм. Воздушные пузыри и жидкость начнут вытекать в емкость.
Затяните штуцер сразу после прекращения потока или при опускании педали до пола.
Повторяйте цикл (пункты 2-4) до полного исчезновения пузырьков в шланге и емкости.

Контрольные признаки успешной прокачки: педаль становится упругой (без "провалов"), ход штока рабочего цилиндра увеличивается до 15-20 мм, отсутствуют посторонние шумы при выключении сцепления. После завершения долейте жидкость в бачок до метки MAX, протрите все элементы системы от остатков жидкости.

Ключевые параметры	Значения/рекомендации
Диаметр шланга	8 мм
Объем жидкости для прокачки	200-300 мл
Ход штока рабочего цилиндра	15-20 мм
Требуемое усилие на педали	Ровное, без заеданий

Регулировка свободного хода педали сцепления

Свободный ход педали сцепления – это расстояние между верхним положением педали и моментом начала перемещения вилки выключения сцепления. Корректная величина (15-20 мм для большинства УАЗ) обеспечивает полное включение/выключение сцепления, предотвращает пробуксовку диска и преждевременный износ выжимного подшипника.

Регулировка осуществляется изменением длины тяги, соединяющей педаль сцепления с вилкой выжимного подшипника. Для доступа к регулировочной гайке требуется снять защитный резиновый чехол с тяги в подкапотном пространстве.

Порядок регулировки

Зафиксируйте автомобиль на ровной поверхности, затяните ручной тормоз.
Измерьте линейкой текущий свободный ход педали (расстояние от пола до резиновой накладки в верхнем положении, затем до момента ощутимого сопротивления).
Ослабьте контргайку на регулировочной тяге сцепления.
Вращайте саму тягу:
- Увеличение хода – выкручивайте тягу (удлиняйте).
- Уменьшение хода – вкручивайте тягу (укорачивайте).
Проверьте свободный ход после каждого изменения положения тяги.
Затяните контргайку при достижении нормы (15-20 мм), не допуская смещения настройки.
Проверьте работу сцепления:
- Плавный ход педали без рывков.
- Полное включение передач без хруста.
- Отсутствие пробуксовки при резком старте на подъеме.

Параметр	Нормальное значение	Последствия отклонения
Свободный ход	15-20 мм	Меньше нормы: Подшипник перегружен, сцепление "ведет" Больше нормы: Сцепление "буксует", передачи плохо включаются

Замена уплотнительных манжет и пыльника ремкомплектом

Демонтаж главного цилиндра сцепления начинается с отсоединения гидравлической магистрали и кронштейна крепления к кузову. Предварительно сливается тормозная жидкость из бачка, после чего аккуратно снимается стопорное кольцо, удерживающее поршень в корпусе цилиндра. Извлечение поршня требует осторожности – внутренние поверхности не должны повреждаться.

Старые манжеты (уплотнительные кольца на поршне и в корпусе) и пыльник удаляются, а посадочные места тщательно очищаются от грязи, остатков жидкости и изношенной резины. Все детали промываются чистой тормозной жидкостью или спиртом. Обязательно проверяется состояние зеркала цилиндра и возвратной пружины – царапины или коррозия на стенках приведут к быстрому выходу из строя новых уплотнений.

Установка ремкомплекта

Новые манжеты из ремкомплекта обильно смазываются чистой тормозной жидкостью. Поршень с установленными уплотнениями аккуратно вставляется в цилиндр, избегая перекоса и повреждения манжет. Пыльник надевается на корпус до полной фиксации в канавке. После сборки цилиндр прокачивается для удаления воздуха из системы.

Критически важные моменты при замене:

Использование только рекомендованной тормозной жидкости для смазки уплотнений во время сборки.
Проверка целостности и правильности посадки всех манжет перед окончательной установкой поршня.
Замена стопорного кольца на новое (если входит в комплект) или тщательный осмотр старого на предмет деформации.

Устранение воздуха в системе как причина проблем

Воздух в гидроприводе сцепления УАЗ вызывает провал педали, неполное выключение сцепления, трудности при переключении передач или полную потеру работоспособности узла. Основные причины попадания воздуха – низкий уровень тормозной жидкости в бачке, повреждения шлангов, негерметичность соединений или износ уплотнений главного цилиндра.

Удаление воздуха осуществляется методом прокачки системы. Для работы потребуется чистая тормозная жидкость (рекомендованная производителем), прозрачный шланг, подходящий по диаметру к штуцеру рабочего цилиндра, и емкость для слива отработанной жидкости. Обязательно проверьте целостность всех магистралей и соединений перед началом процедуры.

Порядок прокачки гидропривода сцепления

Заполните бачок главного цилиндра тормозной жидкостью до уровня "MAX" и поддерживайте его в процессе всей операции.
Наденьте шланг на штуцер прокачки рабочего цилиндра, опустив второй конец в емкость с небольшим количеством жидкости.
Попросите помощника 3-5 раз резко нажать на педаль сцепления и удерживать её в нижнем положении.
При удержании педали нажатой, ослабьте штуцер на ½-¾ оборота. Воздух и жидкость выйдут через шланг.
Затяните штуцер только после закрытия и лишь затем разрешите помощнику отпустить педаль.
Повторяйте пункты 3-5 до полного исчезновения пузырьков воздуха в шланге и появления плотной струи жидкости.

После прокачки доведите уровень жидкости в бачке до нормы. Убедитесь в отсутствии подтеканий в местах соединений. Если воздух продолжает попадать в систему после многократной прокачки, проверьте:

Целостность гибкого шланга между трубкой и рабочим цилиндром
Состояние уплотнительных манжет поршня главного цилиндра
Надежность затяжки гаек крепления трубопроводов
Герметичность резервуара бачка и соединения с корпусом цилиндра

Симптом	Возможная причина	Действие
Постепенное снижение уровня жидкости	Утечка в системе (ГЦС, РЦС, трубки, шланги)	Визуальный осмотр, поиск и устранение утечки, долив жидкости
Резкое падение уровня, педаль провалилась	Серьезная утечка (лопнул шланг, поврежден цилиндр)	Буксировка в сервис, замена неисправного узла, прокачка
Педаль мягкая, ход увеличен	Воздух в системе, износ манжет ГЦС	Прокачка системы, замена ГЦС или ремкомплекта
Педаль стала тугой, сцепление "ведет"	Закисание штока, повреждение поршня ГЦС, засор магистрали	Диагностика, очистка/смазка штока, замена ГЦС

Список источников

При подготовке материала о главном цилиндре сцепления УАЗ использовались следующие категории источников:

Они включают официальную документацию производителя, технические руководства по ремонту, отраслевые справочники и экспертные обзоры для точности характеристик.

Официальное руководство по эксплуатации УАЗ - разделы трансмиссии и гидропривода сцепления
Каталог запасных частей УАЗ - спецификации оригинальных компонентов
Техническая документация завода-изготовителя - параметры давления и объёма цилиндра
Мануалы по ремонту УАЗ Хантер, Патриот - процедуры замены и диагностики
ГОСТ 30742-2001 - стандарты на гидроцилиндры тормозных систем
Справочник "Устройство автомобилей УАЗ" - принцип работы гидропривода
Технические бюллетени ТО - типовые неисправности и методы их устранения
Отчёты испытаний НАМИ - данные по температурной стойкости уплотнений
Аналитические обзоры автоэкспертов - сравнение ресурса оригинальных и аналоговых цилиндров
Форумные обсуждения владельцев УАЗ - практический опыт эксплуатации
