Устройство и установка DRL-контроллера для дневных ходовых огней

Статья обновлена: 18.08.2025

Дневные ходовые огни (ДХО) стали обязательным элементом безопасности современного автомобиля, обеспечивая видимость транспортного средства в светлое время суток.

DRL-контроллер – электронное устройство, автоматизирующее управление ДХО, исключающее необходимость ручного включения/выключения и гарантирующее корректную работу согласно требованиям ПДД.

Данная статья детально рассматривает принцип функционирования DRL-контроллера, логику его работы с бортовой сетью автомобиля и основные схемы подключения для самостоятельной установки.

Алгоритм автоматического включения/выключения ДХО

Алгоритм активации дневных ходовых огней базируется на анализе ключевых параметров транспортного средства через CAN-шину. Контроллер непрерывно считывает данные о состоянии зажигания, скорости движения, положении ручного тормоза и освещённости. При обнаружении условий для автоматического включения ДХО (движение на скорости свыше 5-10 км/ч при работающем двигателе) подаётся управляющий сигнал на реле.

Деактивация происходит при снижении скорости ниже порогового значения, остановке двигателя, активации головного света или поднятии ручного тормоза. Контроллер игнорирует кратковременные изменения параметров (например, переключение передач) благодаря программным фильтрам, предотвращающим ложные срабатывания.

Принципы обработки сигналов

Ключевые логические проверки алгоритма:

Зажигание включено - обязательное условие для активации
Скорость > порогового значения (5-15 км/ч в зависимости от калибровки)
Ручной тормоз отключён
Габаритные/ближний свет выключены (приоритет штатного освещения)
Уровень освещённости выше заданного (только для моделей с датчиком света)

Последовательность операций при запуске:

Опрос CAN-шины на наличие сигнала "Зажигание ON"
Проверка статуса ручного тормоза и света фар
Анализ скорости движения (данные с ABS или спидометра)
Задержка активации 2-5 секунд для верификации условий
Замыкание цепи ДХО через силовое реле

Параметр	Значение для включения	Значение для выключения
Скорость	>10 км/ч	<5 км/ч (с таймером 30 сек)
Зажигание	ON	OFF
Габариты	OFF	ON
Ручной тормоз	Отпущен	Затянут

Важно: алгоритм предусматривает приоритетность ручного управления – принудительное включение ДХО кнопкой отменяет автоматику до следующего цикла зажигания.

Необходимые компоненты для установки системы

Для монтажа DRL-контроллера и корректной работы системы управления дневными ходовыми огнями требуется подготовить комплект совместимых технических компонентов. Отсутствие любого элемента или использование неподходящих аналогов может привести к некорректному функционированию или повреждению электрооборудования автомобиля.

Базовый набор включает как специализированные устройства управления, так и расходные материалы для электромонтажа. Конкретная комплектация зависит от модели контроллера и конструктивных особенностей транспортного средства, но ключевые позиции остаются универсальными.

Базовый комплект компонентов

DRL-контроллер – основной управляющий модуль с поддержкой необходимых алгоритмов работы (затемнение при включении фар, задержка отключения и т.д.)
Комплект ДХО – сертифицированные светодиодные блоки с параметрами, соответствующими ГОСТ Р 41.48-2004
Электропроводка – многожильные медные провода сечением 1.0-2.5 мм² с двойной изоляцией
Предохранители – плавкие вставки номиналом 5-15А + держатели для врезки в цепь питания
Коммутационные элементы – автомобильные реле (30/40А), клеммы типа "Faston", разъемы Deutsch DT
Изоляционные материалы – термоусадочные трубки, гидроизоляционные колпачки, монтажная изолента
Крепеж – пластиковые хомуты, кронштейны для фиксации контроллера, двухсторонний скотч 3M VHB

Пошаговое подключение к источнику зажигания

Для активации контроллера при запуске двигателя требуется подача напряжения от замка зажигания. Используйте цепь, которая становится под напряжением только в положении "ON" или "START". Избегайте подключения к постоянному плюсу аккумулятора – это приведет к разряду батареи.

Проверьте мультиметром выбранный провод: при выключенном зажигании напряжение должно отсутствовать, при включении – показывать 12V. Используйте предохранитель в разрыв цепи для защиты оборудования.

Процесс подключения

Отсоедините минусовую клемму аккумулятора
Определите точку подключения в салоне:
- Через штатный разъем предохранительной коробки
- К свободному штекеру реле зажигания
- Через переходник-паукальце на колодку замка
Зачистите изоляцию провода зажигания на 6-8 мм
Подсоедините красный провод DRL-контроллера:
- Методом скрутки с пайкой
- Через обжимной коннектор "Scotchlok"
Изолируйте соединение термоусадкой
Проложите проводку в гофре через технологические отверстия
Подключите черный провод контроллера к кузову (масса)

Цвет провода	Назначение	Точка подключения
Красный	Питание +12V	Цепь зажигания (ACC/ON)
Черный	Масса (GND)	Кузов авто (болт с чистым металлом)

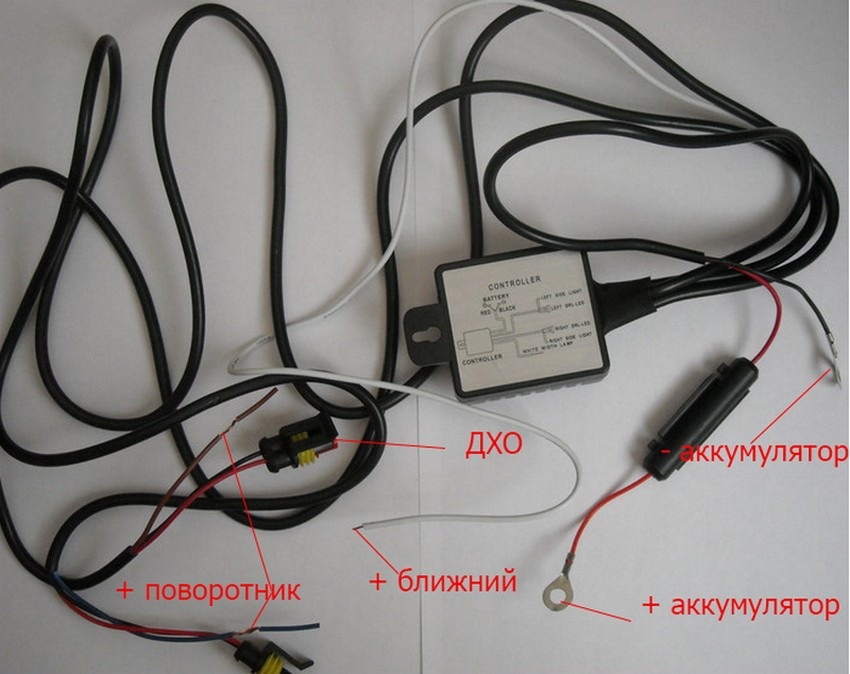

Схема соединения с бортовой сетью 12V

Подключение DRL-контроллера выполняется напрямую к аккумулятору через предохранитель номиналом 5-10А. Красный силовой кабель соединяется с положительной клеммой АКБ, черный провод – с "массой" кузова в точке с минимальным сопротивлением. Параллельно подключается сигнальный провод к цепи зажигания (IGN) для определения статуса работы двигателя.

Обязательно соблюдайте полярность при коммутации светодиодных ДХО. Сечение проводов должно составлять не менее 1.5 мм² для силовых линий. Все соединения изолируются термоусадкой, контроллер размещается в защищенном от влаги и вибрации месте моторного отсека.

Пошаговое подключение

Отсоедините минусовую клемму аккумулятора
Закрепите контроллер в выбранном месте
Соедините красный кабель с "+" АКБ через предохранитель
Подключите черный провод к очищенной болтовой точке кузова
Желтый провод подключите к замку зажигания (контакт +12V при включении IGN)
Белый и синий провода соедините с "+" левой и правой ДХО соответственно
Провода от ДХО к "-" объедините и подключите к ближайшей точке массы

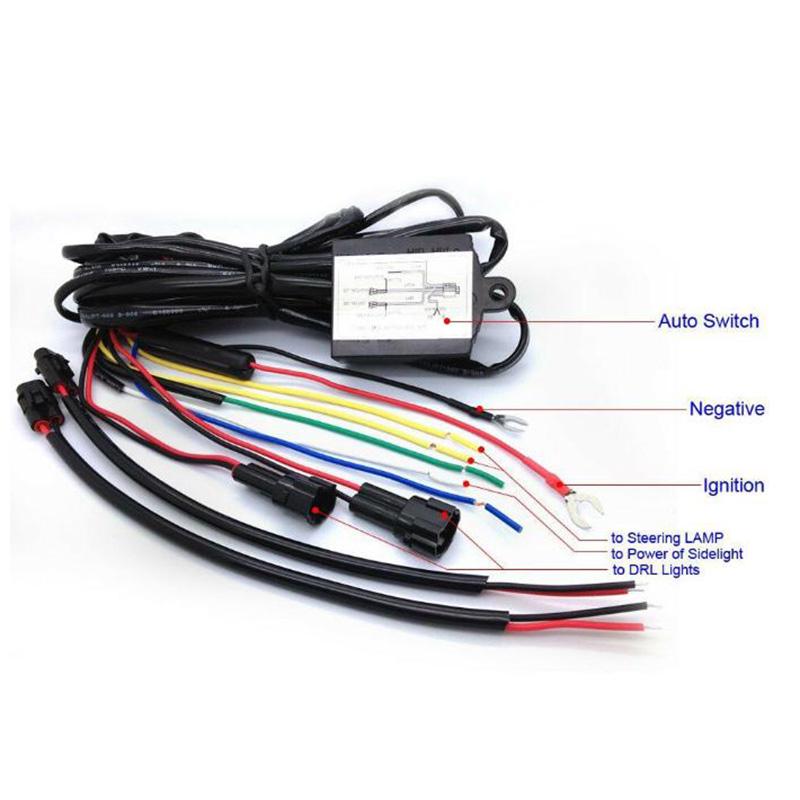

Цветовая маркировка проводов:

Цвет	Назначение
Красный	Постоянный +12V (аккумулятор)
Черный	Масса (GND)
Желтый	Сигнал зажигания (IGN)
Белый	Выход + на правую ДХО
Синий	Выход + на левую ДХО

Примечание: при использовании универсальных ДХО без встроенной защиты добавьте резисторы балансировки нагрузки согласно спецификации контроллера.

Настройка задержек срабатывания реле

Задержки срабатывания реле определяют временные интервалы между получением управляющего сигнала от DRL-контроллера и физическим замыканием/размыканием контактов реле. Корректная настройка предотвращает ложные срабатывания при кратковременных изменениях напряжения в бортовой сети, например, при запуске стартера или переключении фар.

Настройка осуществляется вращением потенциометров на корпусе контроллера либо через программный интерфейс (в моделях с Bluetooth/GPS). Каждому параметру соответствует отдельный регулятор, помеченный пиктограммой или текстовой меткой (например, "ON DELAY", "OFF DELAY").

Ключевые параметры задержек

Задержка включения ДХО (0.5–10 сек) – время между запуском двигателя и подачей питания на реле. Позволяет дождаться стабилизации напряжения.
Задержка выключения ДХО (0–60 сек) – интервал после остановки двигателя до отключения реле. Обеспечивает работу "габаритного света" при парковке.
Задержка реакции на генератор (1–20 сек) – защита от срабатывания при кратковременном падении напряжения (например, при проворачивании стартера).

Параметр	Диапазон настройки	Рекомендуемое значение
Включение при запуске	0.5–10 сек	2–3 сек (исключение мигания при старте)
Выключение при остановке	0–60 сек	15 сек (комфортное освещение при выходе из авто)
Реакция на сбой генератора	1–20 сек	5 сек (защита от ложных отключений)

Для диагностики настроек используйте тестовый режим контроллера: имитируйте запуск/остановку двигателя переключением провода ACC, замеряя временные интервалы мультиметром. Избегайте минимальных значений (менее 0.5 сек) – это провоцирует дребезг контактов реле.

Диагностика неисправностей при монтаже DRL-контроллера

После установки DRL-контроллера возможны сбои в работе системы ДХО. Типичные проявления: полное отсутствие включения фар, хаотичное мигание, несвоевременное отключение при запуске двигателя или сохранение работы после зажигания. Требуется системная проверка соединений и параметров.

Основные причины обычно связаны с ошибками подключения или несоответствием характеристик оборудования. Для локализации проблемы последовательно проверьте следующие узлы.

Ключевые этапы диагностики

Проверка питания контроллера
- Замерьте напряжение на клемме +12V при включенном зажигании
- Убедитесь в наличии "массы" на контакте GND
Анализ сигнальных линий
- Контроль исправности CAN-шины (при цифровом управлении)
- Проверка целостности провода от генератора (для режима "по напряжению")
Тестирование нагрузки
- Замер потребляемого тока фар – сравнение с паспортными значениями контроллера
- Поиск КЗ в цепи нагрузки тестером

Симптом	Вероятная причина	Метод проверки
ДХО не включаются	Обрыв питания, ошибка подключения реле	Прозвонка цепи +12V → реле → фары
Мигание при работе	Перегрузка по току, плохой контакт	Замер напряжения на клеммах контроллера под нагрузкой
Не гаснут после выключения зажигания	Некорректный сигнал с генератора/ CAN	Проверка мультиметром сигнального провода

При отсутствии видимых дефектов выполните сброс контроллера отключением питания на 5 минут. Если проблема сохраняется – проверьте соответствие прошивки модели авто и совместимость с типом ламп (LED/галоген). Для CAN-управления требуется адаптация параметров через диагностический разъем.

Список источников

Информация для статьи была систематизирована на основе анализа технической документации, специализированных изданий и практических руководств по автомобильной электронике. Акцент делался на актуальные данные о принципах функционирования и стандартах подключения.

Ключевые источники включают официальные спецификации производителей контроллеров, инженерные методички по проектированию световых систем и профильные исследования в области автоматизации транспортных средств. Отдельное внимание уделено нормативным требованиям к ДХО.

Техническая документация DRL-контроллеров ведущих производителей (Hella, Philips Automotive, Osram)
ГОСТ Р 41.48-2004 "Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения"
Руководства по установке автомобильного дополнительного оборудования (издательство "За рулём")
Специализированные журналы "Автоэлектроника" и "Автокомпоненты" (архивы 2018-2023 гг.)
Учебное пособие "Бортовая автоматика транспортных средств" (С.П. Миронов, 2021 г.)
Отчёты испытательных лабораторий DEKRA и TÜV SÜD по безопасности ДХО
Методические рекомендации SAE J2087 "Daytime Running Lamps"
