Устройство панели приборов автомобилей ВАЗ

Статья обновлена: 18.08.2025

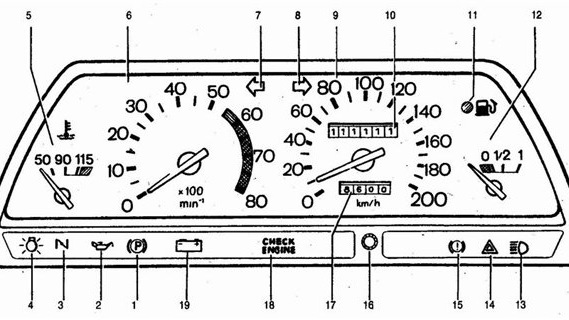

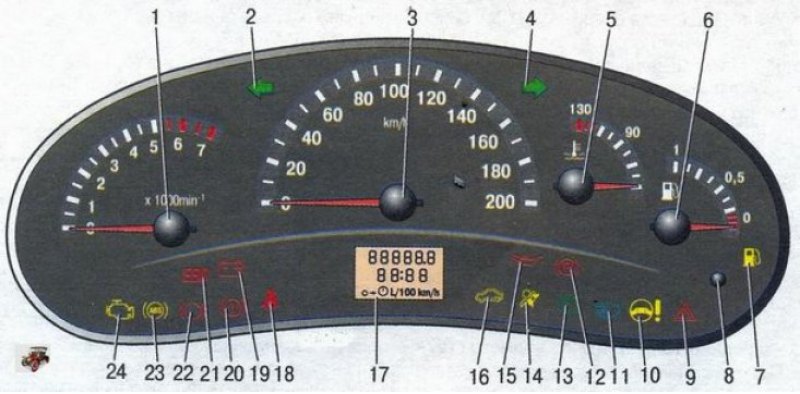

Панель приборов в автомобилях ВАЗ служит центральным информационным узлом для водителя.

Она объединяет контрольные индикаторы, измерительные приборы и органы управления, обеспечивая мониторинг ключевых параметров работы машины.

Конструкция щитка приборов менялась в зависимости от модели и года выпуска, отражая эволюцию отечественного автопрома.

Понимание назначения каждого элемента критически важно для безопасной эксплуатации и оперативного реагирования на сигналы системы.

Спидометр: контроль текущей скорости

Спидометр на приборной панели ВАЗ отображает мгновенную скорость движения автомобиля в километрах в час (км/ч). Шкала прибора имеет диапазон, соответствующий максимальным скоростным возможностям модели: для классических Жигулей это обычно 160-180 км/ч, тогда как в современных Lada Vesta/Granta достигает 220 км/ч. Контроль показаний критичен для соблюдения ПДД и предотвращения штрафов.

Основная шкала выполнена крупными цифрами с интервалом 20 км/ч и дублируется вспомогательной разметкой через 10 км/ч для точного считывания. Стрелка прибора приводится в действие механическим тросом (на старых моделях) или электронным датчиком скорости (новые поколения). Характерная особенность – погрешность до +10% от реальной скорости, заложенная конструктивно для компенсации влияния износа шин и других факторов.

Ключевые особенности спидометров ВАЗ

• Цветовая сигнализация: Зона свыше 40 км/ч выделена белым, а приближение к 200 км/ч (в зависимости от модели) – красным сектором
• Ночная подсветка: Равномерная засветка шкалы оранжевым или зелёным светом для видимости в темноте
• Дополнительные элементы: Встроенный одометр с механическим или цифровым счётчиком пройденного пути

Тип привода	Модели ВАЗ	Погрешность
Механический (тросовый)	"Классика" (2101-2107), Нива 2121	+7-10%
Электронный	Lada Vesta, XRAY, Granta, Largus	+5-7%

При резких ускорениях стрелка может реагировать с небольшой задержкой из-за инерционности механической системы. Важно учитывать, что реальная скорость при показаниях 100 км/ч фактически составляет 92-95 км/ч из-за конструктивной погрешности. Для точного контроля рекомендуется периодически сверять данные с GPS-навигатором.

Тахометр: мониторинг оборотов двигателя

Тахометр отображает текущие обороты коленчатого вала двигателя в реальном времени. Его шкала размечена в единицах x1000 об/мин, что позволяет точно контролировать нагрузку на силовой агрегат во время движения.

Прибор критически важен для корректного переключения передач: стрелка в зеленом секторе (2000-4000 об/мин) указывает оптимальный момент для смены передачи. Длительная работа в красной зоне (свыше 5000-6000 об/мин в зависимости от модели) провоцирует перегрев и ускоренный износ двигателя.

Ключевые особенности эксплуатации

Диапазон оборотов	Статус	Рекомендации
800-1000 об/мин	Холостой ход	Норма для прогретого двигателя на нейтрали
1500-3500 об/мин	Экономичный режим	Оптимален для городской езды
4000-5000 об/мин	Высокая нагрузка	Использовать кратковременно для обгона
5500+ об/мин	Красная зона	Недопустим для длительной работы

Важные нюансы интерпретации показаний:

• Скачки стрелки на холостом ходу сигнализируют о неисправностях системы зажигания
• Плавающие обороты при прогреве характерны для карбюраторных моделей
• Электронные тахометры современных ВАЗов отображают данные через CAN-шину

Указатель уровня топлива в баке

Датчик уровня топлива в баке автомобилей ВАЗ использует поплавковый механизм, соединённый с реостатом. При изменении объёма топлива поплавок перемещает ползунок по резистивной пластине, что корректирует сопротивление в электрической цепи.

Электронный сигнал от датчика передаётся на биметаллический указатель на приборной панели. Ток нагревает биметаллическую пластину в индикаторе, вызывая её изгиб и перемещение стрелки по шкале, отмеченной символами "П" (полный бак) и "0" (резерв).

Особенности работы

• При резких манёврах или наклоне автомобиля показания могут временно искажаться из-за перемещения топлива в баке
• Рекомендуется контролировать расход при уровне ниже ¼ шкалы – запас хода обычно не превышает 50-70 км
• Лампа-индикатор резерва (жёлтая или оранжевая пиктограмма колонки) активируется при остатке 6-8 литров

Положение стрелки	Примерный объём (для ВАЗ-2110)	Рекомендации
Между "П" и ½	Более 20 л	Нормальный режим эксплуатации
¼ шкалы	Около 10 л	Рекомендуется заправка
Над "0" (горит индикатор)	6-8 л	Критический уровень

Характерные неисправности включают залипание поплавка из-за загрязнений, обрыв цепи или окисление контактов, что проявляется хаотичным движением стрелки или её фиксацией на нуле при работающем двигателе. Для точной диагностики требуется проверка сопротивления датчика мультиметром.

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) на автомобилях ВАЗ выполняет ключевую функцию в системе управления двигателем. Он непрерывно измеряет температуру антифриза в рубашке охлаждения и передает данные в электронный блок управления (ЭБУ). Эта информация критична для корректировки топливно-воздушной смеси и угла опережения зажигания.

Располагается ДТОЖ обычно на корпусе термостата или головке блока цилиндров, обеспечивая прямой контакт с охлаждающей жидкостью. Конструктивно представляет собой термистор с отрицательным температурным коэффициентом: его сопротивление падает при нагреве и возрастает при охлаждении. ЭБУ подает на датчик опорное напряжение (обычно 5 В) и анализирует изменение сопротивления, преобразуя его в температурные значения.

Признаки неисправности и особенности

Отказ ДТОЖ проявляется характерными симптомами:

• Затрудненный пуск на горячую из-за некорректного обогащения смеси
• Повышенный расход топлива и нестабильные обороты холостого хода
• Ложные показания на приборной панели (стрелка в красной зоне при холодном двигателе или отсутствие реакции)
• Активация аварийного режима двигателя (загорается CHECK ENGINE)

При замене датчика важно использовать аналогичный по характеристикам экземпляр. Для моделей ВАЗ (2108-2115, Lada Granta/Kalina) применяются взаимозаменяемые датчики с маркировкой 23.3828 или 405213. Установка требует осторожности – резьбовое соединение уплотняется медной шайбой, а перетяжка корпуса приводит к разрушению керамического чувствительного элемента.

Параметр	Значение
Рабочий диапазон	-40°C до +130°C
Сопротивление (при 20°C)	2.3-2.7 кОм
Резьба установочная	М12×1,5 мм

Индикатор заряда аккумуляторной батареи

Данный индикатор на панели приборов ВАЗ выполнен в виде стилизованного изображения аккумулятора красного цвета. Он активируется при включении зажигания для проверки лампы, но должен погаснуть после запуска двигателя. Основное назначение – сигнализация о неисправностях в цепи заряда АКБ или критическом падении напряжения бортовой сети.

Постоянное свечение или включение индикатора во время движения указывает на отсутствие заряда аккумулятора от генератора. Мигание символа может свидетельствовать о нестабильном контакте в электрической цепи. Игнорирование сигнала приводит к глубокому разряду АКБ и невозможности повторного запуска двигателя.

Типовые причины срабатывания

• Обрыв или ослабление ремня привода генератора
• Неисправность регулятора напряжения (реле-контроллера)
• Повреждение диодного моста генератора
• Окисление клемм аккумулятора или генератора
• Короткое замыкание в бортовой сети

Алгоритм действий при загорании:

1. Немедленно заглушить двигатель
2. Проверить натяжение и целостность ремня генератора
3. Осмотреть контакты на АКБ и генераторе
4. Замерить напряжение на клеммах аккумулятора при работающем двигателе (норма: 13.6–14.6 В)

Состояние индикатора	Значение
Горит после запуска двигателя	Отсутствие заряда АКБ
Мигает при движении	Проблемы с контактами или реле
Не включается при зажигании	Перегорание лампы или обрыв цепи

Важно: Продолжение эксплуатации автомобиля при горящем индикаторе допустимо только для следования к месту ремонта кратчайшим маршрутом с минимальным энергопотреблением (без фар, печки, аудиосистемы).

Сигнализатор давления масла в двигателе

Данный индикатор выполнен в виде стилизованной масленки с каплей и загорается красным или оранжевым цветом при включении зажигания. Он напрямую связан с аварийным датчиком давления масла, расположенным в блоке цилиндров двигателя. Контрольная лампа должна погаснуть через 1-2 секунды после запуска мотора, что подтверждает установление рабочего давления в системе смазки.

Принцип работы основан на размыкании контактов внутри датчика под воздействием давления масла. Если при работающем двигателе давление падает ниже критического уровня (0.4-0.8 атм для ВАЗ), мембрана датчика замыкает цепь – индикатор загорается. Датчик реагирует исключительно на аварийное снижение давления, а не на уровень масла в картере, для контроля которого используется щуп.

Типовые причины срабатывания

• Низкий уровень моторного масла в картере
• Загрязнение масляного фильтра или маслоприемника
• Неисправность масляного насоса
• Износ вкладышей коленчатого вала
• Обрыв проводов или выход из строя датчика давления

Важно! Продолжать движение с горящим индикатором категорически запрещено – это приведет к заклиниванию двигателя из-за масляного голодания. Необходимо:

1. Немедленно заглушить двигатель
2. Проверить уровень масла щупом при остывшем моторе
3. Долить масло при недостаточном уровне
4. При нормальном уровне масла – вызвать эвакуатор или буксир

Состояние индикатора	Значение
Мигает при запуске и гаснет	Нормальная работа системы
Горит на холостом ходу	Аварийное давление масла
Мигает на высоких оборотах	Начальная стадия неисправности

Контроль включения стояночного тормоза

На панели приборов автомобилей ВАЗ индикатор стояночного тормоза выполняет две ключевые функции: сигнализирует о затянутом ручнике и предупреждает о низком уровне тормозной жидкости. При активации ручного тормоза контакты датчика замыкаются, что зажигает красную пиктограмму в виде восклицательного знака в круге "(!)".

Эта же лампочка дублирует сигнал датчика уровня тормозной жидкости из расширительного бачка. Если индикатор горит при отпущенном ручнике – это указывает на критическое падение уровня жидкости или неисправность тормозной системы. Водитель должен немедленно остановиться и проверить герметичность контура.

Особенности работы системы

Основные элементы контроля включают:

• Датчик ручника – механический концевик в основании рычага
• Поплавковый датчик – установлен в бачке тормозной жидкости
• Комбинированный индикатор – красная лампа с символом "(!)"

Принцип срабатывания показан в таблице:

Состояние системы	Индикация
Ручник поднят	Горит постоянно
Ручник опущен + нормальный уровень жидкости	Не горит
Ручник опущен + низкий уровень жидкости	Горит постоянно
Обрыв цепи / неисправность датчиков	Не горит (при затянутом ручнике)

Важно! Кратковременное загорание лампы при запуске двигателя – нормальная самодиагностика панели приборов. Постоянное горение после начала движения требует проверки:

1. Положения ручного тормоза
2. Уровня тормозной жидкости
3. Состояния тормозных колодок
4. Целостности тормозных шлангов

Индикатор работы наружного освещения

Данный индикатор расположен на приборной панели автомобилей ВАЗ и активируется при включении наружных световых приборов. Он выполнен в виде стилизованного изображения зеленой фары с расходящимися лучами света. Основное назначение – визуальное подтверждение работы габаритных огней, ближнего или дальнего света фар.

При повороте ключа зажигания и активации подрулевого переключателя освещения лампочка индикатора загорается зеленым цветом. Это позволяет водителю мгновенно определить состояние светотехники без выхода из автомобиля. Отсутствие свечения при включенном переключателе сигнализирует о возможных неисправностях: перегорании ламп, проблемах с предохранителями или нарушениях в цепи питания.

Особенности работы

• Активируется при любом режиме освещения: габариты, ближний или дальний свет
• Не горит при включении противотуманных фар или аварийной сигнализации отдельно
• Совмещен с индикатором дальнего света (синий значок) на некоторых моделях

Состояние индикатора	Значение
Постоянно горит зеленым	Штатная работа наружного освещения
Мигает или отсутствует	Неисправность в цепи освещения
Не включается	Проверка предохранителей F5 (габариты) и F7 (ближний свет)

Предупреждение о неисправности системы тормозов

При активации зажигания на приборной панели ВАЗ загорается символ красного восклицательного знака в круге, который должен погаснуть через несколько секунд. Если индикатор остаётся включённым во время движения или загорается внезапно – это сигнализирует о критической неполадке в тормозной системе.

Стабильное горение символа обычно указывает на падение уровня тормозной жидкости ниже минимальной отметки. Мигающий индикатор может сопровождаться сообщением "BRAKE" на дисплее (в моделях с бортовым компьютером) и свидетельствует о неисправностях ABS, датчиков колес или модулятора.

Рекомендуемые действия при срабатывании индикатора:

1. Немедленно снизить скорость, плавно воздействуя на педаль тормоза.
2. Проверить уровень жидкости в бачке ГТЦ (визуально через полупрозрачные стенки).
3. Осмотреть тормозные магистрали и шланги на предмет подтёков.
4. При отсутствии видимых дефектов – прекратить движение и вызвать эвакуатор.

Игнорирование сигнала может привести к:

• Увеличению тормозного пути
• Отказу тормозов на одном из контуров
• Блокировке колёс при экстренном торможении (при неработающей ABS)

Контроль поворотников и аварийной сигнализации

На приборной панели автомобилей ВАЗ за индикацию работы световых указателей поворота и аварийной сигнализации отвечают специальные символы. Основным элементом контроля является зеленая стрелообразная пиктограмма, направленная влево или вправо, в зависимости от активированного поворота. При включении аварийной сигнализации мигают обе стрелки одновременно.

Расположение индикаторов стандартно: левый указатель находится на панели слева, правый – справа, обычно симметрично относительно центральной оси. Мигание ламп сопровождается характерным щелкающим звуком реле-прерывателя, что обеспечивает дополнительный тактильный и звуковой контроль срабатывания системы даже без визуального наблюдения за панелью.

Особенности работы и диагностика

• Частота мигания: Нормальный режим – 60-120 импульсов в минуту. Ускоренный ритм сигнализирует о перегоревшей лампе в цепи.
• Непрерывное свечение: Если индикатор горит без мигания, вероятна неисправность реле-прерывателя или обрыв в цепи.
• Отсутствие реакции: При включении поворота индикатор не загорается – проверьте предохранитель (обычно F2-F3 в блоке), лампу указателя, реле К2 или подрулевой переключатель.

Состояние индикатора	Возможная причина
Мигает слишком быстро	Перегорела лампа в поворотнике или неисправно реле
Горит постоянно (без мигания)	Выход из строя реле-прерывателя, плохой контакт
Не включается	Сгорел предохранитель, обрыв проводки, поломка переключателя

Реле-прерыватель (типа 494.3747 или аналог) расположено в монтажном блоке предохранителей. Для проверки работоспособности аварийной сигнализации нажмите красную кнопку с треугольником на центральной консоли – одновременное мигание всех поворотников и индикаторов на панели подтвердит исправность системы.

Сигнал включения заднего противотуманного фонаря

Данный индикатор визуализируется на приборной панели ВАЗ в виде стилизованного символа фонаря с направленными влево лучами света и вертикальной волнистой линией, обозначающей туман. Он загорается характерным жёлтым цветом при активации задних противотуманных фонарей.

Предназначение сигнала – информировать водителя о работе осветительного оборудования, критичного для безопасности в условиях плохой видимости (туман, сильный дождь, снегопад). Контроль этой лампы обязателен, так как несвоевременное включение фонарей снижает заметность автомобиля, а их постоянная работа в ясную погоду ослепляет других участников движения.

Особенности эксплуатации

На автомобилях ВАЗ индикатор активируется только при выполнении двух условий: поворотом кольца переключателя наружного освещения в положение задних противотуманных фонарей и включением габаритных огней или ближнего света фар. Отсутствие свечения при корректной активации может указывать на:

• Перегорание лампы индикатора
• Неисправность реле или блока управления
• Обрыв цепи датчика

Если лампа не гаснет после выключения фонарей – вероятно залипание контактов переключателя или короткое замыкание в проводке. Игнорирование неисправности приводит к нарушению ПДД и риску создания аварийной ситуации.

Индикатор противобуксовочной системы (при наличии)

Данный индикатор, обычно изображающий схематичный автомобиль с волнистыми следами от колёс или надписью "TC", "ASR" или "ESP OFF", сигнализирует о состоянии системы динамической стабилизации и противобуксовки. При стандартной работе он кратковременно загорается при запуске двигателя (проходит самодиагностику) и моментально гаснет. Если система активна в процессе движения (например, при пробуксовке колёс на льду), индикатор может мигать, указывая на корректировку крутящего момента тормозными механизмами или снижением мощности двигателя.

Постоянное свечение индикатора указывает на одно из двух ключевых состояний: либо система принудительно отключена водителем (через кнопку на панели), либо зафиксирована неисправность в её компонентах (датчики угла поворота руля, скорости вращения колёс, блок управления, проводка). В первом случае это нормально (индикатор служит напоминанием об отключении), во втором требуется диагностика. Особенно критично, если индикатор загорается вместе с "CHECK ENGINE" или восклицательным знаком в жёлтом треугольнике – это свидетельствует об ошибках, влияющих на безопасность.

Возможные причины срабатывания

• Штатная активация: Мигание при пробуксовке колёс на скользком покрытии.
• Ручное отключение: Постоянное свечение после нажатия кнопки "ESP OFF".
• Неисправности:
  • Выход из строя датчиков ABS/скорости вращения колёс
  • Повреждение проводки или контактов
  • Сбои в блоке управления ABS/ESP
  • Некорректные показания датчика угла поворота руля
• Внешние факторы: Установка нештатных колёс разного диаметра или сильный износ шин.

Состояние индикатора	Значение	Требуемые действия
Кратковременное включение при запуске двигателя	Штатная самодиагностика системы	Не требуется
Мигание во время движения	Активная работа системы (корректирует пробуксовку)	Снизить скорость, плавнее работать педалью газа
Постоянное свечение	Система отключена или неисправна	Проверить кнопку отключения ESP, провести компьютерную диагностику

Сигнализатор незакрытых дверей автомобиля

Данный сигнализатор активируется при включении зажигания или начале движения автомобиля, если одна или несколько дверей (включая багажник на универсалах) неплотно закрыты. Он представляет собой пиктограмму в виде схематического изображения автомобиля с открытыми дверьми, обычно красного или оранжевого цвета, расположенную на приборной панели.

При срабатывании индикатора водитель должен немедленно остановиться в безопасном месте и проверить плотность прилегания всех дверей. Игнорирование сигнала создаёт угрозу безопасности: незапертая дверь может открыться при манёвре, а в салон проникнут выхлопные газы или влага. На моделях ВАЗ (Lada Granta, Vesta, XRAY, Niva Legend) значок дополнительно сопровождается звуковым сигналом при движении.

Особенности работы на автомобилях ВАЗ

Контроль состояния дверей реализован через концевики (дверные выключатели), расположенные в дверных стойках. Принцип работы системы:

• Каждая дверь оснащена индивидуальным концевиком, замыкающим цепь при закрытии
• Сигнал от всех концевиков поступает на блок управления
• При размыкании цепи хотя бы одного выключателя загорается предупреждающий индикатор

Распространённые причины ложных срабатываний:

1. Окисление контактов концевиков
2. Механическое повреждение проводки в дверных гофрах
3. Загрязнение или коррозия площадок дверных выключателей
4. Износ резиновых уплотнителей дверей

Состояние сигнализатора	Действия водителя
Мигает при движении	Проверить фиксацию дверей после остановки
Горит постоянно при закрытых дверях	Диагностировать концевики и проводку
Не загорается при открытой двери	Проверить лампу индикатора и предохранитель F5 (7.5А)

Трипометры: общий и суточный пробег

На панели приборов автомобилей ВАЗ присутствуют два независимых счетчика пробега: основной одометр (общий пробег) и трипометр (суточный пробег). Общий пробег отображает суммарное расстояние, пройденное автомобилем за весь срок эксплуатации. Его показания невозможно сбросить без вмешательства в механику или электронику.

Суточный пробег (трипометр) предназначен для замера расстояния за конкретный период времени – поездку, день или заправку топлива. Он обнуляется водителем вручную с помощью кнопки или переключателя на панели приборов. Цифры на обоих счетчиках выводятся в километрах.

Особенности работы

• Общий пробег: Фиксируется механически (в классических моделях) или электронным блоком (в современных). Требует специального оборудования для корректировки.
• Суточный пробег: Сбрасывается мгновенно нажатием кнопки (обычно обозначенной символом «0» или «TRIP»). Имеет ограничение по разрядности (обычно 999,9 км).

Тип счетчика	Назначение	Сброс	Точность
Общий пробег	Учет ресурса автомобиля	Не сбрасывается	Высокая
Суточный пробег	Контроль отрезков пути	Ручной	Зависит от модели

Трипометр полезен для расчета расхода топлива на 100 км (обнуляется при заправке), контроля расстояния в поездках или оценки ежедневного пробега. Данные общего одометра критичны при покупке подержанного авто – они отражают реальную нагрузку на узлы машины.

Регуляторы подсветки панели и включения габаритов

Регулятор подсветки панели приборов на автомобилях ВАЗ традиционно располагается на левой стороне рулевой колонки либо непосредственно на комбинации приборов. Он выполнен в виде вращающегося колесика с градацией интенсивности свечения, позволяя адаптировать яркость шкал и стрелок к условиям видимости.

Рядом с регулятором подсветки размещён поворотный переключатель наружного освещения, совмещающий функции активации габаритных огней и ближнего света фар. Его конструкция включает фиксированные позиции: "OFF" – полное отключение, "габариты" – включение парковочных огней и подсветки номерного знака, "ближний свет" – активация основного головного света.

Принцип работы и особенности

• Поворот регулятора подсветки по часовой стрелке увеличивает яркость, против – уменьшает (вплоть до полного отключения подсветки)
• Активация габаритов автоматически включает подсветку панели приборов на минимальной яркости
• При включении зажигания регулятор освещения блокируется в позиции "OFF" для предотвращения разряда АКБ

Позиция переключателя	Активированные элементы
OFF	Все огни выключены
Габариты	Боковые повторители, задние габариты, подсветка номера, панель приборов
Ближний свет	Габариты + головные фары ближнего света

Важно: При выключенном зажигании переключатель освещения работает только в режиме габаритов – ближний свет активируется исключительно при работающем двигателе. Это предотвращает случайную разрядку аккумуляторной батареи.

Список источников

При подготовке материалов о панелях приборов автомобилей ВАЗ использовались следующие категории источников:

Данные получены из официальной документации и специализированных изданий, посвящённых конструкции и эксплуатации отечественного автопрома.

Ключевые материалы

• Руководства по эксплуатации и ремонту моделей ВАЗ (2101–2199, Lada Granta/Kalina/Vesta)
• Официальные каталоги запчастей АвтоВАЗа и дилерских центров
• Технические отчёты НИИ автомобильного транспорта (НАМИ)
• Специализированные СМИ: журналы "За рулём", "Авторевю"
• Протоколы испытаний компонентов приборных панелей
• Архивные чертежи конструкторского бюро АвтоВАЗа
• Открытые технические вестники Волжского автозавода

Видео: Описание панели приборов Ваз 2107


• Реальные отзывы владельцев автомобильного аккумулятора Force

• Обзор городского мотоцикла KTM Duke 200

• Механический блокиратор педали - модели, цены, выбор
