Устройство системы комфорта Volkswagen Passat B5

Статья обновлена: 18.08.2025

Блок комфорта в Volkswagen Passat B5 представляет собой центральный электронный модуль, отвечающий за работу многочисленных систем, обеспечивающих повседневный комфорт водителя и пассажиров.

Этот интеллектуальный узел управляет такими функциями, как центральный замок, электрические стеклоподъемники, наружное освещение, стеклоочистители и зеркала, формируя привычную и удобную среду внутри автомобиля.

Понимание устройства, возможностей и типичных неисправностей блока комфорта критически важно для поддержания безупречной работы опций, определяющих удобство эксплуатации Passat B5.

Расположение блока комфорта в салоне Passat B5

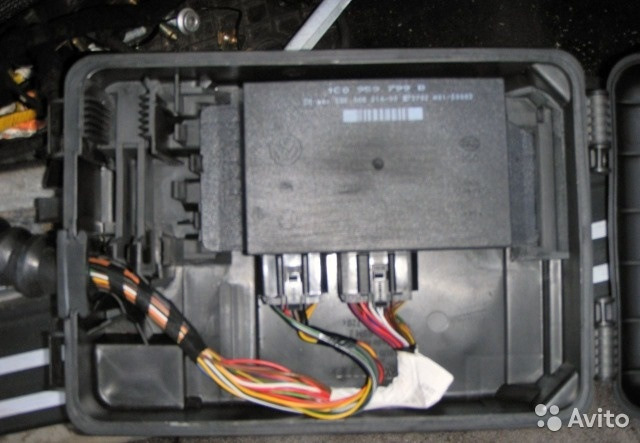

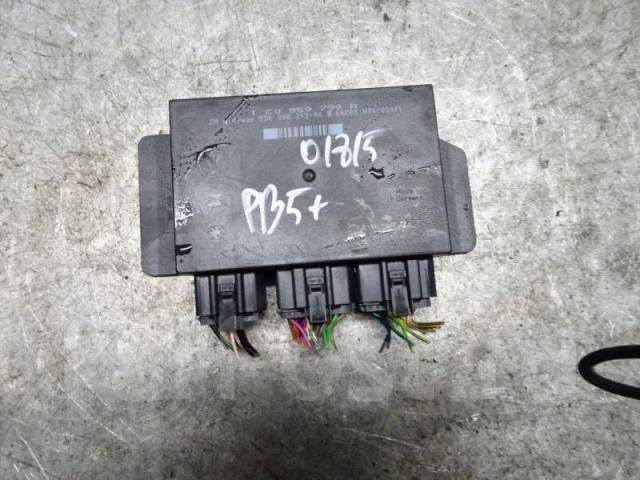

Блок комфорта (CCM) на Volkswagen Passat B5 штатно размещается под передним пассажирским сиденьем. Он закреплен на металлической платформе, прикрученной к полу кузова, и защищен пластиковой крышкой, повторяющей контуры сиденья.

Для визуального доступа необходимо максимально поднять пассажирское сиденье (при наличии регулировки по высоте) и сдвинуть его вперед. Блок расположен по центру сиденья, ближе к тоннелю трансмиссии, что обеспечивает защиту от механических повреждений и минимизирует риски затопления.

Ключевые детали размещения

• Крепление: 4 болта к металлической скобе (требуется Torx T20)
• Защита: Съемная пластиковая накладка с защелками
• Электропроводка: Жгут из 3 разъемов (32-pin, 8-pin, 2-pin)

Важно: На праворульныx модификациях и отдельных комплектацияx Lux блок может дублироваться под водительским сиденьем. В случае отсутствия CCM под пассажирским креслом обязательна проверка зоны водителя.

Функционал центрального замка в системе комфорта Volkswagen Passat B5

Центральный замок в Volkswagen Passat B5 интегрирован в общий блок комфорта и управляет всеми дверными замками, лючком бензобака и крышкой багажника. Активация происходит либо поворотом ключа в водительской двери, либо с помощью пульта ДУ брелока. Система обеспечивает синхронное запирание/отпирание всех элементов одним действием.

Электронный блок управления (ЦБК) обрабатывает сигналы от датчиков дверей и исполнительных механизмов, реализуя сложные алгоритмы безопасности. При аварийной ситуации (например, ДТП) происходит автоматическое отпиравание дверей для эвакуации. Система также взаимодействует с иммобилайзером и противоугонной сигнализацией.

Ключевые функции и особенности

• Глобальное запирание/отпирание: Одновременное управление 4 дверьми, багажником и лючком бензобака
• Двухэтапное открытие: Первое нажатие брелока отпирает только водительскую дверь, второе – остальные элементы
• Автоматическое запирание: Активация замков при превышении скорости 15 км/ч (опциональная настройка)
• Безопасное отпирание багажника: Отдельная кнопка на брелоке без разблокировки салона

Компонент	Функция в системе
Актуаторы дверей	Электромеханические приводы, перемещающие штоки замков
Вакуумный насос	Обеспечивает работу замков при отключенном зажигании
Датчики микровыключателей	Фиксируют положение "закрыто/открыто" для ЦБК

Режим "защиты от ошибочного запирания" блокирует срабатывание замков при обнаружении ключа в замке зажигания или открытой двери. При отказе одного из актуаторов система сохраняет работоспособность остальных компонентов, но выдает ошибку в диагностическую память ЦБК.

Назначение кнопок на блоке управления

Блок управления комфортом Volkswagen Passat B5 расположен на водительской двери и обеспечивает централизованный контроль основных систем автомобиля. Он объединяет функции управления электростеклоподъемниками, центральным замком и наружными зеркалами в едином интерфейсе.

Кнопки сгруппированы по функциональным зонам: левый сектор отвечает за работу зеркал, центральная часть – за остекление, а дополнительные клавиши управляют защитными функциями. Каждый элемент имеет четкое назначение, визуально обозначенное стандартными пиктограммами Volkswagen.

Детализация функций

Пиктограмма/Расположение	Назначение
◀ ▶ (джойстик)	Регулировка угла наклона зеркал при выборе L/R
L / R (кнопки)	Выбор левого (L) или правого (R) зеркала
🔄 (вращающийся символ)	Складывание зеркал в сложенном положении
Символ окна ×4	Управление стеклоподъемником соответствующей двери
⛔ (с точками)	Блокировка задних стеклоподъемников
🔒/🔓	Центральный замок: открытие/закрытие всех дверей

Дополнительные особенности:

• Автоматический режим: Полное нажатие/поднятие кнопки стеклоподъемника активирует автоматическое опускание/подъем стекла
• Двойная функция 🔒: Удержание 2 секунды активирует безопасное запирание с деактивацией внутренних датчиков
• Индикация: Светодиод на кнопке блокировки задних окон сигнализирует об активации защиты

Регулировка скорости движения стеклоподъемников

Скорость подъёма/опускания стёкол на Passat B5 задаётся блоком комфорта (J393) через корректировку импульсного сигнала, управляющего электродвигателями дверей. Параметры сохраняются в энергонезависимой памяти модуля после процедуры адаптации.

Для калибровки требуется диагностическое оборудование с поддержкой протокола VAG (например, VCDS или ODIS). Процедура активируется через раздел "Блок комфорта" → "Адаптация каналов" с выбором соответствующей двери и функции.

Последовательность регулировки

1. Подключите диагностический сканер к OBD-II разъёму
2. Выберите в меню: Блок 46 - Комфортная система
3. Перейдите в раздел Адаптация - 10
4. Активируйте каналы:
   • Канал 002 – водительская дверь
   • Канал 003 – пассажирская дверь
   • Канал 004 – задняя левая
   • Канал 005 – задняя правая
5. Установите значение скорости (диапазон 80-120 единиц):

   100	Стандартная скорость
   80-90	Замедление хода
   110-120	Ускорение хода

6. Подтвердите параметры кнопкой Сохранить
7. Выполните полный цикл подъёма/опускания стекла для каждой двери

Важно! При некорректных настройках возможно срабатывание защиты от защемления даже без препятствий. Если регулировка не даёт результата, проверьте состояние направляющих стекла и моторчиков.

Управление электрорегулировкой зеркал

Блок управления электрорегулировкой расположен на подлокотнике водительской двери. Он оснащён поворотным селектором с маркировкой позиций: «0» (нейтраль), «L» (левое зеркало), «R» (правое зеркало) и пиктограммой складывания зеркал (при наличии опции). Центральная часть блока представляет собой 4-позиционный джойстик для регулировки угла наклона.

Для корректировки положения: поверните селектор в положение «L» или «R», затем нажмите на джойстик в нужном направлении (вверх/вниз/влево/вправо). Зеркало перемещается синхронно с движением джойстика. В позиции «0» регулировка деактивирована для предотвращения случайных изменений настроек.

Дополнительные функции

Функция	Активация	Примечание
Подогрев зеркал	Автоматически при включении обогрева заднего стекла	Работает при температуре ниже +20°C
Складывание зеркал	Поворот селектора в крайнее нижнее положение	Доступно только в комплектациях с электроприводом складывания

Важные особенности:

• Регулировка правого зеркала при включённой задней передаче (при наличии функции «парковочный наклон») требует активации опции через диагностический сканер.
• Непрерывное удержание джойстика более 15 секунд может вызвать перегрев двигателей регуляторов.

Алгоритм активации функции автосложения зеркал

Для активации автоматического складывания боковых зеркал при постановке автомобиля на сигнализацию необходимо выполнить последовательность действий через диагностический интерфейс. Предварительно убедитесь, что электроприводы зеркал исправны, а переключатель выбора зеркал установлен в положение "L" (левое зеркало).

Подключите диагностический сканер VCDS (VAG-COM) к разъёму OBD-II, расположенному под рулевой колонкой. Запустите программу и выполните авторизацию в блоке комфортной электроники (адрес 46). Перейдите в раздел адаптации (Adaptation) и выберите канал 004 для настройки функции.

Пошаговая процедура

1. В меню Select control module выберите 46 - Central Conv.
2. Перейдите в Coding - 07 → Adaptation - 10
3. В поле Channel Number введите: 004
4. Установите значение в поле New Value:
   • 0 - функция отключена
   • 1 - активация при ручной блокировке
   • 2 - активация при автоматической блокировке
5. Нажмите Test → Save
6. Проверьте работу функции:

   Действие	Ожидаемый результат
   Блокировка дверей кнопкой брелока	Зеркала синхронно складываются
   Разблокировка дверей	Зеркала возвращаются в исходное положение

При отсутствии реакции зеркал проверьте предохранитель F38 (15А) в монтажном блоке и корректность кодировки блока комфорта. Для моделей без заводской поддержки функции может потребоваться установка реле-преобразователя в цепь управления зеркалами.

Принцип работы замыкания багажника

Замыкание багажника Volkswagen Passat B5 управляется блоком комфорта (CCM) и интегрировано в общую систему центральной блокировки. При активации команды на закрытие (через ключ, дверные кнопки или брелок) CCM анализирует состояние контактов дверей и багажника, после чего подаёт управляющий сигнал на привод замка багажника. Это обеспечивает синхронное запирание всех элементов кузова.

Электромеханический привод замка багажника преобразует электрический импульс от блока комфорта в механическое движение. Пятипроводной мотор привода меняет полярность напряжения при срабатывании: напряжение одного направления блокирует защёлку, обратное – разблокирует. Состояние замка отслеживается микропереключателями внутри привода, передающими информацию в CCM для контроля текущего положения.

Ключевые компоненты системы

• Блок комфорта (CCM): обрабатывает команды и управляет напряжением на приводах
• Привод замка багажника: электромотор с редуктором и микропереключателями
• Механическая защёлка: фиксирует крышку в закрытом положении
• Центральный замок: синхронизирует работу с дверными механизмами

Последовательность работы

1. Подача команды на закрытие (ключ/брелок/кнопка в салоне)
2. Проверка CCM состояния контактов дверей и багажника
3. Подача напряжения +12В на привод багажника по сигнальным проводам
4. Срабатывание электромотора привода и перемещение защёлки в положение "закрыто"
5. Фиксация микропереключателем положения замка
6. Передача подтверждения блокировки в CCM

Ситуация	Реакция системы
Багажник не закрыт	CCM игнорирует команду, включает аварийную сигнализацию
Ключ в замке багажника	Автоматическое срабатывание защиты от запирания
Сбой электропитания	Ручное открытие аварийным тросиком

Важно: принудительное механическое закрытие багажника (без использования ЦЗ) не активирует защитные функции системы. Блок комфорта распознаёт только электроимпульсы от привода для корректного взаимодействия с охранными режимами автомобиля.

Индикация состояния охранной системы

На приборной панели Volkswagen Passat B5 статус штатной противоугонной системы отображается через светодиодный индикатор красного цвета. Этот индикатор интегрирован в комбинацию приборов и активируется при включении охранного режима после постановки автомобиля на охрану с помощью ключа или пульта ДУ.

При корректной активации защиты индикатор начинает мигать с постоянным интервалом (примерно 1 вспышка в секунду), сигнализируя о включенном состоянии иммобилайзера и замков централизованного запирания. Прерывистый режим работы сохраняется на протяжении всего времени охраны и визуально различим даже при дневном свете.

Особенности индикации и возможные состояния

Помимо штатного режима, система может сигнализировать о неполадках или особых состояниях:

• Постоянное горение после включения зажигания указывает на ошибку иммобилайзера (требуется диагностика)
• Отсутствие мигания при закрытом авто свидетельствует о сбое активации охраны
• Учащенное мигание (2-3 раза в секунду) возникает при срабатывании датчиков удара/проникновения

Для визуального контроля состояния системы в темное время суток используется подсветка индикатора, синхронизированная с габаритными огнями. При замене комбинации приборов требуется адаптация иммобилайзера через диагностическое оборудование.

Программирование функции автоматического закрытия люка на Volkswagen Passat B5

Для активации автоматического закрытия люка при постановке автомобиля на сигнализацию требуется доступ к диагностическому разъему OBD-II. Используйте совместимый сканер (например, VCDS/VAG-COM) с поддержкой модуля центрального замка (адрес 35). Перейдите в раздел адаптации (Adaptation) и выберите соответствующий канал, отвечающий за управление люком.

Значение функции изменяется через ввод кодировочных цифр. Для Passat B5 типичные параметры: "1" активирует закрытие люка при блокировке дверей, "0" деактивирует. После ввода подтвердите изменения кнопкой "Сохранить" (Save) и выполните тест: при постановке на охрану люк должен автоматически закрываться без удержания ключа.

Типичные проблемы при программировании

• Отсутствие реакции люка: проверьте предохранитель F43 (15А) в монтажном блоке
• Сканер не видит модуль 35: диагностируйте целостность проводки K-Line
• Прерывание закрытия: отрегулируйте механизм слайдеров и очистите направляющие

Параметр VCDS	Значение	Эффект
Канал 06	1	Закрытие при блокировке
Канал 07	1	Открытие при разблокировке (опционально)

Важно: функция работает только при полностью исправной системе комфорта. Если люк не закрывается после программирования, выполните базовую установку:

1. Зажмите кнопку закрытия до полного опускания люка
2. Удерживайте кнопку еще 10 секунд после закрытия
3. Отпустите и откройте люк полностью для калибровки

Калибровка концевиков дверей и капота

Корректная работа концевиков (дверных переключателей и датчика капота) критична для функционирования блока комфорта Passat B5. Эти элементы передают информацию о состоянии кузовных элементов, влияя на автоматическое включение/отключение освещения салона, работу сигнализации, центрального замка и стеклоподъемников. Неверные показания приводят к сбоям: например, плафоны не гаснут после закрытия дверей или сигнализация активируется при работающем двигателе.

Процедура калибровки выполняется через диагностический разъем OBD-II с использованием специализированного ПО (VCDS/VAG-COM, ODIS). Она требуется после замены концевиков, блока комфорта или механических регулировок дверей/капота. Система переводится в режим обучения, где фиксирует сигнал "разомкнуто/замкнуто" от каждого переключателя при их ручном срабатывании. Отсутствие калибровки провоцирует ложные срабатывания систем безопасности и дискомфорт.

Последовательность операций

1. Подключите диагностический сканер к разъему OBD-II под рулевой колонкой.
2. Войдите в модуль "Центральный замок" (адрес 35) или "Блок комфорта" (адрес 46).
3. Выберите функцию "Базовые установки" (Basic Settings).
4. Активируйте группу калибровки концевиков (обычно группа 001 или 003).
5. Поочередно открывайте и закрывайте каждую дверь, капот, багажник, следуя подсказкам ПО.
6. Подтвердите сохранение данных после завершения цикла обучения.

Типичные ошибки при калибровке:

• Пропуск этапа ручного срабатывания какого-либо концевика
• Неполное закрытие двери во время процедуры
• Разряженный АКБ, вызывающий сброс настроек
• Механические повреждения проводки концевиков

Симптом неверной калибровки	Затронутая система
Не гаснет салонное освещение	Управление плафонами
Стеклоподъемники не работают с ПДУ	Модуль комфорта
Ложные срабатывания сигнализации	Охранный комплекс
Индикатор открытой двери на приборной панели	CAN-шина

Важно: После калибровки выполните тест всех функций блока комфорта. При сохранении ошибок проверьте физическое состояние концевиков и целостность проводки. Замена изношенных переключателей обязательна перед повторной калибровкой.

Диагностика неисправностей датчика дождя

Основные признаки неисправности включают некорректную работу дворников: самопроизвольное включение/выключение, отсутствие реакции на осадки или постоянную работу на одной скорости. Дополнительным симптомом может стать активация омывателя стекла без команды водителя.

Первичная проверка начинается с визуального осмотра зоны установки датчика в верхней части лобового стекла за зеркалом заднего вида. Необходимо убедиться в отсутствии механических повреждений, отслоений оптического слоя, трещин и загрязнений рабочей поверхности.

Алгоритм диагностики

1. Проверка питания
   • Замер напряжения на контактах датчика: +12V при включенном зажигании
   • Проверка целостности предохранителя F38 (15А) в монтажном блоке
2. Тестирование сигнальных линий
   • Контроль сопротивления цепи CAN-шины (контакты CAN-H/CAN-L)
   • Поиск обрывов в проводке к блоку управления J519
3. Калибровка сенсора
   • Активация базовых настроек через диагностический сканер VCDS
   • Проверка кода ошибки в памяти блока управления (типовые неисправности: 01517)

Критерии замены: отсутствие реакции на тестовое увлажнение стекла после выполнения калибровки и исключения проблем с проводкой указывает на выход датчика из строя. Требуется установка оригинального компонента (артикул 3B0955559) с последующей адаптацией.

Настройка чувствительности датчика света

Датчик освещенности в Volkswagen Passat B5 автоматически активирует габариты и ближний свет при снижении уровня естественного освещения. Стандартные заводские настройки могут не соответствовать индивидуальным предпочтениям водителя или особенностям регионального климата.

Корректировка порога срабатывания выполняется через диагностический разъем OBD-II с использованием специализированного ПО (VCDS/VAG-COM, OBDeleven). Требуется доступ к блоку комфорта (адрес 46) для изменения адаптационных каналов.

Пошаговая процедура настройки

1. Подключите диагностический сканер к разъему OBD-II, включите зажигание (без запуска двигателя)
2. Перейдите в раздел: Блок 46 - Комфортная система → Адаптация
3. Выберите соответствующий канал:
   • Канал 002 - Чувствительность датчика света (основная настройка)
   • Канал 003 - Корректировка для пасмурной погоды
4. Измените значение в выбранном канале:

   Значение	Эффект
   0-50%	Позднее включение (меньшая чувствительность)
   Стандарт: 50%	Заводская настройка
   50-100%	Раннее включение (повышенная чувствительность)

5. Подтвердите изменения кнопкой Сохранить, выполните тест-драйв в сумерках

Важно: параметры каналов могут отличаться в зависимости от года выпуска и комплектации. Для моделей с дождливым климатом рекомендуется устанавливать значение на 10-15% выше стандартного для компенсации снижения освещенности во время осадков.

Режим работы подогрева зеркал

Система подогрева наружных зеркал в Volkswagen Passat B5 активируется совместно с обогревом заднего стекла. Для включения необходимо нажать кнопку обогрева заднего стекла, расположенную на центральной консоли или панели климат-контроля. Одновременная активация обеих функций реализована через общую электрическую цепь.

Продолжительность работы системы составляет примерно 10-15 минут, после чего происходит автоматическое отключение для предотвращения перегрева и излишнего энергопотребления. Деактивация также происходит при выключении зажигания автомобиля независимо от истекшего времени работы.

Ключевые особенности работы

• Зависимость от температуры: при +15°C и выше система может не активироваться даже при нажатии кнопки
• Быстрый эффект: видимый результат (исчезновение конденсата/инея) проявляется через 3-5 минут
• Индикация: отсутствует отдельный сигнал работы (косвенный признак – свечение кнопки обогрева заднего стекла)

Управление стеклоподъемниками при выключенном зажигании

На Volkswagen Passat B5 стеклоподъемники сохраняют работоспособность после выключения зажигания в течение ограниченного времени. Это позволяет управлять окнами без запуска двигателя, например, для проветривания салона после поездки.

Функция активна до момента открытия любой двери автомобиля. Если двери остаются закрытыми, питание на блок управления стеклоподъемниками подаётся приблизительно 10 минут (точное время зависит от года выпуска и комплектации). После открытия/закрытия двери управление окнами без включения зажигания становится невозможным.

Особенности функционирования

• Рабочий интервал: До 10 минут после выключения зажигания при закрытых дверях
• Деактивация: Мгновенное отключение при открытии любой двери
• Восстановление работы: Требуется повторное включение зажигания или запуск двигателя
• Ограничение: Не работает при полностью снятом напряжении с АКБ

При отказе функции проверьте предохранители блока комфорта (расположение зависит от года выпуска) и состояние проводки в стойках дверей. Отсутствие работы стеклоподъемников при выключенном зажигании после открытия двери – штатная особенность системы, а не неисправность.

Активация сервисного режима стекол Volkswagen Passat B5

Сервисный режим стеклоподъемников на Volkswagen Passat B5 требуется для калибровки или замены стекол, механизмов подъема, дверей, а также после сбоев питания или отсоединения аккумулятора. Он отключает функцию автоматического подъема/опускания и защиту от защемления, позволяя выполнять точную ручную настройку положения стекла.

Для активации режима необходимо выполнить последовательность действий с выключателями стекол на водительской двери при включенном зажигании. Процедура занимает 10-15 секунд и должна выполняться отдельно для каждого стекла, требующего регулировки.

Пошаговая инструкция активации

1. Включите зажигание (положение "ON")
2. На водительской панели управления:
   • Переведите выключатель нужного стекла в положение "Опускание"
   • Удерживайте 10 секунд до щелчка
3. Немедленно переключите выключатель в положение "Подъем"
4. Удерживайте еще 10 секунд до повторного щелчка

Подтверждением активации служат два характерных щелчка реле в дверной панели и отключение автоматической функции для выбранного стекла. Для выхода из сервисного режима:

Действие	Результат
Поднять стекло до конца и удерживать выключатель "Подъем" 1 сек	Автоматика и защита от защемления активируются
Выключить зажигание	Режим сбрасывается при повторном включении

Важно! При замене стекла после активации сервисного режима вручную установите его в правильное положение до фиксации механизмов. Не используйте автоматическое закрытие до завершения калибровки.

Сброс ошибок блока комфорта Volkswagen Passat B5 через OBD-II

Блок комфорта (Central Convenience Control Module) в Volkswagen Passat B5 управляет функциями центрального замка, электростеклоподъемников, освещения салона и зеркал. Накопленные ошибки в его памяти могут вызывать сбои в работе этих систем, например, отказ дверей открываться/закрываться или некорректную реакцию на команды с брелка. Сброс ошибок через диагностический разъем OBD-II позволяет очистить журнал неисправностей после ремонта или устранения причины сбоя.

Для процедуры необходим OBD-II сканер, совместимый с протоколами Volkswagen (например, VCDS, OBDeleven, Carista или Autocom). Разъем расположен под рулевой колонкой слева, за откидной панелью. После подключения сканера к разъему и включения зажигания (без запуска двигателя) выполните следующие действия.

Пошаговая процедура сброса

1. Активируйте диагностический интерфейс сканера и выберите раздел «Блок управления» → «Комфортная система» (может обозначаться как «Central Conv.» или «46-Comfort System»).
2. Перейдите в подраздел «Память неисправностей» («Fault Codes» или «Список ошибок») для просмотра сохраненных кодов.
3. Проанализируйте ошибки: запишите или сохраните коды перед сбросом (например: 01330 – неисправность центрального блока комфорта).
4. Выберите опцию «Стереть коды ошибок» («Clear DTCs»). Подтвердите действие.
5. Перезагрузите блок комфорта: отключите зажигание на 1-2 минуты или используйте функцию «Перезагрузка модуля» в сканере.
6. Проверьте результат: повторно считайте ошибки. Надпись «Ошибок не обнаружено» подтвердит успешный сброс.

Критические нюансы:

• Сброс не устранит физические неисправности (обрыв проводки, сгоревший моторчик стеклоподъемника). Если ошибки возвращаются после очистки – ищите причину.
• На моделях 1996-2000 гг. (до рестайлинга) может потребоваться 5-значный PIN-код иммобилайзера для доступа к модулю (указывается в сервисной книжке или считывается сканером).
• При использовании дешевых OBD-адаптеров возможны сбои связи. При повторяющихся ошибках подключения перезагрузите сканер и проверьте контакты разъема.

Проверка предохранителей цепи управления

Первым этапом диагностики неисправностей блока комфорта Passat B5 всегда должна быть проверка целостности предохранителей. Они защищают критически важные цепи управления стеклоподъемниками, центральным замком, подогревом зеркал и другими функциями блока. Обрыв предохранителя – частая причина полного или частичного отказа системы.

Для доступа к монтажному блоку предохранителей необходимо открыть крышку водительской торпеды слева от рулевой колонки. На внутренней стороне пластиковой крышки всегда находится схематическая карта с указанием назначения каждого предохранителя и его номинального тока. Требуется сверить расположение элементов по официальной схеме конкретной модификации автомобиля.

Последовательность действий при проверке

1. Выключите зажигание и снимите клемму «минус» с аккумулятора
2. Идентифицируйте предохранители блока комфорта по схеме (обычно F10, F14, F38, F43 в основном блоке)
3. Извлеките каждый целевой предохранитель щипцами из гнезда блока
4. Визуально осмотрите металлическую перемычку на предмет обрыва или оплавления
5. Прозвоните мультиметром в режиме сопротивления (∞ – обрыв, 0 Ом – исправен)

Ключевые моменты: Всегда устанавливайте предохранители строго указанного номинала – замена «жучком» или элементом с большим током приведет к повреждению контроллера. При частом перегорании одного и того же предохранителя ищите короткое замыкание в цепи (КЗ в электродвигателе стеклоподъемника, поврежденная проводка двери, окисление контактов).

Типовой предохранитель	Защищаемая цепь	Номинал (А)
F10	Центральный замок, люк	10-15
F14	Блок управления комфортом	5-7.5
F38	Стеклоподъемники передние	20-25
F43	Стеклоподъемники задние	20-25

После замены перегоревшего предохранителя выполните базовую адаптацию блока комфорта через диагностический разъем OBD-II. Это сбросит ошибки и восстановит синхронизацию функций. Если новый предохранитель мгновенно перегорает – прекратите попытки и приступайте к поиску КЗ в проводке или исполнительных механизмах.

Замена блока комфорта без потери адаптаций

Блок комфорта в Volkswagen Passat B5 хранит адаптации электростеклоподъемников, центрального замка и датчиков положения дверей. Стандартная замена через диагностический разъем сбрасывает эти настройки, требуя последующей ручной калибровки. Сохранение адаптаций возможно только при переносе EEPROM-памяти со старого модуля на новый.

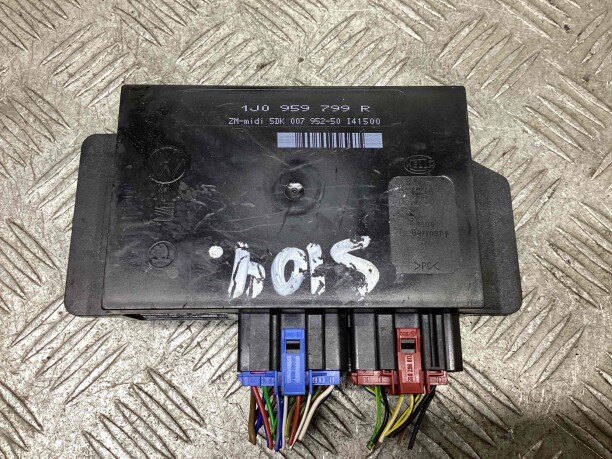

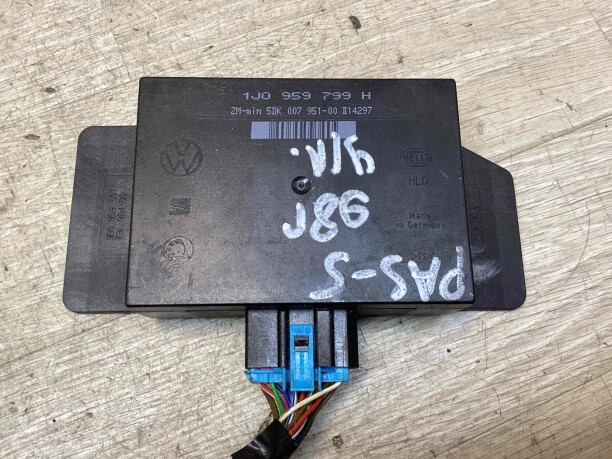

Ключевое условие – идентичность маркировки блоков (1C0959799B/C, 3B0959799 и т.д.). Использование модуля с другим индексом или от донорского авто потребует полной переадаптации через VCDS/ODIS даже при копировании памяти.

Процедура переноса данных

Необходимое оборудование:

• Программатор EEPROM (PonyProg, TL866, AutoDoctor)
• Паяльная станция или термовоздушная установка
• Адаптеры для микросхем (SOIC8/DIP8)
• Софт для коррекции дампа (VAG EEPROM Programmer, WinOLS)

Последовательность действий:

1. Демонтировать старый блок комфорта (расположен под панелью водителя)
2. Вскрыть корпус, найти чип памяти (93c66/93c86/25080)
3. Аккуратно выпаять EEPROM-микросхему
4. Считать дамп через программатор, сохранить резервную копию
5. Подготовить новый блок: выпаять заводской чип
6. Записать сохраненный дамп на EEPROM нового блока
7. Впаять микросхему в плату, собрать корпус
8. Установить блок в авто, проверить функции

Критические нюансы:

Проблема	Решение
Несовпадение VIN в дампе	Коррекция HEX-редактором по смещению 0x010-0x01F
Ошибка иммобилайзера	Адаптация ключей через VCDS (блок 25)
Сброс оконных позиций	Ручная инициализация: удержание кнопок UP/DOWN 10 сек

Альтернативный метод: Для чипов 93cxx возможен in-circuit программатор без выпайки при наличии тестовой колодки. Требует точного подключения к разъему XS3 платы и отключения питания CAN-шины.

После установки протестируйте работу центрального замка, автоматики стекол, подсветки салона и датчиков дверей. Отсутствие ошибок в блоках 35/46 подтвердит успешность процедуры.

Перепрошивка блока комфорта новым ПО

Обновление программного обеспечения блока комфорта (Address 46) устраняет заводские ошибки, добавляет новые функции и повышает стабильность работы системы. Для Passat B5 актуальны прошивки индексов 6Q/7M/7Q, выбор зависит от года выпуска и текущей конфигурации авто.

Процедура требует специализированного оборудования: диагностический сканер VCDS (с поддержкой онлайн-кодирования) или ODIS-E, а также актуальную версию прошивки от Volkswagen. Обязательно проверьте соответствие ПО модели блока (1C0/1C1/1J0) и версии аппаратной платформы (HW-номер).

Порядок выполнения работ

1. Подключите АКБ к зарядному устройству (напряжение ≥13.5В)
2. Активируйте диагностический режим через VCDS: Выбор блока → 46 → Доп. функции → Обновление ПО
3. Загрузите файл прошивки (.SGO или .FL) согласно HW-версии модуля
4. Дождитесь автоматической перезаписи памяти (10-25 минут), не отключая питание
5. Выполните адаптацию стеклоподъемников и люка через базовые установки

Критические требования:

• Отсутствие ошибок в энергосистеме автомобиля
• Отключение всех потребителей (климат-контроль, аудиосистема)
• Резервное копирование текущей конфигурации через Функция 10 → Чтение EEPROM

Типовые проблемы после обновления:

Ошибка 01134	Сбросить защиту сигнализации через кодирование бит 3
Не работают стеклоподъемники	Выполнить "Обучение точек захвата" (функция 04)
Сбои CAN-шины	Проверить совместимость ПО с версией блока приборов

После успешной перепрошивки активируйте скрытые функции: автоматическое закрытие люка при дожде, ассистент парковки PDC с дисплея, адаптивное включение ДХО через кодирование в разделе Длинное кодирование → Байт 5-6.

Восстановление работы центрального замка после сбоя

Сбой центрального замка на Volkswagen Passat B5 проявляется отказом синхронного открытия/закрытия дверей, хаотичным срабатыванием или полной неисправностью. Первичная диагностика требует проверки предохранителей F31 (15A) и F38 (20A) в монтажном блоке слева от руля, а также состояния проводки в гофрах между кузовом и дверями.

Распространённая причина – выход из строя вакуумного насоса в багажнике. Признак неисправности: слышимый непрерывный гудящий звук при попытке запирания. Для проверки отсоедините штекер насоса и подайте напряжение 12В напрямую на контакты – отсутствие вибрации подтверждает поломку. Аналогично тестируются дверные актуаторы подачей тока на их клеммы.

Алгоритм восстановления работоспособности

Поиск и устранение утечек вакуумной системы:

• Проверьте целостность трубок в багажнике под обивкой правой колесной арки
• Осмотрите соединения у актуаторов дверей, особое внимание уделив водительской
• Обработайте стыки силиконовым герметиком при обнаружении трещин

Переобучение блока управления:

1. Включите зажигание, поднимите кнопку блокировки на водительской двери
2. Удерживайте её в верхнем положении 30 секунд
3. Выключите зажигание и дождитесь щелчка реле (процедура активирует калибровку)

При замене вакуумного насоса используйте оригинальные запчасти (артикул 3B0 962 257) – китайские аналоги часто не обеспечивают нужное давление.

Компонент	Признак неисправности	Способ проверки
Концевик багажника	Самопроизвольное открытие замков	Замыкание контактов VW-разъёма
Центральный блок CCM	Отказ всех функций	Диагностика через OBD-разъём

После ремонта выполните адаптацию стеклоподъёмников: полностью опустите стекло, затем поднимите кнопку вверх и удерживайте 3 секунды. Повторите для каждой двери – это синхронизирует систему защиты от защемления.

Реанимация отказавшего стеклоподъемника на Volkswagen Passat B5

Отказ стеклоподъемника обычно вызван проблемами в электроцепи или механическом приводе. Первичная диагностика начинается с проверки предохранителя F38 (15A) в монтажном блоке слева от руля – его перегорание частая причина неисправности. Если предохранитель цел, потребуется снять дверную карту для дальнейшей диагностики.

Демонтируйте крепеж дверной обшивки (саморезы под ручкой, в кармане, под заглушкой подлокотника), отсоедините разъемы динамика и подсветки. Аккуратно снимите карту, отщелкнув клипсы по периметру. Это обеспечит доступ к механизму подъемника и электромотору.

Пошаговая диагностика компонентов

Используйте мультиметр для последовательной проверки:

1. Подача напряжения на мотор: Отсоедините разъем привода. При нажатии кнопки на водительской панели или дверной ручке должно быть ~12V между контактами (обычно коричневый – масса, синий/зеленый – подъем, синий/коричневый – опускание).
2. Тест мотора: Подайте 12V напрямую от АКБ на контакты привода. Исправный мотор издаст щелчок и начнет вращение.
3. Осмотр шестерен редуктора: При работающем моторе и неподвижном стекле разберите корпус привода – пластиковые шестерни часто крошатся.

Тип неисправности	Решение
Обрыв проводов в гофре между дверью и стойкой	Замена поврежденных проводов, усиление изолентой
Износ пластиковых шестерен привода	Замена редукторного узла или всего механизма
Коррозия контактов кнопки	Чистка разъемов, замена кнопочного модуля

Важно: После ремонта выполните адаптацию стекла – полностью закройте окно, удерживайте кнопку подъема 3 секунды. Это сбросит ошибки блока комфорта и восстановит функцию автоматического подъема.

Диагностика обрыва шины LIN

Обрыв шины LIN в комфортном блоке Volkswagen Passat B5 нарушает обмен данными между модулем комфорта и подключенными периферийными устройствами (электростеклоподъемники, центральный замок, зеркала). Это приводит к частичной или полной неработоспособности указанных систем без генерации стандартных DTC-ошибок в ECU.

Первичная диагностика требует проверки физической целостности проводки LIN (фиолетовый/белый провод в жгуте двери водителя) от контакта A18 комфортного блока до первого slave-устройства (обычно блок стеклоподъемника водительской двери). Необходимо исключить переломы проводов в гофре между кузовом и дверью, коррозию контактов разъёмов, повреждение изоляции.

Методы поиска обрыва

Используйте мультиметр для последовательной проверки:

1. Питание LIN: Измерьте напряжение между шиной LIN и массой при включенном зажигании. Норма: ~12В (при отключенной линии) или пульсирующий сигнал 9-11В.
2. Сопротивление линии: При выключенном зажигании замерьте сопротивление между контактом A18 блока комфорта и контактом LIN первого периферийного модуля. Значение выше 5 Ом указывает на обрыв или плохой контакт.
3. Короткое замыкание: Проверьте сопротивление между LIN и +12V/массой. Норма – бесконечность.

Анализ сигнала осциллографом – наиболее точный метод. Исправная шина LIN показывает прямоугольные импульсы амплитудой ~12В. При обрыве наблюдается:

• Отсутствие сигнала после точки обрыва
• Искажение фронтов импульсов
• Постоянное напряжение +12В или 0В на линии

Тип неисправности	Показания мультиметра (V)	Осциллограмма
Обрыв LIN	0V (отсутствие пульсаций)	Прямая линия (0V или 12V)
КЗ на массу	0V	Отсутствие сигнала
КЗ на +12V	12V (без изменений)	Прямая линия 12V

Особое внимание уделите разъёмам комфортного блока (под сиденьем водителя), колодкам в стойках дверей и контактам в дверных модулях. Частая точка обрыва – участок в гофре водительской двери из-за постоянного перегиба провода. При обнаружении повреждения замените отрезок кабеля, исключив скрутки. После ремонта выполните инициализацию оконных регуляторов.

Поиск короткого замыкания в цепи зеркал Volkswagen Passat B5

Первым шагом отключите предохранитель F38 (10A) в монтажном блоке слева от руля – он отвечает за питание блока комфорта и зеркал. Если предохранитель перегорает сразу после замены, это явный признак КЗ в цепи. Проверьте мультиметром сопротивление между контактами гнезда предохранителя: показания близкие к 0 Ом подтвердят замыкание.

Отсоедините разъём Х от блока комфорта под водительским сиденьем. Проверьте целостность предохранителя повторно: если КЗ исчезло – проблема в блоке или проводке после него. Если замыкание осталось – неисправность в жгуте между монтажным блоком и блоком комфорта либо в цепи питания.

Методика локализации замыкания

Необходимое оборудование:

• Мультиметр в режиме прозвонки/сопротивления
• Схема электропроводки Passat B5 (контакты 30+, 31- на блоке комфорта)
• Диагностический щуп 12В с лампой

Последовательность действий:

1. При вынутом предохранителе F38 подключите щуп между его гнездом (+) и массой авто
2. При исправной цепи лампа щупа не загорится. Яркое свечение укажет на КЗ
3. Поочередно отключайте разъёмы дверных зеркал (водительское – коричневый 10-пин, пассажирское – чёрный 8-пин)
4. Если при отключении одного из зеркал КЗ пропадает – проблема в его механизме или подводящем жгуте
5. При сохранении замыкания проверяйте целостность проводов:
   • Красный (питание +12В)
   • Коричневый (масса)
   • Синий/белый (сигнальные ШИМ-линии)

Типичные точки повреждения:

Перетирание проводов в гофре между кузовом и дверью	Коричневый разъём под сиденьем
Замыкание внутри механизма зеркала	Обломки крепежа, повреждающие провода
Коррозия контактов при попадании воды	Неправильная установка нештатных зеркал

После устранения КЗ проверьте работу зеркал при включенном зажигании. Если функции не восстанавливаются – потребуется диагностика блока комфорта VAG-COM и проверка кодов ошибок в памяти модуля.

Особенности работы системы с разряженным АКБ

При критически низком напряжении бортовой сети блок комфорта Passat B5 переходит в аварийный режим для сохранения остаточного заряда АКБ. Происходит немедленное отключение энергоемких потребителей: внутреннего освещения салона, электроподогрева сидений, центрального замка и стеклоподъемников. Система сохраняет минимально необходимую функциональность для безопасности и возможности запуска двигателя.

Напряжение ниже 10.5В вызывает сброс пользовательских настроек: обнуляются индивидуальные параметры стеклоподъемников (функция anti-pinch), таймеры освещения салона, а также настройки радиостанций и часов. Модуль перестает реагировать на сигналы с брелка центрального замка, требуя механической разблокировки водительской двери.

Ключевые последствия разряда АКБ

• Блокировка электростеклоподъемников - управление возможно только после ручной калибровки (полный цикл опускания/подъема каждого стекла)
• Отказ центрального замка - синхронизация брелка восстанавливается только при напряжении выше 12.2В
• Сбои в работе иммобилайзера - возможны ошибки распознавания чип-ключа

Напряжение АКБ (В)	Реакция блока комфорта
11.5 - 10.8	Отключение несущественных функций (подсветка, комфортное закрытие)
10.7 - 9.9	Деактивация центрального замка, сброс настроек
Менее 9.8	Полный отказ модуля, необходимость перепрограммирования

Важно: После восстановления заряда требуется обязательная перезагрузка блока комфорта путем снятия клеммы АКБ на 15 минут. Неисправности проявляются как ошибки в группах 35-46 при диагностике через VAG-COM. Хронический глубокий разряд приводит к повреждению EEPROM модуля и необходимости его замены.

Настройка времени задержки освещения салона

Функция задержки освещения салона в Volkswagen Passat B5 управляется через блок комфорта (центральный модуль ZV). Она активируется при выключении зажигания и открытии дверей, обеспечивая плавное затемнение света после закрытия авто.

Стандартная задержка составляет 10 секунд, но значение можно изменить вручную. Для корректировки времени требуется доступ к диагностическому интерфейсу через разъём OBD-II и специализированный софт (например, VCDS или VAG-COM).

Процедура настройки

1. Подключите диагностический сканер к OBD-II разъёму (расположен под рулевой колонкой).
2. Войдите в блок комфорта (адрес 46 в меню сканера).
3. Перейдите в раздел "Адаптация" (Adaptation) → канал 03.
4. Введите новое значение времени в секундах:
   • Минимум: 5 сек
   • Максимум: 60 сек
5. Подтвердите изменения кнопкой "Сохранить".

Параметр	Значение
Стандартная задержка	10 сек
Шаг изменения	1 сек
Критический порог	При значениях >60 сек возможен сброс к заводским настройкам

После сохранения параметров проверьте работу функции: при выключении зажигания свет должен гаснуть через установленный интервал. Для сброса к стандартным настройкам введите значение 10 в канале адаптации 03.

Корректировка чувствительности сигнализации

Чувствительность датчиков удара штатной сигнализации Passat B5 регулируется через меню блока комфорта. Чрезмерная реакция на вибрации (проезд грузовиков, громкие звуки) или недостаточное срабатывание требуют калибровки сенсоров. Процедура выполняется без дополнительного оборудования, но требует точного соблюдения последовательности действий.

Перед началом корректировки убедитесь в отсутствии внешних воздействий: закройте окна, двери и лючок бензобака, исключите движение в салоне. Система анализирует фоновые вибрации в течение 30 секунд, поэтому важно обеспечить полную статичность автомобиля на ровной поверхности.

Алгоритм настройки

1. Включите зажигание (положение ON без запуска двигателя)
2. Активируйте режим программирования:
   • Нажмите и удерживайте кнопку блокировки центрального замка на водительской двери
   • Через 5 секунд выключите зажигание, продолжая удерживать кнопку
   • Дождитесь звукового сигнала (≈2 сек)
3. Отпустите кнопку и выполните калибровку:

   Действие	Результат
   Короткое нажатие на кнопку блокировки	Уменьшение чувствительности
   Короткое нажатие на кнопку разблокировки	Увеличение чувствительности

4. Подтвердите выбор длительным нажатием (≥2 сек) на кнопку блокировки
5. Система оповестит об успешности операции двойным сигналом сирены

Рекомендуется начинать с минимального уровня чувствительности (1 ступень), постепенно повышая до оптимального значения. Тест настройки выполняется легким ударом кулака по центру крыши – срабатывание должно происходить только при ощутимом воздействии. После 5 неудачных попыток активации система автоматически сбрасывает параметры к заводским.

Изменения сохраняются при выключении зажигания. Для отмены регулировки без сохранения достаточно открыть дверь до подтверждения настроек. Помните: некорректная калибровка может привести как к ложным срабатываниям, так и к снижению защиты автомобиля.

Восстановление контактов в разъемах блока комфорта Volkswagen Passat B5

Основная причина неисправностей – окисление и деформация контактов в разъемах блока комфорта из-за влаги, вибраций и естественного старения. Это проявляется в хаотичных срабатываниях центрального замка, отказе стеклоподъемников, неправильной работе освещения салона или полном отказе блока. Первым этапом всегда является точная диагностика проблемного разъема методом последовательного исключения.

Для работы потребуется снять блок комфорта (обычно расположен под передним пассажирским сиденью), отсоединить все колодки проводов и подготовить инструменты: мелкую наждачную бумагу (600-800 грит), ватные палочки, спрей-очиститель контактов (например, Liqui Moly Kontakt Reiniger), тонкую отвертку или стоматологический крючок, токопроводящую смазку. Обязательно отключите минусовую клемму АКБ перед демонтажем.

Пошаговый процесс восстановления

Ключевые этапы:

1. Визуальный осмотр колодок на трещины, следы коррозии (белый/зеленый налет) и "вытянутые" контакты.
2. Аккуратное извлечение каждого проблемного контакта из разъема:
   • Зафиксируйте фиксатор пластиковым клином
   • Подденьте усики контакта тонким инструментом
3. Очистка:

   Механическая – удаление окислов мелкой наждачкой (аккуратно, без стирания металла).


   Химическая – обработка очистителем контактов ватной палочкой.

4. Коррекция формы: сжатие усиков контакта пассатижами для восстановления плотного прилегания.
5. Нанесение тонкого слоя токопроводящей смазки (например, Molykote HSC Plus) для защиты от окисления.
6. Повторная установка контактов в колодку до характерного щелчка фиксатора.

Проверка и профилактика: После сборки протестируйте функции блока. Для предотвращения рецидива герметизируйте посадочное гнездо блока от влаги, проверьте состояние уплотнителей дверей и дренажных отверстий. Повторяйте обработку контактов раз в 2-3 года.

Тип неисправности	Вероятная причина	Действие
Центральный замок блокируется хаотично	Окисление контактов питания	Чистка клемм 30 и 31 в основной колодке
Не работают стеклоподъемники одной двери	Деформация контактов в штекере двери	Ревизия разъема в стойке двери
Блок не реагирует на команды	Обрыв/коррозия "массы" (коричневые провода)	Прозвон цепей, зачистка точек заземления

Проверка работоспособности концевиков дверей

Концевики дверей (дверные выключатели) в Volkswagen Passat B5 напрямую влияют на функциональность комфортного блока: управление освещением салона, сигнализацией открытых дверей, а также корректность работы центрального замка. Неисправность даже одного концевика вызывает ложные срабатывания систем или их полный отказ.

Основные признаки неполадок включают постоянное свечение плафонов салона, отсутствие звукового/светового оповещения о незакрытой двери на приборной панели, некорректное автоматическое запирание при начале движения. Для точной диагностики потребуется мультиметр и доступ к контактам выключателей.

Порядок диагностики

1. Локализация концевиков: Каждая дверь (включая багажник и капот) оснащена выключателем. Основной блок концевиков расположен в стойках кузова в зоне дверных проёмов.

2. Проверка мультиметром:

• Откройте диагностируемую дверь и найдите концевик (черный пластиковый шток с резиновым колпачком).
• Отсоедините электрический разъём выключателя.
• Переведите мультиметр в режим прозвонки/измерения сопротивления.
• Подсоедините щупы к контактам концевика:
  • При нажатом штоке (дверь закрыта) – сопротивление должно быть близко к нулю (короткое замыкание).
  • При отпущенном штоке (дверь открыта) – сопротивление должно быть бесконечным (разрыв цепи).

3. Анализ результатов:

Показания мультиметра	Состояние штока	Диагноз
≈ 0 Ом	Нажат (дверь "закрыта")	Норма
∞ (разрыв)	Отпущен (дверь "открыта")	Норма
∞ (разрыв)	Нажат	Неисправен (не замыкает цепь)
≈ 0 Ом	Отпущен	Неисправен (закорочен постоянно)

4. Дополнительные действия: При отклонениях проверьте чистоту контактов и целостность штока. Частая причина отказов – окисление или загрязнение контактной группы, а также механическое заклинивание штока. Замена концевика производится путём выкручивания крепёжной гайки из кузова после снятия разъёма.

Алгоритм замены моторчика стеклоподъемника Volkswagen Passat B5

Подготовьте необходимые инструменты: крестовую и Torx отвертки (обычно T20-T30), плоскую отвертку, пассатижи, новый моторчик стеклоподъемника, ветошь. Отключите минусовую клемму аккумулятора во избежание короткого замыкания.

Снимите дверную обшивку: выкрутите саморезы под ручкой открывания и в зоне подлокотника, аккуратно подденьте клипсы крепления по периметру двери плоской отверткой. Отсоедините разъемы подсветки и динамика (если есть), снимите пленку гидроизоляции, сохраняя ее целостность.

Извлечение и установка моторчика

1. Отсоедините разъем питания от старого моторчика, запомнив положение проводов.
2. Выкрутите крепежные болты (обычно 3-4 шт.) Torx-битой, удерживая механизм от падения.
3. Извлеките моторчик вместе с редуктором, отсоединив его от подъемного механизма.
4. Сравните старую и новую детали, убедитесь в полном совпадении креплений и вала.
5. Закрепите новый моторчик на штатное место, затяните болты с усилием 8-10 Н·м.
6. Подключите разъем, временно подключив АКБ для проверки работы стекла.

Перед обратной сборкой очистите посадочные поверхности двери от грязи. Восстановите гидроизоляционную пленку с помощью бутиловой ленты или герметика. Установите обшивку, нажимая на клипсы до щелчка, закрутите все саморезы. Проверьте плавность хода стекла во всех положениях.

Критичные ошибки	Последствия
Перепутанная полярность проводов	Реверс направления движения стекла
Недотяжка крепежных болтов	Вибрация и повреждение механизма
Разрыв гидроизоляции	Коррозия электрооборудования двери

Особенности подключения дополнительных камер

Интеграция дополнительных камер в Volkswagen Passat B5 требует учёта специфики штатной электропроводки. Основная сложность заключается в согласовании сигналов между новой камерой и заводской мультимедийной системой, особенно при использовании оригинальных головных устройств типа MFD или RNS.

Обязательным условием является подключение питания камеры к цепи заднего хода для автоматической активации при включении передачи. Требуется экранированный кабель для передачи видеосигнала, который необходимо проложить через салон, избегая пересечения с силовыми проводами для предотвращения помех.

Ключевые технические аспекты

• Тип видеосигнала: Пассат Б5 поддерживает только аналоговый формат (CVBS). Цифровые камеры требуют установки дополнительного конвертера.
• Активация камеры: Для автоматического включения при заднем ходе используется реле, подключаемое к лампе заднего хода (контакт 54G на блоке предохранителей).
• Интеграция с дисплеем: Штатные мониторы MFD требуют подачи сигнала на 21-контактный разъём Quadlock. Для RNS-систем используется отдельный видеоинтерфейс.

При установке парктроника или камеры 360° критично синхронизировать работу всех модулей через CAN-шину. Для этого применяются:

1. Мультиплексоры видеосигналов
2. Блоки обработки изображения
3. CAN-адаптеры с поддержкой протоколов VAG

Для калибровки угла обзора задней камеры необходимо учитывать конструкцию багажника. Рекомендуется монтаж в штатное место плафона подсветки номера или крепление под декоративную накладку ручки.

Интеграция нештатной сигнализации

Основная задача – синхронизация дополнительной сигнализации со штатным блоком комфорта (CCM) для управления центральным замком, стеклоподъемниками и освещением. Неправильное подключение может вызвать сбои в работе электросистемы, вплоть до блокировки дверей или разряда АКБ.

Ключевой этап – поиск точек подключения к CAN-шине (обычно провода оранжево-черный и оранжево-коричневый в районе рулевой колонки) или прямая коммутация с цепями замков через реле. Требуется точное знание распиновки CCM для конкретного года выпуска, так как схемы B5 1996-2000 и B5.5 2001-2005 отличаются.

Критические аспекты подключения

• Блокировка обратной связи: Подавление сигнала подтверждения блокировки от CCM для предотвращения ложных срабатываний.
• Имитация штатных импульсов: Сигнализация должна генерировать управляющие импульсы длительностью 200-400ms для корректного распознавания CCM.
• Гальваническая развязка: Обязательное использование оптореле или диодной изоляции при подключении к CAN-шине.

Функция сигнализации	Точка подключения в CCM	Риски
Управление замками	Контакты 7/8 (замки) или CAN-H/CAN-L	Короткое замыкание, выход из строя CCM
Автозапуск	Иммобилайзер, проводка стартера	Конфликт с иммобилайзером Comfort
Датчики удара/наклона	Отдельная прокладка (минуя CCM)	Ложные срабатывания стеклоподъемников

Обязательные этапы после монтажа: Тестирование всех режимов блокировки при включенном зажигании и с работающим двигателем, проверка реакции на размыкание каждой двери и капота, калибровка чувствительности датчиков. Отсутствие ошибок в CCM диагностическим сканером (VCDS) – показатель корректной интеграции.

Модернизация блока для управления люком Volkswagen Passat B5

Замена штатного блока управления люком (J245) на современные решения устраняет типичные неисправности: отказ закрытия/открытия, ложные срабатывания защиты от защемления, выход из строя микропереключателей. Основной подход – установка ремонтных плат с улучшенной элементной базой вместо оригинальных либо монтаж универсальных контроллеров, совместимых с электромеханической частью люка B5.

Ключевой этап – адаптация проводки: современные блоки используют цифровые сигналы, требующие точного согласования с концевиками положения люка и двигателем. Обязательна проверка токовой нагрузки цепи привода и целостности шестерен механизма перед подключением нового модуля. Для оригинальных блоков доступны чип-тюнинг прошивки, отключающий избыточную чувствительность защиты.

Этапы и компоненты модернизации

Варианты замены:

• Ремонтные платы V3/V4 – Прямая замена родного контроллера с усиленными реле и защитой от переполюсовки
• Универсальные модули (например, Webasto) – Требуют перекоммутации разъемов по схеме PIN-OUT
• Кастомные решения на Arduino/Raspberry Pi – Позволяют добавить функции таймерного закрытия или управление по CAN-шине

Критические точки подключения:

Клемма блока	Назначение	Цвет провода (оригинал)
T10c/1	+12V (постоянный)	Красный
T10c/2	Управление приводом "Закрыть"	Синий/белый
T10c/3	Сигнал концевика "Приоткрыт"	Коричневый/зеленый
T10c/6	Масса	Коричневый

Последовательность работ:

1. Демонтаж плафона освещения и блока J245 (крепление за зеркалом заднего вида)
2. Диагностика двигателя люка подачей +12V напрямую на контакты привода
3. Пайка/обжим контактов нового блока согласно распиновке ремонтного решения
4. Калибровка крайних положений люка через процедуру "обучения" (5-секундное удержание кнопки)

Диагностика неисправностей CAN-шины

Нарушения работы CAN-шины напрямую влияют на блок комфорта Passat B5, вызывая сбои в управлении электростеклоподъемниками, центральным замком, освещением или указателями на приборной панели. Отсутствие связи между модулями приводит к частичной или полной потере функций комфортных систем.

Первичная диагностика начинается со сканирования кодов ошибок через диагностический разъем OBD-II с помощью совместимого сканера (VCDS, OBDeleven). Критичные ошибки типа "Прервана связь с блоком управления" (например, 01330, 01331) указывают на физические повреждения шины или сбои в питании смежных модулей.

Типовые неисправности и методы проверки

Основные причины сбоев:

• Обрыв проводов CAN-High (оранжево-черный) или CAN-Low (оранжево-коричневый) в жгутах между дверями и кузовом.
• Короткое замыкание линий на массу или "+" после механического повреждения изоляции.
• Коррозия контактов в разъемах блоков управления (особенно под сиденьями и в дверных порогах).
• Выход из строя одного из узлов сети (блок комфорта, блок двери, блок иммобилайзера).

Практическая диагностика:

1. Измерение сопротивления между CAN-High и CAN-Low на отключенной АКБ: норма 60 Ом (два терминатора по 120 Ом в параллель).
2. Проверка напряжения: CAN-High ≈ 2.6В, CAN-Low ≈ 2.4В при включенном зажигании. Отклонение >0.5В указывает на КЗ.
3. Поочередное отключение модулей для поиска неисправного узла, вызывающего "завал" шины.
4. Визуальный осмотр жгутов в зонах перегиба (дверные петли, гофры между кузовом и дверями).

Ошибка VCDS	Возможная причина	Направление проверки
01330	Обрыв питания блока комфорта	Предохранитель SC14, реле J393
01331	Повреждение проводки к блоку двери	Жгут в стойке двери водителя
65535	Внутренняя ошибка блока комфорта	Перепрошивка или замена J393

Влияние утечек тока на работу системы комфорта

Утечки тока в бортовой сети Volkswagen Passat B5 приводят к постепенному разряду аккумуляторной батареи в режиме простоя. Даже незначительные потери (свыше 50 мА) провоцируют критическое падение напряжения в течение 1-3 суток, блокируя подачу питания на управляющие модули.

Система комфорта теряет стабильность: центральный замок отказывается реагировать на команды с брелка или кнопок салона, стеклоподъемники перестают функционировать, а освещение салона может включаться/выключаться произвольно. ЭБУ комфорта фиксирует ошибки потери связи с датчиками из-за перепадов напряжения.

Ключевые последствия для компонентов

• Блок управления комфортом (J393):
  Самопроизвольные перезагрузки, сброс настроек памяти сидений/зеркал
• Дверные контроллеры:
  Отказ синхронизации с центральным замком, блокировка механизмов стеклоподъемников
• Датчики освещения:
  Ложные срабатывания плафонов, отключение функции "coming home"

Типичные источники утечек включают поврежденную проводку модуля комфорта, неисправные концевики дверей, "уснувшие" блоки управления после некорректного отключения. Диагностика требует последовательного извлечения предохранителей и замера тока клещами.

Процедура адаптации нового пульта ДУ

Для синхронизации нового пульта ДУ с блоком комфорта Volkswagen Passat B5 выполните строгую последовательность действий. Подготовьте все пульты управления (старые и новые), так как после адаптации неучтенные брелоки перестанут функционировать. Убедитесь в исправности батареек и закройте все двери/багажник.

Автомобиль должен находиться вне зоны действия радиопомех. Процедура активации запускается через замок водительской двери и требует точного соблюдения временных интервалов. Любая ошибка или задержка приведет к сбросу процесса.

Пошаговый алгоритм адаптации

1. Откройте водительскую дверь, остальные – плотно закройте
2. Вставьте ключ в замок зажигания и выполните цикл:
   • Поверните ключ в положение ON (зажигание включено)
   • Верните в положение LOCK (полное выключение)
   • Повторите 3 раза в течение 5 секунд
3. После третьего цикла дверные замки автоматически:

   Действие	Сигнал
   Закроются	Однократный щелчок
   Откроются	Двойной щелчок

4. Нажмите любую кнопку нового пульта ДУ:
   • Удерживайте 1-2 секунды
   • Подтверждением послужит срабатывание центрального замка
5. Повторите пункт 4 для каждого дополнительного пульта (максимум 4 устройства)
6. Извлеките ключ из замка зажигания для завершения процедуры

Контрольный тест: Убедитесь в работе всех функций (центральный замок, сигнализация, стеклоподъемники). При сбоях повторите адаптацию с соблюдением временных рамок – весь процесс занимает не более 30 секунд.

Настройка автоматической блокировки дверей

Функция автоматической блокировки дверей в Volkswagen Passat B5 активируется при превышении порога скорости (обычно 15 км/ч), обеспечивая повышенную безопасность при движении. Данная опция управляется через блок комфорта (Central Convenience Module) и требует использования диагностического оборудования.

Для изменения параметров необходим доступ к программированию блока через разъем OBD2. Стандартные настройки допускают несколько вариантов поведения системы в зависимости от прошивки модуля и версии автомобиля.

Процедура активации и параметры

Подключите диагностический сканер (например, VCDS) к разъему OBD2 под рулевой колонкой. В разделе блок комфорта (адрес 46) выберите меню Адаптация и канал 03. Доступные варианты конфигурации:

• 0 – Автоблокировка отключена
• 1 – Блокировка при скорости >15 км/ч (стандарт)
• 2 – Блокировка сразу после начала движения
• 3 – Блокировка при снятии с ручного тормоза

После выбора значения подтвердите изменения кнопкой Сохранить. Дополнительные опции в канале 04 регулируют автоматическую разблокировку:

Значение	Режим разблокировки
0	Только водительская дверь при снятии ключа
1	Все двери при снятии ключа
2	Все двери при извлечении ключа и открытии любой ручки

Проверьте работу системы после программирования: запустите двигатель, начните движение и убедитесь в срабатывании замков при достижении заданных условий. При сбоях выполните базовую установку блока комфорта через сканер.

Тестирование реле блока питания системы

Для проверки реле блока питания системы комфорта Volkswagen Passat B5 потребуется мультиметр и схема расположения реле в монтажном блоке салона (обычно под рулевой колонкой или за вещевым ящиком). Отключите отрицательную клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Идентифицируйте целевое реле по маркировке на крышке блока предохранителей или сервисной документации – в системе комфорта B5 критичны реле J393 (основной блок) и связанные с ним цепи J53/J695.

Снимите подозрительное реле из посадочного места, визуально оцените состояние контактов и корпуса на предмет оплавления или коррозии. Подключите мультиметр в режиме сопротивления (Ω) к управляющим контактам катушки реле (обычно контакты 85 и 86). Исправное реле покажет сопротивление 70-100 Ом. Отсутствие показаний укажет на обрыв обмотки, близкое к нулю – на межвитковое замыкание.

Процедура активации реле

Подключите реле к источнику напряжения 12В: подайте «+» на контакт 86 и «-» на контакт 85. Исправное реле издаст четкий щелчок. При отсутствии срабатывания проверьте целостность катушки мультиметром. Для теста силовых контактов:

1. Переведите мультиметр в режим прозвонки диодов или измерения сопротивления
2. Подсоедините щупы к контактам 30 (постоянный +12В) и 87 (нагрузка)
3. При подаче напряжения на катушку контакты 30-87 должны замкнуться (сопротивление ≈0 Ом)
4. Без напряжения – разомкнуться (сопротивление ∞)

Диагностика в цепи автомобиля: установите реле обратно. Включите зажигание и протестируйте напряжение на контактах:

Контакт	Условие	Норма
30	Постоянно	+12В (от АКБ)
85	При активации системы	Масса (-)
86	При активации системы	+12В (от блока управления)
87	При срабатывании реле	+12В

Отсутствие напряжения на контакте 87 при исправном реле и корректных сигналах на катушке указывает на обрыв в цепи нагрузки или неисправность блока управления. Проверьте предохранители (SC37, SC38, SC41 для Passat B5), целостность проводки к дверным моторам, стеклоподъемникам или центральному замку. Если реле не получает управляющий сигнал с блока J393, выполните диагностику CAN-шины.

Чистка контактов модуля управления зеркалами

Модуль управления зеркалами (расположен в блоке комфорта на водительской двери Passat B5) подвержен окислению контактов из-за влаги и перепадов температур. Неисправность проявляется отказом регулировки или подогрева зеркал, хаотичным движением или полным отсутствием реакции на кнопки. Работу выполняют при снятой обшивке двери после отключения АКБ.

Для доступа к модулю демонтируют пластиковую накладку блока управления, открутив крепежные винты и аккуратно поддев защелки. Сам блок извлекается вместе с проводами – перед отсоединением разъемов рекомендуется сфотографировать их положение. Контакты чистятся поэтапно с обязательной проверкой состояния проводки.

Порядок чистки контактов

После извлечения модуля выполните следующие шаги:

1. Отсоедините разъемы от платы управления, нажав на фиксаторы.
2. Визуально оцените состояние колодок и штырьков: ищите потемнения, зеленый налет или следы коррозии.
3. Обработайте контактные группы:
   • Механическая очистка: ластиком или мягкой щеткой по металлу.
   • Химическая обработка: аэрозолем-очистителем контактов (например, Kontakt U или аналоги).
4. Просушите плату и разъемы сжатым воздухом или естественным путем (15-20 минут).
5. Проверьте целостность проводов у основания разъемов – частый обрыв в месте изгиба.

Соберите узел в обратном порядке, подключите АКБ и протестируйте функции зеркал. При отсутствии улучшений возможна замена модуля или углубленная диагностика проводки.

Тип неисправности	Вероятная причина
Не работает одно зеркало	Обрыв провода в гофре двери, окисление контактов в разъеме конкретного зеркала
Не включается подогрев	Коррозия контактов реле в блоке комфорта, повреждение дорожек на плате
Самопроизвольное движение	Замыкание контактов кнопок, попадание влаги на плату

Корректировка положения доводчика стекол

Корректировка требуется при сбоях в работе автоматического доводчика стекол: неполное закрытие/открытие, реверсивный откат при препятствиях или отсутствие реакции на длительное удержание кнопки. Процедура выполняется при замене стекла, направляющих или двери, а также после сбоев питания АКБ.

Алгоритм настройки для Volkswagen Passat B5:

1. Включите зажигание (положение "ON")
2. Полностью опустите стекло кнопкой вниз
3. Удерживайте кнопку "DOWN" дополнительно 5 секунд после достижения нижнего положения
4. Поднимите стекло кнопкой вверх до полного закрытия
5. Продолжайте удерживать кнопку "UP" 5 секунд после закрытия

Система запоминает крайние положения. Об успешной калибровке сигнализирует:

• Автоматическое открытие/закрытие при коротком касании кнопки
• Срабатывание реверсивного механизма при обнаружении препятствий
• Корректная работа функции "комфортное закрытие" при удержании ключа в замке

При неудачных попытках проверьте:

Компонент	Диагностика
Предохранитель №7 (10А)	Целостность в блоке слева от руля
Шестерни регулятора	Износ пластиковых зубьев
Датчики положения	Окисление контактов в дверном жгуте

Для моделей с защитой от защемления (до 2000 г.в.) после калибровки проверьте реверс: при закрытии стекла поместите деревянный брусок толщиной 20 мм между уплотнителем и стеклом. Стекло должно откатиться на 15 см при контакте с препятствием.

Особенности работы подогрева форсунок омывателя

Подогрев форсунок омывателя стекла в Volkswagen Passat B5 интегрирован в систему комфорта и активируется при определенных условиях. Основная задача элемента – предотвращение замерзания жидкости в соплах форсунок и подводящих магистралях при отрицательных температурах окружающей среды.

Функционирование напрямую зависит от сигналов, поступающих от датчика температуры наружного воздуха и блока управления стеклоочистителей. Нагрев включается автоматически при одновременном выполнении двух ключевых условий: температура ниже +4°C и включенное зажигание.

Ключевые аспекты работы системы

Нагревательные элементы встроены непосредственно в корпуса форсунок омывателя, расположенных на капоте. При активации системы ток от блока управления комфорта через реле подается на эти резистивные элементы. Важно учитывать следующие особенности:

• Цикличность работы: Нагрев работает не постоянно, а циклами (например, 5 минут включен, 10 минут пауза) для предотвращения перегрева и избыточного энергопотребления.
• Зависимость от двигателя: Система отключается примерно через 10 минут после выключения зажигания, даже если температура остается низкой, чтобы не разряжать АКБ.
• Контроль неисправностей: Блок управления комфорта отслеживает цепь на обрыв или короткое замыкание. При обнаружении неполадки соответствующий код ошибки записывается в память, а функция подогрева деактивируется.

Распространенные проблемы включают перегорание нагревательного элемента в форсунке, окисление контактов в разъемах или неисправность реле или предохранителя в цепи питания. Диагностика требует проверки сопротивления нагревателей форсунок (номинал около 3-10 Ом), целостности проводки и наличия управляющего сигнала от блока комфорта при выполнении условий активации.

Программирование функции удобного закрытия

Функция удобного закрытия (Komfortschließen) активирует автоматическое закрытие всех окон и люка при удержании ключа в положении "закрыто" в замке двери водителя. Для её работы требуется корректная настройка блока комфорта (адрес 46) через диагностическое оборудование, например VCDS или ODIS. Предварительно убедитесь в исправности механизмов стеклоподъемников и отсутствии ошибок в системе.

Процедура требует включенного зажигания и стабильного напряжения аккумулятора. Изменение параметров выполняется через режим адаптации блока управления. Некорректные настройки могут привести к сбоям в работе центрального замка или отказу стеклоподъемников.

Пошаговая инструкция активации

1. Подключите диагностический сканер к разъёму OBD-II
2. Выберите в меню: Блок комфорта → Адаптация → Канал 062
3. Установите значение:
   • 0 – функция деактивирована
   • 1 – активация только центрального замка
   • 2 – активация замка и стеклоподъемников
   • 3 – активация замка, стеклоподъемников и люка
4. Подтвердите изменение кнопкой "Сохранить"
5. Выполните базовую установку стеклоподъемников:
   • Закройте каждое окно, удерживая кнопку подъёма 3 секунды после полного закрытия
   • Откройте каждое окно полностью, удерживая кнопку спуска 3 секунды

Проверка работы: Закройте автомобиль ключом, удерживая его в положении "закрыто" более 2 секунд. При активированной функции все окна должны начать движение одновременно. Если любое окно останавливается – повторите базовую установку.

Диагностика сбоев при движении по неровностям

При движении по ухабистым участкам дороги неисправности блока комфорта Volkswagen Passat B5 проявляются характерными симптомами: хаотичное изменение клиренса, самопроизвольное включение компрессора, неравномерное раскачивание кузова или мигание индикатора уровня подвески. Эти признаки указывают на нарушение работы системы стабилизации положения кузова.

Ключевой задачей диагностики является точное определение компонента, вызывающего сбой при динамических нагрузках. Основное внимание уделяется элементам, подверженным механическому износу и коррозии в условиях вибрации.

Порядок выявления неисправностей

1. Визуальный осмотр критичных узлов:
   • Проверка целостности пневмоподушек (трещины, расслоение резины)
   • Контроль состояния воздушных магистралей (перетирание, микротрещины)
   • Осмотр креплений датчиков уровня кузова (деформация кронштейнов)
2. Активная проверка электронных компонентов:
   • Замер сопротивления датчиков уровня при ручном перемещении рычага
   • Тестирование цепей питания клапанов пневмоподвески мультиметром
   • Диагностика сигналов CAN-шины осциллографом при имитации тряски
3. Компьютерная диагностика:
   • Считывание кодов ошибок блока J197 через VCDS/VAG-COM
   • Анализ рабочих параметров в режиме реального времени:

     Параметр	Нормальное значение
     Датчик передней оси	-0.5°... +0.5°
     Датчик задней оси	-1.2°... -0.8°
     Давление в ресивере	8-16 бар

   • Проверка калибровки сенсоров уровня после замены

Проверка напряжения на клеммах микроавтоматики

Для диагностики неисправностей блока комфорта Passat B5, связанных с центральным замком или стеклоподъемниками, требуется проверить напряжение на клеммах микроавтоматики (микровыключателей). Нестабильное напряжение указывает на проблемы с питанием или обрыв цепи.

Подготовьте мультиметр в режиме измерения постоянного напряжения (DCV) и схему подключения блока комфорта. Отключите аккумулятор перед разборкой панели двери для доступа к клеммной колодке микроавтоматики. Убедитесь в отсутствии коррозии на контактах.

Порядок измерений

1. Включите зажигание без запуска двигателя
2. Подключите черный щуп мультиметра к "массе" кузова
3. Красным щупом последовательно проверьте клеммы:
   • Основная питающая клемма (+12V при включенном зажигании)
   • Сигнальные клеммы управления стеклоподъемниками
   • Цепь обратной связи центрального замка

Тип клеммы	Нормальное напряжение	Отклонение
Питание	12.0-14.5V	Падение ниже 11V
Управляющие сигналы	0V или 12V (импульс)	Постоянный 0V/12V

При обнаружении нулевого напряжения на питающей клемме проверьте предохранитель SC37 в монтажном блоке и целостность провода до микроавтоматики. Колебания напряжения в сигнальных цепях требуют проверки контактов в штекере блока комфорта.

Типовые неисправности редукторов стеклоподъемников

Редуктор стеклоподъемника Volkswagen Passat B5 преобразует вращение электродвигателя в поступательное движение механизма подъема. Основные компоненты – пластиковая шестерня, червячный вал и металлическая шестерня-рейка, подверженные механическому износу при эксплуатации.

Неисправности редуктора напрямую влияют на работу стеклоподъемников: возникают посторонние шумы, замедление хода стекла или полный отказ системы. Диагностика требует разборки дверной карты для визуального осмотра и проверки передаточного механизма.

Распространенные поломки редуктора

• Разрушение пластиковой шестерни – перекос или заклинивание механизма приводят к сколам зубьев, особенно при замерзании стекла зимой.
• Износ червячной передачи – истирание резьбы вала из-за попадания абразивной пыли и недостатка смазки.
• Деформация направляющих реек – искривление металлической зубчатой планки вызывает заедание и вибрацию стекла при движении.
• Коррозия подшипников – проникновение влаги через поврежденные уплотнители дверного модуля.

Симптом	Вероятная причина
Стекло движется рывками	Частичное разрушение зубьев пластиковой шестерни
Громкий треск при работе	Поломка зубьев рейки или отсутствие смазки в механизме
Подъемник не удерживает стекло	Критический износ червячного вала

Важно: При замене редуктора обязательна очистка направляющих и нанесение консистентной смазки VAG G 052 172 A2. Игнорирование этой процедуры ускоряет износ нового узла.

Список источников

• Официальное руководство по эксплуатации Volkswagen Passat B5
• Каталоги оригинальных запчастей Volkswagen (ETKA)
• Специализированные ремонтные мануалы (Haynes, Bentley Publishers)
• Технические бюллетени сервисных центров Volkswagen
• Профильные форумы владельцев Passat B5 (VWCC, Drive2, B5Club)
• Видео-обзоры систем комфорта на YouTube-каналах автоэкспертов
• Отчёты тест-драйвов в автомобильных изданиях (Авторевю, За рулём)
• Электронные базы данных по автомобильной электронике (VCDS, VAG-COM)

Видео: Где находится блок комфорта на пассат б5


• История автомобильного салона Škoda в Минске

• Известные автомобильные марки - характеристики и отличия

• Remsa - отзывы водителей о работе тормозных колодок
