Устройство трипоидного ШРУСа

Статья обновлена: 18.08.2025

Трипоидный шарнир равных угловых скоростей – важная деталь трансмиссии переднеприводных и полноприводных автомобилей.

Этот тип ШРУСа обеспечивает передачу крутящего момента от коробки передач к передним колёсам при изменяющихся углах соединения.

Конструкция отличается использованием трёх роликов на игольчатых подшипниках, движущихся по сложному профилю вилки.

Трипоидный шарнир применяется преимущественно на стороне привода, соединённой с коробкой передач.

Принцип работы: передача момента через ролики и игольчатые подшипники

Трипоидный ШРУС передает крутящий момент от вала к ступице через три независимых ролика, установленных на игольчатых подшипниках. Эти ролики перемещаются по профилированным канавкам чаши (наружного корпуса) при изменении угла между осями валов. Игольчатые подшипники внутри роликов обеспечивают их свободное вращение вокруг собственных осей при минимальном трении.

Конструкция допускает осевое смещение вала относительно корпуса за счет скольжения роликов вдоль канавок. Каждый ролик воспринимает нагрузку только в радиальном направлении, а игольчатые подшипники компенсируют угловые отклонения, преобразуя вращательное движение вала в колебательное перемещение роликов по дорожкам чаши без потери кинематической энергии.

Ключевые особенности работы

Ролики с игольчатыми подшипниками: Каждый ролик вращается на игольчатом подшипнике, снижая трение при качении по канавкам.
Трехточечная опора: Момент распределяется равномерно между тремя роликами, обеспечивая стабильность под нагрузкой.
Компенсация перемещений: Ролики скользят вдоль канавок при осевых смещениях вала, сохраняя передачу момента.
Угловая гибкость: Игольчатые подшипники позволяют роликам отклоняться до 25° относительно оси вала.

Элемент	Функция
Игольчатый подшипник	Обеспечивает вращение ролика с минимальным сопротивлением
Профилированные канавки	Направляют движение роликов при угловых/осевых смещениях
Сферическая опора ролика	Позволяет изменять угол наклона ролика относительно вала

Работоспособность узла зависит от качества смазки и целостности подшипников: износ игл или деформация канавок приводят к вибрациям и разрушению шарнира. Герметичный пыльник защищает механизм от загрязнений, сохраняя смазочный материал внутри конструкции.

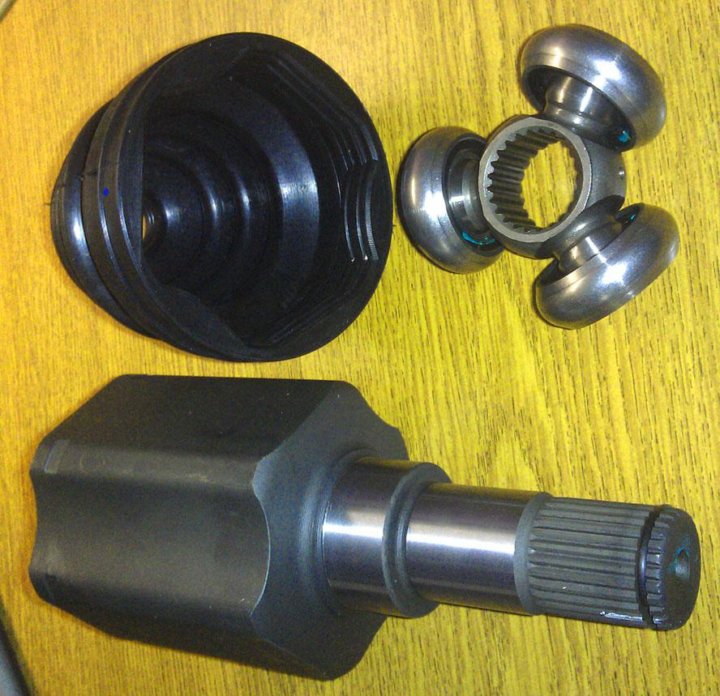

Конструкция: трипоидная вилка, обойма и ролики на игольчатых подшипниках

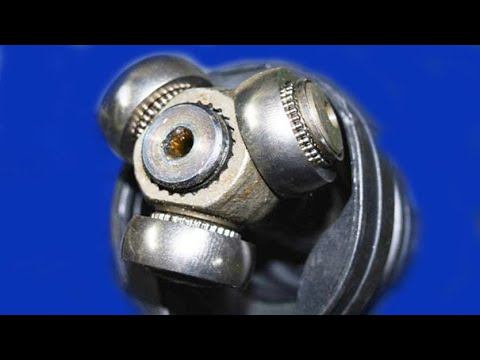

Трипоидная вилка представляет собой центральный узел с тремя радиально расположенными осями (шипами) под углом 120° друг к другу. Эти оси служат основой для крепления роликов. Вилка жестко фиксируется на валу привода через шлицевое соединение, обеспечивая передачу крутящего момента.

На каждую ось вилки устанавливается конический ролик через игольчатый подшипник. Ролики свободно вращаются на игольчатых подшипниках, минимизирующих трение при качении. Подшипники состоят из тонких цилиндрических игл, расположенных между роликом и осью вилки, что обеспечивает компактность и высокую нагрузочную способность.

Ключевые элементы обоймы и взаимодействие

Обойма (стакан) – чашеобразный корпус с тремя продольными канавками на внутренней поверхности. В эти канавки входят ролики, зафиксированные на осях вилки. Геометрия канавок допускает:

Осевое перемещение роликов при компенсации изменения длины вала
Угловое отклонение до 15-25° за счет скольжения роликов по канавкам

Ролики передают усилие на обойму через точечный контакт с канавками. Для снижения износа:

Рабочие поверхности канавок и роликов подвергают закалке
Используют высокотемпературные смазки с противозадирными присадками

Элемент	Функция	Особенности
Трипоидная вилка	База для осей роликов	3 шипа, шлицевое крепление к валу
Ролики	Передача усилия на обойму	Коническая форма, игольчатые подшипники
Обойма	Выходное звено привода	Канавки для роликов, фланец для соединения

Типичные места установки в переднеприводных автомобилях

Трипоидный ШРУС преимущественно устанавливается на внутренней стороне приводного вала, непосредственно у коробки передач или дифференциала. Это обусловлено его способностью эффективно компенсировать осевые перемещения вала при работе подвески, сохраняя стабильную передачу крутящего момента под углами до 25 градусов. Конструкция с роликами на игольчатых подшипниках обеспечивает плавность хода и устойчивость к продольным нагрузкам.

Внешний ШРУС (со стороны ступицы колеса) в большинстве современных авто использует шариковый тип (Rzeppa), оптимизированный для больших углов поворота колес. Трипоидные шарниры во внешней позиции встречаются реже – в основном в специфичных конструкциях или устаревших моделях, где они выполняют аналогичные функции, но с ограниченным углом поворота (до 15-20 градусов).

Внутренний ШРУС: Фиксируется в корпусе КПП/дифференциала через шлицевое соединение. Расположен за защитным пыльником в зоне минимального загрязнения.
Внешний ШРУС: Крепится к ступице колеса через фланец или шлицы. Работает в условиях высокого воздействия грязи, воды и дорожных реагентов.

Преимущества трипоидного ШРУСа перед другими типами шарниров

Трипоидный шарнир обеспечивает повышенную компенсацию угловых отклонений валов (до 25°) при сохранении компактной конструкции. Это позволяет эффективно работать в ограниченном пространстве подвески, где применение классических шариковых ШРУСов затруднено.

Отсутствие радиальных нагрузок в точке контакта роликов с дорожкой снижает трение и вибрации. Расположение игольчатых подшипников под углом 120° равномерно распределяет крутящий момент, минимизируя биение даже при значительном изгибе.

Ключевые эксплуатационные преимущества

Повышенный ресурс за счёт качения роликов вместо скольжения в сферических ШРУСах
Устойчивость к осевым смещениям при работе под нагрузкой
Сниженный уровень шума благодаря плавному изменению угловой скорости

Критерий	Трипоидный	Шариковый
Допустимый угол излома	до 25°	до 20°
Восприятие осевых нагрузок	Да	Ограниченно

Меньшая чувствительность к загрязнениям по сравнению с шестерёнчатыми шарнирами
Возможность работы при частичном отсутствии смазки благодаря игольчатым подшипникам

Характерные признаки износа трипоидного ШРУСа

Трипоидный ШРУС при износе проявляет специфические симптомы, связанные с нарушением взаимодействия роликов и дорожек обоймы. Первые признаки обычно возникают при движении с частичной нагрузкой на привод, например, во время плавного разгона или торможения.

По мере прогрессирования дефекта шум и вибрации усиливаются, становясь постоянными спутниками работы трансмиссии. Критический износ приводит к люфтам и риску заклинивания узла, что требует немедленной диагностики и замены.

Вибрация руля или кузова – особенно заметна при разгоне на 40-80 км/ч, исчезает при резком нажатии на газ или сбросе скорости.
Металлический стук/щелчки – возникают при трогании с места, переключении передач или изменении направления вращения вала (газ/тормоз).
Рывки при разгоне – кратковременные толчки в момент начала движения или умеренного ускорения.
Хруст при повороте руля – проявляется на малых скоростях (например, при парковке) с вывернутыми колесами.
Люфт в продольном направлении – ощущается при ручной проверке (попытке сдвинуть вал вдоль оси).

Правила обслуживания и срок замены трипоидного ШРУСа

Регулярная проверка состояния трипоидного ШРУСа критична для предотвращения внезапных отказов. Основное внимание уделяется целостности пыльника – даже микротрещины провоцируют попадание грязи и утечку смазки, что ускоряет износ роликов и обоймы. Осмотр проводят каждые 10-15 тыс. км или после езды по бездорожью, обращая внимание на следы смазки возле привода.

При замене пыльника обязательна полная разборка узла, промывка компонентов и замена смазки. Используйте только рекомендованные производителем пластичные смазочные материалы с противозадирными присадками. Несовместимая смазка вызывает разрушение игольчатых подшипников и задиры на трипоидных роликах.

Критерии замены и интервалы

Трипоидный ШРУС меняется при появлении:

Люфта роликов в продольном направлении
Вибрации при разгоне или торможении
Щелчков при резкой подаче мощности
Задиров на рабочих поверхностях обоймы

Типовые сроки замены:

Условия эксплуатации	Средний ресурс
Стандартные дороги	120-150 тыс. км
Агрессивная езда/бездорожье	60-80 тыс. км
Повреждение пыльника	Требует замены через 500-2000 км

Важно: При установке нового ШРУСа запрещено ударное воздействие на ролики – это деформирует игольчатые подшипники. Контролируйте момент затяжки гайки привода согласно спецификации производителя. Отклонение более чем на 10% вызывает перекос роликов и преждевременный износ.

Список источников

При подготовке материалов о конструкции и принципах работы трипоидного ШРУСа использовались специализированные технические ресурсы и документация. Основное внимание уделялось официальным данным производителей автомобильных компонентов и инженерным справочникам.

Ниже перечислены ключевые источники, содержащие детальную информацию о технических характеристиках, применении и особенностях эксплуатации трипоидных шарниров.

Техническая литература и документация

Учебник "Автомобильные трансмиссии" (под ред. Иванова А.С.) - Глава 4: Шарниры равных угловых скоростей
ГОСТ Р 54363-2019: Шарниры приводных валов транспортных средств
Каталог деталей трансмиссии GKN Driveline 2023 (раздел: Tripod Joints)

Отраслевые ресурсы

Технические бюллетени Ассоциации автомобильных инженеров (РААИ)
Методические материалы сертификационного центра ZF Aftermarket
Инженерный портал "АвтоТехника": База знаний по трансмиссионным системам
